24 inch Mr. Mulligan kit scale

Discussie in 'Vrije vlucht' gestart door BBruins, 6 feb 2023.

  1. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Het wordt weer s tijd dat ik zelf eens een schaalmodel ga bouwen.

    Ik heb al een tijdje een kit van een 24 inch Mr. Mulligan liggen. Een vrij gecompliceerde en gedetaileerde kit.

    Als eerste ga ik beginnen met de dummy cilinder. Deze bestaat uit 14 onderdelen die gestapeld gaan worden tot een halve cilinder.

    Wat betreft de aandrijving gaat er een kleine electromotor in met een ESC en een timer. Hierover later meer.

  2. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Er komt een kleine motor over van banggood na overleg met de bouwer en ontwerper van de timer. Ik ben totaal niet thuis in die motoren dus vraag me niet naar de specs.

    Dit is de timer.

    5 pot meters waarmee je diverse tijden en rmp's kunt finetunen. Hierdoor kun je de vlucht trimmen en voldoen aan de minimale 10 sec vlucht.

    jef, janhein, ramses en 1 andere persoon vinden dit leuk.
  3. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.145
    Locatie:
    N. Brabant
    .
    Gaaf project, ik blijf het volgen.
    Is het een laser gesneden kit?
    Bouwze!

    Groeten, Ramses
    .

  4. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Ja is volledig laser gesneden.

    ramses vindt dit leuk.
  5. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Inmiddels heb ik ook de motor en regelaar binnen.

    Alles aan elkaar krijg je ongeveer dit. De accu moet ik nog aanschaffen maar die heb ik voorlopig nog niet nodig.

  6. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Vandaag maar s een begin met de cilinders...

  7. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Tussenstand

    Alles klaar


    ramses en Ton van Munsteren vinden dit leuk.
  8. BBruins

    BBruins

    Lid geworden:
    20 dec 2014
    Berichten:
    1.575
    Locatie:
    Den Haag
    Vandaag nog wat meters maken.

    De onderdelen voor t roer. Hiervoor moet ik nog hout buigen en lamineren. Gelukkig heeft de kit daarvoor mooie buigmallen van lexaan meegeleverd.

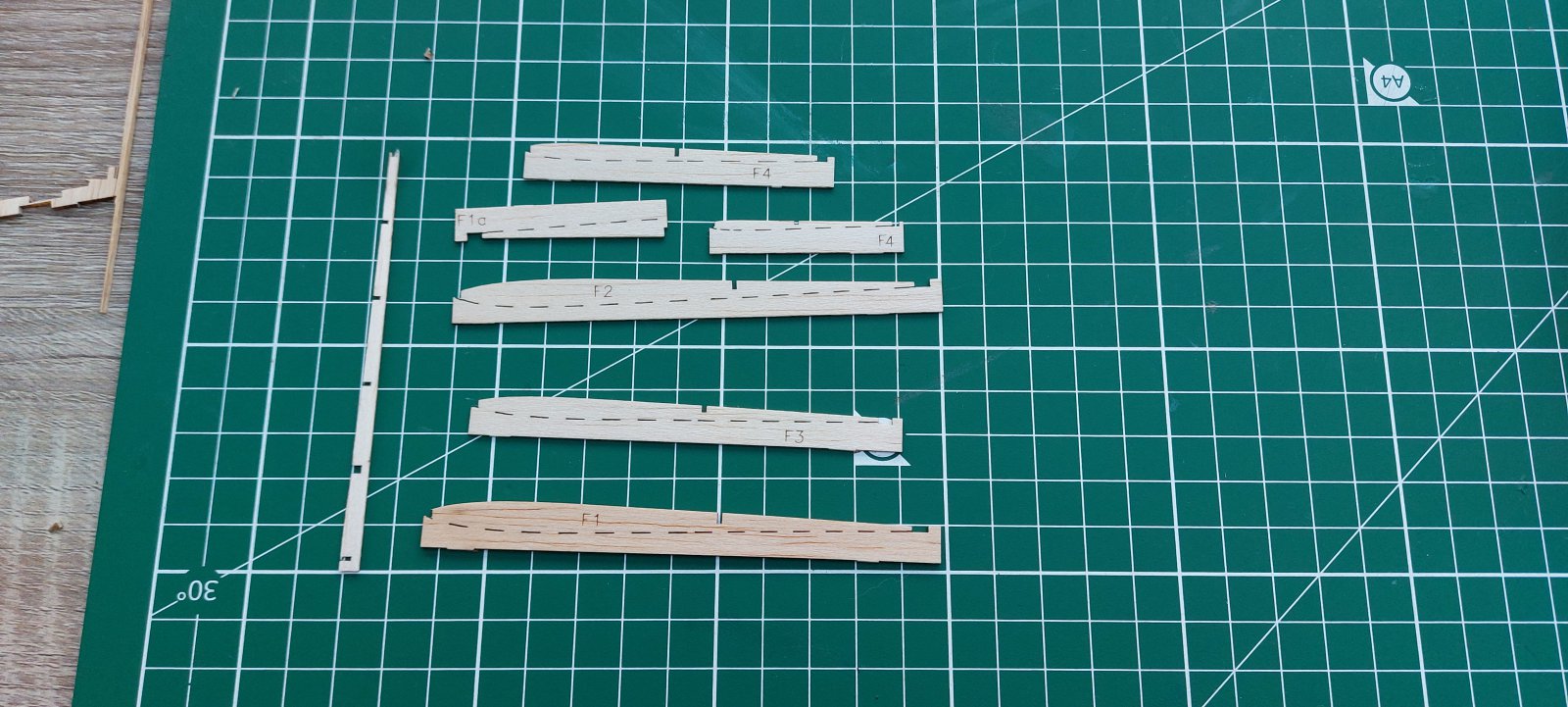

    Grootste deel van de stabilo delen. Er moeten nog wat carbon buisje bij.

    Vleugel onderdelen. Ook hier komen wat carbon buisjes in. Plan is om de vleugels afneembaar te maken. Dit doe ik door hele lichte carbon buisjes te gebruiken die in elkaar passen. Met kleine magneten blijven de vleugels dan aan de romp.

    De rompdelen zijn ook complex. Alle dwarslatjes zijn erin gelijmd en het was soms best een ding ze los te krijgen. Net een stukje harder hout en de laser is er niet goed doorheen. Voor nu is alles nog voor rubber bedoeld dus zal wat aanpassingen gaande weg doen voor de electro motor en timer e.d

    Volgende stap zal zijn de ronde delen lamineren en rompzijkanten bouwen.

    ramses en Taylorcraft vinden dit leuk.
