3 D printen logo Christiaan Brunings (stoomijsbreker) vanaf een foto wie kan dit/wil dit?

Als het weer een beetje wil meewerken en de boot is aanwezig ga ik a.s. zaterdag of zondag naar Amsterdam om foto's te maken.
Wil ook nog even wat details bekijken en meten omdat het model niet helemaal overeenkomt met de echte boot
Wil ook proberen de maat te nemen om zodoende de juiste maat voor de boot te krijgen, de schaal van het model is 1:24.
Ik laat van me horen, groet Piet

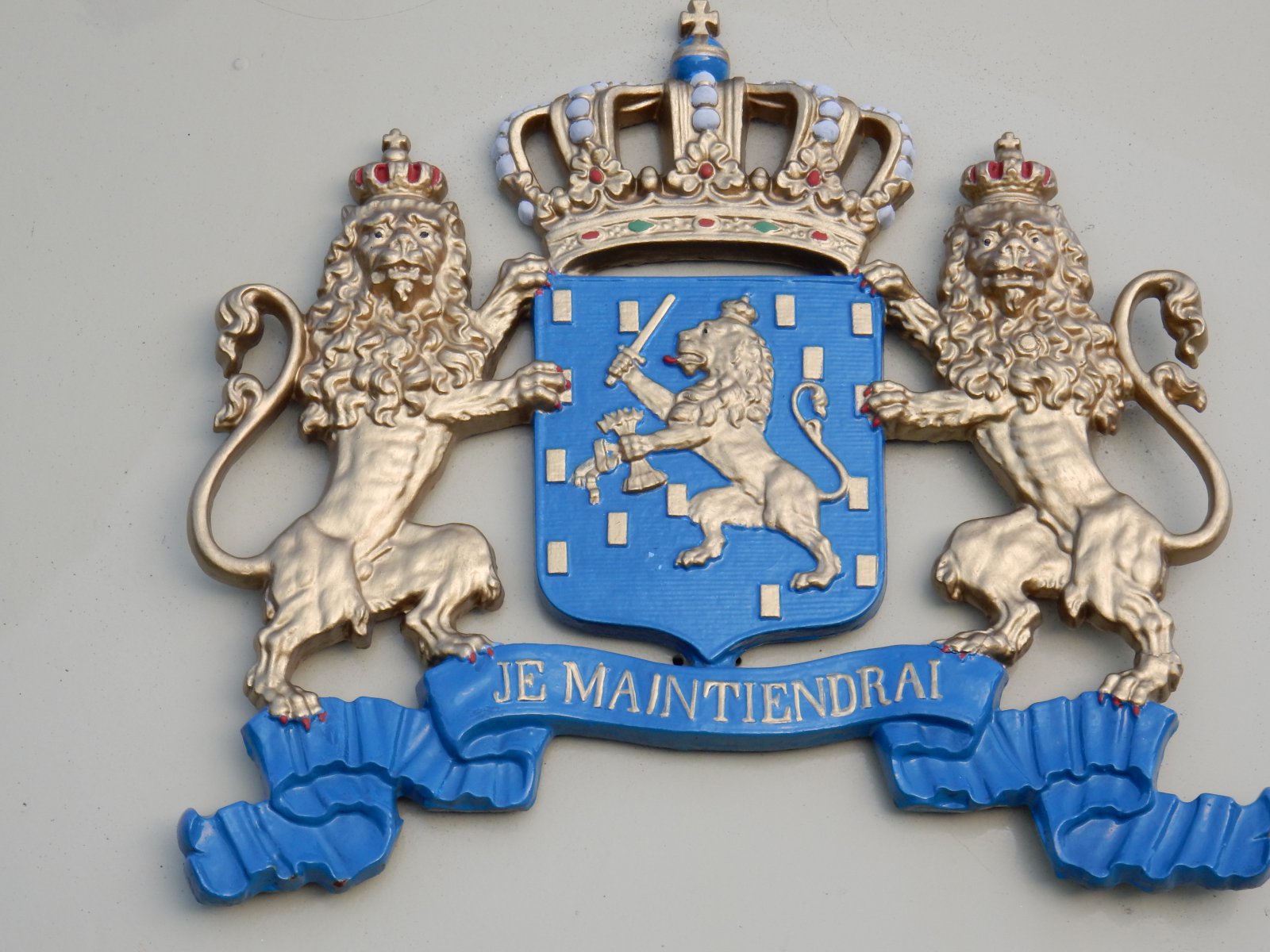

Camvo, vanmorgen op de Cristiaan Brunings geweest om nog wat foto's te maken.
van het logo kon ik er aardig recht op kijken en heb de foto gemaakt.
helaas kon ik niet op het dek komen om precies de maat van het logo te nemen maar ik schat het op ongeveer 55 cm op schaal komt dit dan op 2,3 cm.
ik voeg de foto wel bij maar mocht je daar niets mee kunnen dan kan ik ook de originele foto sturen per mail.
als je een logo heb kunnen printen ben ik wel geïnteresseerd en wil ook wel weten wat het gaat kosten.
groet Piet



Die maat kan ongeveer wel kloppen Piet en Camvo
Ik denk dat de hoogte +/_ 18mm is ( gemeten via foto en achtersteven model)
Wanneer een en ander mogelijk is dan hou ik me ten zeerste aanbevolen voor twee ( 2 ) van deze logo`s
Gr. Dick



Het staat er net niet helemaal op maar.ik zal het ontbrekende stukje (rechts) van de andere kant er aan plakken.

2.3 cm. Is wel heel.erg klein.
Ik ga het proberen in ieder geval.



Hallo Piet en Dick.
Sorry voor de vertraging. Beetje druk gehad.
Het was nogal een werkje om de afbeelding te bewerken maar het is gelukt.

Ik hoop vanavond een test print te maken.



Top, Ik ben heel erg benieuwd



ben benieuwd

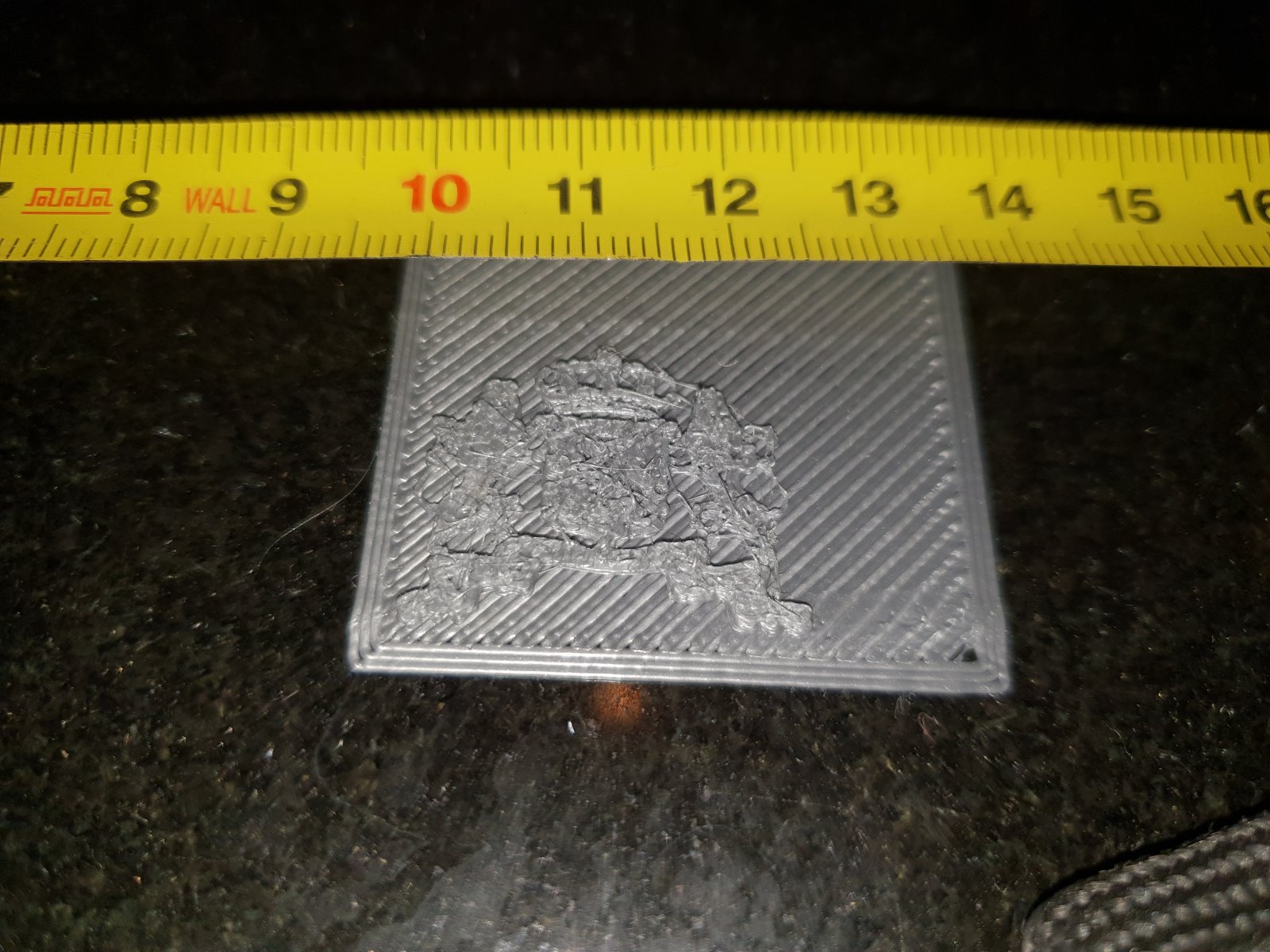

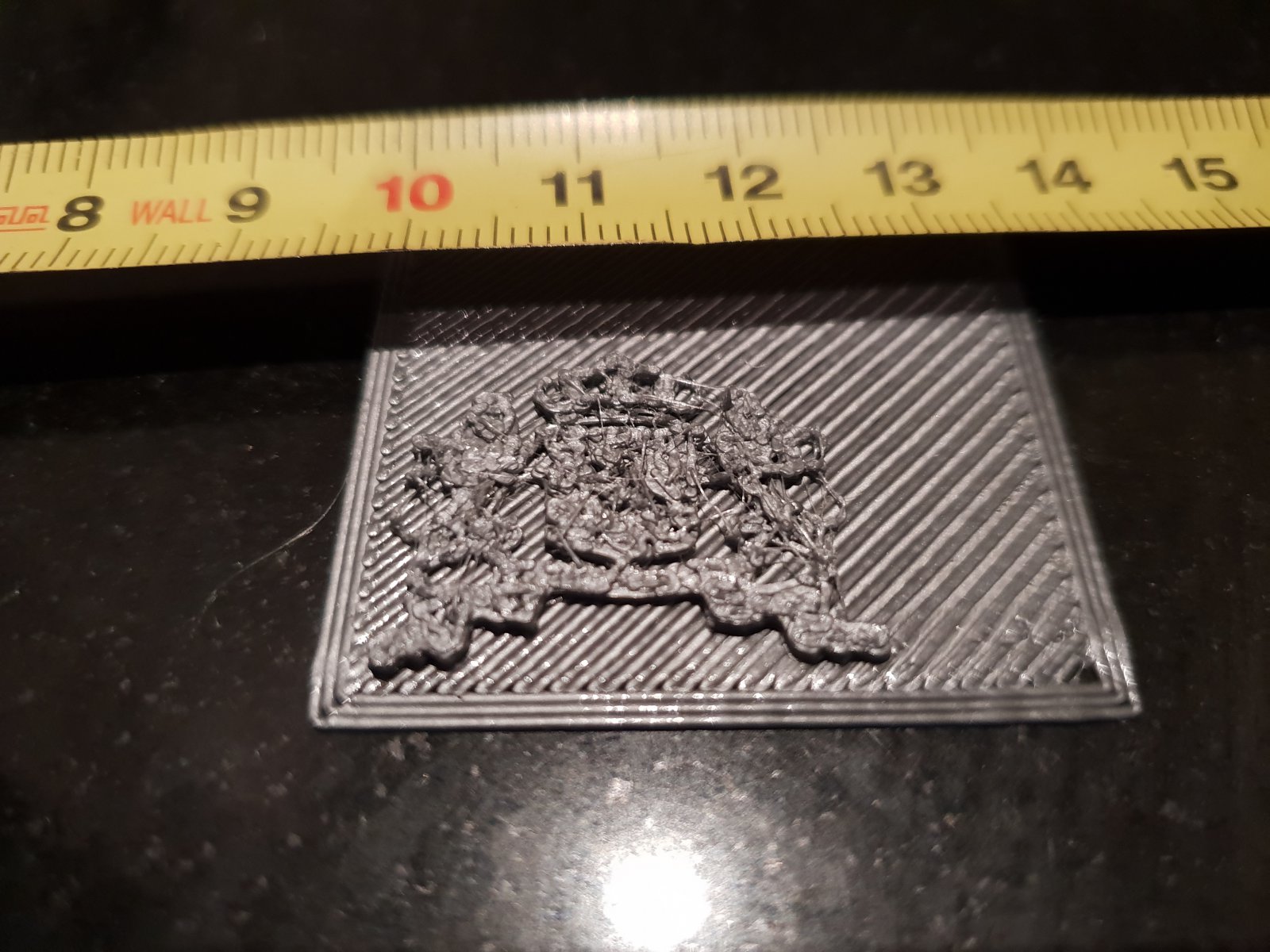

Nou echt mooi wordt het niet. :-(
Het is te klein.



Misschien dat iemand met een SLA printer dit wel goed krijgt.
Dat is een printer die met een UV-laser en hars werkt. Die heeft een veel hogere resolutie.
Als die persoon het STL bestand wil, kan die het zo krijgen. (100 Mb)



Het goede nieuws is dat je nu wel weet dat dit NIET werkt! Hahaha



Op de foto ziet het er veelbelovend uit
Het is inderdaad een erg klein object om te printen
Jammer dat het niet lukt
Toch ontzettend bedankt voor je inzet

Is het logo misschien met een beetje geduld door mijzelf op te kalefateren?

Gr. Dick



Camvo, bedankt voor je inzet, jammer dat het niet is gelukt, maar het was dan ook best aan de kleine kant.
Maar misschien dat iemand met een SLA printer nog wat zou kunnen doen.
en zo niet dan maar geen logo op de achterkant.
groet Piet



Nou het is meer een zaak van de resolutie van de printer.
Dus moet je je model 3x zo groot maken.
Hahaha.
Ik zal hem eens wat groter maken. Kijken hie dat wordt.

Maar graag gedaan hoor. Was een leuk projectje. Zelf ook weer wat geleerd.

Maar als je het inkscape bastand wil, zal.ik dat even sturen.



ja dat is wel leuk maar daar kan ik waarschijnlijk niets mee.
groet Piet



Het is gewoon "voor de weet" Piet.
En meer voor mezelf om er van te leren.



wat ik nog wil proberen of ik via een foto bewerkings programma het beeld zo te verkleinen dat het bruikbaar is.
maar laat het wel weten of dat gaat lukken.
groet Piet



Hoi Camvo, knap dat je de foto hebt weten om te zetten! Wat voor programma gebruik je daarvoor? Welke diameter nozzle heb je gebruikt?

Groet,
Coen



Nou zo ingewikkeld was het niet hoor Coen.

Ik heb de afbeelding geïmporteerd in Inkscape. Een gratis programma.
In Inkscape kun je een afbeelding "overtrekken" en omzetten naar grijswaarden.
Ik heb daarna met de hand bepaalde vlakken helemaal wit gemaakt.
Afbeelding geëxporteerd naar png-bestand.
Daarna de png afbeelding geïmporteerd in CURA. (Printer stuurprogramma)
Daar zit een functie in die een afbeelding kan omzetten naar hoogte verschillen (reliëf).
Slicen en printen.

Ik heb een eenvoudige "El Cheapo" Chinese Anet A8 printer met een 0.2 nozzle.
Maar hij doet het hardstikke goed voor dat geld.
Ik heb er bv een fullsize stormtrooper helm mee geprint.



Zet het STL file even hier dan kan ik en wellicht andere een poging wagen.
.stl even veranderen in .pdf zodat het hier te uploaden is.



100 Mb. Kan dat zo groot?
