3D printerbouw tbv TRUCKS schaal 1:14 van Bv3l

Hallo modelbouwers ik sta op het punt om een zending uit China binnen te krijgen met een zelfbouw 3d printer.
Ik ben sinds 1972 bekent met de ICT soft- en hardware, maar 3d tekenen moet ik nog helemaal eigen maken.

Als belangrijkste is natuurlijk de bouw, daarom wil ik jullie middels deze topic mee laten genieten van mijn gestuntel en na veel geduld het succes.

We gaan het meemaken.

Ps. Als er bouwers zijn die al wat verder zijn hoor ik het graag even, alvast dank daarvoor.



hallo bas,
als je een goed en betaalbaar programma zoekt voor 3d tekenwerk zou ik fusion360 adviseren.
Dit is voor hobbyisten geheel gratis, maar is een professioneel programma met zeer goede uitleg video's op youtube.
En daardoor ook snel te leren omdat alles vrij eenvoudig werkt, niet met allerlei tekst commando's maar gewoon met menu's en functions in je menu balk.

Met zelfbouw 3d printers is wel de grootste uitdaging om alle uitlijningen goed te krijgen van de machine.
Dat is echt essentieel voor de printkwaliteit.



Fusion 360 is idd een heel mooi programma, ik teken daarnaast ook nog veel met pytha 3d, omdat ik dat ok voor me werk gebruik.
ik ben nu fusion aan het leren, hier gaat wel veel tijd in zitten maar ik heb al wel gemerkt dat er heel veel dingen vrij makkelijk kunnen die met andere programma's veel meer tijd kosten.

Wil je simpel beginnen kun je ook sketch up nemen maar mogelijkheden zijn vrij beperkt vind ik zelf.

Groet koos



Dank jullie wel, Alwin Koos. Ik zal er zeker even naar kijken, nu ben ik Freecad & Blender aan het bestuderen, nou en dat valt niet mee daar zitten zoveel mogelijkheden op. Beide zijn overigens gratis te downloaden voor hobbyisten.



Dinsdag de 3D printer A8 van Anet ontvangen, gelijk alles uitgepakt en gecontroleerd op compleetheid. Moest wel aan de postbode 52 euro bijbetalen voor administratie, BTW en Invoerrechten, dus kwam dit bouwpakket op totaal 164+52=216 euro, maar ja dan heb je ook wat.

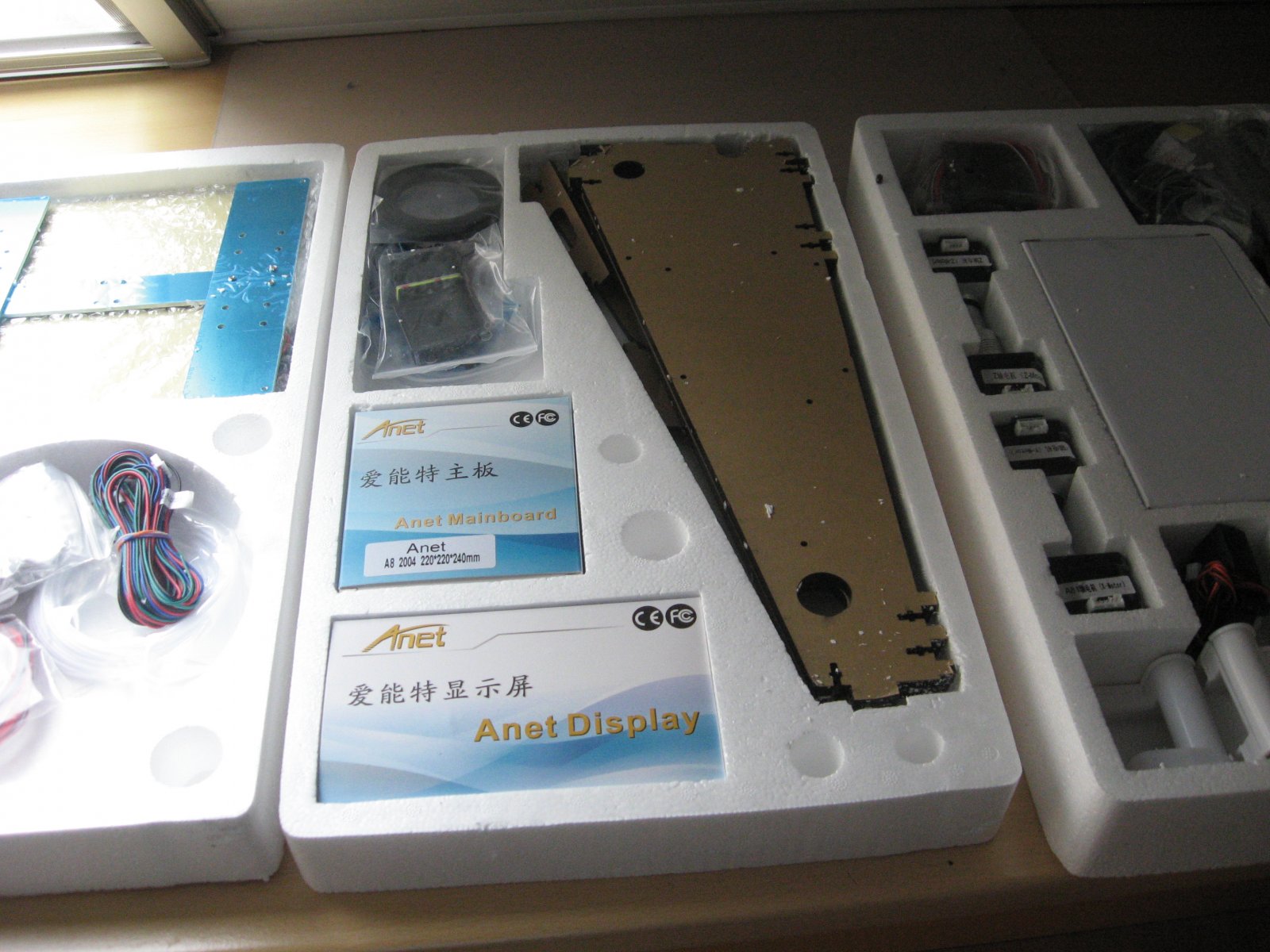

De verpakking:

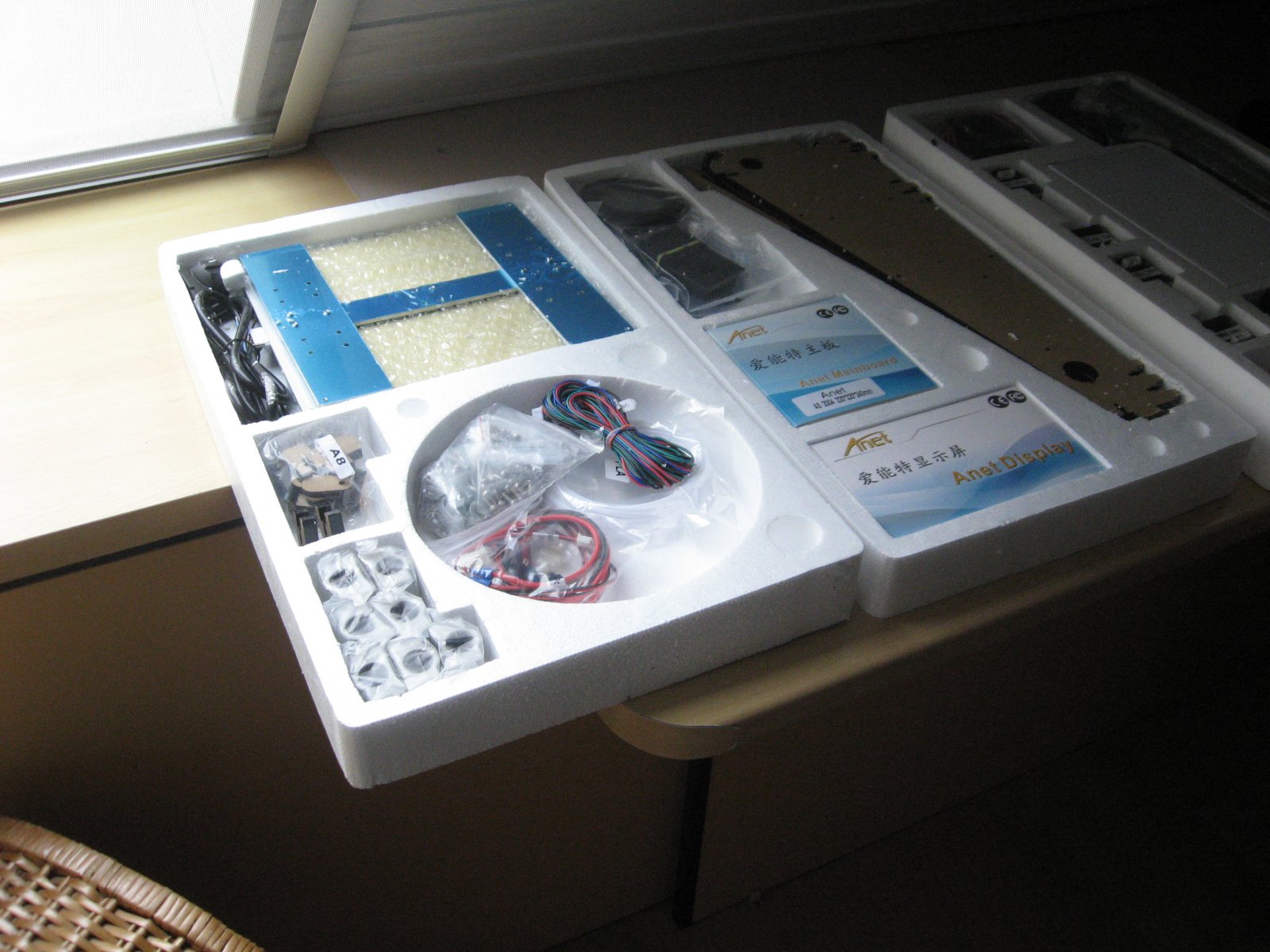

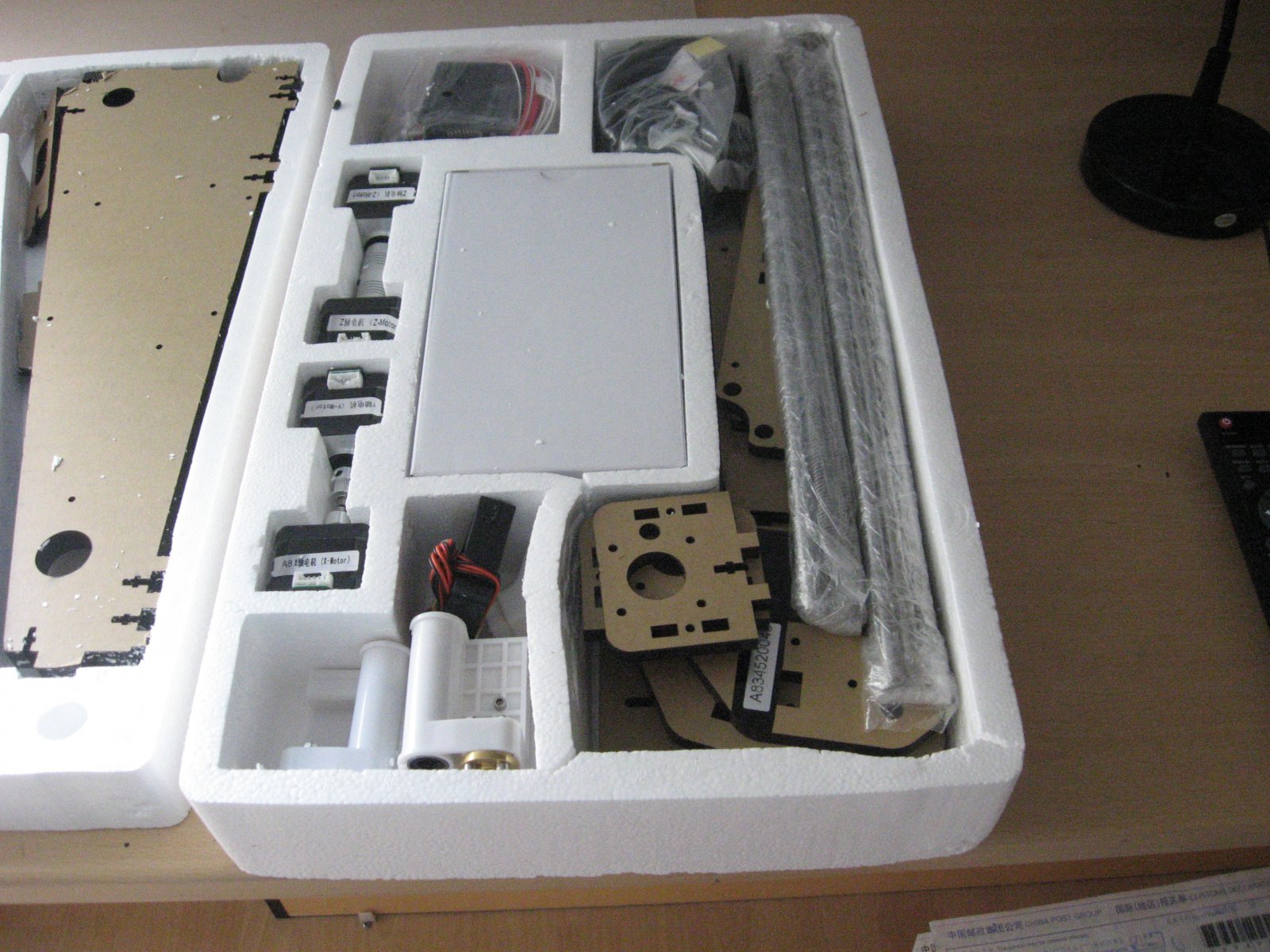

De inhoud, bestaande uit 3 lagen:

Alle papieren bescherming er van af halen, is echt een gepriegel:

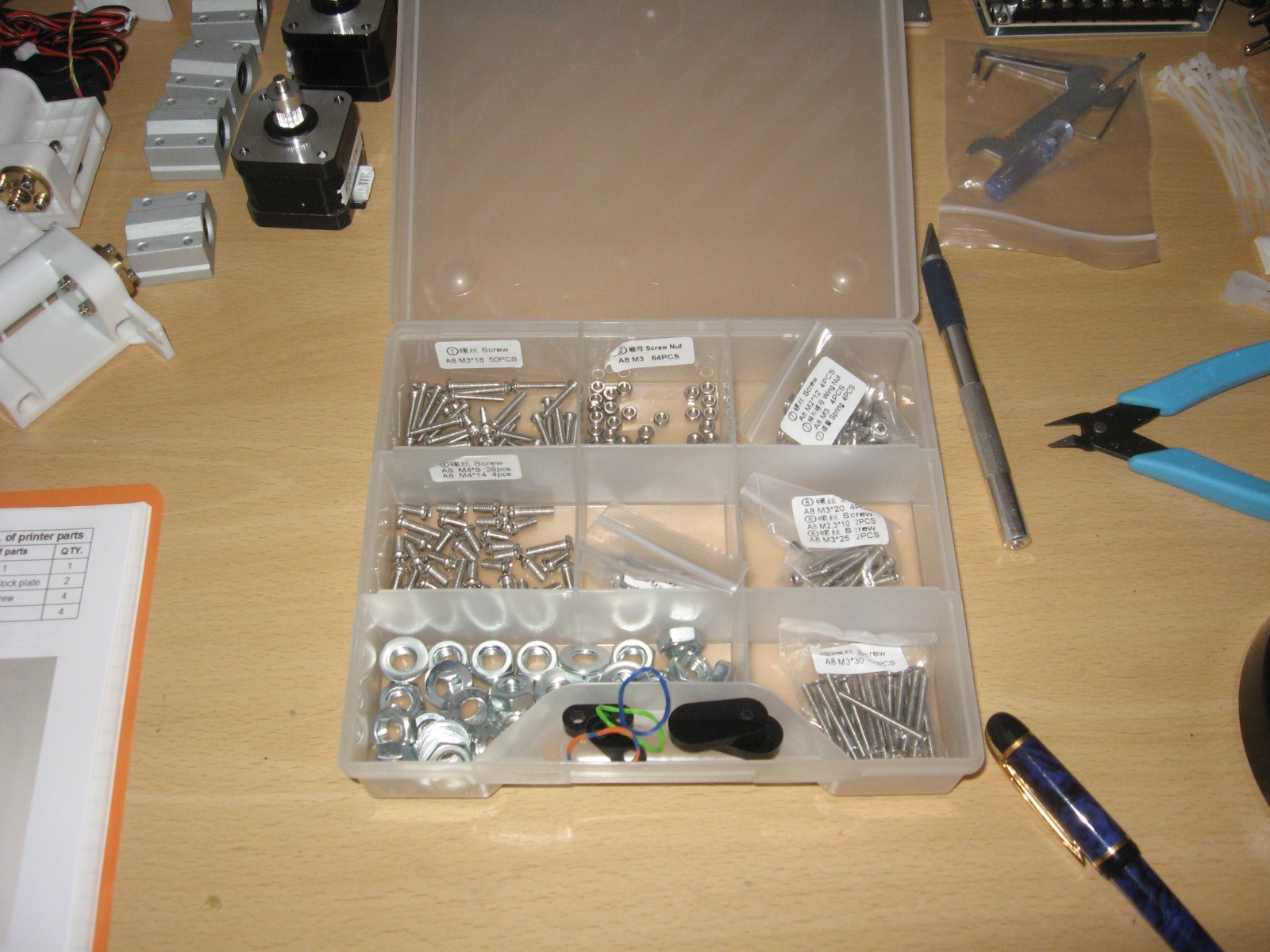

Dan alle schroefjes even in een montagedoosje:

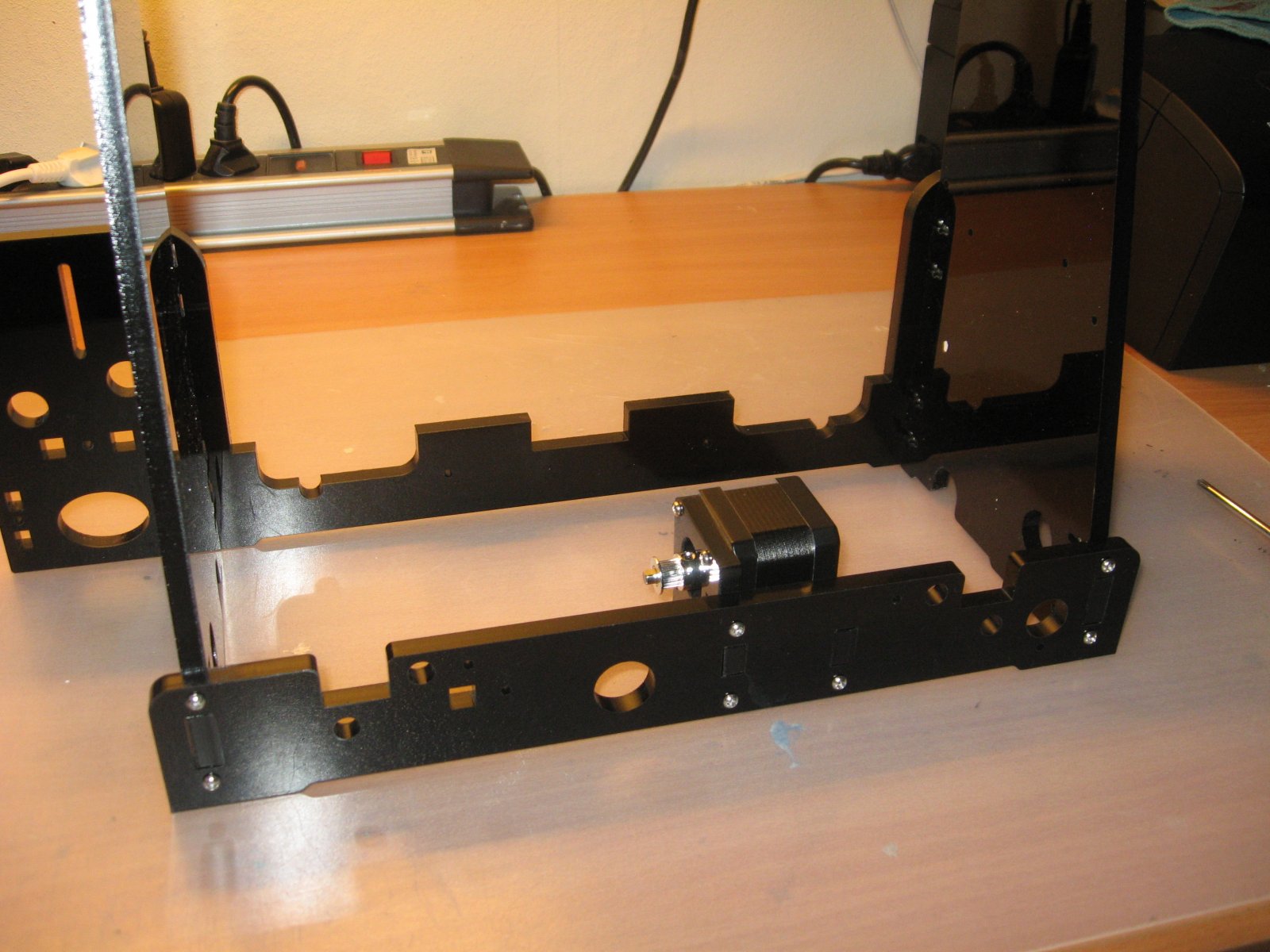

En na een paar uurtjes hier het eerste resultaat:

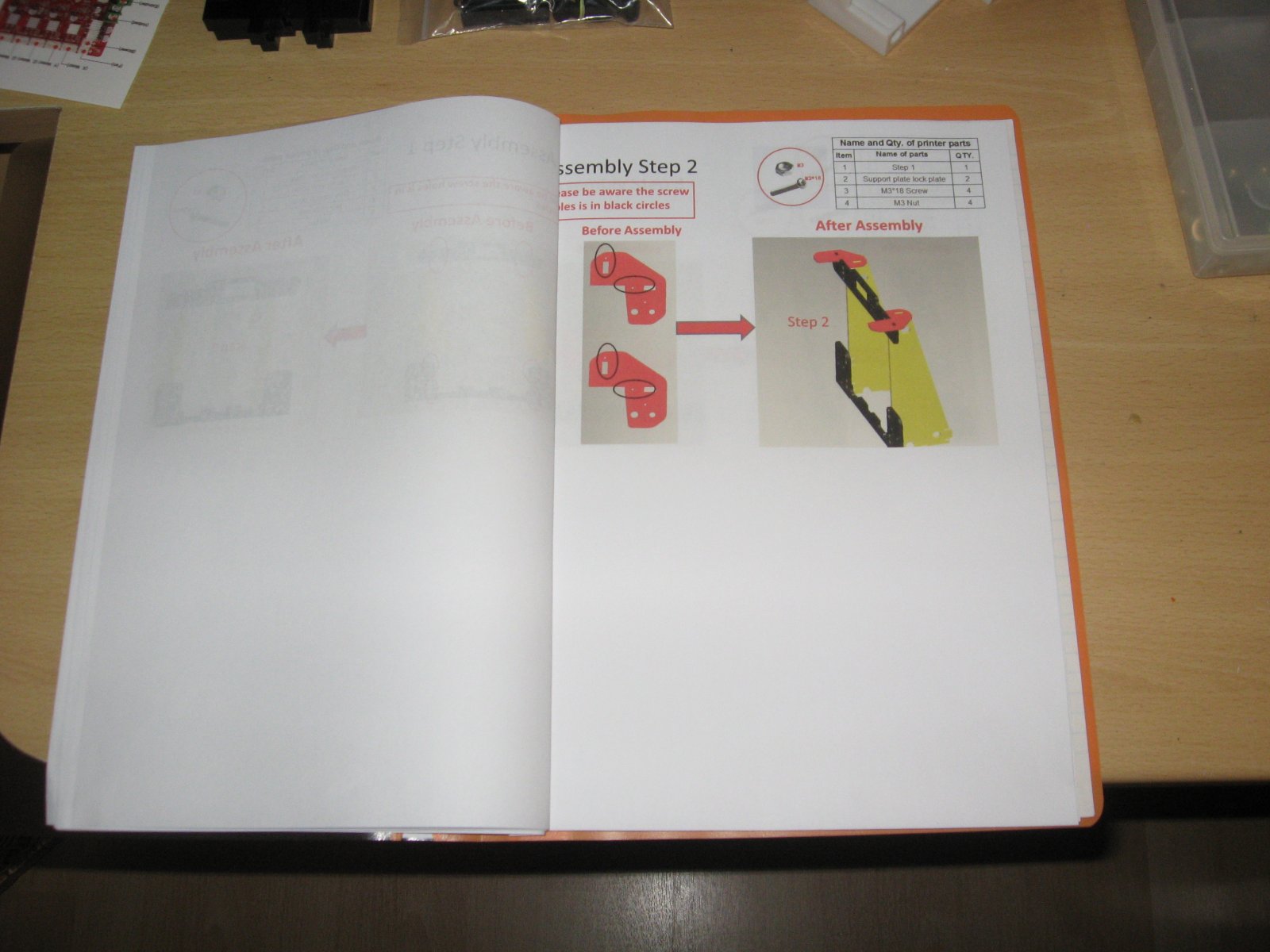

Vanavond verder volgens de handleiding:



Heb een vraagje, heeft er iemand ervaring met de software installatie. Ik krijg nl een error op de bijgeleverde stick.



zag vandaag bij action 3d printerpen met staafmatriaal erbij 20 euro,zeg t maar voor diegene die t wil proberen



wat bedoel je precies @Bv3l ?
bedoel je de printsoftware zelf?

groet Koos



Hallo Bas,

Mochten de bestanden beschadigd zijn, hier heb je een dropbox link, met daarin alle info en software die nodig is.
Zelf gebruik ik Cura (daar ik zelf een Ultimaker II gebruik en hun daarvan de maker zijn).
Overigens vind je in die Dropbox mappen ook diverse G-code files, die je direct op je MicroSD kaartje kunt plaatsen en kunt gaan printen.
(zonder dat je de printer via de USB moet verbinden)

Je hebt overigens alleen de driver nodig, als je de firmware wild gaan updaten.
Geen idee of dat er inmiddels een betere firmware is, daar ik jouw gekozen printer niet ken.



Het ging even mis met de link naar Dropbox, maar hier alsnog:
https://www.dropbox.com/sh/sm4b4vdxock6tof/AAAYBMNDiGYz9aEyI3Ciom_ba?dl=0



Dank je Marten. Ik heb de printer nu compleet opgebouwd, moet nu het bed nog kalibreren, en de de eerste print er uit draaien. Ik hou jullie o de hoogte. @Koos82, ik bedoelde de software die op de stick staat, maar middels marten z'n link zal dat zeker gaan lukken.



@marten77 ik heb zojuist alles goed kunnen downloaden, dank je voor de tip en link.



Zeer benieuwd als alles goed werkt en je ook de software van het apparaat kent wat er dan voor moois uit komt



Valt me qua prijs nog mee.



Gisteren het hot-bed gekalibreerd en kreeg daarbij toch wat probleempjes met de z-motoren. De rechterkant liep telkens stroef net voor het eindpunt, als ik de maat nam verschilde het telkens 3 mm. De oplossing na 2 uurtjes gevonden: als eerste beide montagebussen op de juiste hoogte afgesteld dmv 2 blokjes, daarna de bovenste afgesteld op 2 mm speling in de nok-houder. als 2e de rechter loopmoer losgedraaid (4 schroefjes) en je zag het draadeind gelijk recht springen, daarna de 4 schroefjes weer vast gezet. En ja dat hielp heel goed beide z motoren lopen nu soepel. Ik zal foto's maken hiervan, deze volgen later.



Zou je mogelijk ook zo een bootje op schaal 1/18 kunnen printen of ga je enkel voor de truck modelbouw gaan ?

Mvg,
Steve



Steve ik moet eerst een 3d tekenpakket in de vingers krijgen en bootjes zijn dan niet de eerste plannen.



Ik had nog wat foto beloofd van de bouw van de Anet A8, kijk even mee:

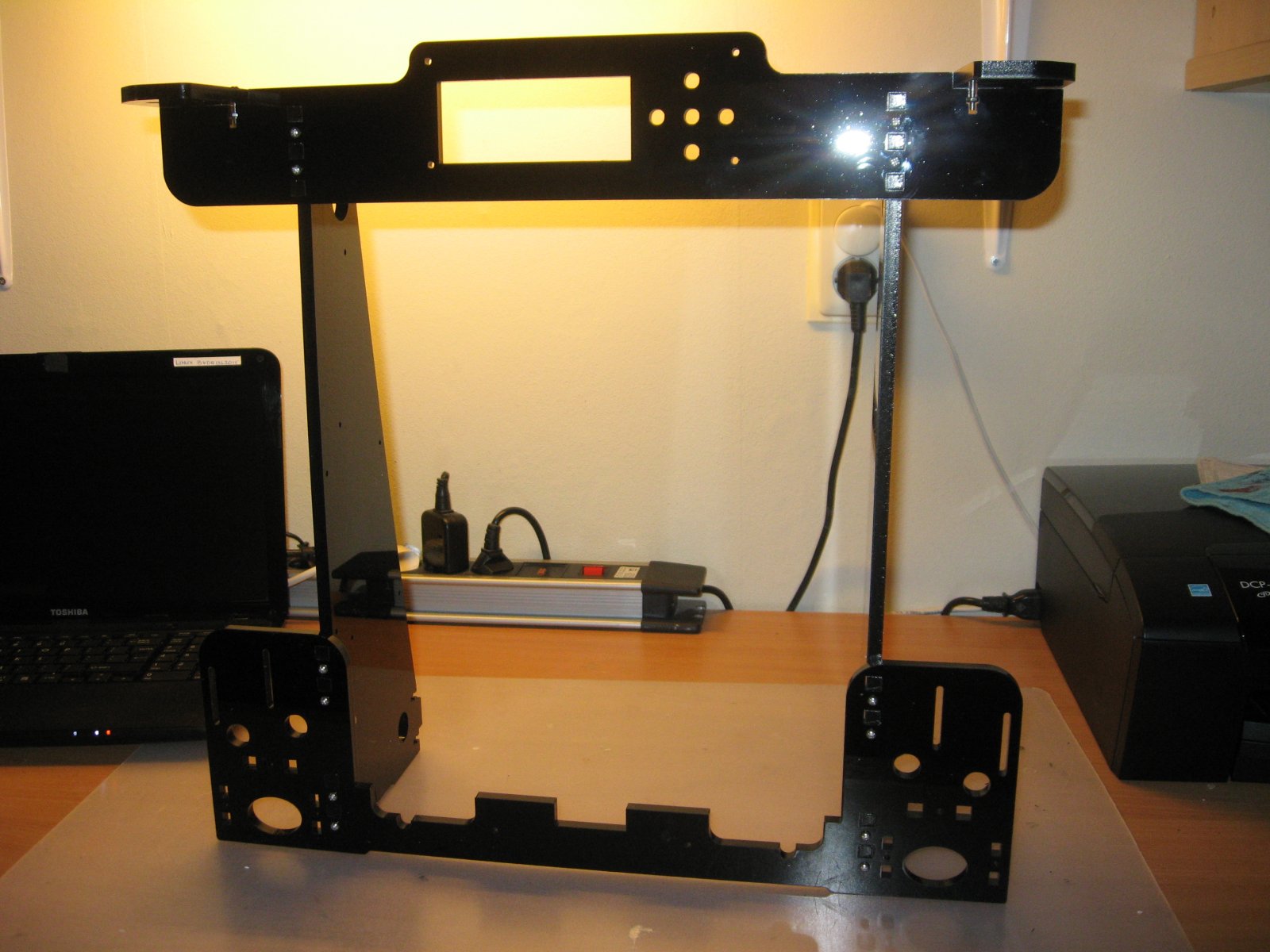

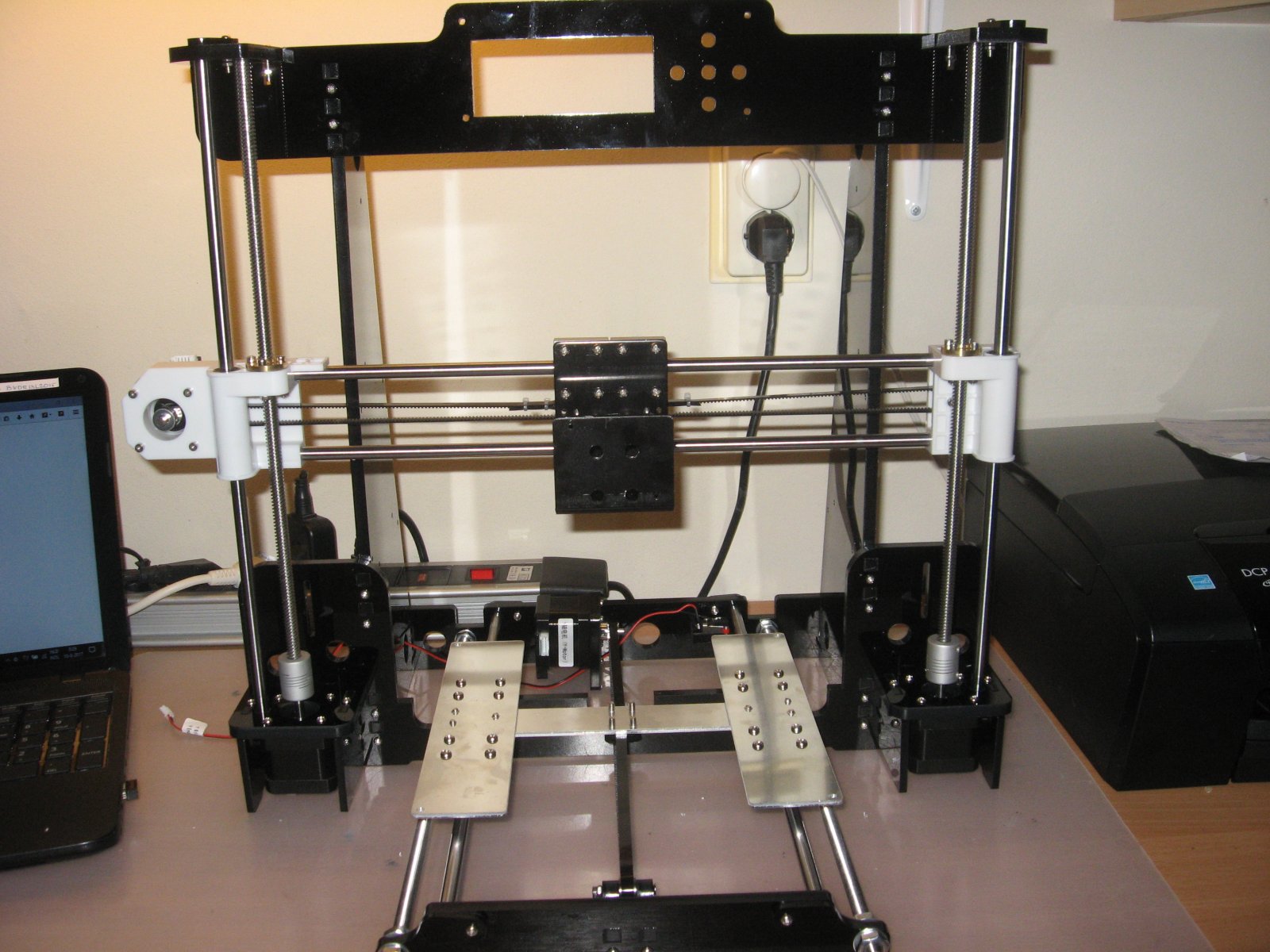

Frame zit in elkaar.

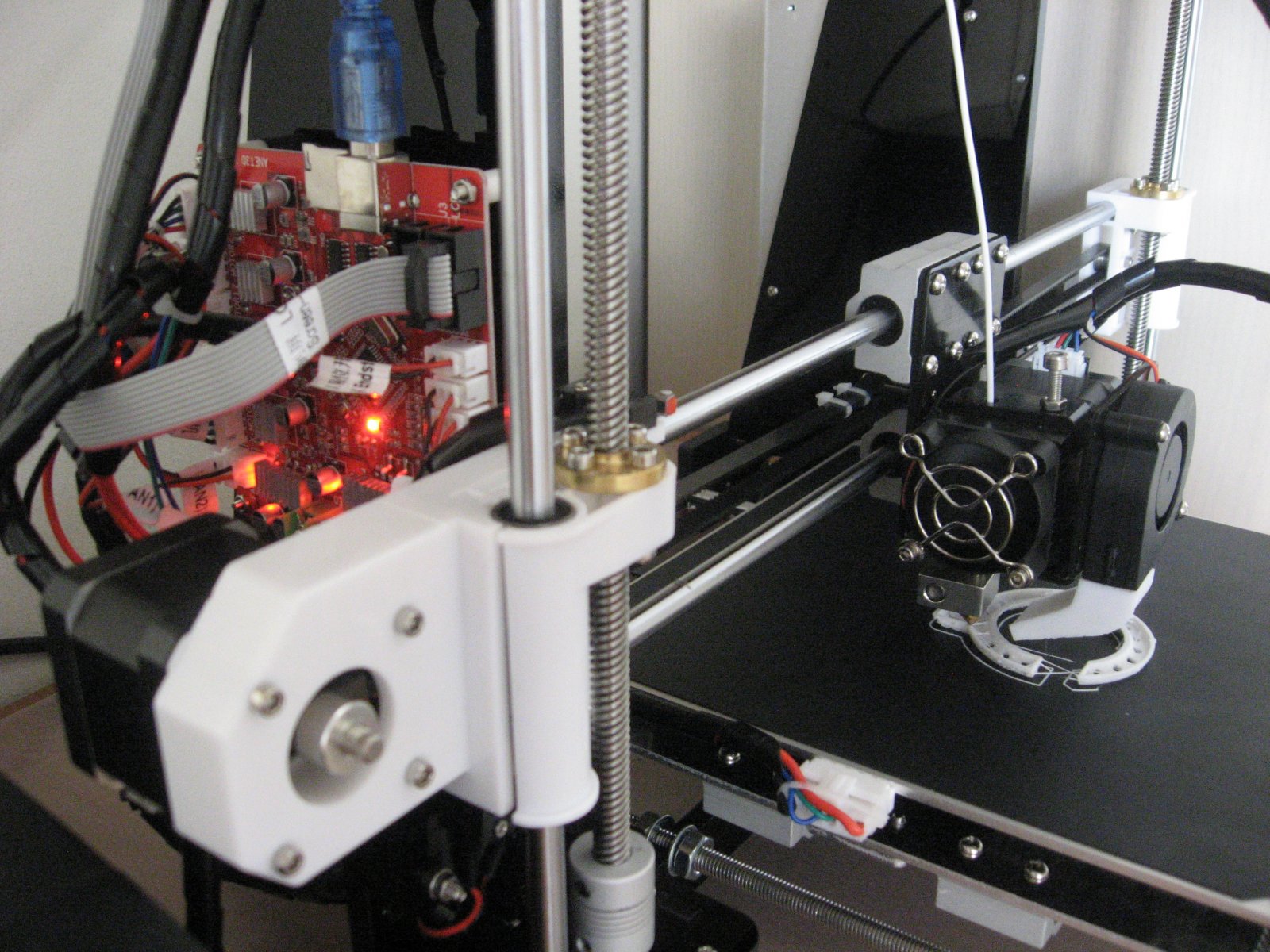

Nadat alle elektronica was gemonteerd, gelijk een 1e test van een nieuwe ventilator mondstuk. Ik vond het allemaal nog wat rafelig en heb de print afgebroken en daarna opnieuw gekalibreerd.

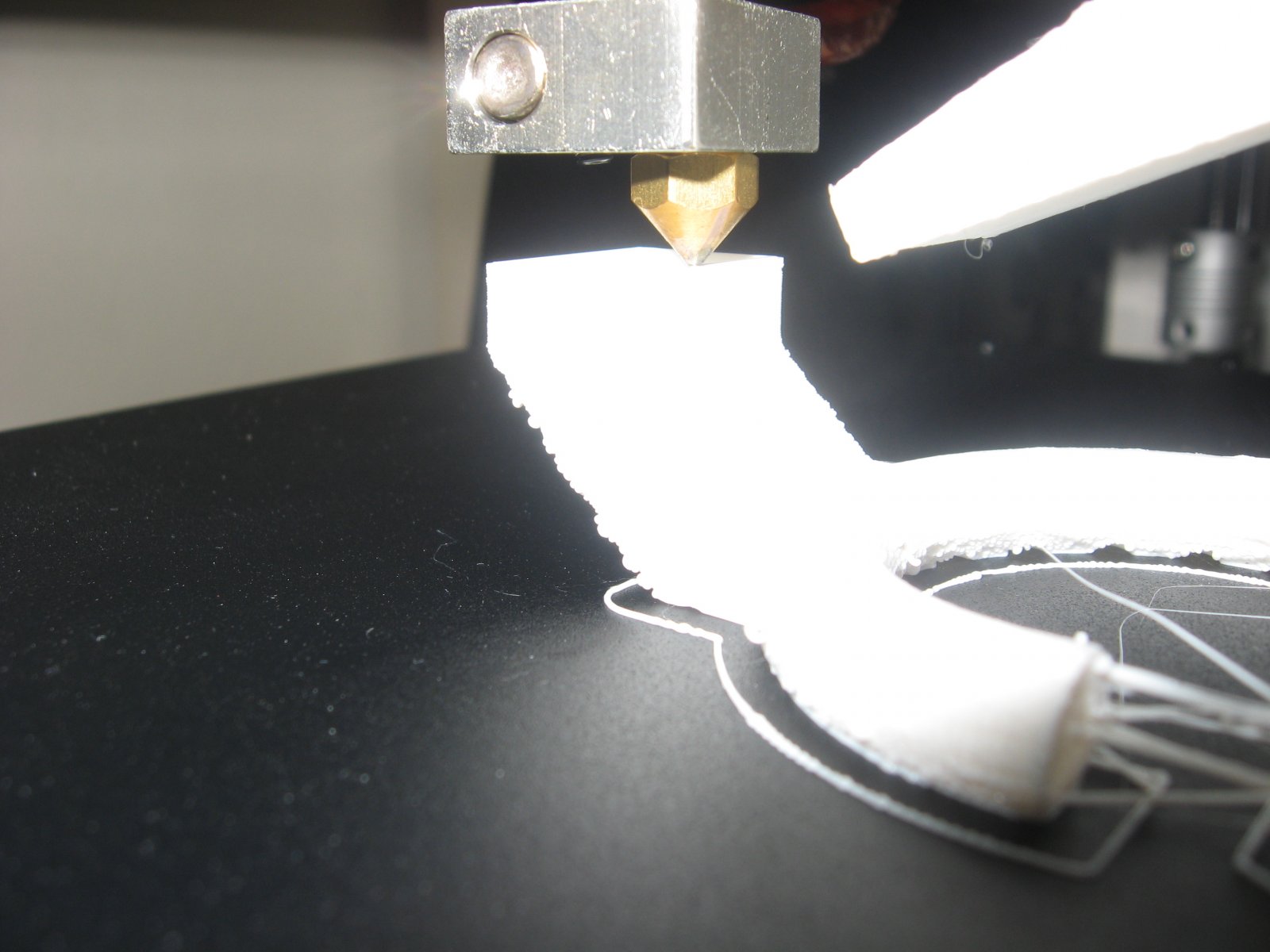

Even nog een filmpje van het printen van het nieuwe ventilator mondstuk.

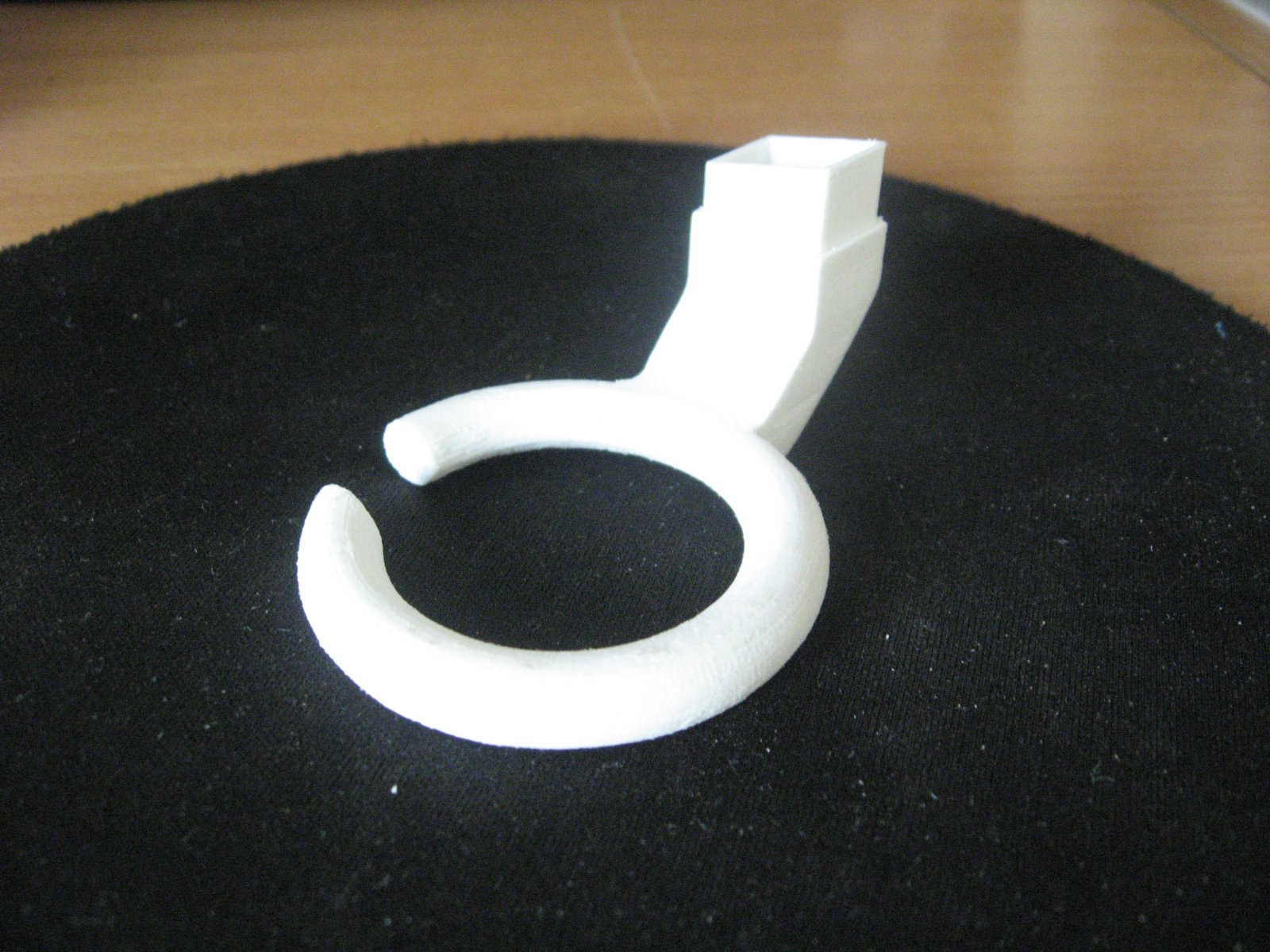

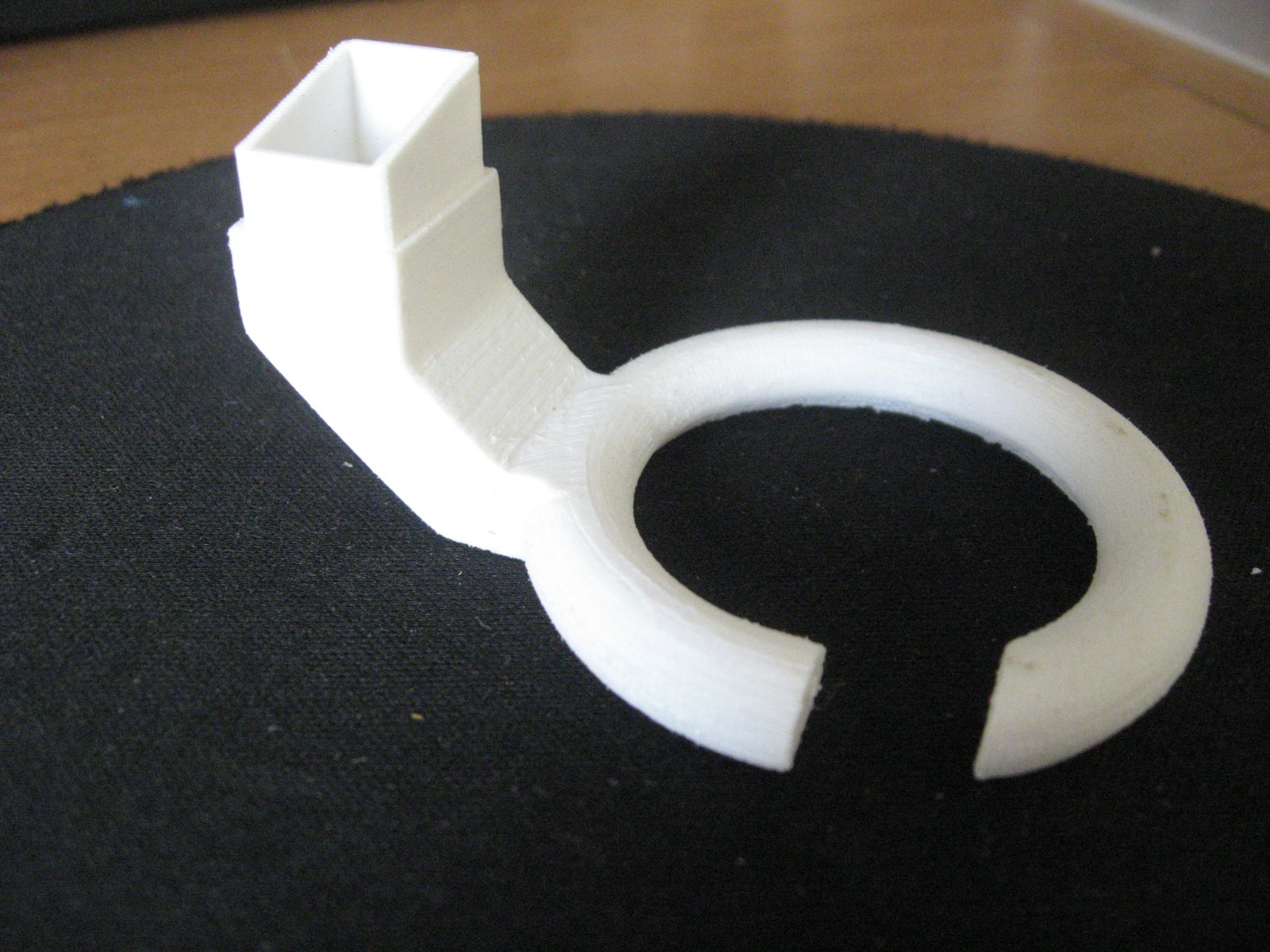

Nog wat foto's van het resultaat.
