3D tekening ter voorbereiding bouwen

[Marco_Polo]

Hierbij een impressie van de verschillende hijskraan modellen die ik in het verleden heb getekend in autocad 3D omdat ik ze op m'n verlanglijstje had staan om te bouwen....

Echt veel verder als deze tekeningen is het niet gekomen, al hoewel...

't Is niet bouwen, maar vind toch dat het gezien mag worden.

Alles is overgenomen van maatvoerings-tekeningen van de firma site's en foto's op internet.

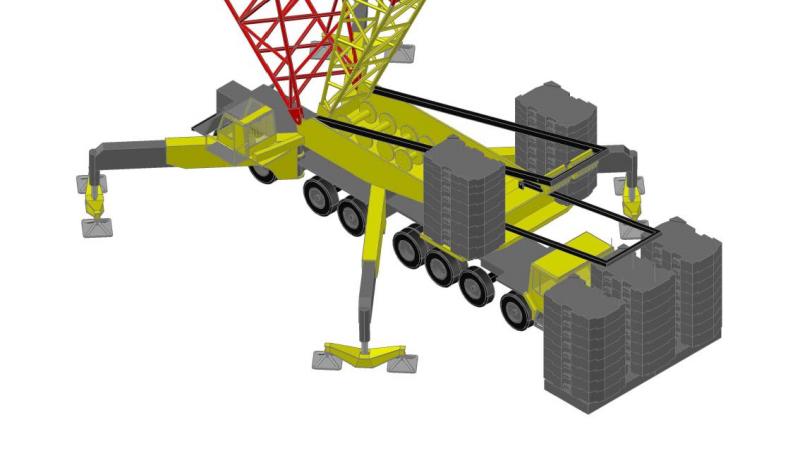

De "Liebherr LG1550"

Er volgen nog een paar...



[Marco_Polo]

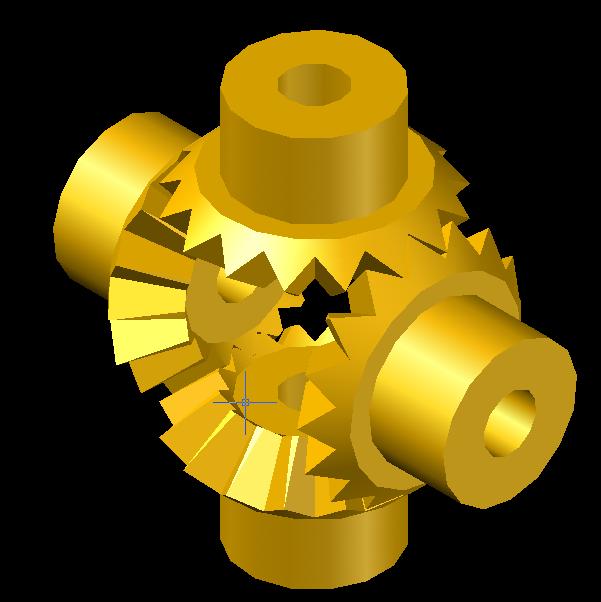

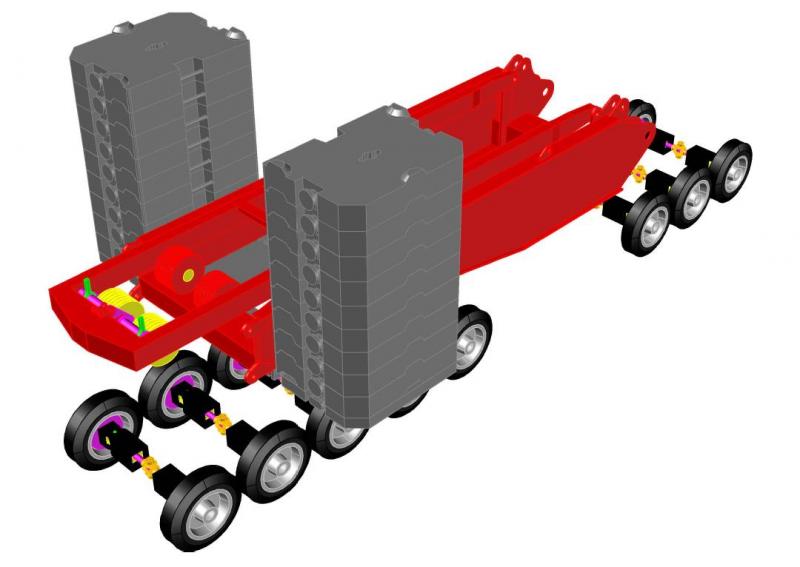

Om de wielen aan te drijven, zelfs voor het complete plaatje het binnenwerk van
het differentieel getekend...

Omdat ik best wel opzag tegen de aandrijving van de assen,

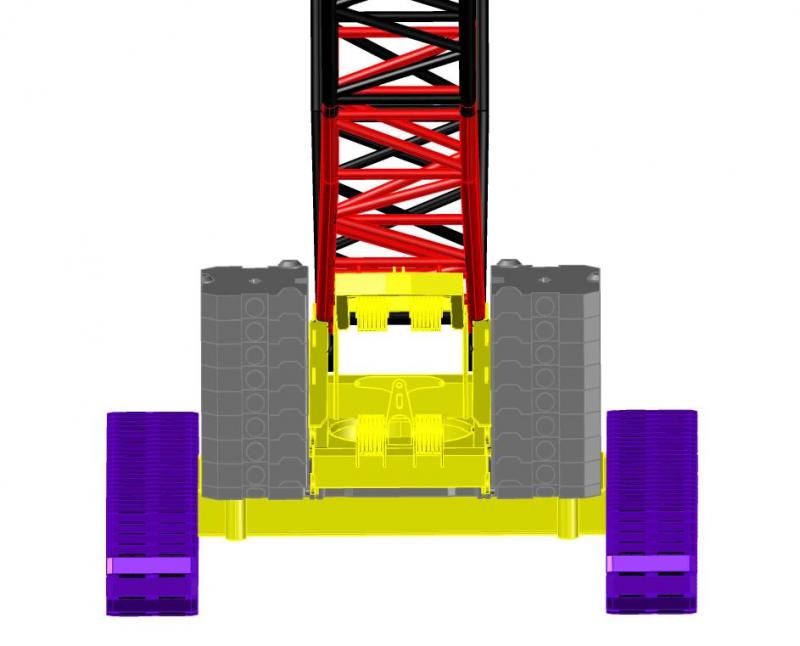

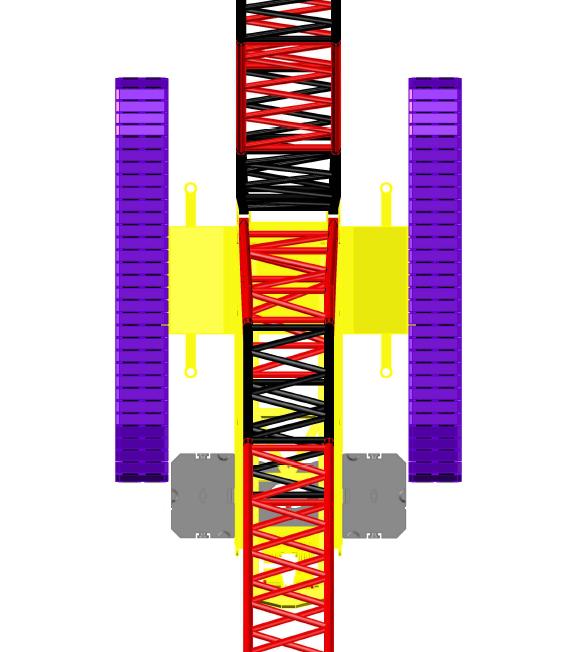

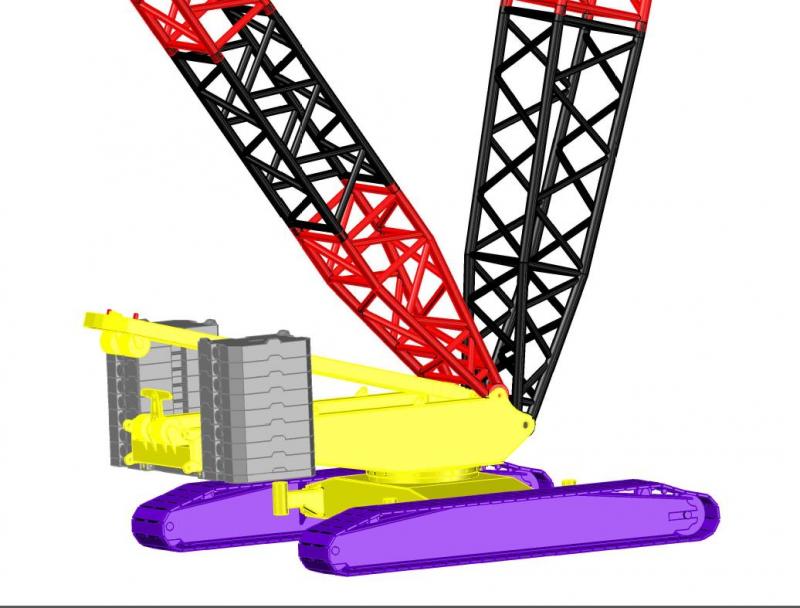

daarna maar besloten om te gaan voor een crawler crane,
"CC2800".

Heb zelfs nog pdf bestanden kunnen omzetten naar DXF (een extentie voor tekeningen) van een vouwhijskraan.

Toch maar besloten om een zeilboot te bouwen.
Zie hiervoor m'n handtekening....



[Marco_Polo]

Qua tekenwerk ook nog een beginnetje gemaakt aan de "TC2800".

Maar voor ik een pc had, heb ik aan de hand van een schaalmodel (besteld uit de Truckstar destijds) van 1:50 van een Liebherr LTM1100/1 en per brief aangevraagde info bij verschillende kraanbedrijven, met de hand tekeningen gemaakt.
Hier een foto van het internet van bet schaalmodel.

Van daaruit kon ik niet wachten om te gaan bouwen.

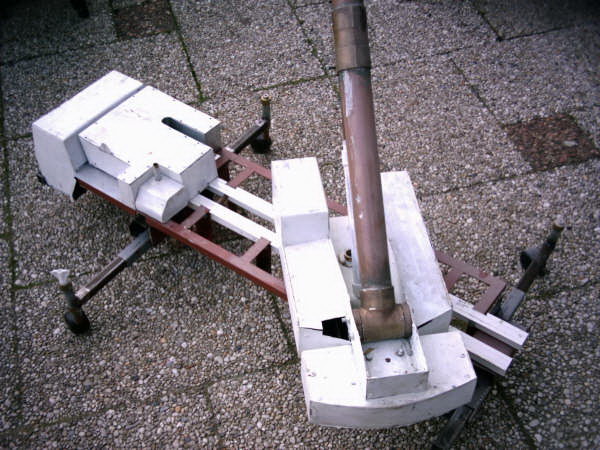

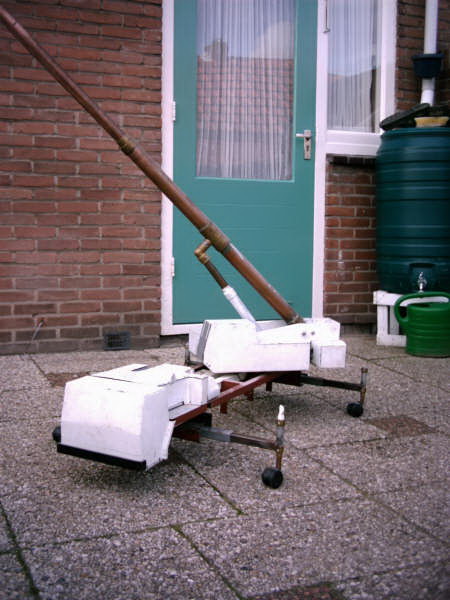

Hieronder 3 foto's van mijn hijskraan tot hoever hij gekomen is, want bootjes ging me toch wat beter af.

Om te vervoeren / verrijden had ik voor het gemak losse zwenkwielen van een bureaustoel onder de stempels geplaatst.

In eerste instantie probeerde ik de cilinders op lucht, maar uiteindelijk toch maar via spil-
principe uitgevoerd.

Veel verder dan de cilinder voor de arm heeft het niet gewerkt...
Kreeg wel de arm van 4,5 meter uitgeschoven liggend opgetild.
