8x6 zwaar transport trekker en double-drop trailer (US)

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Leon1965, 12 jan 2020.

  1. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    Zijn vaak de kleine dingen die het doen ;-)

  2. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Vanavond twee uur bezig geweest met alles aan te sluiten voor de eerste testen....en natuurlijk: all over the place...stuurservo's gaan hun eigen gang / gaat niet vooruit / achteruit, regelaar die dienst weigert....
    Ben ermee gestopt...accu maar eerst eens vol opladen en morgen weer verder

  3. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht

    Geen nieuwe zeef? had het oppassen voor de deegroller geweest :rofl::rofl::rofl::rofl:

    trialrolf vindt dit leuk.
  4. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    Je hebt sfr1? Eerst reset. Dan stuk voor stuk aansluiten en testen.

  5. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    is een usm-rc2...nu zelfs de receiver die niks meer wil weten en de esc blijft knipperen....ben ff de weg kwijt

  6. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    Even helemaal opnieuw beginnen met een goede volle accu....

  7. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Vanochtend alles weer rustig bekeken, volgens het boekje aangesloten met volle accu en.........niks noppes nada...ESC blijft knipperen, receiver doet het ook niet (ledje brandt niet) ...zou het kunnen dat de ESC naar de knoppen is?
    Zelfs wanneer ik de Beier niet aansluit krijg ik het zelfde...ESC blijft knipperen en ledje van receiver brandt niet

    Laatst bewerkt: 9 mei 2020
  8. Mark300

    Mark300

    Lid geworden:
    24 mrt 2011
    Berichten:
    597
    Locatie:
    Nieuw-Beijerland
    Heey Leon,

    Welke materialen gebruik jij?
    Een USM-RC2, hoeveel servos, welke regelaar en welke zender/ontvanger?

    Hoe heb je het aangesloten zitten?
    Gaat jouw snelheidregelaar en stuurservo over de USM?
    Dus een kabel vanaf de ontvanger naar #1 in de USM, en vanaf #1 op de USM naar de regelaar.
    Dus een kabel vanaf de ontvanger naar #2 in de USM, en vanaf #2 op de USM naar de stuurservo.

    Is jouw batterij volledig opgeladen?


    Een mooie manier om het een en ander uit te sluiten is door het geheel eerst aan te sluiten zonder USM.
    Dus je stuurservo en je regelaar direct in de ontvanger.
    Je schrijft dat dat ook niet werkt. Zit er in jouw ESC wel een BEC voeding?
    Je regelaar levert normaliter de stroom voor jouw ontvanger en de daarop aangesloten servos.
    Let ook op dat de stekkers er juist inzitten. Dus de min zijde (vaak zwarte of bruine draad) op de goede kant ingestoken?

  9. stoomertje

    stoomertje

    Lid geworden:
    20 jun 2018
    Berichten:
    823
    Locatie:
    Halsteren
    Tja, die beier ik ben er ook mee aan het worstelen geweest. (nu even opzijgezet)
    Maar een workshop zou best handig zijn. Al was het maar voor de basiskennis.

    Veel succes Leon.

  10. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Allen,

    Na een telefoontje aan de Beier helpdesk...lees Mark300
    Heel erg bedankt voor je hulp!!!! :goal
    Wat bleek ..de regelaar kon de twee stuurservos niet aan en de BEC is overbelast geraakt en was kaput!!!!:mad::mad::mad::mad:
    Dus rondje Alwin gedaan (wat is het toch fijn om op 5 minuten rijden van die winkel te wonen )

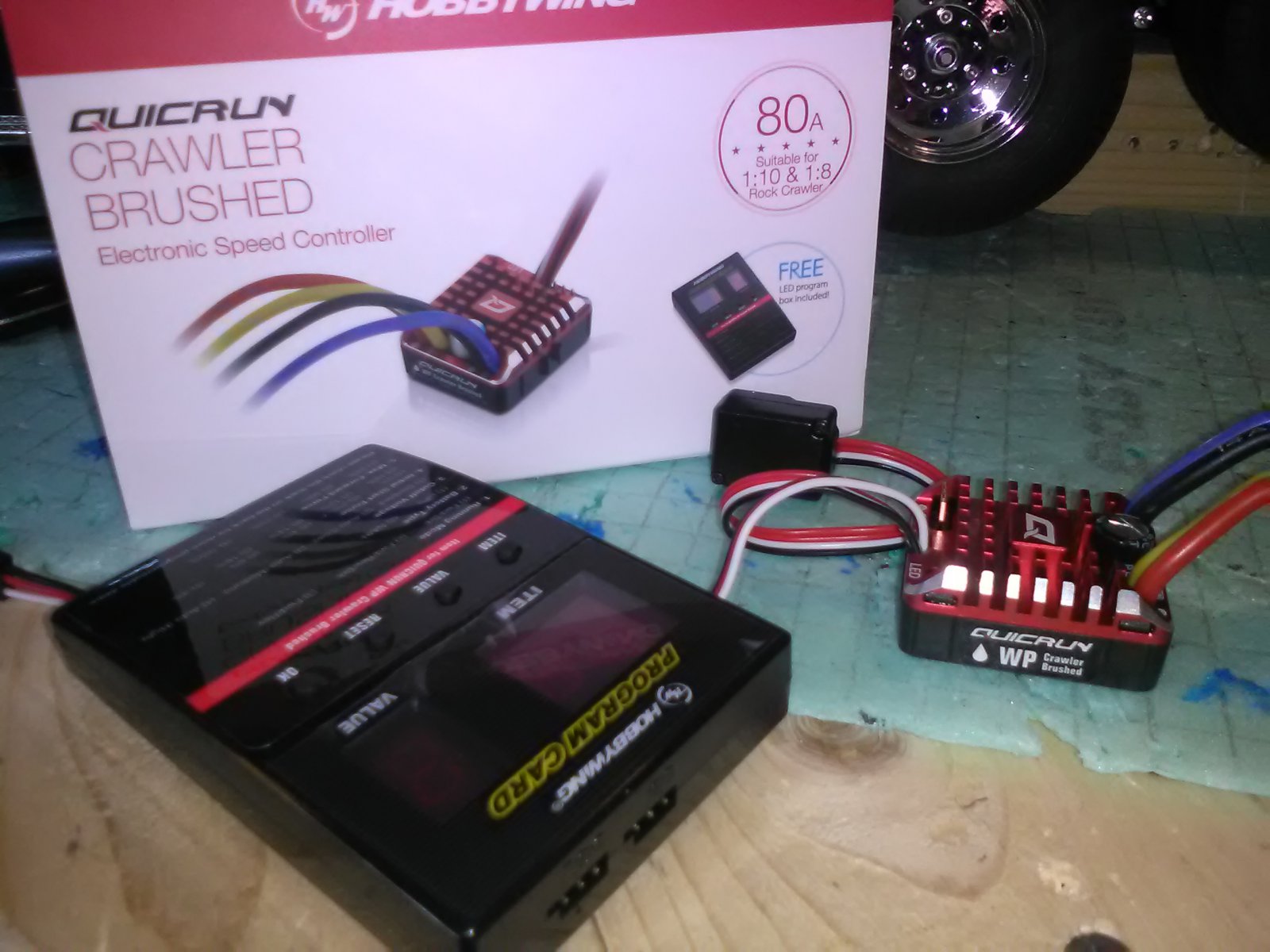

    Ipv van een normale regelaar en extra BEC raadde hij mij een zwaardere regelaar aan..

    Deze is het geworden...en ook nog eens volledig instelbaar

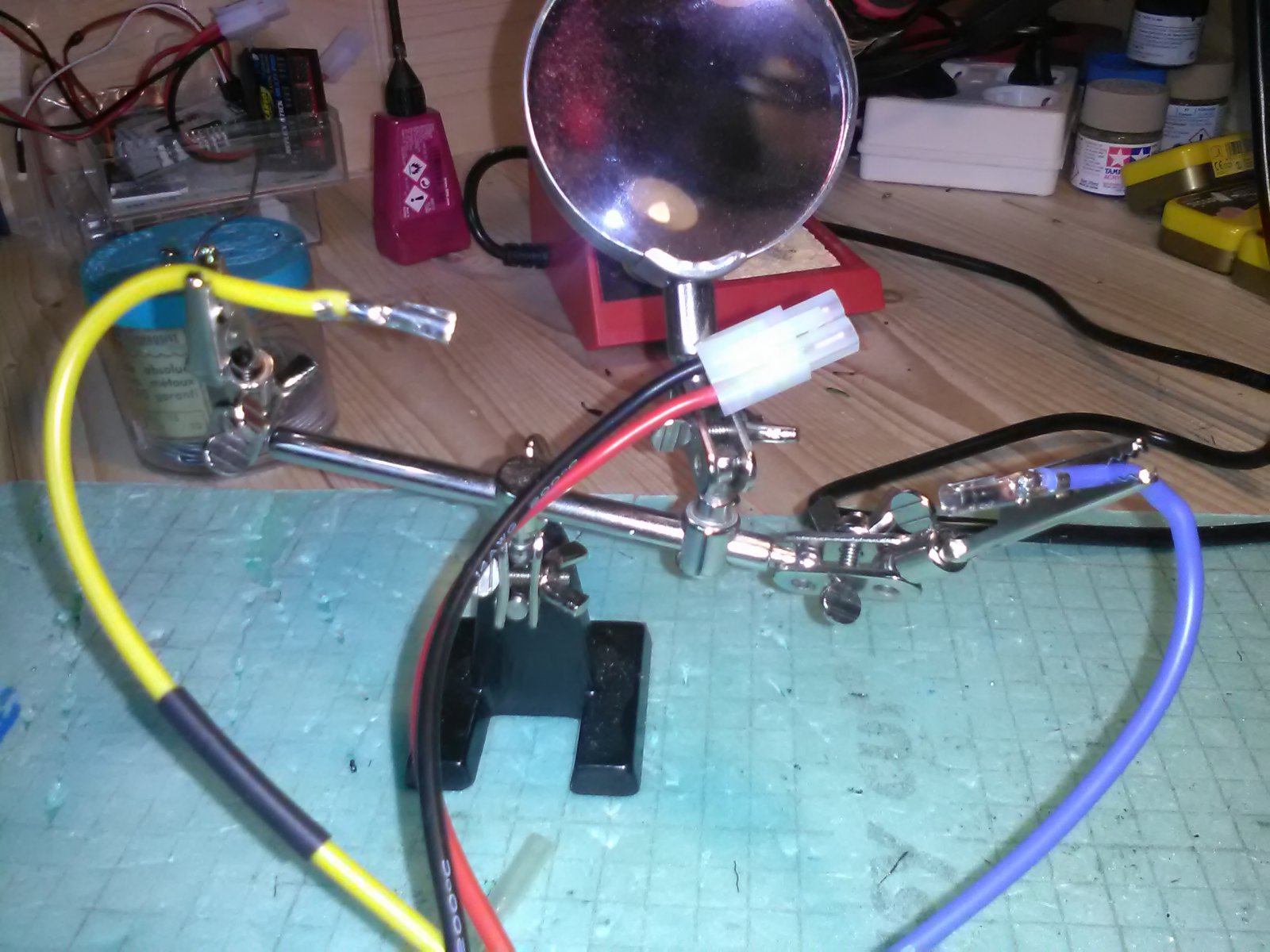

    Wel het eea moeten aanpassen qua bekabeling maar dan kon de pret niet drukken


    Na alles aangesloten te hebben werktte het als een trein...ikke blij :banana::banana::banana::banana::banana:

    biertje was wel verdiend :bier::bier::bier::bier: ( altijd in even aantallen, anders is het evenwicht weg)

    Test rondje gedaan of alles werkte en daarna afbouwen

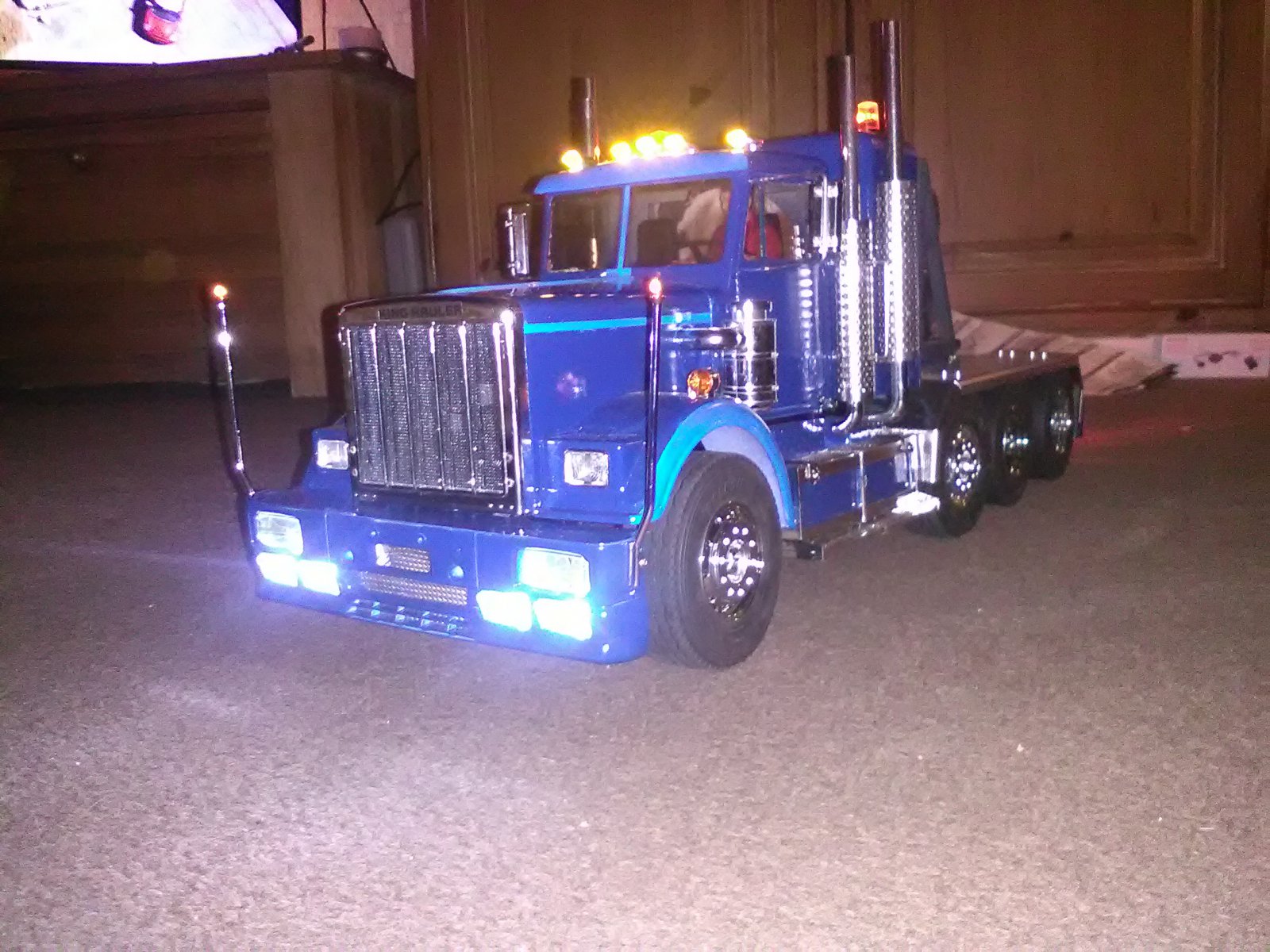

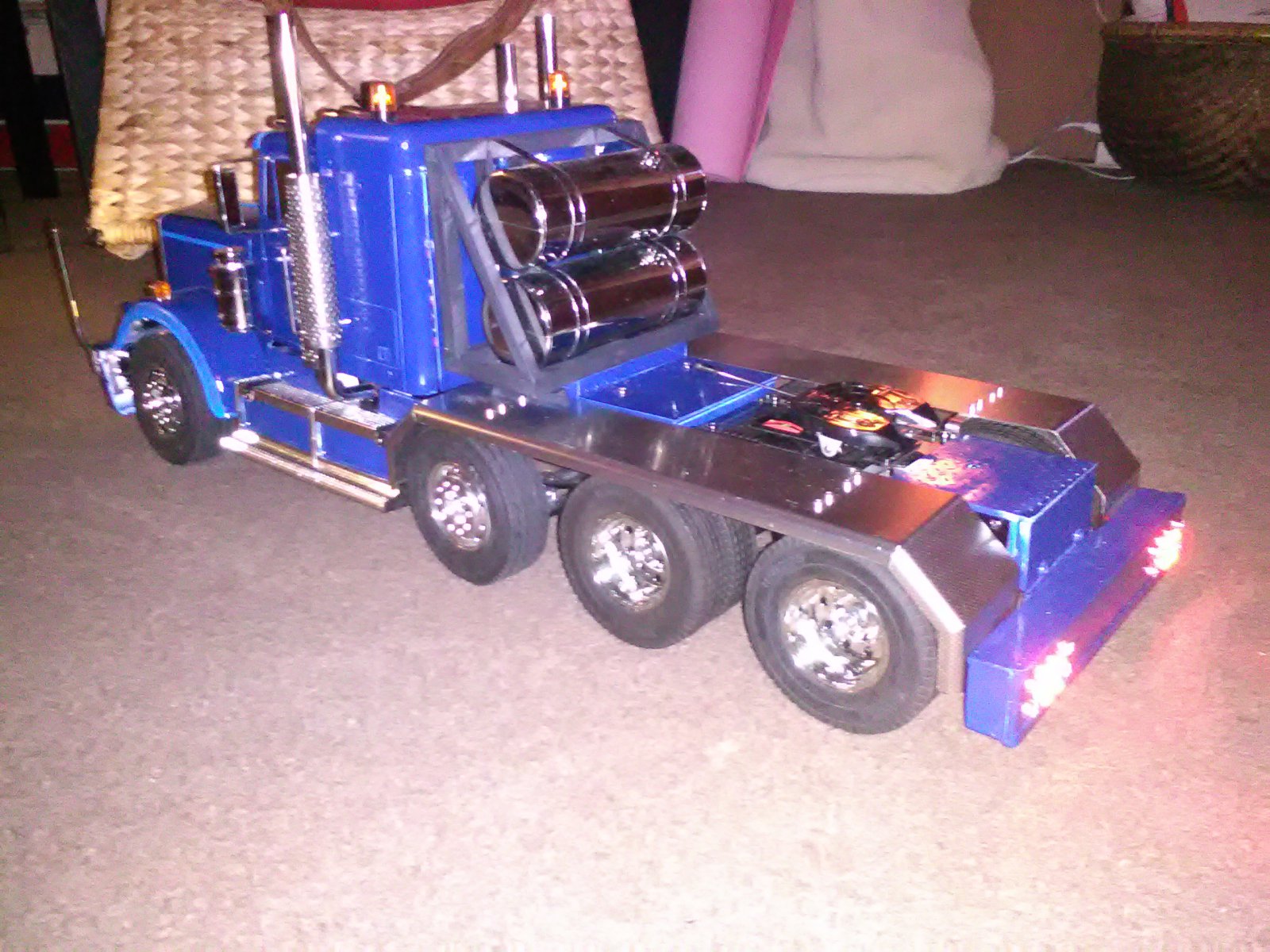

    En het eindresultaat

    IMG_20200509_223341.jpg IMG_20200509_223341.jpg
    IMG_20200509_223836.jpg IMG_20200509_224841.jpg IMG_20200509_224702.jpg IMG_20200509_223716.jpg IMG_20200509_223736.jpg

    En even rondje buiten gereden ...omdat het kan

    Morgen nog de geluiden fine tunen en kan ik aan de dieplader beginnen :yes::yes::yes:

    De Beier inregelen is eigenlijk heel makkelijk als je het stap voor stap doet....

    Catwoman, Ro-tje, stoomertje en 5 anderen vinden dit leuk.
  11. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Hoi

    Ik heb niet erg veel ervaring met de Beier, heb er maar twee tot nu toe geinstalleerd, maar 1 tip kan ik je wel geven'
    stapje voor stapje te werk gaan..

    instellen / testen is het goed ? project opslaan als v1
    volgende stap : instellen / testen ...is het goed ? opslaan als v2
    enz enz
    zo kan je altijd terug naar de laatste stap waar het goed ging
    Beier is geen rocket science, je moet er wel de tijd voor nemen...en op youtube staan goede tutorials

    Mark300 vindt dit leuk.
  12. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Ik heb een spoedcursus elektronica gevolgd bij HobbyvanRobbie, dit is een bekende van Mark 300.
    Ik was echt een nul op het gebied van elektronica, met name met het aansluiten van een Beier USM RC-2 en alles wat daarbij hoort.
    Ik moest altijd de elektronica door derden laten aansluiten.
    HobbyvanRobbie heeft voor een testopstelling (voorbeeld) op een houten plank gemaakt, waar ik op terug kan vallen als ik het even niet weet.
    Ik heb nu geheel zelfstandig de Volvo F 16 en de Volvo F 12 voorzien van de elektronica, met alle toeters en bellen.
    En je gelooft het niet, het werkt één keer probleemloos bij beide trucks.

    Ik ben nu dus een volleerd aspirant elektronicus (cum laude geslaagd)
    SMILEY OKAY - kopie.png

    Marco_Polo en Mark300 vinden dit leuk.
  13. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Gefeliciteerd met je diploma, komt altijd van pas de extra kennis, en zo'n "spiekbriefje" is echt handig

    Beier en aansluiten gaat me best af, vindt alleen het bouwen leuker.
    In dit specifiek geval was ik ff lost en was zijn hulp echt heeeeel welkom , vooral hoe de diagnose te stellen...was eigenlijk heel logisch maar had er niet aan gedacht

    VOLVO FH 16 750 vindt dit leuk.
  14. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    Leon wat zijn dat voor een beroerde foto';s met blauwe vlekken......Waar zijn de foto's van de mooie truck???

    Gefeliciteerd. Ik gebruik in mijn trucks en grotere modellen trouwens altijd een externe BEC.

  15. Mark300

    Mark300

    Lid geworden:
    24 mrt 2011
    Berichten:
    597
    Locatie:
    Nieuw-Beijerland
    Heey Leon, ik vind het een heel leuk compliment maar ik ben zeker geen Beier specialist.
    Ik kan mijzelf er goed mee redden, maar er zijn gebruikers die hier veel meer mee kunnen.

    Ik heb al een enkel voorbeeld gezien van gebruikers die zelfs het elektrisch schakelen goed geprogrammeerd hebben. Dit is voor mij nog een enorme uitdaging!

    Mijn eerste model met Beier was ook rommelig qua kabels, en met het model dat ik doe wordt het netter.
    Soms ben ik ergens niet tevreden over, en dan knip ik gerust alles er weer uit en begin ik overnieuw.

    Zoals Leon al omschreef.
    Beginnen bij de basis.
    Maak eerst je model in een experimenteerfase dat je kan rijden en sturen.
    Ga daarna stapsgewijs beginnen met aansluiten.

    Bijvoorbeeld eerst de koplampen en achterlichten. Als je deze werkend hebt verder naar het volgende.
    Dan blijft het voor jezelf te behappen.
    Probeer ook een standaard erin te maken in je model qua kleuren.
    Ik probeer oranje aan te houden voor de knipperlichten als voorbeeld.

    Probeer ook in elk model dat je bouwt de aansluitingen op de Beier hetzelfde te maken.
    Dit heeft meerdere voordelen, 1 daarvan is dat als je gebruik gaat maken van Infrarood je de trailers van jezelf onderling kan uitwisselen.

    Elk model dat ik tegenwoordig bouw maak ik volgens een standaard wat ik met meerdere modelbouwers aanhoudt. Dan kan je op een rijdag eens elkaars trailers meenemen, met correct werkende verlichting!

    Je hebt van Beier een diagnosekabel te koop. Zo uit het hoofd circa 22 euro.
    Dan sluit je op de computer aan, en kan je live vanaf je computer in je model aanpassingen maken zonder elke keer de SD kaart eruit en erin te steken.

    Let wel op. Je hebt een V1 en een V2. De V1 kabel heb ik alleen goed werkend gekregen in Windows XP.
    De V2 heeft HobbyvanRobbie nu werkend op Windows 10 met een extra driver en is er tevreden over.

    Het wordt aangeraden om op de SD kaart de geluiden te zetten. En daarna met de kabel aanpassingen te doen in je model.
    [​IMG]

    Velen zullen het weten, maar ik ben de zoon van HobbyvanRobbie.
    Ik heb er ook niet voor gekozen :rofl::stout::D

    trialrolf, hobbyvanrobbie, vwforum en 2 anderen vinden dit leuk.
  16. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Alle leuk aanklikkers...heel erg bedankt:wave:wave

    Sorry de foto's zijn 's nachts met flits genomen...ziet er idd niet uit....maar er komen er meer zodra ik met de trailer aan de slag ga

    trialrolf, VOLVO FH 16 750 en Mark300 vinden dit leuk.
  17. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Even offline :

    Hallo Mark,

    Oei, dit zal je vader en moeder niet in dank afnemen, hahaha. SMILEY LACHEN.01 (2) - kopie.jpg

    Hallo Mark,

    Klopt mijn modellen zijn uitwisselbaar met de modellen van jou vader.

    Ik heb een schema gemaakt hoe ik mijn modellen hebben aangesloten, volgens de plank die je vader voor mij heeft gemaakt.
    Jou vader is in het bezit van dit schema.
    Jou vader het enige tijd gleden ook al eens met de 6 assige semi dieplader gereden, maar ook met de 40 feet containertrailer waar de Caterpillar Generator in staat gemonteerd.
    (hier zijn foto's van)

    Dus zou ik ook met jou modellen en jij met mijn modellen kunnen rijden.

  18. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Hoi iedereen,

    Door de enorme drukte en lange dagen op het werk door de weeks ( al werk ik van uit huis) , weinig fut over 's avonds voor deze mooie hobby.
    Al ben ik druk wel al met het plannen van de bouw van de trailer...een soort stappenplan van de bouw aan het maken.
    Ik hoop dit weekend weer het eea te kunnen laten zien.

    raoul00123 vindt dit leuk.
  19. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Vervolg / tweede begin van de uitdaging van de trailer

    Alvast de onderplaat van het dek met de vierkante buizen

    De puzzel:


    Hoe het eea geplaatst gaat worden


    Natuurlijk alvast rekening gehouden met Beier / verlichting


    Kleine impressie van de zwanenhals


    En de verbinding tussen de twee


    En snel een kartonnen malletje geknipt van de zijplaat die beide dekken gaat verbinden


    Er zal een 1,5 mm aluminium plaat boven op de dekken komen. Deze worden dan afgewerkt met houten latten.
    En 25x25mm hoekprofielen voor de afwerking en extra sterkte

  20. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.427
    Locatie:
    Nijmegen
    dat gaat wel stevig worden zo .:thumbsup:

    Groetjes, Charlotte.:bye:
