A854 Hr. Ms. Onversaagd (scratchbuild)

Discussie in 'Bouwverslagen - Schepen' gestart door Luc Biemans, 4 apr 2011.

  1. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    Ankerkluizen

    Hallo allemaal,

    Ten eerste dank voor de complimenten en voor de aanvullende info over de werking van de pelorus. Dat van die gyro wist ik weer niet.
    Omdat ik graag veel dingen tegelijk doe en ondertussen nog bezig ben te verzinnen hoe ik de pelorussen (daar hou ik het dan maar op) helemaal netjes af krijg, ben ik maar gestart met de voorbereidingen voor de ankerkluizen.
    Op tekening ziet het er zo uit :
    [​IMG]

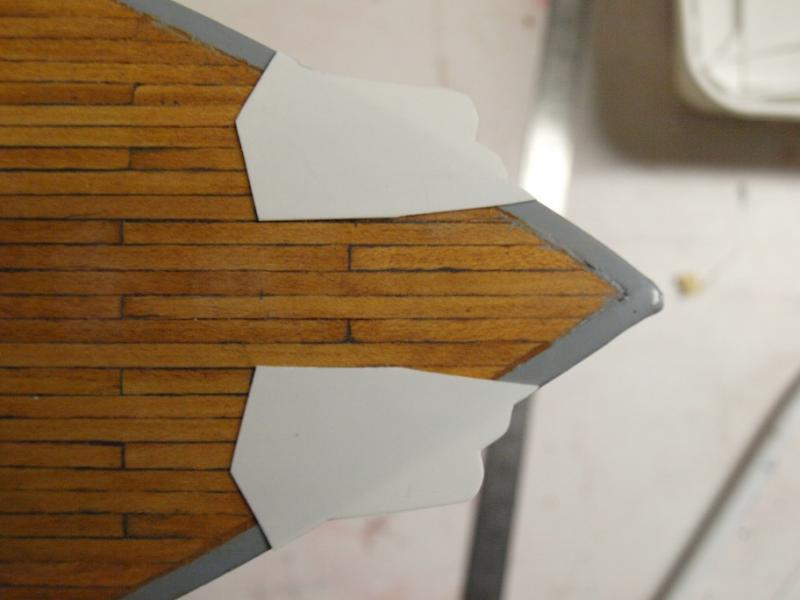

    Gelukkig is dit een van de onderdelen die in de loop der tijden niet zijn veranderd en dus heb ik genoeg foto's om het getrouw na te bouwen. Eerst maar de grondplaat op basis van de tekening.
    [​IMG]

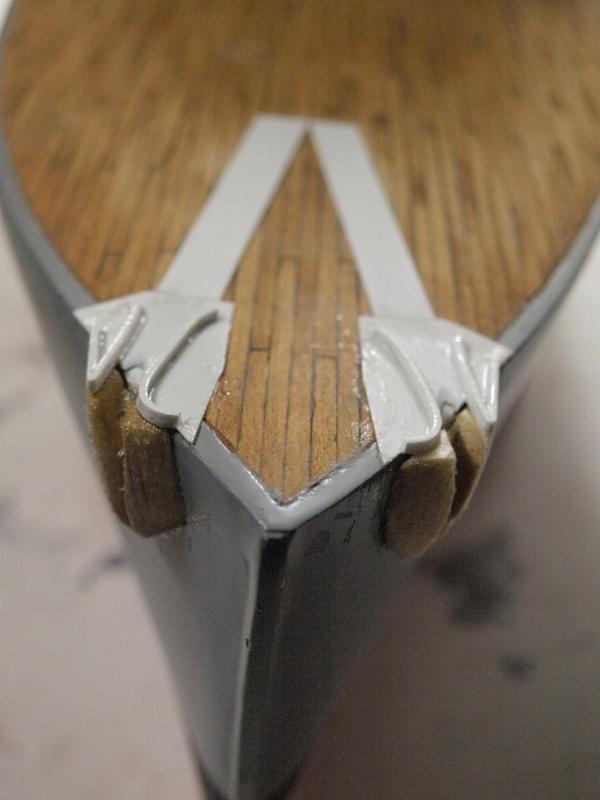

    Daarna het eerste begin van de ankerkettinggeleiders.
    [​IMG]

    Volgende keer verder met óf de verdere bouw van de kluizen óf de afbouw van de pelorussen óf het begin van de reling want de scepters zijn binnen uit Duitsland, Mooi etsmateriaal.
    Groeten en beste wensen etc. etc.
    Luc

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    vervolg ankerkluizen

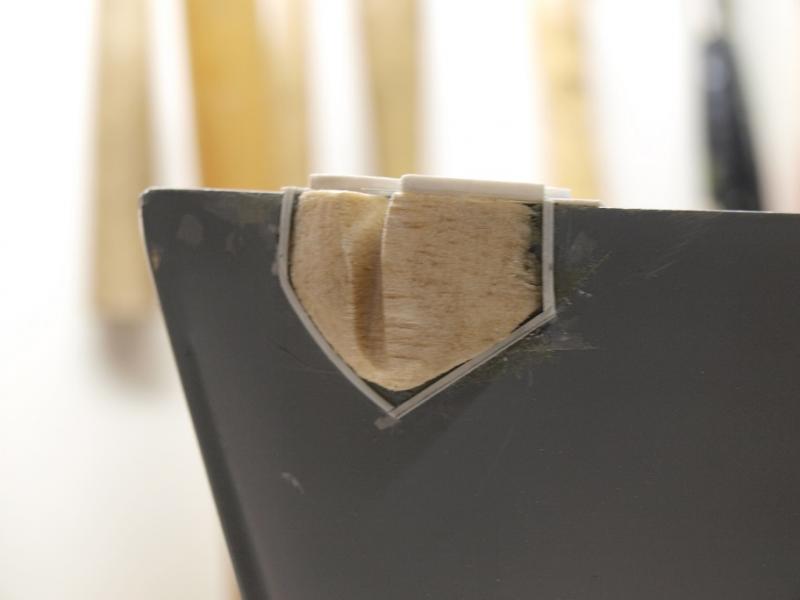

    de ankerkluizen beginnen wat te worden. De bobbel onder het dekdeel is gemaakt van balsahout en daarna in de epoxy gezet.
    En dat ziet er dus gek uit :
    [​IMG]

    tapie weg en van bovenaf :
    [​IMG]

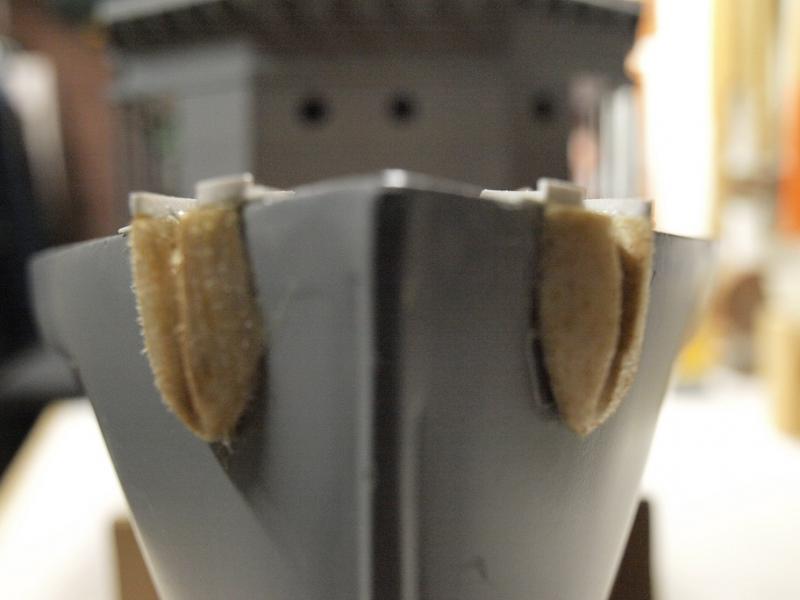

    en van voren :
    [​IMG]

    En nu nog schuren, polyesterplamuren en spuiten en dan de ankers.
    Die worden overigens, geheel tegen mijn principes, van messing. Ze zitten nl. op een nogal kwetsbare plek bij het varen dus het moet wel een beetje stevig worden.

    Laatst bewerkt door een moderator: 17 nov 2015
  3. kuperus

    kuperus

    Lid geworden:
    18 nov 2005
    Berichten:
    1.220
    Locatie:
    Den Haag
    waarom tegen je principes?

  4. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.343
    Locatie:
    Halderbergen
    Hallo Luc,

    Ik begrijp je bezorgdheid van het kwetsbaarheid. In plaats van Balsa had je misschien een hardere houtsoort kunnen nemen als je het niet uit messing wil maken. Vaak gebruik ik daar roerhout van de bouwmarkt voor. Is namelijk van Beuken en dat kan wel tegen een stootje plus dat het scherper in detail te bewerken is en niet vezeld.

    Groeten Paul

  5. jandootjes

    jandootjes

    Lid geworden:
    2 mrt 2010
    Berichten:
    1.304
    Locatie:
    Appelscha
    Ziet er op het eerste gezicht wel een beetje "vreemd" uit;)
    Maar 100% orgineel, netjes gedaan Luc!

    [​IMG]
    Uploaded with ImageShack.us



    Jan

  6. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    Hoi,

    @Kuperus : Omdat de ankers dan nogal zwaar worden en ze het zwaartepunt negatief beïnvloeden. Ik bouw nu eenmaal boven de waterlijn zo licht mogelijk.

    @Paul : Het balshout is geen probleem hoor. De boel is behandeld met epoxy injecteer en trekt prima in het hout. Resultaat is dat het keihard is en goed schuurbaar. Dat moet ik nog doen dus het is nu nog vezelig maar straks niet meer.

    @Jan : Bedankt maar nog niet klaar. Overigesn zie je dit soort ankers en ankerkluizen vaker op mijnenvegers. Waarom dat zo is zou ik niet weten.

    Luc

  7. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    Verder met de anker kluizen en de reling :

    [​IMG]
    Nu de boel netjes schuren en plamuren en dan weer spuiten.

    Ondertussen verder met de reling :
    [​IMG]
    Bij schaal 1:50 wordt mijn reling max. 0,5 mm dik en dus van staal. Lastig om te buigen maar wel relatief stevig. De scepters zjin gekocht bij HobbyLobby Modelbau in DLD en van 0,3 mm messing. Solderen gaat niet dus superlijmen we er lekker op los.

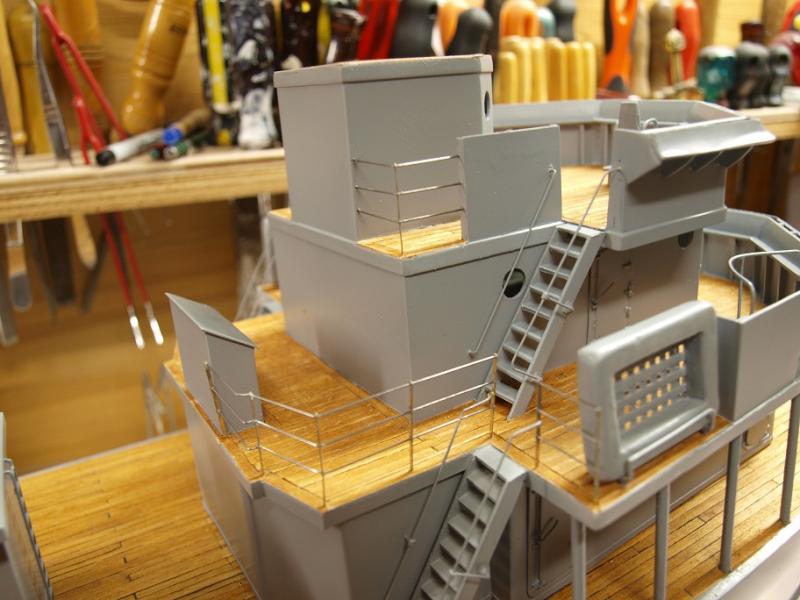

    En een detail, de aansluitng van de trapleuning op de reling. In het echt ook zo.
    [​IMG]

    Dekhut, beetje foute fot maar het moet maar een keer.
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  8. P. Burghoorn

    P. Burghoorn

    Lid geworden:
    17 feb 2008
    Berichten:
    1.343
    Locatie:
    Halderbergen
    Hallo Luc,

    Eindigde de trapleuningen halverwege de reling bij deze klasse? Meestal lopen ze door tot bovenaan.

    Groeten Paul

    ps. Ga je nog naar het soepvaren 6 april?

  9. jandootjes

    jandootjes

    Lid geworden:
    2 mrt 2010
    Berichten:
    1.304
    Locatie:
    Appelscha
    Ziet er weer uitstekend uit Luc!

    Mooie "fijne" reling ook, met die dunne scepert, en draad.
    Geeft een mooi gedetaileerd uiterlijk.



    Jan

  10. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.762
    Locatie:
    BRECHT BELGIE
    Ziet er weer prachtig uit ;)

  11. BasKl

    BasKl

    Lid geworden:
    9 feb 2009
    Berichten:
    120
    Locatie:
    Uithoorn
    Hé Luc

    Complimenten kerel ziet er prachtig uit

  12. Eric1981

    Eric1981

    Lid geworden:
    23 nov 2012
    Berichten:
    264
    Locatie:
    Sommelsdijk
    Erg netjes, toppie!

  13. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    Ha die Paul,

    Natuurlijk ben ik er op 6 april. De hele vloot gaat mee dus dat wordt sjouwen en accu's laden (nu ik er aan denk).

    En wat betreft de trapleuning :

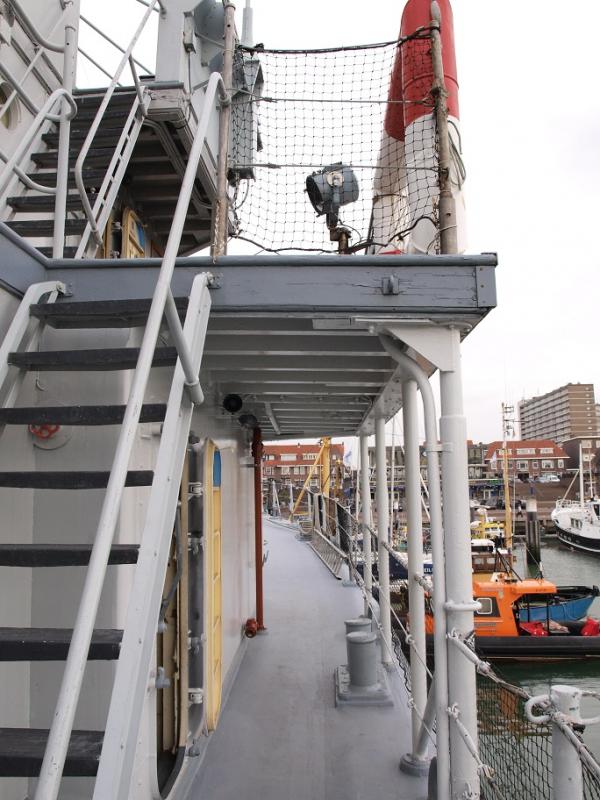

    [​IMG]
    Halverweg dus. Tenzij de KM dit ook in 1971 verbouwd heeft. Dat zou me niks verbazen maar het ziet er redelijk origineel uit.

    Groeten aan thuis en tot de 6e !

    En bedankt voor de complimenten iedereen !
    Luc

    Laatst bewerkt door een moderator: 17 nov 2015
  14. rcboy

    rcboy

    Lid geworden:
    9 nov 2011
    Berichten:
    343
    Locatie:
    capelle a/d ijssel
    yes, mag ik hem ook zien!!!! waarschijlijk tot 6 april

  15. Luc Biemans

    Luc Biemans verslagschrijvers

    Lid geworden:
    15 okt 2008
    Berichten:
    488
    Locatie:
    Nieuwerkerk aan den IJssel
    KLuizen klaar en door naar de kaapstaander

    Na het nodige schuur en plamuurwerk aan de ankerkluizen de hele boot maar weer eens netjes gespoten.
    [​IMG]
    Nu de belettering nog. En nee, dat ga ik dus niet kopen maar zelf maken van decalpapier. Enige probleempje is dat ik niet het juiste lettertype heb. Dus als iemand nog een tip heeft :confused:

    Verder met de kaapstaander. Eerst maar even op mijn eigen befaamde draaibankje de trommels gedraaid. En voor hen die dit gemist hebben. Ik gebruik gewoon een boorstandaard en in de boorkop klem ik een rondhoutje.
    [​IMG]

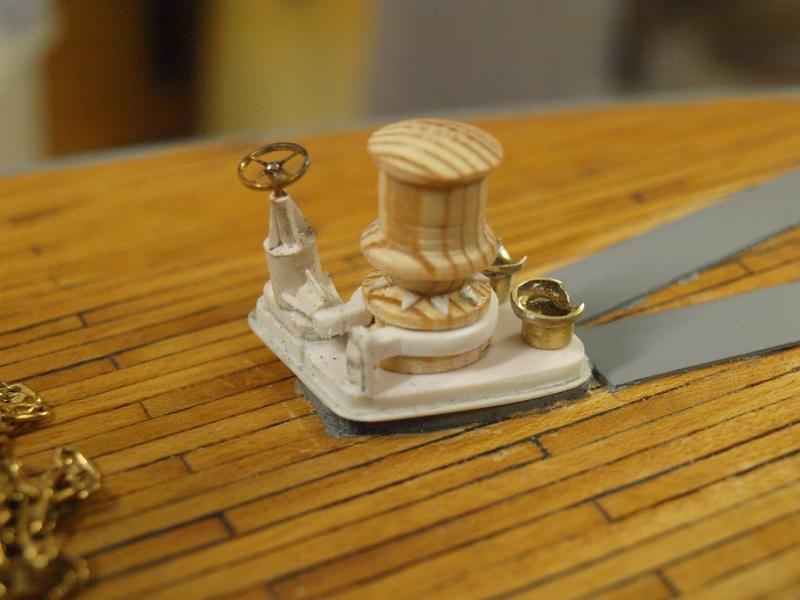

    En de eerste fase gemonteerd
    [​IMG]

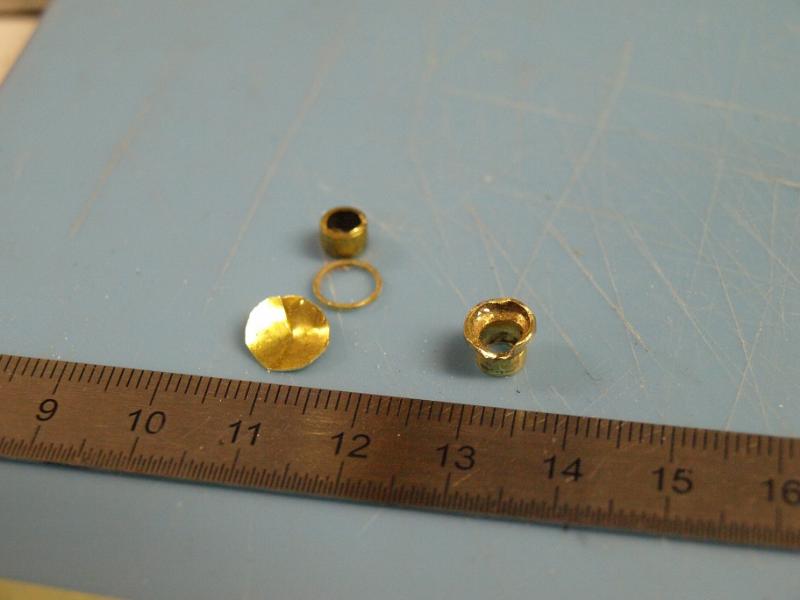

    Tja en toen moesten de kokers voor de ankerketting nog. En bij gebrek aan geschikte dingen uit mijn rommella dus maar de boel van messing gemaakt.
    De onderdelen, samen met een afgerond exemplaar :
    [​IMG]

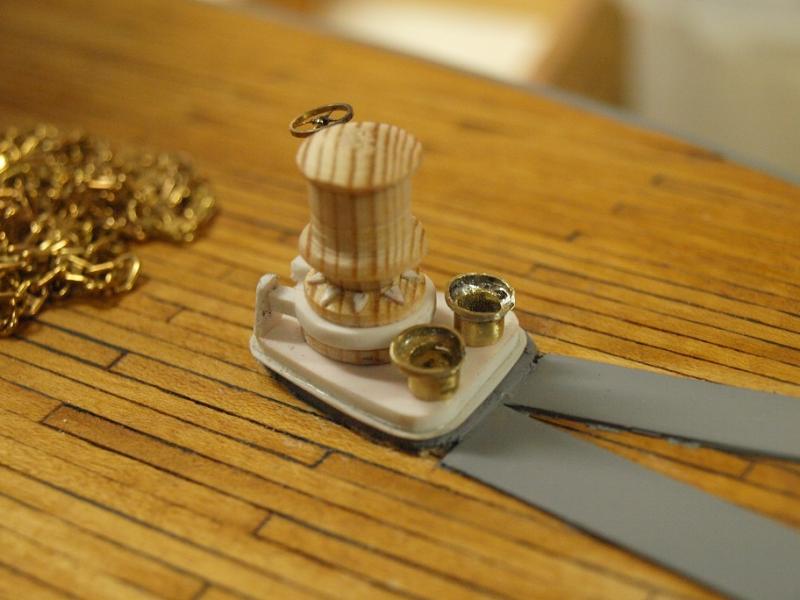

    En het resultaat :
    [​IMG]

    [​IMG]

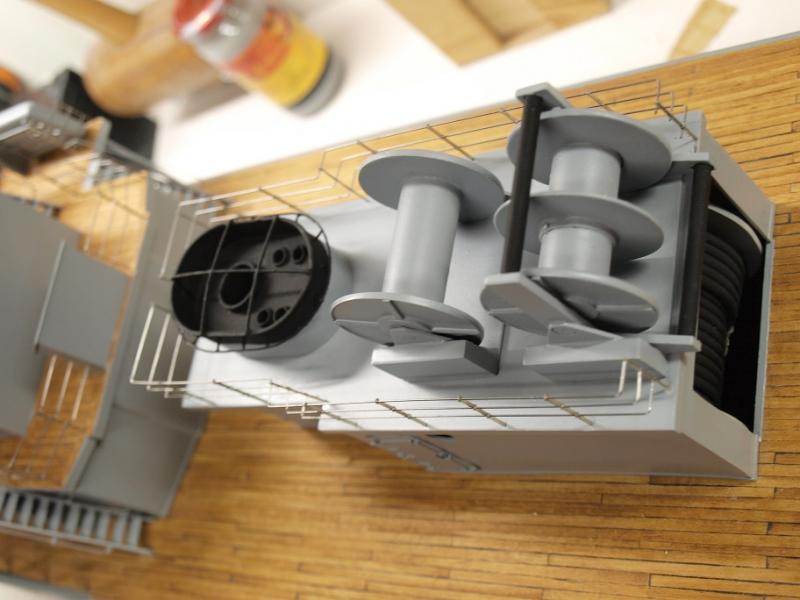

    Op naar de verschansing van het luchtafweerkanon.
