Actros met leimbach haak arm en klap kraan

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door raoul00123, 20 apr 2019.

  1. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    mooi detailwerk!!!

  2. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    bedankt leon

  3. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    maar er is nog meer ik ben ook al een paar dagen met een ander klusje bezig voor de truck. ik heb bij scale parts in polen een setje hout rongen en een kopschot gekocht.
    en nog wat eigenbouw uit 10x10 staal

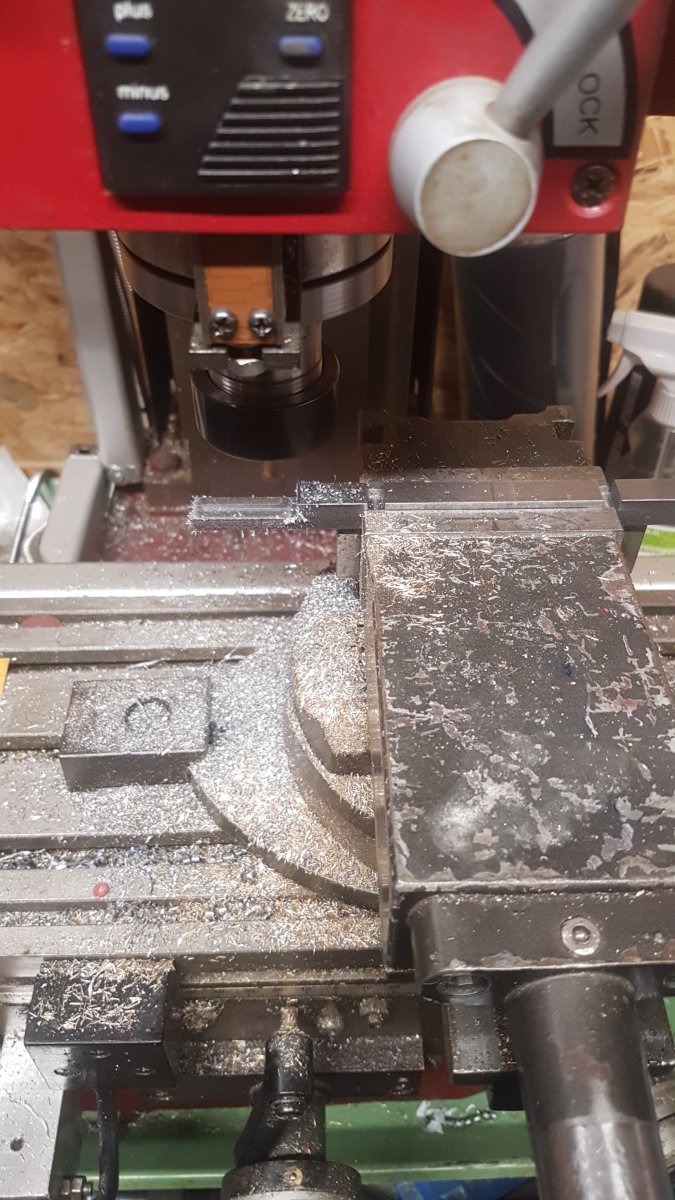

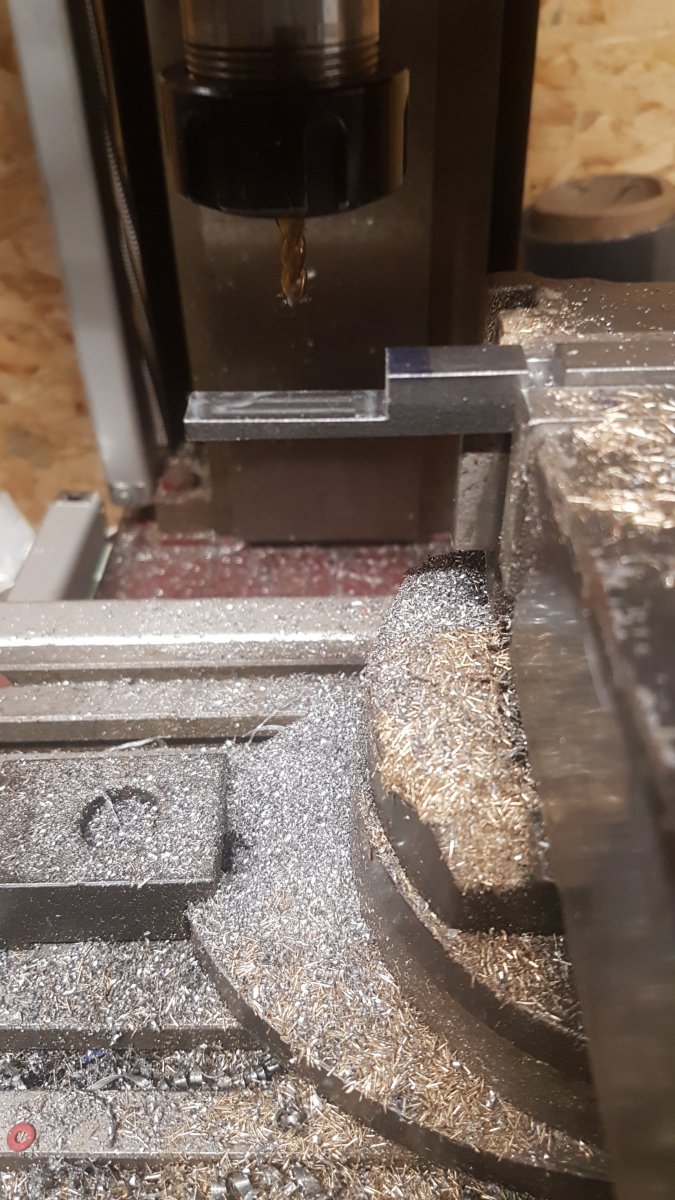

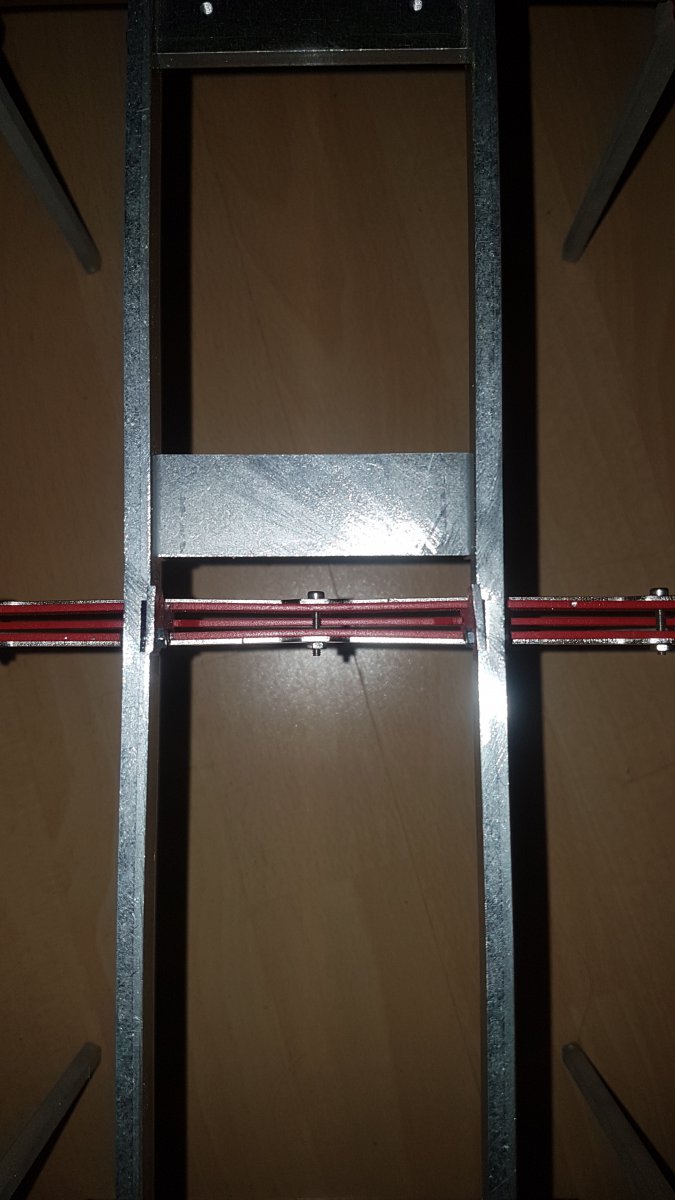

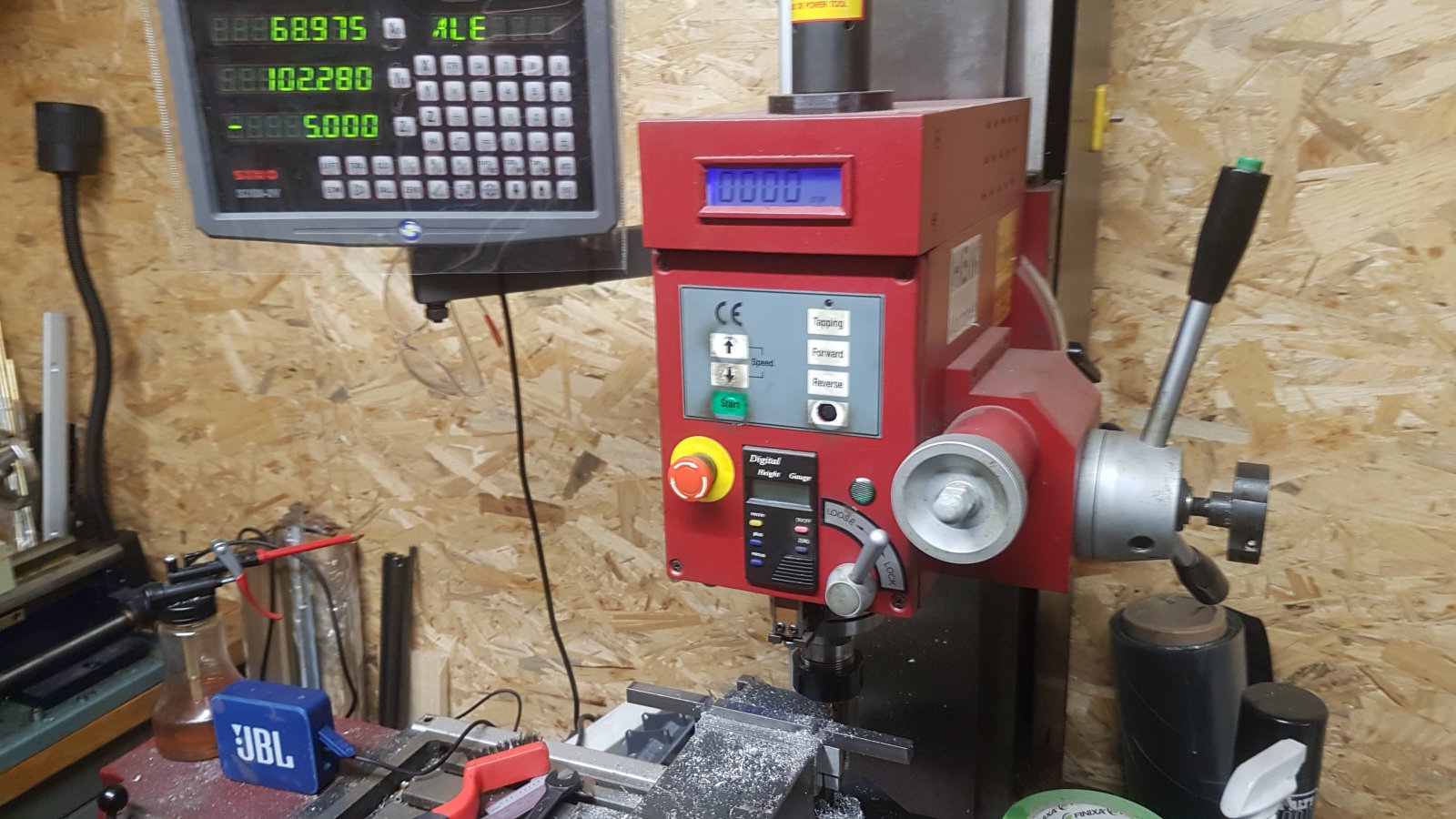

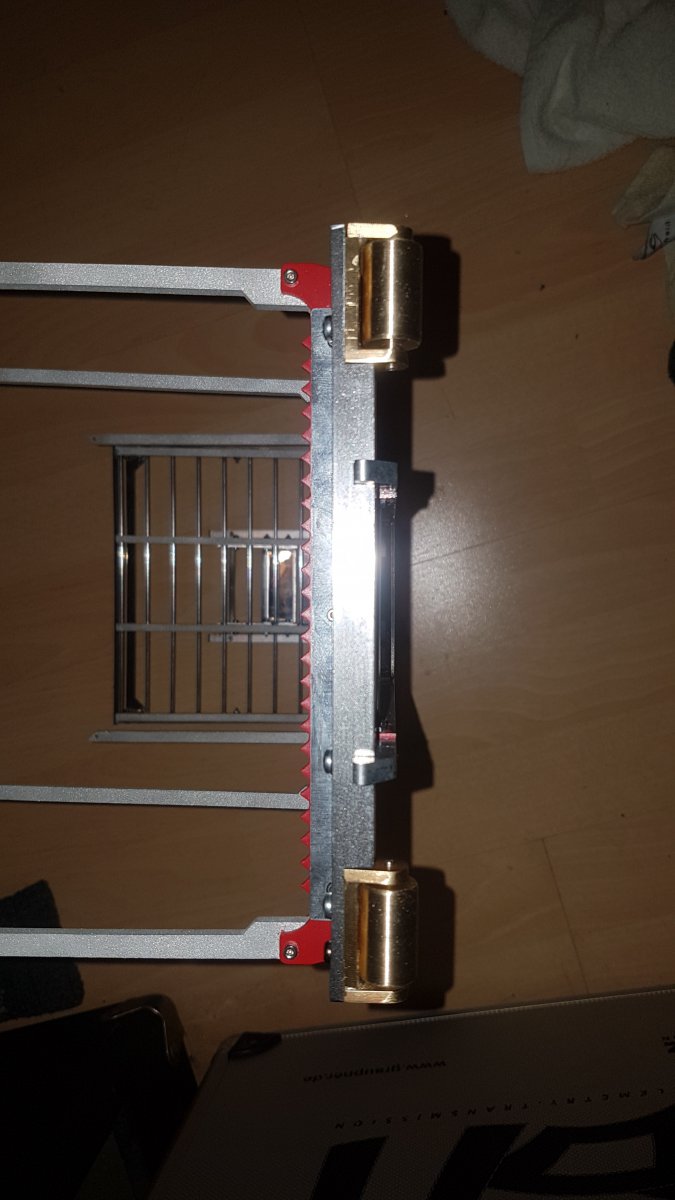

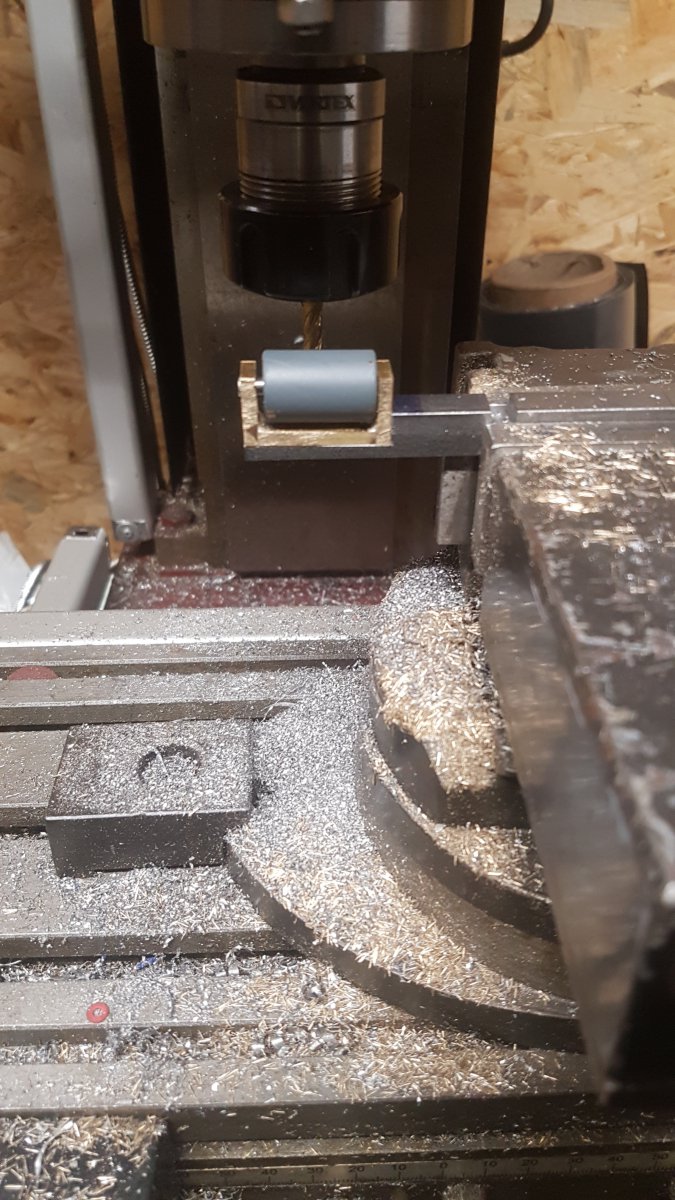

    het leimbach frame voor de haak arm is net wat te smal aan de binnen kant dus daar heb ik een stukje uit gefreesd waar de rongen komen. en meteen een foutje gemaakt de teller kast op de frees verkeerd gelezen dus veel te diep. de rest is wel aan de maat voor een mooi strakke passing
    en de eigenbouw achterbalk
    op het kopschot heb ik een stukje rubber geplakt dan kan ik de kraan er op legen zonder dat die beschadigt.

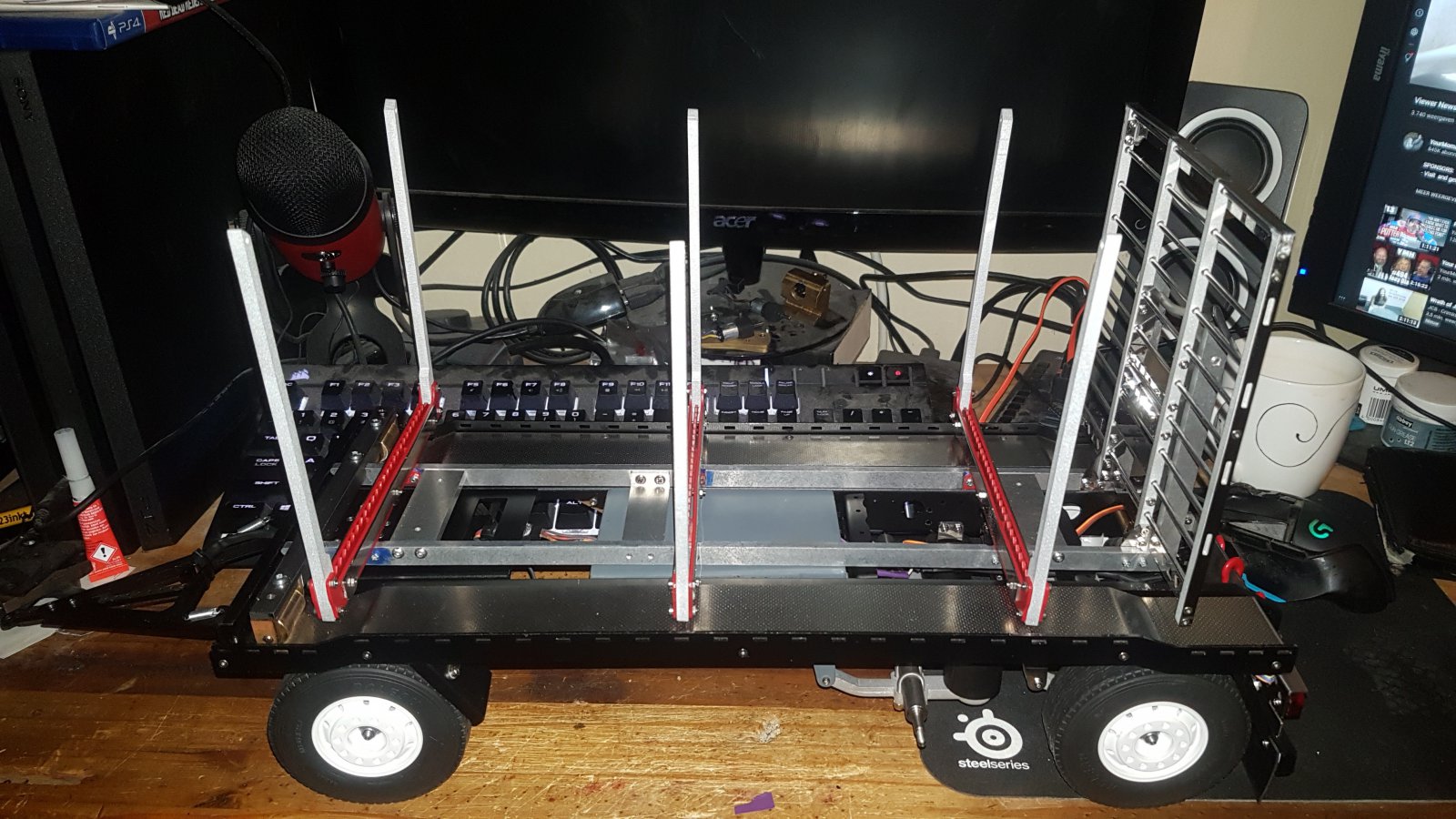

    de trailer heb ik ook aangepakt ik had nog een as over van scale-parts omdat ik de andere as heb vervangen door een met een rem er op dus is het nu een drie asser het plan is om de tweede as te kunnen liften met de beier. als het een beetje mee zit komt deze week ook een setje nieuwe banden en velgen

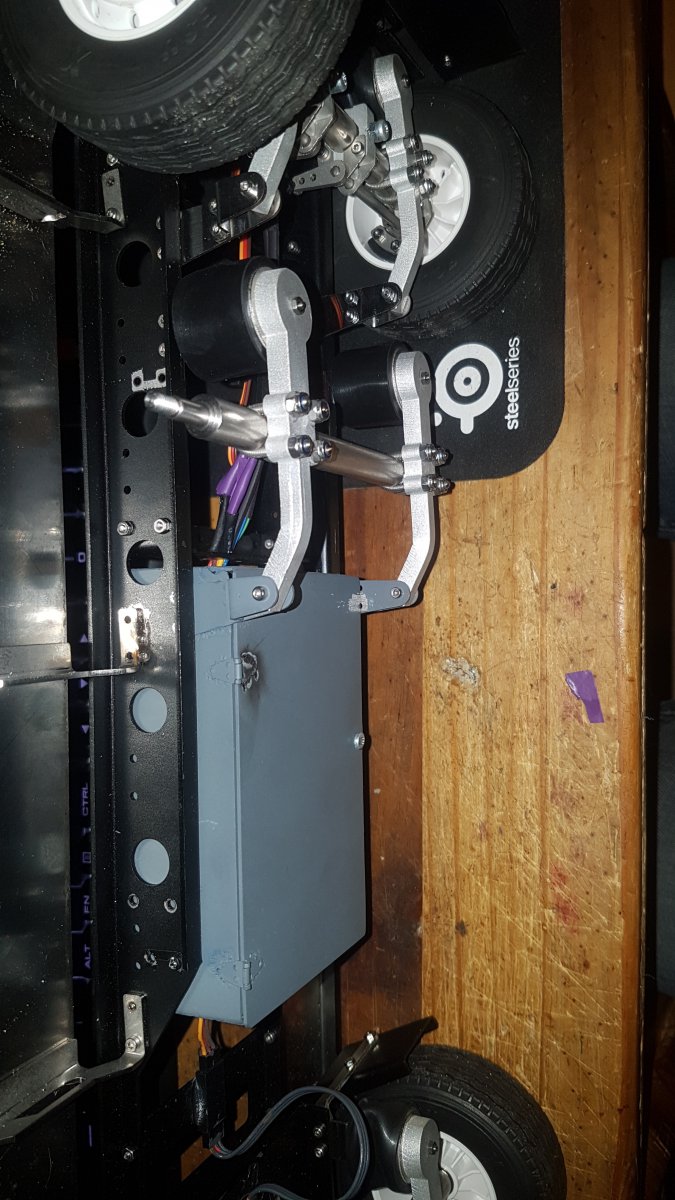

    om de andere as te plaatsen moest de oude kist voor de beier er uit en weer een nieuwe gemaakt

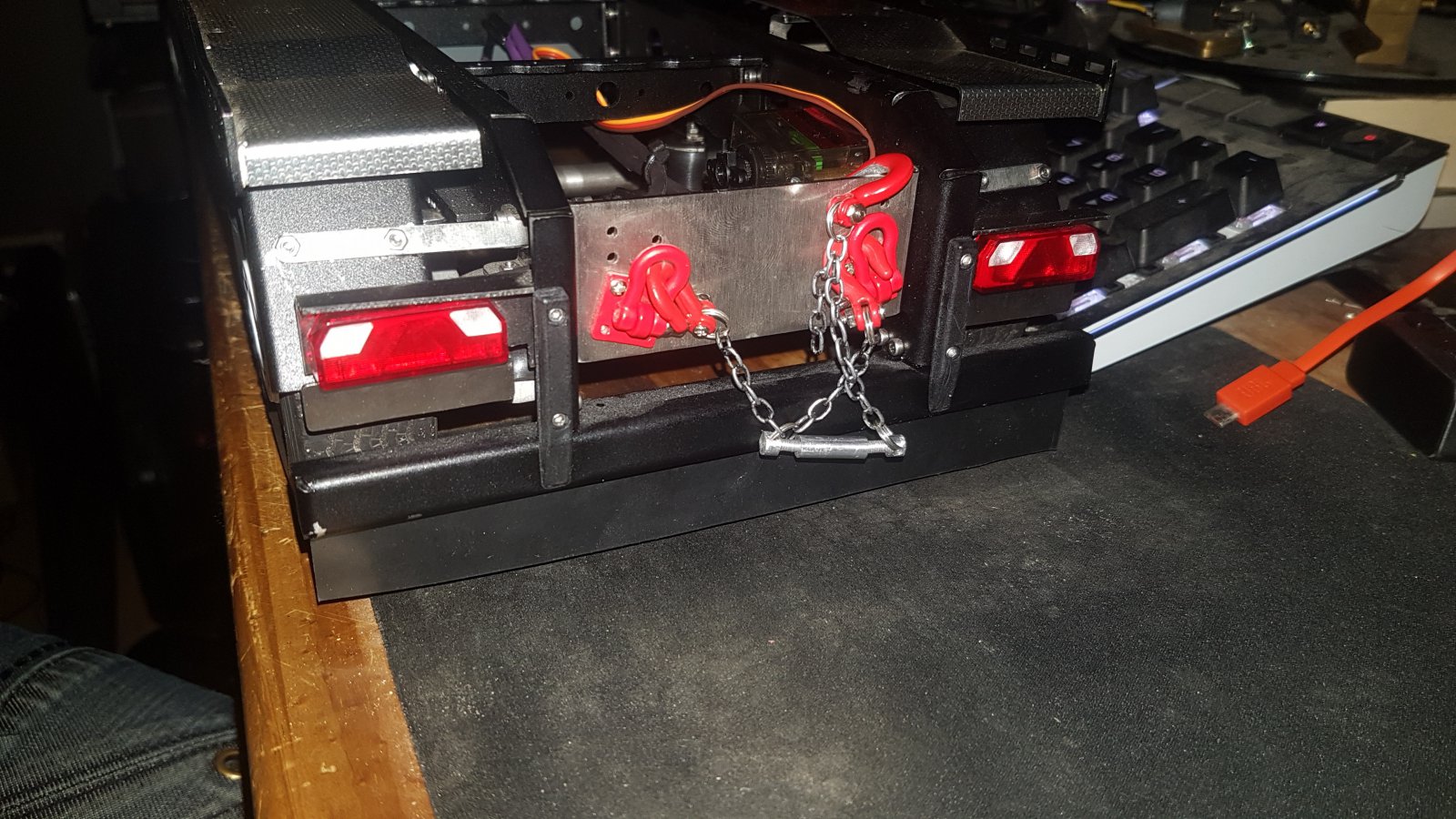

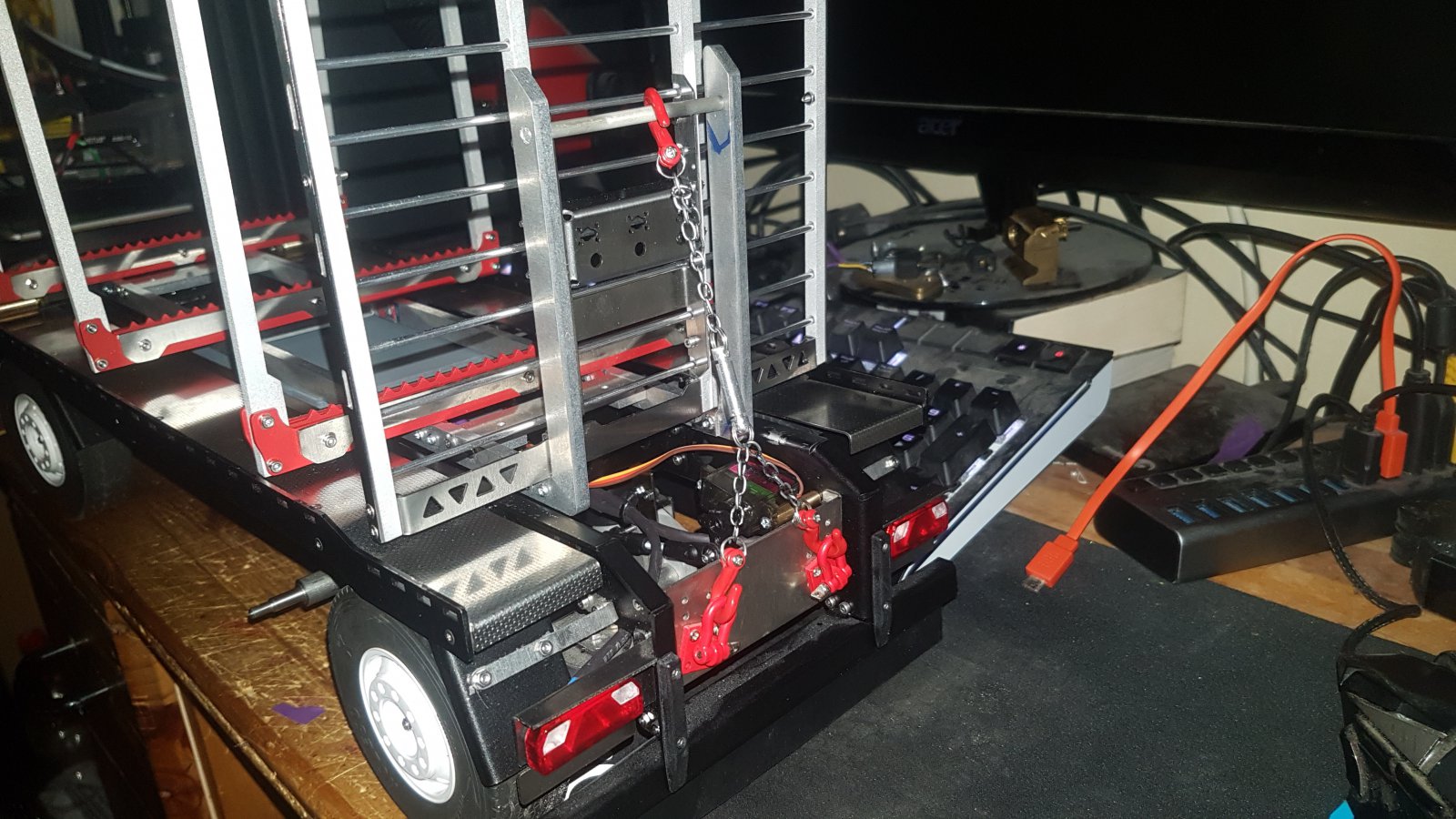

    en om de boel vast te zetten heb ik ook een sjor ketting gemaakt
    de schakeltjes van de ketting heb ik dicht gelast omdat die telkens open ging als ik de boel aan draaide. nu ziet de boel strak en gaat het geen kant op

    ozy, Hans2020, Marker en 5 anderen vinden dit leuk.
  4. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Dit gaat een bijzonder mooie truck worden

    PS. Scale parts hebben echt mooi spul en ook nog eens voor redelijke prijzen

    VOLVO FH 16 750 vindt dit leuk.
  5. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.375
    Locatie:
    Achterhoek
    Ha ha Leon dat is al een mooie truck hoor. Zie ook mijn "Special" op You tube! Raoul maakt hem alleen steeds mooier!

    Raoul, wist niet dat jij ook een 3D printer had maar de jouwe maakt wel meer rommel ;) Jij gaat dus ook in het hout! Moeten ze bij RC on Tour ook maar een terminal maken. En anders kom je naar Hengelo daar is al een houtterminal! Mooi werk !

  6. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    zodra het weer kan kom ik jullie kant rap op

  7. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan

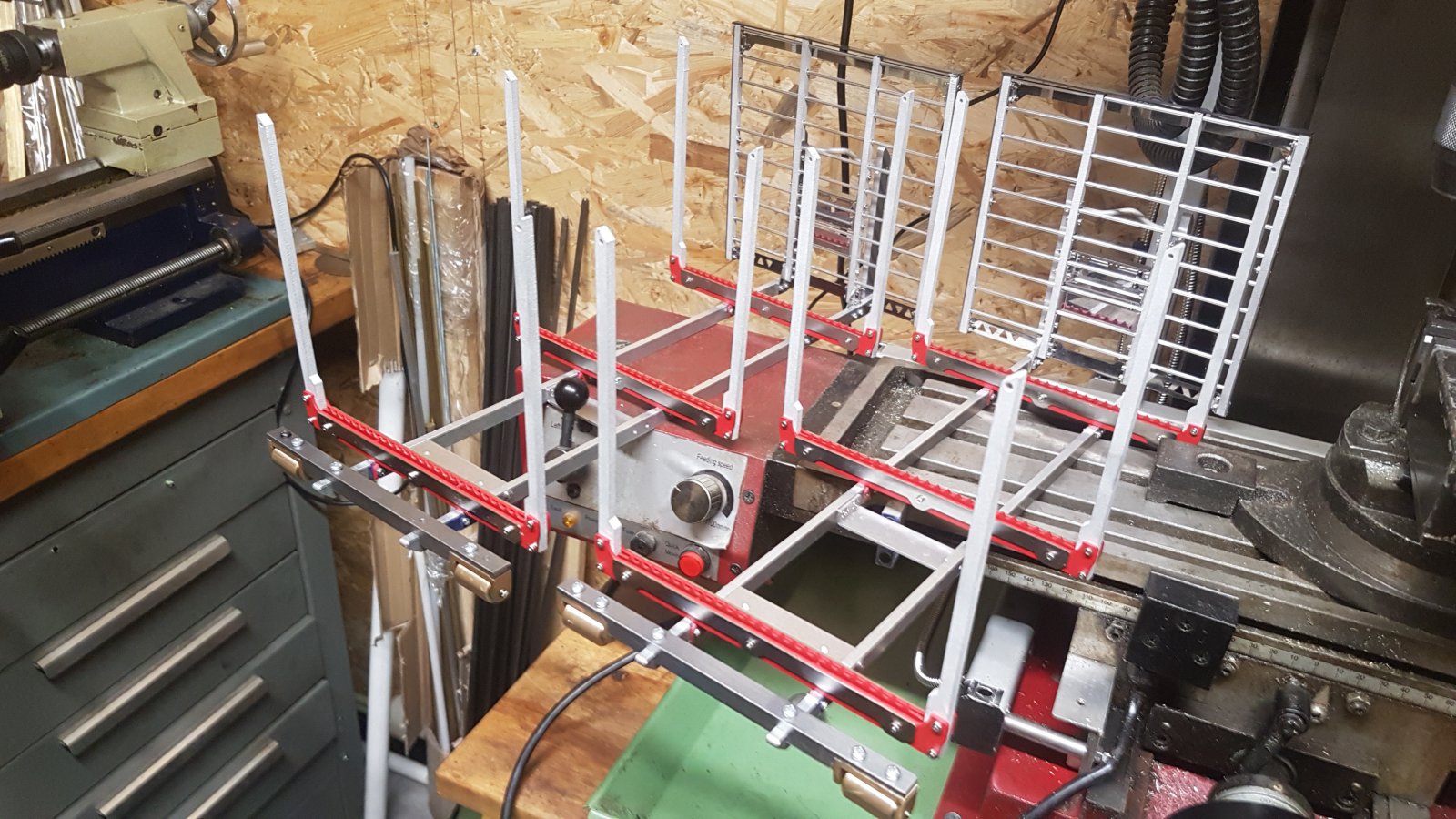

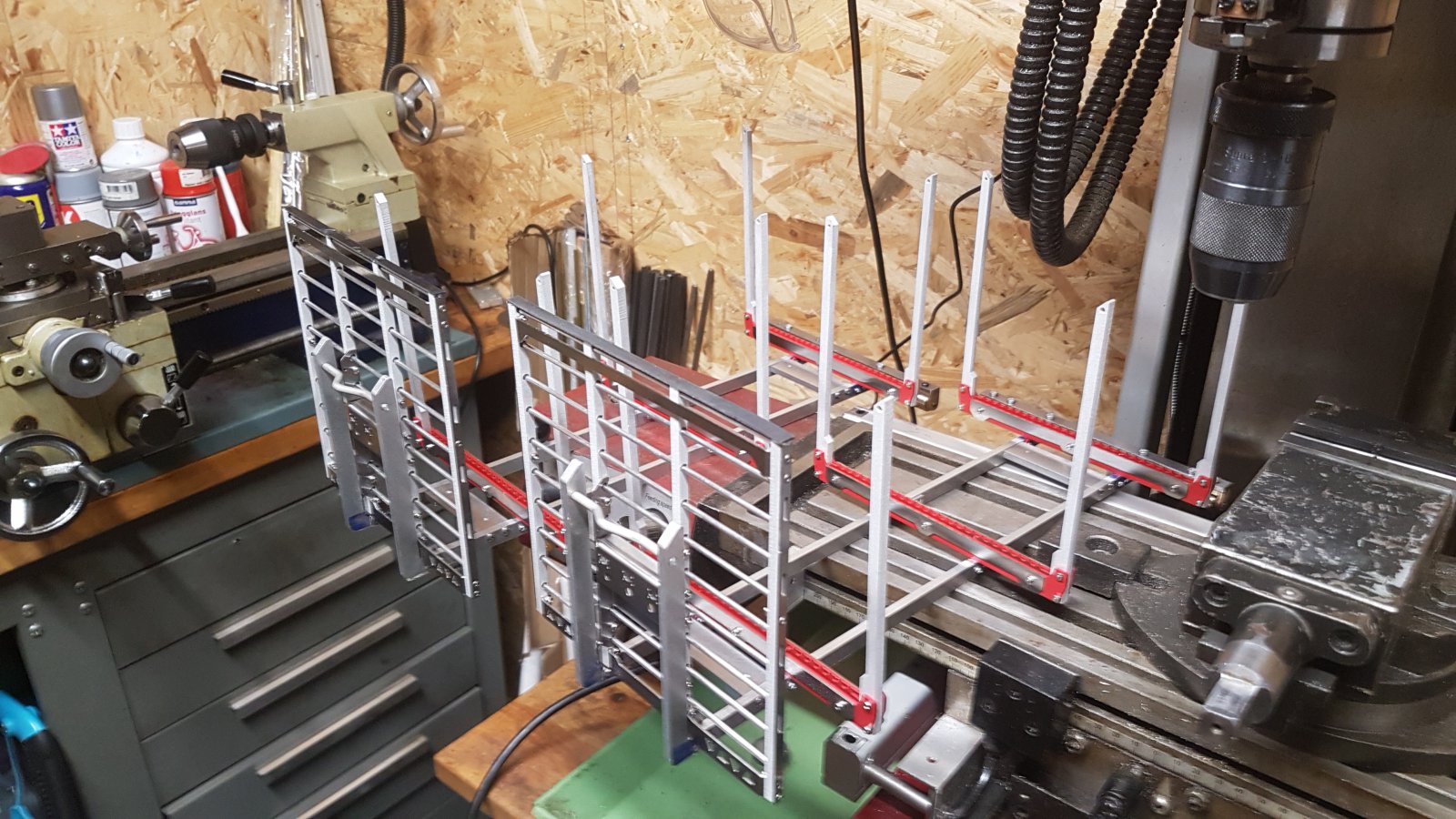

    vandaag heb ik de andere af gemaakt
    nu nog een stukje traanplaat tussen de rongen maken om de haak arm en sevo`s te beschermen tegen vuil en narigheid. volgens mij heb ik het nog niet in dit topic vermeld maar ik heb nu eindelijk goede verlichting hangen dus geen donkere foto`s meer in de werk plaats

    ozy, bvdh, Truckie en 4 anderen vinden dit leuk.
  8. bvdh

    bvdh

    Lid geworden:
    17 jan 2009
    Berichten:
    854
    Locatie:
    montfoort
    Mooi hor , laadt dat plaatje van het complete span maar komen . Ik ben benieuwd. Mvg bertus

  9. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    nog even wachten bertus het is bijna klaar

    bvdh vindt dit leuk.
  10. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    vandaag weer een productieve dag een boor en vier tappen gebroken met dank aan het lokale carbit team:)

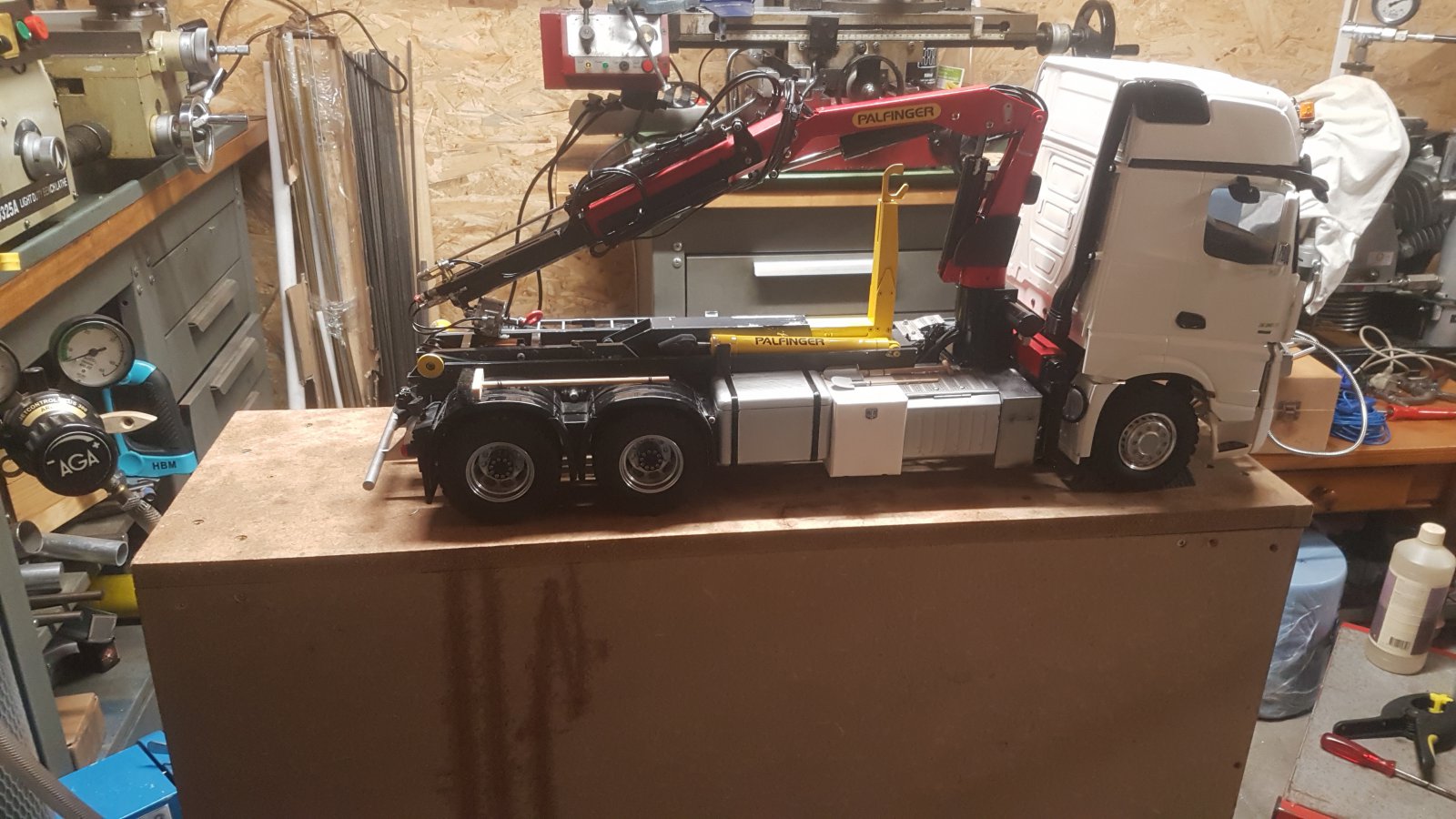

    ik ben begonnen met de actros daar miste nog iets

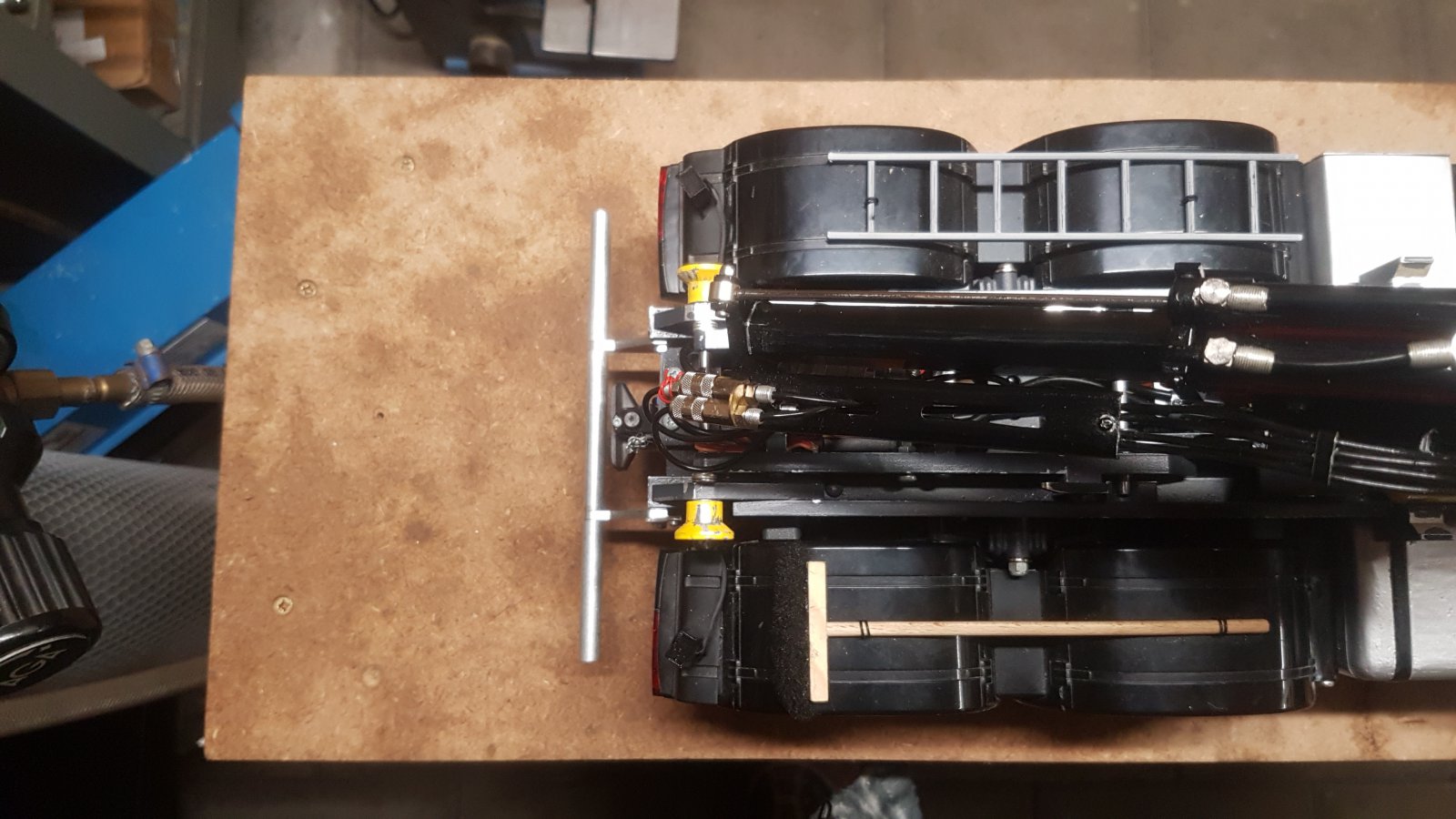

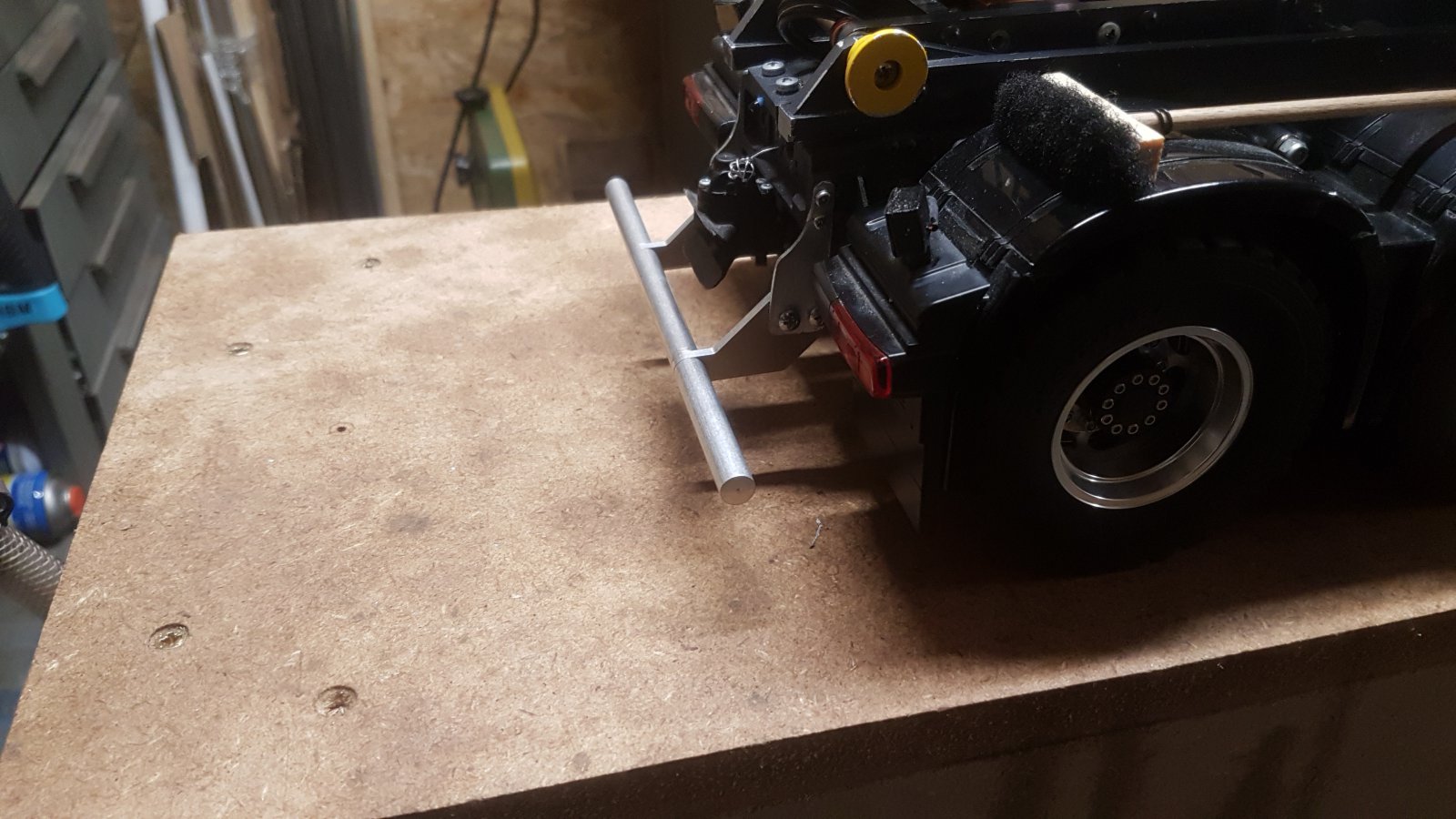

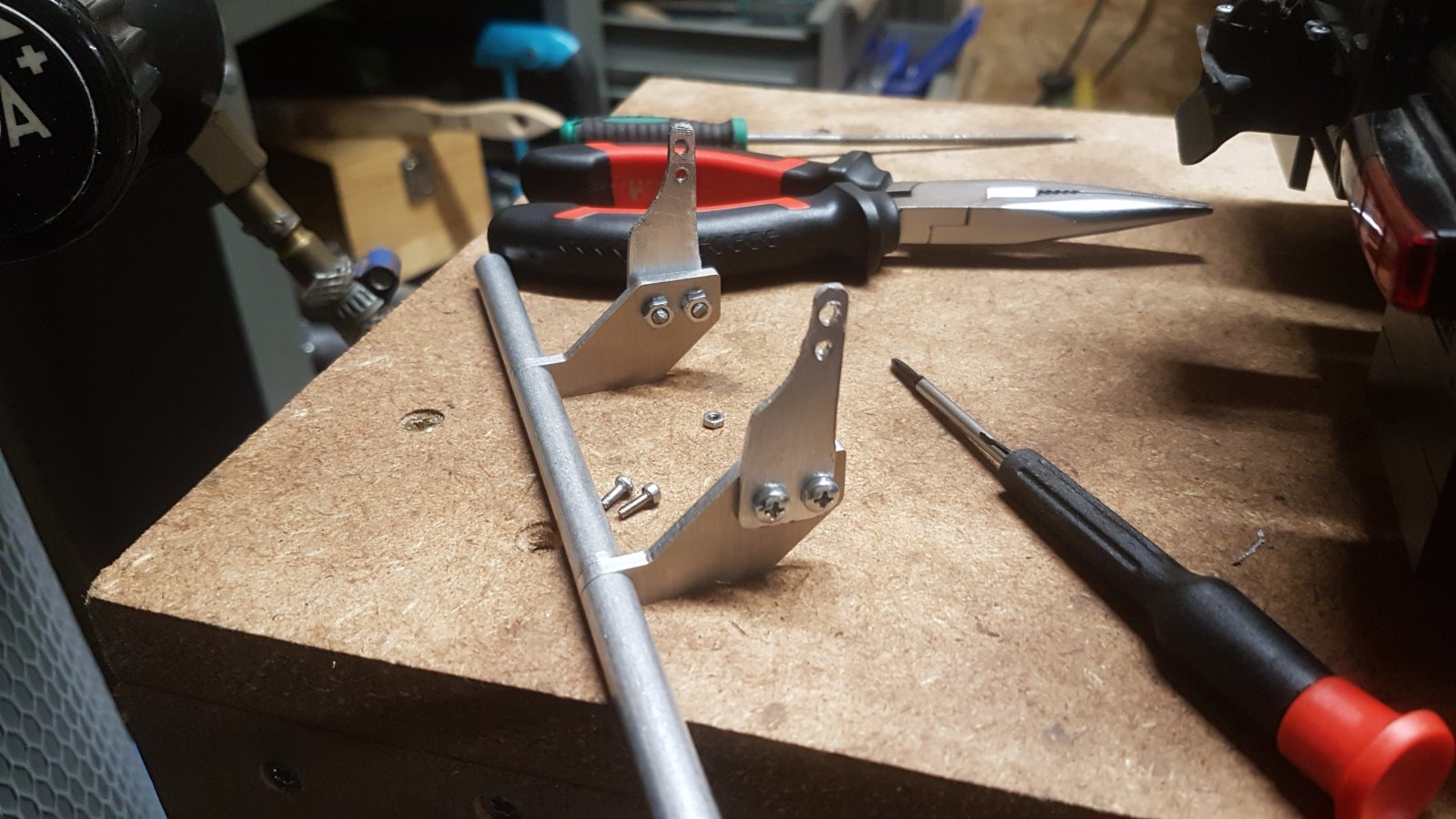

    de stootbalk bij de haakarm zat een mooi stootbalkje maar die moest ik nog passend maken
    20201231_122525.jpg 20201231_122532.jpg

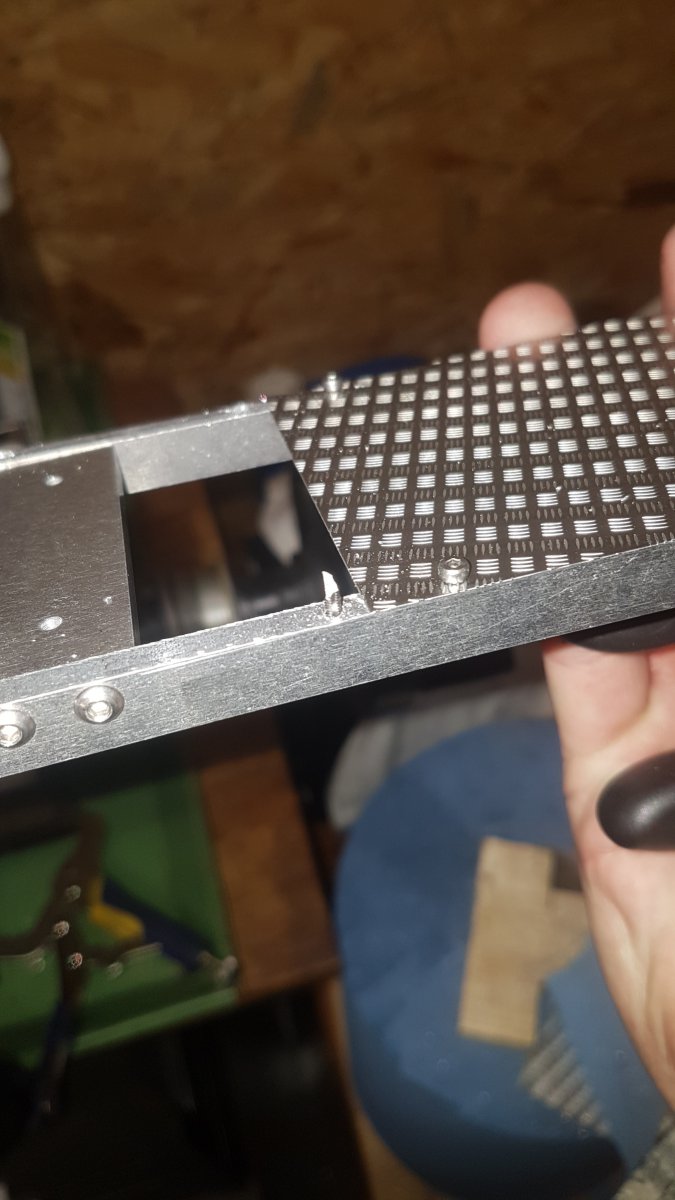

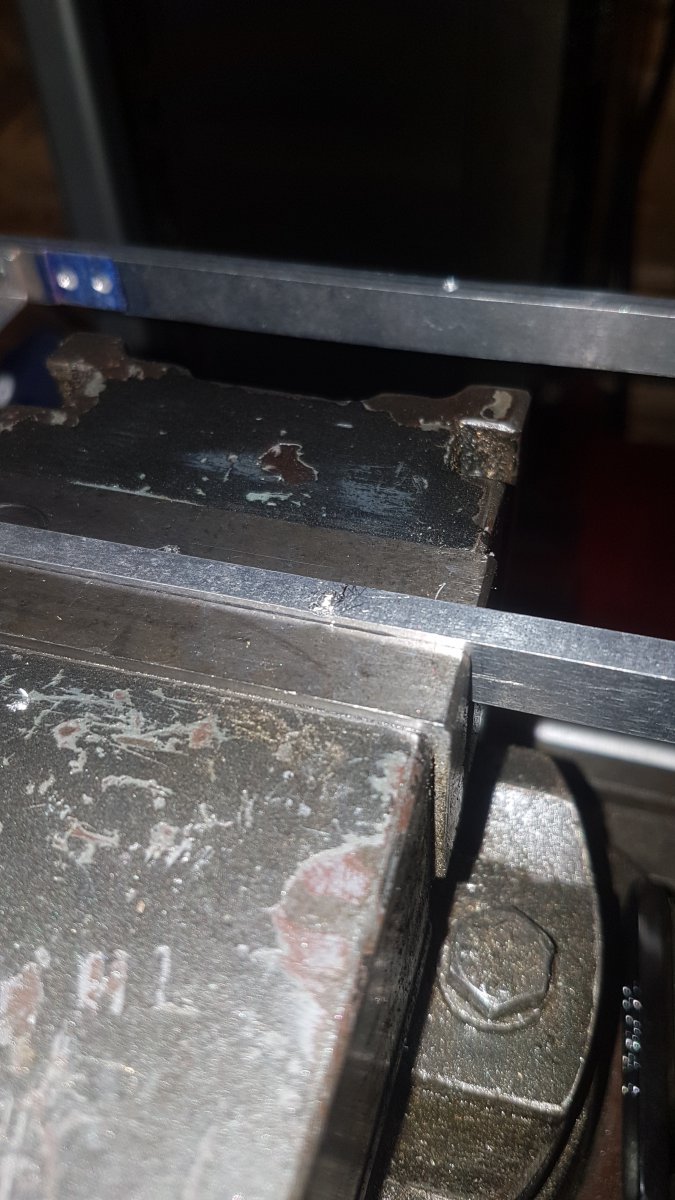

    en door met de hout opbouw en de eerste gebroken tap die ik er niet uit kreeg
    even later weer een maar deze kreeg ik er wel uit
    de rest ging gelukkig wel goed

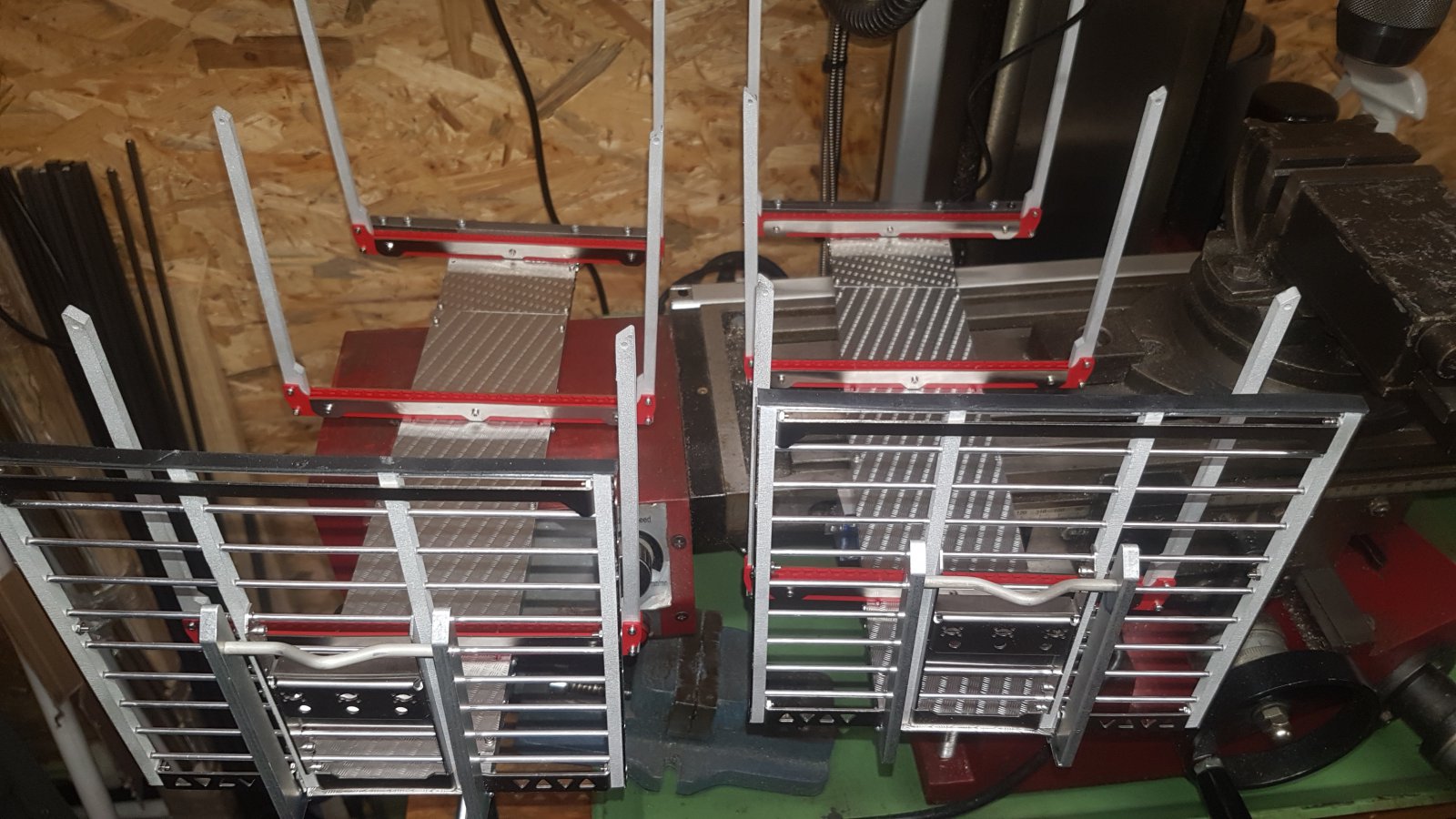

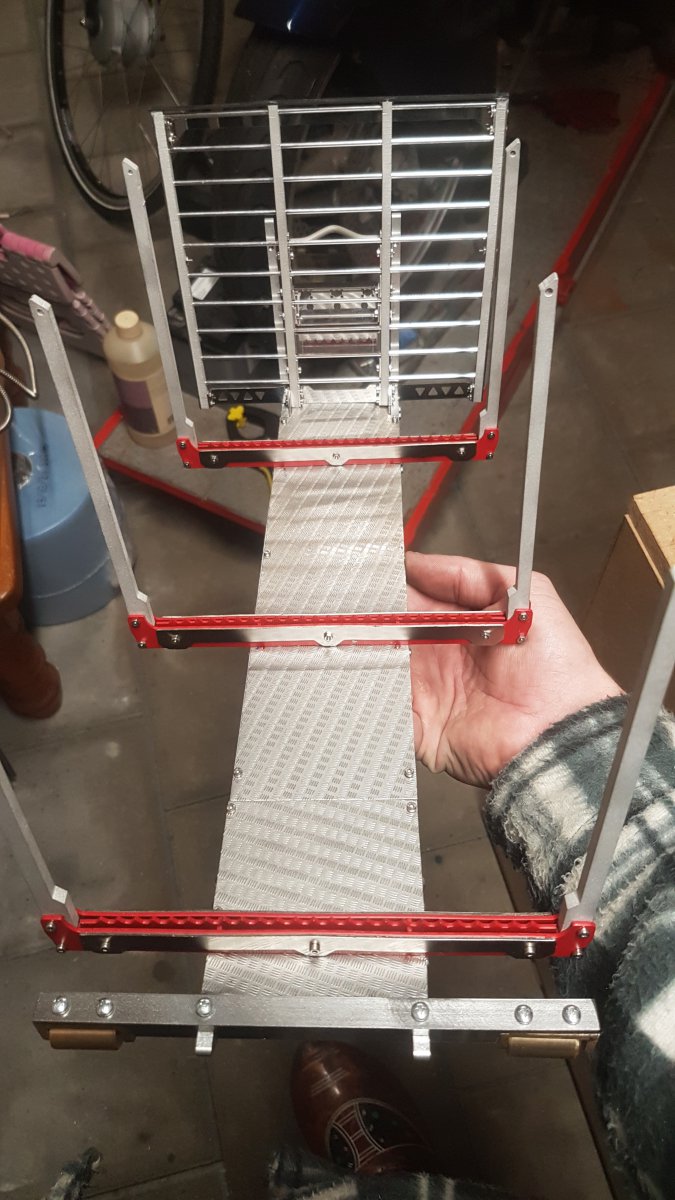

    ik had net genoeg traanplaat voor beide frames.

    bij deze wil ik ook al vast iedereen een fijne jaarswisseling wensen

    groeten raoul

    ozy, Marker, Mark300 en 3 anderen vinden dit leuk.
  11. ArjanN

    ArjanN

    Lid geworden:
    19 jun 2011
    Berichten:
    2.095
    Locatie:
    Maurik
    Geen problemen met de bumper met het oppikken van je containers.


    Voor de rest een mooie combinatie zo

  12. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    nee hoor dat gaat prima [​IMG][​IMG]

    Ro-tje, Truckie en ArjanN vinden dit leuk.
  13. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan

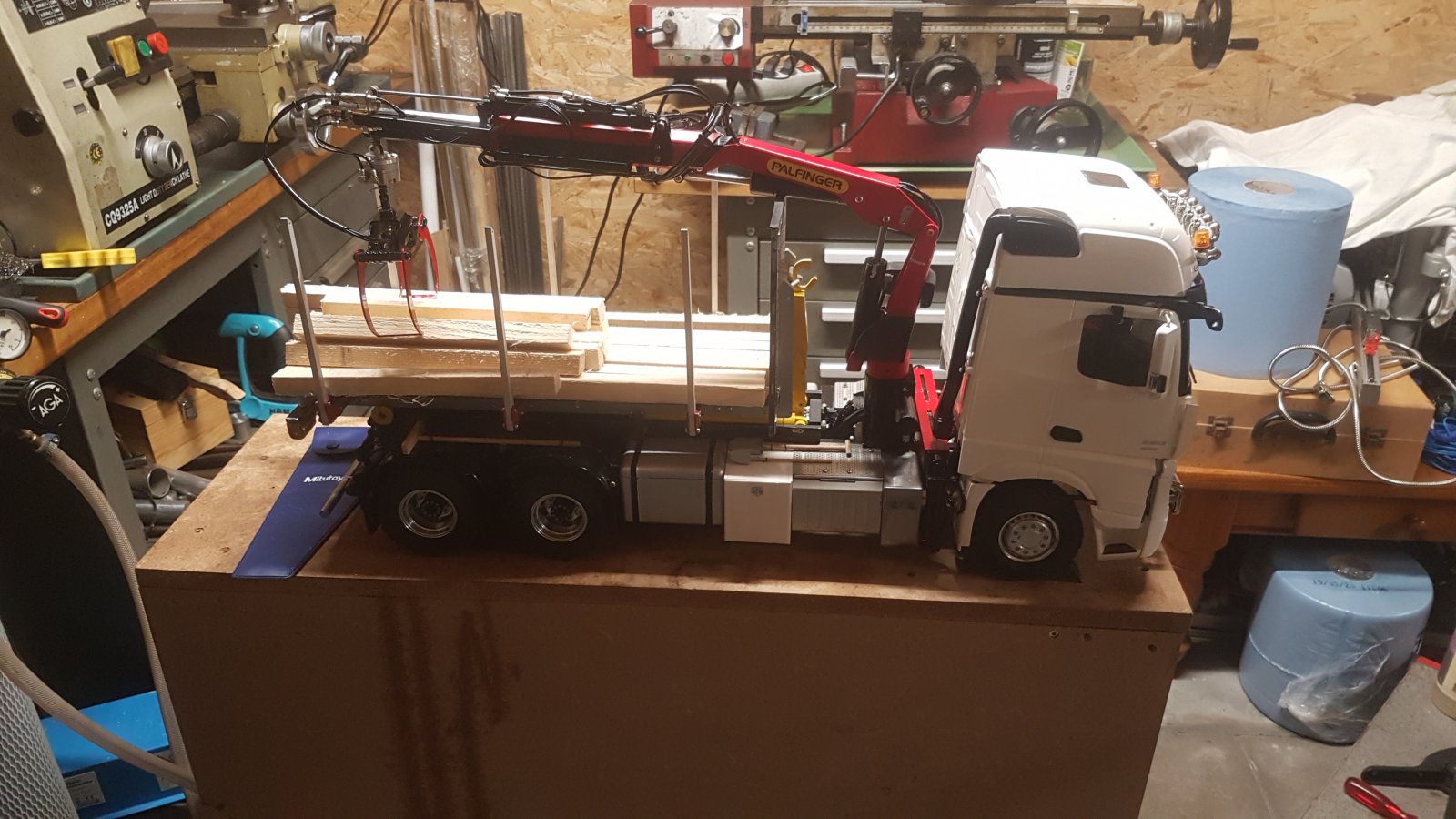

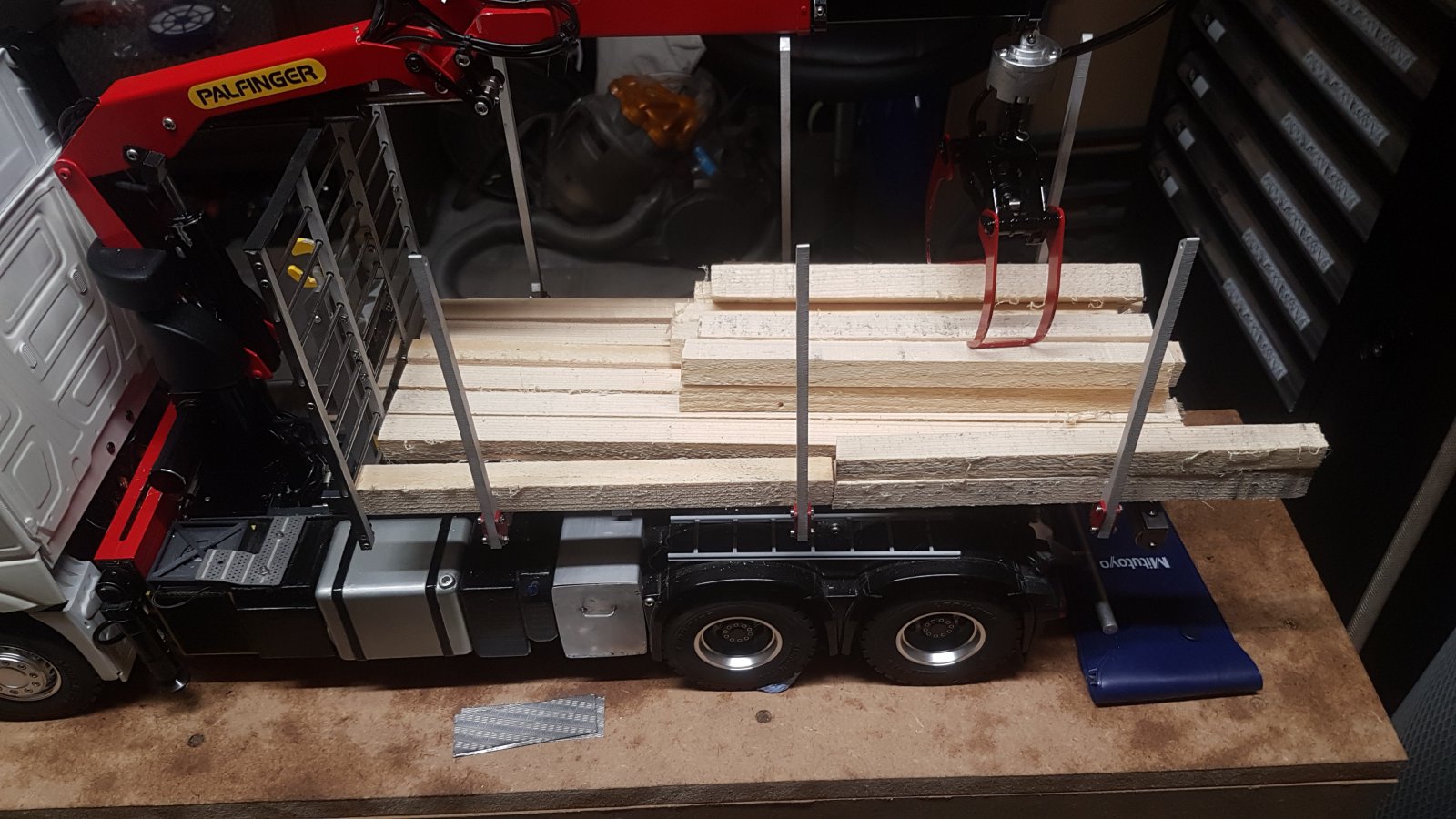

    net snel even met de kraan aan het spelen geweest. ik had er beter vier rongen op kunnen zetten inplaats van drie denk ik maar aan de andere kant ik heb afgelopen week ook weer wat mooi materiaal binnen gesleept dus ik zou er ook zo twee bij kunnen maken

    ozy, bvdh, Mark300 en 3 anderen vinden dit leuk.
  14. ArjanN

    ArjanN

    Lid geworden:
    19 jun 2011
    Berichten:
    2.095
    Locatie:
    Maurik
    Dan kan je ook.kort hout laaien.

    raoul00123 en VOLVO FH 16 750 vinden dit leuk.
  15. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Raoul,

    Tip/Advies :

    Als je weer gaat draad tappen in Aluminium, de tappen smeren met spiritus.
    De kans dat de tap breekt is dan aanzienlijk kleiner.
    De tappen breken nogal al snel in aluminium, omdat de tap hapt, vreet in het aluminium.
    En beslist niet wringen om de tap recht in het aluminium te krijgen, want dan breekt de tap ook heel snel.
    Belangrijk boren met de juiste maat boor.
    M 2 tap, 1.6 mm boren.
    M 2.5 tap, 2.05 mm boren.
    M 3 tap. 2,5 mm boren.
    M 4 tap, 3.3 mm boren.
    M 5 tap, 4.2 mm boren.

    Waarschijnlijk weet/wist je het bovenstaande al wel, maar toch.......... voor andere modelbouwers.

  16. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    je hebt gelijk pieter spiritus heb ik niet ik gebruik meestal aardig wat boor en snij olie en soms boor ik het ook al een beetje groter voor aluminium dit keer was het meer schrik wat de boel liet breken

  17. raoul00123

    raoul00123

    Lid geworden:
    20 apr 2019
    Berichten:
    267
    Locatie:
    Fryslan
    precies daar had ik geen rekening mee gehouden

  18. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Boor en snij-olie moet je niet gebruiken bij aluminium.

    Ik gebruik zelf snij-olie voor staal en rvs.
    Messing smeer ik meestal niet, alleen een beetje snij-olie bij dunne tappen.

  19. ArjanN

    ArjanN

    Lid geworden:
    19 jun 2011
    Berichten:
    2.095
    Locatie:
    Maurik
    Waarom niet bij aluminium pieter?

  20. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland

    Omdat snij-olie niet helpt bij aluminium.
    Ik gebruik ook spiritus bij het boren, frezen, draaien en het afsteken van aluminium op de draaibank.

    Ik wist dit eerst ook niet hoor, maar een Modelbouwer heeft mij dit mede gedeeld, dat alleen spiritus maar helpt voor aluminium.
    Al doende leert men, nu ik spiritus gebruik, heb ik geen problemen meer met draaien, frezen, boren en draad tappen en draad snijden.

    sandertrucker en bvdh vinden dit leuk.
