apm 2.5 werkt alleen op usb voeding?

Nicknied230

Nicknied230

Hallo allemaal,

Wij( mijn zoon en ik) zijn relatief nieuw in de wereld van tricopters en alles wat daarbij hoort.
Het volgende doet zich voor. We hebben een APM 2.5 board, zolang we deze voeding geven doormiddel van de USB aansluiting en aangesloten zijn aan het programma mission planner, lijkt alles te werken. Proberen we echter via de jumper te werken, werkt de zelfstandige stroomvoorziening van apm niet. En na aanschaf van een power module en het weglaten van de jumper werkt het ook niet. Na veel surfwerk op het internet en vele discussies later is het mij nog steeds een raadsel en zit ik samen met mijn zoon al een aantal weken met zeer mooi spul, wat niet vliegt.

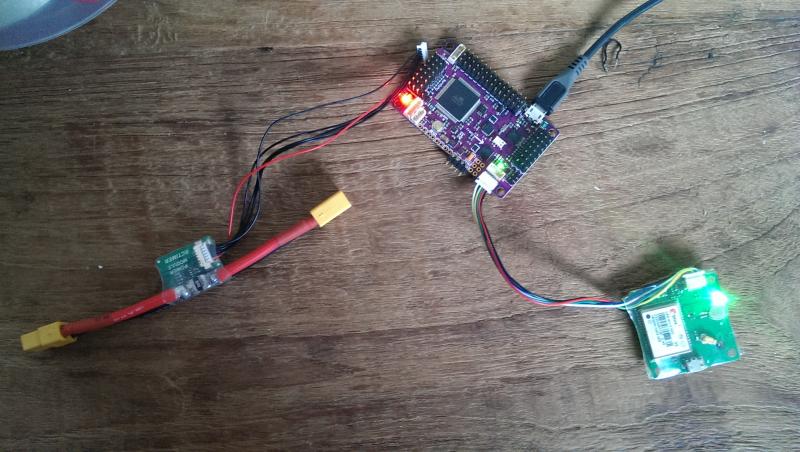

Kan iemand ons helpen. Bijgevoegd is een foto van de situatie.

Alvast bedankt!


full

Laatst bewerkt door een moderator:
Welke power module is dat ? Ik had er laatst ook 1 van BG en toen werkte het ook niet...toen ik die vergeleek met die van HK zag ik dat de + draad aan de kant van de power module aan de verkeerde kan zat. Toen dacht ik...dan draai ik hem om maar dan heb je hetzelfde probleem. De enige verklaring die ik dus heb is dat of die powermodule niet werkt of dat de draden ook andersom zitten. Ik ben helaas niet thuis anders had ik even een foto gepost.

De jumper moet er inderdaad niet op bij gebruik van de module.

Had je deze optie al eens geprobeerd ? Niet de beste manier maar wel even om te testen of de APM dan wel werkt.

No Power Module and using BEC power from two ESCs
  • If you do not have a power module and you are using servos remove JP1.
  • Provide APM and receiver power via 1 pair of ESC-BEC power wires connected to the APM INPUT connector power pins.
  • Also connect another of the ESCs power wire pair to the OUTPUT connector.
  • The BEC of a single ESC must provide sufficient power for all your servos.
  • Clip the signal power leads on your remaining ESC’s.
  • Connect all ESC signal wires to the appropriate OUTPUT connector pins
http://copter.ardupilot.com/wiki/co..._Not_Connected_Requirements_JP1_Not_Installed

Geeft de powermodule wel 5 volt, er zijn namelijk ook powermodules die geen stroom leveren aan de apm.
Probeer eens 5volt aan te sluiten op één van de inputs (wel alle andere kabels voor de zekerheid van je apm afhalen) en dan kijken of de apm opstart.

voyager4 zei:
Geeft de powermodule wel 5 volt, er zijn namelijk ook powermodules die geen stroom leveren aan de apm.
Probeer eens 5volt aan te sluiten op één van de inputs (wel alle andere kabels voor de zekerheid van je apm afhalen) en dan kijken of de apm opstart.
Klik om te vergroten...


Bedankt voor je snelle reactie!

de power module staat in de beschrijving als zijnde de juiste voor het voeden van de apm met max. 5.3 volt. Kan het dan toch zijn dat dit niet functioneert?

Schiksie zei:
Welke power module is dat ? Ik had er laatst ook 1 van BG en toen werkte het ook niet...toen ik die vergeleek met die van HK zag ik dat de + draad aan de kant van de power module aan de verkeerde kan zat. Toen dacht ik...dan draai ik hem om maar dan heb je hetzelfde probleem. De enige verklaring die ik dus heb is dat of die powermodule niet werkt of dat de draden ook andersom zitten. Ik ben helaas niet thuis anders had ik even een foto gepost.

De jumper moet er inderdaad niet op bij gebruik van de module.

Had je deze optie al eens geprobeerd ? Niet de beste manier maar wel even om te testen of de APM dan wel werkt.


No Power Module and using BEC power from two ESCs
  • If you do not have a power module and you are using servos remove JP1.
  • Provide APM and receiver power via 1 pair of ESC-BEC power wires connected to the APM INPUT connector power pins.
  • Also connect another of the ESCs power wire pair to the OUTPUT connector.
  • The BEC of a single ESC must provide sufficient power for all your servos.
  • Clip the signal power leads on your remaining ESC’s.
  • Connect all ESC signal wires to the appropriate OUTPUT connector pins
common-APM 2.5 and 2.6 Overview | ArduCopter
Klik om te vergroten...

Bedankt voor je snelle reactie!

Deze zag ik inderdaad ook voorbij komen, maar helaas zonder resultaat...

probeer het eens te meten met een multimeter zodat je zeker weet dat de powermodule die 5.3 volt geeft. Heb je het geprobeerd om via een input 5 volt op het bordje te zetten?

Dan is die APM defect vrees ik.....als je hem aan beide zijde met een esc voed zou hij echt moeten opstarten lijkt mij. Je gebruikt toevallig geen esc's zonder bec neem ik aan ?

voyager4 zei:
uhhhh heb je de + en - wel op de juiste pin gezet? Ground (zwart) hoort bij de apm op de buitenste pin en de + rood op de middelste.

zo zou de apm moeten opstarten:

Foto:
https://drive.google.com/file/d/0ByfZjMJgTQ1NRm5XcWZNcmI0dXM/edit?usp=sharing

Klik om te vergroten...


Ik vrees het ergste...net 5 volt op deze manier op de input gezet (met de draadjes juist), maar helaas gebeurt er weinig. Toch vreemd dat via de voeding van de usb de cirkel wel rond is, maar via deze manier niet. Het zijn toch neem ik aan dezelfde schakelingen??

Er lopen twee rails met 5 volt


misschien ligt de diode eruit?

En wat ik ervan begrepen heb is dat je de boel ook kunt opblazen als je usb en 5 volt tegelijk aansluit. Bij mij is dat gelukkig nooit een probleem geweest maar ik heb er wel over gelezen dat er bordjes zijn waarvan de 3.3 volt regulator er uit werd geblazen.

Ik vond dit nog:
http://diydrones.com/forum/topics/apm-2-5-no-lights-on-battery-but-works-with-usb
Lees laatste berichtje, dat ook aangeeft dat de 3.3 v regulator is opgeblazen.

Lees onderstaande link even goed door daar vind je hoe je kan testen of je diode (fuse) of regulator zijn doorgebrand.
http://www.dronetrest.com/t/apm2-5-power-module-burned-out/12

Laatst bewerkt:
