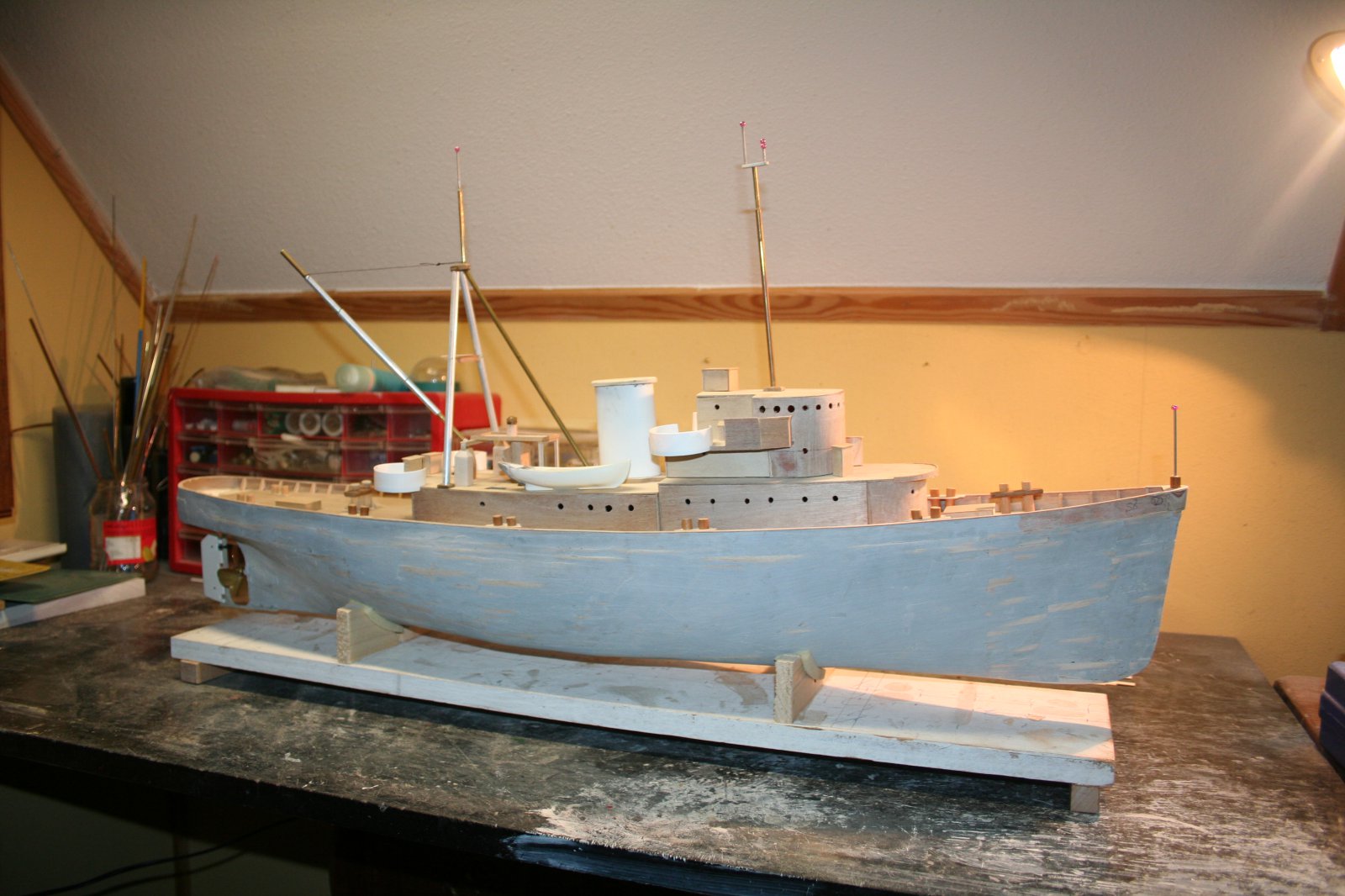

ATF 67 Apache

Goed avond,

Zoals bij afsluiting AM 14 topic beloofd , nieuw topic over ATF 67, Apache.

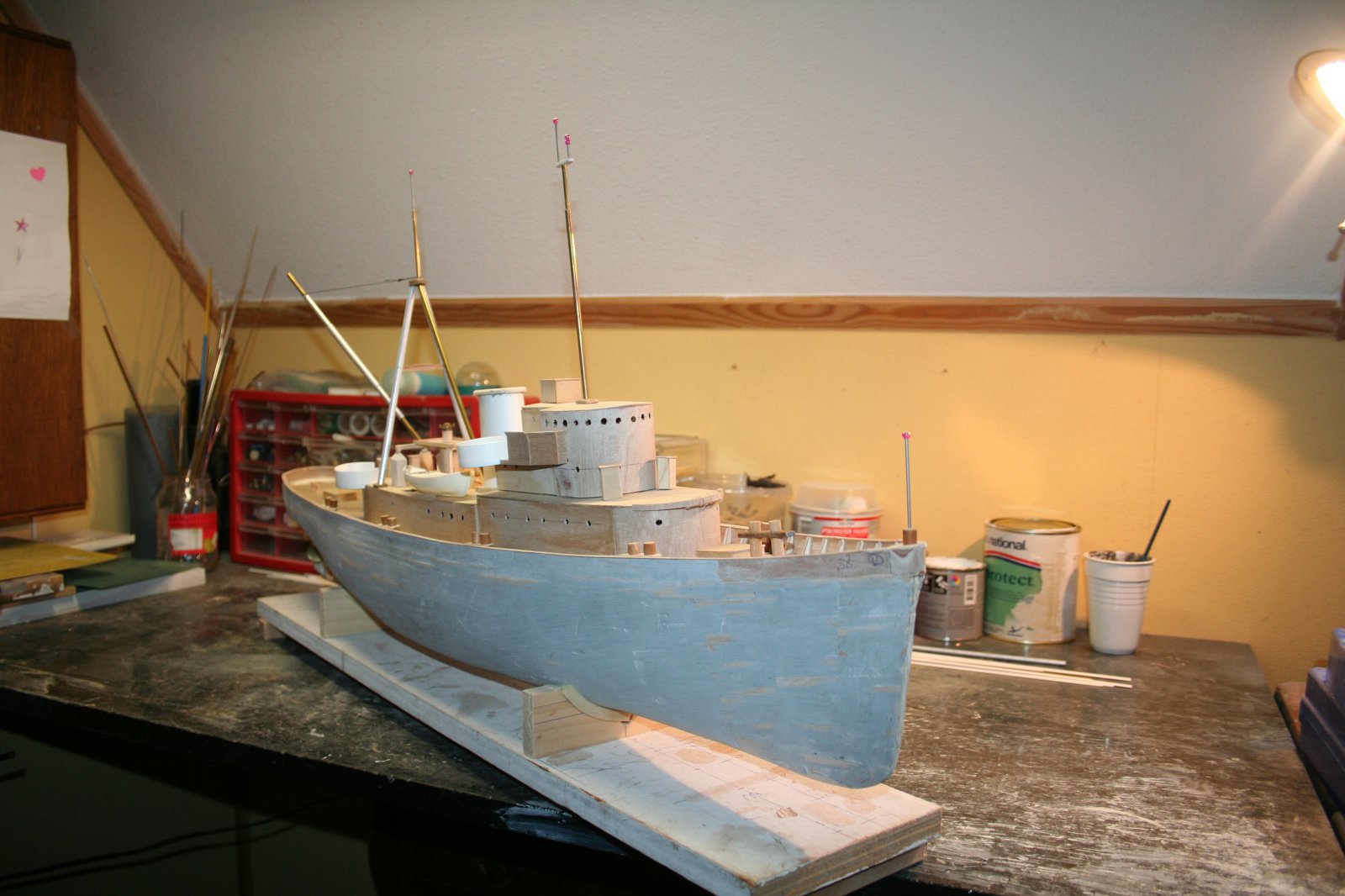

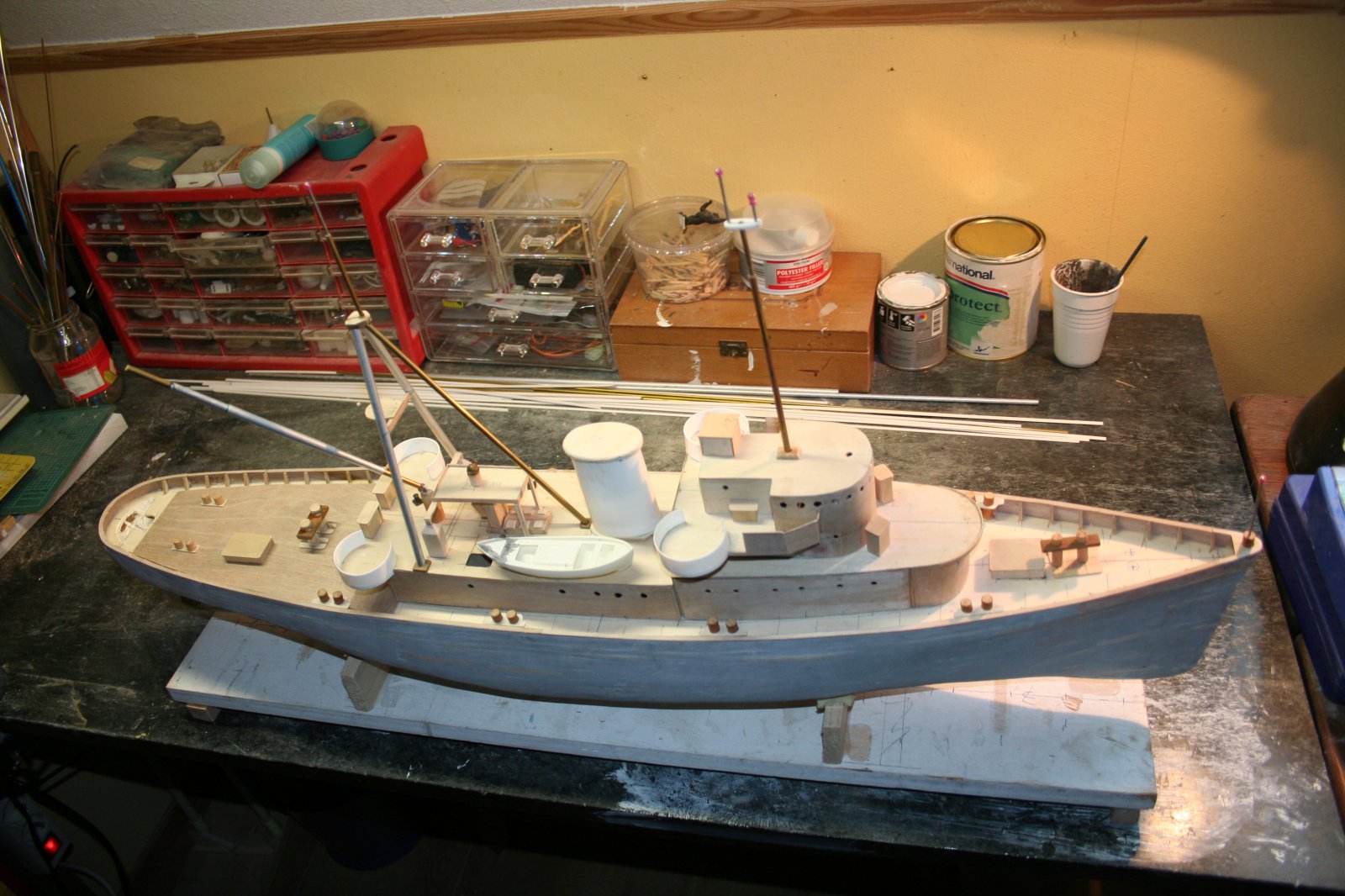

Ben al een stuk verder:

• Romp geschuurd en in 1e laag polyester plamuur .
• Daarna romp geschuurd.
• Verschansing gemaakt , met steunen erachter. En plat er bovenop.
• Bolders op verschansing aangebracht.
• Schoorsteen gemaakt.

• Voormast mee begonnen , evenals met achter-mast.
• Ronde bescherming platen om geschut posities aangebracht.
• Diverse luiken en munitie kisten gemaakt.
• Roer gemaakt en geplaatst.
• Gaten in opbouw geboord voor patrijspoorten.
• De beting gemaakt, ook de voorste , welke dwars over de ankerlier komt te staan.
• Platform voor "fire monitor" en kompas gemaakt.


Binnenkort aantal items kopen zoals : patrijspoorten , ankers , scepters etc.
Ook zijn de draadrollen voor lieren en de kaapstanders in de maak , door een goede kennis.
Ik ga proberen om de vier lieren zelf te maken.
De bewapening laat ik waarschijnlijk 3D printen , maar dit wordt wel duur , circa € 135,-.
Dus eerst nog maar even sparen, kan er in laat stadium nog wel op.

Voor de foto's en verslag voorgaand aan deze , zie topic over AM 14.

Tot zover.
Gr. Menne



Goede morgen,

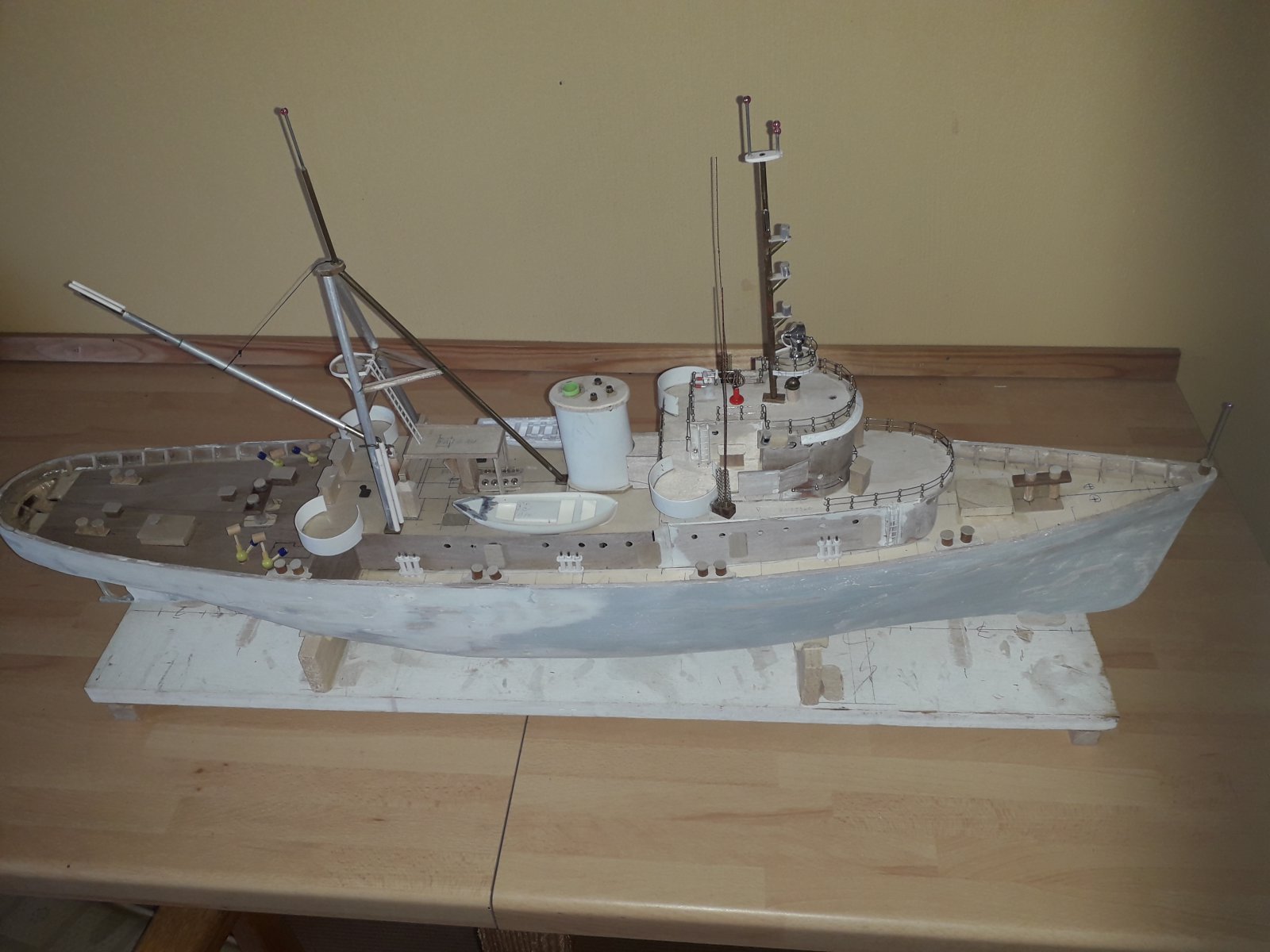

We zijn alweer wat verder:

• Romp volgegoten met blanke lak en laten inzuigen in houtwerk
• Romp voor de 2e maal in polyester plamuur gezet en geschuurd. Moet nog wel paar laagjes op.

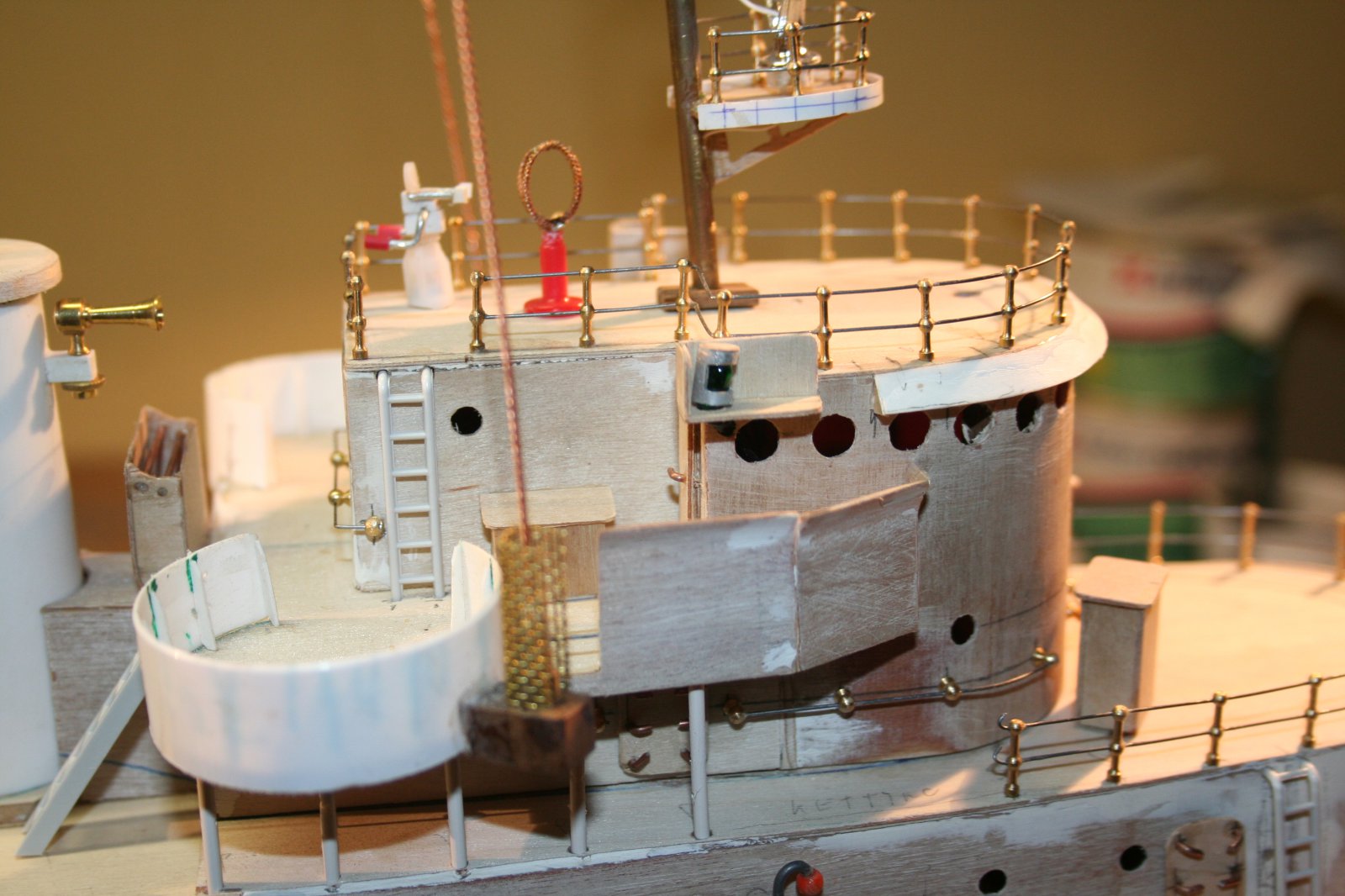

• Reling werk op stuurhuis en voorste deel B-deck gemaakt.
• Diverse luiken en toegangen en dieptebom werpers (van blauwe en gele kraaltjes ;-) gemaakt op achter,- en voordek.
• Verlichting in voormast , boordlichten en voorste schijnwerper gemonteerd en brandend gemaakt .
• Antennes op stuurhuis gemonteerd.

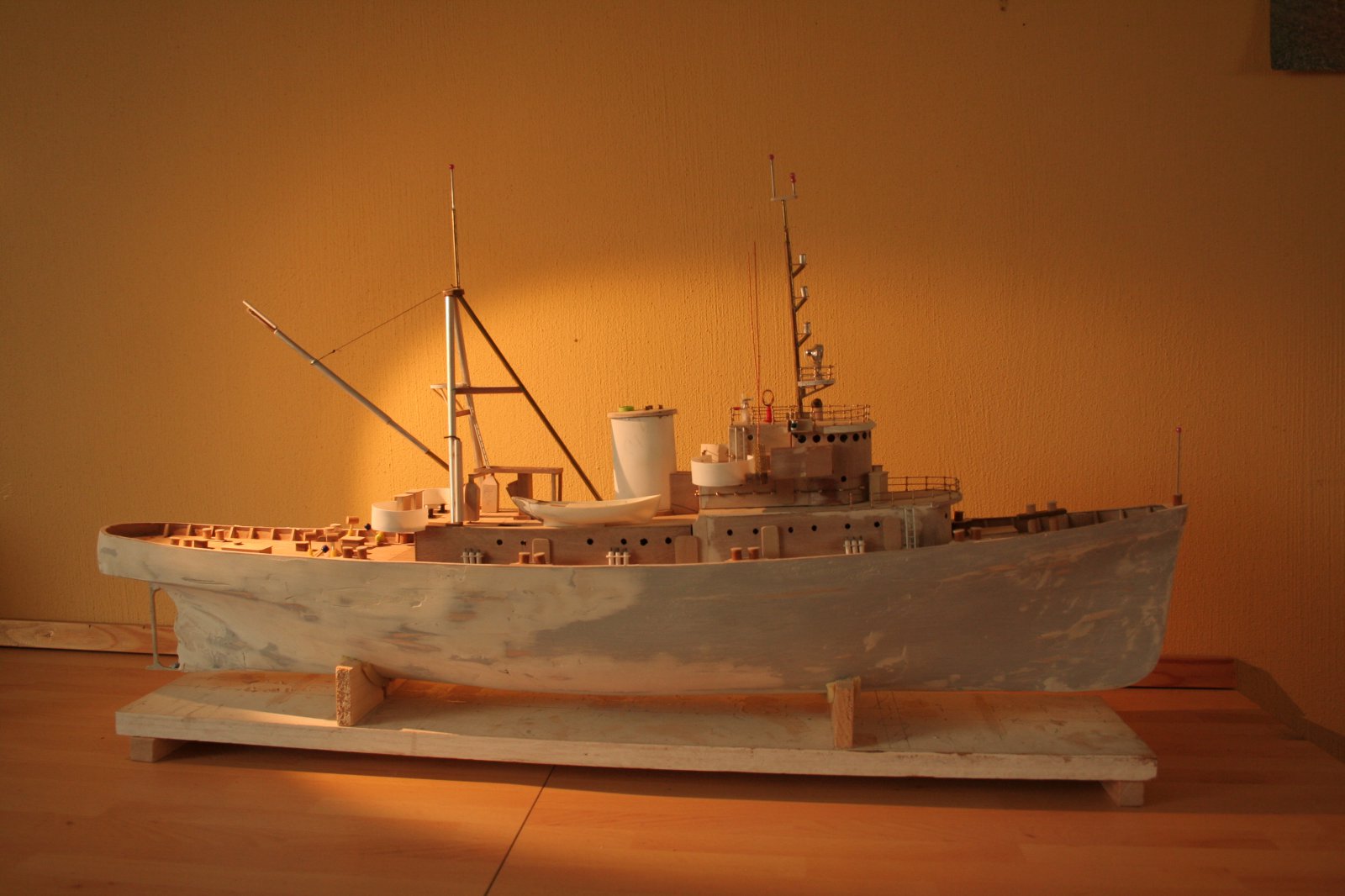

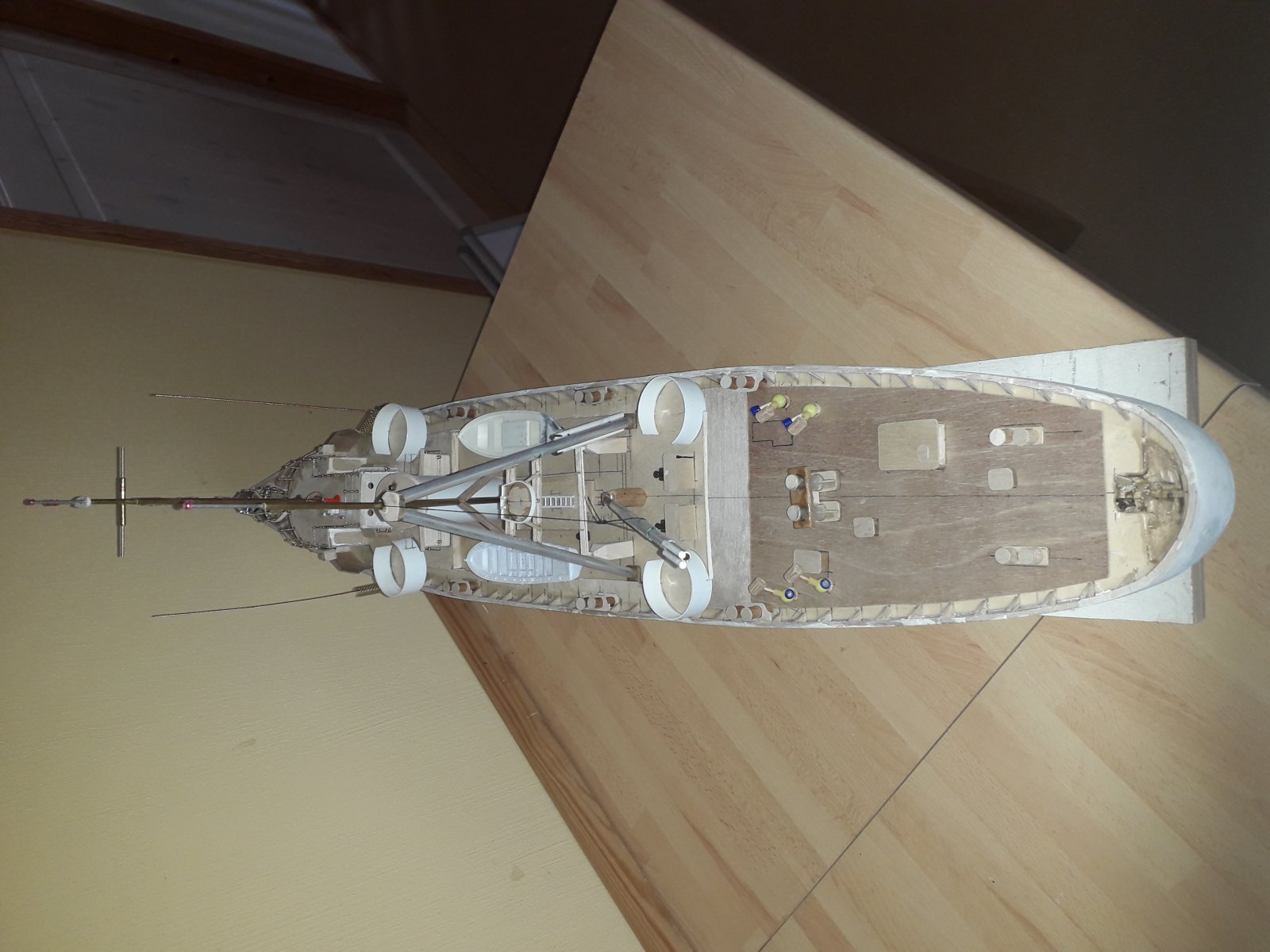

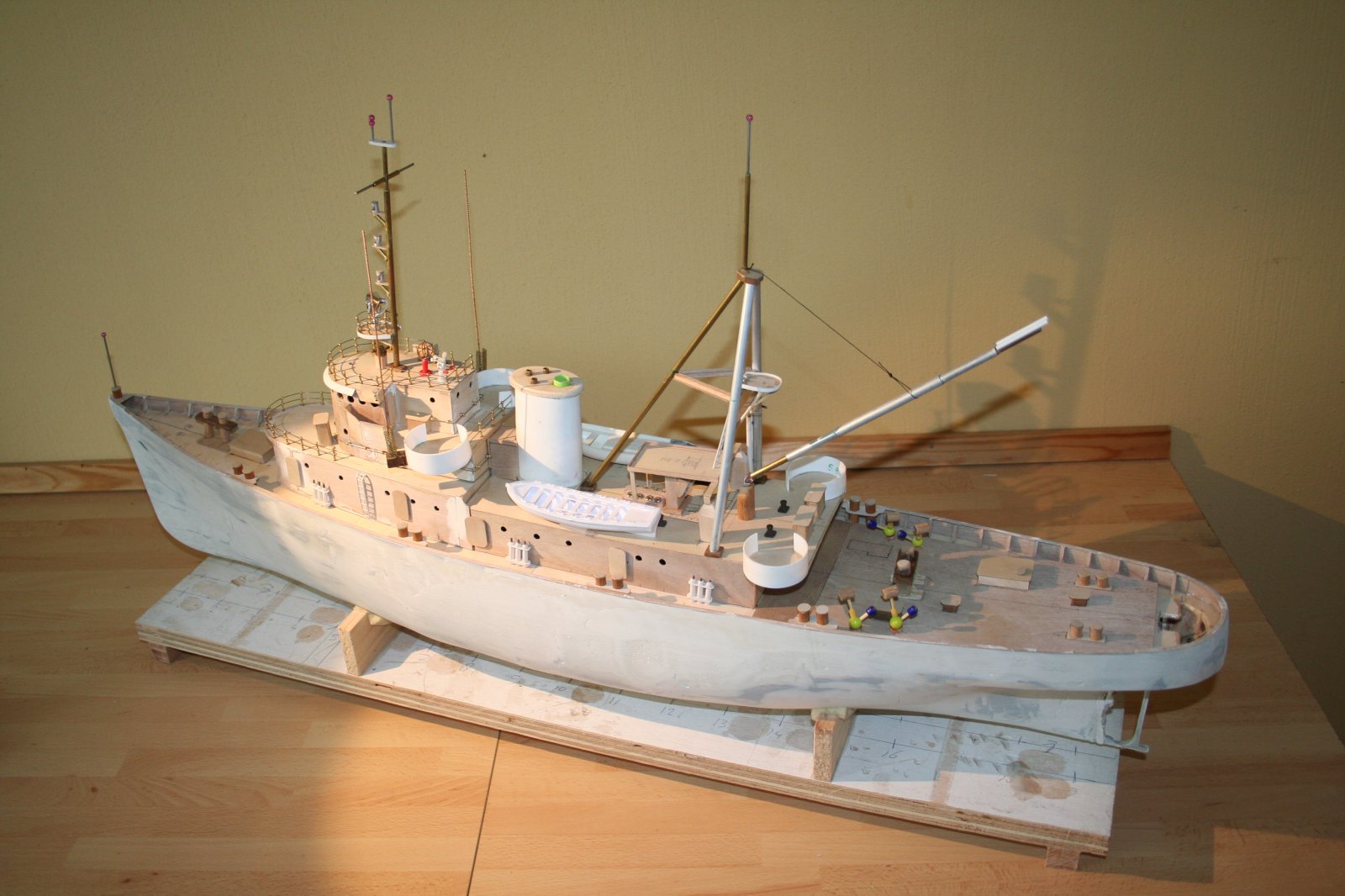

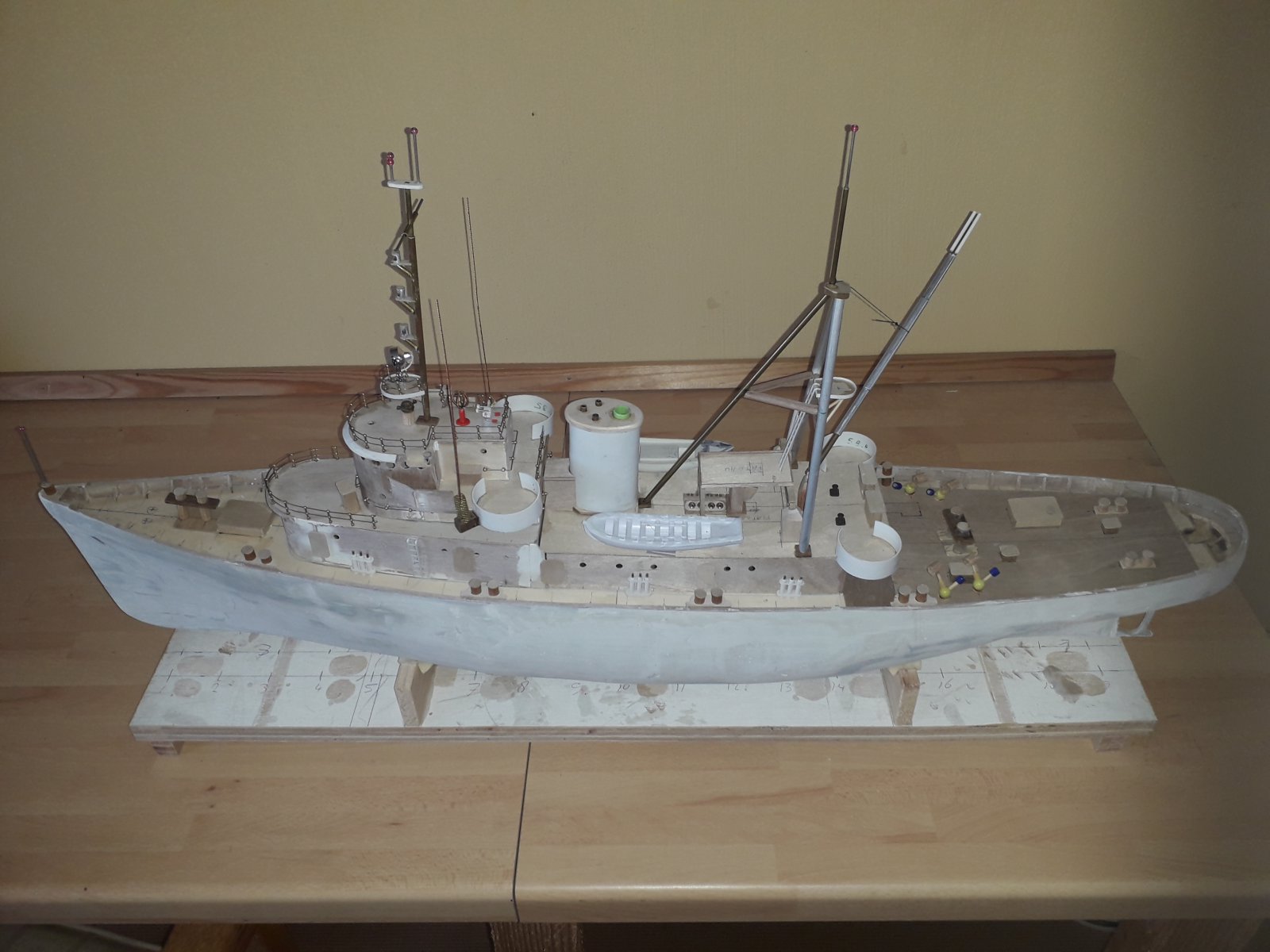

Hierbij enkele foto's.
Gr. Menne Bekijk bijlage 392448 Bekijk bijlage 392449 Bekijk bijlage 392451 Bekijk bijlage 392452 Bekijk bijlage 392454 Bekijk bijlage 392455



er is iets mis met de foto's, zie enkel de link naar foto boek.



En nu de foto's.



Ziet er zeer netjes gebouwd uit.
Jje spreekt van geschut in 3D print te kopen. Heb je al eens gekeken naar in messing ge-etst geschut? Dat moet je nog zelf wel in elkaar steken maar als ik naar je werk kijk zal dat geen probleem geven. Weet niet of het in de juiste schaal te verkrijgen is en of het goedkoperis.
succes met de verdee bouw



Wordt al een heel schip Menne! Is deze ook zo rank als Trudy, of heb je nog geen idee? Succes verder met het afwerken. Gr. Klaas.



Dag Marc,
Heb je misschien een linkje voor mij , aangaande messing ge-etst geschut?
Ga ik even zoeken. 3D printen en kopen is inderdaad nogal duur , al gouw € 130,-
Gr. Menne



Menne, mag ik eerst vragen in welke schaal je aan het bouwen bent, ik vermoed 1/72 of 1/48 is moeilijk te zien op foto.
Maar in bijde schalen zijn er wel enkele bouwdozen waarin de nodige wapens voorkomen.vb: de pt van revel (1/72) kost rond 25€ en dan heb je reeds 3 van de 5 wapens die je nodig hebt. maar als je wat zoekt zijn er nog meer mogelijkheden.
De messing wapens zijn er vanaf 1/100 en nog kleiner.
vgr Marc



Dag Marc,
Ik bouw 1:75 , dus 1:72 past ook wel.
Ik ga wel even zoeken bij Revel.
Dank je voor de tip.
Ben eerst een paar uur aan het schuren geweest. De polyester plamuur van de Action liet los , geen goede hechting op Albastine plamuur. Ook is de plamuur van de Action veel te zacht , het werd niet bikkelhard. Zelfs na 1 week uitharden niet. Zonde van het geld en de tijd. Dus mijn advies : gebruik geen plamuur van de Action.
Nu is mijn romp mooi glad , op plekken zelfs tot op het hout. Ik denk eraan om romp nu maar in de spuitplamuur (van Albastine natuurlijk) te zetten en daarna paar keer te rollen met epoxy. Of zou er toch eerst nog polyester plamuur tussen moeten? Voor de sterkte is het niet nodig.
Gr. Menne



Menne, Zou haar gaan rollen met epoxy, dof schuren en dan de kleur erop. Om te voorkomen dat het rode? onderwaterschip vlekkerig doorschijnt zou je er een grijze tussenlaag op kunnen zetten. Als de romp glad is waarom dan nog plamuur? Succes ermee! Gr. Klaas.



Hallo Marc,

Op de site van Revell kon ik niets vinden.
Wat bedoel je met "pt van revell" ?
Misschien kun je toch een linkje sturen.
Of van een andere plastic model merk.
Vroeger had je ook zoiets als "Airfix"?
Bestaat deze nog?

Gr. Menne



Menne, Heb ooit wel gezien welk formaat geschut je zocht. Was het geen 20 en 40 mm Bofors? Hier een 40 mm exemplaat, dat je wel aan zult moeten passen.
https://www.toprc.nl/airfix-bofors-...AvDMWsvrsnMMCAXHjRMieqBKV_Rv6BD0aArw6EALw_wcB
En kijk bij Revell even voor de Patrol Torpedoboat 1:72. Gr. Klaas.



Dag Klaas,

Het Airfix 40 mm Bofors kanon , is dat een luchtafweer kanon?
Op de Apache staat:

• 1 stuks: single 3"/50 gun mount (deze staat voorop B-deck, voor stuurhuis)
• 2 stuks: twin 40 mm AA gun mounts (deze 2 zijn luchtdoel afweer mitraileurs (of kanonnen), PS en Sb achter op b-deck)
• 2 stuks: single 20 mm AA gun mounts ( deze 2 zijn luchtdoelafweer , PS en SB van stuurhuis)

Volgens mij had jij de 40 mm Bofors bedoeld voor de 3"/ 560 mm gun?
En om een complete Torpedo boot te kopen voor een paar mitraileurs?
Misschien heeft een modelbouwer deze boot eens gebouwd en een plaatje (3D?) van de mitraileurs op deze boot?
Ik ben niet zogoed in bewapening , dus ik kom er niet echt uit.

Graag uw advies.
Gr. Menne



Hallo Menne, Ook ik ben niet goed in wapens en heb zo goed mogelijk gegoogled.
Googlend op 40 mm AA gun kom ik deze tegen bij Krikke in Groningen. Maar dat is een enkele. Die had ik niet bedoeld voor de 3,5"
https://www.modelbouwkrikke.nl/contents/nl/p43837_ibg-ftf-036-polish-bofors-40mm-aa-gun.html
De enkele 20 mm bij Shapeways, maar die had ik dacht al gestuurd.
https://www.shapeways.com/product/AXLDY3Q6Y/1-72-usn-oerlikon-20-mm-single
De 3"/50 is ook te vinden op het internet, maar dat wordt ook een dure.
http://nautilusmodels.com/72-051.htm
Het beste ben je denk ik af bij Shapeways, maar dat loopt in de papieren.
Je kunt ook eens als je in de buurt bent binnenlopen bij Krikke en overleggen of zij iets hebben wat je behoefte dekt.
Een andere optie is om op het internet zoveel mogelijk info te verzamelen en kijken of je het (eventueel gestileerd) kunt nabouwen.
Of je zet alleen de sokkels erop, zoals de werf zo ik denk haar opgeleverd heeft. Hopend dat je nog eens tegen bewapening aanloopt.
Het is maar net wat je in het hoofd hebt en gelukkig hebben we als modelbouwer de vrijheid om onze eigen keuze te maken.
Geen advies waar je veel aan hebt. Althans geen pasklare oplossing voor het moment.
Maar misschien komt er nog een idee uit onverwachte hoek. Suces ermee. Gr. Klaas.

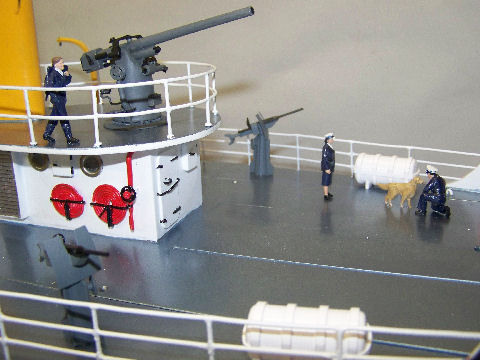

hey menne, om eerlijk te zijn, waarom bouw je ze niet zelf, als ik naar je schip kijk gaat dit zeker lukken.

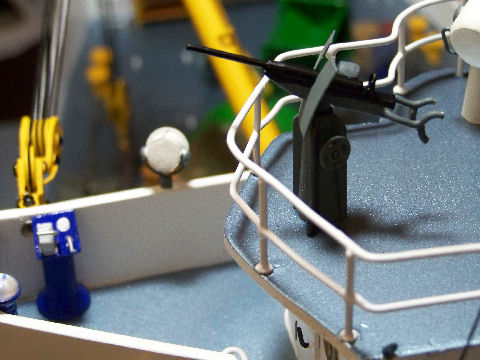

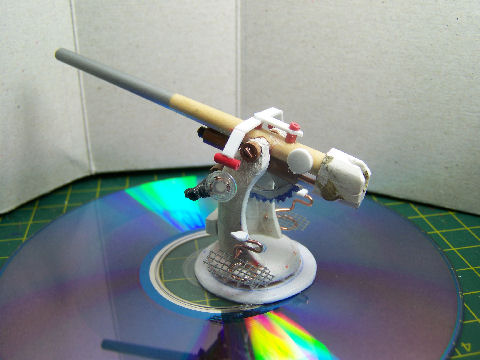

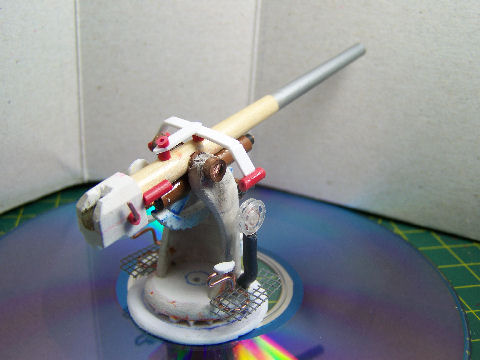

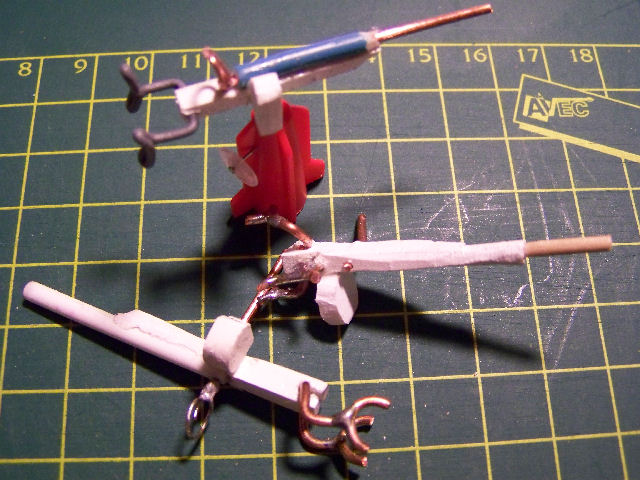

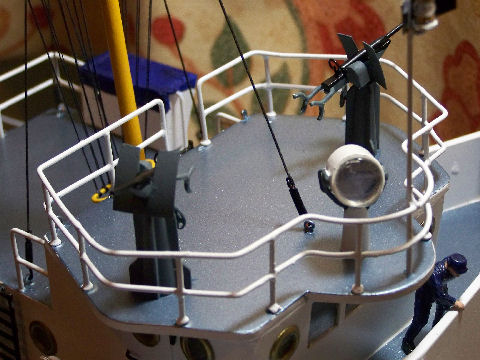

Deze zijn van mij op schaal 1/50 op 1/72 heb je nog minder detail nodig.
de twin is gewoon dubbele loop

vgr Marc



Dag Marc en Klaas,

@ Klaas , Nautilusmodels heeft alles wat ik zoek , en kosten vallen wel mee.
@ Marc , ja , ik denk dat een modelbouwer zelf inderdaad zoveel mogelijk zelf wil maken , en met deze foto's van jouw ga ik dat zeker proberen.
Lukt het niet , kan ik altijd nog kopen.
Heren , dank voor reactie.
Wat het wordt ziet u wel eens verschijnen op het forum.

Gr. Menne



Hallo forumleden,

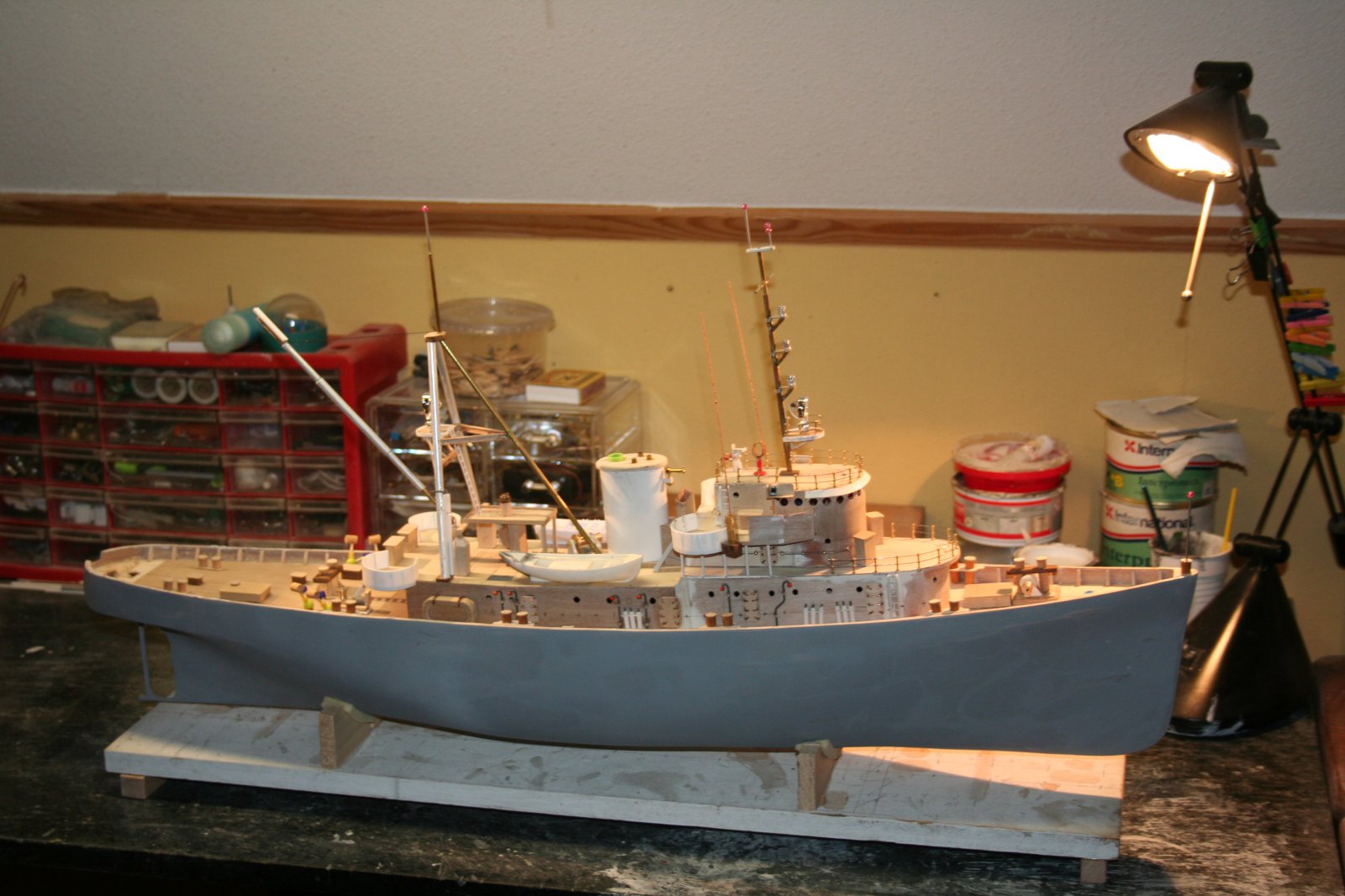

Weer even een up-date van de Apache:

• Romp nu voor de 2e keer bijgewerkt met polyester plamuur en na veel schuren , in de spuitplamuur gespoten. Er moet hier en daar nog beetje bijgewerkt worden met polyester plamuur , dan kan 1e laag epoxy erop. Dan bilgekeels en 1/2 rond profielen erop lijmen. Vervolgens 2e en 3e laag epoxy.
• Maar eerst moet nog het roer eronder gemaakt worden , ben daar nu meer bezig , heel gepruts , maar lukt wel.

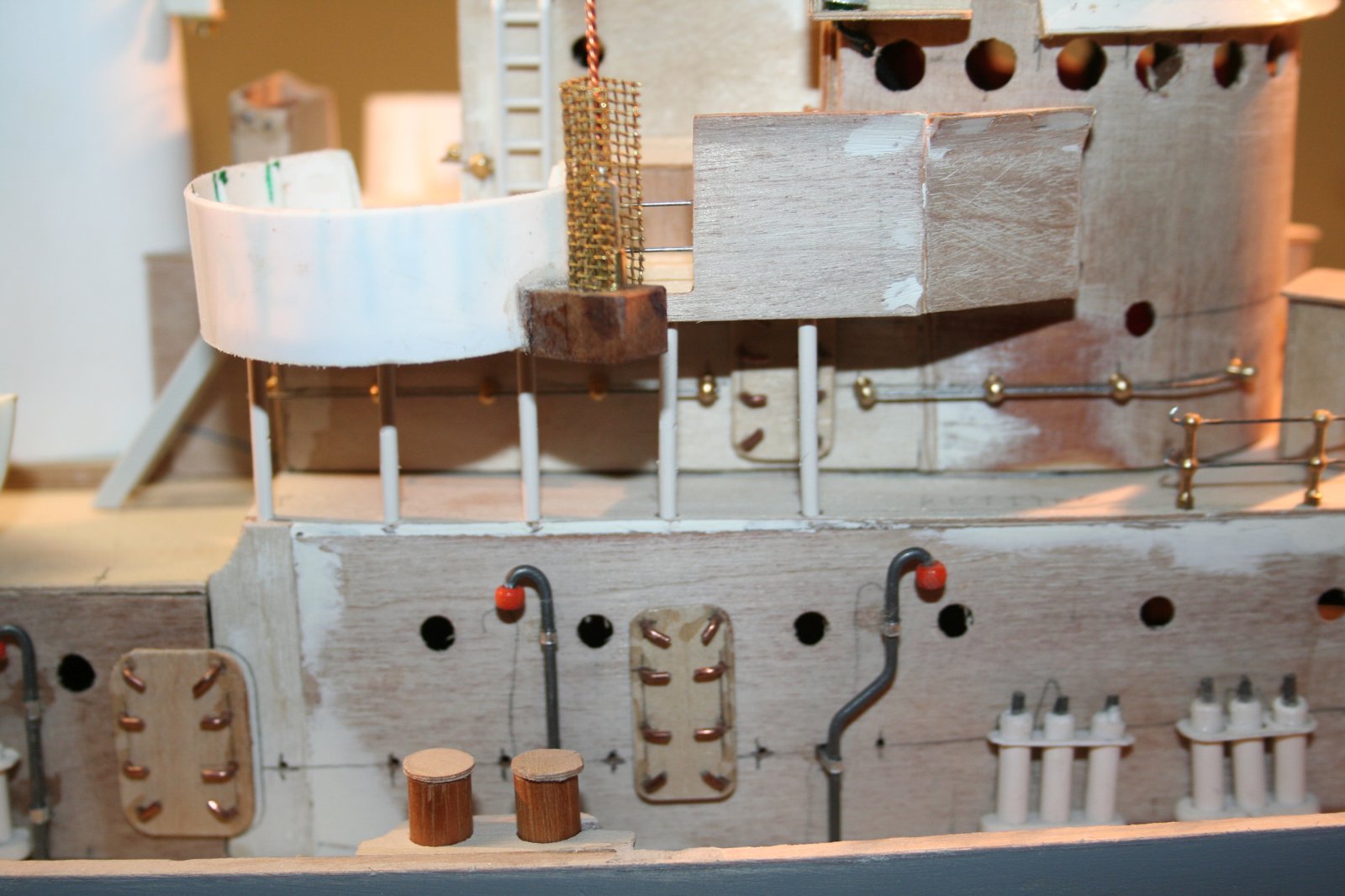

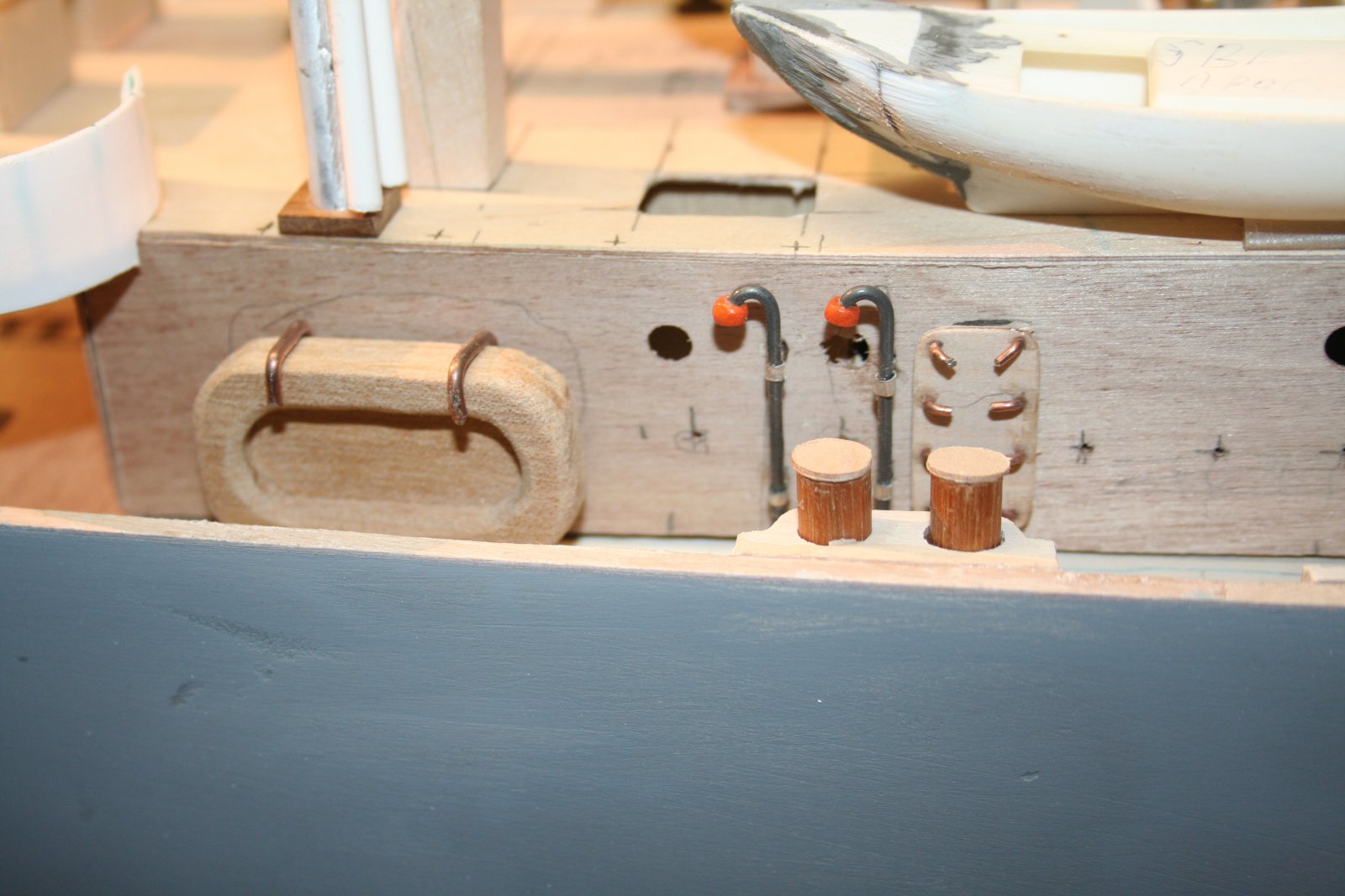

• Reddingsvlotten gemaakt , even als de diverse ontluchtingen tegen de opbouw.
• Deur hendels op de buitendeuren.

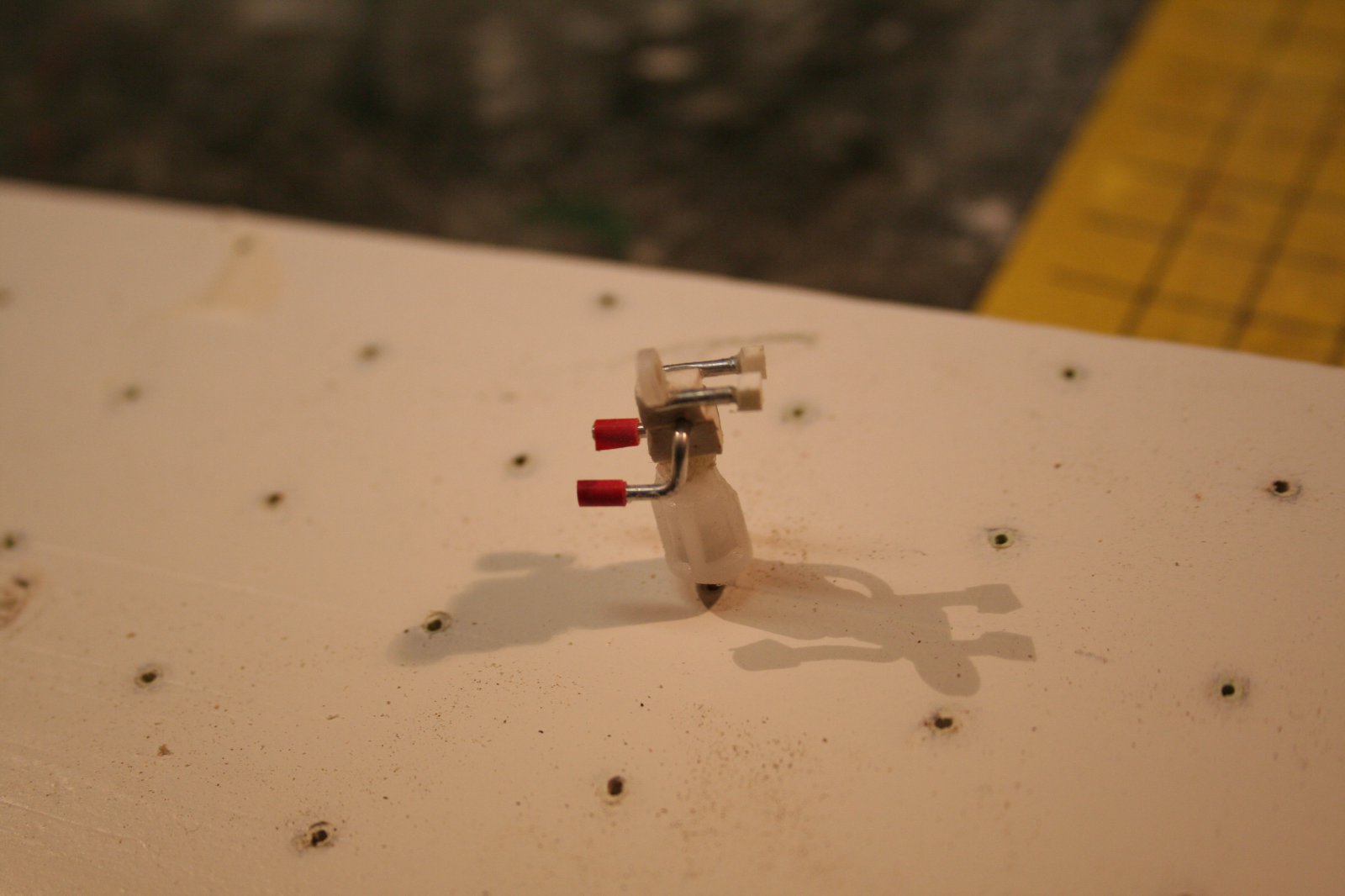

• Ook de vuur aanwijzer op top-dek gemaakt van ball-point delen en andere kleine stukje plastic en metaal.

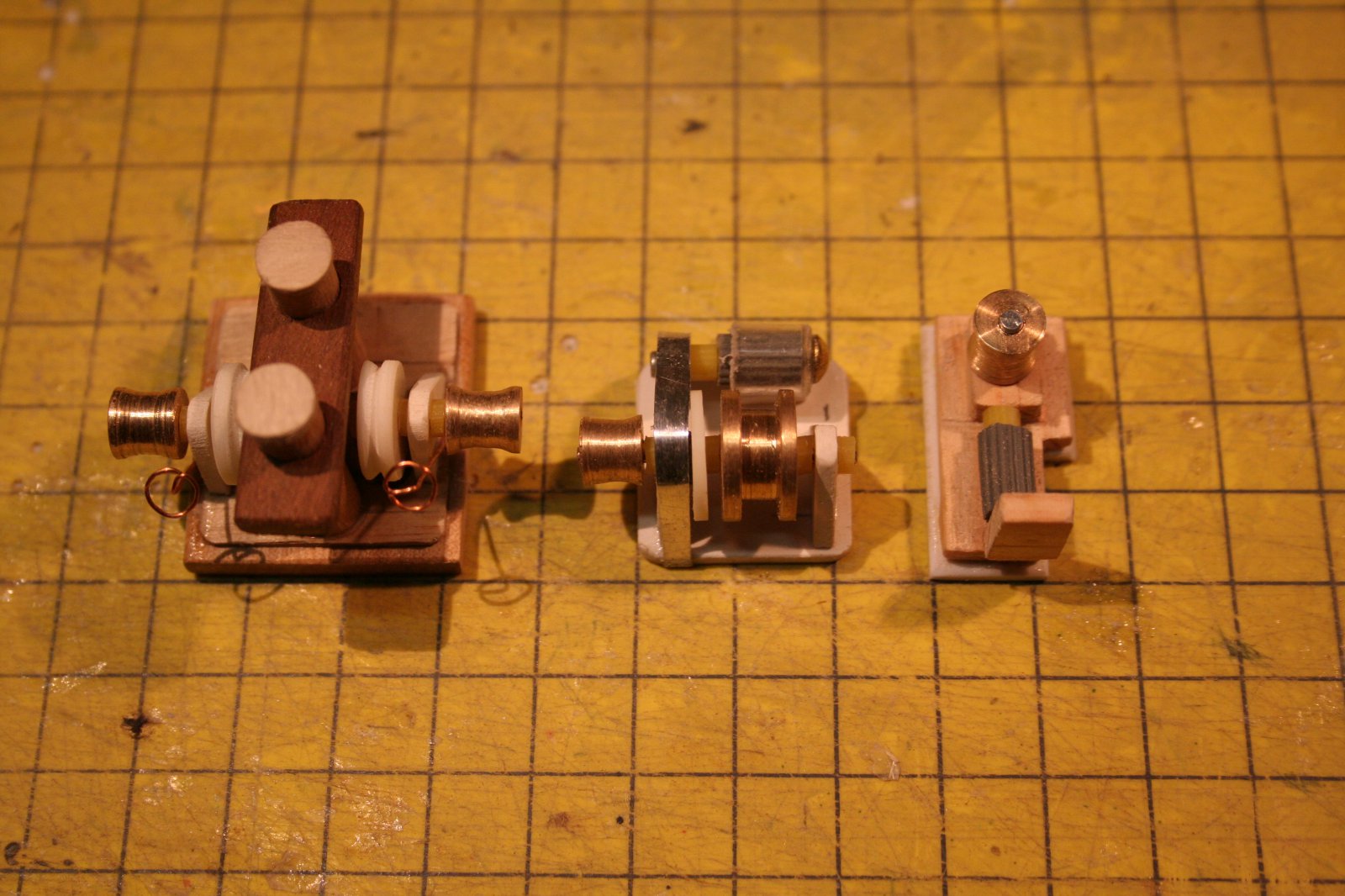

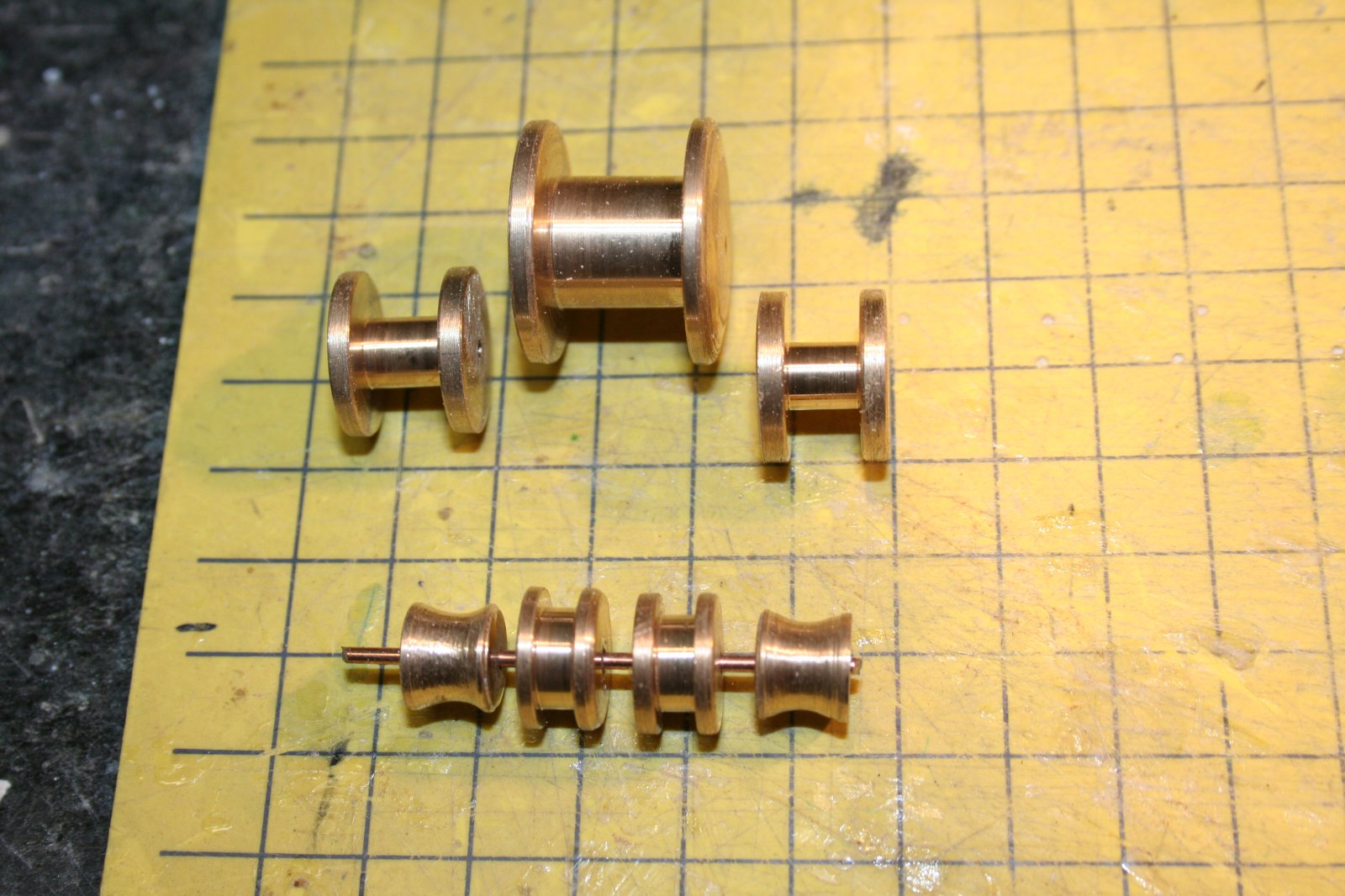

• Het draaiwerk voor de trommels en verhaalrollen voor de diverse lieren is binnen. Intussen de kaapstander voor op het achter-dek , de lier voor de davit van de PS boot en de ankerlier gemaakt.
• De trommel lier onder de achter mast en de sleep lier (towing machine) moeten nog gemaakt worden.

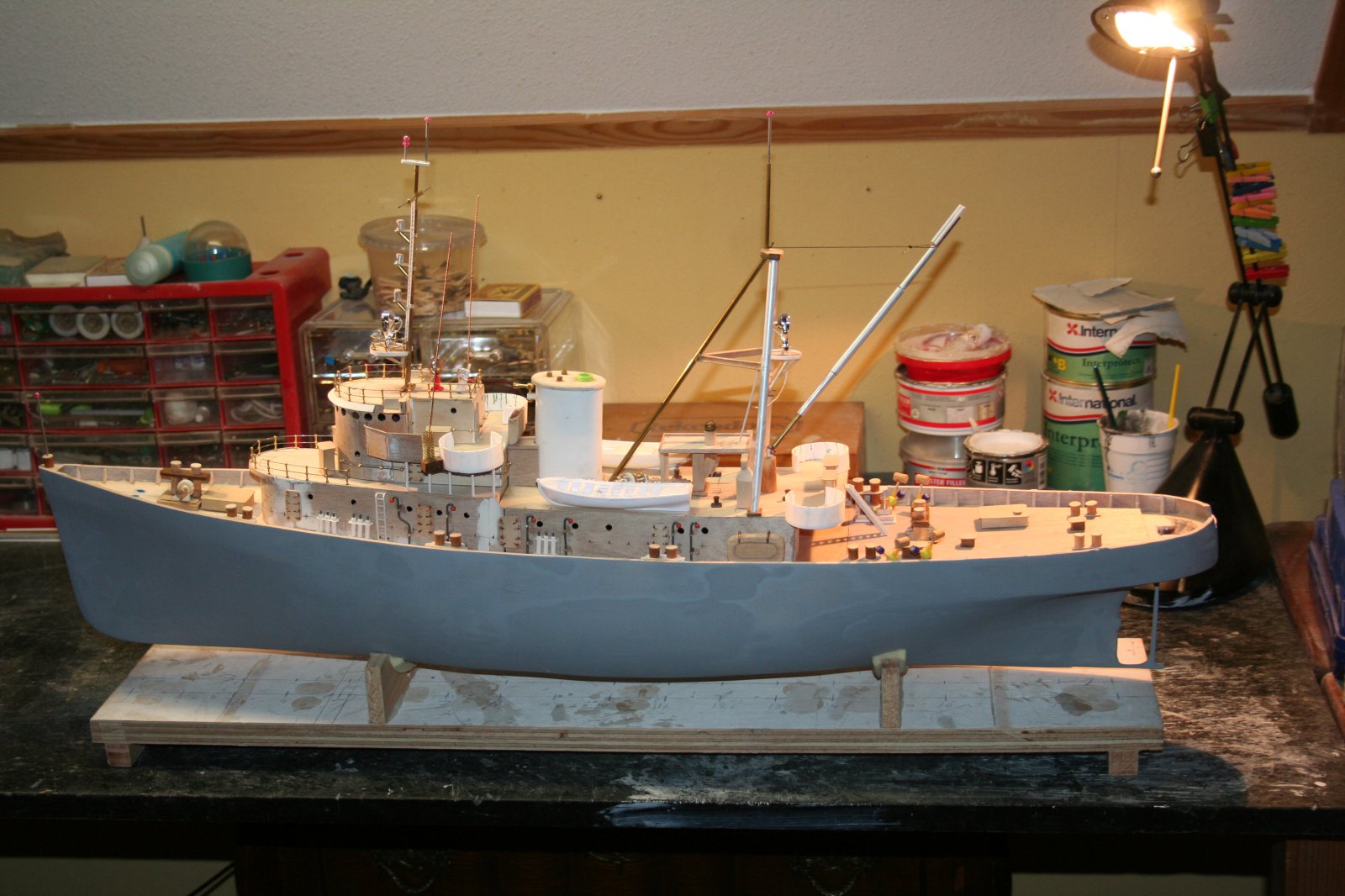

Bijgaande enkele foto's..

Gr. Menne Osinga



ik zie enkel prachtige zelf geknutselde onderdelen, mooi gedaan.



Dag forum,

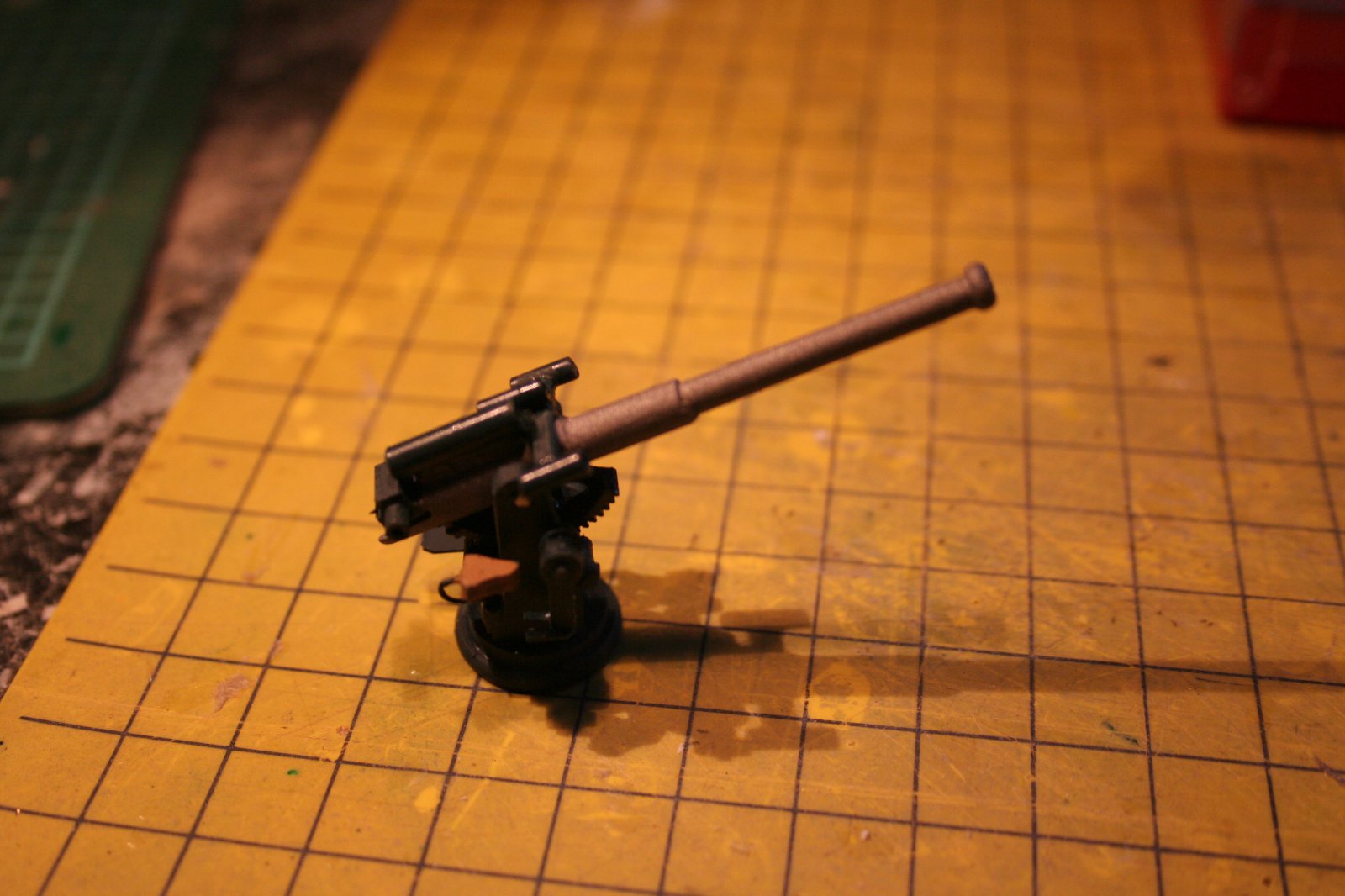

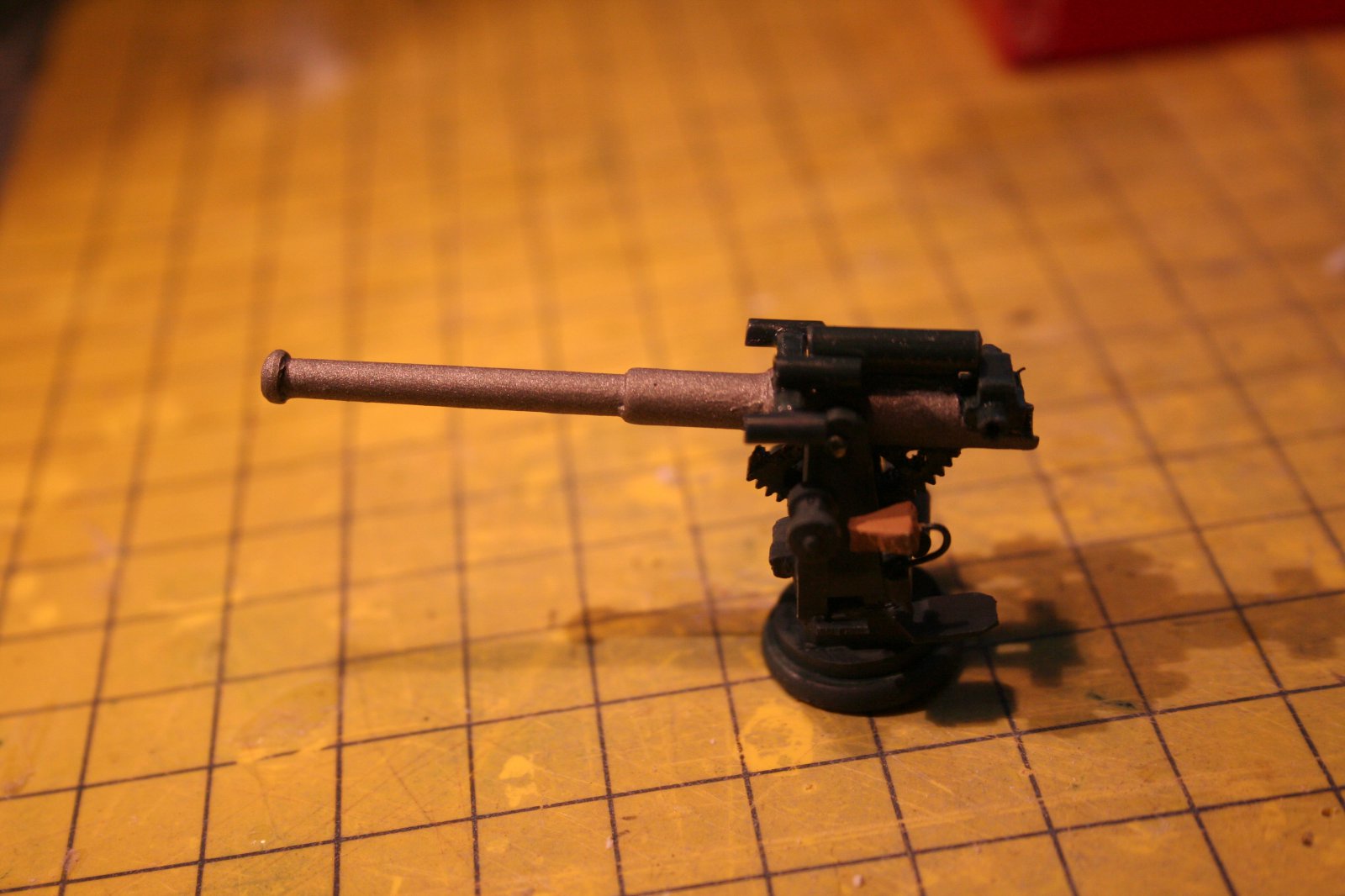

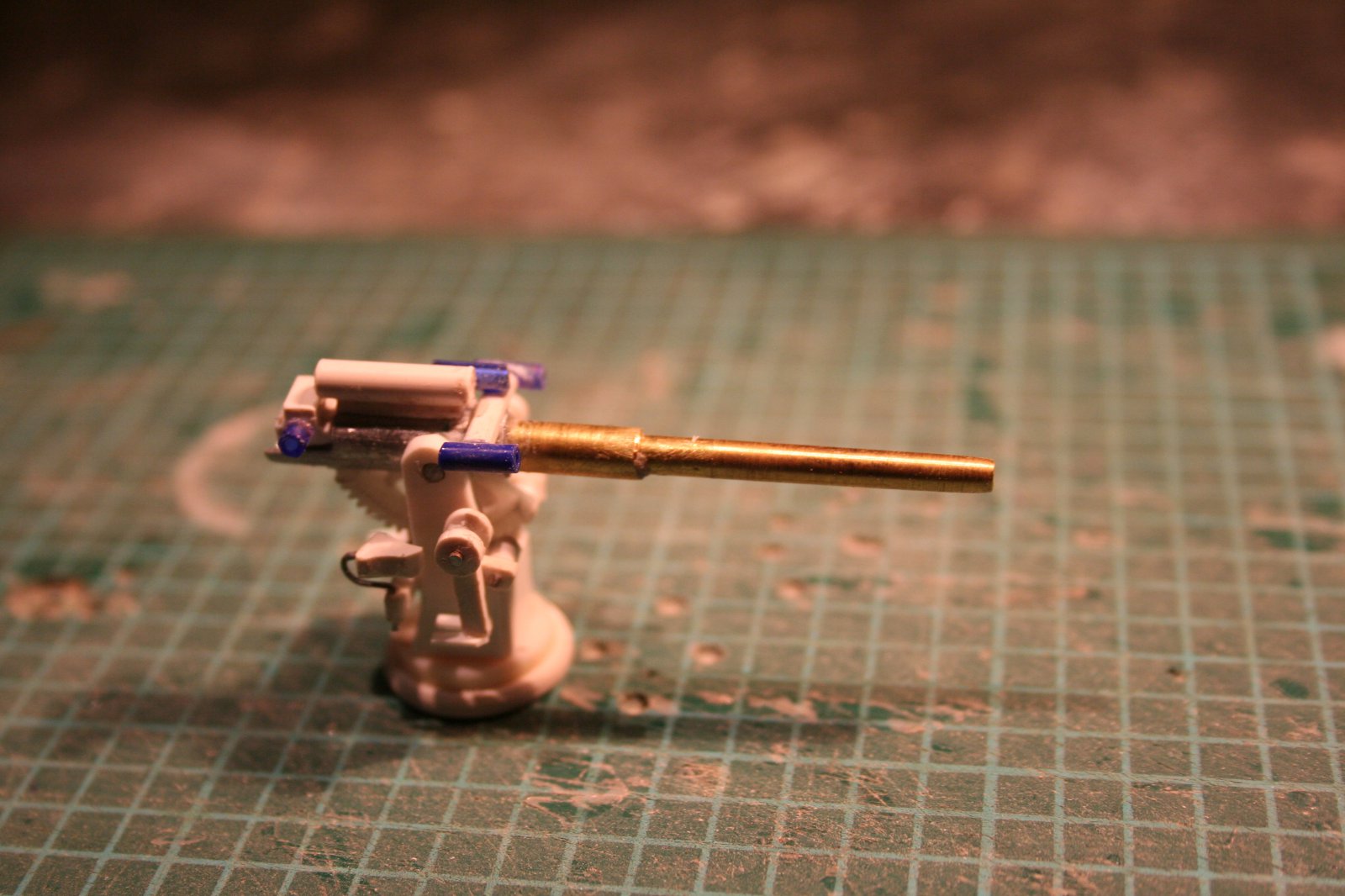

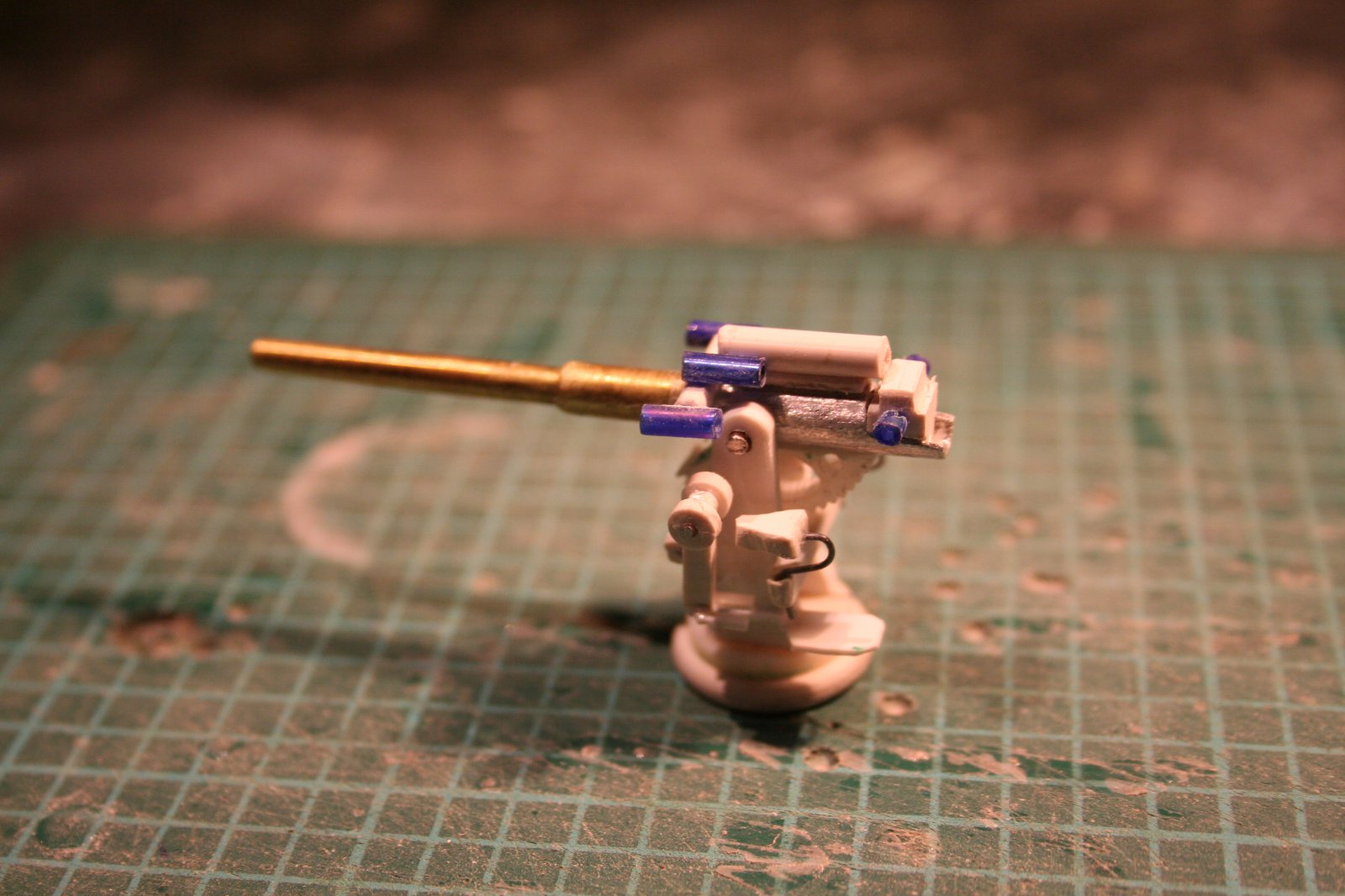

Het single 3"/50 gun , op voordek is gereed. Toch zelf gemaakt.
Het kanon in US Navy Blue geverfd en de loop in Gun metal.
Ten minste volgend de modelwinkel Krikken in Groningen , waar ik de verf gekocht heb.
Zelf twijfel ik of deze kleuren correct zijn.
Zeker weten doe ik het niet , ik heb geen kleuren foto van de Apache gedurende WW2.
In deze kleurstelling wil ik het model uiteindelijk erven.
Hierbij de foto's van het kanon.

Gr. Menne



ziet er prachtig uit, hier heb je toch meer voldoening van dan snel even kopen.
