automatisch starten van modelturbine.

fanaat

fanaat

Eindelijk hier mijn site,het is dan allemaal een beetje duidelijker voor mij dan voorheen,mijn vragen zijn reeds gesteld en gedeeltelijk beantwoord!
Als het 12V power panel binnen is,dan gaat mijn experimentje verder...en gaan we weer lachen!
groeten Sjef.:)

picture.php

View image in gallery​

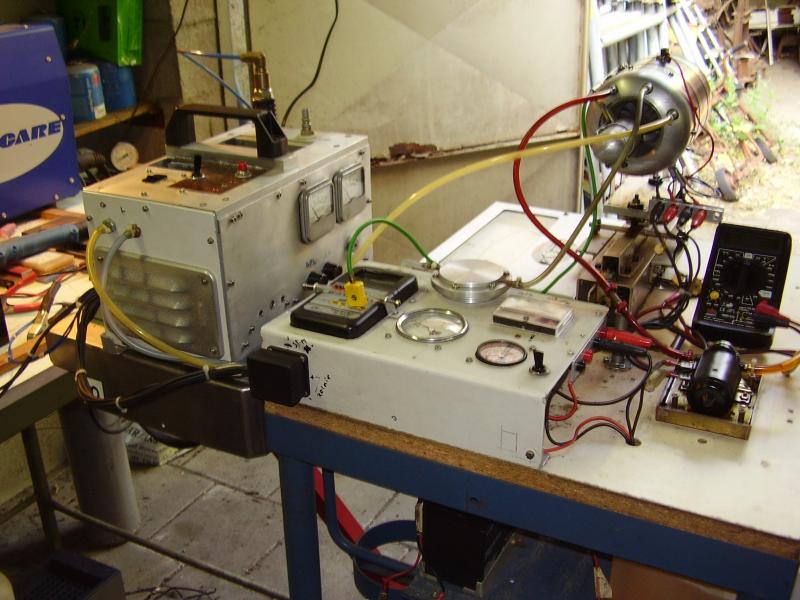

Startunit voor de turbine. (experimenteel)

Hoi Sjef, net wat je zegt, het ziet er misschien een beetje russisch uit maar het werkt wel! Mooie opstelling, ben benieuwd of je nieuwe start panel beter gaat werken.

Groetjes,
Gerald

Hier de grote foto, effe uit je album geplukt:
full

Laatst bewerkt door een moderator:
Hallo Gerald,net wat je zegt,type LADA,maar het werkt wel,één druk op de startknop en het gehele startprogramma wordt afgewerkt,incl.het startgas.
Het starten gebeurt met 12 vlt.en dus gescheiden van de verdere benodigde voltages die nodig zijn voor de brandstofpomp etc. in het toestel.
De beveiliging van de brandstoftoevoer stopt onmiddelijk bij een compressordruk van 0,3bar. Nu maar afwachten hoe de gloeiplug zich gaat gedragen,maar dat hoor je wel!
Groeten Sjef.

Hier een afbeelding van de zelfstarter ontworpen en gebouwd door Fanaat (Sjef dus)



Een blik in het venster waar de excentitische nylonschijven te zien zijn die het startprocede bepalen (Timing)



Sjef bezig om zijn creatie te verfijnen en te optimaliseren (Top Secret ;-)).


zelf starter

Erg mooi gemaakt.
De foto,s geplaats door robbedoes kan ik hier zien de andere niet.
Een filmpje ben toch wel benieuwd.
Vroeger 50 jaar geleden heb ik al eens een schakel klok gemaakt met 5 van dergelijke schijven.
gr Gerrit Jan

G J Broekhuizen zei:
Erg mooi gemaakt.
De foto,s geplaats door robbedoes kan ik hier zien de andere niet.
Een filmpje ben toch wel benieuwd.
Vroeger 50 jaar geleden heb ik al eens een schakel klok gemaakt met 5 van dergelijke schijven.
gr Gerrit Jan
Klik om te vergroten...

Mooi gemaakt , het is een zeer betrouwbare methode, de functie tijden lijken mij mooi te verstellen met de verschillende ringteller schijven,het is volgens mij een mechaniche .
mischien heb ik het helemaal mis maar
ik vind het machtig mooi om te zien.
gr rene.

automatisch starten modelturbine

Nog enige verbeteringen aanbrengen,en :)dan moet het helemaal goed komen!
groeten Sjef

G J Broekhuizen zei:
Erg mooi gemaakt.
De foto,s geplaats door robbedoes kan ik hier zien de andere niet.
Een filmpje ben toch wel benieuwd.
Vroeger 50 jaar geleden heb ik al eens een schakel klok gemaakt met 5 van dergelijke schijven.
gr Gerrit Jan
Klik om te vergroten...
Jammer dat het allemaal weer een beetje fout gaat met het plaatsen van mijn foto's,tot nog toe vind ik het allemaal moeilijker voor mij,dan het maken van turbo's en startunits. Dus dat fotogebeuren moet eerst goedkomen,vermoedelijk iets met URL en dus komt Robbedoes mij dat uitleggen,dus tot dan toe alleen maar chatten
groeten van Sjef

Rene,inderdaad werkt het meeste mechanisch,door middel van de nylon schijven zoals je kunt zien op de foto.
Daardoor is het ook mogelijk om op elke schijf de juiste timing per per cycles af te stellen,wat ook nodig is, omdat niet elke turbine qua vermogen hetzelfde is.
In ieder geval mijn turbines starten volledig,met één druk op de startknop,natuurlijk moeten er nog bepaalde verbeteringen aangebracht worden,maar daar heb ik op dit forum al informatie over gekregen zoals je eerder hebt kunnen lezen.Zelf heb ik geen turbinevliegtuig,laat staan dat ik er mee zou kunnen vliegen.
Iedereen start met een ECU,dus ben ik nu benieuwd op de reactie van de modelvliegers over deze startunit
groeten Sjef

G J Broekhuizen zei:
Erg mooi gemaakt.
De foto,s geplaats door robbedoes kan ik hier zien de andere niet.
Een filmpje ben toch wel benieuwd.
Vroeger 50 jaar geleden heb ik al eens een schakel klok gemaakt met 5 van dergelijke schijven.
gr Gerrit Jan
Klik om te vergroten...

Hoy Gerrit Jan,zoals mijn leeftijd aangeeft ben ik nog van de oude garde en zijn wij in de begintijd met mechanica opgegroeid o.a. nokkenschijven,malteszer kruizen etc.en later ook met hydraulica,pneumatica in gecombinatie met electronische :)besturing,uitzonderingen daargelaten.
Dus heb ik gekozen om voor het automatisch starten van mijn turbines zelf een schakelklok te construeren en uiteraard ook te bouwen,met dit al- oude systeem,om nu zelf de gewenste schakelingen in te kunnen stellen wat met een ECU althans voor mij moeilijk te doen is.Overigens waar heb jij 50 jaar geleden een schakelklok voor gemaakt,het is overigens wel een leuk werkstuk zo'n klokje te bouwen en onverslijtbaar (het klokje) hahaha
Groeten Sjef.:D

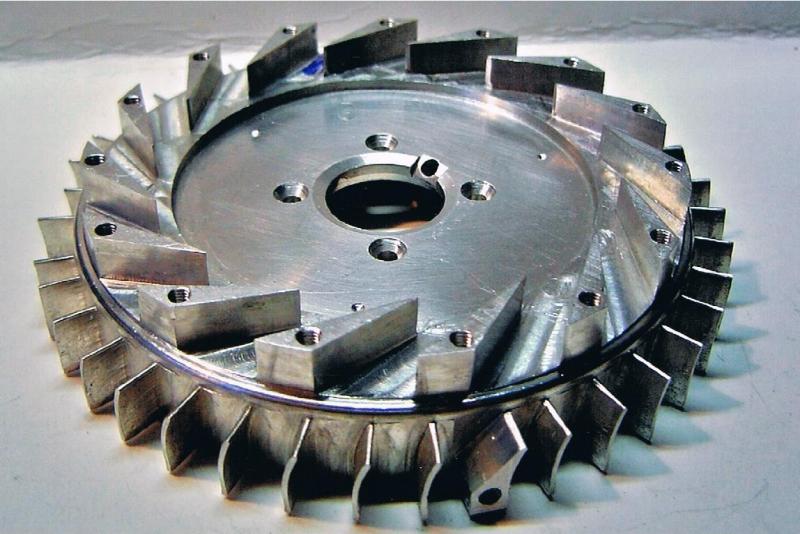

diffuser voor KJ-66

full
fanaat zei:
Hoy Gerrit Jan,zoals mijn leeftijd aangeeft ben ik nog van de oude garde en zijn wij in de begintijd met mechanica opgegroeid o.a. nokkenschijven,malteszer kruizen etc.en later ook met hydraulica,pneumatica in gecombinatie met electronische :)besturing,uitzonderingen daargelaten.
Dus heb ik gekozen om voor het automatisch starten van mijn turbines zelf een schakelklok te construeren en uiteraard ook te bouwen,met dit al- oude systeem,om nu zelf de gewenste schakelingen in te kunnen stellen wat met een ECU althans voor mij moeilijk te doen is.Overigens waar heb jij 50 jaar geleden een schakelklok voor gemaakt,het is overigens wel een leuk werkstuk zo'n klokje te bouwen en onverslijtbaar (het klokje) hahaha
Groeten Sjef.:D
Klik om te vergroten...
komen er nog afbeeldingen over ?

Laatst bewerkt door een moderator:
Nee dat niet fanaat! Maar misschien heb je wat aan dit filmpje, is een uitleg over hoe je foto's plaatst op het modelbouwforum.

Filmpje:

[media=youtube]4oI35xg0usQ[/media]


Bij deze ga ik je draadje volgen, ik ben erg benieuwd hoe het allemaal werkt en hoe het er uit ziet!

Mvg Melvin

Laatst bewerkt door een moderator:
