    Gezien de bekende bomen en het bos, wil ik in dit topic een opsomming gaan maken met setups die goed werken.

    Dus multi's die werkelijk al vliegen, en waarbij bewezen is dat alles goed werkt.
    Zo mogelijk zou het geweldig zijn als alle specs van de multi in een lijstje komen te staan. Te denken is o.a. aan:
    - motoren
    - flightcontroller
    - frame
    - accu
    - gewicht
    - props

    Indien van toepassing:
    - gimbal
    - fpv set

    Misschien nog een kleine samenvatting van bijzondere problemen na instellen..

    Dit topic blijft open voor reacties, dus iedereen mag hier blijven plaatsen.
    Iedereen zal ook moeten plaatsen, aangezien ik zelf geen lijstje met werkende multi's heb ;-)
    Maar de enigste zaken die ik hier laat staan, zijn de opsommingen. oftewel, de rest veeg ik er later weer uit, om zo een schoon en overzichtelijk topic te houden.

  2. ptrtjee

    ptrtjee

    Lid geworden:
    4 feb 2013
    Berichten:
    526
    Mijn eerste budget quadcopter dat prima vliegt en geschikt is voor beginners bestaat uit de volgende onderdelen:

    Frame: HobbyKing SK450 glasvezel quadcopter frame
    Motoren: 4 x Turnigy D2836/8 1100kv brushless motoren
    Flightcontroller: HobbyKing MultiWii 328P
    Snelheidsregelaars/ESCs: 4 x Turnigy Basic v3.1 25A
    Props: 1 x set van 4 rechtsdraaiende 10x4.5 slow fly composiet props en 1 x set van 4 linksdraaiende 10x4.5 slow fly composiet props. Deze vliegen prima nadat de frequentie van de gyro's op de flightcontroller wat waren aangepast. 8x4.5 props zouden ook moeten werken.
    Accu: Turnigy nano-tech 3S 3300mAh 25C-50C

    De volgende toebehoren zijn ook nodig:

    - 1 x Turnigy Lipo strap
    - 1 x Lipo low voltage alarm
    - 1 x set van 10 JR male-to-male servo kabels 10cm
    - 1 x Lipo laadkabel (4mm HXT naar Banana Plugs)
    - 1 x set van 10 M3 Nylon schroeven 8mm lang
    - 1 x set van 10 M3 Nylon moeren
    - 1 x set van 10 M3 Nylon afstandsbussen 21mm lang
    - 1 x 1 meter 4mm krimpkous zwart
    - 3 x set van 20 stuks (10 man, 10 vrouw) PolyMax 3.5mm gouden bullet connectors
    - 1 x 4mm HXT naar 4 x 3.5mm plug power breakout kabel
    - Een aantal tiewraps voor de bevestiging van de snelheidsregelaars en wat zelfklevend klitteband voor de bevestiging van de ontvanger, Lipo low voltage alarm e.d.

    Uiteraard zijn ook nog een zender, ontvanger en een Lipo balancer/lader nodig om te kunnen vliegen.
    Hiervoor gebruik ik de volgende producten:

    Zender en ontvanger: Spektrum DX6i mode 2 (gas links) met AR6210 ontvanger en satelliet.
    Balancer/lader: Turnigy Accucel-6 50W 6A
    Voeding voor balancer: voeding 12V 5A output

    Zie ook mijn bouwverslag voor alle gebruikte elektronica. Dit bouwverslag gaat wel voornamelijk over de bouw van een zelfbouw quadcopter frame maar de gebruikte elektronica is exact hetzelfde en uitermate geschikt voor het HobbyKing SK450 frame.

    [​IMG]



    Specificaties zijn nog niet allemaal verzameld maar het volgende is bekend:

    Vliegtijd: ongeveer 10/13 minuten
    Gewicht vliegklaar: [nog onbekend]
    Throttle @ hoveren: 43%
    Prijs vliegklaar (zonder zender, ontvanger en Lipo lader/balancer): €175,47 exclusief verzendkosten

    Voor vragen en opmerkingen kun je me t.a.t. een privé bericht sturen.

    Laatst bewerkt door een moderator: 17 nov 2015
  3. BorisB

    BorisB Forum veteraan

    Lid geworden:
    16 mei 2012
    Berichten:
    8.188
    Locatie:
    Brabant
    Een goede rag setup (voor bevorden, een beginner kan wellicht beter met 3S beginnen)

    Warthox frame (20cm aluminium armen)
    naze32 acro FC
    1200kv NTM2826 motoren
    20Amp RcTimer SimonK ESC's
    4S 2650mAh lipo
    Gemfan 8x45 Carbon versterkte props (nylon props zijn ook prima)



    [edit]
    ESC 4x SK-20A SimonK Firmware Multicopter Speed Controller ESC 20A - RCTimer ESC - RCTimer RC Plane Car MultiRotor APM and MultiWii Carbon Fiber Propeller Hobby Store

    Frame 1x Quadrokopter Rahmen Set 20cm arm

    FC 1x FunFly Controller Acro Naze 32 [AFRO_NAZE32_FF] - ¥2,000 : abusemark web store

    motoren 4x NTM Prop Drive Series 28-26A 1200kv / 250w (short shaft version)

    lipo Turnigy nano-tech 2650mah 4S 35~70C Lipo Pack

    De rx en Tx tel ik niet mee, want die gebruik ik op andere multis ook en dat zul jij vast ook wel hebben.

    [edit]

    Laatst bewerkt door een moderator: 13 nov 2015
  4. BlikvanBoven

    BlikvanBoven

    Lid geworden:
    21 mrt 2013
    Berichten:
    1.994
    Locatie:
    Rotterdam
    Heavylift Hexa

    Wij vliegen commercieel met de volgende config/setup:

    Frame: JAF Hexa 805mm Digitech BV
    Motoren: X-200 320Kv
    ESC's: 30A Digitech BV
    Prop's: Carbon 15.5 / 5 inch
    Flight Controller: DJI Naza-M FW 3.12
    GPS: DJI (Naza)
    Gimbal: Photohogher AV200
    Gimbal control: HoverflyGimbal

    FPV Set:
    TX: Iftron 250mW 5.8Ghz - Cloverleaf
    2x RX: IFtron nanotech 5.8Ghz - Cloverleaf

    Lipo:
    8000mAH Turnigy 25-50c
    4500mAH Zippy Compacht 25c (2 stuks icm 360 graden voet)

    Foto:
    Sony Nex5n
    19mm F2.8 Sigma
    8mm F2.8 Samyang (360 graden panorama)

    Film:
    Sony HDR-CX730e

    Thermisch (warmtebeeld):
    Thermoteknix Miricle 110K

    RC Control:
    Multicopter:
    Graupner MX16 HOTT
    Gimbal:
    Futaba T8J

    En dit komt er uit qua beeld:
    https://www.facebook.com/photo.php?v=457006797718454&set=vb.429933320430129&type=2&theater

    En zo ziet het er uit:
    https://www.facebook.com/photo.php?v=450203165065484&set=vb.429933320430129&type=2&theater

    Gr Norbert

  5. markjuhh

    markjuhh Forum veteraan

    Lid geworden:
    4 jan 2009
    Berichten:
    7.294
    Locatie:
    Gilze
    Laatst bewerkt door een moderator: 19 nov 2015
  6. RJA

    RJA

    Lid geworden:
    24 dec 2006
    Berichten:
    469
    Locatie:
    Wassenaar
  7. pieterwijnker

    pieterwijnker

    Lid geworden:
    17 apr 2012
    Berichten:
    16
    Locatie:
    Obdam

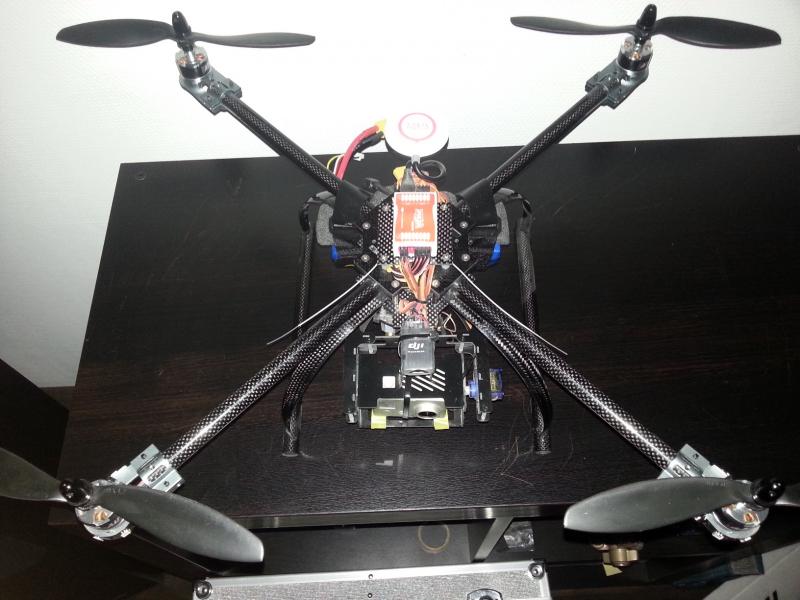

    [​IMG]

    Setup specificaties
    • Configuratie:
      Quad-X (550mm)
    • Controller:
      Naza-M v1
    • Motoren:
      1200kv 150W (dia. 28mm, dikte 25mm)
    • Regelaars:
      25A
    • propellers:
      9 x 4.7 SF
    • Accu:
      5000 mAh, 11.1V, 25C
    Met deze setup kan je 8-9 minuten rustig vliegen, 10 minuten stilhangen.

    Groet, pieter

    Laatst bewerkt door een moderator: 17 nov 2015
  8. pieterwijnker

    pieterwijnker

    Lid geworden:
    17 apr 2012
    Berichten:
    16
    Locatie:
    Obdam

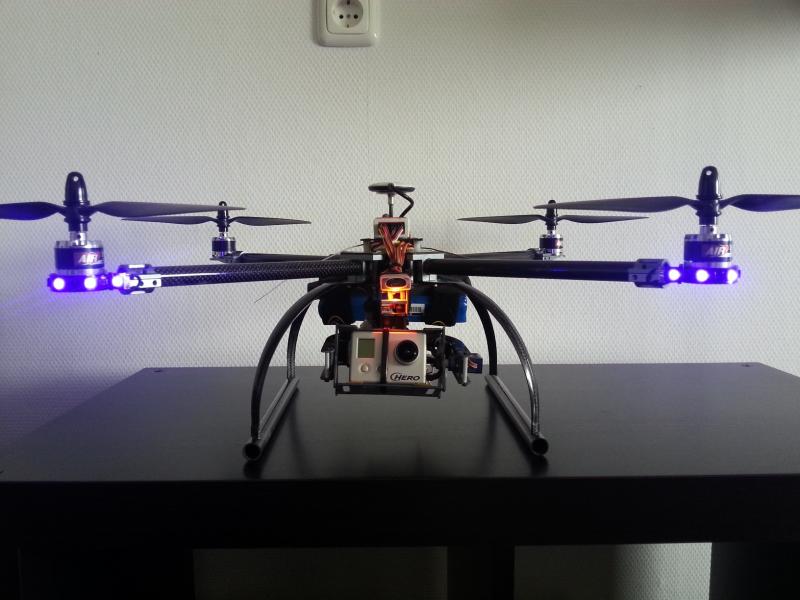

    [​IMG]

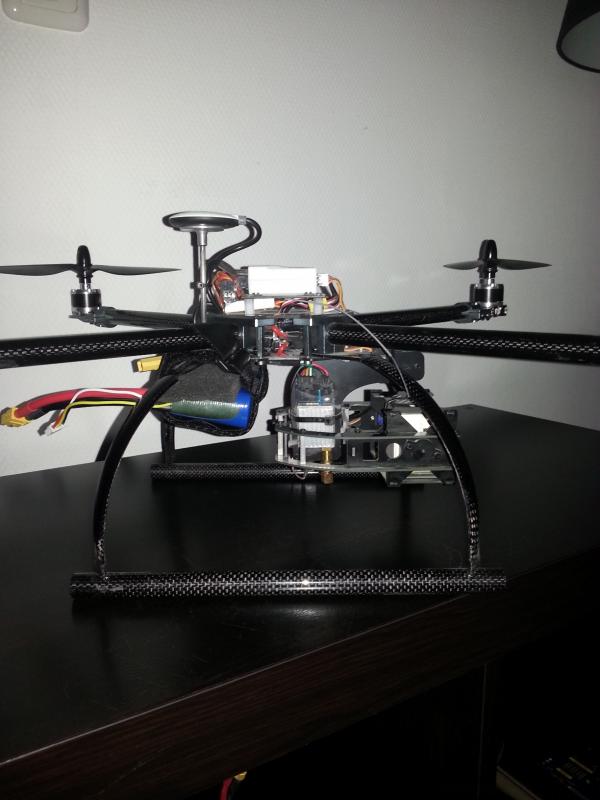

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  9. Damen-NL

    Damen-NL

    Lid geworden:
    12 sep 2012
    Berichten:
    194
    Locatie:
    Westkapelle
    Nou, laat ik dan ook maar een kleine duit in het zakje doen;

    De HK Y6 Scorpion.
    Setup is als volgt;
    FC: KK 2.0
    Motoren: 6x Turnigy D2822/14 1450KV motoren
    ESC: 6x Red Brick 70A
    Props: 6x 8x4,5"
    Accu: Turnigy Nano-Tech 4400mAh 65-130C
    Vliegtijd: 6 a 7 minuten
    [​IMG]
    [​IMG]
    [​IMG]
    --------------------------------------------

    Flyduino Hexa.
    Setup;
    FC: KK 2.0
    Motoren: 6x Turnigy 1000KV
    ESC: HK SS Series 25-30A ESC
    Props: 6x 8x4,5"
    Accu: Turnigy Nano-Tech 3300mAh 65-130C
    Vliegtijd: 6 a 7 minuten

    Hier heb ik helaas nog geen foto's van...

    Laatst bewerkt door een moderator: 17 nov 2015
  10. juweeltje

    juweeltje

    Lid geworden:
    15 aug 2011
    Berichten:
    1.248
    Locatie:
    Belgium an t' zeeken
    Dit is mijn set-up :

    Frame van aluminium L profiel met plastiek center (lijmkam http://www.kunstgrasland.nl/webshop/Accessoires/Lijmkam-20 ) en vershoud doos

    Hk Multistar opto 30 amp Turnigy Multistar 30 Amp Multi-rotor Brushless ESC 2-4S (OPTO)
    Turnigy Multistar ESC Programming Card

    turnigy 2836~8 1100kv Turnigy D2836/8 1100KV Brushless Outrunner Motor (NL Warehouse)

    3s4000 40c ZIPPY Flightmax 4000mAh 3S1P 40C (NL Warehouse)

    Naza m lite DJI Innovations | Naza-M Lite Features

    Sf 9x4.7 props Slow Fly Electric Prop 9047R SF (4 pc Right Hand Rotation)
    Slow Fly Electric Prop 9047 SF (4 pc - Green)



    Quadcopter first flights - YouTube


    Gewicht incl batterij 1293 gr zonder landingsgestel
    [​IMG]


    Gewicht incl batterij 1444 gr MET landingsgestel
    [​IMG]

    Laatst bewerkt: 16 jul 2013
  11. BlikvanBoven

    BlikvanBoven

    Lid geworden:
    21 mrt 2013
    Berichten:
    1.994
    Locatie:
    Rotterdam
    DJI Spreading Wings S800 - Zenmuse

    Ook hier weer een bewezen set up:

    Vliegtuig:
    DJI Spreading Wings S800
    Verstevigde armen (Carbon)
    320Kv DJI Motoren
    15x4" DJI Props
    DJI Landinggear + retracts
    Zenmuse Z15-G tbv Lumix GH3
    Wookong-M +GPS
    IMU-V2
    DJI Antivibratingkit

    Camera:
    Panasonic Lumix GH3
    14mm F2.8 Panasonic G Objectief
    20mm F1.7 Panasonic G Objectief
    7.5mm F3.5 Samyang Objectief

    Zenders:
    Graupner MX-20 Hott / GR-24 ontvanger
    Graupner MX-16 Hott / GR-16 ontvanger

    Lipo's:
    2x Zippy Compact 6S 5000mAh 25C

    Vliegtijd:
    Gemiddelde vliegtijd op basis van fullpayload (6.8Kg) is 15 tot 20 minuten

    [​IMG]

    Laatst bewerkt: 23 jul 2013
  12. Futaba

    Futaba

    Lid geworden:
    9 jan 2011
    Berichten:
    87
    Locatie:
    Drunen
    Heavy SIX

    Heavy SIX hexa, 800mm versie, met 215mm landingsgestel.
    Tiger MT3515-15 400kV.
    Graupner 14*8.
    5S/5000mAh.
    HK ESC.
    DJI Naza + GPS.
    Vliegklaar 3850 gram.
    Stroom bij hoover ca. 22A.
    Vliegtijd +/-15 minuten bij hoover.

    Opm: loopt zeer rustig, komt bij ca. 55% gas los.

  13. Lilinin

    Lilinin

    Lid geworden:
    11 jun 2013
    Berichten:
    226
    Locatie:
    Brabant
    tricopter (simplecopter)

    Mijn werkende multi-setup (tricopter):

    - HP2812-1300KV Brushless Motor
    - KK2.0 flightcontroller (flashed naar 1.5)
    - Hobby King 30A ESC 3A UBEC (flashed naar simonK)
    - Turnigy 2200mAh 3S 35C Lipo Pack (op afbeelding 2350 Rhino 30C)
    - Hitec HS-82MG Micro Metal Gear Servo HS/82/MG
    - 8045 SF Props 2pc Standard Rotation/2 pc RH Rotation
    - FrSky DJT 2.4Ghz Combo Pack for JR w/ Telemetry Module & V8FR-II RX

    Zender:
    - Turnigy 9XR Transmitter Mode 2 (No Module)
    - Turnigy 9XR Safety Protected 11.1v (3s)

    Frame:
    - Zelfbouw op basis van simplecopter.com (zie afbeelding) en bouwverslag
    - 3mm figuurzaaghout
    - 12x12x300cm houten latjes (karwei)
    - M3 25mm schroeven met borgmoeren

    Overige items:
    - Turnigy 4mm en 5mm Heat Shrink Tube's
    - Servo Extention Lead 420mm
    - 10CM Male to Male Servo Lead
    - Turnigy Pure-Silicone Wire 16AWG
    - Nylon XT60 Connectors Male/Female
    - Gyro / Flight Controller Mounting Pad
    - Cable Ties HS2.5x60mm 100pc
    - 20x 3.5mm gold bullet connector
    - ACC6 - Turnigy Accucel-6 50W 6A Balancer/Charger
    - AC 220V TO DC 12V 5A 60W Power Supply
    - USBasp USBISP 3.3V / 5V AVR Programmer USB ATMEGA8
    - GoPro3 Black edition

    [​IMG]


    (zie bouwverslag voor meer foto's/filmpjes)

    Laatst bewerkt door een moderator: 17 nov 2015
  14. BlikvanBoven

    BlikvanBoven

    Lid geworden:
    21 mrt 2013
    Berichten:
    1.994
    Locatie:
    Rotterdam
    F550 + Zenmuse kit

    Mijn les/trainingstoestel:

    Originele DJI F550 + Zenmuse kit bestaande uit:
    1x DJI F550 FlameWheel
    6x DJI 920Kv motoren
    6x 10" DJI Prop
    Naza-M V2 + GPS
    PMU v2
    iOSD mini
    Zenmuse H3-2D
    DJI Landingskit

    Extra:
    Boscom 400mW TX
    Graupner GR-16 Hott receiver

    Lipo's:
    2x Zippy Compact 4000mAh

    Vliegtijd:
    17,5 minuut. Er is dan nog exact 3,5v per cel beschikbaar (10,5v).

    Dit betreft dus de standaard 'as is' DJI F550 kit.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  15. burg

    burg

    Lid geworden:
    30 jul 2008
    Berichten:
    776
    Locatie:
    Gorinchem
    Syndrones SYN700 hexacopter

    6x Tiger MN3510-13 700kv
    6x Hobbywing 45A platinum esc's
    6x Xoar 13x6.5 prop
    Grypon power board
    Naza v2 + GPS (v4.0)
    DJI OSD Mark II
    Zenmuse H3-2D control unit
    Graupner MX16 + GR16
    2x 4S 4500mah

    Immersion 5.8gHz 600mw Vtx + spironet
    Immersion UNO 5800 Vrx + spironet
    Fatshark Predator V2 goggles
    10" LCD

    Cinestar 2-axis gimbal met separate DSM remote
    Eenvoudig verwisselbaar met :
    Zenmuse H3-2D + GoPro 3

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  16. BC-deGraaf

    BC-deGraaf

    Lid geworden:
    4 aug 2013
    Berichten:
    335
    Locatie:
    Bunschoten
    Bij deze mijn werkende setup
    Net afgebouwd....

    Elf480 frame
    830kv powerhd Brushless motors 3-4S (HD-2835)
    9x4.7 gemfan props
    40a regelaars (beetje overpowered maar 30A was uitverkocht.... Bij deze mijn geduld...)
    Dji naza v2+gpsv2 (4.0)
    Dji mini osd
    200mw 5.8 boscam fpv setje
    5inch scherm met diepe zonnekap
    Spektrum dx8+ar8000 ontvangers
    Gopro gimball onderdeel van elf480 frame
    FH10C camera je raakt hem bijna kwijt!
    Gopro 1 op de gimball
    4s 4000 MAH 35-70C vlieglipo (4x) (+-10 minvliegtijd)
    2s 1450 MAH lifo voor fpv zender + cam (2x) (gaat net geen 2x vliegen mee)
    3s 3300 lipo voor scherm + ontvanger fpv (1x) (gaat 4x vliegen mee 18% per x)

    Mijn lader is een turnigy Max80w en een robbe 8560 allebei gevoed door een omgebouwde pc voeding met 17A Max 12 volt.

    Totaal gewicht vliegklaar: 1822 gram
    Vliegtijd: 12 min hoveren 3,5 volt per cell over, +-10min vliegen, lipo is lauw na gebruik, fpv accu is nog normalen temperatuur

    Tot nu toe het enigen wat ik anders zou doen is misschien 2 iets grotere fpv lipos dat ze 2x vliegen mee gaan 1600mah misschien.
    De instellingen van de naza kwa pitch/roll enz heb ik allemaal a fabriek gehouden.

    Totaal prijs: rondt de 1500 euro als je alles nieuw koopt, 2e hands is er genoeg te krijgen.

    Foto's


    [​IMG]
    [​IMG]
    [​IMG]

    Voor vragen stuur maar een pbtje!

    Laatst bewerkt: 14 okt 2013
  17. markjuhh

    markjuhh Forum veteraan

    Lid geworden:
    4 jan 2009
    Berichten:
    7.294
    Locatie:
    Gilze
    Net afgebouwd maar wel bewezen goed?
    Lijkt me dat een machine minimaal een X aantal uur gedraaid moet hebben om te kunnen bewijzen dat ie goed werkt...

  18. BC-deGraaf

    BC-deGraaf

    Lid geworden:
    4 aug 2013
    Berichten:
    335
    Locatie:
    Bunschoten
    Misschien wel, ik heb hem nu 5 x gevlogen. En hij reageert goed en vliegt en doet wat hij moet doen. Dus dat doet hij over aantal uur ook nog, ben bekend met de motortjes en de esc en de naza en de spektrum zender, had een f550 hiervoor.

  19. Damen-NL

    Damen-NL

    Lid geworden:
    12 sep 2012
    Berichten:
    194
    Locatie:
    Westkapelle
    Hm, ik weet het niet hoor;

    Als dit inmiddels bekend is, pas het dan even aan, kleine moeite maar wel zo duidelijk.

  20. Psygho (Emil)

    Psygho (Emil) Forum veteraan

    Lid geworden:
    7 jan 2004
    Berichten:
    15.654
    Locatie:
    Prov. Drenthe.
    Tsja er zitten nog een aantal "danig onzekere factoren" van sommige BEWEZEN goede setups ;)


Deel Deze Pagina
