Big Scale windmolen

Het streven is om het gewicht laag te houden zodat het model handelbaar blijft.
Zo zou ik voor de conische mast bekleed vakwerk willen toepassen.

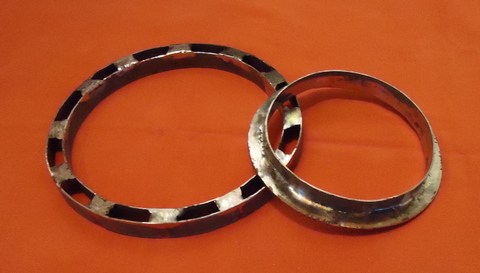

Hier de bovenring voor de mast en de ring op 1,5 m van de top.

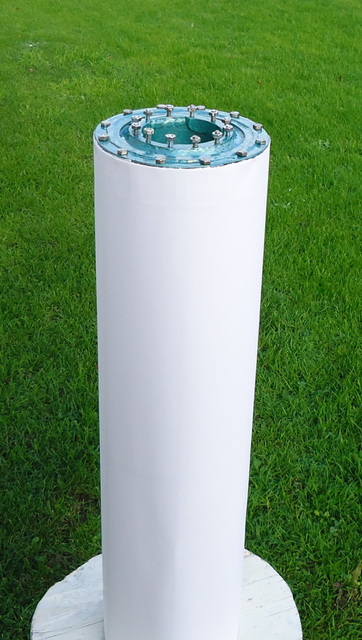

50 cm bovenstuk van de mast.

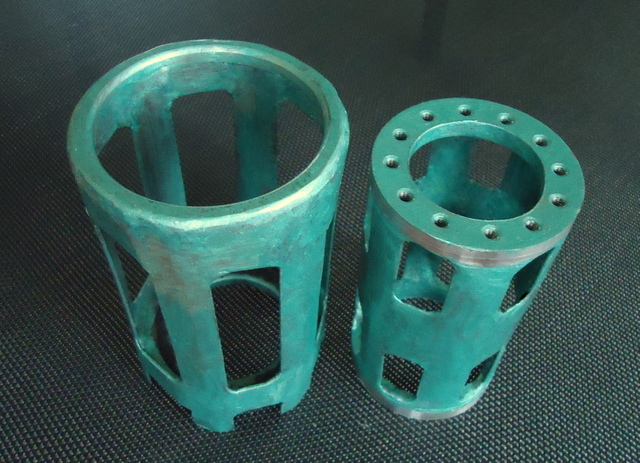

Een laagje polyester rond de mast en het kruilager mede voor bescherming tegen het weer.
Ik wil een kantelmast en daarom streef ik naar lichtgewicht boven het kantelpunt.



Vervolgens de generator.

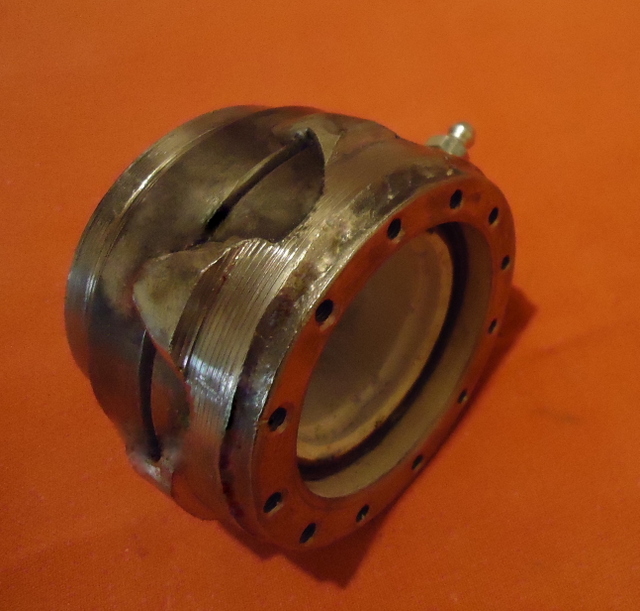

Als ik kies voor direct-drive dan kan ik een compact hoofdlager nemen.
Hier voor het model samengesteld uit 2 kogellagers. Tegen elkaar zonder afdichtring en met een vetnippel voor nasmering.



Op bovenstaande as wil ik 150 mm diameter magneetringen.

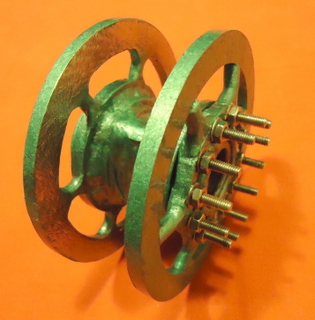

Hieronder mijn kleine versie van een axiaal direct drive generator



De magneetringen wil ik graag samenstellen uit plaat 1 en 2 mm
20 mm breed en 170 mm buitendiameter. Identiek, strak en lichtgewicht.

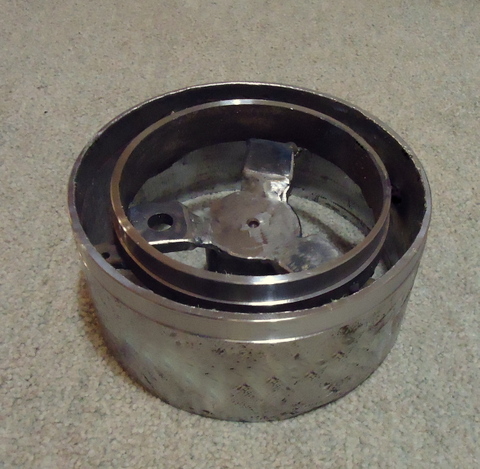

Daarom heb ik een mal gemaakt.



Het gaat nu om componenten.
Maar ik zou willen herhalen wat ik bij de opening van dit topic schreef:



Ik volg het met grote belangstelling , Zelf bouw ik liever windmolens die vliegen



ik zelf ook

maar ik vind uberhaupt het bouwen en de technieken al interessant..
zodoende ben ik ook erg benieuwd naar hoe je de onderdelen maakt

draaibank, gok ik?
net als de lagers die je eerder liet zien, plaatstaal + hardsoldeer?



Het is om in contact te komen met anderen, die ook een kleine veilige bedrijfszekere molen willen,
dat ik mijn ontwikkeling toon.

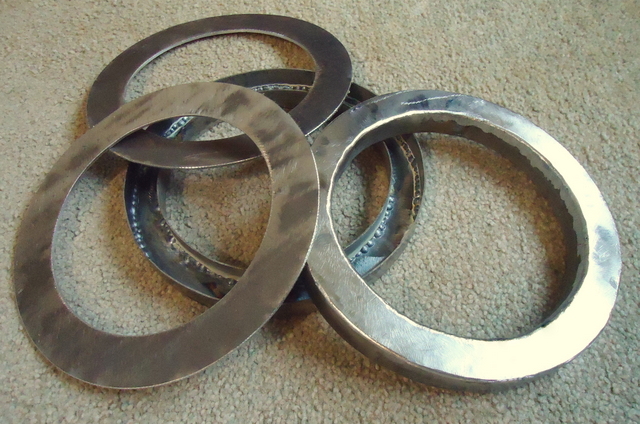

Nu ben ik bezig met het lassen van de magneetringen uit dun plaatstaal.

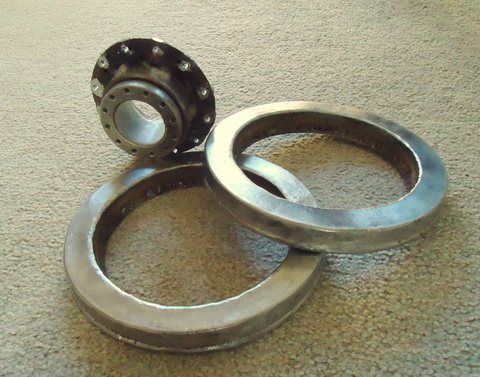

De magneetringen met de hoofdas.
Aan de onderkant van deze ringen ( 2 mm dik ) moeten de magneten gelijmd worden.



Tussendoor een opzetje voor een kleiner aangedreven kruilager voor een profielwerkstuk.
De naaf met gehard stalen ringen en een buitendiameter van 72 mm

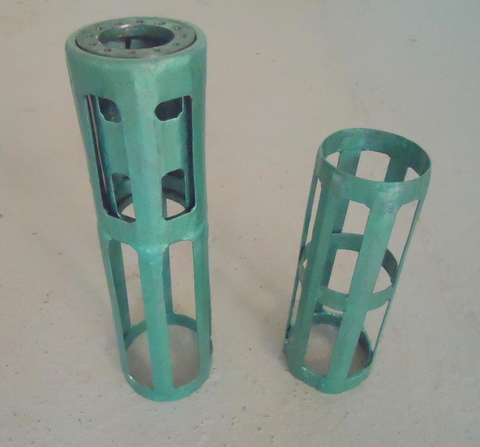

Rechts het 1 graad conische mast-bovenstuk van 20 cm lang.
Links het kruilager op de manchet die op het bovenstuk past.
Alles krijgt straks een bedekking van polyester.



Een opzetje voor een kleine hoofdlager. De maneetschijven bevestigingsring is hier 80 mm diameter.
Maar voor dit profielwerkstuk wil ik nog een uitvoering maken die kleiner en lichter is.



Wiekverstelling:

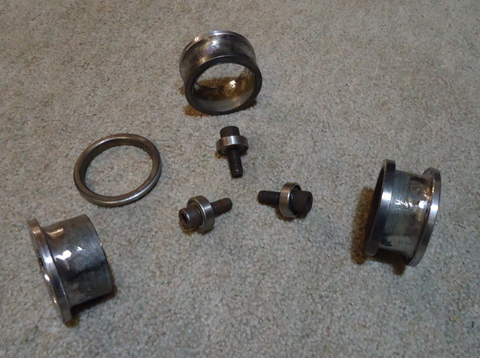

Componenten voor de wiekassen die ik wil ophangen in een glijlager en een kogellager.

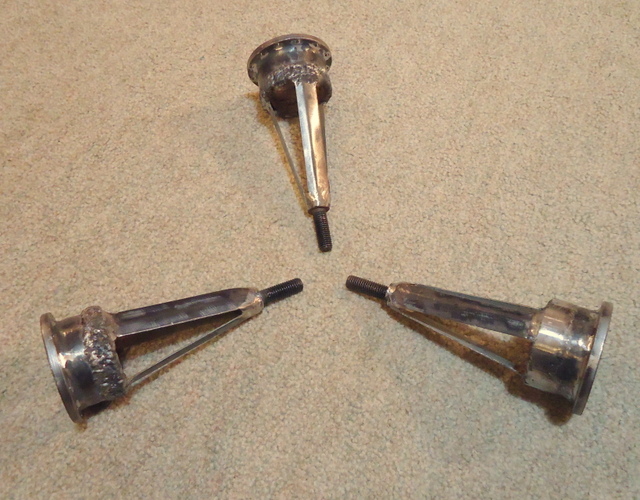

De wiekassen. Ik heb een laag glijlagermateriaal op de manchetten gelast.
De rechter manchet is al afgedraaid op 55 mm diameter.



daar op de dijk liggen onderdelen zat van zon ding haha



Als je er even met een busje naartoe rijd met een hulpje en je haalt de spoel en wat andere koperen onderdelen weg dan heb je een aardig modelbouwbudget.

GJ



Bij de grote molens is de wiekophanging meestal uitgevoerd met zware draaikransen.
Mijn idee is om in plaats daarvan met grotere diameter lichte geschikte wiekophangings-assen te maken.

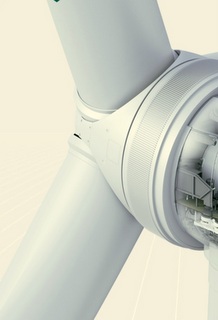

Mijn bedoeling is dat de buitenkant van de wiekophanging straks hierop lijkt.
