Black Pearl in RC uitvoering

Discussie in 'Bouwverslagen historische schepen' gestart door Marc w, 24 jul 2017.

  1. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    woordje vooraf en inleiding
    Beste collega scheepsbouwers Het is alweer even geleden dat ik op dit gedeelte van het forum nog een verslag heb gepost. Voor de bouwers die me niet kennen zal ik me even opnieuw voorstellen. Ik bouw al menig jaar schepen net als mijn broer Dirk (amazone) het verschil zit er echter in dat ik steeds RC schepen in epoxy en andere kunststoffen heb gebouwd en nog maar 1 houten statische schoener. . In al die jaren heb ik nog maar 2x een kit gekocht ,alle andere schepen zijn gebouwd vanaf plan met de gekende basismaterialen.

    Op mijn zoektocht naar originele bouwprojecten werd enkele jaren geleden mijn aandacht getrokken door zeilende 3 masters, Na veelvuldig overleg met Dirk en enkele forumleden gecombineerd met veel opzoek werk (2 jaar) kan ik eindelijk starten met dit project. De keuze is gevallen op een klein fictief schip dat echter door ieder gekend is door de films “Pirates of the Caribbean”.

    De Black Pearl , het schip van Jack Sparrow., gaan we vanaf plan bouwen met de bedoeling het varende te krijgen. De plannen zijn afkomstig van een chinees die hem heeft getekend op 1/50 naar voorbeeld van een bestaande kit. Verder heb ik het laatste jaar een intense zoektocht achter de rug naar foto’s en film fragmenten waarin de pearl centraal staat.

    Het eerste probleem was echter de conversie van de plannen. Wetende dat het schip 165 voet is en getekend op 1/50 , omrekenen naar 1/32 was niet zozeer het probleem maar mijn 1/32 figuren die ik gekocht had, pasten niet in deze verhouding. Na wat spelen met de schaal hebben we uiteindelijk een model dat past bij mijn figuren maar omgerekend bijna 40 voet kleiner is geworden. Indien we 1/32 als maatvoering zouden nemen. De enige oplossing is dus dat we de schaal conversie laten varen en gewoon op de plannen gaan meten naar de juiste afmetingen.

    De bouwmaten zijn uiteindelijk vastgelegd op totale lengte van 110 cm en een breedte van 25 cm.

    Deze afmetingen benaderen tevens mijn bestaande rc schepen en kan ik in de wagen krijgen zonder angst het model te beschadigen bij transport.

    Ach ja, misschien nog even meegeven dat mijn bouwtempo eerder aan de lage kant is , verwacht u dus eerder maandelijks dan wekelijks aan een update.

    De start ,

    Net als elk ander model starten we met de kiel en de spanten. Het grote verschil zit er echter in, dat ik voor de RC uitvoering een lege romp nodig heb. Na wat gepuzzel is er een blijvende kiel en een stuk verwijderbare kiel ontstaan. Volgende update meer over deze voor sommige beetje vreemde bouwwijze.

    vgr Marc

  2. Roelof_l

    Roelof_l

    Lid geworden:
    30 jun 2015
    Berichten:
    413
    Locatie:
    Hendrik-Ido-Ambacht
    Een leuk schip met bekende bemanning Marc. Dit schip zal wel publiek gaan trekken. Leuk om zo'n schip RC te maken. Succes

  3. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.076
    Locatie:
    Dordrecht
    :) We hebben een stoeltje bijgeschoven!

  4. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.102
    Locatie:
    Hillegom
    Ik ga je volgen want ik weet niets van RC

  5. JanZMC

    JanZMC

    Lid geworden:
    6 jan 2007
    Berichten:
    1.631
    Locatie:
    Roosendaal
    Succes Marc.
    denk er aan bij de start nu om een voorziening te maken om een hulpkiel te monteren.
    in ieder geval een aantal doorvoeringen van ca 6 mm, zodat je er met een draadeind doorheen kunt om de hulpkiel te bevestigen.

    mogelijk ook eens elders kijken naar ervaringen met RC bestuurde dwarsgetuigde schepen (Newbie - Luc, heeft er ook ervaringen in)

  6. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.700
    Locatie:
    Leeuwarden
    Het pintje en de sigaar staan er klaar voor.:D

  7. Ton1937

    Ton1937

    Lid geworden:
    27 jan 2013
    Berichten:
    462
    Locatie:
    Lelystad
    Zo, ook ik heb mijn stoeltje bij geschoven.
    Hier bij veel bouwplezier gewenst.
    gr Ton.

  8. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    zulke reactie moedigt een bouwer alleen maar aan om verder te werken.
    dank u allen.
    Luc ( Newbie) is een van de mensen waarvan ik alle bouwverslagen meerdere malen heb bekeken en heb met hem eveneens een goed gesprek gehad met veel goede maar ook enkele niet doen tips.
    Ondertussen zagen we rustig verder om de spanten aan de binnen zijde deftig af te slanken.
    Hoe minder het eigenlijke schip straks weegt, des te zwaarder kan de zeil kiel uitgevoerd worden waardoor het schip beter op het water komt te liggen.
    Het rc gedeelte zal nog efkes duren vrees ik, maar er moet al wel rekening mee gehouden worden.
    tot later, vgr Marc

    Jaques vindt dit leuk.
  9. newbie

    newbie

    Lid geworden:
    3 jan 2008
    Berichten:
    964
    Locatie:
    belgie Limburg
    Fijn dat je begonnen bent Marc, ga je rustig volgen.

  10. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    Hey Luc, tof dat je ook gaat volgen.
    zaterdag was hier maar regenachtig, het beste excuus om extra bouw tijd te spenderen.

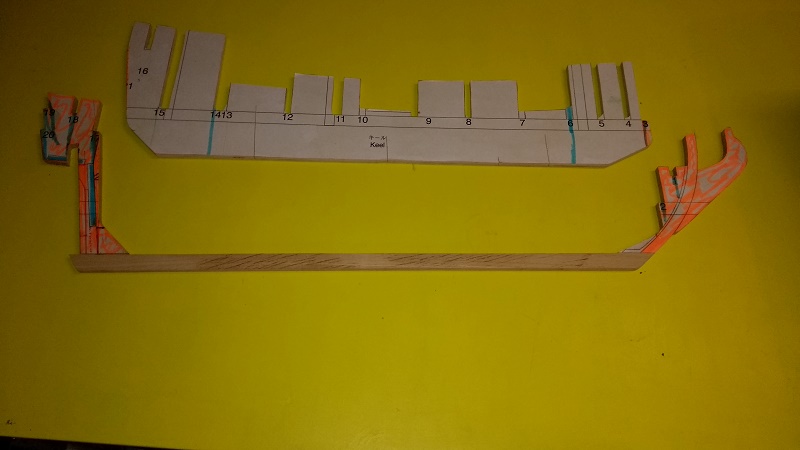

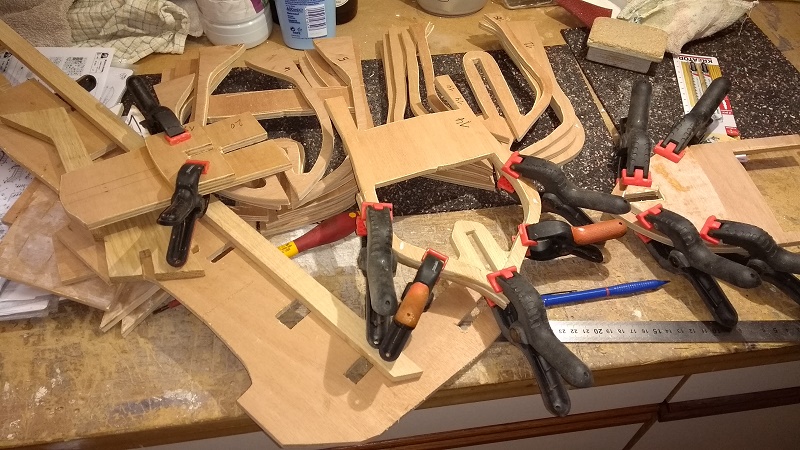

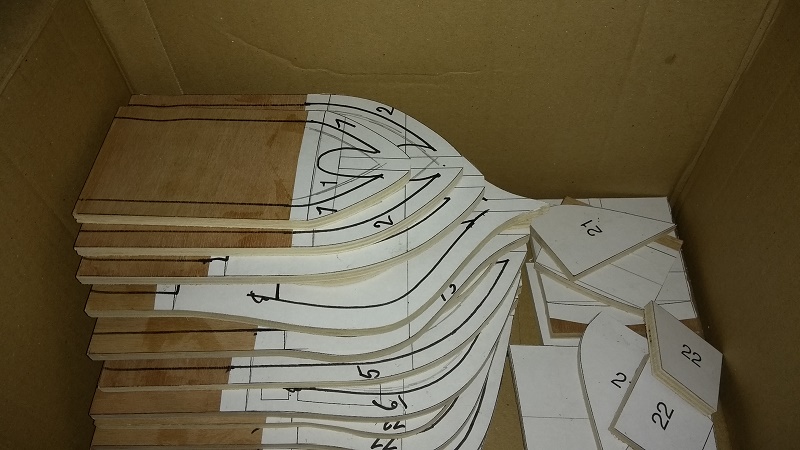

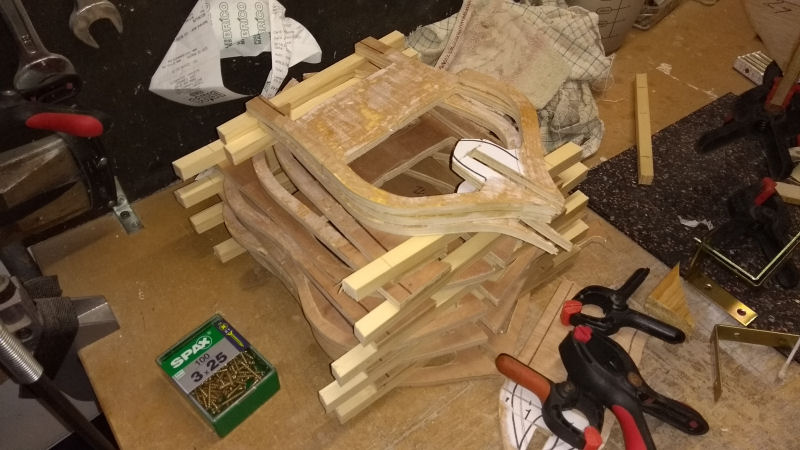

    Het zaagwerk aan de spanten is afgerond, De 4 onderdelen van de kiel zijn met elkaar verbonden net als enkel spanten die tegen elkaar staan .

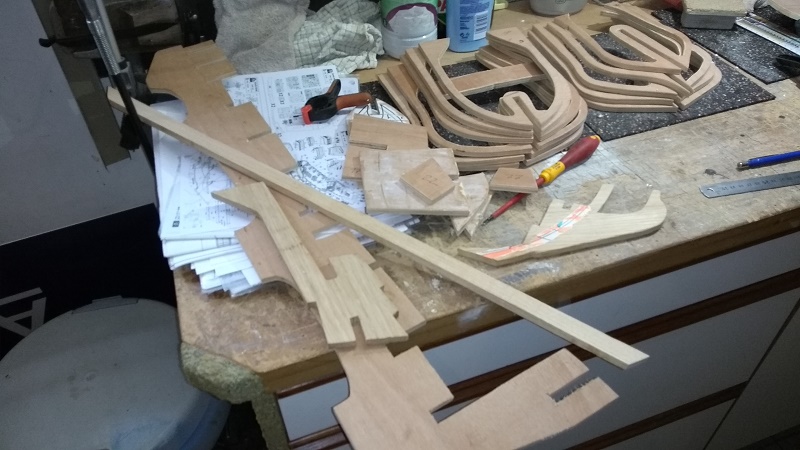

    op foto 3 is de kapitein alvast een kijkje komen nemen.
    vgr Marc

    Pingu57 en TIMBERWOLF vinden dit leuk.
  11. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie

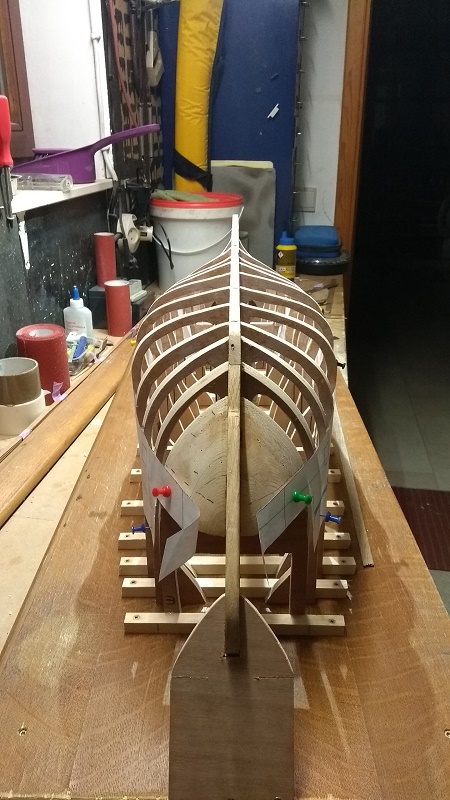

    Na het samenstellen van de kiel kon ik de spanten gaan passen en beoordelen.

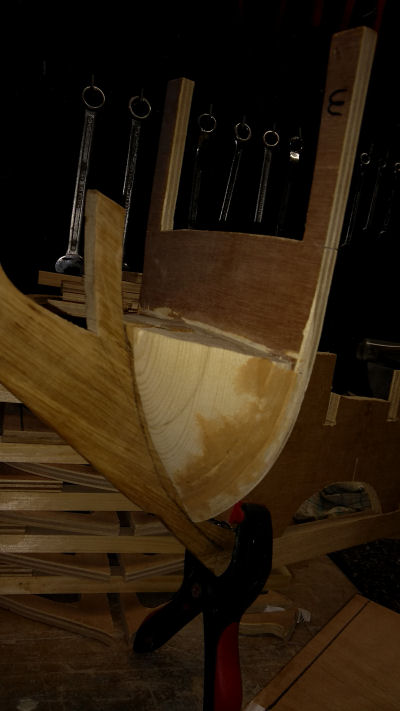

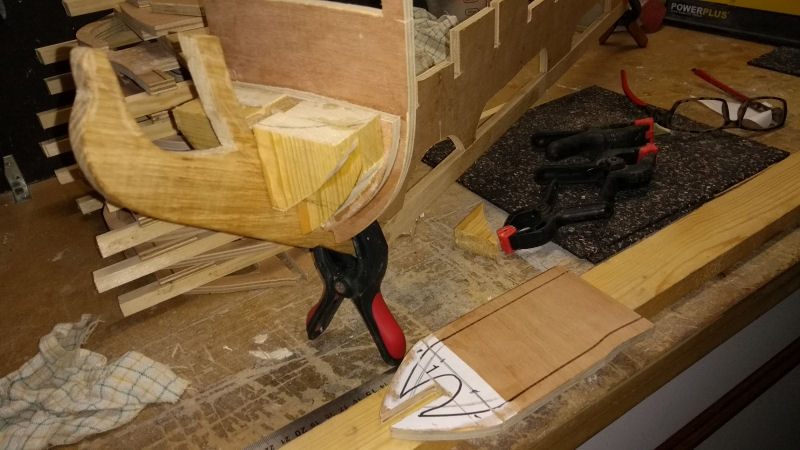

    Al snel bleek dat spant 1 beter kon vervangen worden door een vol houten blok en deze rond te schuren. zo hebben straks de huidplanken meer houw vast en word de boeg meteen ook wat steviger voor straks op het water.
    Na de boeg de spiegel maar eens van dichtbij bekeken, ook hier dienen aanpassingen gemaakt te worden om de aansturing van het roer straks vlot te laten plaatsvinden. Deze aanpassing zal pas in een later stadium uitgevoerd kunnen worden daar ik anders de spiegel niet goed kan fixeren op de bouwplank.
    Verder zijn alle spanten voorzien van een plankje zodat ze op de bouwplank kunnen bevestigd worden.

    nu nog een stevige bouwplank........
    vgr Marc

    Jaques, JanZMC, janzwart en 1 andere persoon vinden dit leuk.
  12. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie

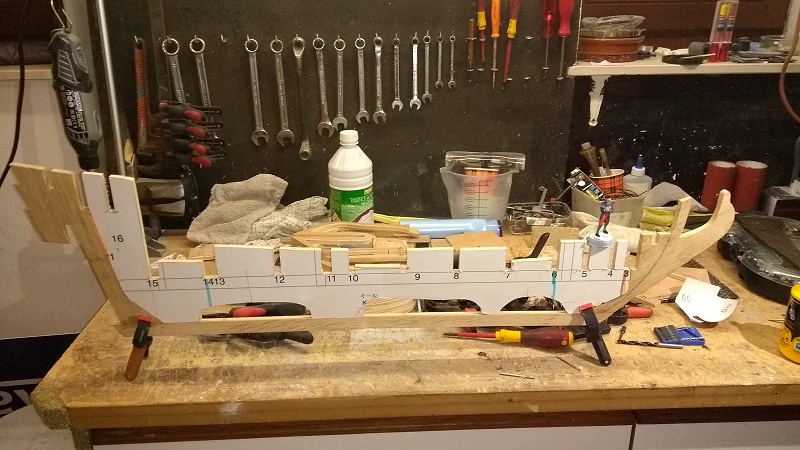

    Ik kon het niet laten en heb wat ander werk aan de zijkant gezet ( ga ik volgend weekend wel terug moeten inhalen vrees ik ) zo staan momenteel toch alle spanten gelijmd op die kiel en de bouwplank.

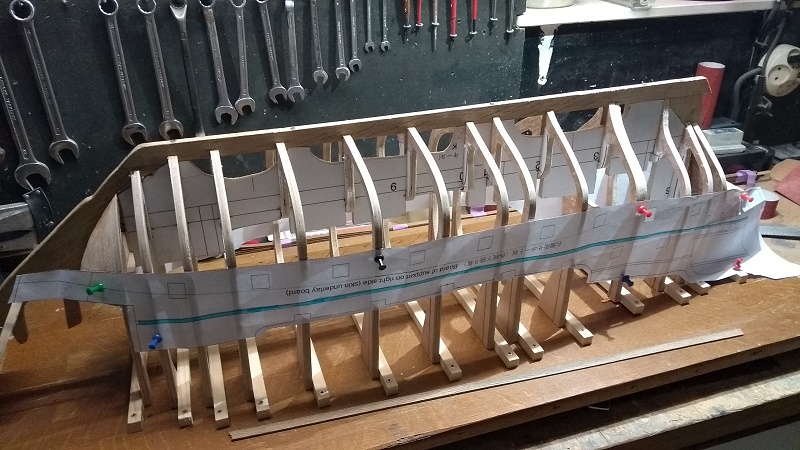

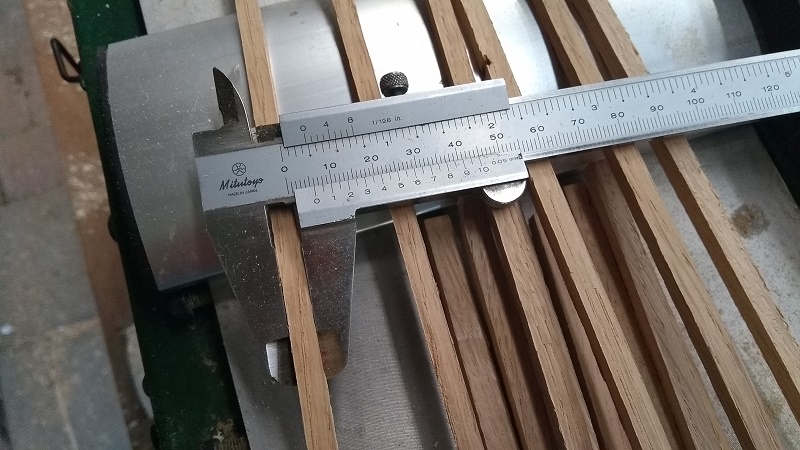

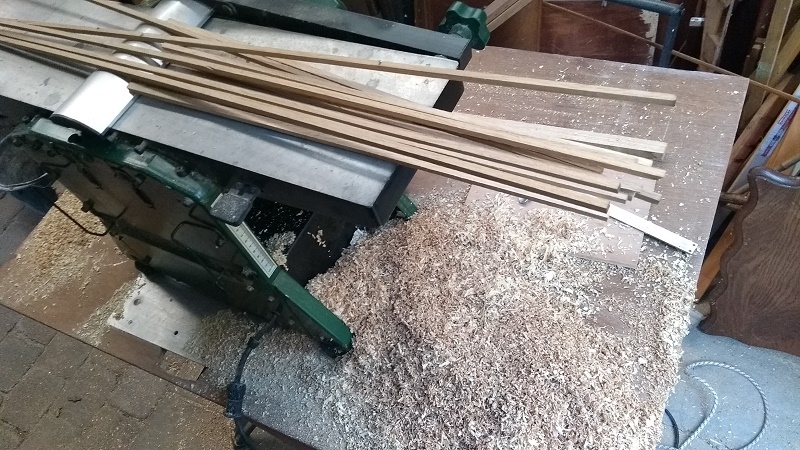

    Vermits ik niet echt de vorm van de romp vloeiend zag verschijnen heb ik wat 1mm latjes over de spanten gelegd om een betere kijk te krijgen over de rondingen.
    Helaas, ik ga wat extra werk hebben om enkel spanten aan te passen. Vermoedelijk zitten er in de tekening 1/50 enkele kleine foutjes die je zo weg schuurt maar die bij het vergroten van de schaal toch iets meer aandacht vragen.
    Niet echt onoverkomelijk maar het geeft me wel wat extra werk waar ik niet meteen van had liggen dromen.
    misschien valt het nog mee en zijn we er binnen kort al weer met meer nieuws
    vgr Marc

    Jaques en pietsan vinden dit leuk.
  13. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.076
    Locatie:
    Dordrecht
    Ik zie inderdaad op 1/3 van de voorkant een deuk in een van de latten. Of is dat gezichtsbedrog?

  14. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    nee hoor Hans , en er zitten er zelfs meer als je de latjes tot op het spant drukt.
    Vermoedelijk is met het rondzetten van de spanten al veel op gelost maar zeer zeker niet alles.

  15. ronvanleeuwen54

    ronvanleeuwen54

    Lid geworden:
    22 okt 2012
    Berichten:
    525
    Locatie:
    Poeldijk
    Geweldig, ik ga je volgen Marc. Gaat dit schip echt varen met RC bediening. Ik ben benieuwd. Dus je komt volgend jaar mei mee met je broer naar onze scheepsexpo in Lelystad?:friends:

  16. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    Welkom Ron, des te hoger het aantal zielen des te groter de kans dat ik nog wat tips krijg om dit ganse project tot een goed einde te brengen.

    Hou wel even in gedachten dat ik niet kan tippen aan Dirk zijn bouw snelheid.
    Ik was al een van de vaste bezoekers te Duizel dit jaar had ik jammer genoeg geen tijd maar als de bouw wat wil vlotten en ik heb tegen mei wat te tonen, mag je me vermoedelijk wel verwachten ( duur nog lang om nu al te beloven )
    vgr Marc

    betreffende het rondzetten en passend maken van de spanten. Hierin heb ik ondertussen vast kunnen stellen dat het beter mee valt als eerst gedacht.
    1 zijde is ondertussen klaar om te kunnen beplanken, nu de andere nog. Even geduld dus voor een volgend foto verslagje.
    vgr Marc

  17. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.592
    Locatie:
    Oud Beijerland
    Een mooi project Marc..

  18. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.532
    Locatie:
    Turnhout belgie
    Als het leuk bouwen is maak je al snel wat meer extra tijd vrij , of ik dit lang kan houden in combinatie met mijn echte werk is nog maar de vraag , maar voorlopig even profiteren.
    Het rondschuren van de spanten is voltooid. Uiteindelijk heb ik alle onregelmatigheden weg kunnen werken door dit schuren. Had ik me natuurlijk weer teveel zorgen gemaakt om niks.

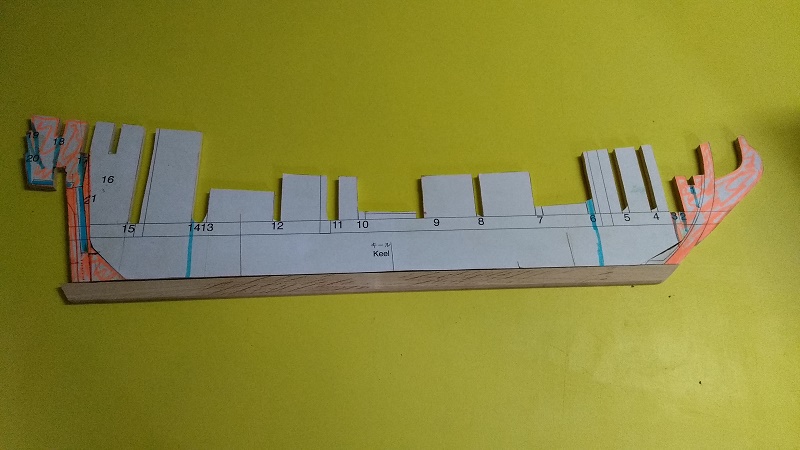

    Gelukkig zat tussen het pak tekeningen ook het zij aanzicht vanaf het berghout naar boven. Dit bespaart me heel wat meet en reken werk, gewoon er op leggen, en tot mijn verbazing valt geen enkel geschut- luik op een spant, uitgenomen enkele op het dek. Onze tekenaar heeft echt zijn best wel gedaan :koud:
