    Hallo,

    Mijn naam is Gé en het lijkt me leuk om mijn bouwproject hier op het forum vast te leggen.

    Ik heb 10 jaar niet gebouwd én niet gevlogen, het wordt mijn eerste schaalkist en mijn eerste tweedekker. Ik hoop dat deze draad de moeite waard wordt.

    Het is een Boeing PT-17 Stearman van aerodromerc.com gesneden en geleverd door rc-europe.nl.
    Maar eerst nog even wachten, vol verwachting klopt mijn hart.


    jan brilman en toostbeek vinden dit leuk.
  2. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.779
    Locatie:
    groningen
    Of moet het naar 'vliegende schaalmodellen'?

    Succes!


    jan.

  3. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden
    Mij om het even Jan, in beginsel is het een bouwverslag dus laat ik het maar hier staan.

  4. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

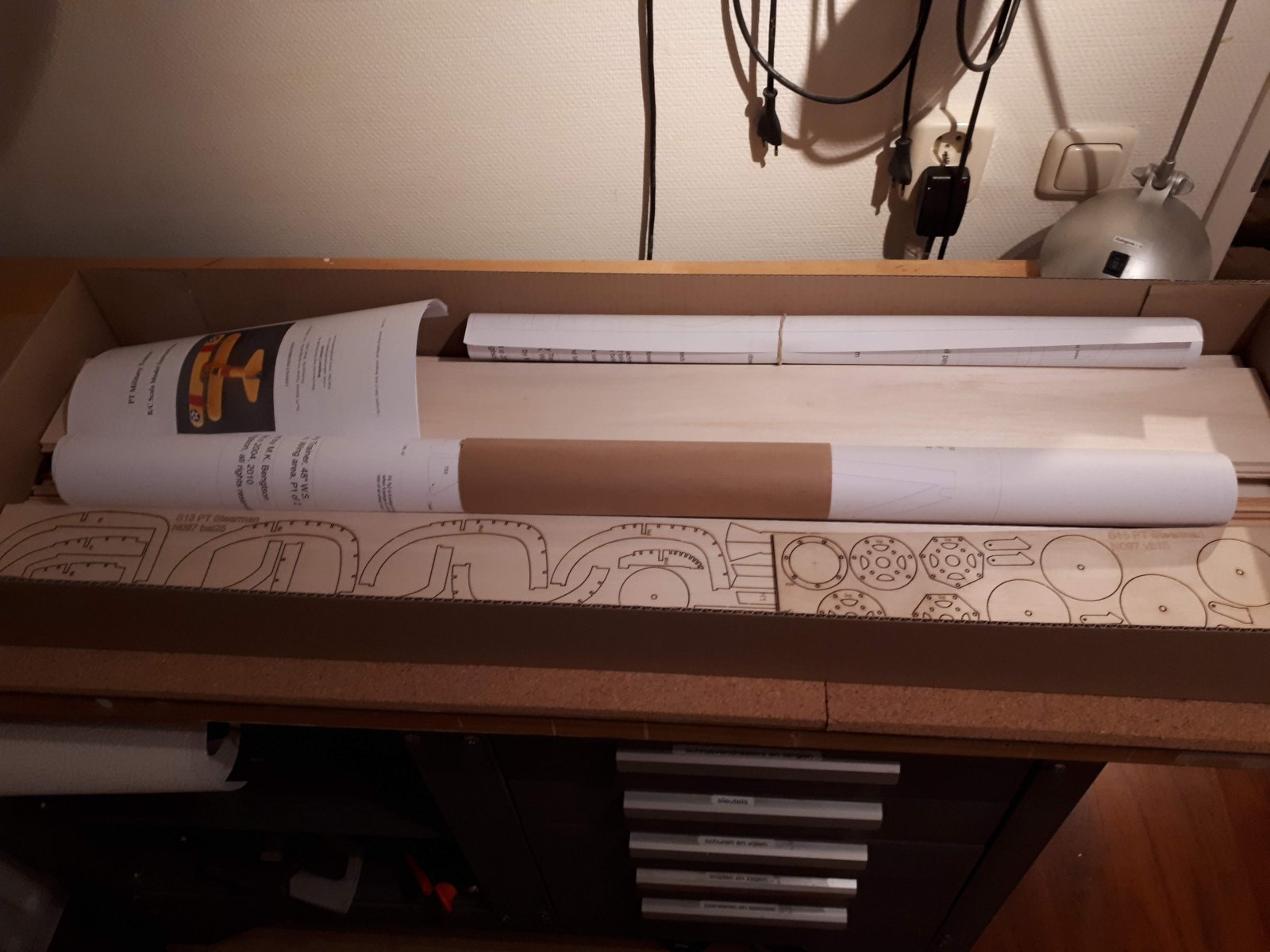

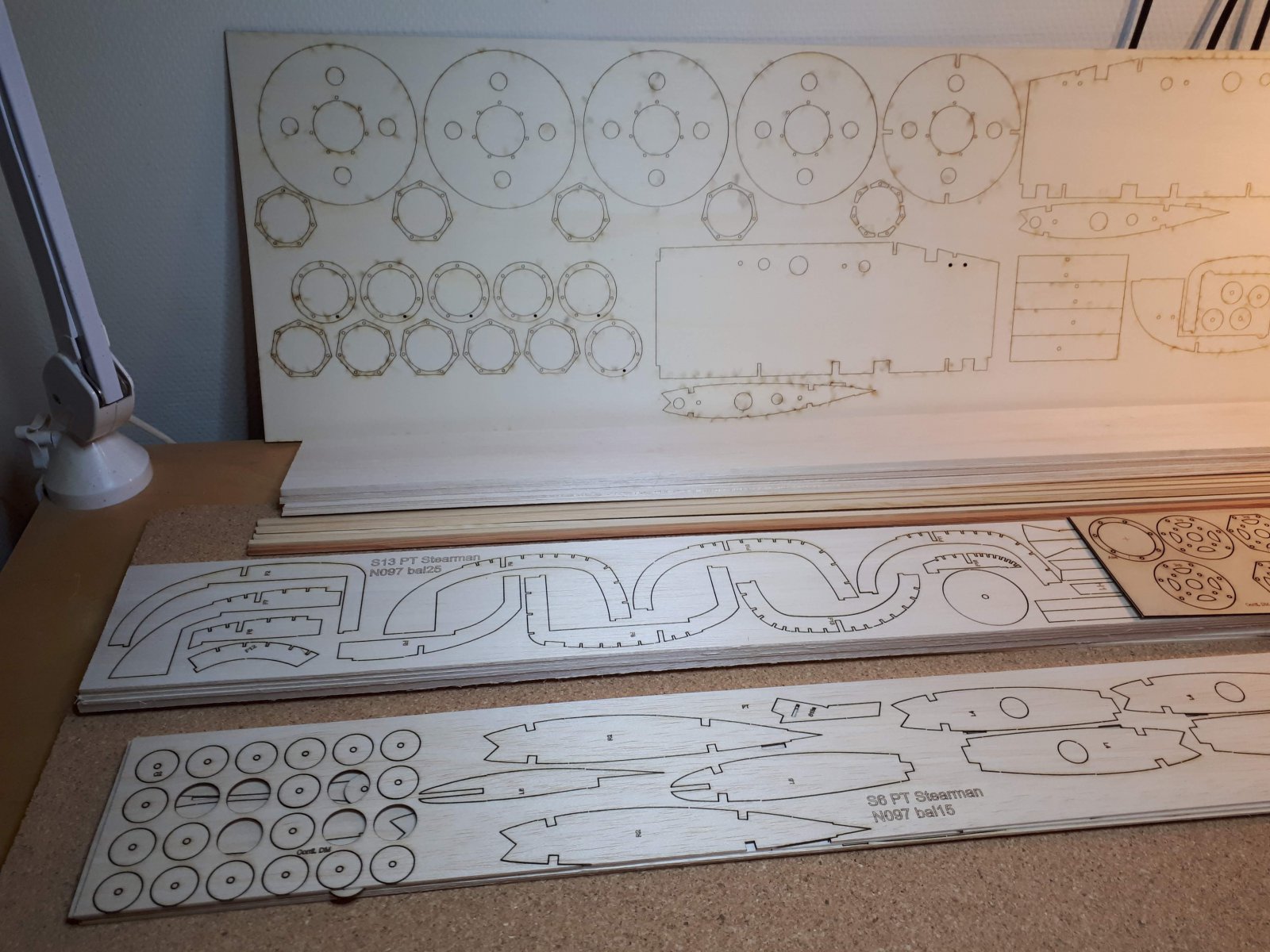

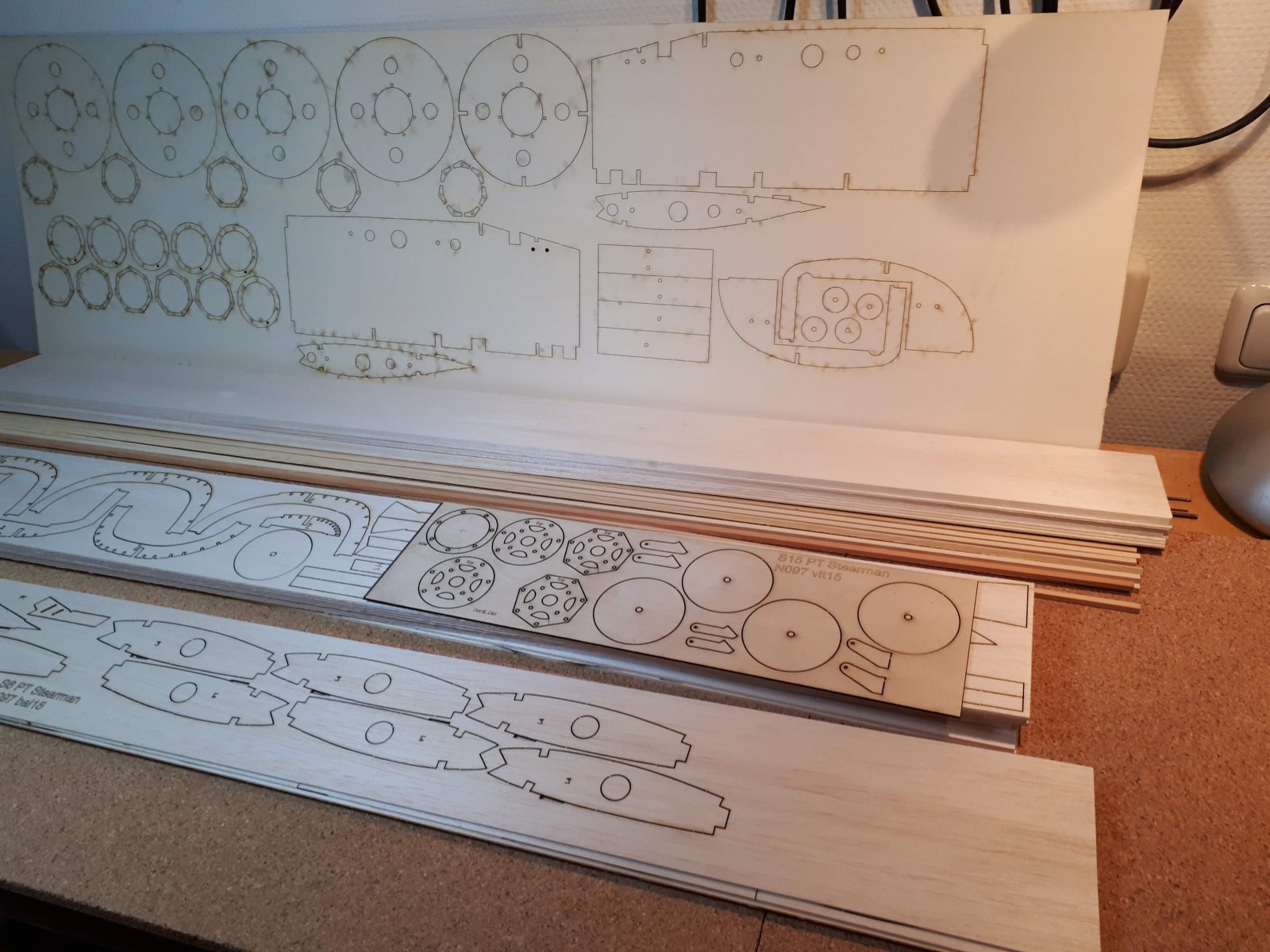

    Yes! Een maagdelijk witte doos. Het aanvankelijke pakket is kwijtgeraakt bij postnl. Rc-europe heeft zonder morren een nieuwe Stearman gesneden. Die heb ik zelf maar opgehaald.

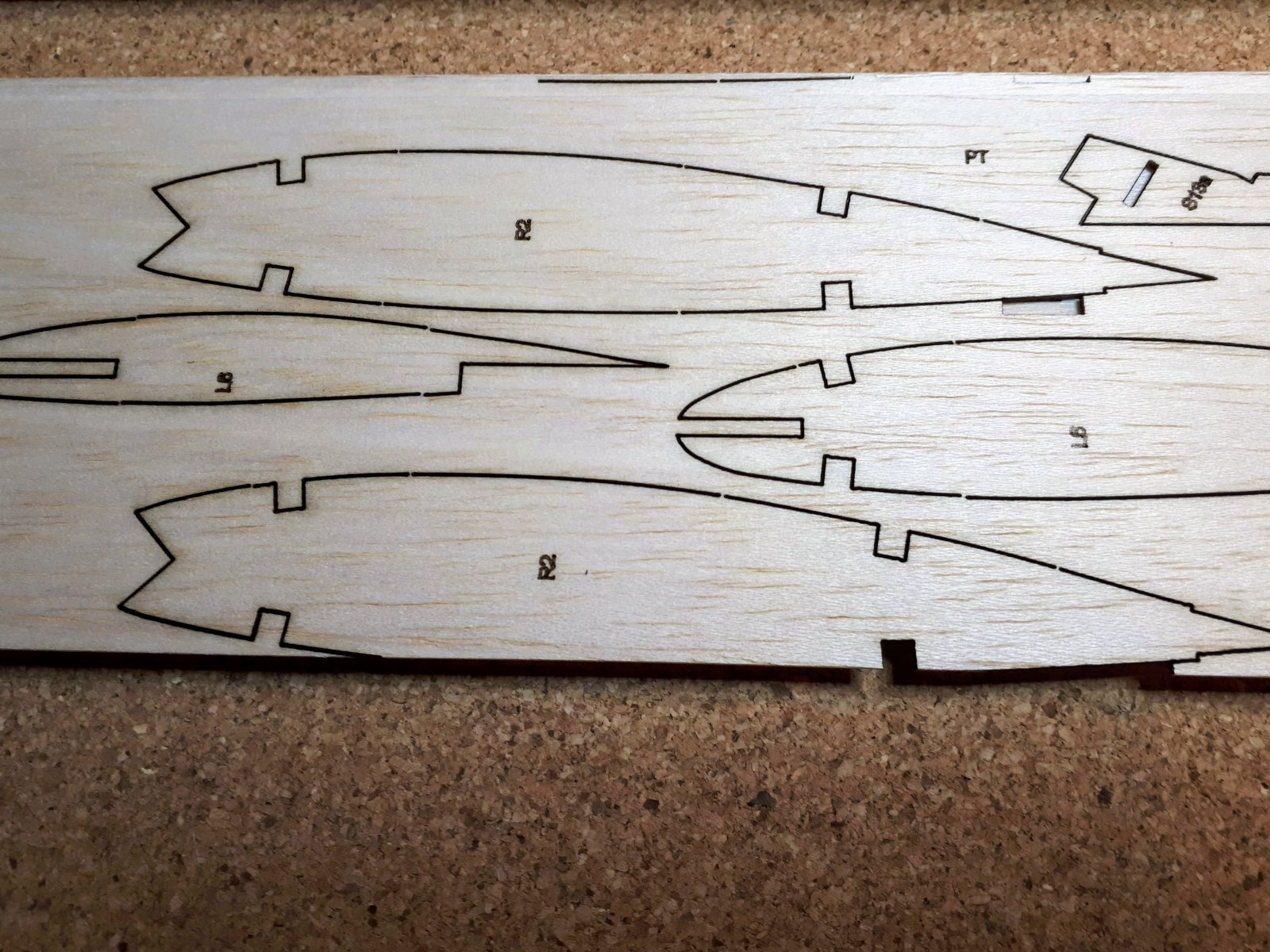

    Rib R2 valt net een beetje buiten de plank balsa, dat wordt een nieuwe snijden...

  5. HeliKoper

    HeliKoper Vriend van modelbouwforum.nl

    Lid geworden:
    19 okt 2006
    Berichten:
    1.139
    Locatie:
    Guinea-Fowl-City
    Sturen ze daar niet gewoon een nieuwe voor?

  6. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden
    Ja dat wilde hij wel doen, maar ik had haast want ik wilde hem voor mijn verjaardag (morgen) hebben.

  7. HeliKoper

    HeliKoper Vriend van modelbouwforum.nl

    Lid geworden:
    19 okt 2006
    Berichten:
    1.139
    Locatie:
    Guinea-Fowl-City
    Alvast gefeliciteerd. :)

  8. PHTB

    PHTB

    Lid geworden:
    11 nov 2008
    Berichten:
    435
    Locatie:
    Nijmegen
    Kan de Boeing PT-17 Stearman niet vinden RC-europe.nl. Nieuw model wellicht ?

  9. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden
  10. PHTB

    PHTB

    Lid geworden:
    11 nov 2008
    Berichten:
    435
    Locatie:
    Nijmegen
    Bedankt voor de info.

  11. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

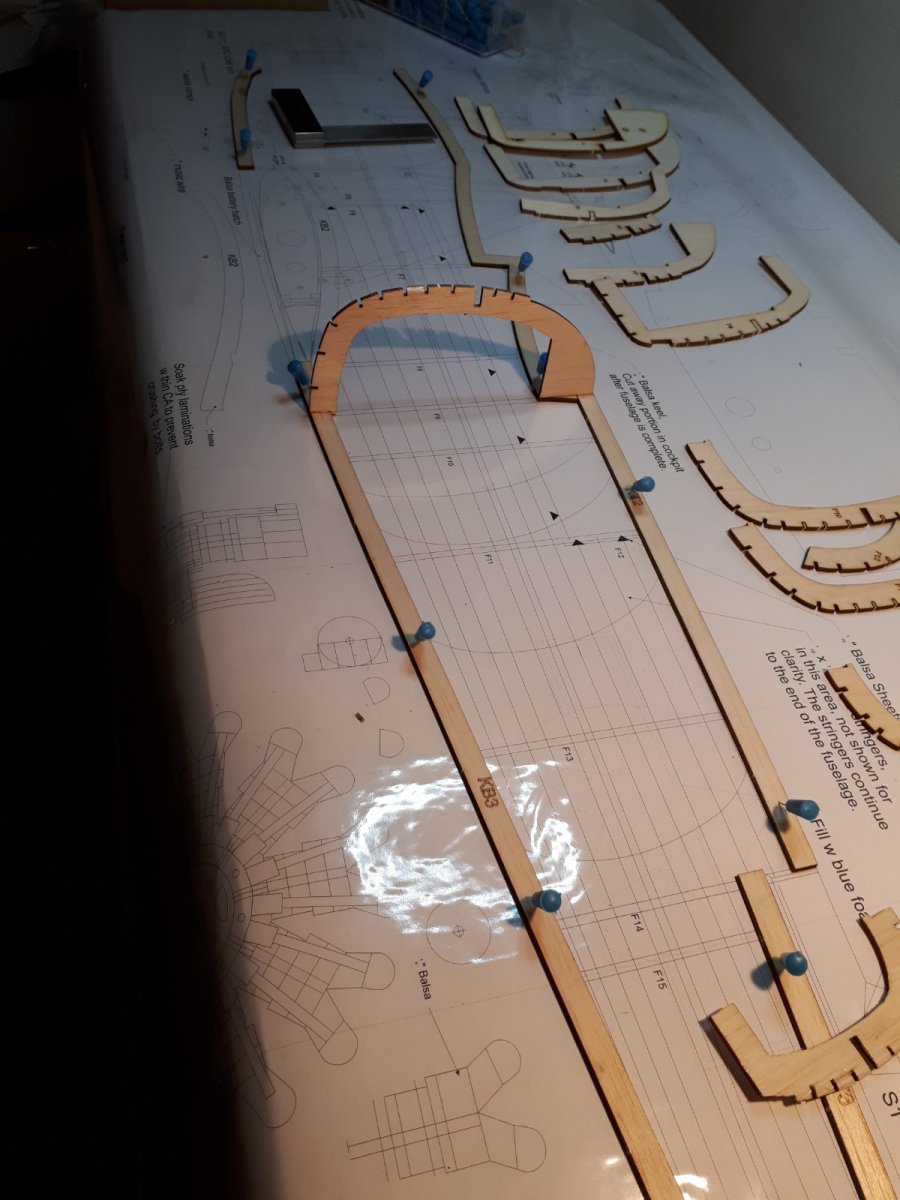

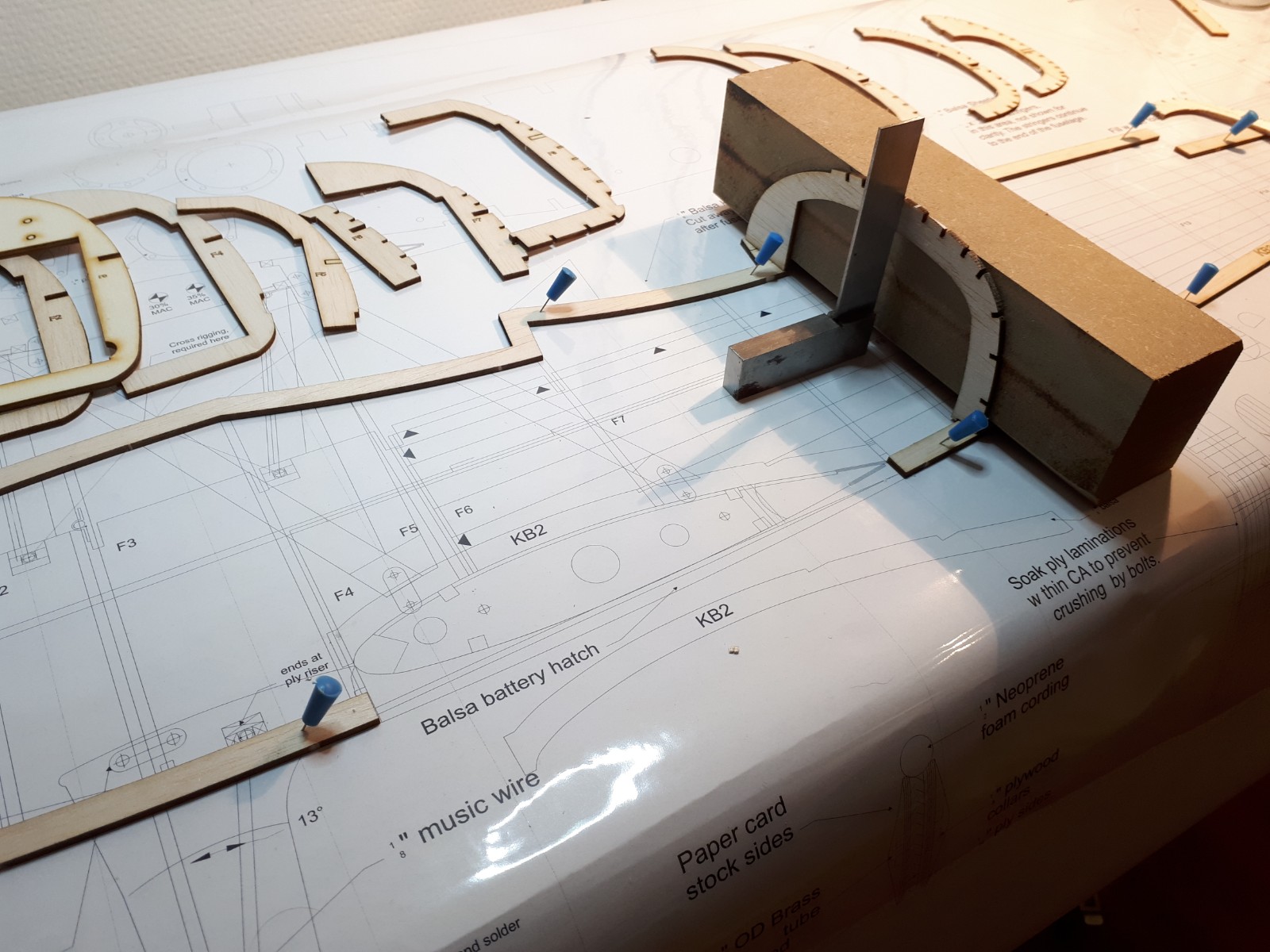

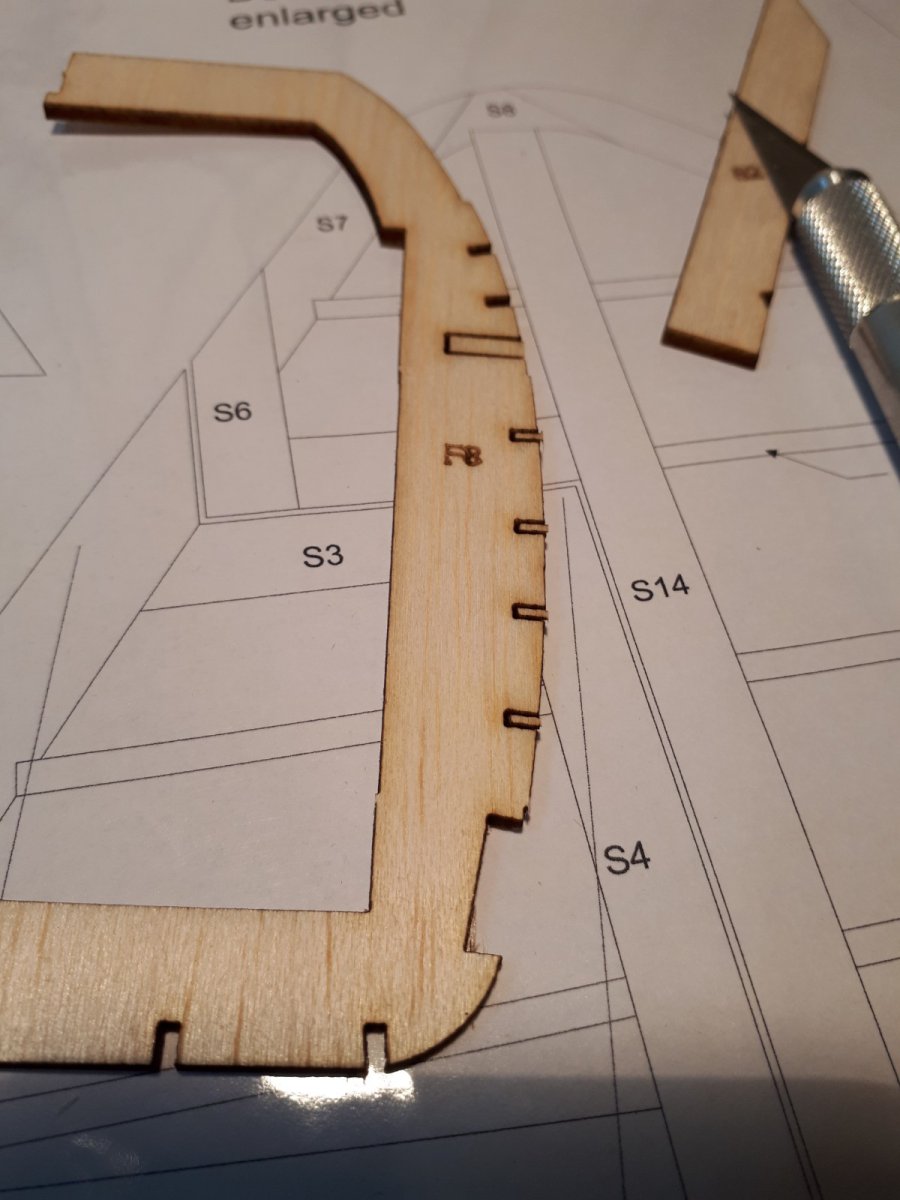

    De eerste spant.

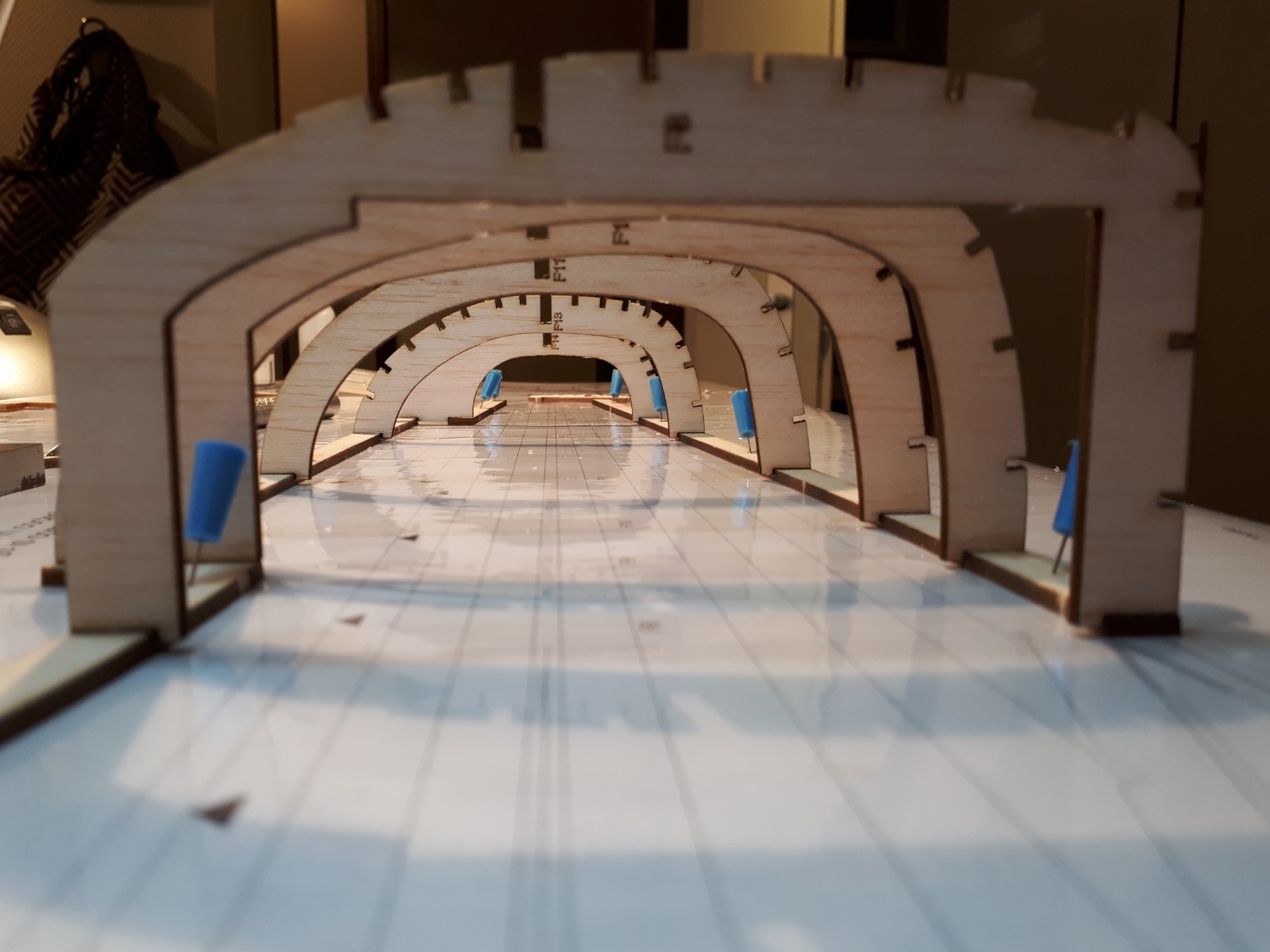

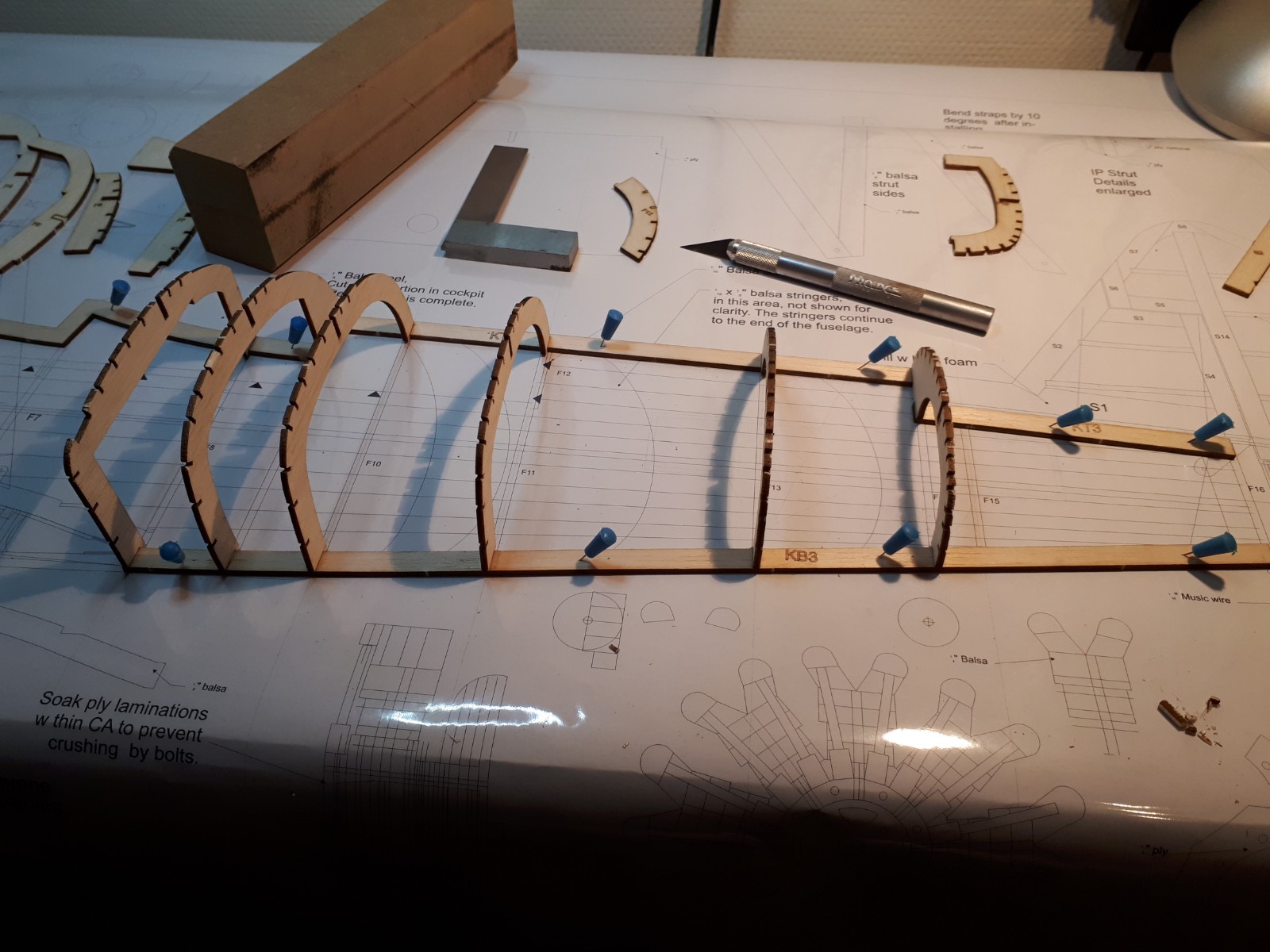

    Nog wat spanten.


    Bij de 'slotjes' voor de stringers is het balsa (ook bij de triplex spanten) niet goed weggesneden. Tis veel maar ook therapeutisch werk om de 'slotjes' open te snijden. Lekker hoor!

  12. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

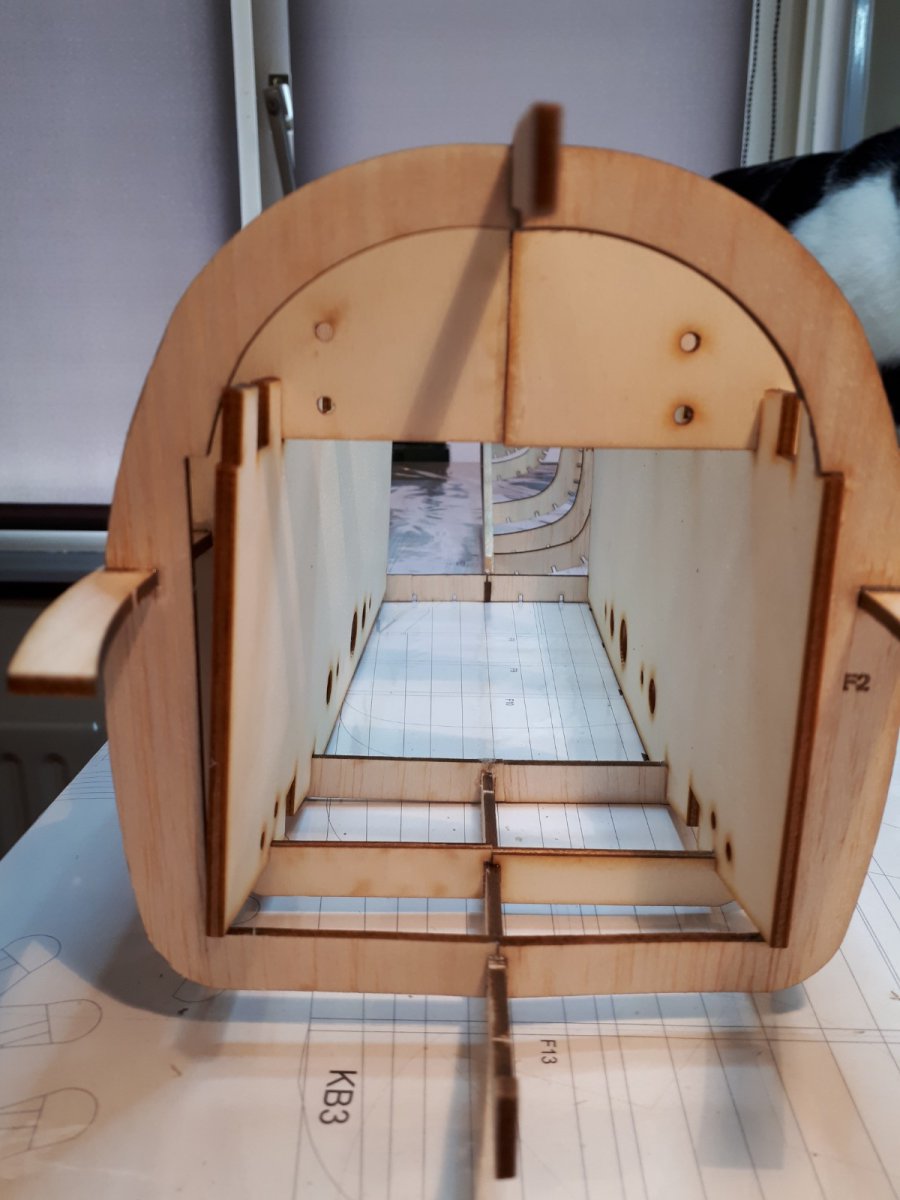

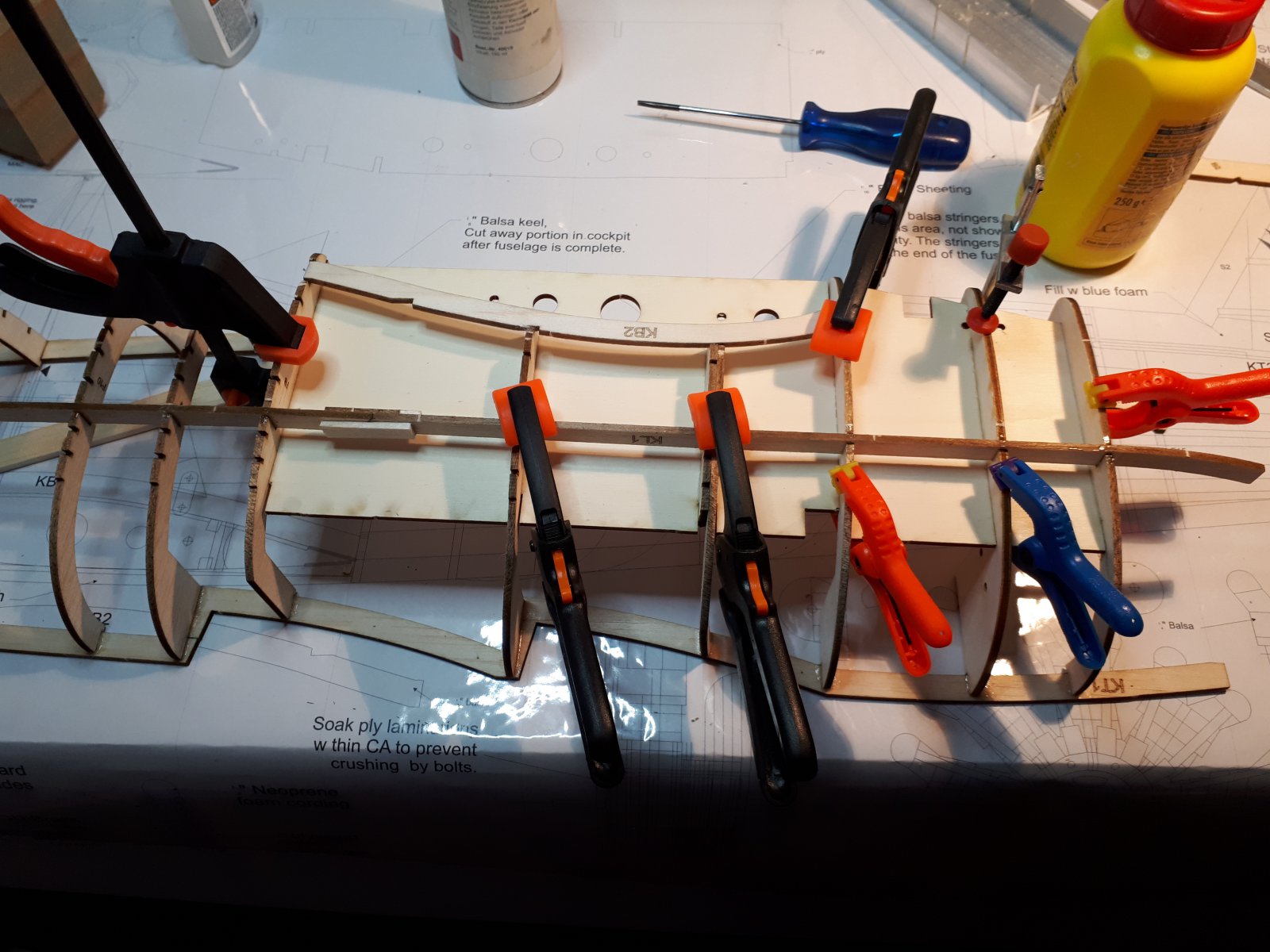

    De linker "internal riser" gelijmd geklemd, deze past als gegoten! 20190422_123339.jpg


    De rechter past voor geen meter?! Where did I go wrong? Dit is een essentieel onderdeel, de ondervleugels worden hiermee uitgelijnd, de cabane struts worden hieraan gemonteerd alsmede het landingsgestel.


    Wat spanten slordig gelijmd, te haastig geweest. Foei!

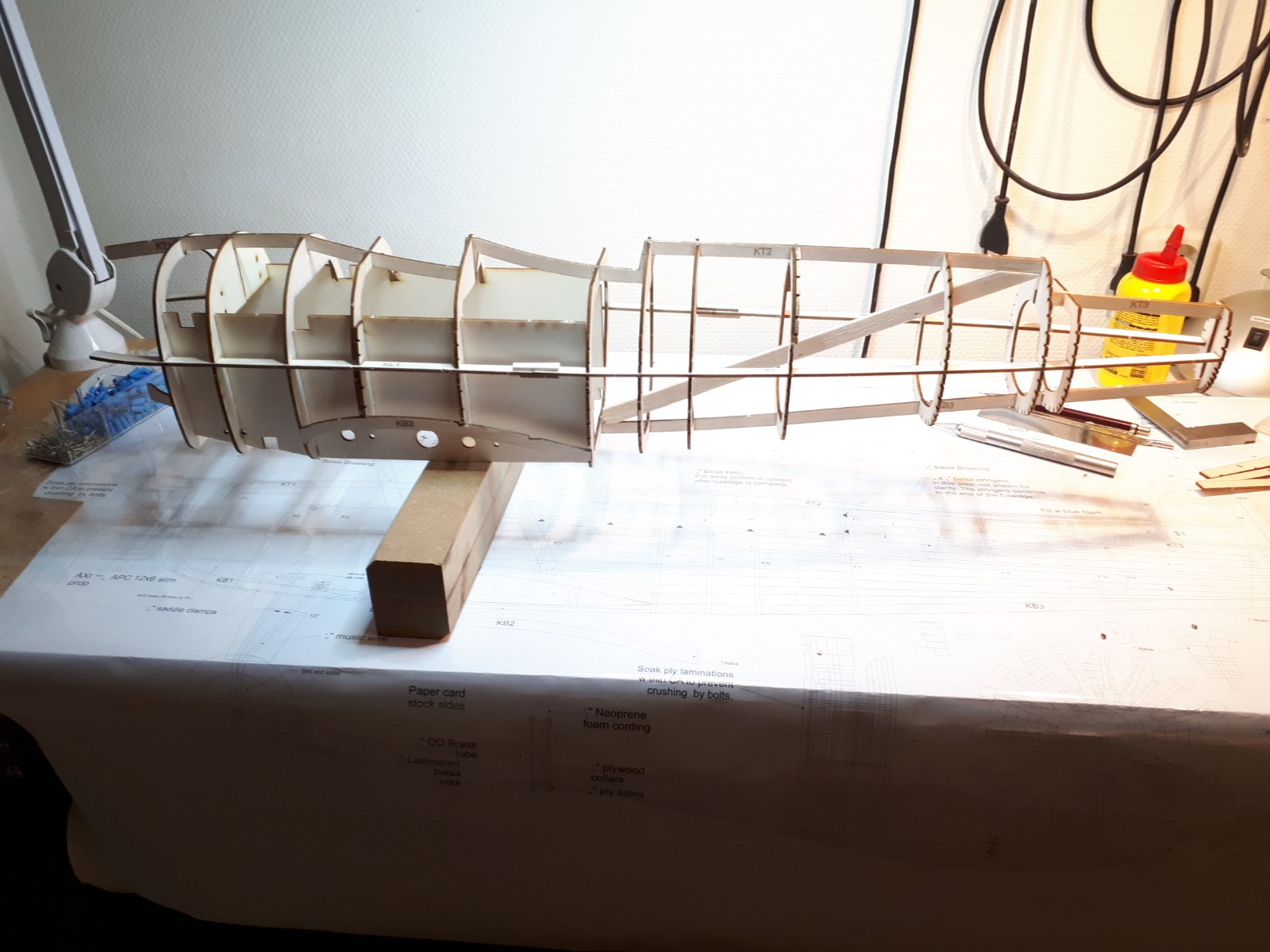

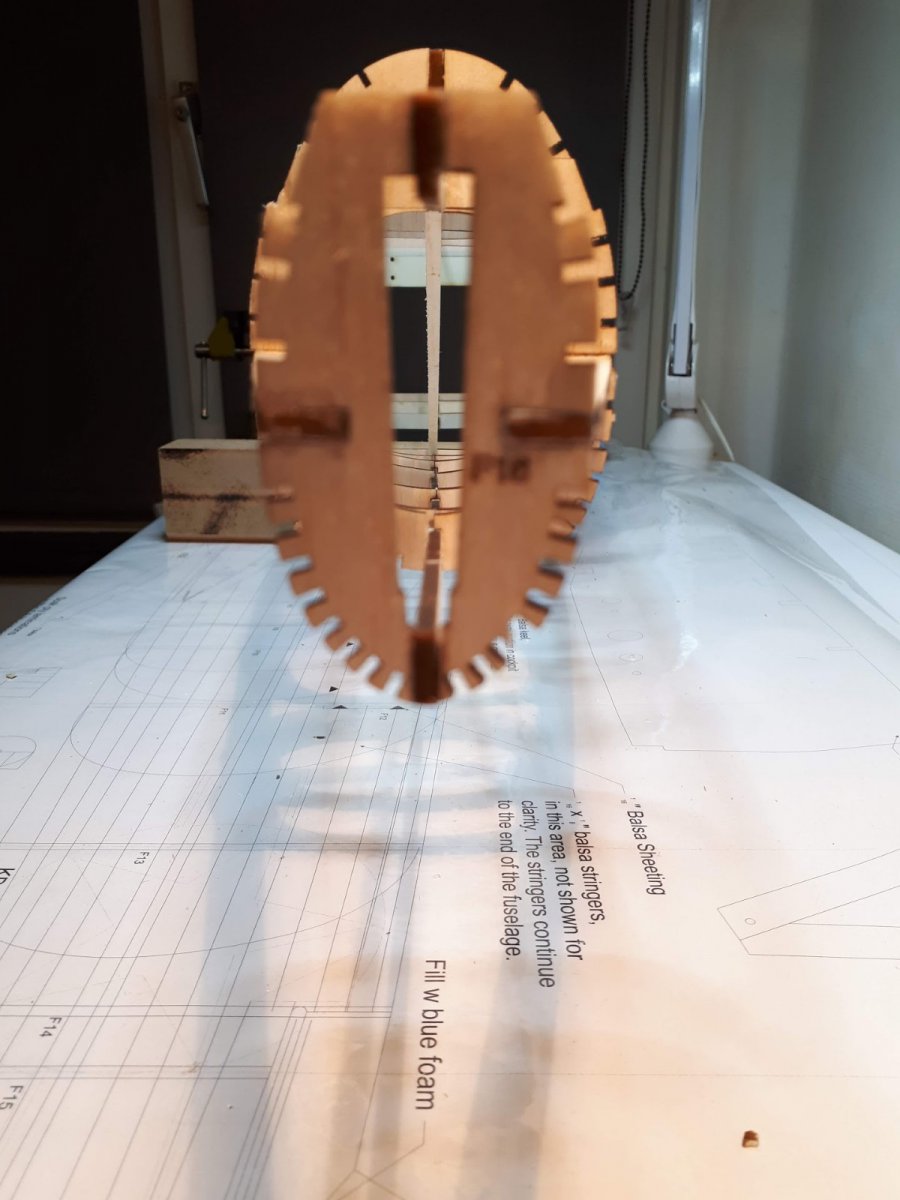

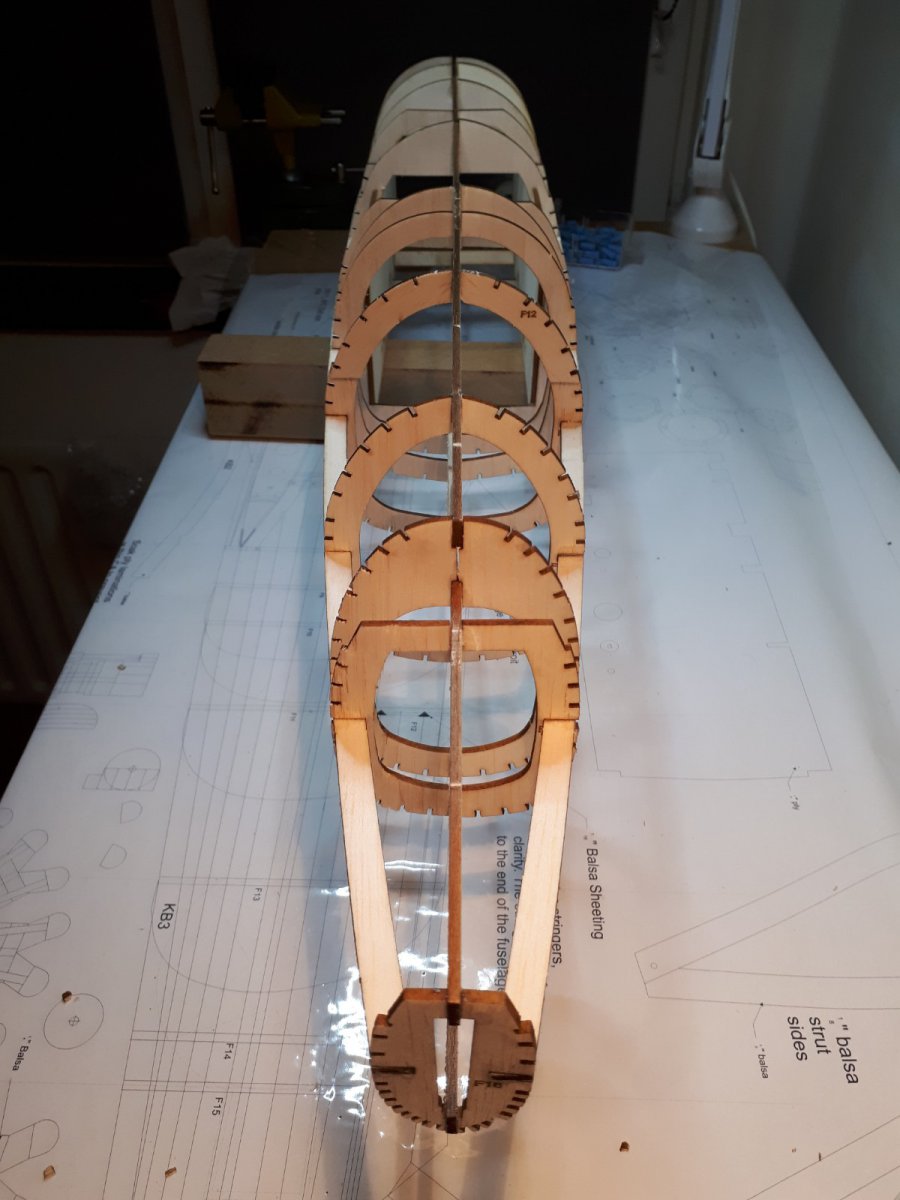

    Weer verder, rechter "internal riser" erin gepast en de spanten van de rechterzijde gelijmd. 20190424_214200.jpg





    steven8110 vindt dit leuk.
  13. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden
    Rompvragen:

    Welke servo's?
    Waar en hoe servo's monteren.
    Wat voor aansturing, closed loop?
    Hoe en hoe groot en waar het toegangsluik.
    Waar en hoe de accu of accu's?
    Cockpit?

    Pff. Eerst ff met wat anders verder.

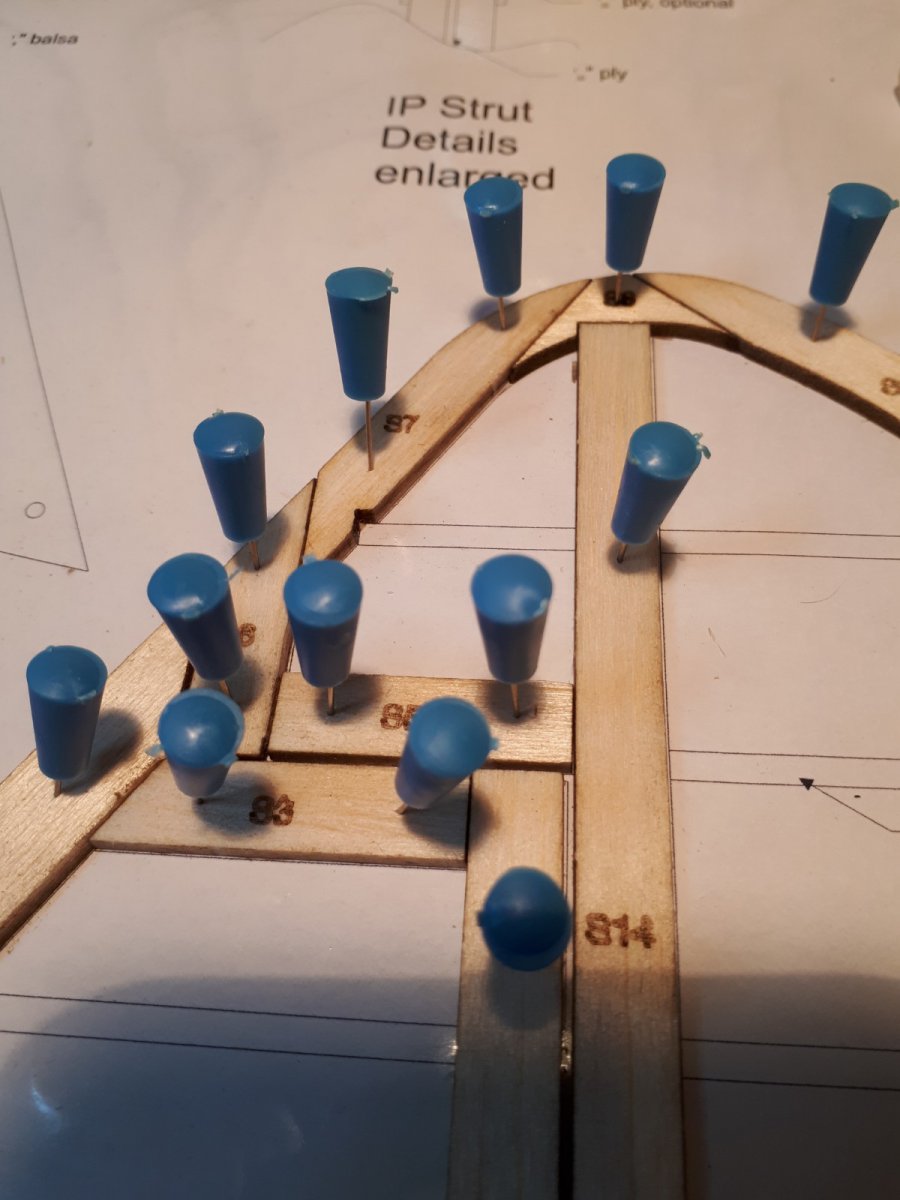

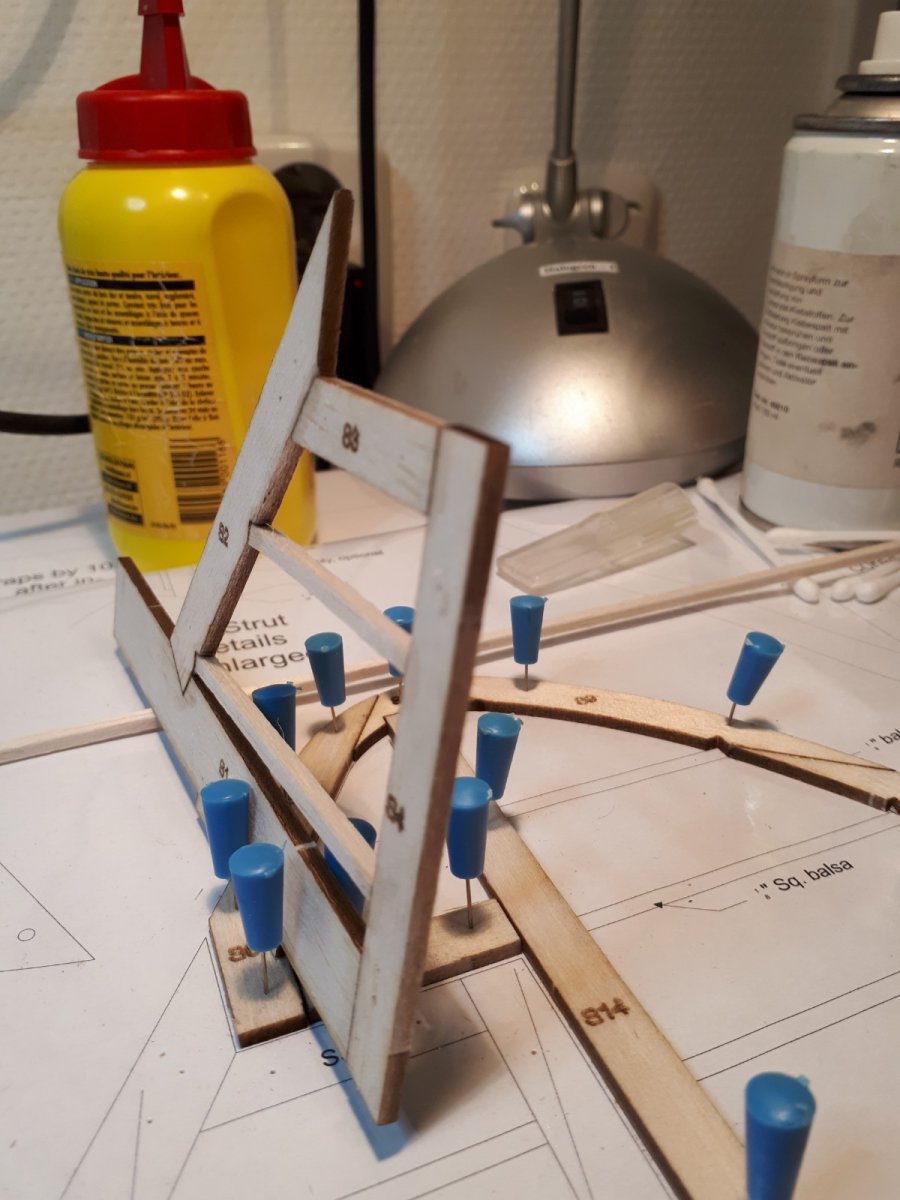

    20190425_180918.jpg 20190425_190553.jpg

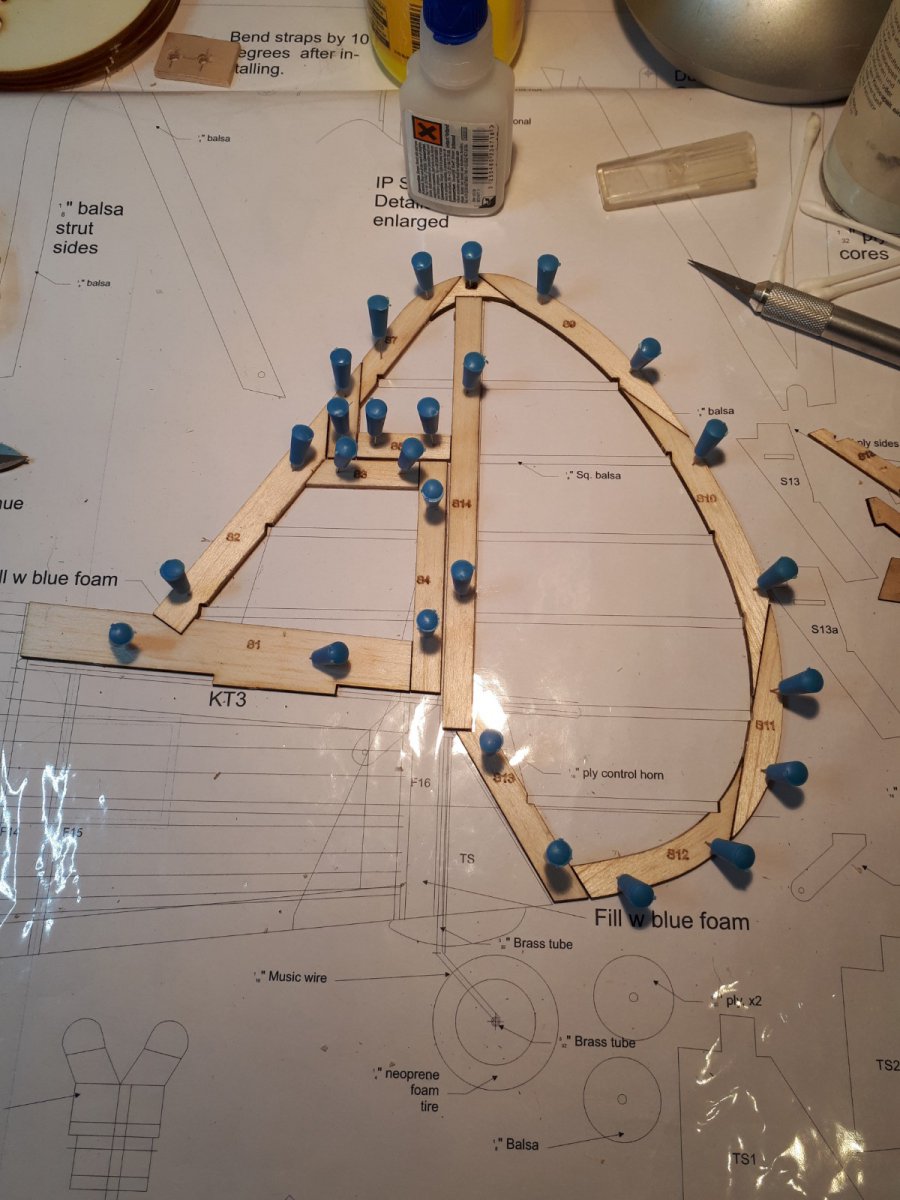

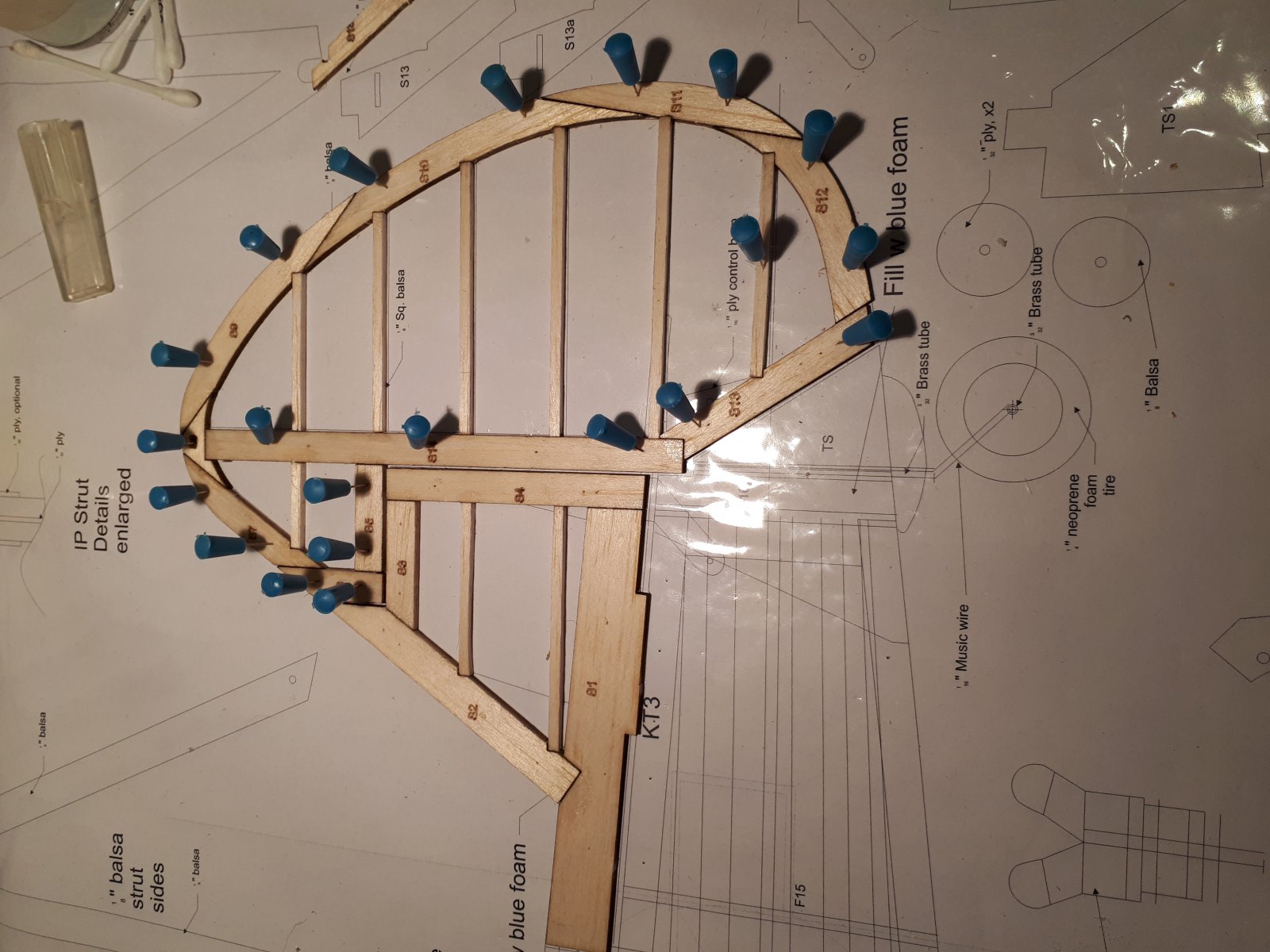

    3mm brede achterlijst van het kielvlak, moet hier nog een scharnier in?

  14. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden
  15. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

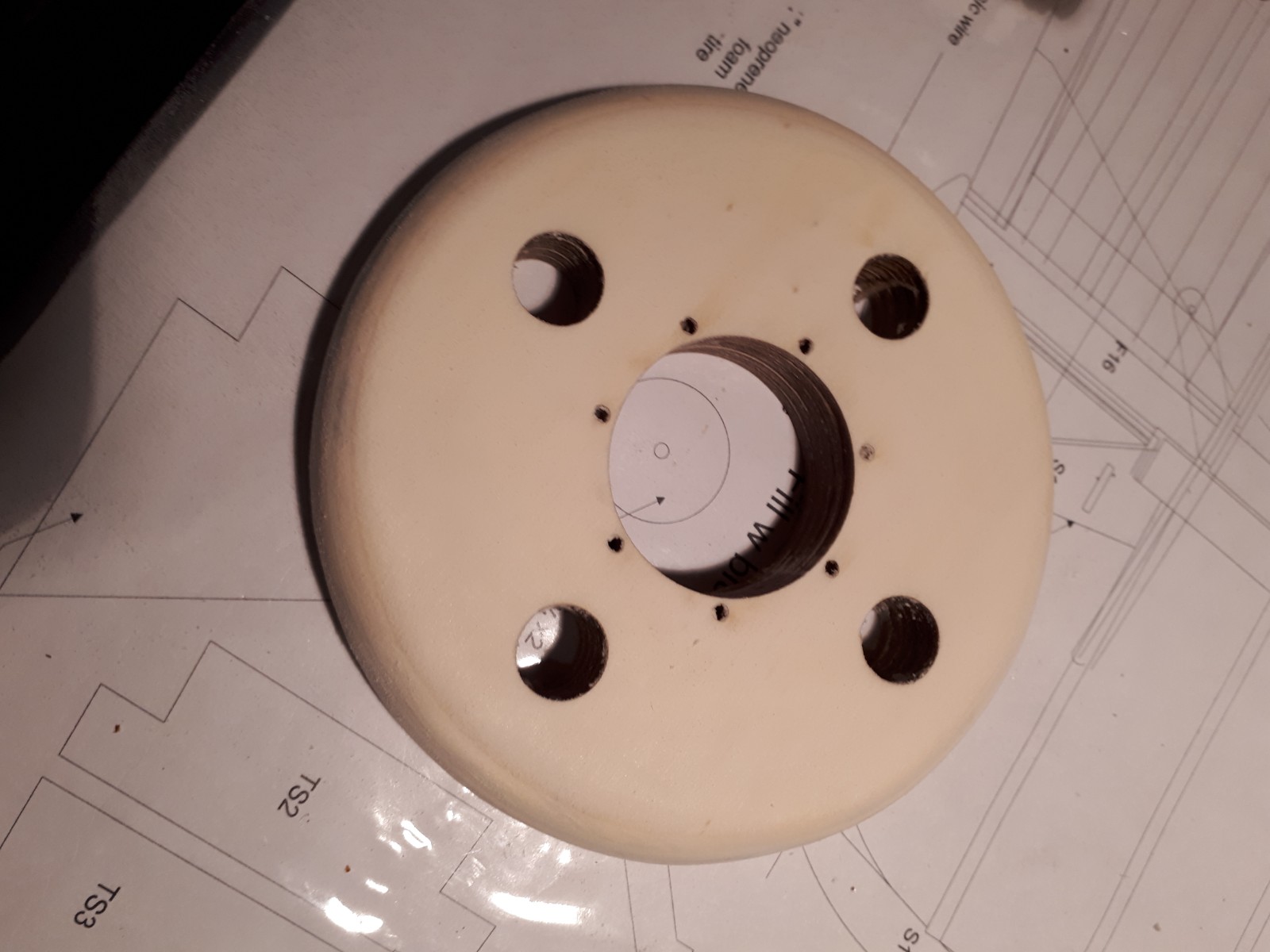

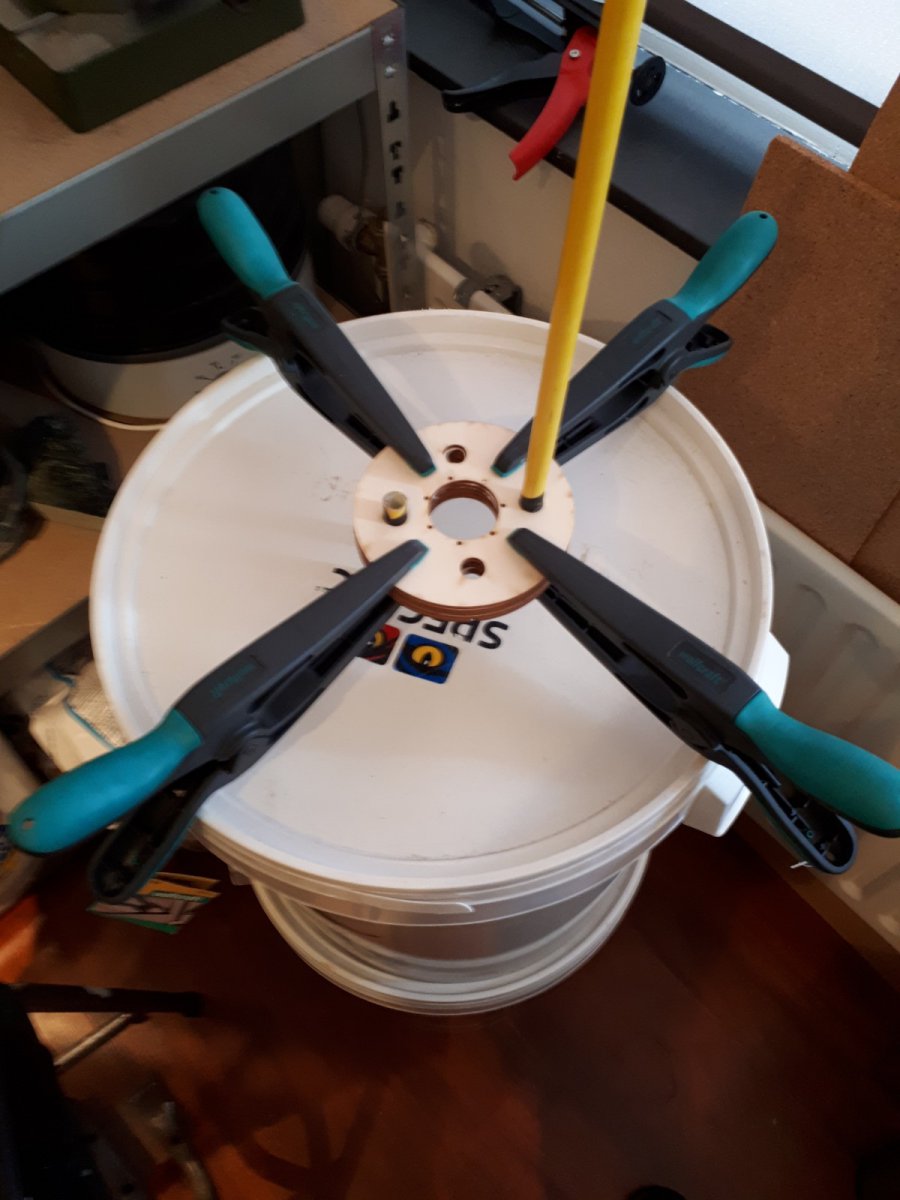

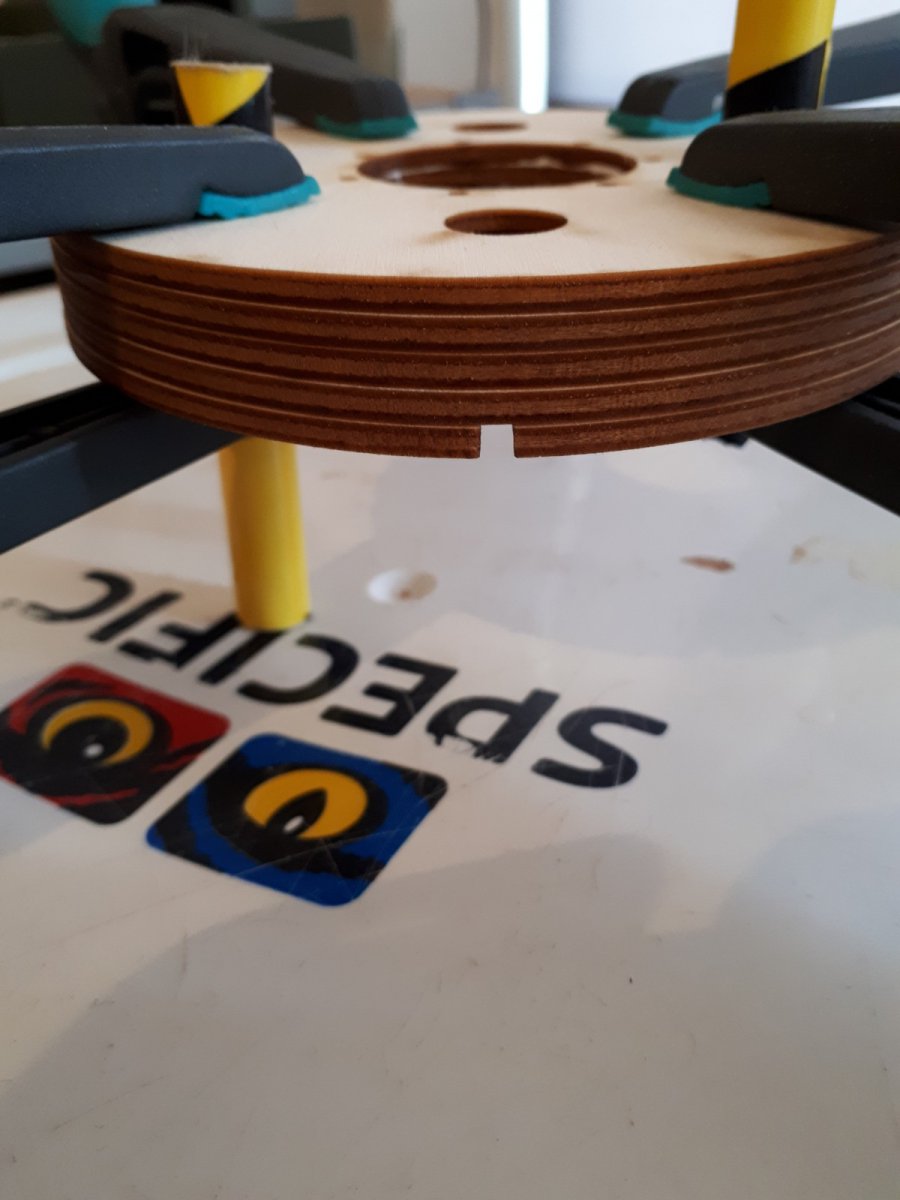

    Met het motorschot bezig geweest, hier tegenaan komt de 7 cylinder continental dummymotor.

    5 lagen 3mm triplex.




    Geschuurd.

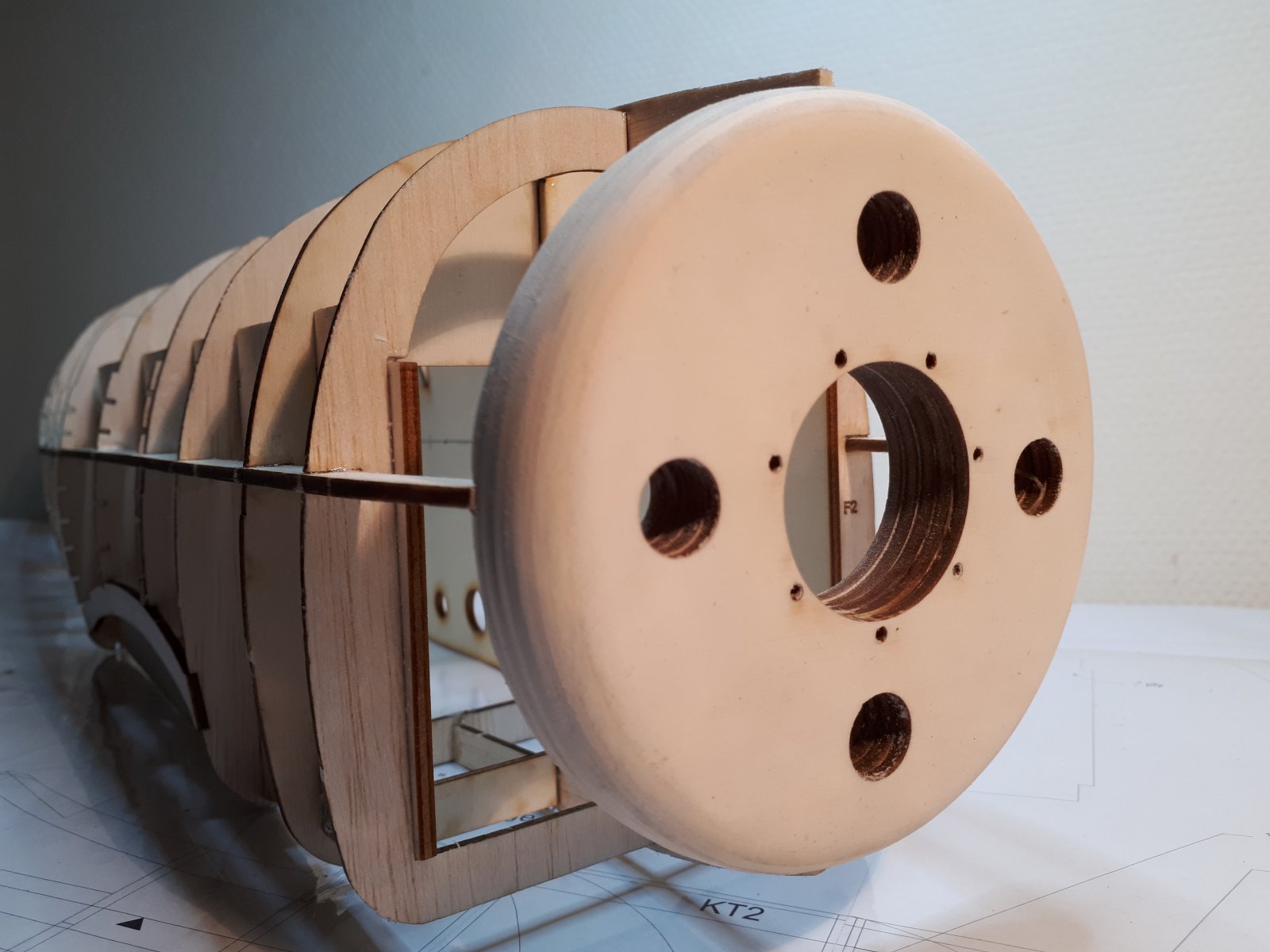

    Op de romp.

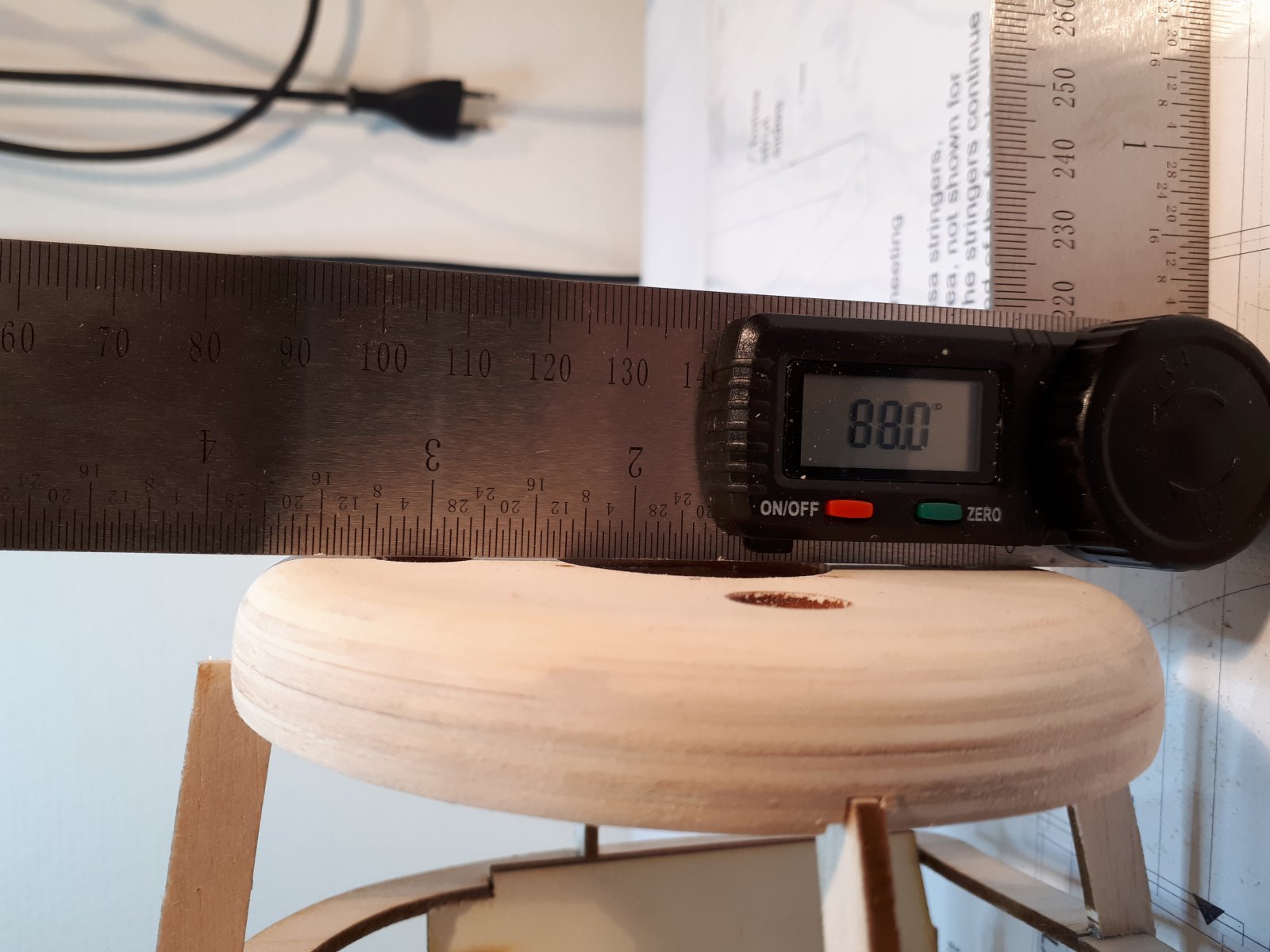

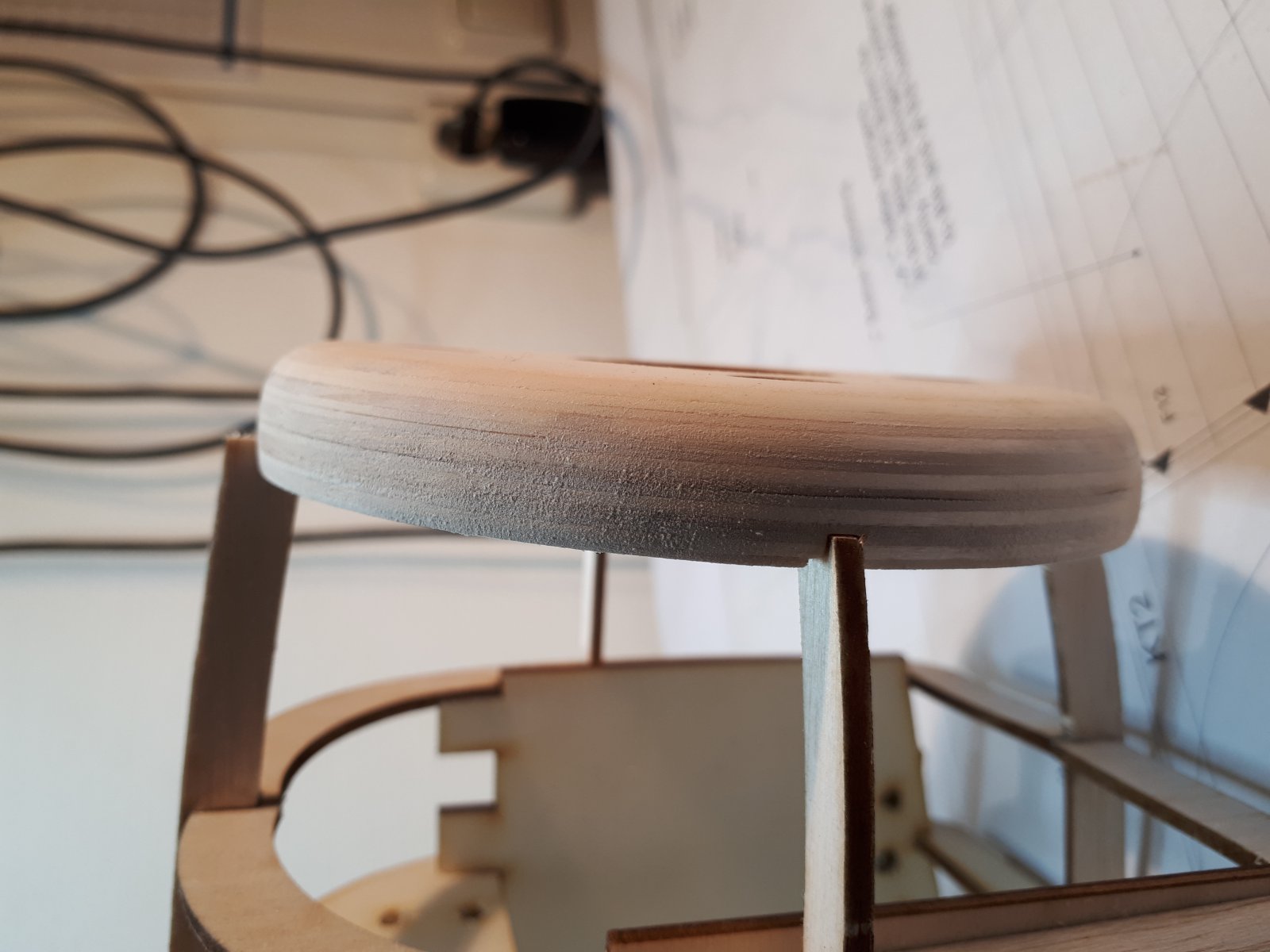

    2 graden motordomp.


    E.hof vindt dit leuk.
  16. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

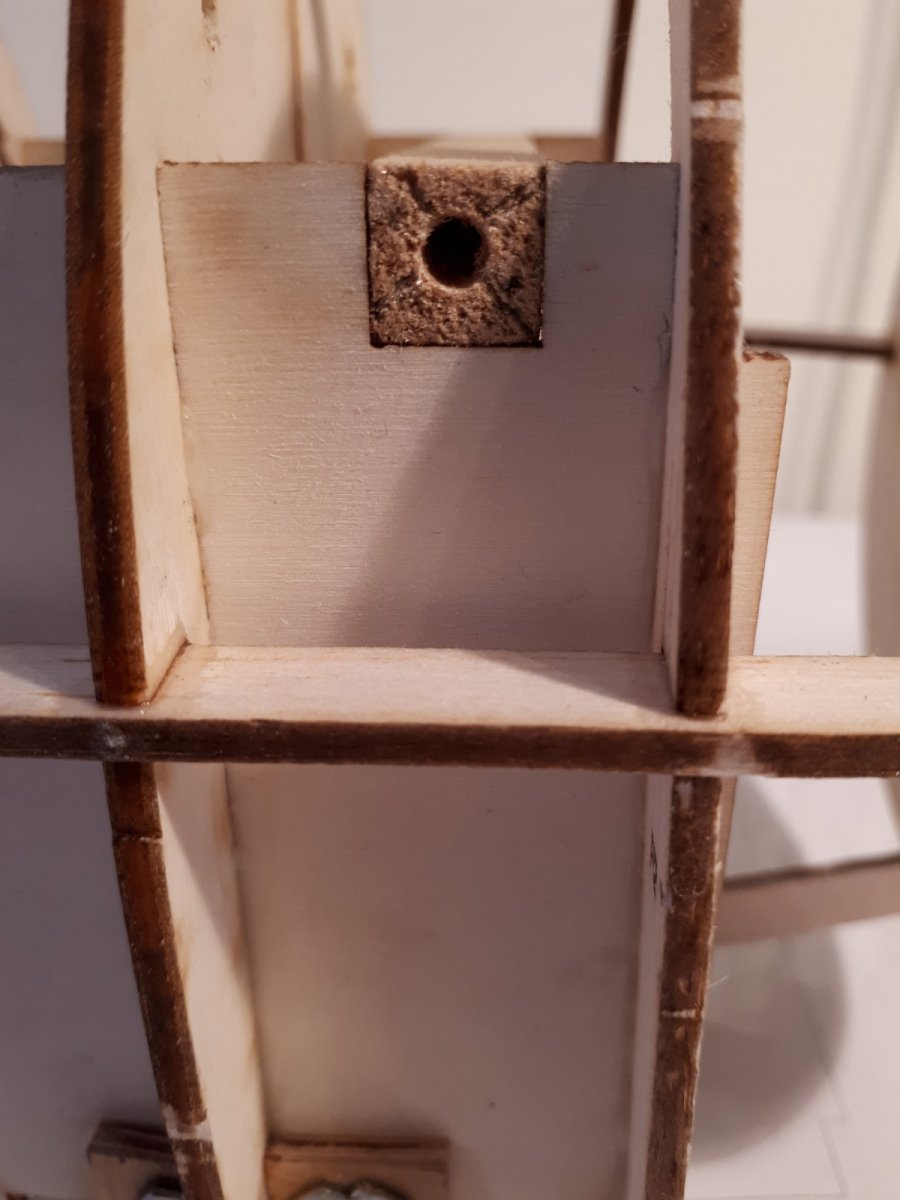

    Tussendoor bezig geweest met de bevestiging van de cabane struts aan de romp. Een vierkant 10 x 10 balsa latje met aan de kopse kanten een gat van 4mm, 30mm diep geboort. Daarin komt een rvs buisje, binnendiameter 3mm, buitendiameter 4mm. Hier komt later de 3mm verenstalen strut in.

    20190427_120809.jpg ,

  17. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

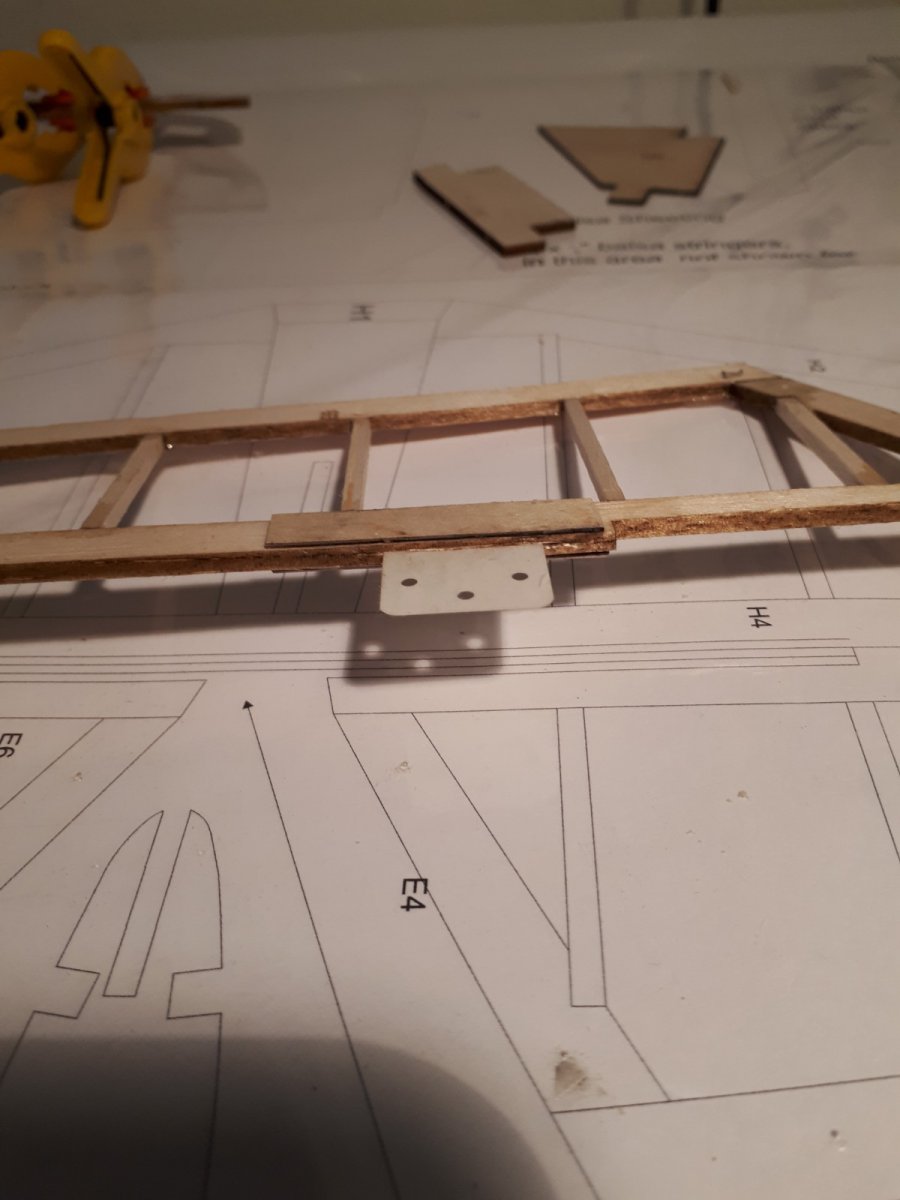

    Dit was de bedoeling:


    Ca scharnieren.

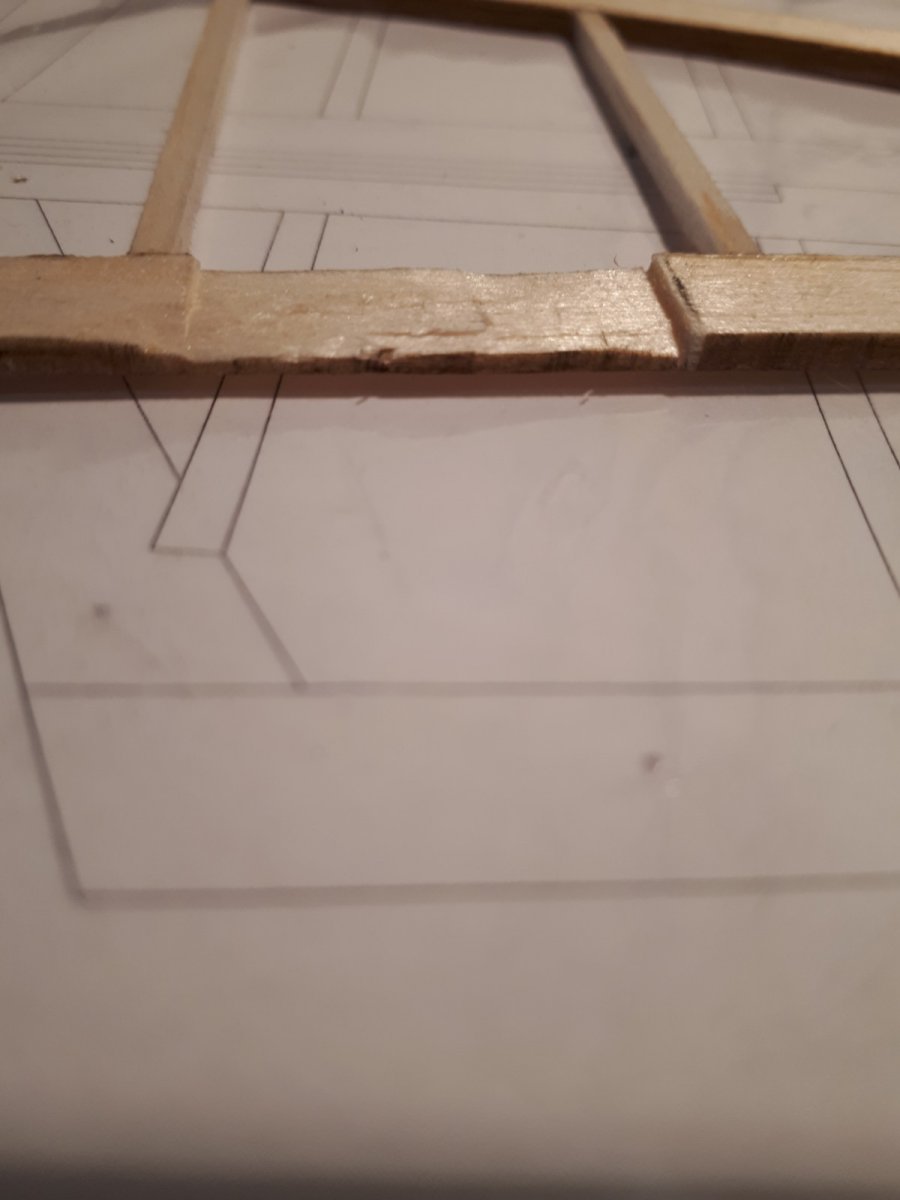

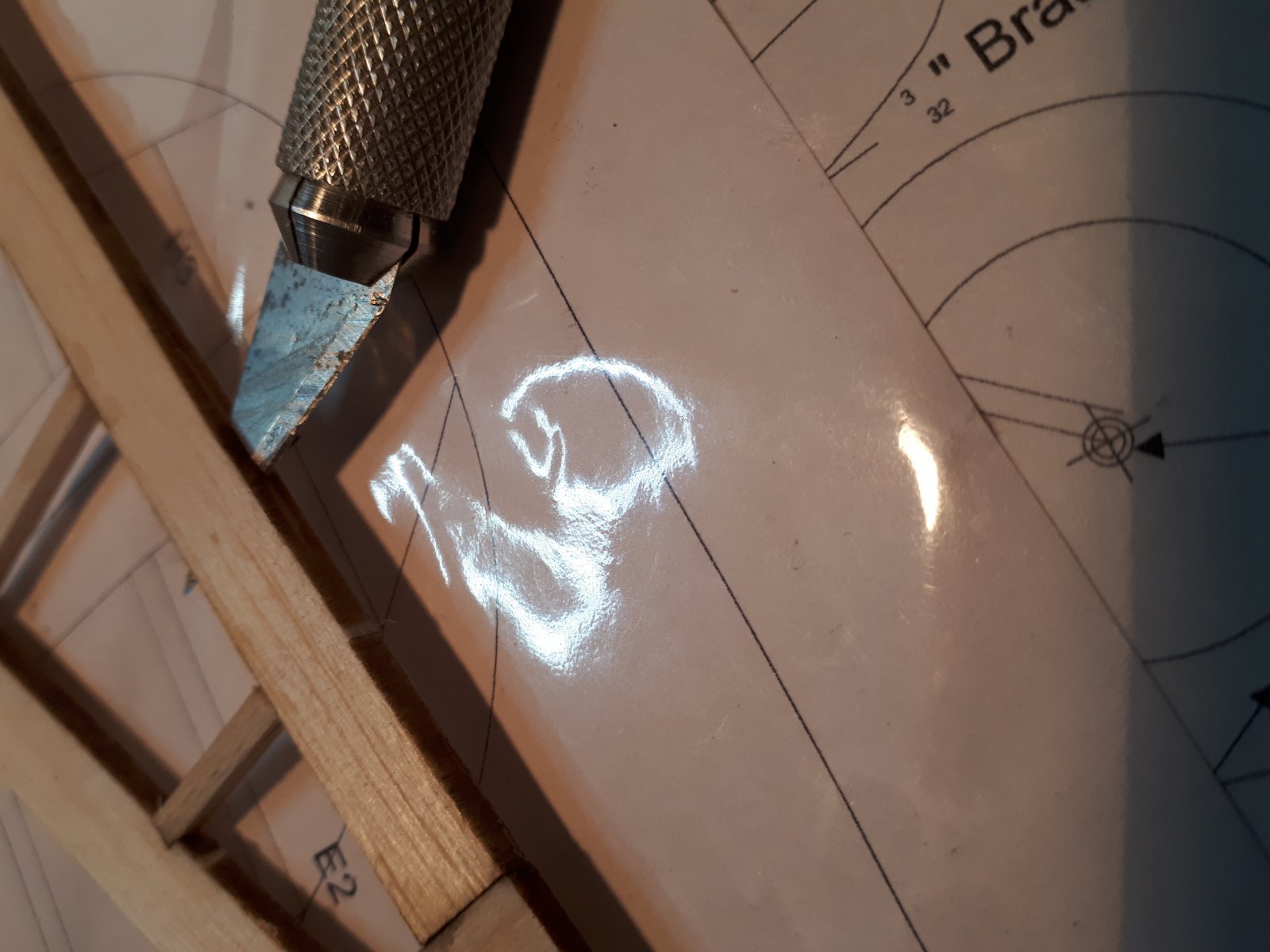

    Dit gebeurde er, het 3mm balsa was niet opgewassen tegen het geweld van mij en m'n mes:



    Bijgevoegde bestanden:

    Laatst bewerkt: 29 apr 2019
  18. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

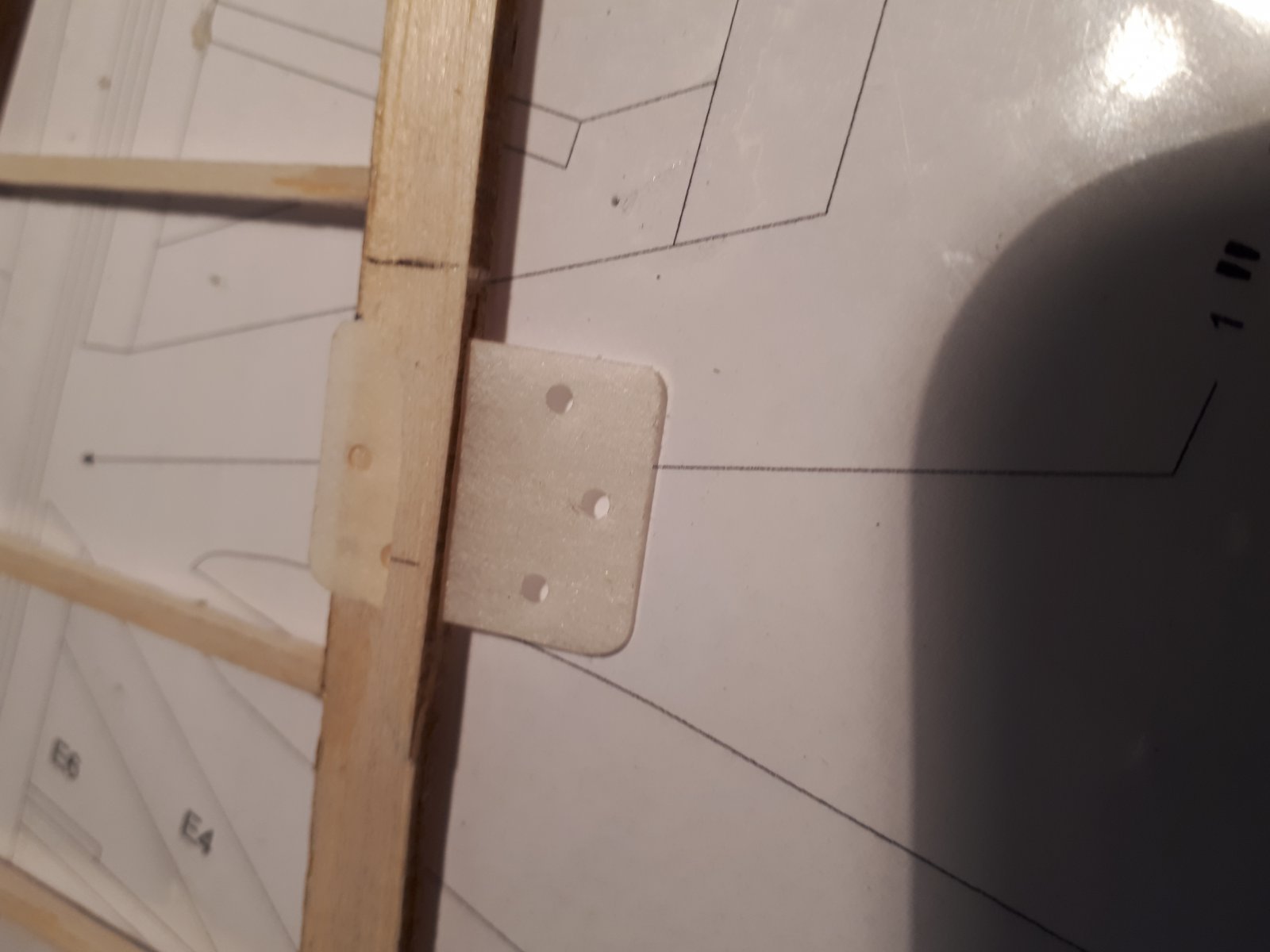

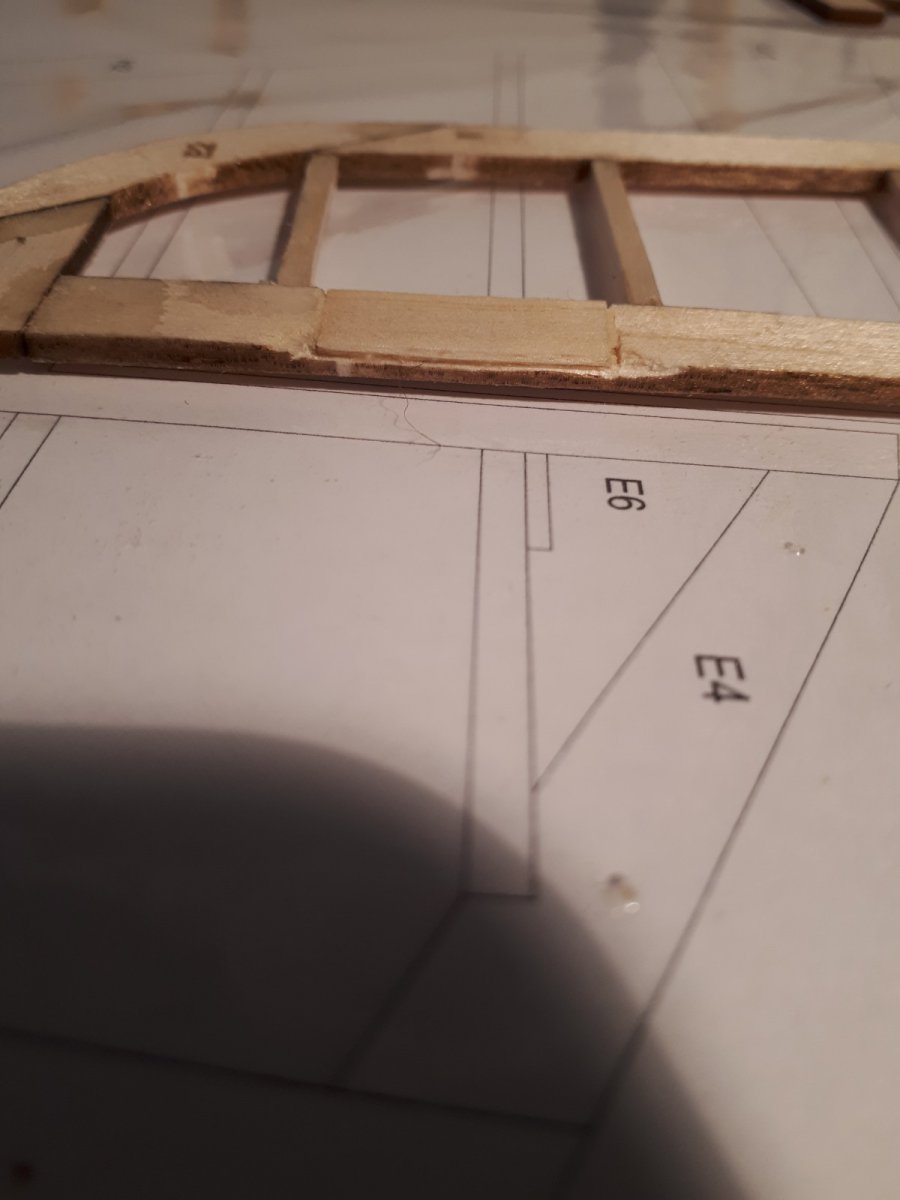

    Dit heb ik gedaan:






  19. Gé van Vliet

    Gé van Vliet

    Lid geworden:
    10 apr 2019
    Berichten:
    34
    Locatie:
    Woerden

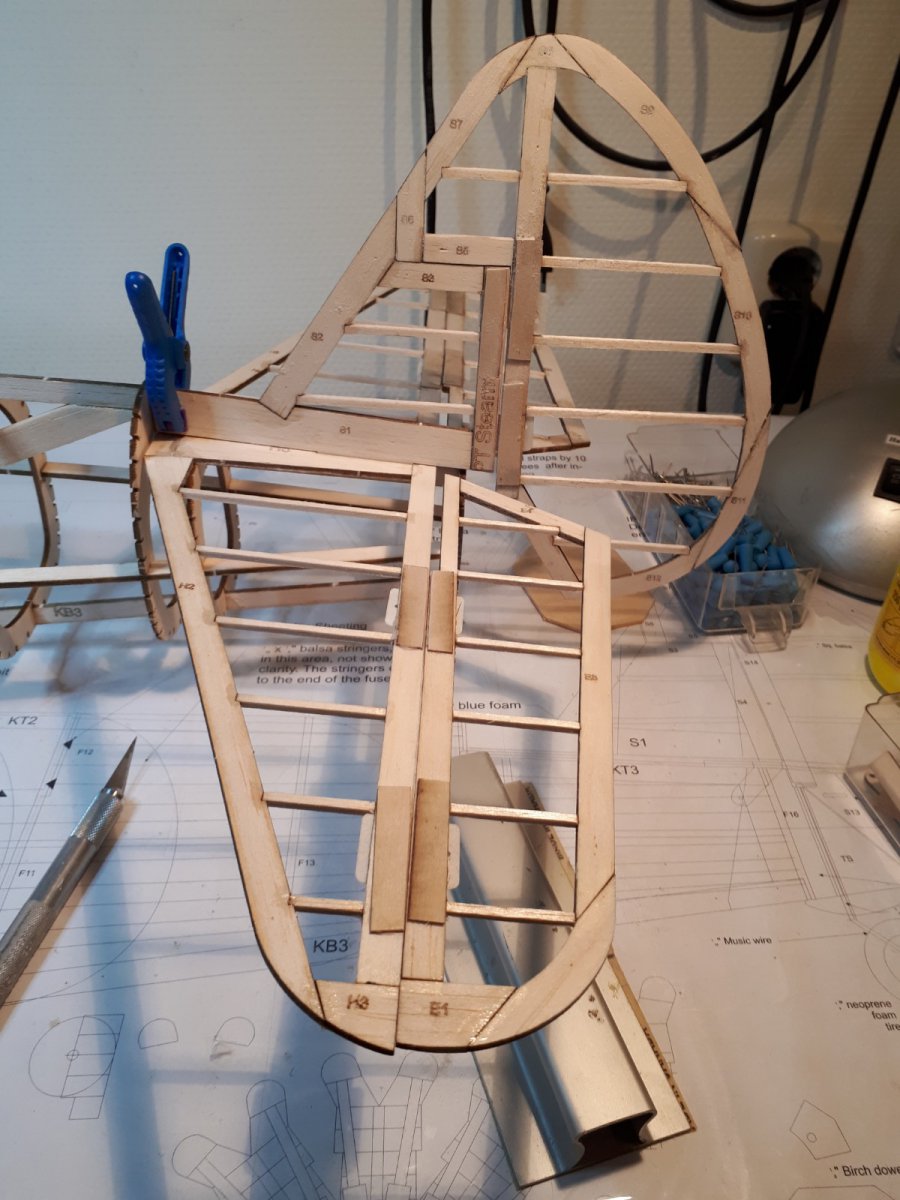

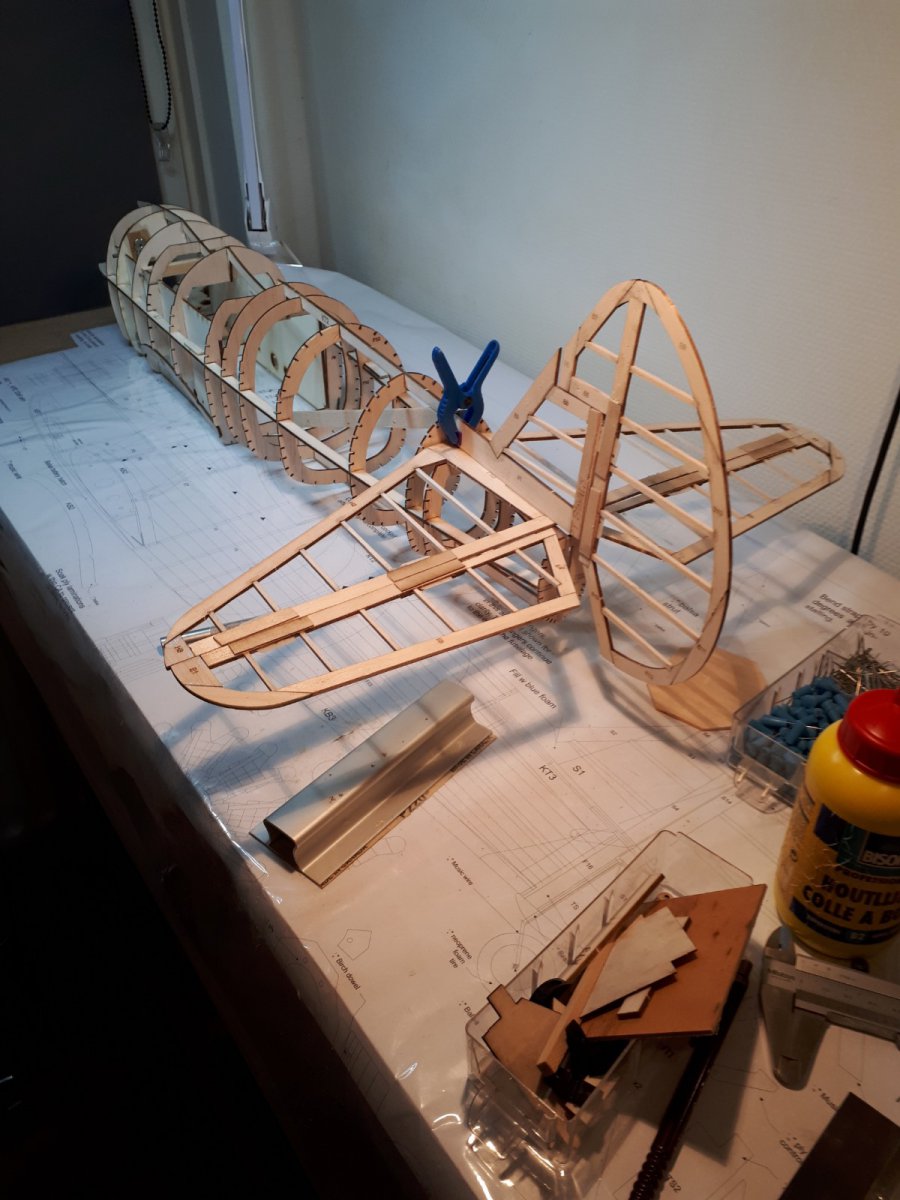

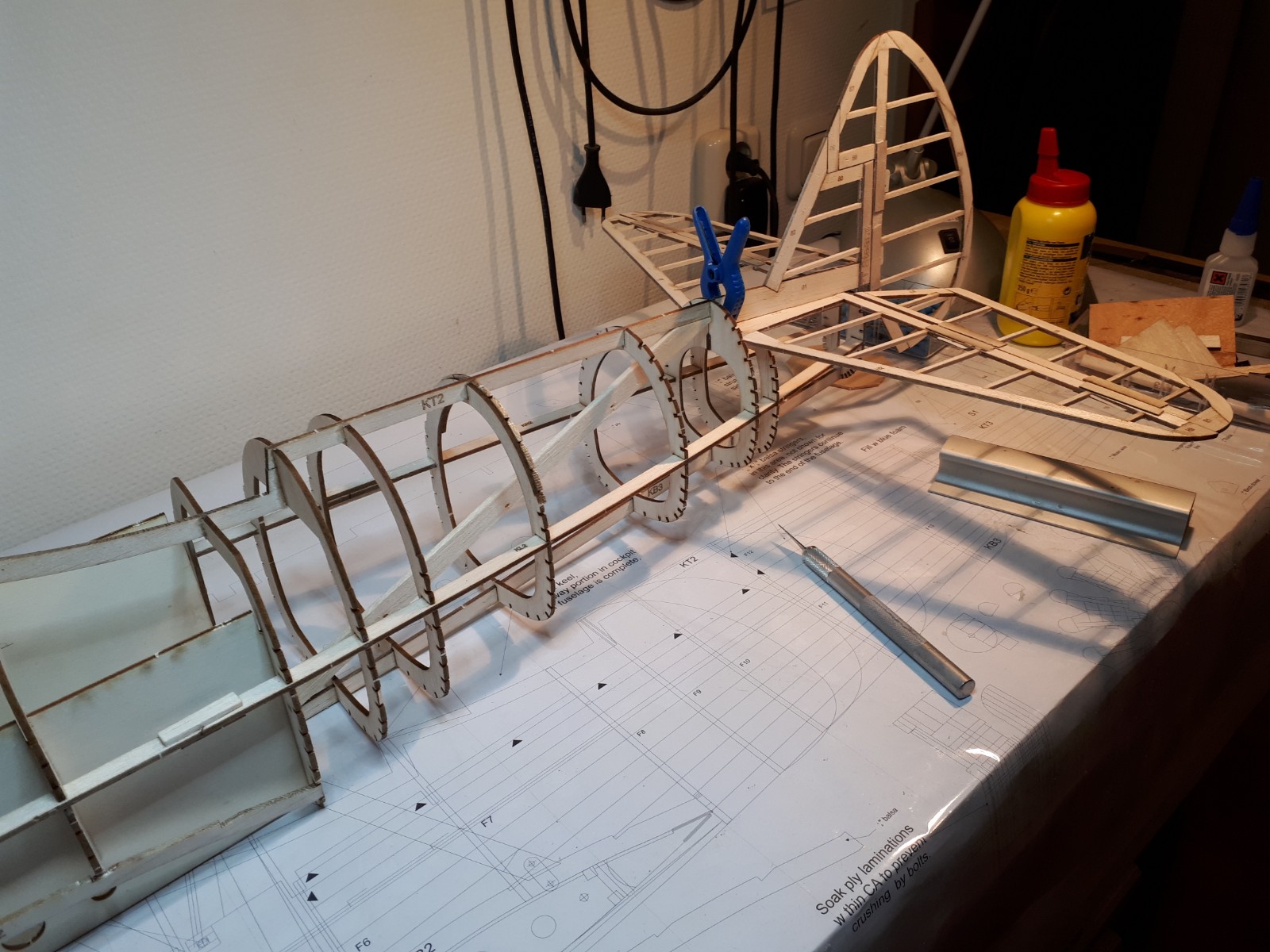

    Tot zover ruwbouw gereed.






  20. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.779
    Locatie:
    groningen
    Komt me allemaal bekend voor . . .

    Je gaat wel vijf keer zo snel als ik!

    Maar, kijk uit: de laatste foto van post #12: de romp lijkt niet helemaal recht . . .

    Misschien even nameten!

    Succes!


    jan.
