Boeing stearman Ziroli

Bij deze een draadje over de bouw van Boeing stearman 87'' en zelfgemaakte stermotor

Er zijn al vele stukken klaar,soms zijn niet niet van alle bewerkingen/handelingen foto's.Vergeet regelmatig foto te trekken.
Nu zal ik alles al plaatsen zodat je ziet hoe ver ik sta,daarna zal het terug wa rustiger zijn

Middengedeelte bovenvleugel



Dat gaat een interesant draajde worden
En ben wel heel benieuwd naar die zelfbouw stermotor

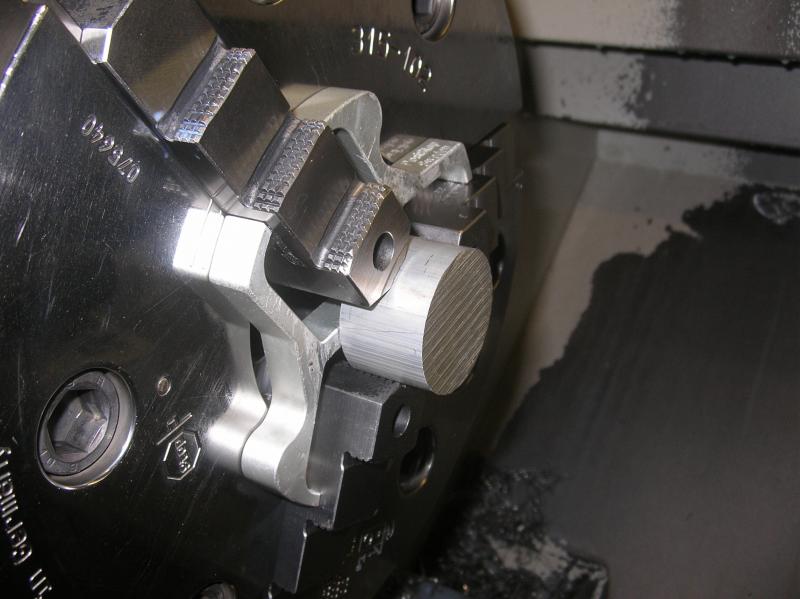

Het ruwe materiaal voor spinner

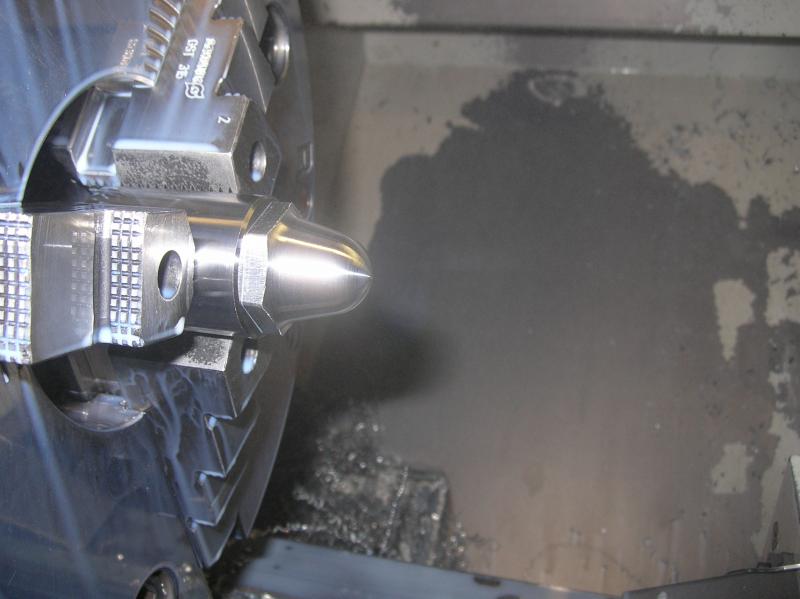

Afgedraaid en voorzien van draad M10x1


6-kant gefreesd

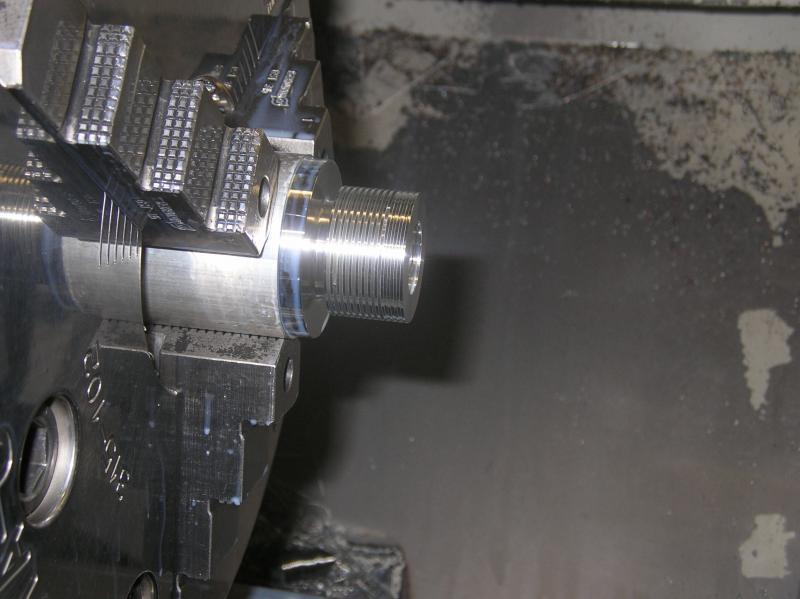

Hulpstuk gedraaid,met draad M10x1


Het reeds gedraaide spinner erop gedraaid

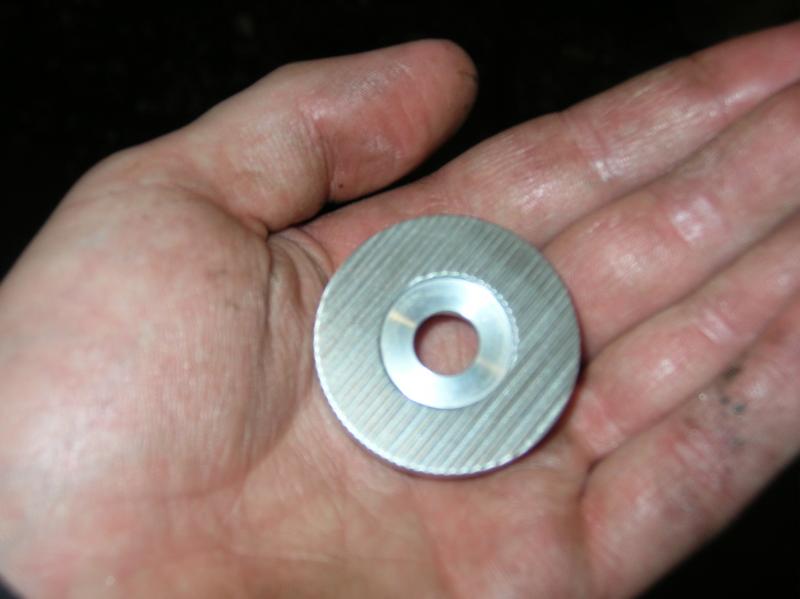

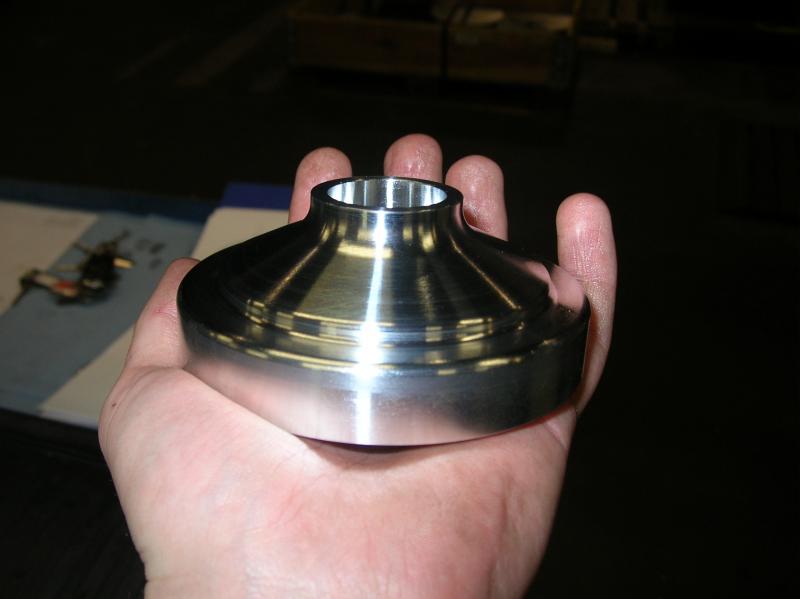

Spinnertje is klaar



Venturi hulsje,buitenkant afgedraaid 7 stuks nodig (7 cilinder)


Geboord en inwendig uitgedraaid

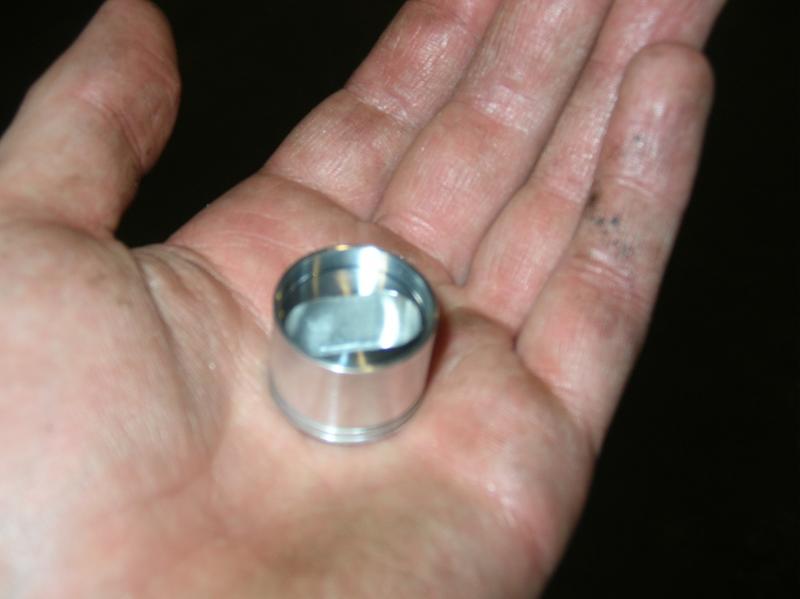

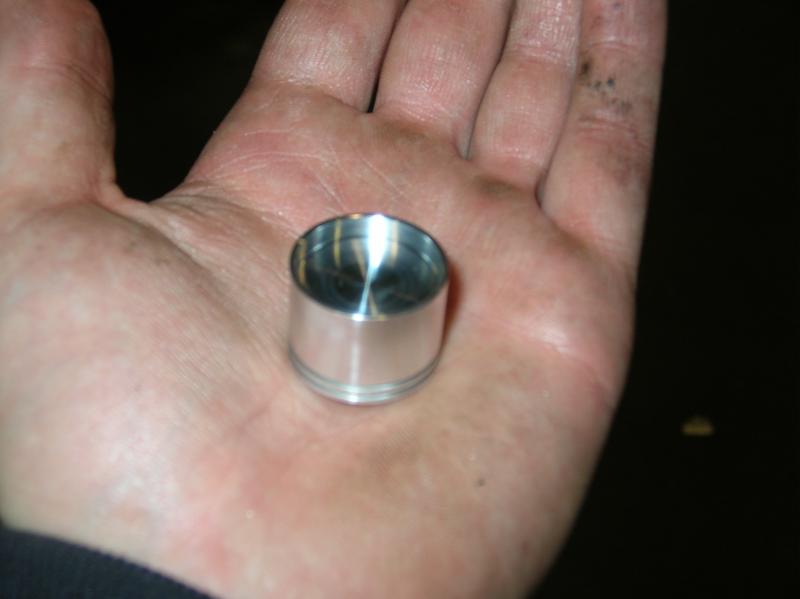

En klaar (slechte foto)

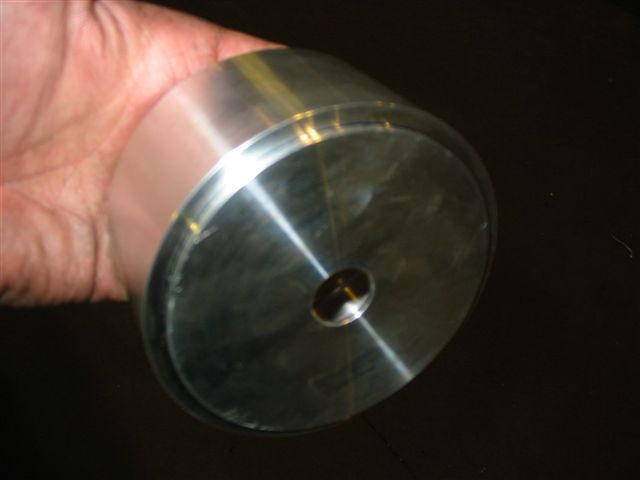

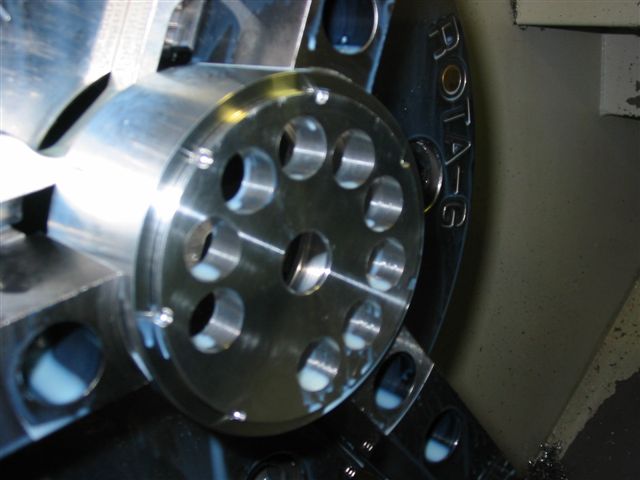

Bruut materiaal voor achterdeksel

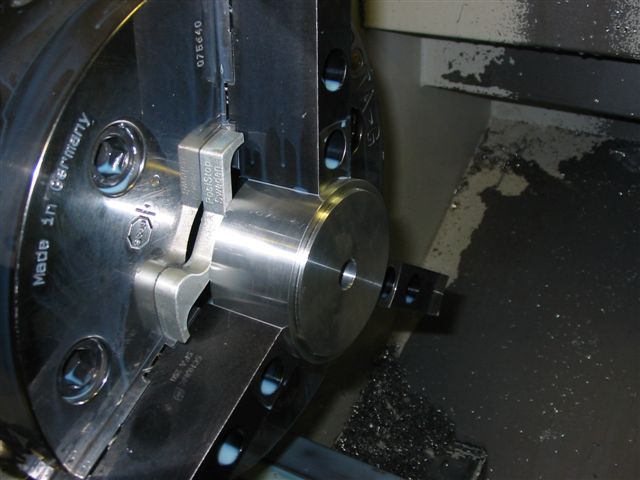

Gevlakt en afgedraaid


Gat geboord en uitgedraaid voor carburator


Bevestigingsgaten geboord en contour gefreesd (was nog op draaibank gedaan,enkel foto vergeten toen)


Zachte bekken uitgedraaid en stuk weer opgespannen en gerefereerd met de bevestigingsgaten


Alle bewerken bijna gedaan,gaten geboord en daarom was referentie noodzakelijk

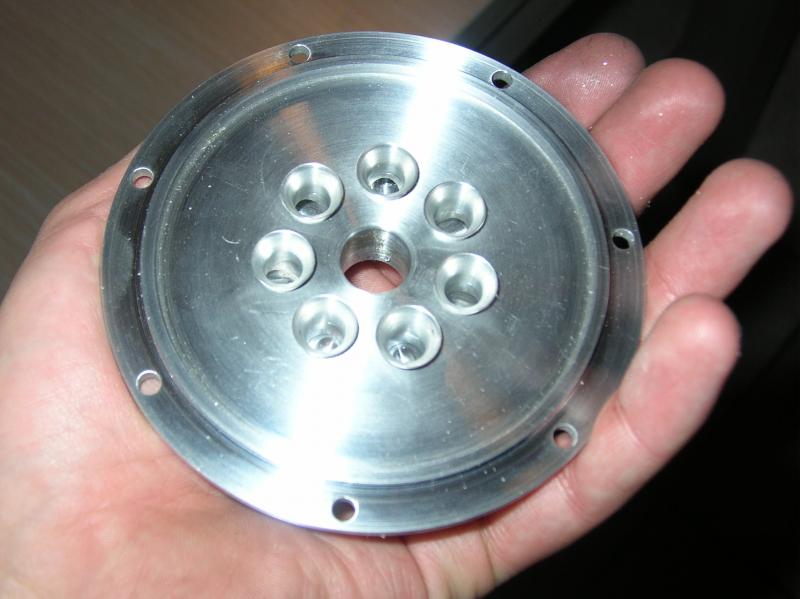

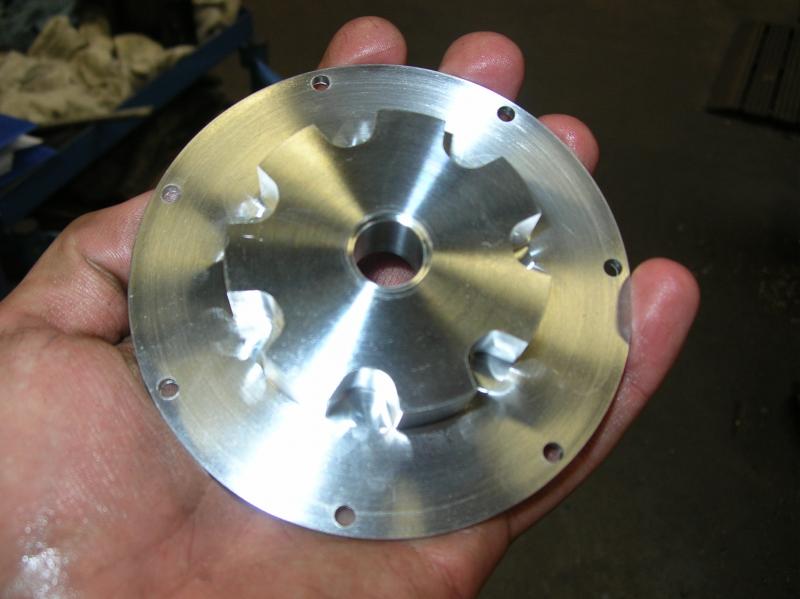

De contour

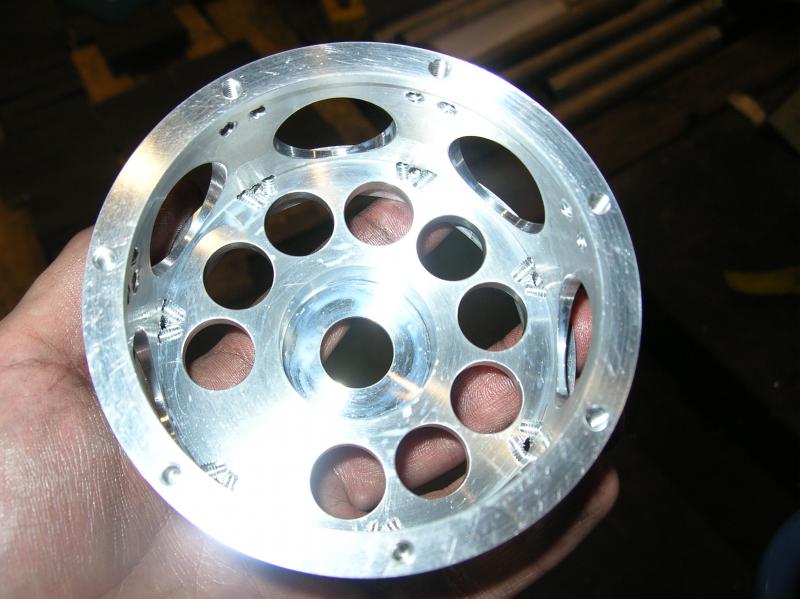

De venturi hulsjes gemonteerd



Middenstuk alreeds voorbewerkt




Opspanning om te bewerken


Gaten geboord


Contour gefreesd en gaten geboord/getapt


Na nog wat freeswerk




Bevestigingsgaten andere kant maken

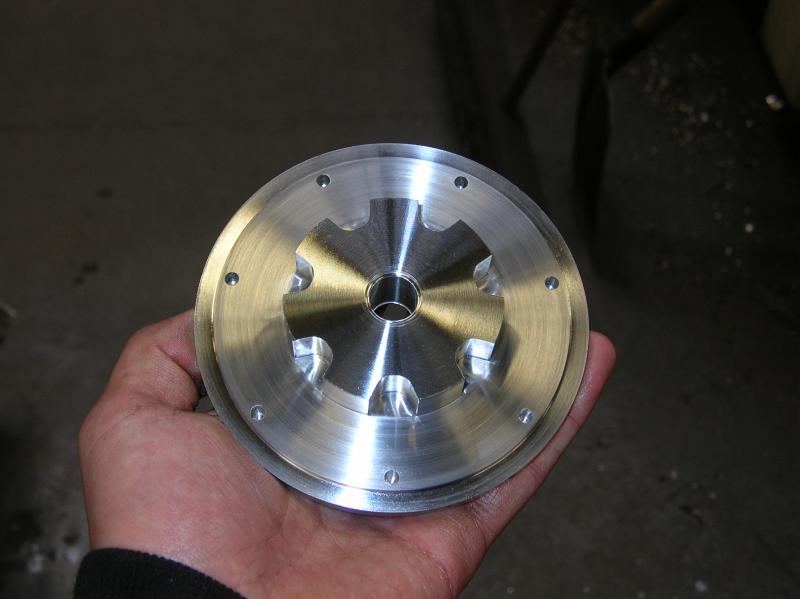

Klaar

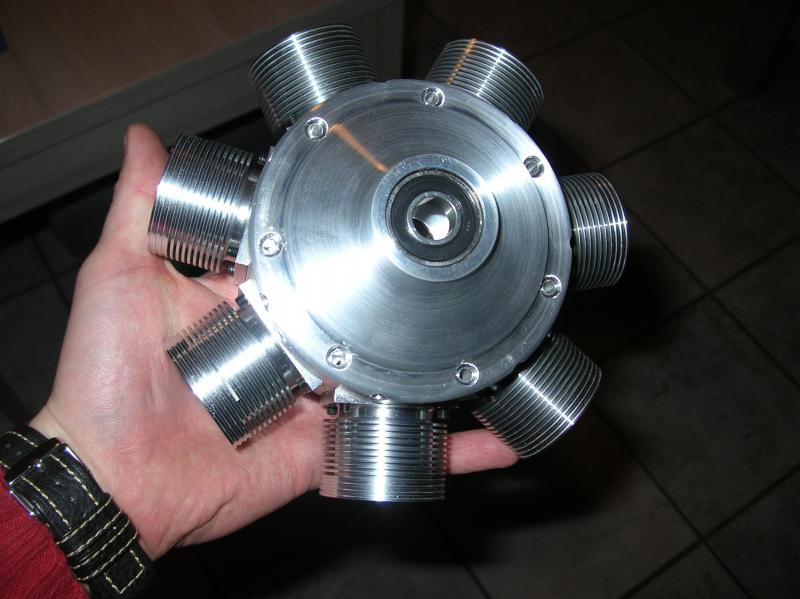

Gemonteerd met de al reeds gedraaide stukke (foto's volgen nog)



WOW :shock:

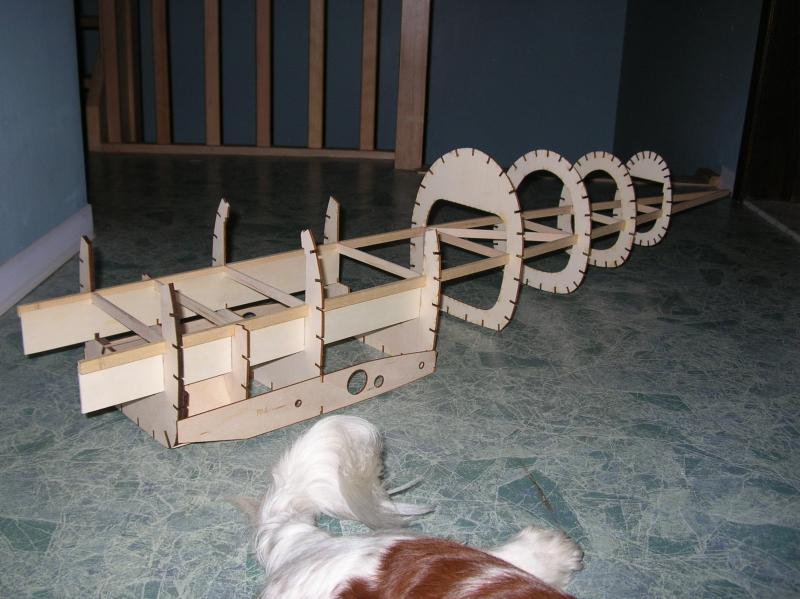

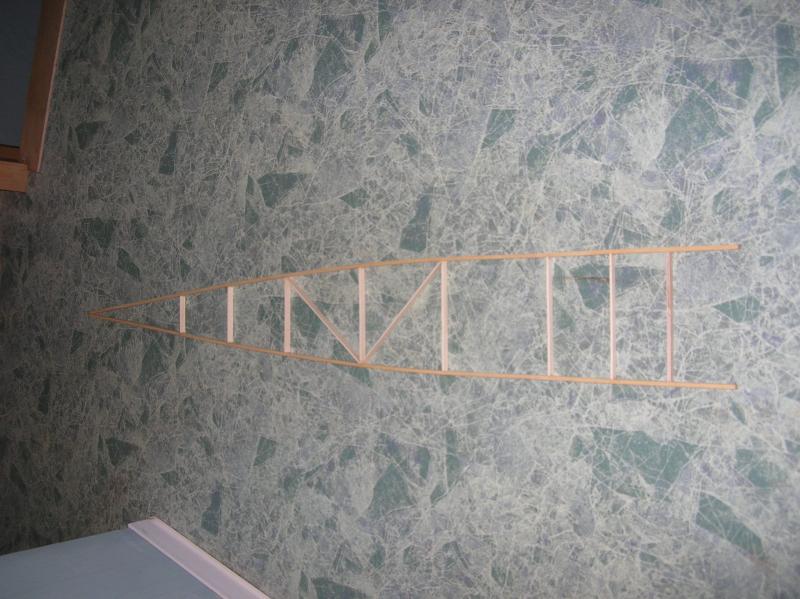

Kader van de romp


Reeds deel spanten gemonteerd


Liggers geplakt



Terug naar het draaiwerk

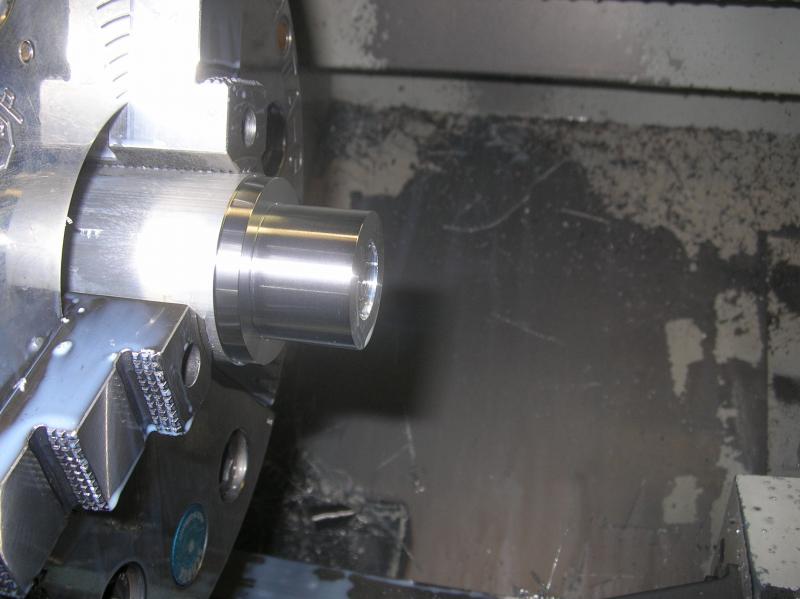

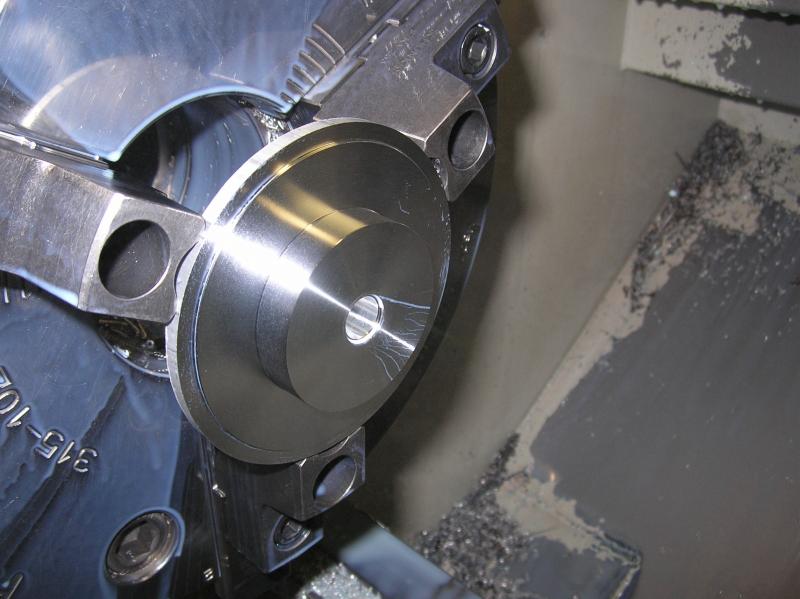

Ruwe materiaal reeds afgedraaid


Groefjes gestoken


Gat geboord en uitgedraaid


Afgestoken


Terug opgespannen en groefje voor dichting gestoken


Bevestigingsgaten geboord en 4-kant gefreesd

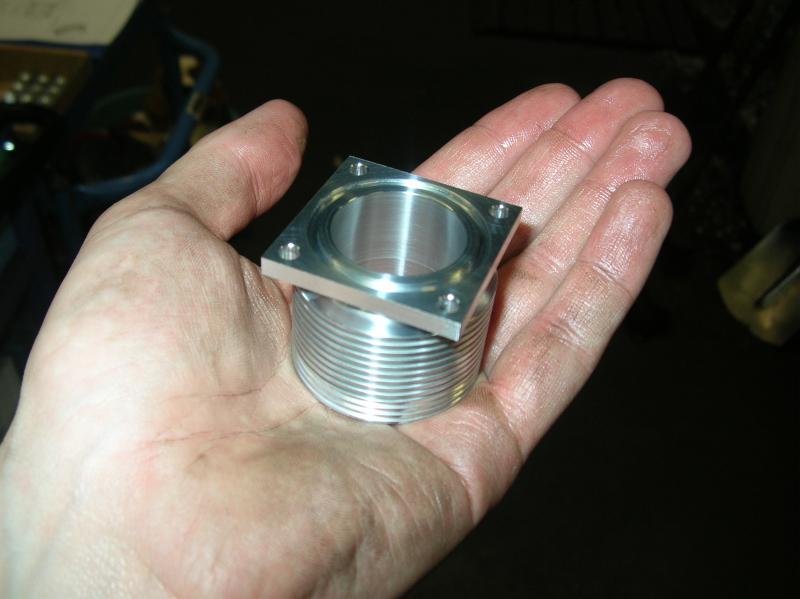

Voorlopig klaar

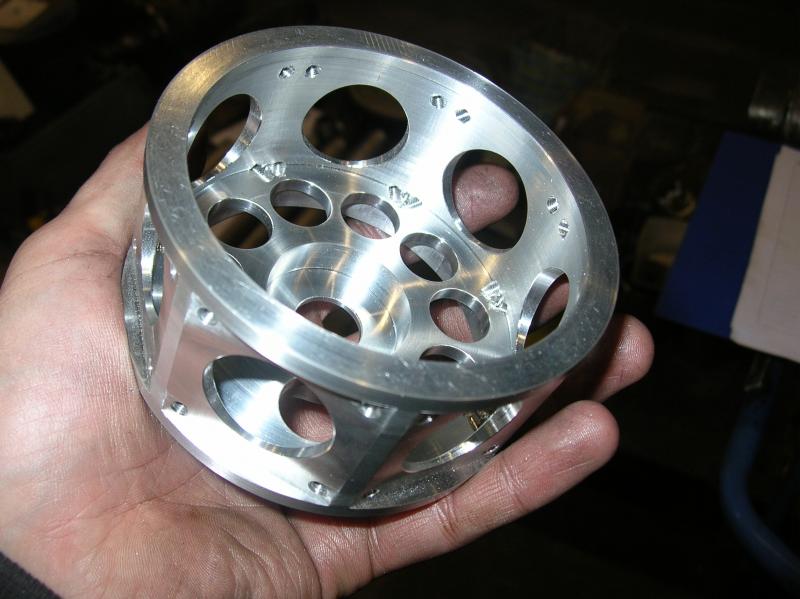

Nokkenhuis,gevlakt,afgedraaid

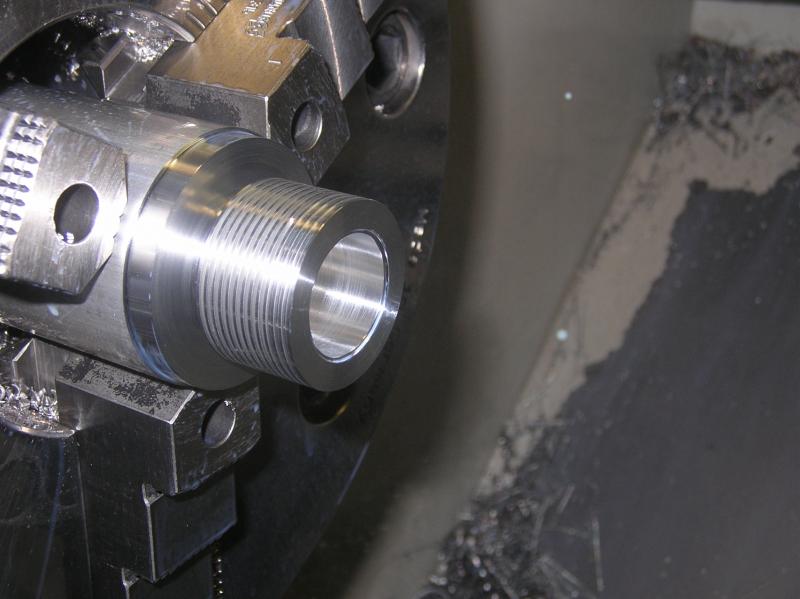

Geboord en contour inwendig gedraaid


Stap 1 klaar


2de opspanning


buitencontour klaar


bevestigingsgaten boren en kamer frezen voor bout


gaten boren voor de stoters,hier komen nog bronzen busjes in


klaar zonder de bronzen busjes

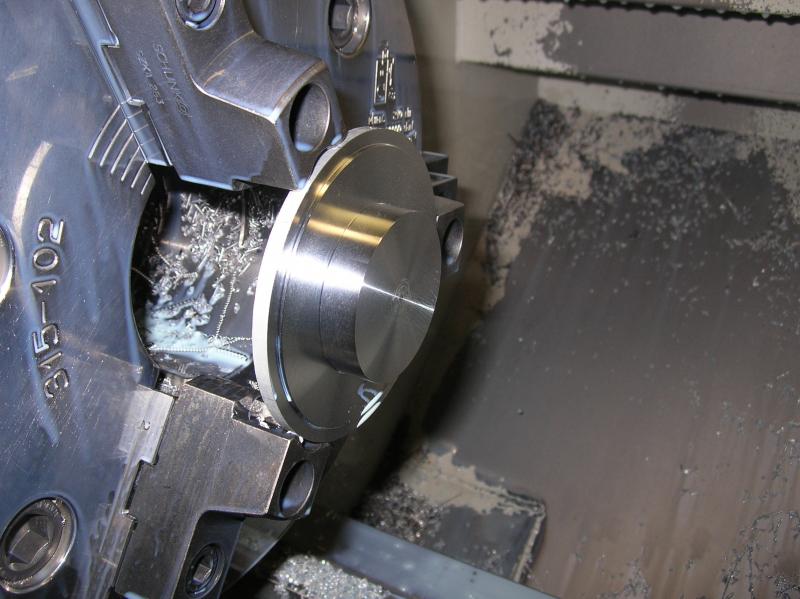

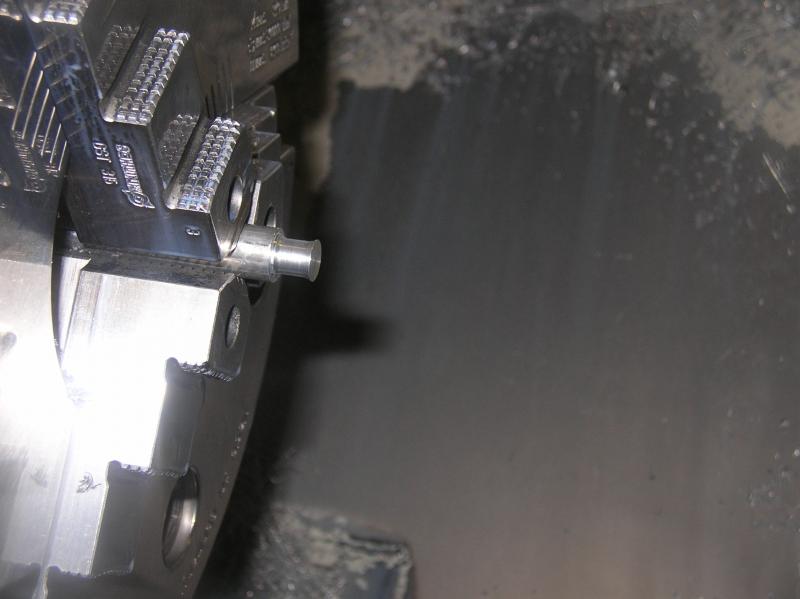

Propmeenemer,reeds gedraaid,geboord,inwendig uitgedraaid en afgestoken

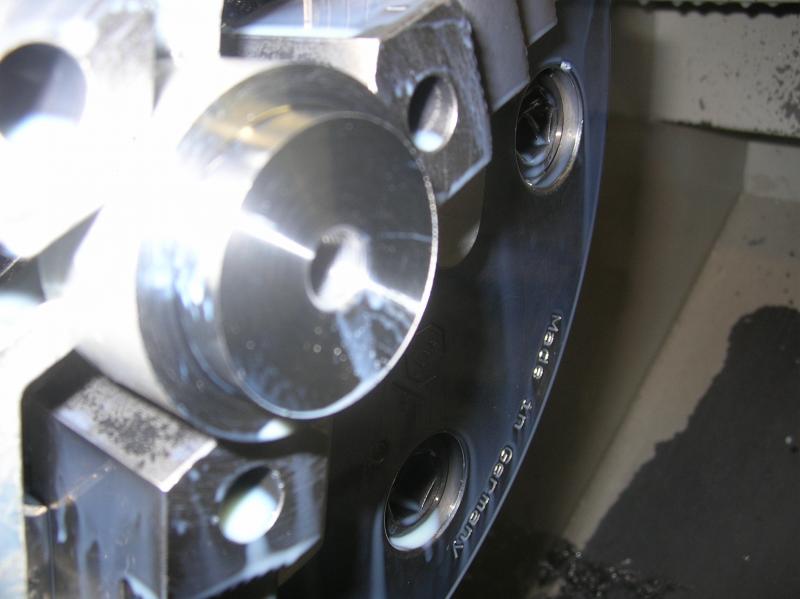

Hier zie je de cone inwendig

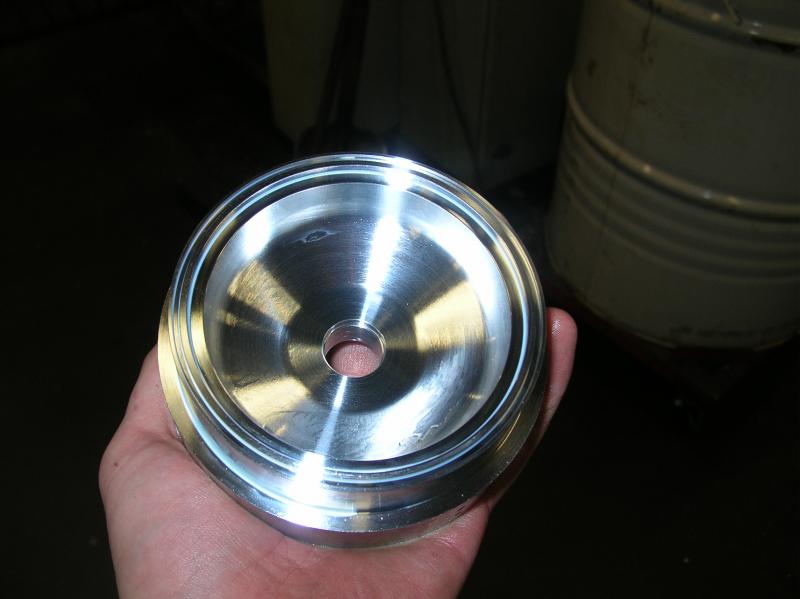

Andere kant even mooi gezet


Groeven gefreesd voor prop


Rondsel dat tussen spinner en prop komt


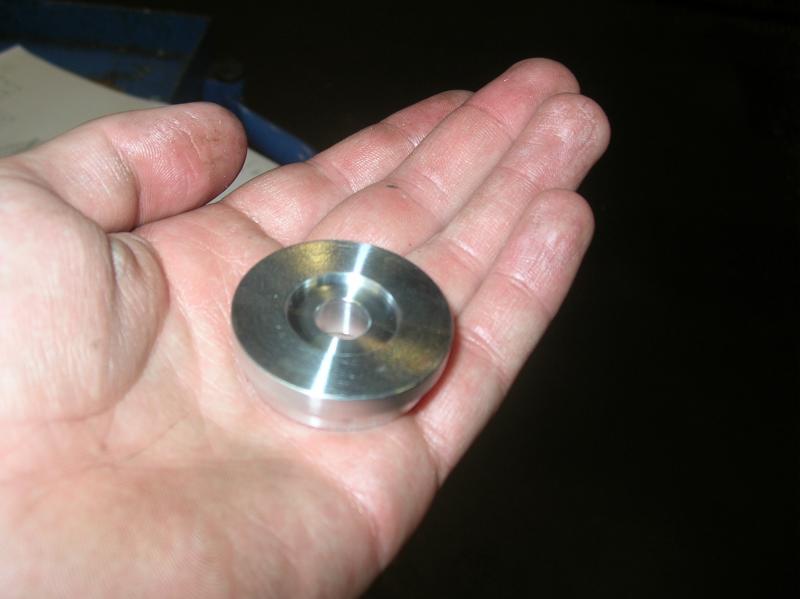

Klaar

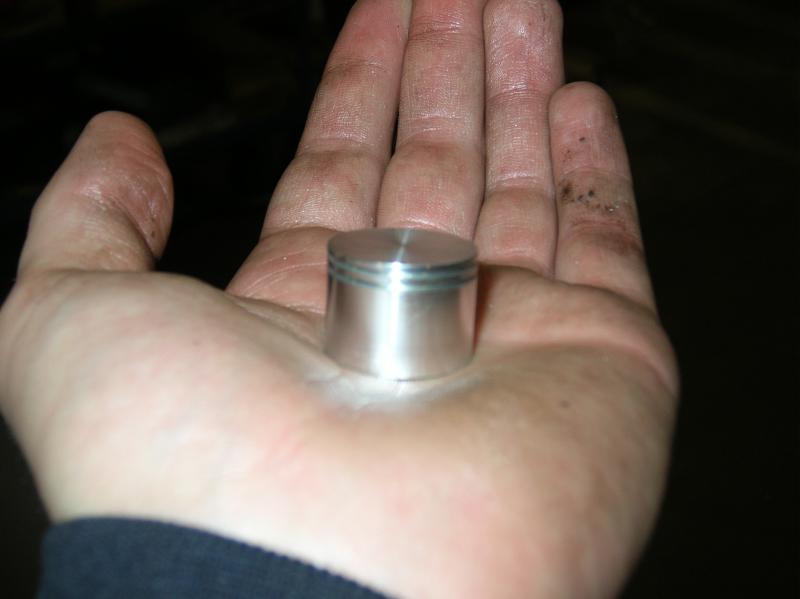

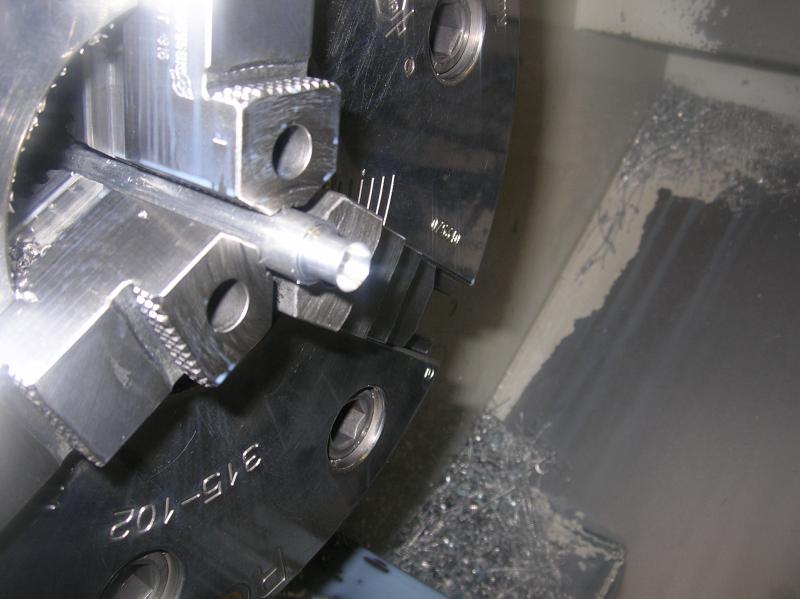

Zuigertje




Groef gefreesd



ben ik de enige die geen foto's ziet?



nnnee



ik ook niet :cry:
Maar klinkt wel als een heel intresant project.
Bij Mash vliegt er ook een stearman met eigenbouw stermotor dacht van een zekere Bruno (stond in de VML tijdingen effe geleden)



ik zie ook niets, vind het wel heel interessant!!



hier nog een



@edge;dit klopt.dat was ook men inspiratie.

wat de motor betreft heb ik de plannen/tekeningen besteld bij http://www.standar-engines.de/ en daar al aan begonnen.In eerste instantie wou ik een Corsair bouwen.Maar omdat dit ook veel werk vraagt heb ik voor de Stearman gekozen.Dus ik zou 2 motoren gaan maken,maar dat was buiten een clubgenoot gerekend die er ook één wou.Dus ben ik met 3 stuks bezig. en tevens ook nog de bouw van de stearman.

Morgen ga ik foto's trekken van de echte stearman,heb de piloot vandaag nog gebeld en alles was in orde voor morgen.
Dus veel foto's trekken zodat ik veel schaal kan maken.



Ja hoor, de foto's doen het weer. Ziet er goed uit!



Ik zie ze wel, Fantastisch!!!



ziet er echt supeeeeeeeeeer strak uit ga dit zeker volgen
