bouw binnenvaartschip 85x9,50

R

ricovanutrecht

hallo,

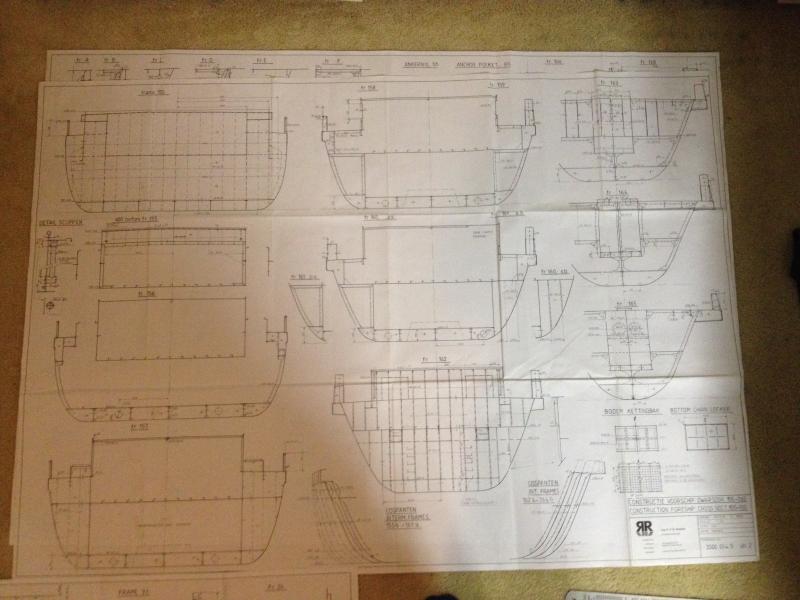

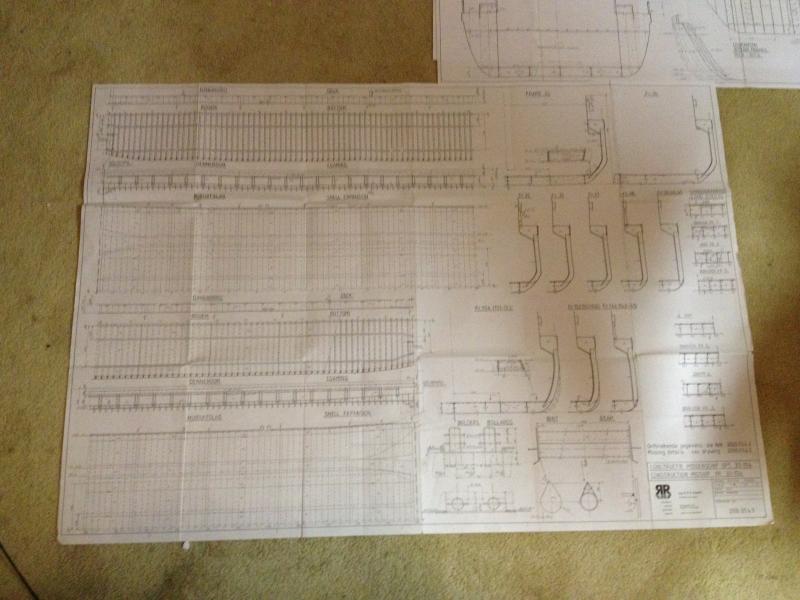

Na veel overwegen heb ik besloten om te beginnen met het bouwen van een binnenvaartschip. Dit zal mijn eerste schip van hout zijn. Na verschillende schepen van Lego gemaakt te hebben, ben ik toe aan een nieuwe uitdaging. Ik heb tekeningen gekregen van mijn vader die op een 85x9,50 schip vaart.

full

full


Inmiddels ben ik begonnen met het maken van tekening op schaal. Het voorschip heb ik tot aan de waterlijn in grote lijnen af. Nu ben ik met het achterschip begonnen, wat vrij lastig is.

Nu vroeg ik me af welke afstand ik moet houden tussen de spanten. Het schip is gebouwd met spanten om de 50cm wat bij mij op schaal van 1:50 neer zou komen op iedere centimeter een spant. Dit lijkt me overbodig.

Graag hoor ik jullie advies hierover.

Met vriendelijke groet,

Rico van Utrecht

Laatst bewerkt door een moderator:
ricovanutrecht zei:
welke afstand ik moet houden tussen de spanten.
Klik om te vergroten...

Hangt af van wat voor huid je gaat maken en hoe gevormd die huid is.
Ik heb bij mijn onderlosser een ruimte van 16 mm tussen de spanten van 5 mm dik decaplex.
Dat is te dicht op elkaar.

Klik op "onderlosser" in mijn handtekening om het verslag te zien.

Rico, Staat op de tekening elke spant, of moet je die zelf een beetje interpreteren. Het is zoals Baggeraar stelt, dat het afhangt van het verloop van de huid. In het rechte deel van de romp zul je aan elke 5e spant voldoende hebben. Voor en achter elke 2e of 3e? Ook zal meespelen of het ruim opgedeeld is in vakken met dwarsverbanden en of je de huid gaat versterken met epoxy of polyester. Gelukkig is er op het forum veel kennis en is men bereid om die met je te delen. Neem de tijd om in het begin je plan(nen) goed uit te werken. En wordt het een statisch of varend model? En ga je alles van hout maken, of wil je ook kunststof en metaal gebruiken? Met of zonder verlichting? Waarschijnlijk heb ik meer vragen dan antwoorden voor je, maar hopelijk voegt het iets toe aan je denkproces. Succes met tekenen en uitdenken en we zien je vorderingen tegemoet. Gr. Klaas.

@baggeraar ik ben van plan om de huid van 3mm triplex te maken. De kop loopt behoorlijk snel bij. Dit is in werkelijkheid ook gedaan voor de 10 container lengtes. Ik heb met bewondering je verslag gelezen. Wat ziet de ''onderlosser'' er gaaf uit!

@K-K Van het voor- en achterschip zijn alle spanten gedeeltelijk of geheel getekend, behalve de eerste spanten van de aanloop van het achterschip. Dit is ook waar ik op moment op vast loop. Ik heb al veel op dit forum rond gekeken om zo inzicht te krijgen hoe de eerste aanloop van het achterschip is. Echter zie ik veel dubbelschroevers terwijl ik een enkelschroever wil maken.

Het ruim is in werkelijkheid zonder gebinten in het ruim en wil dit graag ook zo maken. Maar als tijdens de bouw blijkt dat dit niet mogelijk is, kan ik dit altijd nog toepassen.

Het schip wil ik varend maken. De romp wil ik zoveel mogelijk van hout maken en heb bij vele al gezien en gelezen dat dit mogelijk is. Om de romp stevig te maken wil ik het zeker in de epoxy zetten. Dit kost wel wat, maar heb liever dat het stevig is en niet bij de eerste stoot kapot gaat. Over de opbouw heb ik nog geen idee of ik dit van hout of een ander materiaal ga maken. Omdat dit mijn eerste schip is, vraag ik me af of het niet meteen te veel is om er verlichting aan toe te voegen. Ben wel van plan om meteen een aantal extra kabels naar het voorschip aan te leggen zodat ik dit altijd nog aan kan sluiten als ik dit wil. Of denk ik nu te makkelijk?

Ik woon zelf vlakbij een haven waar meerdere dokken zijn. Ga daar van de week is even kijken of ik nog inspiratie op kan doen met het vormen van het achterschip. Of kan misschien iemand anders mij helpen aan de tekening van de eerste spanten van de aanloop zodat ik een goed voorbeeld heb?

Bedankt voor de reacties!

gr, Rico

ricovanutrecht zei:
de huid van 3mm triplex
Klik om te vergroten...

Dat is voor rechte oppervlakken mooi, maar ik zie in je plan dat alleen de bodem recht is.

Houd er rekening mee dat je plaat maar één kant op kan buigen!
En dat 3 mm dan zelfs erg dik is.
Dus eerst verzinnen hoe je verder gaat met de huid en dan pas de spantafstand gaan bepalen.

Het is een mooi streven om een houten romp te willen maken, maar gezien de vorm van je schip zou ik eens bekijken of dat je niet net zoals ik met mijn baggermolen een schuimvorm kan maken.
Om die dan te overtrekken met een paar lagen dik keperdoek.

Vanaf hier is de bouw van de epoxy/glasdoek romp te vinden.

(((het is maar een idee hoor)))

grt Harm

edit:
Bij het bovenaanzicht heb je in de breedte langsverdelingslijnen staan, als je die combineert met de snijpunten van de spanten kan je samen met dezelfde punten in het zijaanzicht zelf spanten construeren.

Rico, Al eens op deze site gekeken? Deze bouwer komt zelf uit de binnenvaart en heeft veel ervaring met het bouwen van binnenschepen. Waarmee ik natuurlijk niets ten nadele van andere bouwers wil zeggen.
Gr. Klaas.

MijnAlbum.nl - binnenvaart modelbouw

@Baggeraar Na een middag tekenen ben ik aardig op weg met het tekenen van de huid. nadat ik dit gedaan heb, kan ik de spanten er in gaan tekenen. Mijn voorkeur van bouwen gaat echter wel uit naar hout omdat ik hier mee ervaring mee heb dan epoxy en glasdoek. Zoals je al zei is triplex maar 1 kant op te buigen. Dit wil ik door middel van latjes naast elkaar te maken oplossen. Dit heb ik al in eerdere bouwverslagen voorbij zien komen.

@K-K Die site heb ik inderdaad al voorbij zien komen. Staan inderdaad een hoop nuttige foto's op waar ik veel informatie uit kan halen.

Nu vroeg ik me af of een schroef van 35mm voldoende is als voorstuwing van het schip. Op schaal zou dit genoeg moeten zijn, maar vraag me af of dit niet te klein is. Anders moet ik hier al rekening mee houden bij het tekenen.

Ik zal binnenkort foto's plaatsen van de vorderingen met het tekenen.

gr, Rico

Beste Rico,

Een schroef van 35 is best wel te doen hoor. Het lijkt misschien klein maar dat valt in werkelijkheid wel mee.

Ik heb de emulator gebouwd, 80x9,5 en daar zit ook een 35mm onder

@Stephan Dankje wel voor je reactie. Inmiddels heb ik een grotere ingetekend omdat dit net iets mooier uitkomt onder het achterschip.

Afgelopen weekend heb ik een aantal testjes gedaan met 3mm triplex en ben zeer tevreden over het resultaat. Op moment krijg ik geen foto's geüpload. Ik zal het later deze avond nogmaals proberen.


Vandaag heb ik weer een aantal uur getekend. Ben begonnen met het tekenen van de roeren, woning en het dichtmaken van de tunnel en zijen. Over de woning ben ik niet tevreden. Voor mijn gevoel is hij te hoog, Hier zal ik straks ook nog foto's proberen te plaatsen.

Tot zover de update

Groet, Rico

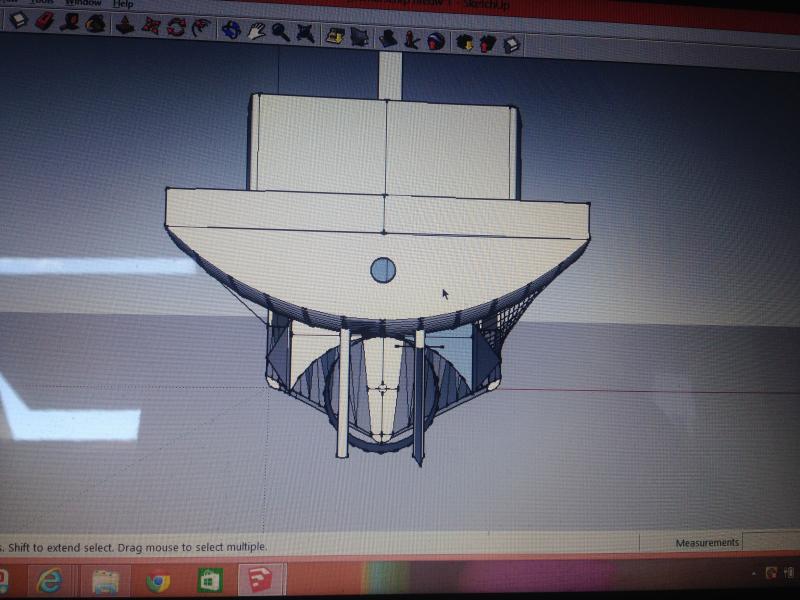

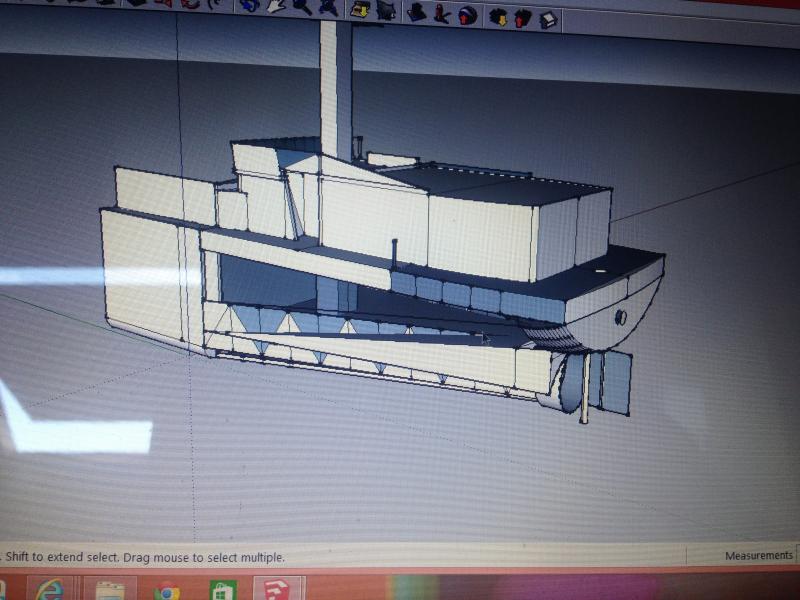

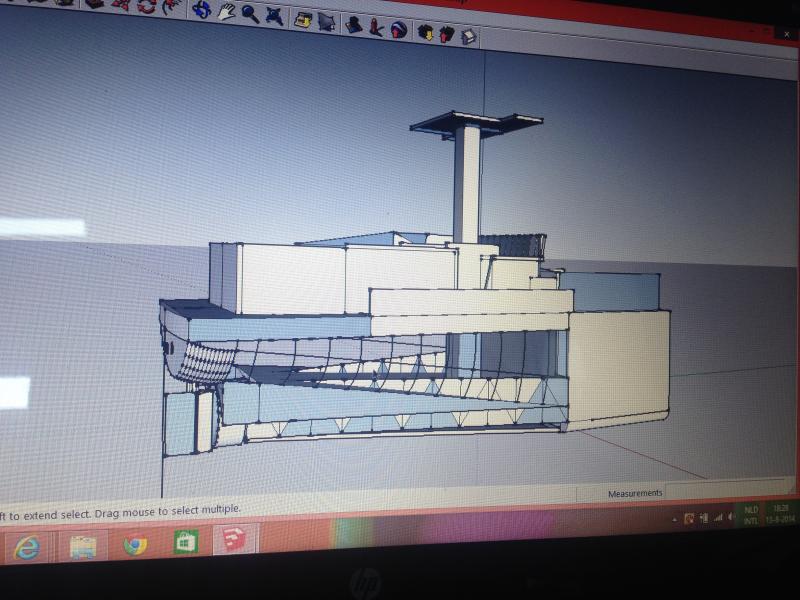

Zoals beloofd hier alsnog de foto's. Op 1 of andere vreemde manier pakt hij niet drie foto's tegelijk om up te loaden.

full


full



full


Dit zijn nog concept tekeningen. Ben hier zeker nog niet tevreden over. Zo ga ik de volledige woning opnieuw tekenen omdat ik over een aantal dingentjes nog niet tevreden ben.

Later meer.....

Laatst bewerkt door een moderator:
setsunakaede zei:
Wat voor tekenpakket heb je hiervoor gebruikt?
Klik om te vergroten...

Zoals @Tesofan als zei teken ik met Google Sketchup


@Klaaskamstra Vond idd dat de roef iets te hoog was. Dit heb ik inmiddels iets verlaagd. Hij lijkt nu extra hoog omdat er nog geen boeiing omheen staat er de ramen er nog niet inzitten. Ik denk dat hij dan wel minder hoog zal lijken.

Ik ga dit vanavond proberen bij te tekenen. Als dit gelukt is zal ik hier foto's van plaatsen
