Bouw Cat385CL Graafmachine

Hallo Allemaal,
Ik ben nieuw op het forum, maar ik kijk wel al een tijdje op de achtergrond mee hier en daar.
Ik ben Charlotte, ik woon in Zuid-Gelderland, en heb bij een groot bedrijf gewerkt in rep/onderhoud etc. van productie machines in ploegendienst.
Helaas werd de afdeling gesloten, en na 27 jaar kon ik vertrekken.
Door mijn fijn-mechanische vooropleiding, leek het UWV het verstandig om een nieuwe baan richting de metaal te gaan zoeken ( werk zat volgens UWV ).
Dus om alles weer in beetje in de vingers te krijgen, ( en iets te kunnen laten zien bij een solicitatie ) wilde ik thuis een project maken waar ik alles in kwijt kon wat techniek betreft, en na het aanschaffen van het bouwplan van de Cat385 bij Bauplanmaster ,gestart met de bouw in Februari 2013.
Vanaf die tijd ook al actief op het Duitse forum .
Inmiddels heb ik vanaf Oktober een nieuwe baan, maar niet in de metaal, daar vonden ze mij te oud om nog CNC te gaan leren.
Ik werk inmiddels weer in een produktie bedrijf als operator/monteur.

Maar goed, verder met het model.
Het is mijn eerste model wat ik bouw, daarbij wil ik dat het goed gaat werken, maar ook er natuur getrouw uitziet, dus details vindt ik heel belangrijk.
De schaal is 1:16 .

Inmiddels ben ik het eindstadium genaderd, maar zal vanaf het begin een verslag maken.

000b door Catwoman geplaatst op 12 dec 2017 om 12:24

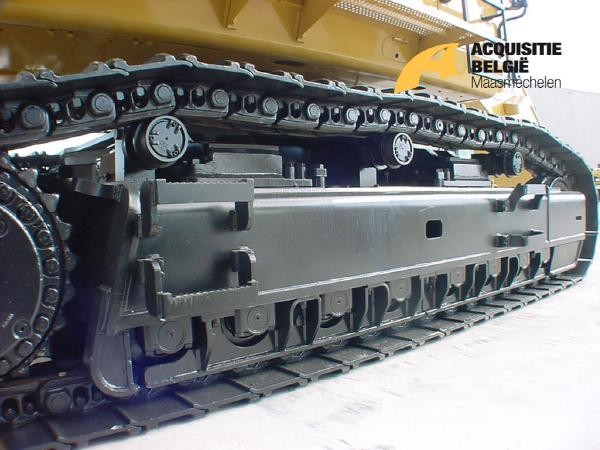

Hierboven een foto van de echte machine, ruim 85 ton.
Alle bewerkingen zijn gedaan op conventionele machines.

001 door Catwoman geplaatst op 12 dec 2017 om 12:24

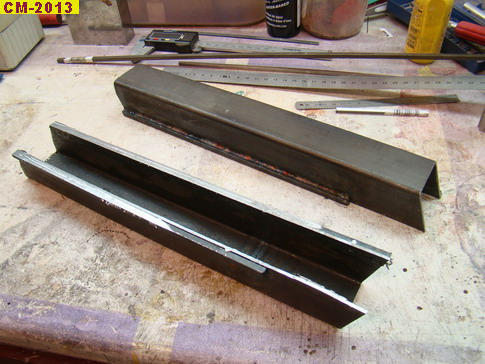

Eerst gestart met de rups-frames, hier een strip aan gelast om later de loop-rol lagers te kunnen plaatsen.

002 door Catwoman geplaatst op 12 dec 2017 om 12:24

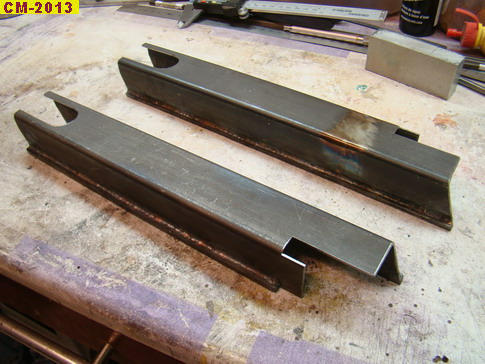

Daarna de onderzijde open gesneden.

004 door Catwoman geplaatst op 12 dec 2017 om 12:24

en de verschillende uitsparingen gefreesd.

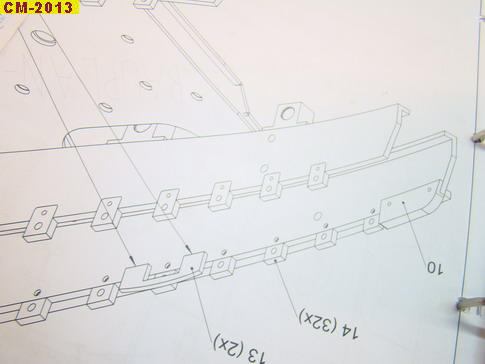

004a door Catwoman geplaatst op 12 dec 2017 om 12:24

Hierboven zie je hoe de lager-blokken op de tekening aangegeven zijn om te maken, dit is niet zoals bij de echte machine, dus ik maak het anders:

005 door Catwoman geplaatst op 12 dec 2017 om 12:24

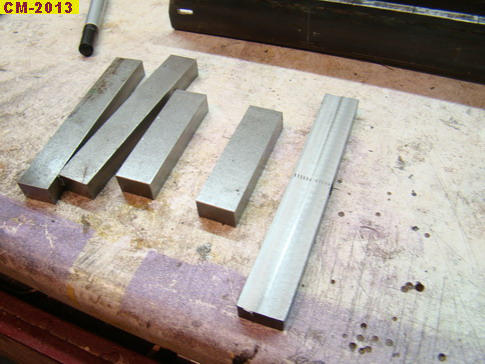

Uitgangs materiaal voor de lagerblokken... .

006 door Catwoman geplaatst op 12 dec 2017 om 12:24

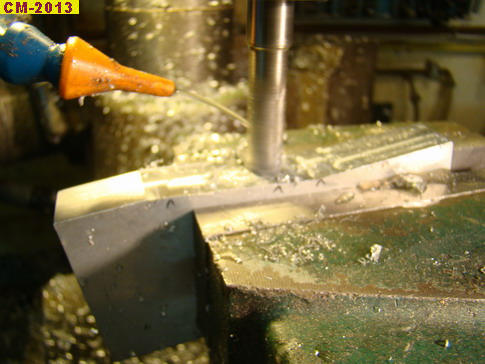

profiel frezen...

008 door Catwoman geplaatst op 12 dec 2017 om 12:24

radius frezen...

009 door Catwoman geplaatst op 12 dec 2017 om 12:24

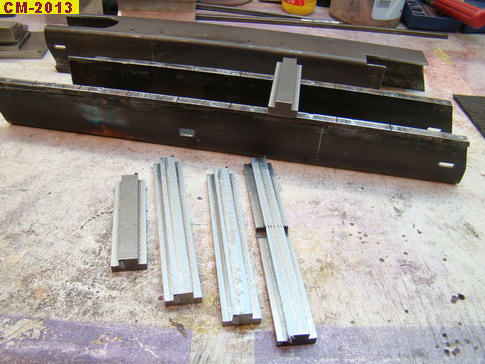

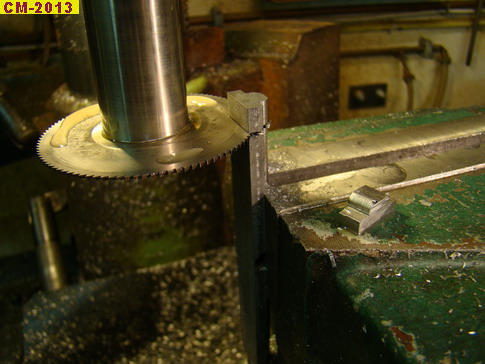

in blokjes zagen...

010 door Catwoman geplaatst op 10 jan 2018 om 08:02

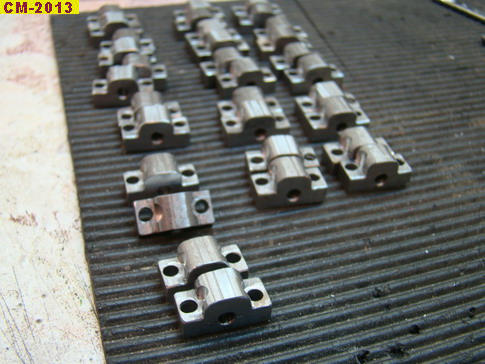

na het zagen..

011 door Catwoman geplaatst op 10 jan 2018 om 08:02

gaten geboord....

013 door Catwoman geplaatst op 10 jan 2018 om 08:02

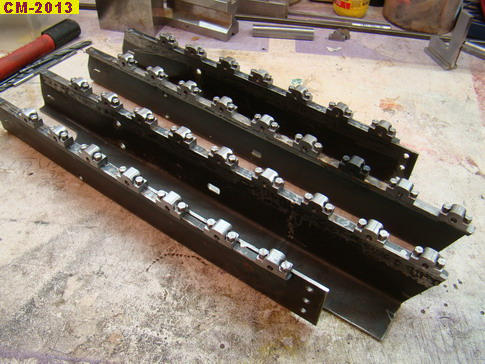

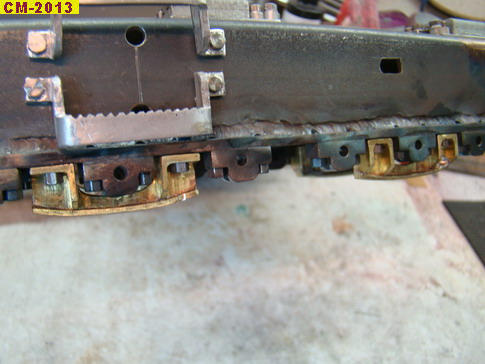

en gemonteerd op de frames....



Dr gaat iets niet helemaal goed met de foto's...



owww

hmmm,ik zie ze zelf wel ?



hallo
welkom hierzo
ik zie geen fotoos
Volvo fh16660 piet van t forum moderator team die is ook met een 385 bezig



Ik weet niet waar je de foto's host...
Maar is het album openbaar ??

Anders is een account bij mijnalbum.nl misschien het overwegen waard , die hebben ook gelijk mooie linkjes die je kunt kopieren en hier plakken



Dag catwomen.
spijtig dat je foto's niet lukken maar ik volg je wel op de duitse site en nogmaals je laat echt je kunnen zien, ik daar integen heb geen enkele ervaring in deze metaal afdeling mijn beroep zit in een andere tak maar ik werk elke dag met graafmachines tot dik 100 ton dus een beetje begrip hoe ze werken heb ik wel na 30jaar ermee te werken maar met draai en freesmachines dat is voor mij een begin maar het gaat redelijk. hopelijk lukt het je nog foto's te zetten

mvg johan



Hallo Allemaal,
Foto's nu op fotobucket gezet,nu wel zichtbaar hoop ik ?

Groetjes Charlotte.



Hoi Charlotte,

Ja !!! Nu kunnen we genieten van je werk

Ik volg hem... Vanuit mn werk als sloper zelf ook de nodige uurtjes gespeeld met kraantjes van 1 t/m 10T en dus altijd interesse in zoiets... Zelfs nog een Lego Technik model gehad

Grtjs,
Danny



Hoi Danny,

Dank je wel, ben ik niet voor niets bezig met uploaden .
@ Markioo , klopt, ik heb vorig jaar gemaild met Piet over de Cat385,
@ Johan, wat ik op jouw draadje zie ziet er anders heel goed uit hoor !,zeker als je geen ervaring op metaalgebied hebt! .

Meer plaatjes:

014 door Catwoman geplaatst op 10 jan 2018 om 08:06

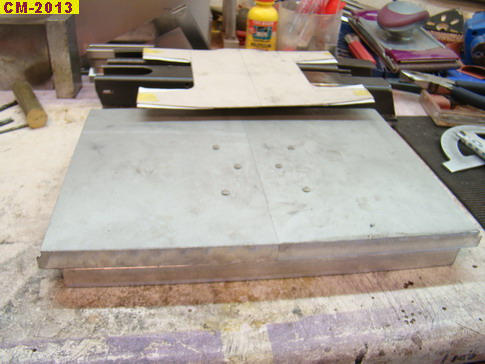

Start met de bouw van het middenframe.
Hierbij plaats ik 3 platen aluminium op elkaar, deze worden later goed aan elkaar geschroefd en gelijmd.

015 door Catwoman geplaatst op 10 jan 2018 om 08:06

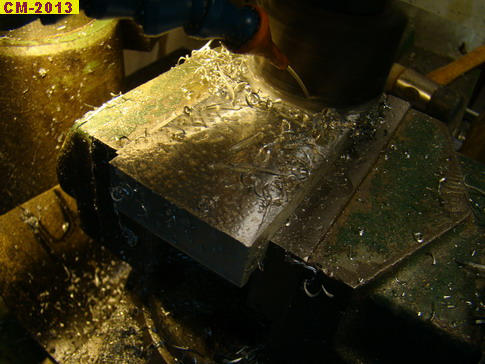

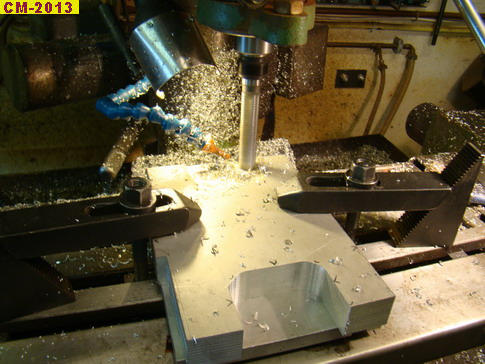

Het op de juiste vorm frezen...

016 door Catwoman geplaatst op 10 jan 2018 om 08:06

Middenframe ruw op maat gefreesd... .

017 door Catwoman geplaatst op 10 jan 2018 om 08:06

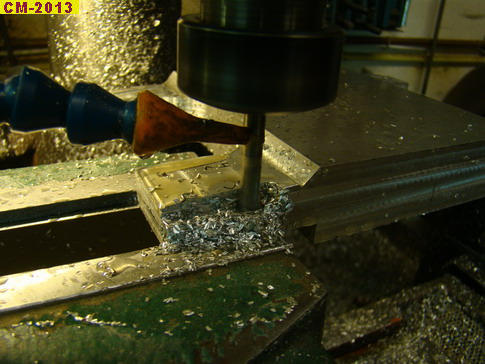

details frezen van het middenframe....

019 door Catwoman geplaatst op 10 jan 2018 om 08:06

en daarna ziet het er zo uit.

020 door Catwoman geplaatst op 10 jan 2018 om 08:16

hier kun je zien hoe het in het bouwplan staat aangegeven, hoe de armen van het frame er uit moeten zien.Dit klopt niet met de echte machine.

019a door Catwoman geplaatst op 10 jan 2018 om 08:16

dat moet er dus zo uit zien, aangezien ik details belangrijk vindt ga ik het dus ook zo maken.

021 door Catwoman geplaatst op 10 jan 2018 om 08:16

022 door Catwoman geplaatst op 10 jan 2018 om 08:16

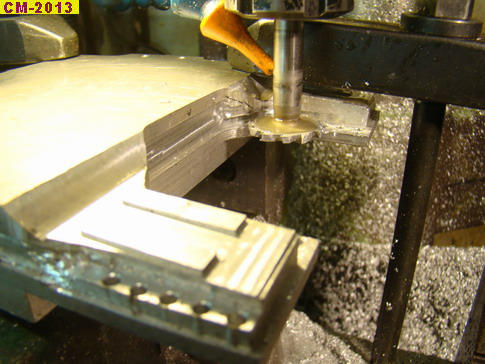

na het boren van de gaten, het frezen van de ruimte aan de binnenzijde van de armen...

025 door Catwoman geplaatst op 10 jan 2018 om 08:19

en na het frezen ziet het er dan zo uit.



030 door Catwoman geplaatst op 11 jan 2018 om 08:15

voor de track frames vastgeschroefd worden aan het middenframe, eerst nog de track- en spanwiel geleide platen bij het spanwiel aan de frames gelast.

031 door Catwoman geplaatst op 11 jan 2018 om 08:15

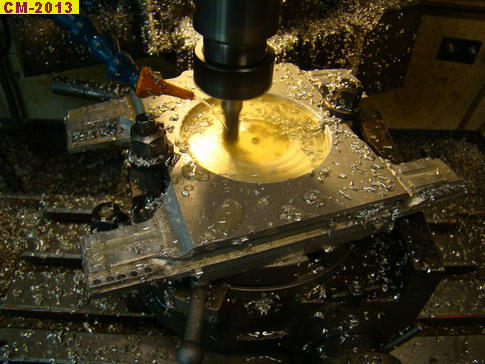

daarna uitsparing voor de draaikrans uitgefreesd in het midden frame.

033 door Catwoman geplaatst op 11 jan 2018 om 08:15

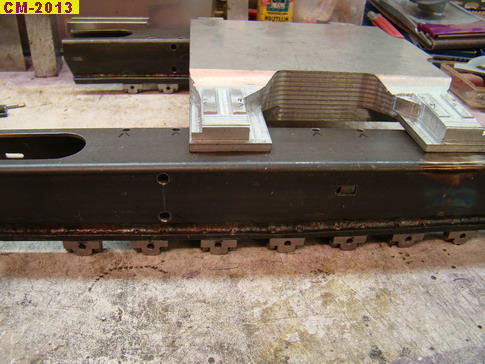

daarna zijn de trackframes aan het midden-frame vastgeschroefd.

034 door Catwoman geplaatst op 11 jan 2018 om 08:17

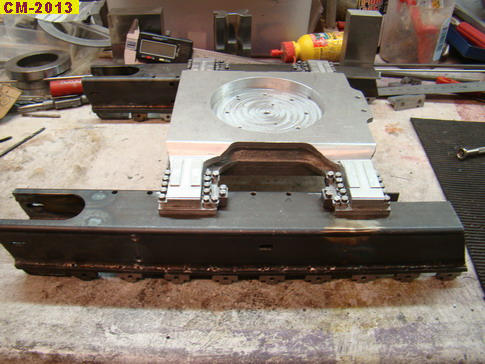

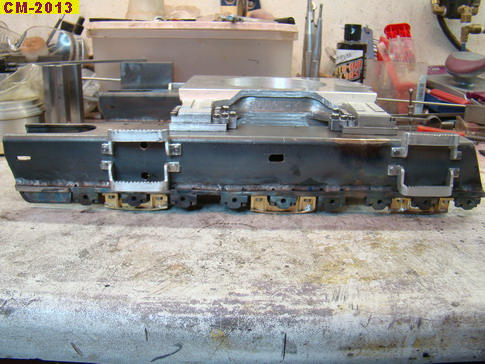

en van een afstandje ziet het er dan zo uit.... .

036 door Catwoman geplaatst op 11 jan 2018 om 08:17

hierboven weer een stuk van het bouwplan, de track geleiders ( no 13 ) worden voorgesteld om van een stukje plaat te maken, maar ook dat klopt niet met de echte machine.

035 door Catwoman geplaatst op 11 jan 2018 om 08:17

zoals je hierboven duidelijk kunt zien.

041 door Catwoman geplaatst op 11 jan 2018 om 08:17

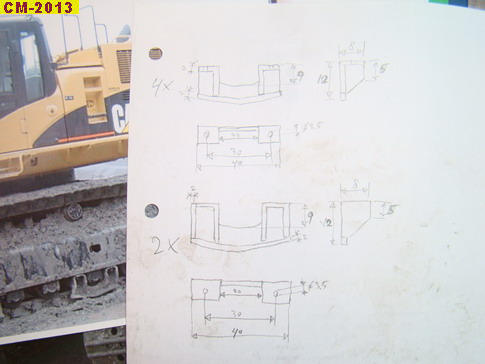

dus een tekening gemaakt en aan de slag...

042 door Catwoman geplaatst op 11 jan 2018 om 08:24

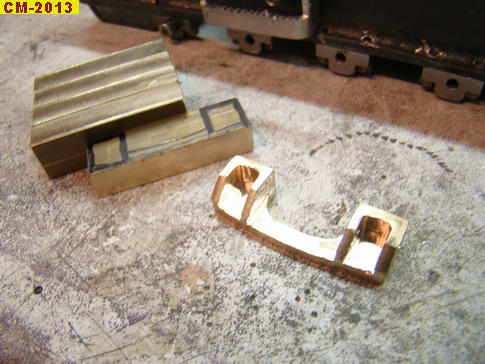

het eerste resultaat....

043 door Catwoman geplaatst op 11 jan 2018 om 08:24

en op het track-frame.

045 door Catwoman geplaatst op 11 jan 2018 om 08:24

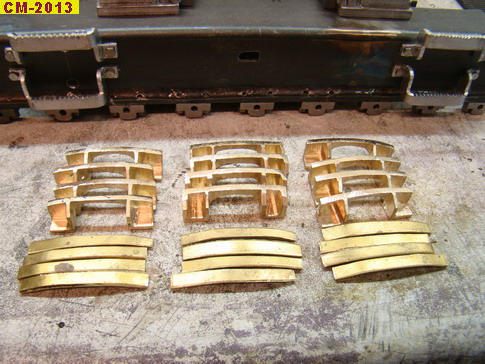

alle geleiders gereed, met strip die er nog op gesoldeerd gaat worden.

047 door Catwoman geplaatst op 11 jan 2018 om 08:24

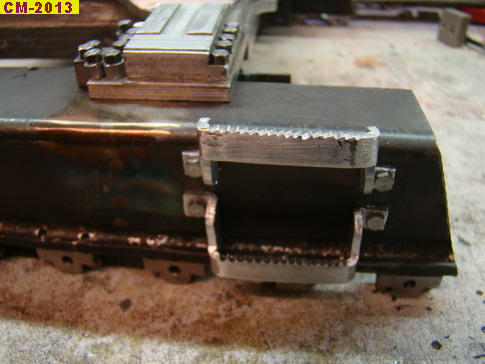

na montage ziet het er dan zo uit

048 door Catwoman geplaatst op 11 jan 2018 om 08:24

close-upje....

040 door Catwoman geplaatst op 11 jan 2018 om 08:17

Ook de opstapjes zijn al gemaakt van alu plaat.

Zo, dat is het voor nu,

Groetjes Charlotte



dat ziet er gaaf uit zeg wouwww
past wel bij de naam catwo(uuwww)man



Dat ziet er wel erg netjes uit :!:
Mooi ook dat oog voor de details , niet de simpele/snelle oplossing kiezen maar gewoon het origineel aanhouden



Thanx Guys,

Groetjes Charlotte



Hoi Charlotte,

welkom op het forum en het ziet er mooi uit wat je bouwt.



Dank je wel Jurgen,

Groetjes, Charlotte



mooi project hoor



Netjes !
Respect voor je mooie werk.



Hallo Charlotte,


Van Harte Welkom op MBF Truckersforum

Veel kijk, lees en bouwplezier gewenst op het MBF Truckersforum.

Fijn om te zien dat je nu ook op het Truckersforum als vrouw jou bouwkunsten
laat zien.

Ik heb steeds jou bouwkunsten gevolgd op het Modell Baustelle.de

Ik zal het je bouwkunsten hier weer met veel plezier volgen.



Dank jullie wel,

Weer wat foto's:

049 door Catwoman geplaatst op 11 jan 2018 om 08:26

Volgende onderdelen zijn de sub-frames waar de sprocket op bevestigd wordt, eerst de buitenmaat op maat frezen.

050 door Catwoman geplaatst op 11 jan 2018 om 08:26

051 door Catwoman geplaatst op 11 jan 2018 om 08:26

daarna de rechte en schuine zijden frezen...

053 door Catwoman geplaatst op 11 jan 2018 om 08:26

054 door Catwoman geplaatst op 11 jan 2018 om 08:26

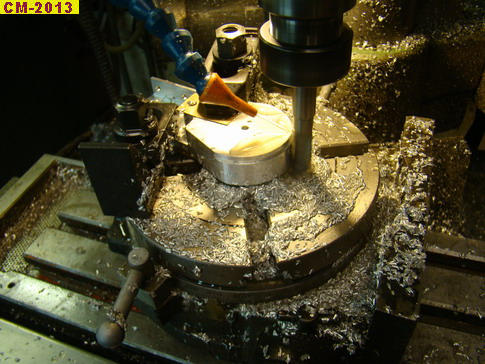

het frezen van de ronde zijde op de verdeeltafel.

055 door Catwoman geplaatst op 11 jan 2018 om 08:26

en na de gaten geboord te hebben, kunnen de sub-frames gemonteerd worden.

056 door Catwoman geplaatst op 11 jan 2018 om 08:26

hier zie je dat ik ook van de tekening afwijk, ik heb een extra stripje gelast aan het track frame, zodat het sub-frame ook aan de boven voorzijde vastgeschroefd zit.

057 door Catwoman geplaatst op 11 jan 2018 om 08:30

en nog een blik vanuit een andere hoek.
