    Zoals beloofd in het topic "toon je edf model" hierbij een verslag van de bouw van de Concorde van HM-Modellbau.
    Het betreft een full-composite kit ontworpen door Harald Matussek / HM-Modellbau. De romp en vleugels worden bij Paritech in Duitsland gemaakt uit een super lichte vacuum glasvezel/Herex sandwich constructie. Alle composite delen inkl spanten wegen slechts 5,5 kg. Het uiteindelijke take-off gewicht is +/- 11,5 kg incl accu's (2x 6s / 7000 mAh).
    De totale lengte is 3,6m met een span van 1,50m. Aandrijving kan met 2 kleine turbines maar ook 2x 100mm EDF's is een optie (waar ik voor gekozen heb).

    December 2023 ben ik het vliegtuig gaan bekijken bij de ontwerper thuis in Frankfurt. Hij had toen juist een exemplaar gereed voor een Amerikaanse klant (acteur / regisseur Tyler Perry die bekend is vanwege zijn uitgebreide collectie modelvliegtuigen). Ik had vooraf al de uitgebreide bouwplannen gedownload en bij het zien van de vele uitsnijdingen die gemaakt moesten worden in de composiet delen (servo luikjes, wieldeuren, accu luik, beweegbare neus, roervlakken enz enz.) was mij de moed om zelf te bouwen in de schoenen gezonken...
    Daarop had de ontwerper een aanbod gedaan om dit model als "turn key project" te leveren voor een meer dan redelijke meerprijs met de uitnodiging om eens te komen kijken.
    De uitdrukking "Zien is kopen" was weer eens van toepassing; zwaar onder de indruk van het model en de uiterst precieze manier van werken van de bouwer was de deal snel beklonken en mijn opdracht geplaatst.
    En dan begint het wachten...
    Vanwege een knieoperatie was Harald enkele maanden uitgeschakeld maar eind april kwam het bericht dat hij begonnen was met de afbouw. Hij doet dit naast zijn normale baan en de verwachte bouwtijd is +/- twee a drie maanden.

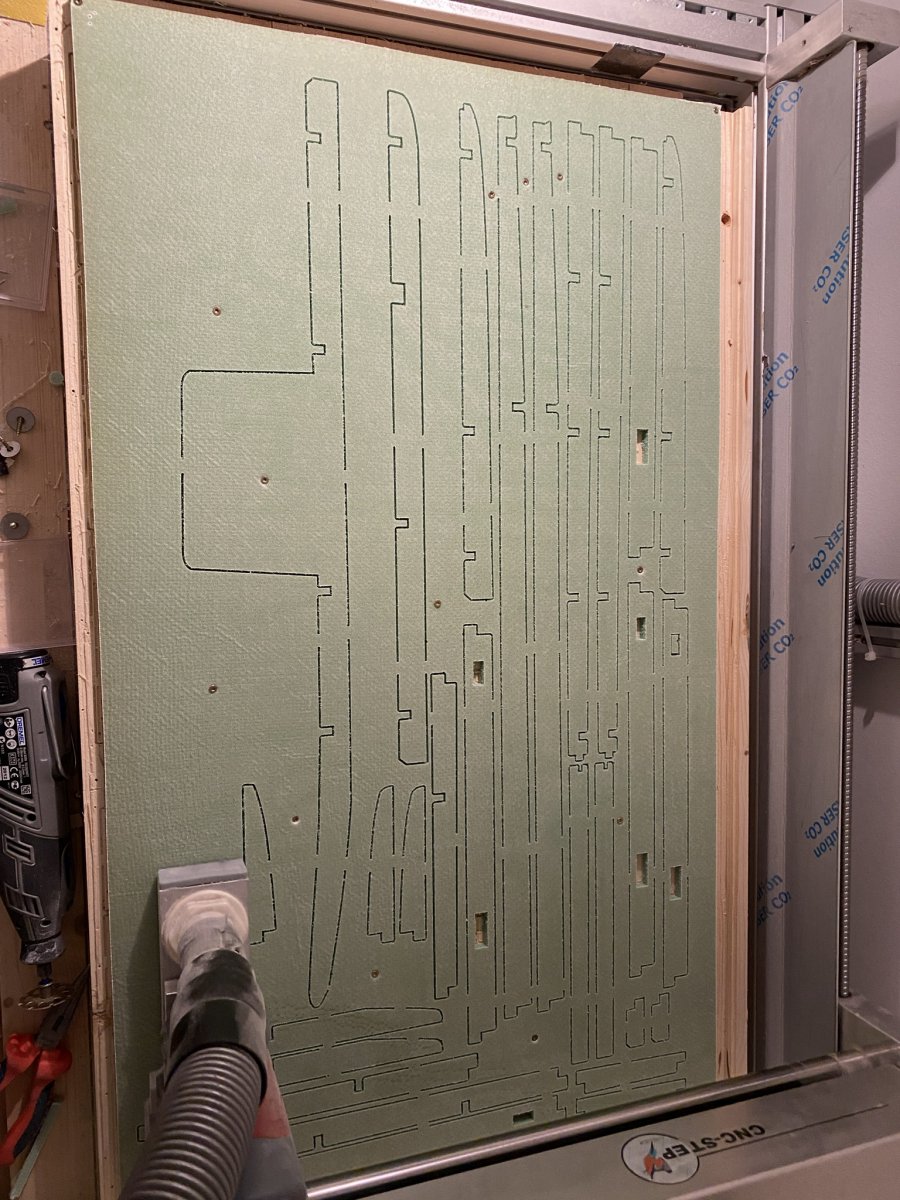

    Stap 1; de ribben voor de vleugels worden uitgefreesd uit Herex waarna deze bij Paritech worden verwerkt in de vleugels. De ribben zijn in Januari naar Paritech gestuurd waar de mallen afgevormd worden. In maart waren de 5 composiet delen gereed; 2 vleugels, romp in 2 delen en een buikpan.


    Bijgevoegde bestanden:

    • image.jpeg
      Bestandsgrootte:
      229,5 KB
      Weergaven:
      22
    Helikapoter, coen_l, tone en 3 anderen vinden dit leuk.
  2. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    11.889
    Locatie:
    Nootdorp
    Wat een prachtig model zeg ! Ik ga dit zeker volgen.

    Bertus vindt dit leuk.
  3. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Nadat de composietdelen binnen waren van Paritech werd een begin gemaakt met de afbouw;

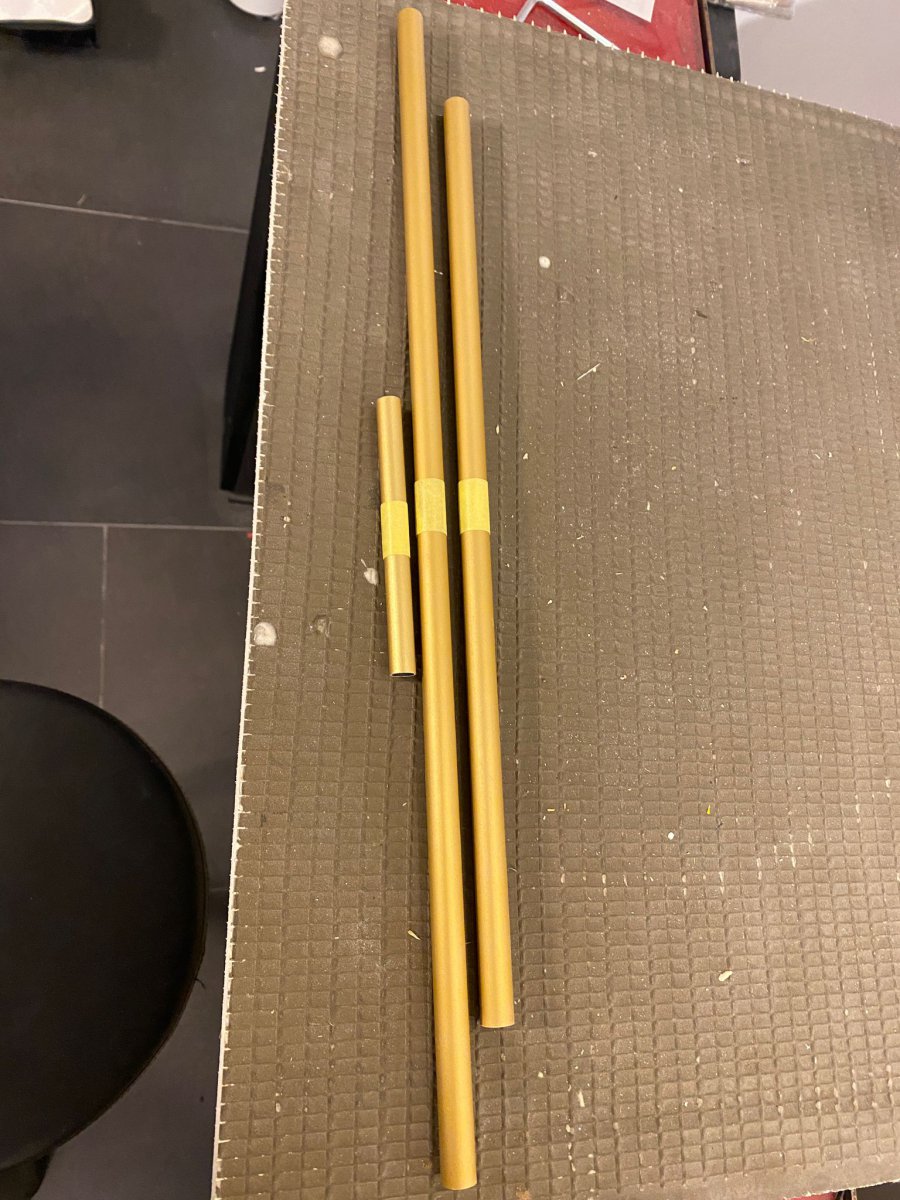

    Afkorten van de Strongal buizen voor de vleugels;

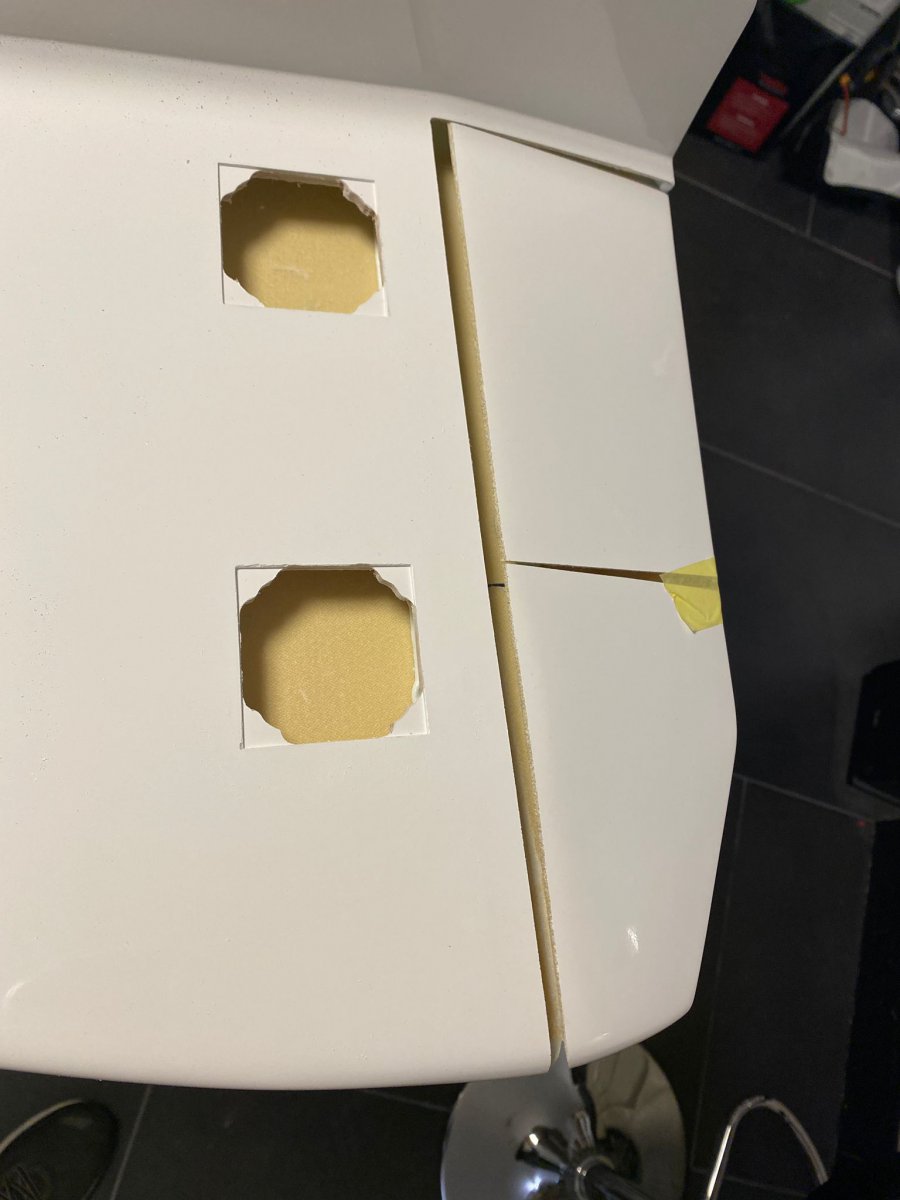

    uitsnijden van de roervlakken en enkele servoluikjes;
    PHOTO-2024-04-26-21-23-17.jpg PHOTO-2024-04-26-21-23-04.jpg

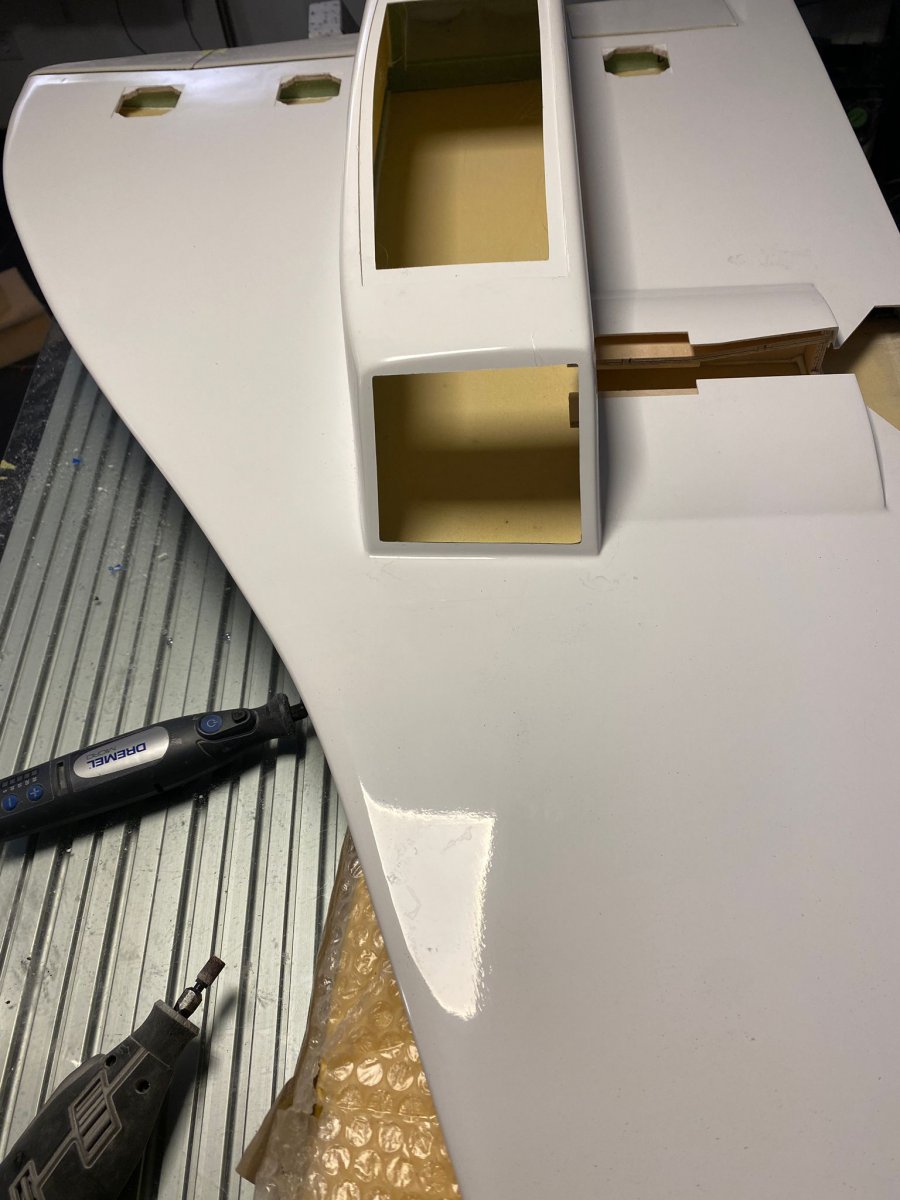

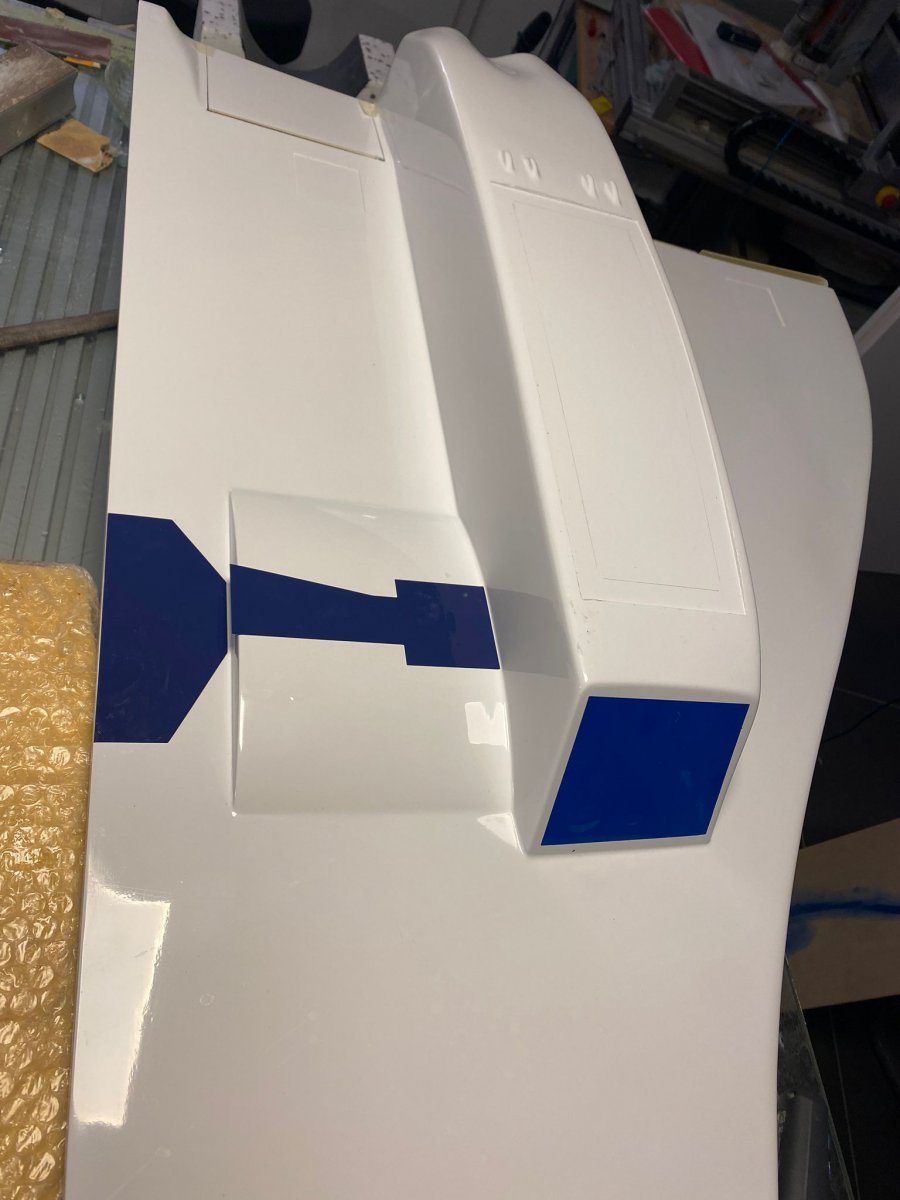

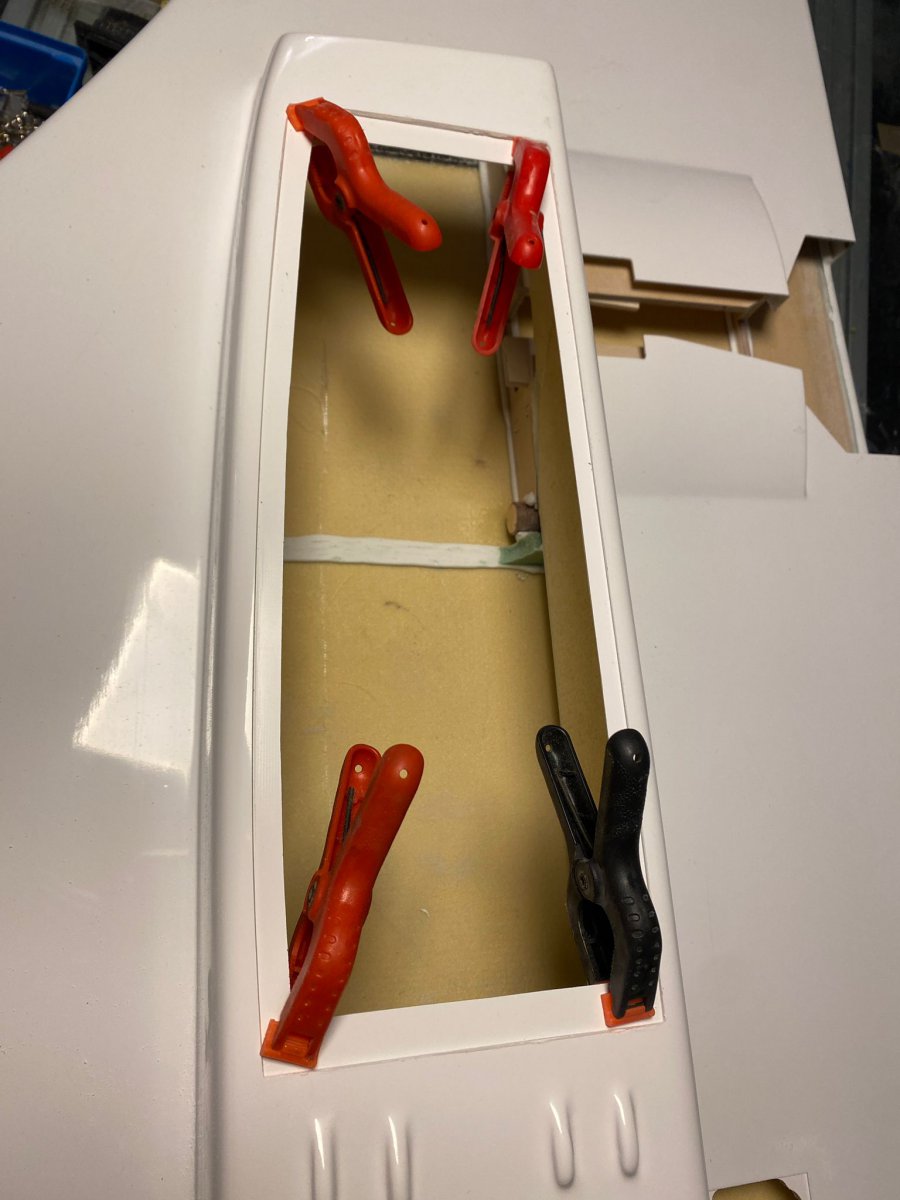

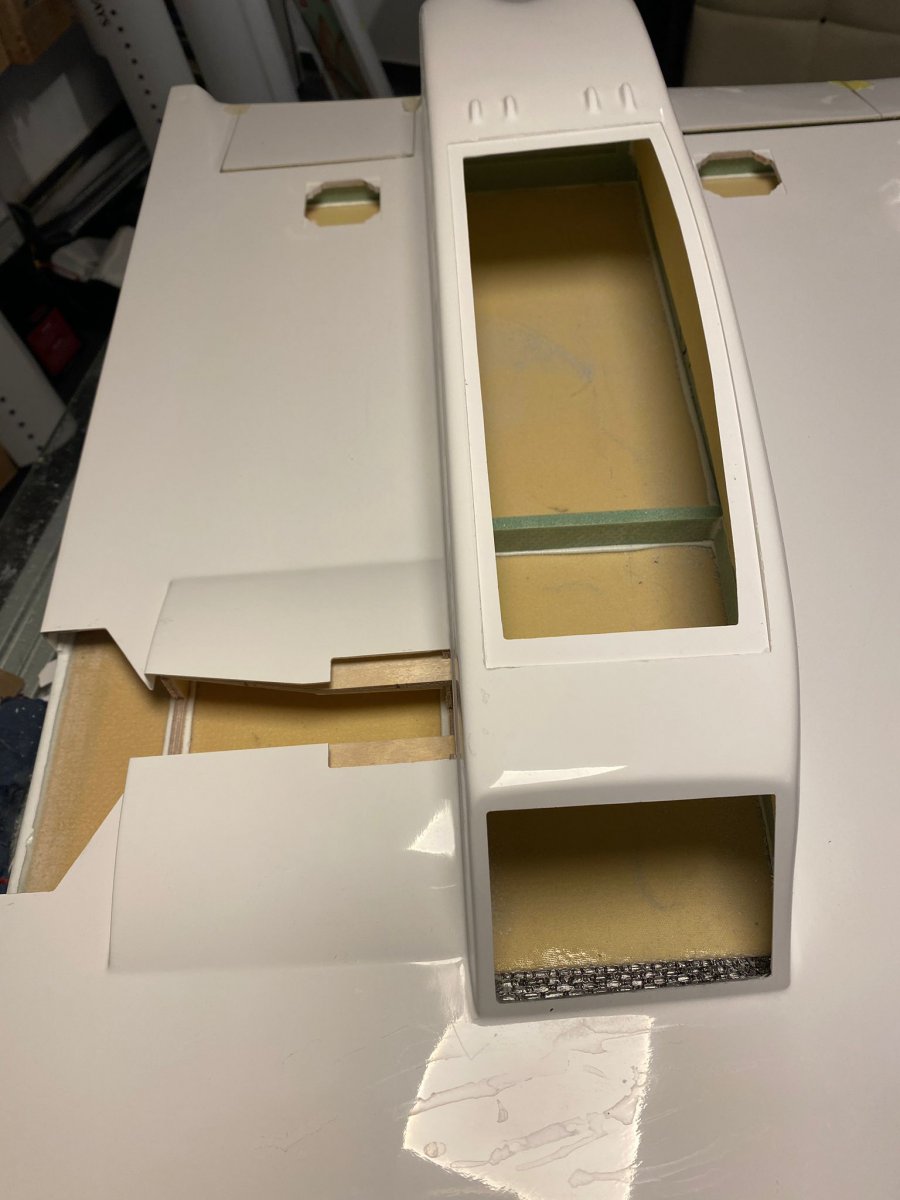

    Aanbrengen sjabloon en uitsnijden deksels motorgondels;
    PHOTO-2024-05-14-13-03-59.jpg PHOTO-2024-04-26-21-22-28.jpg PHOTO-2024-04-26-21-22-55.jpg PHOTO-2024-04-26-21-22-48.jpg


    Bijgevoegde bestanden:

  4. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg

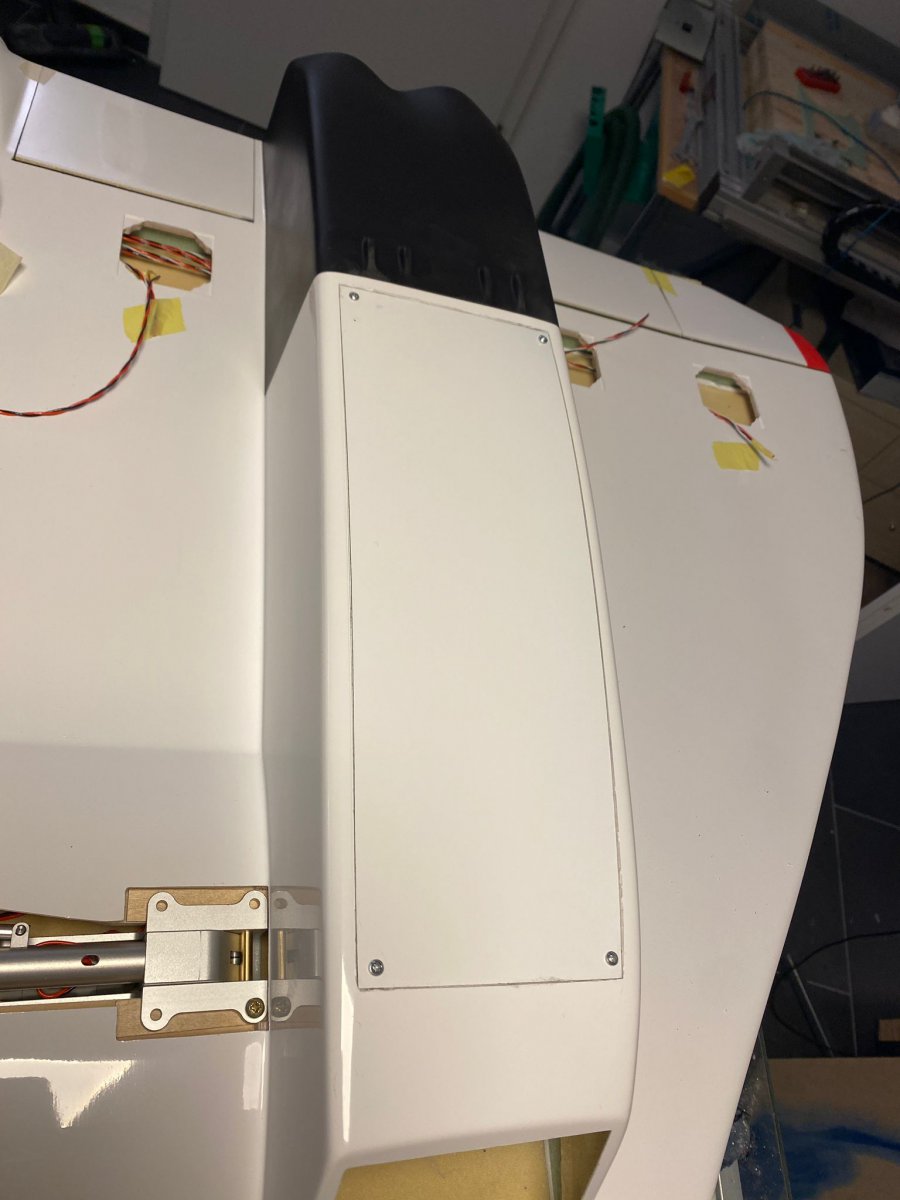

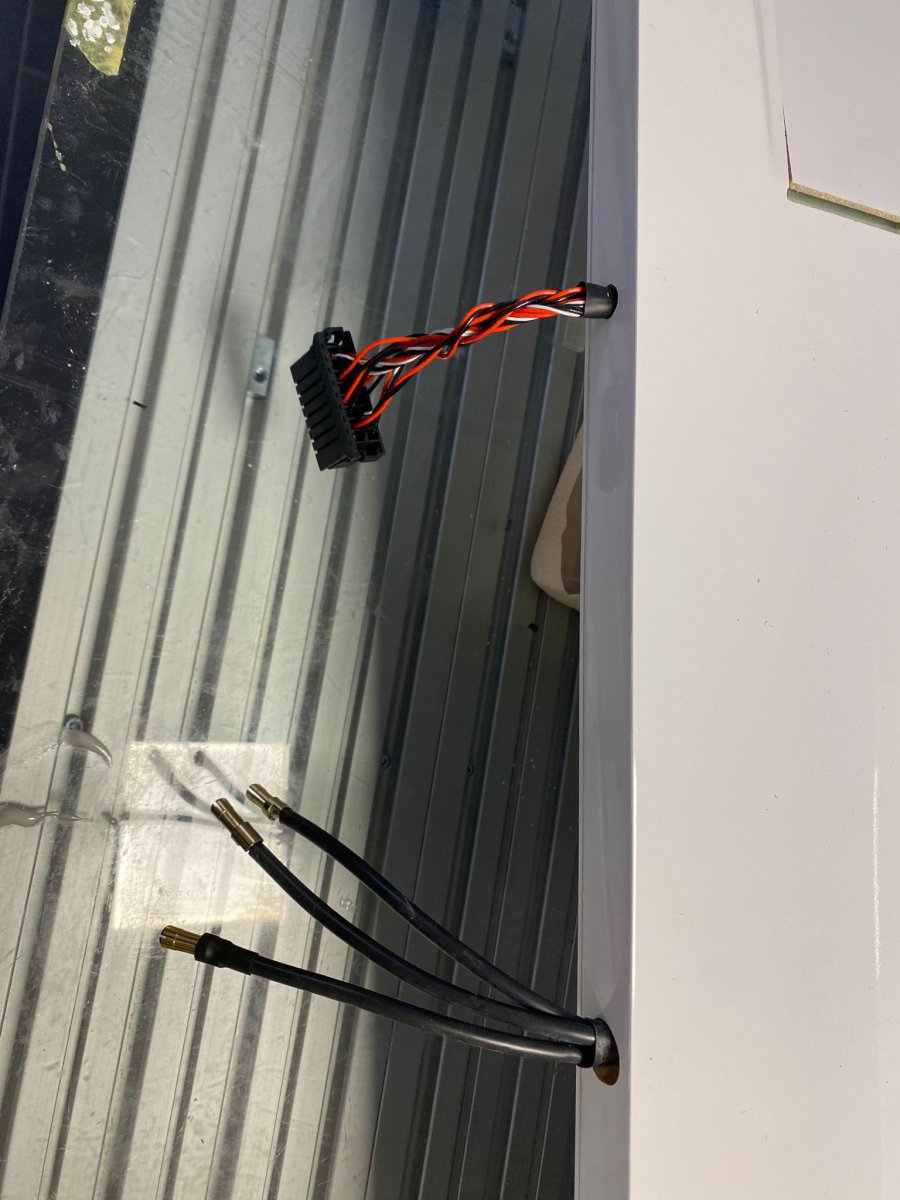

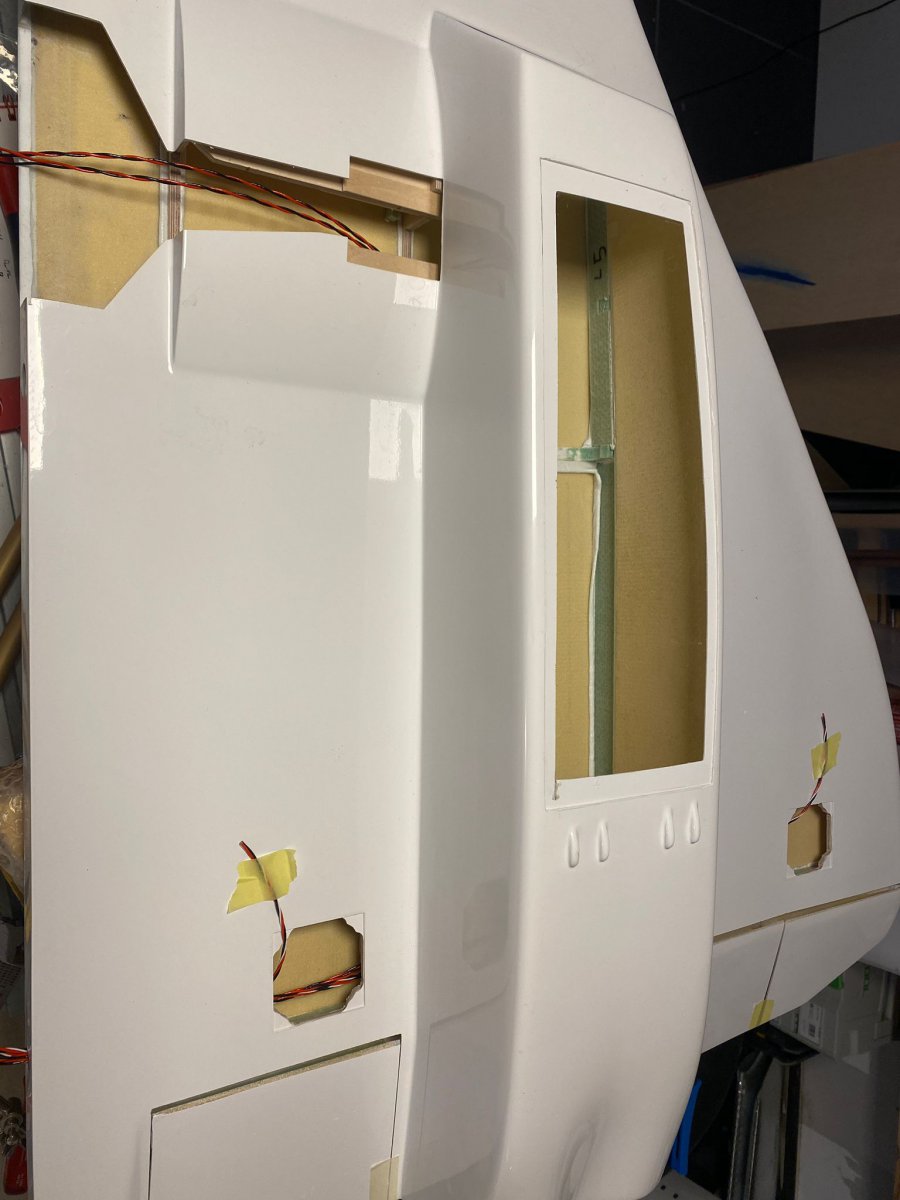

    Kabeltjes trekken voor de vleugel servo's en verlichting
    PHOTO-2024-05-14-13-03-59.jpg PHOTO-2024-05-14-13-05-26.jpg PHOTO-2024-05-14-13-04-44.jpg 6050d111-4852-495b-a0ea-4d34140ab236.JPG

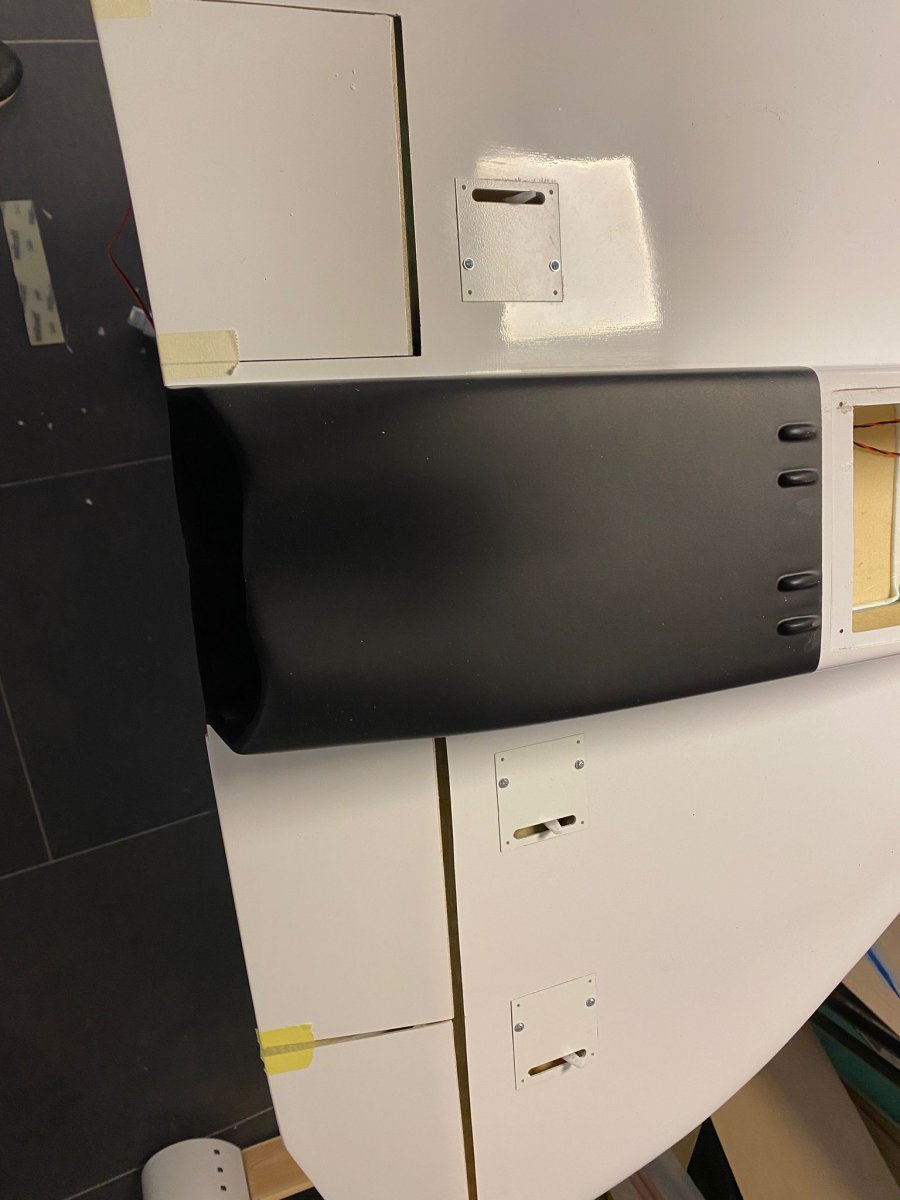

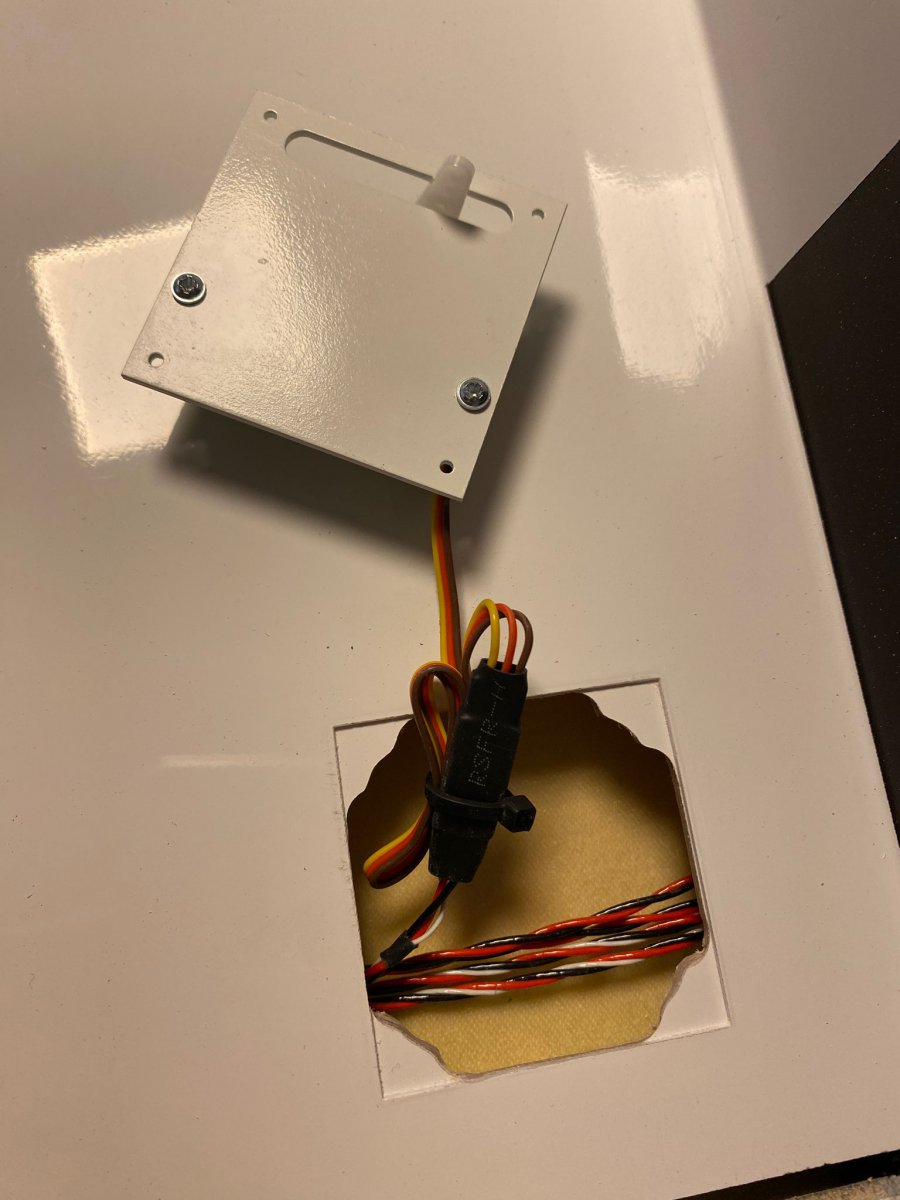

    Servo-luikjes bewerkt en servo's gemonteerd
    PHOTO-2024-05-14-13-06-00.jpg PHOTO-2024-05-14-13-06-36.jpg PHOTO-2024-05-14-13-06-36.jpg

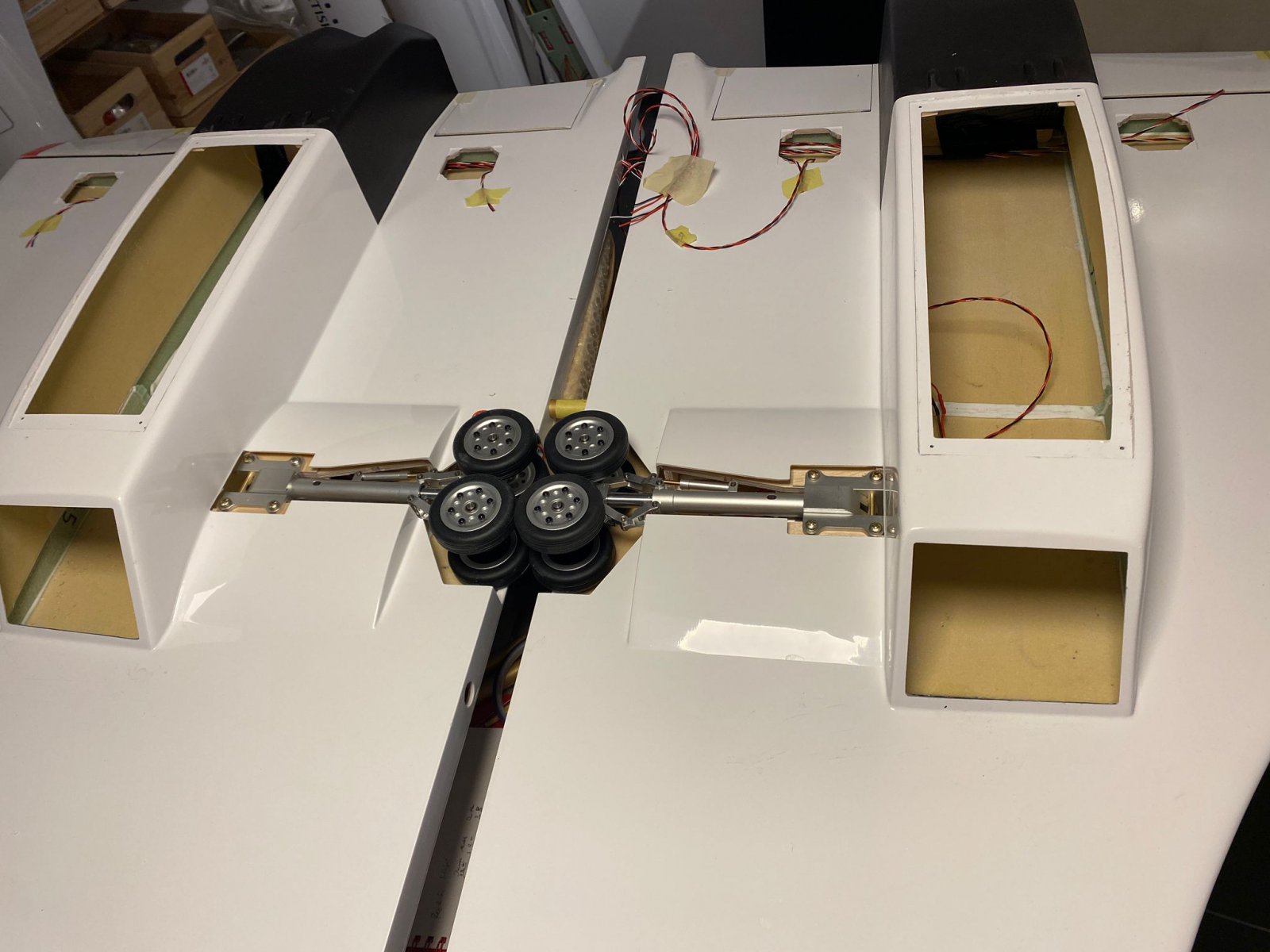

    Main gear gemonteerd (4 geremde wielen)

    Laatst bewerkt: 7 jul 2024
  5. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg

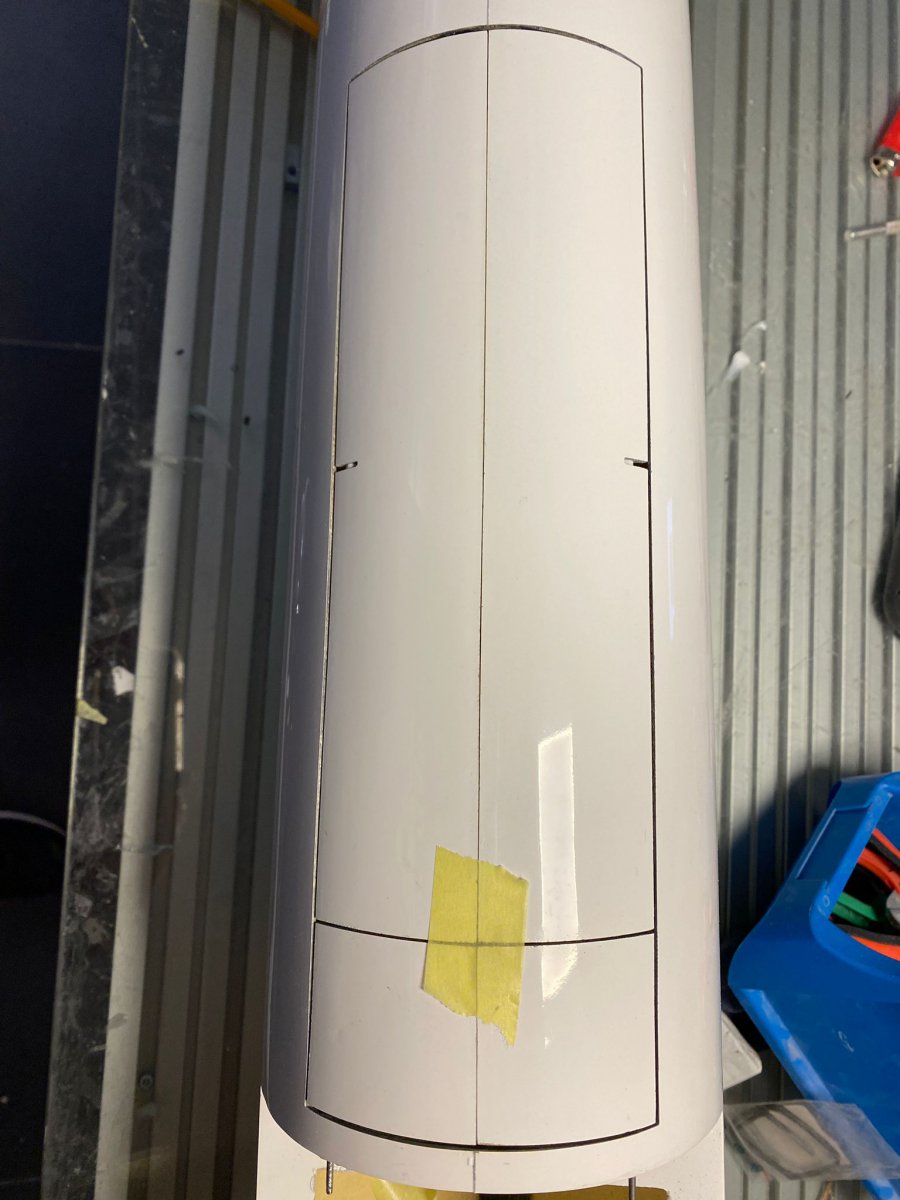

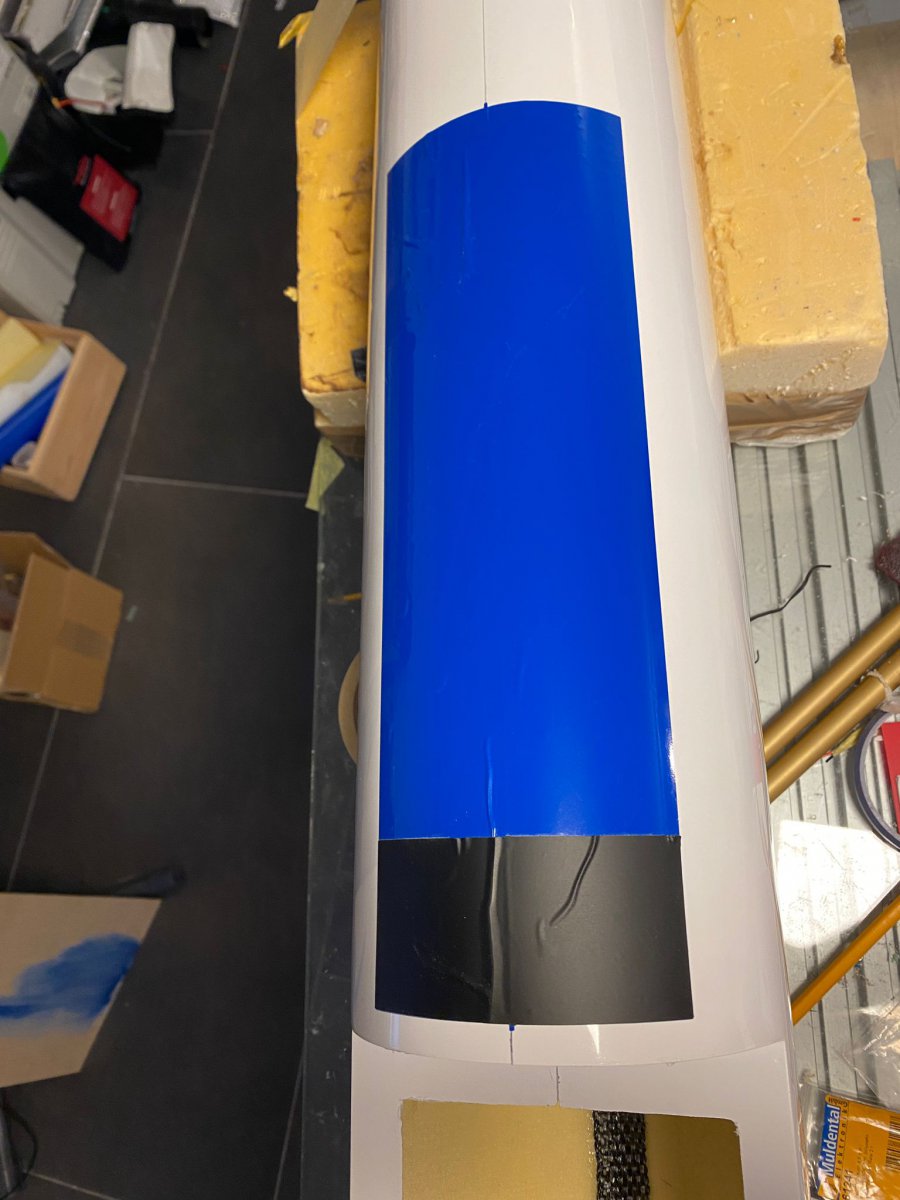

    Wieldeuren (4x) nose gear
    Mbv sjabloon de positie bepaald en uitgesneden.
    2e9adacd-597b-4edf-acf5-1535db04d375.JPG image.jpeg 15e609fd-21e7-479b-a505-6b67288ee195.JPG

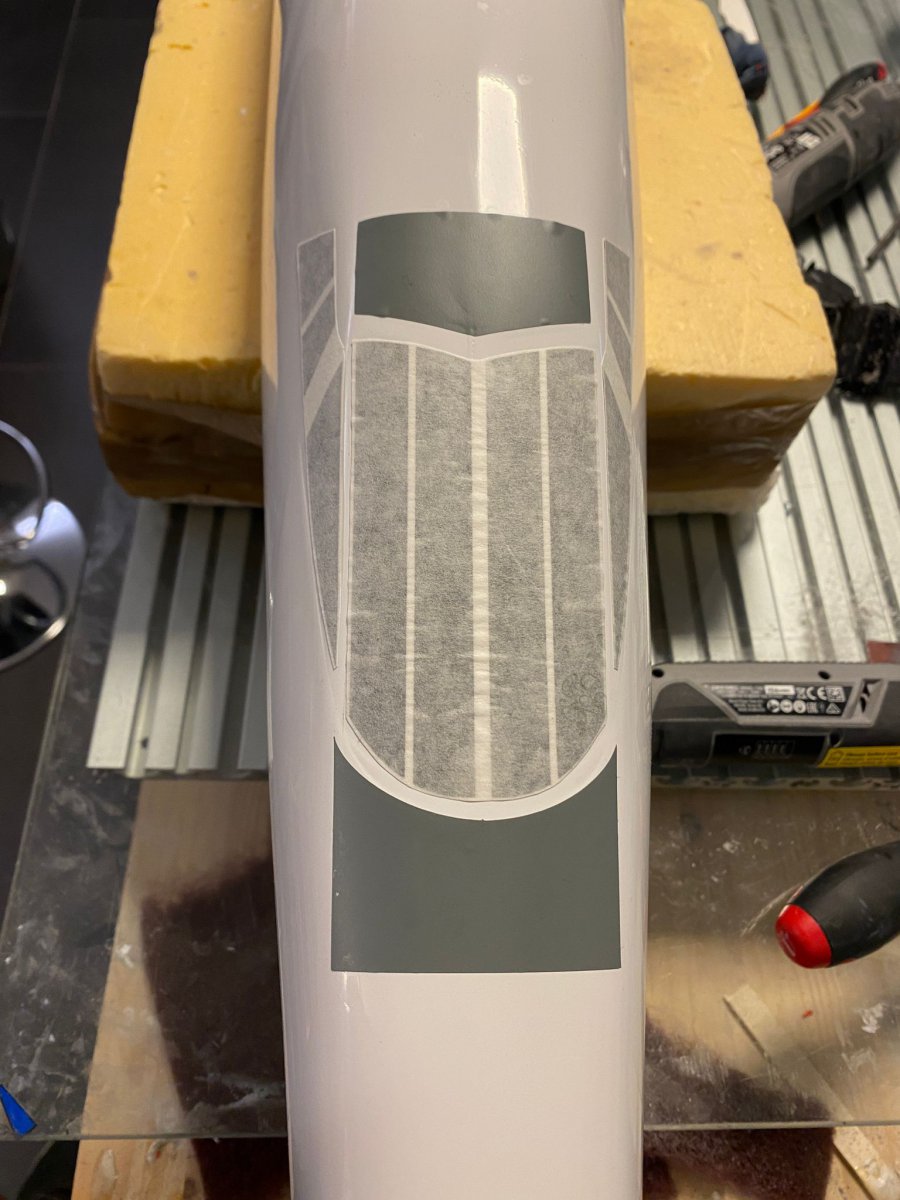

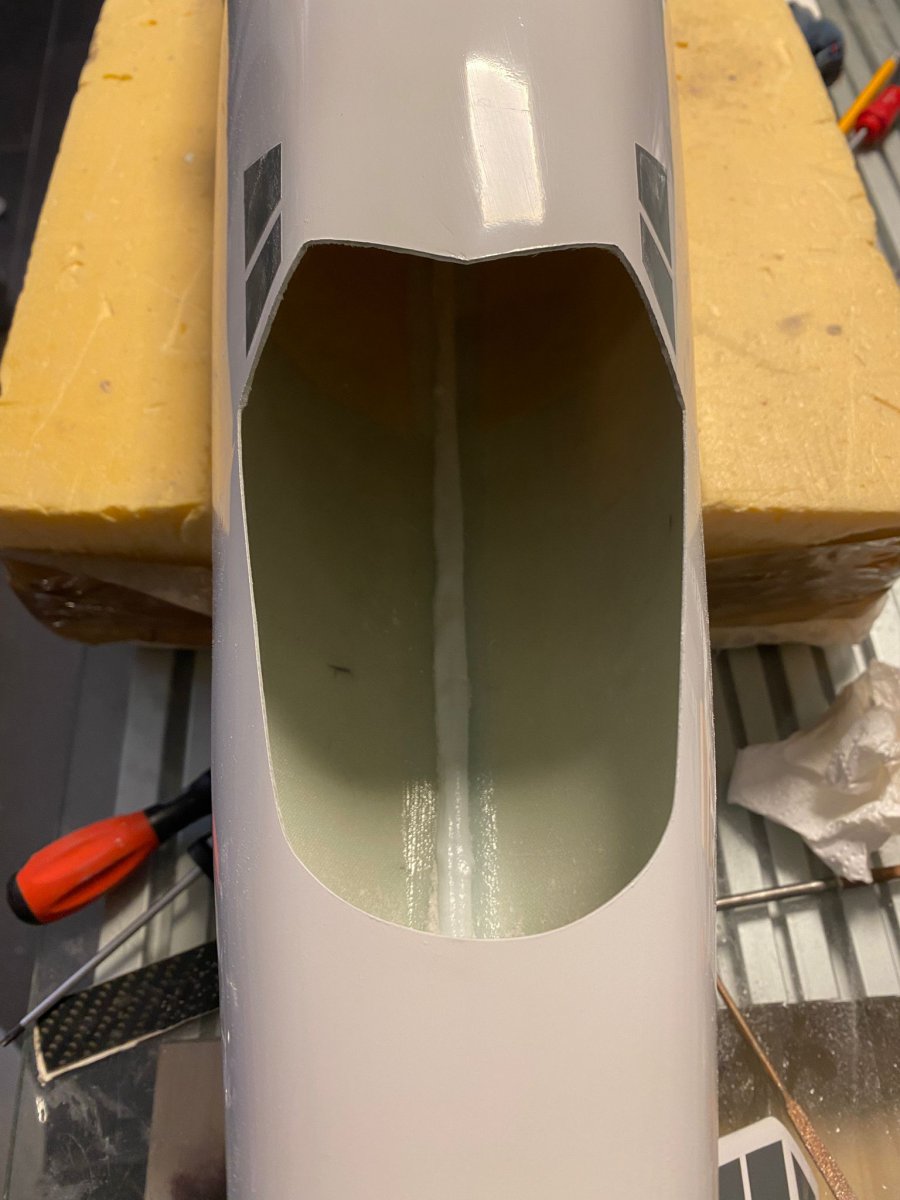

    Begonnen met de beweegbare neus
    PHOTO-2024-06-04-21-08-08.jpg PHOTO-2024-06-04-21-08-29.jpg PHOTO-2024-06-04-21-08-35.jpg


    Bijgevoegde bestanden:

    coen_l vindt dit leuk.
  6. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.845
    Locatie:
    Zeewolde
    Mooi hoor

  7. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg

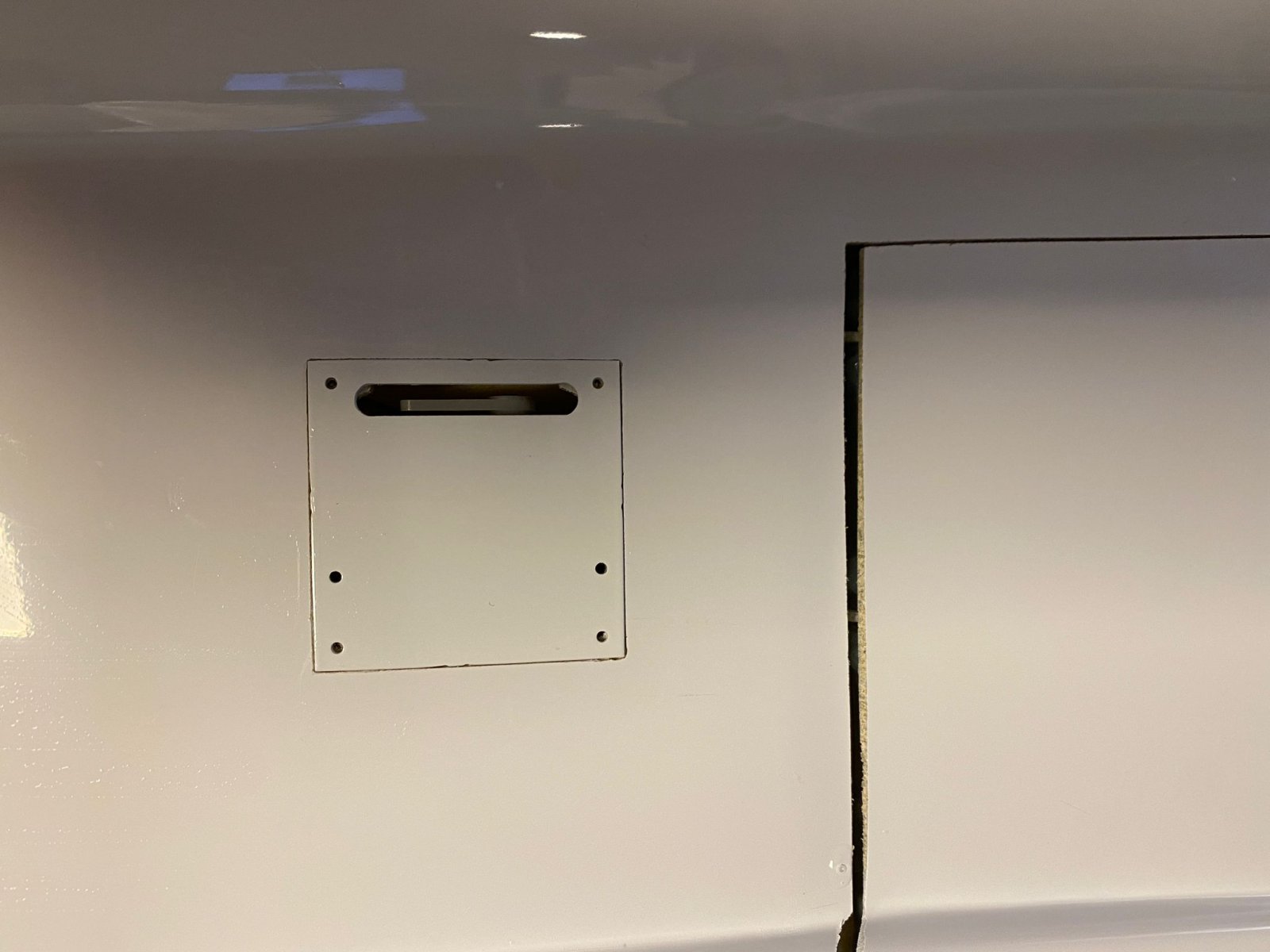

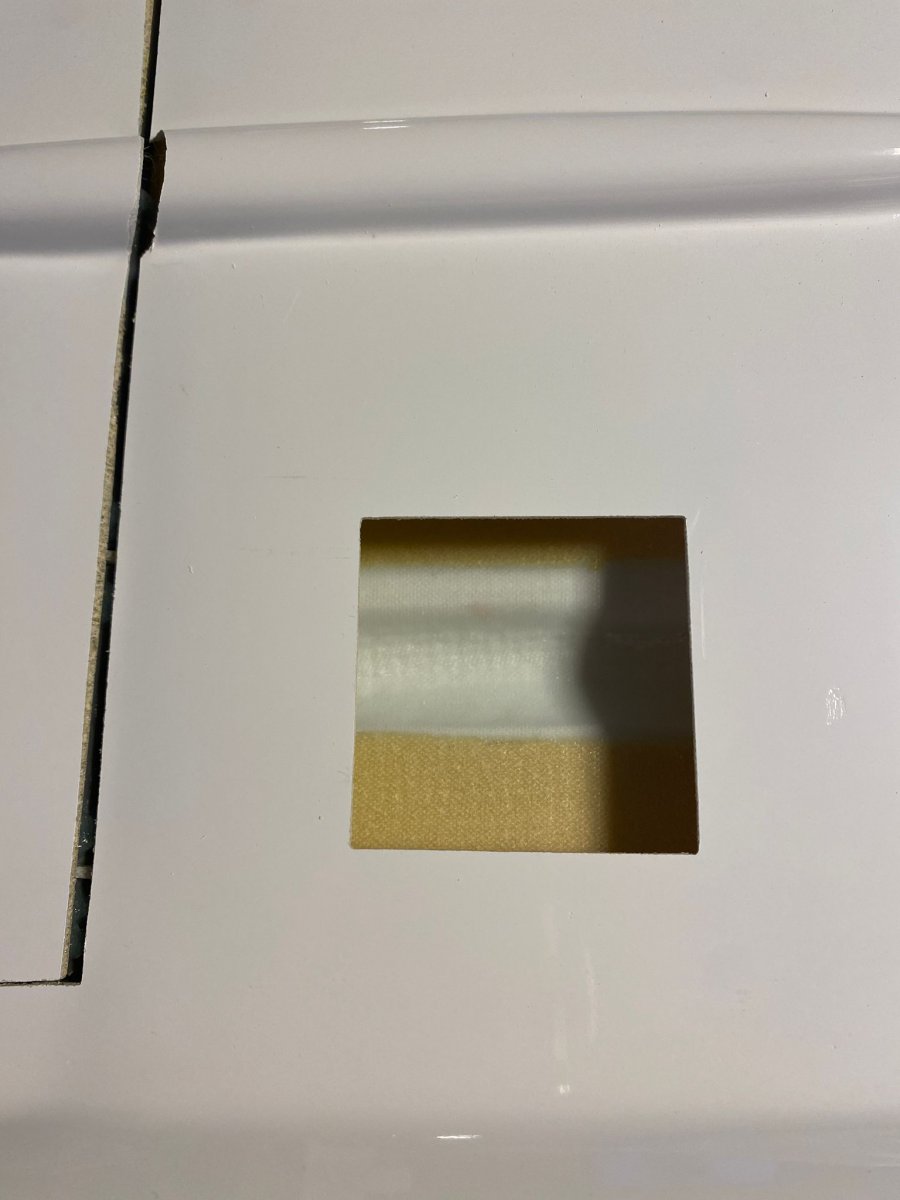

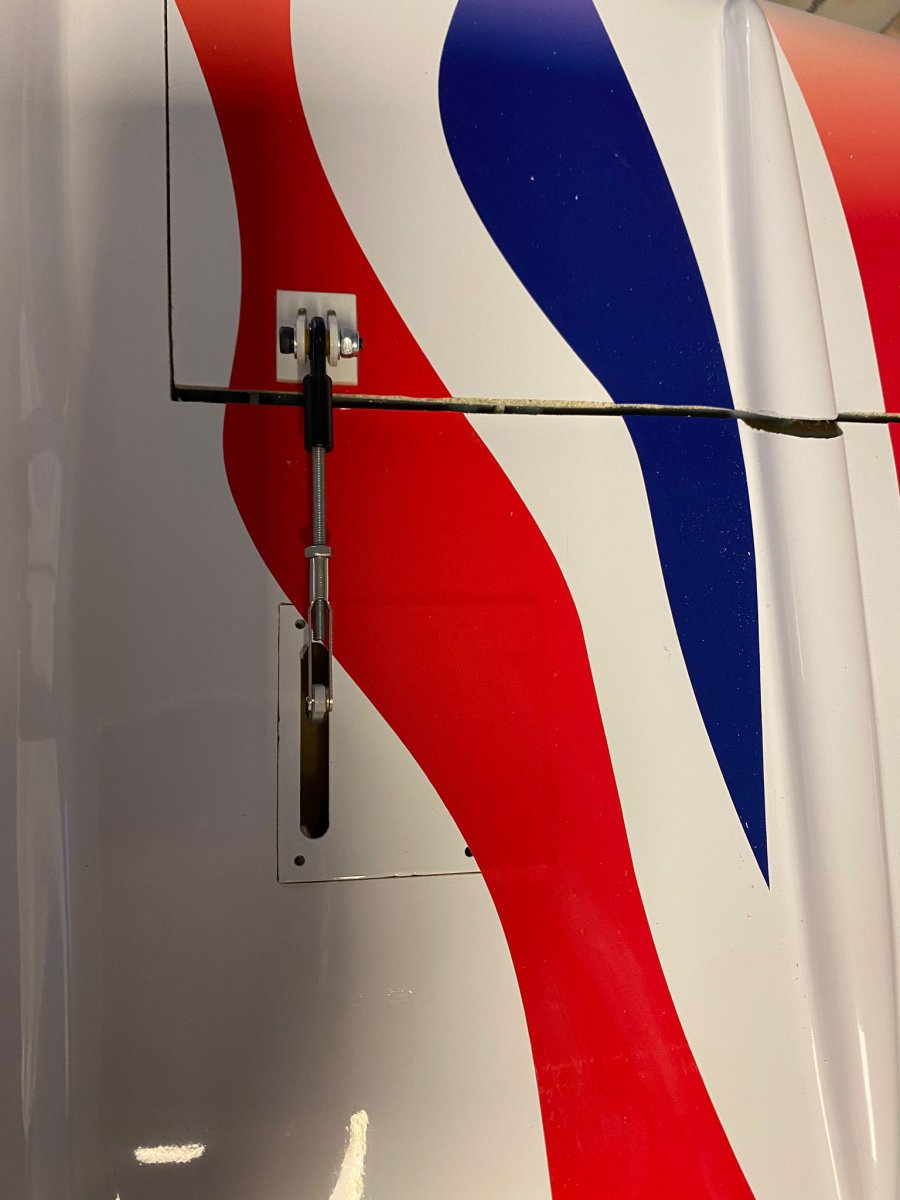

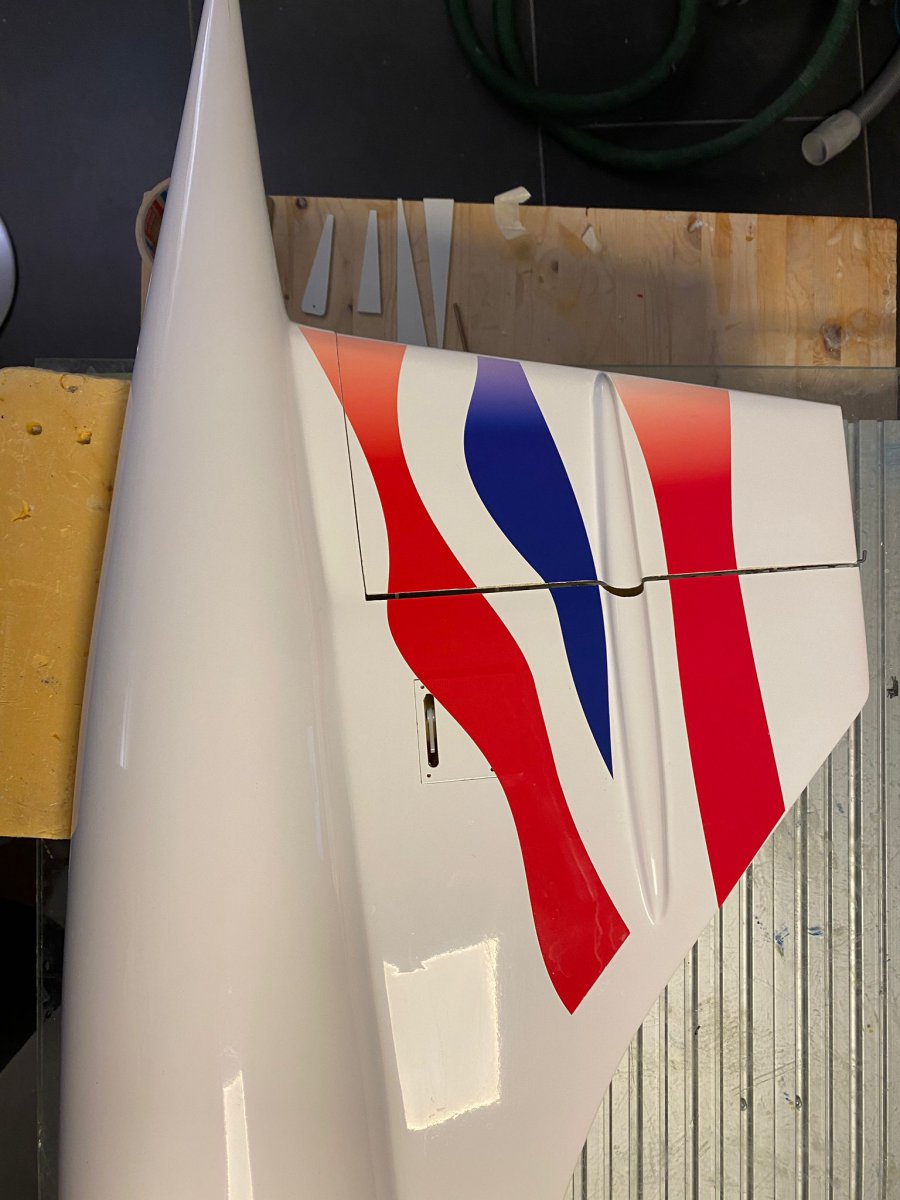

    Servo voor rudder geplaatst en rudder los gesneden.
    7cd77b5f-0653-4602-839c-adfc635c0dd7.jpg 05106002-94a1-4a22-a70a-132e7215ff4f.jpg e652c830-9c26-42f9-9f79-08bbd3006449.jpg d8105e46-af25-4823-9fb2-9e20f2fca268.jpg

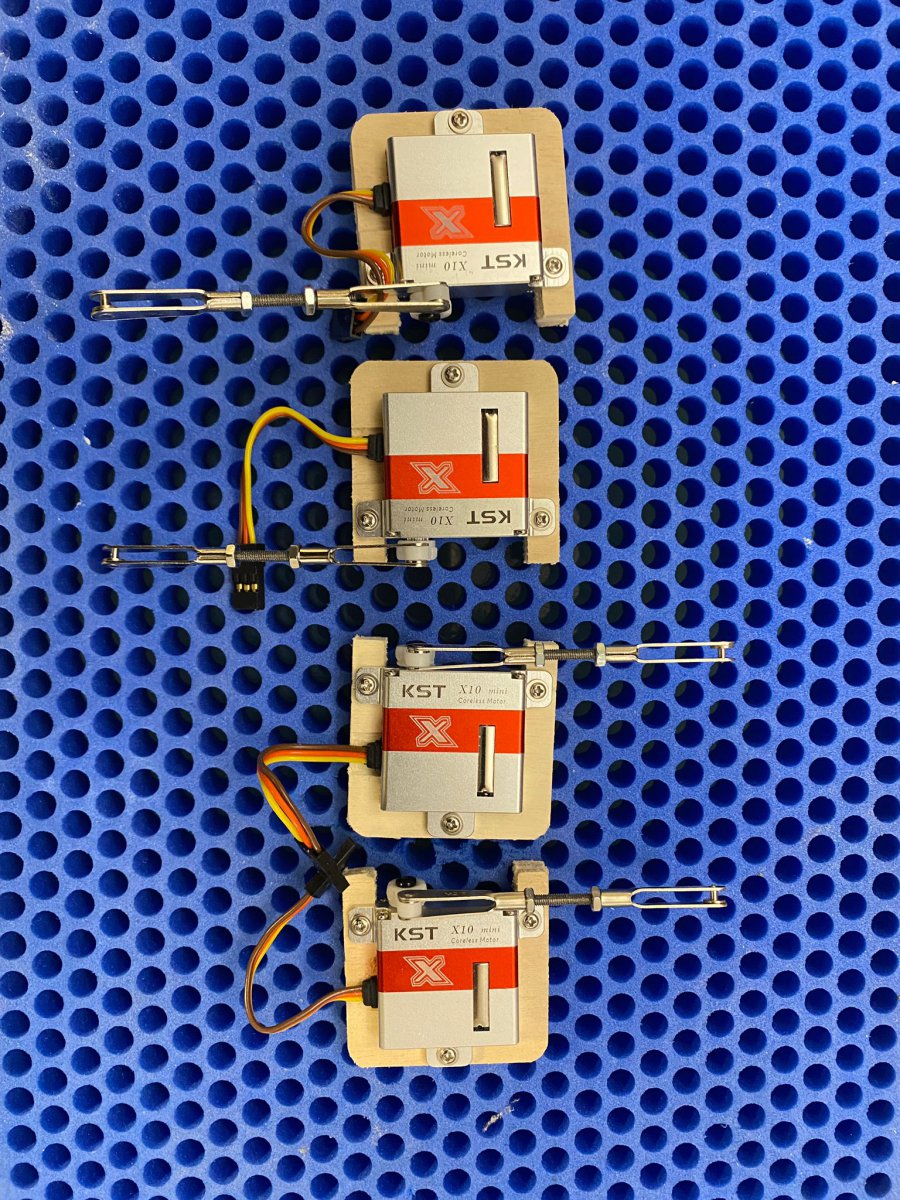

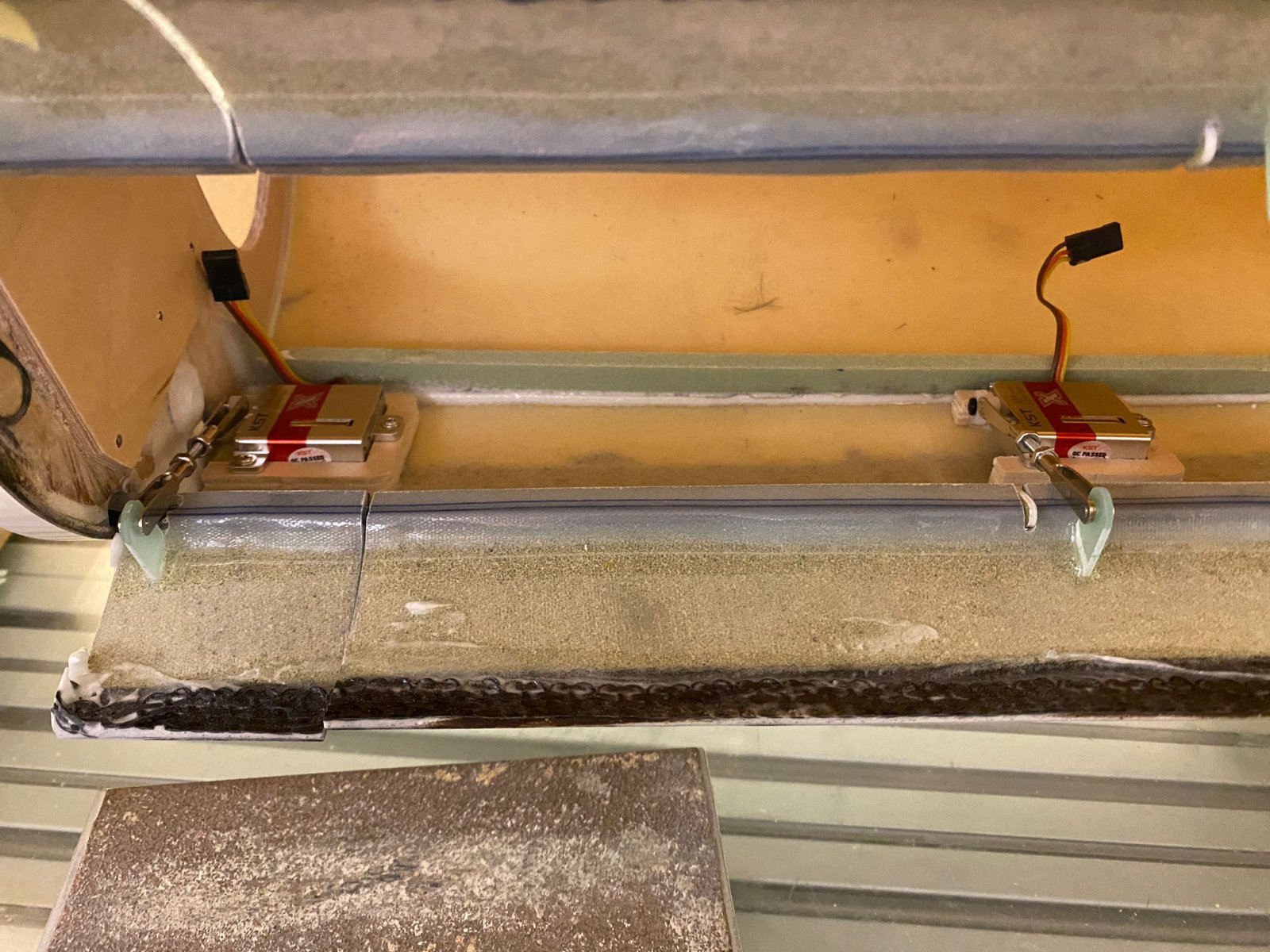

    Servo's wieldeuren neuswiel geplaatst
    77f14e7a-dc1d-4894-8398-66c594e170e5.jpg 09ab4a70-2577-429b-a092-034516683932.jpg

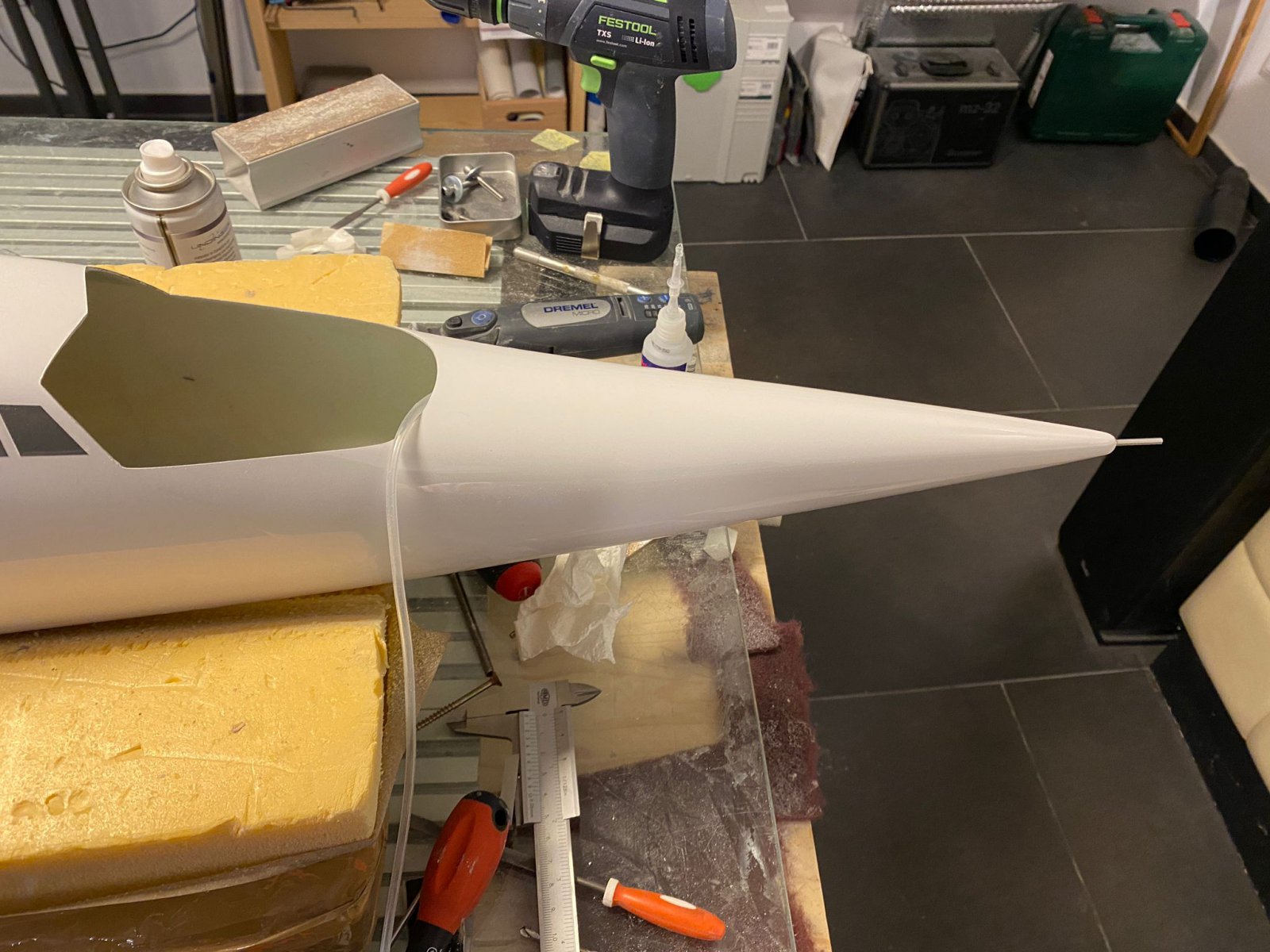

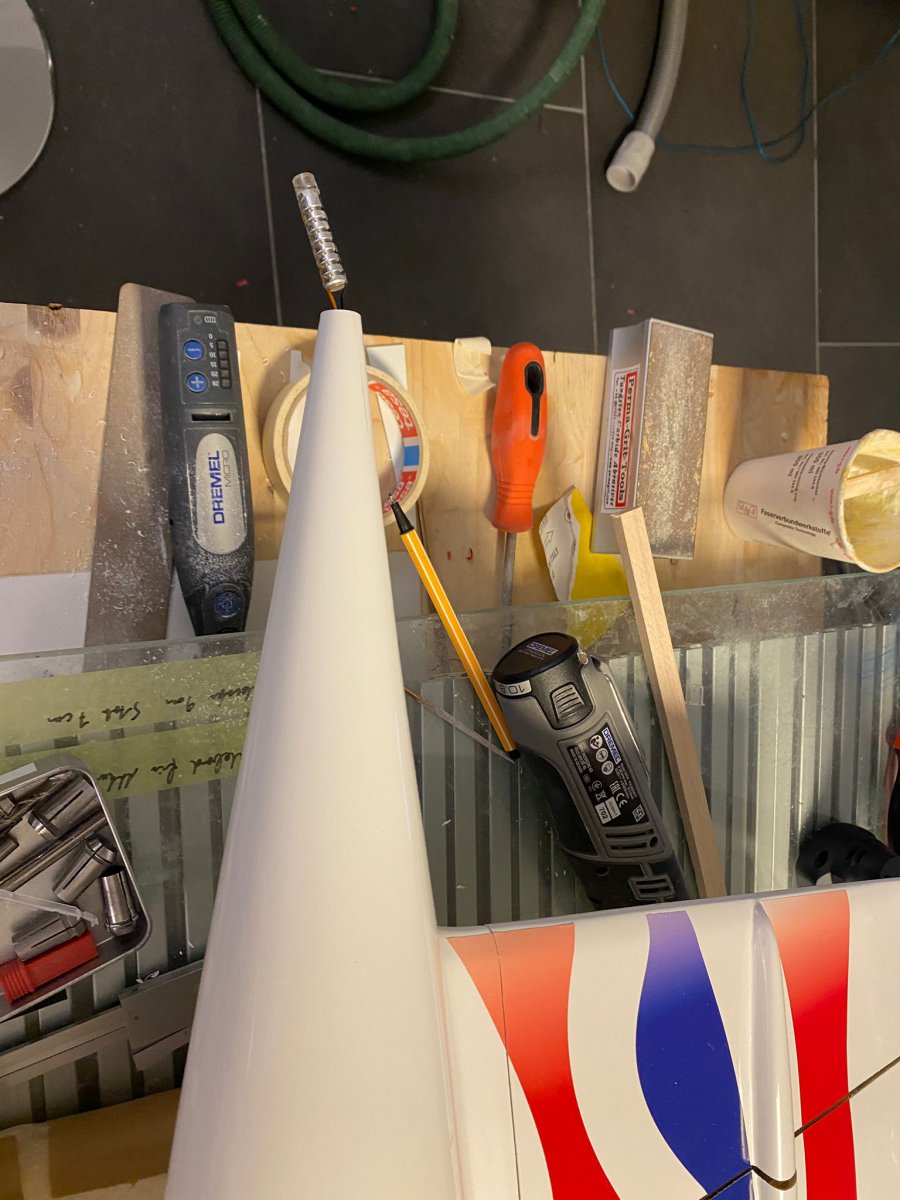

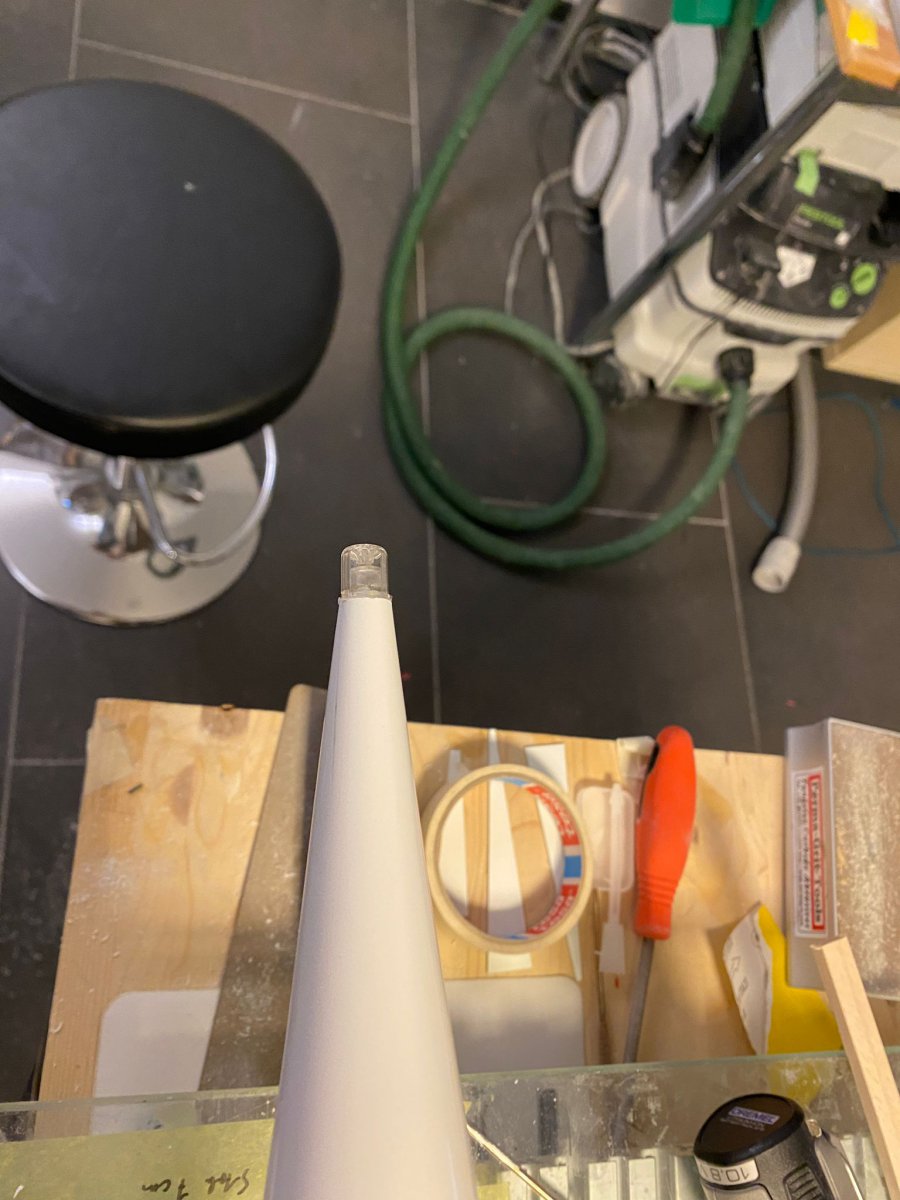

    Pitot buisje geplaatst en verlichting in staart.
    20321d6d-2edd-4f2e-9f45-0e7c2941750b.jpg de7ff5cb-e854-47f4-ad62-49ea843f5d40.jpg 19cf9e65-a12e-4117-8fe3-64724ff821d4.jpg

    Laatst bewerkt: 10 jul 2024
    coen_l en Berto vinden dit leuk.
  8. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg

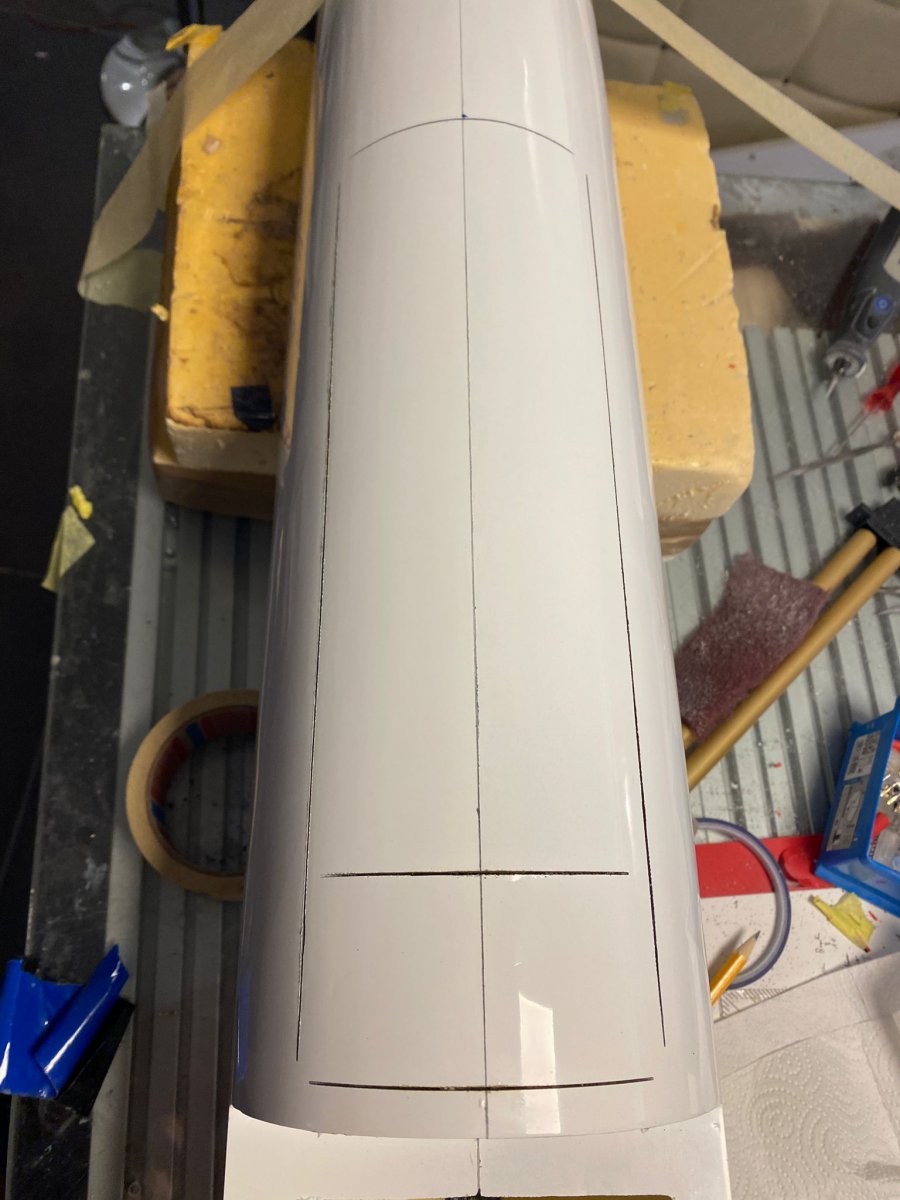

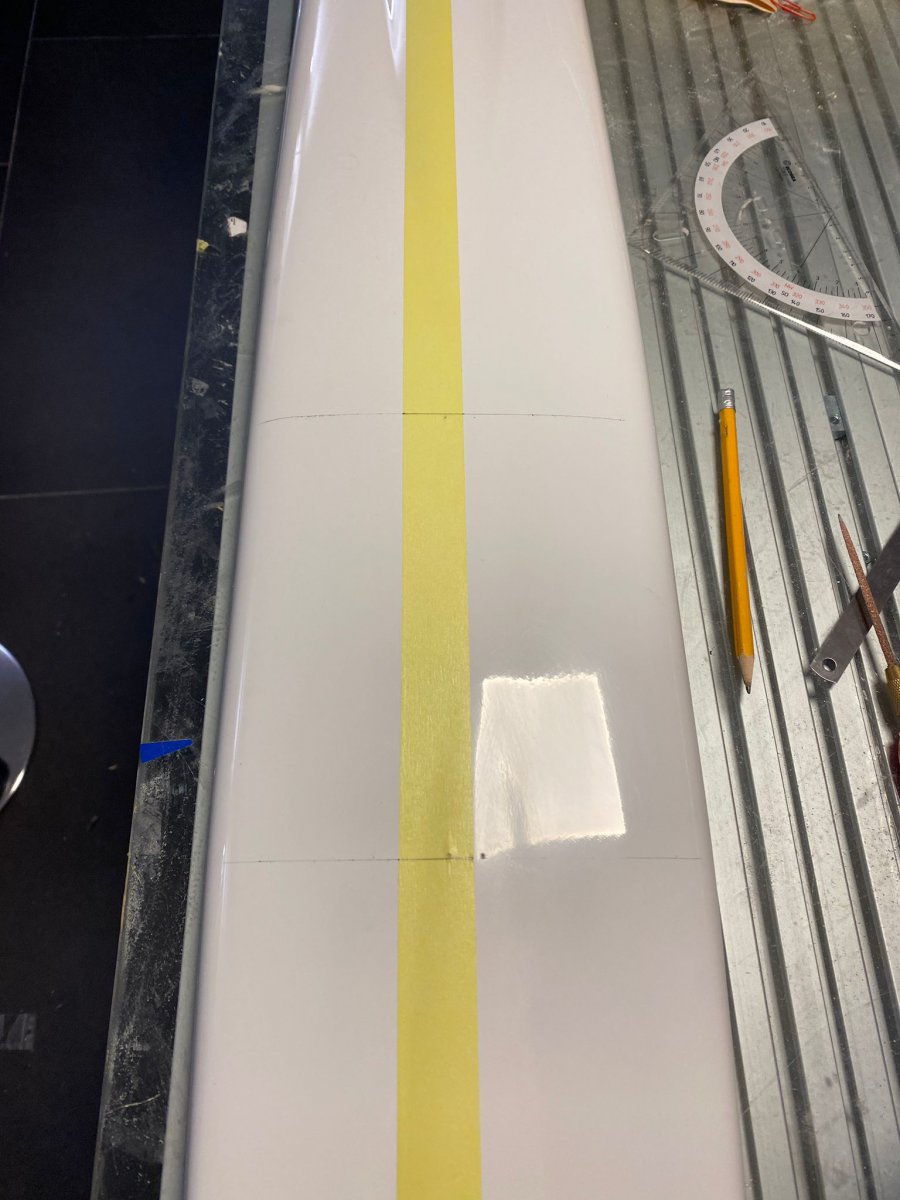

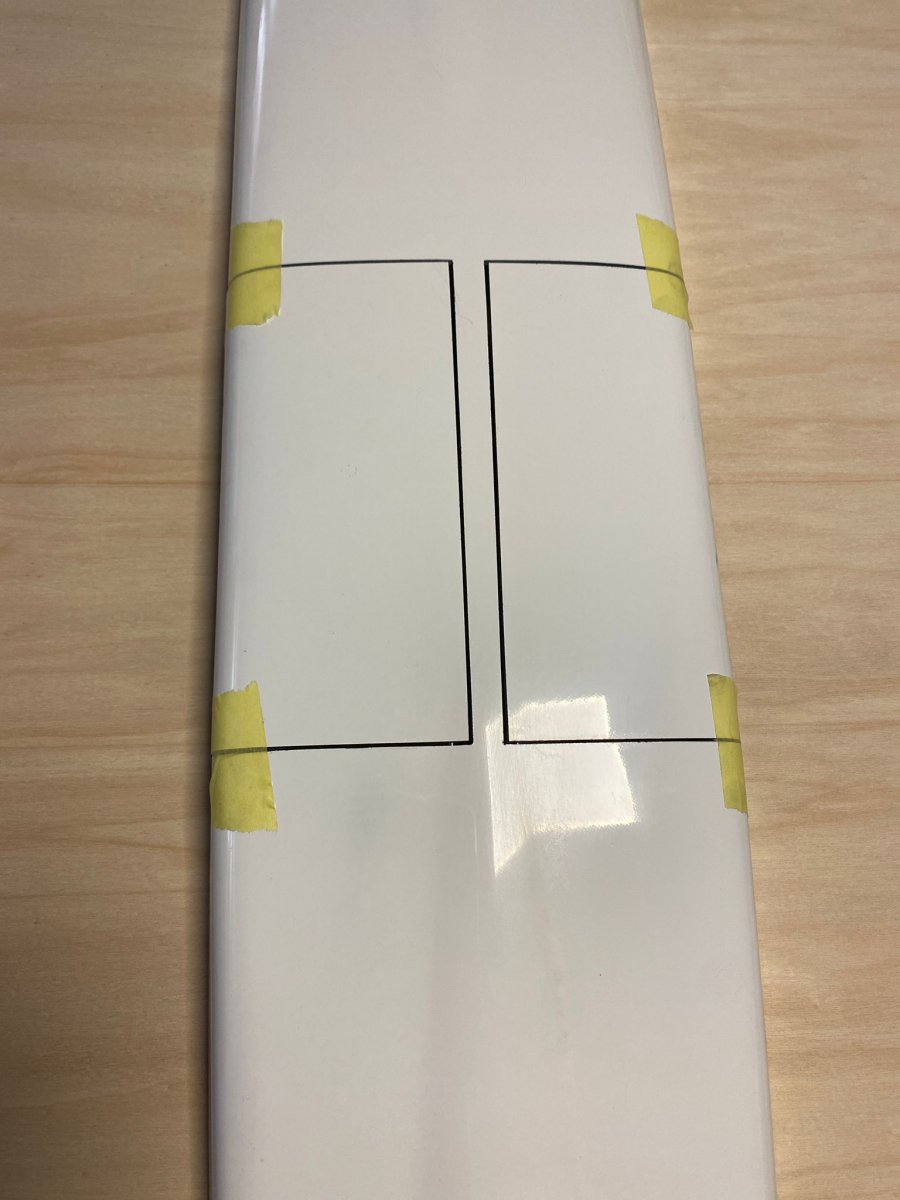

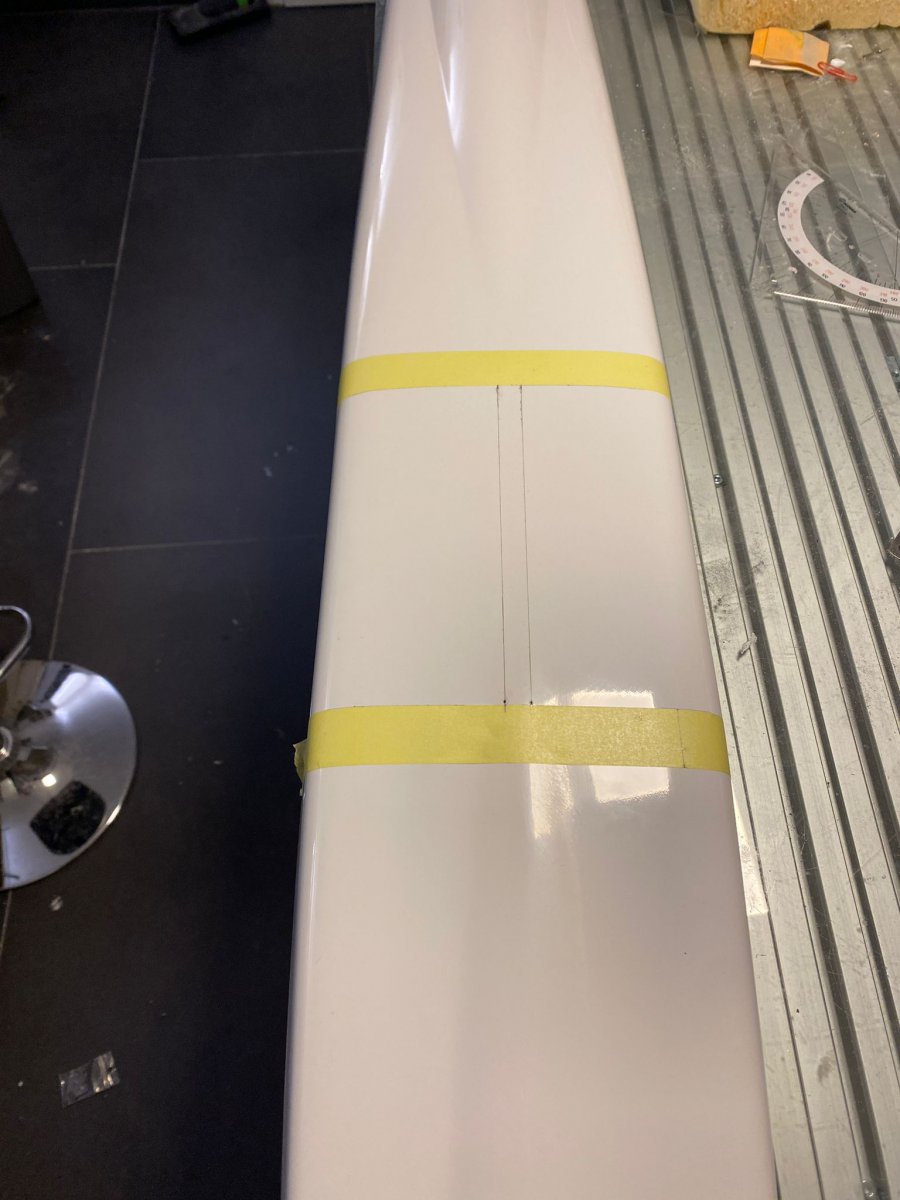

    Uitsnijden wieldeuren hoofdlandingsgestel in buikpan en plaatsen servo's

    4fa980ad-1e35-49a8-86b6-625c145ab4de.jpg e4318313-be07-4b86-87c5-a193c9eaf0c9.jpg 204841df-45da-4774-92c3-97abde3e7ac4.jpg 994f8b87-6212-4f49-b172-894a8f73e9ec.jpg

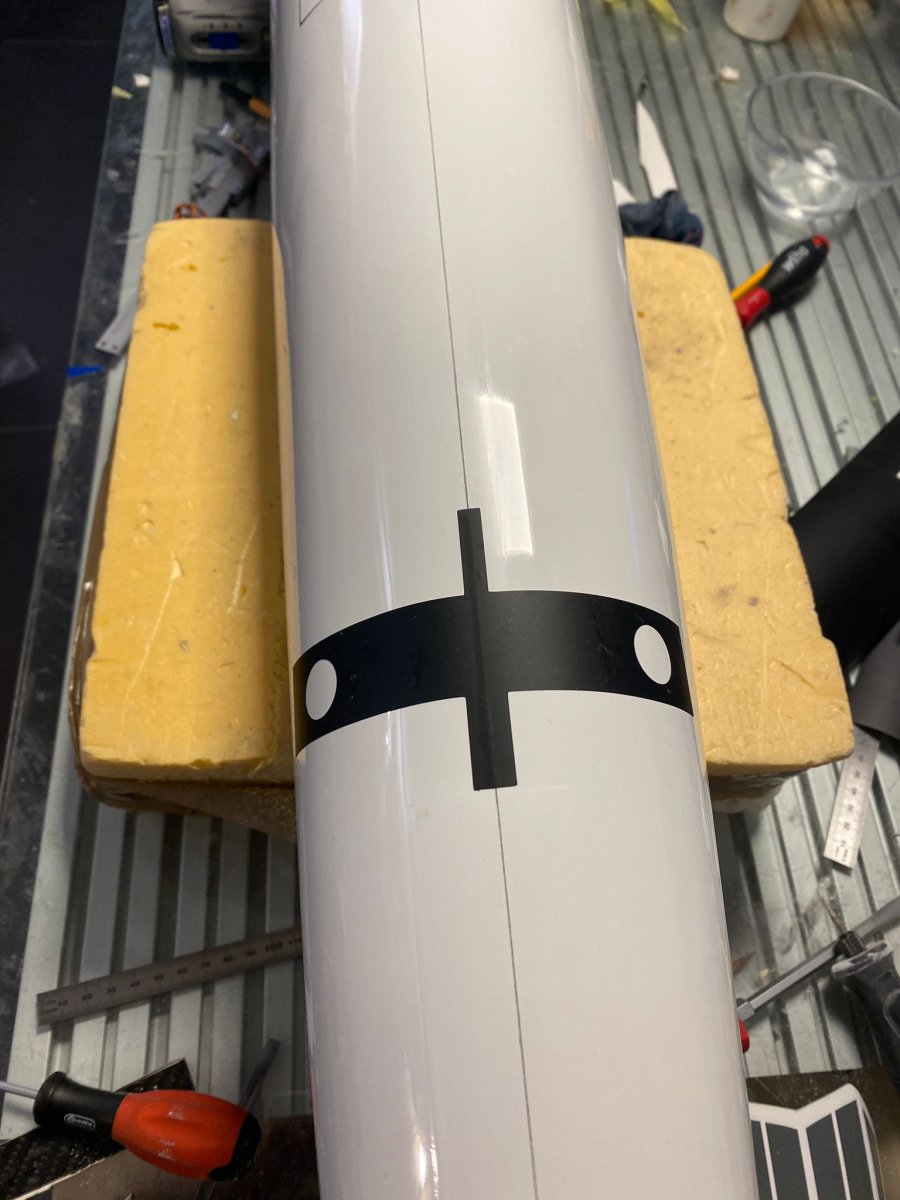

    Bepalen positie verlichting op romp mbv sjabloon.

    coen_l en Berto vinden dit leuk.
  9. Bertus

    Bertus verslagschrijvers Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    12.988
    Locatie:
    Krimpenerwaard
    Dat ziet er weer heel strak uit.

  10. AHoogendijk

    AHoogendijk PH-SAM

    Lid geworden:
    24 mei 2012
    Berichten:
    1.635
    Locatie:
    Krabbendijke
    Mooi ding, Moet ie van de week nog af?

    Gr
    Arie

  11. Hangsegler

    Hangsegler

    Lid geworden:
    22 jan 2023
    Berichten:
    70
    Locatie:
    Wien
    Goed gedaan. Mooi model. Ik hoop dat we een video zien van de eerste vlucht.

  12. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    De composiet delen waren in februari al geproduceerd door Paritech maar met de opbouw is pas einde april begonnen omdat de bouwer enige tijd uitgeschakeld was na een operatie. De foto's zijn dus van de afgelopen twee maanden. Het bouwen gebeurd in de vrije tijd naast een gewone fulltime baan. Ik denk dat het nu niet lang (enkele weken?) meer zal duren voor ik de kist kan gaan ophalen.

    Dat gaat vast wel goed komen!

    AHoogendijk vindt dit leuk.
  13. prop-er

    prop-er Forum veteraan

    Lid geworden:
    18 sep 2004
    Berichten:
    5.068
    Locatie:
    Moordrecht
    Is er een bepaalde reden waarom er KST X10 voor een klein wieldeurtje toegepast wordt?
    Standaardisatie?

  14. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Ik denk (heb dit niet specifiek met de bouwer besproken) dat het een combinatie is van programeerbaarheid en een stukje standaardisatie.

    prop-er vindt dit leuk.
  15. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Berto en Helikapoter vinden dit leuk.
  16. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.611
    Locatie:
    groningen
    Ziet er uit als een episch ding!

    Zat me wel af te vragen: wat heb je nodig aan veld-lengte, uitgaande van bv. 3 Bft.?

    Succes!


    jan.

  17. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Met 1 : 1 stuwkracht / gewicht (12 kg) zal dat geen probleem zijn. Zelfs van nat gras is het goed te doen.
    De setup met 2x 100mm fan wordt al ruim twee jaar toegepast.

  18. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.611
    Locatie:
    groningen
    Ik bedoelde eigenlijk vooral: voor het landen . . .


    jan.

  19. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Laatste stand van zaken;

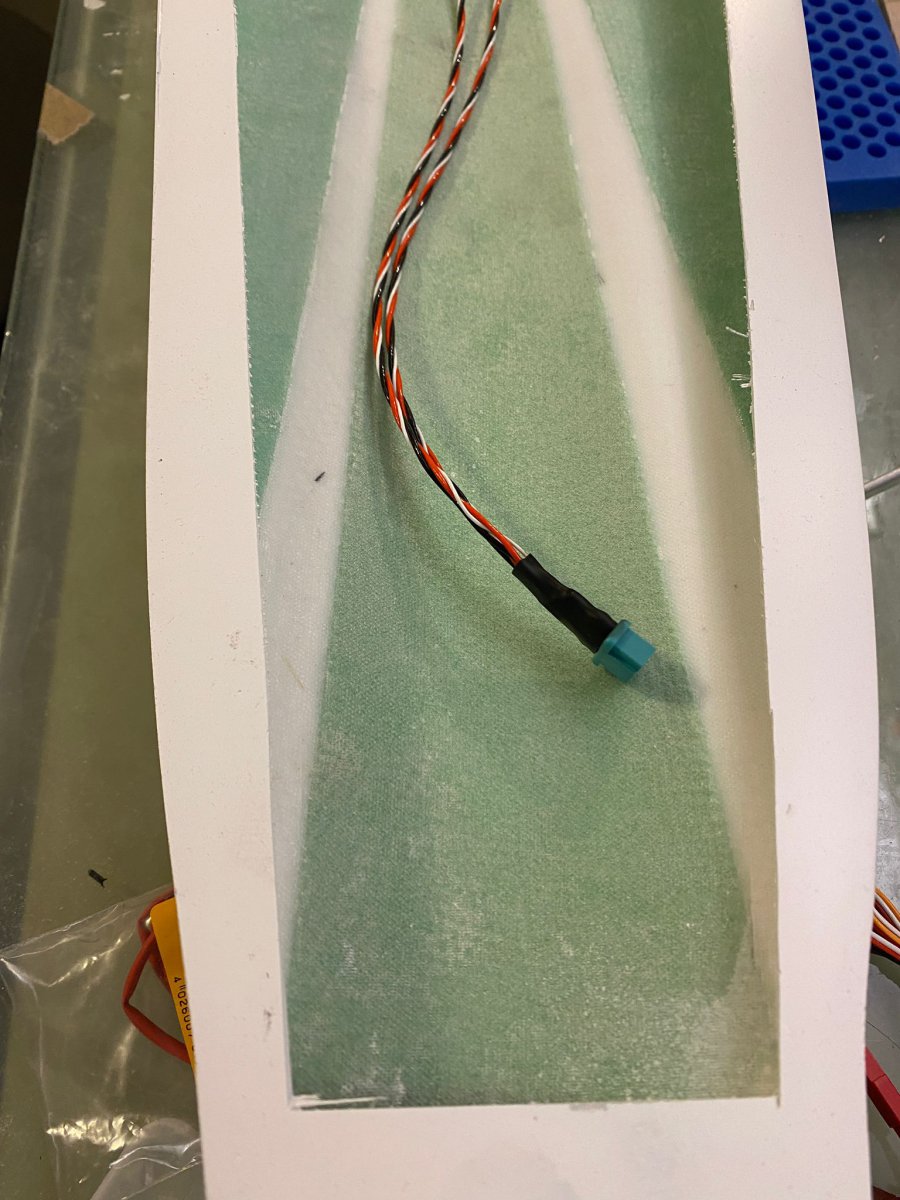

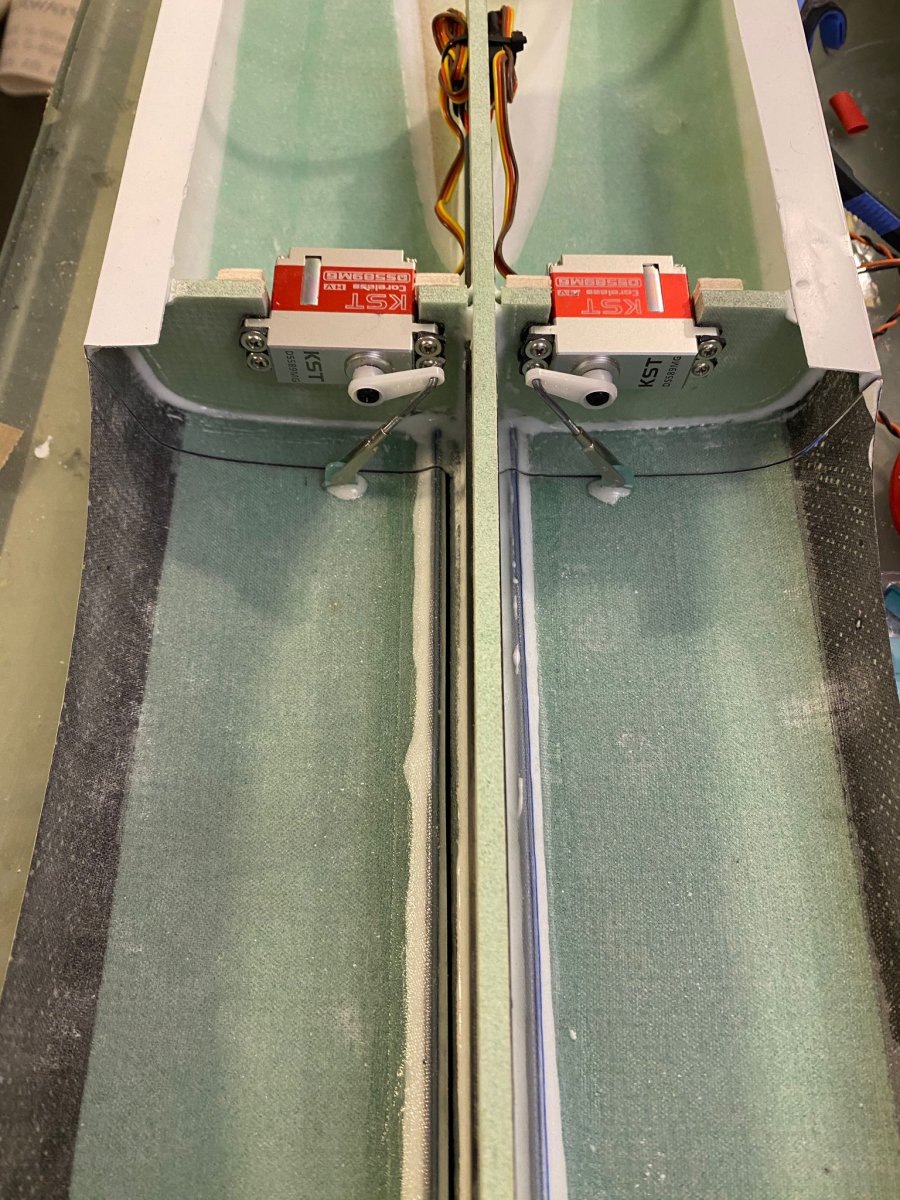

    de luiken van het hoofdlandingsgestel zijn nu gekoppeld aan de servo's
    PHOTO-2024-07-13-10-08-12.jpg PHOTO-2024-07-13-10-08-20.jpg

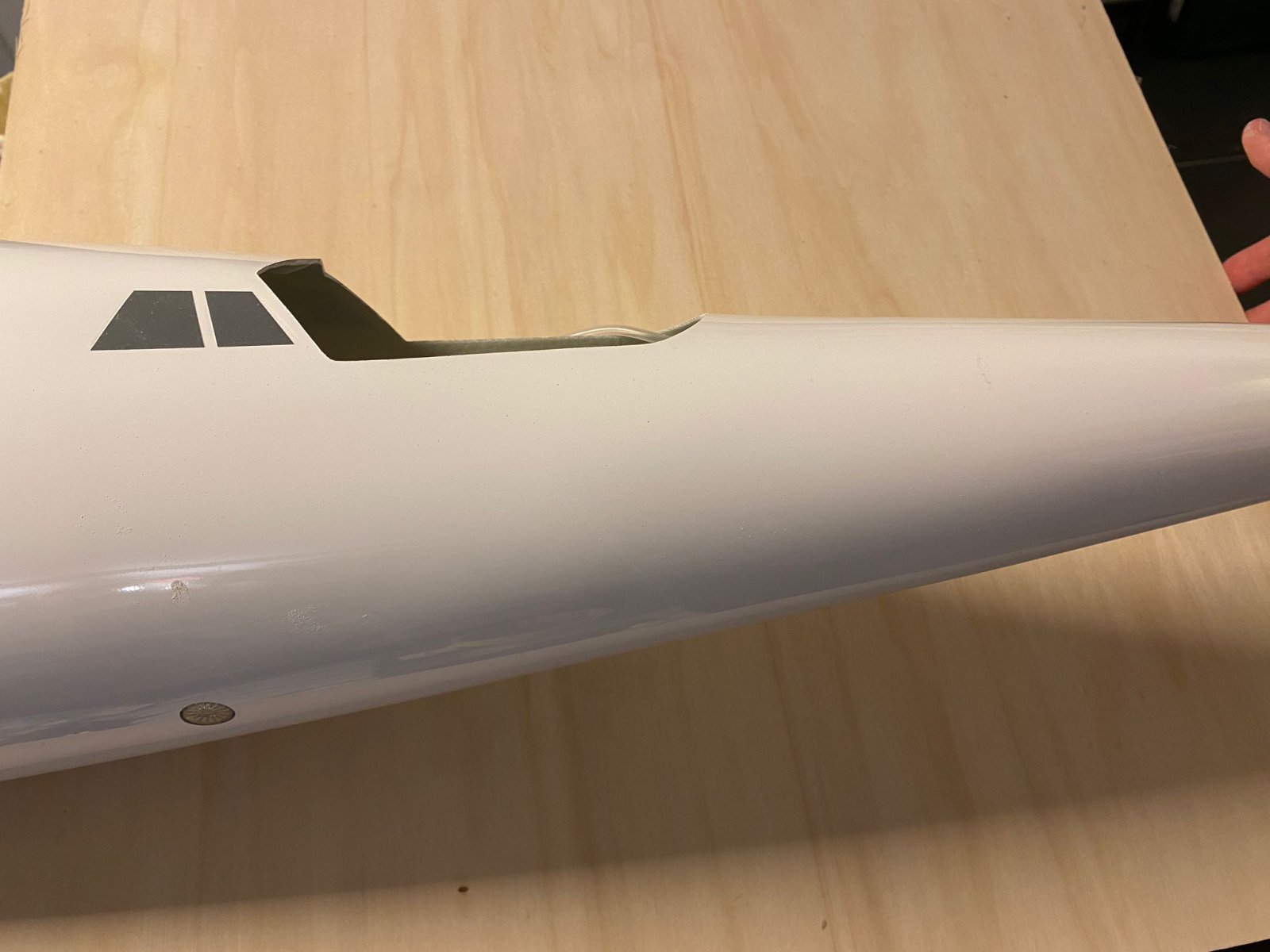

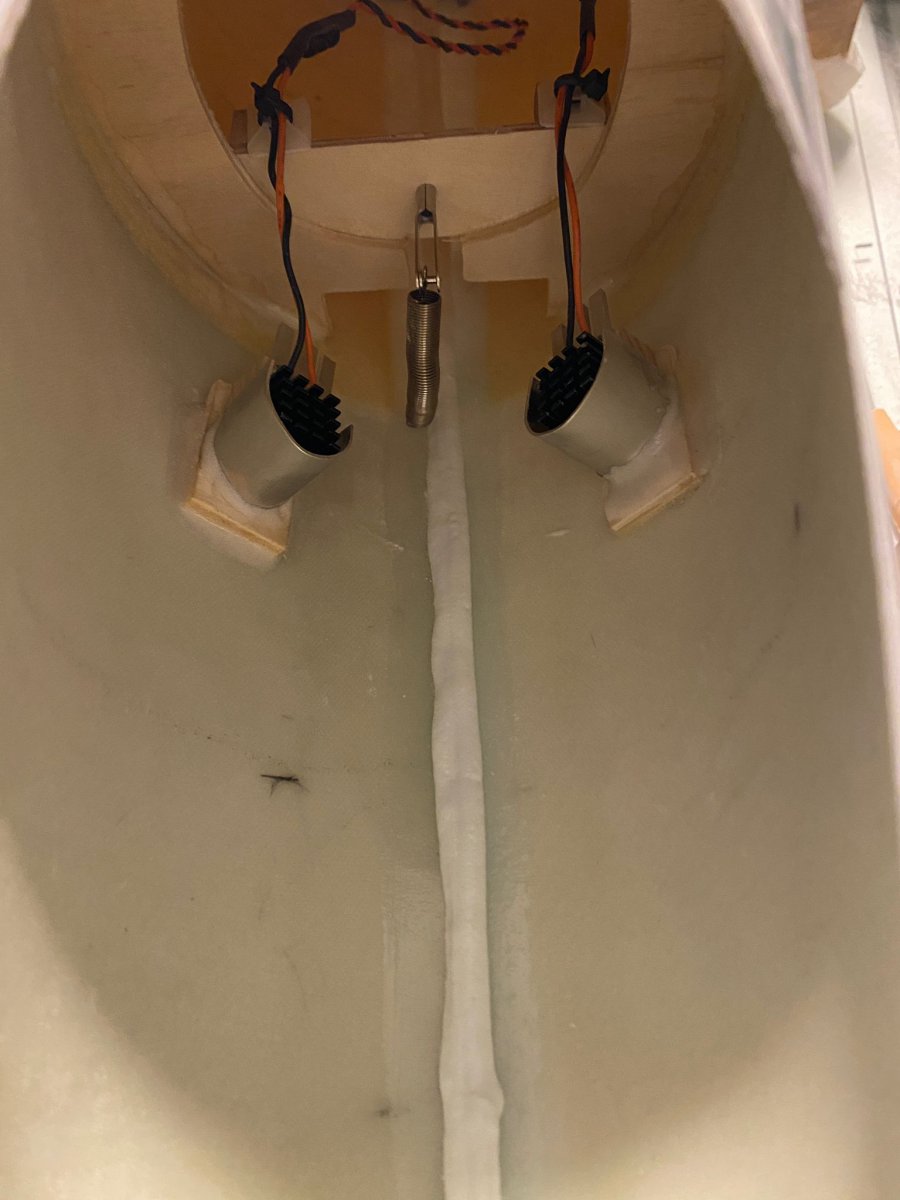

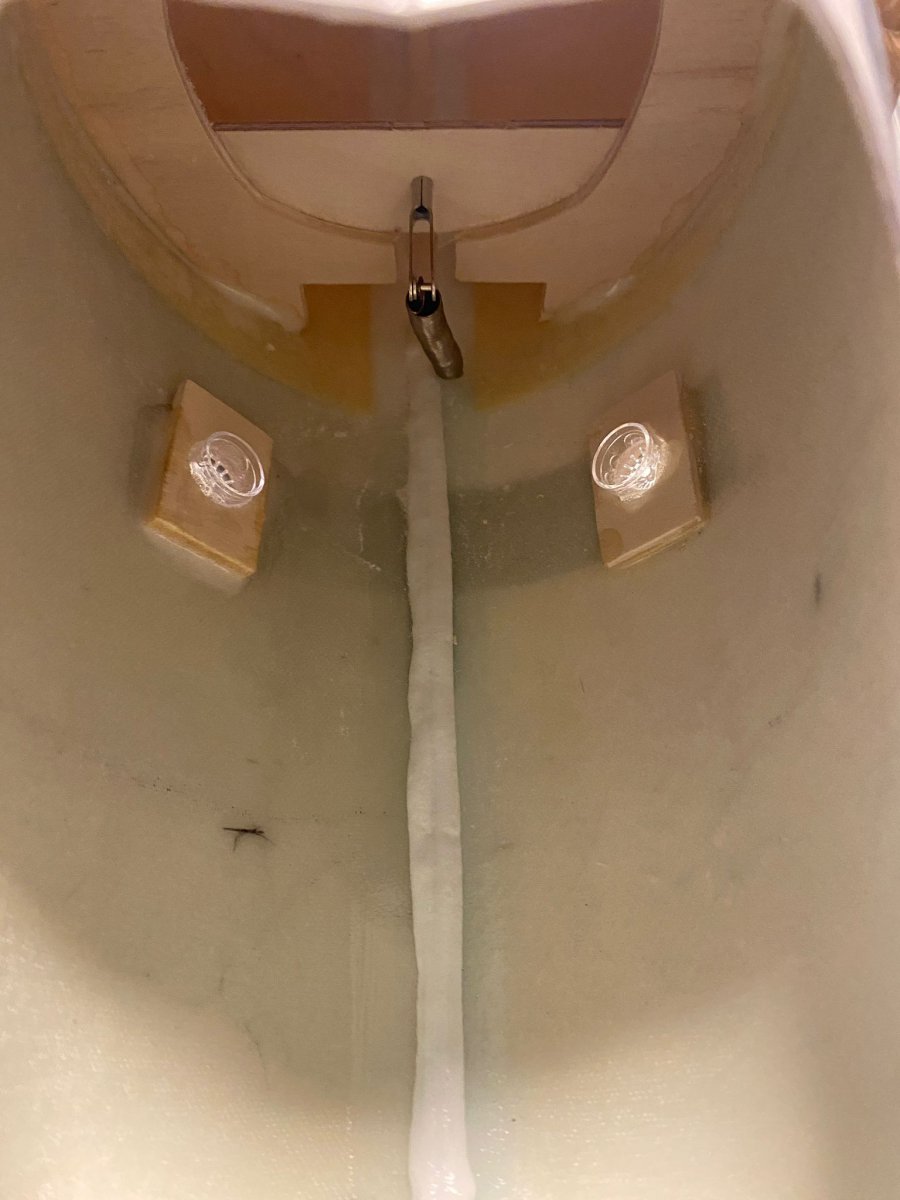

    Lampjes voor onder de neus. Lampjes aan binnenzijde romp voorzien van een aluminium schaaltje om verlichting binnenzijde romp te voorkomen.
    PHOTO-2024-07-13-10-08-59.jpg PHOTO-2024-07-13-10-09-56.jpg PHOTO-2024-07-13-10-10-54.jpg

    Berto en Bertus vinden dit leuk.
  20. Mad Monster

    Mad Monster

    Lid geworden:
    5 jun 2006
    Berichten:
    546
    Locatie:
    Stein, Limburg
    Verder met de neus.

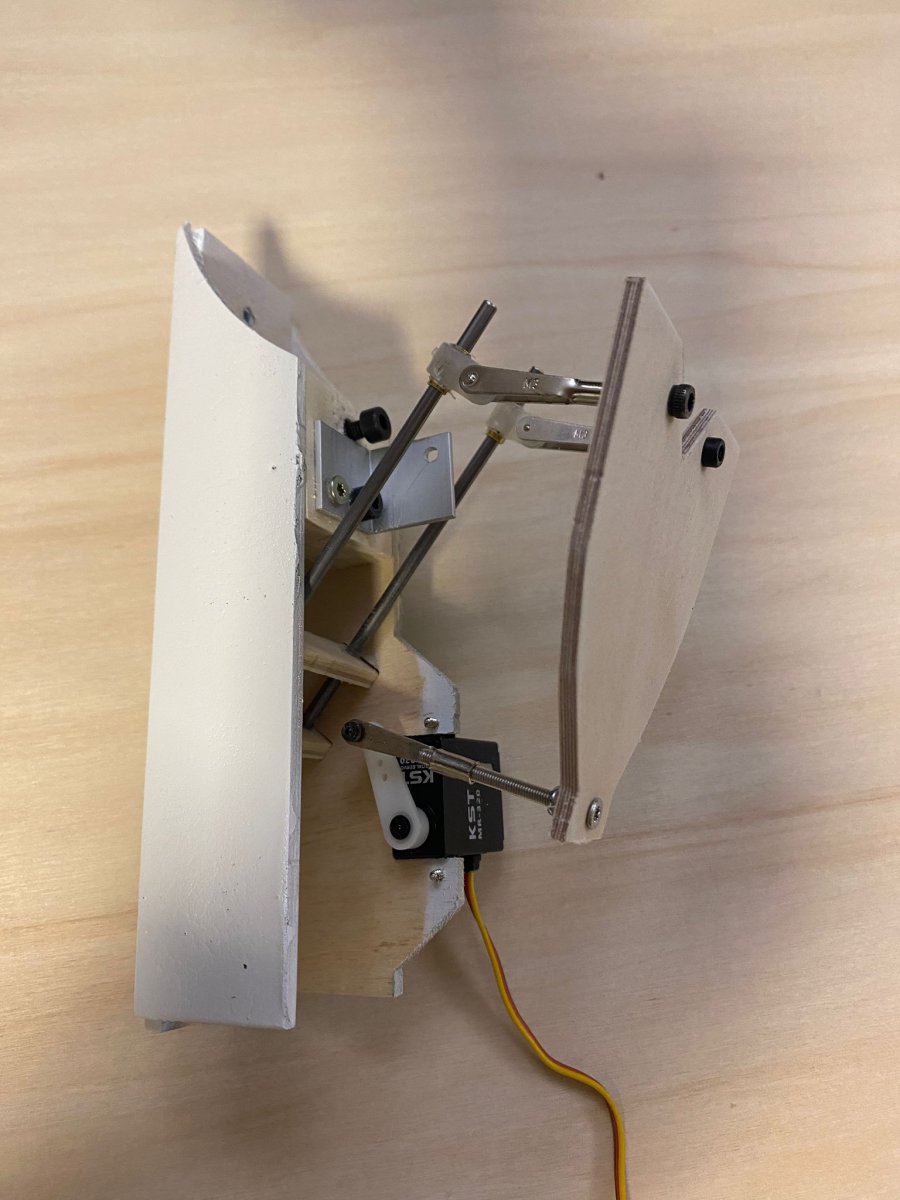

    Het platform voor het beweegbare vizier is gereed om in te bouwen

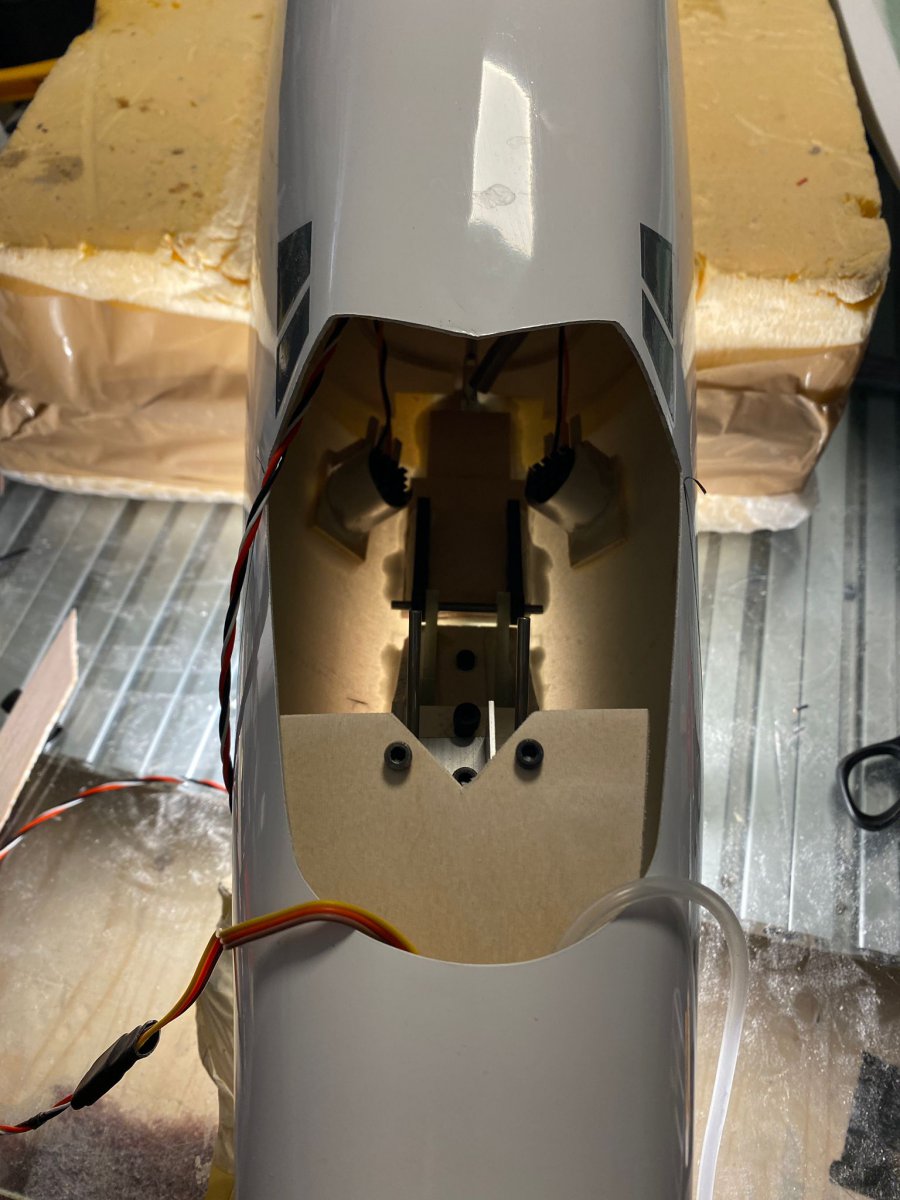

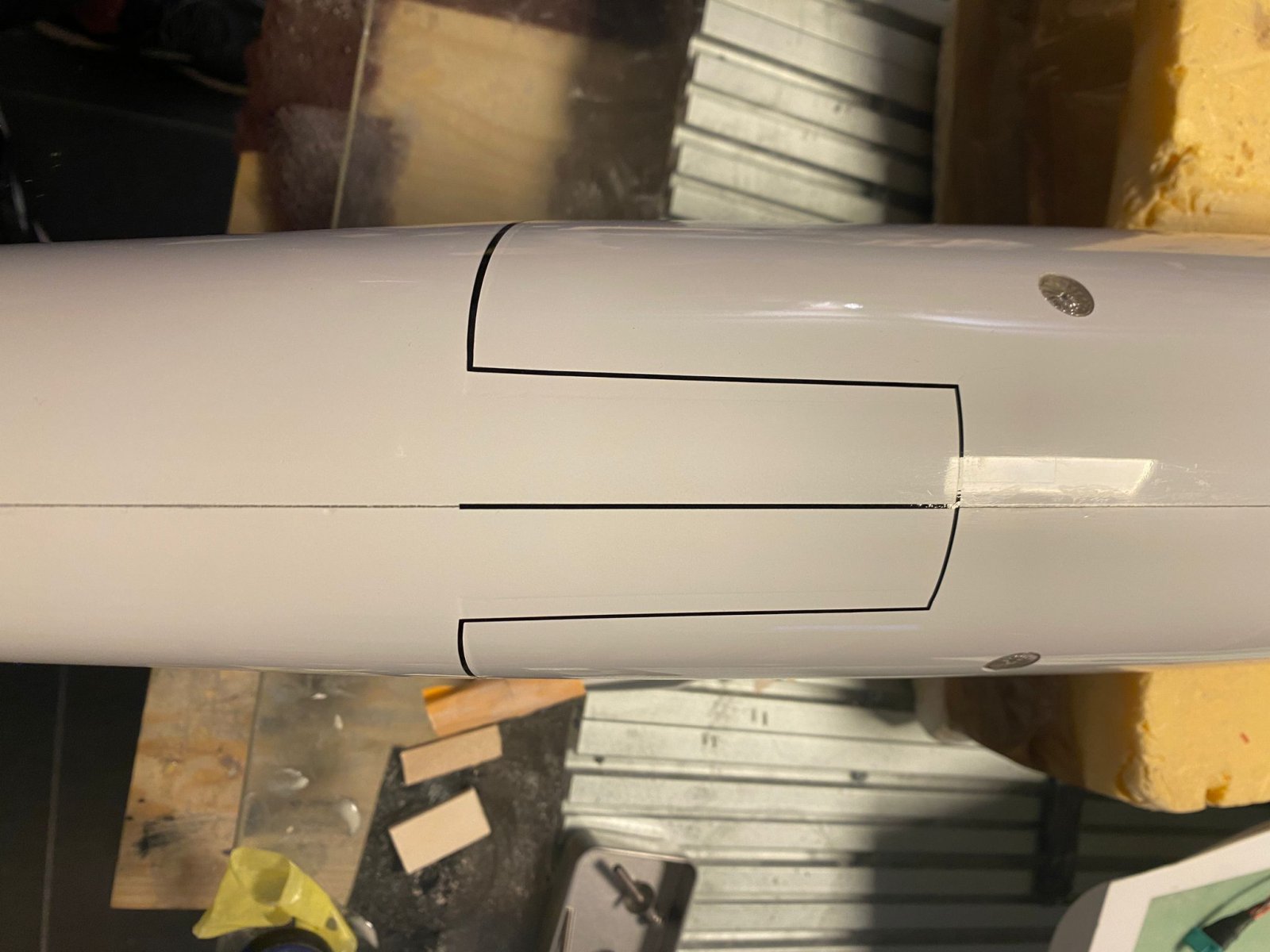

    Aftekenen uitsnede beweegbare neus. Met behulp van verlichting van onderen, het vizier platform op zijn plaats gelijmd.
    PHOTO-2024-07-14-19-00-00.jpg PHOTO-2024-07-14-19-00-09.jpg PHOTO-2024-07-14-19-00-09.jpg PHOTO-2024-07-14-19-00-30.jpg

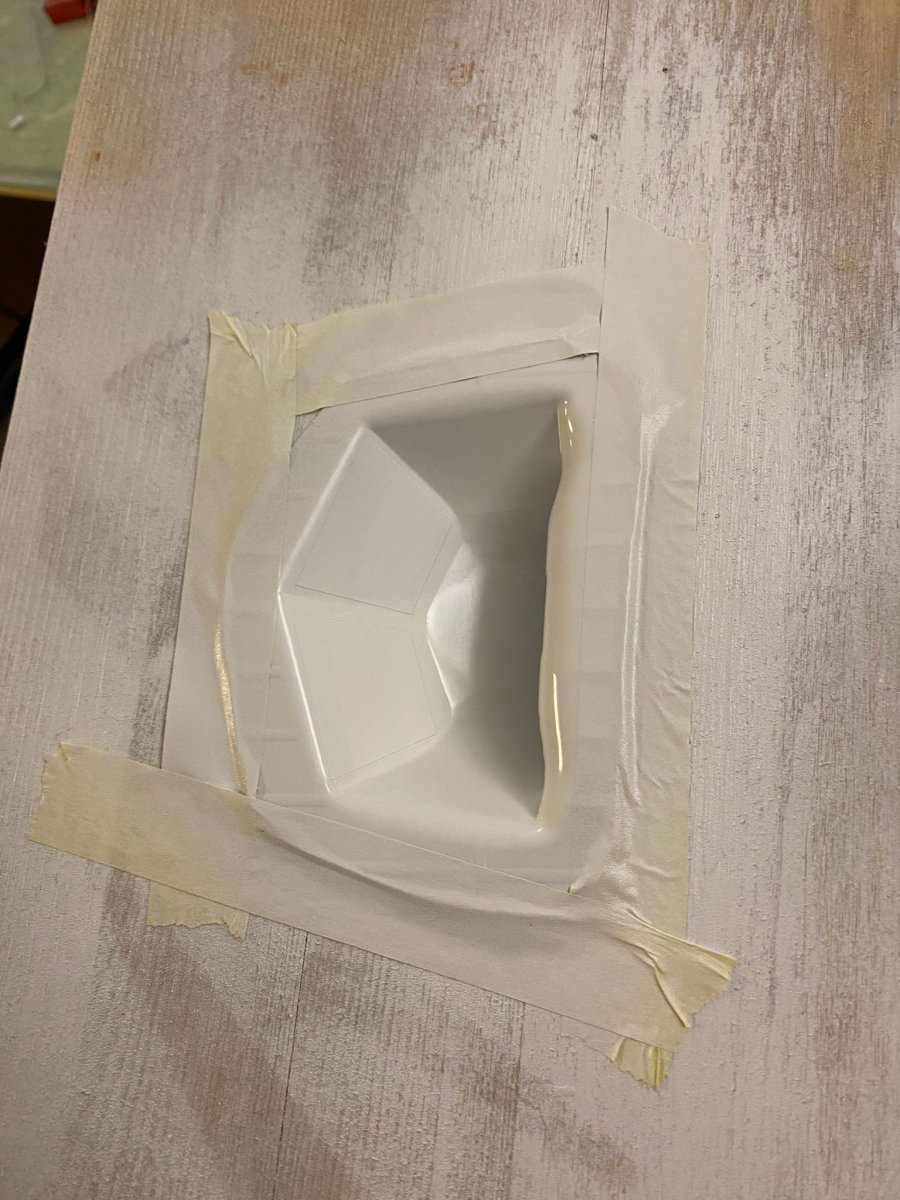

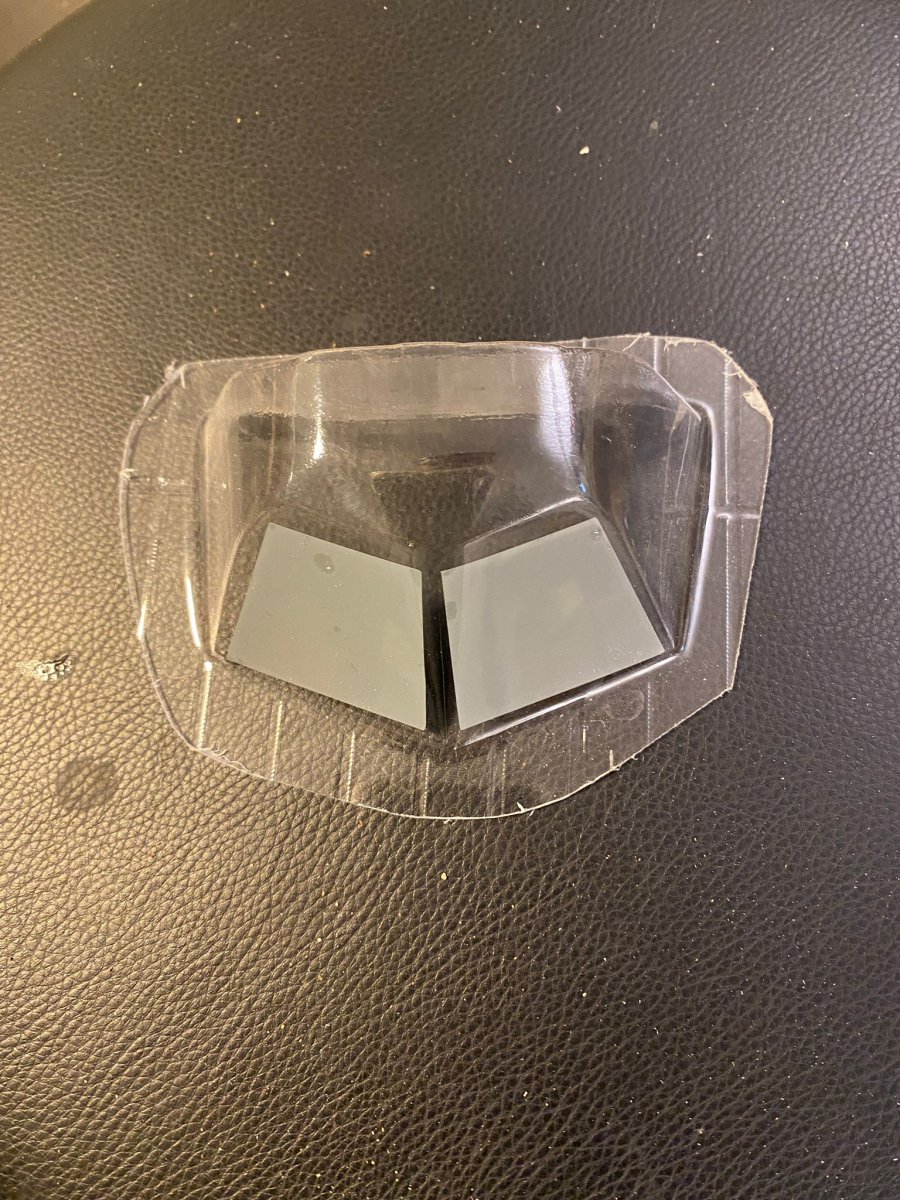

    Cockpit raampjes gespoten en pas gemaakt
    PHOTO-2024-07-13-10-12-07.jpg PHOTO-2024-07-14-19-00-43.jpg PHOTO-2024-07-14-19-00-43.jpg PHOTO-2024-07-14-19-00-43.jpg

    Berto en Bertus vinden dit leuk.
