Bouwverslag Bouw van de DJI F450 met GPS

Hallo,

morgen ga ik beginnen met het bouwen van mijn DJI F450 op basis van het draadje van Psygho (Emil). Zijn verslag is zo uitgebreid, dat dat mij de aandacht trok om het zelf ook eens te gaan proberen!

In dit topic zal ik proberen om zoveel mogelijk de vooruitgang te delen met jullie, door middel van tekst en foto's. Dit lijkt mij ook de ideale manier om te beginnen met bouwen omdat ik waarschijnlijk wel tegen een aantal probleempjes zal oplopen, en deze met jullie kan delen, waarvan we allemaal weer kunnen leren.

Hier even de onderdelen die ik heb aangeschaft ( de helft is nog onderweg )

​

Morgen zal ik wat foto's plaatsen van het begin van de bouw!



Je kunt alvast beginnen met flashen van de naza-M naar de V2 als je nog niet verder kunt.
Heb je een PDB bordje bij de F450 gekozen? Is wel makkelijk met solderen. (kan ook zonder)



Veel succes! Dit loopt gelijk met mijn project en zal er heel had op gelijken ! ik ben al nieuwschierig wat de grote verschillen zullen zijn tussen de Lite + hack en de V2.



Ik heb de Naza-M nog niet binnen, die verwacht ik morgen, net als de rest wat wat vertraging heeft opgelopen Maar de F450 heeft toch een geïntegreerd PDB bord op het frame ?

Ik had jou topic al gezien ja. Het zal mij benieuwen indd wat de verschillen zullen worden. We zullen zien na verloop van tijd. Ben benieuwd.



Als het goed is wel.



De onderste plaat van het frame is een pdb.

Daar soldeer je de aansluitingen aan vast.



Spulletjes binnen, althans de DJI F450 frame met motortjes e.d.
Maar in de doos zitten 3 zakjes met ieder 2 propellors erin.... klopt dit ?

En het zijn 15A Regelaars, maar ik neem aan dat dit standaard pakketten zijn en alles er gewoon in zit zoals dat hoort



15A klopt, dit zijn de nieuwe. En 3 zakjes klopt ook, je krijgt een paar reserve.

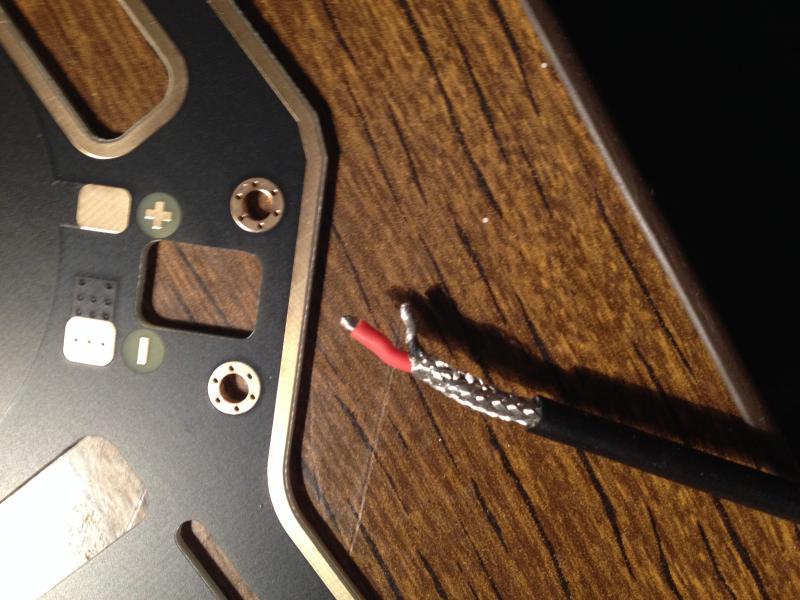

Hmm.. nu wil ik beginnen met het solderen van de regelaars op het bord, maar nu zie ik dat de - draad, gewoon om de + draad heen krult, zonder afscherming.

De draad moet uit elkaar omdat ik anders de pads op het bord niet kan bereiken. Gewoon los halen en een stukje kripkous er omheen doen ?



opgelost. ik heb gewoon de min draad van de plus afgepeuterd, en er een stukje krimpkous omheen gedaan



Zo deed ik het ook...

Let op dat je niet te snel met hotglue enzo aan de praat gaat.
Eerst gereed, want als je eengombal koopt moet je die ook aansluiten als je pech hebt.



En het pdb eerst voorzien van druppels tin... Anders soldeert het voor geen drol



Ja best eerst je tin mooi open laten vloeien op je bordje en ook al op je draad dan gewoon verwarmen en alles smelt mooi samen! Maar dit is basis kennis toch? veel succes en hou ons op de hoogte !!



Vorderingen zover:


Alleen nu kan ik volgens mij nog niet echt verder ? Aangezien ik de ontvanger nodig heb om de draden in te pluggen......en tja, die is nog onderweg :cry:

Of kan ik de draden later ook wel gewoon in de ontvanger stoppen ?
Ik heb nog wel even de V-SEN unit op het distributie bord gesoldeerd



De led sluit je aan op de aansluiting horizontaal boven de aetr aansluiting.

Ik hoefde de v sen niet te solderen, die kon ik rechtstreeks in de naza pluggen

Op de X3 aansluiting.

Maak eens een foto vd vsen en de led

Edit.

Ik snel controleren, maar het klopt.

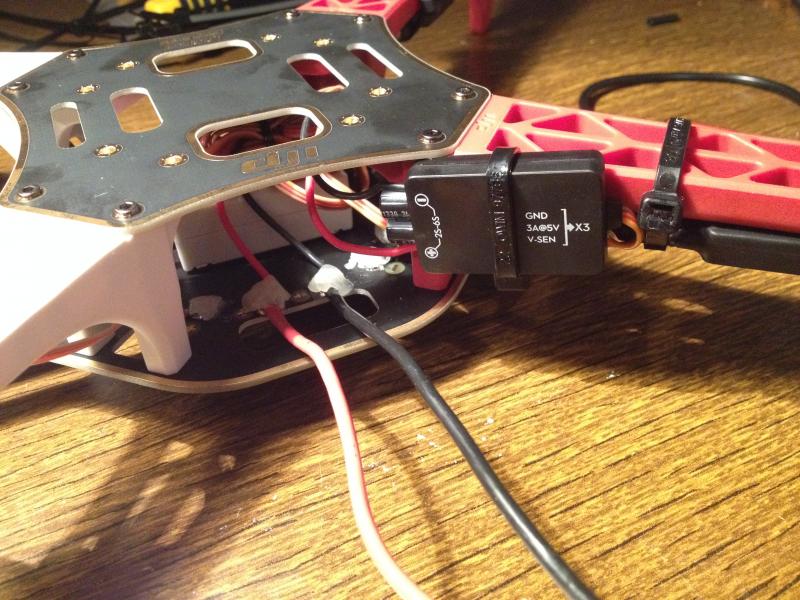

De v sen zit op het pdb gesoldeert en voed de naza via de aansluiting op de X3



Ja stom van mij, op de Naza staat gewoon 'led' dus daar zit ie nu in. Maar kan ik verder zonder reciever ? Sowiezo de bovenste plaat er maar nog niet opdoen lijkt mij, anders kan ik nooit meer zien welk stekkertje waar in zit op de Naza



Je kan in principe alles aansluiten, mits je de bovenplaat eraf laat.
Ik plaatste de ontvanger vd frsky recht voor de naza.
Kabels kunnen er zonder topplaat makkelijk op.

Beugel voor de antenne met tie rip vast zetten.
Hotglue laat los



Ondertussen had ik het besluit genomen om door te gaan aangezien ik straks nog gewoon bij de Naza kan om de stekertjes in te pluggen. Wat heb ik tot nu toe gedaan:

• Regelaars op het bord gesoldeerd
• Versatile unit op het bord gesoldeerd
• Naza op het bord gemonteerd
• Vertinde pads van hotglue voorzien
• Armen gemonteerd
• Motoren gemonteerd
• Regelaars opgehangen
• Versatile unit opgehangen aan de voorarm
• Topplate gemonteerd

Ik zou denk ik nu alleen nog de Naza kunnen hacken naar V2, en daarna is het wachten totdat ik de ontvanger en zender heb volgens mij.


Mocht ik dingen mis hebben, of belangrijke details over het hoofd hebben gezien, attendeer me er dan aub op

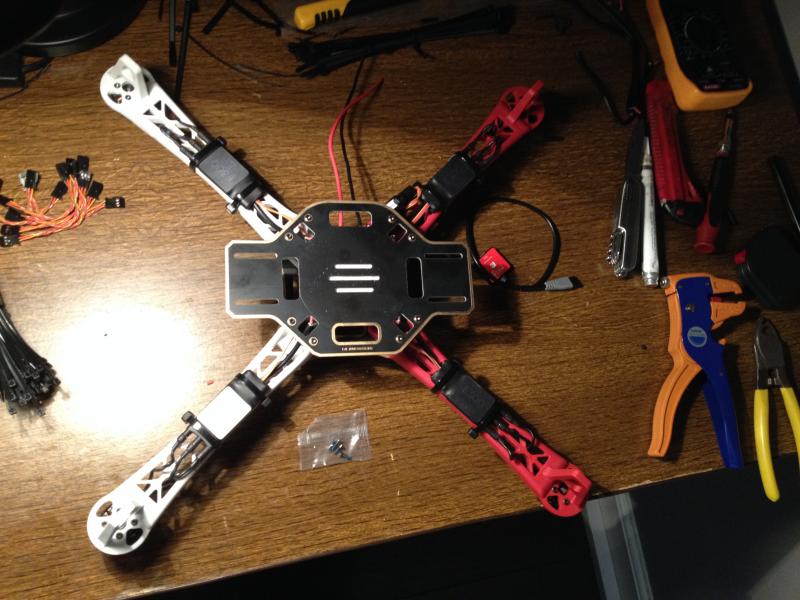

De onderkant:

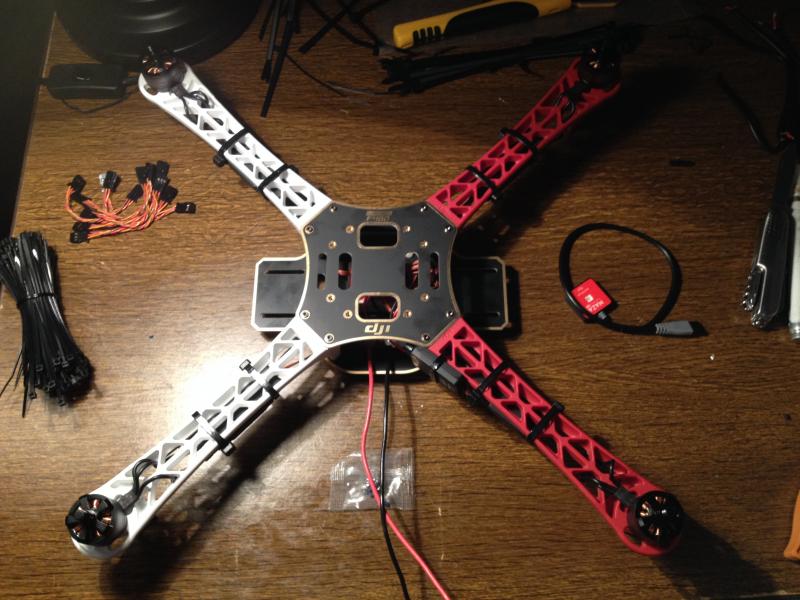

De bovenkant:





De ophanging van de versatile unit:




Tot zover dus weer even een update'je



Ik heb recent een F550 aangeschaft en gebouwd. Na enkele vluchten was het al snel duidelijk dat een setje LEDS de zichtbaarheid enorm verhoogt. Kies dan bij voorkeur voor Rode en Witte leds. De witte vallen beter op als een setje groene. Daarnaast is dan meteen duidelijk dat de groene led van de NAZA is en als je deze niet ziet dat er wat mis is.

Ik heb gebruik gemaakt van zelfklevende LED strips met een aantal leds. Deze kunnen gewoon op de PDB aangesloten zonder verdere electronica.



Linkje?
