Bouw van een Kosmo 3 vintage RC1

Pootjes met een spiraal?
Kenner EZFW in DE...
En Giezendanner in CH...



Of zelf met de magic wire bender...


Eerst ofenenen... in 5 mm... en ook aftasten...








'Past-U-Net'...

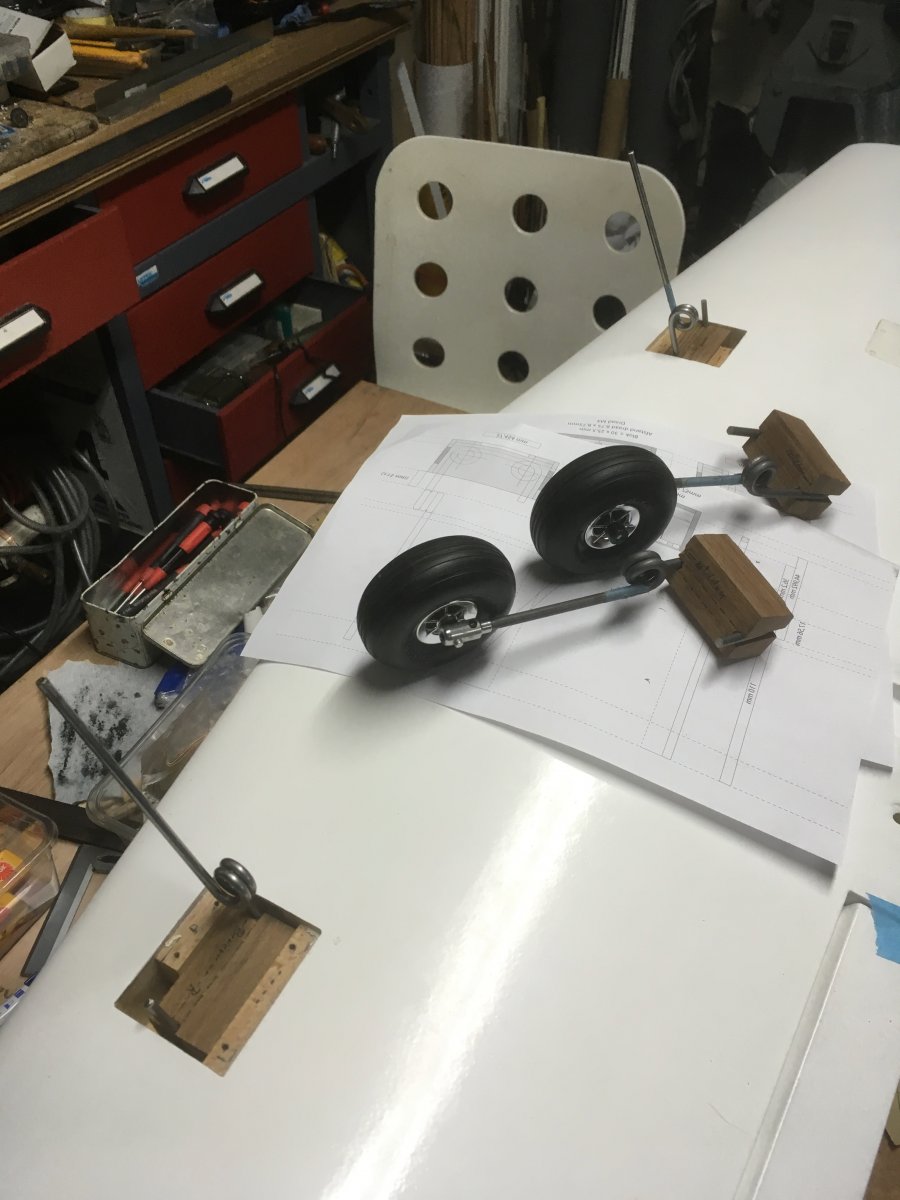

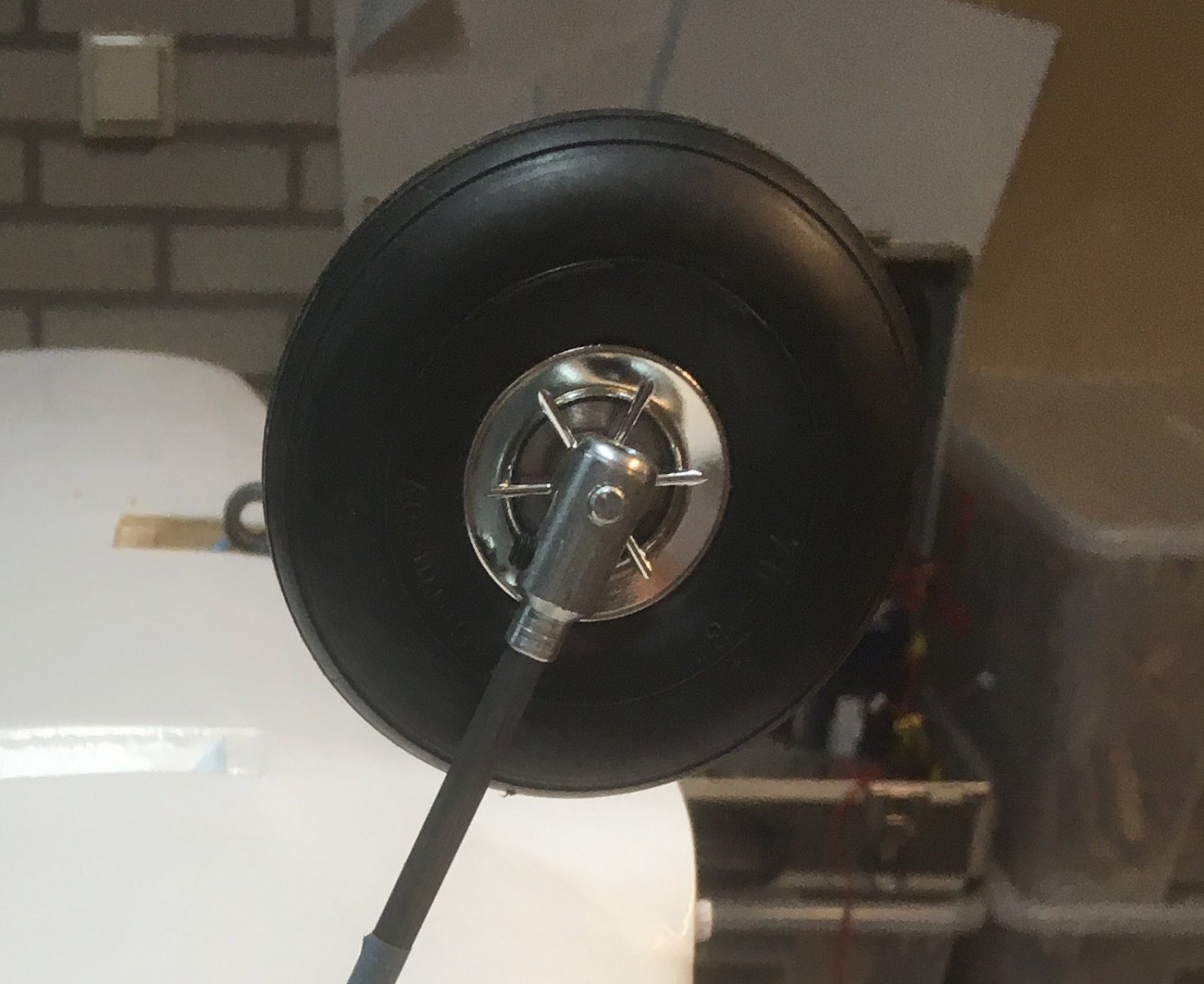

Gear change... 4 mm Lang leve de maakbaarheid...



Eerst in 5 mm piano-wire koud gebogen, later in in 4 mm gezet. 5 mm was gewoonweg te stijf.
Wel een werktekeningetje tevoren uitgewerkt, omdat ik specifieke hoeken moest zetten, om in de oude gear-kuipjes te kunnen passen, die ik ooit had ingebouwd voor Giezendanner EZFW...
(geskipped omdat ik het kantelpunt niet vertrouwde)

Dussss.... GJ... maatjes doorgeven... of zelf krullen bestellen?



Die van mij is nu net zo ver als GJ op pagina 5 was, en dan heb ik nog niets aan de vleugel gedaan.....leuk ouderwets bouwen met veel jeugdsentiment.



Bas, ik heb even gekeken wat een magic wire bender kost, 39 euro en dat alleen maar voor 2 pootjes.
En ik heb even nagemeten, er moet echt een slepend been in.
Best wel raar want dat is niet echt RC1.
En Cees, ik heb vandaag rustig aan gedaan, dus je kan me nog inhalen.
Niet dat ik niks heb gedaan, de onderzijde van de vleugel is nu beplankt en de achterlijst is kaarsrecht geschaafd (schaven langs een aluminium rei).
En de voorlijst heb ik ook geschaafd.

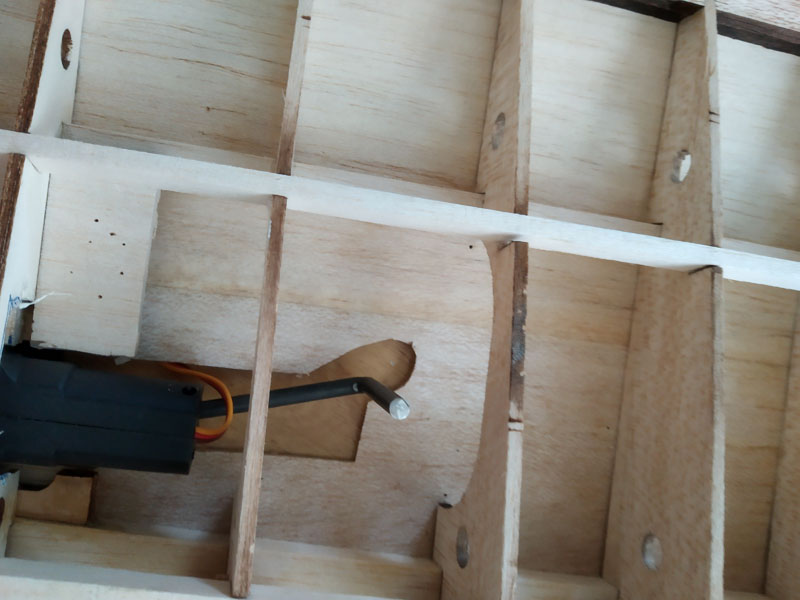

Net de voorbereiding voor het landinggestel gemaakt zodat de plaatjes van het landinggestel gelijk met de onderbeplanking komen.
Nu nog op zoek naar wieltjes die ongeveer 55mm zijn en ook smal zodat ik veel ruimte overhoud in de vleugel.

Het ligt er nu zo bij:


En dichterbij


Morgen alles provisorisch vastschroeven en dan kan ik exact kijken hoe lang de poten moeten zijn en wat ik uit moet snijden aan balsa.


GJ



Slepend been? Mijn KAOS heeft die...
Kan heel goed. Alleen zijn die dan fix...



Ik ben nog steeds met alleen maar de romp bezig, hoor...inhalen is onmogelijk. Dankzij GJ's waarschuwingen past de cockpit nu perfect, de maatschets op de tekening geeft de situatie juist weer maar de bijbehorende onderdelen kloppen van geen meter. Geen nood, even een paar nieuwe gezaagd, nu is alles mooi vloeiend. Morgen de romprug (turtledeck) maken, eerst even alles een nachtje laten drogen.

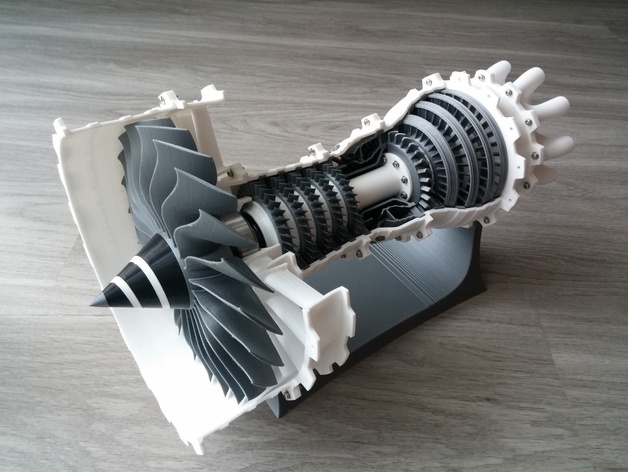

Ondertussen met mijn 3D-printer ook nog een project aan het maken:



Cees, ik zou overwegen om de romprug van 1 of 2 plankjes balsa te maken.
Eventueel midden op de rug nog een extra liggertje plaatsen om de delen op te kunnen plakken.
Ik heb het gedaan zoals het op de tekening staat en het is niet echt mooi rond te krijgen, je blijft wat hoekjes zien.

En die turbine... zelf getekend in CAD of download?
Als de Kosmo af is moet ik ook weer verder met mijn 3D printer, ik was begonnen hem volledig opnieuw op te bouwen maar er kwam een transplantatie en een Kosmo tussen.
Zal je zien... komen vrijdag de spantensetjes binnen, moet ik weer balsa bestellen en dan moet ik natuurlijk ook weer verder bouwen.

GJ



Ik heb de originele spantjes er al op zitten, eerst eens kijken of dat gaat....als het niet wil kan ik altijd nog gebogen 2mm balsa nemen.

De turbine heb ik gedownload, elke dag een stukje printen. Ik ben half september begonnen en nu is hij bijna af, weegt bijna een kilo!



Heb 2 wielen voor je : diameter 54,95 mm dikte 18,38 mm as 2,95 mm.
Kan je die gebruiken ?



PHBT, ik zit nog steeds met die pootjes te worstelen, wat ik nou ga doen.
De diameter en dikte van de wielen is OK, alleen de asmaat, 3mm, of is ie uit te boren naar 4?
Ik zag een tijd geleden ergens hele mooie smalle wieltjes, denk 15mm breed alleen kan ik ze nergens meer vinden.

Ik heb mijn koffie op, voel me een stuk beter dan gisteren dus ik ga straks weer bouwen.
En later op de dag krijg ik een lijst met wat ik voor balsa en vuren ik moet bestellen voor de andere kitjes.
Dus dan ga ik een ordertje plaatsen bij de Balsabar.
Heeft iemand ervaring met https://www.balsabar-shop.de/
Ik haalde het altijd bij Heerdegen, dan zocht ik het zelf uit in de schuur achter zijn huis.
Maar Balsabar is een stuk goedkoper, alleen de verzendkosten zijn vrij behoorlijk.
Als iemand nog wat nodig heeft dan kan ik het wel mee laten komen, dan is het af te halen in de buurt van Schiphol.

Krijg net een mailtje van Wolfgang Matt.
Ik had gevraagd of er tekeningen waren van de Rubin of Saphir.
Zijn helaas niet te koop.


GJ



Het wiel is van kunststof, dus kan je opboren naar 4 mm. Kijk maar wat je wilt, je kunt de wielen gratis krijgen. Kan per post, dus de verzendkosten zullen laag zijn.



Ik laat het weten!

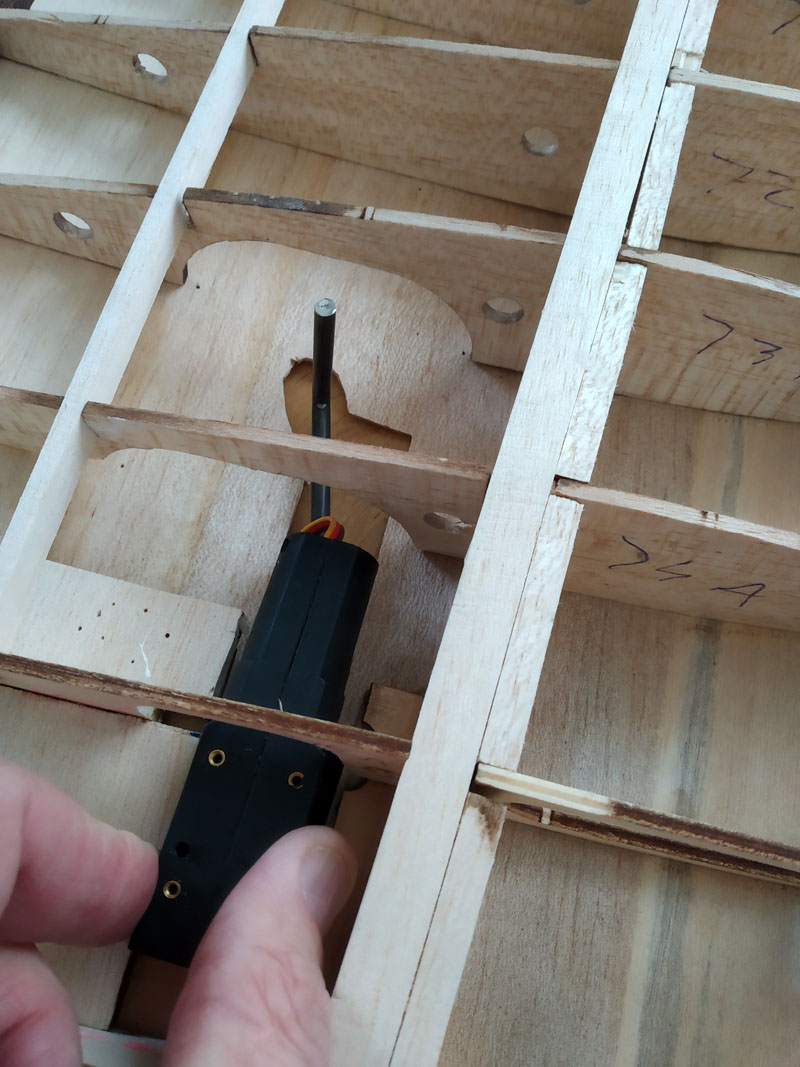

Even een knik in een pootje gemaakt en het lijkt erop dat dat kan werken.
Het midden van het wiel komt dan ook op de plek waar het zou moeten zitten.
Ik moet alleen nog even meten wat de grondspeling dan word want er moet natuurlijk wel een 12" prop op kunnen.
Foto's en een filmpje zodat jullie ook kunnen zien hoe soepel het landinggestelletje loopt (voor die 9 euro).
Het valt me nu op dat de camera op mijn telefoon veel beter is dan mijn normale digitale cameraatje.









GJ



Mooie knik! Nu toch niet de deurpost onzet hoop ik?
Wieltjes kan je probleemloos opboren tot 4 mm. Van twee kanten inboren. Probleemloos en op laag rpm.

Bestaan ook hulpstukjes. Die borg je met imbus stiftstappen, wormschroefjes...
Komt in corresponderende maten M4 en M5 draad. Werkt perfect... DuBro...

Bij mij gaat er een Imbusbout met draadloos schacht doorheen. De kop borgt het wiel. Draad zaag je af.



Moet ik nu pootjes voor je zetten of niet?
Zijn de Franse motoren doorgegaan?

Gr Bas



Hey Bas,

Zijn die Dubro dingen deze?
https://www.dubro.com/collections/landing-gear/products/e-z-adjust-axle

En nee, de deurpost is nog heel, ik heb het met een moniertang (duur woord voor nijptang) en een pijpsleutel gedaan.
Ik heb inmiddels ook weer een bankschroef besteld dus de pootjes ga ik zelf wel buigen, 90 graden hoeken lukt me wel.
En de motoren, nee, ze waren al verkocht.
Ik zag wel iets anders leuks maar totaal onbruikbaar.
Eigenlijk zag ik 2 leuke dingen.
Een vergulde OS max voor slechts 765 Euro in Singapore.
https://www.singahobby.com/index.php/o-s-max-11ax-gold-limited-edition.html

En een Tono maar die zal wel voor een vermogen weggaan.
https://www.ebay.com/itm/Motor-Tono...4:g:znwAAOSwoZJb3u-o:rk:4:pf:1&frcectupt=true

GJ



Ge-nau! Dat zijn ze... reuze handig...

Dan... Die schlanke Federbeine von Kenner, nur für Könner...
http://www.ezfw.de/index.php/zubehoer/federbeine

und jawohl Edelschweitzerische Eisenbeine gibts auch
http://www.giezendanner-technik.ch/shop/ki.php/EL-5-63.html
Gr Bas

Jammer van de motoren :-(
Tono is een afvaller, voor aan de lijn! Wel bijzonder... maar je zat niet aan de lijn... dusssssz

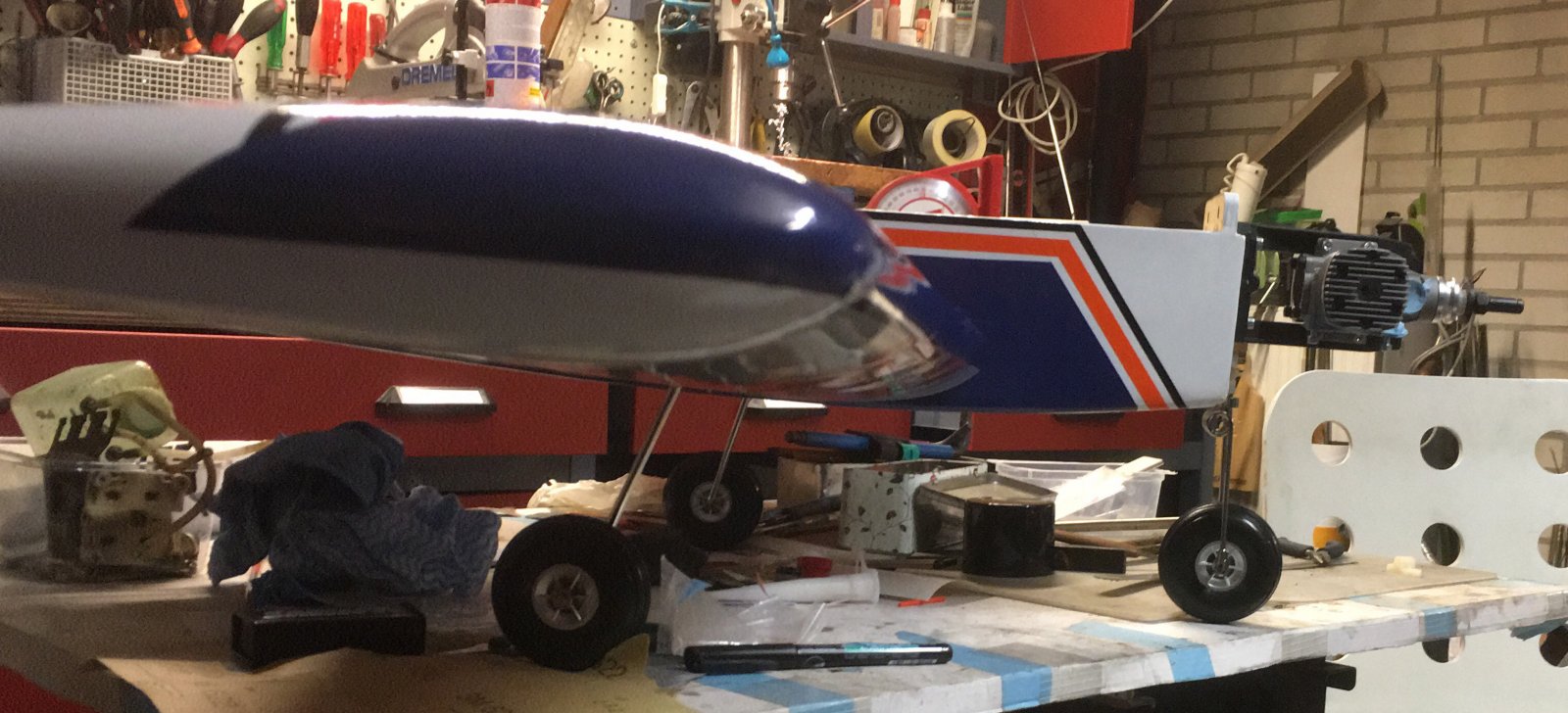

Hier nog een plaatje van de KAOS met slepende mains... kan gewoon.



Het gaat wat langzamer maar ondertussen ben ik ook draadjesvlees aan het maken.

Bas, die dingen zijn in Nederland niet te koop.
Zijn er überhaupt nog wel modelbouwwinkels die iets verkopen voor mensen die nog bouwen?
En dan graag tegen normale prijzen, ik zag 4 stelringen voor bijna 5 euro!
Zijn ze van goud of zo?
Dus maar weer in China besteld want Hobbykoning is ook belachelijk duur aan het worden.
Dat is de opzet van "supermarkten", eerst met goedkope prijzen de kleintjes kapot maken en dan als die kapot zijn zelf de prijzen flink verhogen.

Und die schlanke Federbeine, schön aber ich kann das selber machen, oder Federung aber das ist mir egal.

Und loss geht es wieder!

Ik heb alles uitgemeten, ik heb een bodemvrijheid onder de vleugel nodig van een centimeter of 13.
De pootjes moeten dus 115mm lang zijn, dan komen daar nog wielen op die het geheel op zo'n 140mm zetten.
De propelleras zit daar nog een cm of 3 boven dus ik kan ook bij hoger gras opstijgen.
De wielen worden ongeveer 55mm.
Ik heb dus rondjes getekend van 63mm, die worden beplankt met 1.5mm balsa dus blijft er een gat van 60mm over.



De ervaren modelbouwers weten wel hoe ze balsa moeten buigen.
En parallel aan de nerf is helemaal makkelijk.
Normaal gesproken zou je met ammoniak aan de gang gaan.
Het balsa maak je dan aan 1 kant nat met ammoniak en dan gaat het automatisch krullen.
Omdat het nu parallel aan de nerf gebogen word heb ik alleen maar water gebruikt, even een minuutje in laten trekken en dan voorzichtig buigen.
Lijmen gaat prima met witte houtlijm, als het water opdroogt droogt ook de lijm.



En vanaf de achterkant


Nu de andere kant...

GJ



Mooi werk. Ik ga vandaag ook weer verder, maar nog steeds aan de romp. De/het turtledeck is nu aan de beurt, we vorderen langzaam maar gestaag. Léuk is het in ieder geval wel.



Ja, ik heb ook weer plezier in het bouwen.
Zat al te denken om bij Mick Reeves een Spitfire te bestellen, heb ik ooit eens gehad en Mick had vorig jaar al eens een leuk prijsje voor me gemaakt.
Volledig houtbouw natuurlijk.
Ik erger me er alleen aan dat er geen enkele winkel meer is die alles heeft.
Als ik een auto zou hebben dan zou ik nu al op weg zijn naar W&W maar helaas, ik wacht nog even met weer een leuke auto kopen.

Volgens DPD is er nu een pakje onderweg naar mij en zal dat vandaag bezorgd worden, kan me niet voorstellen dat het al het houtpakketje uit Oostenrijk is.

GJ



lijstje met spullen voor W&W, dan pik ik het wel op voor je en stuur het op...…...



Theo, ik zat al bij W&W te kijken en ze hebben natuurlijk alles weer wat ik nodig heb.
Maar ik wacht nog even want er zal vast wel wat bijkomen.
Verzendkosten zijn 9,95 maar hij heeft ooit eens gezegd dat hij eventueel wel even Nederland inrijdt om het daar op de post te doen.
Dat is 5 Euro.
Maar anders maak ik gebruik van jouw aanbod.
Misschien een idee, een soort postkantoortje voor W&W worden?
Zal hem veel nederlandse klanten opleveren.

En toen belde DPD aan.

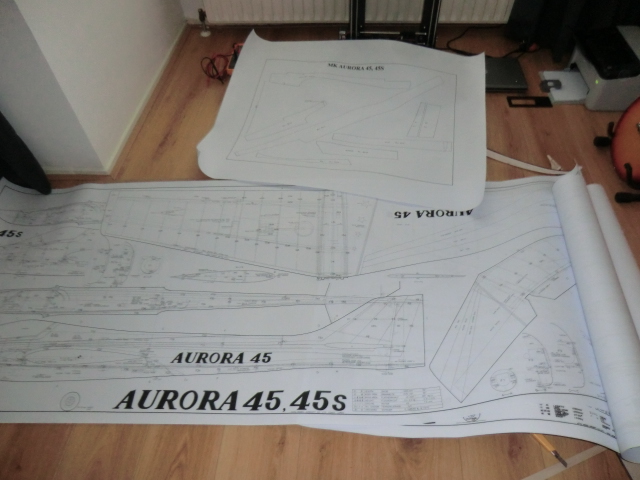

Geen houtpakketje maar wel alvast de tekeningen.
Dan kan ik alvast kijken wat ik aan andere delen nodig heb, schreef hij.
De Aurora tekening is best groot, de kist trouwens ook.
De huiskamer wordt steeds meer een bouwhok.

De Aurora 45 en er zitten nog 2 losse tekeningen bij met alle onderdelen apart getekend.
Nu al beter dan de Kosmo!


En de Blue Angel 20
