Bouw van stoomtram Backer & Rueb

Van 1908 tot 1931 is er de Zuiderzeetramweg (een stoomtramlijn) van Hattemerbroek via Elburg naar Nunspeet met een zijtak van Wezep naar De Zande geweest.
De locomotieven op deze lijn waren van de NCS (Nederlandsche Centraal-Spoorweg-Maatschappij) en deze zijn gebouwd door Backer en Rueb en hadden het uiterlijk van klassieke tramlocomotieven.

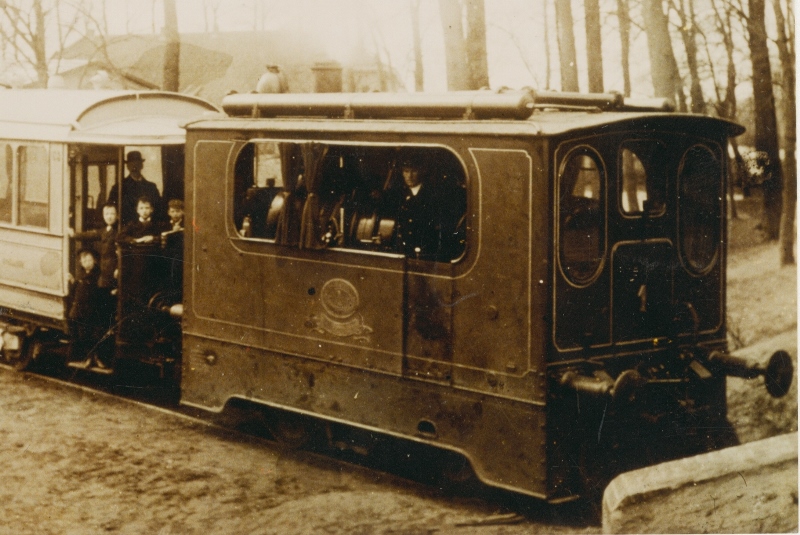

Hieronder de tram die hier door de wal reed naar het station en remise in Elburg.
De remise is er nog steeds, dit is nu de Jumbo supermarkt.

Omdat ik in Elburg woon lijkt mij het mooi om deze na te bouwen, dus dit word mijn volgende project.
Het word een locomotief geschikt voor spoor 1.
Ik hou jullie weer op de hoogte van mijn vorderingen.
Groet, Ruud.



Welkom op dit deel van het Forum.
Er is ook een speciale site "
Spoor 0 en spoor 1
Onderhand is het bekend, dat je op deze site meer volgers, helaas ook commentaar/advies gevers kan verwachten.
Ik kijk uit naar je bijdragen.
Groet, Henk.



Ik zit hier lekker Henk en al het commentaar en advies is welkom.
Uiteindelijk is het hier ook goed gekomen met de bouw van mijn Cracker en heb ik genoten van jullie commentaar en adviezen (ik leer elke dag nog bij).
Dit word mijn volgende project eerst nog even de Hit & Miss afmaken, maar daar is het nog steeds wachten op onderdelen.
Maar kan niet stil zitten dus alvast onderdelen en materiaal verzamelen voor het Backertje.
Groet, Ruud.



Die heeft het virus goed te pakken , en euuu daar bestaat GEEN vaccin tegen .
Dirk



helaas ook commentaar/advies gevers kan verwachten

???

Willum



Backer en Rueb

Het word een locomotief geschikt voor spoor 1.
Dus stoommachine/tram en rijtuigen compleet en werkend?

Hier in deze omgeving waren er rond die tijd ook een paar van dit soort tramlijnen.
Het was smalspoor.
De tram het dicht bij mij die liep op benzol.
Door het verbranden van het benzol stoomde de tram.
Nu weet ik even niet of het een verbrandingsmotor was of een stoommachine.
Van deze tramlijn heb nog aardig wat documentatie.

Veel plezier met dit nieuwe uitdagende projekt.

Veel modelbouwplezier,
Willum

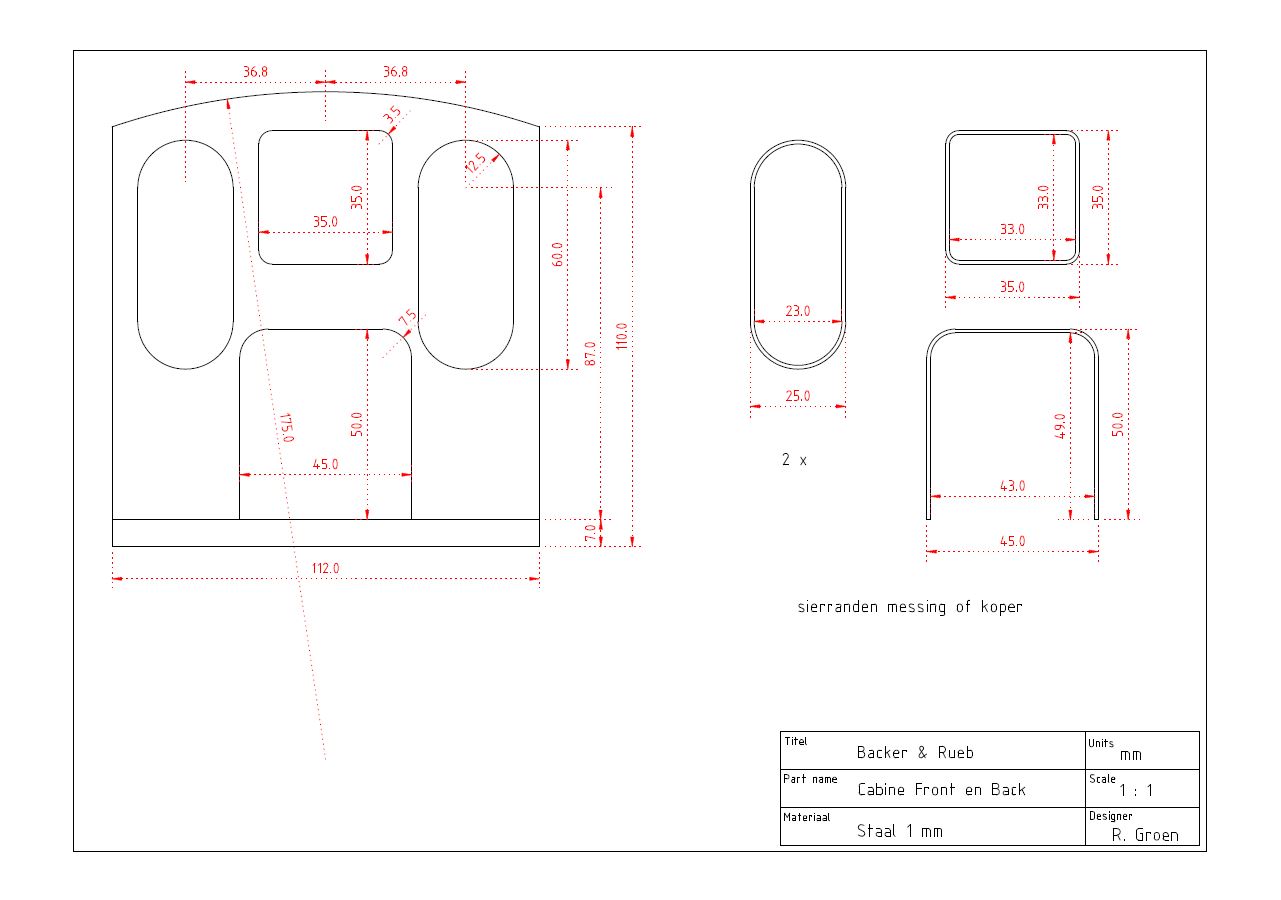

Vanmiddag zelf maar aan het tekenen geslagen.
Tekening van de cabine die ik had komt niet helemaal overeen met de foto's die ik heb zoals hij moet worden.
Het begin is er, wel veel werk maar ook dat hoort erbij.
Zo word het uiterlijk toch nog een beetje van mijzelf, want het chassis en ketel e.d. komen van de stoomtram "Brutus".

Vanavond allemaal een fijne jaarwisseling en tot volgend jaar maar weer.
Groet,
Ruud.



Leuk modelletje Ruud, leuk initiatief. Ik blijf je met belangstelling volgen!
Veel succes!

Groeten Jeroen



Stoomtram Brutus
Staat hier ergens Ruud.
Tekening komt van de Belgische modelbouwers.

Je maakt de cabine van staal?
Mooi.
Goed te bewerken.

Succes en veel plezier,
Willum



De stoomtram "brutus" is nog een ontwerp van mij , die had ik indertijd ontworpen voor clubproject bij kmyca in Antwerpen.
Later is er een bouwverslag van verschenen in het blad "onder stoom".

Dirk



"Gea,
De stoomtram "brutus" is nog een ontwerp van mij ,
die had ik indertijd ontworpen voor clubproject bij kmyca in Antwerpen.
Later is er een bouwverslag van verschenen in het blad "onder stoom".

Dan is het verhaal voor mij nu compleet.
Ik heb het nog even opgezocht hier was het bouwverslag van barry lawijt.
Hij veerwees naar iemand die "Brutus" al gebouwd had, dan ben jij dat.
Petje af.

Veel modelbouwplezier,
Willum



Dit is de " brutus" , bedoeld voor beginnende modelbouwers.



Dit is de " brutus" , bedoeld voor beginnende modelbouwers.

Ach wat een leuk ding.
Mooi geworden Dirk.
Mooi buisbuigwerk, mooi nagelwerk.
Maar ik zie daar ontzettend veel verschillende technieken in verwerkt.
Vakwerk.

Willum

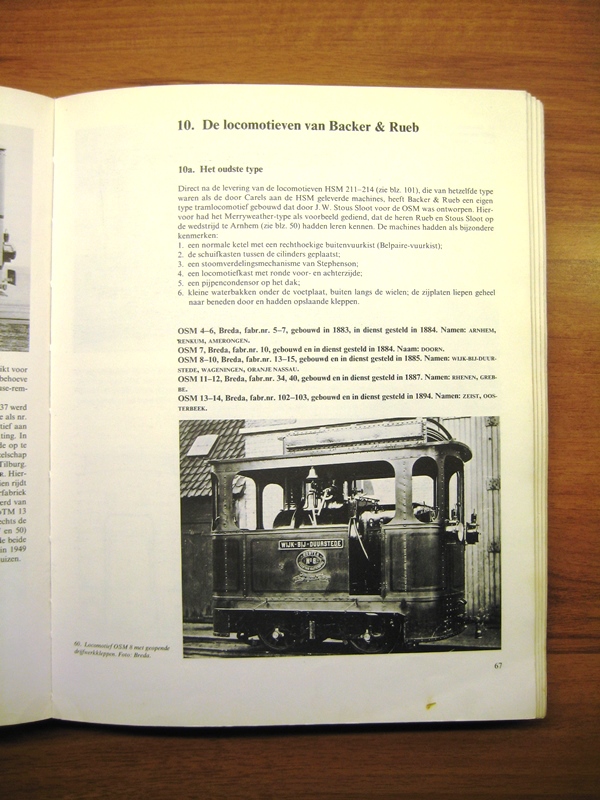

Vandaag en mooi boek binnen gekregen.
Hoop hierin info over de Backer & Rueb die ik wil bouwen te vinden.
Maar sowieso leuk om te lezen.

Groet, Ruud.

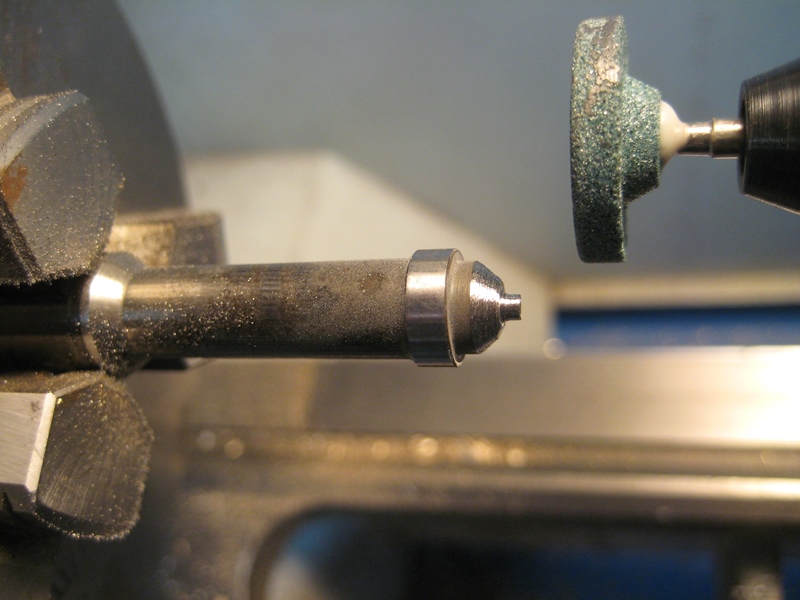

Klinknagel pons maken.
De beplating van de B&R zijn voorzien van klinknagels.
Ergens heb ik een plaatje van zo'n pons voorbij zien komen en dacht dat moet ik namaken.
Het begin is er, hij is nog wat te groot maar ik kan er makkelijker wat afhalen dan dat ik een nieuwe moet maken.
Ook moet volgens mij het neusje nog rond gemaakt worden en uiteraard de tegenzijde moet nog gemaakt worden.
Van Willum heb ik een stel ponspennen gekregen en daar heb ik er nu een van gebruikt om deze te maken.


Word vervolgd.
Groet,
Ruud.



Jeroen

Deze had ik langer geleden gevonden.
Effe de foto geleend.

Barry Laweit had deze gemaakt. foto w.p. 1-2021

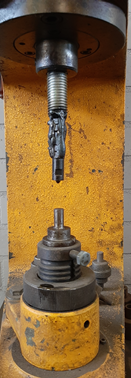

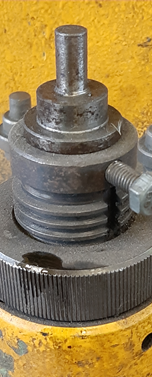

Rechts het gele gedrocht is ingericht als klinknagelpers.
Hiermee perst men koperen klinknagels voor remvoering.
Ik heb nog een andere imitatie klinknagelpons in gedachte.
Zal morgen een voorbeeld maken als de tijd het toelaat.

Hoe ga jij deze reeksen nagels netjes in rij ponsen?
Al over nagedacht Ruud?

Willum



Eerst maar eens zien dat ik de goede maat pons heb en een tegen ligger (gedeelte met gat) en dan maar oefenen totdat ik de slag te pakken heb.
Ik was van plan om het in de freesbank te doen en die als pers gebruik.
Dat is de foto van de pons die ik ooit eens was tegen gekomen, kon hem zo gauw niet weer vinden.
Groet,
Ruud.

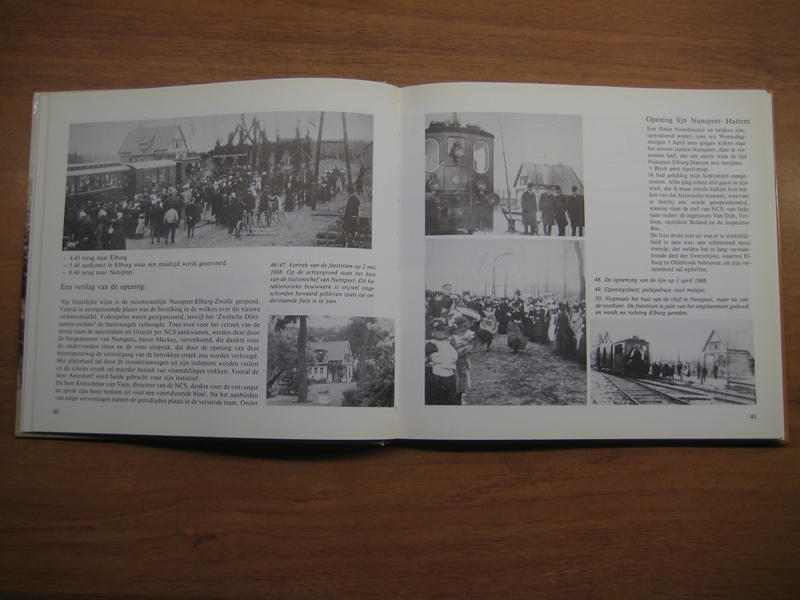

Vandaag weer een mooi boekje over de tram binnen gekregen.
Jullie zien, ik ben mij goed aan het voorbereiden op mijn nieuwe project en ik wil gewoon graag wat meer over de Zuiderzeetram weten.
Altijd leuk om dingen van vroeger over je woonplaats te weten.


Groet,
Ruud.



Goede voorbereiding is het halve werk! Geldt ook hier!

Als oud-scheepswerktuigkundige heb ik ook nog leren klinken en we maakten er aan boord ook gebruik van. De remvoeringen van ankerlieren werden bijvoorbeeld met (koperen) klinknagels vastgezet. Heel lang geleden ook nog eens op een modelbootje wat moeten klinken. Het is niet zo ingewikkeld, beetje oefenen helpt inderdaad enorm. Het belangrijkste, en soms het lastigste, is om er een twee kanten goed bij te kunnen met het juiste gereedschap. Een (1) kant lukt altijd, de andere kant kan soms lastig zijn. Succes ermee!

Jeroen



Ponsen/stempelen

Eerst maar eens zien dat ik de goede maat pons heb
Tot nu toe nog geen tijd gehad een voorbeeldpons voor je te maken.
Straks nog even proberen te doen.
Zeer simpel gaat dit worden.

Frees als tandheugelpers gebruiken, dat kan.
Niet echt geweldig.

Willum
