bouw verslag 1:16 m18 hellcat zelf bouw

Discussie in 'Tanks / Rupsvoertuigen' gestart door zonan, 11 dec 2013.

  1. zonan

    zonan

    Lid geworden:
    1 mei 2009
    Berichten:
    96
    Locatie:
    Bergen Limburg
    Hoi allemaal.
    Mijn naam is Thijs.
    Ik rij al enige tijd met rc auto's maar wilde nu eens zelf wat gaan maken.

    Dit is mijn eerste zelfbouw project van een tank.
    Ik heb gekozen voor de m18 hellcat omdat deze niet te koop is en ik vind het een bijzondere tank.
    Ik heb er een keer in mee mogen rijden in overloon en ben sinds dien helemaal verkocht.
    In het begin ben ik uit gegaan van de electronica van heng long, hier heb ik nu spijt van omdat het gewoon bagger is..
    Mijn model is grotendeels van rvs en aluminium en de metalen tandwielen van de aandrijving zijn daar te slap voor.
    Ook de motortjes kunnen het gewicht niet aan.
    Ach, al doende leert men...

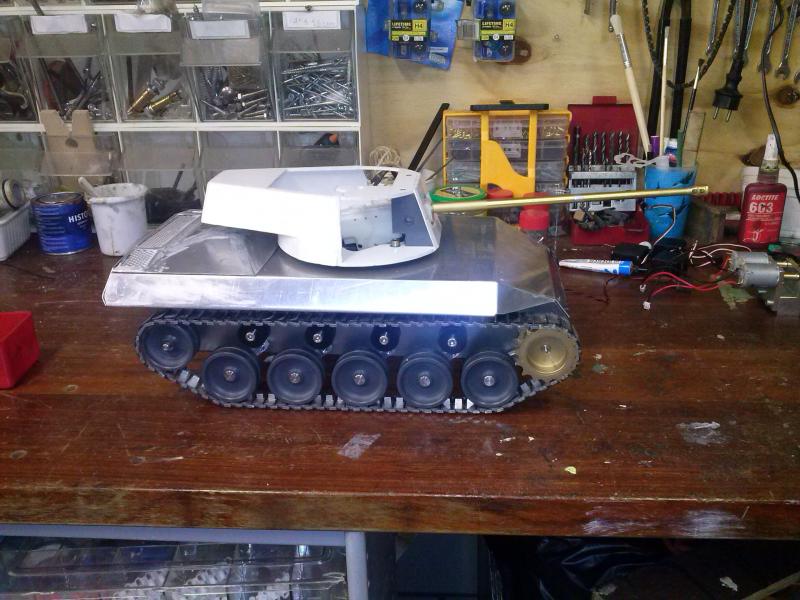

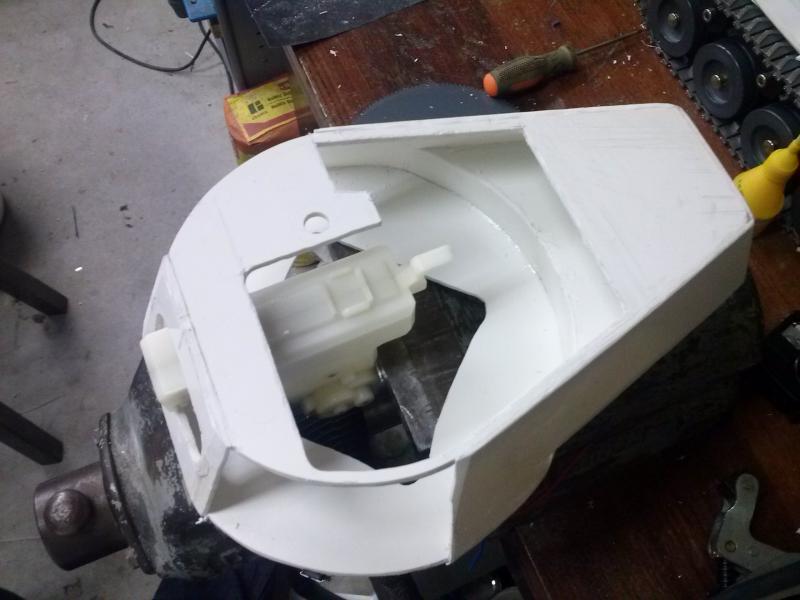

    Hier even wat foto's.

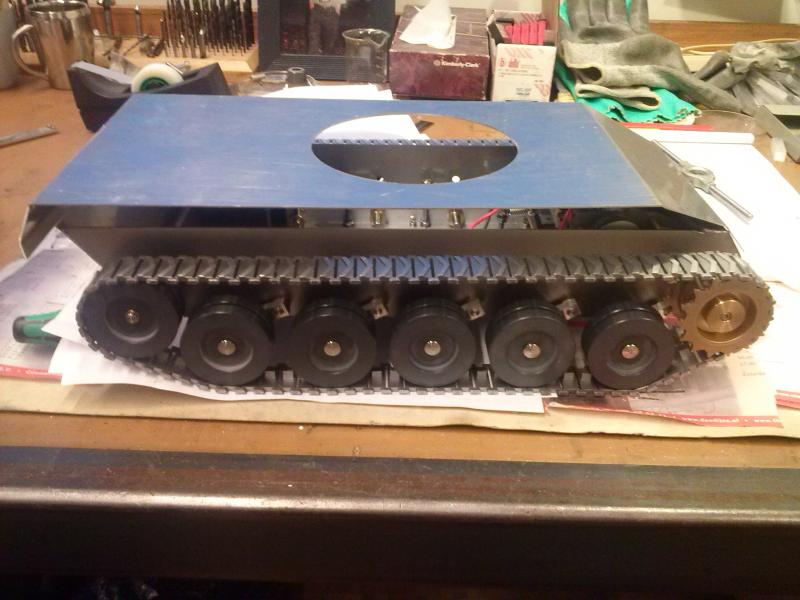

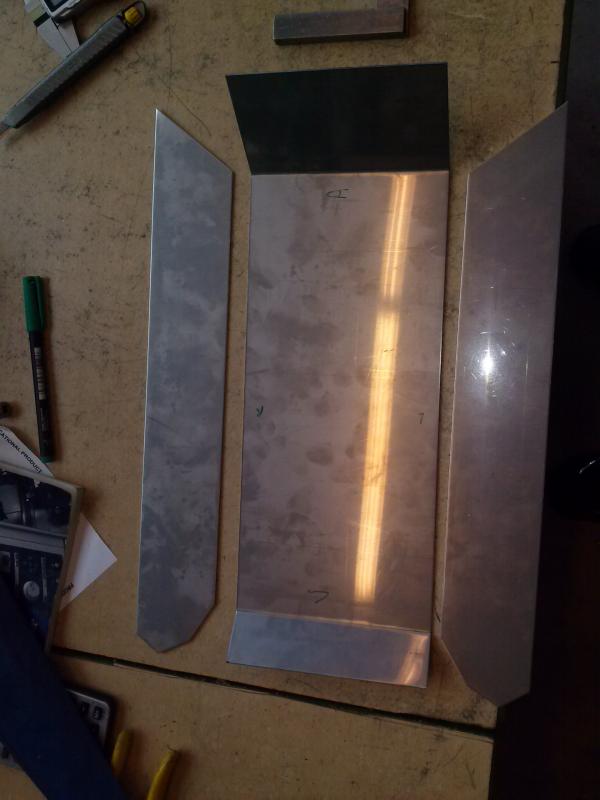

    Uitslag bodem
    [​IMG]

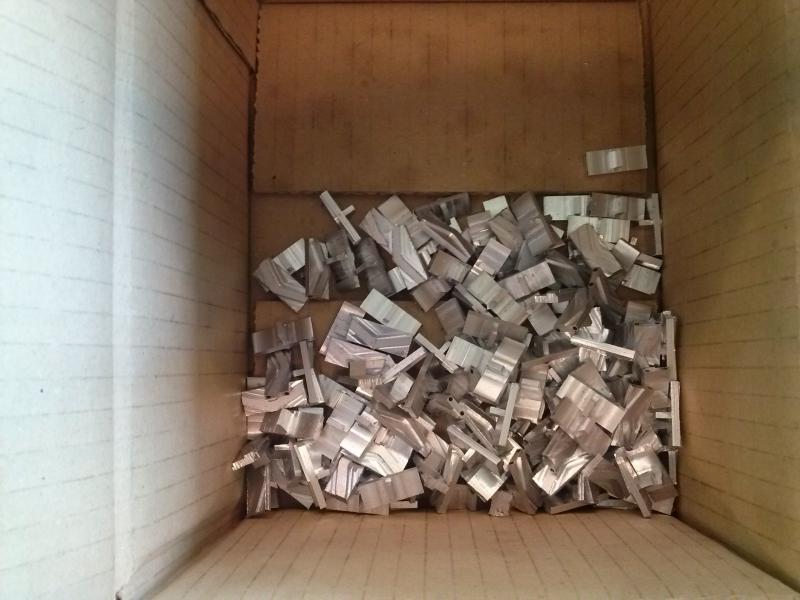

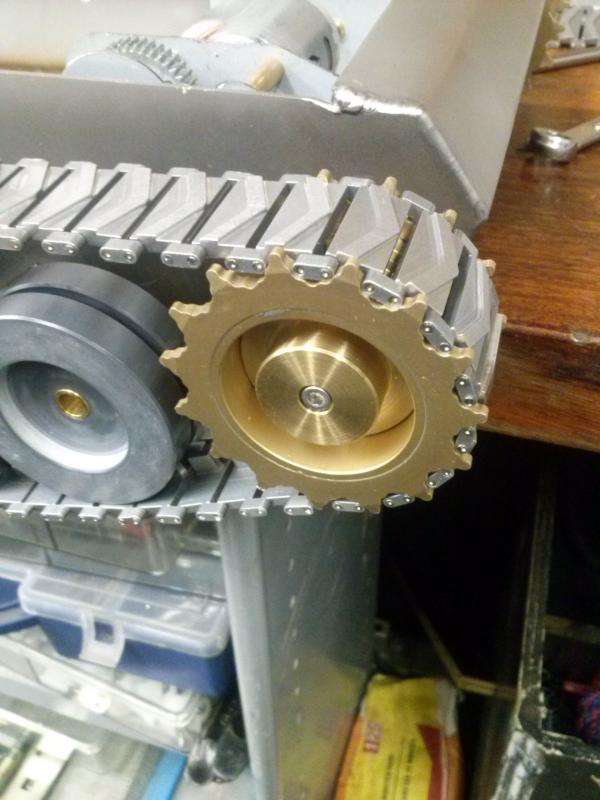

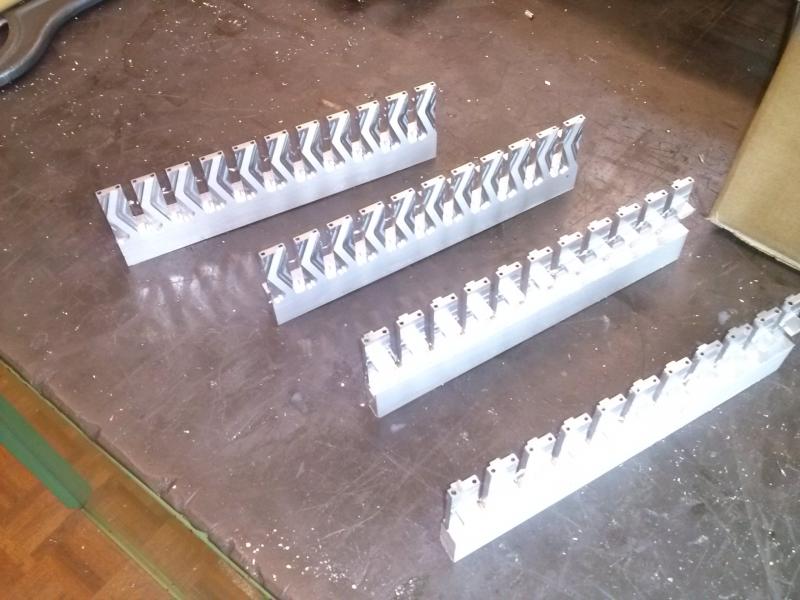

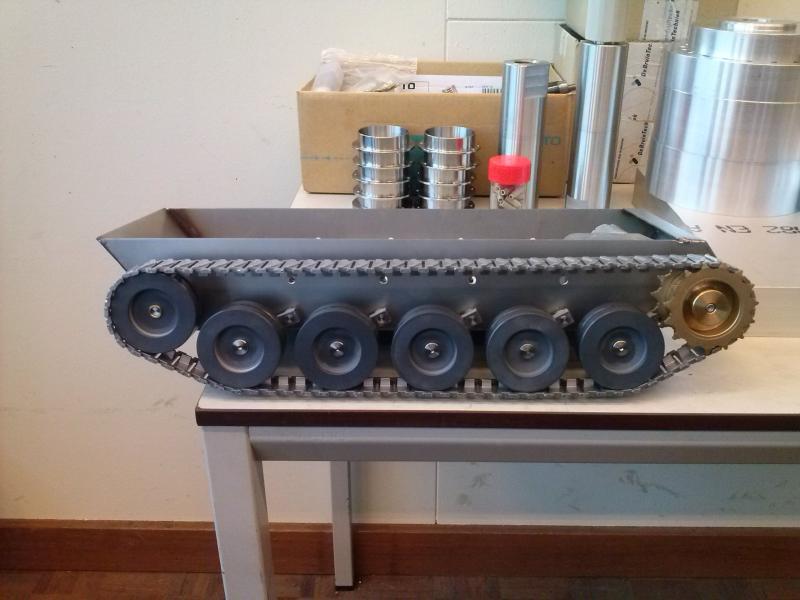

    Rups onderdelen
    [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG] [​IMG]

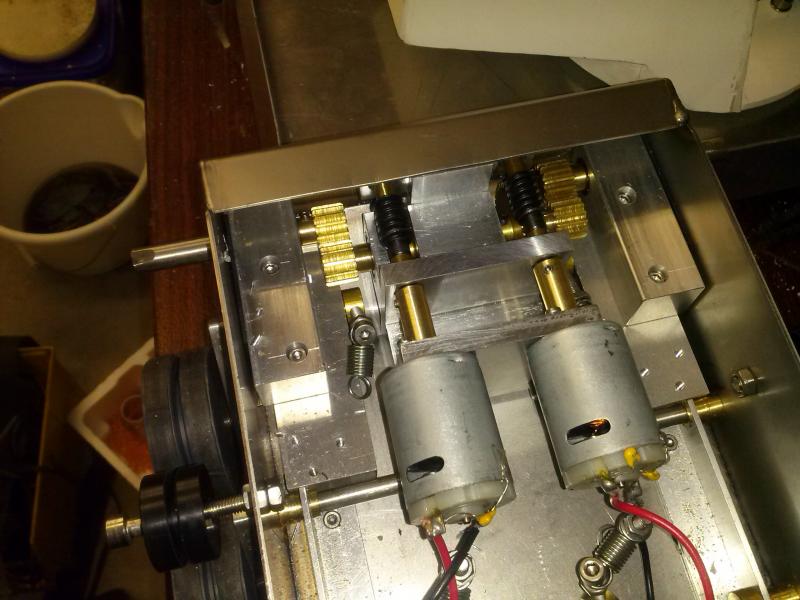

    Nieuwe tandwiel overbrenging met wormwiel zelf gemaakt.
    [​IMG] [​IMG]
    Ik heb de heng long controller eerst vervangen voor twee esc's en een v-tail mixer met twee 540 motors, maar dat kreeg ik niet goed werkend.
    Nu heb ik een sabertooth 2x12 rc controller besteld.
    En hoop nu een sterk en snel genoeg werkende aandrijving te hebben.

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Nak

    Nak

    Lid geworden:
    16 jun 2013
    Berichten:
    227
    Locatie:
    Schagen
    Ziet er goed uit, netjes gedaan !

  3. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Echt vakwerk! Knap hoor.

  4. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Perfect zeg, alle onderdelen zelf gemaakt?

  5. zonan

    zonan

    Lid geworden:
    1 mei 2009
    Berichten:
    96
    Locatie:
    Bergen Limburg
    Alles zelf gemaakt, op de electronica na. Ik heb op mijn werk de mogelijkheid om te frezen op een cnc 5 assige machine en verder kan ik daar draaien en plaat bewerken. Een beetje heaven voor de modelbouwer. En een werkgever die het goed vind om in mijn vrije tijd overal gebruik van te maken..

    Laatst bewerkt door een moderator: 14 nov 2015
  6. Boi

    Boi

    Lid geworden:
    4 jul 2010
    Berichten:
    779
    Locatie:
    gelderland
    Ziet er top uit laat de rest maar komen
    succes

  7. michel pet

    michel pet

    Lid geworden:
    8 dec 2004
    Berichten:
    3.873
    Locatie:
    bovenkarspel
    ziet er goed uit.

  8. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    276
    Locatie:
    Wijchen
    Ziet er goed uit joh,
    Mare hoe heb je precies de tracks gemaakt?
    Op de foto's kan ik het niet goed zien.

  9. thijsco19

    thijsco19

    Lid geworden:
    28 jun 2013
    Berichten:
    295
    Locatie:
    Maasland
    Zoals het lijkt heeft hij eerst alle rups delen uit gefreesd (knap hoor) en daarna door middel van 2 pennen en een koppelstukje ze aan elkaar gekoppeld.

    Het ziet er al erg mooi uit!

  10. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.522
    Locatie:
    Tirol -Oostenrijk
    wow...mooi!!

  11. zonan

    zonan

    Lid geworden:
    1 mei 2009
    Berichten:
    96
    Locatie:
    Bergen Limburg

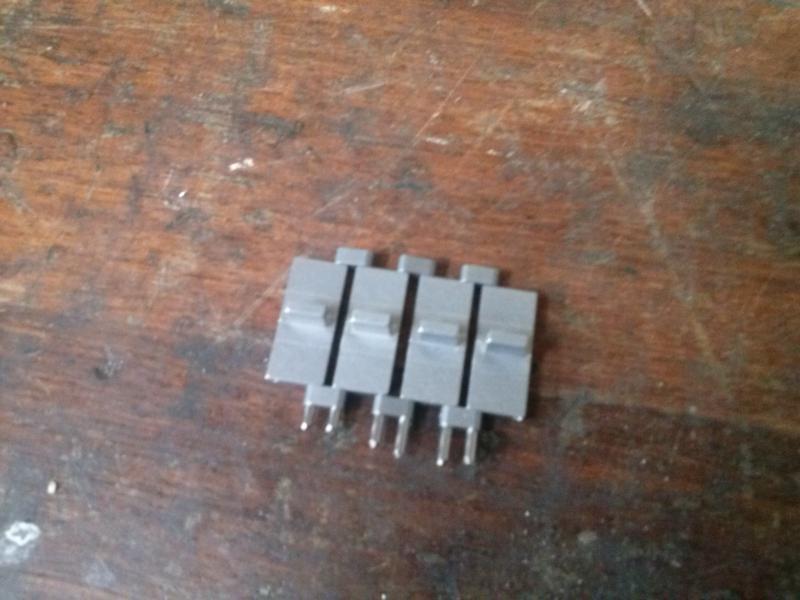

    De tracks zijn allemaal losse delen die met rvs lasdraad van 1.6 mm aan elkaar zijn geklonken.
