Bouwbeschrijving Aap

Diverse mensen in de indoor scene in Belgie en Nederland kennen mijn vliegende Aap, en zijn rare kunsten.
Div shockies, 35/40Mhz antennes en wegduikende hoofden heeft t beest op zijn naam staan. (Toch Corrien? )

Zie ook: (klik)
Noordhollands Dagblad - De aap stuurt met zijn kont

Uiteindelijk toch eens tijd om eea uit te werken.

Het dier waar het om gaat:

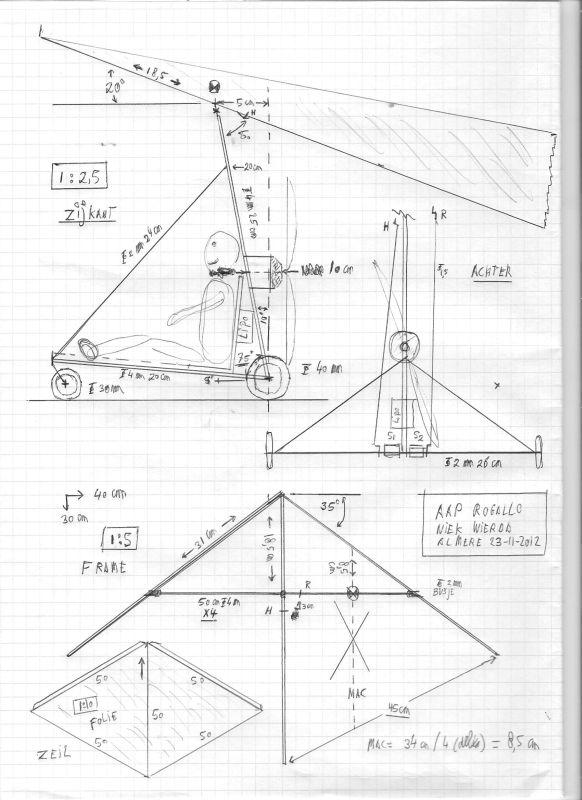

Een eerste ontwerp schets:



t forum beperkt mijn plaatjes, daarom nog even de
grote schets: Aapschets groot 424 kb (klik)

De pop is van wezelijk belang;
- enerzijds is het de smoel van deze rogallo vlieger,
- anderzijds het stuur gewicht onderin.

Sturen gaat namelijk op gewicht (!!)
Door t karretje onder t zeiltje uit t midden te hangen, wordt die kant op gestuurd.
Dit betekend wel een 'vertraging' in het sturen, er moet dus ca 1 meter
VOOR t vliegtuig uit gestuurd / gedacht worden, t geheel volgt na het sturen.



Stuklijst:

Koolstof:
1x 1.5 mm staf
3x 2 mm staf
1x 4 mm buis

Diversen:
1x Reddingsdeken (Action)
1x rolletje cellotape / plakband
1x wiel 30 mm
2x wiel 40 mm

RC:
1x 4 kan indoor ontvanger
2x 11 gr servo metalgear
1x Lipo 2S 240 / 300 mAh
1x 6 amp esc
1x servo verlengsnoer 10 cm
1x indoor motor 1400kv 18 gr
1x GWS 7x3 HD of 8x4.3 Slow

Lijm:
1x dunne CA lijm
1x versneller
1x katoen/ijzergaren

Piloot:
1x Knuffel pop 25 - 30 gr (Action)

Overig:
Stukjes brandstofslang / hoorapparaat slang
1 mm staaldraad
stukje 2 mm messingpijp, 1 mm inwendig
stukje 2 mm inwendig abs stuurstangbuis
Evt: restjes koolstof staaf
Restjes 5mm depron voor de stoel

Onderdelenlijst:

4 mm buis (1x helft)
1x 20 cm : onderbuis
1x 25 cm : achterbuis

2 mm stang (2 stuks)
4x 50 cm : Frame rogallo vleugel

2 mm stang (1 stuk)
1x 25 cm : schuine kant frame
1x 26 cm : achteras
2x 15 cm : steunen achter as
1x 2,5 cm : motorsteun
2x 2 cm : motorsteun en vleugel koppelstuk boven
1x 5 cm : servo bevestiging steun
1x 4 cm : vleugel koppel stuk onder
(ca 2 cm zaag overschot)

1,5 mm stang (1 stuk)
2x 25 cm : [H]oogte en [R]ol aansturing zeil
1x 18 cm : aansturing richting voorwiel
2x 4 cm : steun stuurstang

1 mm staaldraad
1x 5 cm voorpoot
5x 3 cm Z-bochtjes

messing 2 mm
1x 1 cm voorpoot bus

ABS buis 2 mm inwendig
2x 0,5 cm : aansluiting uiteinden ligger vleugel
2x 1 cm : doorvoer stuurstang
2x 2 mm : afsluit dop hoofdwiel



Vleugel aansturing:








Mchinekamer:
De rol servo stuurt ook het voorwiel aan


Zwp op de hoofdligger, t karretje helt dan iets achterover
(zie ook tov de bakstenen en de verticale steunbeer op de achtergrond)






Ruzie!



Niek met nieuwe aanpassingen op de aap

Kijk ook eens op: hVqNjw5JBiE[/media] met nieuwe aanpassingen aan de aap - YouTube

Niek geeft een toelichting.



Niek, er zit een foutje in je stuks lijst, er staat 1x 10 gram servo metalgear, maar jij hebt er 2 servo's in.............



Theo, gecorrigeerd!



Zo kan iedereen een AAP bouwen. Helemaal hetzelfde wordt het natuurlijk toch niet.

De Niek factor krijg je er niet in gekopieerd!

groet,

Erik



Nando kon zich anders ook aardig mee misdragen afgelopen Apeldoorn indoor

t gele vogeltje werd DUCK! genoemd, een paar mensen moesten steeds wegduiken



Nog meer van die gevaarlijke beesten in de lucht!



Van de week ook maar eens de tekening uitprintenin de copyshop. Kijken of er in het Zuiden ook zo een terror-aap levensvatbaar is..........



die ROT-aap,... heb Robert al om een slotje gevraagd, ;-)



Vanmiddag in het echt mogen bewonderen:



En bedankt Han! ;-)

Thanks voor de films Rob en Mark!



Updates en meer bouwfoto's volgen van de week s'avonds, even druk.. met werken!



Tja, dat kan de besten overkomen...



chips, net nu ik de foto's nodig heb zijn ze er niet................



Bij de vleugel heb ik het demontabel maken op deze manier gemaakt.

Bij de tip, brandstofslang half insnijden en beide stangen onder een hoek erin. Eentje gaat alleen tipje erin en bij de andere stang gaat die op de gewenste plek.


In het midden 2 stukjes brandstofslang, bij eentej gaan beide stangen erin en bij de andere alleen de middelste stang, het rest stukje dat dan uitsteekt wordt op de romp aangesloten en vormt zo het scharnier met de romp......


Bij de neus van de vleugel gebruik ik een stukje brandstof slang waar alle drie de stangen in komen......


Deze techniek wordt ook mijn vliegers gebruikt (speedwings)



Probleempje met de server, ik had daar vandaag gestofzuigd

Scheurt het slang niet makkelijk uit?



Ja ja, Niek en het huishouden.....:rolling:
(alsof ik dat zo goed kan... )



Die slang scheurt niet zo snel uit, mits je ze niet te ver insnijdt.

Hoe heb je de aansturing van de vleugel gemaakt? Die foto mis ik nog......
