Bouwstrip: 1/6 M5A1 Stuart tank + Howitzer M1A1

Discussie in 'Tanks / Rupsvoertuigen' gestart door Droopy'ke, 29 nov 2009.

?

Wat heb je het liefst: dit verslag met of zonder de poppen.

  1. Ik vind het leuk zo. De figuren storen me niet en mogen blijven.

    109 stem(men)
    82,6%
  2. De figuren hoeven van mij niet. Ik heb alles liever kort en bondig.

    15 stem(men)
    11,4%
  3. Voor mij maakt het niet zo veel uit.

    8 stem(men)
    6,1%
  1. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Hoi iedereen,

    Na een heel lange afwezigheid op het forum heb ik het scheepsgebeuren (bijna) volledig achter mij gelaten en me sinds enige maanden toegelegd op het verzamelen van 1/6 militaire figuren en voertuigen.
    Daar vallen dus uiteraard ook (rc)tanks onder.


    Nu heb ik in de US met veel geluk nog een zaak gevonden waar ik een nagelnieuwe 21st century M5 Stuart op schaal 1/6 kon kopen.
    Ik zeg wel 'met veel geluk' want die dingen worden niet meer gemaakt en zijn nu soms op e-bay aan woekerprijzen te vinden.

    Deze tank in winter/ mud scheme is nu onderweg naar me:

    [​IMG]
    Foto: Foxflier.com

    De Stuart is uitgerust met een geluidsmodule voor motor, machinegeweer en kanon. Terugslageffect bij het vuren (recoil). Draaiende koepel, enz.

    Het is nu mijn bedoeling dat ik hem ga strippen en modificeren.



    Een kleine greep van de uit te voeren werken die op het programma staan:

    - Het aanbrengen van lasnaden.

    - Het plaatsen van een 1/6 tankcommandant (Dragon).
    Deze figuur zal al dan niet beweegbaar gemaakt worden. Daar ben ik nog niet helemaal uit.

    - Het vervangen van het .30 machinegeweer.
    Dit op de tank lijkt helemaal op een stuk speelgoed en ik het er eentje in Hong Kong op de kop kunnen tikken die véél realistischer is uitgevoerd.

    - Het maken en plaatsen van een gereedsschapsbak.

    - Allerlei kleine werkzaamheden.

    - Volledig opnieuw airbrushen en afwerken met de gepaste verwering.




    Zoals jullie zien zal ik met dit pantservoertuig meer dan m'n handen vol hebben.

    In afwachting van de start van dit project raad ik jullie alvast aan om _aE71rmON-Q[/media] filmpje eens te bekijken.
    Wedden dat de échte tankliefhebbers onder jullie zullen kwijlen? :)

    Veel kijkplezier en tot later.


    Wordt vervolgd.

    Droop

    Laatst bewerkt door een moderator: 13 nov 2015
  2. timvaneert

    timvaneert Guest

    Hey,
    Nou ik moet zeggen, hier kan mijn Tiger I niet tegenop.
    Het filmpje is echt gewoon, mega cool (kwijl,kwijl):p.
    Ik hoop voor je dat die snel binnenkomt!
    Tim

  3. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Eventjes een heel kleine update.

    M'n tank blijkt maar bij de douane 'hangen' en ik hoop om hem deze week nog binnen te krijgen.

    Het model zal volledig gemodificeerd worden naar een tank van de 9th Armored Division, 89th Cavalry Recon. Squadron.
    Dit was geattacheerd bij de 8th Infantry Division.
    Deze tank was betrokken in het Ardennenoffensief in 1944.


    Een foto' van de 1/1 tank:

    [​IMG]
    Foto: Prime Portal



    De figuur die de tankcommandant moet gaan voorstellen heb ik deze week ontvangen:

    [​IMG]

    [​IMG]


    Wordt vervolgd,


    Droop

  4. Nitrojunk

    Nitrojunk

    Lid geworden:
    5 mrt 2005
    Berichten:
    121
    Locatie:
    Tiel
  5. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Hi Ad,

    Die kende ik inderdaad al.
    Daar staat mooi spul tussen hoor maar ik ga toch proberen om zoveel mogelijk de nodige stukken zelf met m'n draaibankje te maken. ;)


    Toch nog bedankt om er m'n aandacht op te vestigen. :)


    Groetjes,

    Droop

  6. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Zo, de tank is geleverd.

    Ik moet eerlijk bekennen dat hij groter is dan ik eerst dacht. :)
    De eerste testritten waren zeer positief en ook het geluid van de opstartende dieselmotor vind ik subliem.
    Nu de tests achter de rug zijn kan ik me volledig op het modificeren van deze tank toespitsen.
    Dus, de komende maanden zal ik werk genoeg hebben.

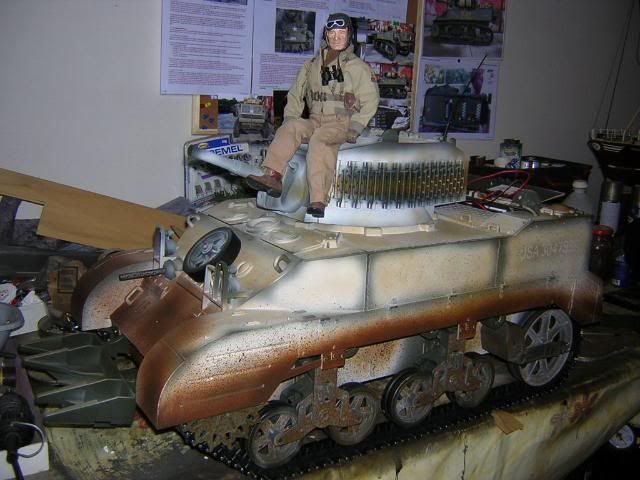

    Alvast enkele foto's van de tank zoals hij er nu uitziet:

    [​IMG]

    [​IMG]

    [​IMG]



    Wordt vervolgd.


    Droop

  7. timvaneert

    timvaneert Guest

    Pff, daar kan ik alleen maar van dromen:p
    Wat zijn de afmetingen van de tank, als ik vragen mag?
    Tim

  8. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Hallo Tim,

    De afmetingen van deze tank:
    Lengte: 720 mm
    Breedte: 380 mm
    Hoogte: 390 mm



    Droop

  9. timvaneert

    timvaneert Guest

    Haha, lekker groot dus!
    Ik ga met veel plezier dit (om)bouwverslag volgen!
    Tim

  10. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen

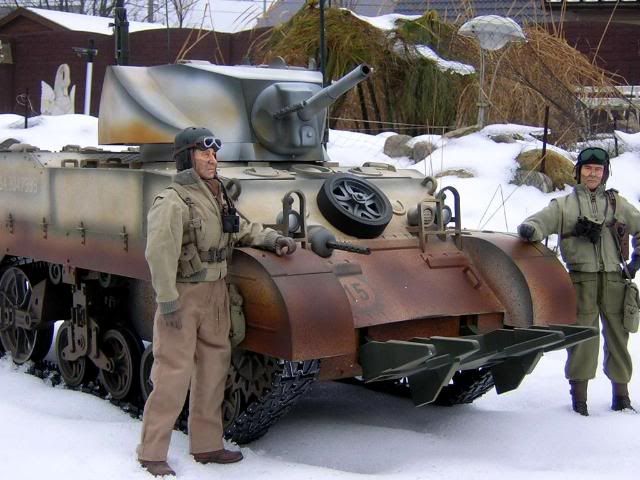

    Eer ik de tank volledig uit elkaar haal vond ik het nu wel het gepast moment om eens enkele foto's in de sneeuw te nemen.
    Met zijn winter/mud scheme camo voelt de Stuart zich goed thuis in het witte landschap. :-D


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]



    Droop

  11. alfisti

    alfisti Guest

    mag ik eens vragen wat zo iets kost en waar ze tekoop zijn

  12. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Natuurlijk mag je dat.
    Kostprijs tank: $275,00
    Shipping & handling: $140,00
    Totaal: $415,00 oftewel een goeie € 289,00

    Maar nu komt het leukste:
    Om de tank in te klaren in België kostte me dit nog eens €89,15 zodat ik op een totaalplaatje kwam van € 377,15.

    Het is nu niet echt weinig maar daar heb je dan wél een 1/6 tank voor in de plaats.

    Als je dan nog upgrade parts gaat kopen (zoals ik ook gedaan heb) dan schieten de kosten uiteraard de hoogte in. Maar daar ben je natuurlijk volledig vrij in. :rolleyes:

    De tank is hier te koop (links aanklikken bij 21st century toys).
    Je krijgt daar wel een prima service.




    Droop

  13. timvaneert

    timvaneert Guest

    Nou.. ik vind hem toch best goedkoop. Als je kijkt naar een 1/16 Tamiya Tank, wanneer je dan de goedkoopste pakt zit je met alles al tegen de €700.

    Tim

  14. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Het upgraden is begonnen

    Ziezo, vandaag ben ik alvast begonnen aan de werkzaamheden.

    Het eerste wat ik gedaan heb was het losmaken van de romp van het chassis.
    Dit was nodig zodat ik gemakkelijker de rupsen zou kunnen verwijderen.

    [​IMG]

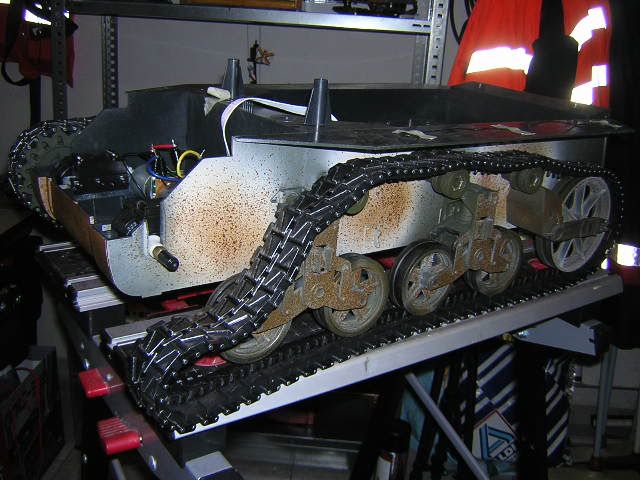

    Om dit gedaan te krijgen heb ik eerst de twee aandrijfwielen verwijderd van de tank.

    [​IMG]
    En op die manier vielen de rupsen als het ware vanzelf van de wielen.


    [​IMG]
    Als we de romp nu van binnenuit bekijken dan zien we de aandrijfmotor van de koepel.
    Dit motortje zit met 4 vijsjes verankert en als we die dan losdraaien dan kunnen de motor en bijhorende electronica in één ruk verwijderen.


    [​IMG]
    Vervolgens was het een kleine moeite om het koepeltandwiel los te maken...


    [​IMG]
    ... zodat ik nu de koepel op zich van de romp kon halen.


    [​IMG]
    Met het oog op latere modificaties heb ik hier de lichten en het reservewiel van de romp gehaald.




    Wordt vervolgd.



    Droop

  15. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Stap 2

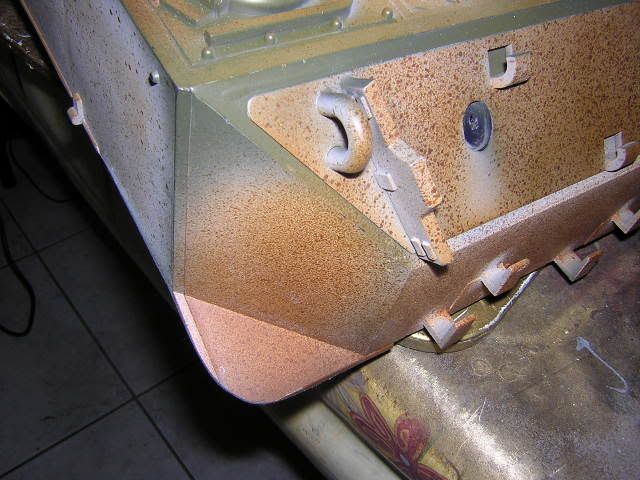

    Het plastic van deze Stuart is nogal en dik. Daarom heb ik voor het verwijderen van de sideskirts gebruik gemaakt van m'n Tamiya scribertje en Dremel.


    [​IMG]
    Eens de skirts waren afgesneden heb ik door middel van een schuurmachientje de randen mooi glad en egaal gemaakt.


    [​IMG]
    De randen van de voorste spatborden dienden uiteraard ook te worden afgerond.

    [​IMG]
    ... En hetzelfde gebeurde met de achterste.

    [​IMG]
    Nu was het tijd om de gereedschapshouders aan de achterkant van de tank te verwijderen.


    [​IMG]
    De gaten die dan achterbleven heb ik met polyester opgevuld.


    [​IMG]
    Dan heb ik nogmaals de schuurmachiene boven gehaald om alles mooi glad te krijgen.

    [​IMG]
    Op de plaats waar vooraan het reservewiel zat, zijn nu 2 gaten achter gebleven. Ook die moesten worden opgevuld en geschuurd.

    [​IMG]
    En zo ziet de situatie er tot nu toe uit.



    Wordt vervolgd.



    Droop

  16. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    De rc installatie

    Daar ik de Stuart hoop uit te breiden met allerlei toeters en bellen, ga ik niet de standaard rc installatie die in de tank is ingebouwd, gebruiken.

    Deze spulletjes komen er dan wel in te zitten:



    [​IMG]
    - Een Robbe/ Futaba F14 zendinstallatie
    - 8 Channel ontvanger
    - 2 Navy V30R ESC's (eentje voor elke rups).
    - 1 Robbe Rokraft 120µp ESC (draaien van de koepel)
    - 2 multi switches (lichten enz.)

    Ik ben tevens ook op zoek naar een goeie geluidsmodule.
    Als er dus iemand is die weet waar ik zoiets kan kopen dan mag die me dit steeds laten weten. ;)



    Gr. Droop

  17. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.502
    Locatie:
    Nieuwegein
    hoi droop.

    zoek eens op de USM RC. van beier elektronic in duitsland deze kan je zelf in programmeren

  18. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Bedankt Alwin.

    Ik ga direkt aan de slag. :)


    Gr. Droop

  19. timvaneert

    timvaneert Guest

  20. Droopy'ke

    Droopy'ke verslagschrijvers

    Lid geworden:
    21 apr 2003
    Berichten:
    3.460
    Locatie:
    Vlaanderen
    Hoi Tim,

    Bedankt voor de tip.

    Zijn die modules ook van op afstand hoorbaar?

    Gr. Droop
