Bouwverslag Batavia 2019

Discussie in 'Bouwverslagen historische schepen' gestart door Fred Wormsbecher, 16 mrt 2019.

  1. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Zo na jarenlang (35 ofzo) toch weer begonnen met het bouwen van een Historisch zeilschip, de Batavia.
    Nu toch maar eens een bouwverslag maken van wat ik allemaal aan het doen ben en waar ik dan tegenaan loop.

    Om te beginnen zag de inhoud van de doos er geweldig uit en waren de spanten e.d. mooi laser gesneden, dat is wel een vooruitgang ten opzichte van 35 jaar geleden, toen moesten we alles nog uitzagen...

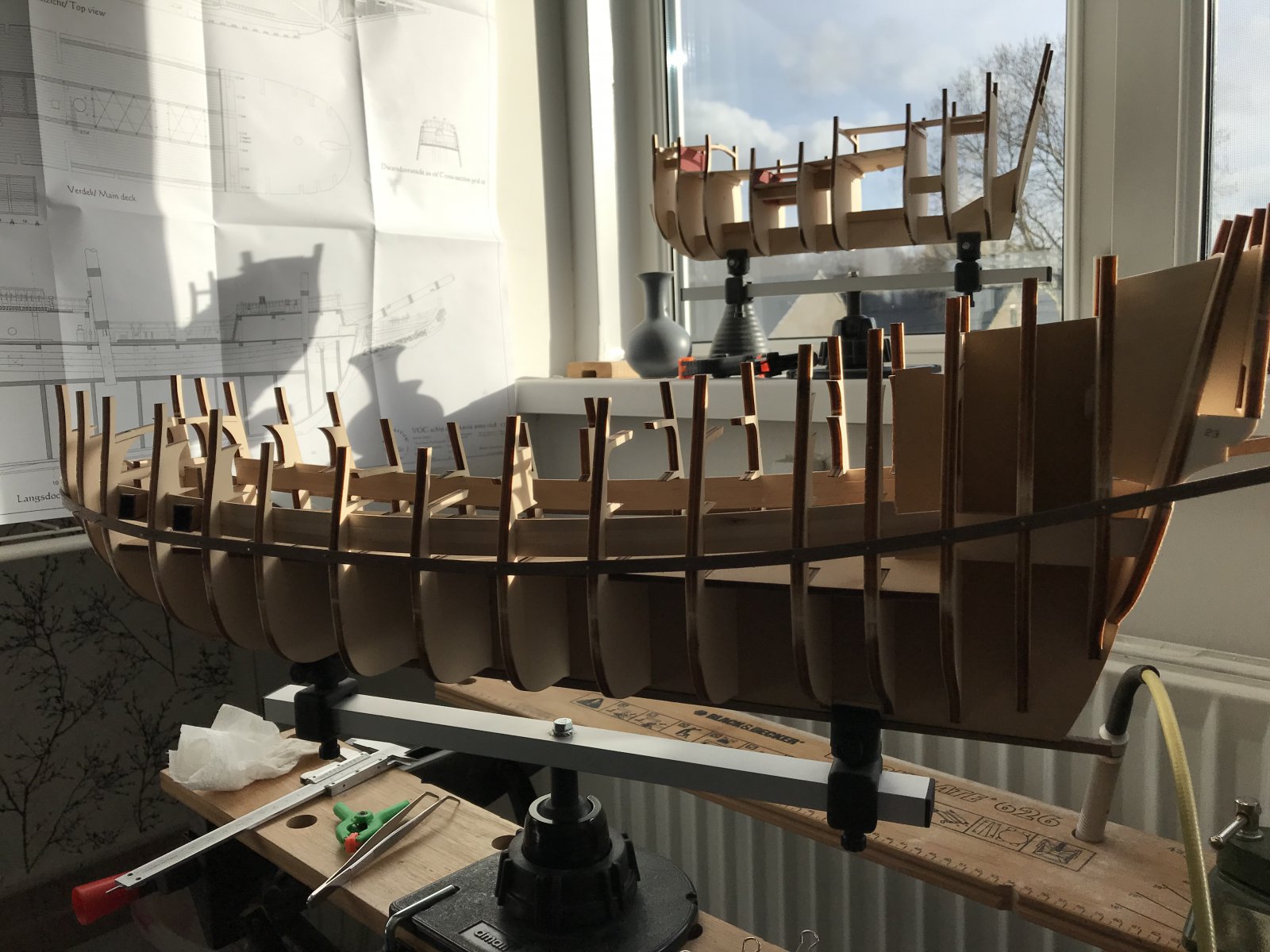

    Eerst de spanten haaks op de kiel zetten en de latjes aan de binnenkant aanbrengen waar de kanonspoorten op moeten komen.
    en dan de kanonspoorten aanbrengen en zorgen dat ze in een mooie ronde lijn lopen

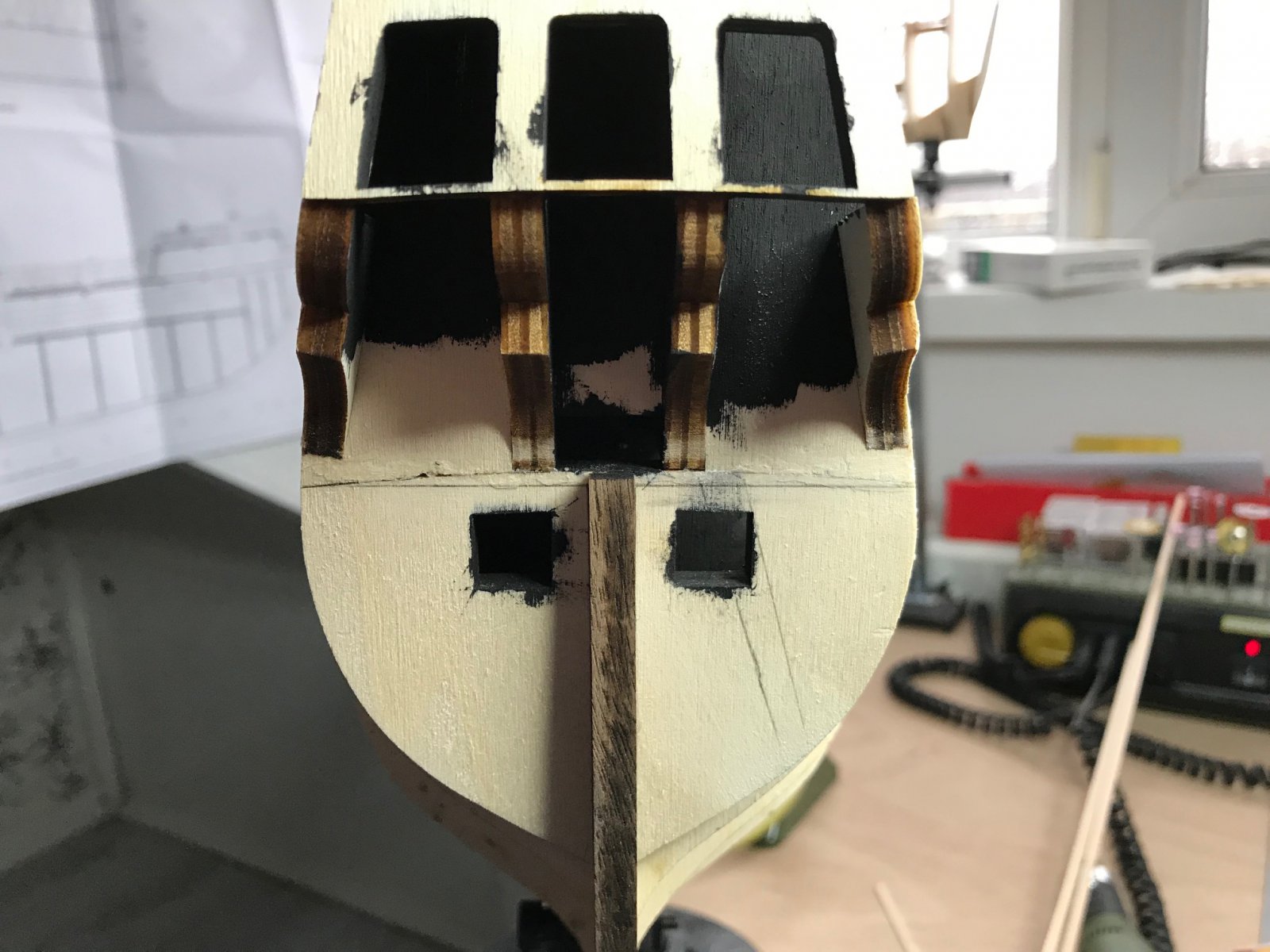

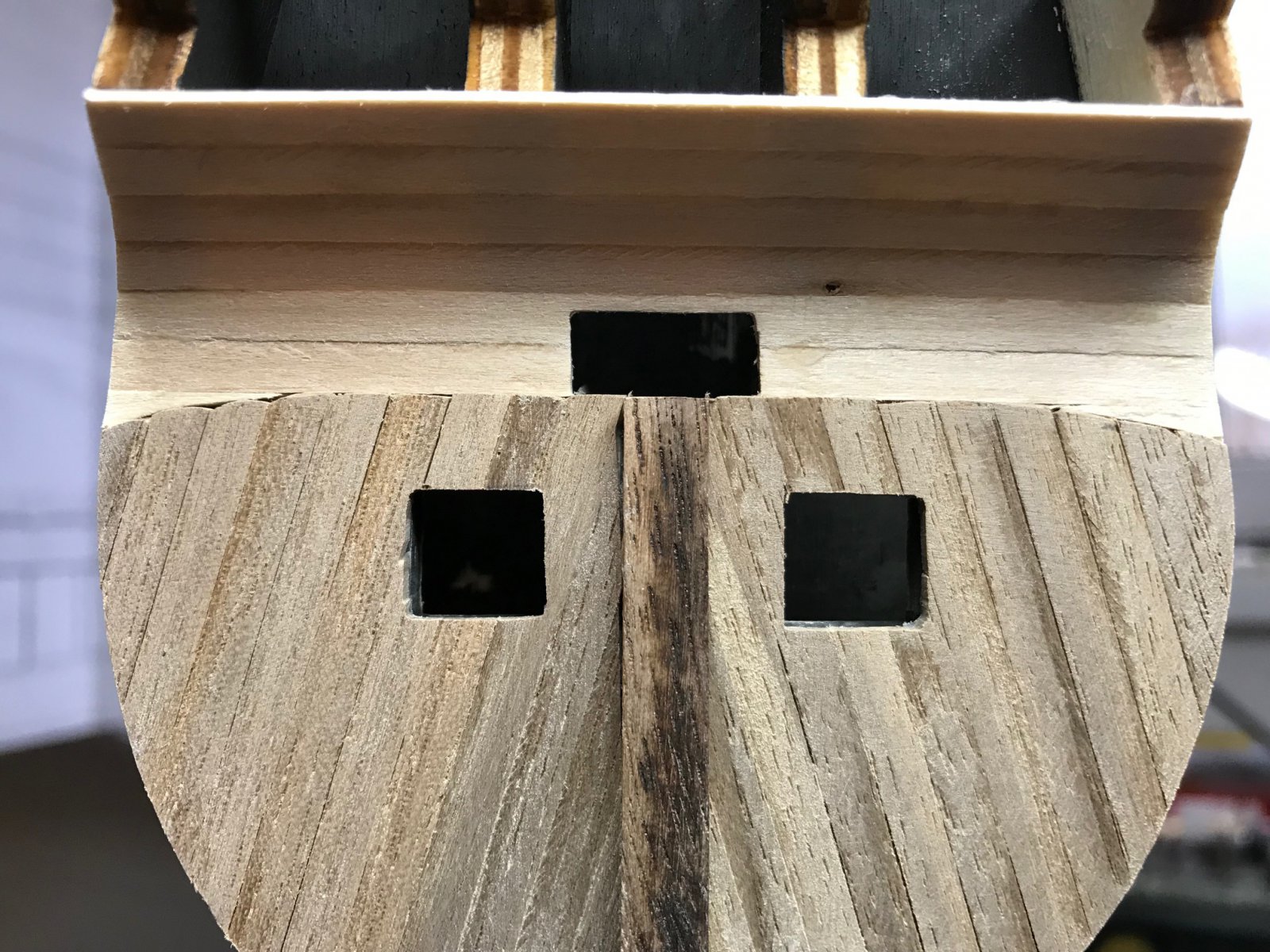

    Nu eerst de achterkant van het schip bekleden zodat straks de boeg netjes aansluit

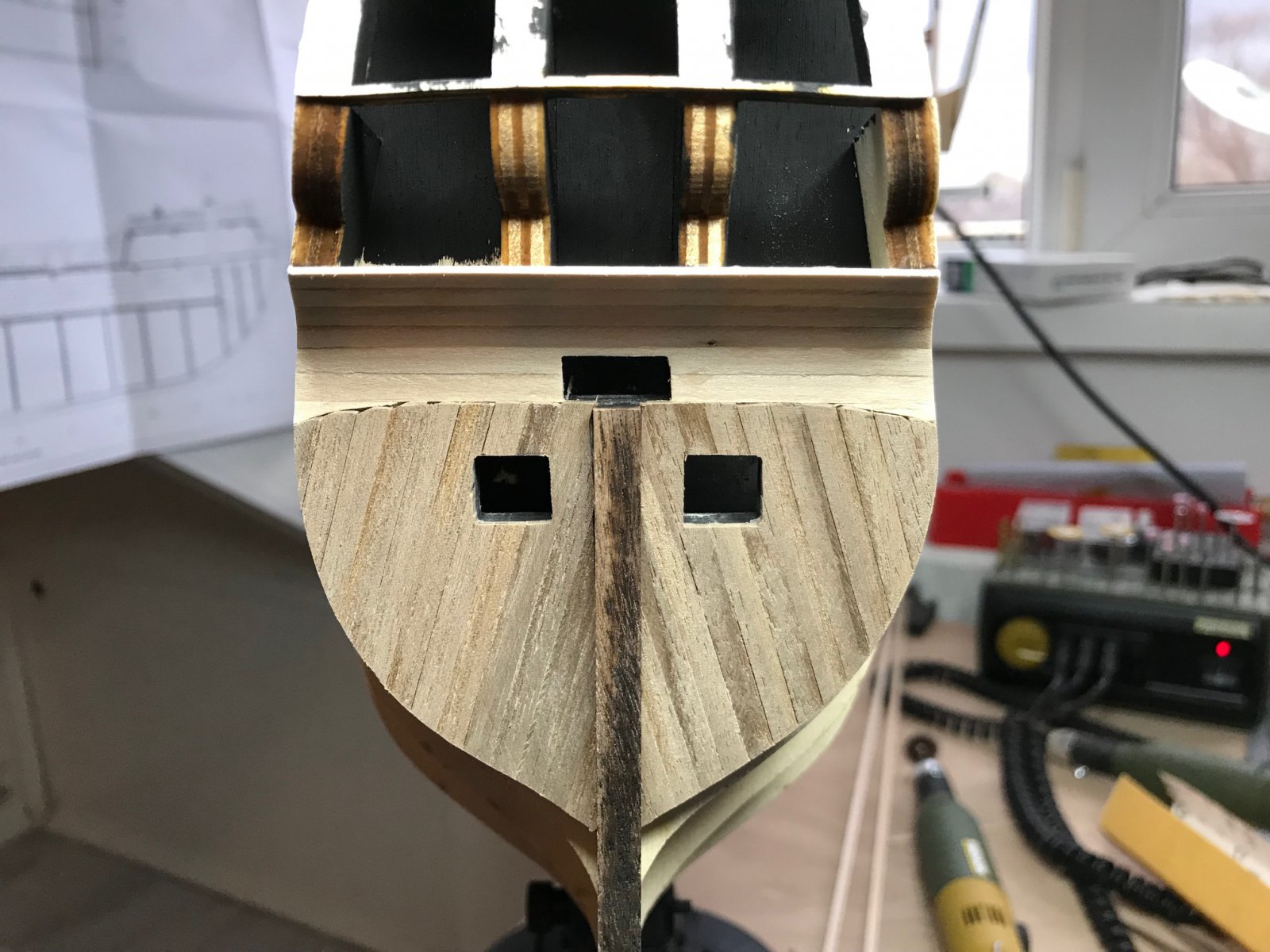

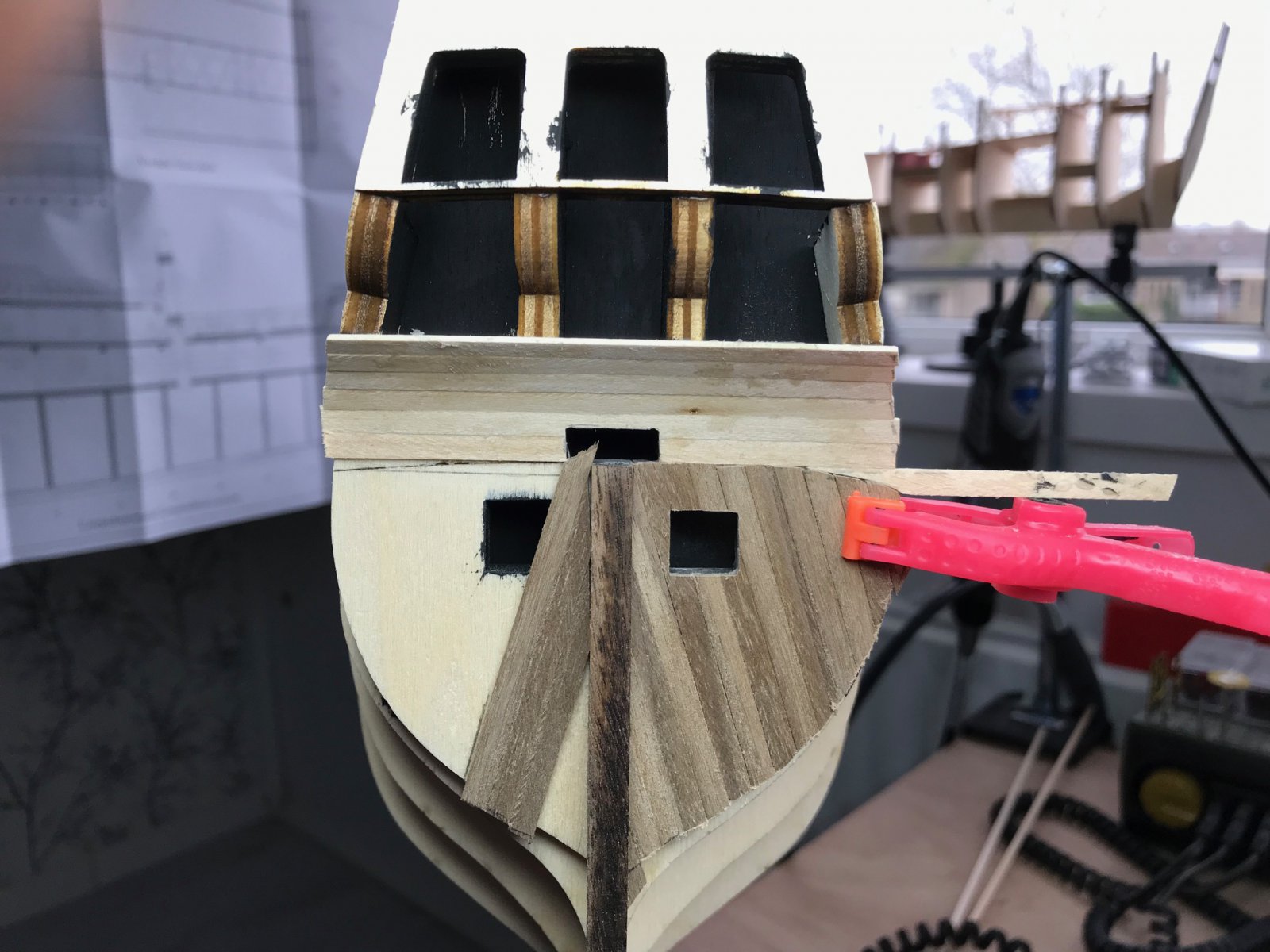

    8.jpg 10.jpg 11.jpg 12.jpg

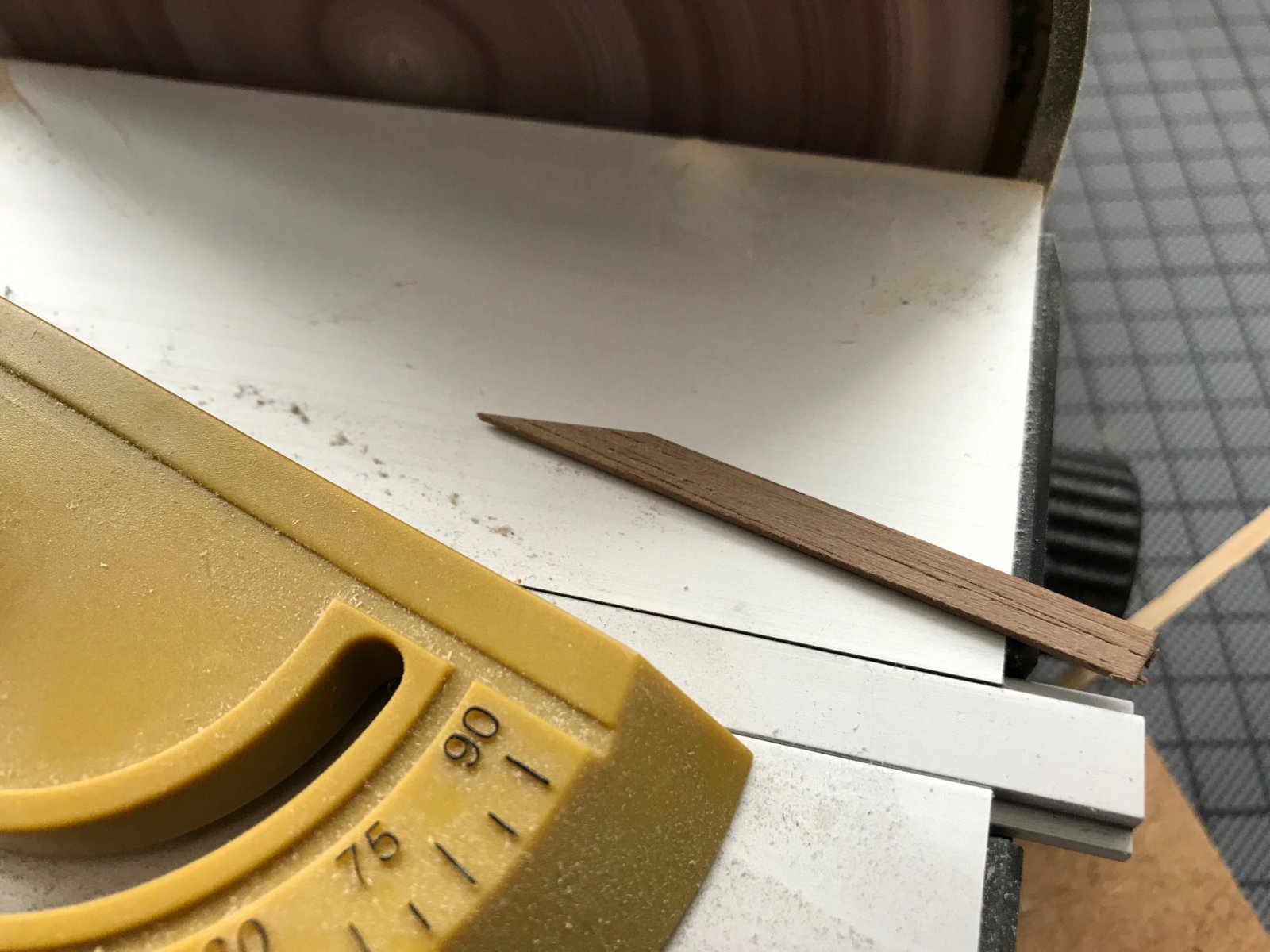

    En dan zie je pas het voordeel van de mooie Proxxon schuurmachine om de 72 Graden afschuining te maken

    Omdat ik de luiken op dek A open wil laten (waarschijnlijk ga ik ook verlichting aanbrengen en kan dan daar eventueel de batterijen in kwijt) het onderdek netjes met latjes bedekt en de zijkanten dicht gemaakt zodat je als je door het luit kijkt ook alles netjes gebeitst en geschilderd is.

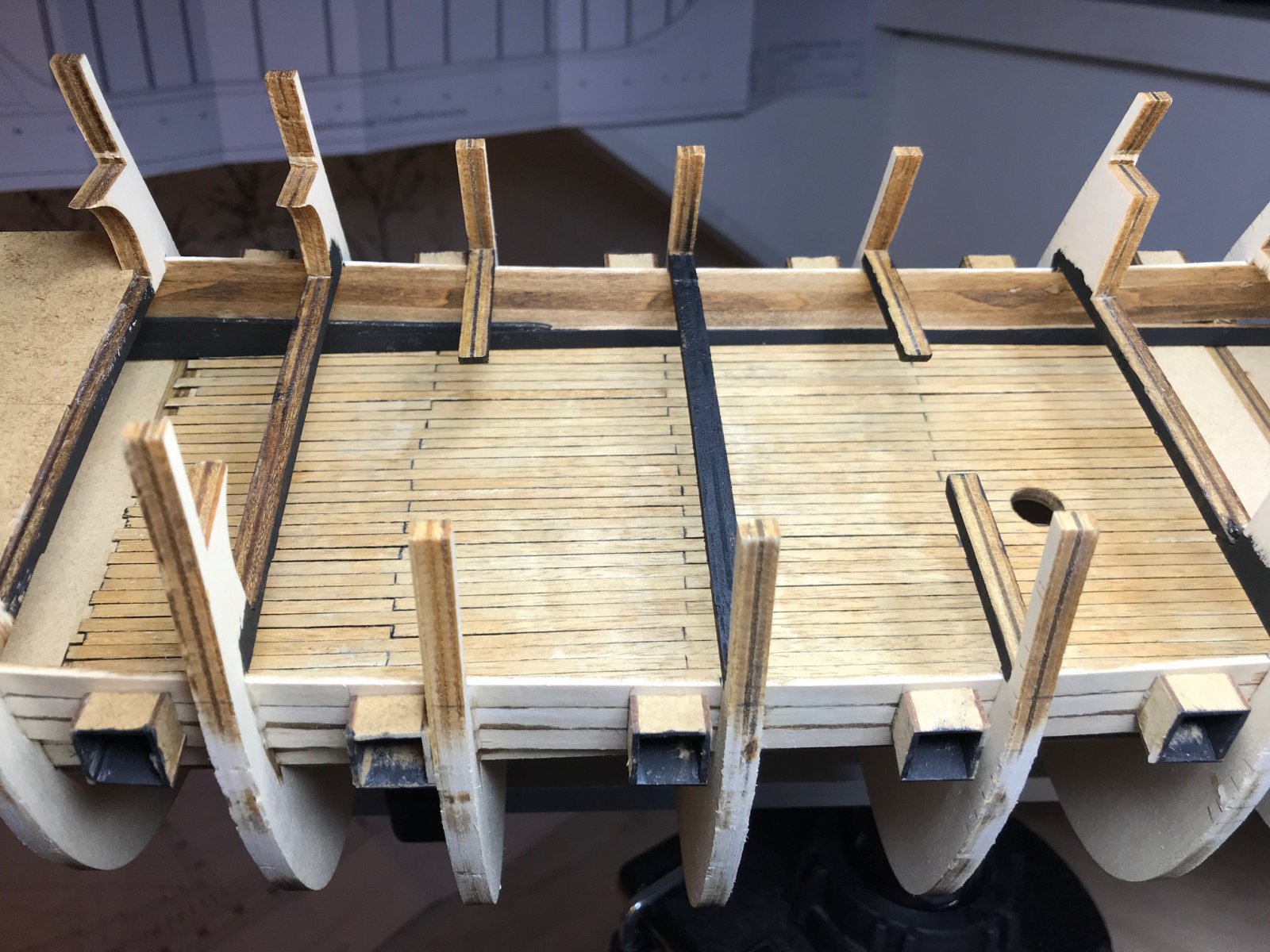

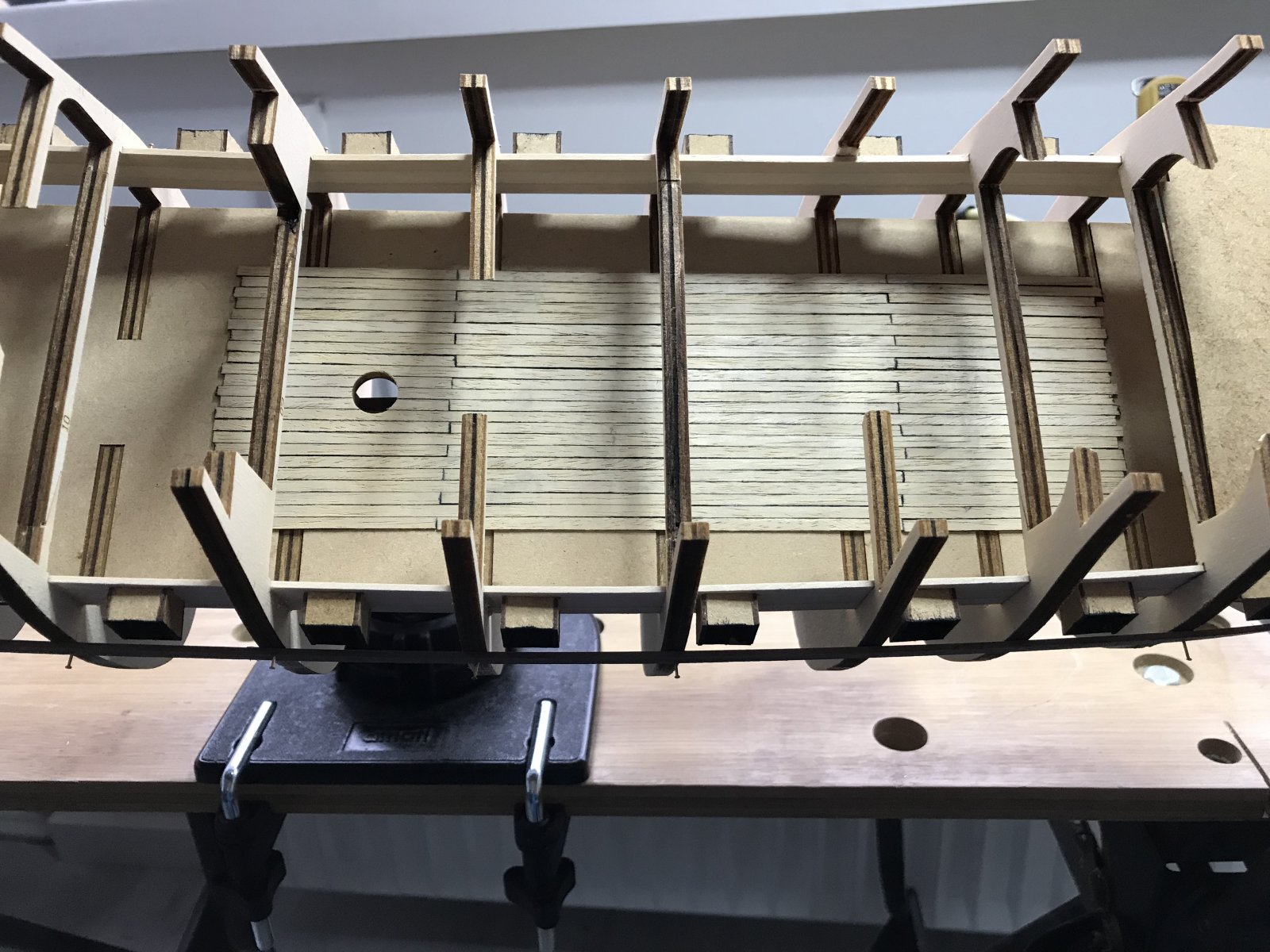

    6.jpg 14.jpg


    Bijgevoegde bestanden:

    • 3.jpg
      Bestandsgrootte:
      267,1 KB
      Weergaven:
      393
    Laatst bewerkt: 16 mrt 2019
    SjorsZ en TIMBERWOLF vinden dit leuk.
  2. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    De eerste fout die ik gemaakt heb is om niet de lijntjes van de beplanking van de romp op her eerste spant af te tekenen voordat ik de balsa opvulling had geplaatst.
    Hierdoor had ik het natuurlijke verloop van de beplanking aangehouden en liep de beplanking mooi omhoog.
    Na bestudering van meerdere bouwverslagen zag ik dus dat de beplanking niet echt omhoog hoorde te lopen.

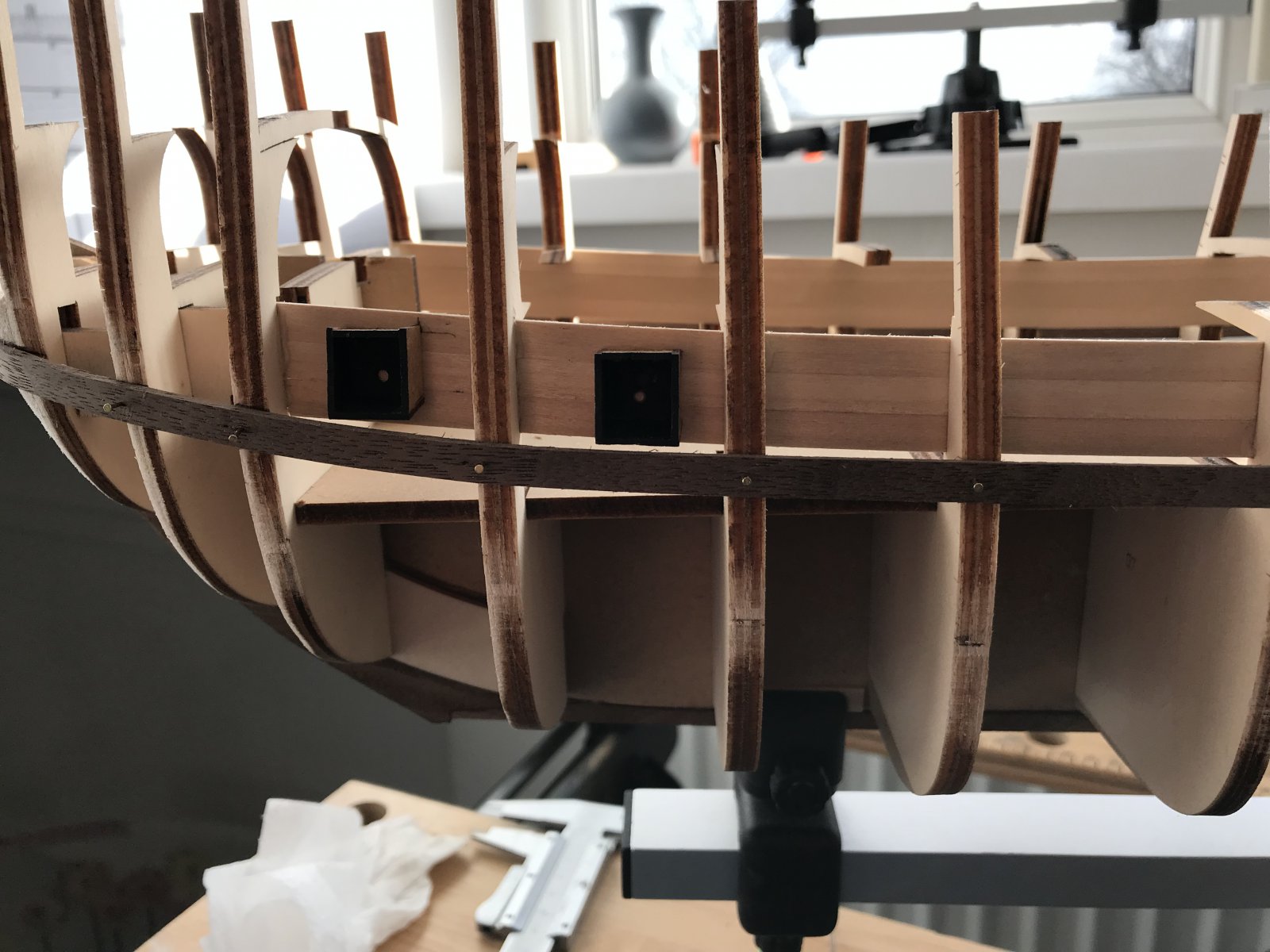

    3.jpg 4.jpg 5.jpg
    Dus alles maar weer gesloopt, had er ondertussen al wel 4 planken aan beide zijden opzitten.
    Spanten weer netjes lijmvrij gemaakt en gaan voor een nieuwe start.

    Is er iemand die kan aangeven of mijn beplanking op deze manier wel goed loopt aan de voorkant van het schip?

    SjorsZ en *Hans* vinden dit leuk.
  3. amazone

    amazone

    Lid geworden:
    3 aug 2009
    Berichten:
    2.445
    Locatie:
    vosselaar
    dat ziet er op het eerste zicht goed uit hoor
    het moet evenwijdig met het luizenplecht lopen en dat is bij jou het geval denk ik

  4. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Ja dat dacht ik zelf ook.
    Dank voor je reactie!

    Fred

  5. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Fred, nu staat het verslag daar waar het hoort:):)
    Ik denk dat je nu aardig uitkomt, het bovenste "gebeitse" berghout komt bovenin gelijk te zitten met de luizenplecht...
    Je hebt nu de eerste geplaatst dus totaal komt hier nog 38 mm op (6,6,3*4,4,6 en 4 mm
    Om exact uit te komen kun je nog altijd iets verjongen
    Let ook op de luizenplecht deze dient met balsa nog omhoog gebracht te worden

    Ik neem aan dat je ook het verslag van Danny al gezien hebt
    https://www.modelbouwforum.nl/threads/bouwverslag-kolderstok-voc-retourschip-batavia-1628.234841/
    Hier staan op de derde pagina duidelijke foto´s

    Succes verder
    Koos

  6. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Koos ja die heb ik ook gelezen en vandaar dat ik alles had gesloopt en opnieuw ben begonnen met de beplanking.
    Ik denk dat alles nu ook beter uitkomst.

    Dank voor je reactie!

    Fred

  7. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein

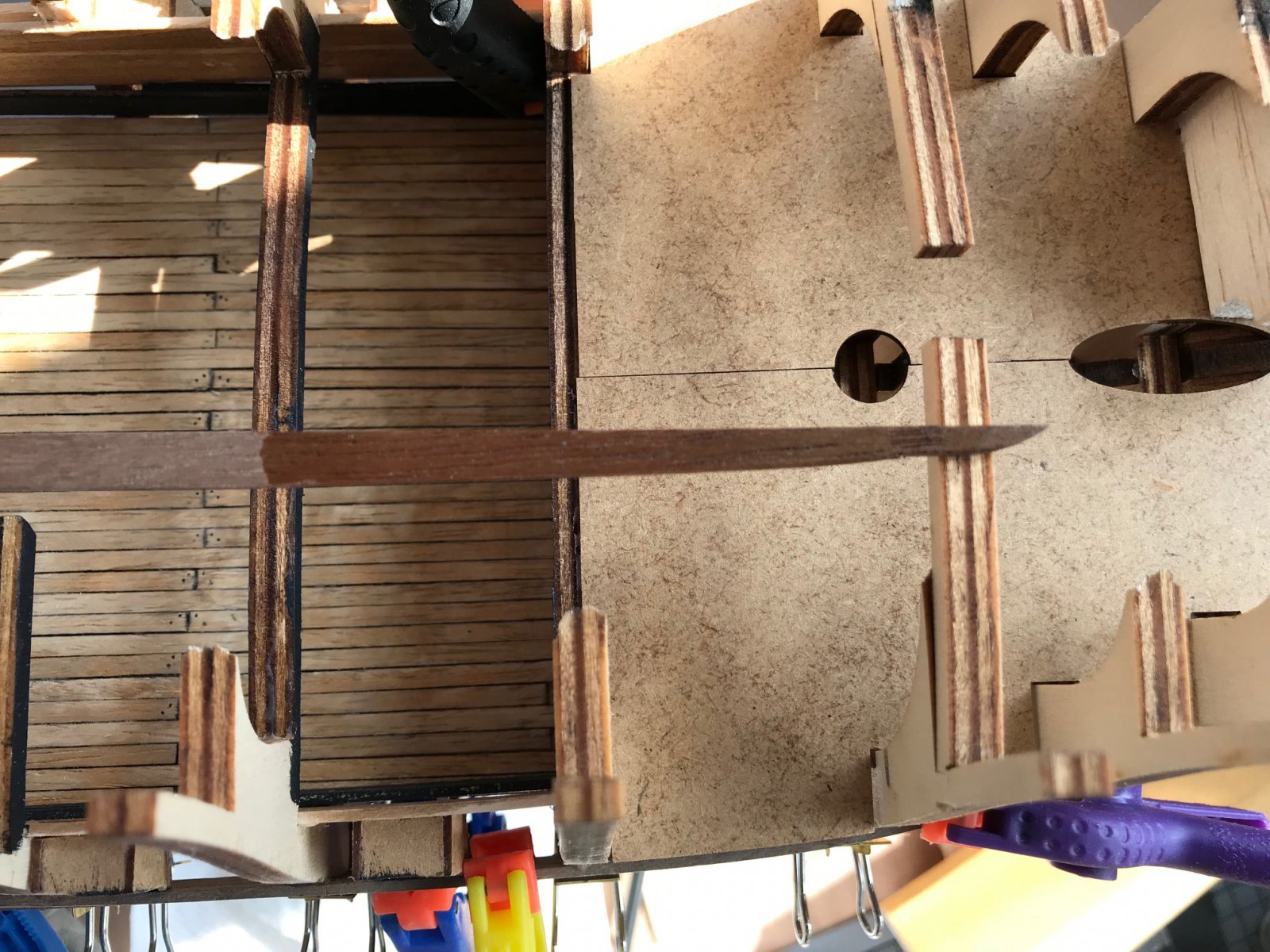

    Toch maar netjes de lijn van het hout gevolgd en de kleur van de satijnlak getest op een boeglatje.
    De bovenste 4 latjes om de kanonsgaten maar een beetje verjongen.

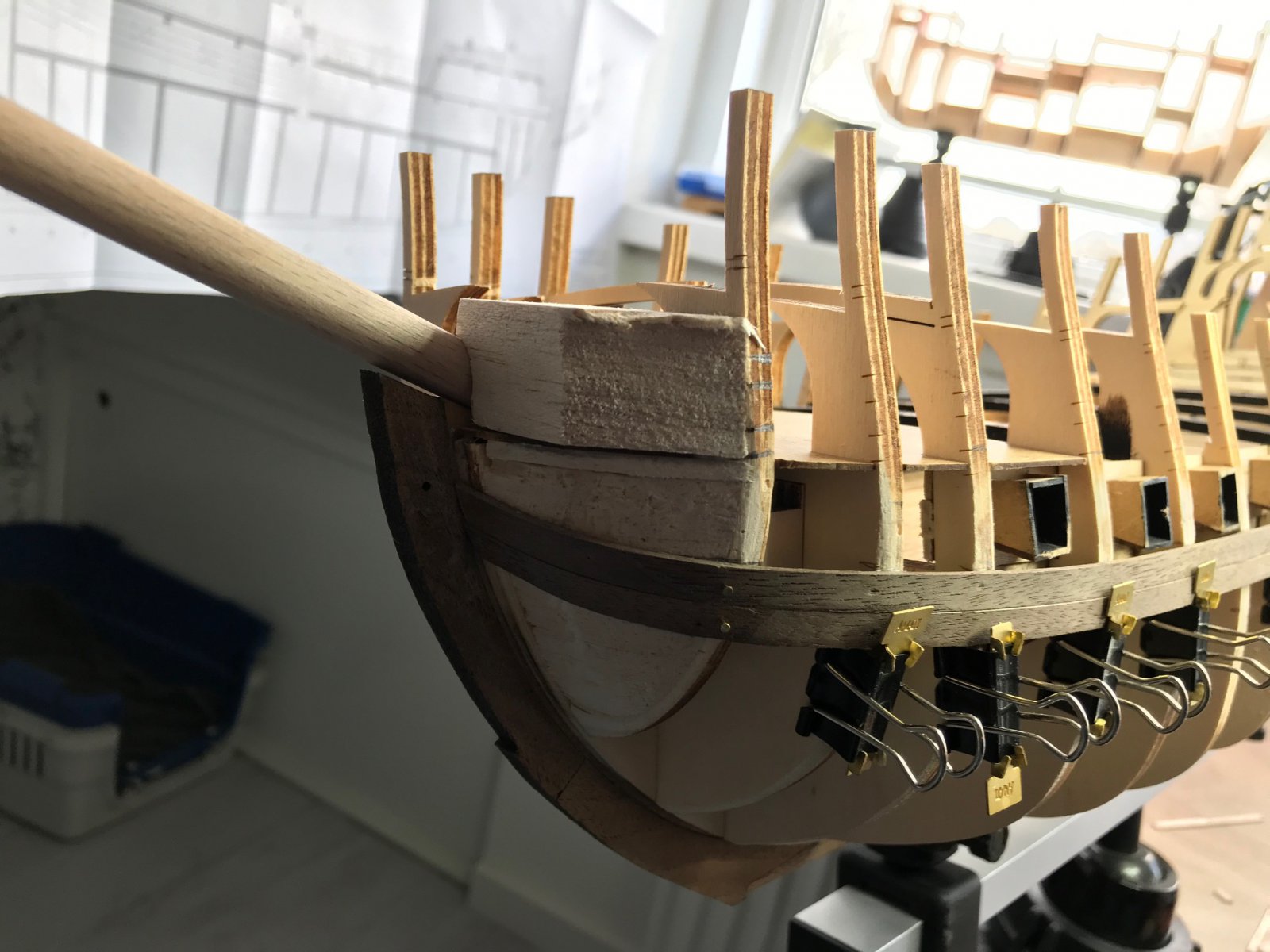

    17.jpg 18.jpg

    Hans Groenenberg vindt dit leuk.
  8. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein

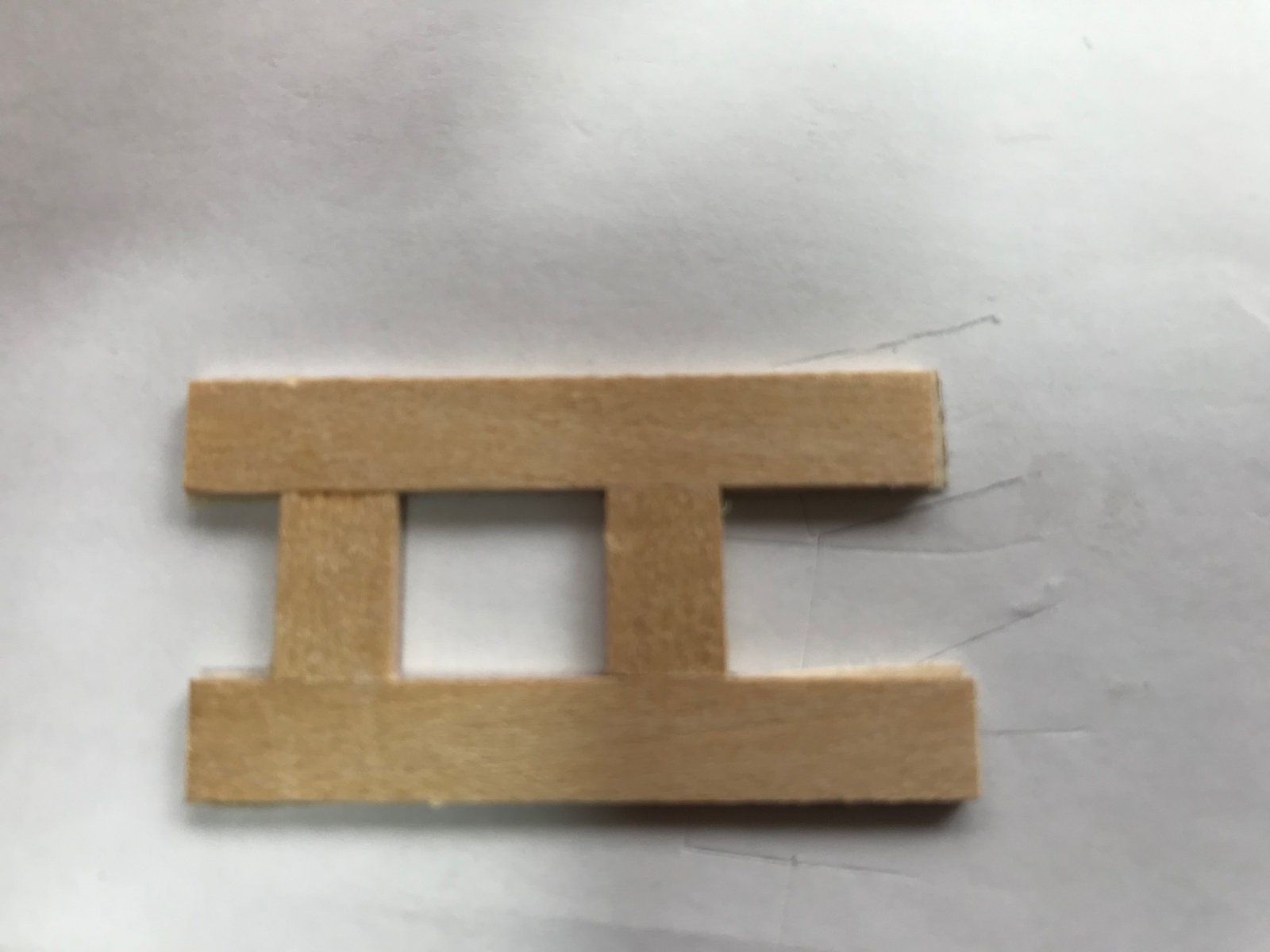

    Zo even(.....) een malletjes gemaakt voor de kanonspoorten.
    Wat een gepriegel! 19.jpg

    Jaques, Hans Groenenberg en *Hans* vinden dit leuk.
  9. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    6.063
    Locatie:
    Oud Beijerland
    Het zijn van die handigheidjes die bijdragen tot "gemakkelijk" bouwen. Succes met je schip!

    Fred Wormsbecher vindt dit leuk.
  10. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein

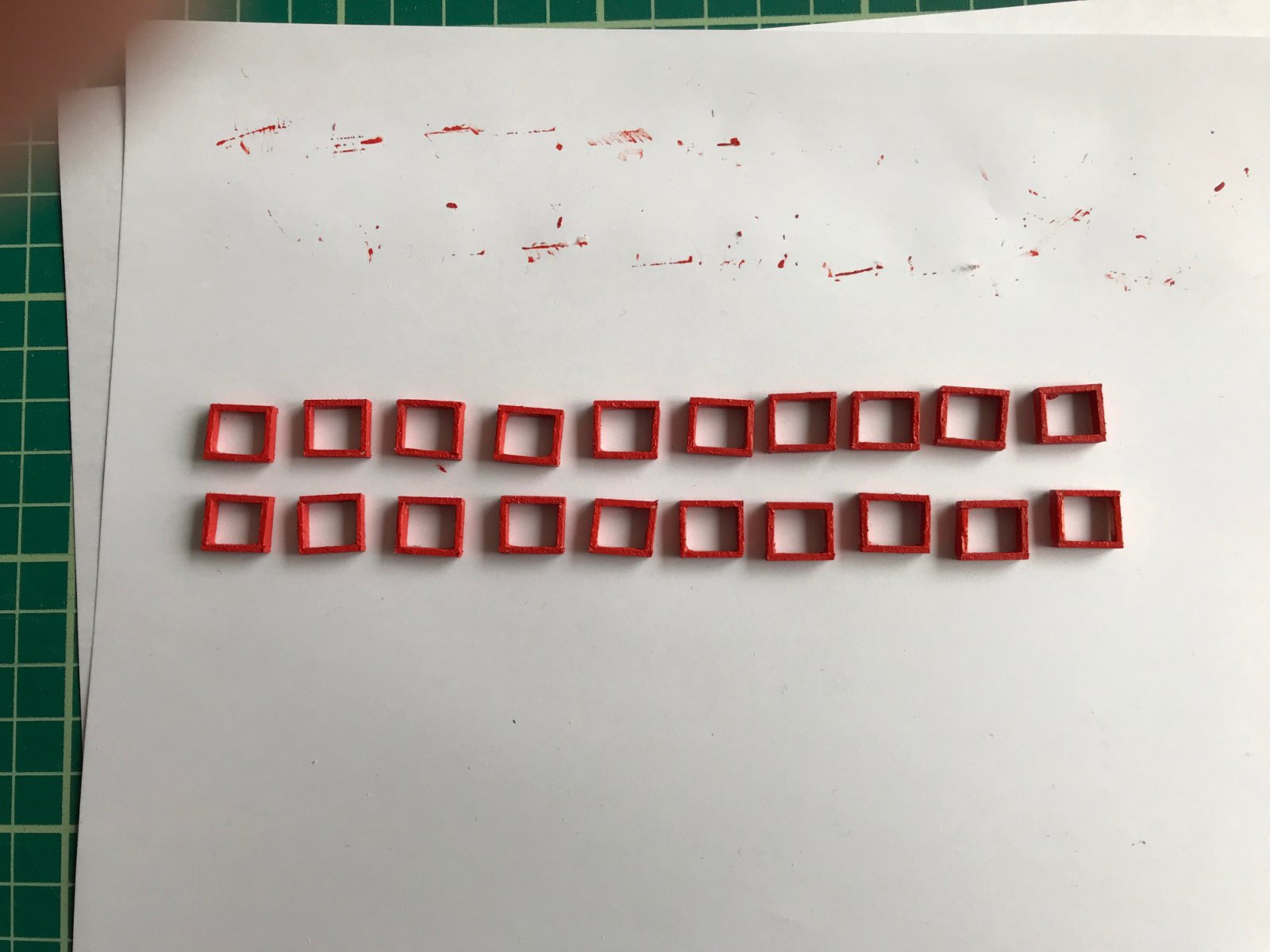

    en dan even in de kleur gezet

    Jaques vindt dit leuk.
  11. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Zien er netjes uit Fred, maarruhhh ik mis er twee????:D:D

    Laatst bewerkt: 22 mrt 2019
  12. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Ja daar was ik ook achter gekomen.
    Dacht hele eindelijk heb ik ze, maar helaas nog 2 te gaan.

    Pingu57 en Jaques vinden dit leuk.
  13. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein

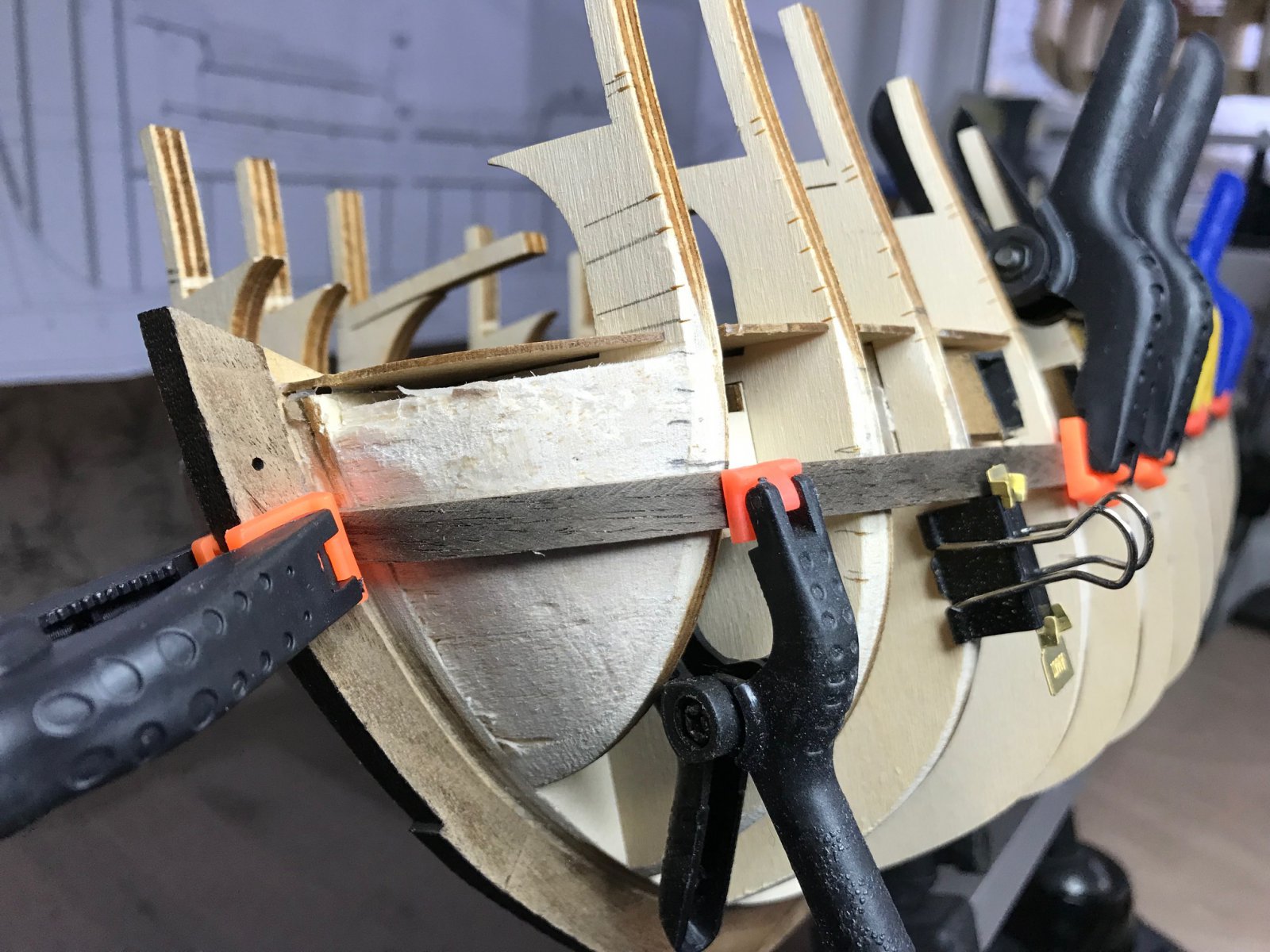

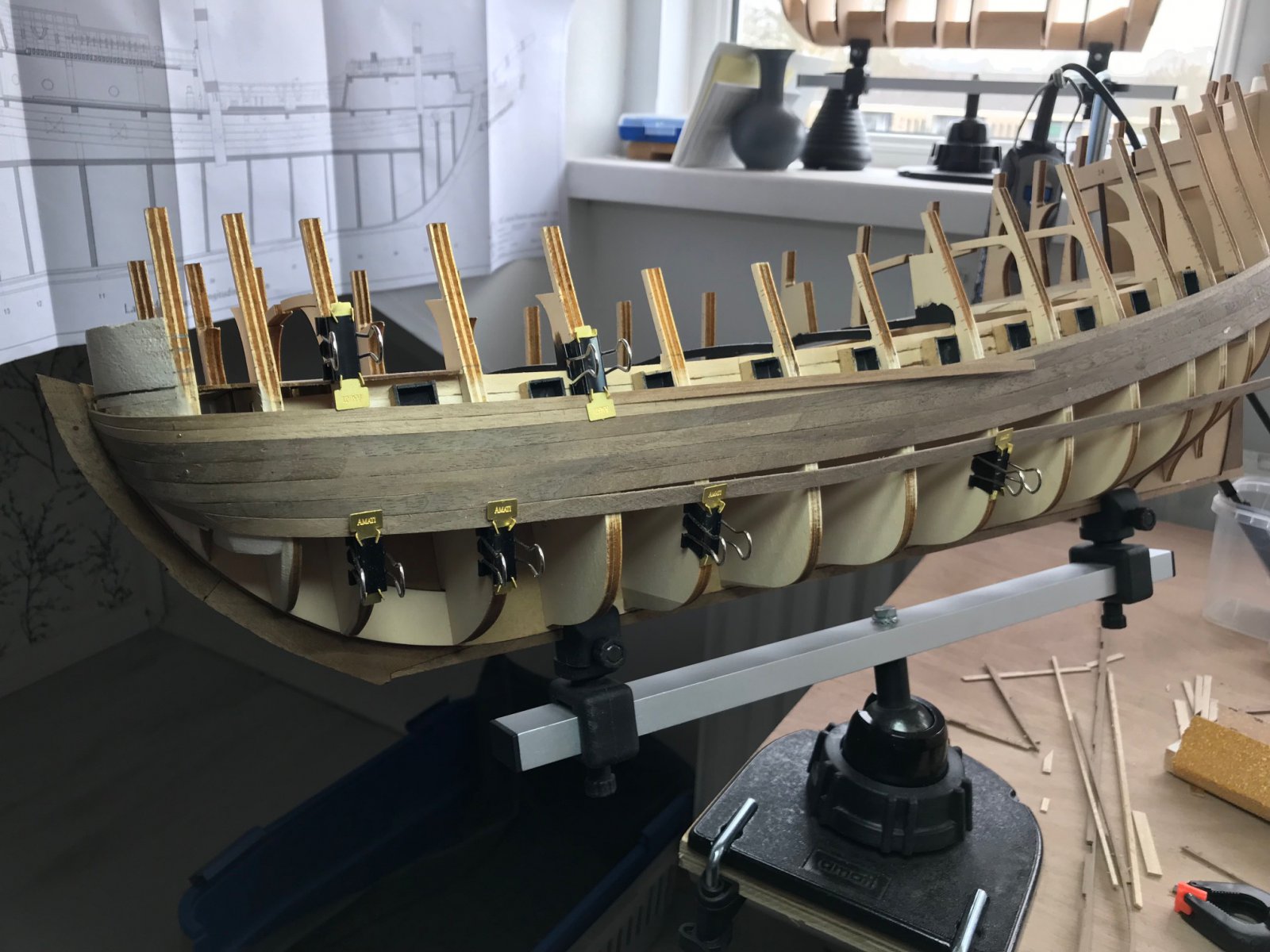

    en we gaan gestaag verder met het bekleden van de romp.
    Goed doordrenkte latten maken het werk makkelijker.
    Ik gebruik nu Bison D2 rapide houtlijm maar laat toch wel wat lijmresten achter, deze maak ik wel gelijk schoon.
    Weet iemand of er een betere soort lijm is om dit te kunnen doen?


  14. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Gewone houtlijm doet het uitstekend Fred, en inderdaad de restanten gelijk wegvegen.

    Fred Wormsbecher vindt dit leuk.
  15. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Zelf gebruik ik al jaren D2 witte houtlijm en ik ben daar zeer tevreden over, eenmaal uitgehard is de verbinding ijzersterk. Dus er zal best wel andere lijm zijn, maar of er ook betere is dat geloof ik niet echt. Je kan ook nog D3 gebruiken, dat is watervast maar zeker niet beter. Als je veel lijmresten hebt is dat vaak een teken dat je teveel lijm gebruikt, een dun laagje voldoet uitstekend en D2 is vrij gemakkelijk te verwijderen met bijv. een vochtig doekje dat is wat lastiger met de D3 omdat deze lijm dus watervast is. Dus zoals Peter hierboven schrijft, gewoon witte houtlijm blijven gebruiken zou zeker ook mijn advies zijn.

    Op de foto is te zien dat je latten er netjes opzitten, wel op tijd de gangen bij de boeg wat verjongen om schotelen te voorkomen...

  16. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Dank voor je advies.
    Ik gebruik nu D2 maar als het hout een klein beetje vochtig is plakt het niet.
    D3 daar heb ik mij nog niet toe aan kunnen zetten, zeker omdathet watervast is.

    Fred

  17. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Dat klopt Fred, je hout moet wel goed droog zijn voor je gaat lijmen met D2, (omdat het oplosbaar is met water) maar dat geld voor nagenoeg iedere lijm.

    Fred Wormsbecher vindt dit leuk.
  18. Freubelaer

    Freubelaer

    Lid geworden:
    5 feb 2016
    Berichten:
    312
    Locatie:
    Venray
    Met secondenlijm (cyanoacrylaat) kun je vochtig hout lijmen.

  19. Fred Wormsbecher

    Fred Wormsbecher

    Lid geworden:
    15 dec 2016
    Berichten:
    50
    Locatie:
    Nieuwegein
    Klopt maar met mijn dikke vingers zitten die er ook gelijk aan vast!

  20. Freubelaer

    Freubelaer

    Lid geworden:
    5 feb 2016
    Berichten:
    312
    Locatie:
    Venray
    Indien je een heel dun doseertuitje gebruikt zou je zelfs daar geen probleem mee moeten hebben .
