Bouwverslag Blejzyk Faun

Discussie in 'Zweefvliegen' gestart door Eric R, 13 mrt 2019.

  1. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Alweer een tijd geleden dat ik een verslagje heb geplaatst.
    En aangezien mijn Ridge Runt aan vervanging toe is, ben ik op zoek gegaan naar een goede vervanger.

    Ik wil een klein zwevertje (max 1,5mtr) welke goede allround eigenschappen moet hebben.
    Hoofdzakelijk voor aan de helling, dus de optie om ballast te kunnen meenemen is een must.
    Ik wil niet de hoofdprijs, maar wel goede kwaliteit (budget vliegklaar onder €250)
    Ook wil ik niet al te veel zelf moeten bouwen, gezien mijn beschikbare tijd en er een deadline ligt voor een trip naar de Vogezen.

    Na een tijdje zoeken kwam ik op een Poolse site http://www.blejzyk.pl/en/ (een soort Art Hobby) veel keus aan modellen en ook nog eens de mogelijkheid om eigen configuraties samen te stellen, zoals; 3 soorten rompjes, verschillende profielen mogelijk, X of V staart, wel/geen flaps, ect..

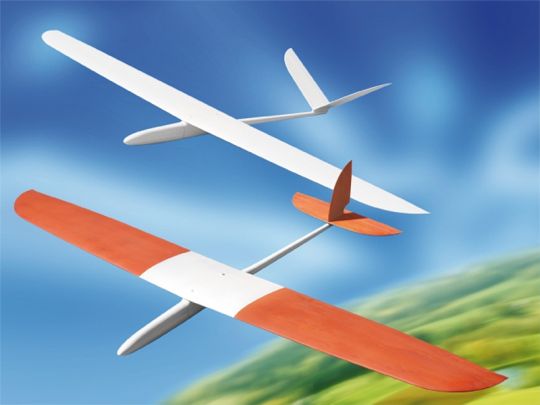

    Na een mailtje was ik gelijk enthousiast en heb ik gekozen voor de Faun (het meest recente 1,5mtr ontwerp)

    Het wordt de Faun met een V-staart en opschuifbare nose cone, profiel wordt de S-6063 met full span ailerons.
    Na mijn bestelling moest ik 2 weken wachten, kistje was niet op voorraad en moest worden gemaakt.
    Maar na 2 daagjes de tracking volgen, stond de post-meneer voor de deur.

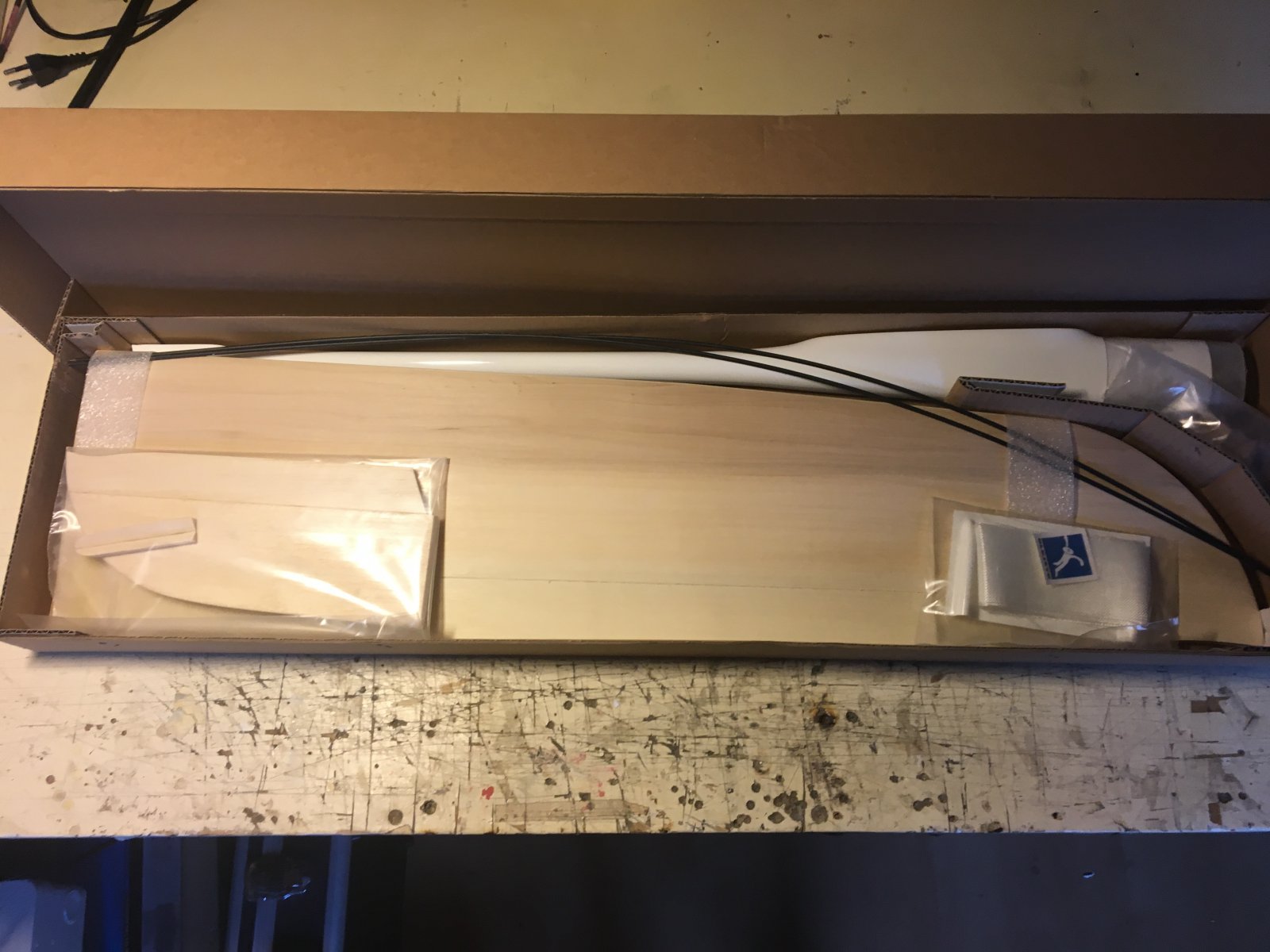

    Netjes ingepakt en geen schade

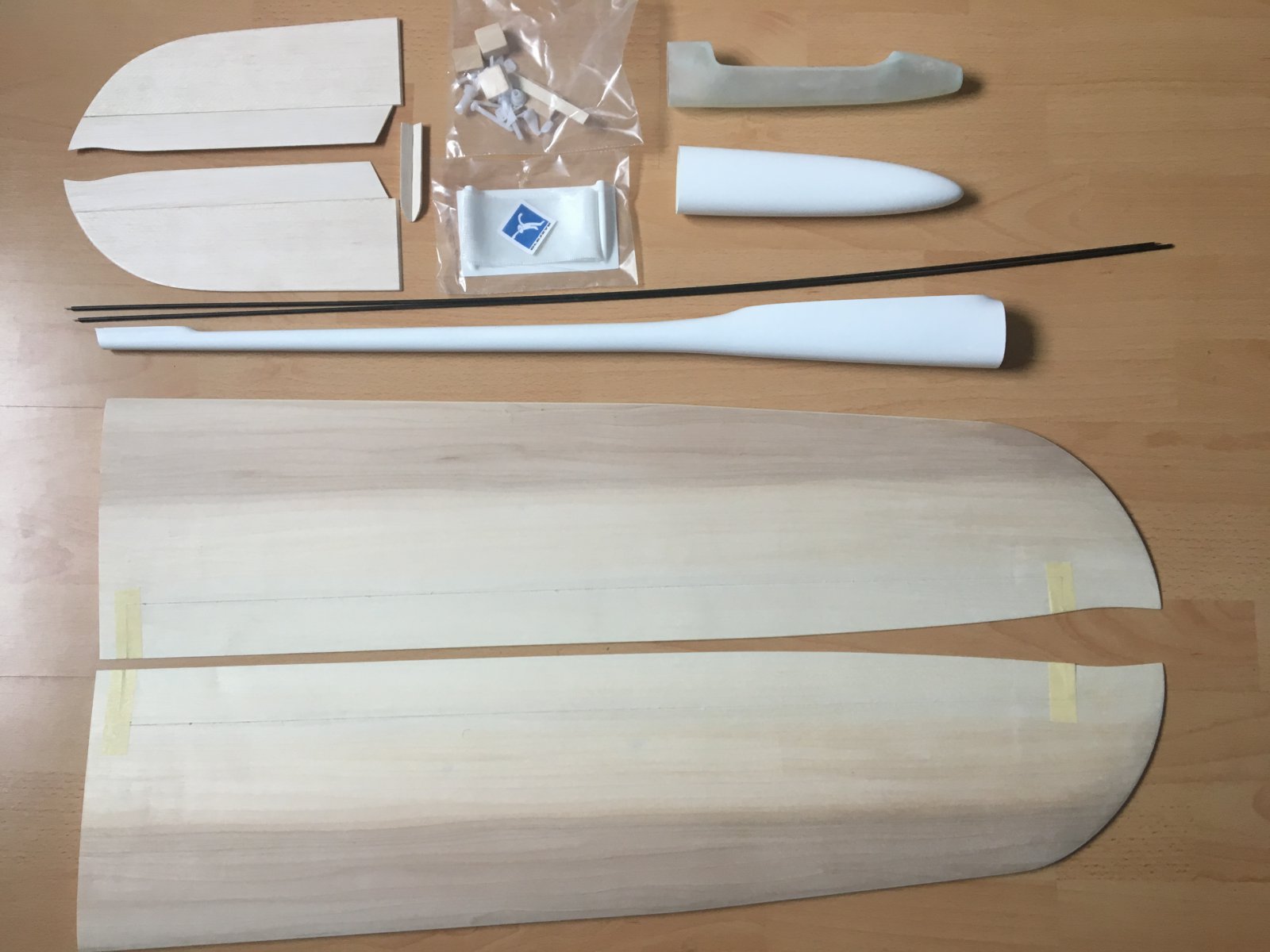

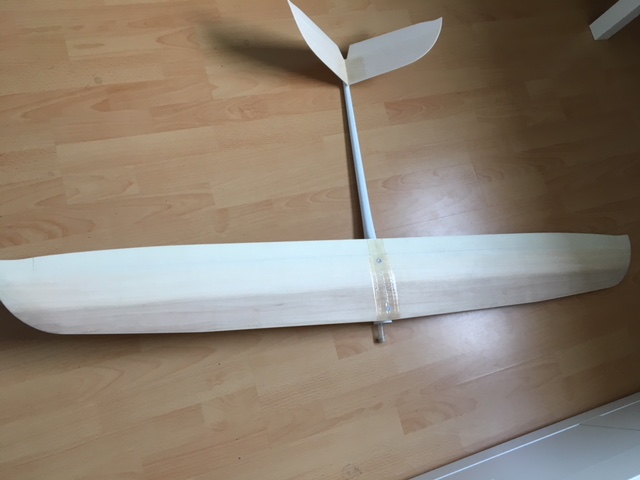

    Na alles goed te hebben bekeken is het duidelijk, man man wat een nette kwaliteit.
    Scharnieren zijn al gemonteerd, voorlijst van de vleugel heel mooi geschuurd, romp verstevigd met Carbon.
    Let vooral op de doorlopende nerf van de vleugel beplanking en de afwerking van de tips.

    Romp is voor zien van extra verstevigingen, het Carbon loopt tot aan het einde.

    Nu even verder verdiepen in de beschikbare (bouw) informatie en ik kan starten met de bouw.

    Wordt vervolgd ..........

    Laatst bewerkt: 16 mrt 2019
    Berrie, Lyckele, jve en 4 anderen vinden dit leuk.
  2. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Vanmiddag de eerste kleine dingetjes gedaan.

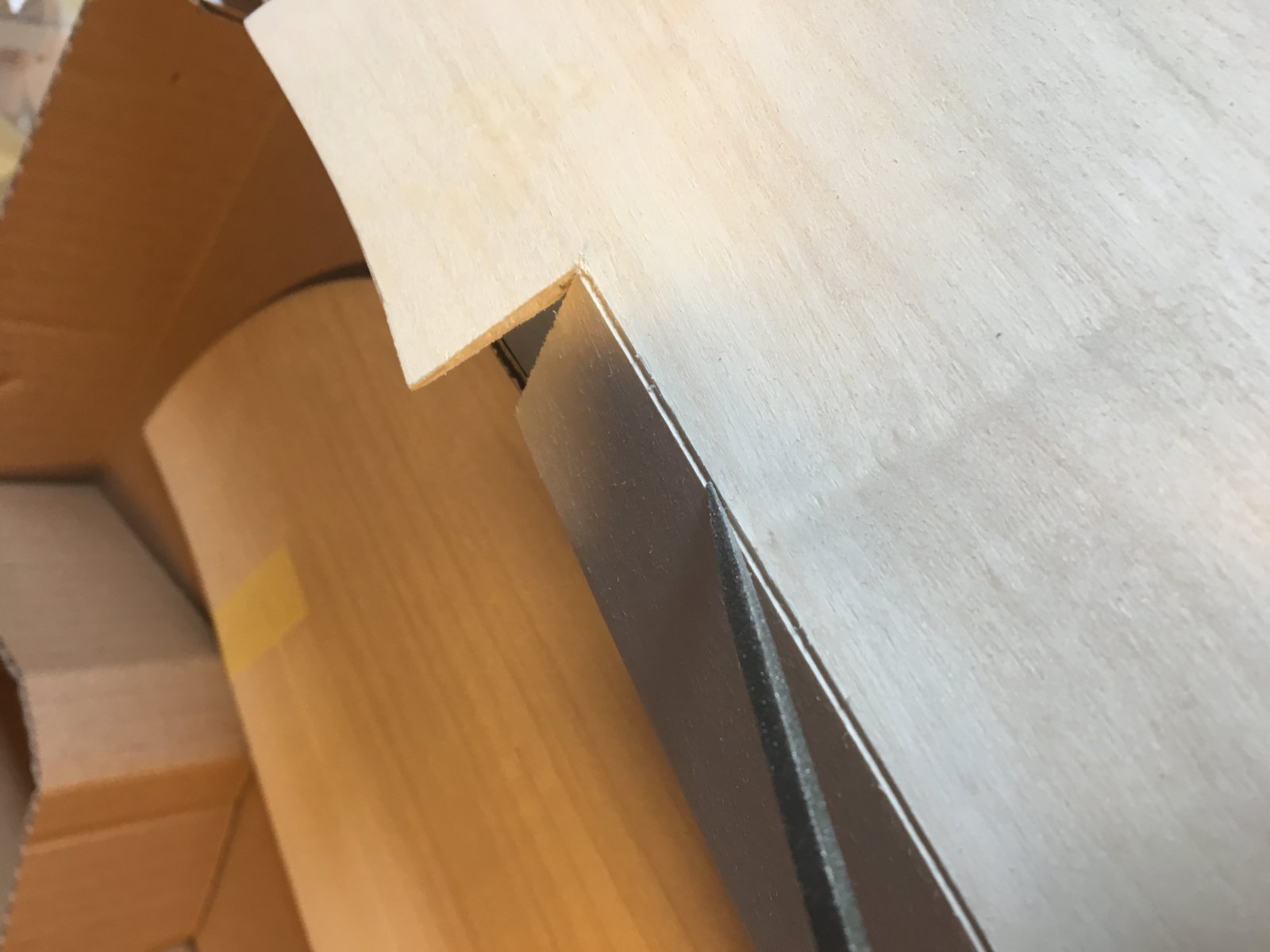

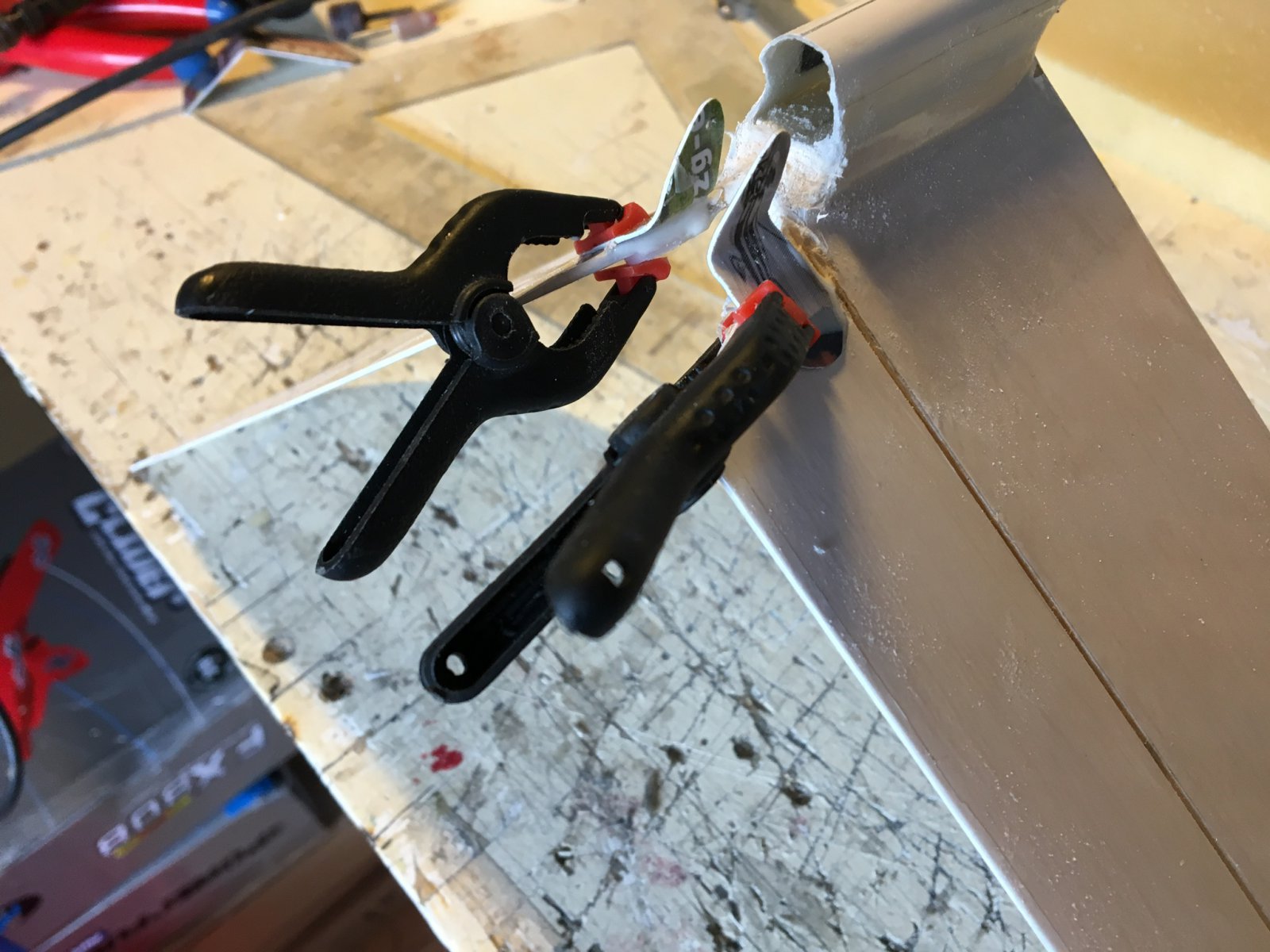

    De rolroeren liepen zwaar, dus maar gelijk de scharnierlijnen bewerken met een klein vijltje

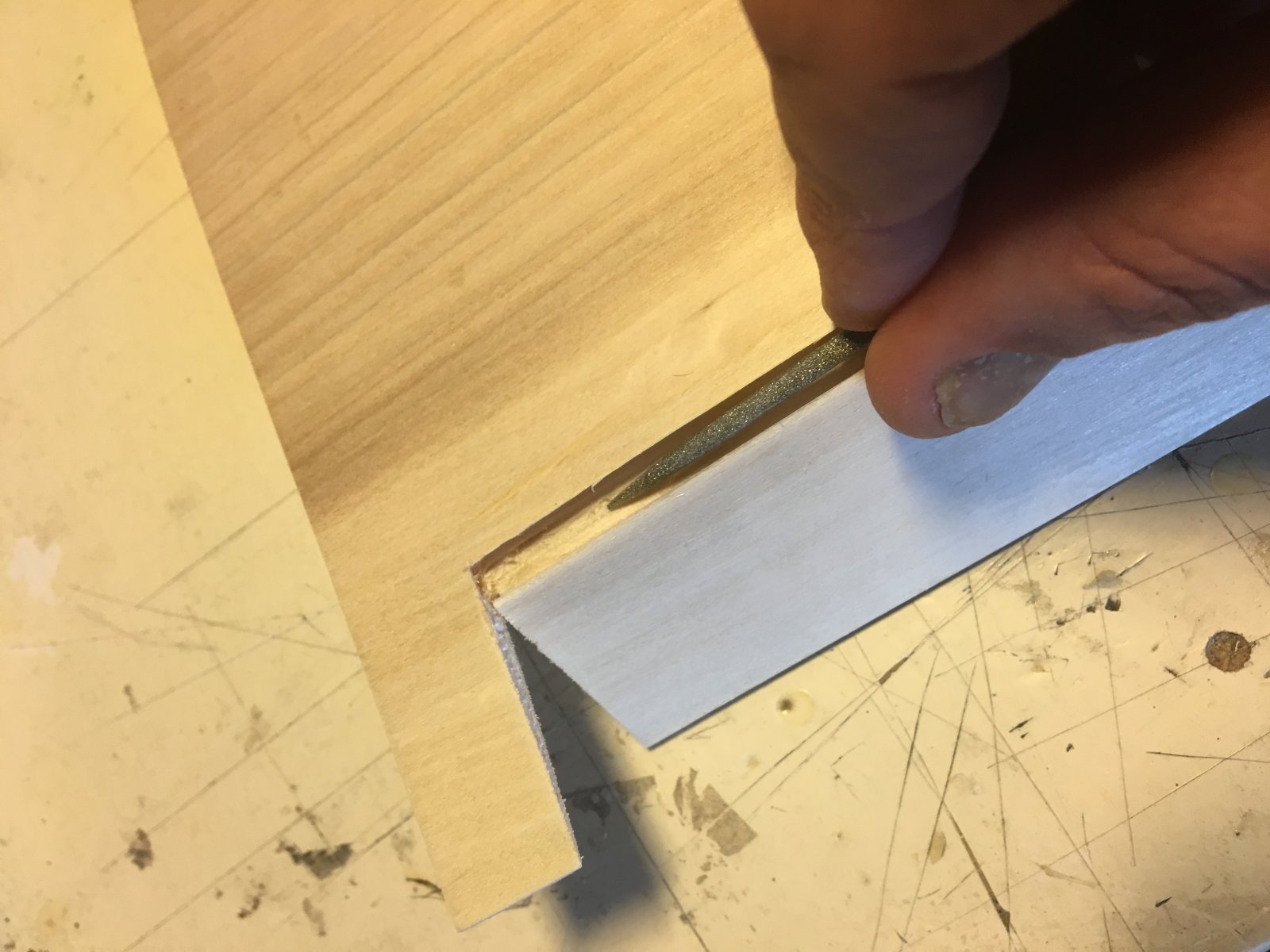

    Met een driekant-vijltje de bovenkant van het scharnier bewerken, wel zodanig dat je het kevlar scharnier niet beschadigd.


    En met een 4kant-vijltje de binnenkant, hier ook oppassen voor de dichtlip en kevlar.

    Berrie, Lyckele, jve en 1 andere persoon vinden dit leuk.
  3. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    Ik zag zaterdag bij de F3F wedstrijd bij Luc Van Tricht een kist van kuestenflieger
    http://www.kuestenflieger.de/modelle/nordkap_3.0/index.html
    Dit is een 3 meter model zééér fraaie vleugels van beplankt schuim reeds gelakt en werkelijk super strak.
    Ze hebben ook kleinere modellen, die moeten zeker ook de moeite waard zijn.
    En niet duur!

  4. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Het is inderdaad vergelijkbaar materiaal, maar als qua prijs 2x zo duur.
    Ik heb voor de Faun €135 betaalt

    Laatst bewerkt: 13 mrt 2019
    bgjbrok en jve vinden dit leuk.
  5. jve

    jve

    Lid geworden:
    4 mrt 2007
    Berichten:
    3.398
    Locatie:
    's-Hertogenbosch
    Leuk Eric, ben benieuwd hoe deze gaat vliegen. Succes met de bouw.

    Laatst bewerkt: 14 mrt 2019
    Eric R vindt dit leuk.
  6. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Weer een paar kleine dingentjes kunnen doen vandaag.

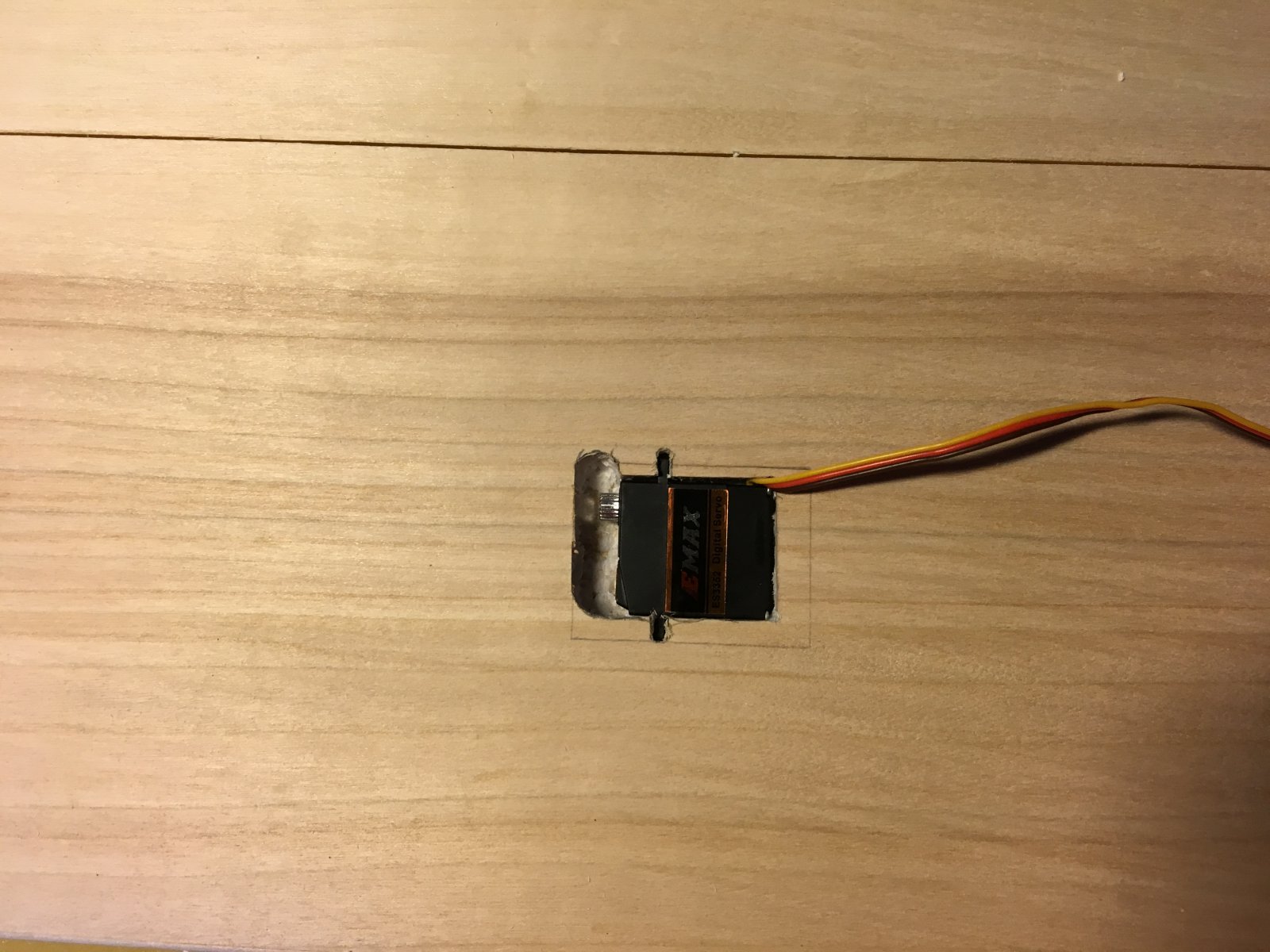

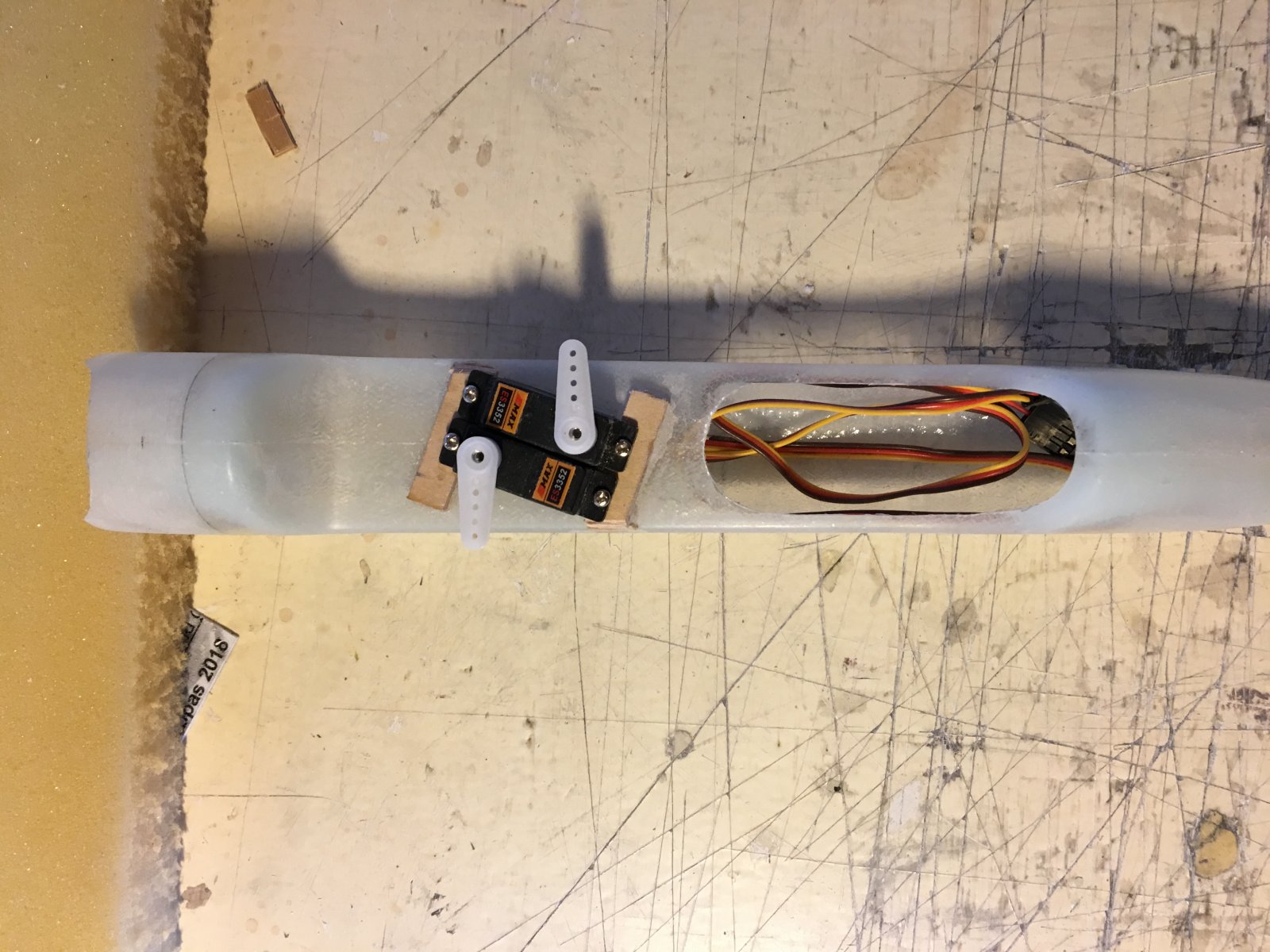

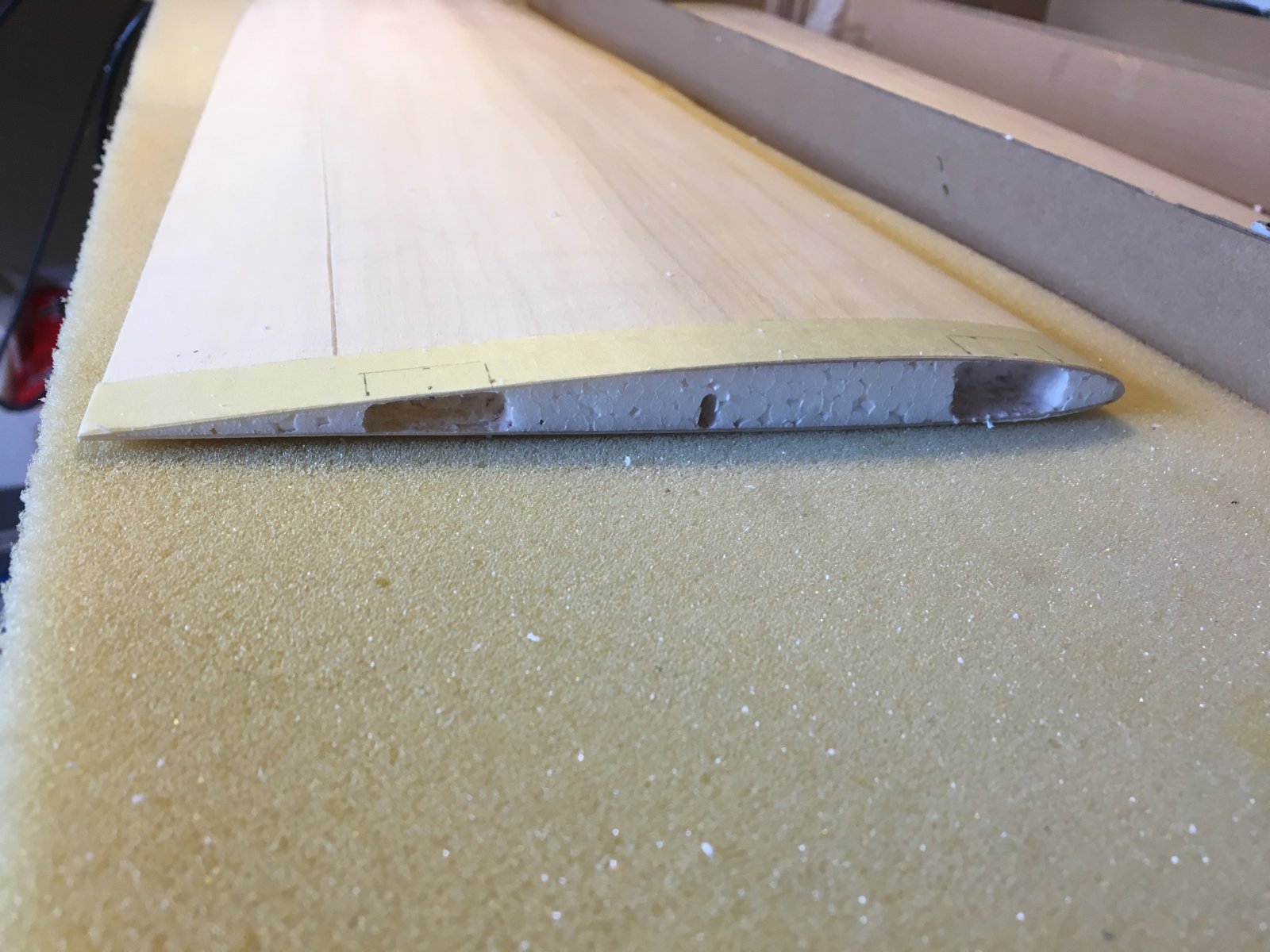

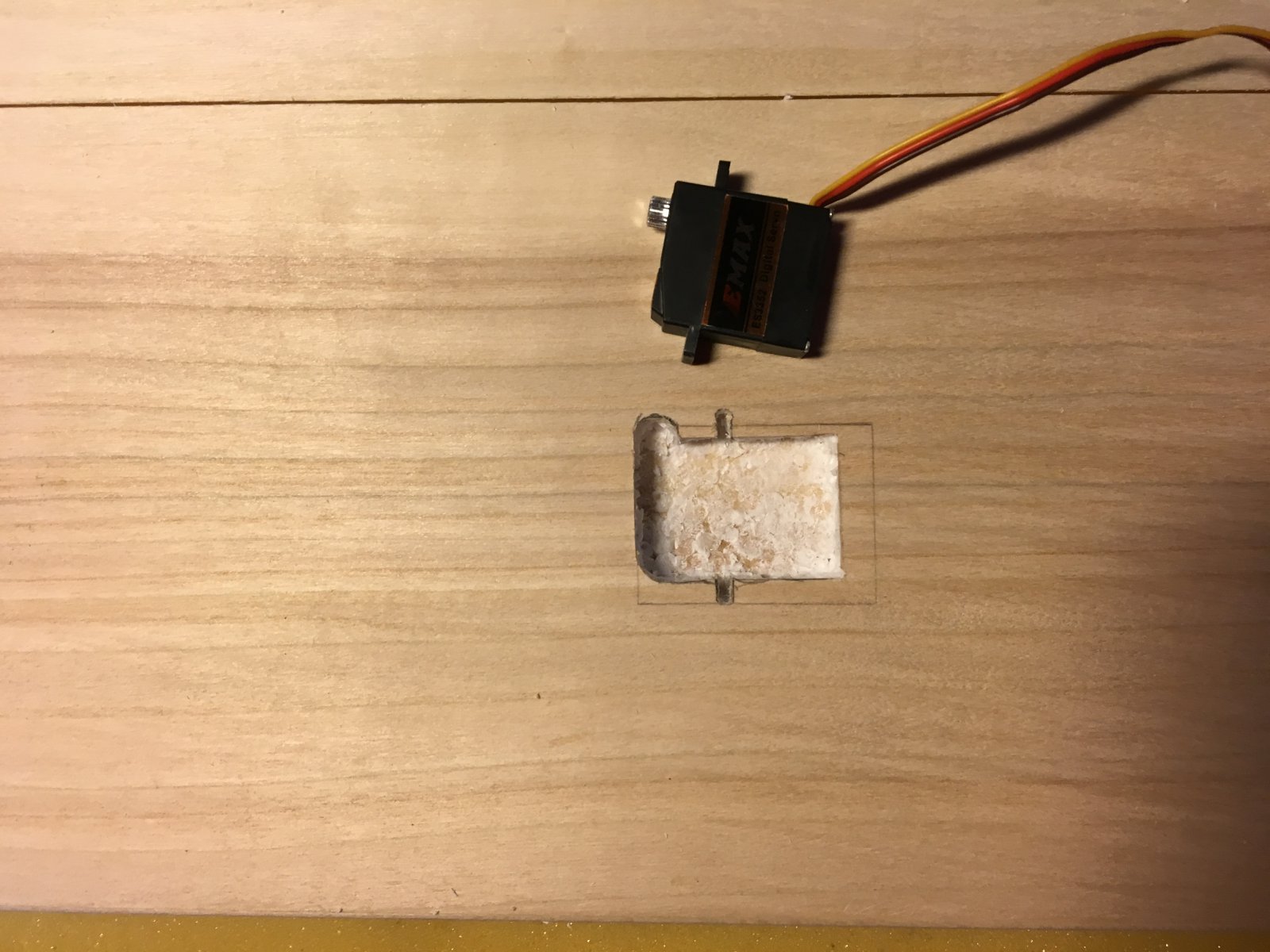

    Servo’s hun plekje geven in de vleugel.
    Ik gebruik hiervoor de EMax 3352
    Aangezien ik goede ervaringen heb met deze servo’s, komen er 4 van deze kleine Chineesjes in het zwevertje

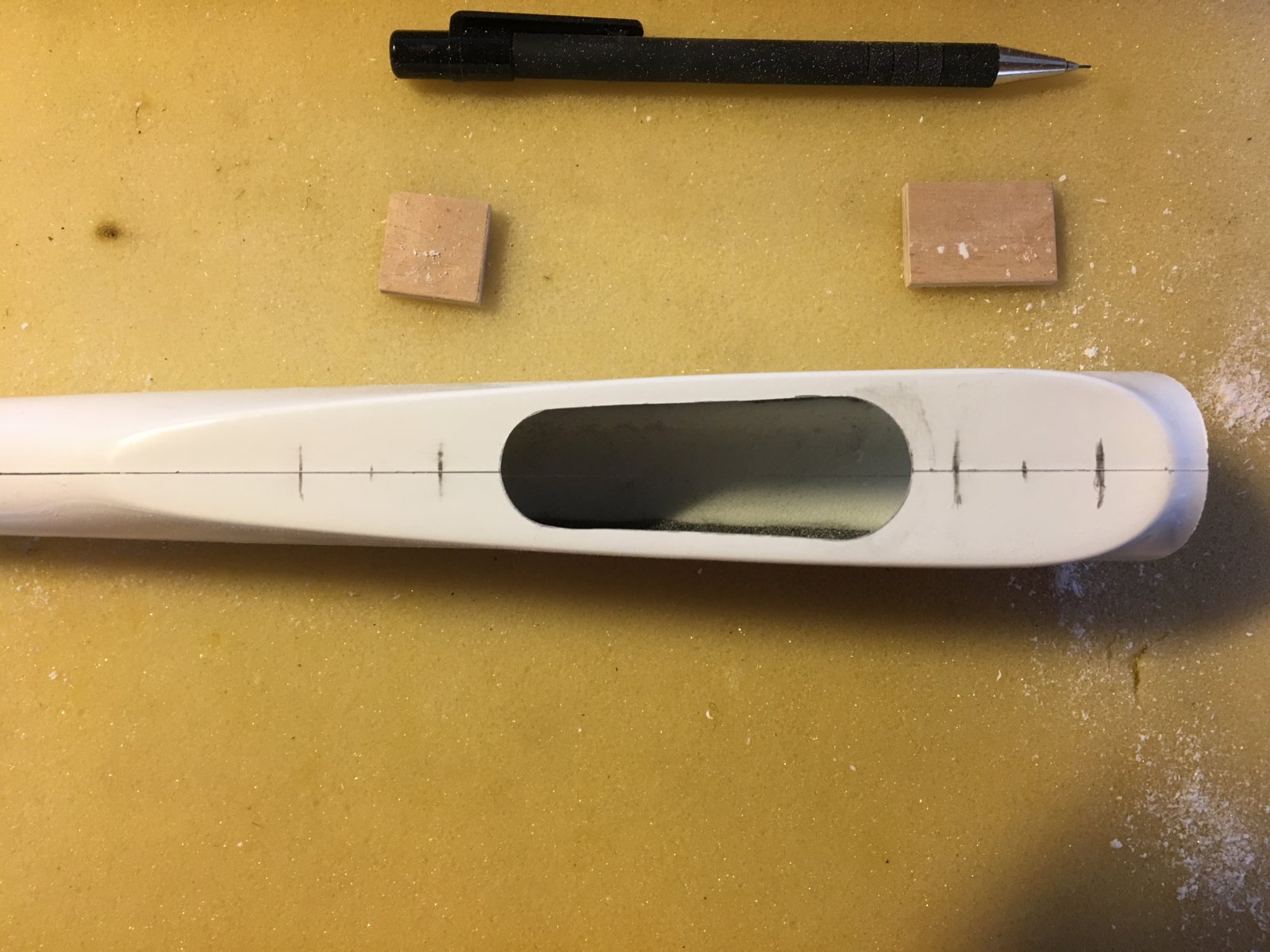

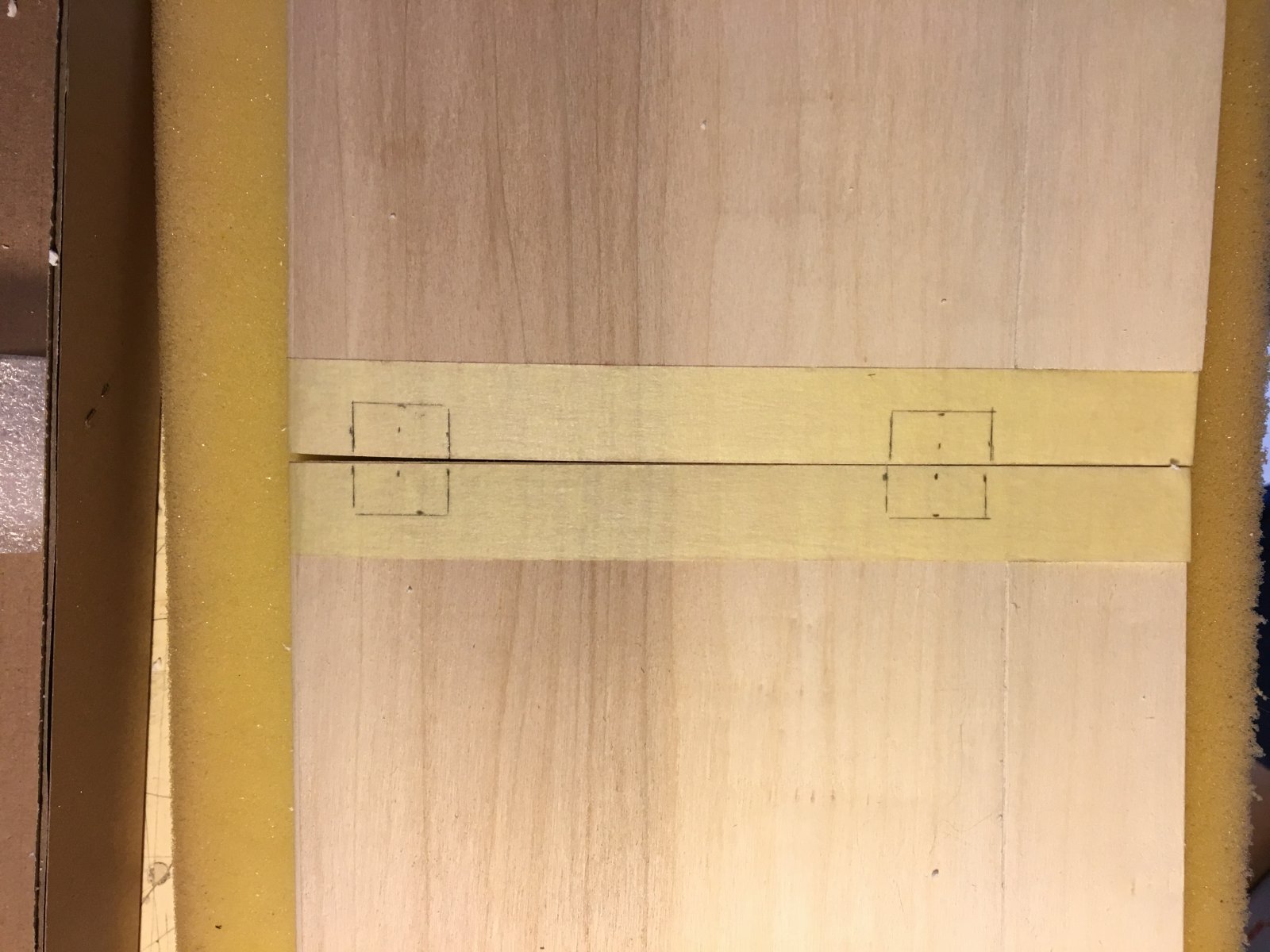

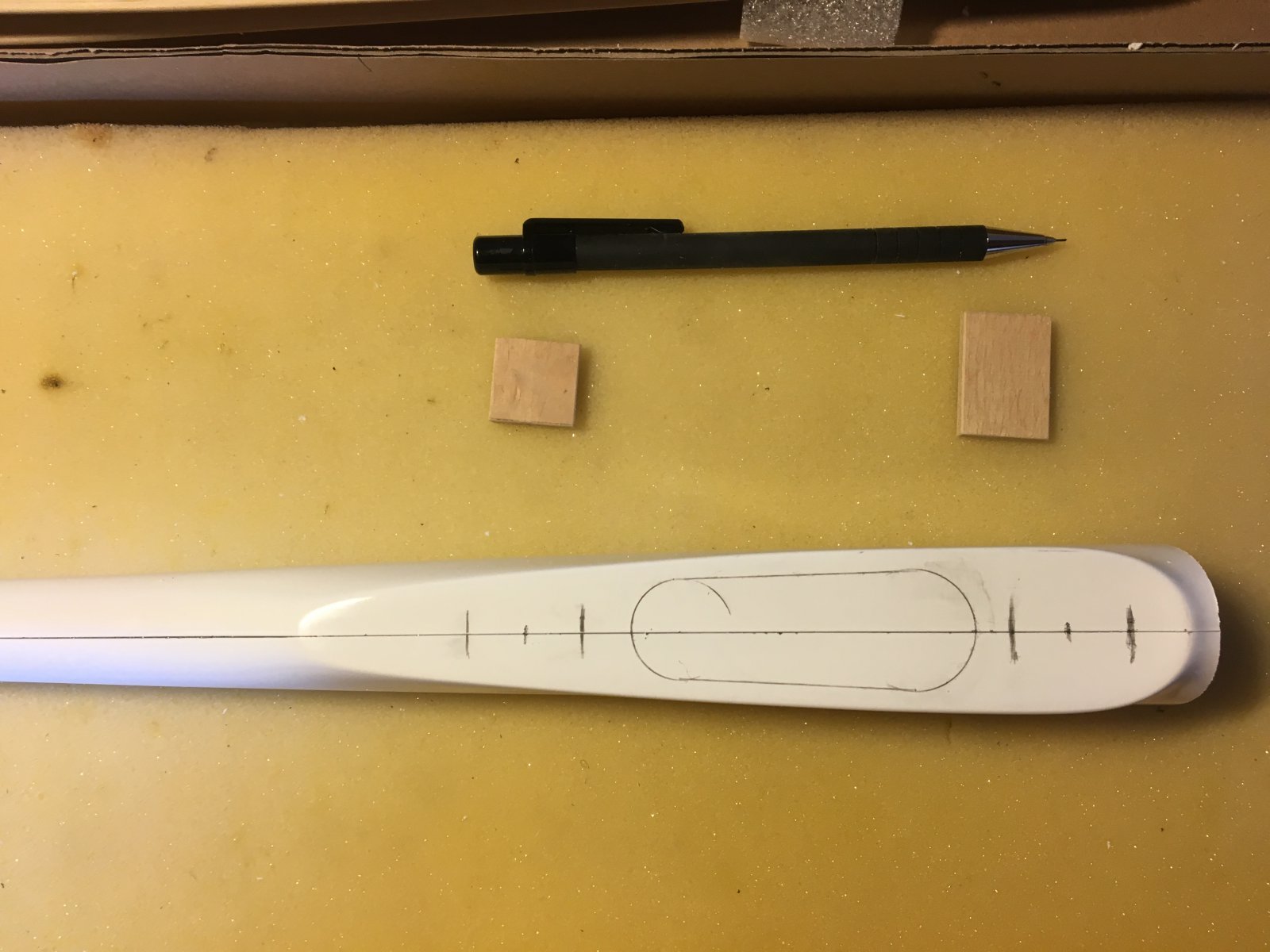

    Hierna direct de versteviging voor de vleugelbevestiging afgetekend.

    Schuim verwijderd

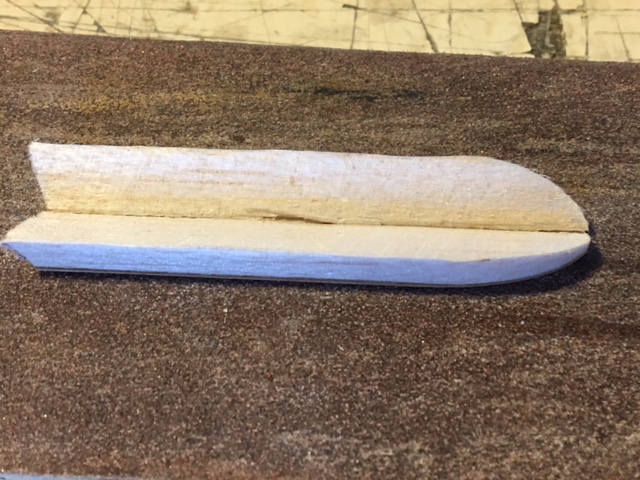

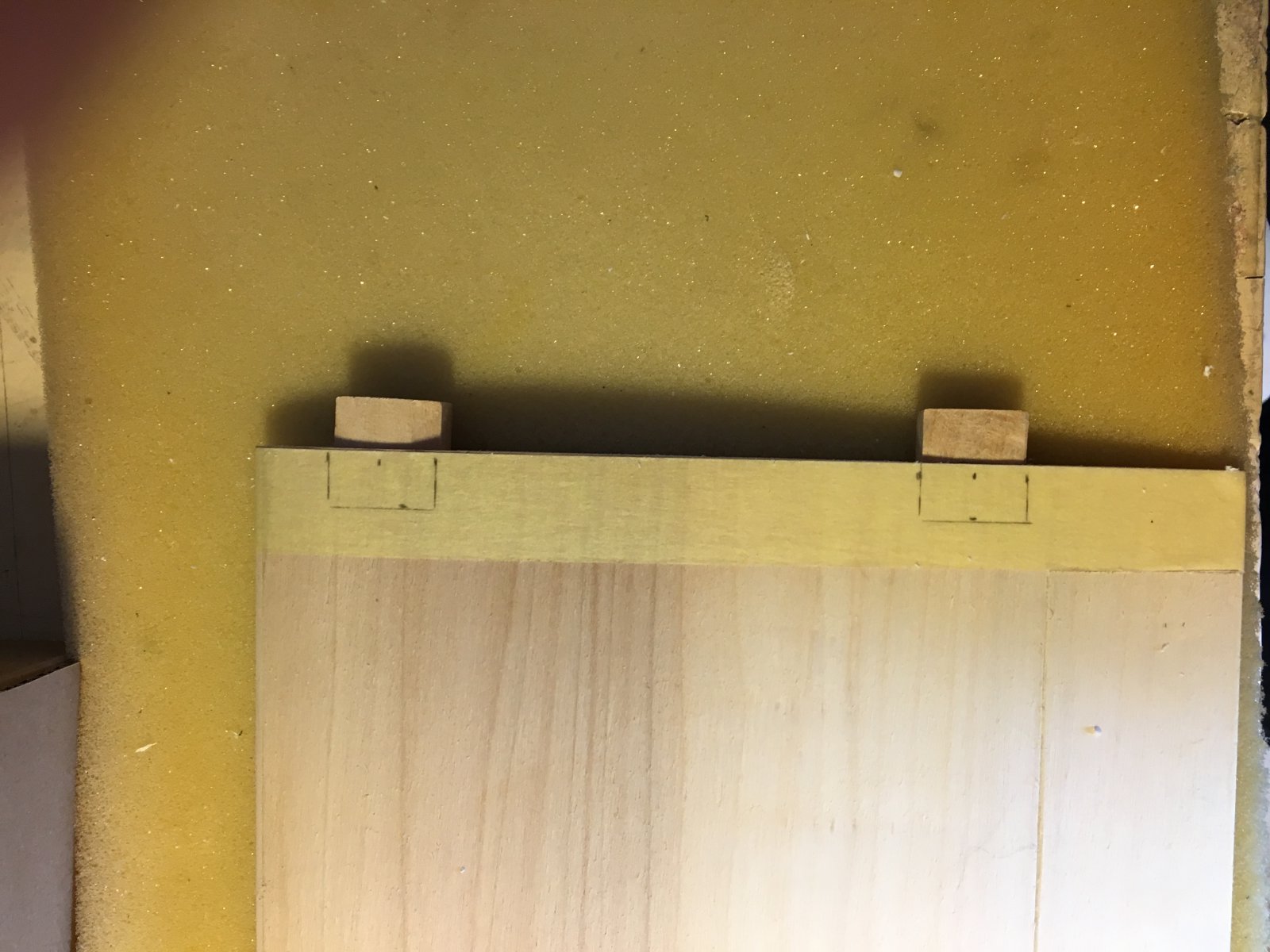

    En de houten blokjes passend gemaakt.
    Hier heb ik trouwens veel ruimte gehouden, omdat ik alles uitvul met epoxy/micro-ballons zodat tijdens montage de vleugelhuid niet gaat opbollen.

    Gelijk de bevestigingspunten overgenomen op de romp.

    En ook maar gelijk toegang gemaakt om de verstevigingen in de romp te kunnen maken.

    Wordt vervolgd........

    Wubbe, Lyckele, jve en 2 anderen vinden dit leuk.
  7. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Weer een stukje verder.

    De verstevigingen in de romp tbv vleugelbevestiging geplaatst

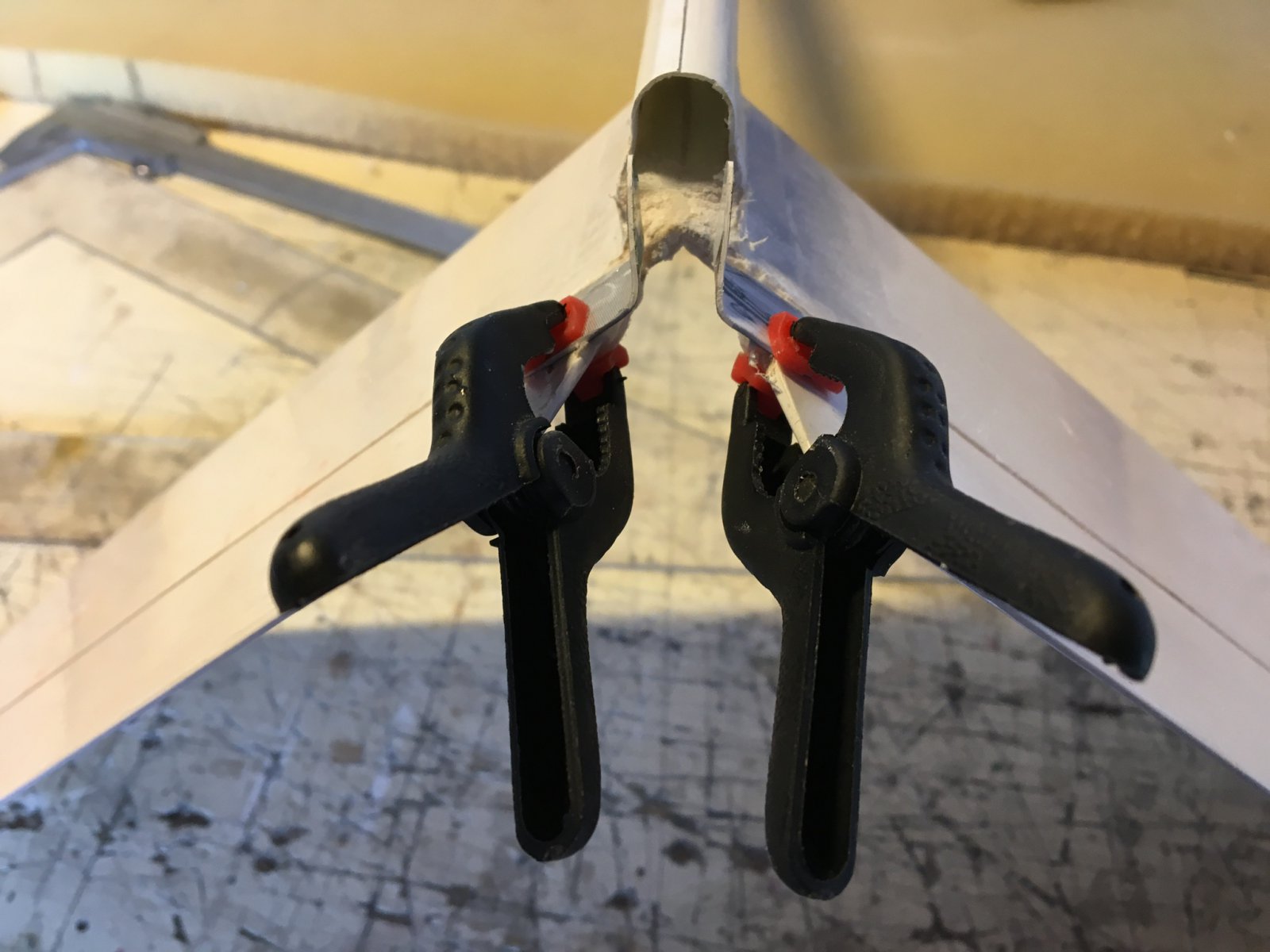

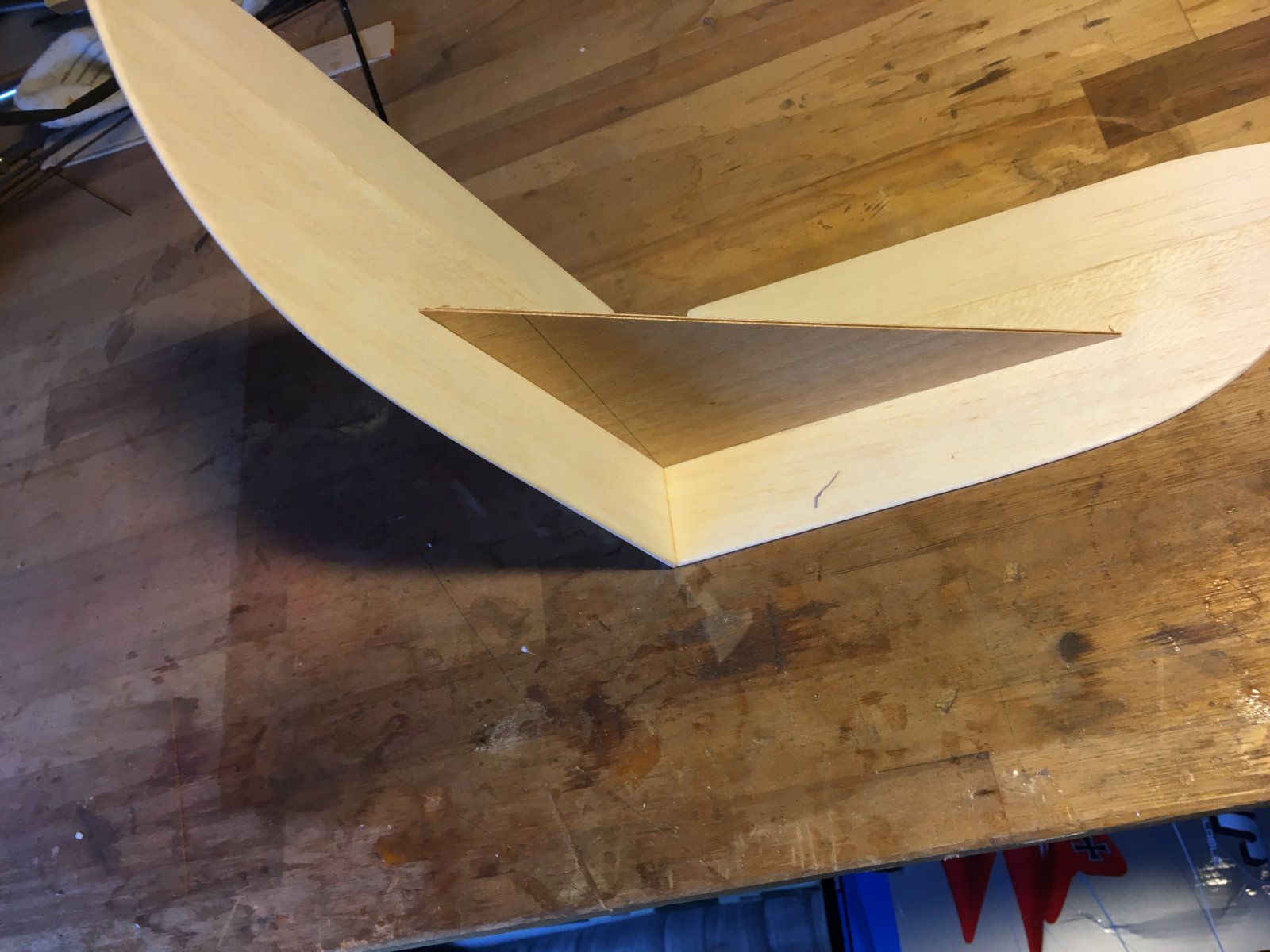

    V-staart met secondelijm gelijmd met 110 graden. Mal er tussen tijdens het lijmen.
    Hierna een 50grams glasmatje aangebracht.

    Voldoende 30min epoxy aangemaakt om met dezelfde batch (maar dan met micro-ballons) de vleugelhelften aan elkaar te lijmen.
    Blokjes erin en met een klein boortje veel gaatjes in het schuim gemaakt om de verbinding te verstevigen.

    Tijdens het drogen van de poxy, maar begonnen met de ballast tube.

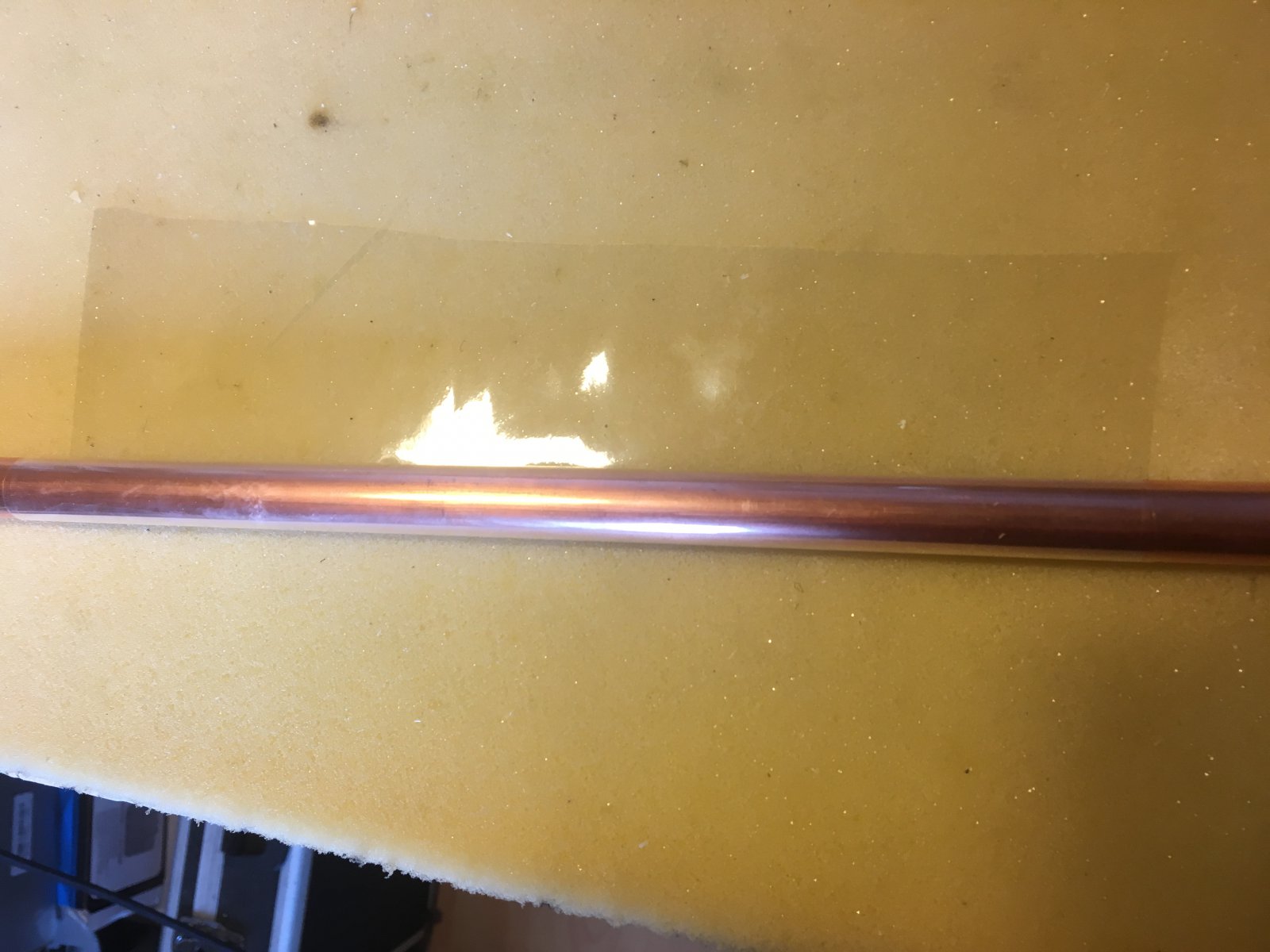

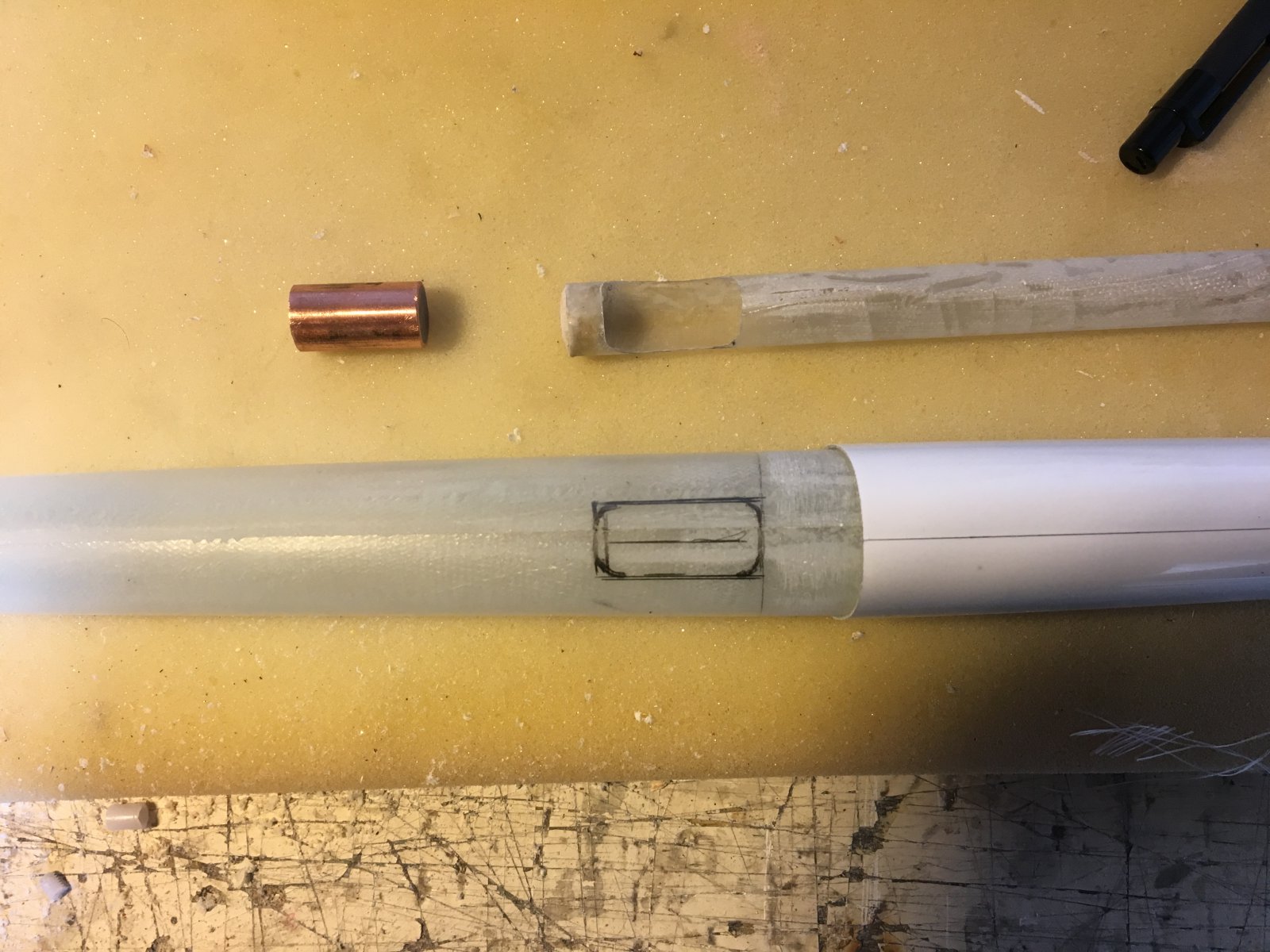

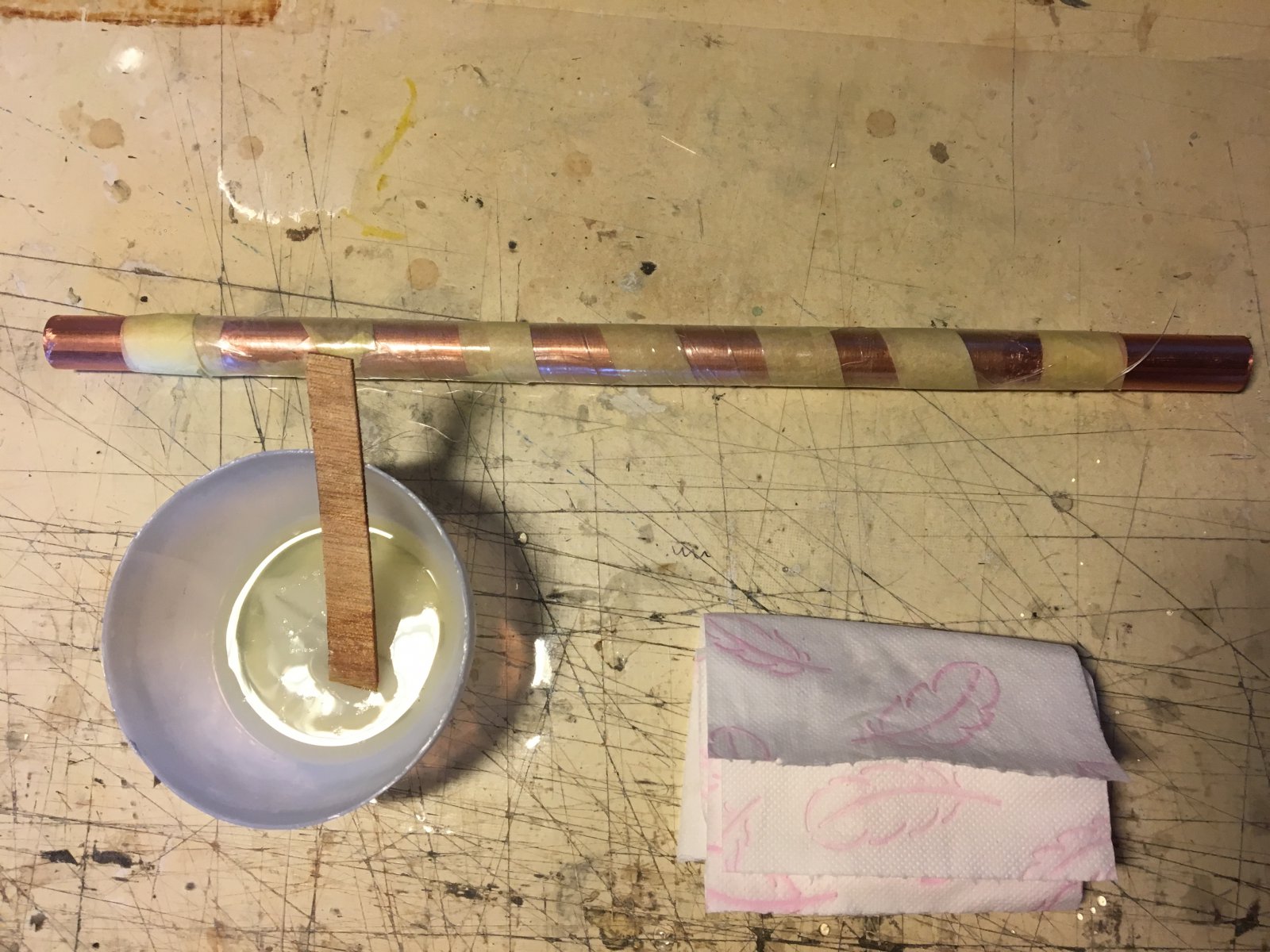

    Koper (rond 15) 2x omwikkeld met dunne mylar (bloemen folie), dit zorgt voor een vergroting van de diameter en maakt het lossen mogelijk.
    50grams glasmat eerst ingespoten met spuitlijm, voldoende glasmat om 3x te omwikkelen.
    Daarna strak omwikkeld met stroken mylar

    Nu alles laten uitharden.......

    Berrie, serge pot en jve vinden dit leuk.
  8. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    En door.......

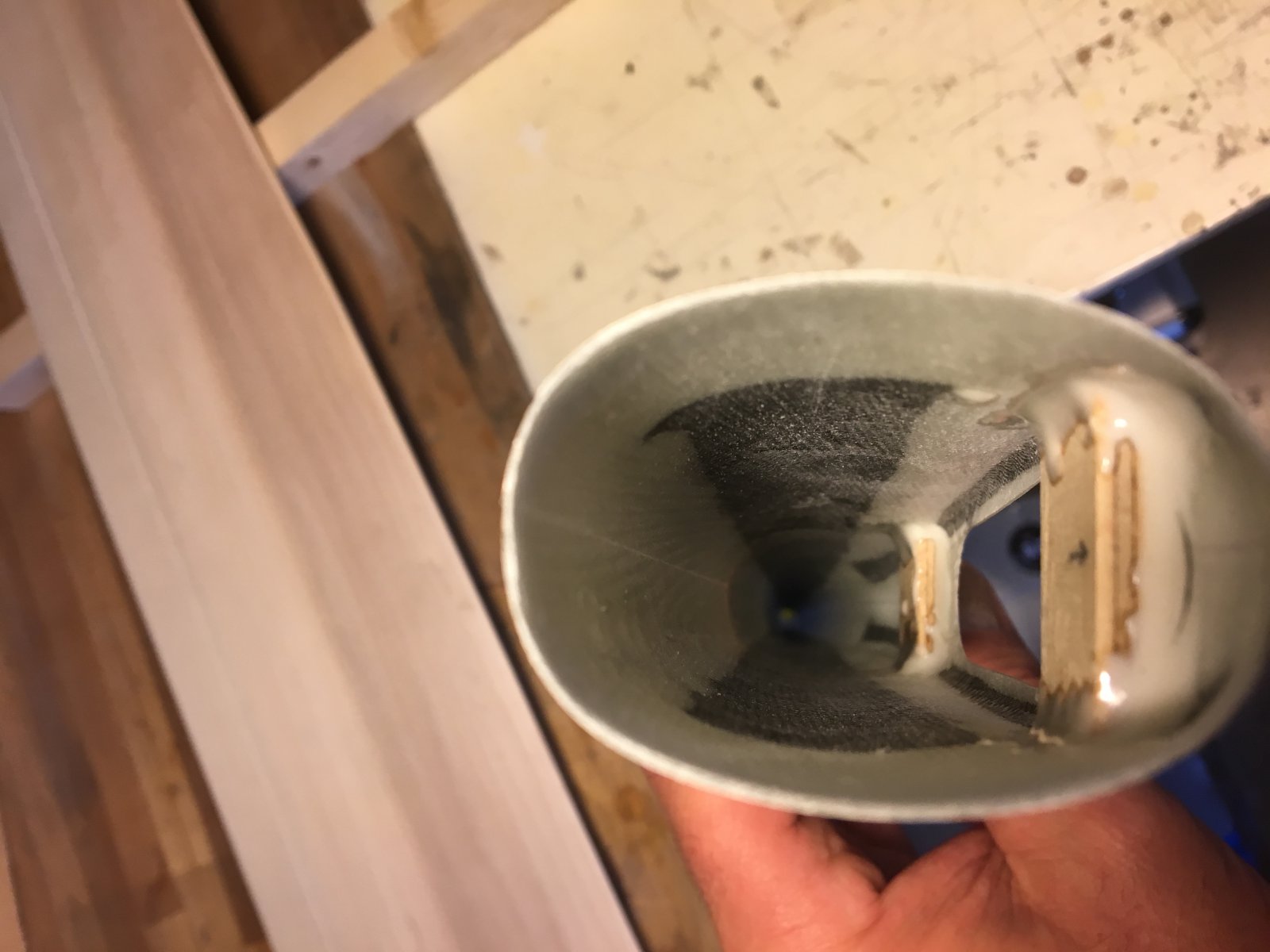

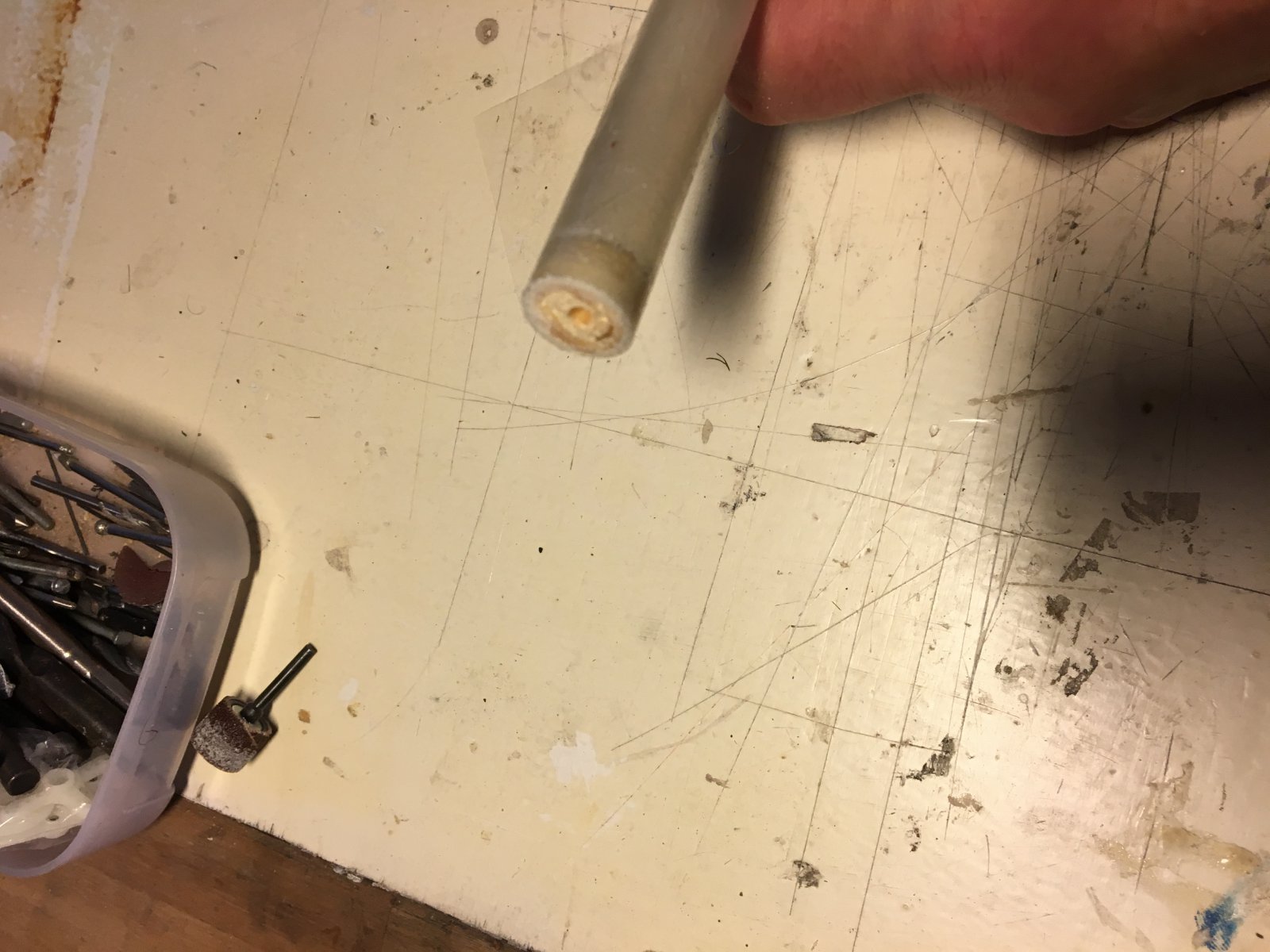

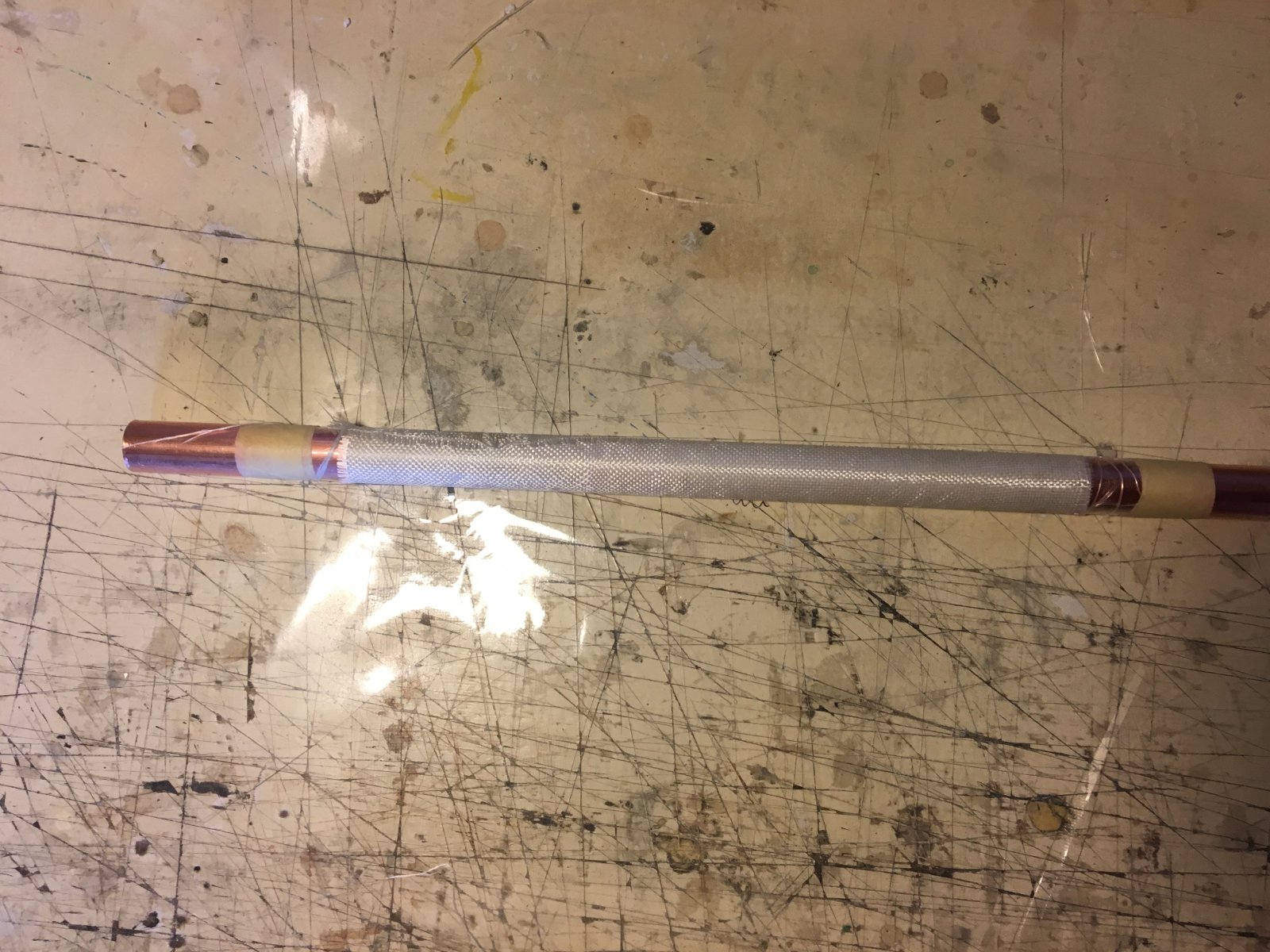

    De ballast tube was uitgehard en kon worden uitgepakt.
    Een nette tube waar de koper buis makkelijk in kan.

    Uiteinde heeft een stop gekregen, er zit een gaatje in om de lucht te laten ontsnappen bij het laden.
    Een goed verlijming is hier noodzakelijk want je wil niet dat de ballast achterin de staart eindigd tijdens het vliegen :confused:

    Verder met de vleugel.

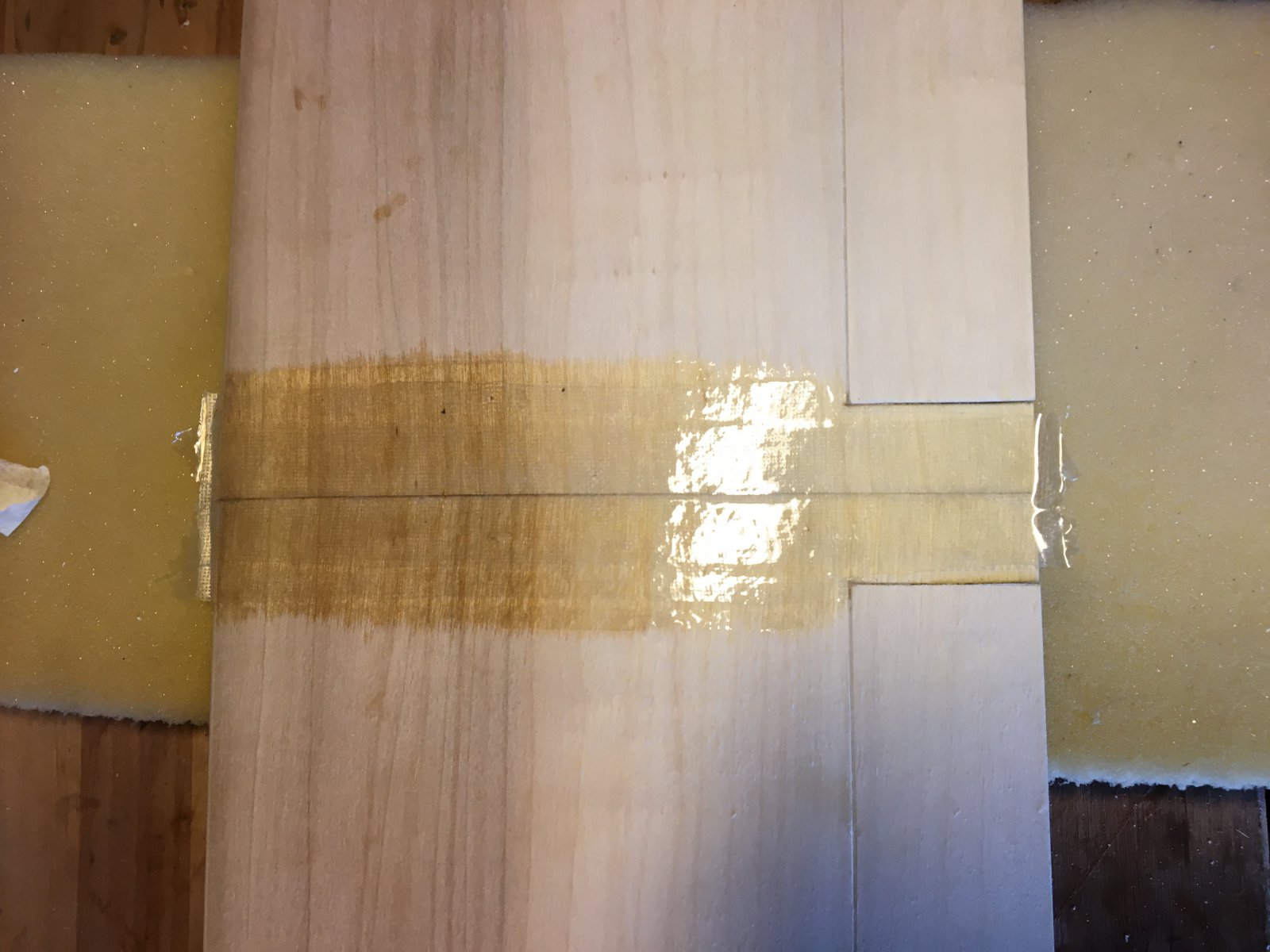

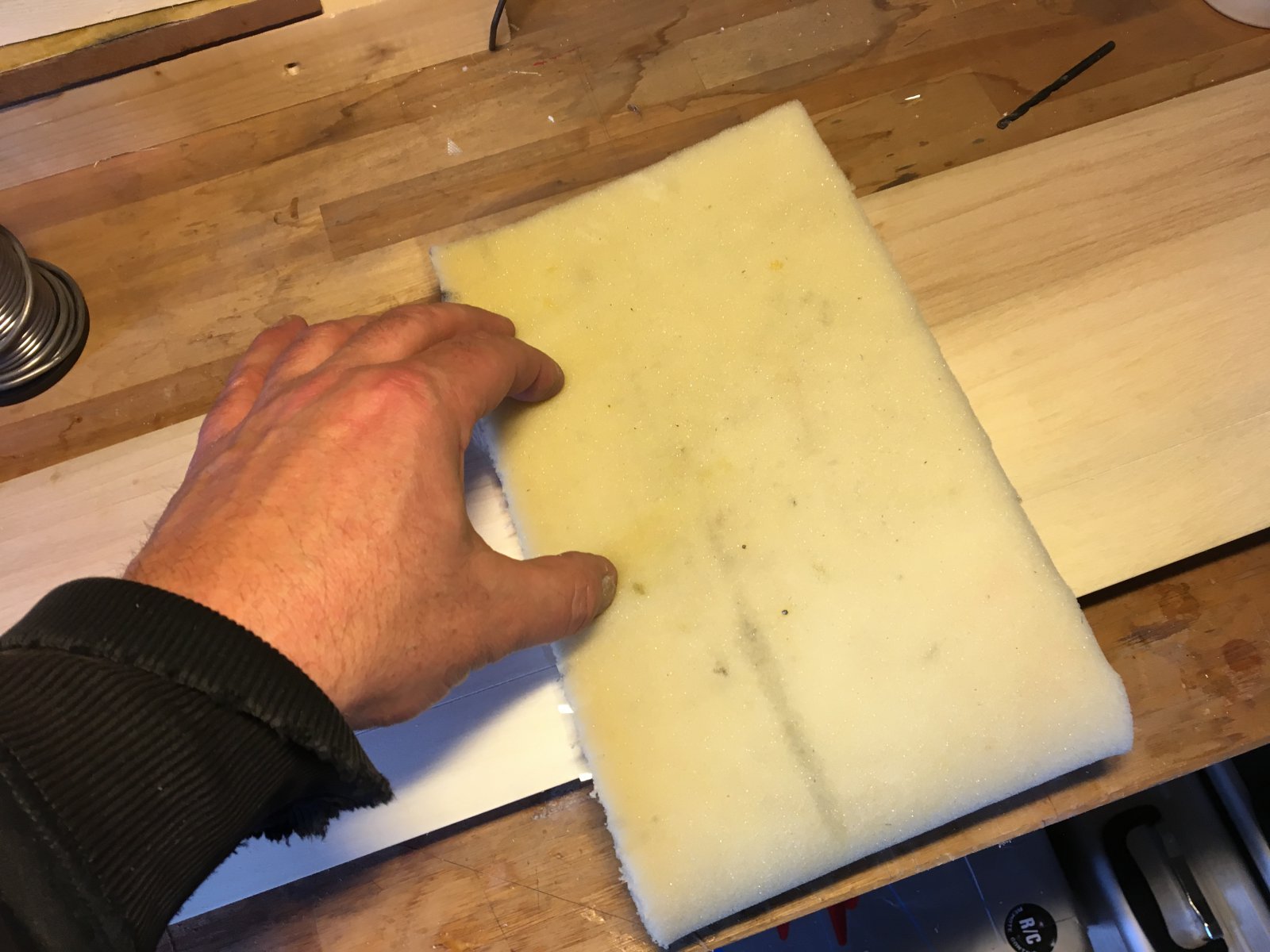

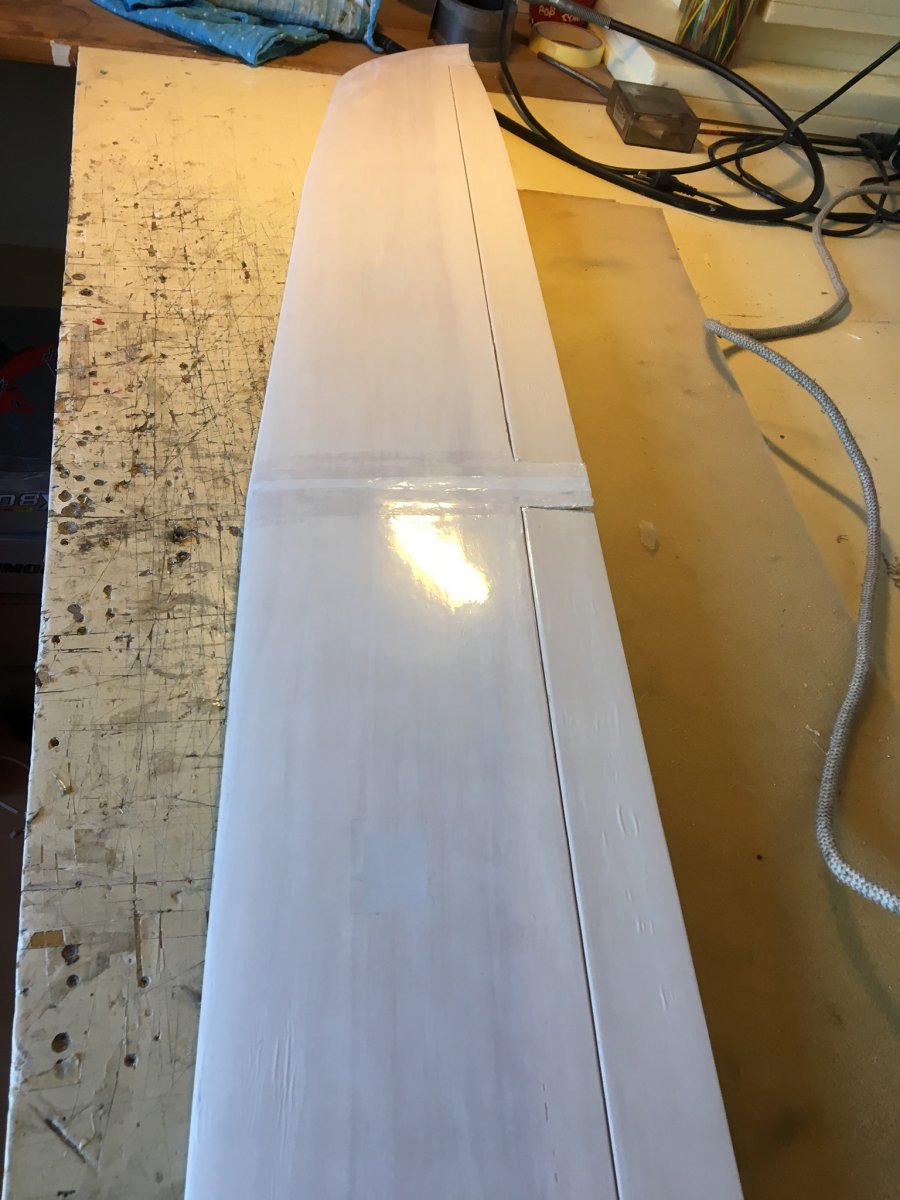

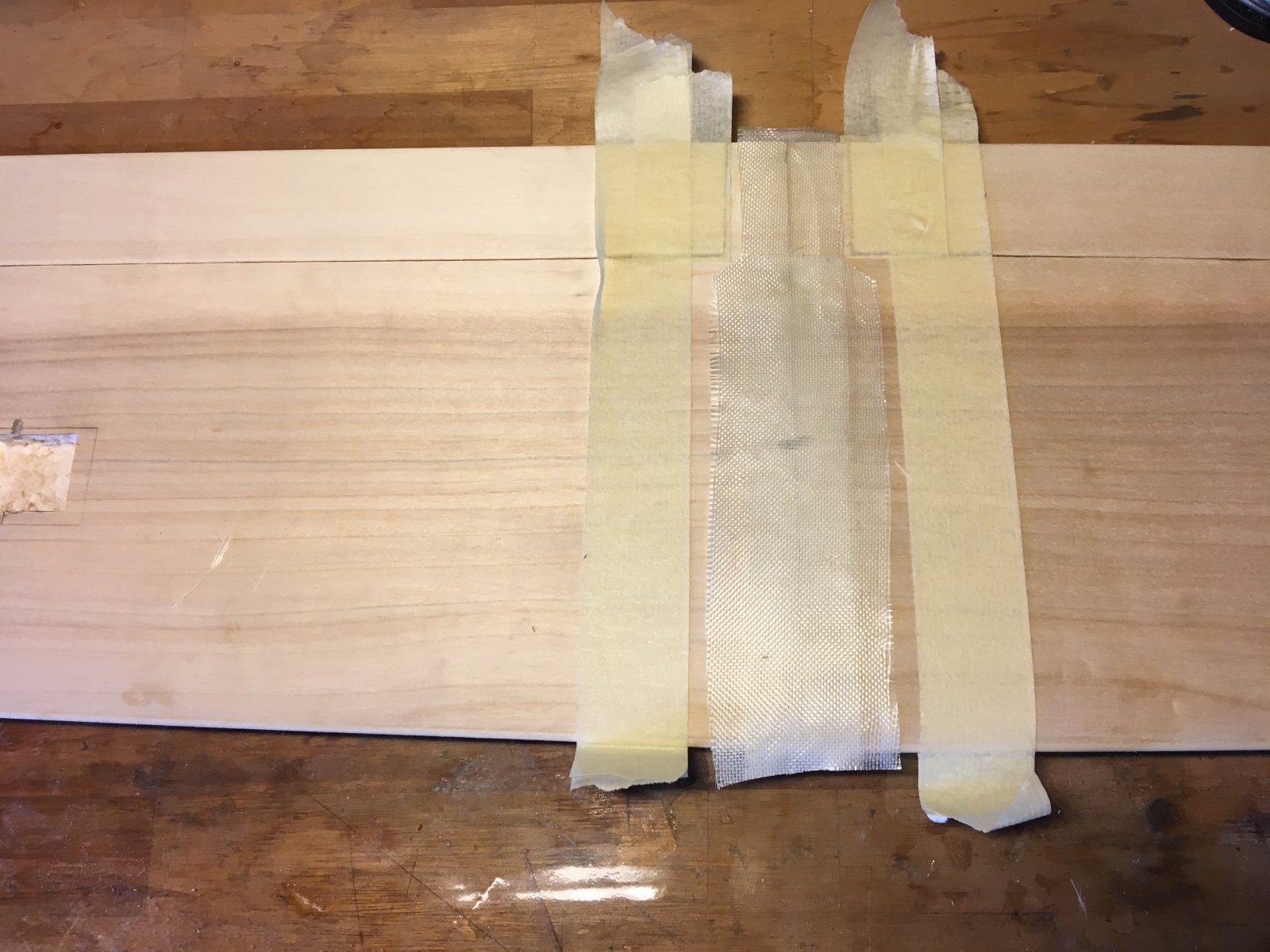

    Het middenstuk moest nog worden verstevigd met glasmat, ik heb hier 50 grams gebruikt.
    Eerst een van 3cm breed en daar overheen eentje van 5cm, beide met spuitlijm aangebracht voordat de epoxy wordt aangebracht.
    Hierdoor verschuift het matje niet tijdens het aanbrengen van de poxy

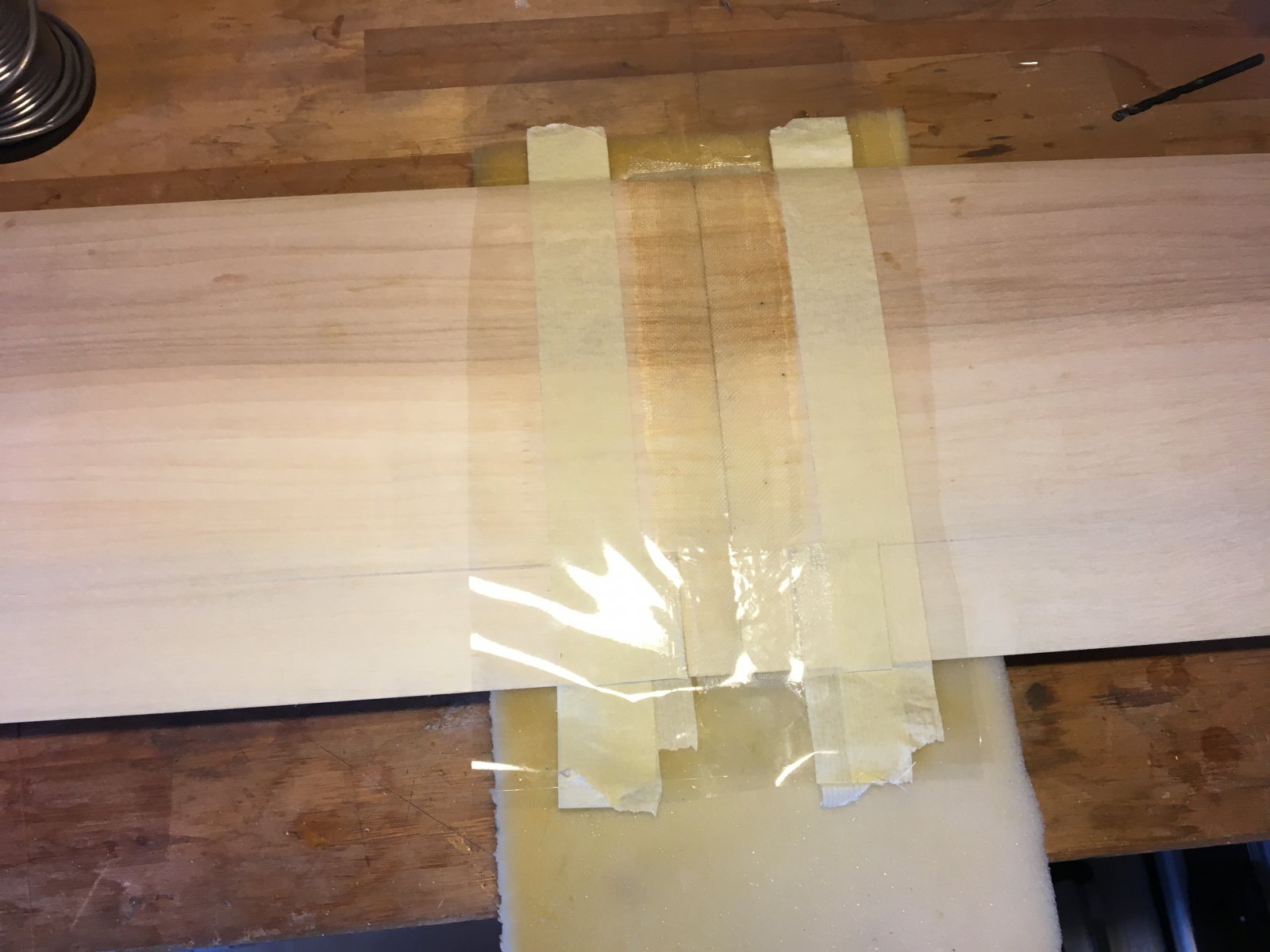

    Epoxy aanbrengen, droog deppen met keukenpapier en daarna de dunne maylar erover.

    De onder- en bovenzijde tegelijk gedaan en Schuim er omheen om de boel aan te drukken.

    Poor man vacuüm

    Even terug naar de ballast.

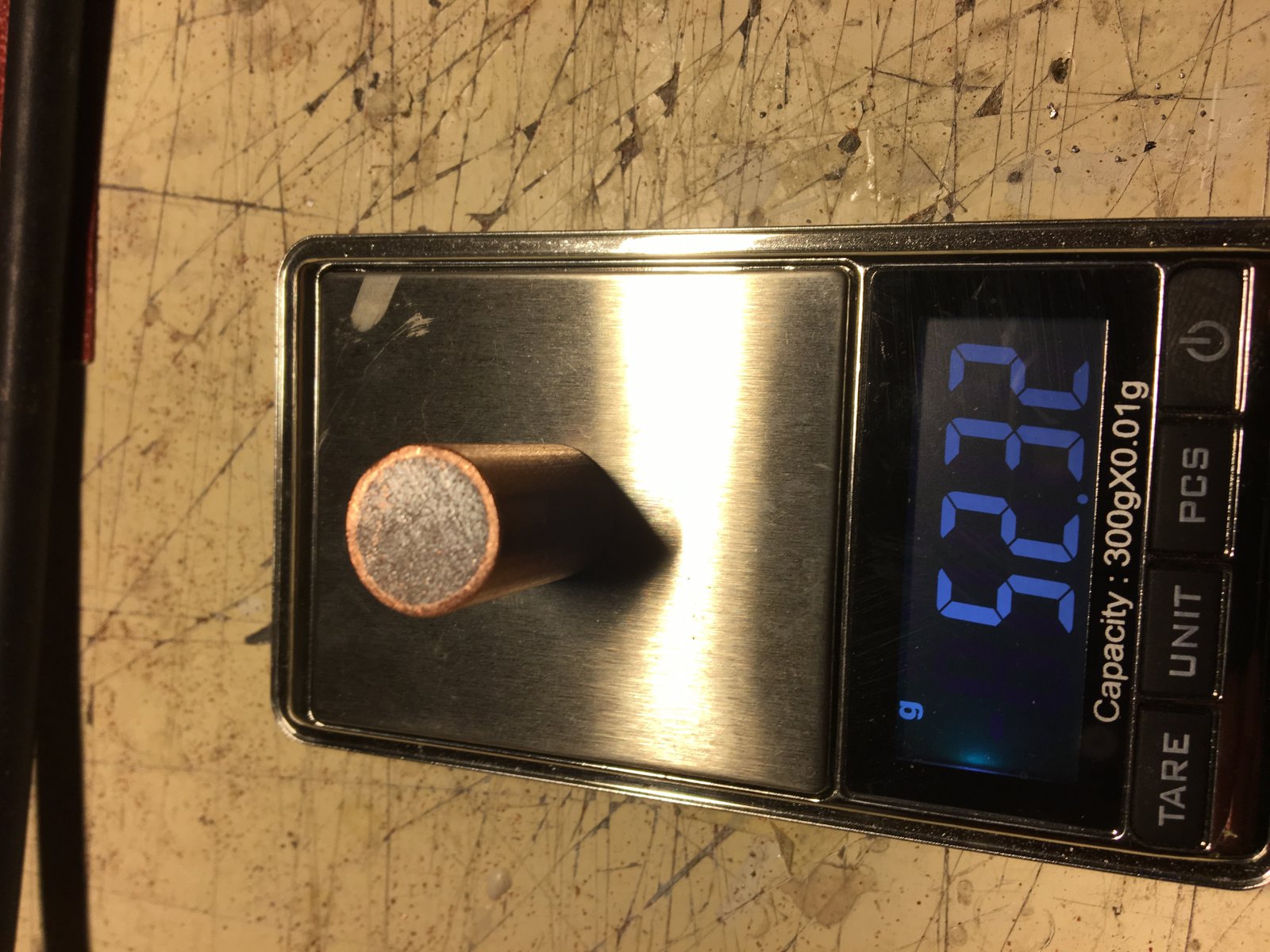

    Nu moet ik van de koperen buis 5 stuks ballast maken, deze moeten gevuld worden met lood.
    Hier heb ik geen ervaring mee, dus een paar vragen;
    - kan ik het beste eerst het koper op maat maken en vullen of de buis in z’n geheel vullen en daarna op maat maken?

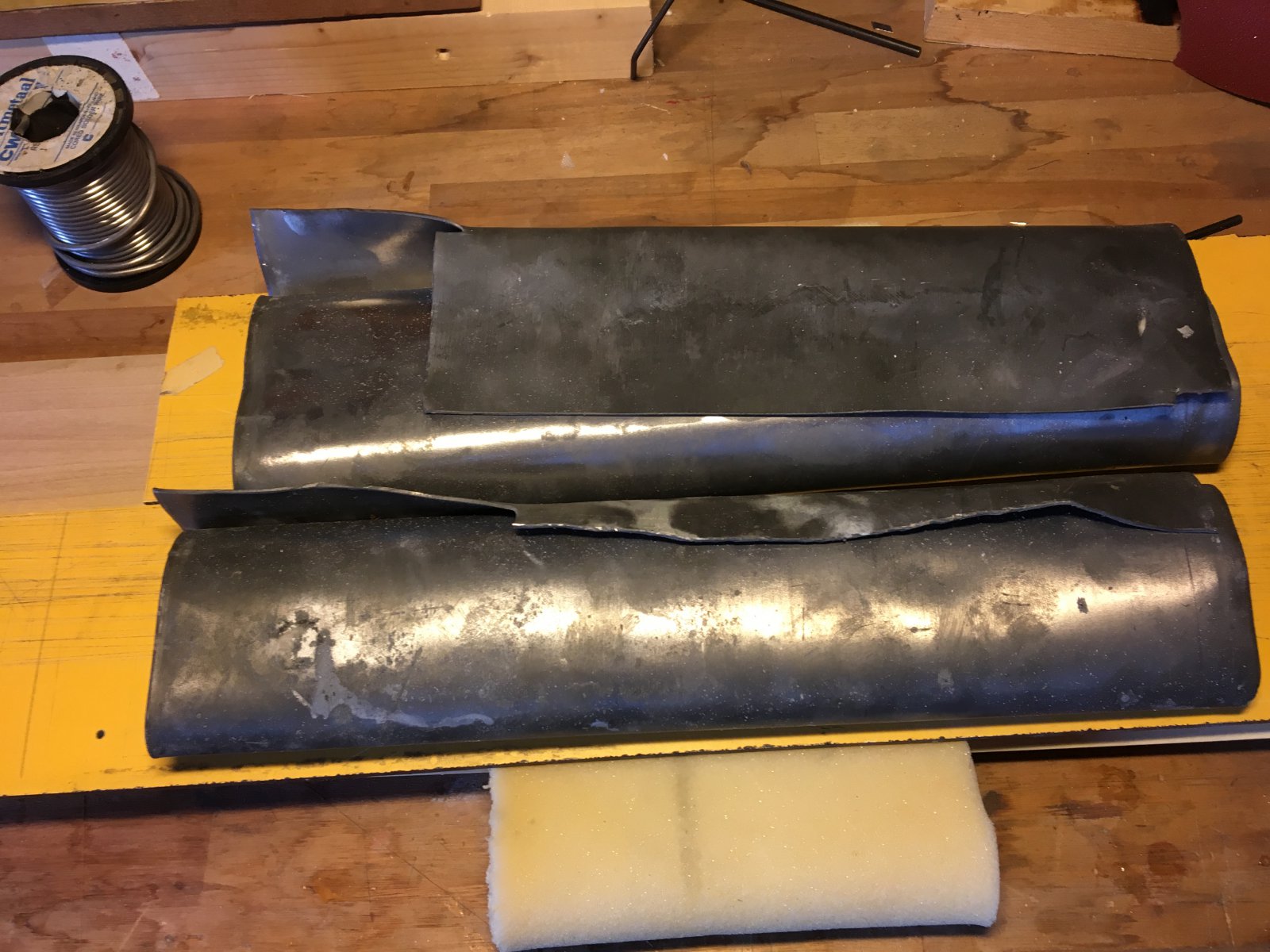

    - wat is de beste manier om het koper te vullen met lood. Eerst lood smelten en gieten of de pijp vullen met stukjes lood en de brander erop?

    jve en eric_laermans vinden dit leuk.
  9. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    3.891
    Locatie:
    BRECHT BELGIE
    Buis in zijn geheel vullen met stukjes lood en dan brander er op.

    Zorg dat je buis goed vast staat , onderaan beginnen .

    Daarna op de juiste lengte zagen.

    Succes

    serge pot en Eric R vinden dit leuk.
  10. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Thanks, dat werkt inderdaad

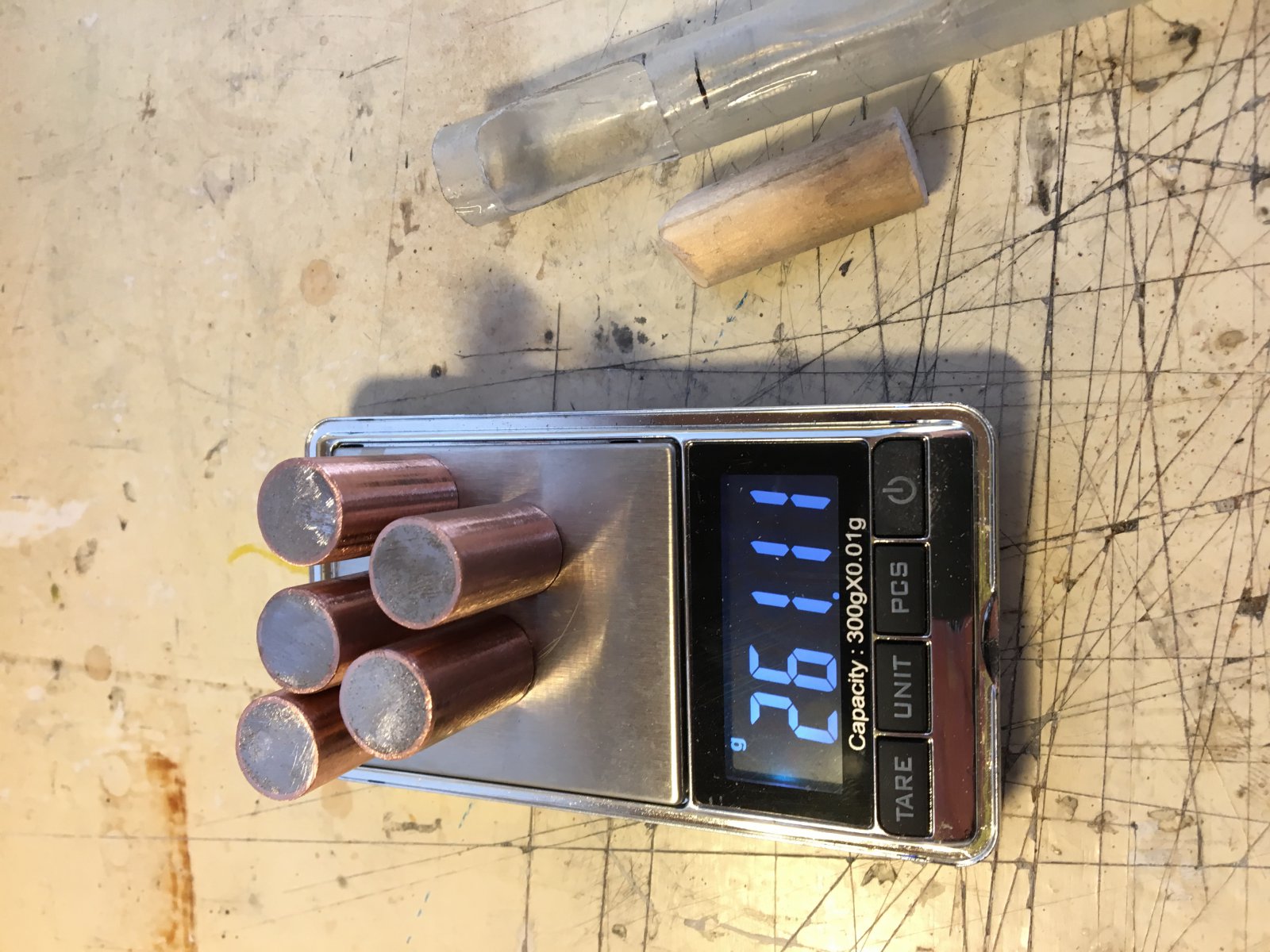

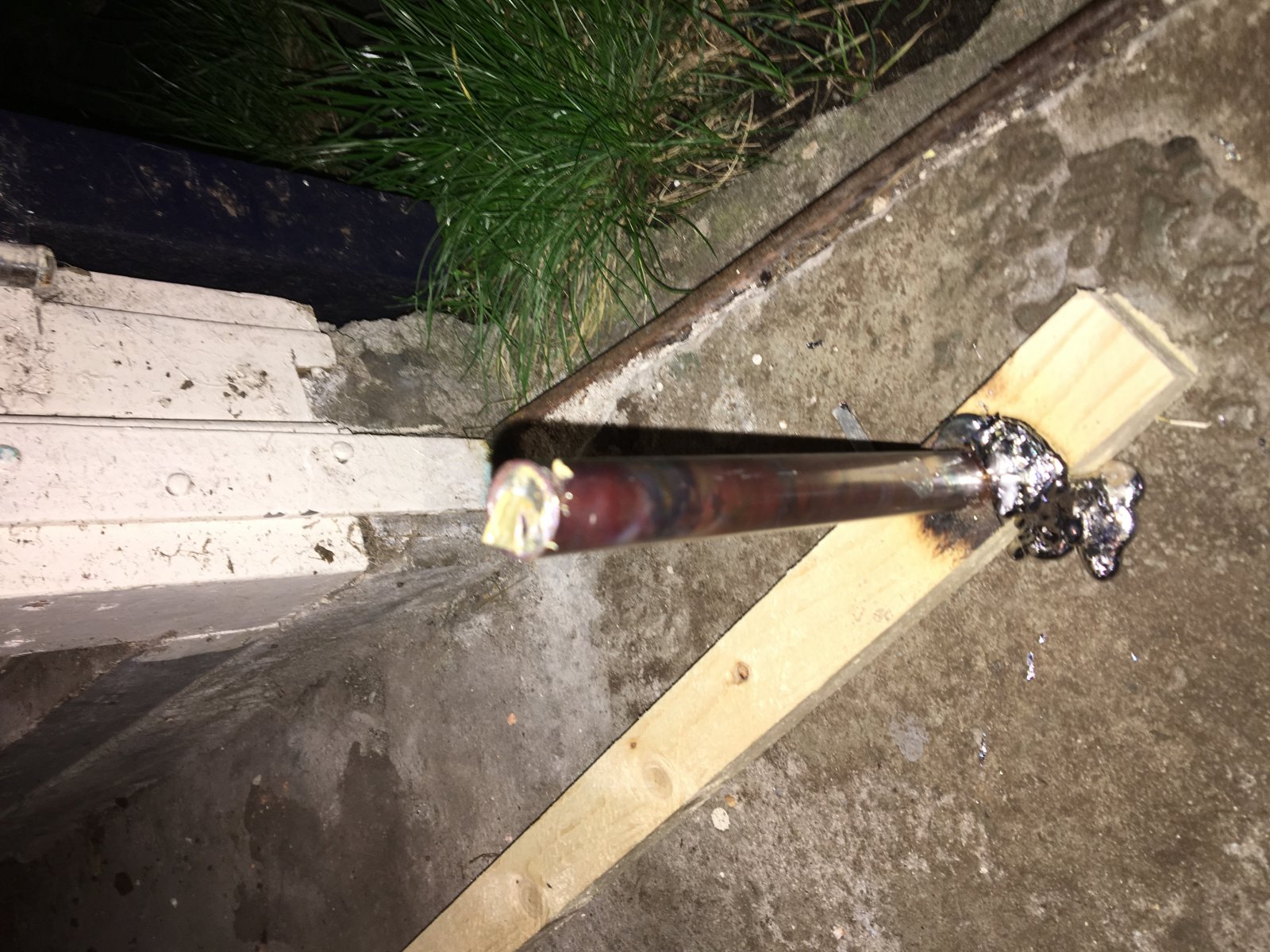

    Alvast een ballast stuk gemaakt

    5 stuks komen erin

    ISOLA2, jve en serge pot vinden dit leuk.
  11. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Weer een beetje gefreubeld....

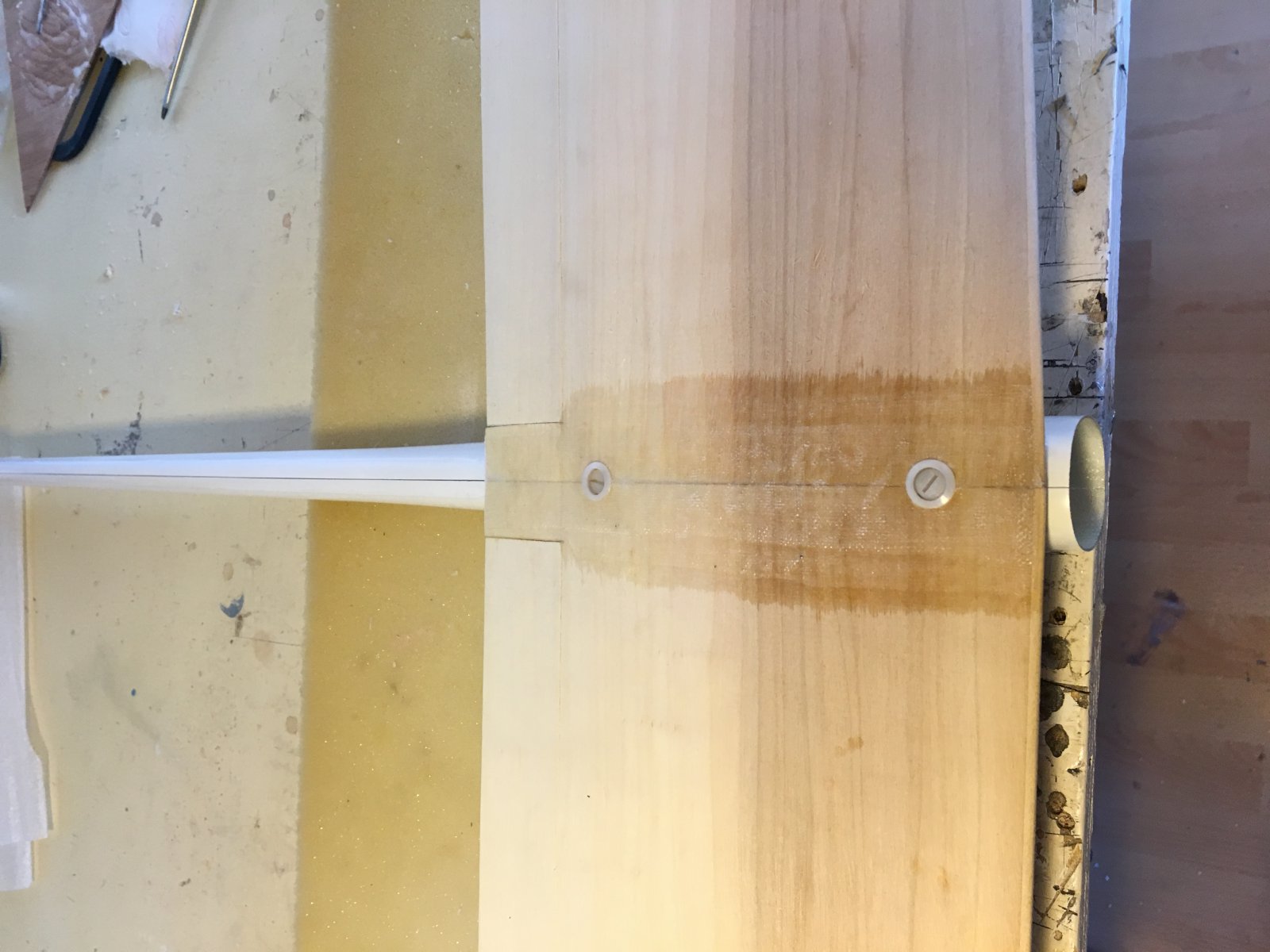

    De verbinding tussen de vleugels is goed gelukt.

    Afgewerkt en maar gelijk de schroeven op de romp geplaatst.


    Verder met de ballast, 5 stuks klaar
    De middelste komt dus precies in het midden van het CG.

    Ik kan nu dus precies bepalen hoe diep de buis in de romp moet en waar de opening in het binnenste neusje moet.

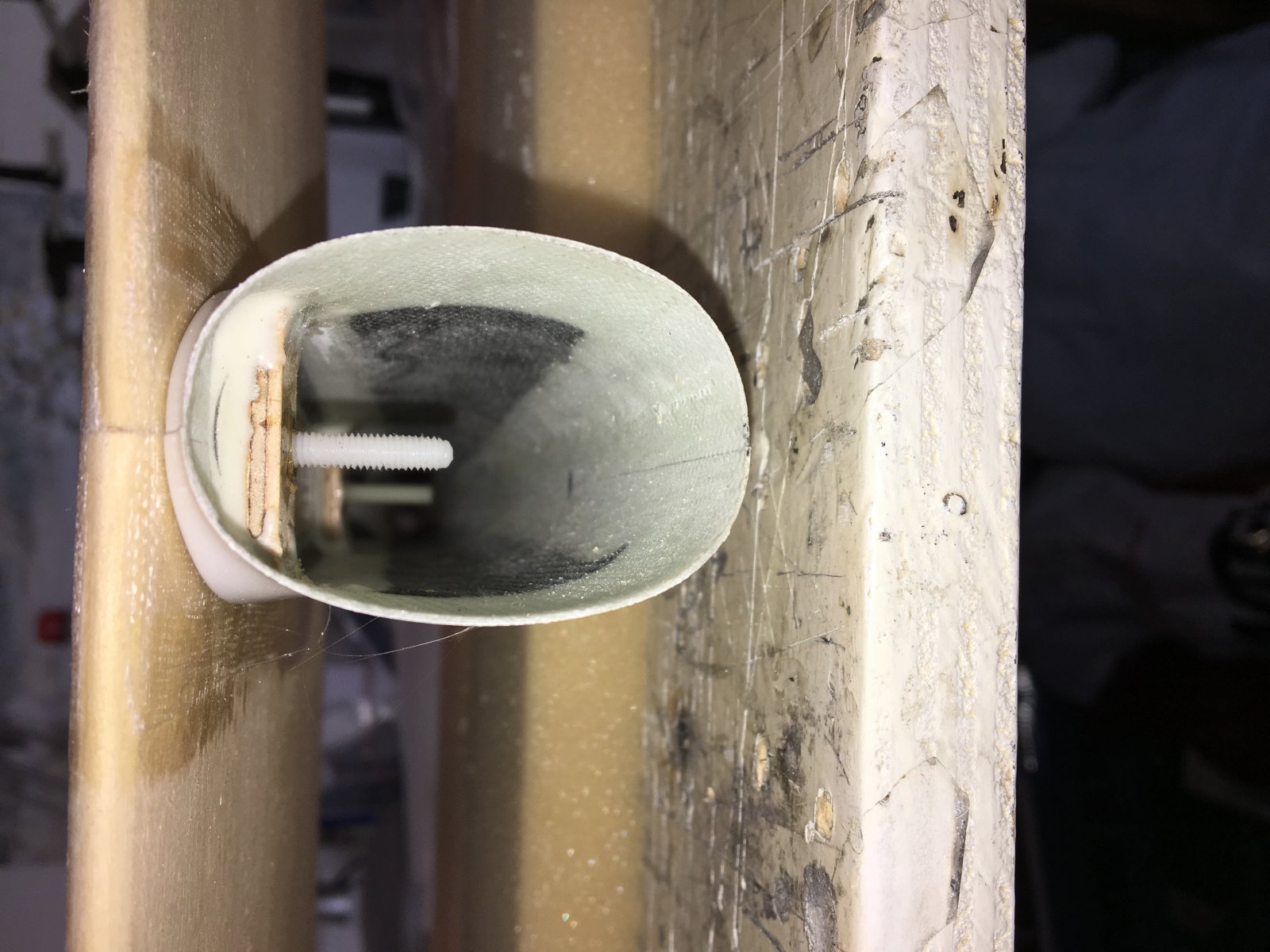

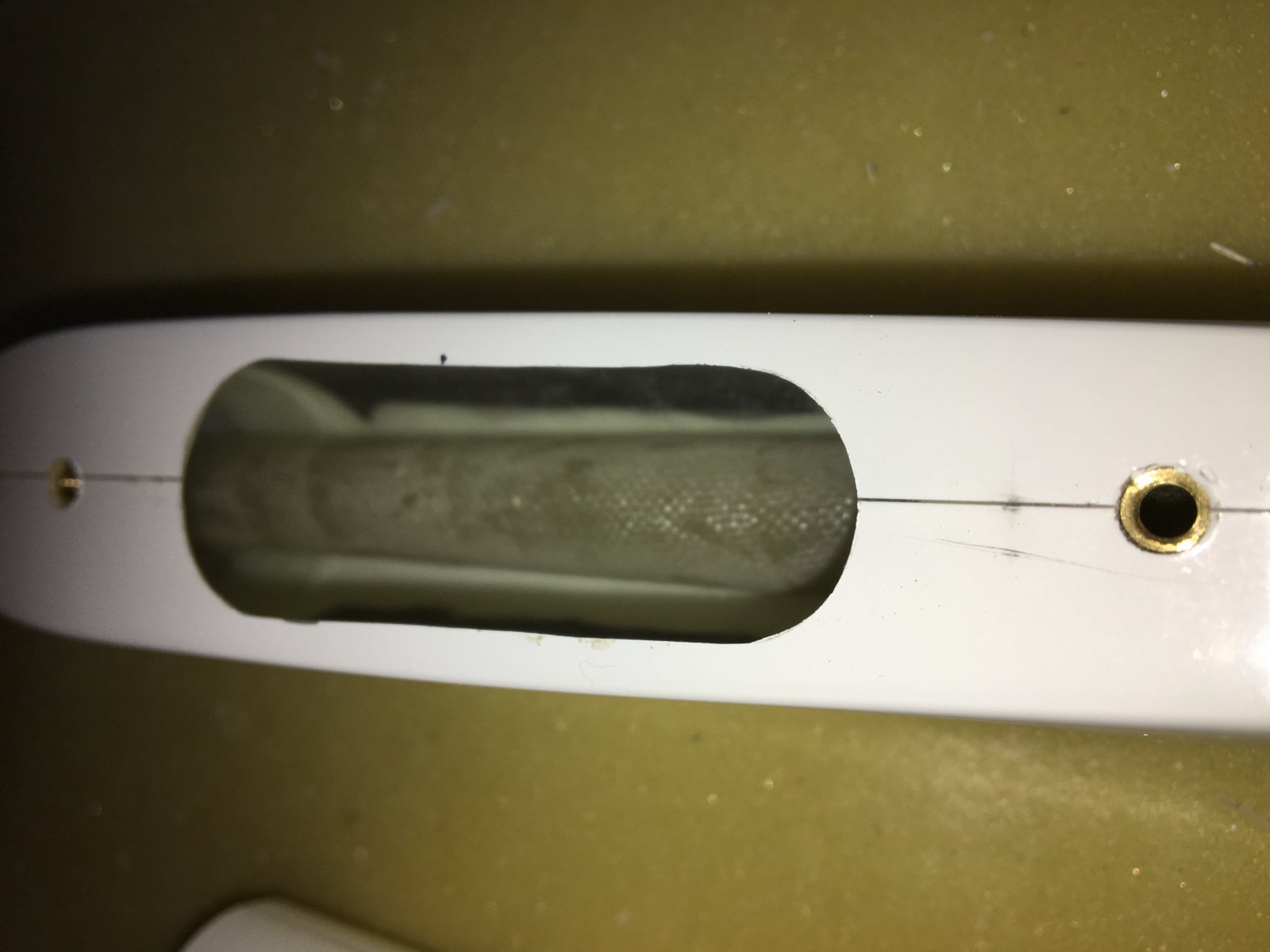

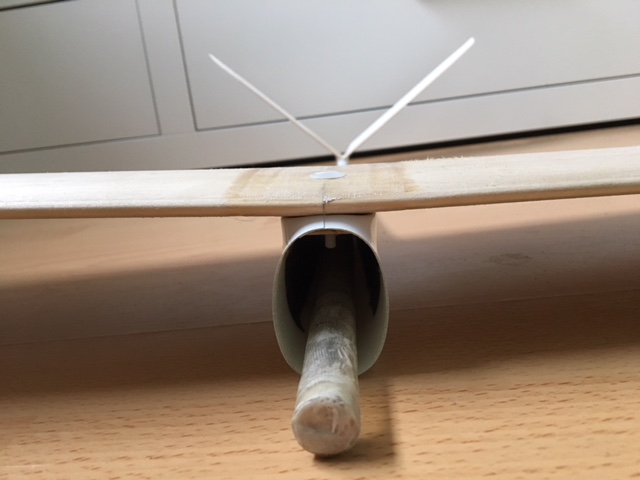

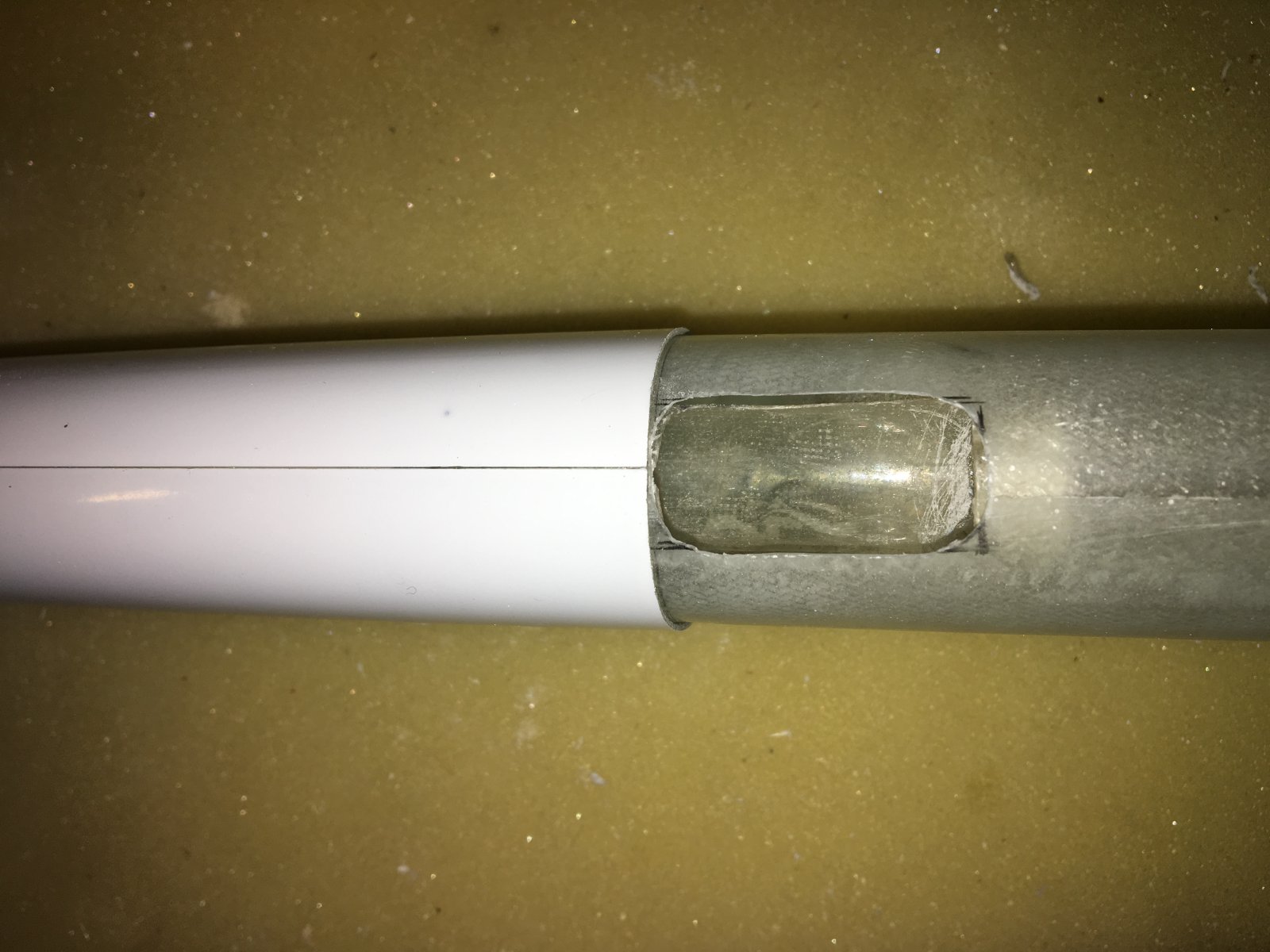

    Ballast tube in de romp gelijmd. Als het binnenste neusje wordt vast gelijmd, dan komt hier nog een 80grams glasmat overheen.

    De nose cone die hier overheen schuift, zorgt dat de ballast op zijn plek blijft.

    jve, Ariel, ISOLA2 en 5 anderen vinden dit leuk.
  12. Lyckele

    Lyckele

    Lid geworden:
    20 okt 2007
    Berichten:
    3.394
    Locatie:
    Alphen aan den Rijn
    Je gaat lekker Eric :thumbsup:

    Eric R vindt dit leuk.
  13. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Thanks
    Zal deze komende tijd niet zo snel gaan als afgelopen week, had toen een paar daagjes vrij.

    Lyckele vindt dit leuk.
  14. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    7.523
    Locatie:
    Ede
    Rustig aan met goed doordachte stappen geeft meer voldoening. Ziet er goed uit.

    Eric R vindt dit leuk.
  15. robert pietersz

    robert pietersz

    Lid geworden:
    30 dec 2013
    Berichten:
    47
    Zal t prima doen aan de helling

    Rick NL vindt dit leuk.
  16. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Zou lullig zijn als het niet zou vliegen

    Lyckele, DirkSchipper en serge pot vinden dit leuk.
  17. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Vandaag weer een uurtje de tijd gehad en paar kleine dingen kunnen doen.

    Ik heb de tijd gehad om over de V-staart bevestiging goed na te denken :koud:
    De bevestiging die gebruikt zou moeten beviel me niet.

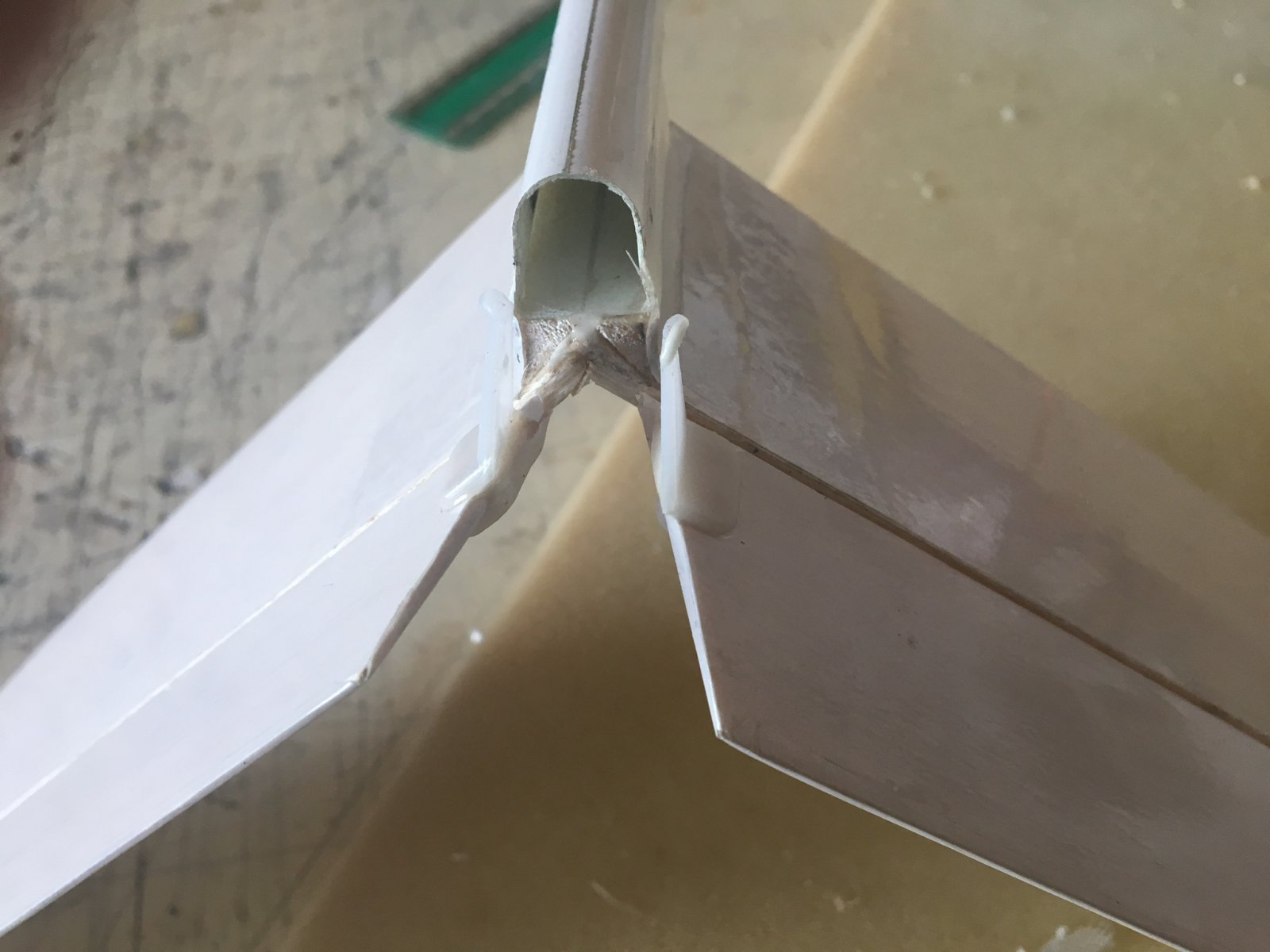

    De V-staart moest eerst op een zadeltje van 0,5mm triplex en 2 balsa driehoekjes, vervolgens op de romp lijmen.

    Echt stevig leek mij dit niet en ook niet makkelijk om het geheel goed uit te richten.

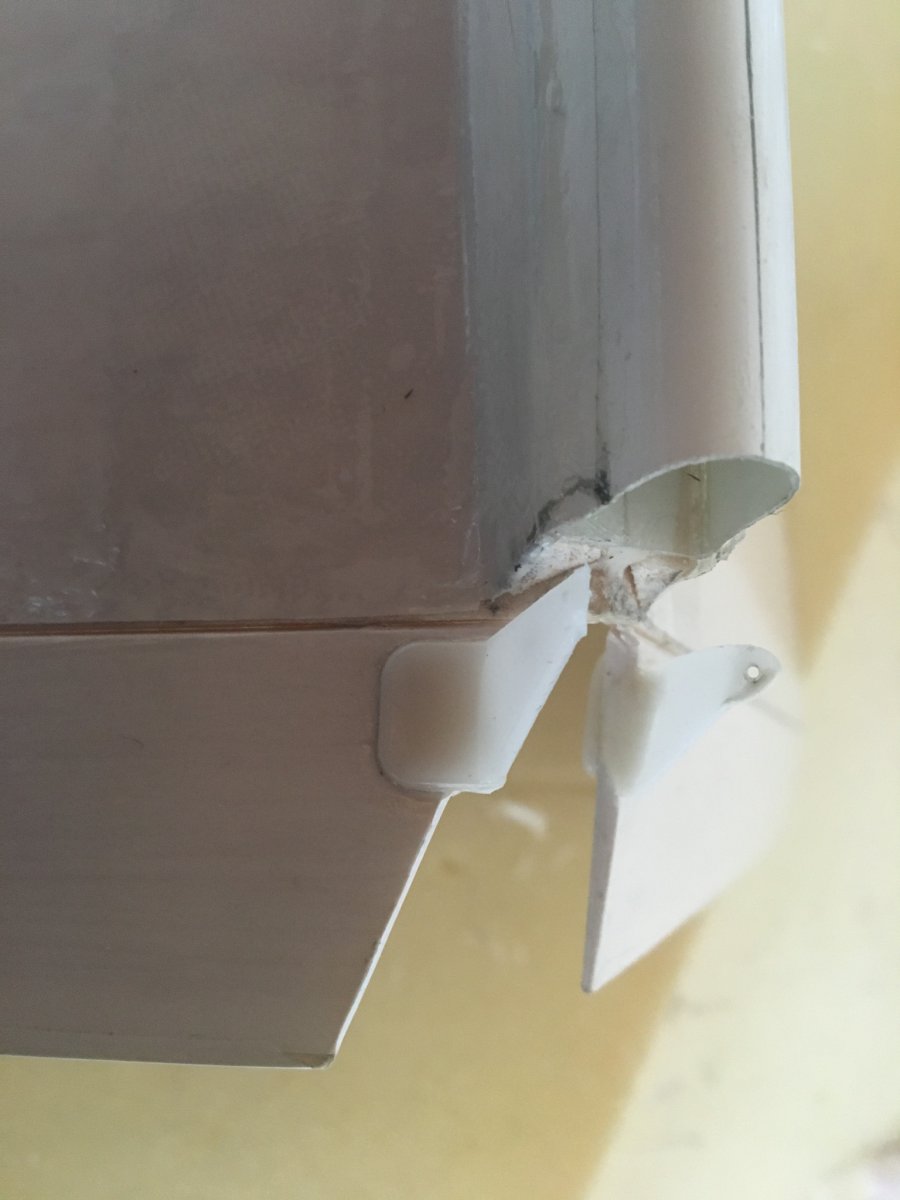

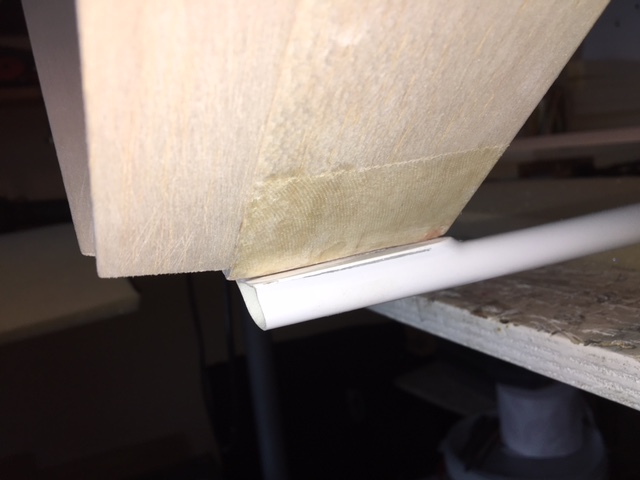

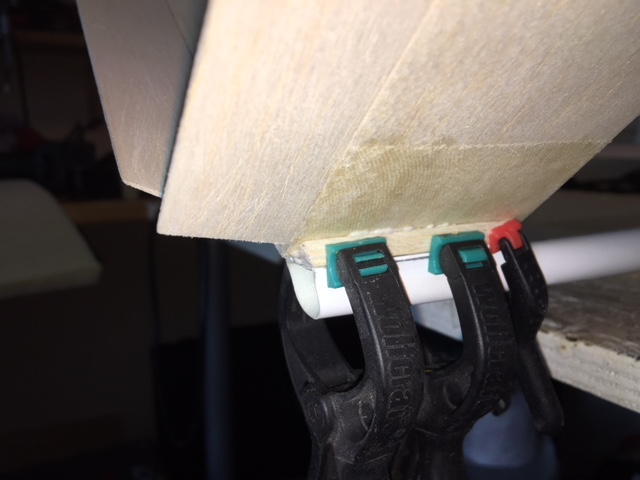

    Dus eerst de V-staart direct op de romp gelijmd met een paar kleine druppels secondelijm, zodanig dat ik de staart goed kon uitrichten.

    Na verschillende pogingen was ik tevreden en konden de driehoekjes er tussen met epoxy + microballons.
    (De overtollige epoxy is verwijderd hoor)
    Het geheel laten uitharden en er komt nog een klein glasmatje overheen.

    Begint nu op een zwevertje te lijken.

    Nu kunnen de stuurstangetjes worden bevestigd, en de servo plaats op het binnenste neusje worden bepaald.

    Wordt vervolgd......

    Berrie, DirkSchipper, jve en 2 anderen vinden dit leuk.
  18. Eric R

    Eric R

    Lid geworden:
    29 apr 2013
    Berichten:
    567
    Locatie:
    Drunen
    Eindelijk weer de tijd om te knutselen.

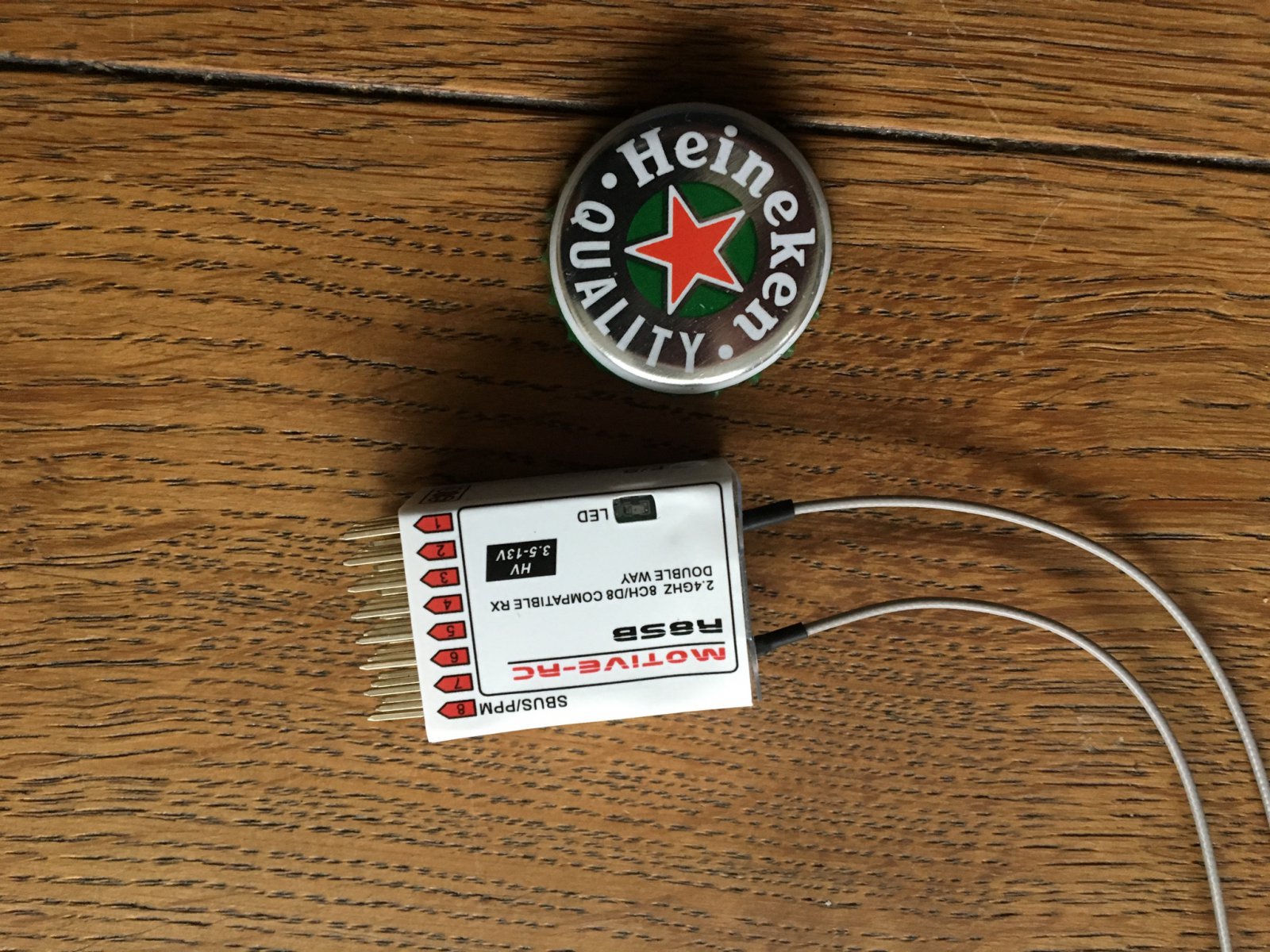

    In de tussentijd is ook mijn ontvangertje gearriveerd.

    Het na het monteren van de originele heveltjes voor de V-staart was ik niet tevreden.
    Te weinig vlees op het roer en kwaliteit was slecht.

    Er af dus.....
    Oude ledenpas van de vliegclub gepakt (die dingen altijd bewaren, super handig) en met een klein brandertje de plek van de knik verwarmt en in de juiste hoek gebogen.

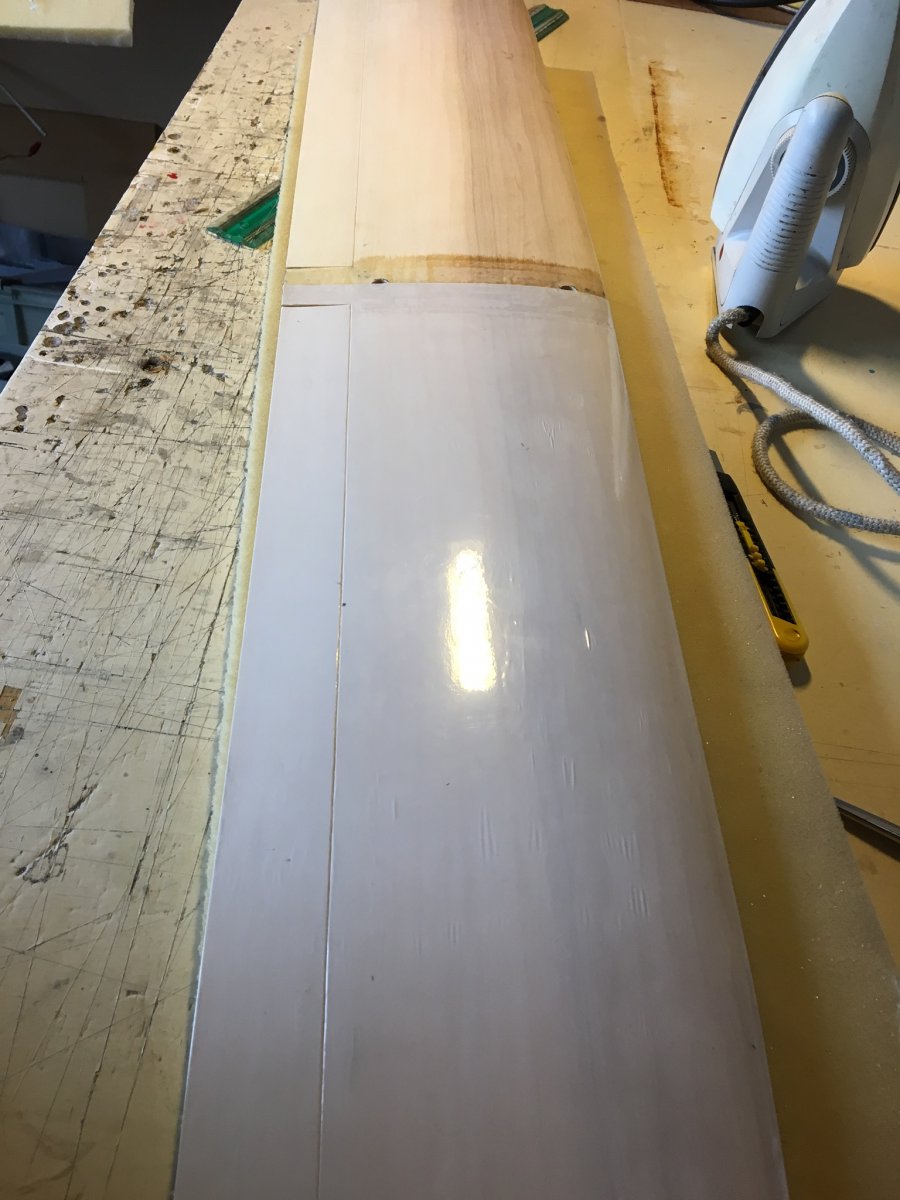

    Tussendoor de vleugels gefolied met Oracover light.
