    Update : 0001

    Hallo allemaal,


    Ik wil weer eens een poging doen om een bouwverslag te maken.

    Omdat er in Brugleuningerveen (MBVP) steeds meer gebouwen op diverse terreinen worden gebouwd en steeds zwaardere machines op diverse locaties worden geplaatst, dreigt de stroomvoorziening in Brugleuningerveen in gevaar te komen.

    Als ter zijner tijd de hele zware rups hijskraan van Richard S. wordt geplaatst zal de stroomvoorziening zeker niet meer toereikend zijn en zal dit ernstige gevolgen hebben voor de openbare gebouwen van Gemeente, Politie, Brandweer en Ziekenvervoer, die kunnen dan niet meer naar behoren functioneren.

    Omdat door de recessie de Elektriciteitscentrale van Brugleuningerveen nog steeds niet klaar is en voorlopig ook niet wordt afgebouwd, heb ik besloten om een Noodstroom voorziening te bouwen, die ingehuurd kan worden door bedrijven die veel elektriciteit nodig hebben.

    Het betreft : een Caterpillar 3518 B generator van
    Caterpillar 3516 B - V 16 motor 1640 kW / 2233 PK 1800 t/min. Generator 2250 kW 220/250-480 Volt.
    Deze Caterpillar generator is inmiddels in mijn bezit. (gekregen)


    Deze Caterpillar generator wordt in een container ingebouwd, waardoor deze overal inzetbaar is.

    Nu zijn er diverse containers van diverse merken voorhanden, maar deze voldoen niet aan de maten omgerekend naar 1:1
    Van de Bruder container kloppen de maten niet en zijn de Twistlock gaten vierkant i.p.v. van ovaal zoals bij de 1:1.
    Van de Wedico container kloppen de maten ook niet en zijn de Twistlock gaten rond, i.p.v. ovaal.
    Ook de maten van een Tamiya container kloppen niet, dus ga ik zelf maar een nieuwe container bouwen naar de 1:1


    Het frame van de container wordt van messing gemaakt en de schotten worden van kunststof gemaakt.
    Ook zal de Caterpillar generator op sommige punten worden aan gepast naar de 1:1
    Bovendien moeten de 2 geïsoleerde uitlaten nog gemaakt worden en moeten de elektronische schakelkasten ook nog gebouwd worden om een compleet geheel te krijgen.
    Daarna zal de container van binnen en buiten in de Witte Caterpillar kleuren worden gespoten en worden voorzien van Caterpillar logo's.


    De Caterpillar 3518B generator zal vervoerd worden op de 6 assige Broshuis Semi-dieplader., of op een 40 feet Pacton container trailer

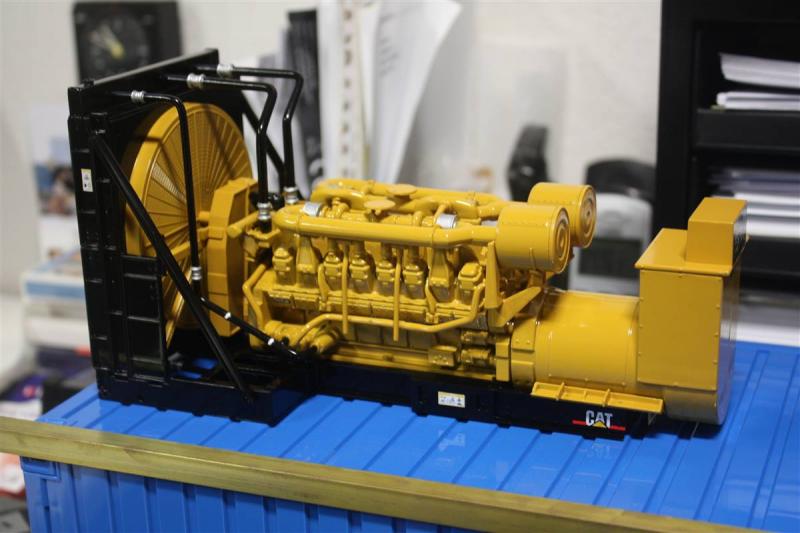

    Caterpillar 3518 B Generator

    [​IMG]

    [​IMG]

    [​IMG]

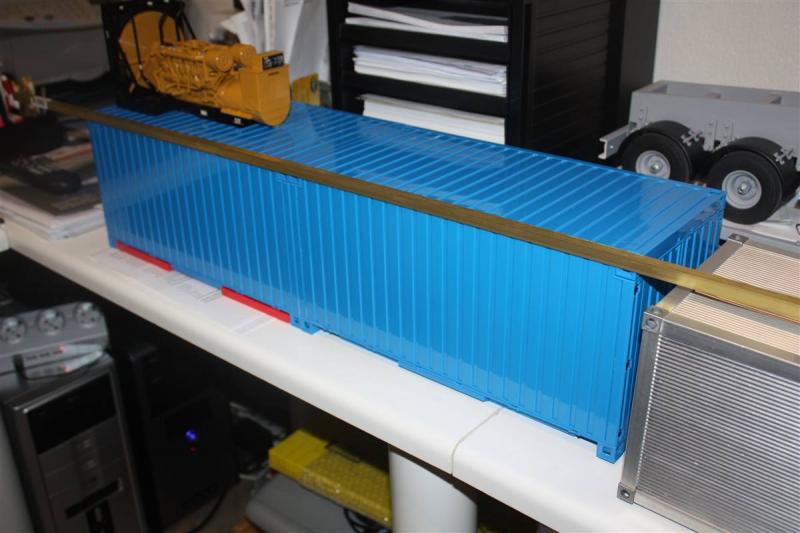

    Bruder container

    [​IMG]


    [​IMG]

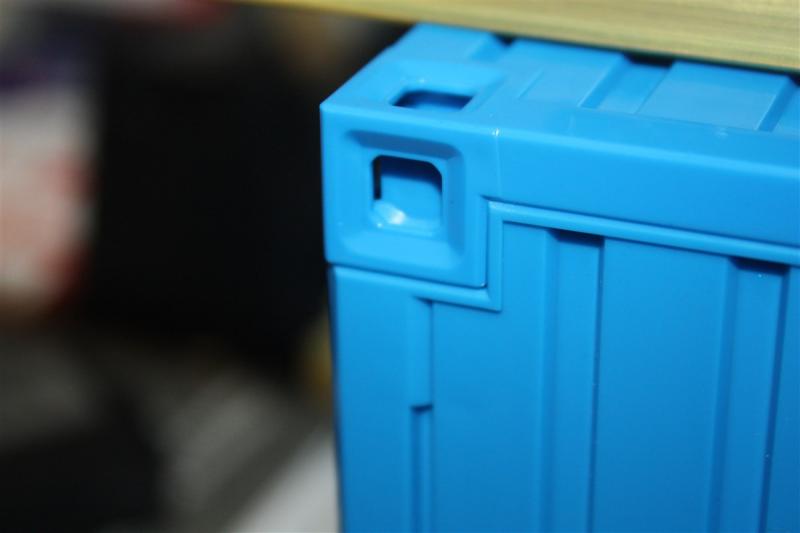

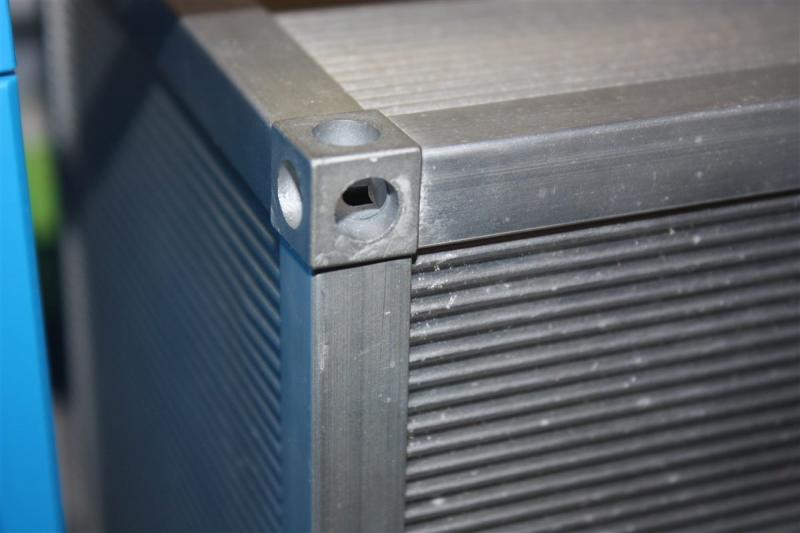

    Twistlock gaten zijn vierkant in de Bruder container i.p.v. ovaal.

    [​IMG]

    Wedico container

    [​IMG]

    Twistlock gaten zijn in de Wedico container rond i.p.v. ovaal.

    [​IMG]

    Wordt vervolgd.

  2. Eric Boogaard

    Eric Boogaard

    Lid geworden:
    2 mrt 2010
    Berichten:
    52
    Locatie:
    Hardinxveld-Giessendam
    Leuk projectje.
    Ga dit zeker volgen.

    Afgelopen week nog bij Pon in Papendrecht geweest.
    Stonden 3 van die container sets.
    Echter wel alle 3 uitgefikt.

    suc6 met de bouw.

  3. powerpat

    powerpat

    Lid geworden:
    6 mei 2010
    Berichten:
    78
    Locatie:
    weert
    beste ben
    het type generator set bestaat niet het is 3516b
    de 35 staat voor de inhoud van de cil en de 16 voor het aantal cilinders en de b voor tweede generatie van de motor lijk me een leuk projeckt maar ik denk dat de generator set te klein is voor de container

  4. Cor

    Cor In Memoriam

    Lid geworden:
    30 apr 2009
    Berichten:
    4.164
    Locatie:
    Heemskerk
    Bij de MBVP stond er laatst ook een dergelijke container op de
    modeltruck baan. De motorruimte was verlicht bij de geopende zijdeuren
    en er was een Beier geluidmodule in gebouwd.
    Was dacht ik van een lid van de modeltruckers.

  5. demian1290

    demian1290

    Lid geworden:
    6 mrt 2013
    Berichten:
    321
    Locatie:
    Rosmalen NB
    Mooi project Piet!

    nu nog een rook generator en geluidsmodule erbij en het is helemaal af!

  6. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Powerpat,

    Het valt nogal meer hoor, de generator past best mooi in de container.

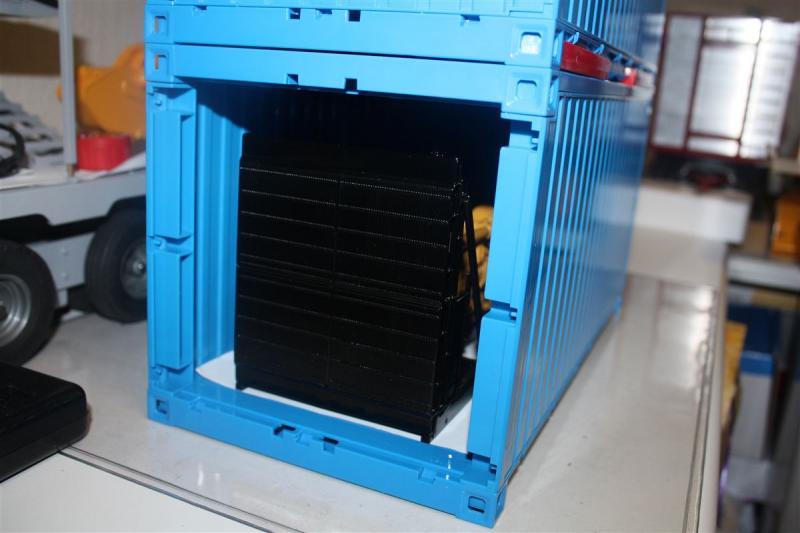

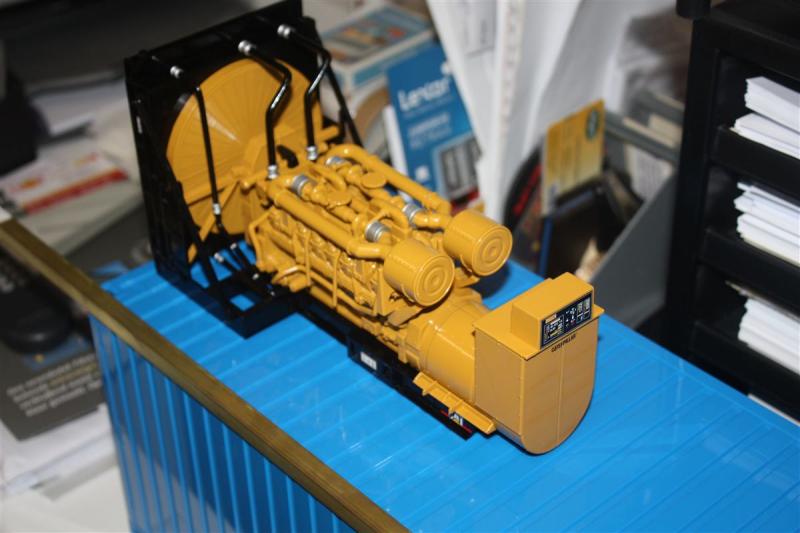

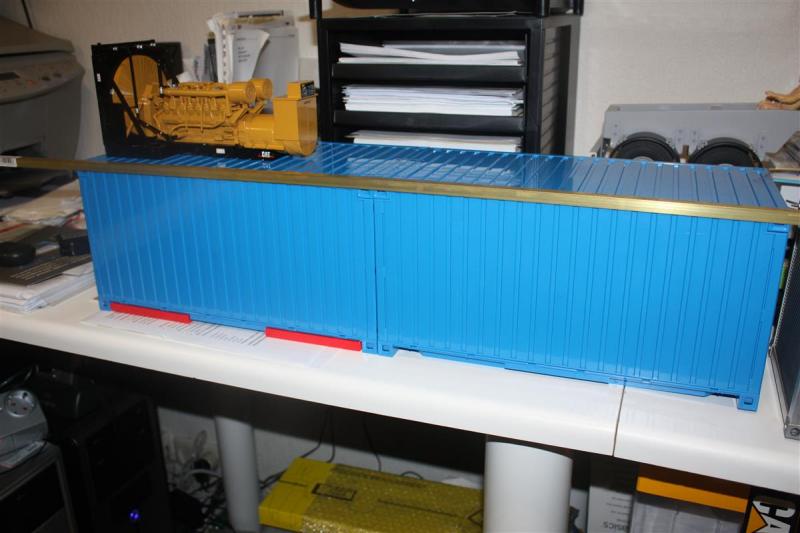

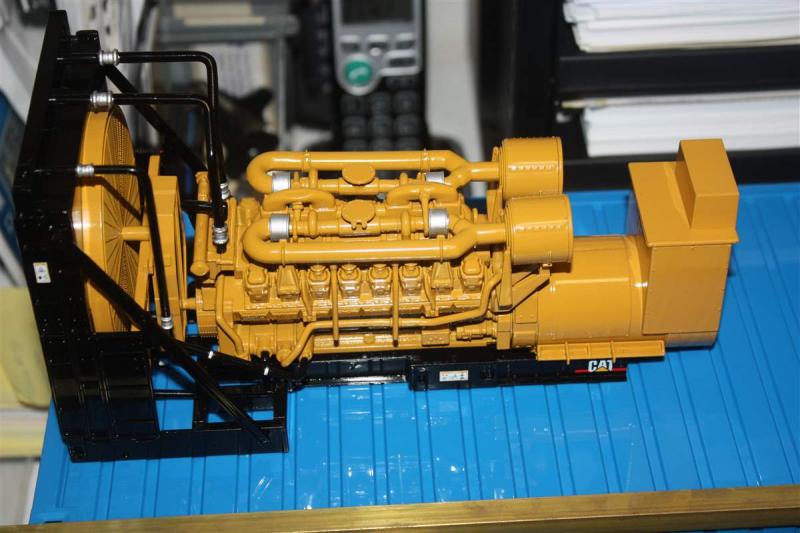

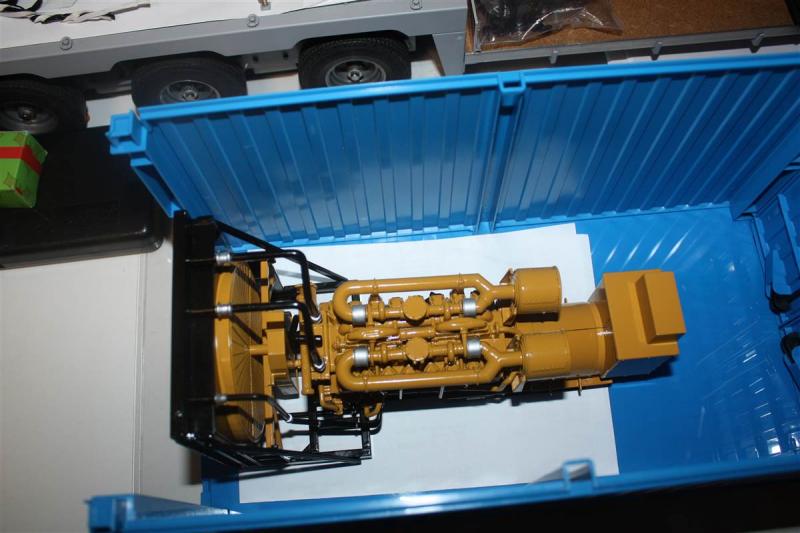

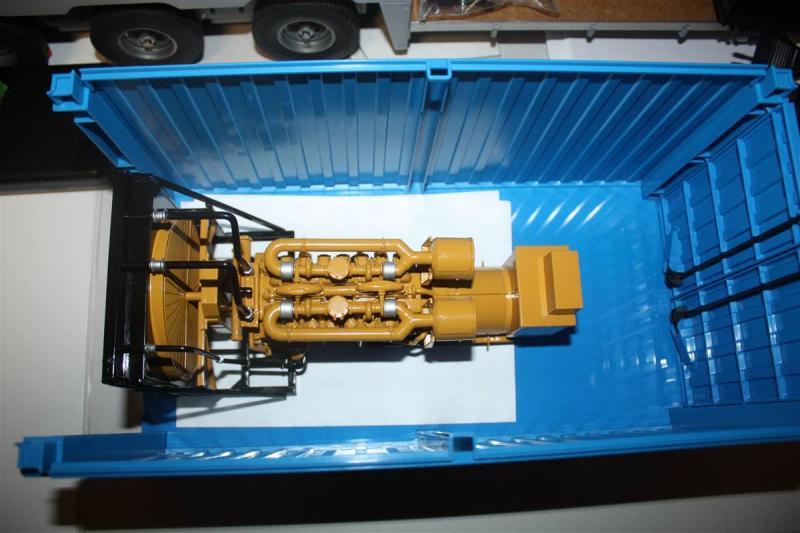

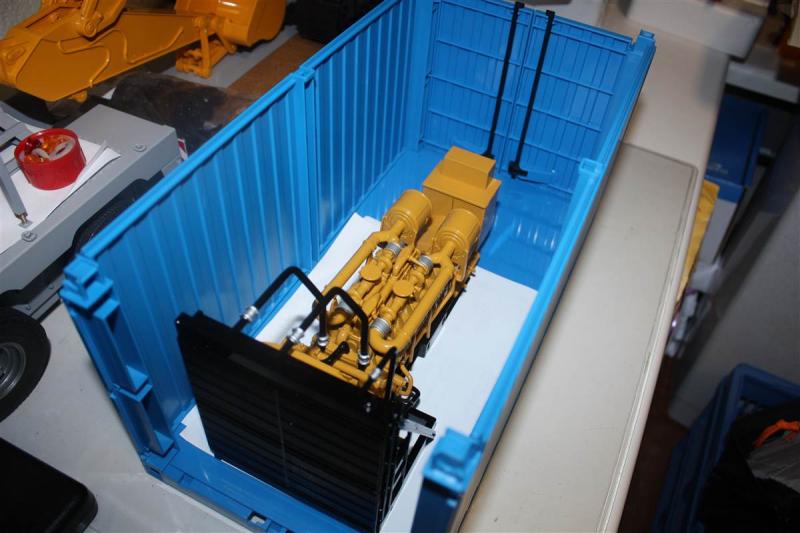

    Even de generator in een Bruder container geplaatst. (zie foto's)

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  7. Jhma36

    Jhma36

    Lid geworden:
    1 apr 2013
    Berichten:
    263
    Locatie:
    Wijster
    Piet,
    Ik zie dat je toch een bruder container neemt ? Misschien wel handig anders wijk je weer af met maatvoering van andere kontainers

  8. Beer

    Beer

    Lid geworden:
    5 jun 2006
    Berichten:
    45
    Locatie:
    Leens
    stroom agg.

    Hallo Piet.

    Mooi projekt die je nu weer uitvoerd.
    Heb alleen al eens zoiets gezien.
    Volgens mij in Hilter of zo.
    kan mij vergissen of zo

    m.v.g. Reinier

  9. powerpat

    powerpat

    Lid geworden:
    6 mei 2010
    Berichten:
    78
    Locatie:
    weert
    hallo piet ziet er goed uit
    alleen als je de afmeting van een originele 3516 zo hij niet in die container passen
    voor ideeen kun je ook kijken op www,mwm.net daar staan ook containers op.
    alleen moet je dan kijken naar 2020 v16 dat is de zelfde motor in het vermogen
    allen zijn dit dan gas motoren ook voor gebriuk als noodstroom
    maar dit verslag ga ik volgen ik werk dagelijks aan deze motoren

  10. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland

    Hallo Jan Hendrik,

    Nee, ik ga geen Bruder container gebruiken hoor !!

    Alleen maar om even te laten zien dat de generator niet te klein is voor een container in de schaal 1:14.5 (dit was een vraag van Powerpat)

    Ik ga zelf een hele nieuwe container bouwen.

  11. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland

    Hallo Powerpat,

    Ten eerste even de schrijffout gewijzigd, ik had in het Caterpillar 3518B geschreven, maar dit moet 3516B zijn.

    Je hebt inderdaad gelijk, de CAT 3516B past niet in een container.
    Deze is een beetje boel te groot voor een container !
    Maar de generator die ik heb gekregen van Caterpillar Deutschland via mijn schoonzoon is in de schaal 1:25.
    Op zichzelf vind ik deze CAT generator niet verkeerd staan in de container.

    Tja, modelbouw is concessies doen hé !!

    Een gasmotor is niet handig als je de set op locatie gaat gebruiken, dan is dit geen optie, dus blijft er een diesel over, of je moet LNG gaan gebruiken, maar dan wordt de tank wel erg groot en past dan niet in de container.

  12. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0002




    Hallo allemaal,


    Begonnen met de bouw van de container voor de CAT generator.
    Een 20 ft container is te klein, dus wordt de container 30 ft lang.

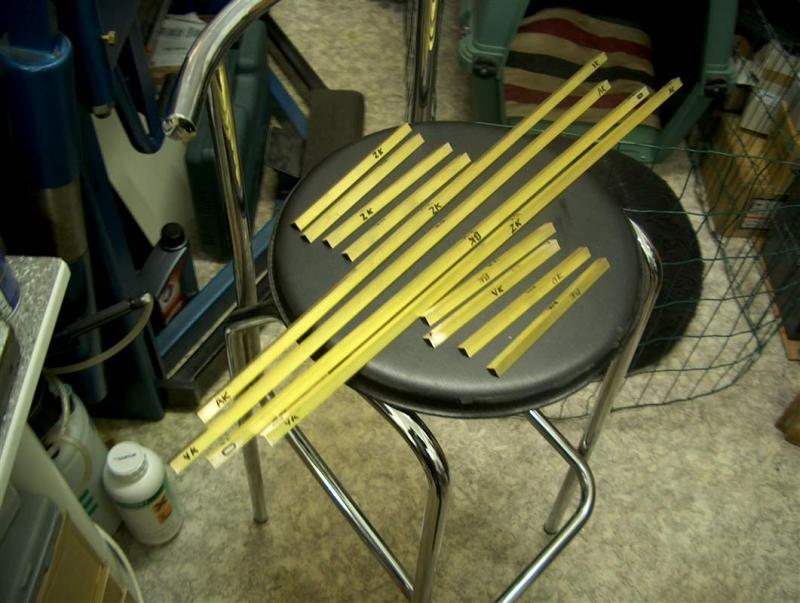

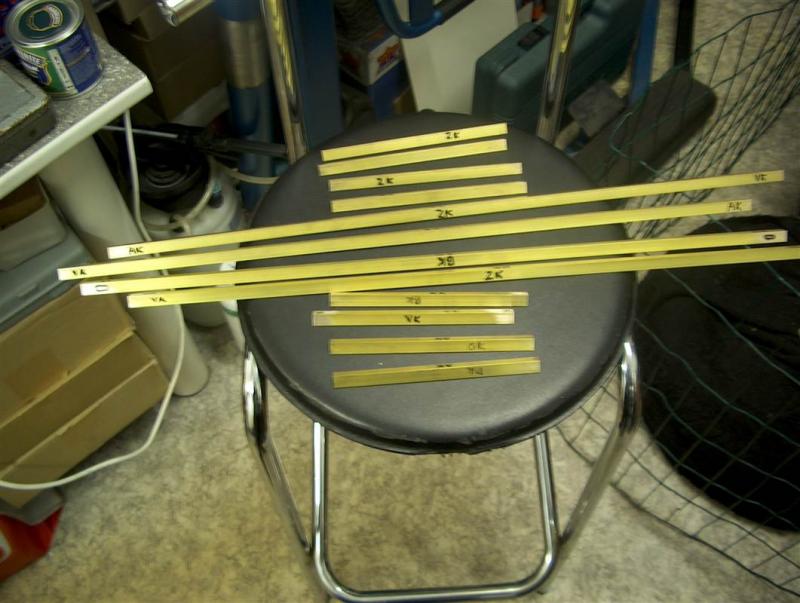

    De messing hoeklijnen van 10 x10 x1mm op maat gemaakt.

    [​IMG]

    [​IMG]

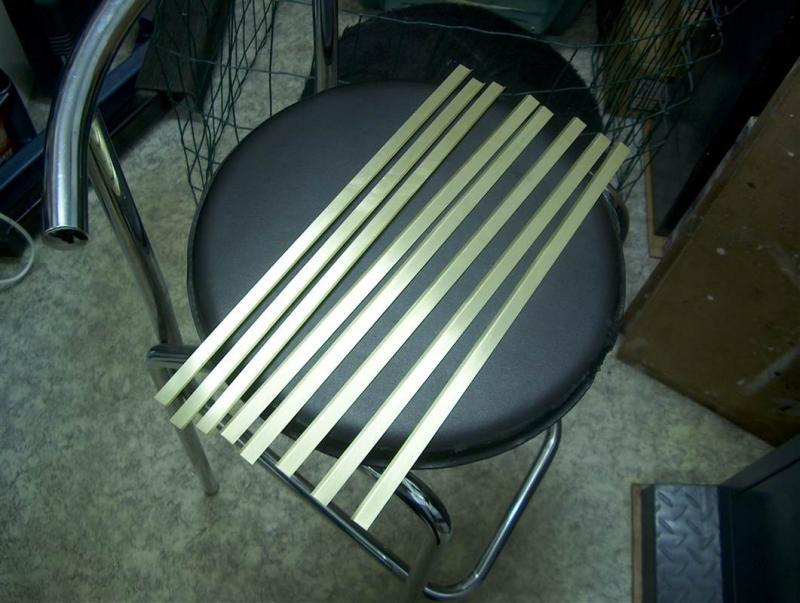

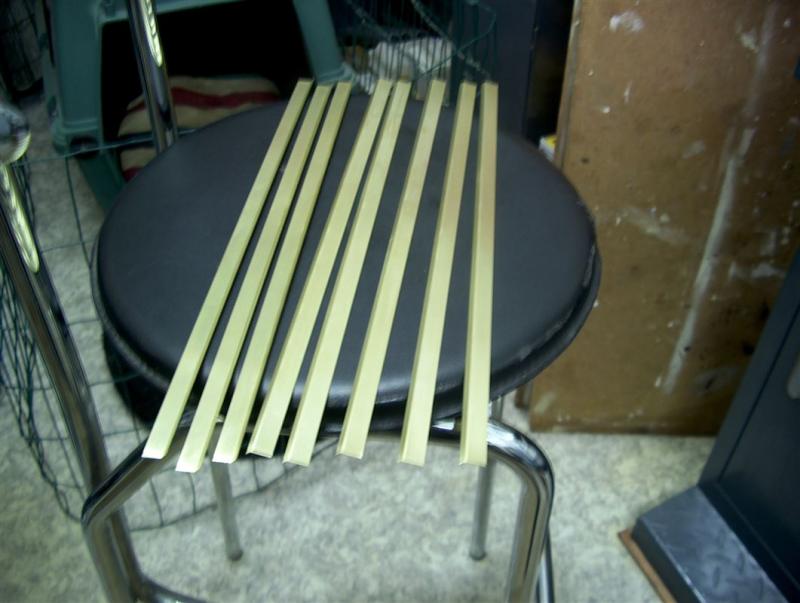

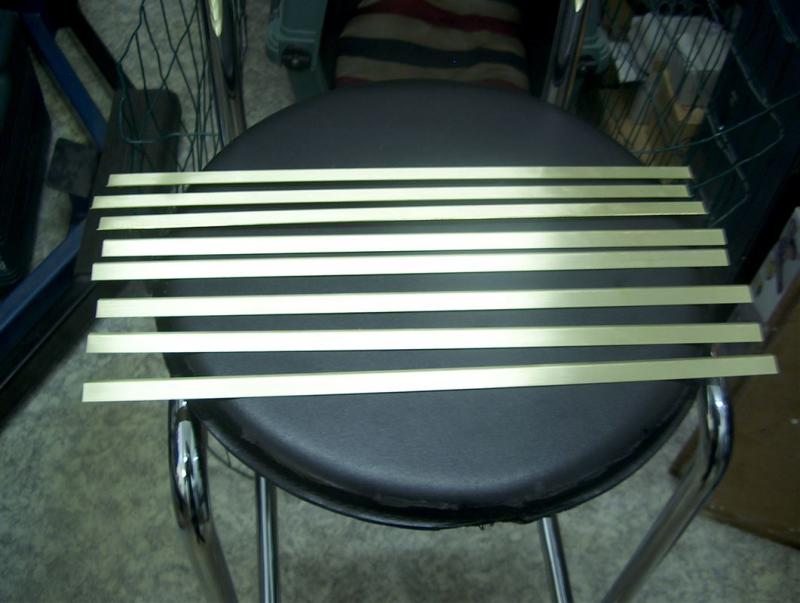

    De messing lamellen voor het koelrooster uit 0,5 mm messing plaat gemaakt, de lamellen zijn 15 mm breed.

    [​IMG]

    [​IMG]

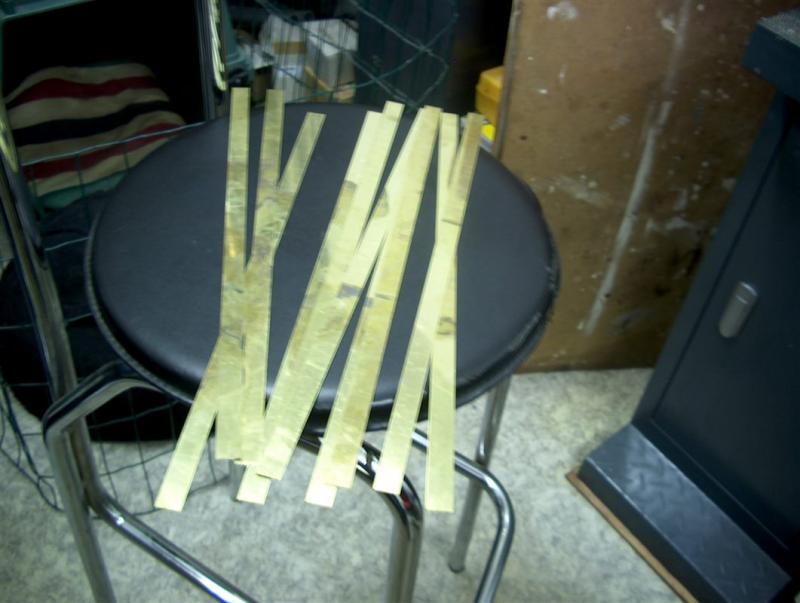

    De messing lamellen ruw geschuurd om in het koelrooster te solderen.
    Het koelrooster wordt van messing hoeklijn van 10 x10 x1mm gemaakt.

    [​IMG]

    De messing lamellen onder een hoek van 45 graden gezet in de zetbank, de lamellen zijn gezet op 4mm/11mm.

    [​IMG]

    [​IMG]

    Helaas zijn de foto's niet zo heel erg scherp, ik zal proberen om betere foto's
    te maken van de lamellen.


    Wordt vervolgd.

  13. ricardo15

    ricardo15

    Lid geworden:
    20 nov 2012
    Berichten:
    192
    Locatie:
    krimpen a/d ijssel
    De agegraaten van joulz heben een aparte gasolie tank dus dat is dan geen groot probleem lijkt mij of is dat voor u wel een groot probleem

  14. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Er komt voor de stroomvoorziening voor de verlichting en de geluidsmodule een grote loodaccu van 12 volt in de aparte ruimte te staan, deze wordt omgebouwd als een uitziende grote dieselolietank.

  15. ricardo15

    ricardo15

    Lid geworden:
    20 nov 2012
    Berichten:
    192
    Locatie:
    krimpen a/d ijssel
    nee oke het was meer als er een gas motor in komt dan kan je het ook zo oplosen

  16. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update :0003


    Hallo allemaal,

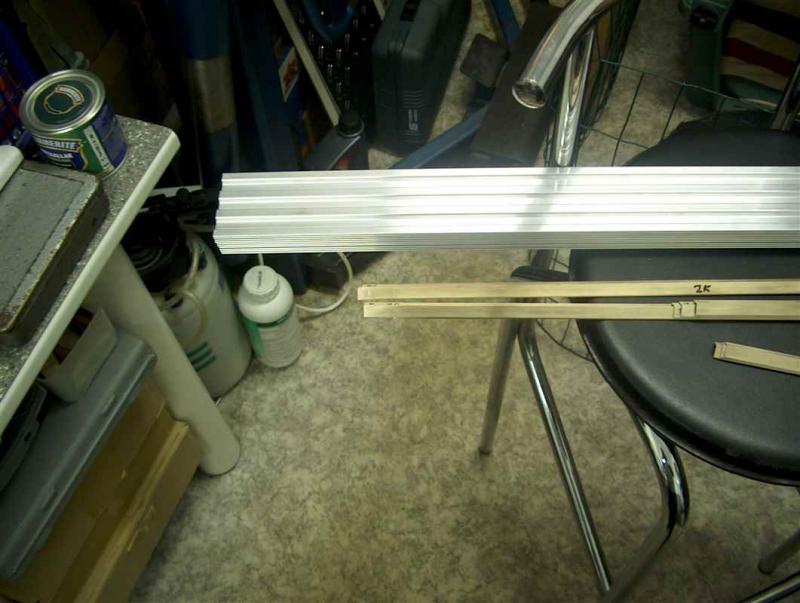

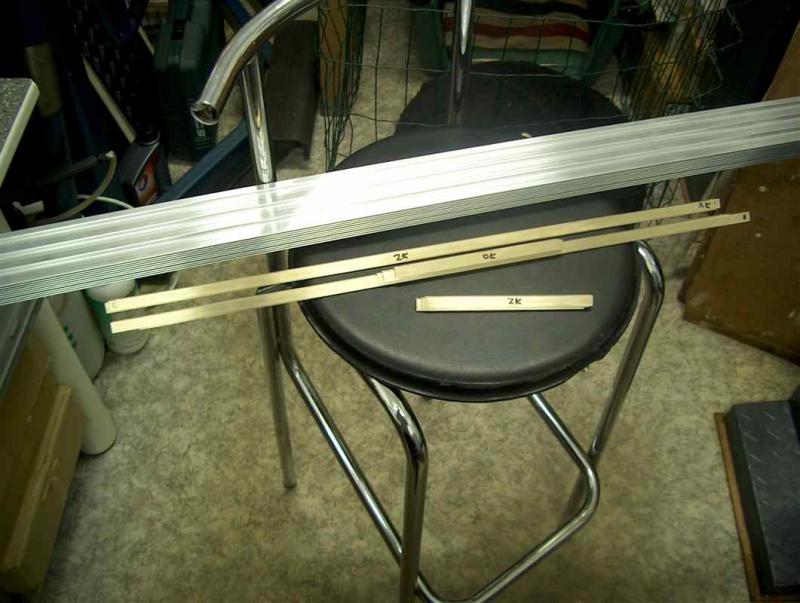

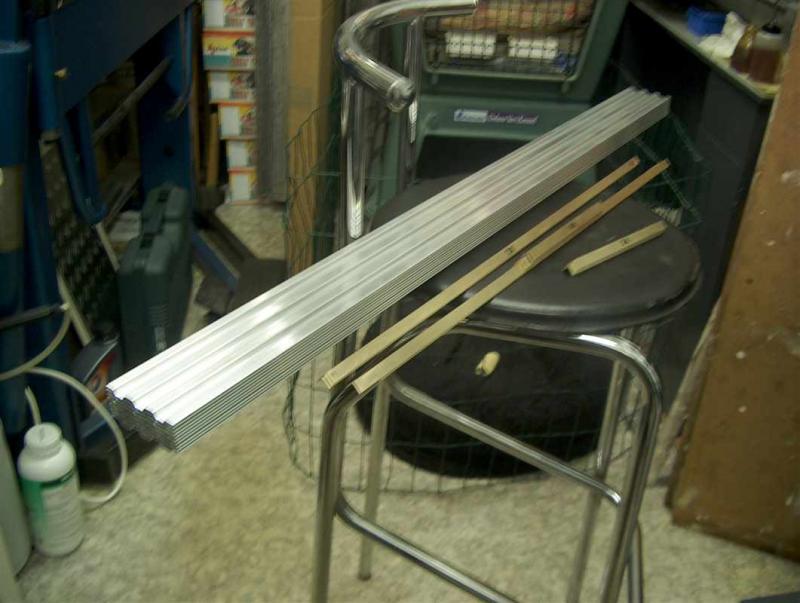

    Vandaag het aluminium containerprofiel binnen gekregen voor de voorkant, zij-wanden en het dak.
    Ik had liever messing profielen gehad, maar die zijn helaas niet in de maat 1:14.5 te leveren,
    tenminste ik heb ze niet kunnen vinden op het internet.

    [​IMG]

    [​IMG]

    [​IMG]

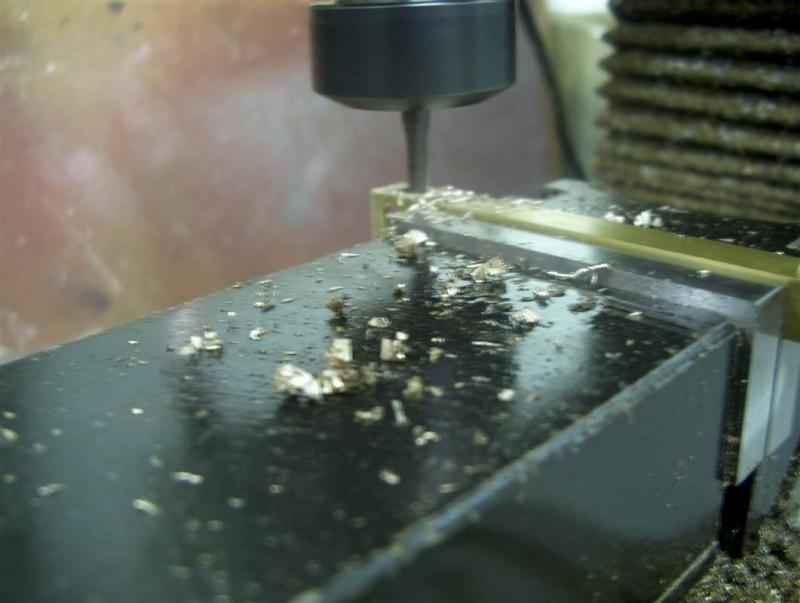

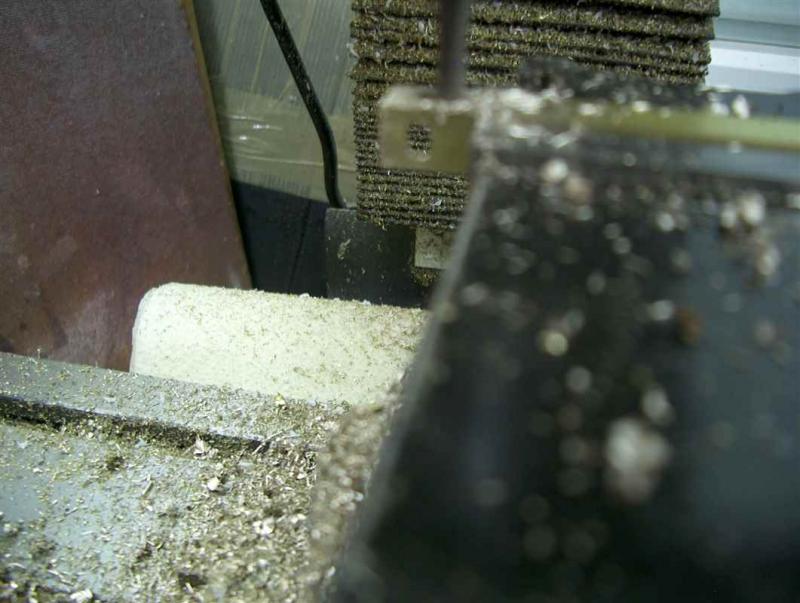

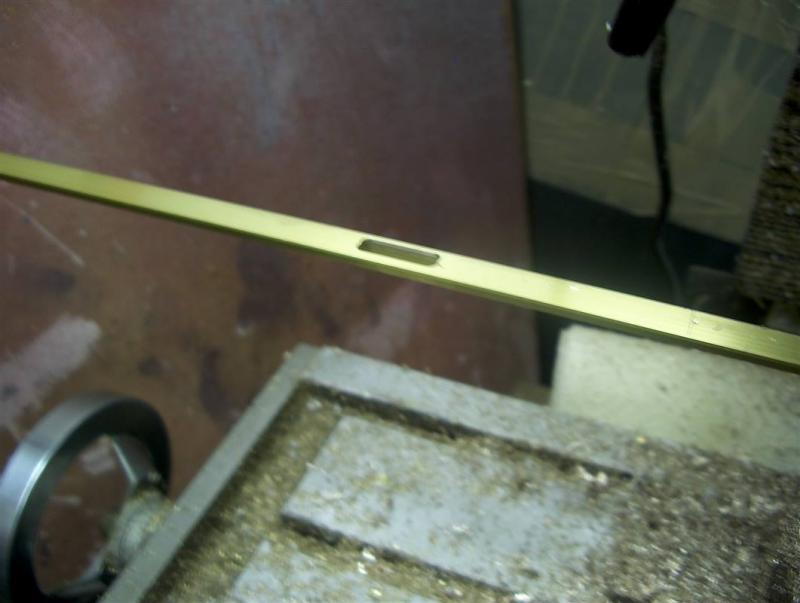

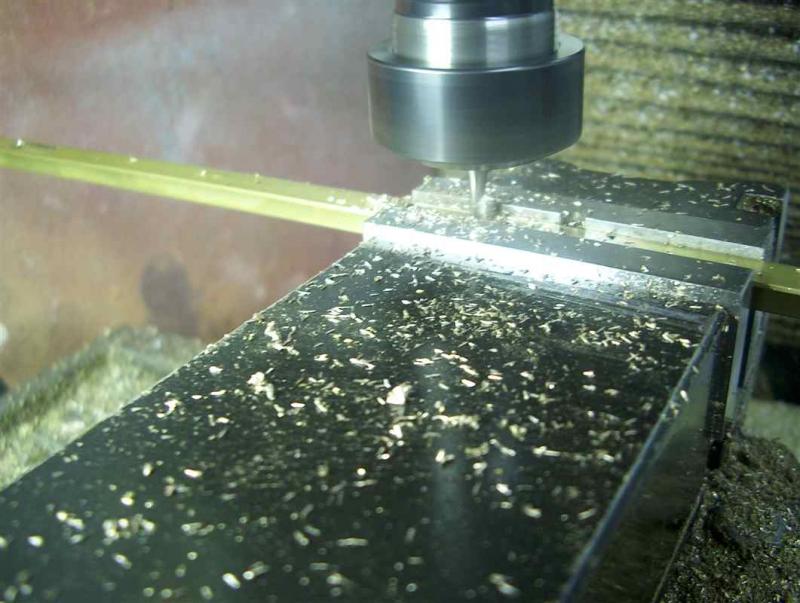

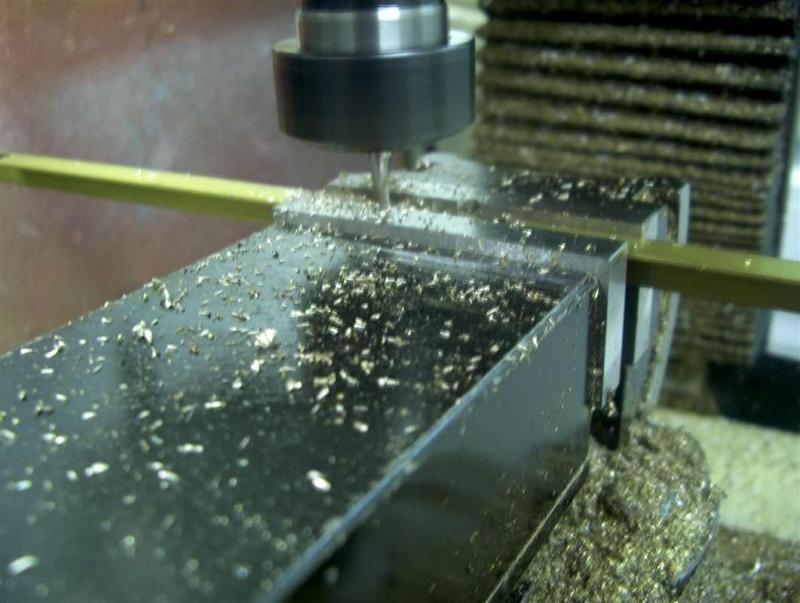

    Begonnen met de twistlock-gaten in de hoeklijnprofielen te frezen.
    Helaas zijn de foto's niet helemaal scherp.

    [​IMG]

    [​IMG]

    In de onderrand hoeklijnprofielen de 2 gaten gefreesd voor de lepels van containerheftrucks.

    [​IMG]

    [​IMG]

    [​IMG]

    De ronde hoeken in de heftrucklepel-gaten van de frees moeten nog vierkant gevijld worden, zoals bij de 1:1


    Wordt vervolgd.

  17. ricardo15

    ricardo15

    Lid geworden:
    20 nov 2012
    Berichten:
    192
    Locatie:
    krimpen a/d ijssel
    ziet er goed uit


    gr ricardo

  18. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Update : 0004


    Hallo allemaal,

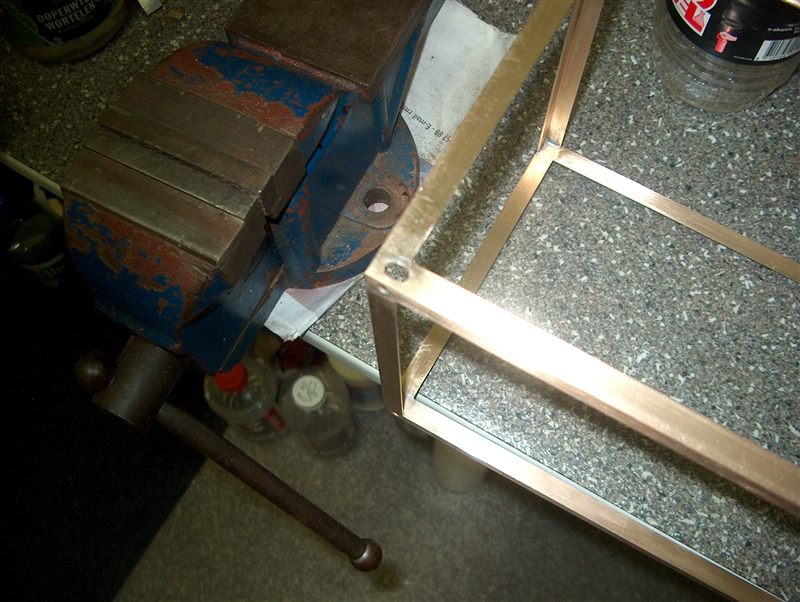

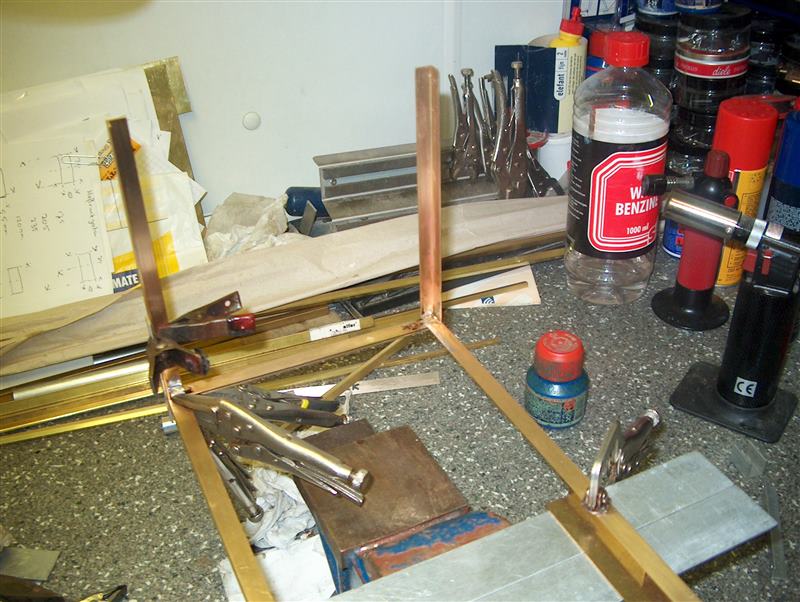

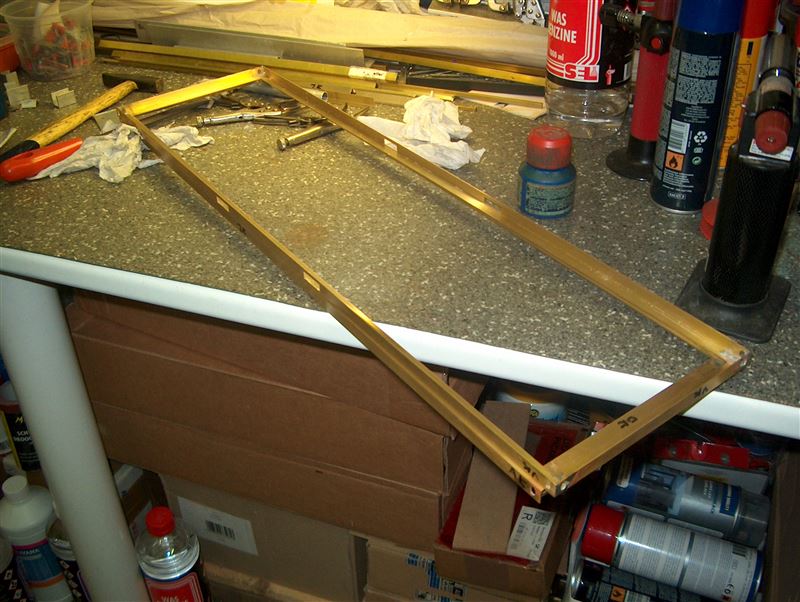

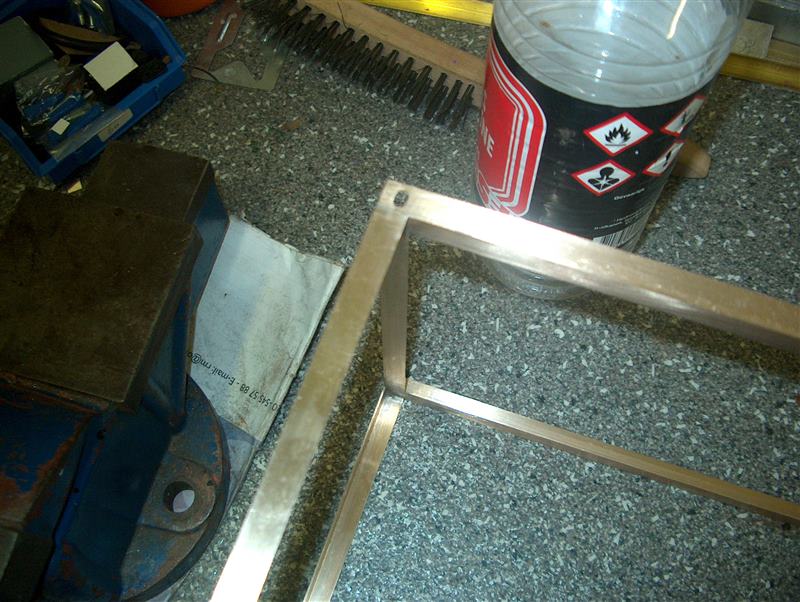

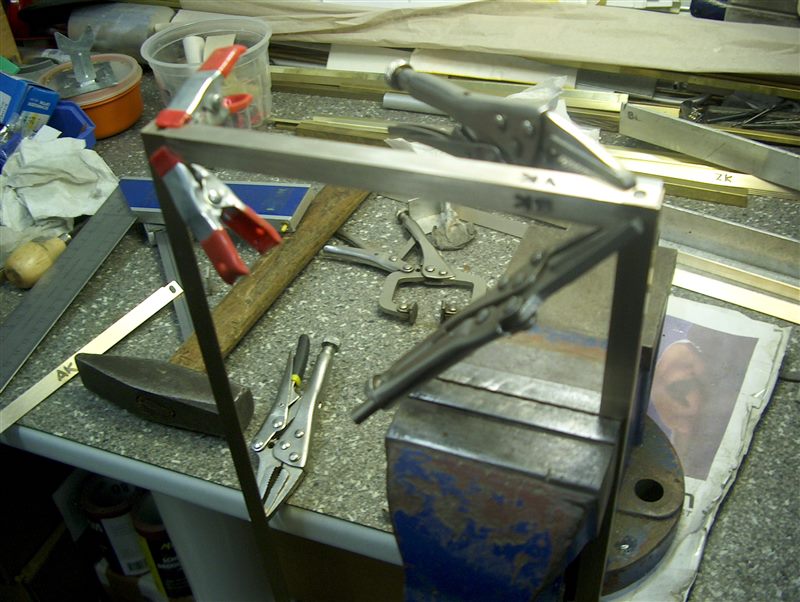

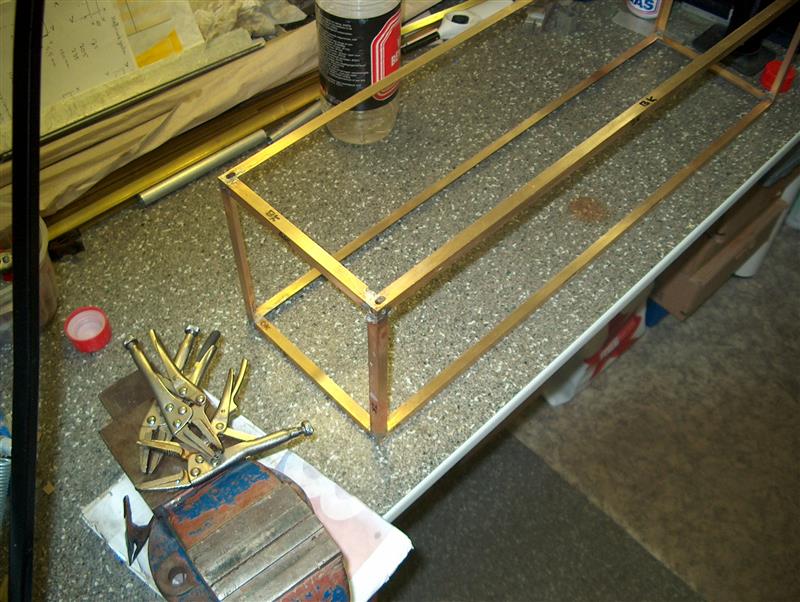

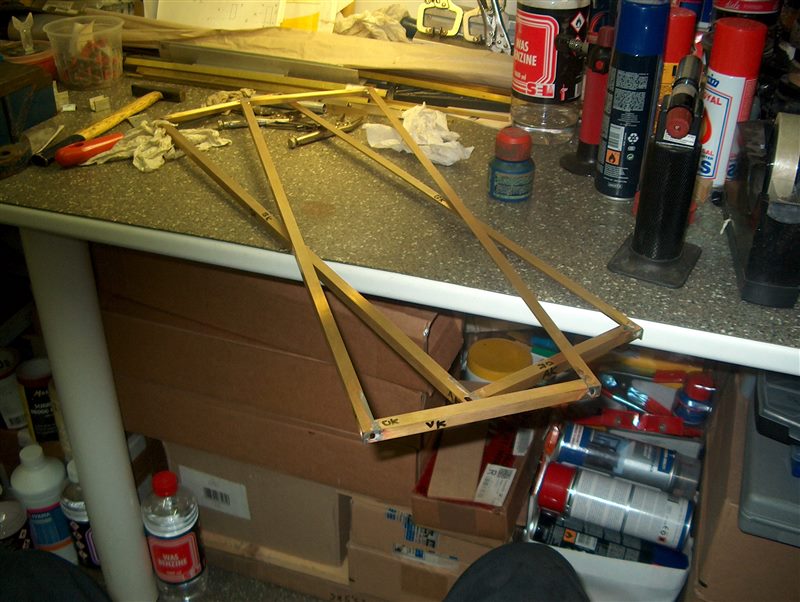

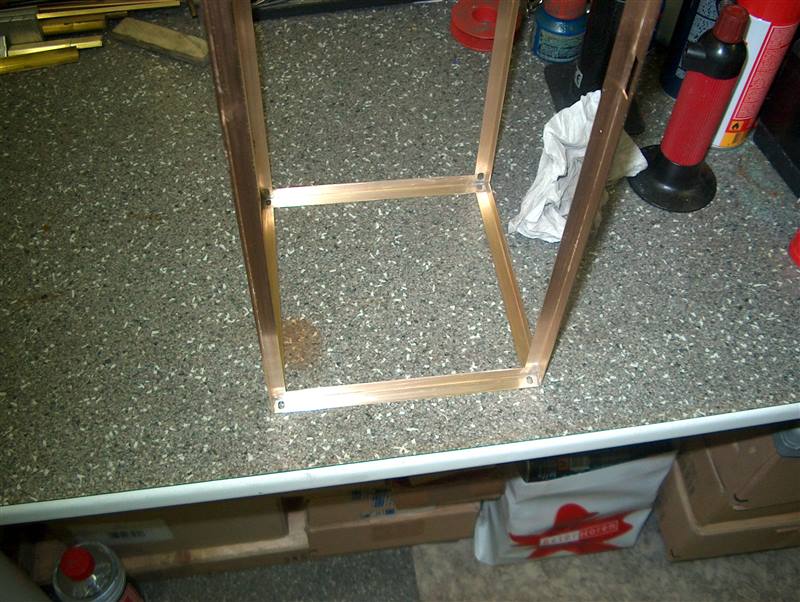

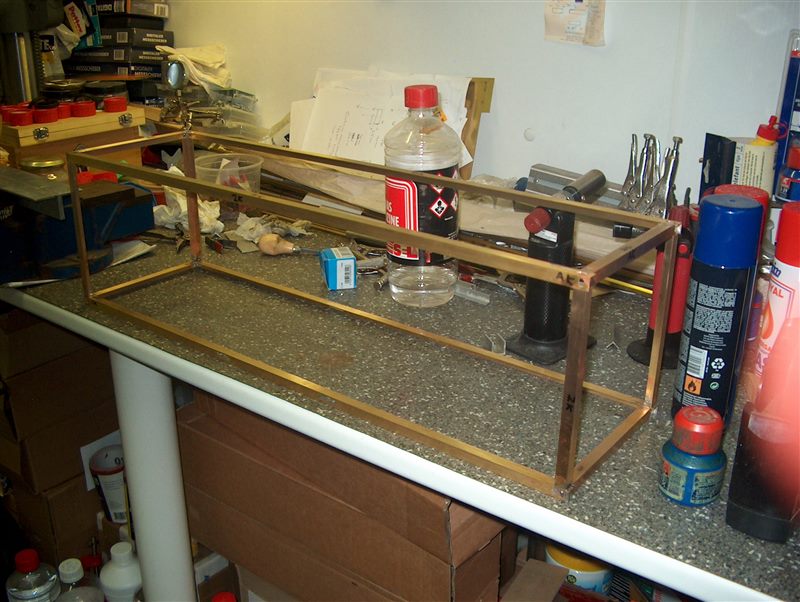

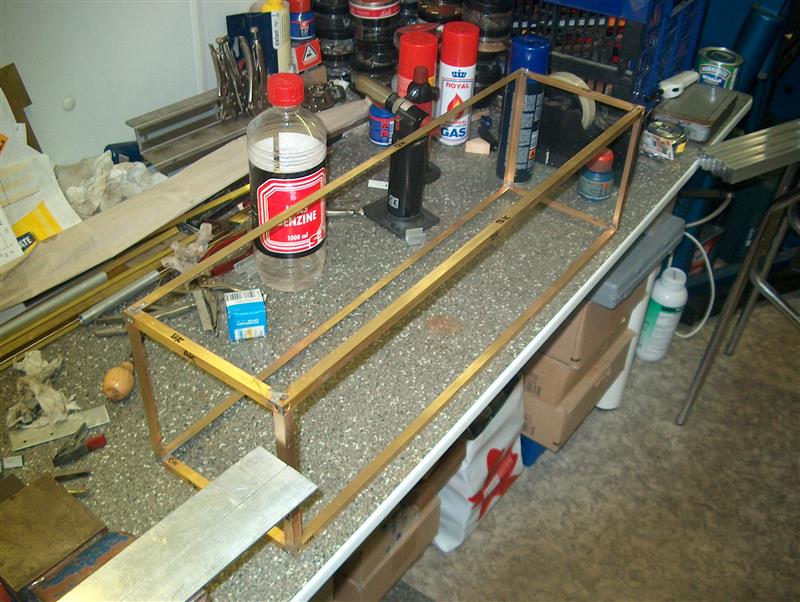

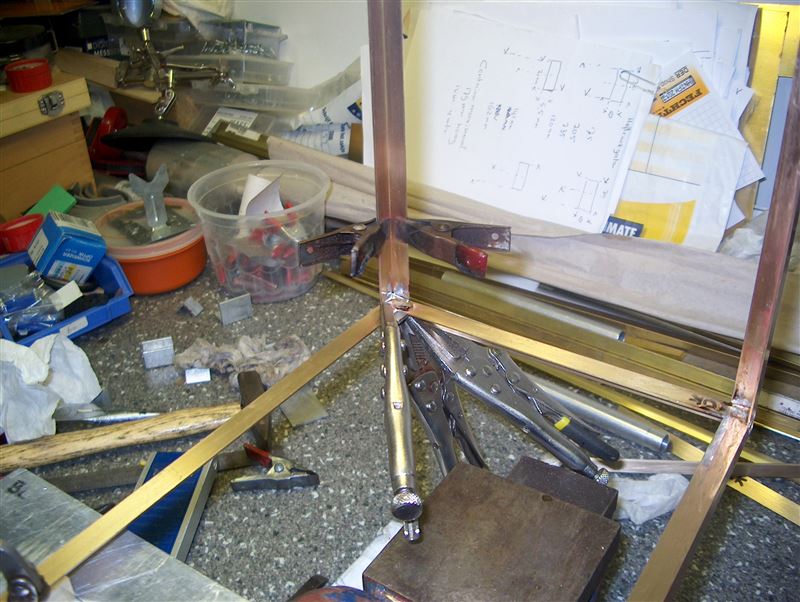

    Het containerframe in elkaar gezet en gesoldeerd.


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

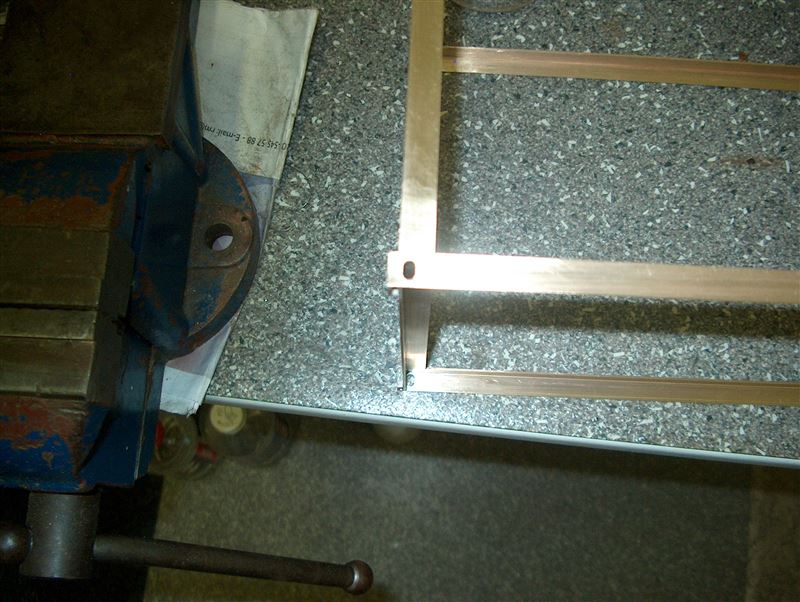

    De hoeken en de randen van het containerframe mooi afgewerkt.

    [​IMG]


    [​IMG]

    [​IMG]

    [​IMG]
    Wordt vervolgd.

  19. powerpat

    powerpat

    Lid geworden:
    6 mei 2010
    Berichten:
    78
    Locatie:
    weert
    mooi frame piet ben erg benieuwd ga zo door

  20. ricardo15

    ricardo15

    Lid geworden:
    20 nov 2012
    Berichten:
    192
    Locatie:
    krimpen a/d ijssel
    het ziet er zo makelijk bij u uit

    gr ricardo
