Een week geleden de speedbuild kit besteld van de Flitetest Versa Wing. (tekening in pdf bestand). Het uiteindelijke doel is om een vleugel te maken geschikt voor FPV inclusief gopro op de neus.
Uiteindelijk word dit het eindresultaat
Eindresultaat

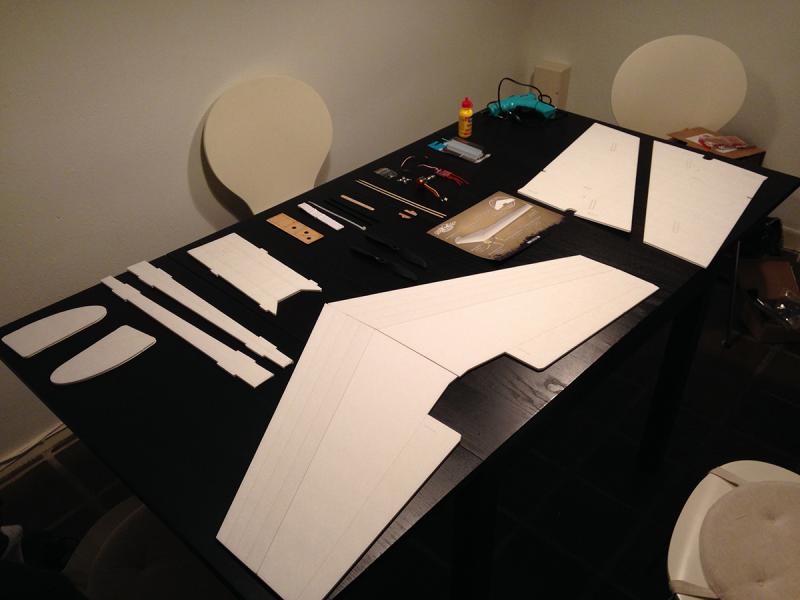

Hierbij een overzicht van (bijna) alle componenten.

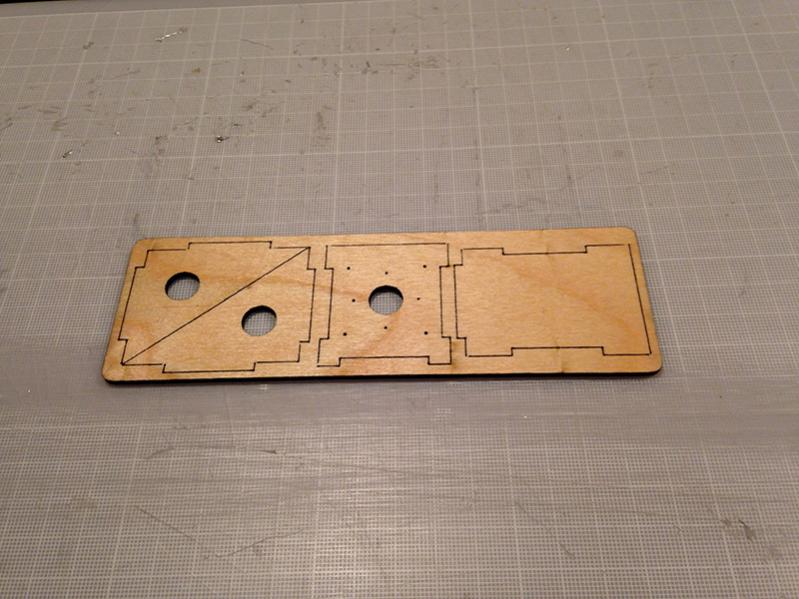

Druk alle elementen uit voor de motorsteun
Lijm vervolgens alle elementen aan elkaar

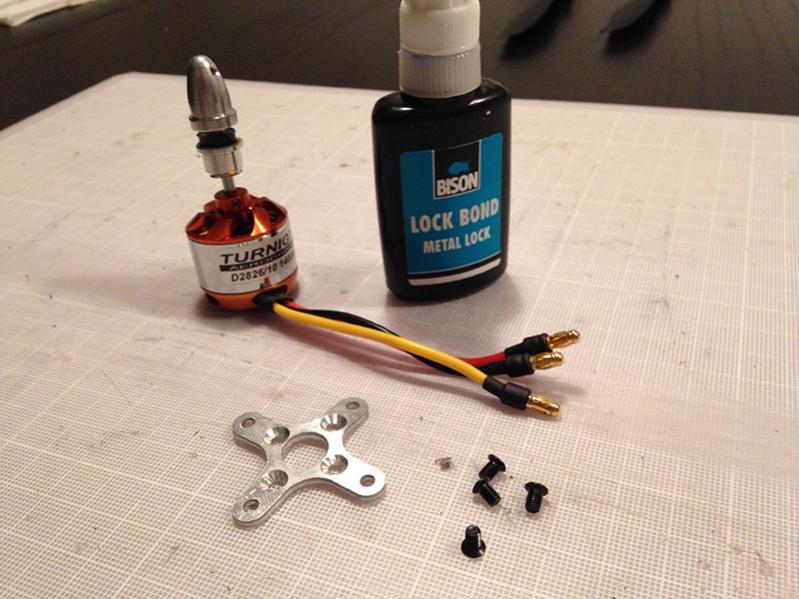

Schroef de bevestigingen vast met Loctite

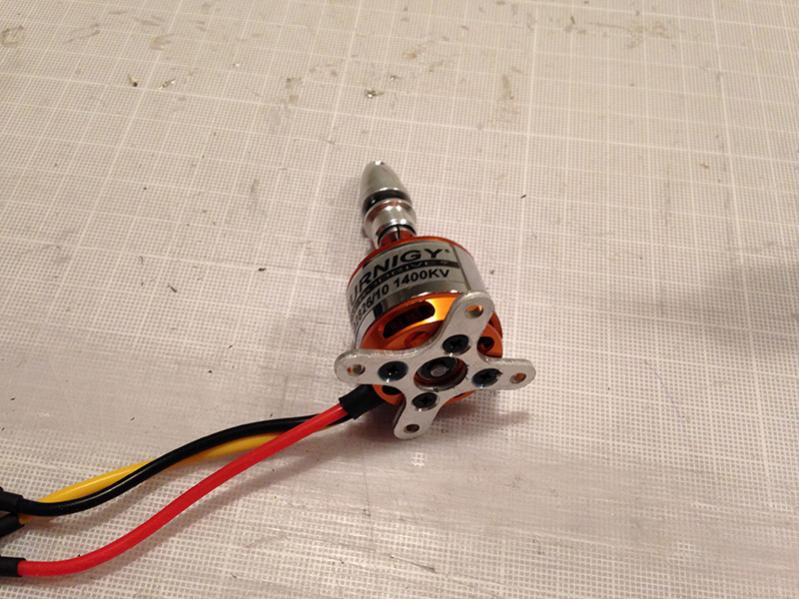

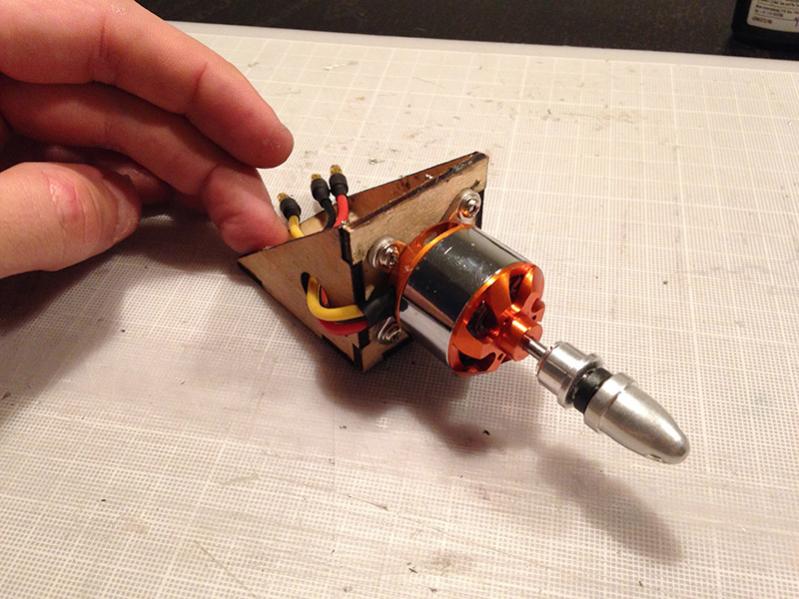

Monteer vervolgens de motor op de beugel

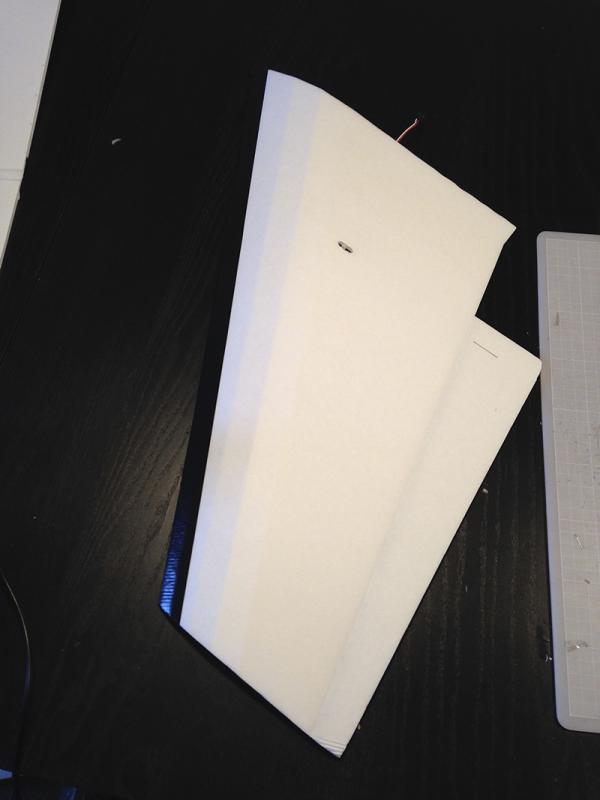

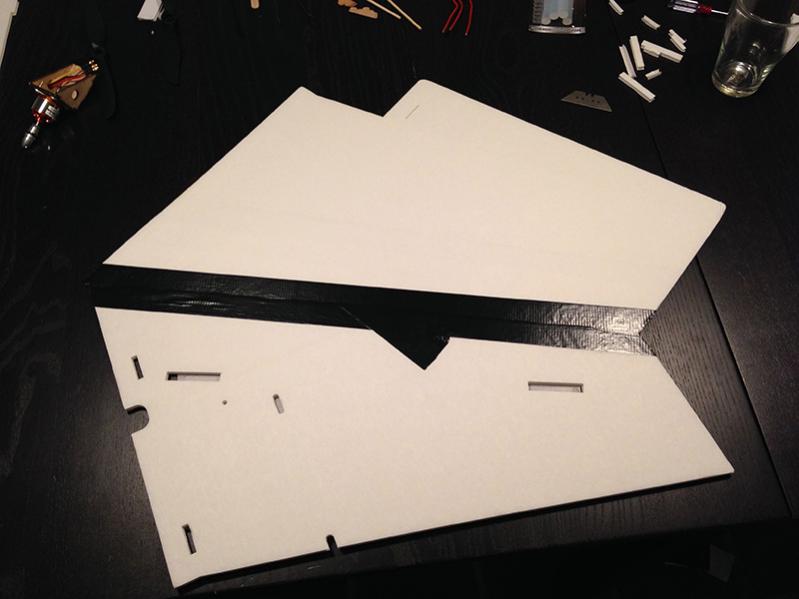

Plak vervolgens met tape 2 de bovenkant van de vleugel en de onderkant aan elkaar

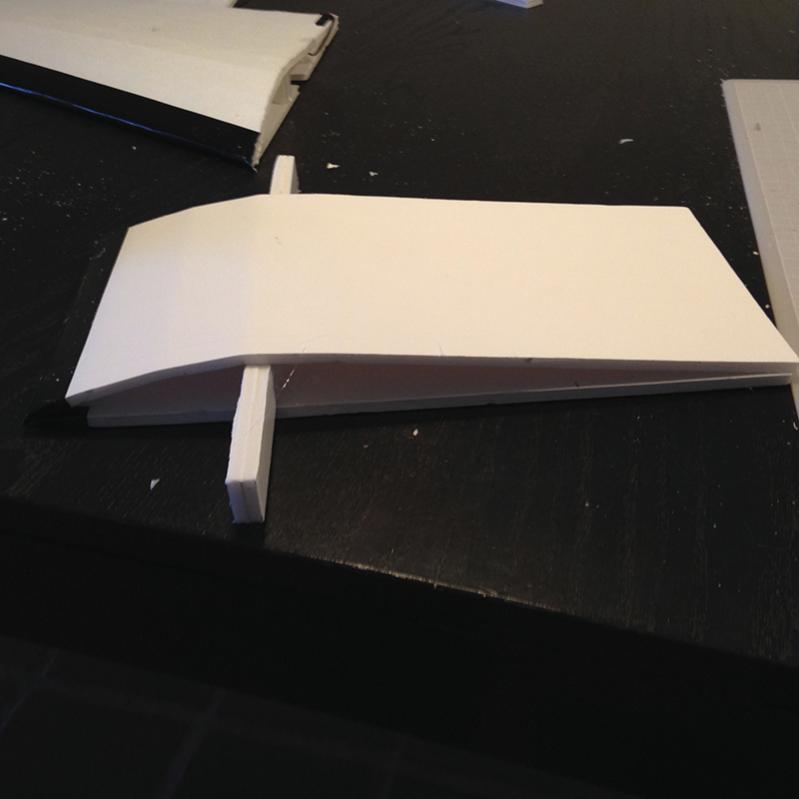

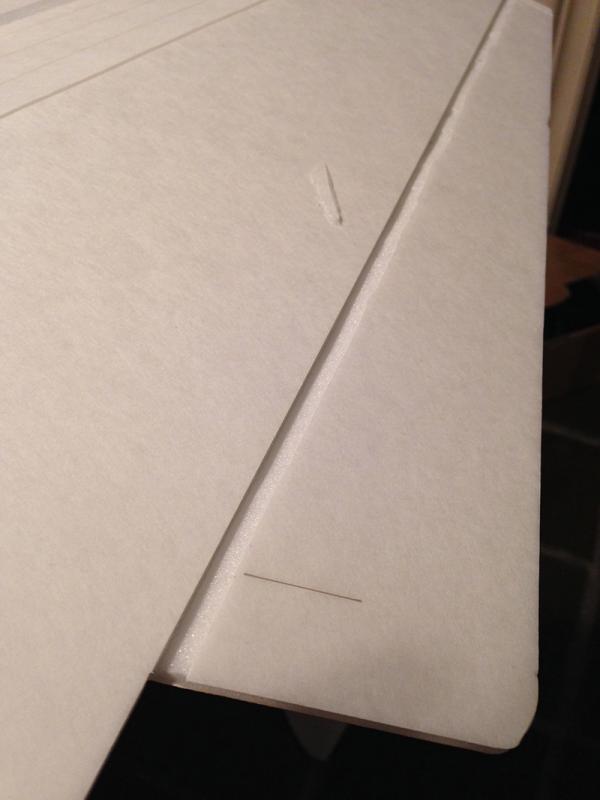

Vouw vervolgens de 2 delen terug en snijd vervolgens aan beide kanten een hoek van 45 graden
Doe dit ook bij de 'ailerons'

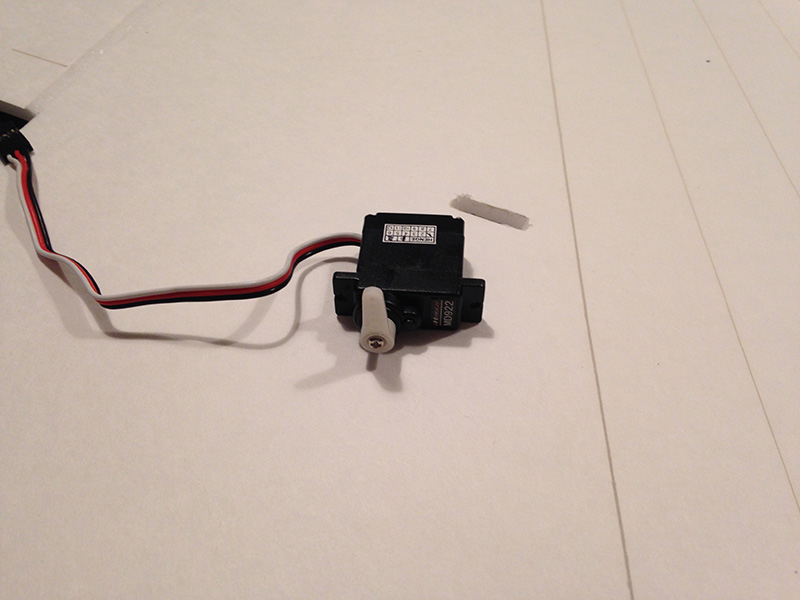

Monteer de armen aan de servo's

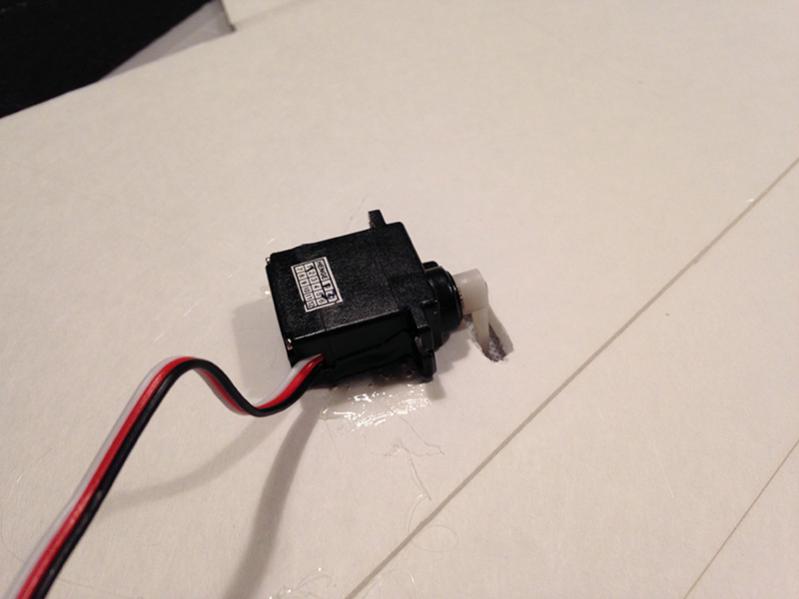

Lijm de servo's op de aagegeven plekken, zodat de armen aan de bovenkant uitsteken.

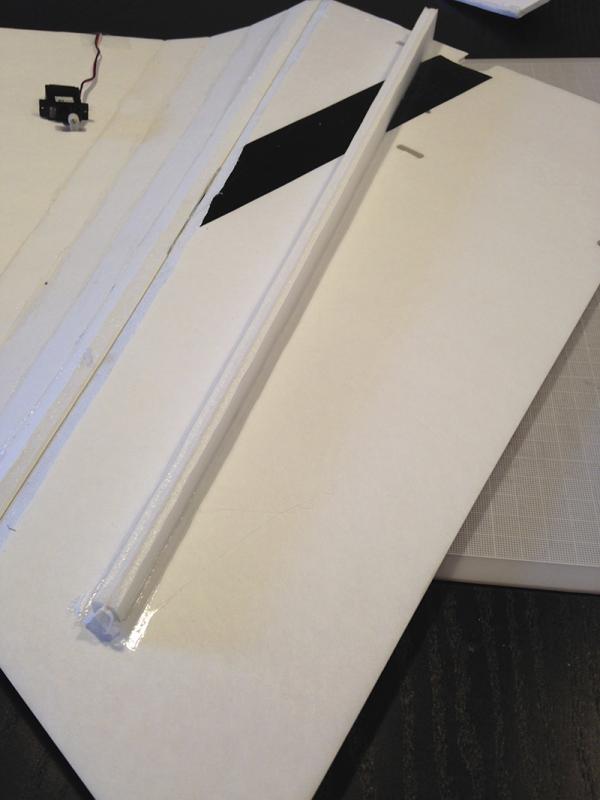

Lijm vervolgens de latten vast aan de binnenkant van de vleugel. Deze zorgen voor de vorm van de vleugel en stevigheid

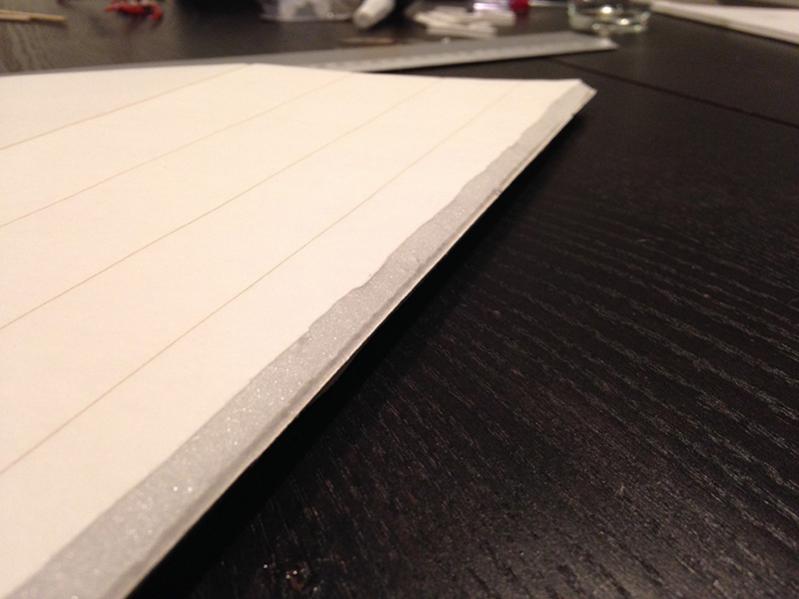

Om de vleugels nog meer stevigheid te geven snijd je 50% door in het foam. Vul deze met lijm en vorm de vleugel en houd deze vast.
Vouw vervolgens de beide delen dubbel en lijm ze vast. Verstevig ze met extra tape. (Mocht je FPV spullen willen stoppen in de vleugels, dit is een goed moment om alles te installeren)
Deze stap is optioneel. Een tussenstuk tussen de 2 vleugels. Handig voor FPV spullen en de lipo.
Lijm de 2 vleugels en het middenstuk vast. Voor extra stevigheid gebruik nog wat tape.

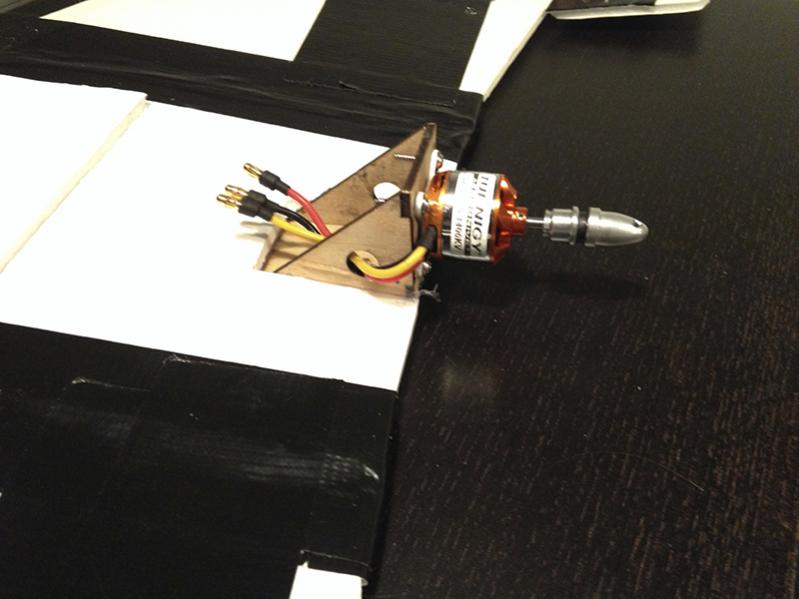

Om de motorsteun te bevestigen, snijd een vierkant weg uit het foamboard, zodat de motor horizontaal bevestigd kan worden.

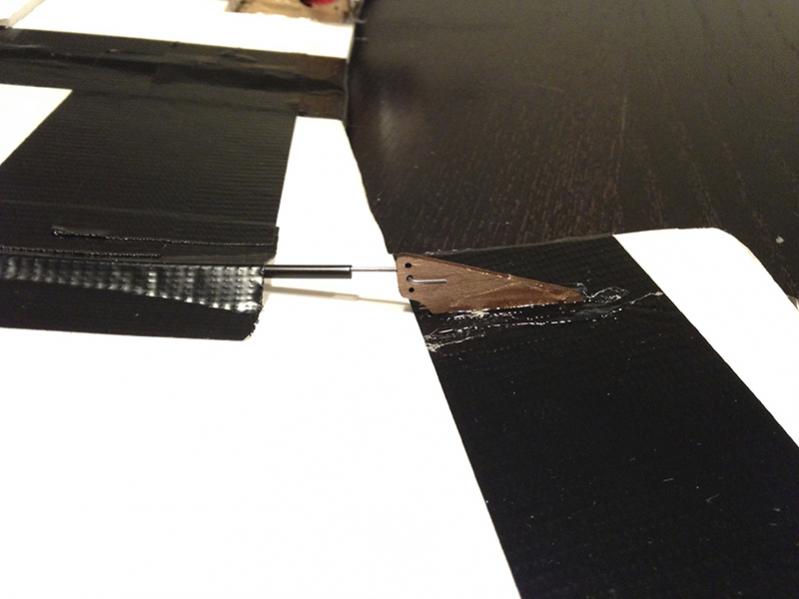

Lijm de horns vast om de stuurstangen aan vast te maken.

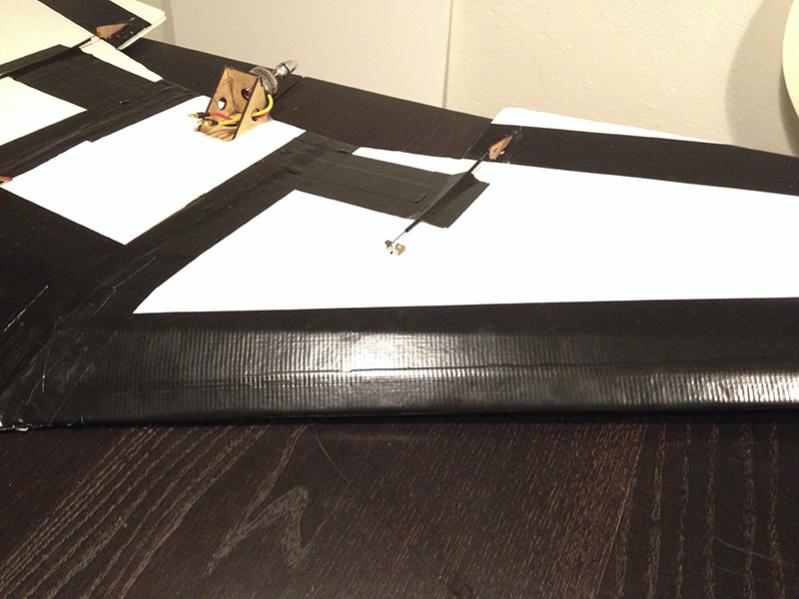

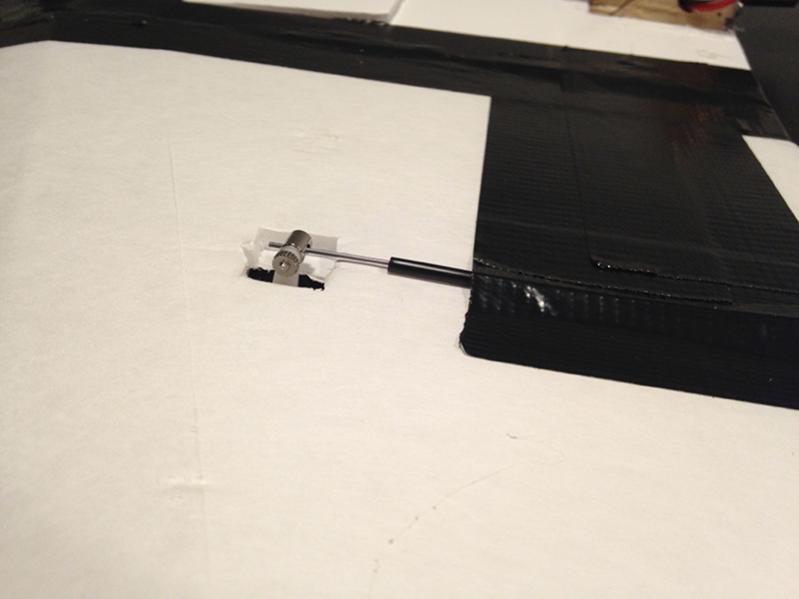

Maak de stuurstangen vast aan de servo's. (Door middel van linkage stoppers)

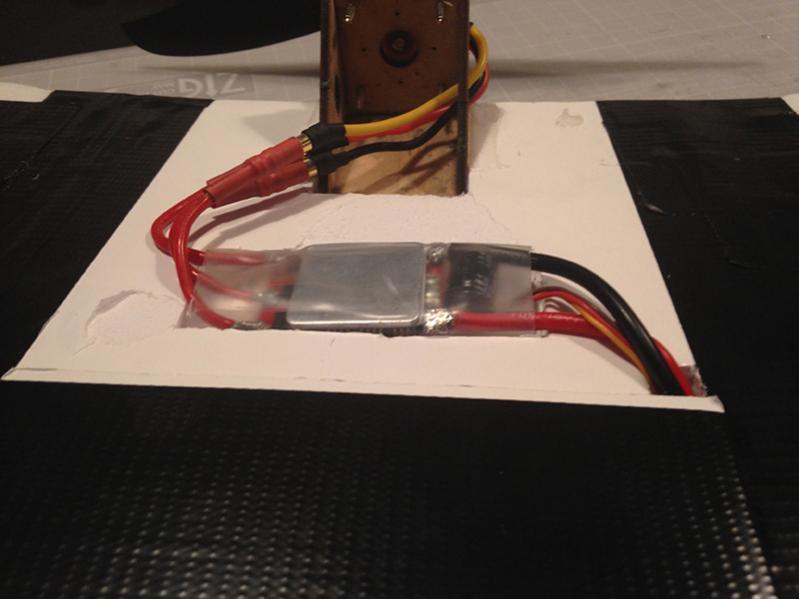

Om de ESC te bevestigen heb ik een stuk foamboard weggesneden. Gebruik vervolgens klittenband om de ESC te bevestingen.

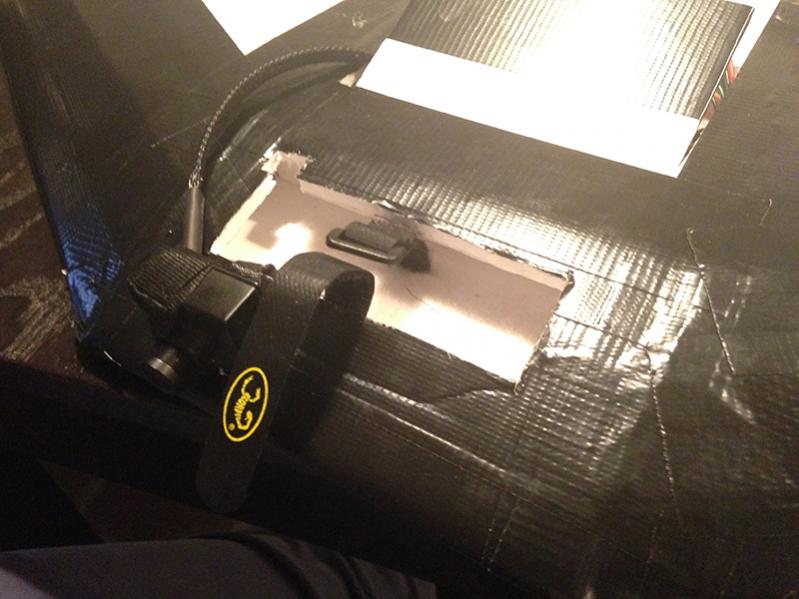

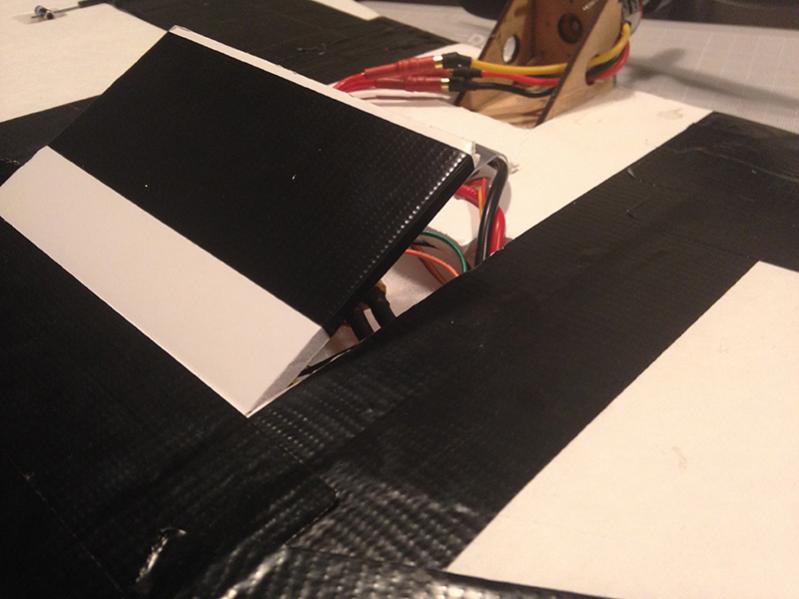

Klep voor alle electronica

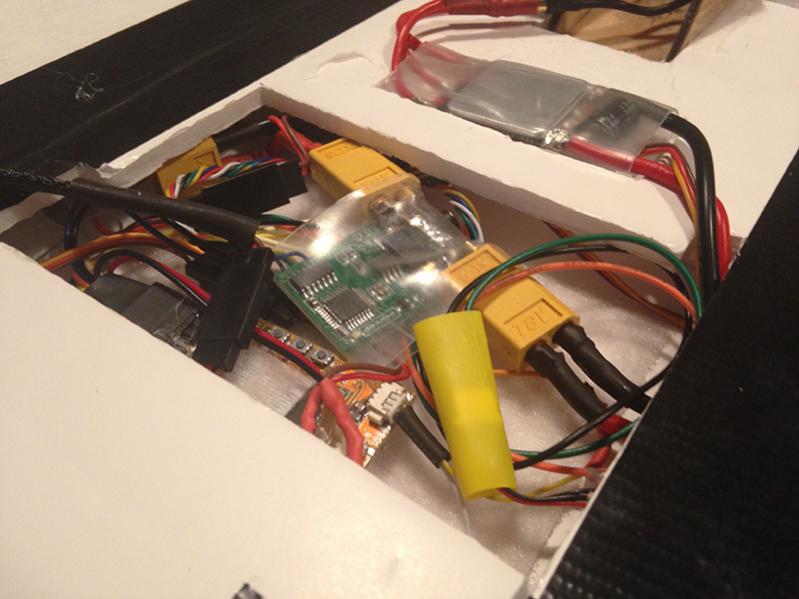

Alle FPV electronica (en ja het is rommelig
)
Plek voor de LiPo.

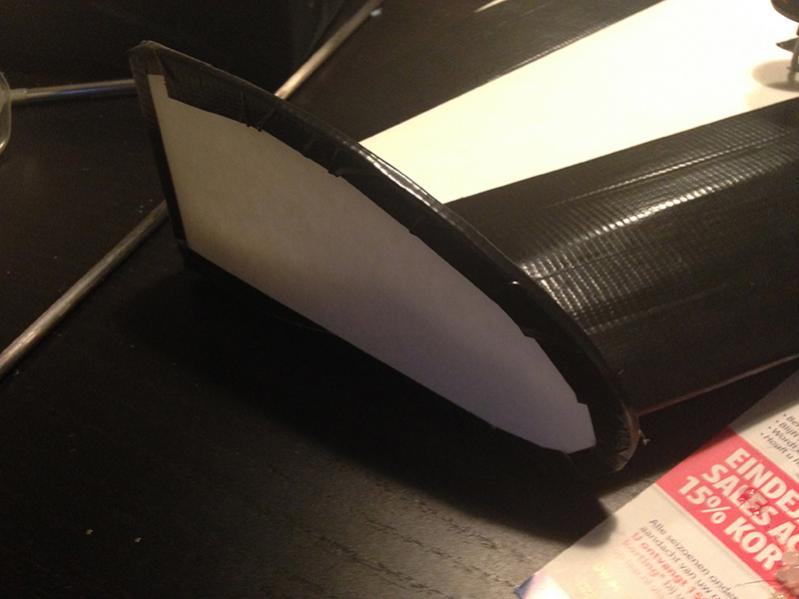

Als laatste lijm de wingtips vast.

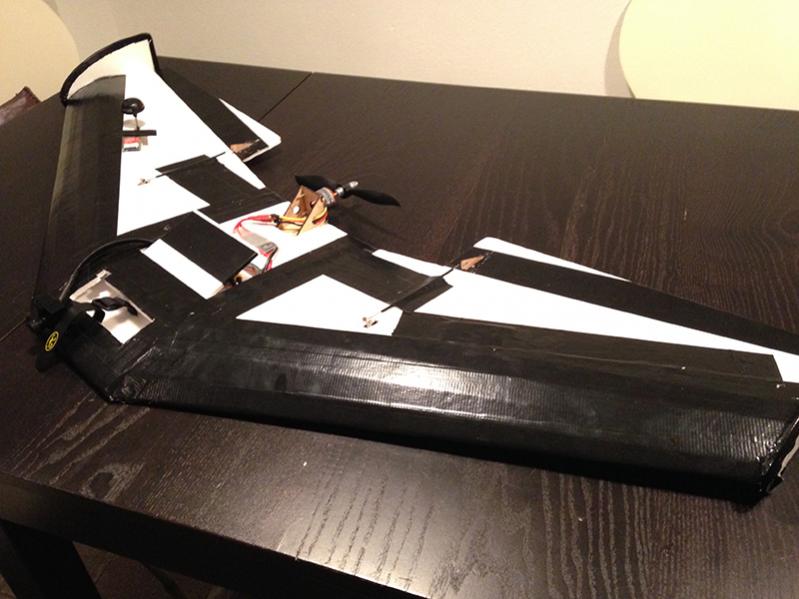

Het eindresultaat
