    Een tweede aanvulling.

    Danny, allereerst bedankt voor je oplettendheid :thumbsup:. De afwijking in alles is inderdaad aanwezig, maar het is gelukkig maar minimaal. Tevens is de bouwbeschrijving soms wat verwarrend voor wat betreft je wanneer iets moet aanbrengen.

    Als volgt voor diegenen die nu de Duyfken aan het bouwen zijn en dit verslag volgen:

    Dek B is voorzien van streepjes waar deze op spant 2 moet komen (Danny - in jouw exemplaar nog niet, dit is later toegevoegd).
    Het dek is hier 58 mm breed, en loopt over de spant-dikte naar 49 mm breedte.
    Spant 2 zelf is 62 mm breed, en wanneer je deze voldoende afschuint ga je naar ca. 54 mm

    Wanneer je nu op doorsnede C op tekening 1 kijkt zie je dat het dek afgewerkt is met een latje 2x3 en dit ligt tegen het mdf hulpdekje aan. Dit wordt daarna in vorm geschuurd. Het totale dek is nu voldoende breed om op de spanten te passen. Zie ook #24 in de bouwbeschrijving voor het bovendek.

    Punt #10 en #11 in de bouwbeschrijving zijn wat verwarrend in volgorde. Eerst moeten de zichtbare binnenzijdes van de romp (ook bij de boeg) bekleed worden met linden 1,5 x 6 mm plankjes. De romp wordt dan zodanig smaller dat het 3 mm hulpspantje er met iets ruimte tussen past wanneer deze precies onder het dekje geplakt wordt (zonder afschuinen, dat is voor deze niet nodig). Het hulpspantje kan dan nog iets naar voren geplaatst worden zodat het een beetje onder het dek bij spant 2 uitsteekt. Hier kan dan een latje 2x3 mm op gelijmd worden zoals ook aan de zijkanten gedaan is.

    Ik heb in nieuwe snijtekeningen de vorm van het hulpdek iets aangepast zodat het net wat beter in vorm is, en in de bouwbeschrijving heb ik punt 10 en 11 herschreven zodat de aanwijzingen hierin wat duidelijker zijn.

    Bij vragen kan eenieder een berichtje aan mij sturen. Zie www.kolderstok.com voor het email-adres, of via een pb via dit forum.

    Danny Mulders vindt dit leuk.
  2. Henk Swiers

    Henk Swiers

    Lid geworden:
    22 jul 2018
    Berichten:
    15
    Locatie:
    Emmen
    Dit vind ik nou het fijne van deze site, door de snelle reactie van Hans ,kan ik de correcties gelijk opnemen bij mijn bouwbeschrijving en zo de problemen voor zijn. dank hier voor.

  3. Danny Mulders

    Danny Mulders verslagschrijvers

    Lid geworden:
    7 aug 2004
    Berichten:
    3.333
    Locatie:
    oss
    Het is weer een tijdje stil geweest vanwege stage, maar ik heb besloten toch maar weer een update te plaatsen. Het grootste deel van deze foto's had ik al in september gemaakt maar ik ben er nu pas aan toegekomen om ze te uploaden.

    Als eerste de romp tot boven de geschutspoorten beplankt, de deklat erop en de poorten uitgesneden.
    [​IMG]

    De steuntjes aan de binnenzijde weggebroken.
    [​IMG]

    Vervolgens heb ik de rolpaarden geschilderd en samengesteld, en even een kanon erop gelegd om te kijken hoe het zou staan. Wel heb ik recentelijk besloten om de rolpaarden over te schilderen in donkerrood in plaats van dit felle rood, maar daar heb ik geen foto van.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Daarna meteen even gekeken of de kanonnen mooi door de poorten heen staken. Misschien een beetje hoog naar mijn zin, maar dat is nu nog wat vroeg om te zeggen.
    [​IMG]
    [​IMG]

    Vervolgens heb ik de binnenzijde van de verschansing bekleed met notenhouten latten, en nagels in het dek getekend met een potlood.
    [​IMG]

    Daarna een sierlijst in donkerrood onder de geschutspoorten geplaatst. Deze moet nog verder rondom gemaakt worden. Ook het dekrooster is gemaakt en geplaatst. Voor de andere bouwers: vergeet niet om bij de niet-getande latjes de verbrande randjes weg te schuren voor het inlijmen!
    [​IMG]

    Inmiddels begon de camera op mijn oude telefoon wat kuren te vertonen en ben ik overgestapt op een nieuw toestel. Deze maakt weer een stuk mooiere foto's zoals bijvoorbeeld deze macro close-ups ( tot 2,5cm afstand blijft het haarscherp!) met bokeh effect. Dit houdt in dat de achtergrond vervaagt en de voorgrond haarscherp wordt. Dit zal in de toekomst dus een stuk mooiere foto's opleveren.
    [​IMG]

    Dat was het weer voor deze keer!

    Laatst bewerkt: 7 jan 2019
  4. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.796
    Locatie:
    Dordrecht
    We hadden je al een tijdje gemist Danny!
    Mooie foto's - zeker die laatste :)

    Danny Mulders vindt dit leuk.
  5. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.771
    Locatie:
    Leeuwarden
    Mooi werk Danny:rofl::rofl:

    Danny Mulders vindt dit leuk.
  6. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.332
    Locatie:
    Tilburg
    Welkom terug Danny, en hetgeen je maakt is het wachten wel waard geweest ziet er netjes uit zeker je rooster................:worship::worship:

    Danny Mulders vindt dit leuk.
  7. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.355
    Locatie:
    Oud Beijerland
    Je hebt niet stil gezeten Danny. ... ik was even bang dat je er tussen uitgeknepen was.

    Danny Mulders vindt dit leuk.
  8. Building Mouse

    Building Mouse

    Lid geworden:
    23 nov 2017
    Berichten:
    486
    Locatie:
    Apeldoorn
    Allereerst: mooi werk! Ik ben ongeveer in dezelfde fase, mooi om extra referentiemateriaal te hebben.;)

    Over bokeh:
    Wat jij benoemt is scherptediepte. Bokeh is simpel gezegd de kwaliteit van de onscherpte.
    (Niet betweterig of vervelend bedoeld, gewoon ter info ;) )

    Danny Mulders vindt dit leuk.
  9. Danny Mulders

    Danny Mulders verslagschrijvers

    Lid geworden:
    7 aug 2004
    Berichten:
    3.333
    Locatie:
    oss
    Ik heb het nog even opgezocht en je hebt natuurlijk helemaal gelijk, maar het heeft me vooral geïnspireerd om binnenkort eens wat leuke foto's proberen te gaan maken van de Batavia, aangezien je met Bokeh heel mooie foto's kunt maken als er veel achtergrondlichtjes zijn. Daar had de kerstversieing eigenlijk perfect voor geweest, maar die is nu helaas al weg.:D

    En ik vat het zeker niet betweterig op hoor, een mens die niet open staat om iets bij te leren is een naar mens.;)

    Peter..... en Building Mouse vinden dit leuk.
  10. Henk Swiers

    Henk Swiers

    Lid geworden:
    22 jul 2018
    Berichten:
    15
    Locatie:
    Emmen

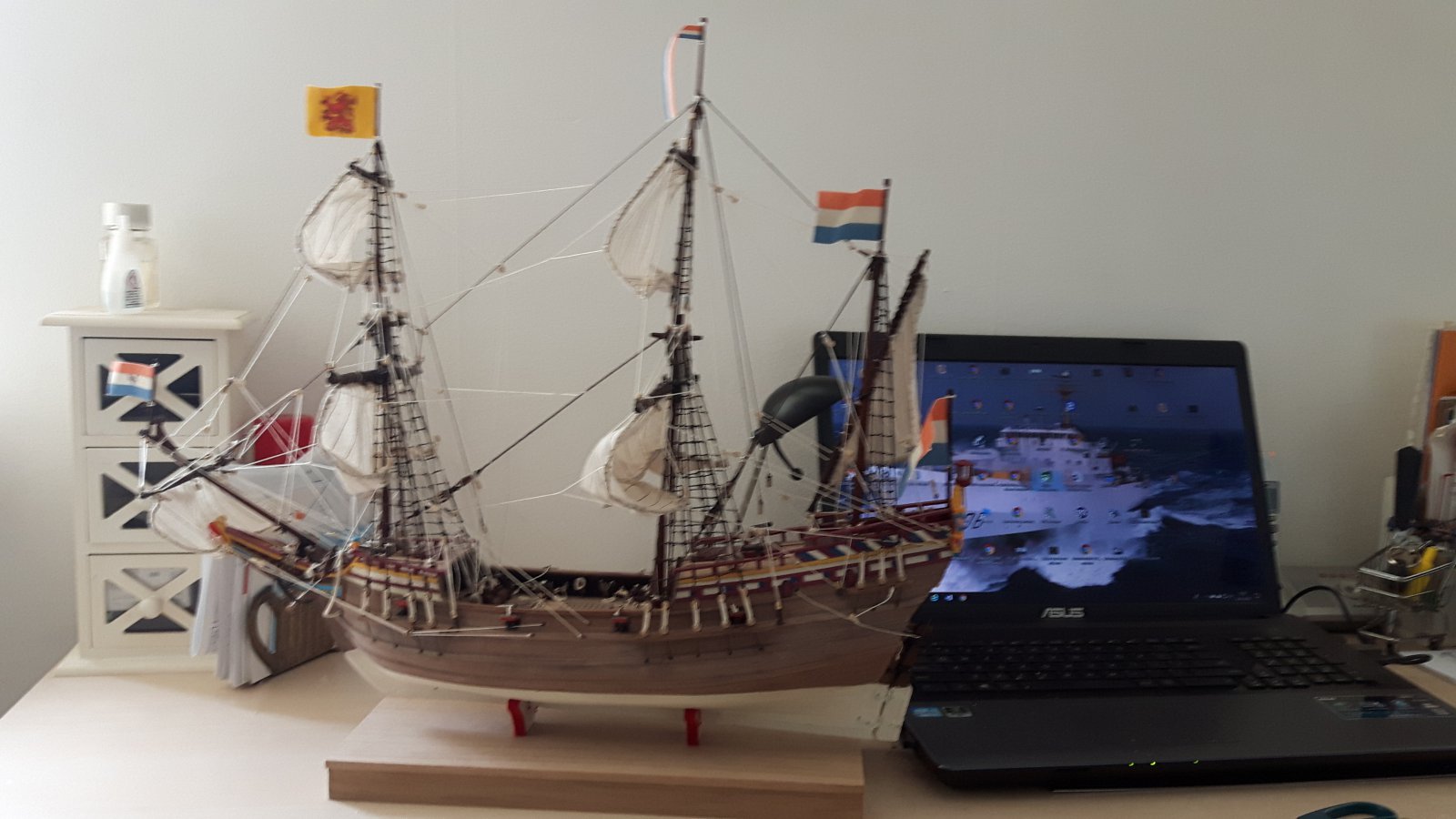

    Ik heb intussen de Duyfken afgebouwd en plaats hier onder twee foto's en wil tevens kolderstok complimenteren met de zeer goede after sales service


    Bijgevoegde bestanden:

  11. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.796
    Locatie:
    Dordrecht
    Henk, bedankt voor je compliment! En uiteraard graag gedaan :)

    En je model is mooi geworden!

  12. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.355
    Locatie:
    Oud Beijerland
    Die is weer mooi geworden Henk. Proficiat met dit pronkstuk

  13. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.332
    Locatie:
    Tilburg
    Netjes Henk...Complimenten....:worship::thumbsup::worship:

  14. Danny Mulders

    Danny Mulders verslagschrijvers

    Lid geworden:
    7 aug 2004
    Berichten:
    3.333
    Locatie:
    oss
    En dan is er zo weer een jaar voorbij waarin je eigenlijk niets aan het model doet. Ik kon me er niet toe zetten om de rode beplanking aan de binnenkant van de fortuining af te maken en zag er telkens tegenop om verder te bouwen aan het model. Enkele weken geleden begon het echter toch weer te kriebelen en ben ik in flink tempo toch weer aan het bouwen geslagen. In de tussentijd heb ik niet echt foto's gemaakt omdat het tempo er flink in zat, en er zijn inmiddels al genoeg andere bouwverslagen van dit model die de bouw precies beschrijven.
    Wel wil ik mijn voortgang tot nu toe laten zien.

    Hier is te zien dat de rode binnenbeplanking op zijn plek zit, ik het tussenschot heb gebouwd en beplankt, de luiken op hun plek heb gelijmd, en de achterste fortuining en de rolpaarden op hun plek zitten. Ook zijn de geschutspoorten afgewerkt met notenhouten latjes. Ik ben voor de rolpaarden toch maar voor een donkerder rood gegaan dan ik eerst had. Dit naar aanleiding van foto's van het origineel. Eigenlijk had ik de deur naar de kajuit ook nog donkerder willen verven maar hier kon ik niet netjes meer bij. De fortuining voor het bakdek ligt er al gebogen en geverfd bij, klaar voor montage. Ik ben voor de kleuren van de fortuining afgeweken van de bouwdoos. Het origineel heeft meerdere kleurstellingen gehad en deze vond ik persoonlijk net wat interessanter ogen.
    [​IMG]

    Hier een betere foto van het tussenschot. Hiervoor heb ik niet de voorgeschreven 6x1,5mm plankjes gebruikt maar 4x1mm plankjes. Er zitten minimale naden tussen de plankjes maar deze zullen vollopen met vernis als ik dit deel ga lakken. Ook is te zien dat ik de pompen en de kolderstok heb gemaakt en gemonteerd. Niet helemaal volgens tekening maar het benadert het grote voorbeeld wel meer. Op de luiken maak ik geen scharnieren en ringen omdat ik op foto's van het origineel deze niet opengeklapt maar geheel verwijderd zie. Naar mijn idee zijn dit dus gewoon deksels die afgenomen kunnen worden. Tot slot is te zien dat enkele rolpaarden al zijn voorzien van blokken en touwen. Ik maak de achterste touwen die over het dek heen liggen niet, omdat deze naar mijn idee niet toegepast worden op dergelijke kleine kanonnen. Op foto's van het origineel zie ik ook geen bevestigingsringen in de schaarstokken en ook niet op de rolpaarden, en in een filmpje van de Bounty zie ik ook dat kanonnen van een dergelijk klein kaliber geen blokken aan de achterzijde hebben.
    [​IMG]

    Er zit nog wel wat witte waas van de lijm op de binnenzijde van de fortuining, maar dit wordt nog verwijderd. De vlekken op het dek zullen straks niet meer zichtbaar zijn door de vernis op het dek.
    [​IMG]

    Hier is de fortuining ook aan de voorzijde opgelijmd.
    [​IMG]

    De braadspil heb ik bijna geheel gemaakt volgens tekening. Ik heb enkel het tandrad niet toegepast omdat dat er origineel anders uitziet. De braadspil is gekleurd met een alcoholstift uit een set architectenstiften die ik heb liggen. Enkel de knecht, de haak tegen de braadspil zelf en de nagelbank zijn van notenhout, de rest is blank hout dat gekleurd is met de stift. De samengestelde braadspil heeft apart van het model al een laagje spuitvernis gekregen, omdat ik wilde zien of de alcoholstift zou uitlopen. Dit bleek gelukkig niet het geval.
    [​IMG]

    Hier een overzicht van het dek zoals het er nu bij ligt.
    [​IMG]

    En tot slot heb ik de berghouten aangebracht.
    [​IMG]

    De vervolgstap zal zijn het aanbrengen van de blokken en touwen op de overige rolpaarden, waarna ik een deel van het galjoen kan bouwen. Het galjoen zou anders te erg in de weg zitten om mooi langs de voorkant touwen te kunnen knopen onder het bakdek. Hierna zal ik alvast enkele doorvoeren door de fortuining heen boren voor het lopend want op het hoofddek, en hier alle kruishouten en klampen voor aanbrengen. Daarna volgt een laag spuitvernis op de dekken en binnenzijde van de fortuining, waarna de bovengelegen dekken aangebracht kunnen worden.

    erikverstegen, *Hans*, Mees Ippel en 5 anderen vinden dit leuk.
  15. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.843
    Locatie:
    Ittervoort
    Dit project kende ik niet, dus ik schuif bij deze aan:).

    Danny Mulders vindt dit leuk.
  16. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.355
    Locatie:
    Oud Beijerland
    Lang geleden Danny:) succes maar weer!

    Danny Mulders vindt dit leuk.
  17. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.796
    Locatie:
    Dordrecht
    Mooi dat je weer in de lucht bent, Danny!

    Danny Mulders vindt dit leuk.
  18. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    3.332
    Locatie:
    Tilburg
    Tja ik blijf hem toch volgen hoor Danny, hoelang het ook duurt :worship::thumbsup:

    Laatst bewerkt: 30 mrt 2020
    Danny Mulders vindt dit leuk.
  19. Ronk

    Ronk

    Lid geworden:
    13 dec 2019
    Berichten:
    747
    Locatie:
    Ederveen
    Mooi!

    Danny Mulders vindt dit leuk.
  20. ArjenSpiek

    ArjenSpiek

    Lid geworden:
    28 apr 2020
    Berichten:
    59
    Locatie:
    Nieuwegein
    Hallo Danny.
    Een mooi verslag, daar ik ook bezig ben met de Duyfken, zijn dit allemaal leermomenten. Bedankt.
