Bouwverslag micro xtra

[yannic]

Hallo allemaal,

Na lang dubben met wat ik zou gaan bouwen met de 12.5 gram setup die ik besteld heb bij hc ben ik gegaan voor een extra model met wat eigen invloed erop.
Ik ga de volgende setup gebruiken:

2 Gram hextronic motor.
2x 1 gram biowire servo`s
1 gram 3A Brushless ESC
1.7 gram Lipo 70 Mah single cell
4 gram Corona Synthesized Receiver 4Ch 35Mhz (v2)

Het geheel zou iets onder de 12.5 gram moeten zitten maar ik neem dit als een kleine veiligheids marge.

Ik heb dus gekozen voor een extra met eigen invloed met een span van 30 cm.
Omdat ik gister avond en vanmorgen nog even wat open tijd had ben ik gelijk begonnen.
Ik post dalijk nog even een bericht met wat fototjes van hoe de bouw er tot nu toe uitziet.
Ik ga de extra maken met rolroeren en hoogteroer.
Misschien maak ik er later nog een richtingroer bij dit hangt er vanaf hoe het vliegt.
Het gewicht tot nu toe van de met oralight bespannen vleugels en halve ruwbouw van de romp is ongeveer 6 gram.

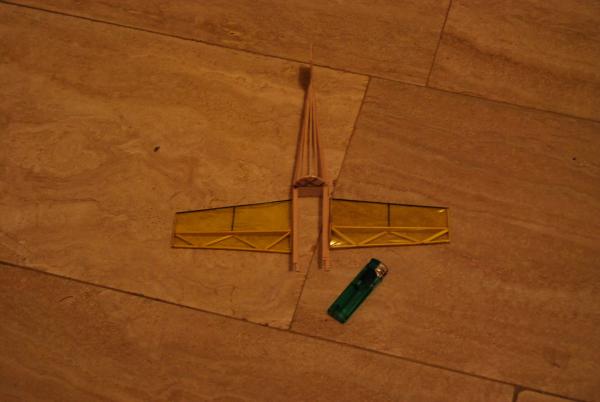

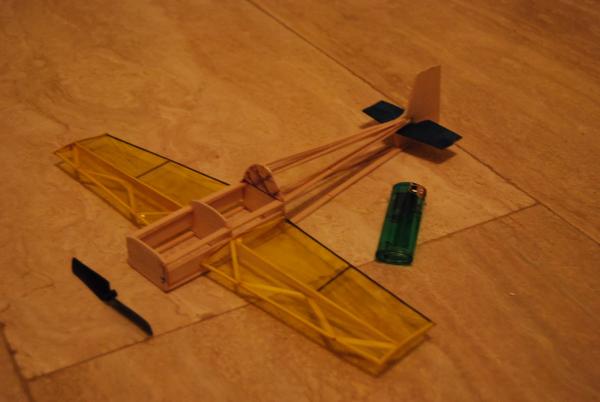

Ik heb bij de foto`s een aansteker erbij gelegd zodat de grootte goed kan worden ingeschat.

Ik hoop dat dit een leuk projectje word met een goed einde

Groeten Yannic van Moerkerk



[yannic]

Foto`s micro xtra

Hierbij de foto`s :

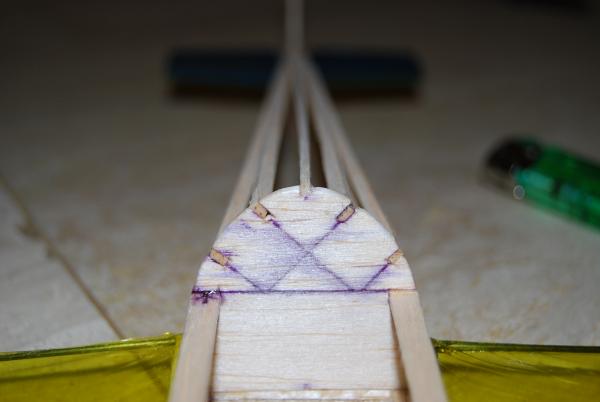

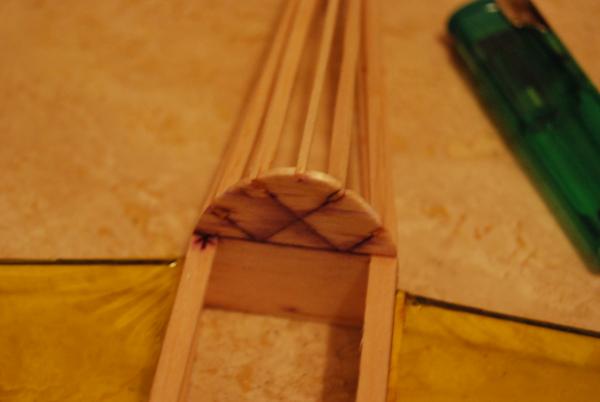

1.

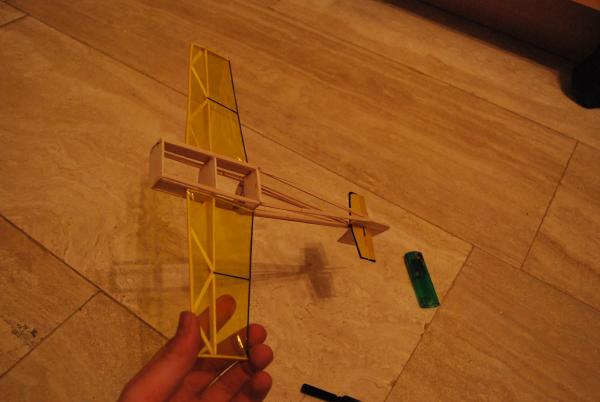

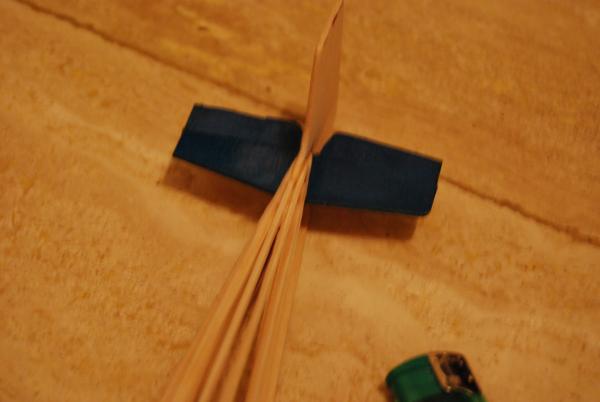

En nog eentje.

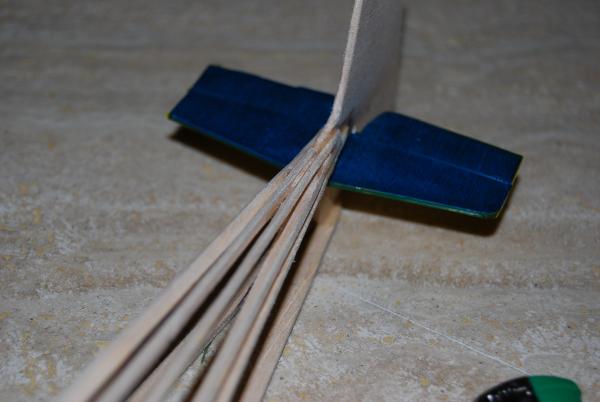

Ik ga de vleugeltjes nog een beetje bijstrijken ben er dus nog niet klaar mee.

Groeten Yannic van Moerkerk



[sietse]

Leuk idee! Ik ben met een mini Stearman bezig met die setup.
Alleen als ontvanger kan je nog een stuk lichter (en toch goedkoop):
http://www.bidproduct.com/part/Product_view_TRANSMITTER RECEIVER CRYSTAL_110.html

En ga je het redden qua gewicht met balsa? Als mijn stearman niet lukt zit ik te denken aan een soort shocky net als jij, maar dan wel van depron.



[yannic]

Hoi Sietse,

Ik denk dat ik wel uitkom qua gewicht met balsa.
Als je de juiste bouw techniek gebuikt kan je denk ik met balsa lichter bouwen als met depron.
Ik wilde ook extra geen depron gebruiken omdat ik een ``volle vleugel en romp`` mooier vind uitzien in balsa.
Ook al kan je tegenwoordig met depron leuke resultaten bereiken.
Maar ik denk dat een platte shocky uit depron ook wel leuk vliegen zal zijn .

Groeten Yannic.



[Pieter Jan van Woerkom]

Heb er zo een.

van Falcon models met een breezeblock. ontvanger + 2 servo's 4,8 gram.



[yannic]

@ Pieter Jan.

Hoe groot is dat modelletje ?



[Pieter Jan van Woerkom]

spanw. 45cm
gewicht vliegklaar 50 gram.

De orginele motorisering is net genoeg om leuk mee te vliegen echter full 3D gaat niet.

Ik overweeg een micro BL van 5 gram



[yannic]

Posted via Mobile Device
na even berekenen kom ik uit op een vleugelbelasting van 6 gram/cm2. Dit is dus 60 gram /dm2.
alleen heb ik geen idee of dit veel of weinig is.

Groeten Yannic



[Pieter Jan van Woerkom]

na even berekenen kom ik uit op een vleugelbelasting van 6 gram/cm2. Dit is dus 60 gram /dm2.
Groeten Yannic

Uh 1 dm2 = 100 cm2 dus 6 gram/cm2 = 600 gram/dm2



[sietse]

Hai Pieter Jan,
Die 5 grams is een bruut motortje. Is bizar sterk op 2S200mah met een 5x3 propje.
Ik heb die op een klein paramoteurtje.

Ik wilde idd ook een vol rompje, maar das makkelijk te maken in depron hoor!
Zal binnenkort wel ff wat posten over de stearman. Dit is alleen wel een dubbeldekkertje, dus meer vleugeloppervlak. Spanwijdte 27 cm... geen flauw idee of het de lucht in gaat komen.
Zit nu met rompje incl RC en losse vleugels opzo'n 14.5 gram. Moet alleen nog accu bij en de stuurstangetjes en wat lijm.

Laatst een creatie van een vriend gezien. Dat was ook een dubbeldekkertje met deze setup. Was een flink model nog, dacht richting 40/50 cm. vliegklaar iets van 36 gram. Hij had het 2 grams motortje vertraagt en dan met een 5inch carbon proppie. Vertraging liep alleen niet heel mooi (wel leuk geluid), maar daardoor had hij net te weinig vermogen.
Komt binnenkort een 5 grams in en dan moet het lukken!

Hij heeft wel veel ervaring met klein grut en zei ook dat mijn stearman niet gaat lukken. Zo klein is gewoon te venijnig en priegelig.. Mja, dan ga ik juist doorbouwen natuurlijk! hahaha

qua vleugelbelasting:
Ik zit op 27 cm met een koorde van 5.3cm.
is dus 2x 27x 5,3 = 286.2 cm² = 2.862dm²
totaalgewicht 20? gr = 20/2.862 = +/- 7gr/dm²



[yannic]

qua vleugelbelasting:
Ik zit op 27 cm met een koorde van 5.3cm.
is dus 2x 27x 5,3 = 286.2 cm² = 2.862dm²
totaalgewicht 20? gr = 20/2.862 = +/- 7gr/dm²

Ik neem aan dat je met 7gr/dm² toch 7 gram/cm² bedoelt he ?

Groeten Yannic

(Edit)

@ peter jan ik zal wel iets verkeerd hebben berekend zo uit het hoofd
Zal het straks nog eens narekenen.



[Pieter Jan van Woerkom]

@ peter jan ik zal wel iets verkeerd hebben berekend zo uit het hoofd
Zal het straks nog eens narekenen.

neem een ruitjes papiertje en vul 1 vakje op.
dit noemen we 1cm2

Van cm naar dm is x 10 dus teken nu 10 vakjes naast elkaar.

van cm2 (1 vakje) naar dm2 = x 100 ( 10 breed en 10 hoog)



[yannic]

neem een ruitjes papiertje en vul 1 vakje op.
dit noemen we 1cm2

Van cm naar dm is x 10 dus teken nu 10 vakjes naast elkaar.

van cm2 (1 vakje) naar dm2 = x 100 ( 10 breed en 10 hoog)

Hahahah ja dit wist ik toch nog net wel
Ik ben even aan het zoeken naar mn originele snelle berekening zodat ik kan zien wat ik fout heb gedaan.

Groeten Yannic



[sietse]

Ik neem aan dat je met 7gr/dm² toch 7 gram/cm² bedoelt he ?

Groeten Yannic

(Edit)

@ peter jan ik zal wel iets verkeerd hebben berekend zo uit het hoofd
Zal het straks nog eens narekenen.

uuh, nee..
ik heb 2.86dm² vleugeloppervlak. daar hangt +/- 20 gram aan. Dus dat wordt een belasting van +/- 7 gram/dm²

1000mm= 100cm= 10dm= 1m
1000mm²= 10cm²= 0.1dm²= 0.001m²
1000mm³= 1cm³= 0.001dm³= 0.000001m³


Jouw vleugeltje (gegokt) is bv 30x6cm?
30x6=180 cm² = 1.8dm²
streefgewicht 12.5gr? > 12.5gr / 1.8dm² = +/- 7 gr/dm² zelfde dus ongeveer (als je hem op 12.5 gr kan krijgen.



[yannic]

Hmm,

Ik zit met de mijne denk ik eerder op 25 want 12.5 gram is het gewicht van de setup.
Ik ga gewoon verder met bouwen en ik zie wel wat het doet
Ga nog even bouwen nu straks wat meer foto`s denk ik.

Groeten Yannic



[RC-mike]

Dat ziet er , zoals altijd, weer super uit!

l8er m8

Mike



[yannic]

Dat ziet er , zoals altijd, weer super uit!

l8er m8

Mike

Thanks Mike

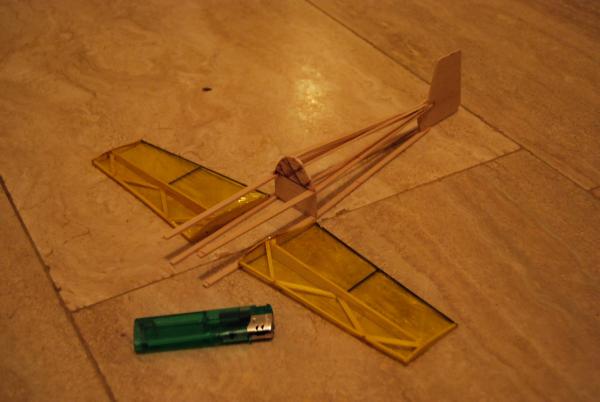

Hier nog wat nieuwe foto`s van hoe het er tot nu toe uitziet.
Ik kom niet meer echt verder nu want ik wil alles op maat maken voor de electronica die nog onderweg is.



[richardh]

brr wat klein, maar wel interessant

ik heb nog een 9 grams motortje liggen en die vond ik al klein!
die is dus nog groot in dit geval



[yannic]

brr wat klein, maar wel interessant

ik heb nog een 9 grams motortje liggen en die vond ik al klein!
die is dus nog groot in dit geval

Gelukkig is dit niet de eerste keer dat ik een mini bouw.
Ik heb al eerder een kleine racer gemaakt met een span van 35 cm
Deze was enkel alleen voor buiten omdat hij simpelweg te snel was voor buiten.

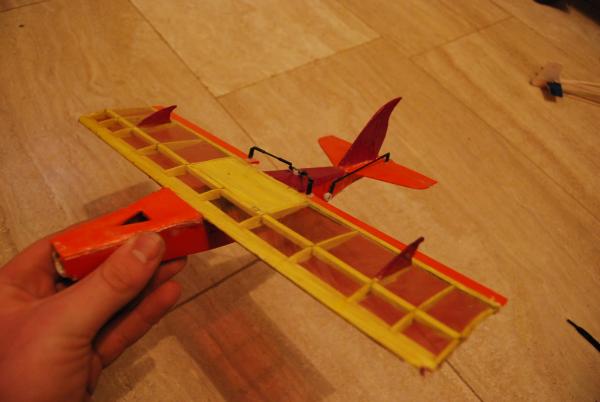

Foto`s :

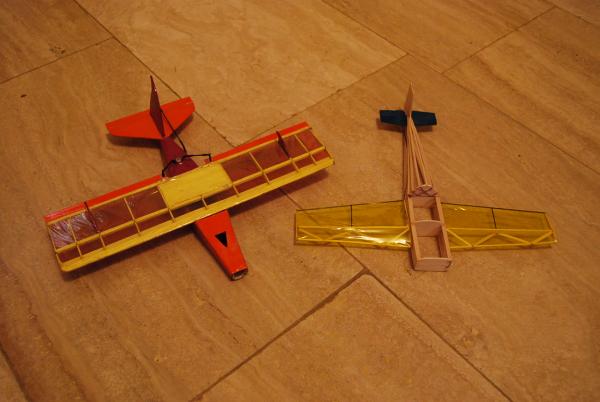

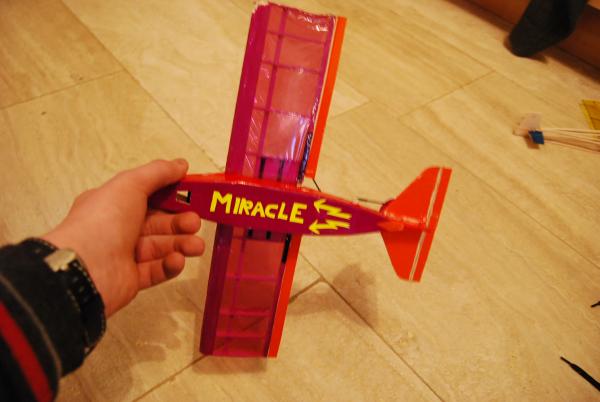

De 2 naast elkaar.

De vinnen op de vleugel waren nodig om de dutch yaw ( rollen om zijn topas ) te voorkomen.

Miracle en dat was het zeker.
Met 350 gram gewicht zou hij eigenlijk gewoon te zwaar zijn.
Hij heeft wel al veel gebruiks sporen omdat hij een paar keer in de boom enzo heeft gehangen.
Toch viel de schade wel mee ondanks dat het meestal met volgas was .

Groeten Yannic van Moerkerk



[yannic]

De motor pastte ook maar net in de neus van het kistje.
Ik had hem eigenlijk om de setup heen gebouwd daarom is de romp onder vleugel ook zo breed dit was om de 2 cellen 500 mah lipo te plaatsen.
De servo`s zijn 3.6 grammers die in de romp zitten ingebouwd.

Maar nu weer On Topic!

Groeten Yannic van Moerkerk
