bouwverslag mts Titan 1:75

Hallo allen,
Mijn naam is Patrick en ben werkzaam op het motor tankschip Titan.
Dit is een type C ( chemie ) tanker, maar vervoert stookolie voor bunkering van zeeschepen.
De afmetingen van de Titan zijn:
110 M X 13,5 M met een diepgang van 4,20 M en een laadvermogen van 4221 ton.

Ik wil dit schip gaan bouwen in twee delen (i.v.m vervoer ) op een schaal van 1:75.
Krijgt dan een afmeting van: 146 X 18 cm.
Het is mijn eerste zelfbouw vanaf een werftekening.
De spanten van het casco, en de achterwoning kan ik van de tekening afhalen.
De rest is gewoon alles opmeten en uittekenen.

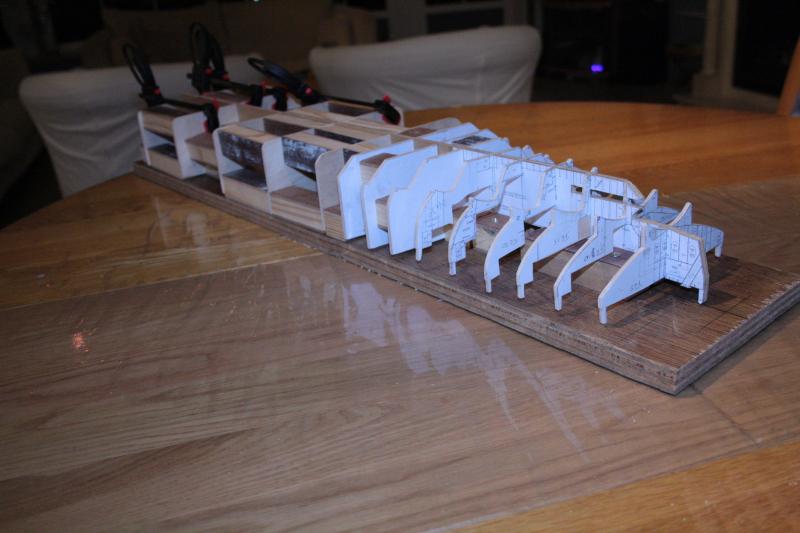

Ben al enige tijd bezig en heb de benodigde spanten verkleind en uitgezaagd.

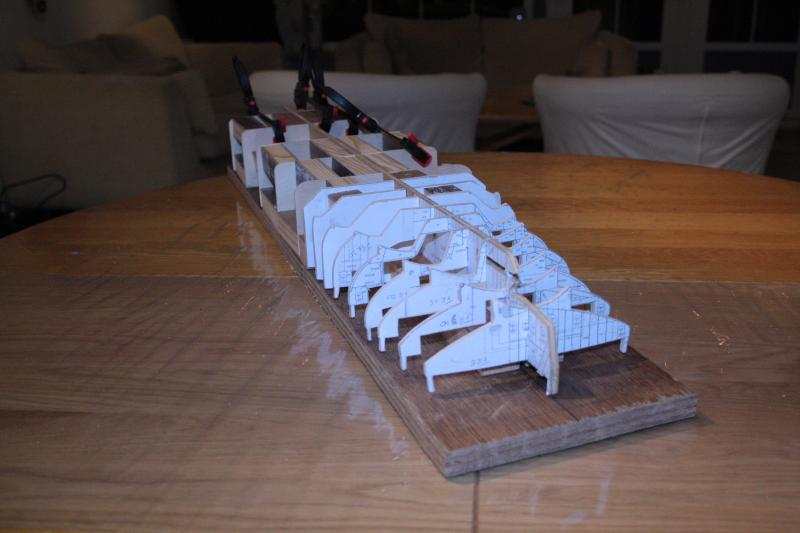

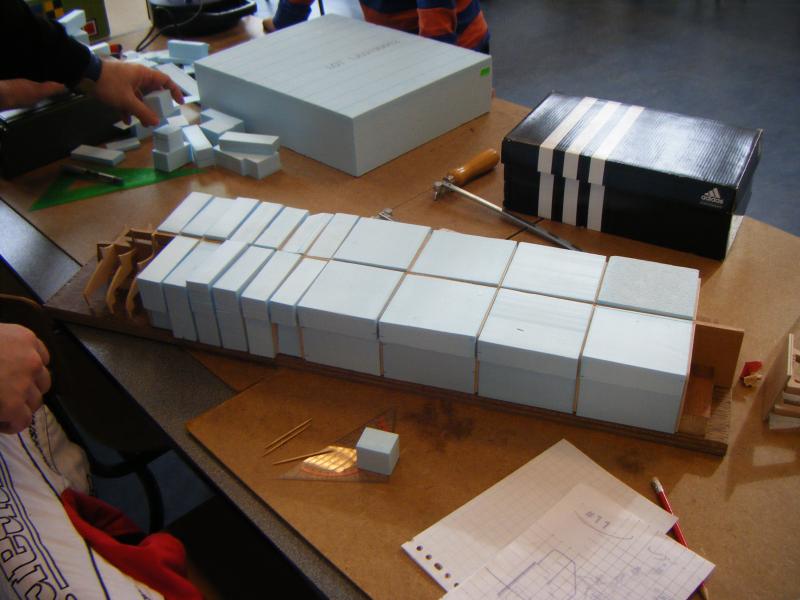

Het achterschip en een gedeelte van het middenschip zijn op een bouwplank opgesteld.

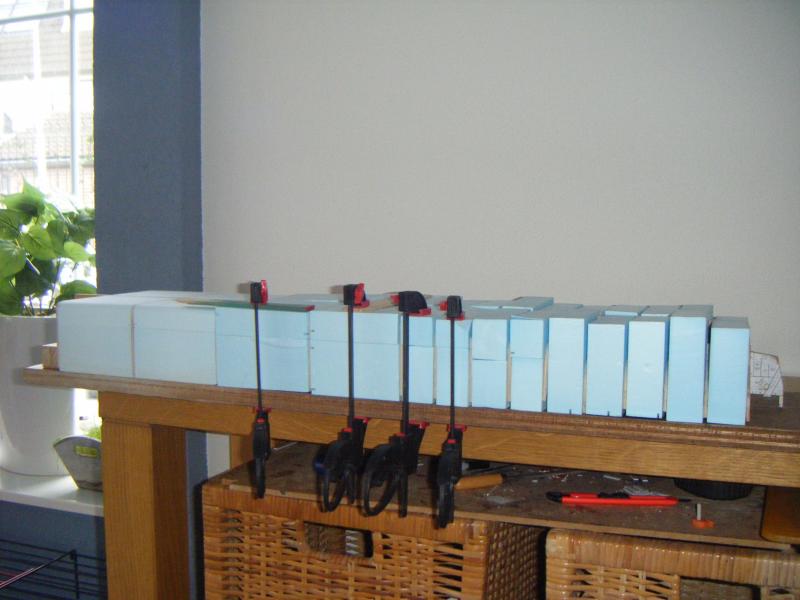

Deze opgevuld met Styropor, misschien ga ik deze gebruiken als mal en trek ik er een polyester romp uit als het lukt, dit voor gewichtsbesparing.

Tot zover mijn eerste vorderingen.
MVG. Patrick.



Hoi Patrick.
Welkom op het forum en veel succes met de bouw, je zult zien dat er meer forumleden dit soort schepen aan het bouwen zijn.



leuk dat je een schip bouwt waar je zelf op werkt, kan je ook mooi foto's maken van de details die soms niet op de tekening staan.
zie je elke dag vorderen en zou wel tijdens het bouwen wat foto's maken als je die vergeet, woon immers in hetzelfde huis als jou .



Welkom,

leuk!

ik ga u zeker volgen!

Groeten Paul



Best leuk om steeds meer binnenvaart(tank)schepen te zien verschijnen hier.
Succes met de bouw!



Erg leuk ik ben benieuwd!



En weer een binnenvaartbouwer er bij, gaat goed zo
Ziet er goed uit , weet niet wat je er allemaal in wilt gaan bouwen maar om het gewicht zal ik me niet zo´n zorgen maken. Je hebt toch enige diepgang nodig om te kunnen varen.
Succes met de bouw en ik ga dit zeker volgen



bijna klaar met schuren

Allemaal bedankt voor de reactie.

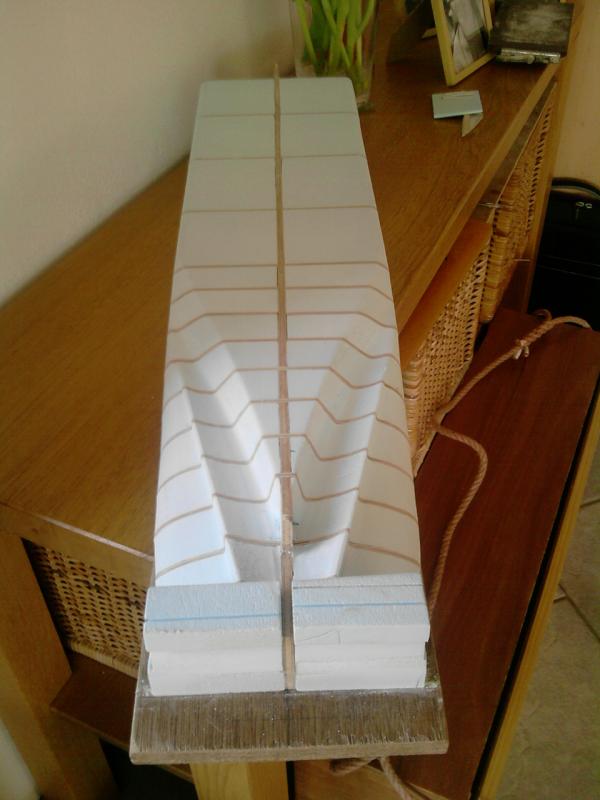

Nadat alle styropor blokken op maat gemaakt zijn heb ik deze verlijmd met de spanten zodat het een geheel werd.

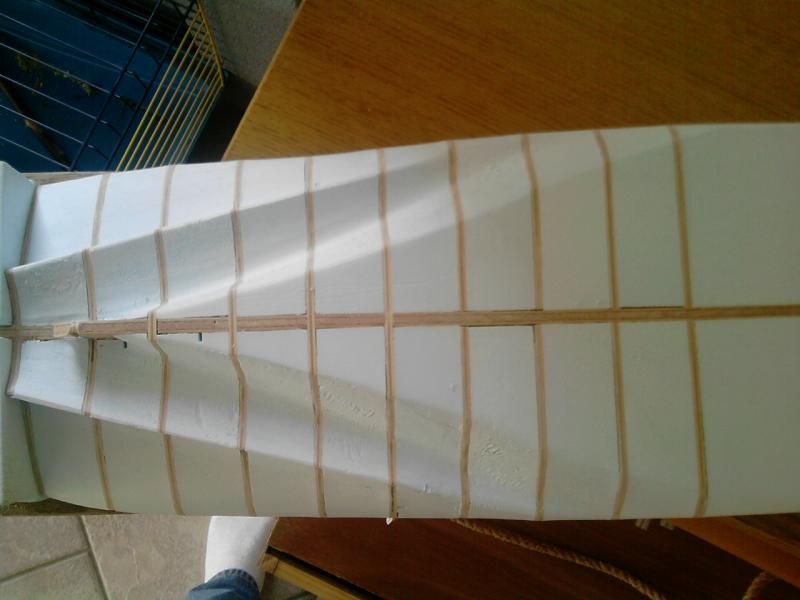

Na een paar driftige uren schuren is er al een mooi resultaat te voorschijn gekomen.
Ik moet zeggen dat het me niet tegen viel.
De styropor liet zich makkelijk in model schuren en de tussen liggende spanten zijn gelijk ook schuin mee geschuurt.


Nu alleen de spiegel nog in vorm schuren, dit zal wel wat moeilijker gaan omdat eerst de ronding er in moet voor dat de mal van de spiegel er op kan.
tot zover deze update.
MVG Patrick



Hallo,


Dat ziet er al netjes uit, ben erg benieuwd naar meer



mooi!



Netjes!



begin van stuurhuis

Hallo allen :
Na het laatste schuurwerk aan het achterschip en even niet verder kunnen, ( moet nog informeren hoe verder te gaan ) ben ik begonnen met het maken van de stuurhut.
Deze heb ik al eerder aan boord opgemeten en uitgetekend.

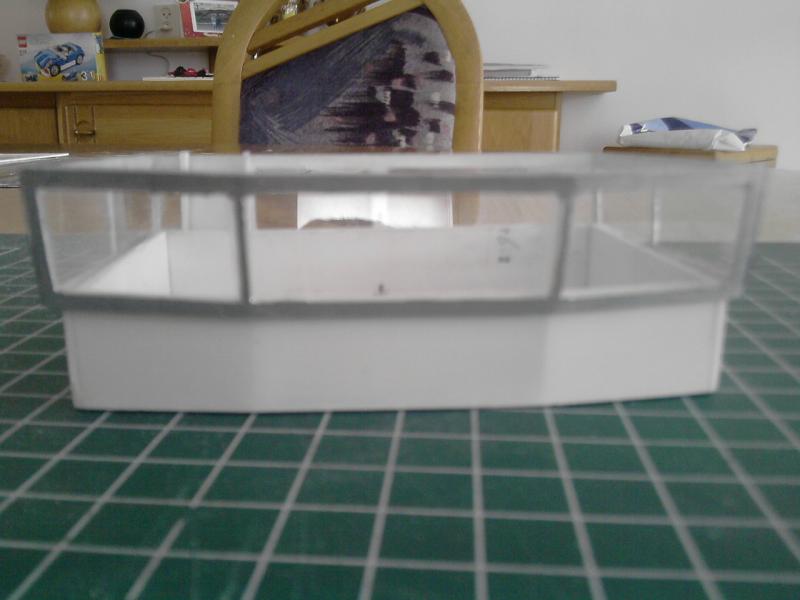

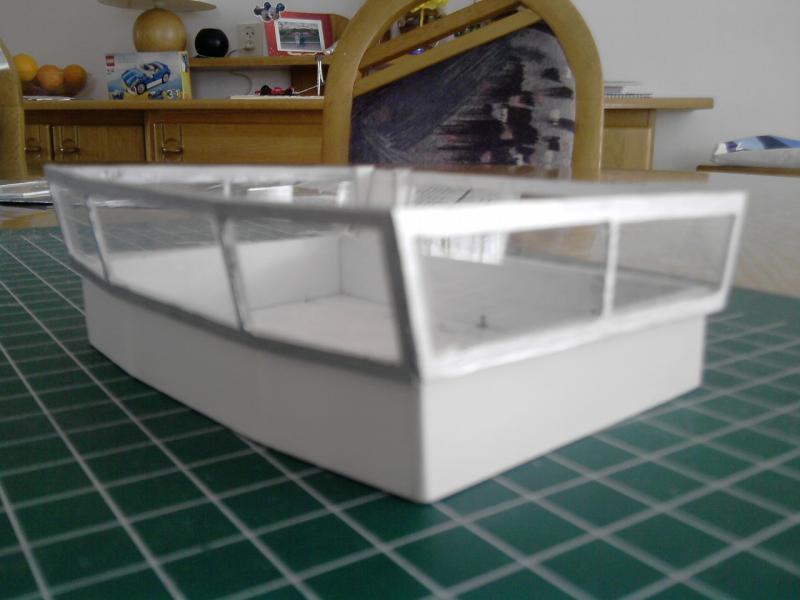

De stuurhut bestaat uit twee delen : onderbouw en bovenbouw.
De bovenbouw kan normaal ook zakken, ik heb deze nu ook los van elkaar gehouden en ga kijken wat ik er mee kan gaan doen, kan deze altijd nog verlijmen.
Het materiaal wat ik ga gebruiken is ABS, dit sprak me het meeste aan bij het lezen van alle bouwverslagen.

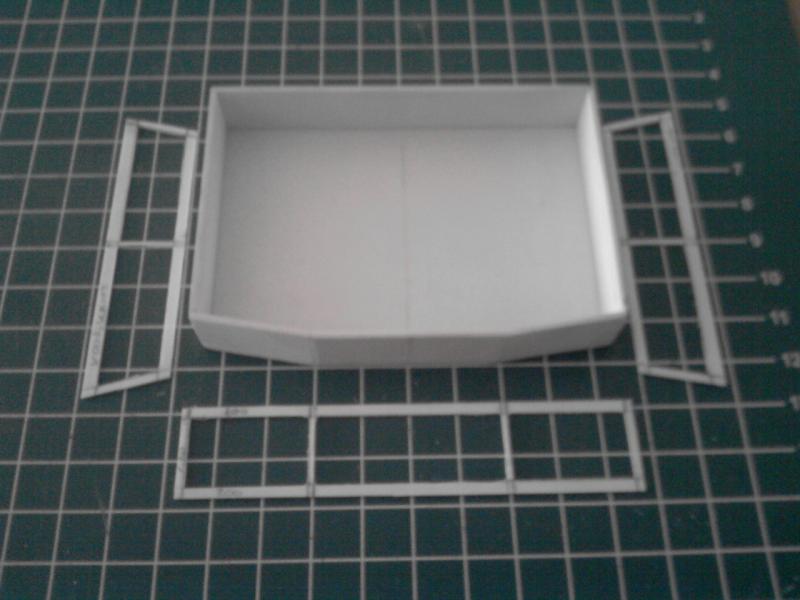

De bovenbouw heb ik van een Polycarbonate plaat gemaak (verlijmd met seconde lijm) en daarop het uitgesneden 0,5 mm ABS frame geplakt zodat het een geheel is geworden.






mvg : Patrick



Patrick,

Ziet er netjes uit joh. Toch een opmerking(kje) Als je de ramen schuin naar voren zet (het voorraam) en en je maakt de knik er in, dan staat de buitenhoek (bb en sb) optisch naar boven.

Dit had ik bij mij eerste schip ook als ervaring. Je zal het frame niet geheel recht kunnen maken. Als je nu het stuurhutdak erop legt zul je merken dat je middelste raam lager zit als het goed is.

Overigens vind ik je bouwwijze erg mooi!!



Hoe heb jij dit dan opgelost Stephan? ben daar wel benieuwd naar, op mijn schip zit er geen knik in dus ik heb hier geen last van..



ziet er mooi uit hoor!
ga dit volgen want zit een vriend van me op; Roland neem aan dat je hem kent..
Vincent



Bas,

Door het midden raam op de gewenste hoogte te maken, En de buitenste iets schuin af te laten lopen. Omdat het gehele raam schuin naar voren staat, komt alles weer recht te staan ten opzichte van elkaar.



Stephan,

oke, op die manier. bedankt voor de verduidelijking!



die ken ik ook, idd zit hij in z'n ploeg. hij haalt hem altijd op, zwaai ik ze uit en kan ik weer een week wachten tot ik pa weer zie (pnj is mijn vader )
ps. mijn profielfoto is ook van de titan



oke leuk joh. Roland heeft vroeger bij ons gewerkt op het schip. En ik weet dat hij op de Titan zit. Doe hem maar de groeten van Vincent als je hem ziet ;p
mvg Vincent



oké zal ik doen
