Bouwverslag Plektrum delta.

Hallo allemaal,

Ik was op onze modelvliegclub eens wat aan het bladeren tussen de tekeningen op zoek naar een klein model wat makkelijk mee te nemen is.

Toen vond ik de tekeningen van de plektrum.
Deze heb ik nu gebouwd met leds erin zodat ik ook kan nachtvliegen.
Het bouwverslag wil ik jullie natuurlijk niet onthouden !

De foto`s :



De bovenkant ruwbouw.



De onderkant ruwbouw.



aluminium tape om het licht van de ledjes te weerkaatsen.




Nog een foto ervan.


Ik moet zeggen dat het een leuk model was om te bouwen en precies was wat ik zocht !

Hier nog fotos van het testen van de leds :



Leds aan .



Bovenkant met leds aan en de vin met leds erin.
Ik had eerst gefolied met scale white maar dat laat dus geen licht door.
Dat er weer af gehaald en nu helemaal gefolied met gewoon wit en zwart.

Fotos :



Klaar voor de electronica.
Servo`s al ingebouwd.



Onderkant van de delta.
Servo heveltjes steken door de witte cover naar buiten.



bovenkant zonder deksel.
Jammer van de witte folie achteraan links :( dat maar een keertje opnieuw folien.
Door het fohnen kwam de folie daar los van het hout.

Nu de helemaal klaar foto met leds aan :



Fotos van de vliegende plektrum komen er ook nog aan.
morgen ga ik naar zeeland en dan moet hij daar gaan vliegen op de duinen :D
Ook het snachts natuurlijk.

Ik hoop dat jullie het een leuk verslagje vonden.
Ik heb sommige dingen wat aangepast zoals het Vertical stabilo die losneembaar is.
Ook is de motorophanging normaal voor een nitro motor van triplex gemaakt.
Dit heb ik van dubbel balsa gemaakt.

Groeten Yannic .

Laatst bewerkt:
Deze foto moet er nog bij :
full

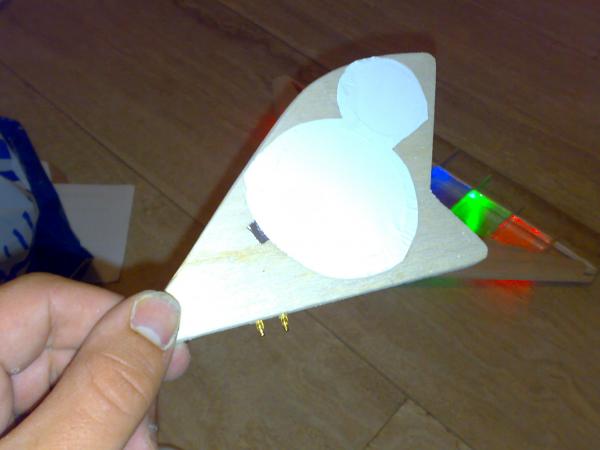

Dit is de losneembare staartvin met de scale white erop die ik er later heb afgehaald.
Onderaan zitten 2 goudstekkertjes voor de ledjes in de vin aan te sluiten.

Laatst bewerkt door een moderator:
die ledjes zijn gaaaaaaaaaaaaaaaaaafff!!!! hoe heb je dat precies gedaan?

Ik heb in de ligger gaatjes geboord en daar de leds in gezet.
Door alles met aluminium tape rondom te beplakken en ook door scotch tape voor het ledje te plakken ga je de uitstraling van de led diffuus maken.
Anders krijg je strepen en dat ziet niet uit.

Groeten Yannic.

Zo net even de fotos via een andere server erop gezet.
Als het goed is kan iedereen nu wel de fotos zien/
MBF server wilde het even niet blijkbaar.

Groeten Yannic.

Leuk ding,

Heb je er tekeningen van ? Die kleuren van de LEDś komen erg mooi uit.
Dat gaat 's nachts bliksems mooi worden.

Harm

Zo net even de motor erop gezet.

@ vinnygogo

Als motor heb ik een CF2805 gebruikt van EMAX.
Trekt hiermee net niet recht omhoog maar dat is voor een nachtvlieger ook niet nodig.
Ongeveer 270 gram thrust.
Ik wil hem een klein beetje licht houden zodat hij ook wat langzamer kan vliegen.

De setup:

Motor : CF2805
ESC : Imax 18A
Servo`s : 2x Towerpro SG90
Accu : 7,4V 1200Mah

@ volhout.

De tekeningen zaten bij de FMT van September 2008.
Ik geloof dat deze nog wel te krijgen zijn via hun site ik heb ze bij ons op de club gevonden bij de andere tekeningen van de FMT.


Groeten,

Yannic van Moerkerk.

Ik heb hem toch nog maar niet meegenomen naar zeeland eerst hem volgend weekend maar eens afbouwen. Roeren aansluiten enzo ik zet wel vanavond nog 2 fotos online van de reeds ingebouwde setup die nog op mn pc staan. Groeten Yannic

Erg mooi gedaan met die LED's.
heb je ook een foto of schema hoe je die LED's aansluit?
lijkt me wel wat om een mooi nachtvliegertje te maken maar heb niet zoveel verstand van electronica met weerstanden en welke type LED's enzo.

Gerard.

Dalijk de eerste vlucht maken.
ben nu nog even snel de accus aan het laden om dalijk hopenlijk een succesvolle vlucht te maken.

Hé Yannic,

Succes met die eerste vlucht!!!

Ben wel benieuwd naar de resultaten, ik blijf vanavond op het forum om op je bevindingen te wachten..

Nou....

het ging niet helemaal zo als gepland. Ik gooide hem maar hij ging gelijk prop hangen dus toen duwde ik down maar veel meer gebeurde er toen niet.
Het kan dus niet veel anders zijn dan het zwaartepunt dacht ik. Maar wat blijkt . Van het in mijn tas meereizen is de motor los komen te zitten die stond nu dus omhoog en alleen als ik gas gaf. Maargoed vandaag maar verder. Dalijk even lijm halen en kijken wat hij dan doet.

groeten yannic

Ja ja na wat prutsen met de motor en het CG heeft hij gevlogen !
vanuit de hand gegooid en vloog gelijk super strak en liet zich goed besturen ondanks de kleine roeren.
ik heb nog wat fototjes gemaakt dalijk eens kijken of er wat tussen zit wat een beetje vatsoenlijk is.

Maar tot nu toe tevreden en een hoop bekijks van mensen die hem van een afstandje zien vliegen en dan komen vragen wat het is en waar je het kan kopen !

Maargoed een succes dus :) nu nog wat veranderen qua prop en het cg nog ietsje naar voren toe en dan zou hij helemaal feilloos moeten vliegen.


Groeten Yannic.

Foto van plekkie in de lucht :



Oke het was mijn telefoon camera :P de qualiteit is dus gewoon niet goed maarja je ziet hem wel.
