Bouwverslag Robbe U47

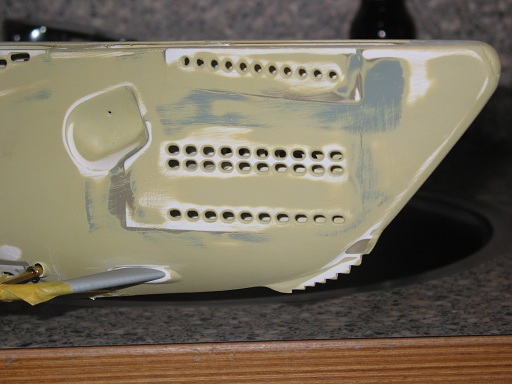

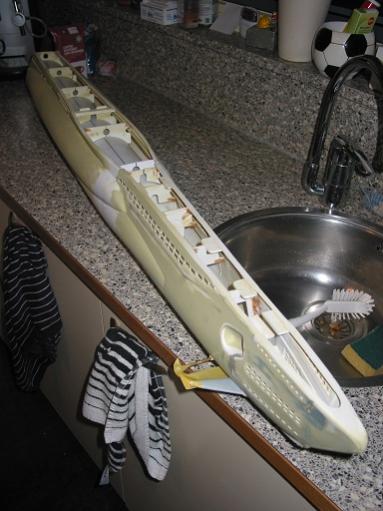

Voortgang van mijn U 47, middendeel en voorkant zitten aan elkaar.

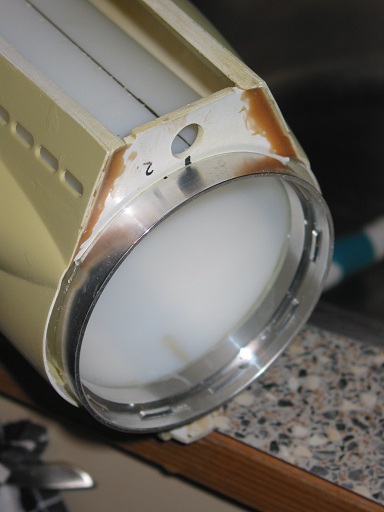

Bajonet met WTC ligt los in de boot zodat hij er ook nog uit kan.
Schroefhouder die aan de voorkant zit om normaal de bajonet los te maken is verwijderd.
Heb deze toch niet nodig en ziet er zo iets mooier uit.







Heb nog een vraagje heeft een U 47 ook een sleepoog voorop?

Groetjes,
Eric



@Eric

Ja, de 47 heeft een sleepoog in de neus.
Echt een uitdaging om die te maken.....Bij mij was dat een flink boetseerwerk



Groet,
Harry



@ Harry,

Heb het gezien op je bouwverslag en vond het mooi staan.
Maar wist niet of dat op dezeonderzeeboot ook zat.
Weet dat het heel wat werk is maar ik maak hem dan van milly putty.
Komen ook nog klinknagels op maar die liggen nog bij Bosreus.

Eric



Aha....jij gaat ook op voor de duizenden nagels plakken.....maakt de boot echt af!!....en je bent ff van de straat.

Tip: niet in 1 keer het oog willen af hebben, want anders breekt die er meteen weer vanaf, maar steeds een laagje aanbrengen en die in vorm schuren tot die naar je zin is.
Ik heb bij de weg een rietje gebruikt voor het oog, misschien heb je daar ook wat aan?

Succes met het plakken, resultaat is er naar, zeker met de 1mm nagels



hallo eric

je wtc mag niet uitsteken achter aan hoor
hij hoort gelijk te zitten met de romp
gr raf



@ Raf,

Weet ik maar er moet nog een band omheen.
En de spanten moeten iets groter gemaakt worden, de bajonet past er niet in nu.
Ga morgen alles pas maken.
De rand van de bajonet vast zetten met glasvezel doekje en epoxy?

@ Harry,
Ja ook ik ben een van de vele die met de klinknagels in de weer gaat.
Maar zet de boot eerst in de primer en dan in grijze grondverf.
Dan pas klinknagels plakken en overspuiten in de kleuren zoals het moet.

Eric



Oei, dat zou ik niet doen, want ze plakken niet goed op verf!! Is mijn ervaring, tenminste.
Op plamuur is het al een crime. Ze plakken het beste op het ABS, sterker nog, ze "vreten" zich vast in het ABS. Van de verf vallen ze er gewoon af.

Goed verwarmen met de föhn Als je ze op de romp hebt zitten en daarna de plakstrip verwijderen. Niet de romp te heet maken hè, want anders hou je een externe asbak in je romp over!...



Ben net even op bezoek geweest bij bosreus om de klinknageltjes op te halen en heb gelijk wat technieken afgekeken die ik ook bij mijn model toe kan passen! En daarnaast was het natuurlijk ook gewoon heel gezellig. Nu wachten op de bus naar huis en dan maar eens kijken of de verf een beetje fatsoenlijk heeft gehouden op de torpedo's.



Ik heb een beginnetje gemaakt aan het techrek:


De open ruimte in het midden is waar de duiktank komt te zitten, het pompje wordt op het vrije schotje voor de servo's gemonteerd en de accu's worden voor in het rek "gestapeld". de regelaars, duikelectronica, en de ontvanger moet ik nog even een plekje voor vinden, waarschijnlijk maak ik schotjes die in de lengte op de draadeindjes komen te liggen waar ze dan op geplaatst worden.



Hallo Danny,

Begint zo als een beetje vorm te krijgen allemaal.
Wat voor duiktank ga je erin zetten, een eigen ontwerp of een kant en klare engel tank.
Bij de Bosreus kijk je je ogen uit he, vooral de seaview ziet er prachtig uit.
Succes met het bouwen van de U 47.

Eric



Hoi Eric,

Ik ga het systeem van Lex gebruiken, waarbij ik zelf een duiktank maak van PVC buis. En bosreus heeft inderdaad mooi spul staan.

MVG, Danny



hallo danny

ik ben weer verder met marc zijn type D
ik heb in de voorste antenne draad IN de romp een veertje gezet
zodat de toren er vanaf gehaald kan worden voor transport
zo doe ik het voor de achterste ook en kan je ze makkelijk in een oogje haken
en als er eens een aanvaring gebeurt dan zit er wat veerkracht in en sneuvelen ze niet zo direct

gr raf



Ik ben nu aan het beslissen welke uitvoering ik wil gaan maken. Ik denk dat het een type VIIC gaat worden, omdat de romp daar toch al iets meer op lijkt. De toren ga ik aanpassen. Ik wil hierbij gaan voor de vroege type C uitvoering zonder antennebehuizing aan de buitenkant van de toren. wel wil ik een type die nog de netcutter had.

Ik ben nu rond aan het kijken naar verschillende types welke aan die eisen voldoen.

De U96 (Das Boot) en U556 (speciale band met de Bismarck) staan nu boven aan mijn lijstje maar het liefst heb ik een model met camouflage en die kan ik eigenlijk niet vinden met netcutter.

Ik ga nu kijken wat ik nodig heb om de toren aan te passen, sowieso het nieuwe platform voor het luchtafweergeschut, maar ook roosters voor de ontluchting aan de zijkant van de toren, deze laatste zijn al besteld.



hallo danny
ik heb ook een vroege toren zonder die uitbouw aan de buiten kant
wel de twee luchtinlaten aan de achterkant van de toren
de uitlaat die zit onder water (die opening boven/onder de vloed gaten)
sommige hadden een constructie er op staan om de rook onderwater af te voeren

gr raf



Hmmm, ik twijfel tussen 2 zenders... De Robbe F-14 en de Robbe FC-16. Sowieso moeten er uitbreidingsmodules op.

De functies die ik wil gaan besturen zijn:
-Gas met de linkerstick
-duikroeren op rechterstick
-richtingsroeren op de rechterstick
-een mogelijkheid om de voorste duikroeren los te koppelen van de achterste duikroeren
-en de duiktank op een 3-standenschakelaar in plaats van op een slider

dan zit ik op 5 kanalen, en heb ik nog niet eens rekening gehouden met eventuele torpedo's ( welke mogelijk niet doorgaan vanwege het enorme kostenplaatje)

wie geeft de beslissende factor?



hallo danny

ik heb het zo

linker stick de gas
rechter het richtings roer
links een draai schakelaar voor achterste duikroeren
daarnaast een draaischakelaar voor de voorste duikroeren
rechts een schakelaar om te duiken
dat was het

de achterste duikroeren kan ik doordat de gas een ratel heeft met 1 vinger bedienen
als je duikt maak je meestal geen bocht dus daarom de schakelaar aan die kant

gr raf



Duikroeren bedienen met een potmeter is voor mij geen optie, ik ben gewend om RC vliegtuigen te besturen en het gaat dus tegen mijn gewenning in om hoogte/diepte te regelen met een draaiknop in plaats van met een stick.



hallo danny
bij een duikboot moet je niet constant de diepte regelen zoals bij een vliegtuig
eens hij BV op periscoop diepte zit dan zal het een tijdje duren voor hij van diepte veranderd
kan zelfs minuten zijn in plaats van seconden
maar daar kom je wel achter na een tijdje
ook een van de redenen dat een gyro niet in een duikboot werkt
alles gaat te langzaam
gr raf



Ik heb vandaag een FC-16 gekocht bij verspaget, kan ik straks dus ook met de elektronica aan de slag. De lineaire sliders heb ik al ingebouwd.

Maar nu eerst even zorgen dat de rest van het model in elkaar zit.



De photo-etch onderdelen en een nieuwe lading lijm zijn onderweg, dus binnenkort kan ik weer verder!

verder heb ik een aantal onderdelen in 3D getekend om mijn toren om te bouwen naar een type VIIc. deze heb ik ook besteld en komt rond 3 oktober binnen.

dit is het setje: Robbe Type VIIc tower mods by DannyMNL on Shapeways

Ik heb trouwens besloten dat ik de U96 ga bouwen, dezelfde boot als in de film Das Boot. Hier is veel documentatie voor beschikbaar en behoeft daarnaast niet achterlijk veel modificaties aan het bestaande model.
