bouwverslag scratchbuilt Piper PA-8 Skycycle

Vanaf het eerste plaatje dat ik van dit toestel zag, vond ik hem erg sympathiek.
Na lang zoeken en denken heb ik eindelijk voldoende informatie en ideeen om hem te bouwen:


Het wordt een electro uitvoering met een spanwijdte van 120cm, dat is een schaal van grofweg 1:5.
Ik ga hem niet echt schaal bouwen maar probeer hem wel zoveel mogelijk te laten lijken...



ziet er leuk uit!
bij deze geabonneerd

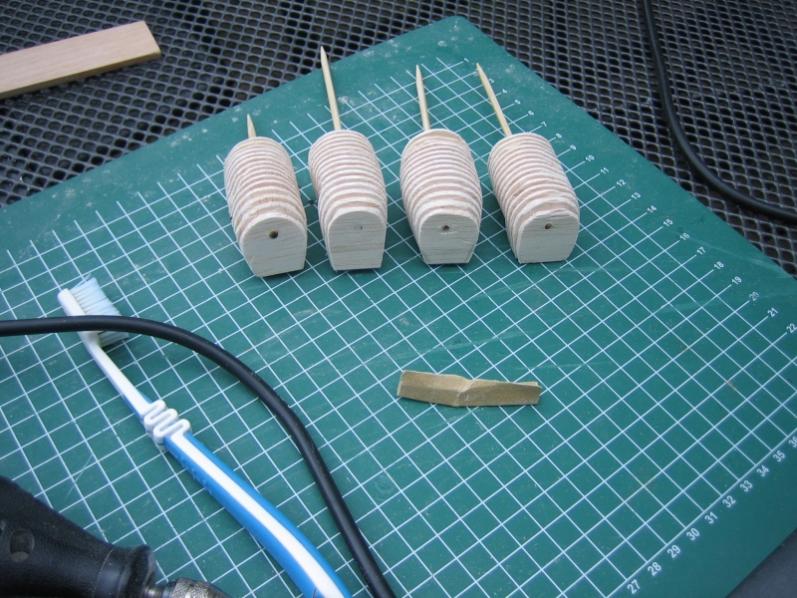

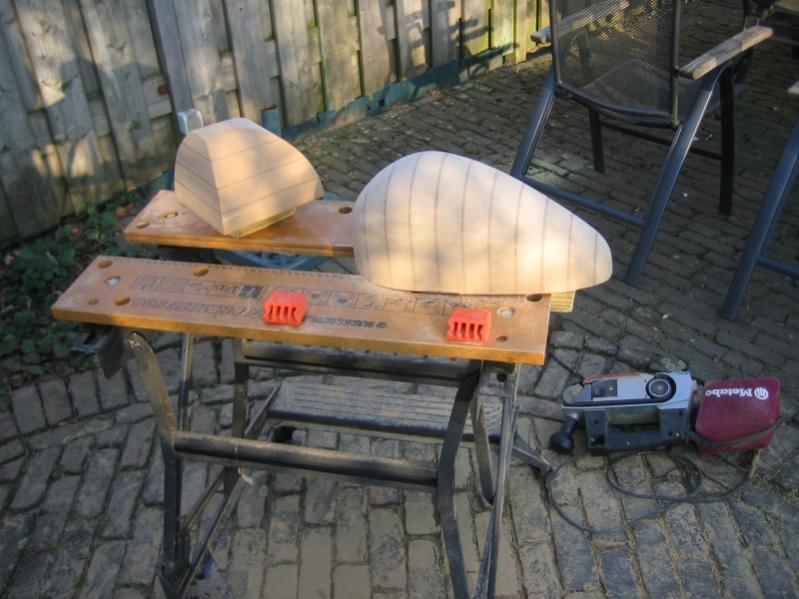

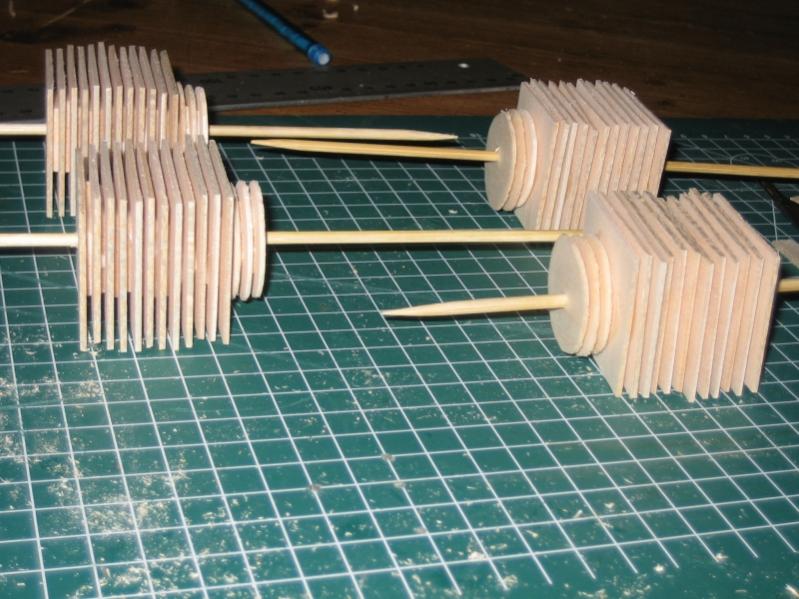

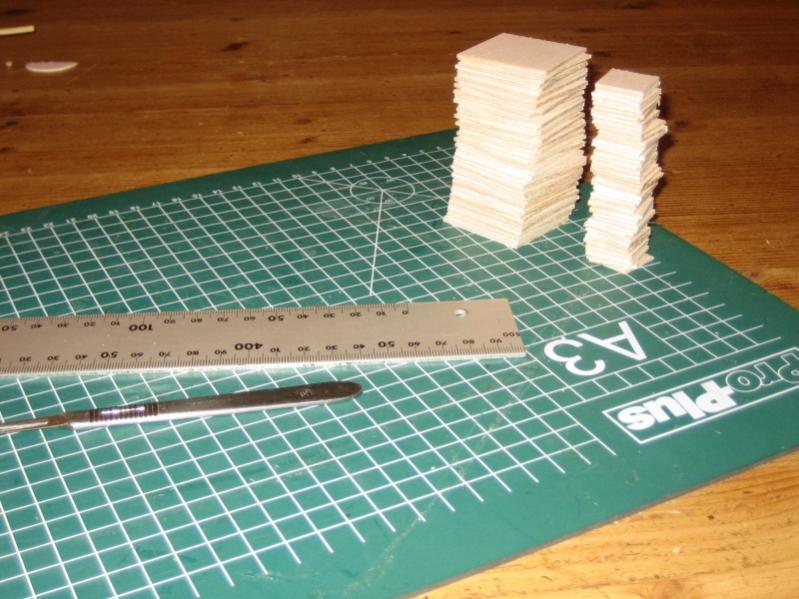

Een aantal stukken mdf op elkaar gelijmd, de grove vorm uitgezaagd en in model geschuurd. Achteraf spijt dat ik niet een ander materiaal gekozen heb.
Dit is wel erg arbeidsintensief...


De spanten uitgezaagd met een figuurzaag en de uitsparingen voor de stringers gemaakt met een slijpsteentje voor een kettingzaag in een dremel.
Ideaal: de doorsnede van het slijpsteentje is 4,8mm. De stringers zijn 5mm.


De spanten gehalveerd om de romp in 2 helften te kunnen bouwen op een bouwplank.

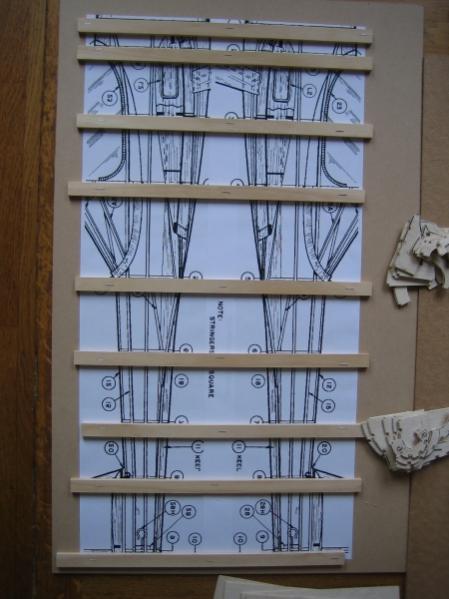

De tekening van de twee romphelften netjes opgelijnd en met hulplatjes vastgezet.

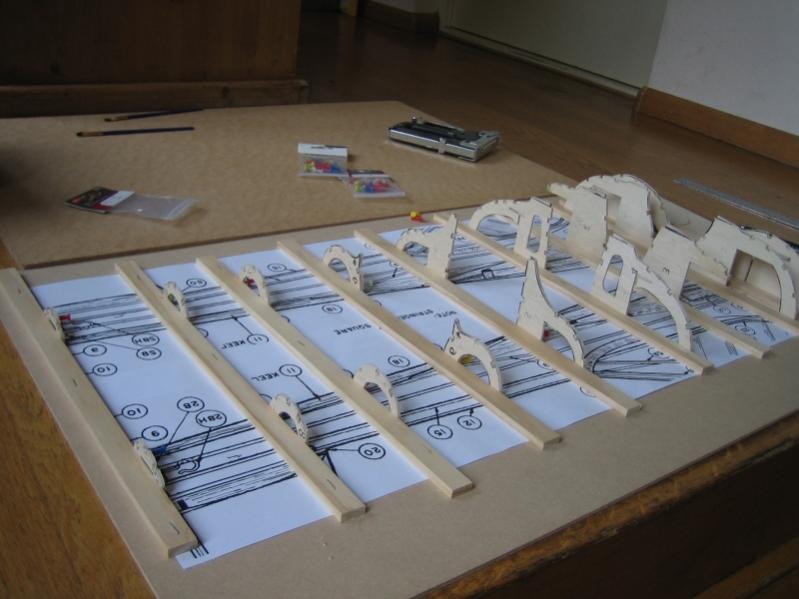

De halve spanten met spelden vastgezet op de hulplatjes.

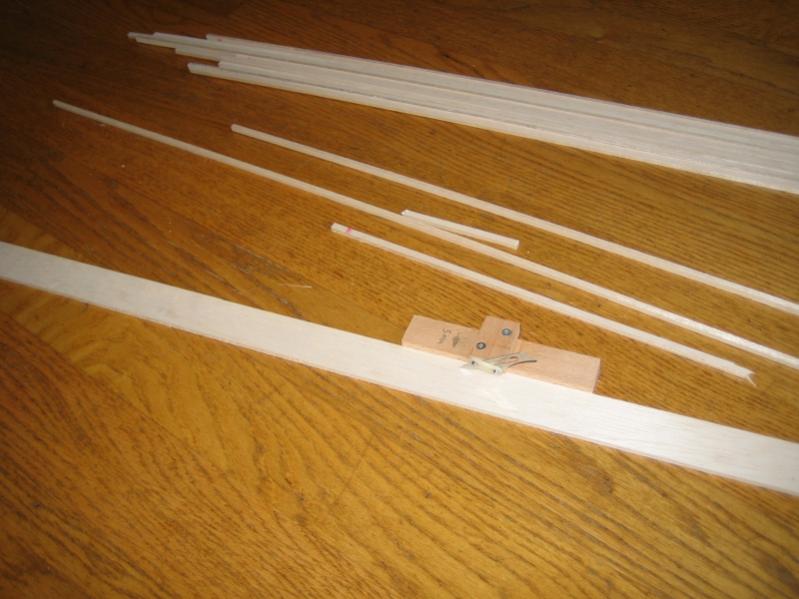

Zelfgemaakte lattensnijder, kost weinig en werkt onbetaalbaar.

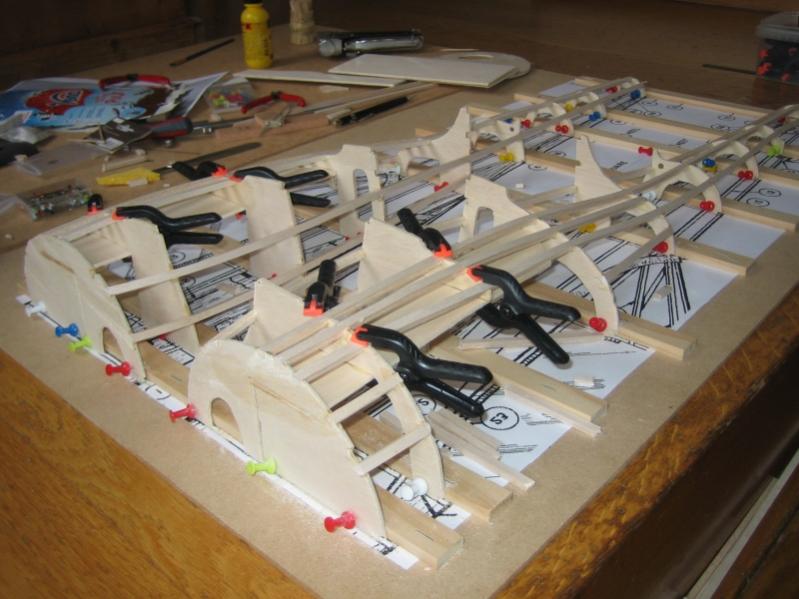

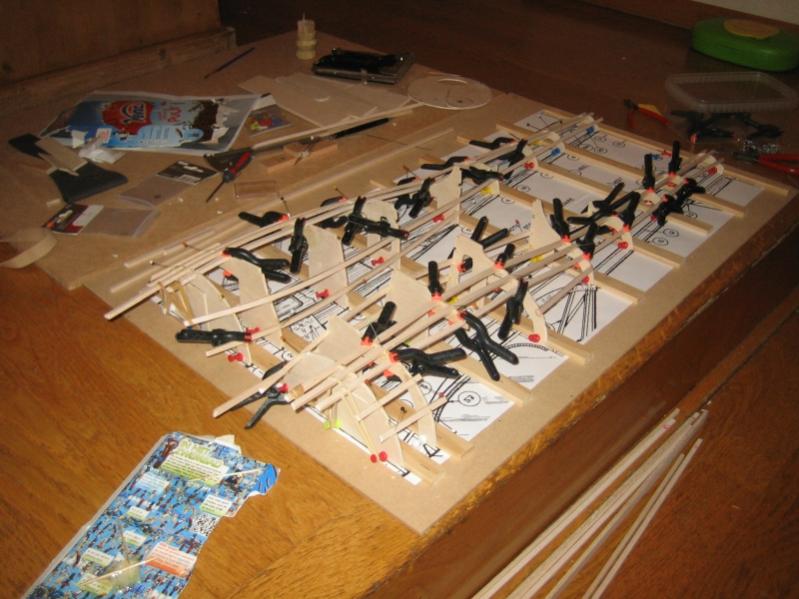

De eerste stringers gelijmd met bruislijm en gefixeerd met spelden, lijmklemmetjes en elastiekjes.

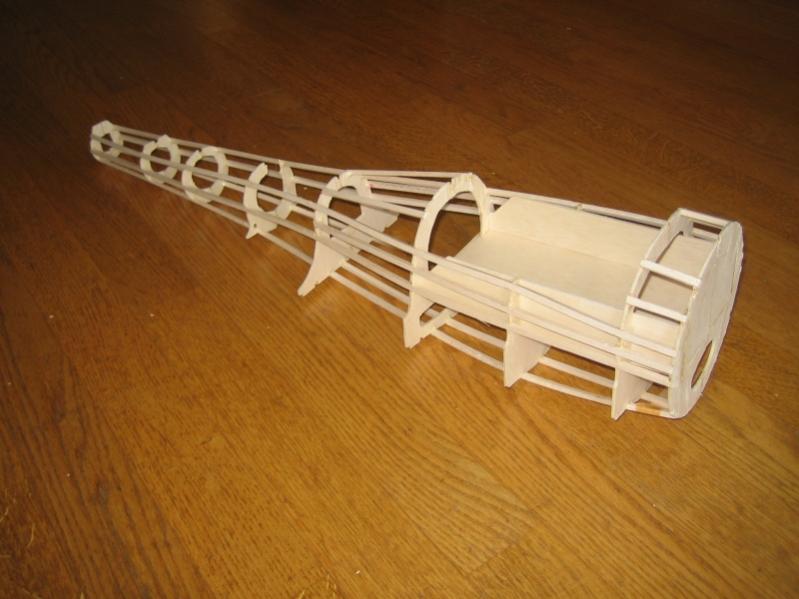

Nog wat extra versteviging om later een bakje van te maken waar de accu, ontvanger en servo's in komen.


De twee romphelften samengelijmd en gefixeerd.


Tip:
Loop niet tegen de bouwplank aan als de romphelften nog vastgespeld zitten.
Dat scheelt veel reparaties aan de spanten...



Erg leuk ..... en wat bouw je snel zeg!!

Bij deze een abbo,
Cor



Dit is het resultaat van 2 dagen schuren, 1 dag figuurzagen en 3 dagen lijmen.
Volgende week heb ik geen tijd om te bouwen dus vanaf nu gaat het tempo erg omlaag...



ohhhh... dacht ff dat het 1 avondje doorpoten was



Gaaf ding zeg! Dacht het zelfde als corvl, dat je dit even in een middagje in mekaar had getikt haha.

Ga m ook bijhouden



Die blokken MDF hat ik een tijdje geleden al gezien , waren net iets te groot voor de groffe bewerking op mijn lintzaag.

Is wel arbeids intensiv , maar nu heb je ook iets , is goed voor 100 kappen .

Mvg Johan



Mooi project.
Ziet er gelikt uit.
Modelbouw in haar puurste vorm!!
Petje af!!
Vr Gr E



Na ruim twee maanden heb ik eindelijk weer tijd en puf om wat verder te bouwen...


Een paar lattensnijders erbij gemaakt voor de staartvlakken.

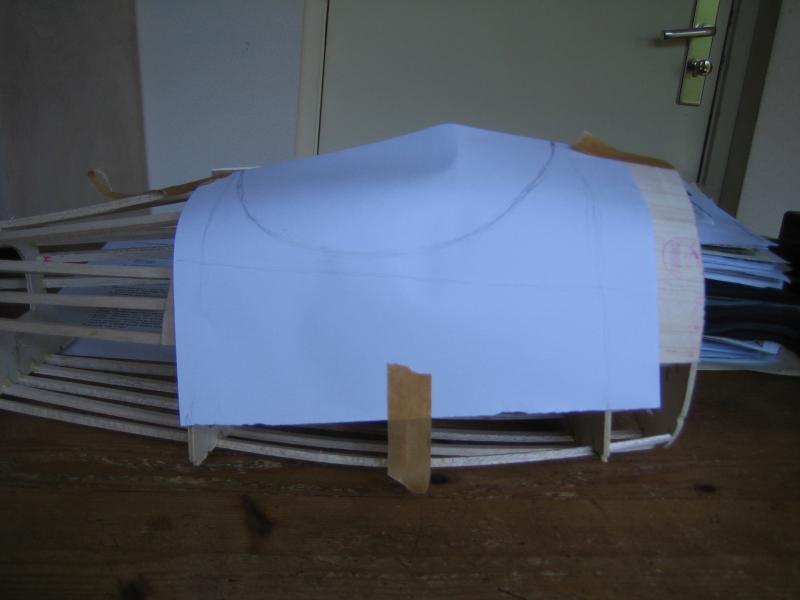

Sjabloon voor de cockpit opnening

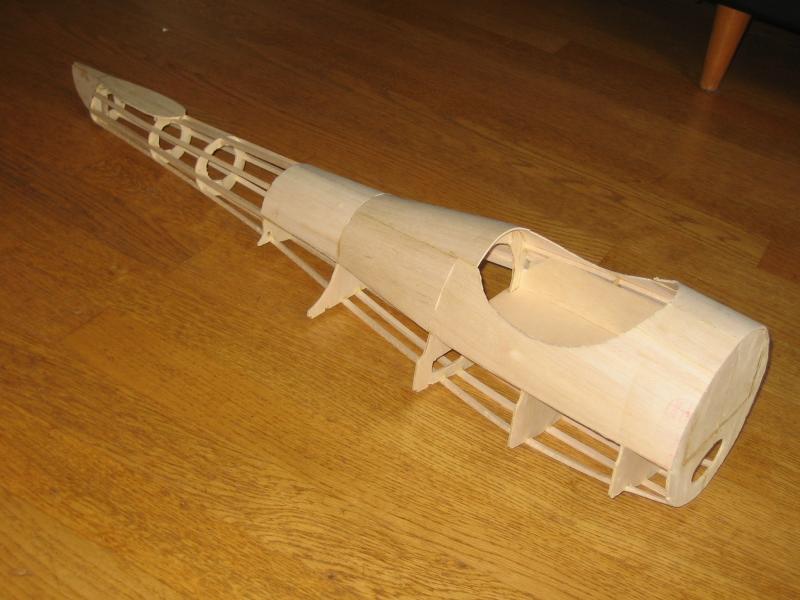

Ik beplank voorlopig enkel de bovenkant met 1,5 mm. De onderkant gaat naadloos over in de vleugel. Dat komt dus later. Bovendien kan ik dan tijdens de bouw nog mooi overal bij.




Bedje voor de staartvlakken. Ik ga eerst de verbindig voor het richtingsroer en staartwiel plaatsen en bespannen voor ik de staartvlakken plaats.


Ik twijfel nog of ik de staart nog zal beplanken omdat de staart van het origineel ook doek over aluminium buizen had.

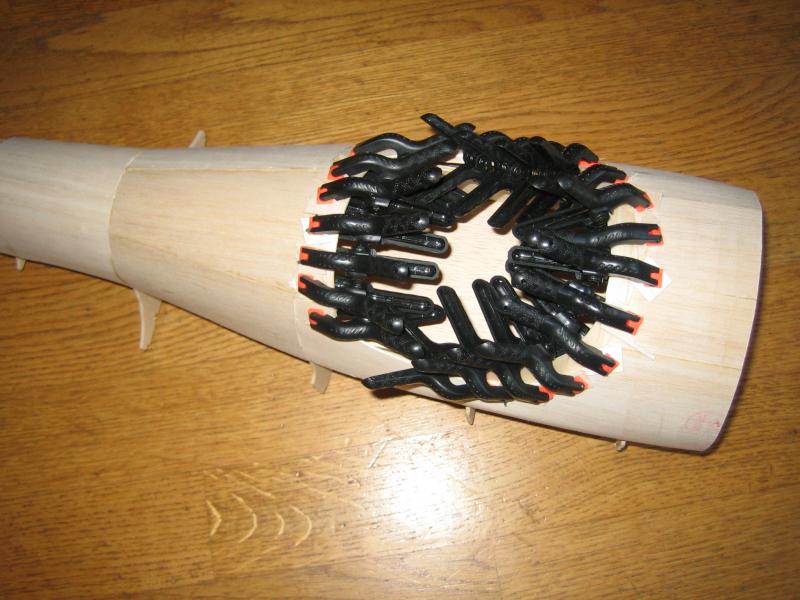

Omdat de accu door de cockpitopening geplaatst wordt, verstevig ik de rand met een extra laagje 1,5mm aan de binnenkant. Later komt er nog een extra rand in de opening. Iemand suggesties waar ik die van kan maken?

De klemmetjes waren in de aanbieding bij de Action, €0,49 per 6 stuks...

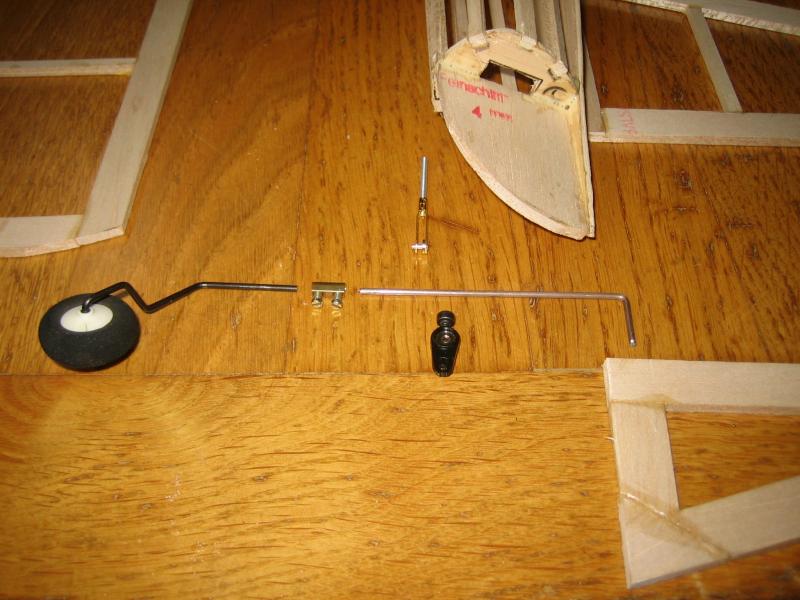

Inspiratie voor de aansturing van het staartwiel met dank aan Johan (Plotterwelt)



Mooi werk Erik.



Omdat ik ook een lezer uit Nieuw Zeeland heb, zal ik in het Nederlands en Engels gaan schrijver.
Deze man heeft een interessante bouwwmethode:
Piper PA8 skycycle - RC Groups

Since I have a reader from NZ, I will post both in Dutch and English.
This man has an interesting building method.

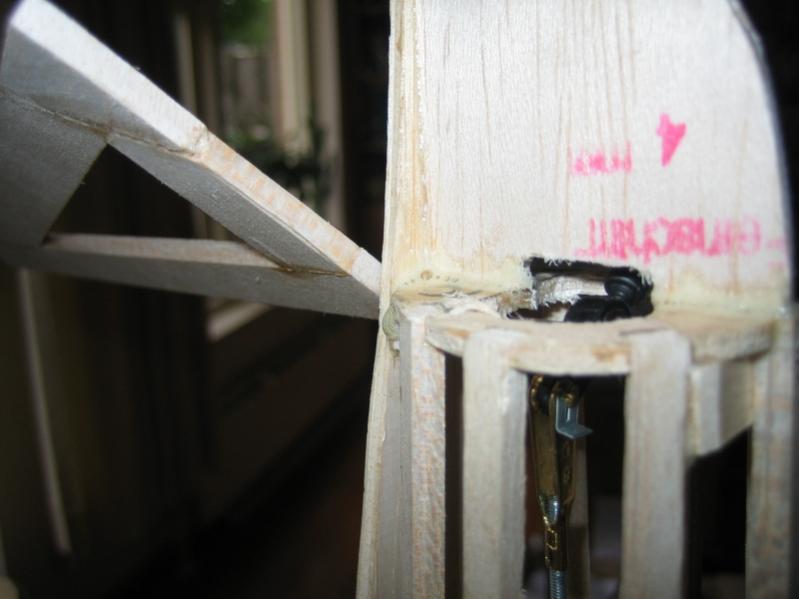

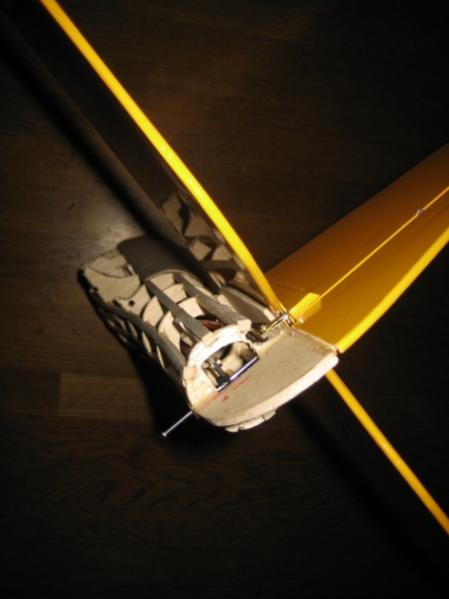

Roer en staartwiel aansturing ingebouwd.

Rudder and Tailwheel linkage installed.



Staartvlakken bespannen met Oracover in (Piper geel natuurlijk)

Tailfeathers covered in Oracover (Piper yellow of course)




Inspiratie voor de hoogteroer aansturing

Inspiration for the elevator linkage




Beide aansturingen

Both linkages




stuurkabels geplaatst

Pushrods installed


Tip:
Haal de binnenkabel eruit voordat je de buitenkabel op lengte snijdt.
Ik heb de binnenkabel gerepareerd door de twee delen met m2 draad te verbinden.

Tip:
Removethe inner rod before cutting the outer tube to length.
I joinded the two pieces inner rod with some m2 wire.


Het motorschot is een ideale standaard.

The firewall makes a nice stand.



Naar Waalwijk gereden om de kappen te laten trekken bij Hobby In.
Helaas is de canopy ondoorzichtig geworden omdat de mal niet glad genoeg is. Ik moet dus nog meer gaan schuren en plamuren.
(niet mijn favoriete bezigheid)

Went to a LHS in Waalwijk to pull the cowling and canopy.
Unfortunately the canopy turned out unclear because the mold was not smooth enough. So I have to get back to sanding and filling.
(not my favourite job)

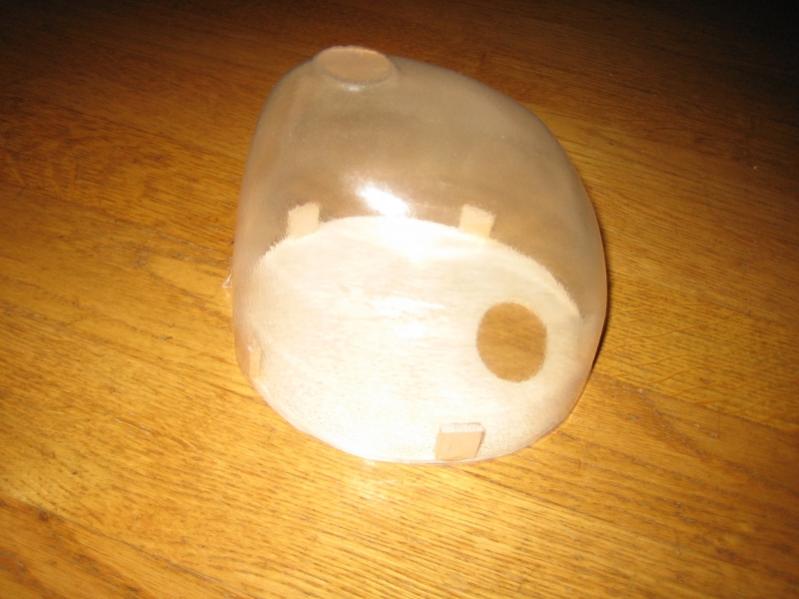

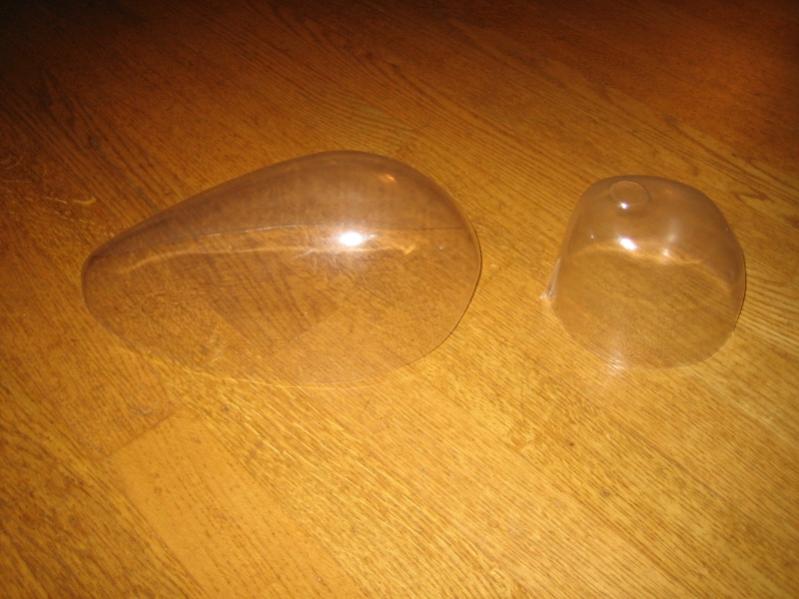

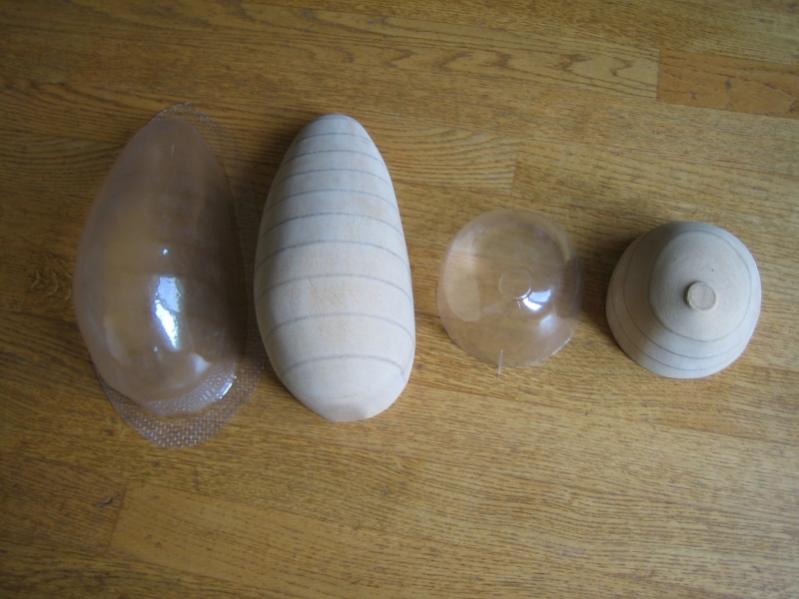

De mal voor de canopy geplamuurd en geschuurd en opnieuw laten trekken bij Hobby In. Nu is hij wel doorzichtig.

Filled and sanded the canopy mold and had it pulled again. Now it is clear.



Even Kijken of het motorschot past en bevestigingspunten gemaakt.

Checking if the firewall fits and made some attachment points.

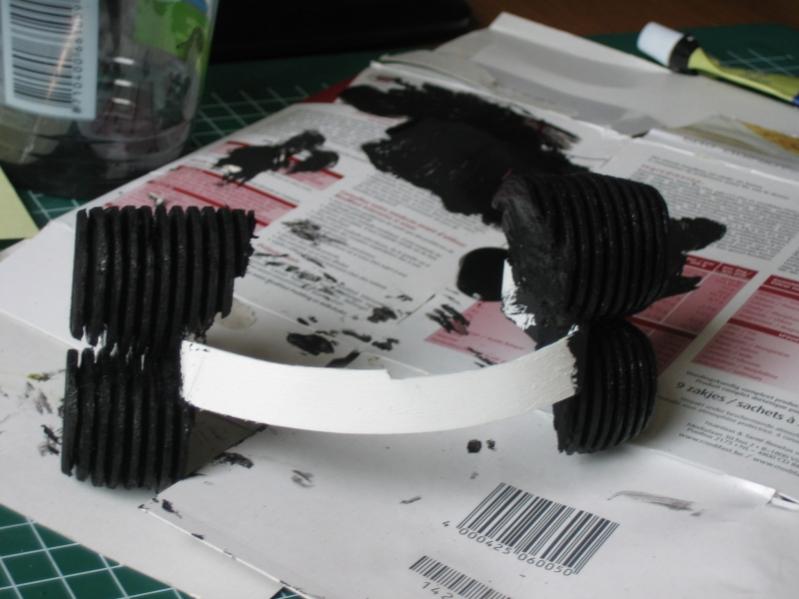

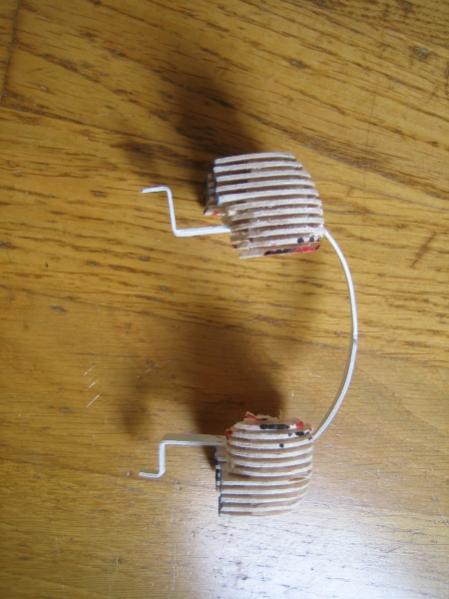

Ik heb gezocht naar een geschikte dummy motor maar die ik mooi vond was veel te duur. ( £ 97,-) Dan maar zelf aan de slag...

I have been looking for a suitable dummy motor but the one I liked was way out of my budget ( £ 97,-) That meant some diy...
















Nu begrijp ik die hoge prijs.

Now I understand the high price.



heeeeeeeeeeeeyyyyy die erik wat n leuk piper projekt ik had hem nog niet gezien erik, maar bij deze n abotje ! wat n leuk en n zeer unieke piper die je eigenlijk nooit of wat zeg ik gewoon nooit als model tegen komt !! ,ook al plannen voor n bv 2/3 meter verzie erik :grin: :wink:



Hier ook een abo. Prachtige kist. Ooit heb ik er ergens een gezien op een modelbouwbeurs (tweedehands, kostte nog steeds een klein vermogen) maar dat is zeker al 15 jaar geleden denk ik. Prachtige kist en behoorlijk uniek dus. Misschien kun je de tekeningen en getrokken kapjes gaan verkopen aan liefhebbers



Dank je Sadkingbilly,
volgens mij hebben wij wel een vergelijkbare smaak. Er zijn een aantal draadjes waar wij allebei op geabonneerd zijn.
Voor zover ik weet is er maar 1 tekening voor een RC model, deze is 1:4 maar deze past niet in mijn auto.
Daar is ook een kit van verkrijgbaar:
Piper PA-8 Skycycle Airplane from Sid Morgan Plans - Kit Cutters Inc.- Remote Control Airplane

Ik heb een tekening gevonden van een rubber model uit 1946.
Deze heb ik uitvergroot en doe aanpassingen tijdens het bouwen.
Ik hoef hier niets aan te verdienen, iedere liefhebber mag de tekening en mallen gebruiken.


As far as I know there is only 1 RC plan available: scale 1:4 but it won't fit in my car.
A kit for this plan is also available:
Piper PA-8 Skycycle Airplane from Sid Morgan Plans - Kit Cutters Inc.- Remote Control Airplane

I found a rubber powered model plan from 1946 which I enlarged.
I adapt the plan while building.
I am not planning to sell plans or vacuum parts.
Anyone who wants can use my plans and molds.



P.S.
De bouw ligt even stil vanwege vakantie en familieomstandigheden.
Onze piper meeting bij the Wings in Nistelrode zal hij dus niet halen...
Als de ruwbouw op tijd af is, laat ik hem als static model op de meeting zien.

The build is paused due to holidays and family circumstances.
So it will not make it to our annual piper meeting.
If the carcass is finished in time, I will show it there as a static model.

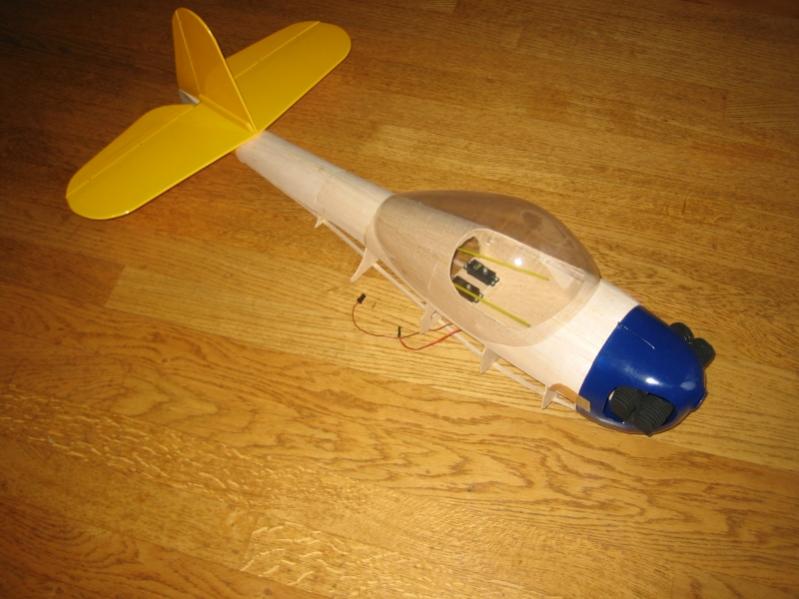

Kon het niet laten om even te kijken hoe het er uit gaat zien:

Just couldn't resist to see what it will look like:



Cool die motor vraagt om wat detailwerk - kabeltjes, uitlaten, een metallic afwerking en drybrush..
