Bouwverslag SK450

hallo,

ik ben begonnen met een nieuw project ''sk450''
dus volgt er op dit topic een bouwverslag.

mijn setup :

frame :

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=32537

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=39916

motoren:
4x https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=18969

esc's :
4x https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=31683

ubec :
https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=36305

props :
5x https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=25818

flightcontroller :
KK 2.1 met buzzer en lichtje

accu :
https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=32627

overig :
https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=34518

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=34219

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=36239

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=23140

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11736

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=21758

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=17847

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=14927

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=5277

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=3832

soldeer spullen :

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=10615

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=21262

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=10904

afwerkings matriaal :
https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=9554

https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=10433



verdere vorderingen volgen nog,

mvg



het eerste wat ik heb gedaan is het solderen van mijn elektronica,




de esc's zijn inmiddels gesoldeerd :


de ubec is gesoldeerd aan het power distrubutionboard:



en een nieuwe stekker aan mijn accu,



hallo nander,,
leuk frame ook gehad,,
maar klein vraagje waarom gebruik je niet gewoon xt60 sterkers?



Niks mis met 4mm bullits

Maar je BEC zou ik wel anders aansluiten.
Als je hem direct op je PCB soldeert komt alles een stuk beter uit.
Heb hem bij mijn eerste quad ook zo gehad maar dat was niet fijn.

Groeten



hallo,

@topix ik ha de xt60 stekkers niet thuis liggen en wel een hoop 4.0 mm banana conectors
dus heb ik die gebruikt, en ik heb een laadstekker waar ik ook mijn lipo's voor mijn trex 450 mee oplaad dus waarom zou ik er dan xt60 sterkers op zetten.

@markjuhh nu ik er goed over na denk is het aansluiten van de ubec direct op de PCB een
betere oplossing dan ik het zo heb gedaan dus ik verander het.

trouwens, iedereens commentaar en tips zijn welkom !!

beankt,

mvg



update, update......................

het eersten wat ik heb gedaan is het ontvetten van de schroefjes voor het frame.
met een microvezeldoek, die je vochtig maakt met wat wasbenzine en waar je vervolgens met een schroefje een paar keer in rond draait zodat de olieresten van het schroefje gaan.

voor de gene die niet weten waarom ik dit doe : Bij de productie van alle boutjes en moertjes word olie gebruikt, dus er zitten altijd olieresten op, zichtbaar of niet zichtbaar.


daarna heb ik het boven (middelste deel van de quad ) in elkaar gezet en alle schroefjes voorzien van lockbond.


daarna heb ik het boven plateau met daarop de flightcontroller in elkaar gezet.


ik heb dit gedaan met de nylon schroefjes en afstandsbusjes.




het frame wat ik al eerder had gemaakt, zitten er 4 gaten waarop je het boven plateau met de flightcontroller kan bevestigen.




vervolgens heb ik het bakje waar de flightcontroller in zat weer op de flightcontroller gezet zodat ik de quad kan omdraaien en dat de flightcontroller niet stuk of beschadigd raakt.



als je vervolgen het plateau in de 4 gaatje heb gestopt ziet het er aan de onder kant zo uit :


je ziet dat ik het plateau heb bevestigid met de nylon schroefjes maar je ziet ook dat er nog 4 afstandsbusje vrij zijn en daarop bevestig ik het powerdistibution board.



maar zoals je terug kan zien in mijn bouwverslag, heb je gezien dat ik een ubec aan mijn powerdistrubution board had gesoldeerd. maar er werd mij geadviseerd om die anders te solderen dan ik het had gedaan, namelijk direct op de PCB ( wat ik heb gedaan en is gelukt, jammer genoeg ben ik vergeten een foto er van te maken.) waar ik wel een foto van heb kunnen maken is het bescherming materiaal wat ik om de ubec heb gedaan dat spul heet '' mesh guard'' (6 mm zwart) met aan de uiteindes een stuk krimpkous van 6 mm zodat het bij elkaar blijft.




ik had een vraag over de aansluiting van de ubec, ik heb gelezen dat je de ubec aansluit op de flightcontroller of de ontvanger ??
en dat je alleen de singaal kabels van de esc's aan moet sluiten in de ontvanger.
is dat zo...?


bedankt,

tot de volgende vorderingen,

en nogmaals, al het commentaar en de tip zijn van harte welkom !!


mvg



Als je gewoon de servo kabels van de esc in je flightcontroller doet dus de -/+/signaal, en vervolgens de draden van je flightcontroller naar je ontvanger dan heb je die UBEC niet eens nodig. Omdat ze dan stroom krijgen van de esc.



@mjkooi klein vraagje; mag ik vragen waarom er dan draadjes uit de draadjes zijn die naar de ontvanger gaan ?



die krijgt weer stroom via het kk board .
Ik leg het even kort uit. Je batterij is 12.6 volt (vol) die geeft stroom aan de esc's. daar zit een bec in die het voltage verlaagt naar 5 volt (gaat door het kleine rode draadje terug naar je flight controller) van daaruit voedt de flight controller de ontvanger via het rode draadje dat naar de ontvanger gaat



Precies dat ja @rubaaaa. @bollie, ik heb die draadjes eruit gehaald omdat je maar 1 nodig hebt dus de rest was overbodig



heey

oke, dus je hoeft alleen de signaal draadjes door verbinden naar de ontvanger ?


mvg bollie



Ja, op 1 kanaal na (maakt niet uit welke), daar moet de rode en de zwarte draad ook aan zitten(anders krijgt ie geen stroom)



Ja klopt, scheelt weer wat draden, had bij de esc's ook wel gekunt maar daar ben ik nog niet aan begonnen



update, update......................

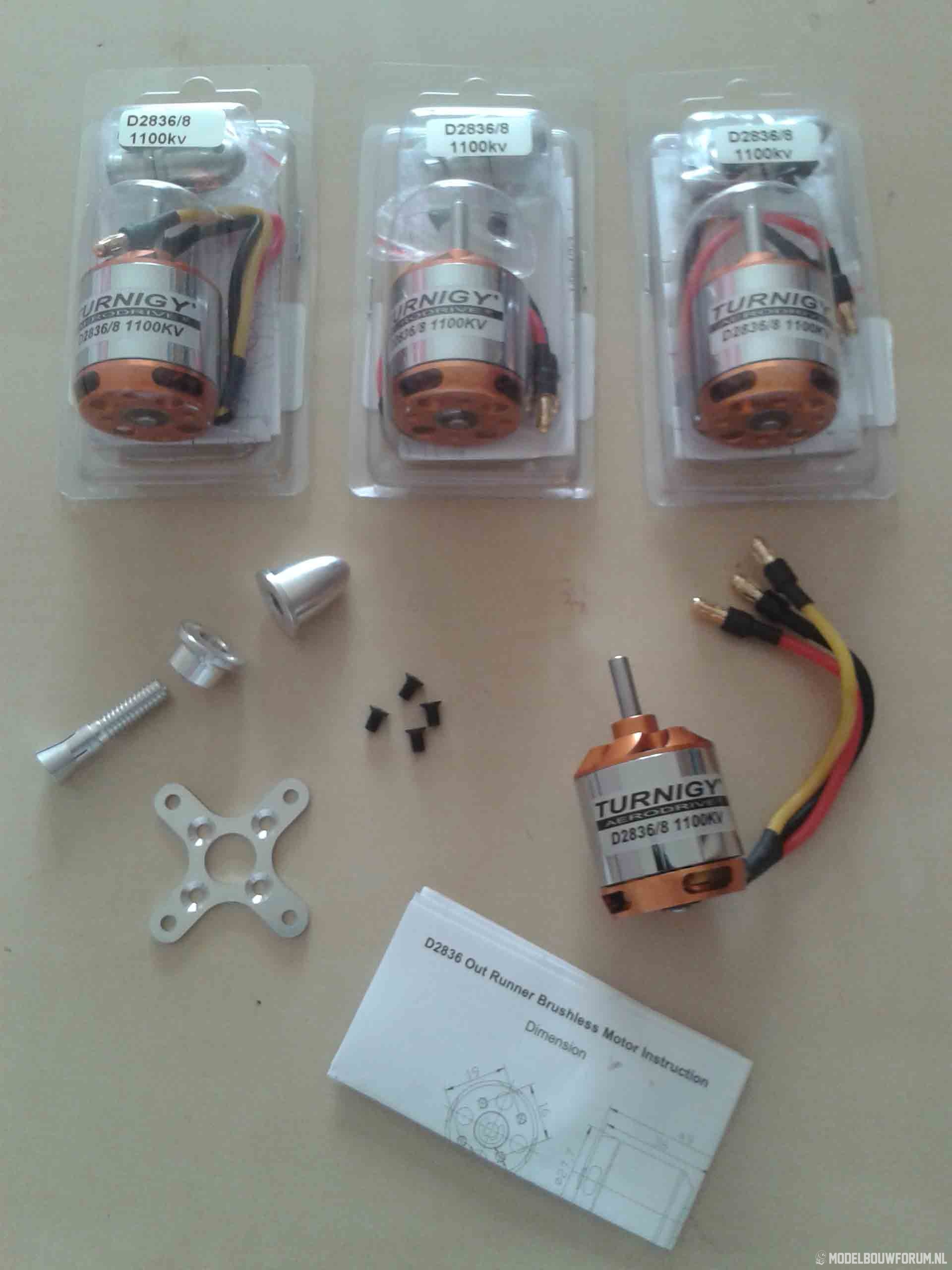

bij de motoren zaten 4 schroefjes bij geleverd en een prop adapter :


die heb ik gemonteerd op de motormount die bij geleverd waren bij het frame zelf. (van de sk450) :

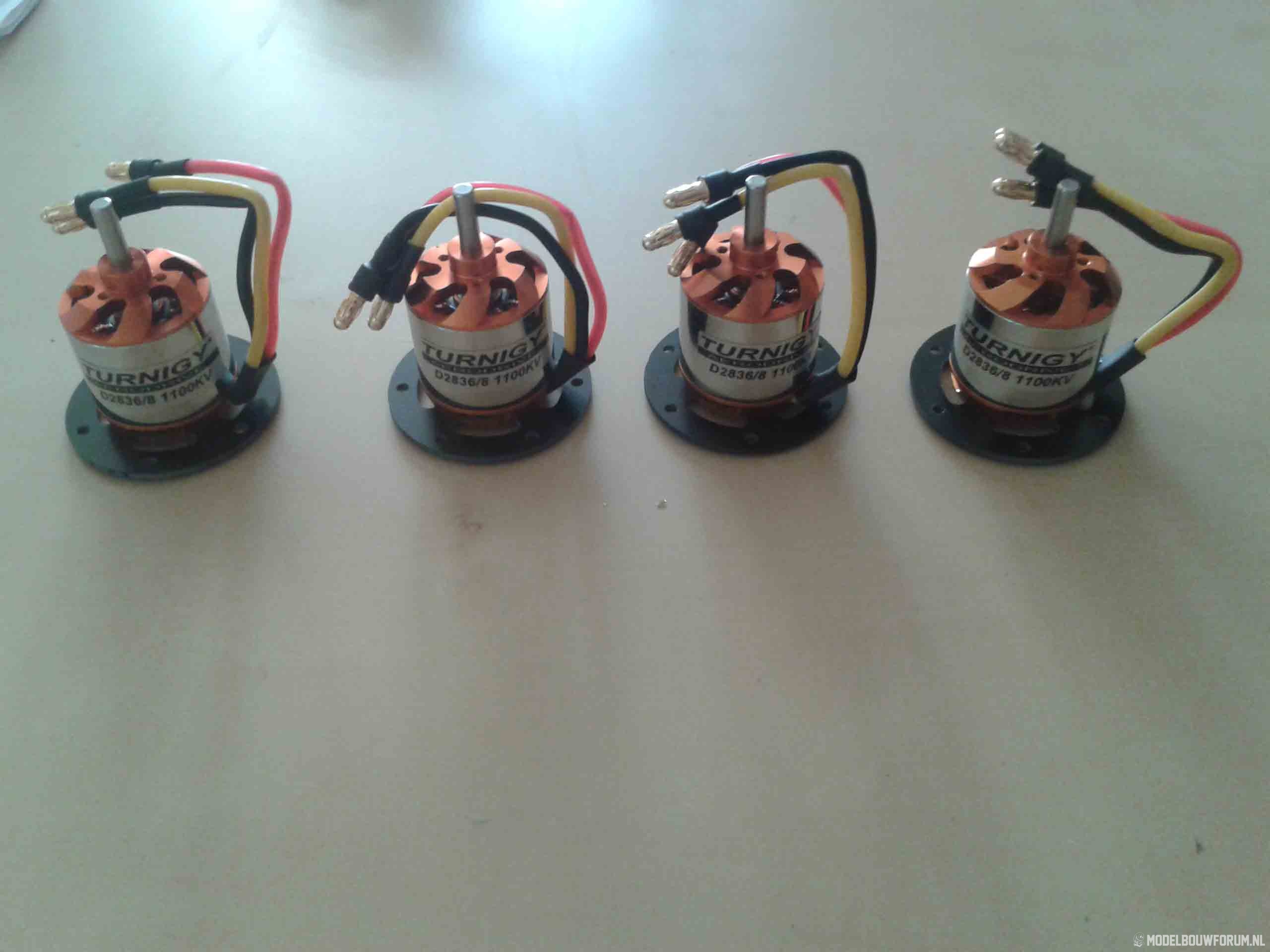

de schroefjes ontvet ik weer eerst met wasbenzine en doe er daarna een klein beetje locbond op en draai ik ze vervolgens in de motor samen met de mounts er op :



resultaat :



pootjes er onder :



Mooi gedaan, ziet er goed uit., mischien zou je later de sunnyksy motors er op kunnen doen. Deze motors heb ik ook en zijn de beste die er zijn voor maar 19,..€ per stuk op multirotorparts.nl



dat zou inderdaad kunnen, ter zijnde tijd

eerst dit maar eens afwachtte, in ieder geval bedankt voor het advies



Succes verder



update, update......................

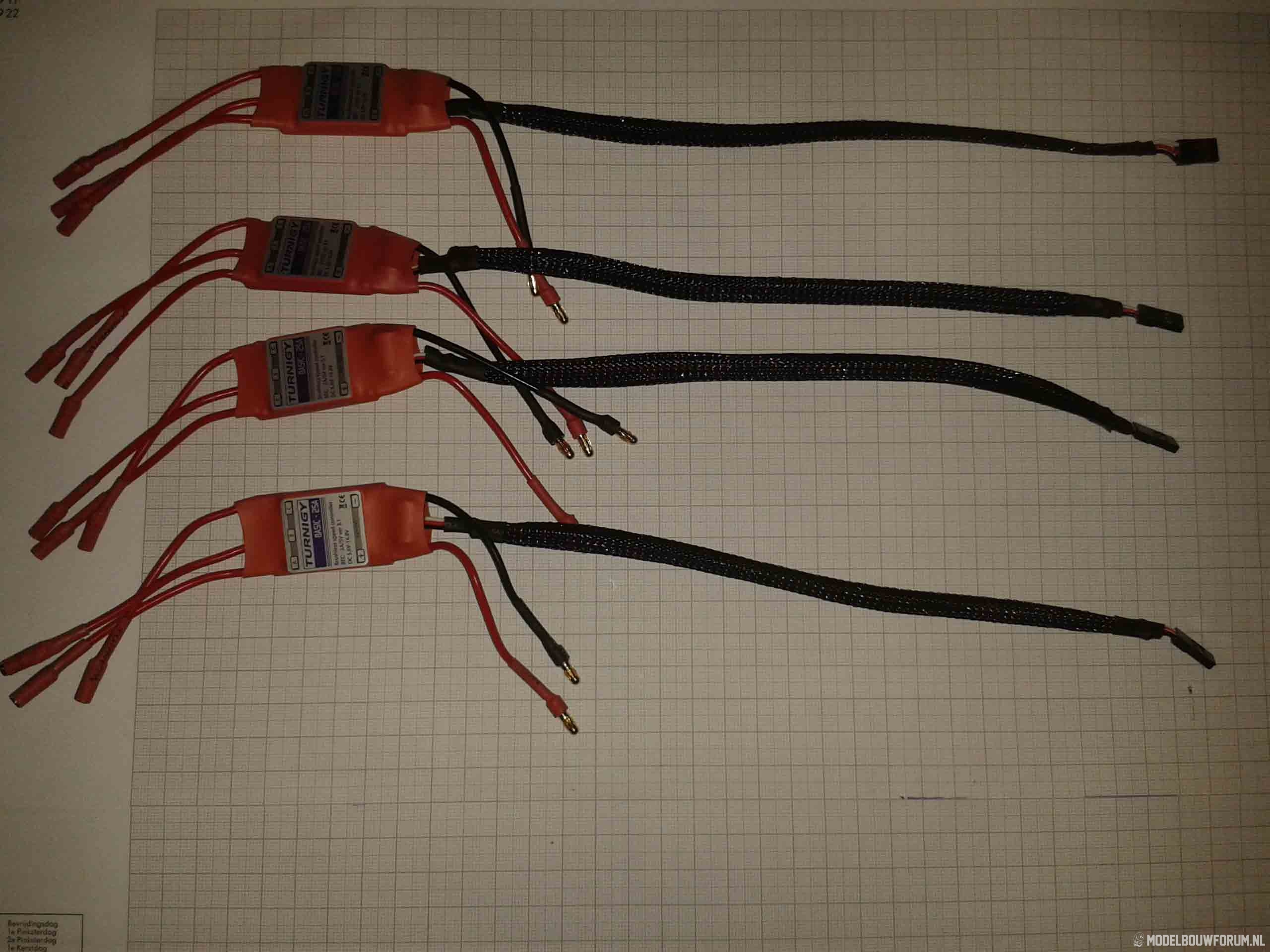

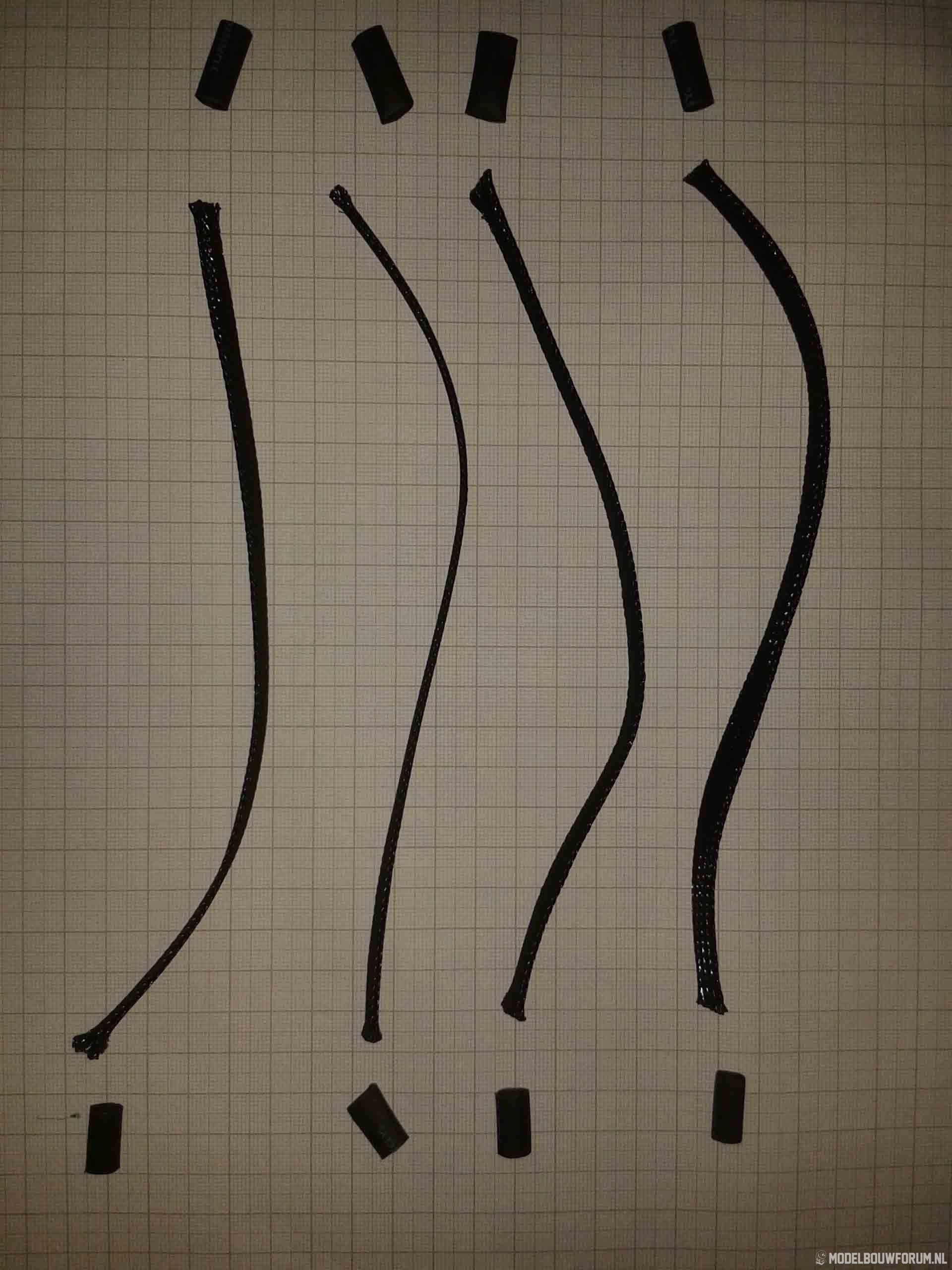

ik heb eerst de esc´s voor zien van ´´ mesh guard´´ 6mm zwart met 6mm krimpkous zwart




en vervolgens heb ik ze bevestig onderaan het frame :

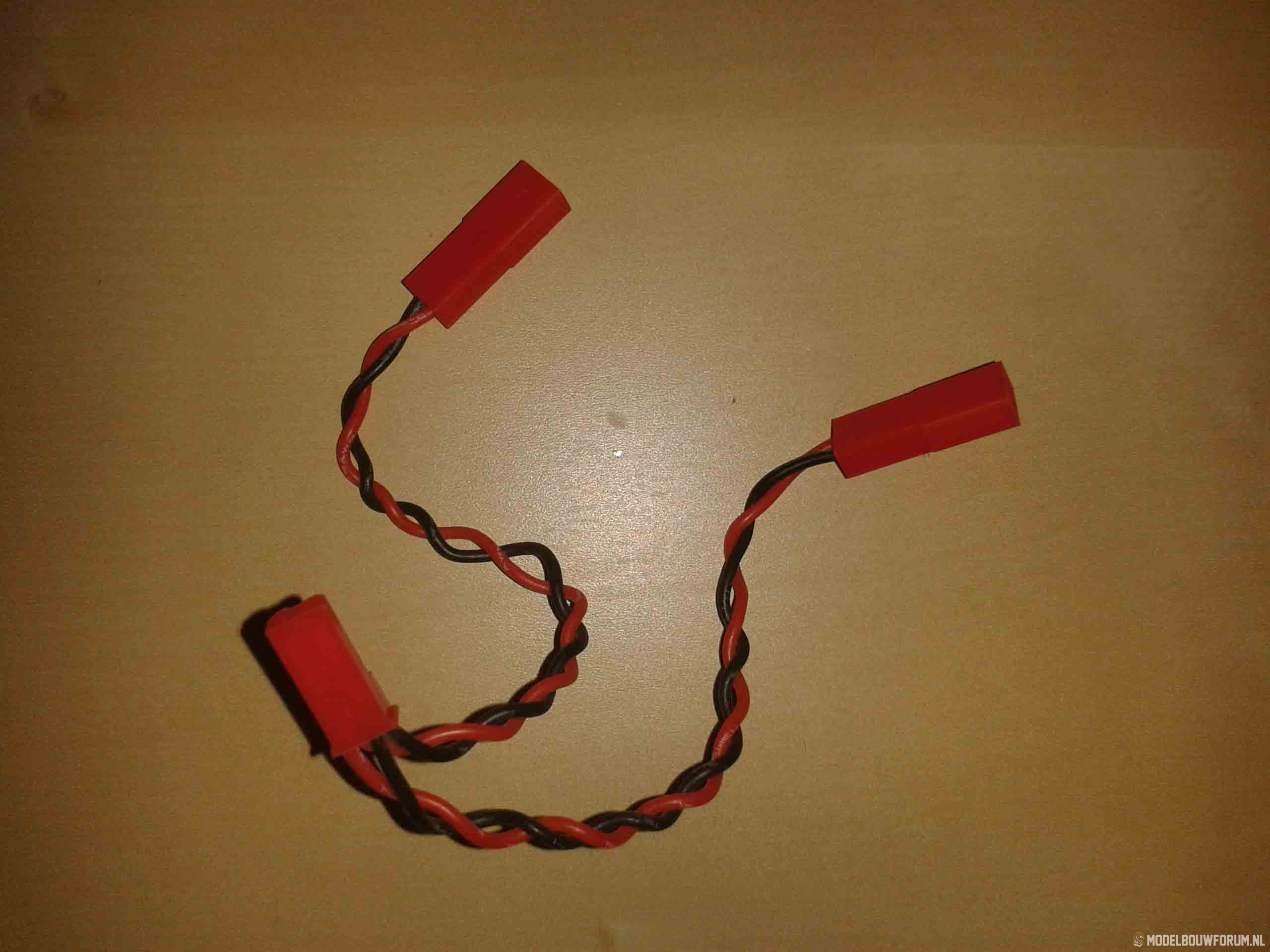

bij het KK 2.1 boardje zat een buzzer bij geleverd maar geen led lampje en een Y kabels ,om de led en de buzzer mee te bevestigen. dus heb ik de Y kabel en het led lampje maar aangeschaft ;p

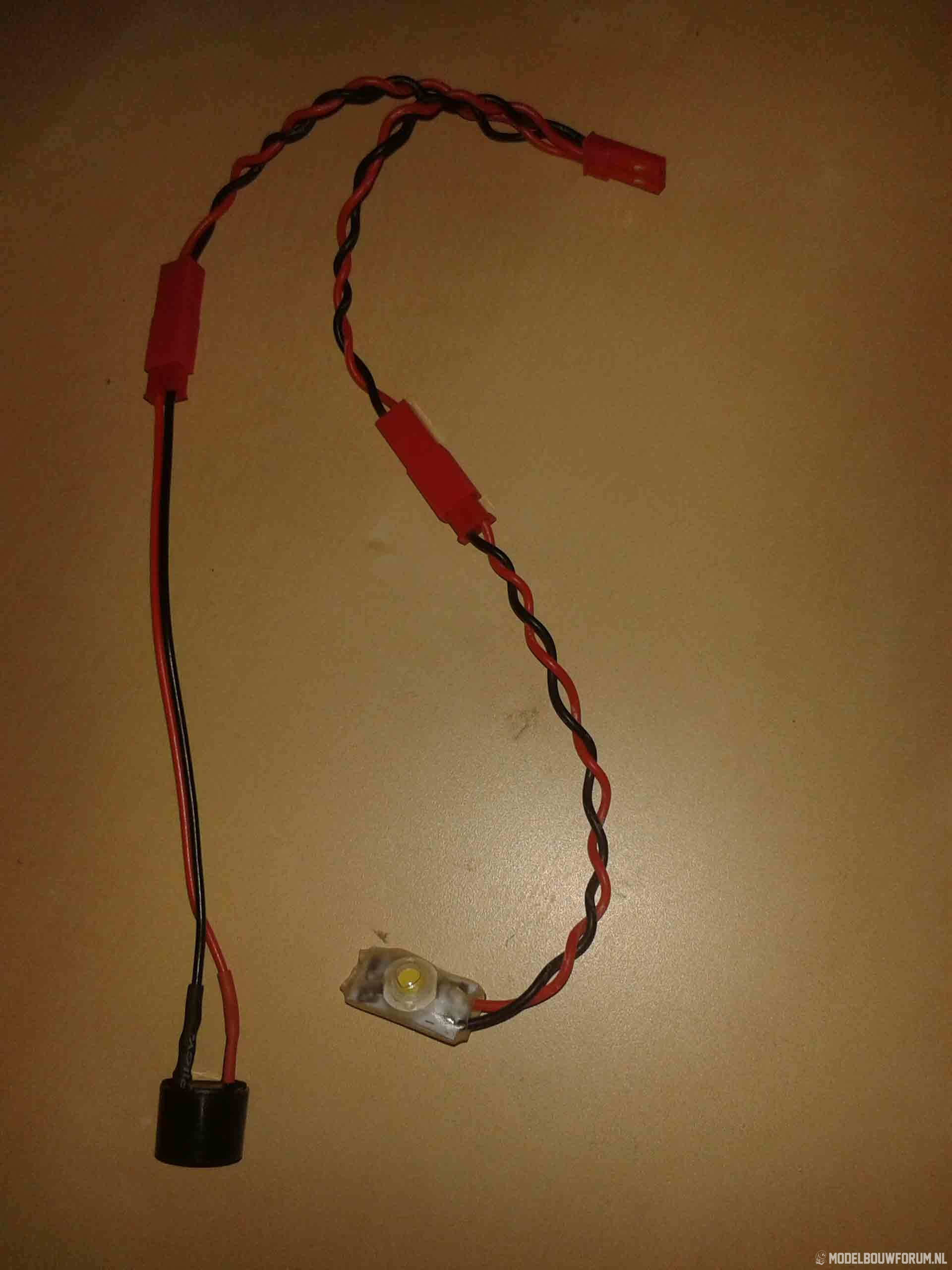

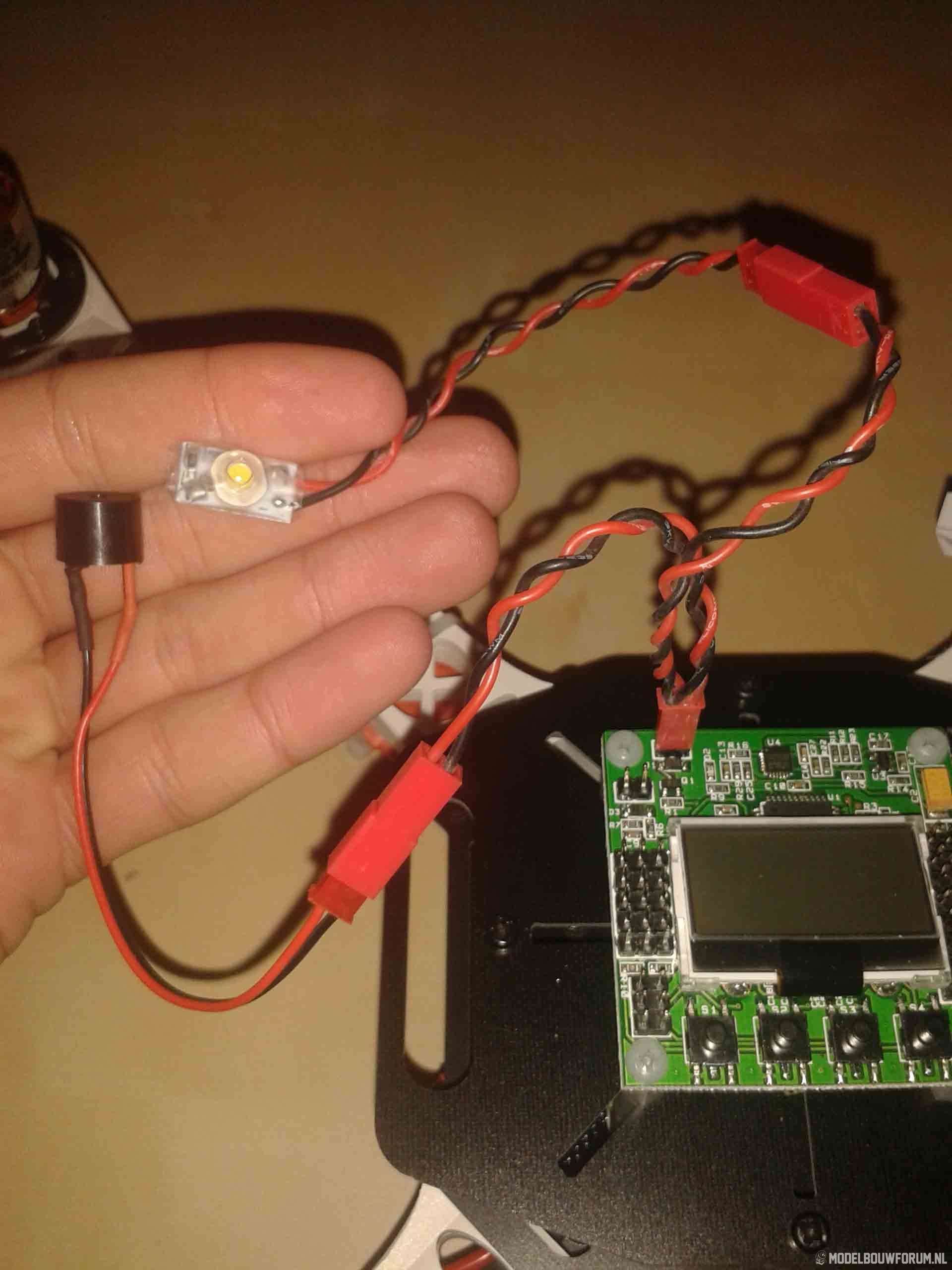

en dit al sluit je op elkaar en je sluit hem om het KK boardje aan en krijg je het volgende resultaat :





de motoren (M1, M2, M3, M4) heb ik ook aangesloten op het KK boardje :

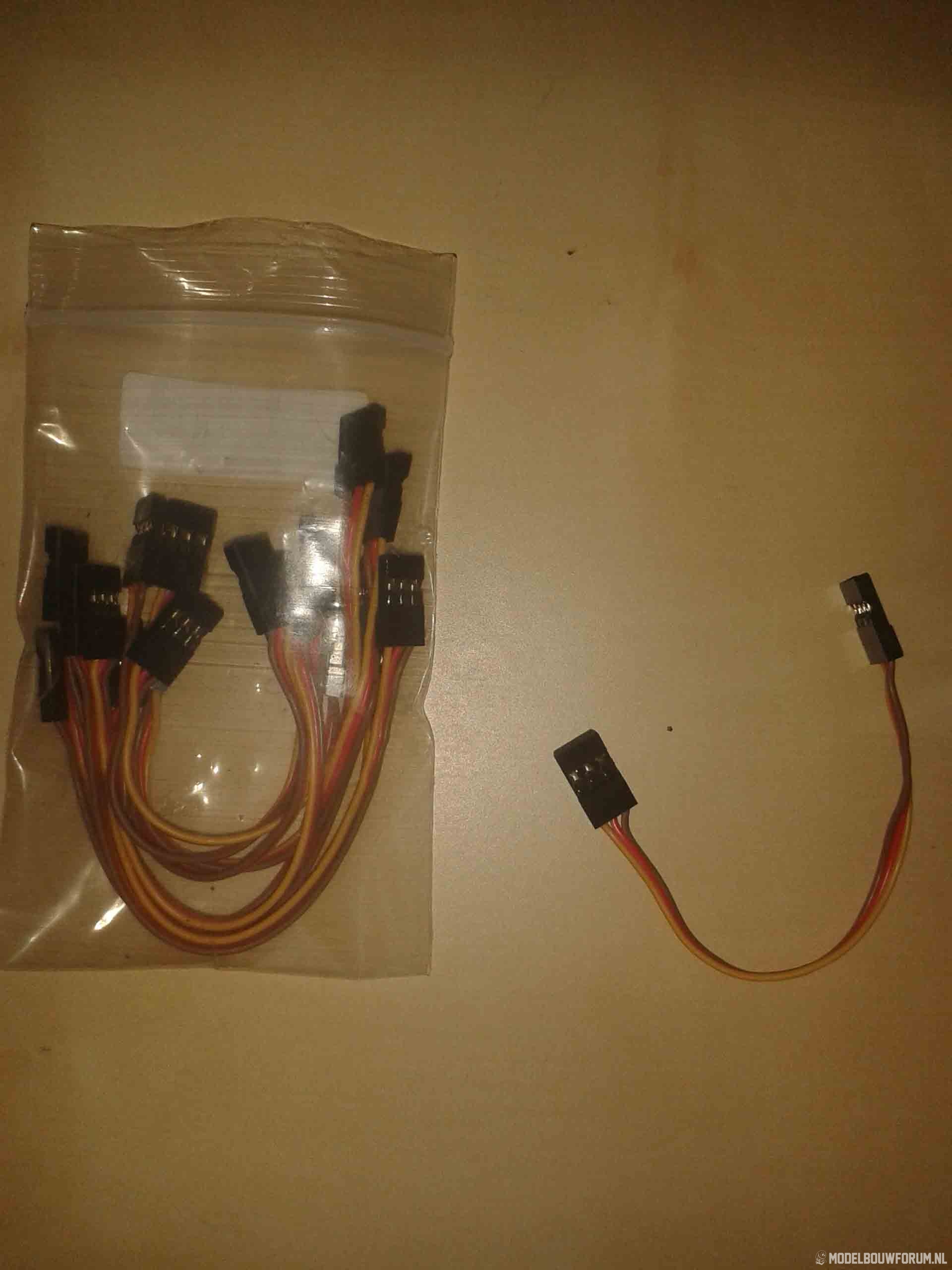

de 10 cm servokabeltjes :

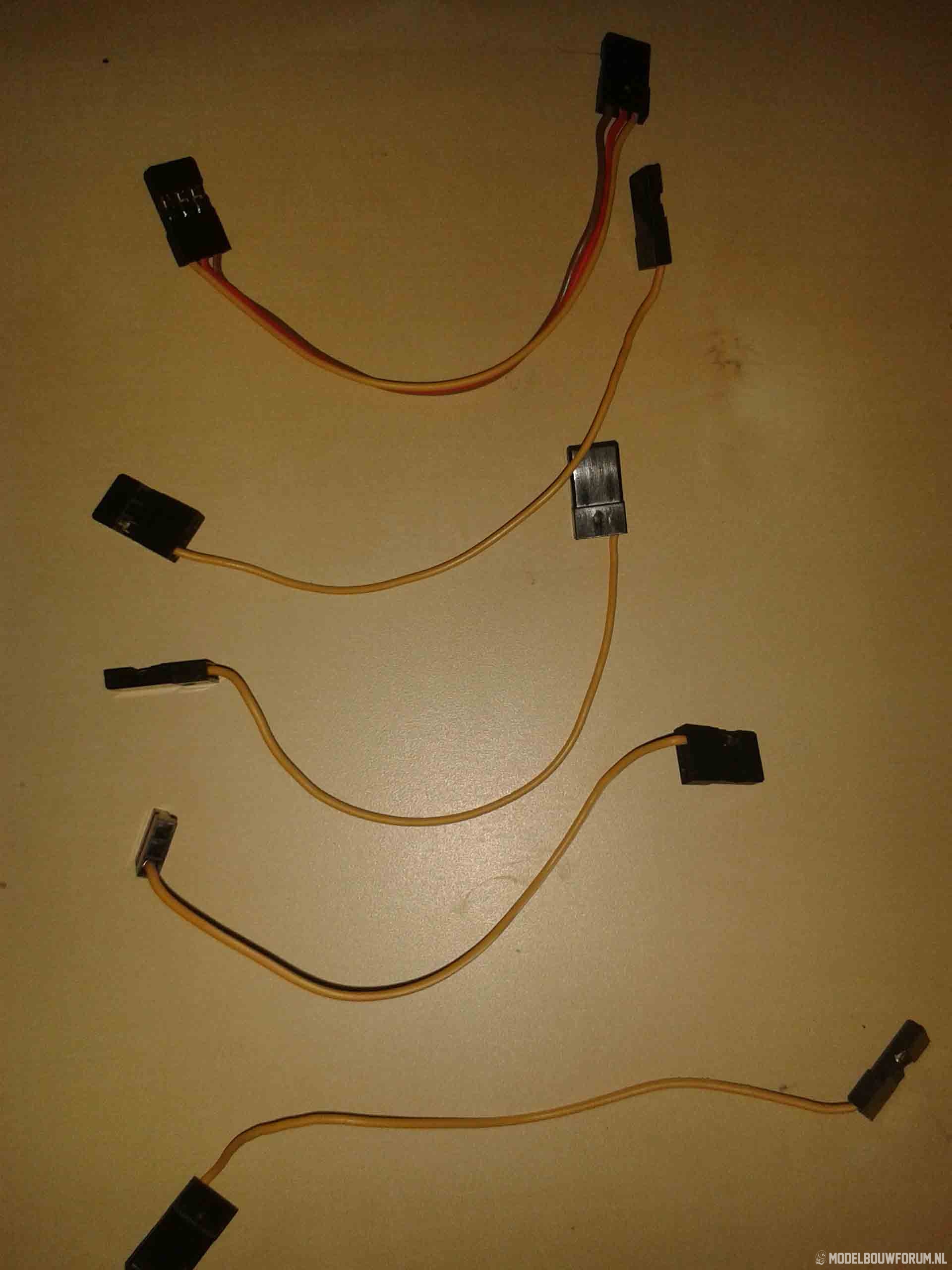

daarna alles gestript op één kabel na :




de kabeltjes weer in het KK boardje gestoken :



en ik waar al in bezit van een futba t7c en heb ik daarom dus een orange ontvanger aangeschaft :



de servo kabeltjes heb ik aangesloten op de ontvanger :





tot zo ver,



eerste ''s.o.s.''

als ik de accu op de quad aansluit doet alles het lampjes piepjes ect....... vervolgens de esc's gekalibreerd en stopte het piepen wat eerst eeuwig lang duurde, nu als ik hem arm gaan er drie motoren draaien (niet helemaal even hard)

wat moet ik doen ?



Mooi gedaan!, maar ik weet even geen oplossing voor jouw probleem
