Bouwverslag UNION BOXER Scratch Build

Discussie in 'Bouwverslagen - Schepen' gestart door Macrabbit, 12 dec 2017.

  1. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo allemaal,
    Na het (bijna) voltooien van de Union Sovereign, een nieuw schip op stapel gezet. De keus is gevallen op de Union Boxer. Hier nog in de "oude kleuren"


    Inmiddels al weer een tijdje in de BOKA kleuren.
    UNION BOXER 30.jpg
    Inmiddels gestart met de romp. De bedoeling is dat ik eerst een plug maak waar vervolgens een mal van wordt gemaakt. Uit de mal worden vervolgens 2 rompen getrokken. Eén voor mij, de andere wordt het zusterschip de Union Fighter. Deze zal door een collega worden gebouwd, die momenteel de Union Manta aan het bouwen is. In de toekomst mogelijk de Sovereign, de Manta, de Boxer en de Fighter samen op de foto.:banana:

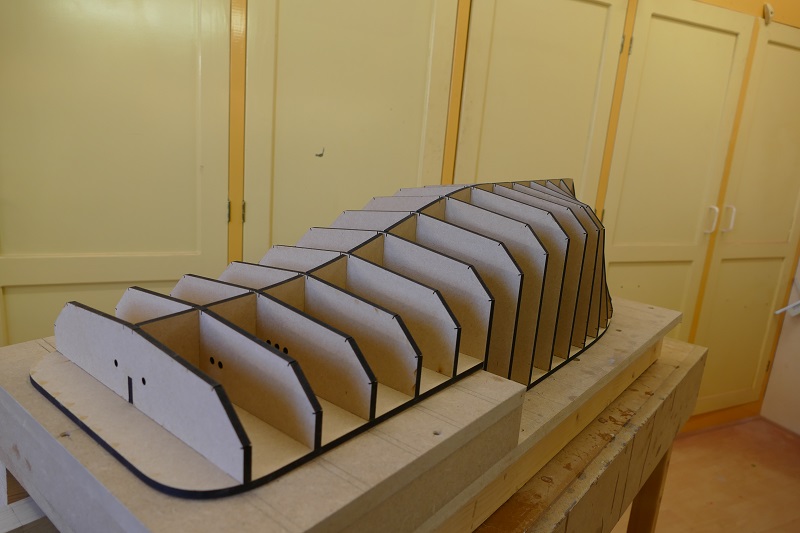

    Zoals gezegd, ben begonnen met de plug en hierbij de eerste foto's.
    Mijn maatje Pim Hoogenraad heeft voor mij het spantenplan gemaakt. Tevens heeft hij mij geadviseerd dit door Snijlab te laten laseren. Nu ben ik zelf vooral van het zelf doen, maar gezien de prijs, de snelheid, maar vooral de pasvorm heb ik hier geen moment spijt van. Gewoon super strak en perfecte pasvorm.

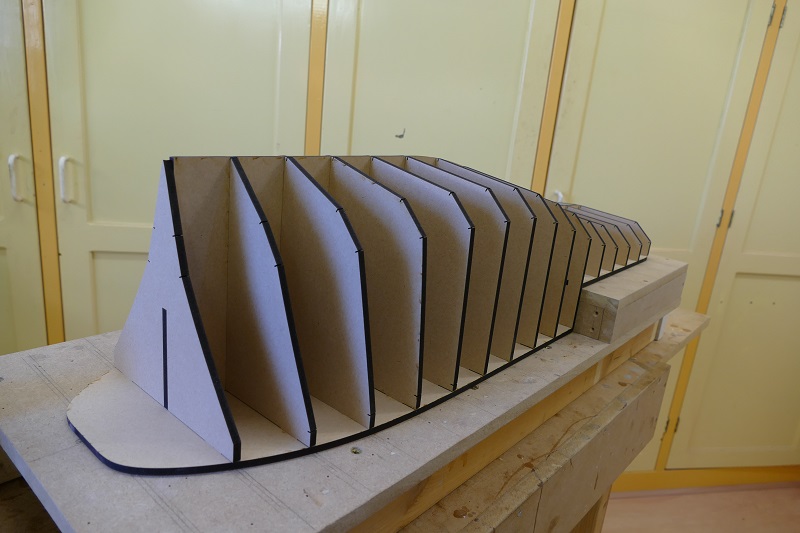

    Na het uitpakken en sorteren van de diverse delen heb ik, wat U nu ziet, in 10 minuten gemonteerd. Alles in elkaar geschoven, gedrukt, middels halfhoutse verbindingen. Zonder lijm een superstrak en sterk geheel.

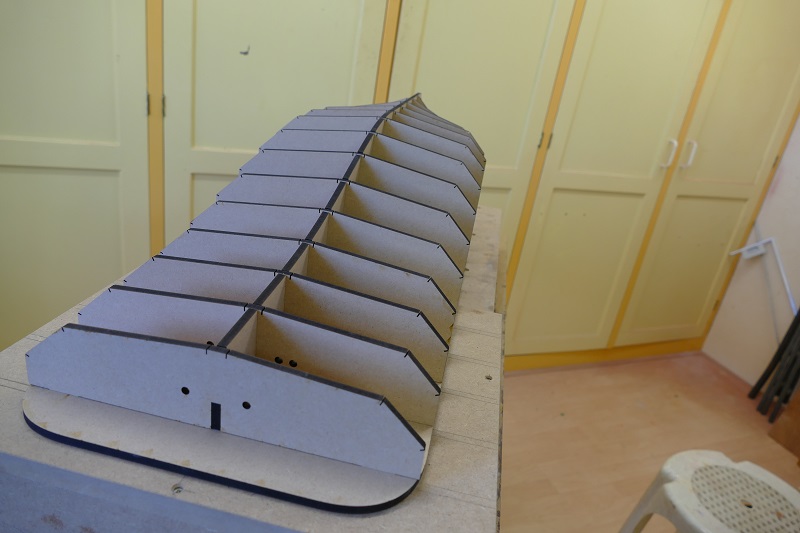

    Nog even een paar plaatjes.



    De boeg en de kont worden gemaakt van massief Balsa. Aangezien het een knikspant wordt, moeten deze knikken ook scherp zijn. Als je goed kijkt zie je op de knikken een insnede zien. Hierin wordt een strip gemonteerd, zodat bij de afwerking deze strippen gebruikt zullen worden om exacte dikte van de huid en scherpte van de knik te creëren. Als de strippen geplaatst zijn zal de romp worden gevuld met Purschuim. Heb dit al bij meerdere bouwers gezien en wil dit ook gaan proberen.
    De volgende Update zal dit ook laten zien, als het lukt:(. Tot dan.

    MikeMohawk en freekt vinden dit leuk.
  2. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    713
    Locatie:
    Maassluis
    Dat is zeker strak, hou ik in mijn achterhoofd dat "Snijlab" alleen hoe ik een spantenplan moet maken en aanleveren zal mij wat hoofdbrekens geven.
    Succes met de bouw!! We zullen dit weer ademloos volgen.

  3. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Is de eerste keer dat ik dit op deze manier doe. Maar ben zeer enthousiast over de kwaliteit. Gewoon perfect. Voor het spantenplan en het digitaal aanleveren bij Snijlab heb ik mijn maatje voor. Nogmaals bedankt Pim.

  4. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.005
    Locatie:
    Oostvoorne
    Sjoerd, Succes met je nieuwe project. Niet direct een boot waar ik qua model op val, maar dat zal ook een beetje aan mijn leeftijd liggen. Het nieuwere spul vind ik technisch wel knap, maar er zit weinig model meer in. Zal de bouw blijven volgen en zien hoe je ook dit schip weer op hoog niveau afwerkt. Misschien komt er ooit een tweede boek met Hazenberg modellen! Gr. Klaas.

  5. Tinus-online

    Tinus-online

    Lid geworden:
    28 feb 2009
    Berichten:
    338
    Locatie:
    Goudswaard
    Hey Sjoerd,

    Ook dit verslag van je ga ik weer op de voet volgen hoor!
    Leen raadde mij het snijlab ook aan voor de ramen, maar inmiddels heb ik er al veel onderdelen laten laseren, oa in 0,5en 1mm styreen, en 2mm plexi voor de ramen, zeer net resultaat!
    bij een volgend model laat ik waarschijnlijk nog veel meer laseren. superhandig!

  6. ronny de zeeman

    ronny de zeeman

    Lid geworden:
    24 feb 2005
    Berichten:
    245
    Locatie:
    oostende
    hoi sjoerd,
    ook ik ga deze bouw weer volgen, sucses bij de bouw
    groeten ronny

  7. articcie

    articcie

    Lid geworden:
    13 feb 2011
    Berichten:
    503
    Locatie:
    Vlijmen
    Wordt weer een plaatje :) ga um volgen, succes met de bouw!

  8. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Bedankt Klaas, ik ga zeker mijn best weer doen. De reden waarom de keus op dit model is gevallen zijn de rompvorm ( knikspant ) en het soort aandrijving ( thrusters.) Beide nog niet eerder gedaan. Daarnaast zijn dit wel de schepen die ik graag bouw. Ook nieuw voor mij is de manier waarop de romp tot stand komt. Ditmaal wordt de plug gebruikt om er een mal van te maken. Hieruit zullen 2 rompen getrokken worden. Ook wil ik proberen om datgene wat nu op de bouwplank staat vol te purren en vervolgens af te werken. Ook nog nooit gedaan. weer genoeg uitdagingen om me lekker bezig te houden de komende 2 jaar, schat ik.
    Wat dat Hazenberg boek betreft, heb er wel eens van gehoord, maar nooit naar gezocht.:(

  9. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Tinus,
    Mijn ogen zijn wat dat betreft ook wel een beetje open gegaan. Had voor de Sovereign het stuurhuis laten laseren, was ook al perfect. Hangt natuurlijk ook af van, hoe goed je file is wat je opstuurt. Daar staat of valt het mee.

  10. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dat is goed om te horen Ronny, dank je wel.

  11. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Goed om te horen articcie, dank je.

  12. Dordtsebank

    Dordtsebank

    Lid geworden:
    19 nov 2007
    Berichten:
    597
    Locatie:
    Zuid Holland
    Veel succes Sjoerd. Gaat ongetwijfeld weer een kunstwerk worden.

  13. Tinus-online

    Tinus-online

    Lid geworden:
    28 feb 2009
    Berichten:
    338
    Locatie:
    Goudswaard
    Voor de snijlab tekeningen gebruik ik het gratis programma "Designspark Mechanical" waarin je ook 2D kan tekenen.

    Tug.NL vindt dit leuk.
  14. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    713
    Locatie:
    Maassluis
    Bedankt voor je tip,ga ik mij eens in verdiepen.

  15. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Ferry, ik ga zeker mijn best doen.

  16. Carracol

    Carracol

    Lid geworden:
    5 dec 2014
    Berichten:
    79
    Locatie:
    De Klinge, België
    Veel succes en bouwplezier gewenst Sjoerd, ik ga hier weer veel van leren :koud:
    Groetjes Carracol

  17. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.274
    Locatie:
    Turnhout belgie
    Dit word er weerom eentje om te volgen.
    Veel bouw plezier n succes met de nieuwe bouw wijze.
    Vgr Marc

  18. Tinus-online

    Tinus-online

    Lid geworden:
    28 feb 2009
    Berichten:
    338
    Locatie:
    Goudswaard
    Ik vind dit een makkelijk programma om te leren, het is redelijk eenvoudig, en daarnaast bied het de bestandsformaten (DWG, PDF) die snijlab gebruikt.
    >>hier<< te downloaden overgens.

    MikeMohawk vindt dit leuk.
  19. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    713
    Locatie:
    Maassluis
  20. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Carracol, dat bouwplezier gaat zeker lukken.
