Bouwverslag van A10 volgens eigen ontwerp

Discussie in 'Vliegende schaalmodellen' gestart door bgijsber, 27 feb 2007.

  1. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
    Zoals eerder in dit verslag gemeld zijn bij mij de richtingsroeren krom getrokken. Deze zijn met PU geglast. Dit is mij nooit eerder overkomen met andere vliegtuigen welke altijd met epoxy zijn gedaan. Ik weet niet of dit toeval is om aan PU ligt.

  2. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep

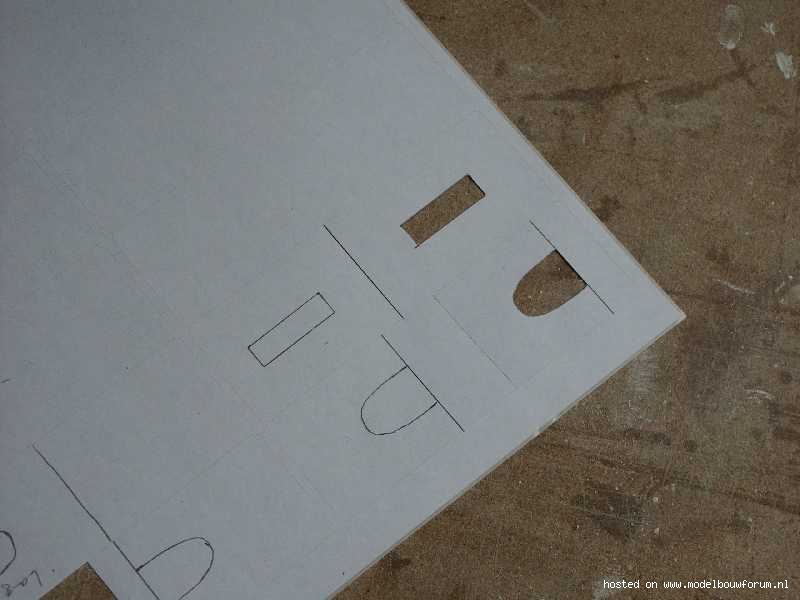

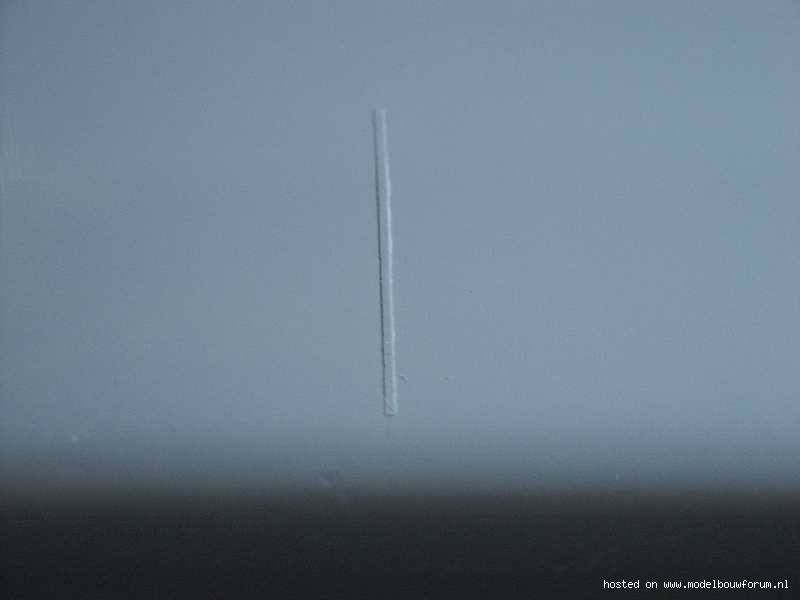

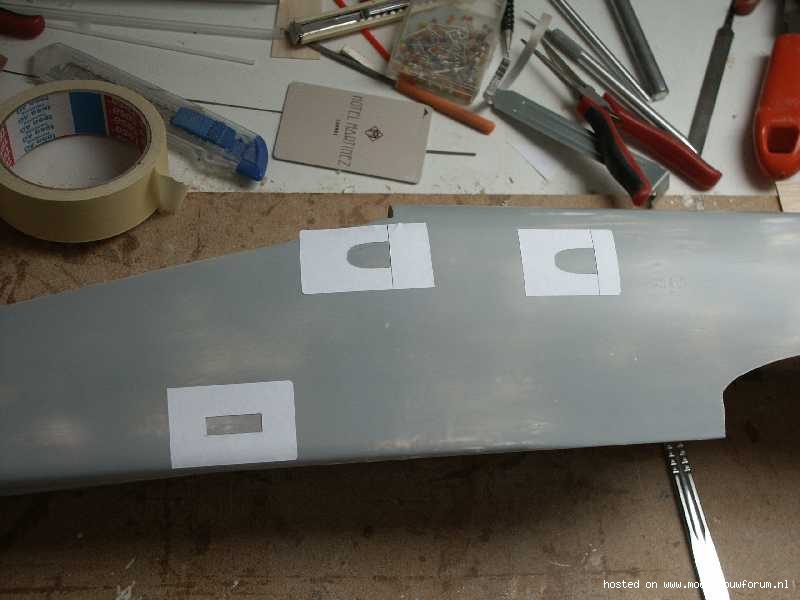

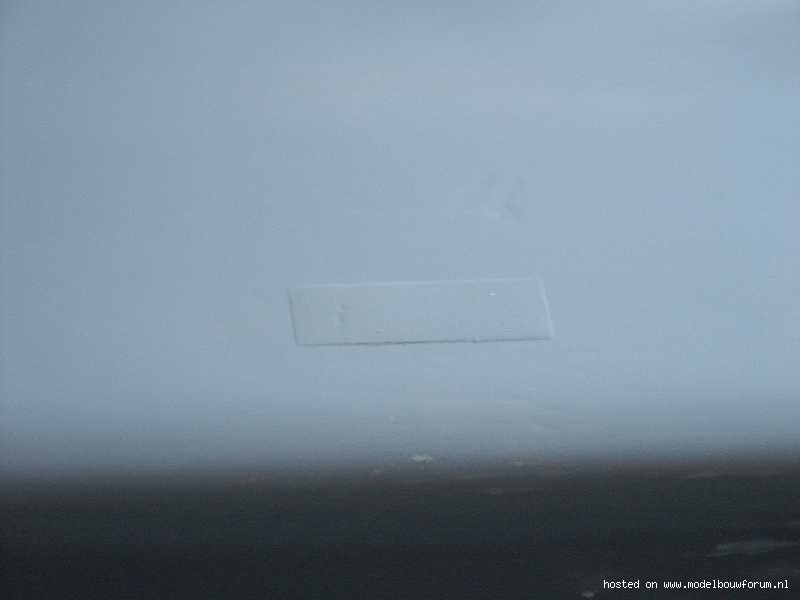

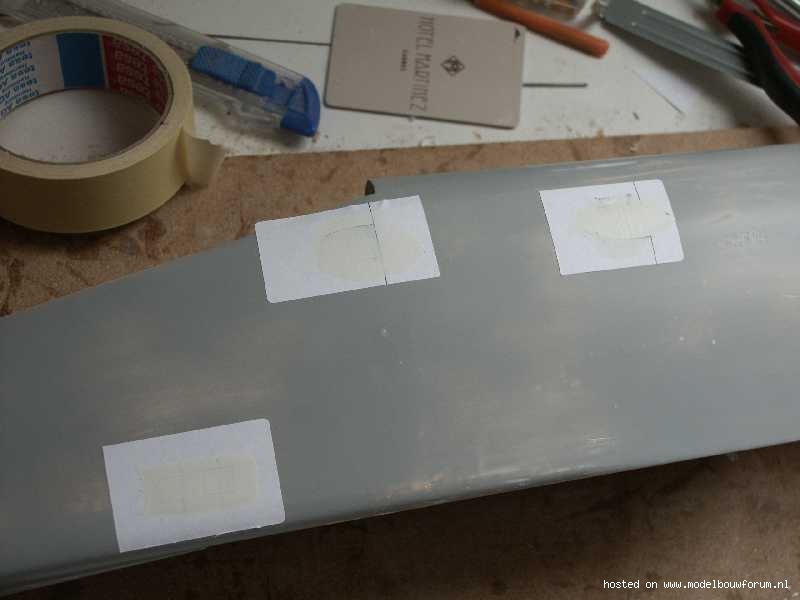

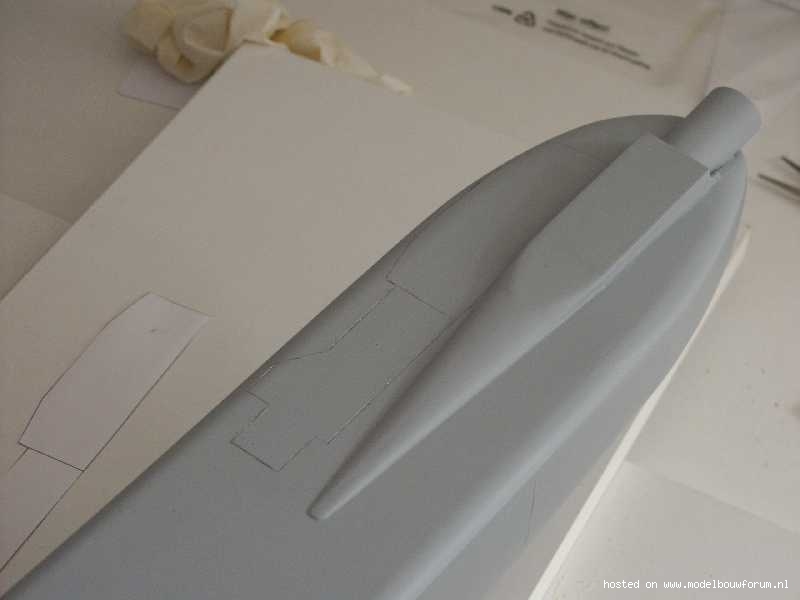

    Ben druk bezig met panelen. Ik heb besloten om niet alle paneellijnen te gaan maken met verhoging/verlaging, maar wel degene welke op alle foto's in het oog springen. Ook de klinknagels ga ik met de pen/potloot doen. Dit is een beetje een nadeel van de kleine schaal. Mijn paneellijn techieken zijn nog niet goed ontwikkeld dus ik zit af en toe te !@#$#@$%-en. De op de foto's gebruikte afplakmanier liet lijmresten achter. Geen paniek want met stikkeroplosser is dit zo weg. Helaas lost ook de gebruikte auto plamuur hiermee op.......

    Ik denk dat de foto's wederom voor zich spreken.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

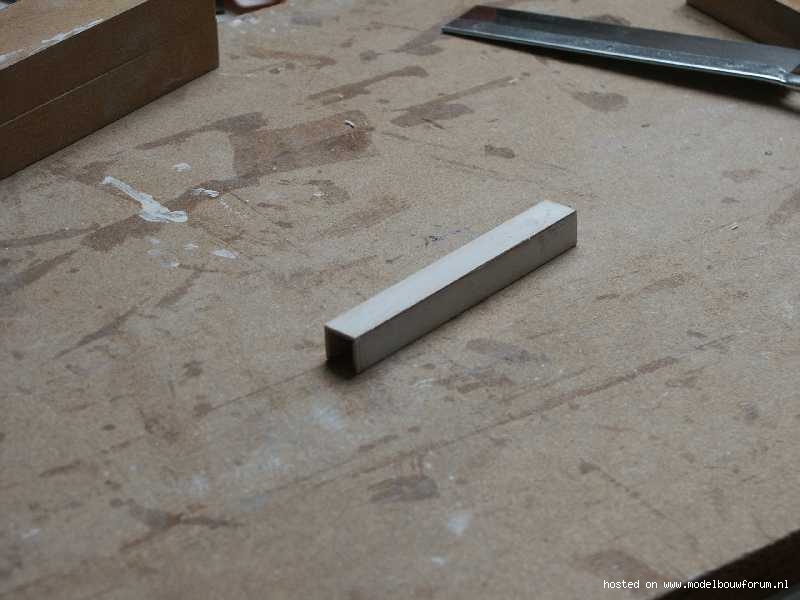

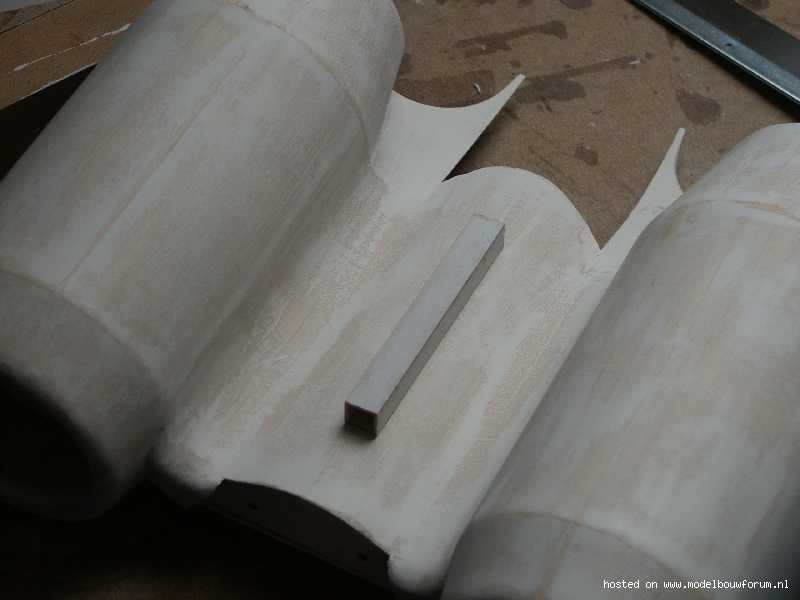

    Deze opbouw dekt mooi mijn gat af voor het vast schroeven van de motoren. Ik ga het met een magneetje vastzetten.

    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
  3. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep

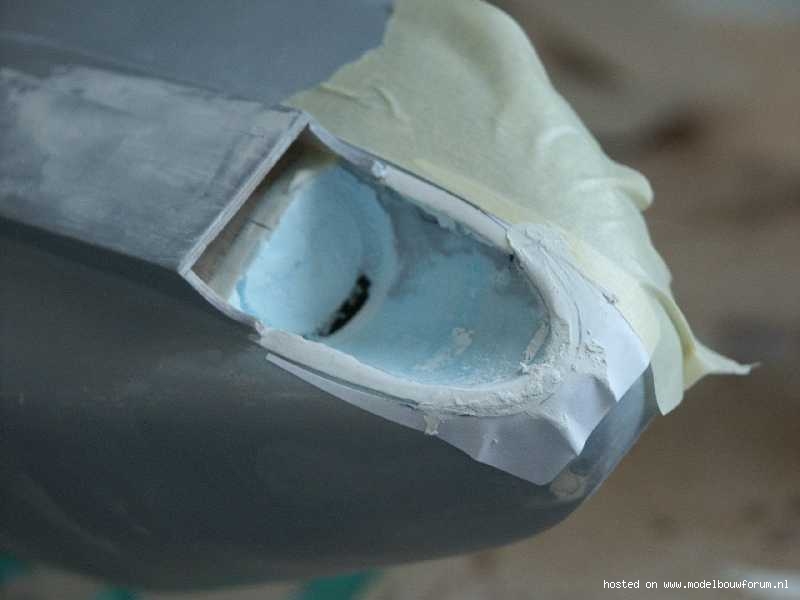

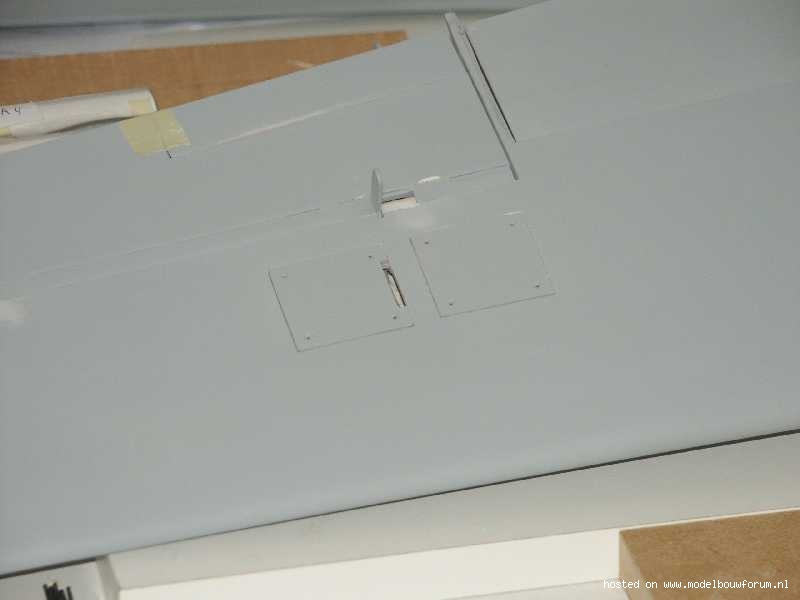

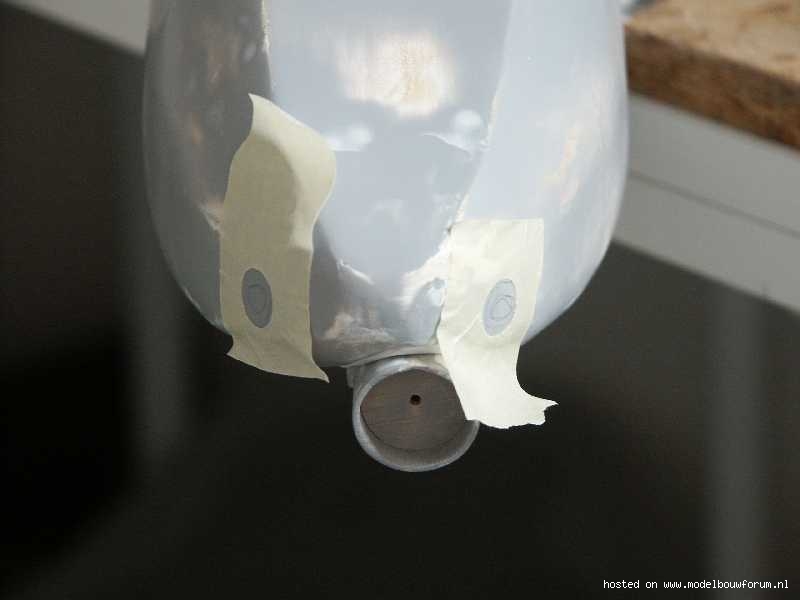

    Afgelopen weekend wat aan het spuiten geweest. Hier ben ik nu bijna helemaal mee klaar. Een goede vriend is van mijn cockpit mal via een negatief weer een positief aan het maken van gips, zodat ik daar een kapje van kan maken.

    Ook heb ik de flap servo ingebouwd en een testje gedaan met de twee binnenste flaps. Een filmpje is hieronder te vinden.

    A10 flap movement - RC Groups

    [​IMG]

    [​IMG]

    [​IMG]

    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
  4. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Werkt heel mooi!!

  5. lucbra

    lucbra

    Lid geworden:
    5 sep 2006
    Berichten:
    279
    Locatie:
    Merelbeke
    Jammer dat ik het formaat (*.mov) niet kan lezen.
    Zijn er buiten quicktime andere players die dit ondersteunen?

    Luc

  6. kvlasblom

    kvlasblom

    Lid geworden:
    9 jan 2007
    Berichten:
    1.819
    Locatie:
    Heesch
    Jazeker, ik gebruik RealPlayer. Gratis te downloaden. Typ maar in in Google.

  7. Metroid

    Metroid

    Lid geworden:
    29 jun 2005
    Berichten:
    873
    Locatie:
    Oss
    Of classic media player. Die kan alles aan.

  8. tomcat be

    tomcat be

    Lid geworden:
    8 feb 2006
    Berichten:
    362
    Locatie:
    herenthout(belgie) vliegveld: EBZR
    Ik gebruik VLC mediaplayer zeer handing, kan ook dvd's afspelen

  9. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
    Sorry voor het .mov (quicktime) filmpje. Mijn oude foto camera waarmee ik alle foto's maak kan deze filmpjes maken. De maiden zal zeker in een high quality formaat worden opgenomen :)

  10. Boek

    Boek

    Lid geworden:
    5 mei 2006
    Berichten:
    913
    Locatie:
    Brummen
    Heb net het hele draadje door gelezen. Prachtig werk maak je er van!
    De flaps zijn echt gaaf, zeer mooi gemaakt en afgewerkt allemaal.
    Ik ben zeer benieuwd naar het eindresultaat!

    Groet,

    Freek

  11. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    Niks aan toe te voegen

    ook abo

  12. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
    Hartelijk dank voor alle aanmoedigingen! Na een paar weken vakantie ben ik de bouw weer langzaam aan het oppakken. Ik is zeker de bedoeling dat de A10 deze zomer nog de lucht in gaat. Daarna zal ik detail afwerking gaan doen (als dat nog kan) na de eerste vlucht......

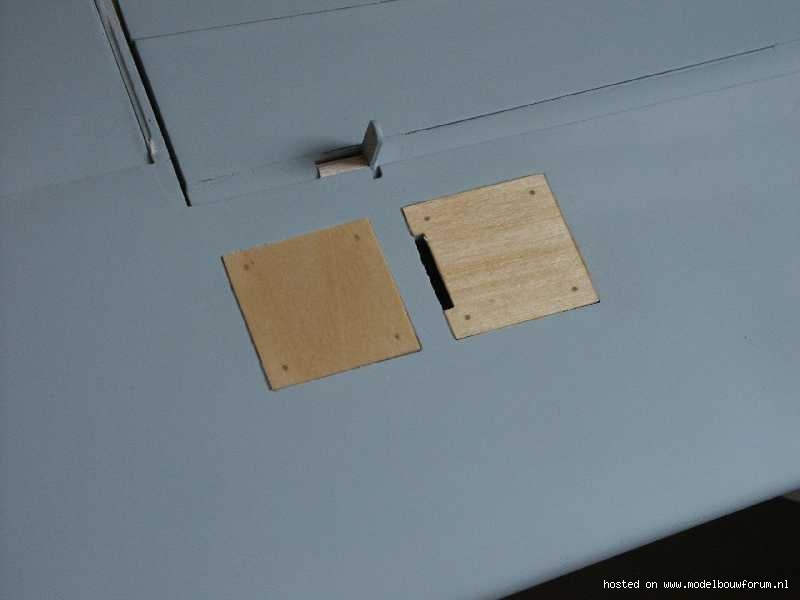

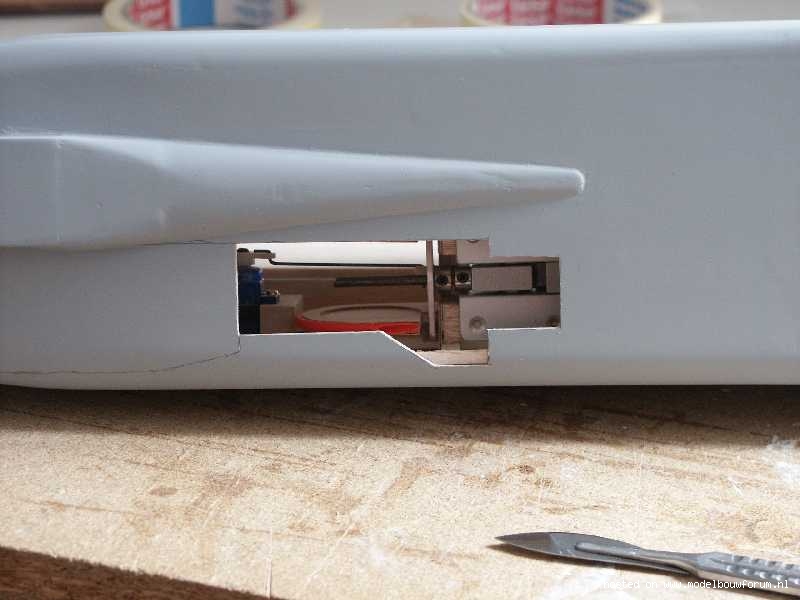

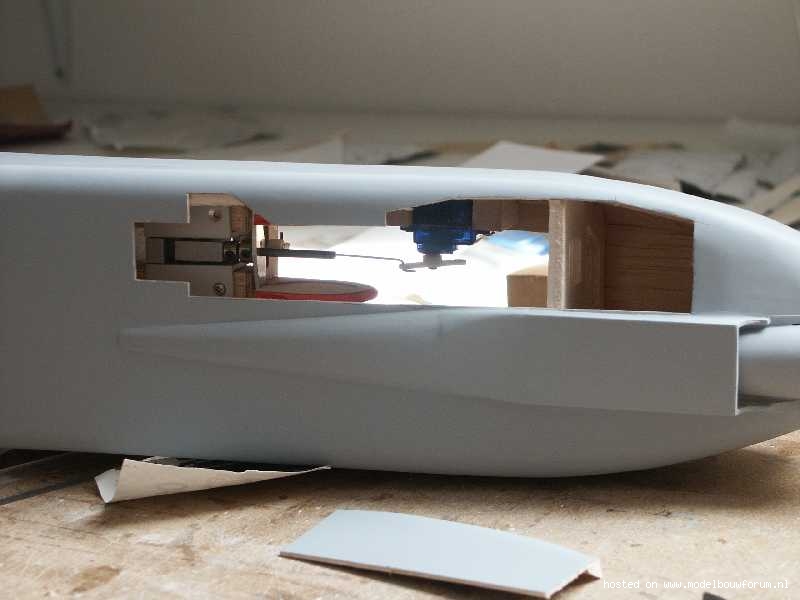

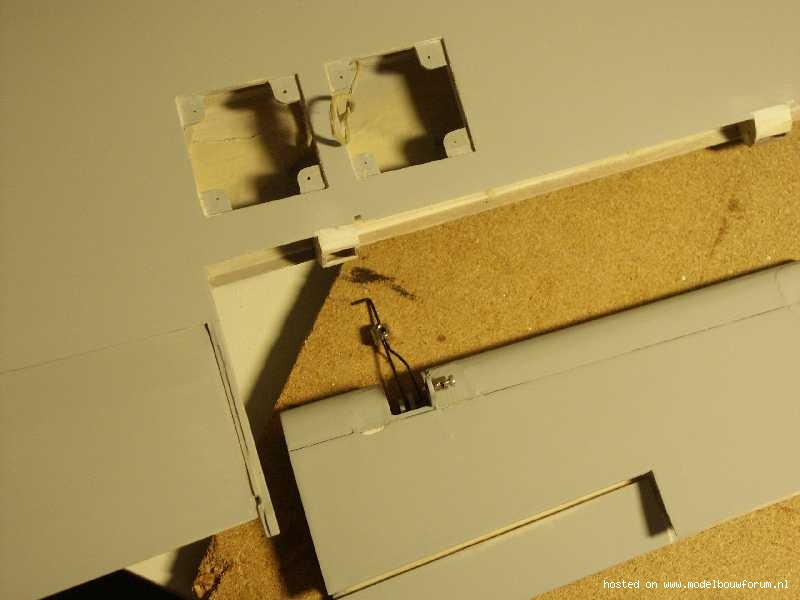

    Ik ben begonnen met de inbouw van apparatuur. Ik denk dat de foto's voor zich spreken.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

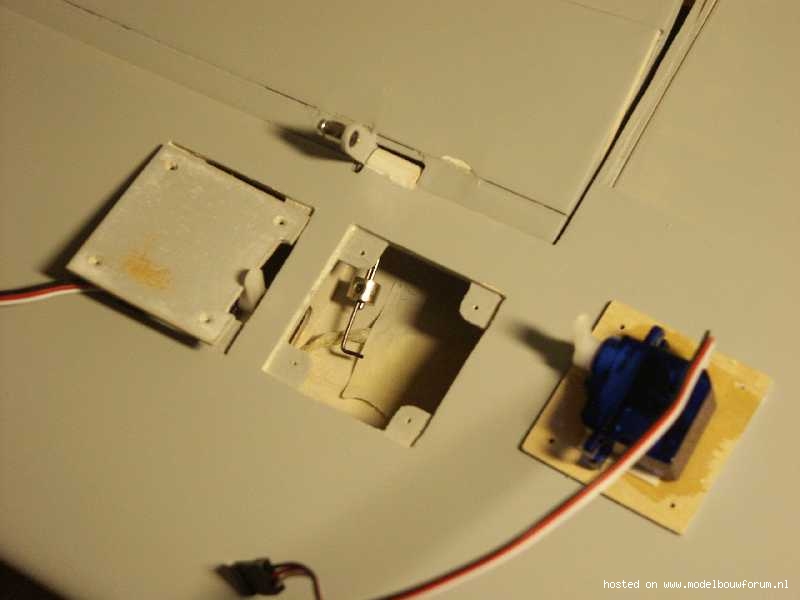

    Het is een heel gepriegel om e.e.a. goed afgesteld te krijgen, maar uiteindelijk werken de split flaps!

    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
  13. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.899
    Locatie:
    Hillegom
    Tjonge Bart, je bent en blijft een kunstenaar.
    Ik hoop hem eens te zien vliegen. Wil je F15 ook nog een keer zien gaan!

  14. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
    Kapje deel 2

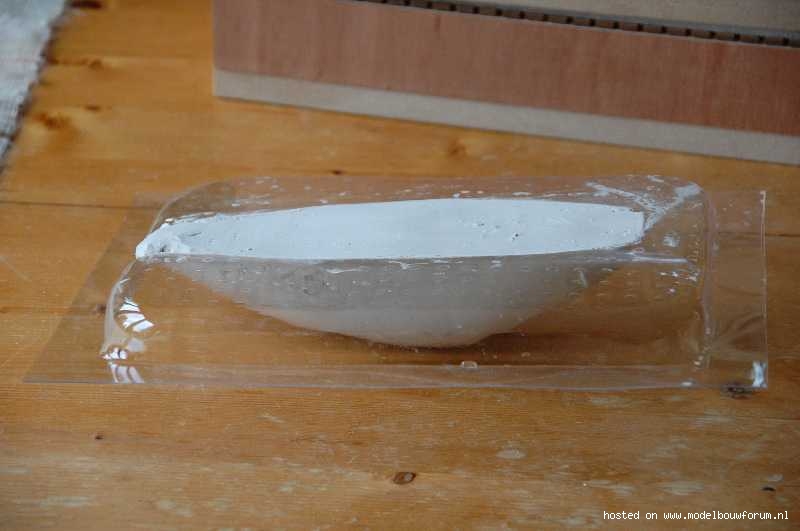

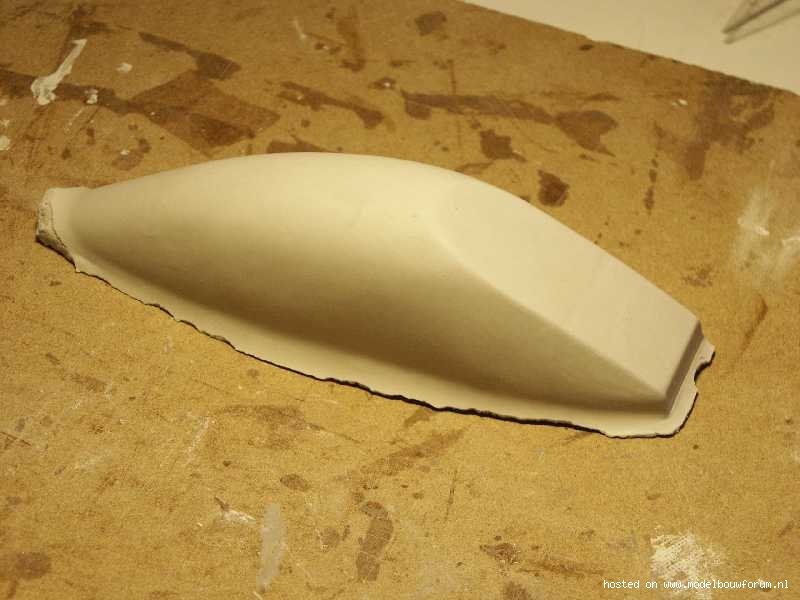

    Na mijn eerste poging om een cockpitkapje te maken heb ik nu toch maar een vacuum apparaat gemaakt. De oude en kapotte mal heb ik gebruikt om een eerste poging te doen. Dit ging natuurlijk niet helemaal goed, maar goed genoeg om een contra mal te hebben waar ik gips in heb gegoten. Als alles 100% is uitgehard kan ik de gipsen mal mooi gebruiken en een eerste echte goede kap maken.

    Naast de cockpitkap moet ik nog een paar afdek platen maken voor de richtings roer bediening, dus het vacuum apparaat gaat nog meerdere keren worden gebruikt.

    [​IMG]

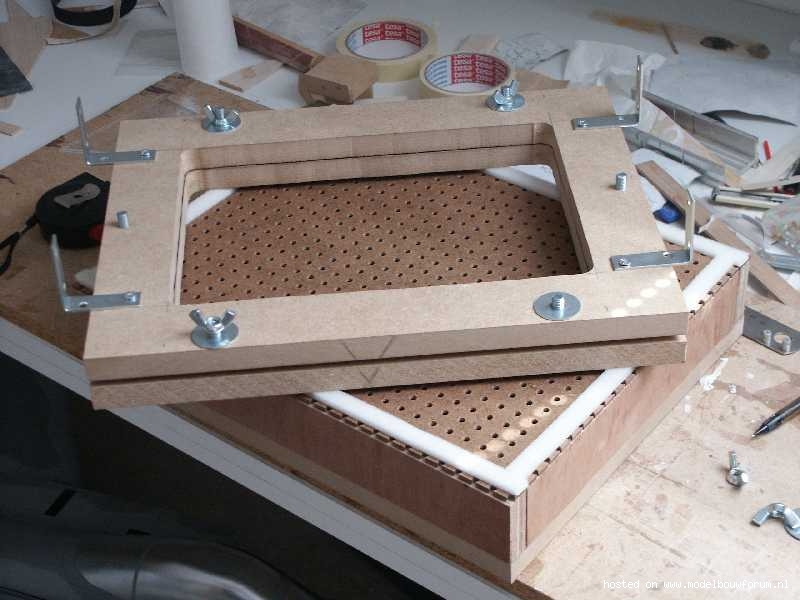

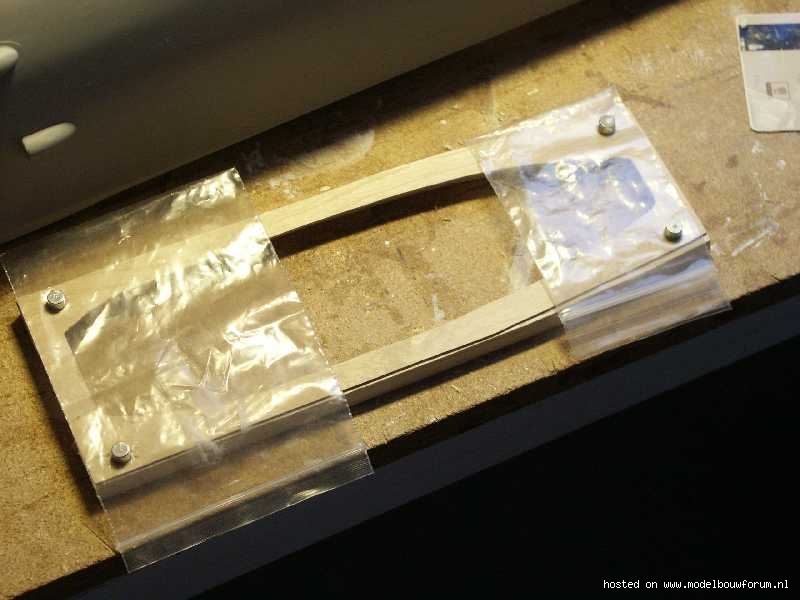

    Voor een paar euro wat hout gehaald en laten zagen in de plaatselijke doehetzelfzaak. De ijzeren steunen zijn inmiddels vervangen voor een andere oplossing. Deze dienden om het geheel in de rails van de oven te laten lopen.

    [​IMG]

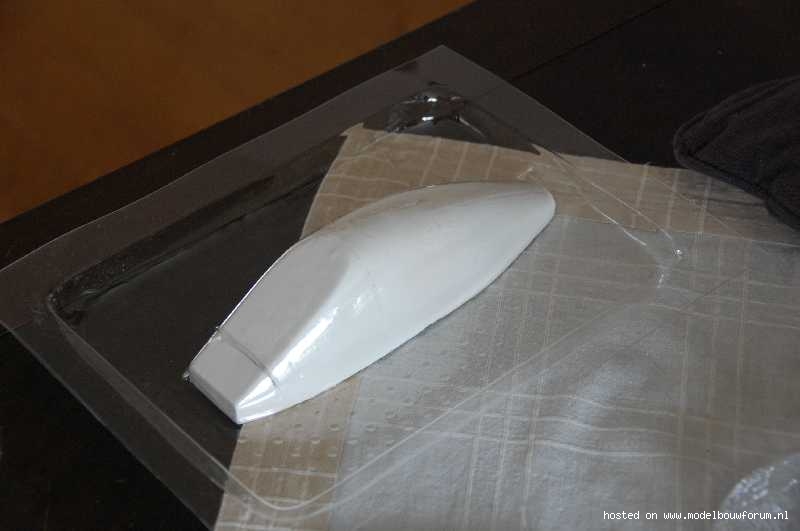

    Mijn eerste poging, lekkere frummel door te bewegen tijdens het vormen omdat de pannenlappen in de weg zaten.......

    [​IMG]

    [​IMG]


    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
  15. Gerald Rutten

    Gerald Rutten

    Lid geworden:
    6 mei 2005
    Berichten:
    3.517
    Locatie:
    Zuidelijk
    Hey Bart, netjes hoor!

    Vraagje, wat gebruik jij als vacuum bron om je kapje te zuigen?

    Grt,
    Gerald

  16. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
  17. lucbra

    lucbra

    Lid geworden:
    5 sep 2006
    Berichten:
    279
    Locatie:
    Merelbeke
    Hoi Bart,

    Zeer mooi hoor.
    IK heb ook een vraagje: waar haal je het basismateriaal voor het kapje - en welke dikte heb je gebruikt?

    Luc

  18. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep
    Hi Luc,

    Mijn eerste kapje (waar je de foto van ziet) is van 0.75mm dik plaat gemaakt. Dit levert een sterk kapje op. Ik heb nu dunner gekocht (0.5mm) en hoop voldoende sterkte te krijgen hiermee en wat gewicht te besparen. Let wel op dat mijn kap redelijk kleine is.

    Het materiaal is polycarbonaat. Ik dacht dat het ook lexaan wordt genoemd. Ik koop het in de plaatselijke hobby winkel.

    Groeten,
    Bart

  19. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep

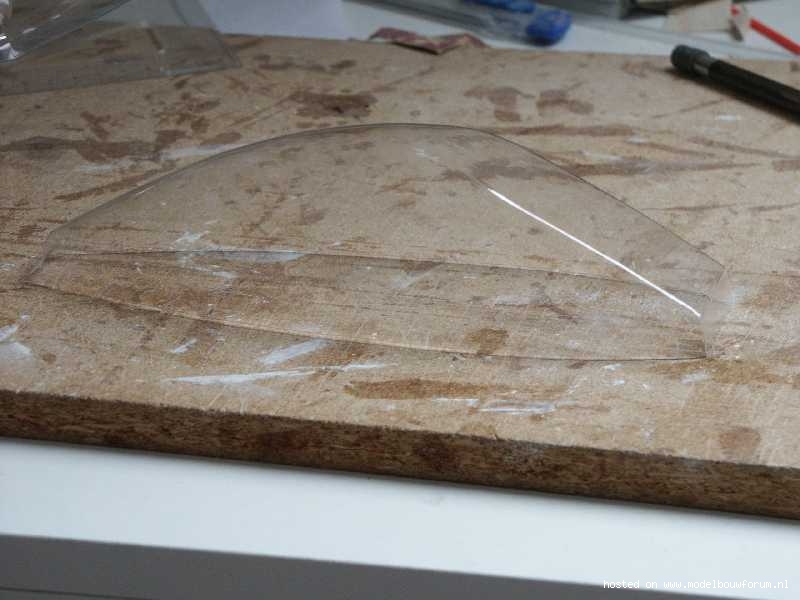

    Met de gips mal had het allemaal heel eenvoudig kunnen zijn:rolleyes: Helaas koste het nog veel te veel tijd om de on-effenheden goed te krijgen. Ik ben uiteindelijk niet 100% tevreden maar ga het er maar mee doen. Het vacuum trekken gaat inmiddels wel vrij gemakkelijk.

    [​IMG]

    [​IMG]

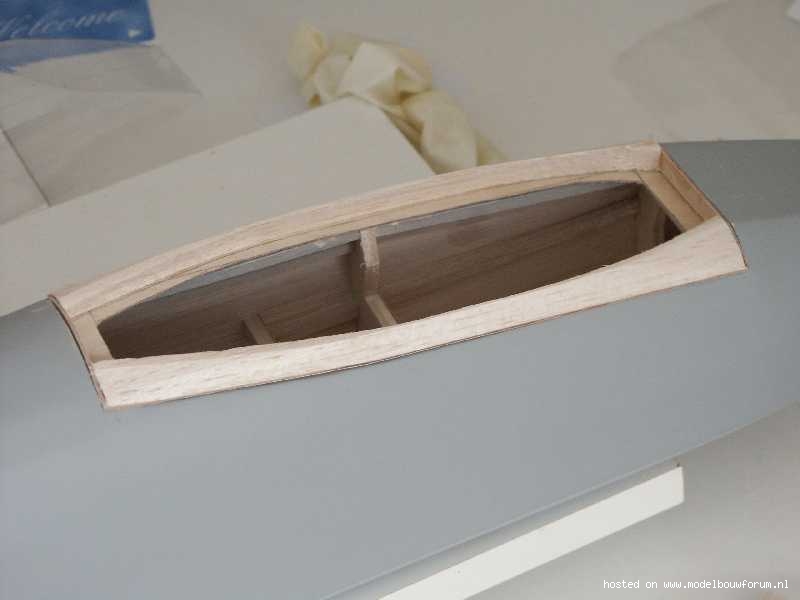

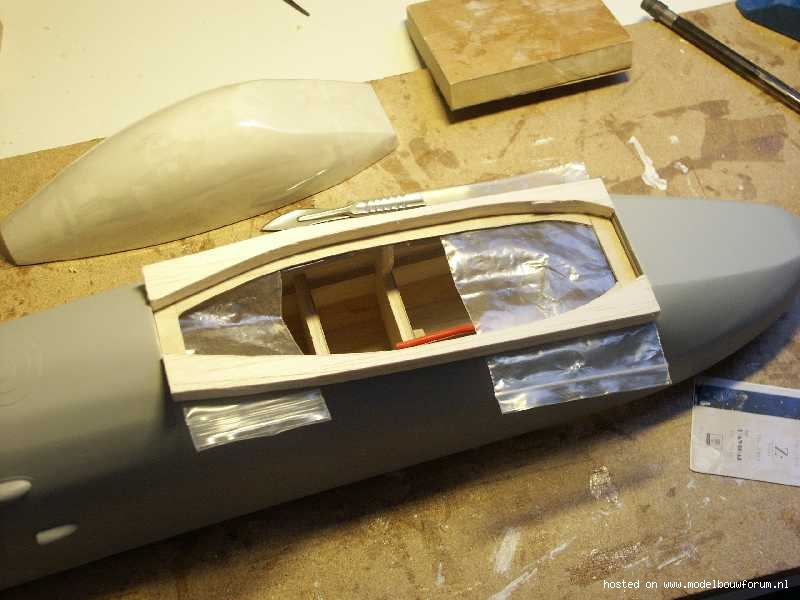

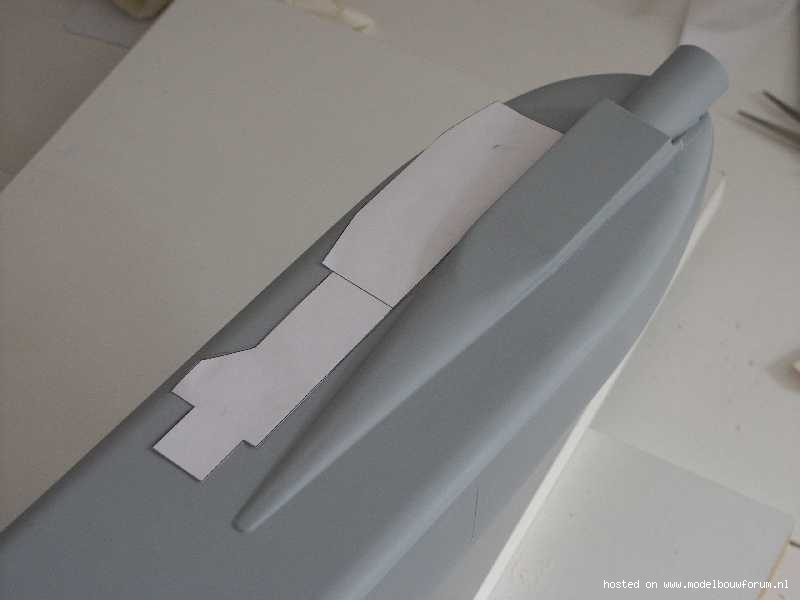

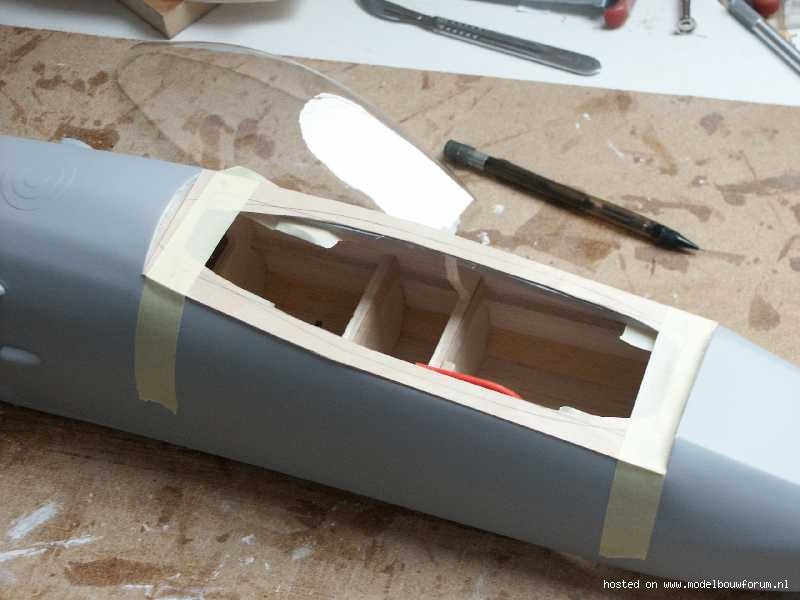

    Ik ben nu begonnen met de cockpit te monteren. Ik denk dat de foto's voor zich spreken.

    [​IMG]

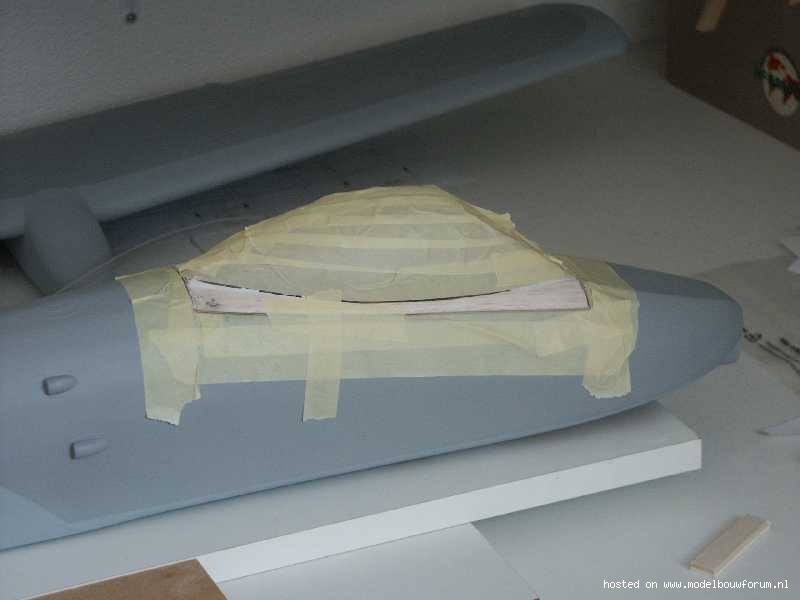

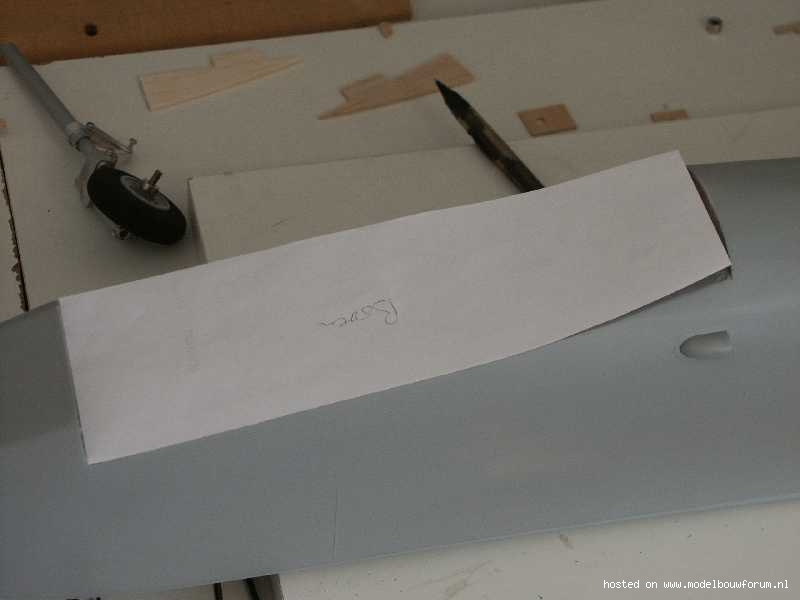

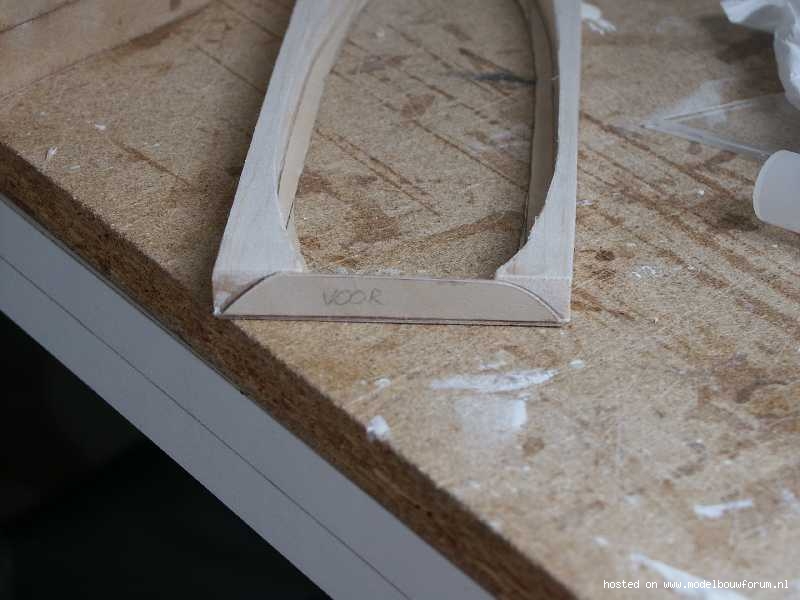

    Even een pasmal van papier gemaakt.
    [​IMG]
    Een bodemplaat van 1mm triplex.

    [​IMG]

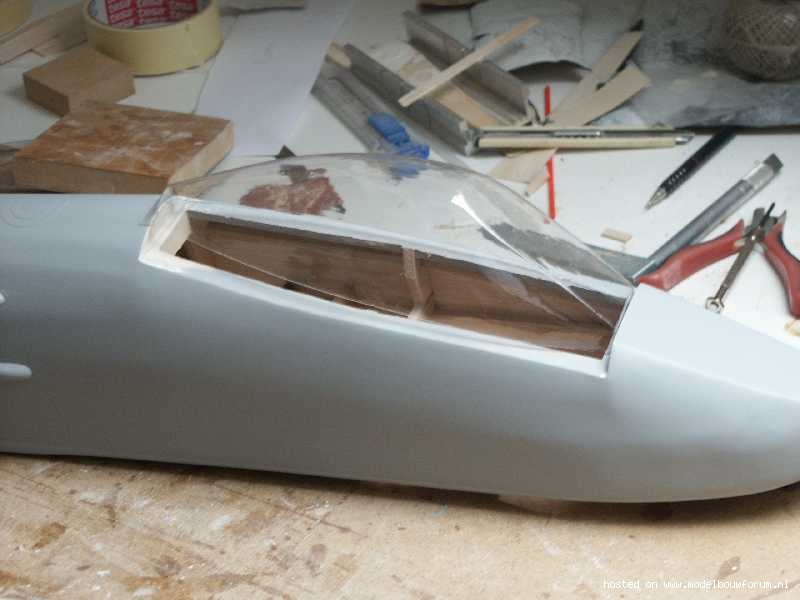

    Ik gebruik magneten om de cockpit te bevestigen aan het vliegtuig.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

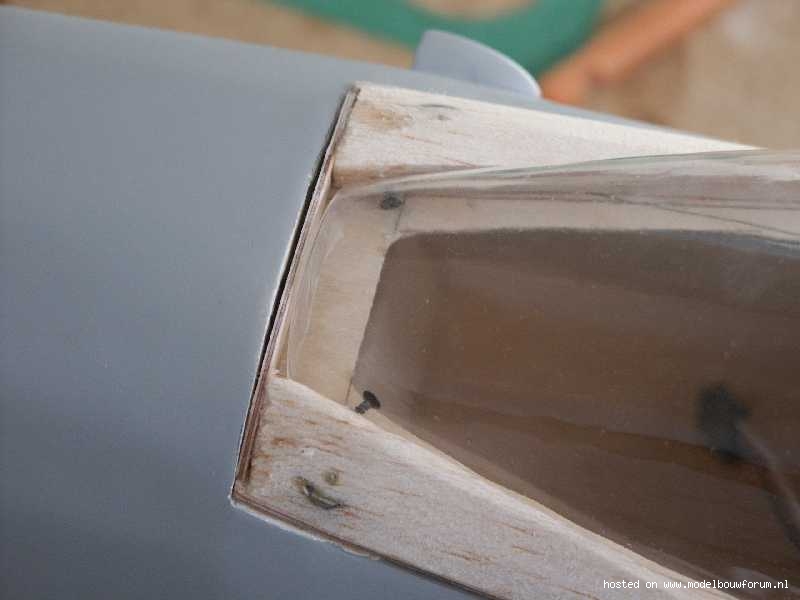

    Met schroeven wordt de kap vastgezet.

    [​IMG]

    Ook het gat voor het neuswiel is inmiddels geslagen.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
  20. bgijsber

    bgijsber

    Lid geworden:
    12 apr 2005
    Berichten:
    376
    Locatie:
    Nieuw-Vennep

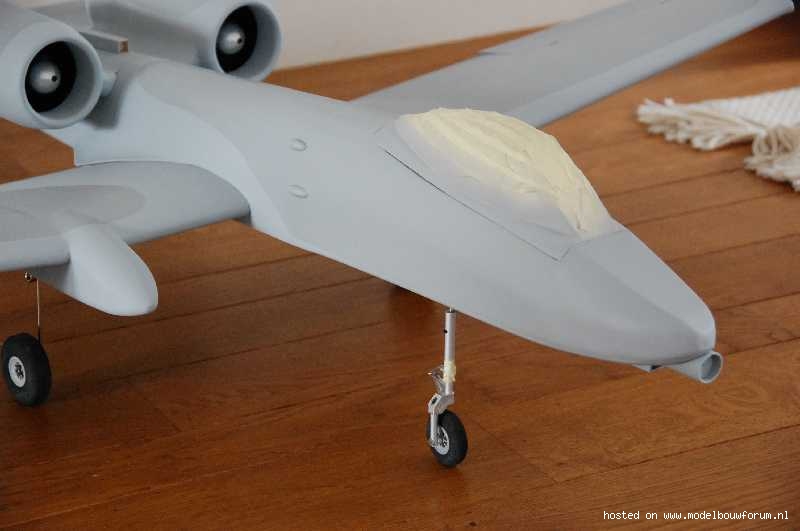

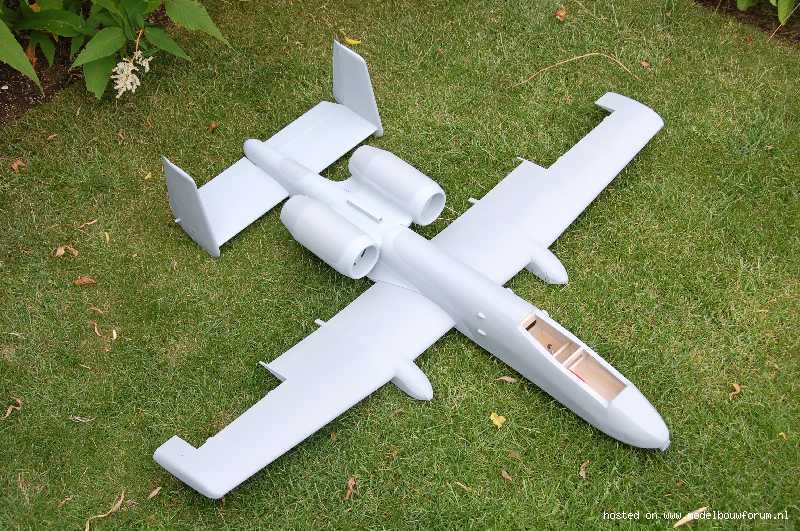

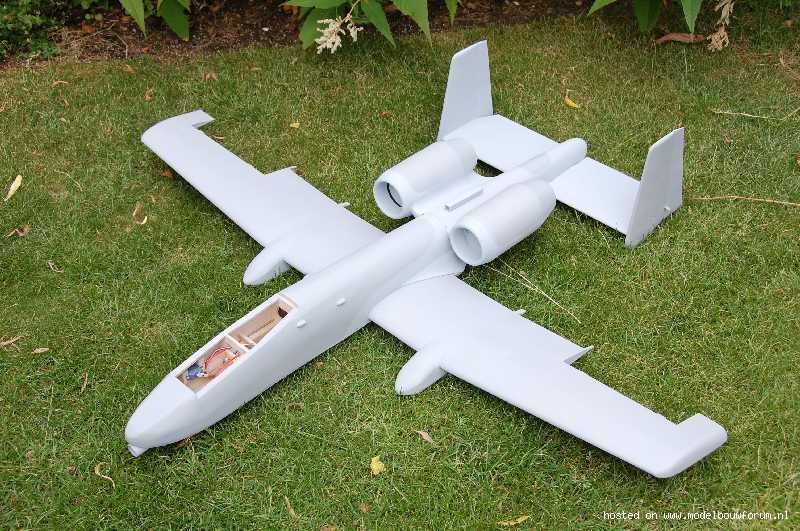

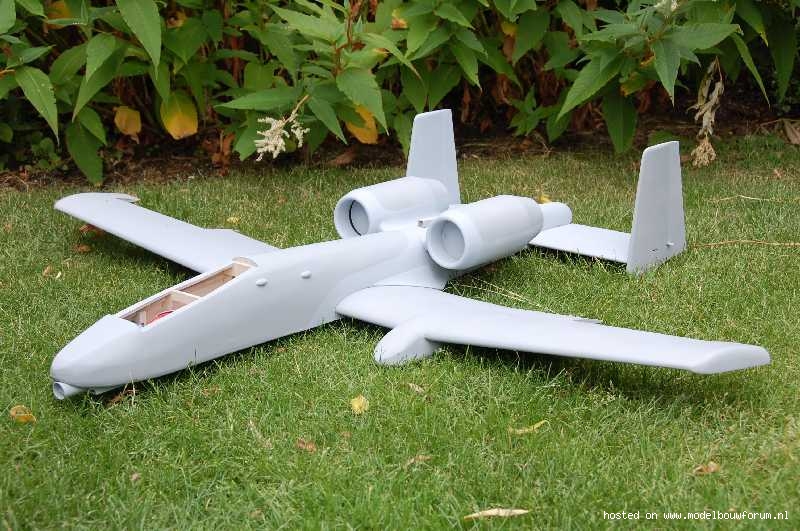

    Erg druk bezig geweest met kleine dingetje als servo verlengkabels, servo's monteren, rotors balancer etc. Inmiddels staat hij op de poten! Ik ben bezig hem vliegklaar te gaan maken. Ik wil eerst de lucht in voordat ik verder ga met alle details aanbrengen. Helaas weinig foto's gemaakt.

    [​IMG]

    [​IMG]

    De draad poten achter zullen later vervangen worden door struts alsmede beter ogende wielen.

    Groeten,
    Bart

    Laatst bewerkt door een moderator: 7 dec 2015
