Bouwverslag van de brigantijn 'Union' van Constructo.

Dat klopt Stephan. Aangezien ik aan het werk ben duurt het soms iets langer bij mij voor een goed bedoelt bericht af is. Ondertussen had jij net eerder een bericht geplaatst die eenzelfde strekking had. Ik neem aan dat mijn volledigheid geen probleem voor je is. Want daar zou ik een hekel aan hebben.

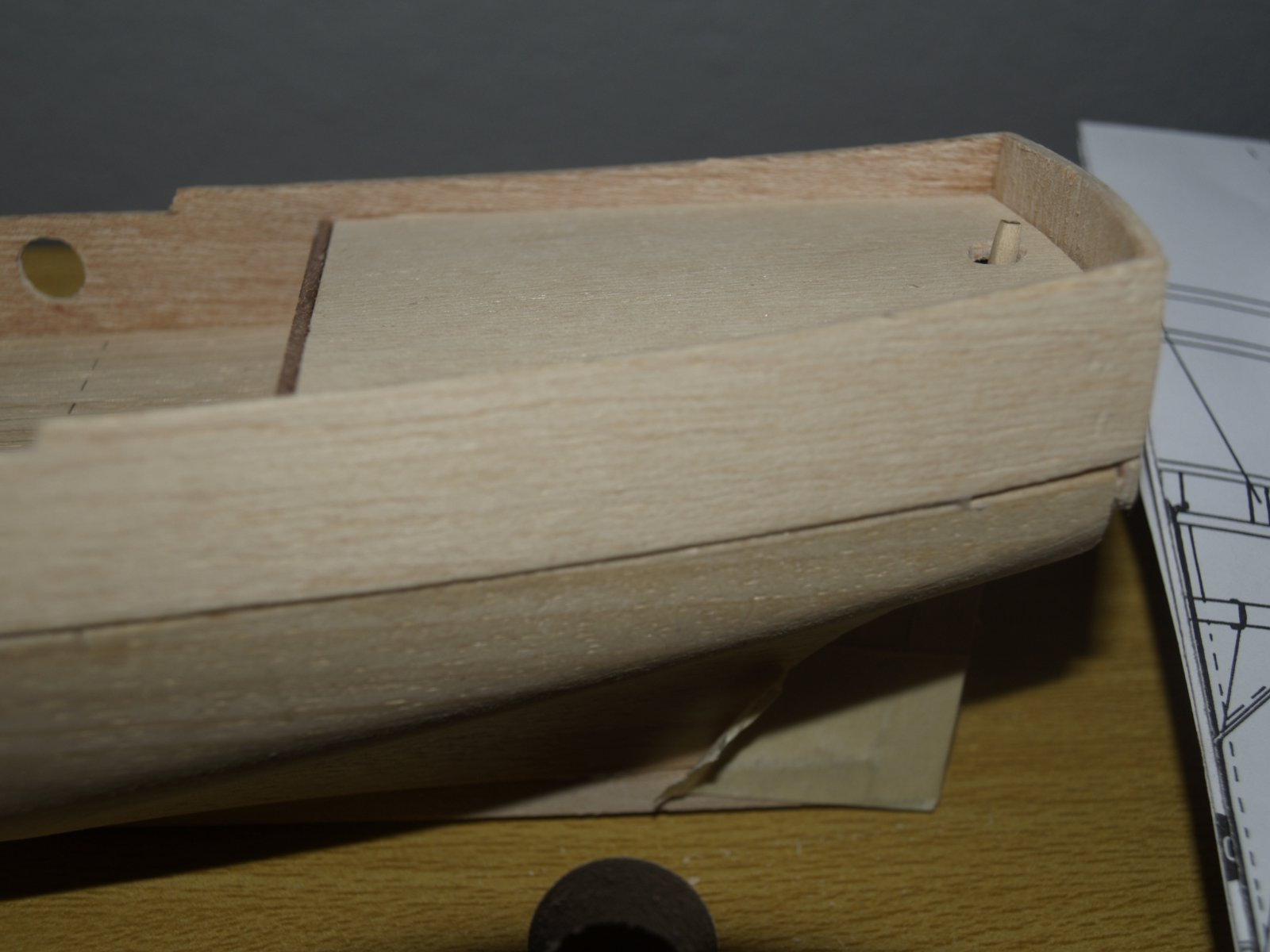

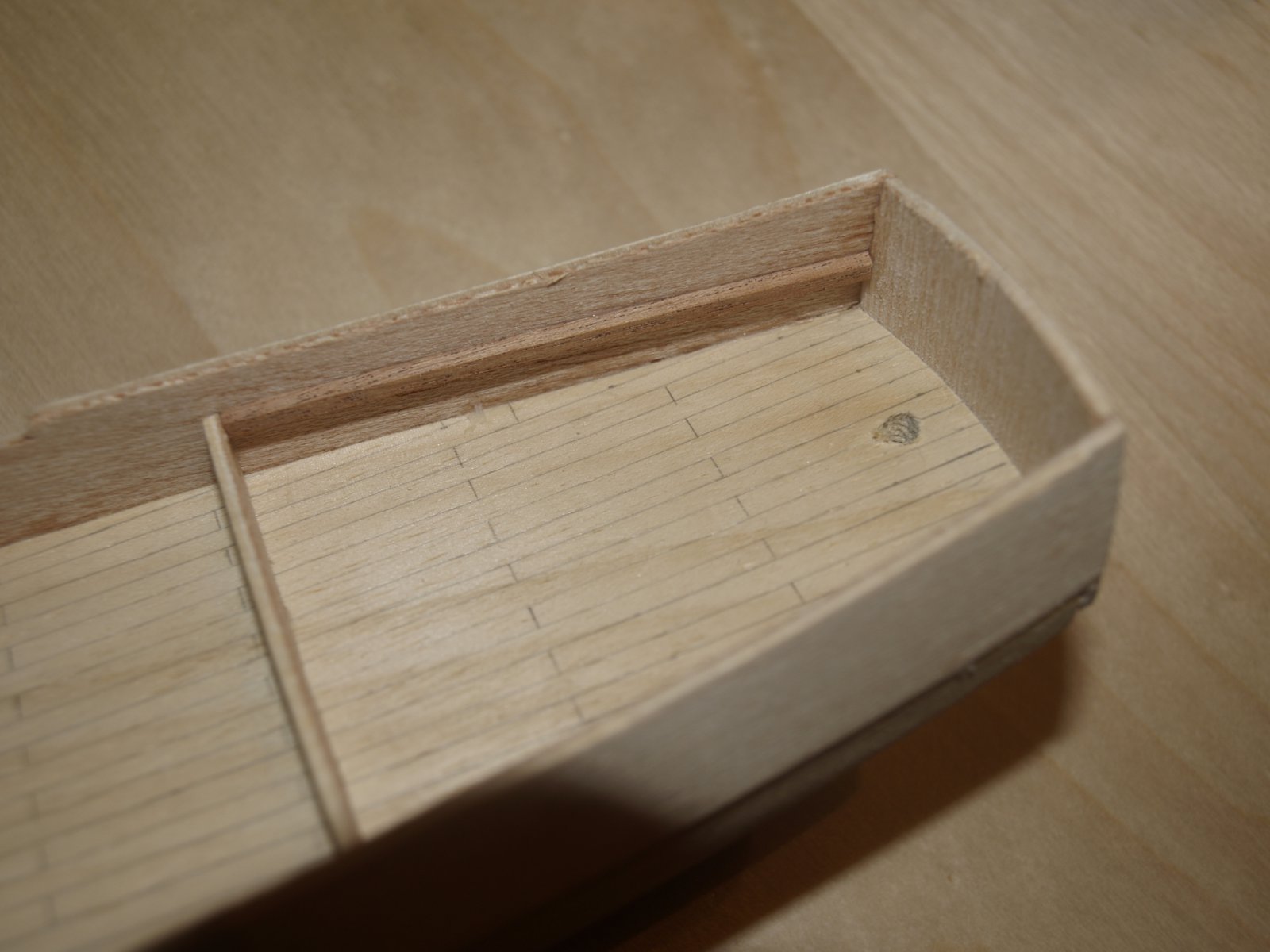

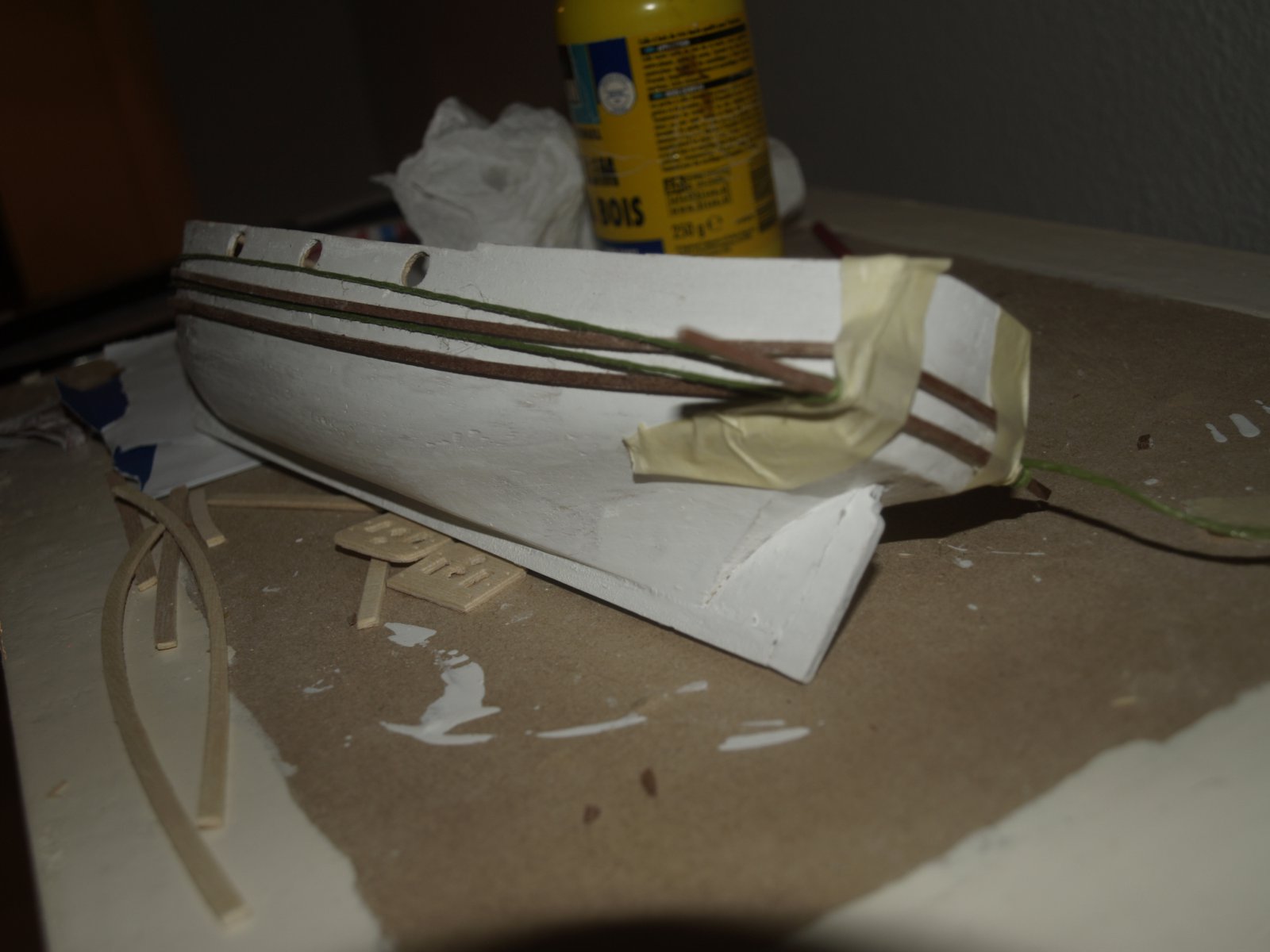

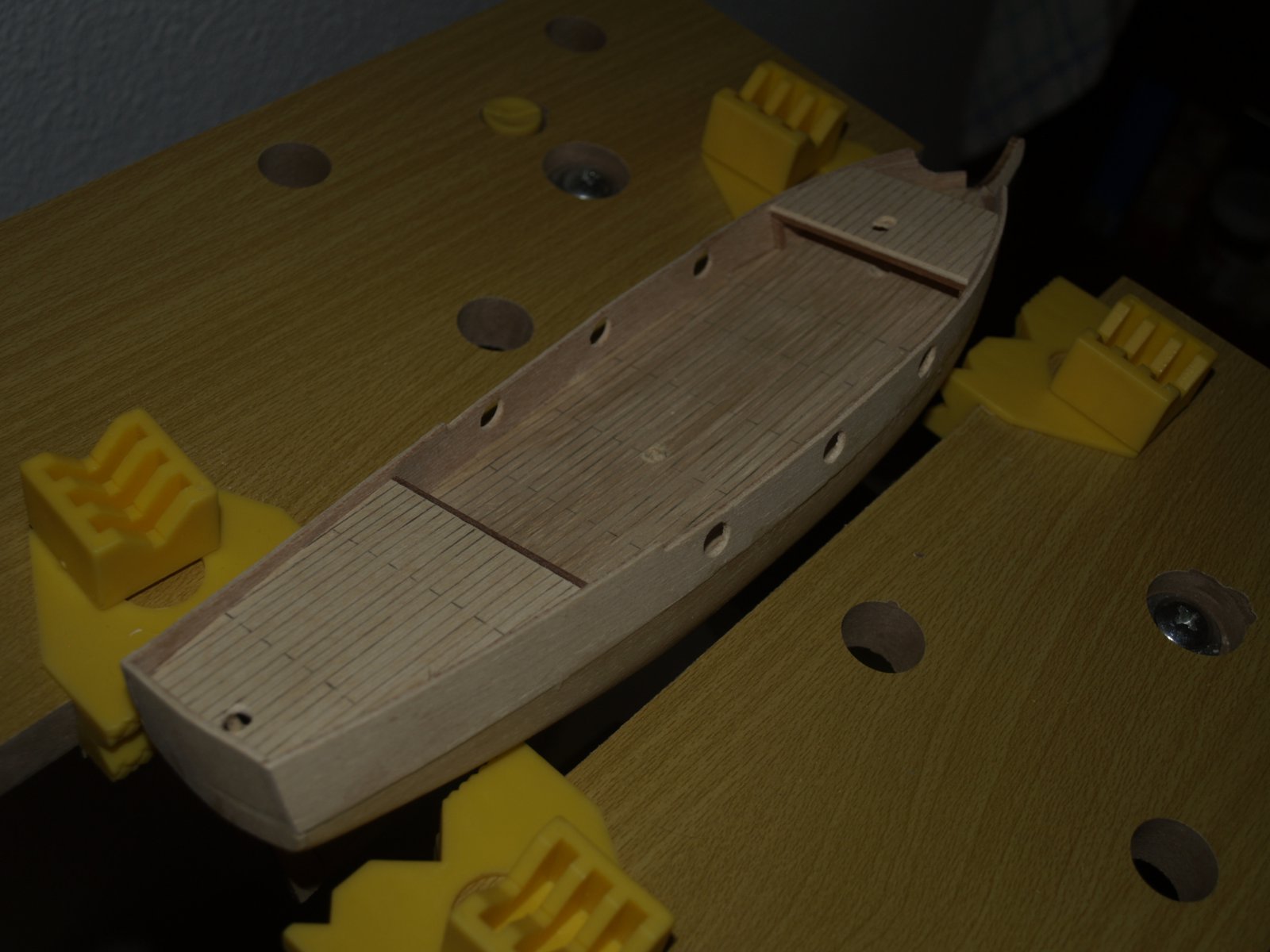

Hoi Cyril, 1 foto in mijn logboek laat zien dat ik de afdeklatten van de zijkant heb laten doorlopen aan de achterkant. Dat vond ik mooier dan zoals 't op de doos staat. Die foto is denk ik aangehaald door Stephan. Verder ben ik even in mijn foto archief gaan kijken (niet alle foto's staan op het web). Wellicht heb je iets aan de volgende foto's. Het wit dat je ziet op de laatste foto is grondverf. Ik heb weinig of geen plamuur gebruikt. Dat weet ik niet meer zeker. Ik dacht gronden, beetje bijschuren, evt. nogmaals gronden en dan lakken.



Ah, ik zie het nu ! Er moet nog een stukje onder dat stuk dat ik niet snapte ! Dank je voor je foto's, Dave !

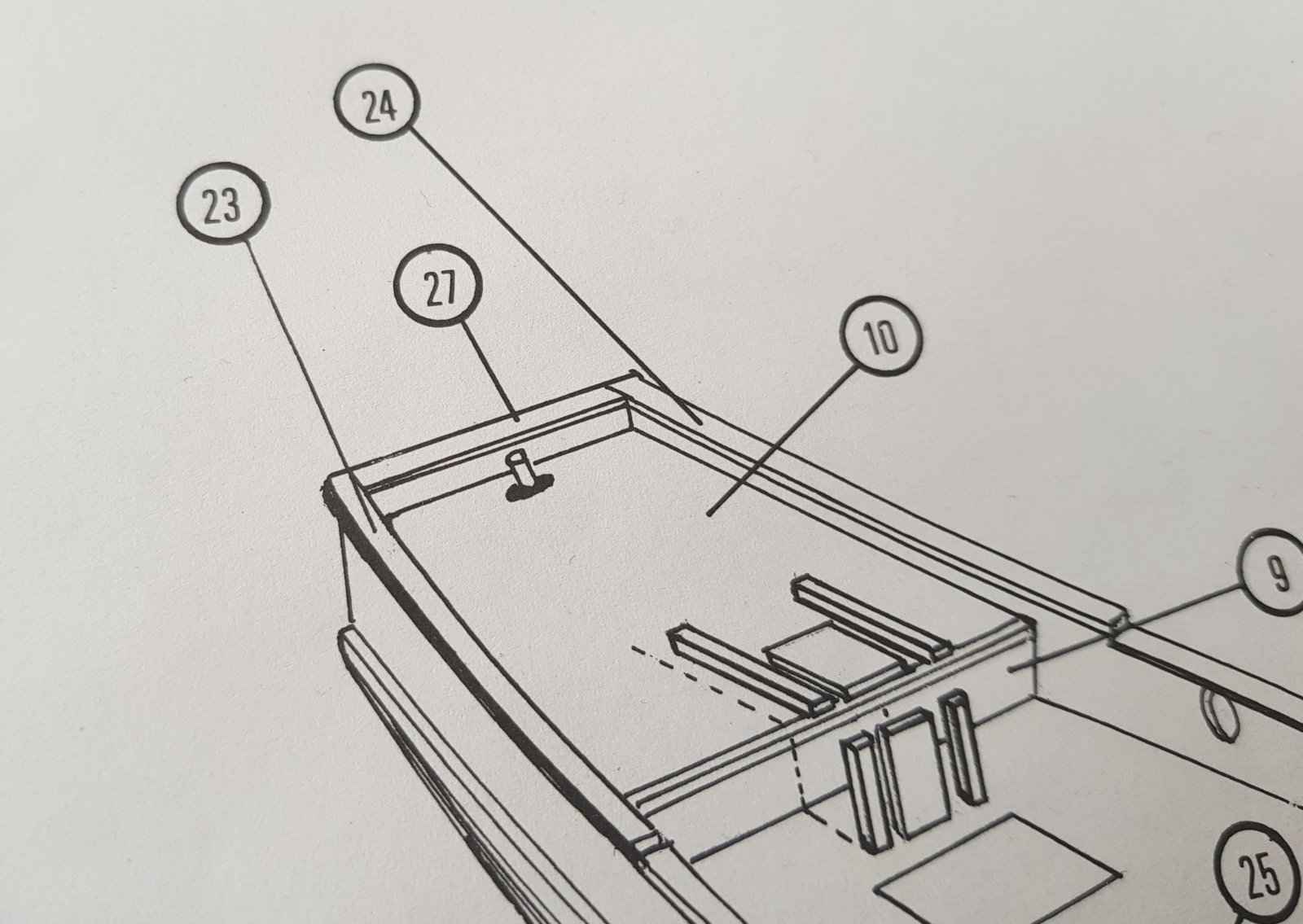

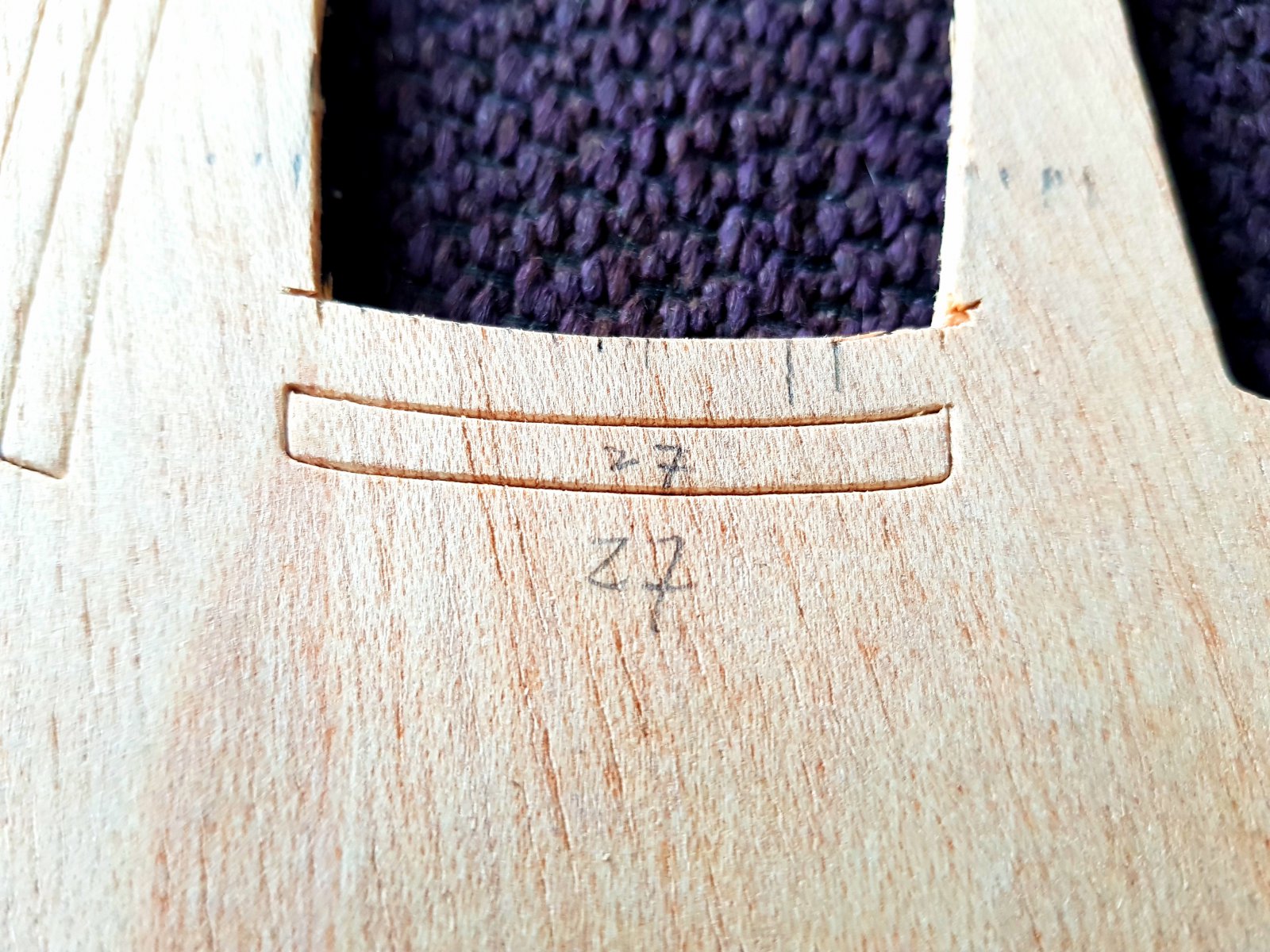

Bij nader inzien is dat stukje 27 het dolboord (zo heet het in de BB. Rahout ?) op de achtersteven. Toch zie ik onder de wand van de achtersteven op de foto van Dave een extra stukje.



Beste Cyriel, ik weet niet precies welk extra stukje je bedoelt, maar ik schreef eerder dat ik de afdeklatten van de zijkanten heb laten doorlopen op het achtersteven. Is dat wat je bedoelt?



De temperatuur buiten daalt langzaam, en op de werf worden de werkzaamheden aan de Union stilletjesaan weer opgepakt.

Dave, dank voor je reactie ! Ik heb het inmiddels opgelost door het niet-passende stukje bij te schuren en de kieren en gaten met houtlijm en zaagsel op te vullen. Dat is aardig gelukt, al zeg ik het zelf: nog één keer de laatste oneffendeden bijwerken, en met een lik verf wordt dat een prachtig strakke achtersteven.

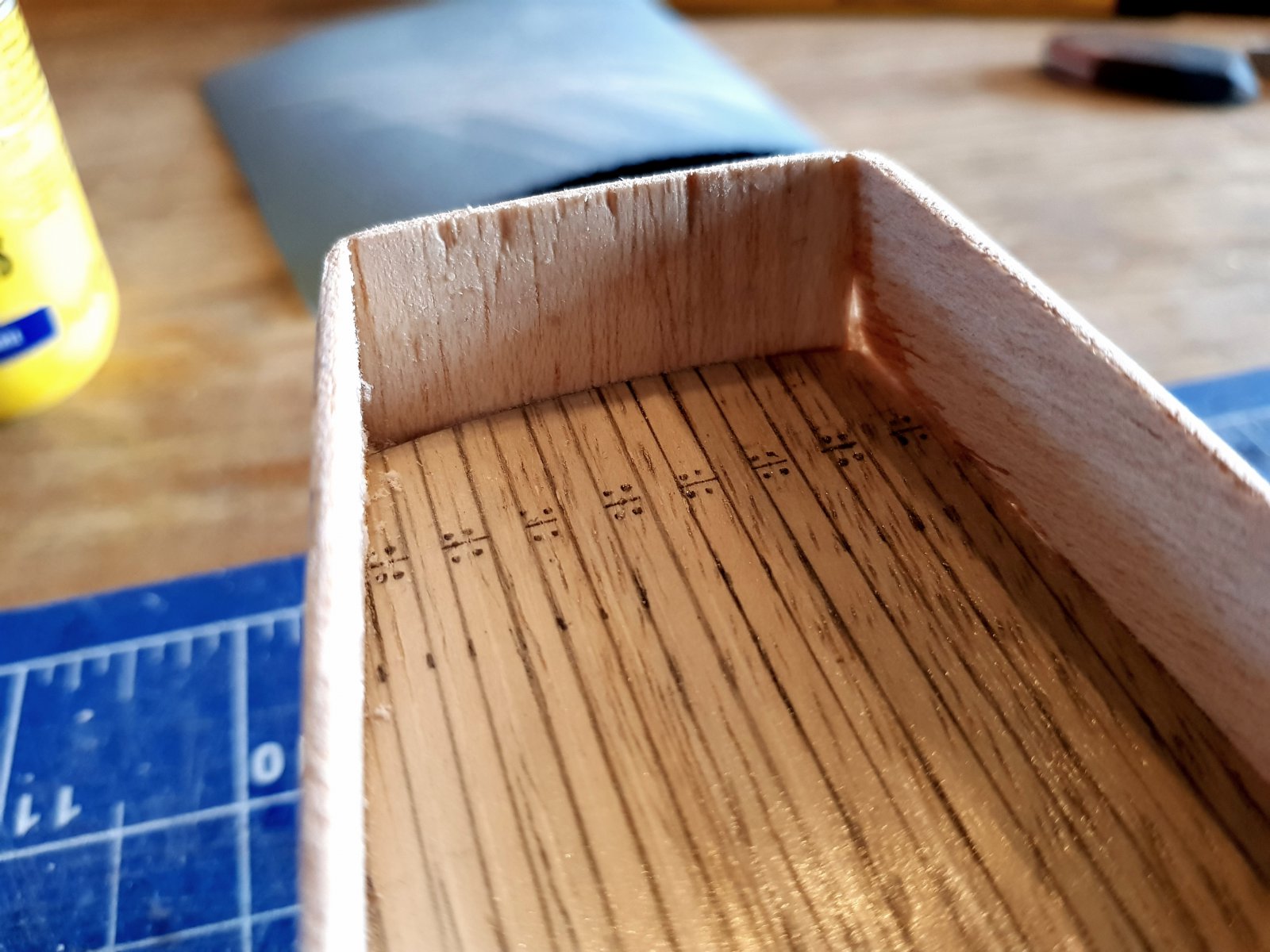

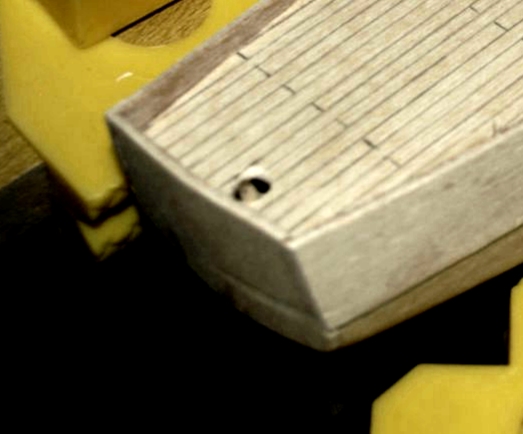

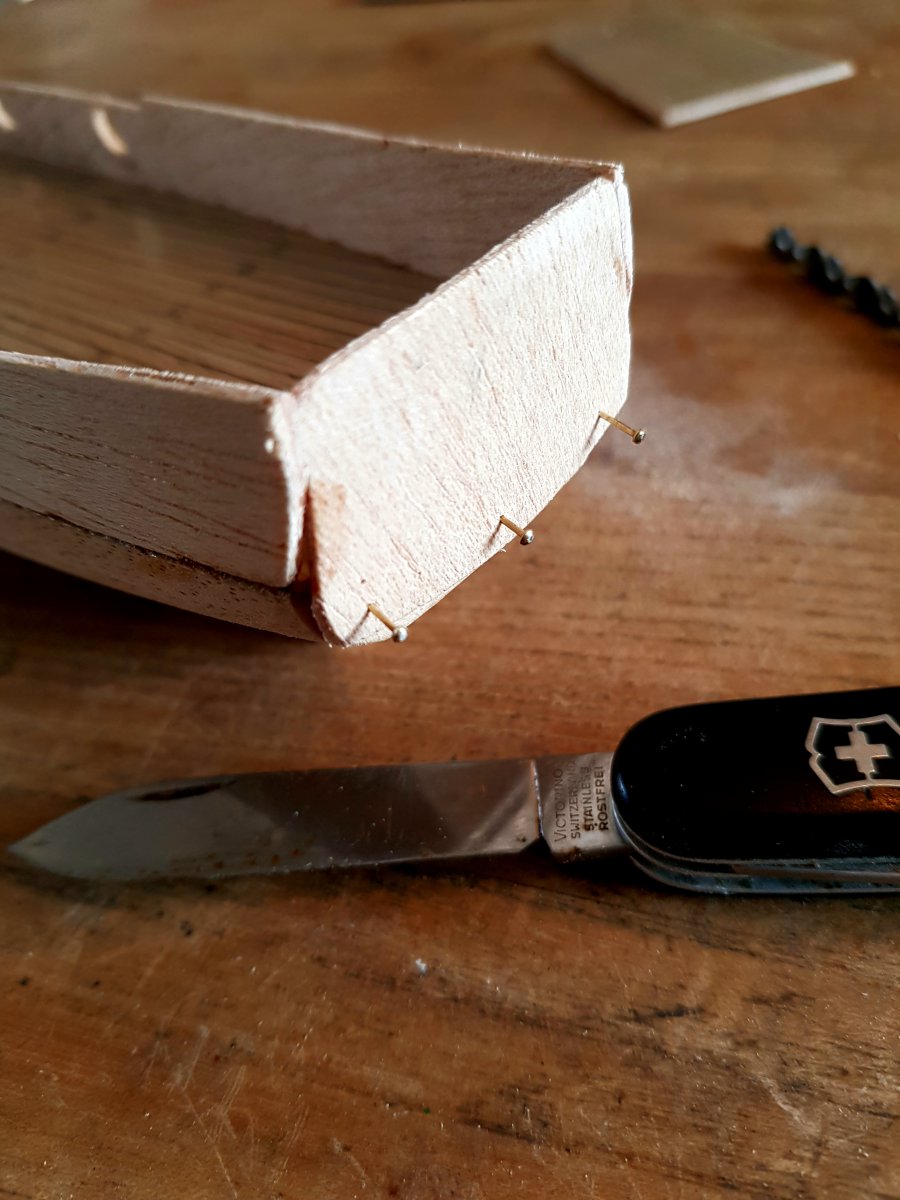

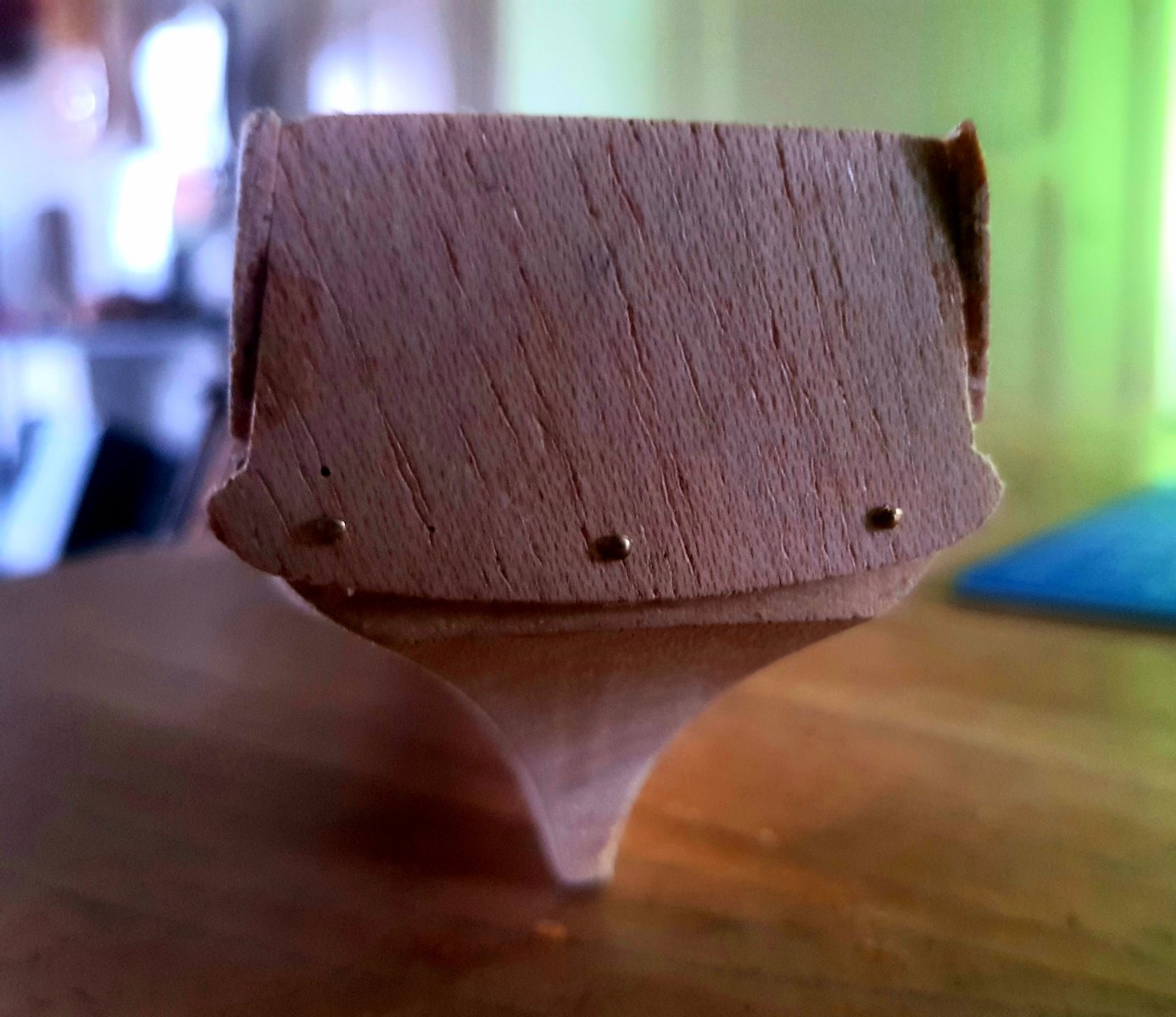

Het wandje dat voor geen meter past:

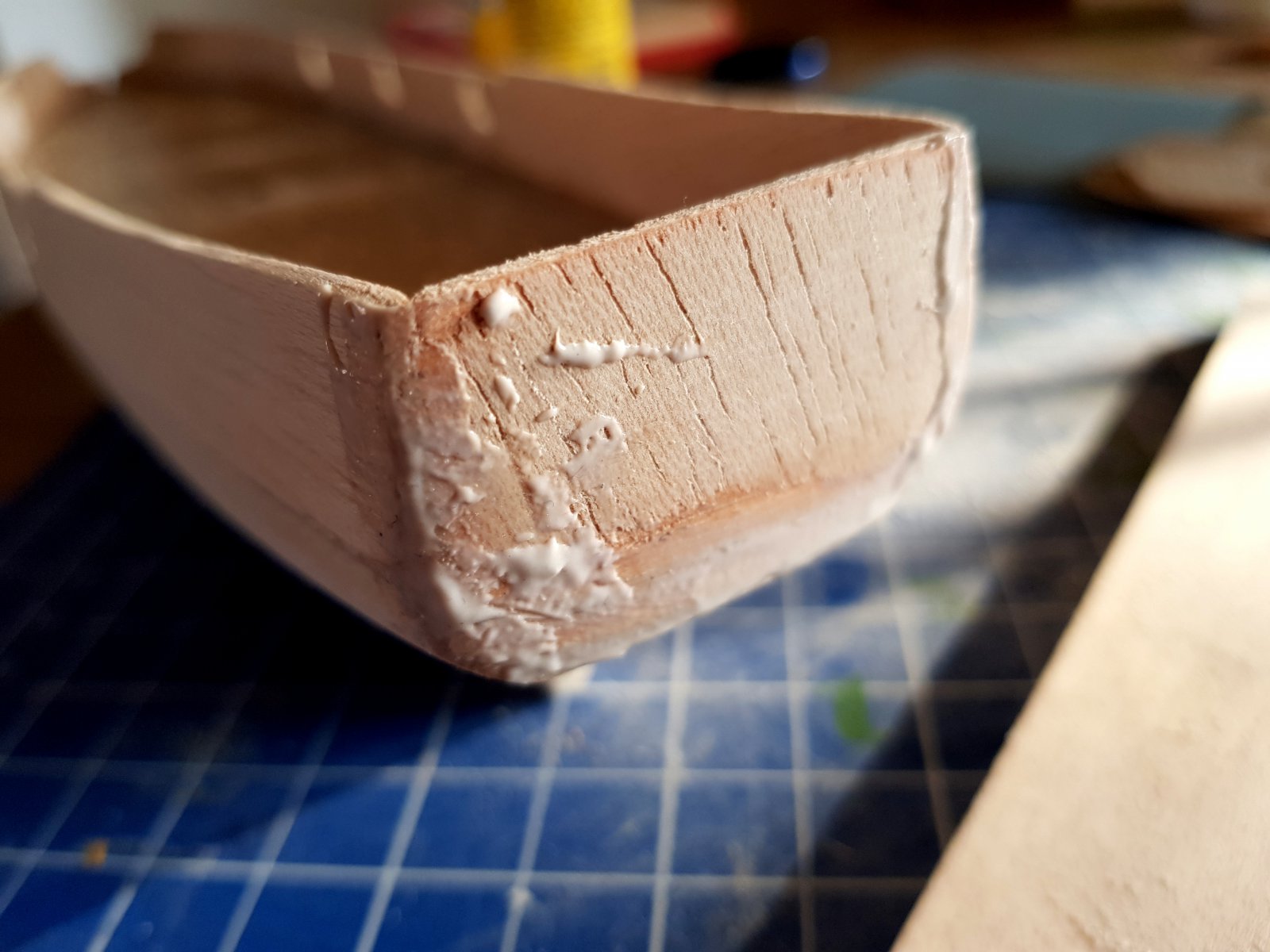

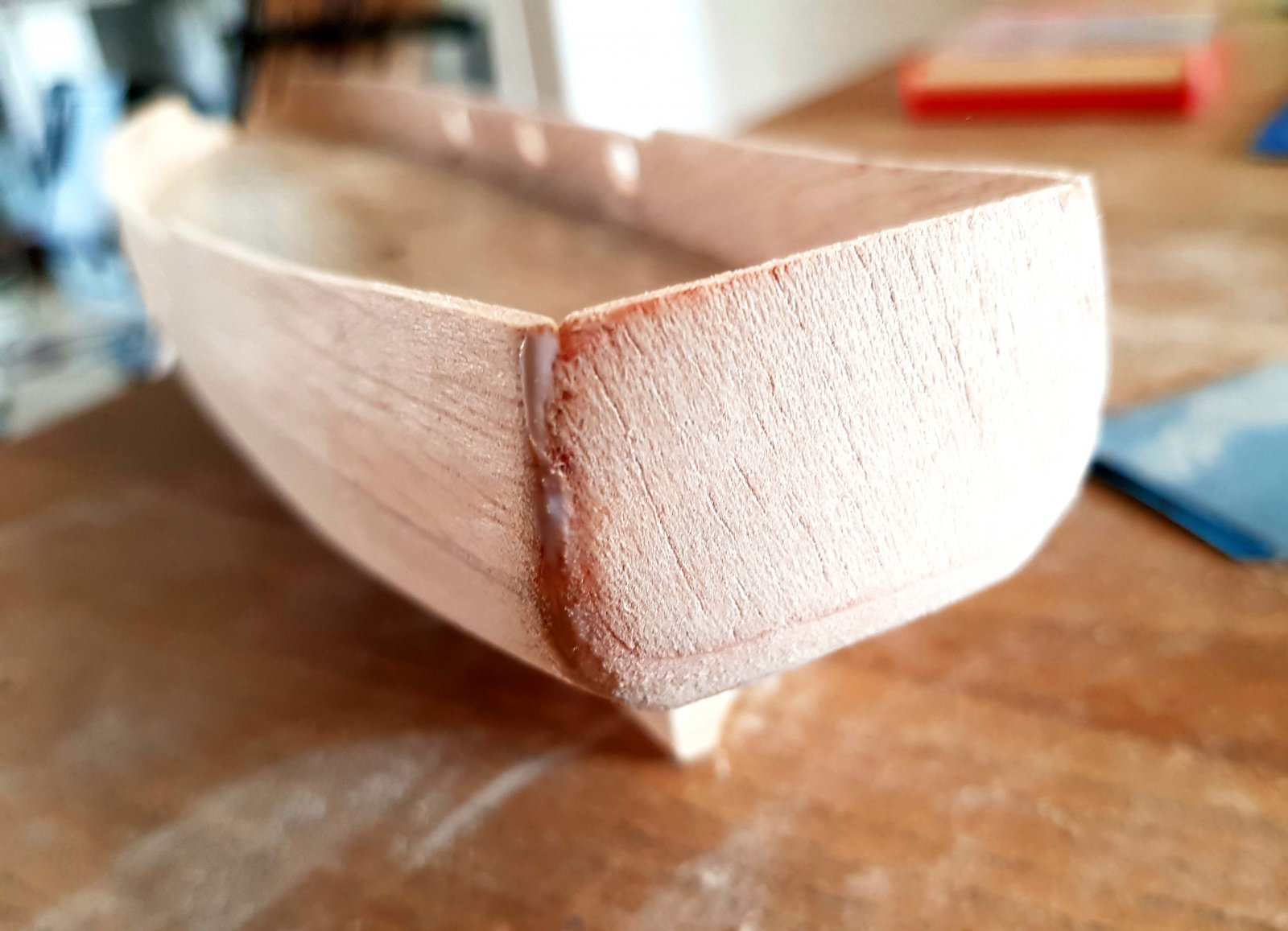

Opvullen en schuren:

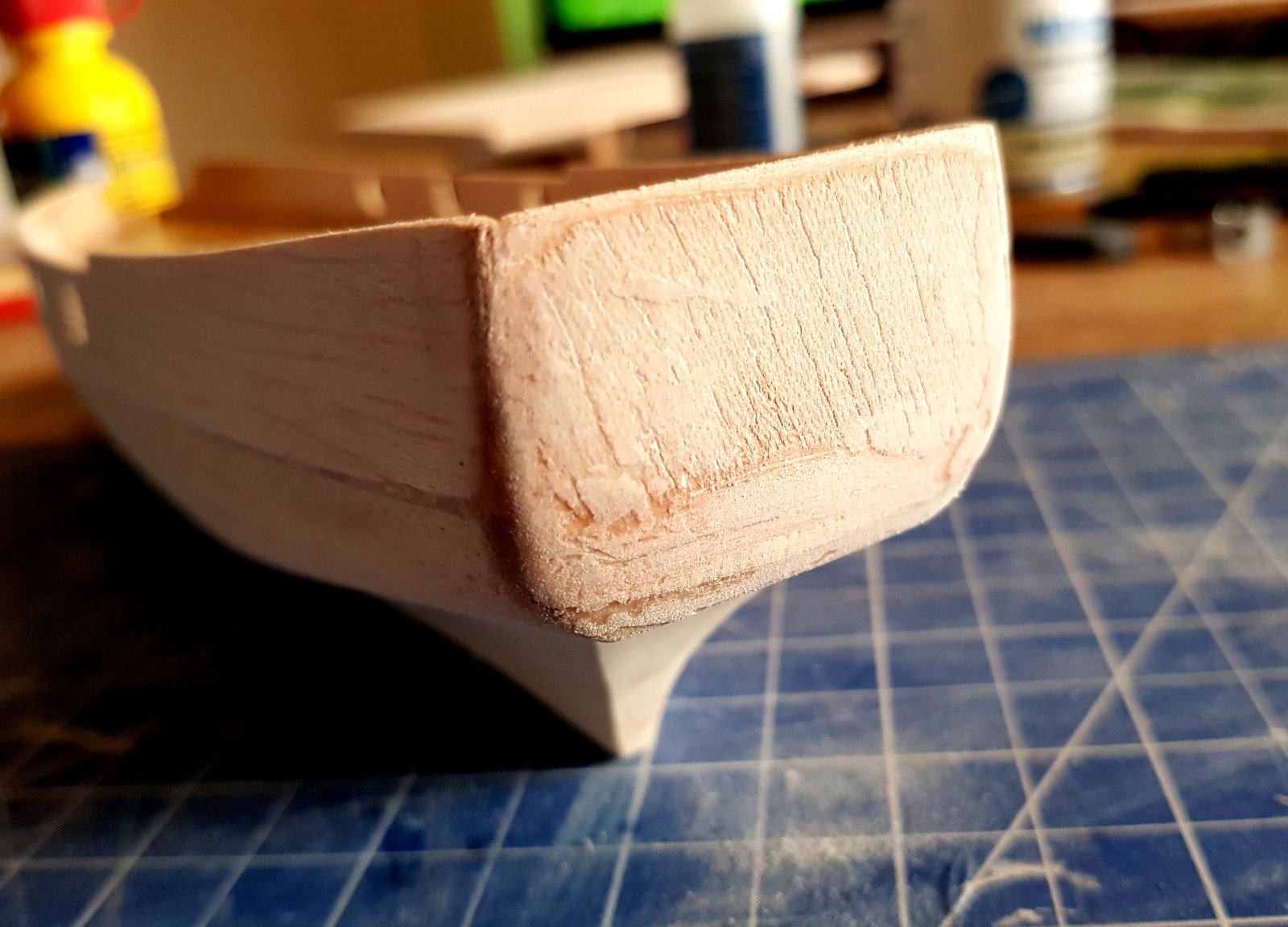

Even alles goed laten drogen, en morgen nog hier en daar wat oneffenheden plamuren:

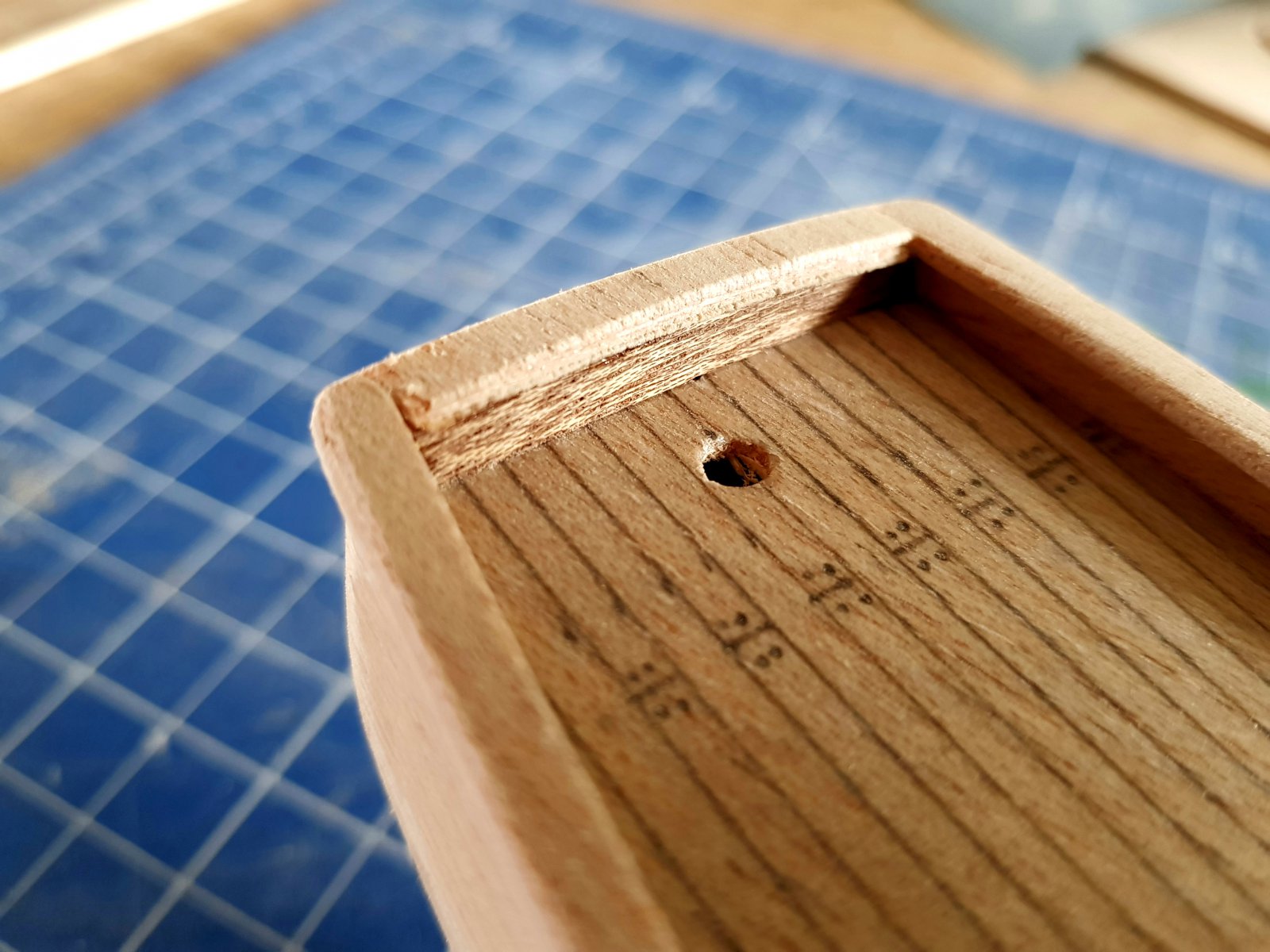

De binnenkant van de achtersteven is later niet meer zichtbaar omdat die volledig door het achterdek wordt bedekt. Het 'gat' in de achtersteven is aan de buitenkant dicht, maar blijkbaar met een heel dun laagje. Ik spuit daar van binnen nog een laag houtlijm in.
Ik moet nog wel de splinters bovenin de wand vullen, want daar blijven ze een klein stukje boven het achterdek zichtbaar, ook al komt daar nog het dolboord bovenop.

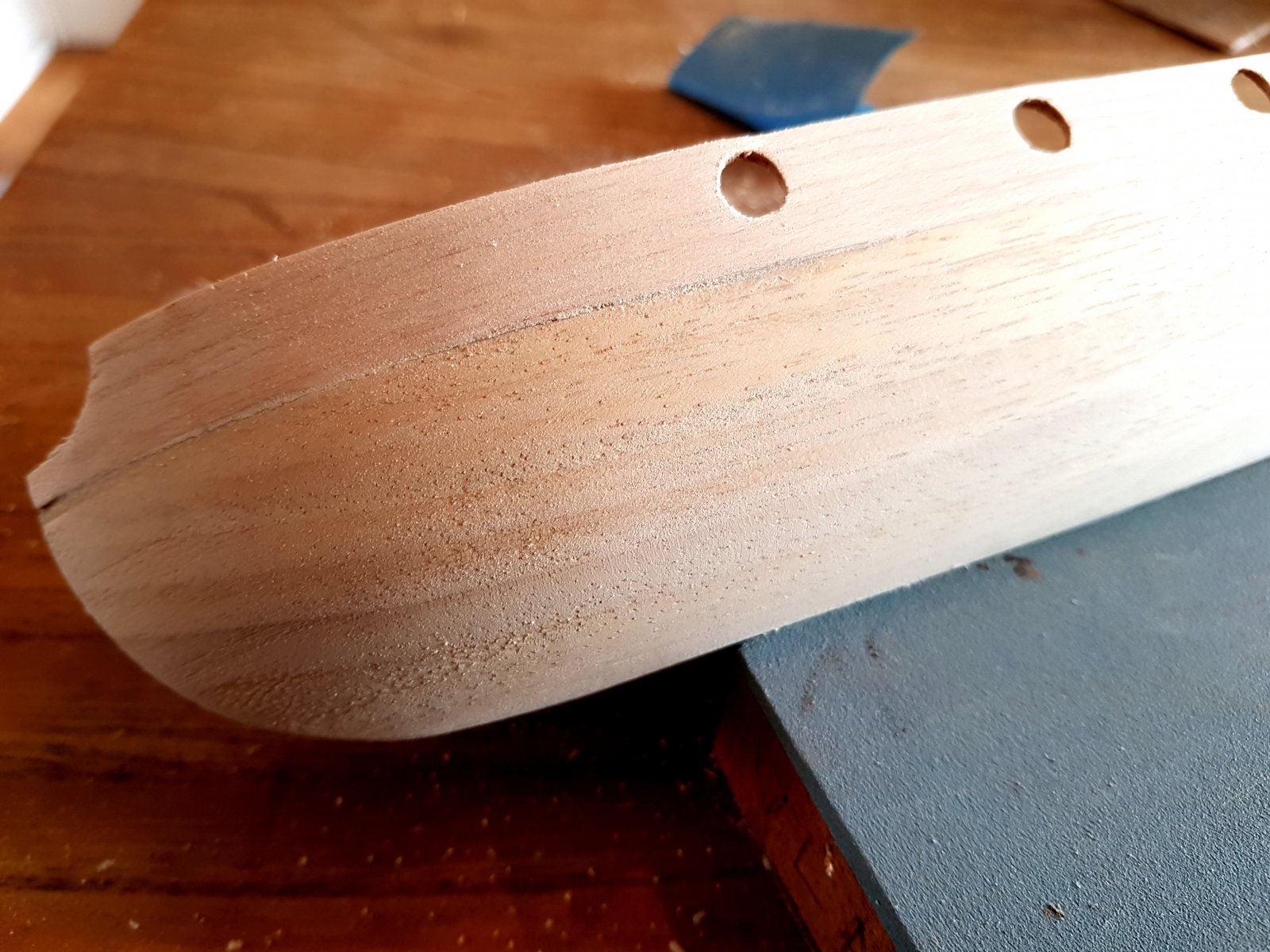

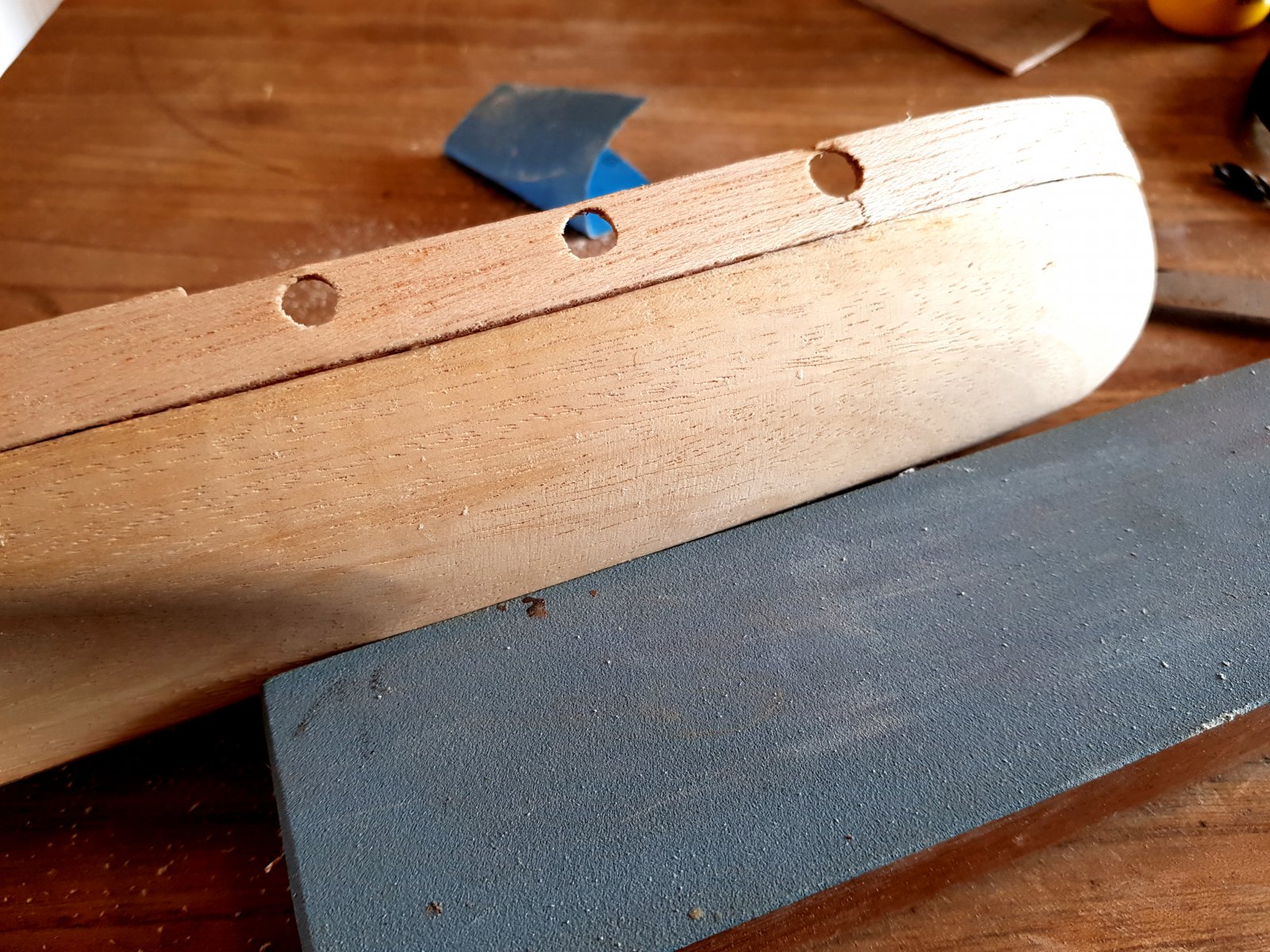

Ik heb verder de spleet tussen de schanskleden en de romp egaal geschuurd en wat opgevuld. De 'spleet' wordt later afgedekt door één van de twee 'afdeklatten' die later over de lengte van de romp komen te zitten.

Voor het vullen en schuren:


Na wat gevul en geschuur:

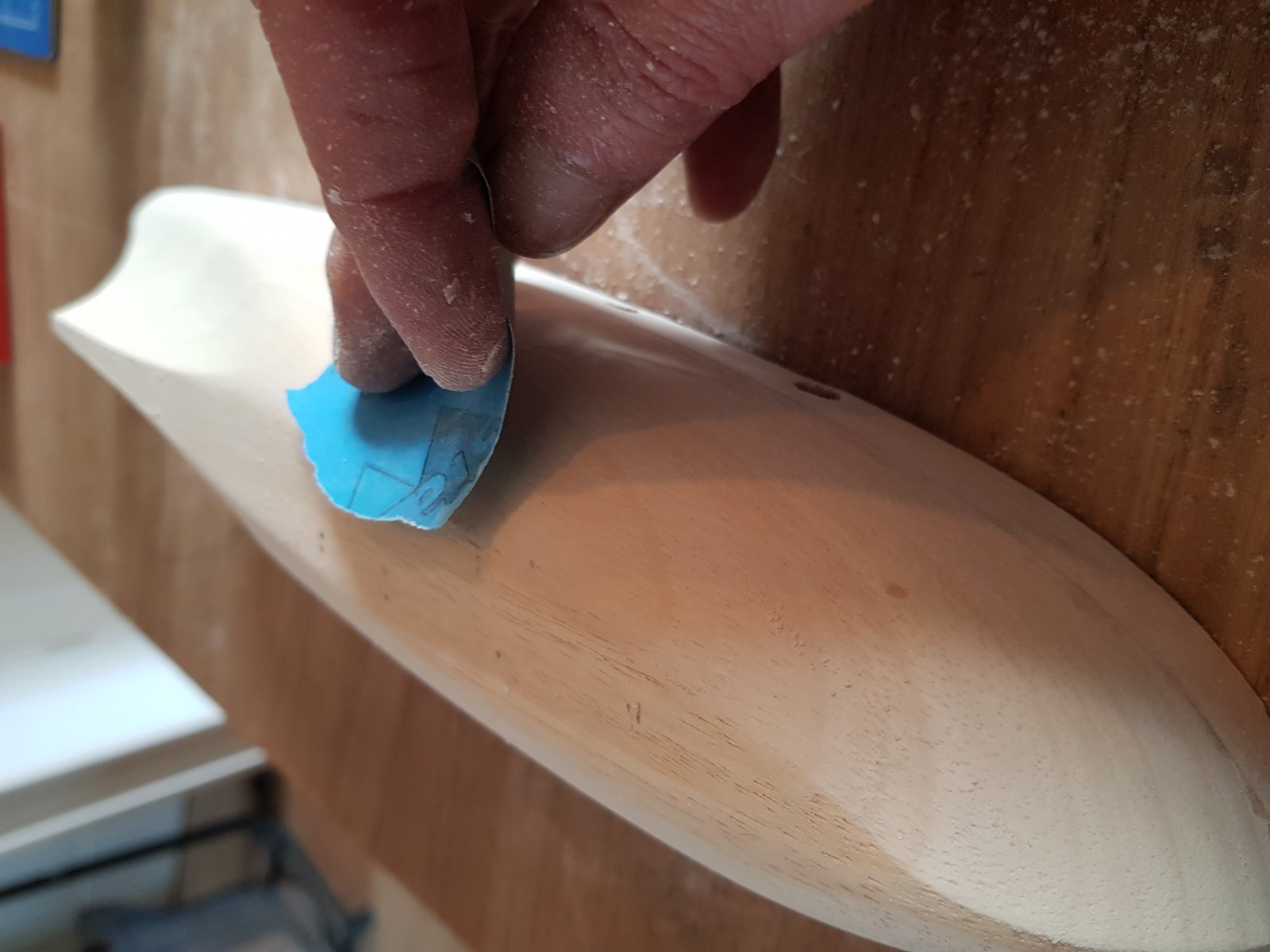

Daarna heb ik de romp 'schilderklaar' gemaakt door hem tot 320 grit glad te schuren. Morgen ga ik er nog een keer langs met wat hogere grits.

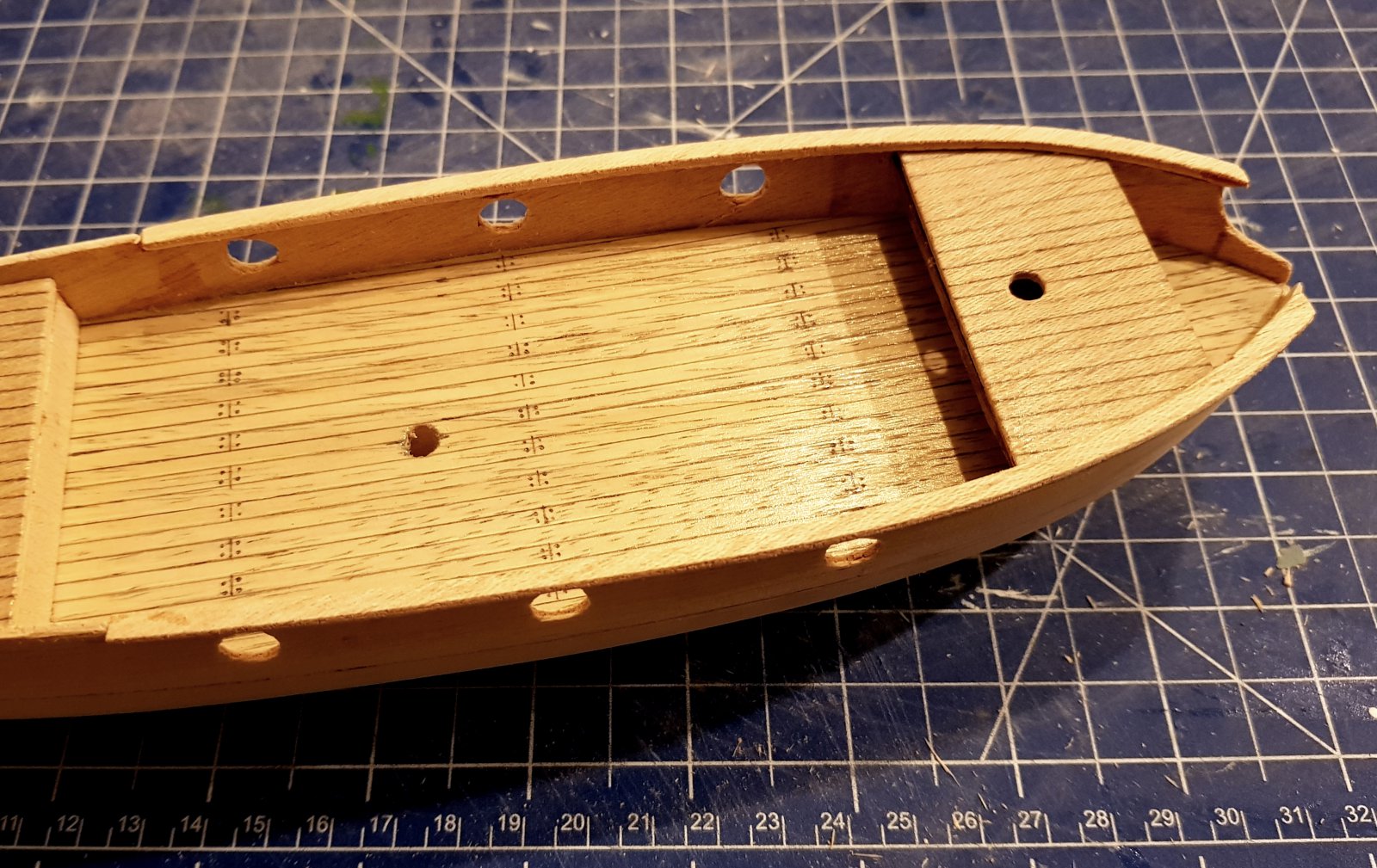

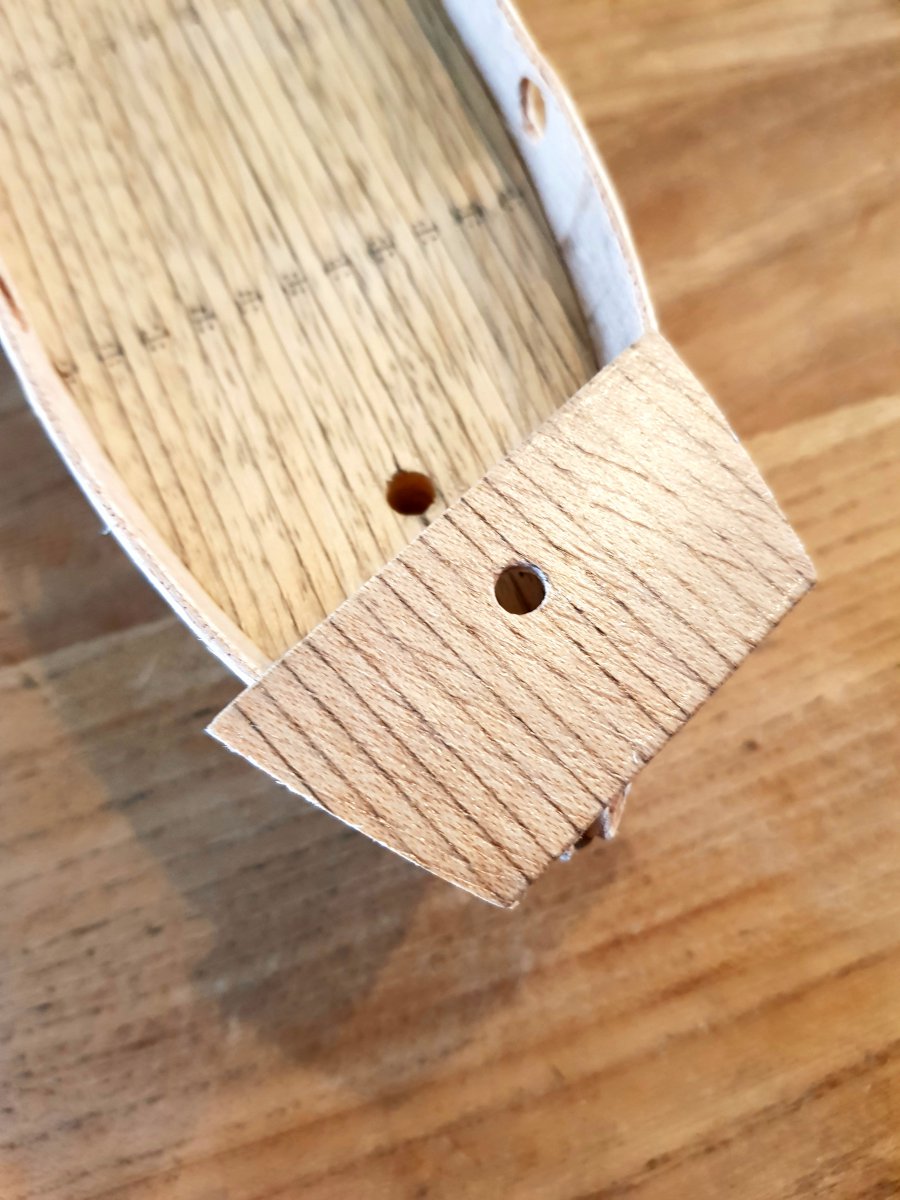

Vervolgens heb ik de randen van het voordekje bijgewerkt, zodat de 5 mm gaten voor de mast in het dekje en in de romp uitlijnen en de mast recht op het schip komt te staan.

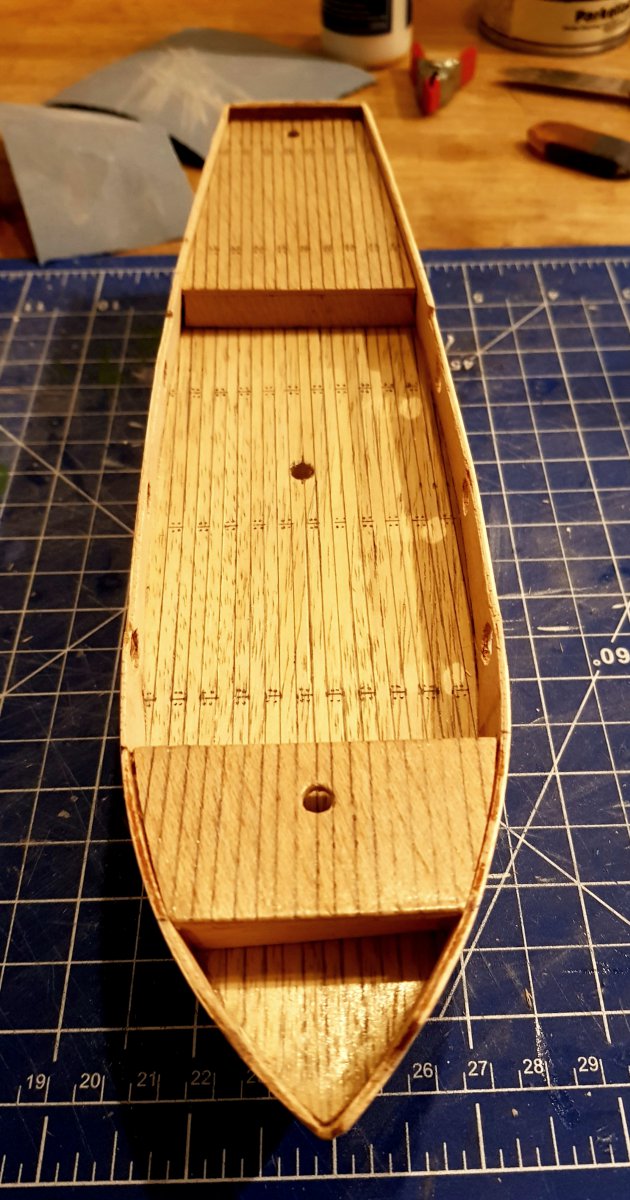

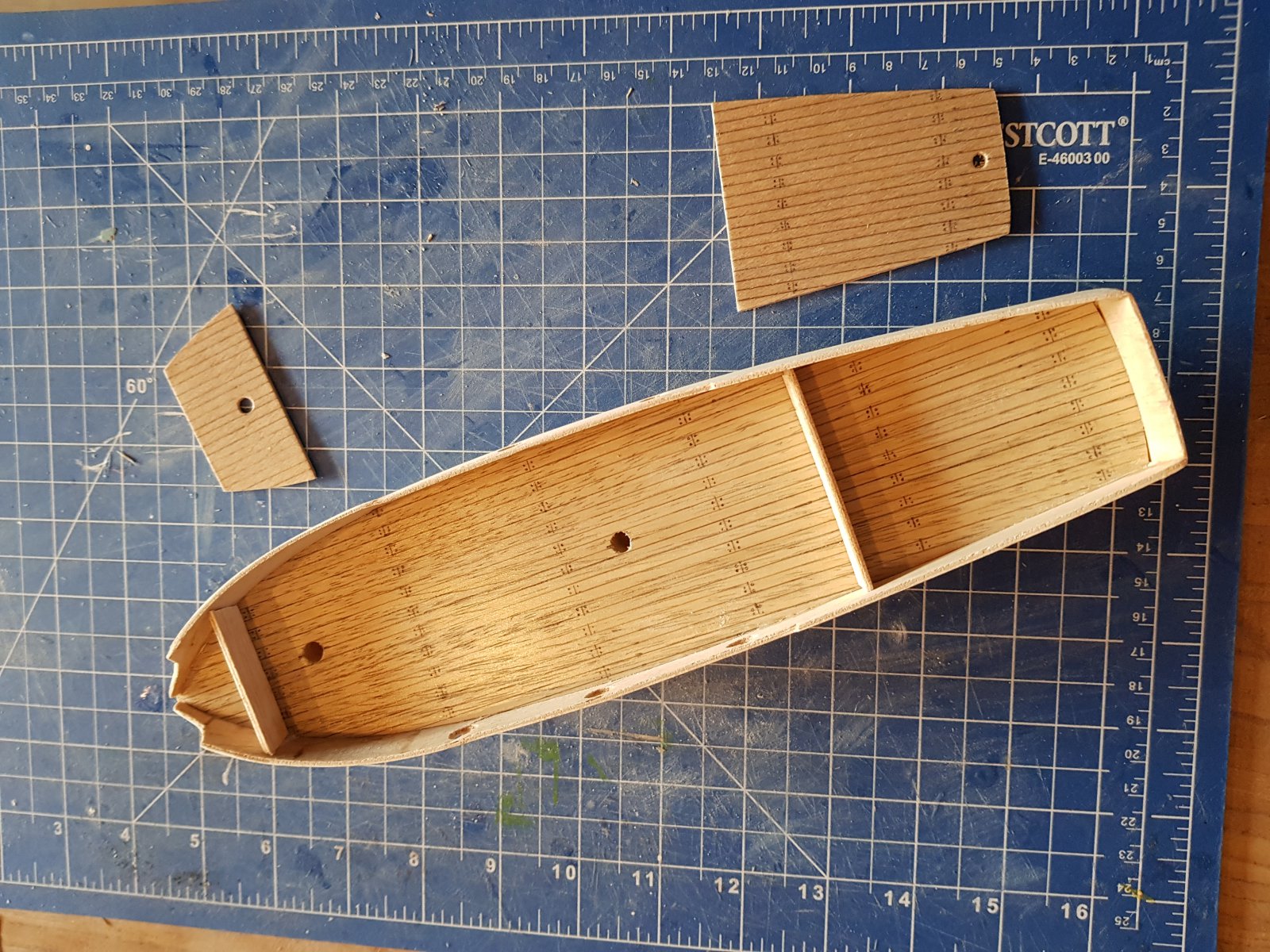

Als laatste heb ik de staande wanden voor onder de dekken uitgesneden en gepast.

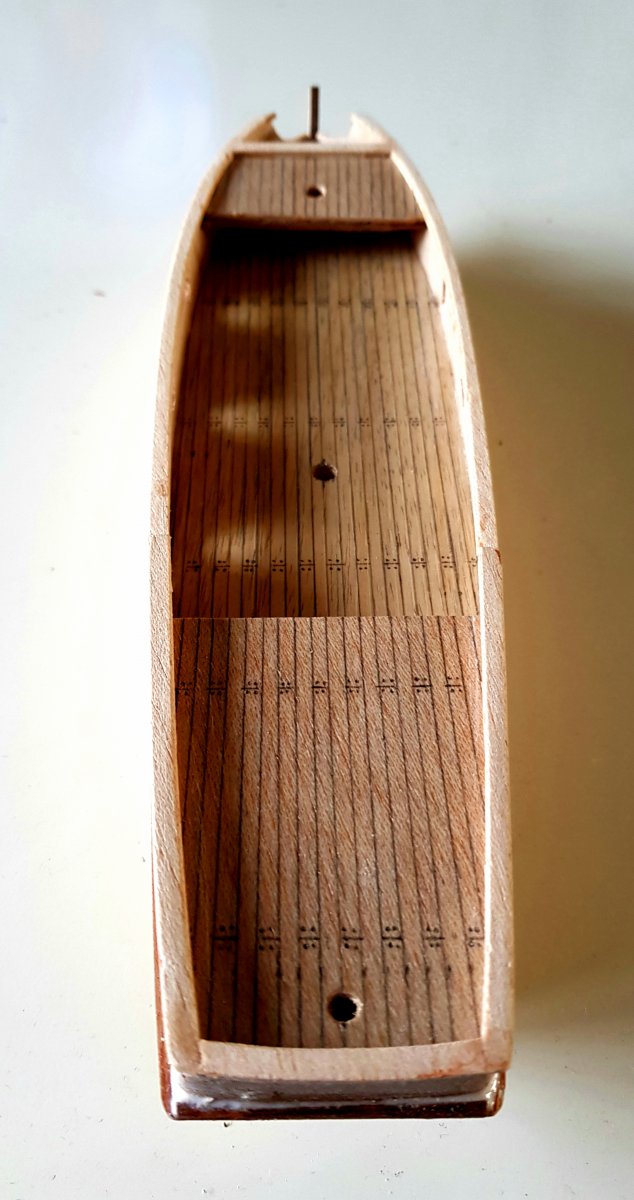

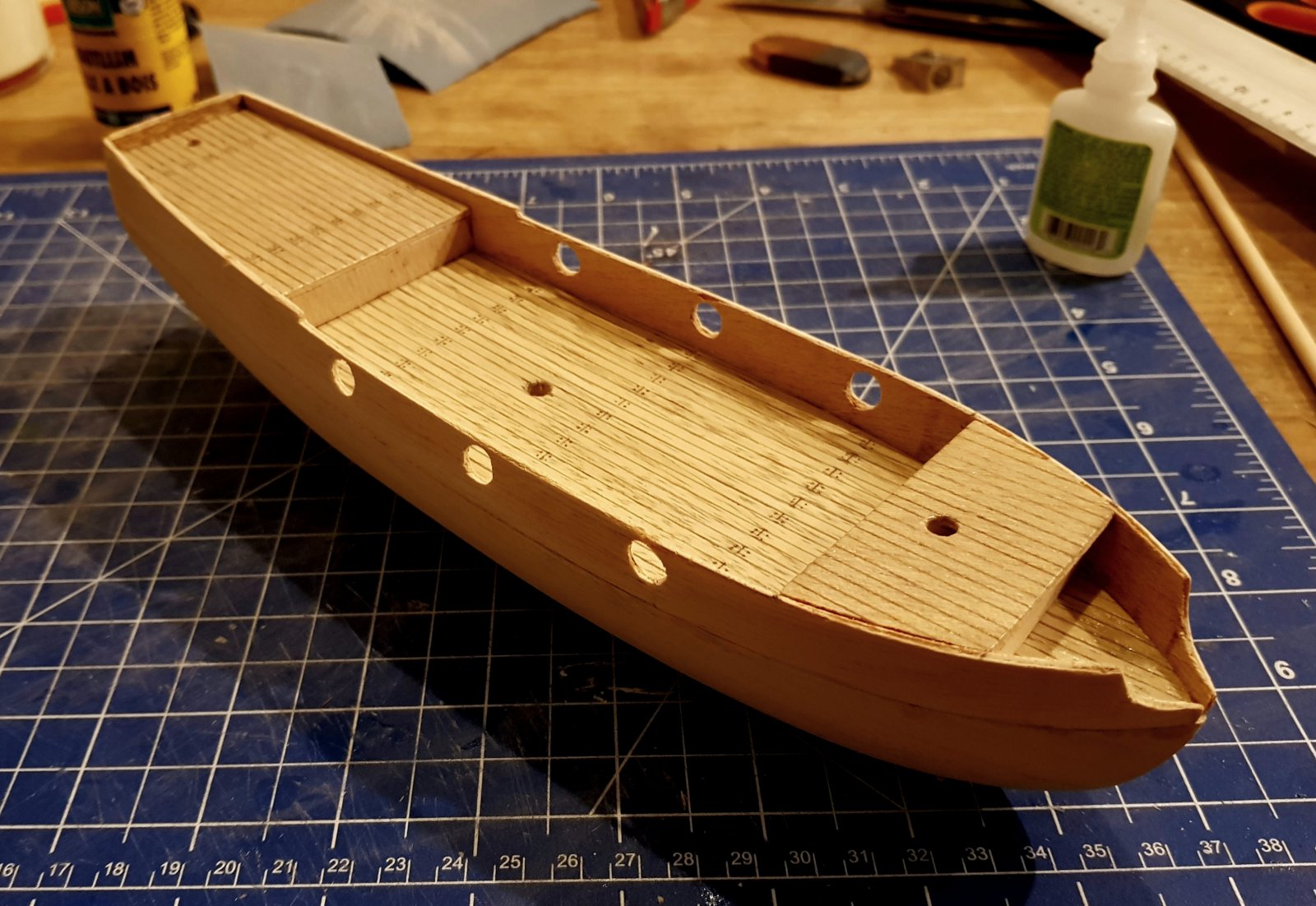

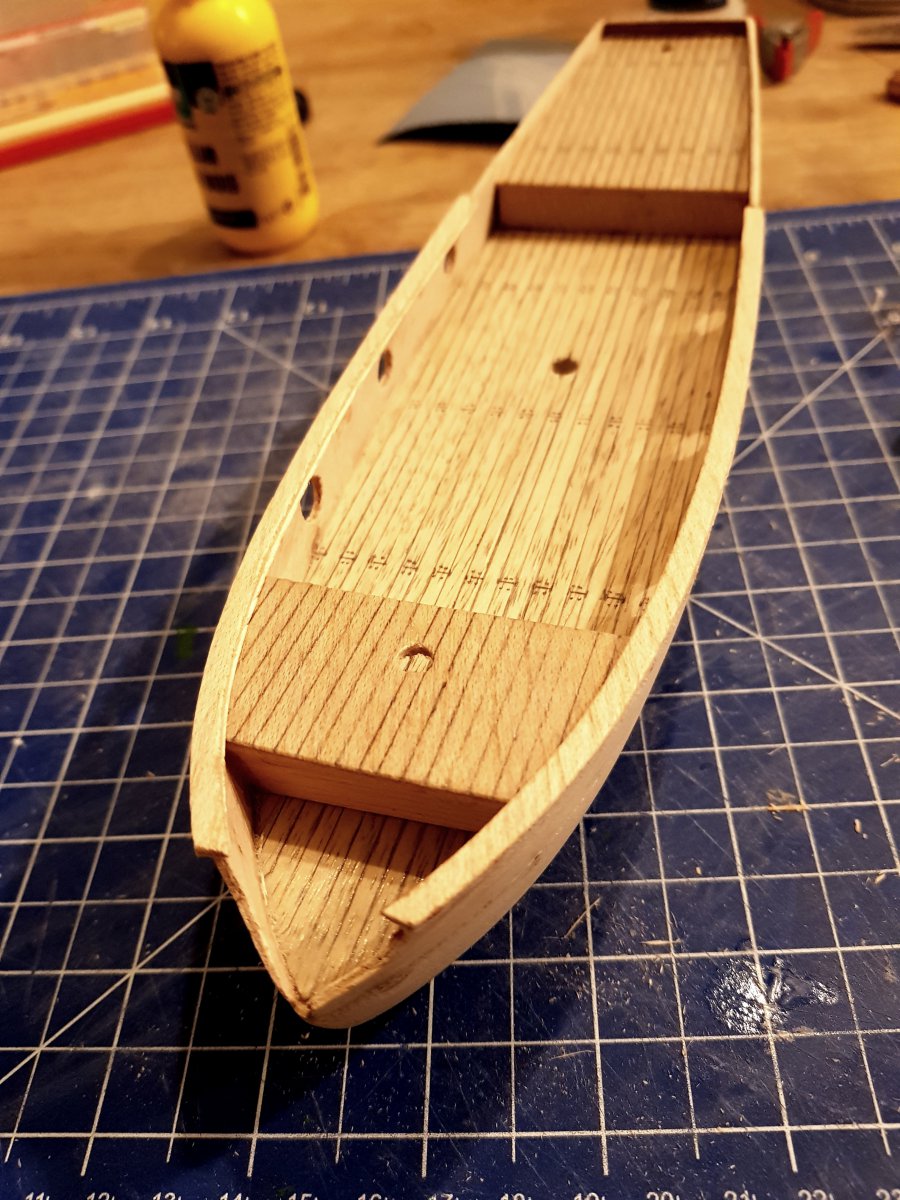

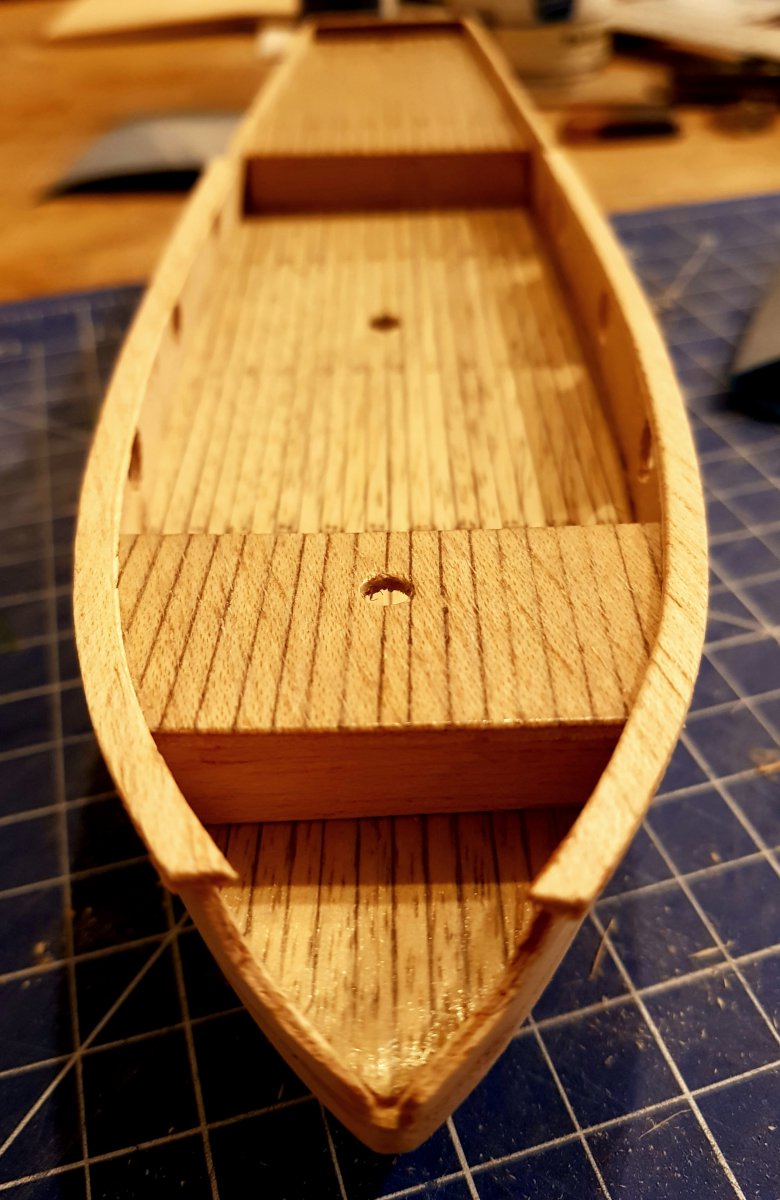

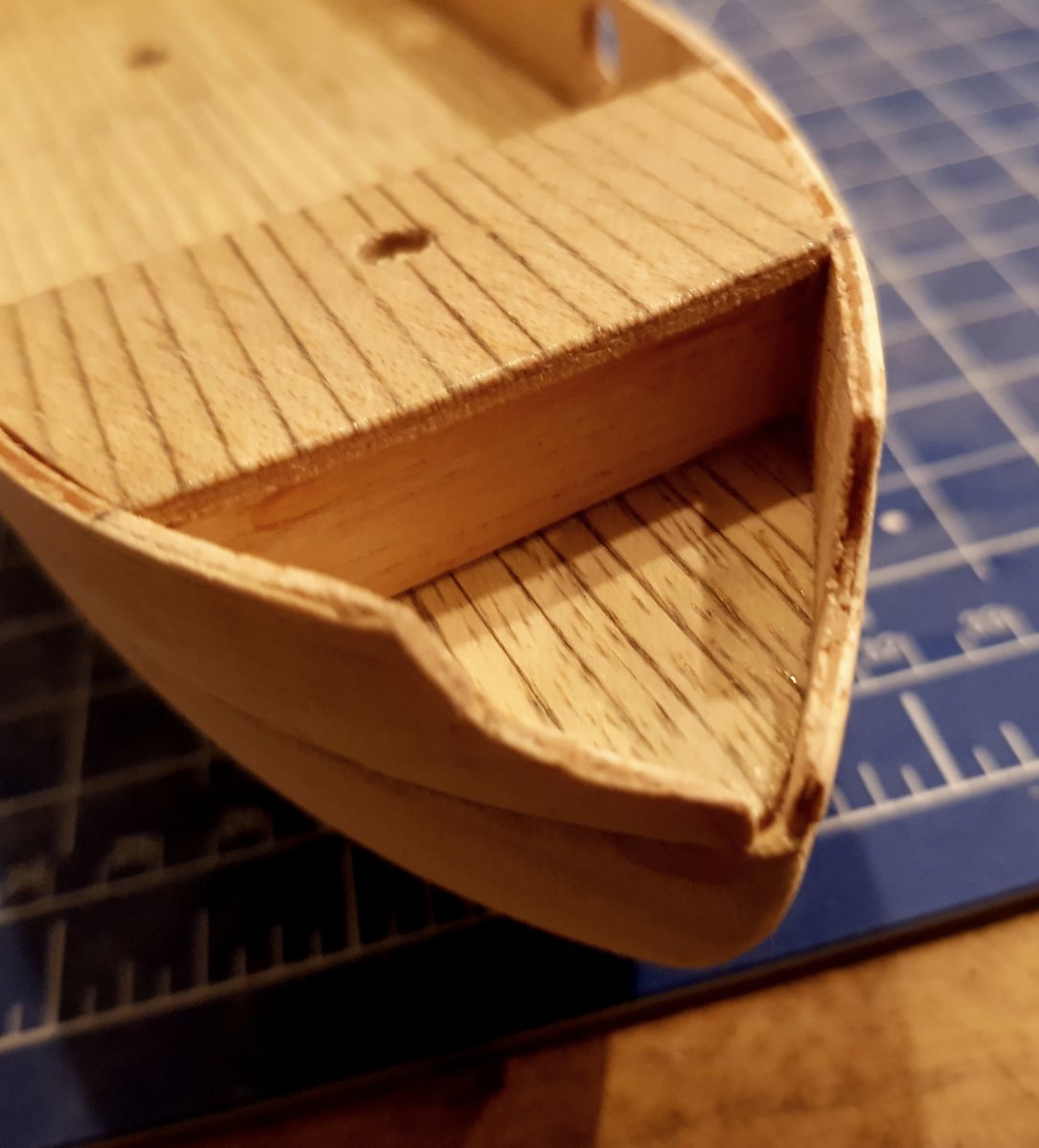

... en toen we toch bezig waren, en de kombuis weer schoon was na het eten, heb ik ook maar meteen de dekjes ingelijmd.

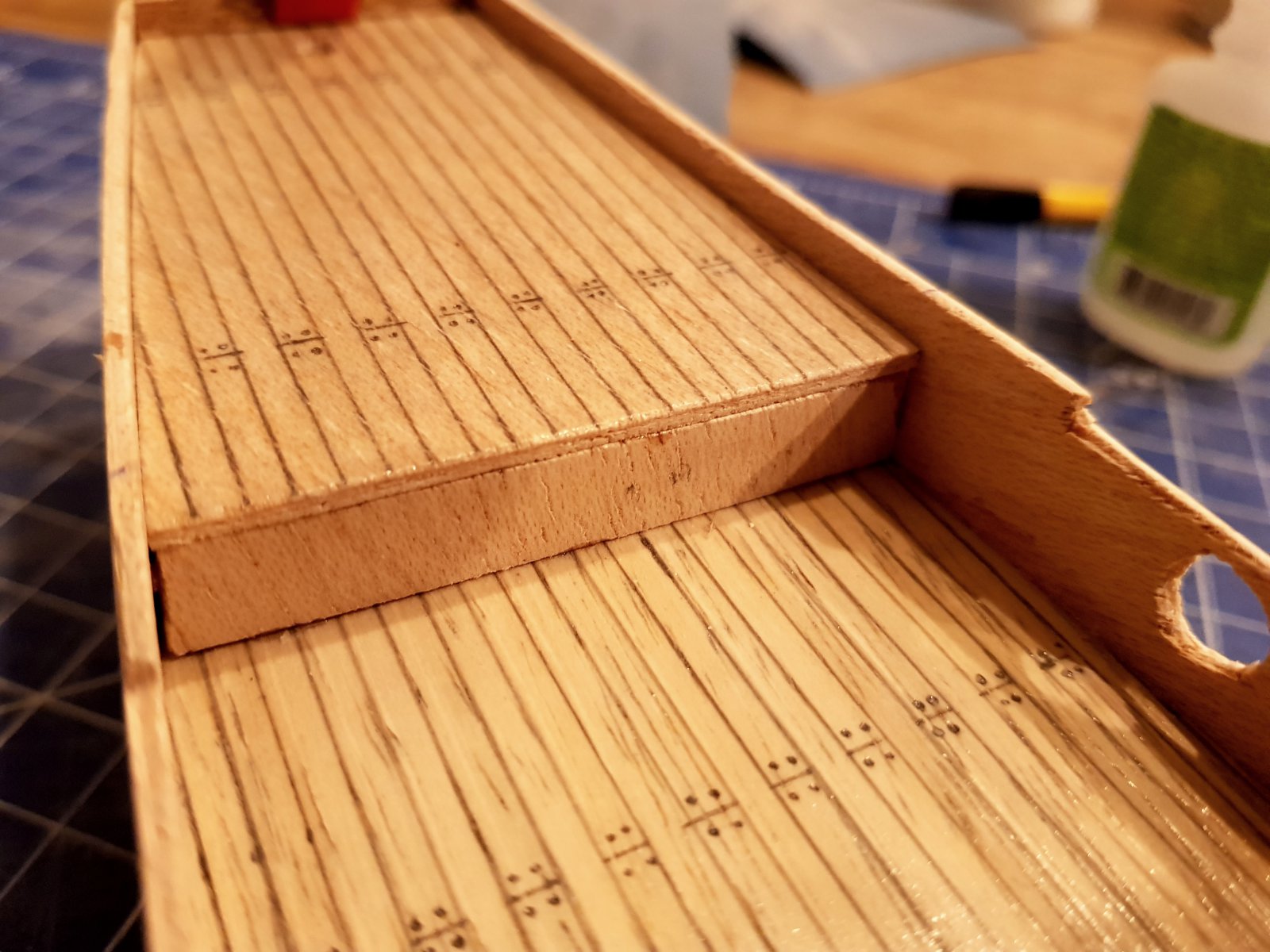

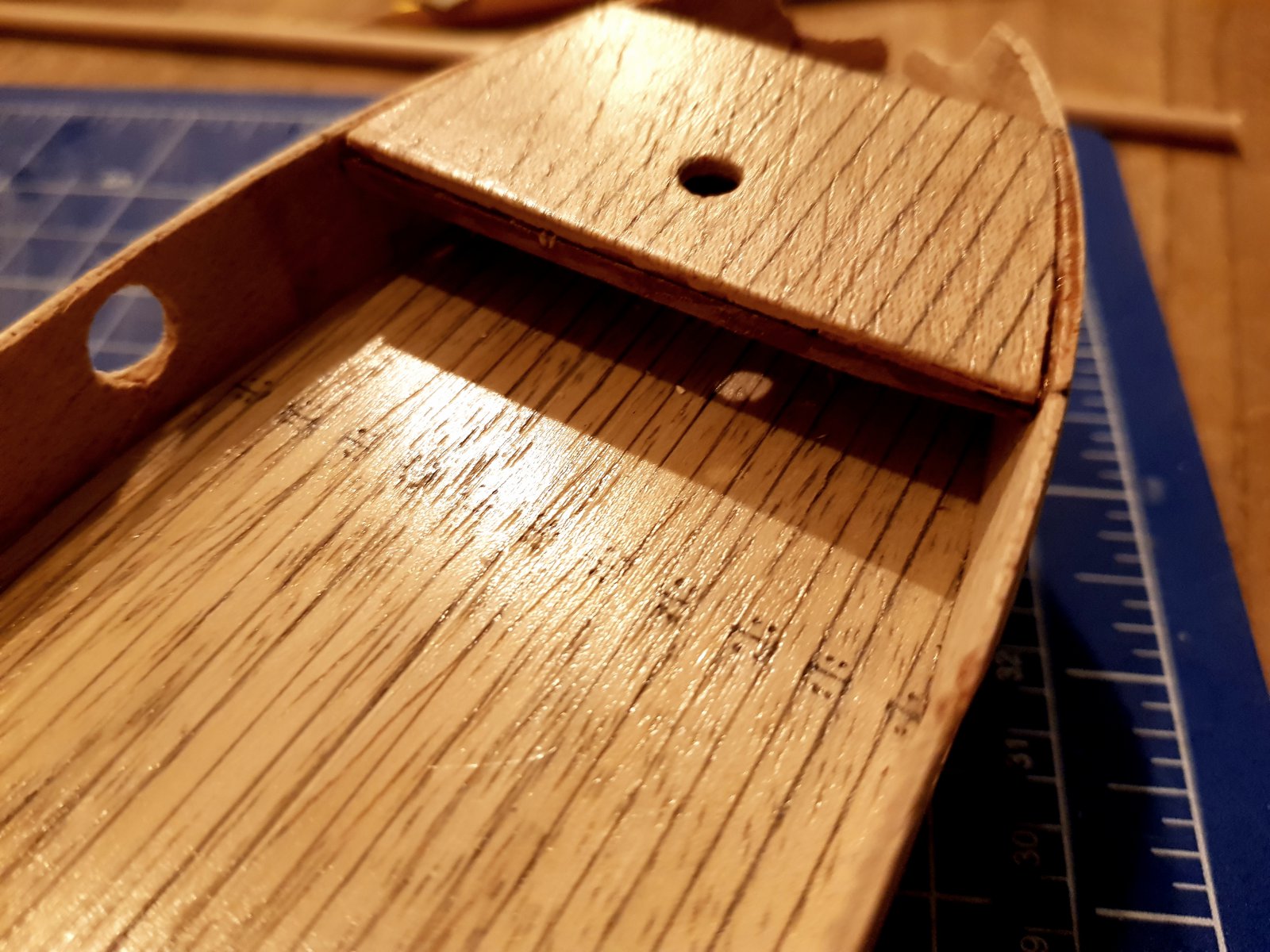

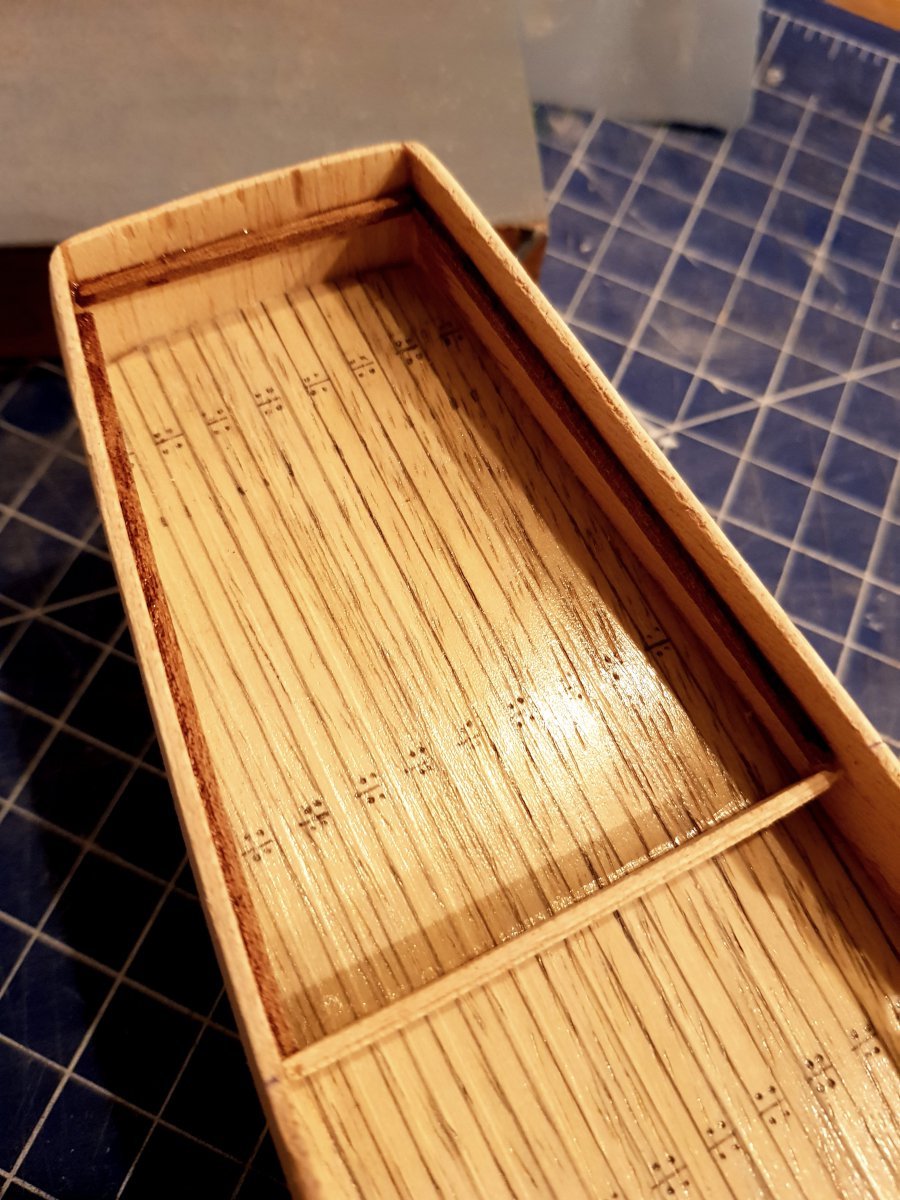

Er zat toch nog een spleet tussen het achterdekje en de achtersteven, dus daar heb ik een extra latje tegenaan gelijmd.

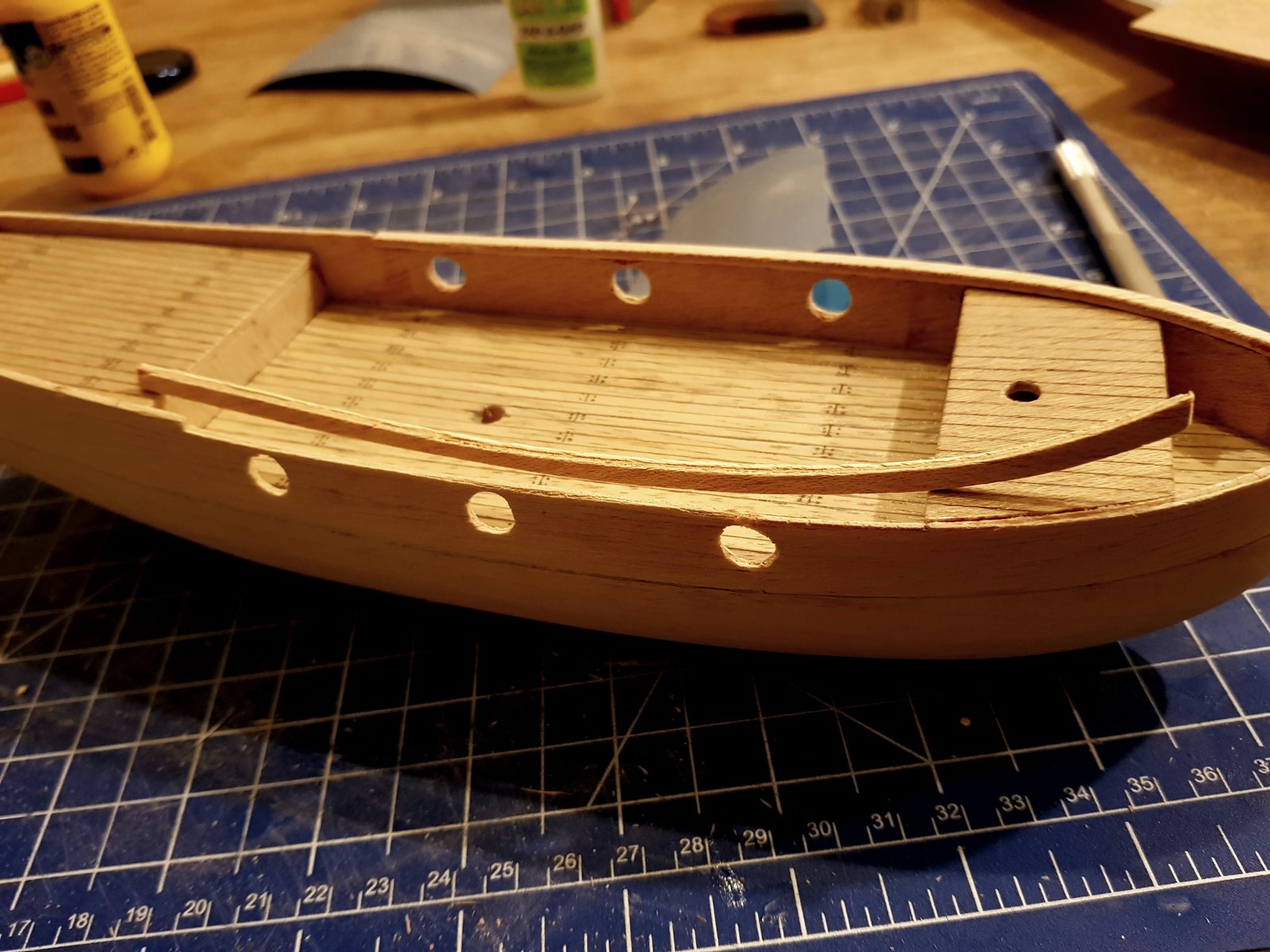

De voorste dolboorden (zo noemt de BB ze; rahouten ? EDIT: potdeksels) zijn op de verschansing geplaatst.

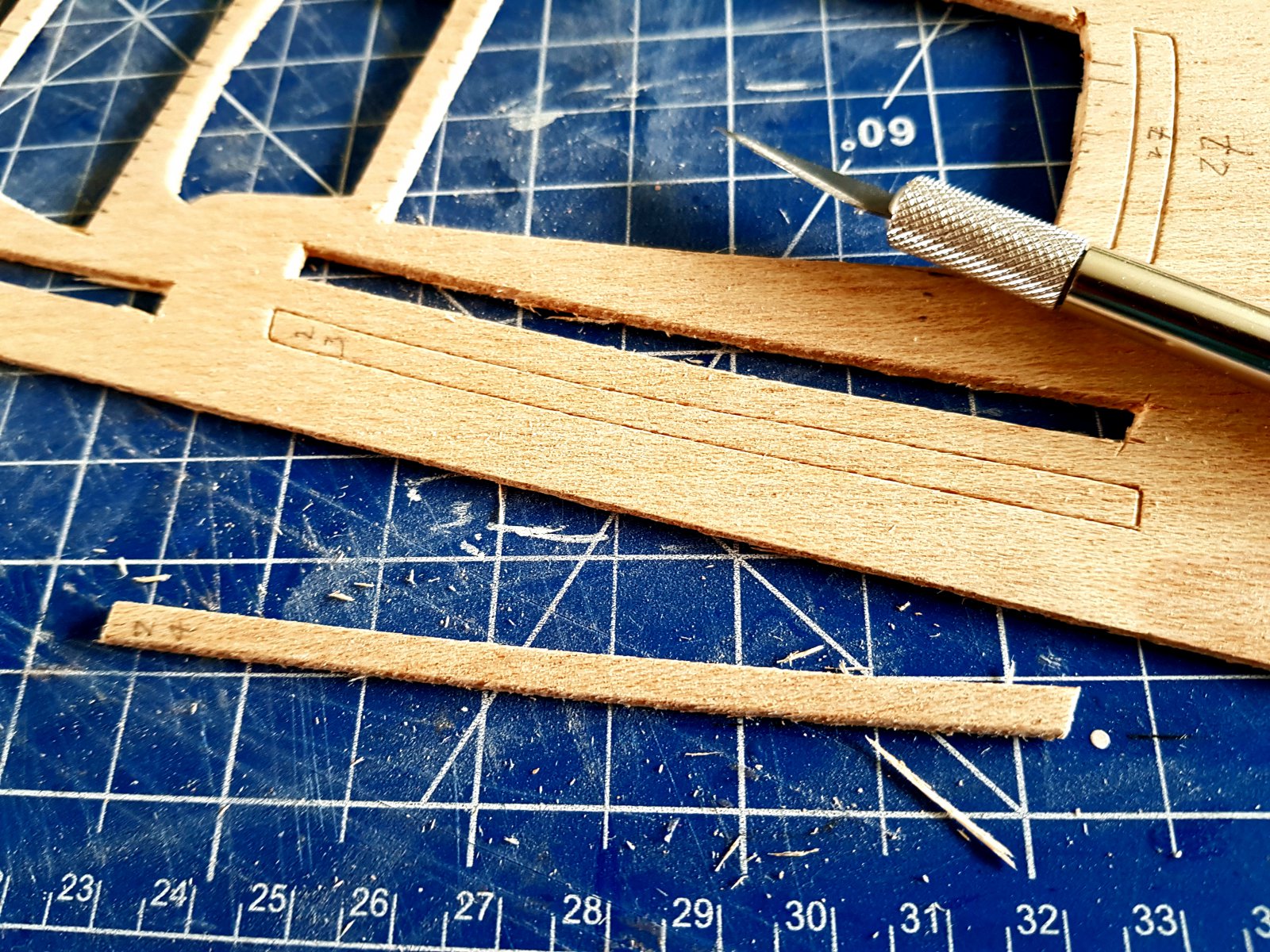

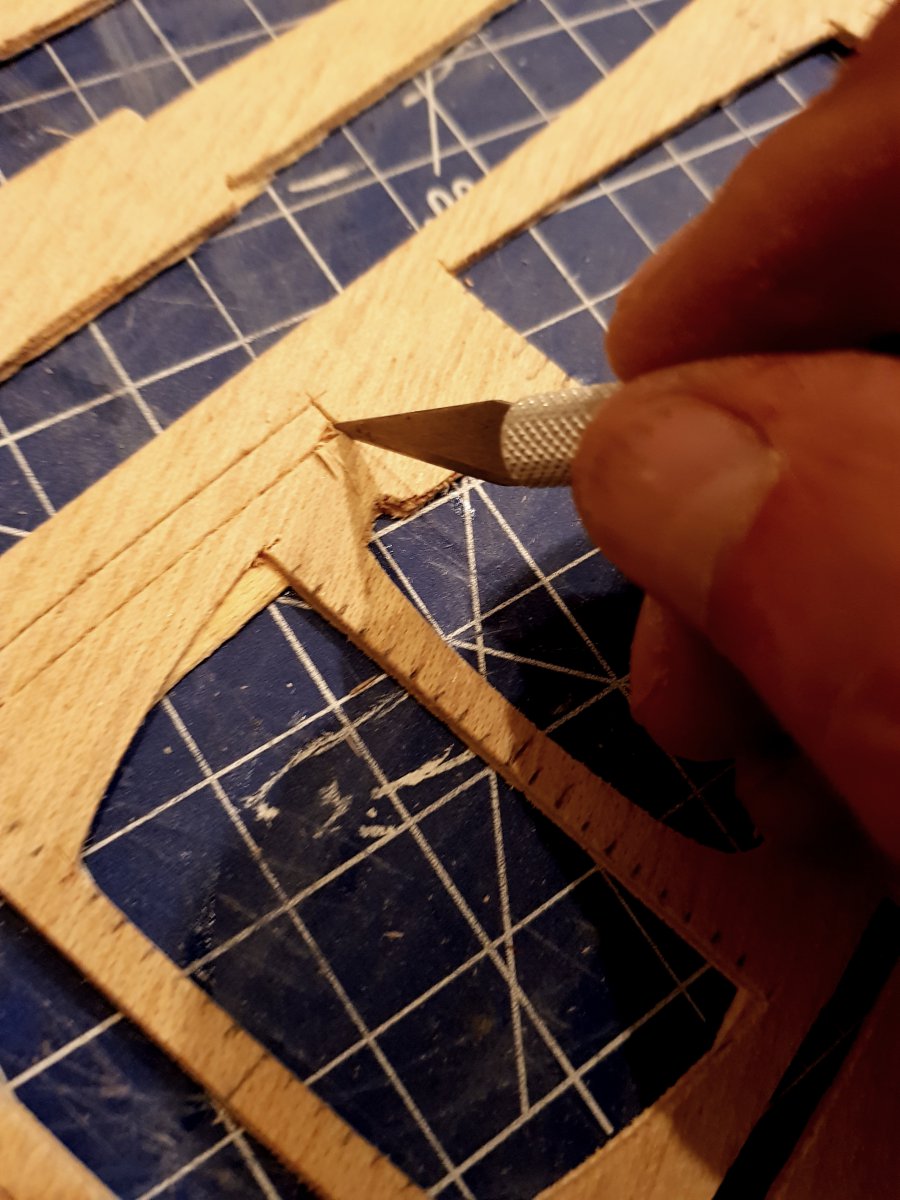

Al deze onderdeeltjes zijn voorgesneden, maar niet door en door gelaserd, dus ik moet ze een voor een uitsnijden. Het hout/triplex is van belabberde kwaliteit, dus ik moet dat heel voorzichtig doen.




Het wordt alweer een fraai bootje. Heerlijk om de 'magic' onder je handen te zien gebeuren !



Begint inderdaad een aardig schuitje te worden zo Cyril



je maakt er een leuk scheepje van Cyril.

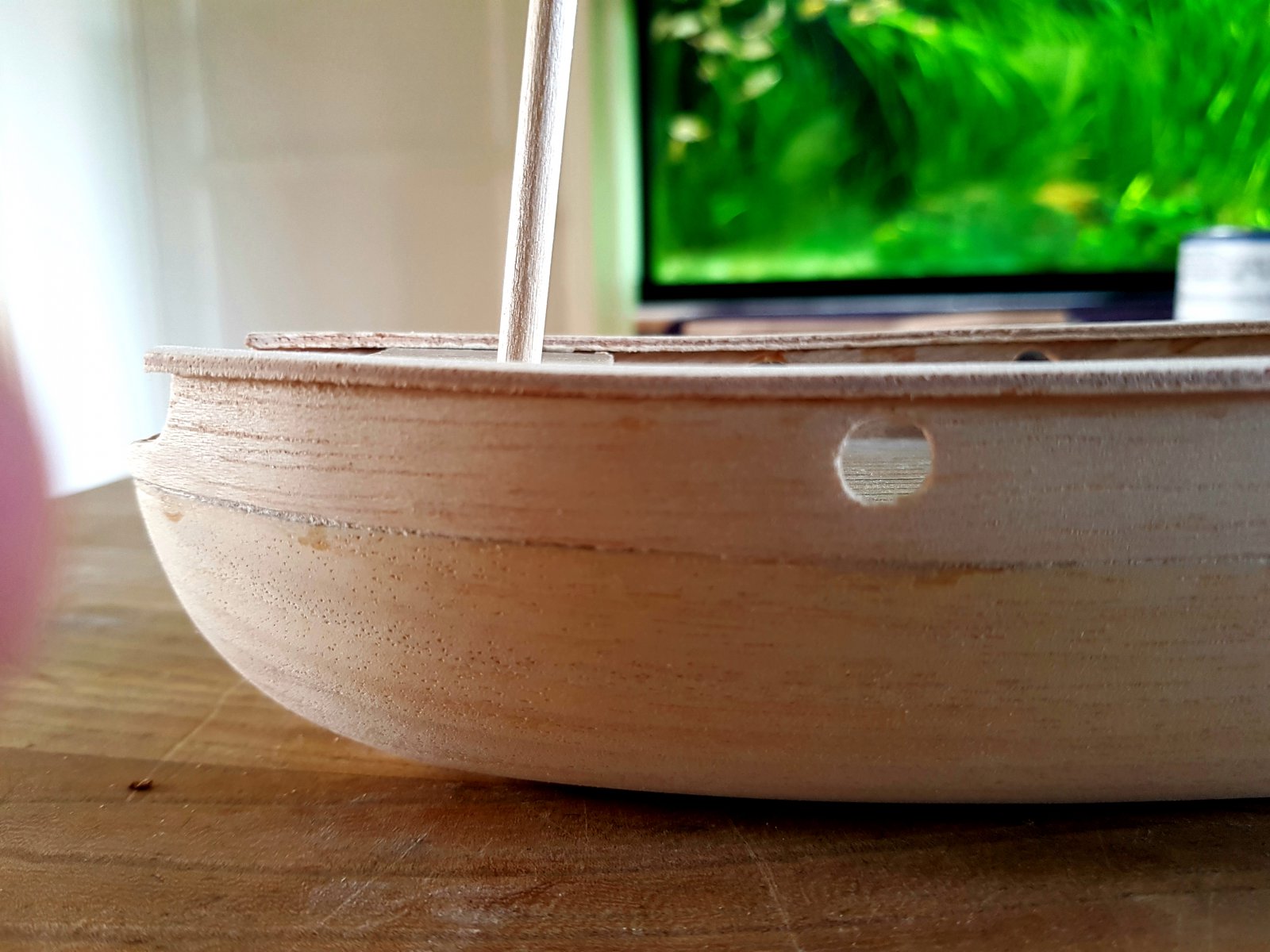

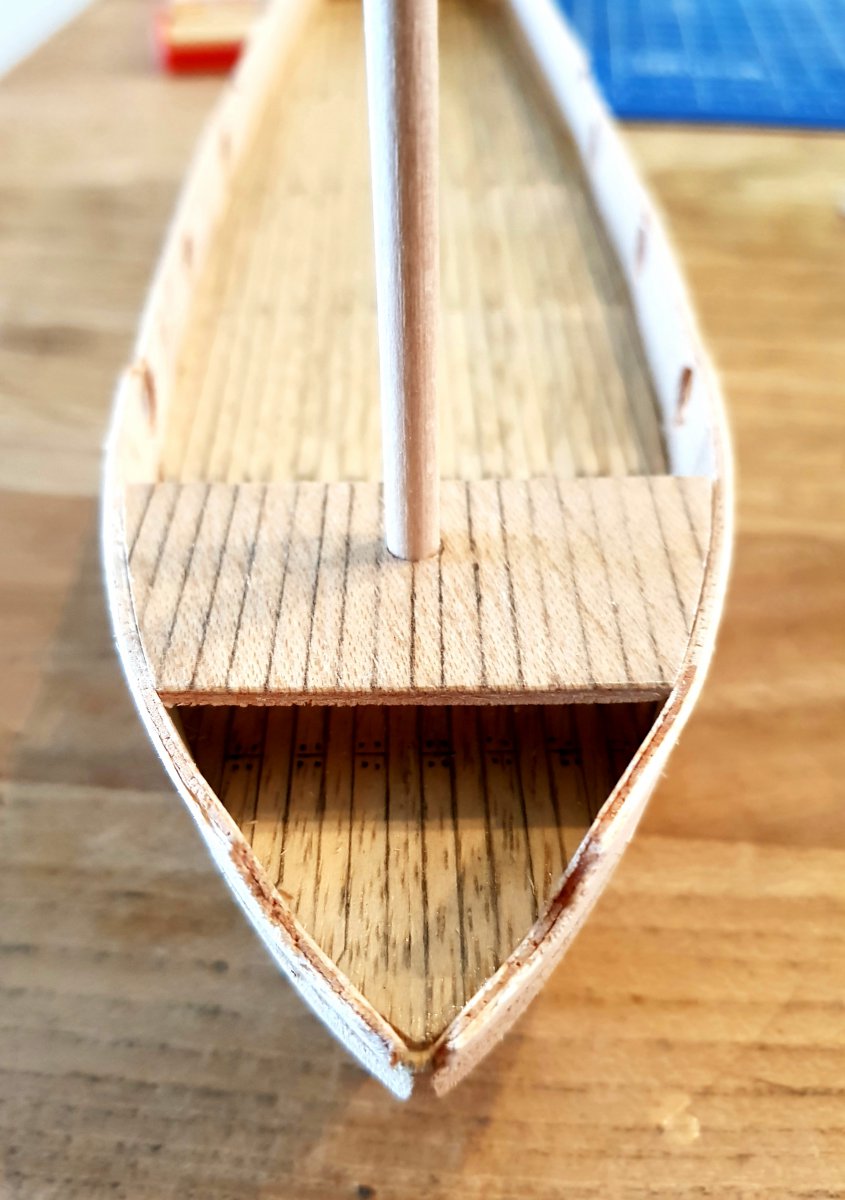

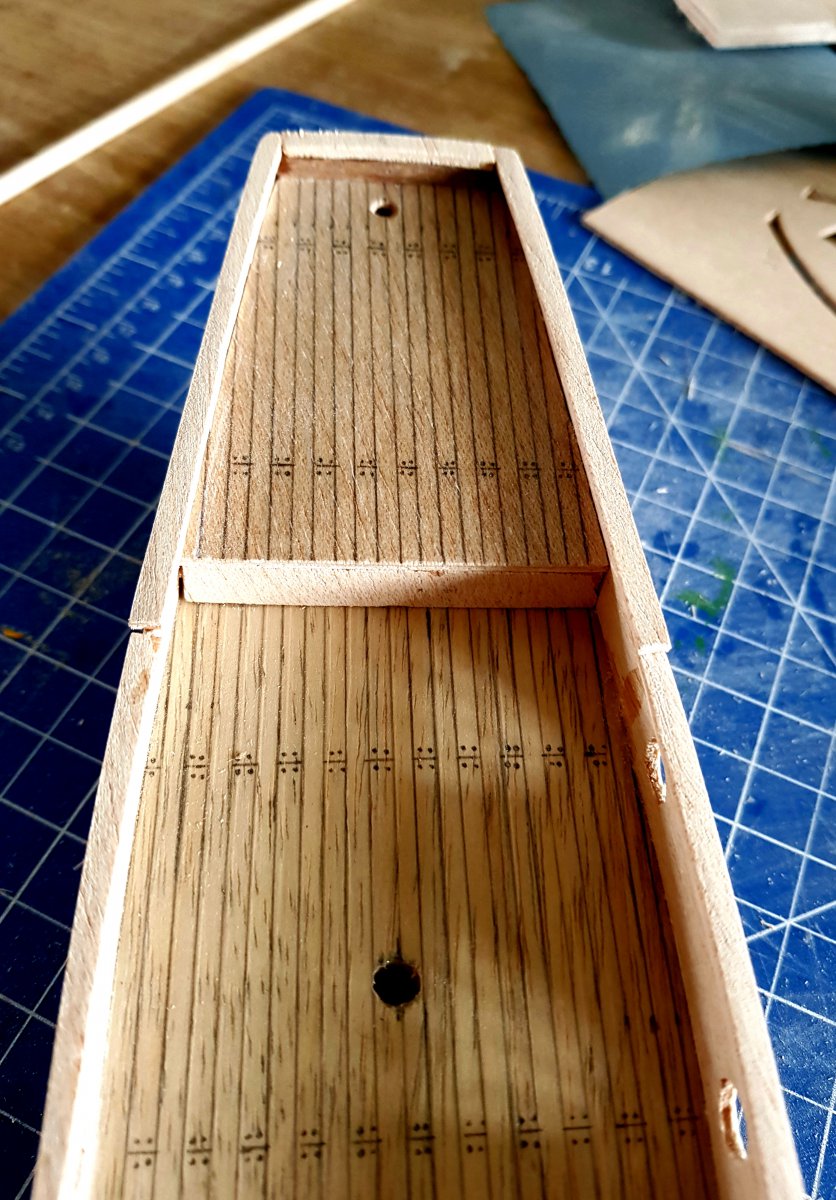

Ondanks al het gemeet om het voordekje zo te plaatsen dat de gaten voor de mast uitgelijnd zijn, staat deze toch scheef. Hij moet echt 90 graden staan volgens de BB. Ik denk erover om het onderste gat via het bovenste onder de kolomboor wat uit te boren. Dat zie je als het schip klaar is toch niet. Dat mket dan wel heel voorzichtig, om het bovenste gat niet kapot te breken met de boor.
Of zijn er andere manieren (behalve het hele dekje weer losmaken) ? Ik zou ook de onderkant van de mast op de goede plek (dus half naast het onderste gat) op het dek kunnen lijmen ?



Als de mastdoorvoer door het onderste gat niet zichtbeer ik kan je ook aan de onderzijde van de mast (achterzijde) enkele mm afhalen.
Nog een optie is het bovenste gat een mm naar voor uitvijlen, normaal moet je nog een mastring voorzien met een iets grotere diameter, die de kleine opening aan de achterzijde zal afdekken.
Of een combinatie van voorgaande



Kijk, dat zijn weer bruikbare tips ! Daar was ik zelf nog niet opgekomen. Als ik andere verslagen zie, dan voel ik me bij zo iets echt een piepgroene beginner ... maar ik kom er wel !

Het gat onder het dek is amper zichtbaar. De ruimte is wel open, maar zeer laag, en het gat zit daar ergens in.
Er zit geen mastring in de kit, maar die is wel te maken. Staat nog sjiek ook !

Bedankt !

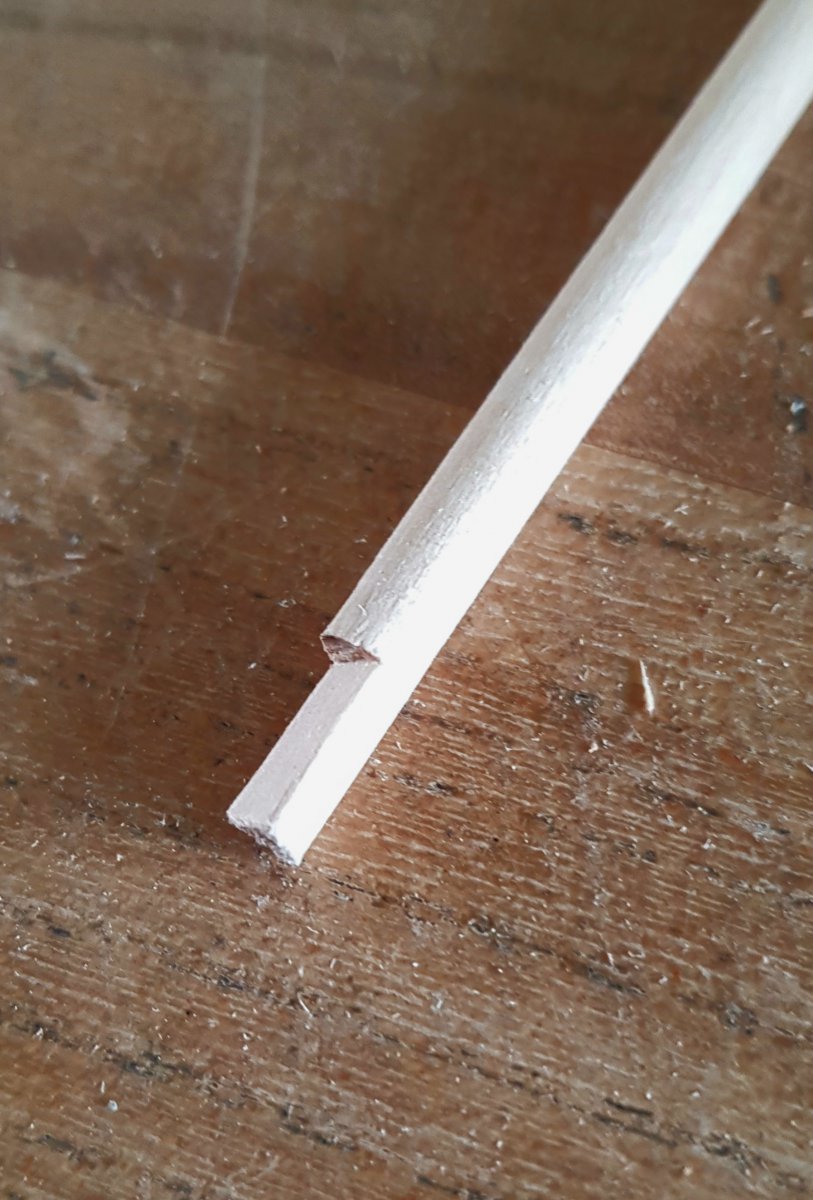

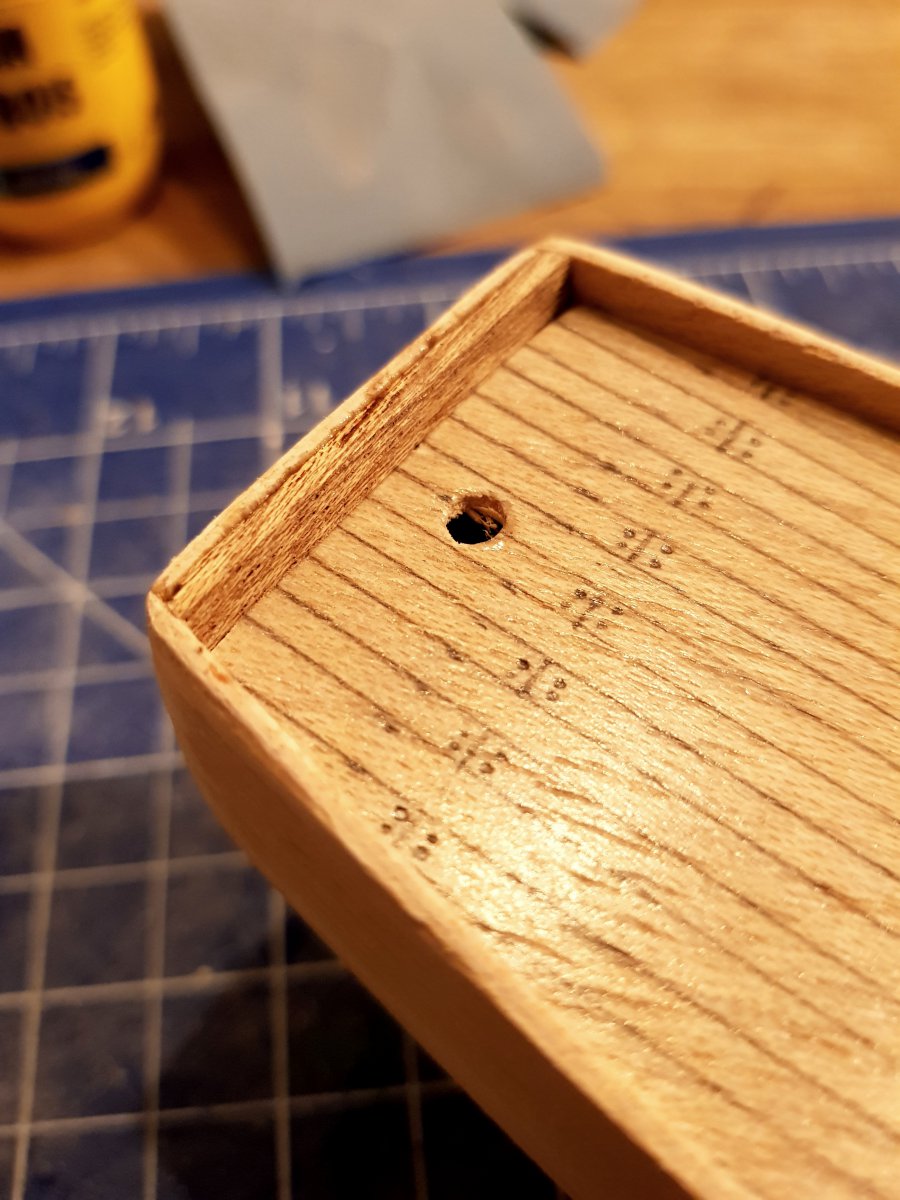

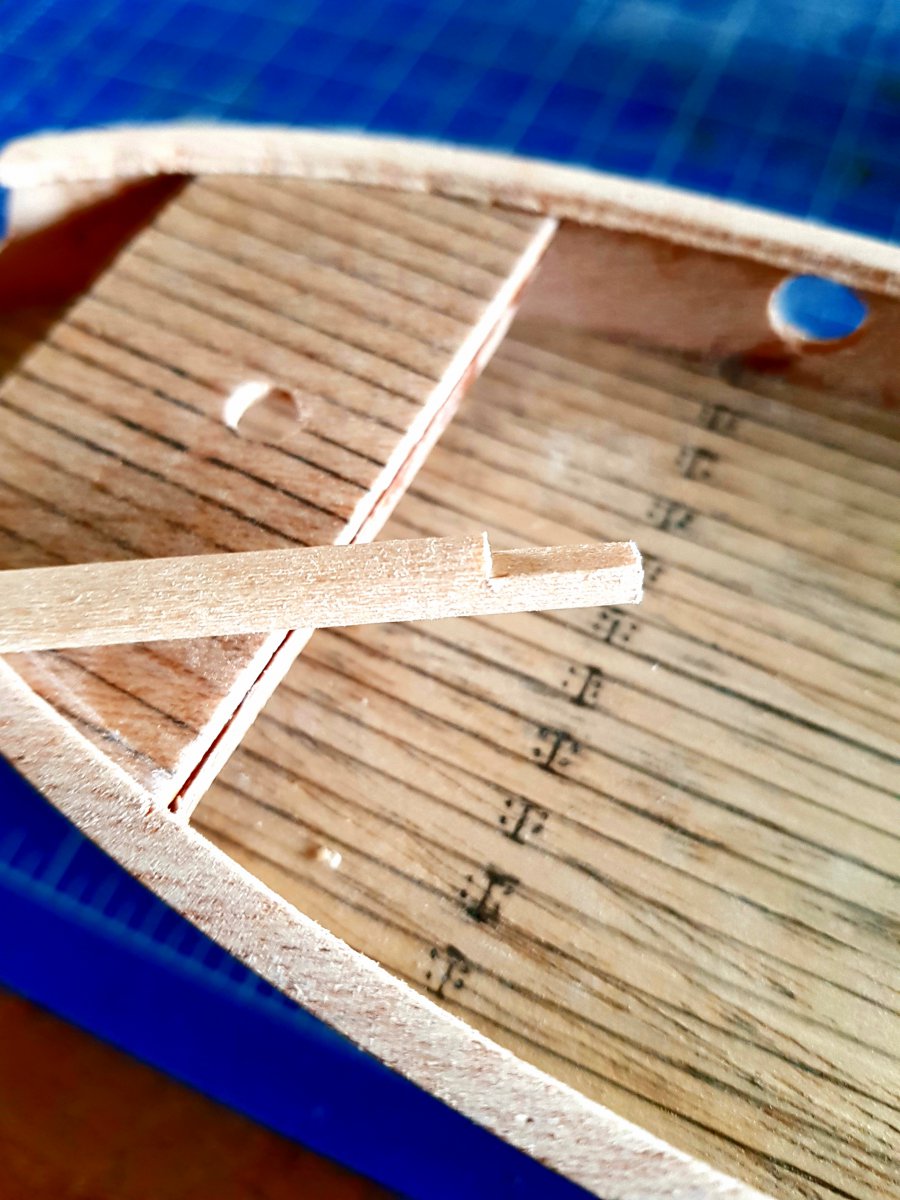

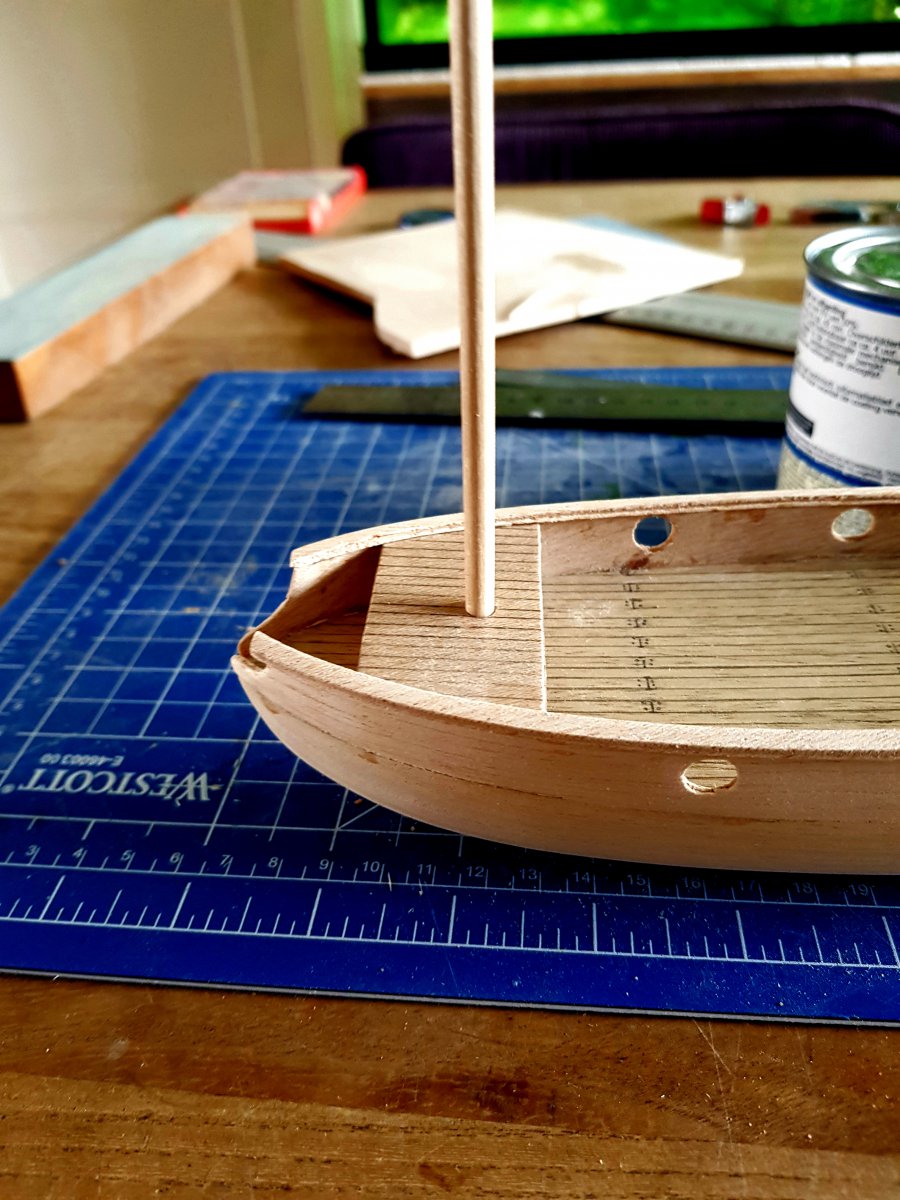

Met dank aan @Herby63 staat de mast weer recht. Misschien heb ik iets te ruim weggesneden, maar als de mast later is vastgelijmd zit ie gewoon goed vast !

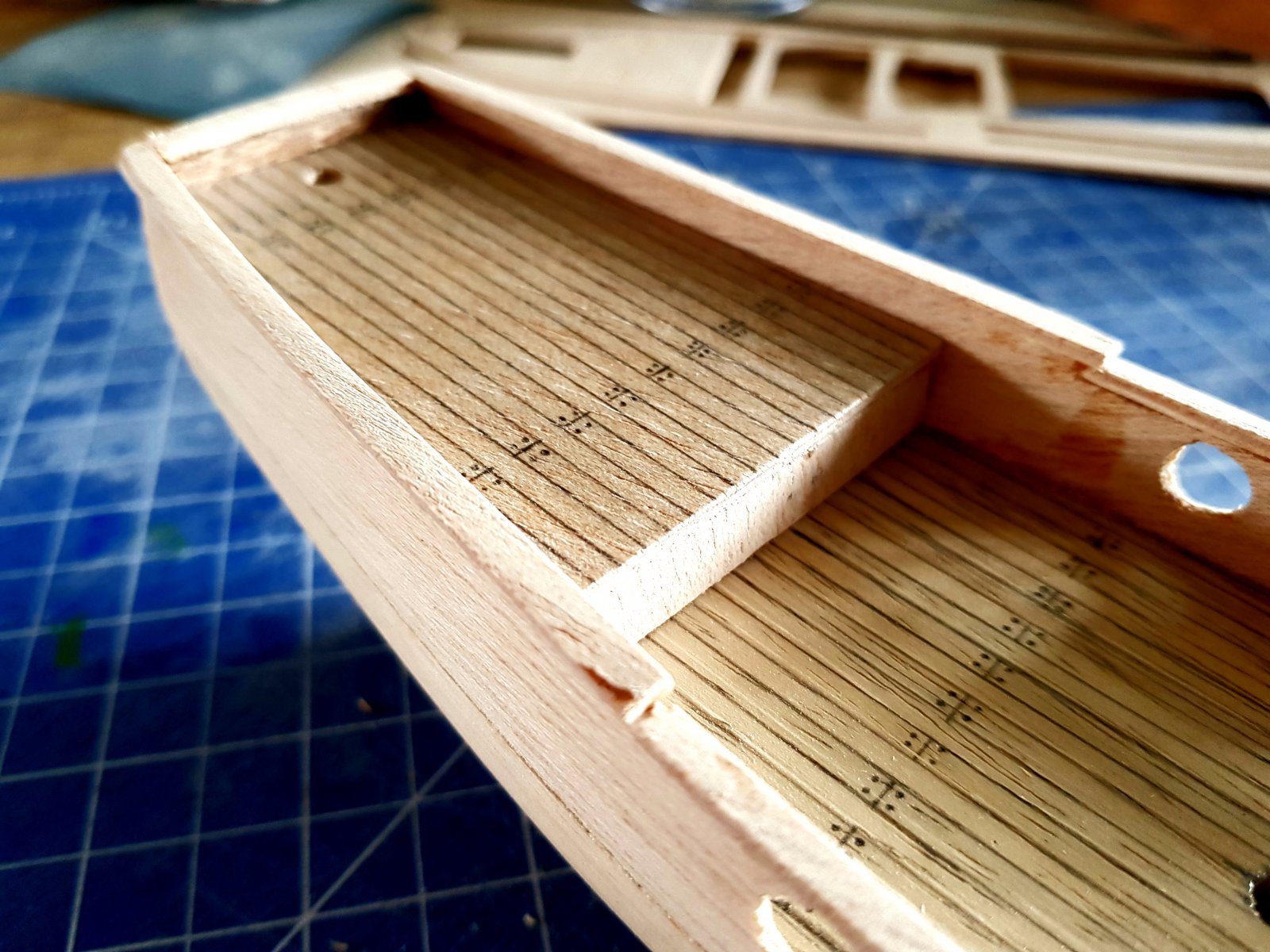

De potdeksels langs het achterdek:

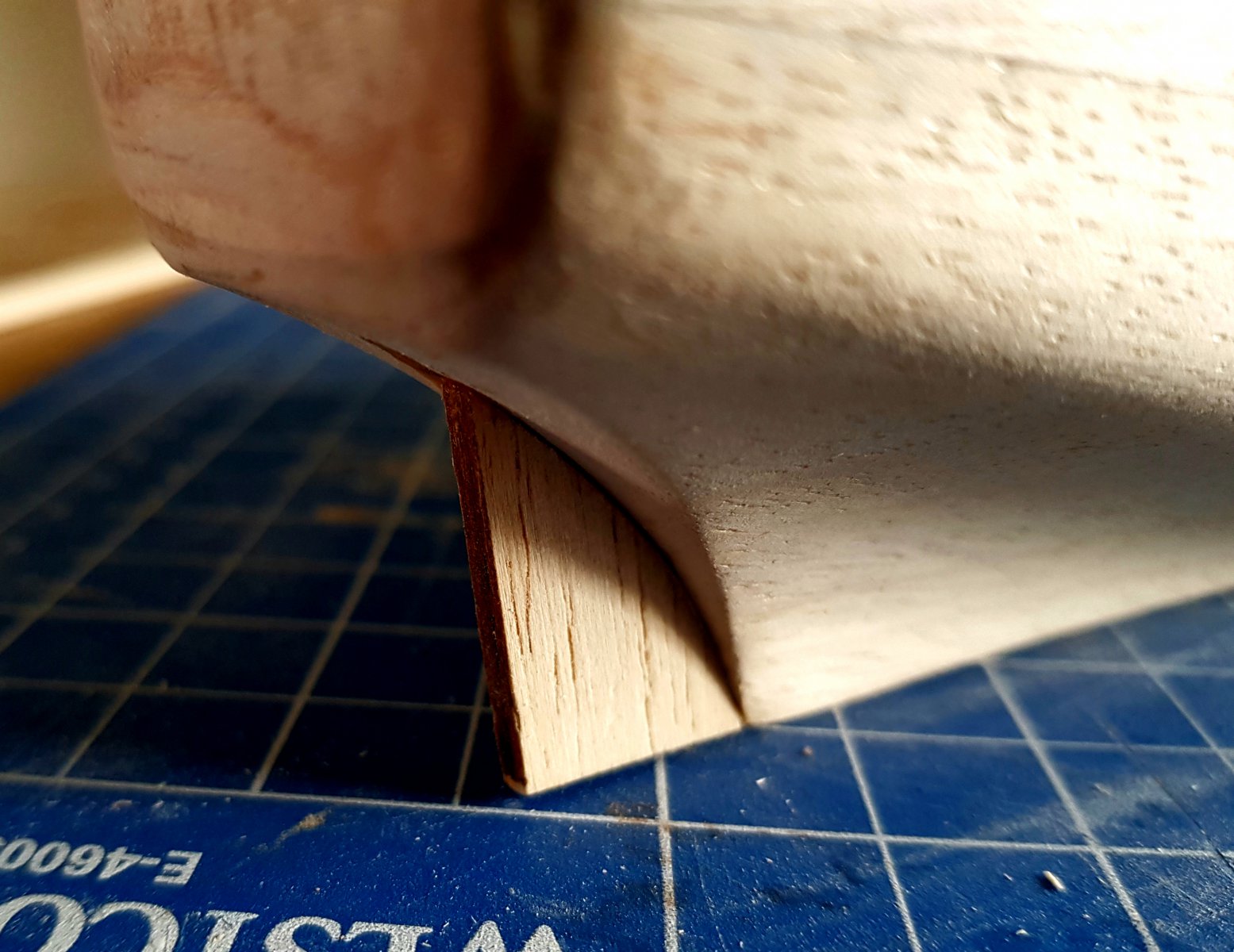

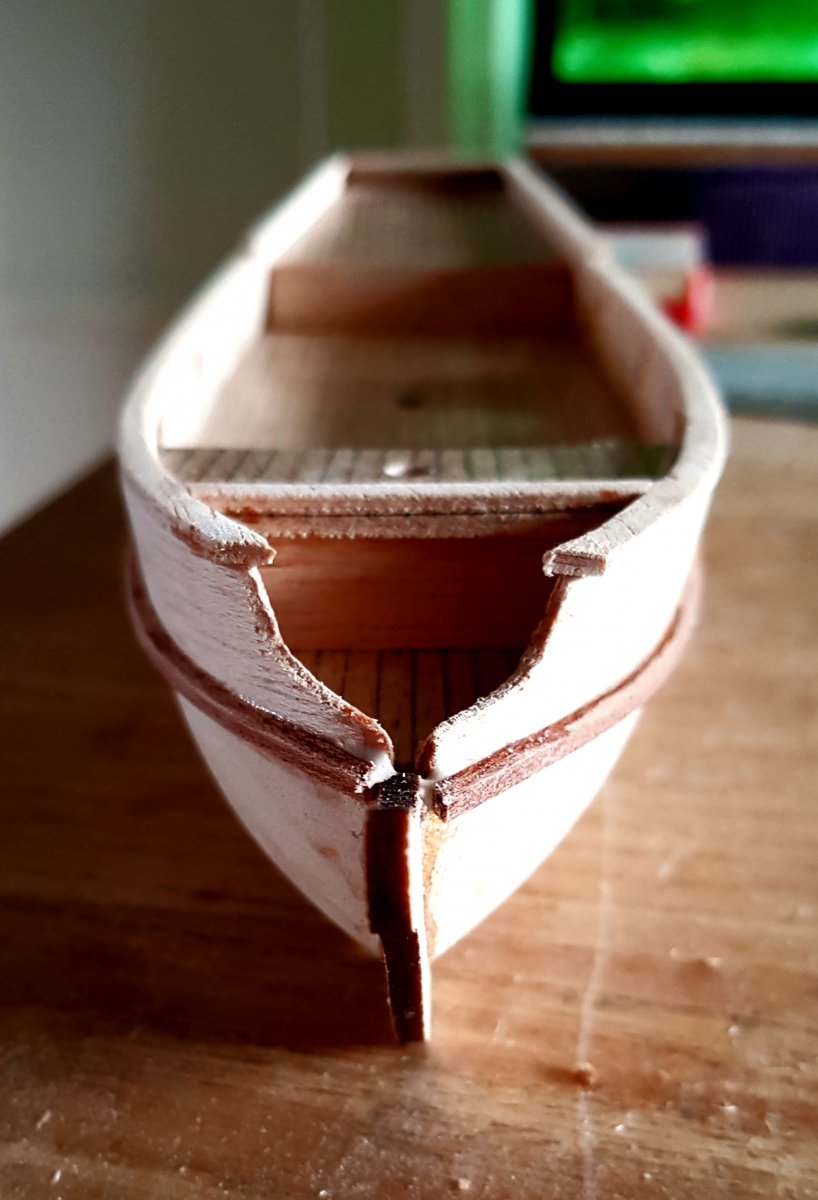

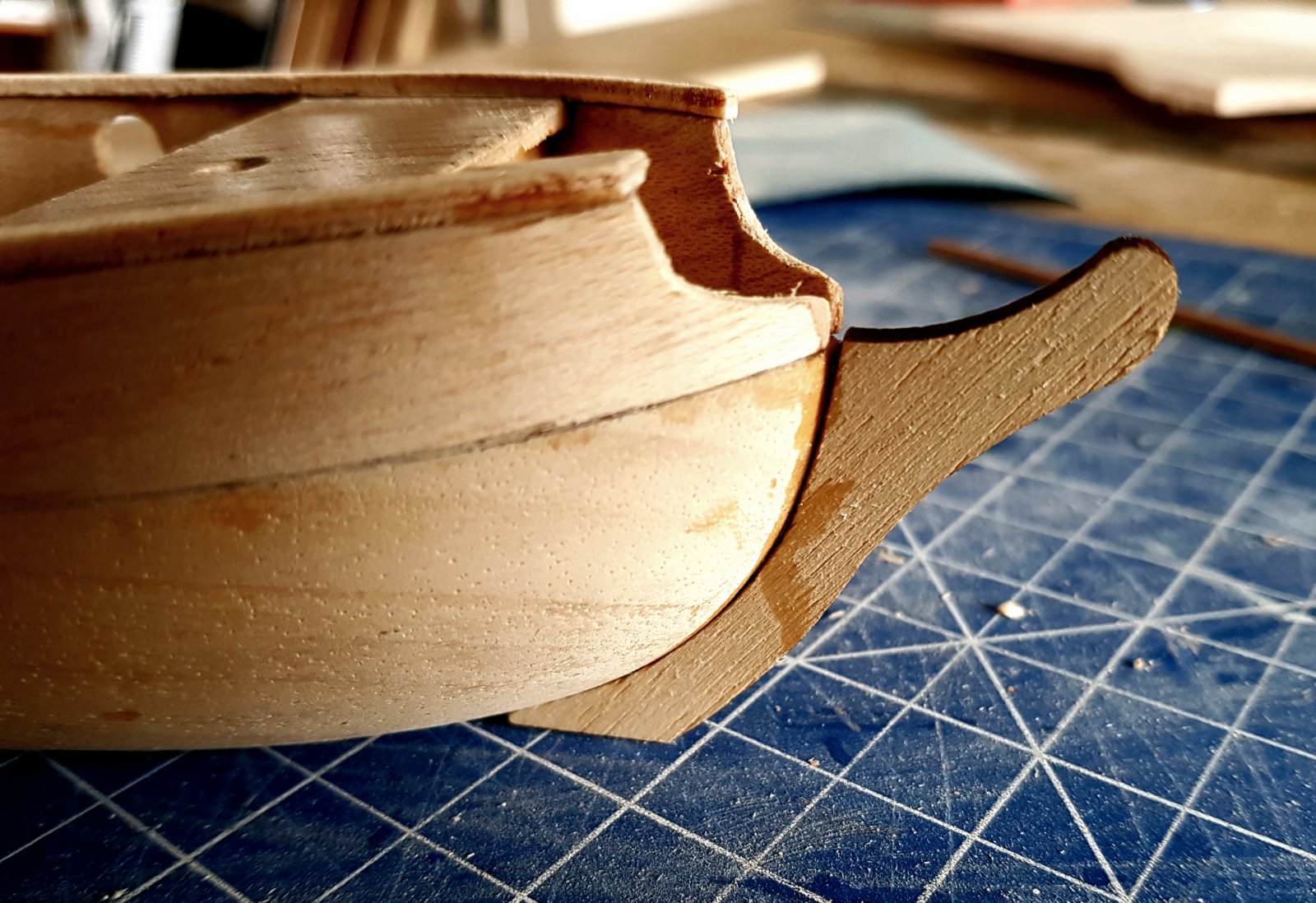

Boeg en kiel op maat geschuurd (die pasten niet meteen) en op de romp gelijmd. Er moet nog wel een spleet worden opgevuld hier en daar ...

Er komt onder het schip ook nog een kiel, maar die komt later wel, want het schip staat nu stevig op de platte bodem.

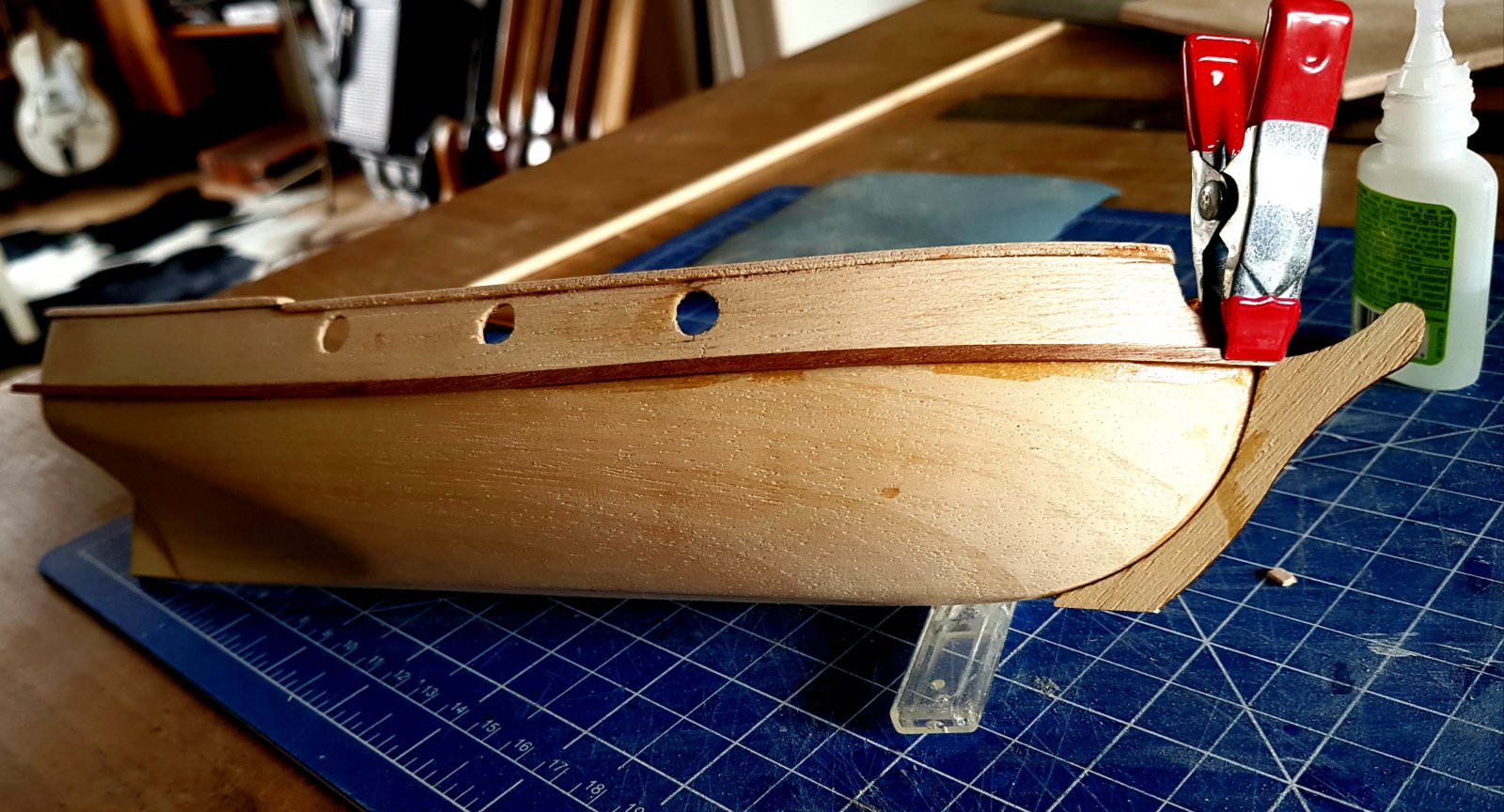

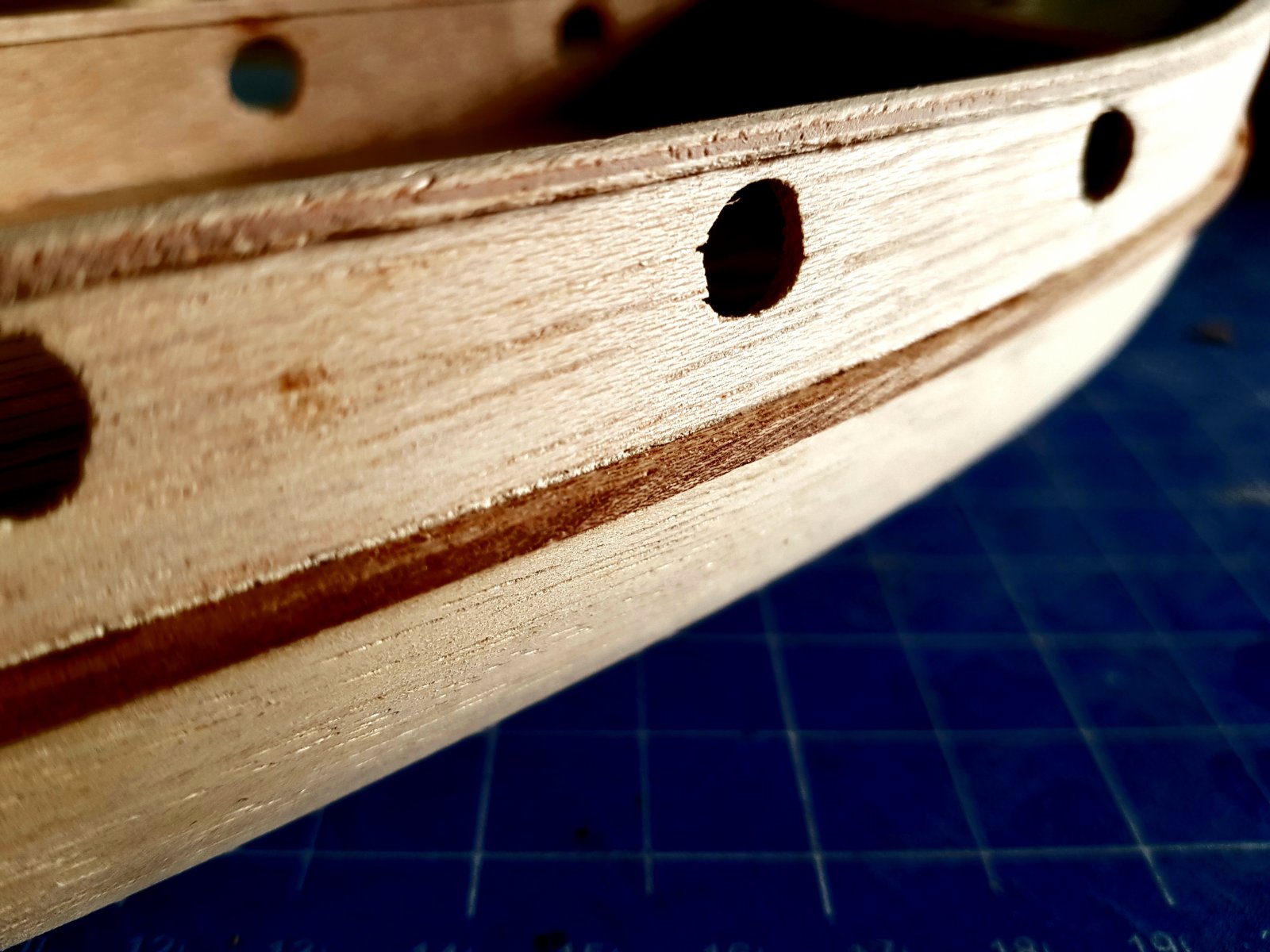

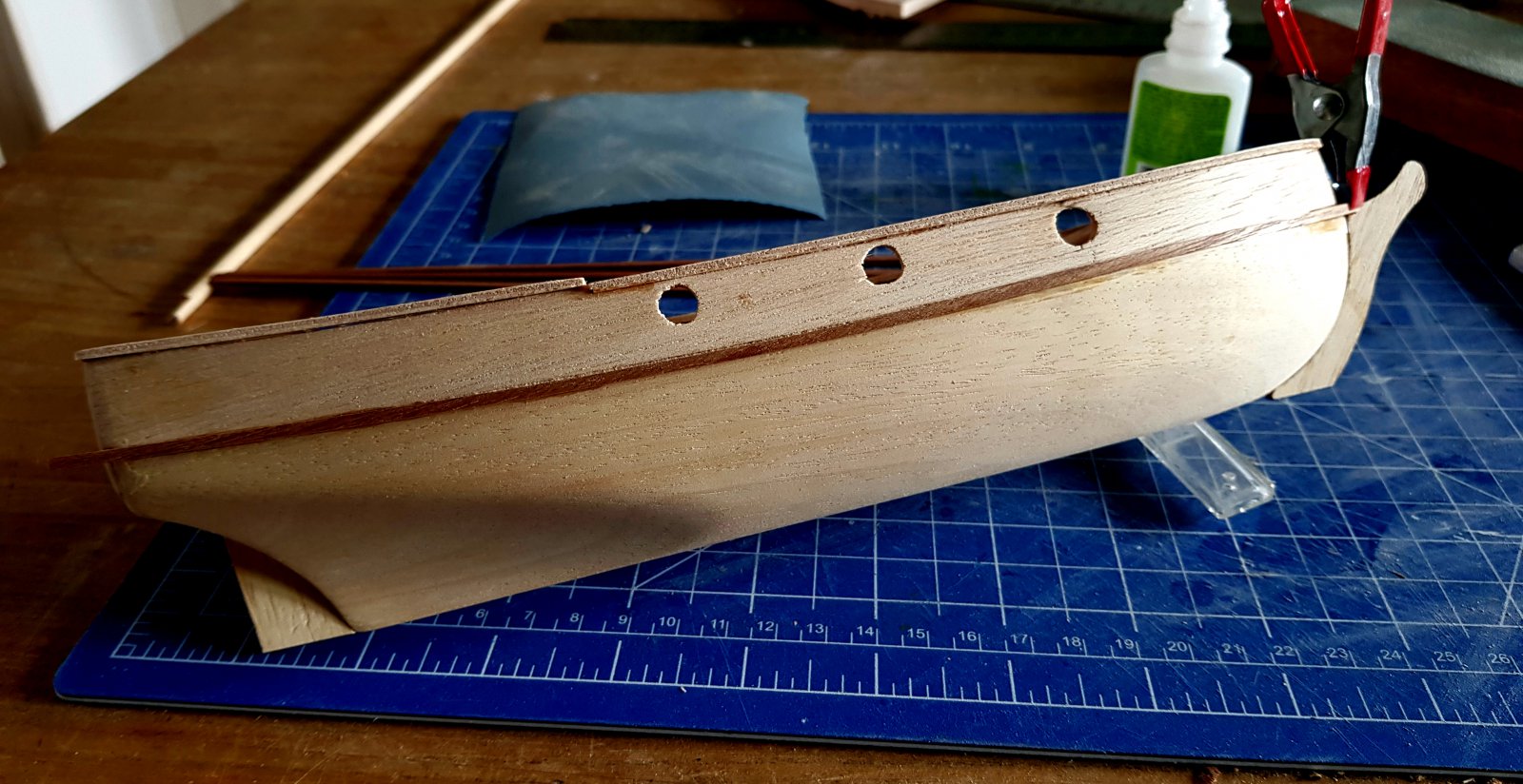

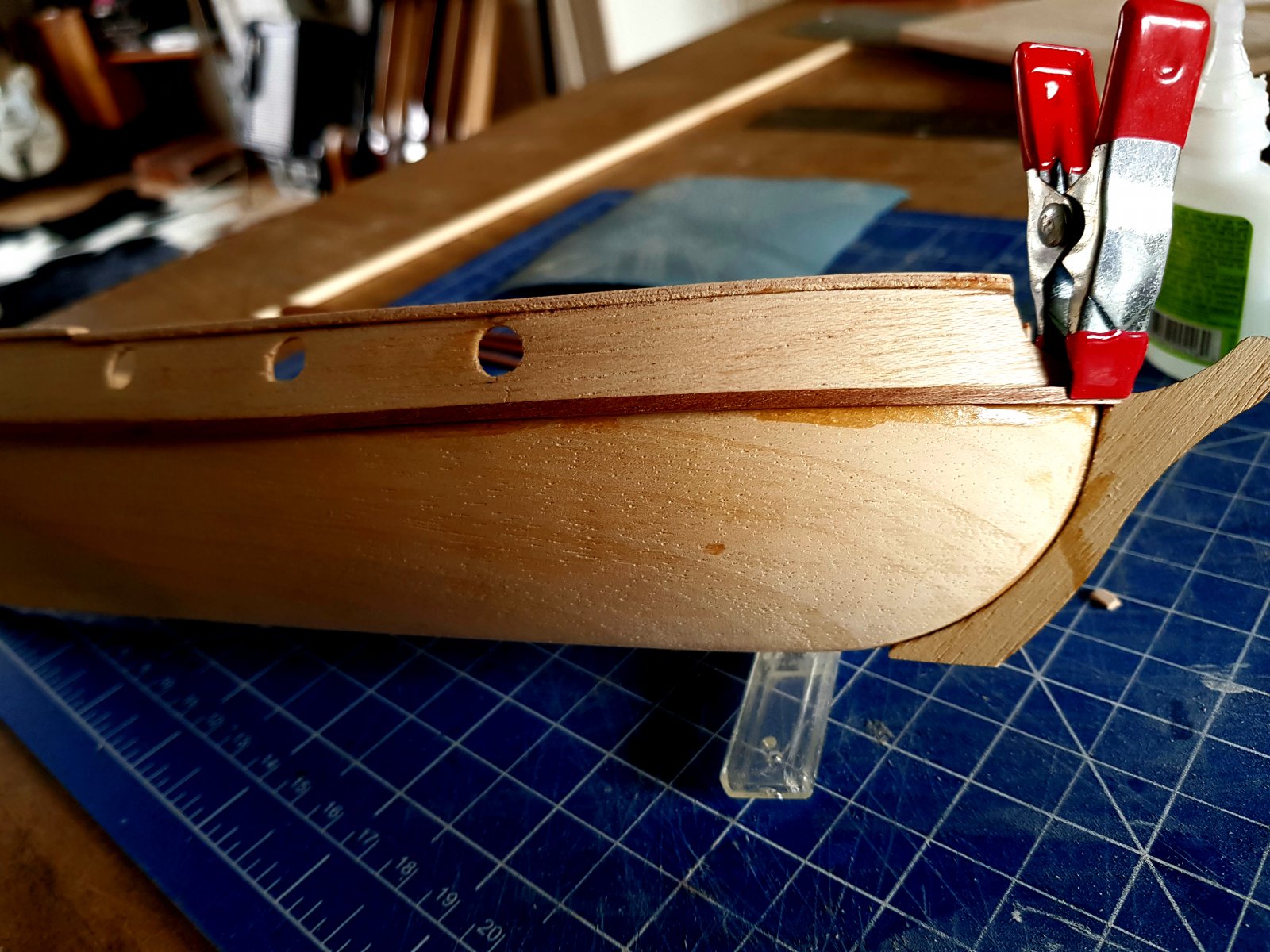

Het eerste rahout langs de romp zit vastgelijmd. (Ik was even in de war met de namen ... dit is het rahout) En die planken boven op de verschansing heten potdeksel. Daar komen op het voor- en achterdek nog hekjes op.

Er komt later nog een zelfde strip (berghout ?) langs de romp, onder deze.

En ja ... ik heb weer behoorlijk gekliederd met de lijm ... maar de romp wordt helemaal geverfd, niet gebeitst.

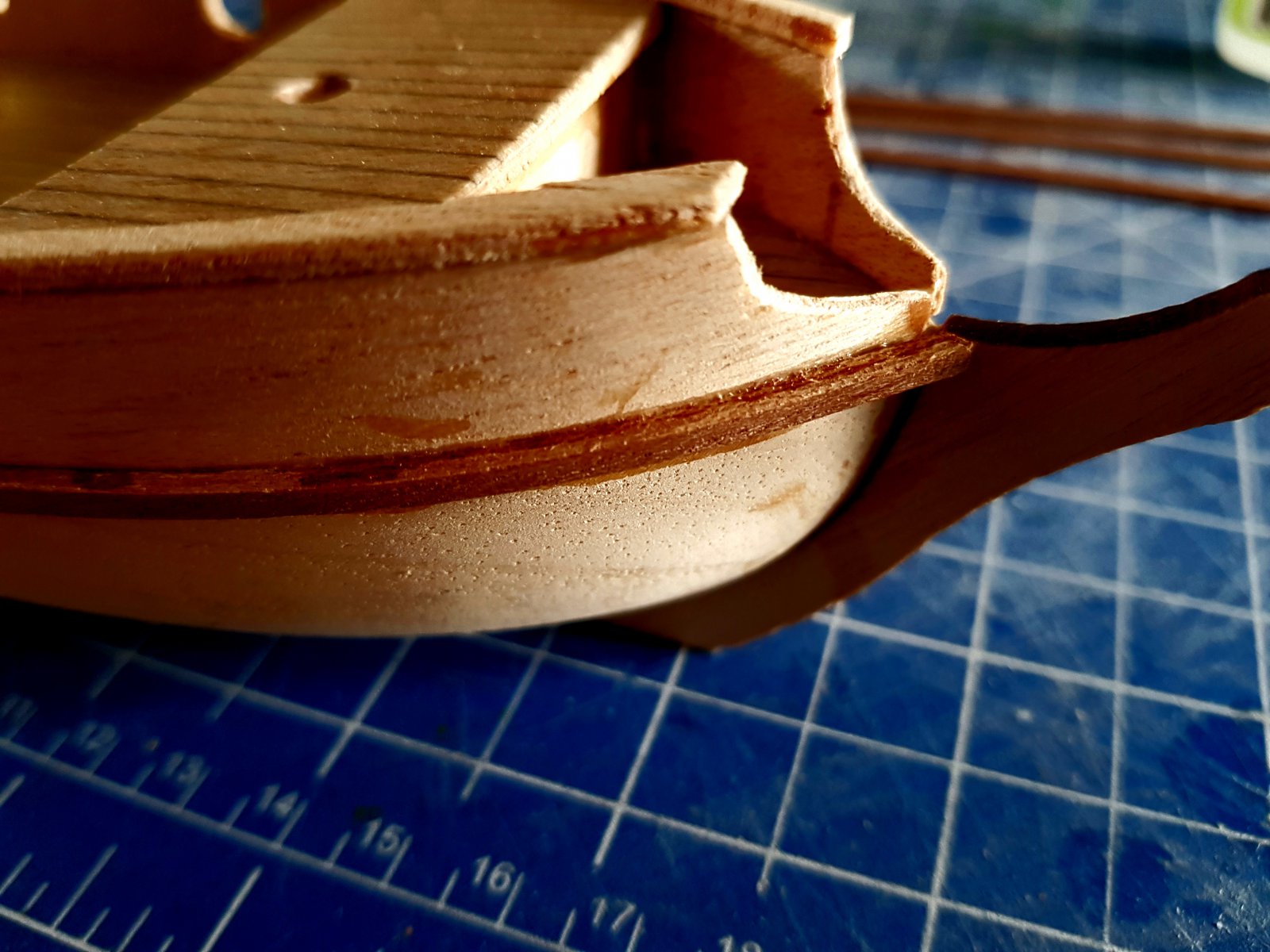

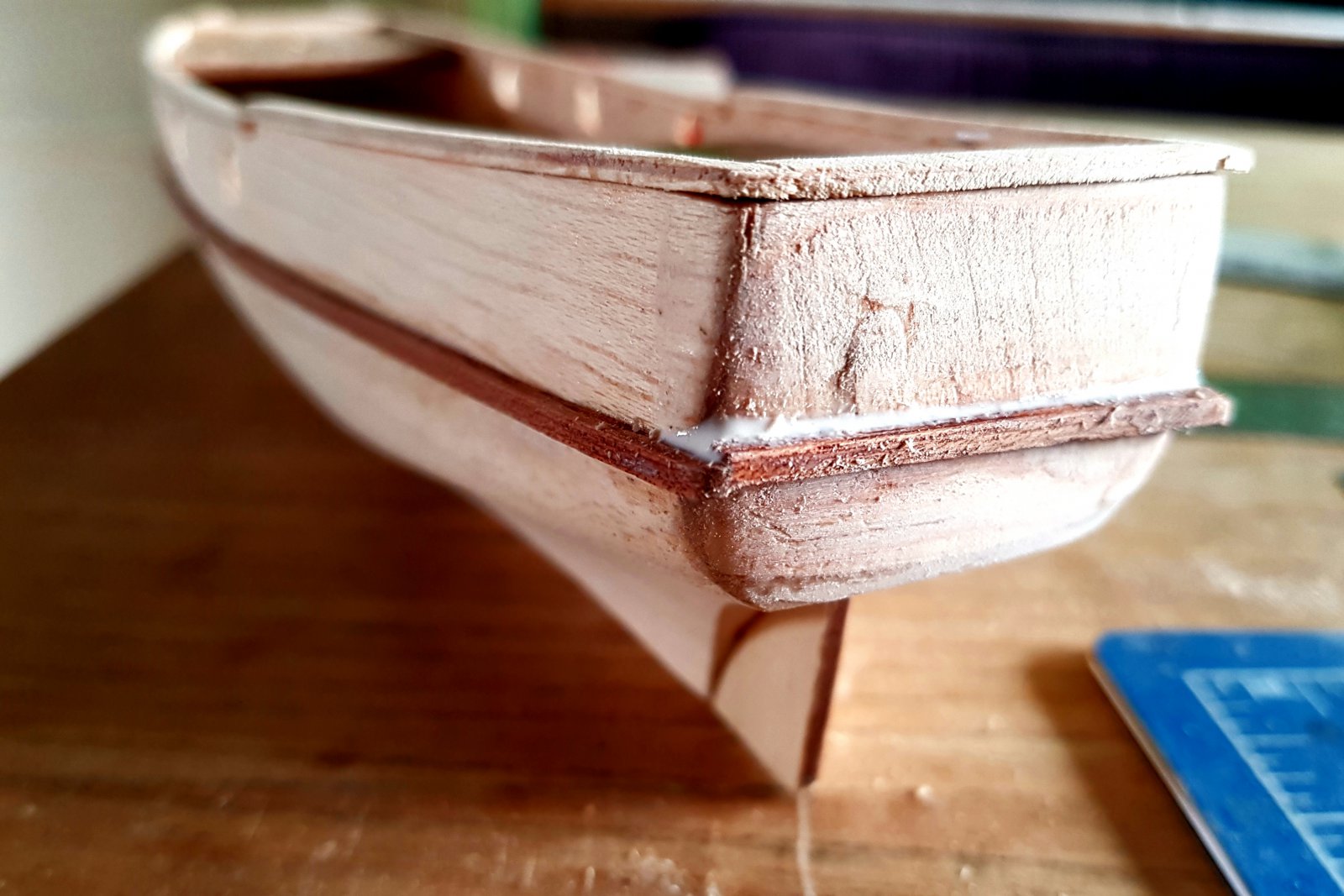

Het rahout aan de andere kant zit er ook op, en een wat slordige poging om ook langs de achtersteven een strip te lijmen. Komt
goed.

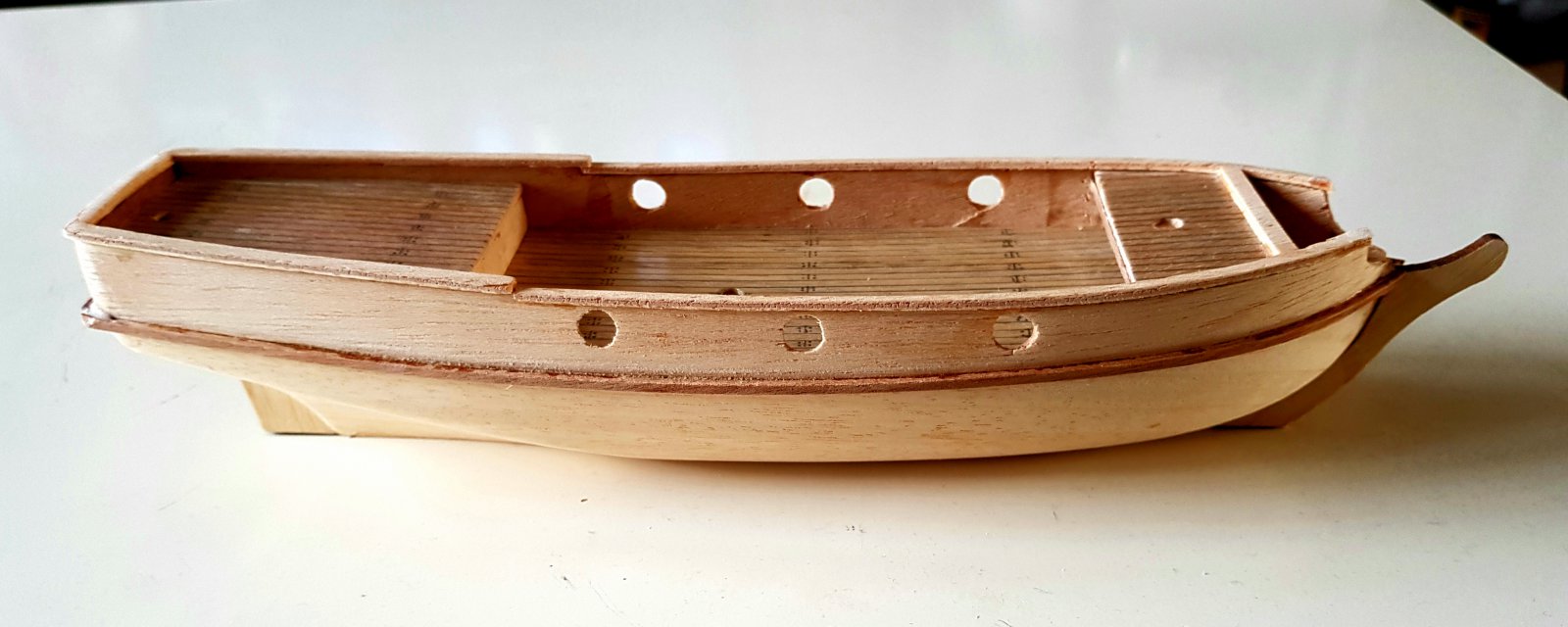

De tussenstand:



Ik zou de houtlijm die het plankje niet nodig is even wegkrabbelen Cyril, dan wordt straks mooier ( als je hem lakt )
