    Hahaha ! Waarom ?? Oh, de kanonnetjes. Nou, met die kromme lopen zal daar niet veel mee geknald worden.

    :D

    Pingu57 vindt dit leuk.
  2. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.821
    Locatie:
    Hillegom
    Cyril, Pas op met de hoogte van de rusten. Als je een touwtje spant van de rust naar de top van de ondermast mag hij niet de reling raken. Die kans loop je als de rust te laag zit.

  3. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen
    Er zou nog een latje van een mm of 2 onder tussen de rusten en het berghout moeten. Ik denk niet dat dat het verschil maakt ... maar ik kan het fout hebben. Ik vond dat er gewoon niet mooi uitzien, dus als 't niet past zou ik ook 'bredere' rusten kunnen monteren.

  4. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.821
    Locatie:
    Hillegom
    Ja dat kan ook. Als je er maar op let.

    Cyril Marien vindt dit leuk.
  5. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    5.977
    Locatie:
    Ittervoort
    Ik ben bang dat Jan gelijk heeft

    Edit. Terugkijkend in het verslag van David kan je goed zien dat ze ook daar iets hoger zitten en zelfs bij hem raken de talies de reling.

    Laatst bewerkt: 12 okt 2021
    Cyril Marien vindt dit leuk.
  6. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen

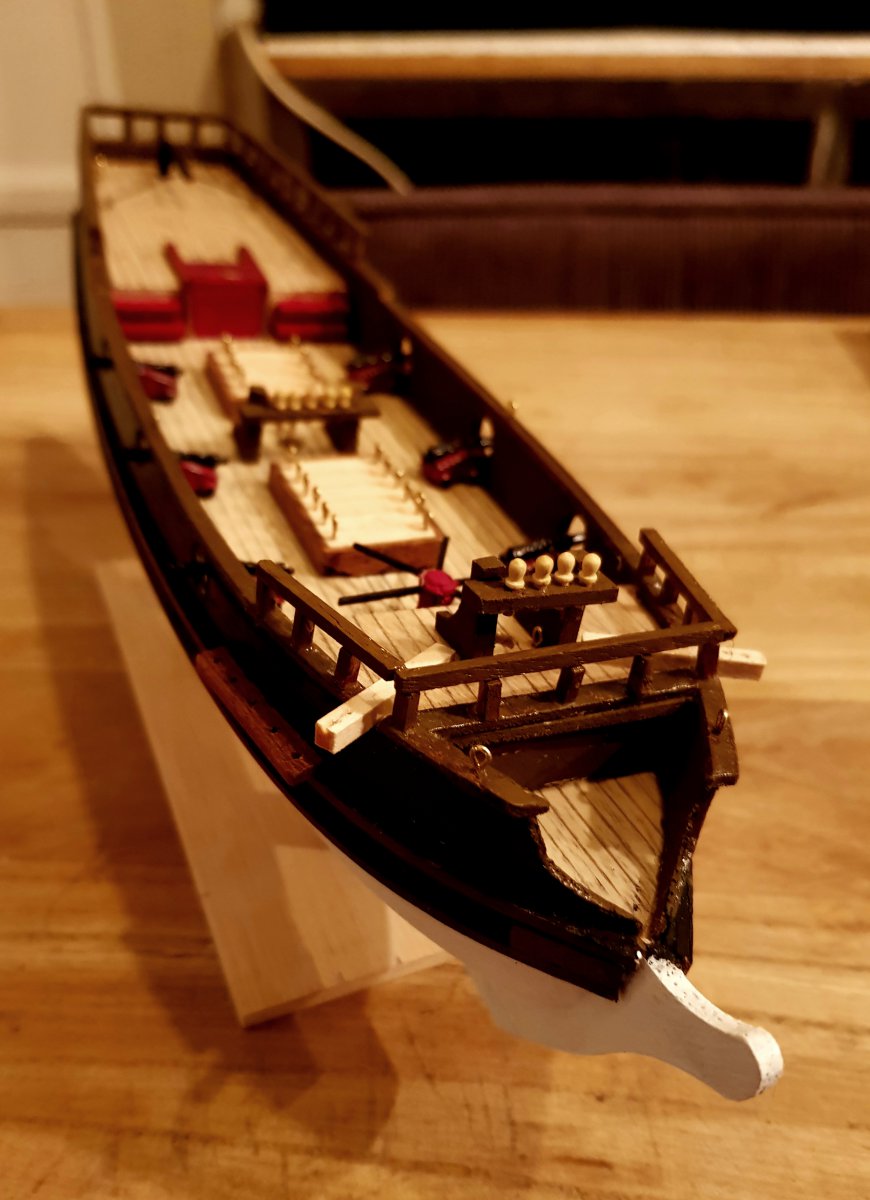

    De achterste rust.

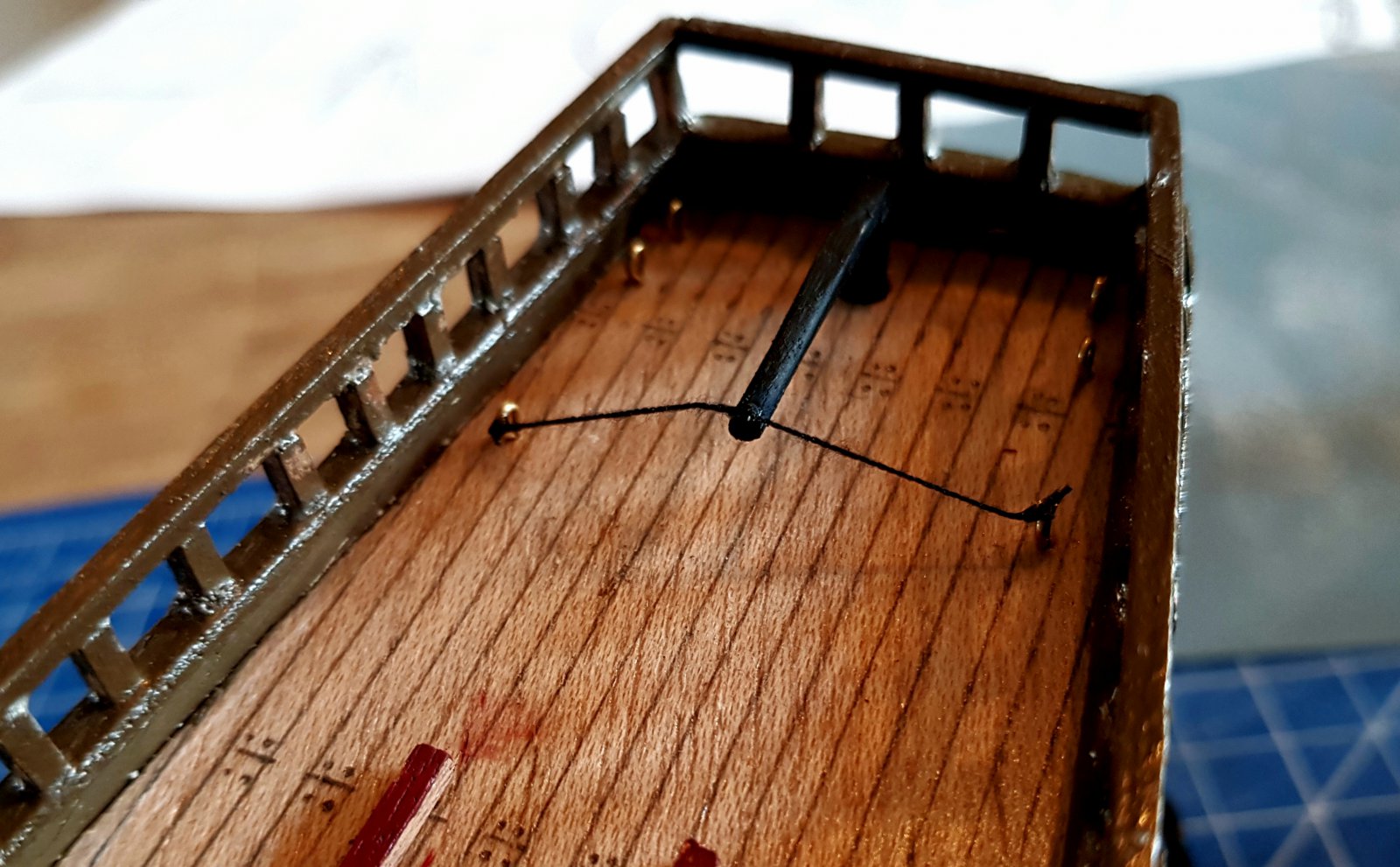

    Roerkabel.


    Flying Scotsman vindt dit leuk.
  7. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen

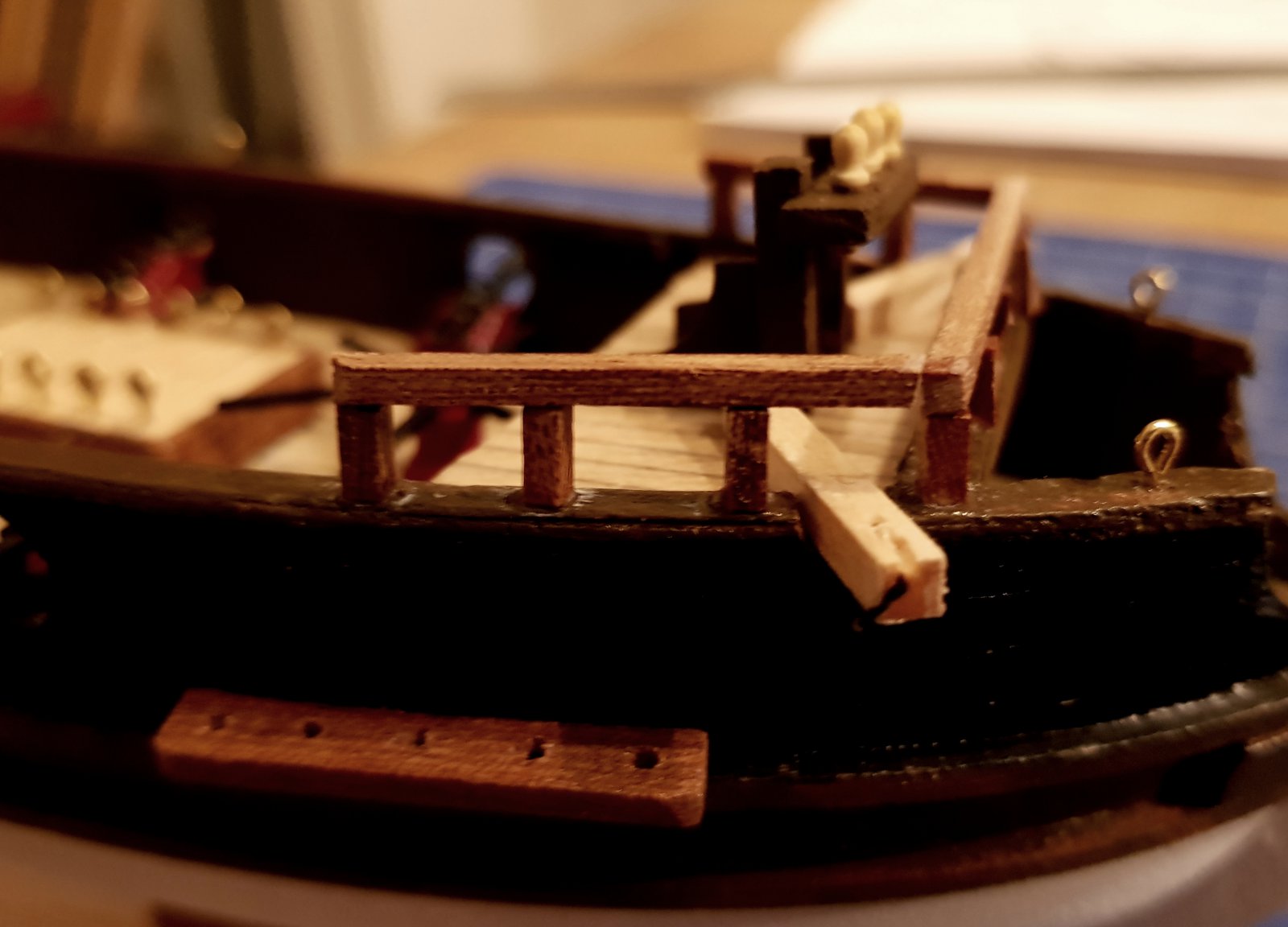

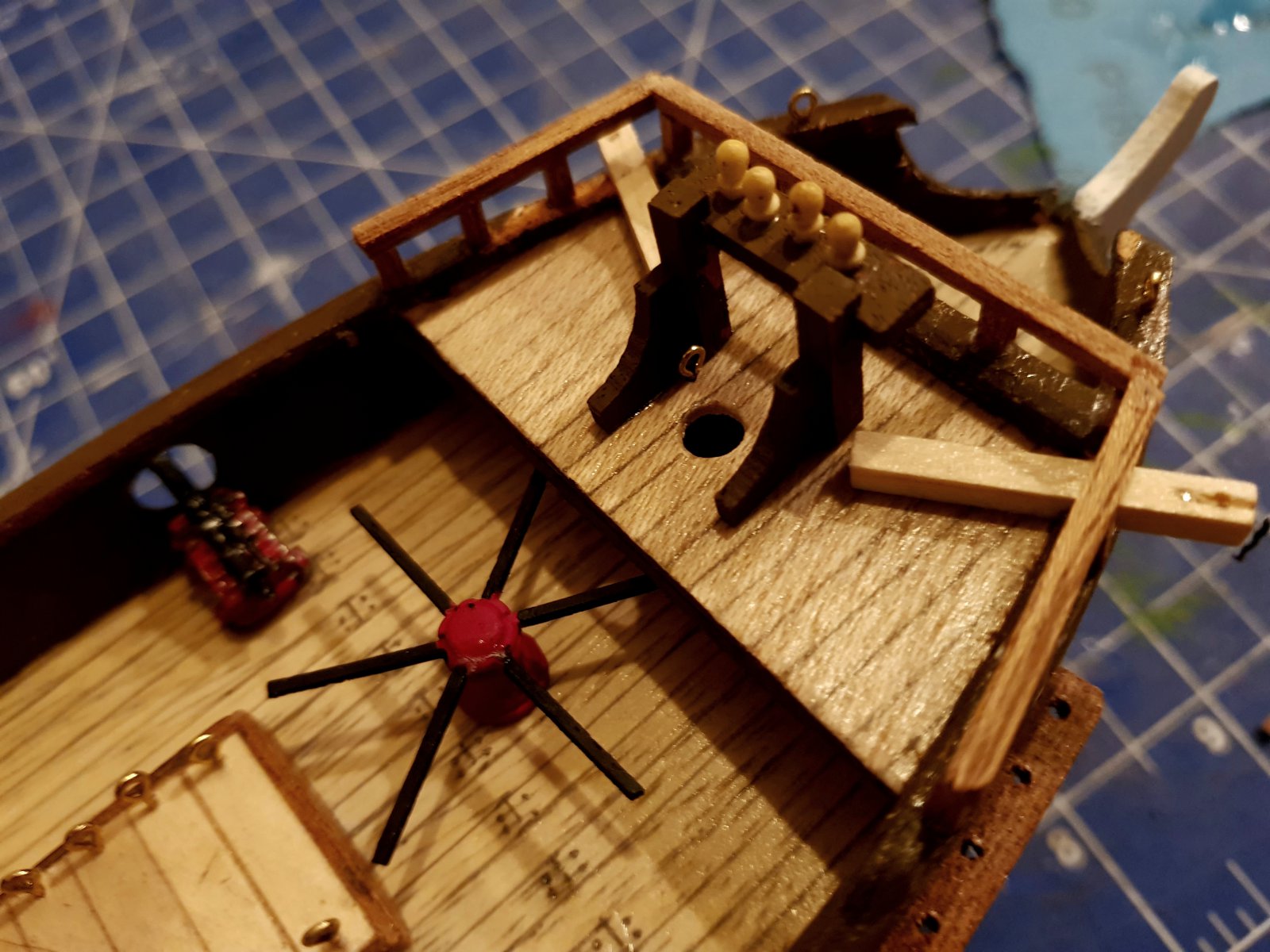

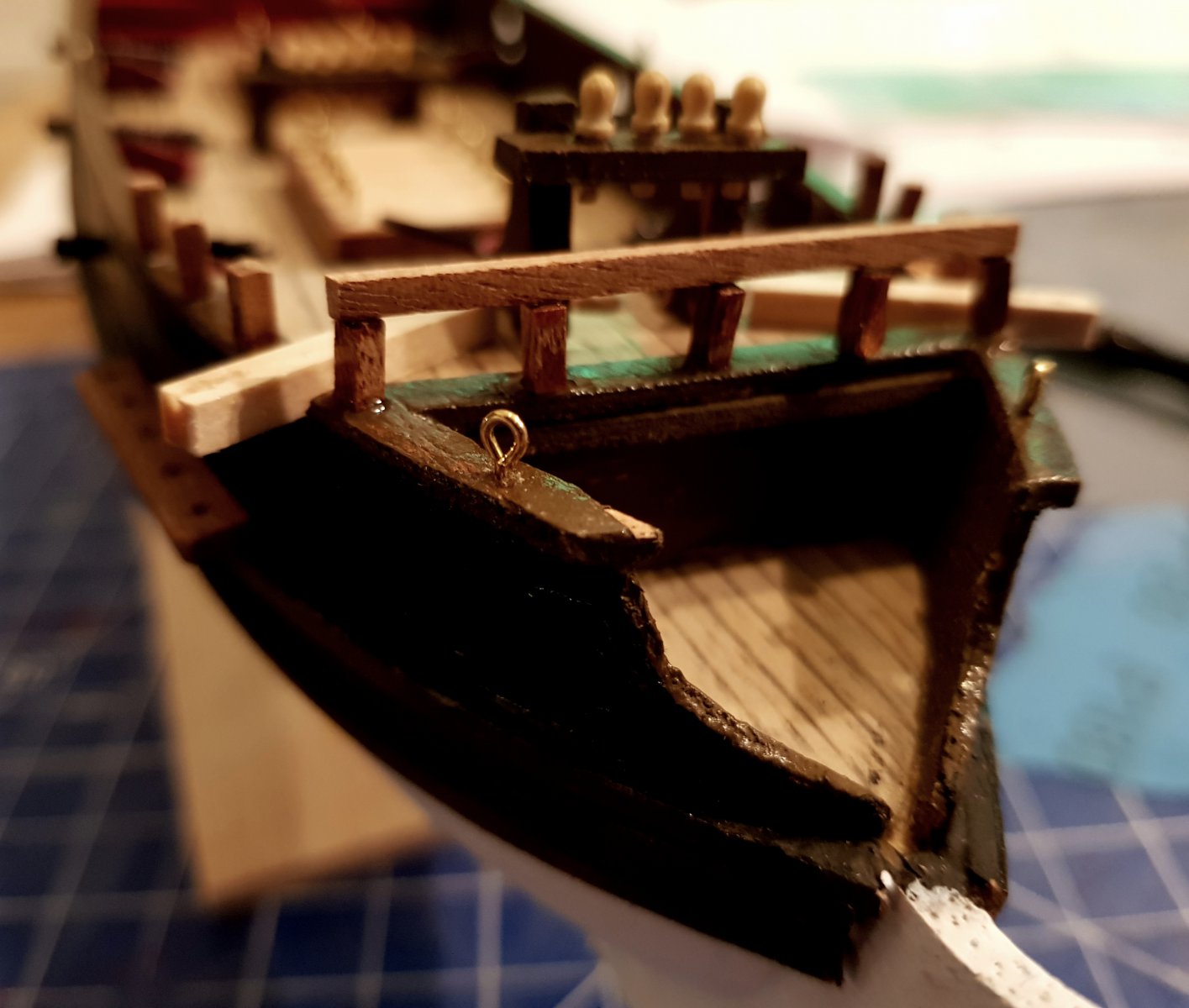

    De reling op het voordek.




    Met een lik verf:

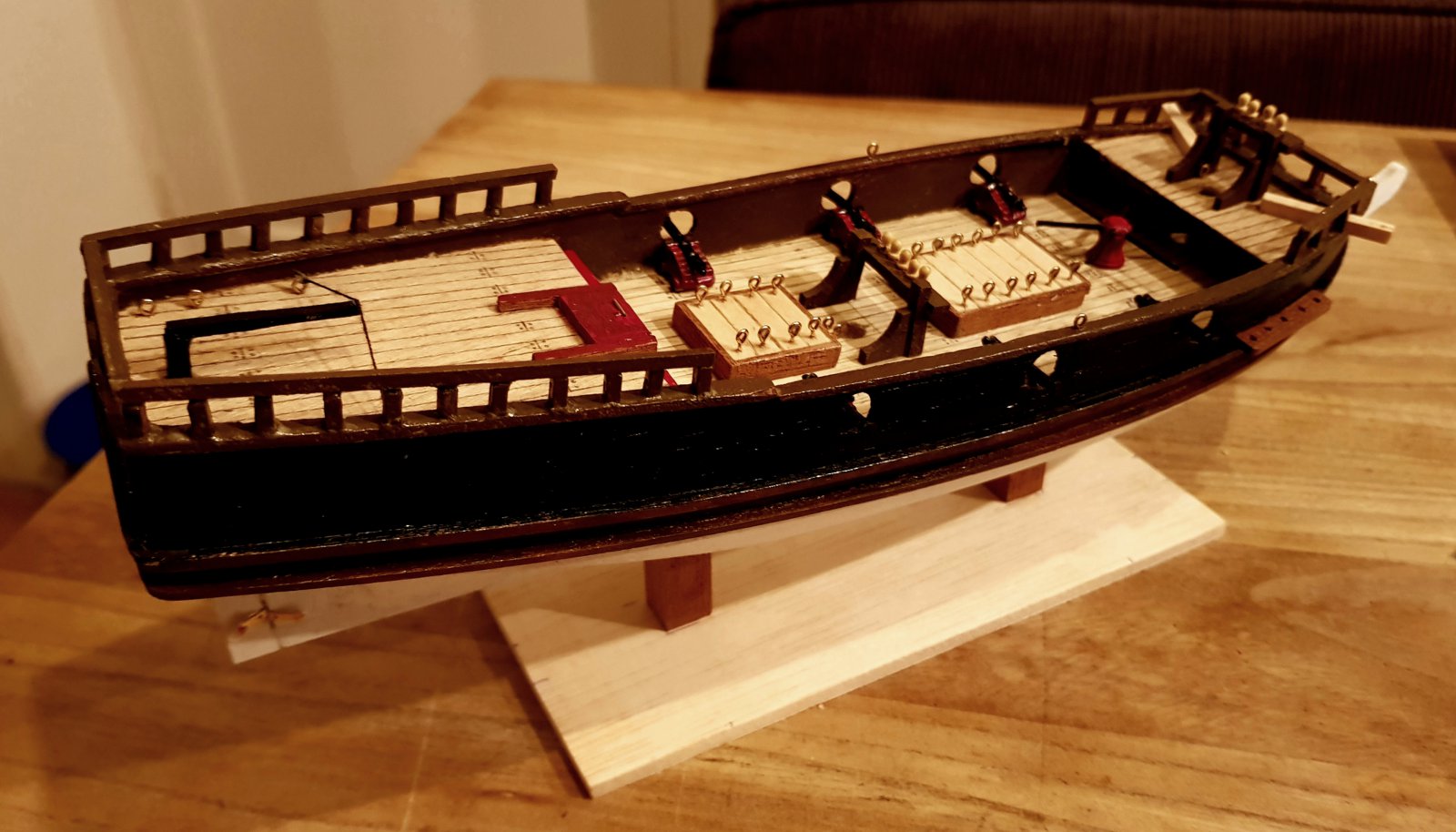

    Volgens mij zit nu alles, inclusief wat ringetjes her en der, op de dekken. Ik kan nu de jufferblokken in de rusten gaan zetten, de masten plaatsen en dan beginnen met de lastigste klus: het optuigen.



    Laatst bewerkt: 13 okt 2021
    Mees Ippel, Sjors Blomberg, Pingu57 en 3 anderen vinden dit leuk.
  8. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.696
    Locatie:
    noord-holland
    :thumbsup::thumbsup:

    Cyril Marien vindt dit leuk.
  9. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.821
    Locatie:
    Hillegom
    Ik zie geen rusten voor de grote mast. Komen die nog?

    Cyril Marien vindt dit leuk.
  10. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen
    Bekijk bijlage 462081

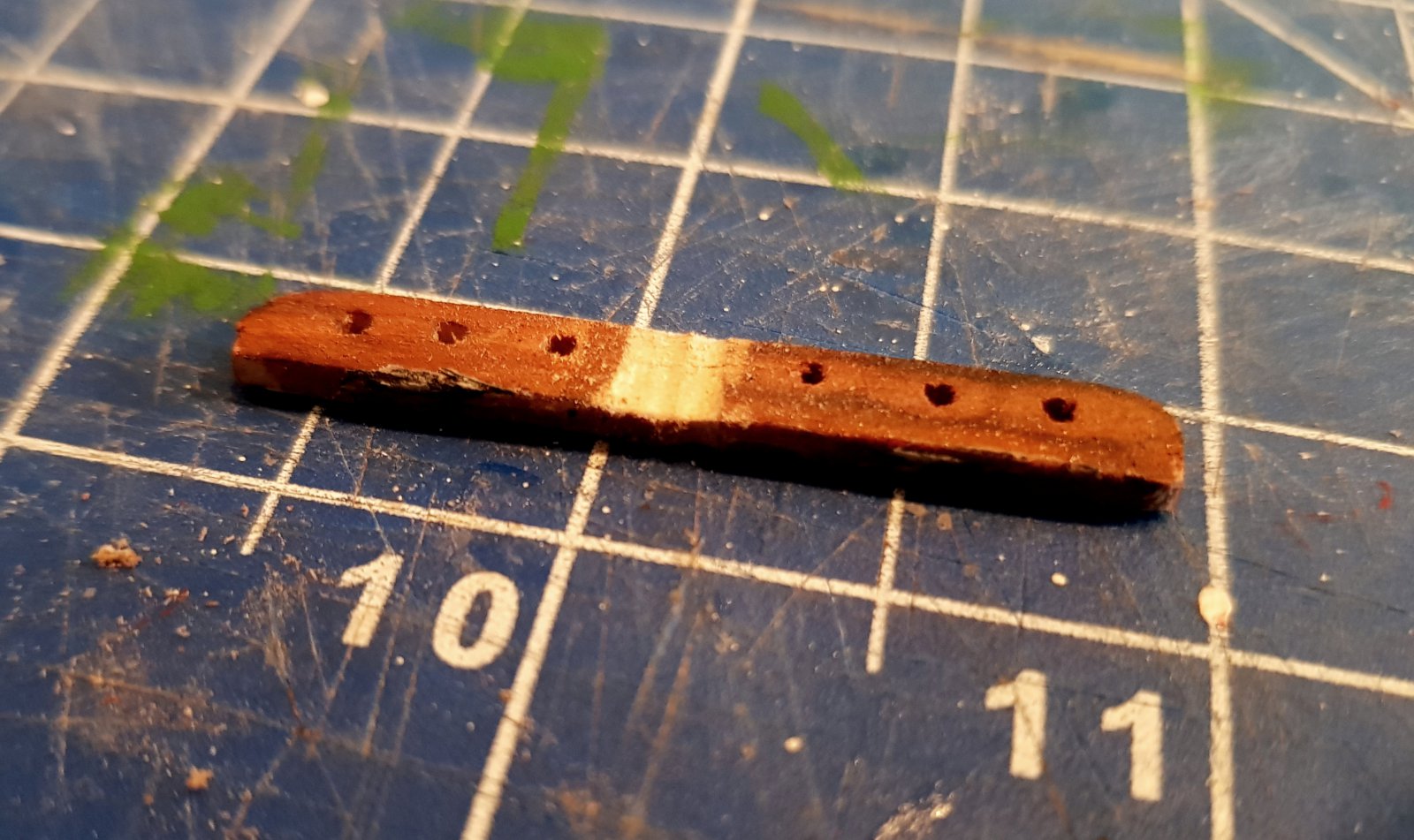

    Voor de andere rust zat er niet genoeg sapele in de kit, dus die heb ik van ander hout gemaakt en sapele gebeitst. Die moet nog op het schip gelijmd.

    Laatst bewerkt: 13 okt 2021
    Pingu57 en janzwart vinden dit leuk.
  11. Dave Bekers

    Dave Bekers

    Lid geworden:
    3 apr 2019
    Berichten:
    71
    Locatie:
    Leidschendam
    Hoi Stephan, Jan en Cyriel,

    Stephan heeft gelijk. Bij mij raken de touwen van de talies de reling. Buiten dat je hier als beginnend modelbouwer slechts ten dele bij stilstaat (er staat een mooie tekening van want, verschansing en talie van de zijkant bezien op p. 101 van het boekje van Mastini) en de reling relatief ver naar buiten komt, is er nog een probleempje. Constructo heeft een kanonsgat gemaakt in de verschansing boven de rust van de grootmast en dat gat is groot. Bij mij zit die rust al tegen de rand van het gat aan. Ik weet niet of het realistisch is, maar de rust zou in tweeen gesplitst kunnen worden, waarbij de delen hoger komen te zitten naast het gat.

    Op de volgende sites staat een foto (van de Victory?) waarbij de rusten op de hoogte van reling zitten en een kanonsgat (?) eronder.
    https://www.johjvisser.nl/genealogieVHBS/beroepen/blokmaker.htm
    https://nl.wikipedia.org/wiki/Blokmaker
    Dat lijkt geen optie op de Union, wederom vanwege het grote kanonsgat.

    De talies worden overigens wel weer iets meer van de reling afgetrokken als het want van boven de eerste mars wordt verbonden met het want onder de eerste mars. Op het model op de doos is dit gedaan door touwtjes aan elkaar te knopen. Ik heb extra dwarsbalkjes bovenin het want geplaatst ("sheerpoles" in het Engels, Mastini p. 81). Wellicht dat je hiermee nog net iets meer speling kan creeren.

    Cyril Marien en Stephan Kertész vinden dit leuk.
  12. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen

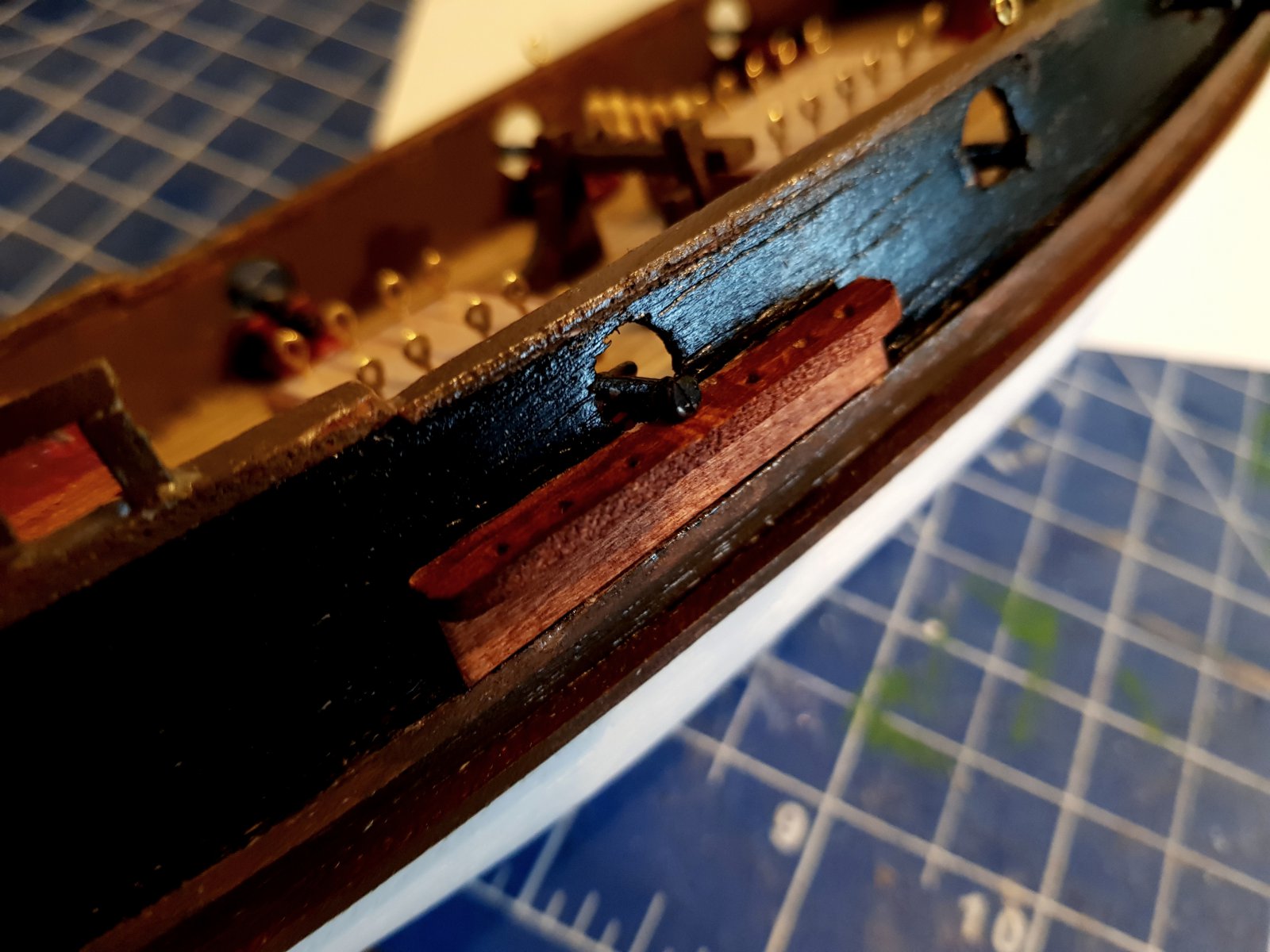

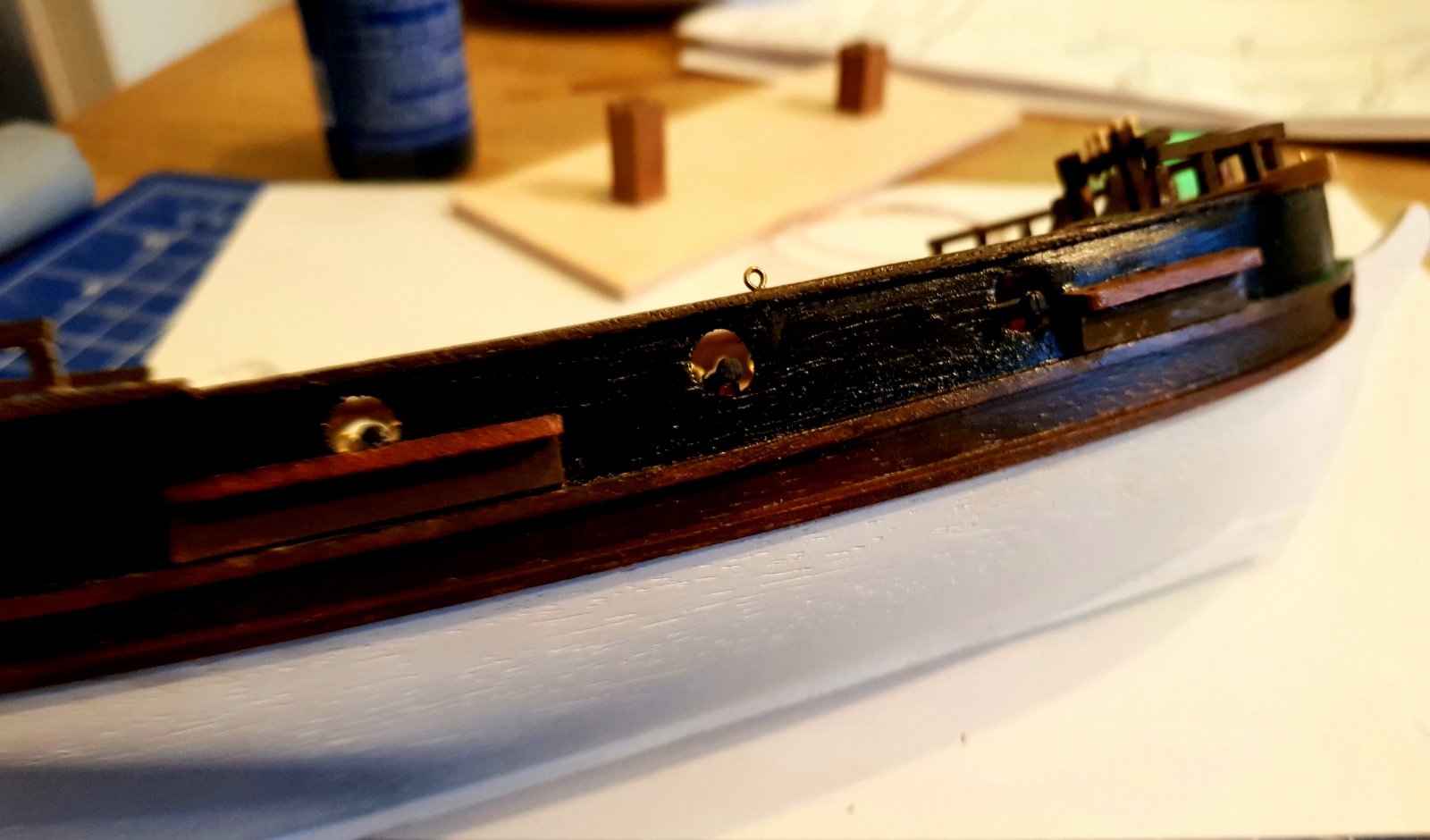

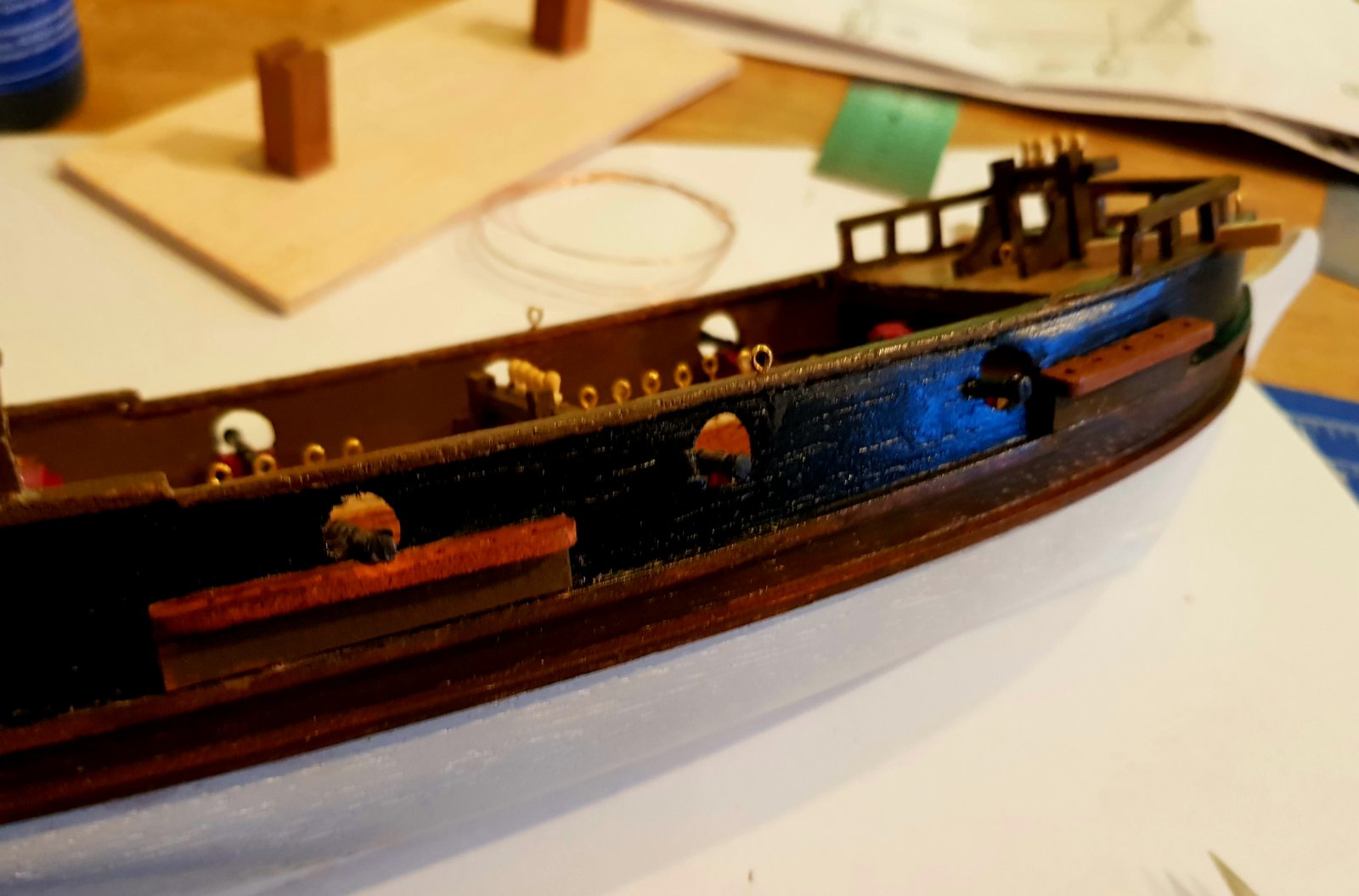

    Ik heb de rusten hoger op de romp gezet. Minder mooi, maar jullie hebben me van het nut ervan overtuigd.


    In de rust was een ondiepe uitsparing nodig om plaats te maken voor de kanonloop, zoals Dave al voorspelde.

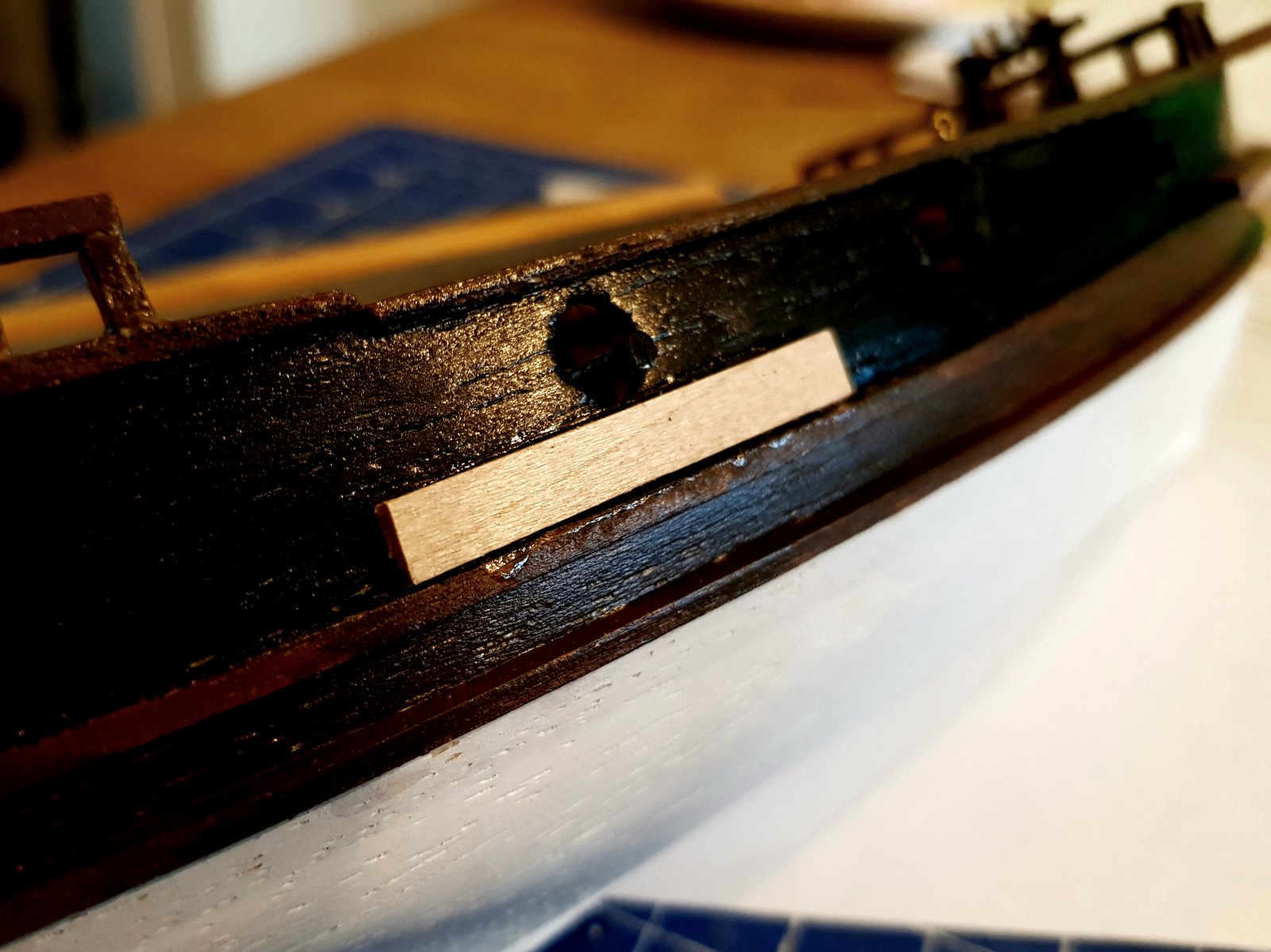

    De 'lat' waar het jufferblok op rust is van lindenhout. Dat heb ik eerst met sapelibeits gekleurd, maar later heb ik gewoon bruine verf gebruikt.

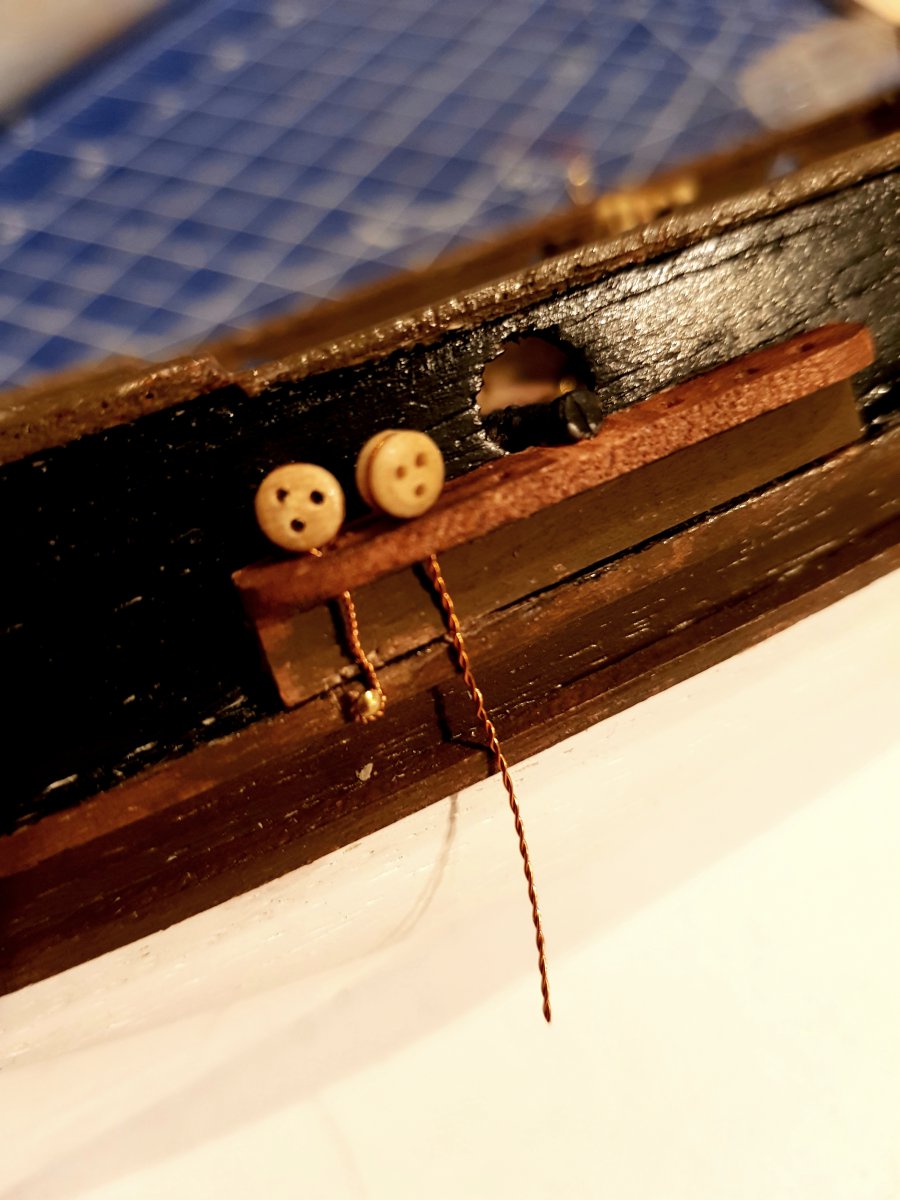

    Daarna heb ik een jufferblok geplaatst. Dat is een heel gepriegel: het lusje onderaan kan pas gemaakt worden als het jufferblok op z'n plaats in de rust zit. De eerste zit er nog niet mooi in ...



    Laatst bewerkt: 13 okt 2021
  13. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    5.977
    Locatie:
    Ittervoort
    Piet heeft daar een leuke handige methode voor, met zwart garen en dan zitten ze perfect. Misschien dat je hem even moet vragen. Dat werkt op deze schaal perfect

    Cyril Marien vindt dit leuk.
  14. Flying Scotsman

    Flying Scotsman

    Lid geworden:
    21 mrt 2020
    Berichten:
    1.614
    Locatie:
    Thuis
  15. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    424
    Locatie:
    Nijmegen
    Dank voor jullie tips. Ik heb behoorlijk wat problemen met het fijne gepriegel; de schaal van 1:100 zal ook niet echt meehelpen.

    Zo lukt me het 't beste:

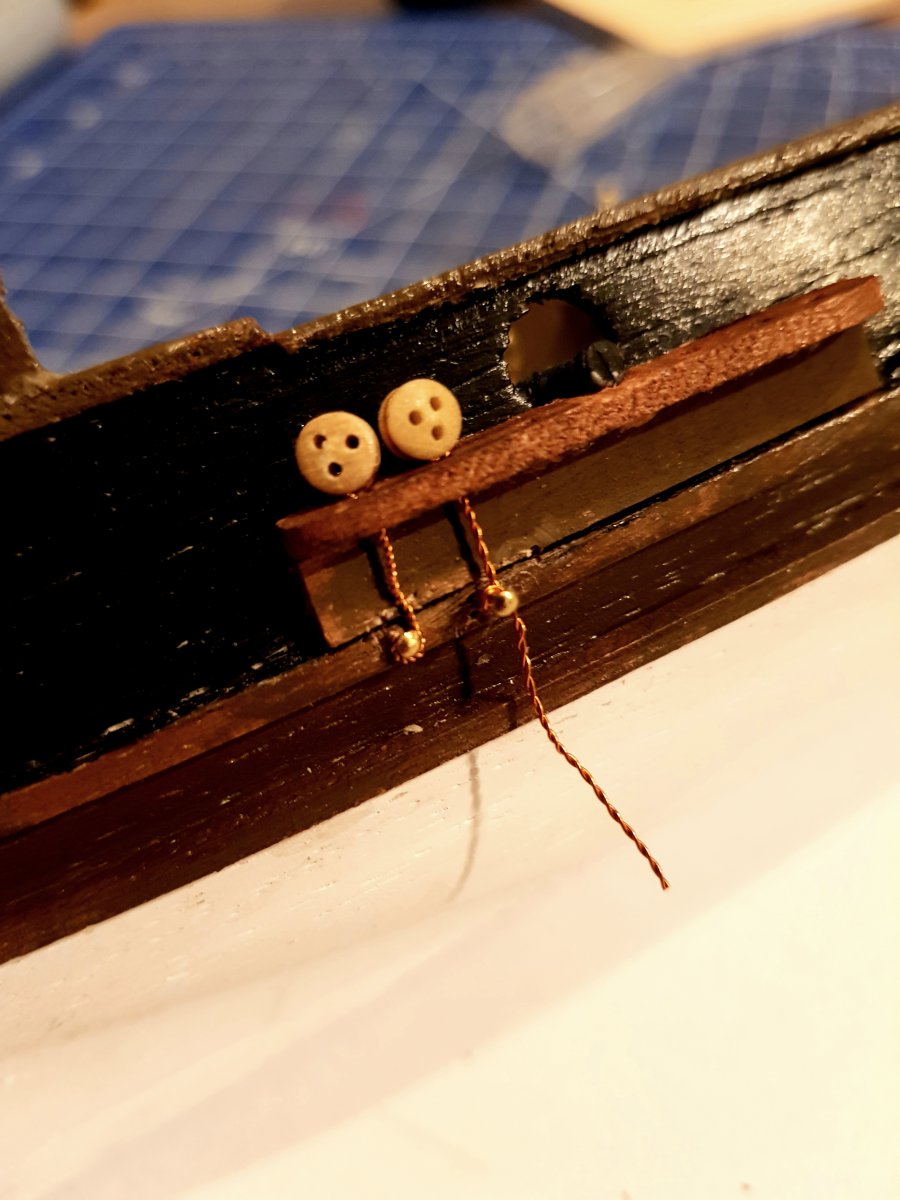

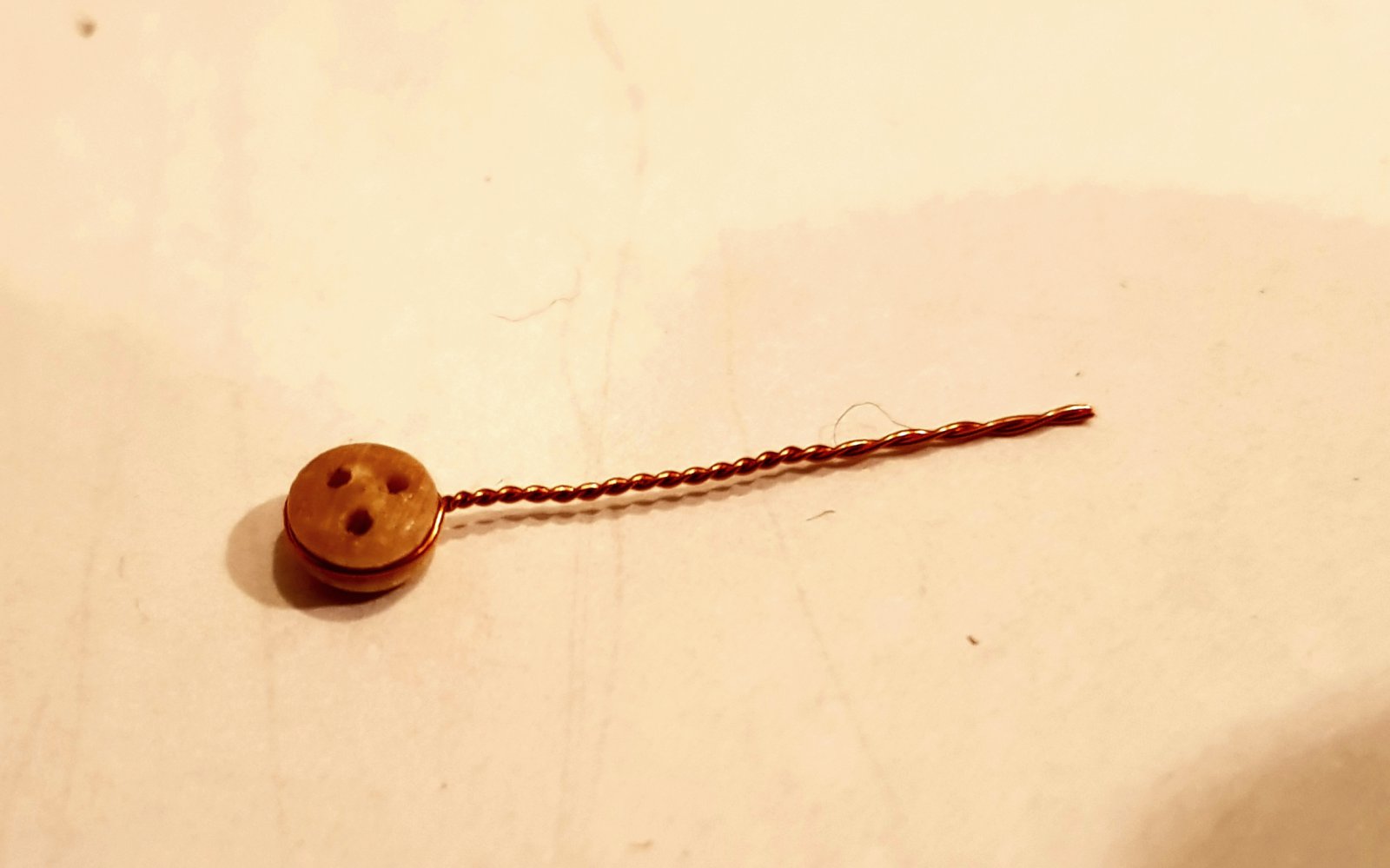

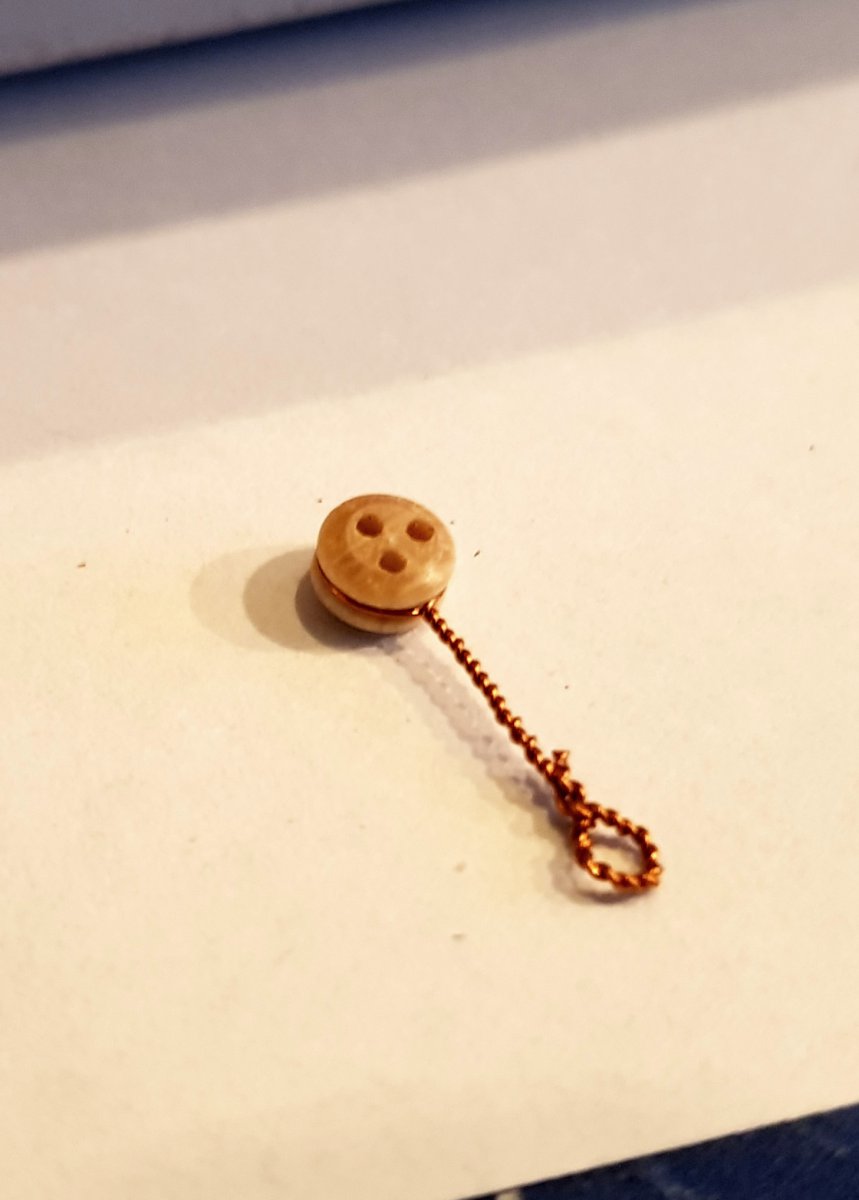

    Messing draadje om het jufferblokje draaien en dan verder omlaag in elkaar 'vlechten':

    Het 'kabeltje' (is dat het puttingijzer ?) door een gaatje in de rust steken, en zo de plaats van het spijkertje bepalen:

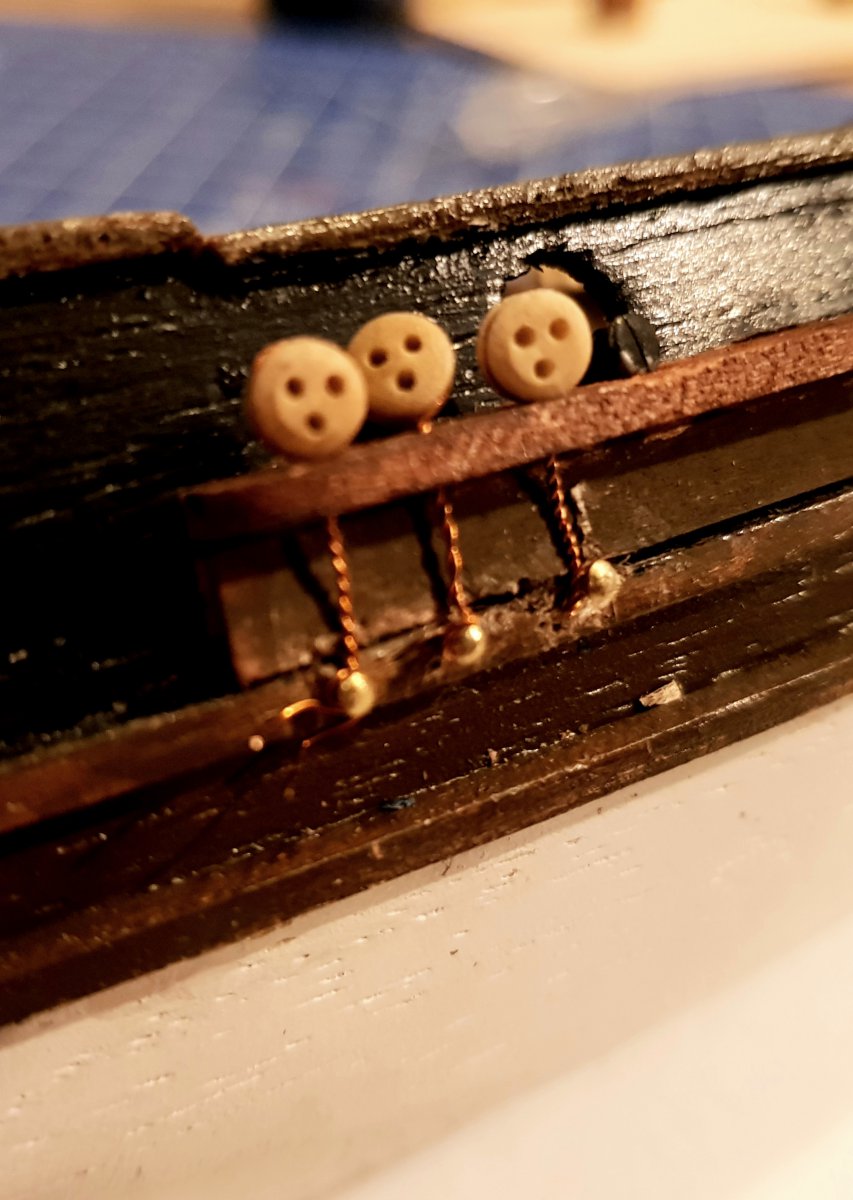

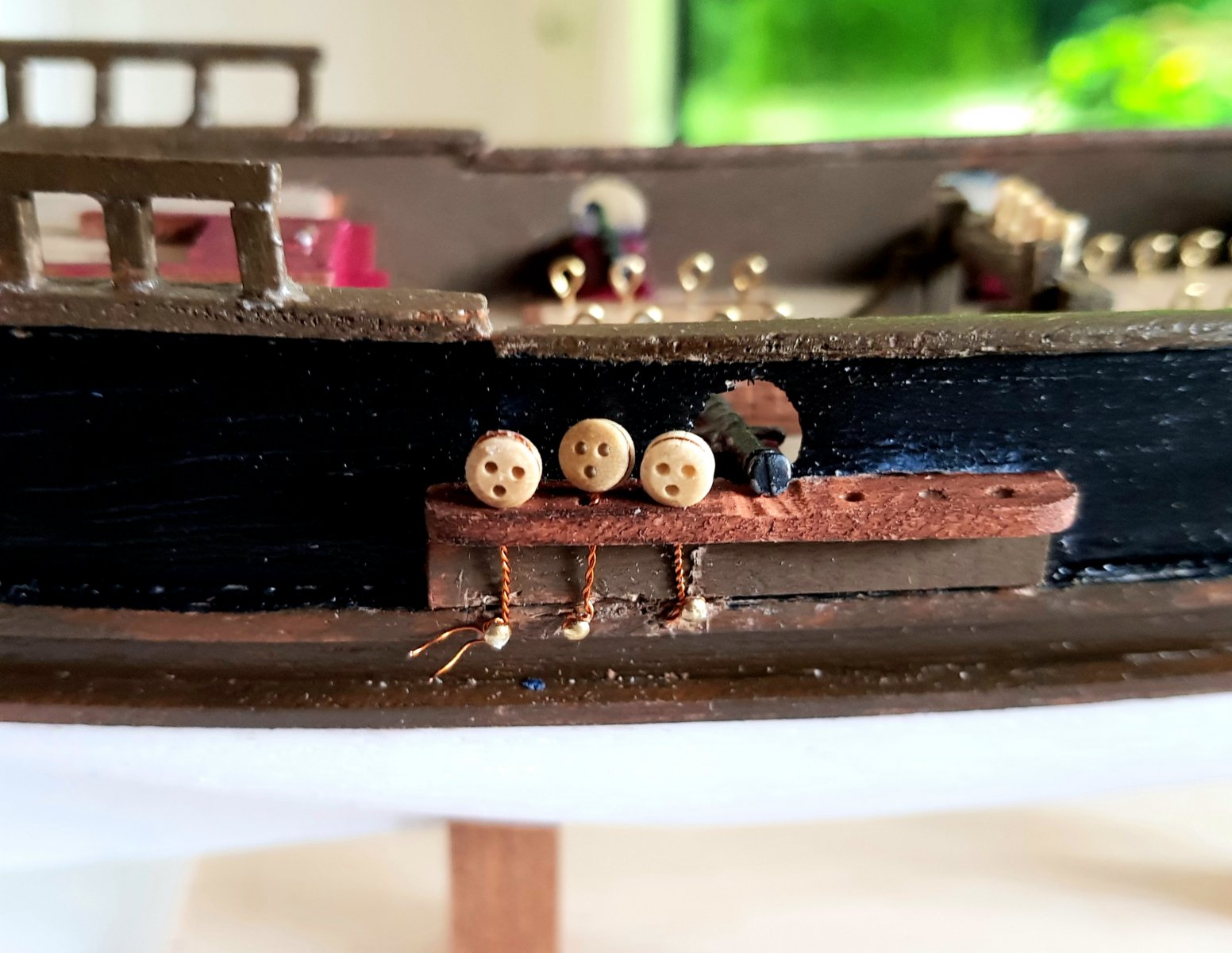

    Het 'kabeltje' een slag om het spijkertje winden en vastzetten met een druppie CA lijm, en daarna het overschotje afknippen:

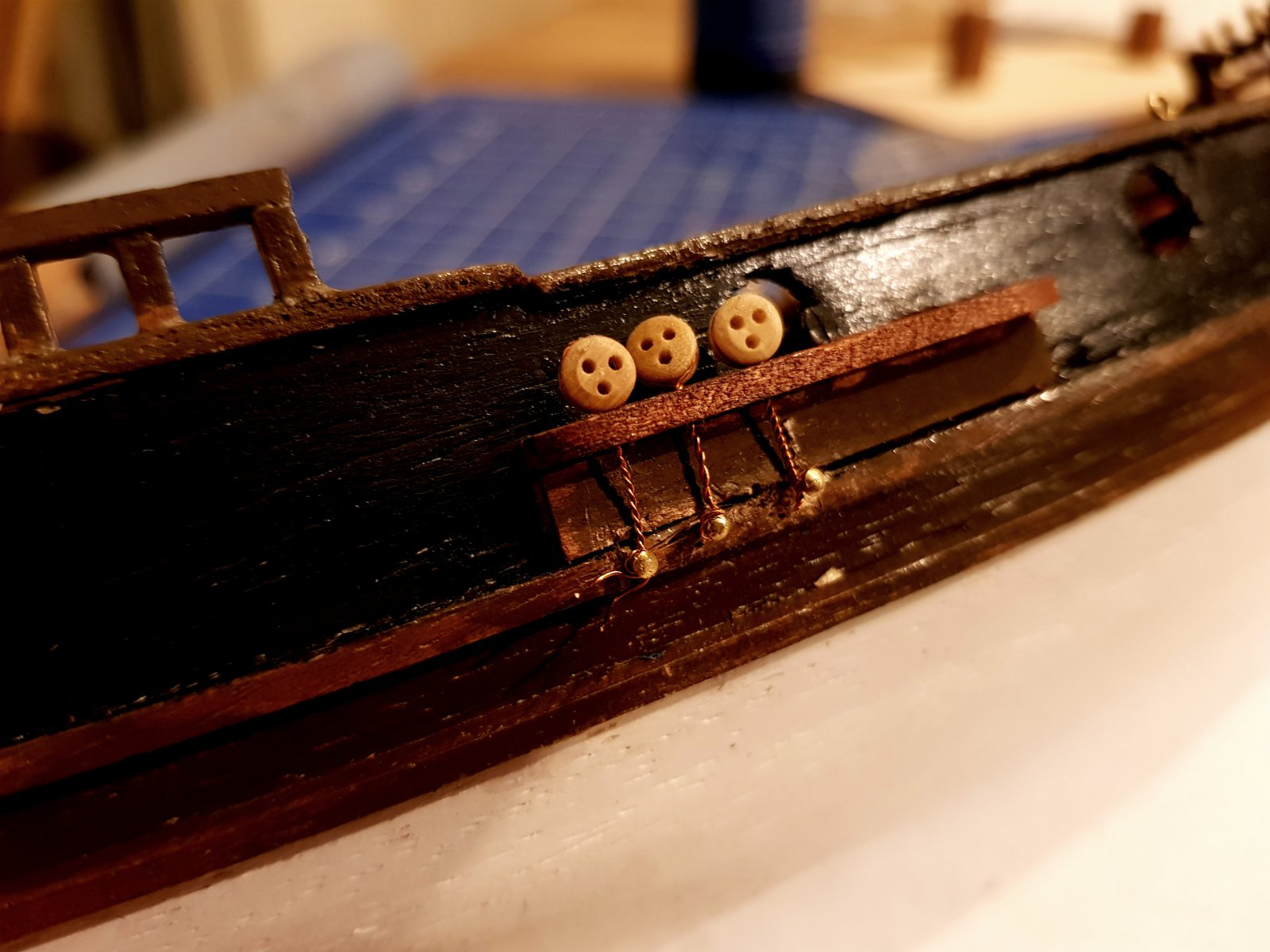

    Dat zijn er al drie. Als ze hier alle 6 zitren valt er nog wel wat lakschade te herstellen.
    Morgen verder, bij (hoop ik) beter licht.


    Ik vraag me intussen af of de Union intussen nog wel onder de 'historisch en technisch correcte' schepen valt ... Hoe hebben jullie dat gepriegel onder de knie gekregen ??? Pfff ...

  16. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    5.244
    Locatie:
    Oud Beijerland

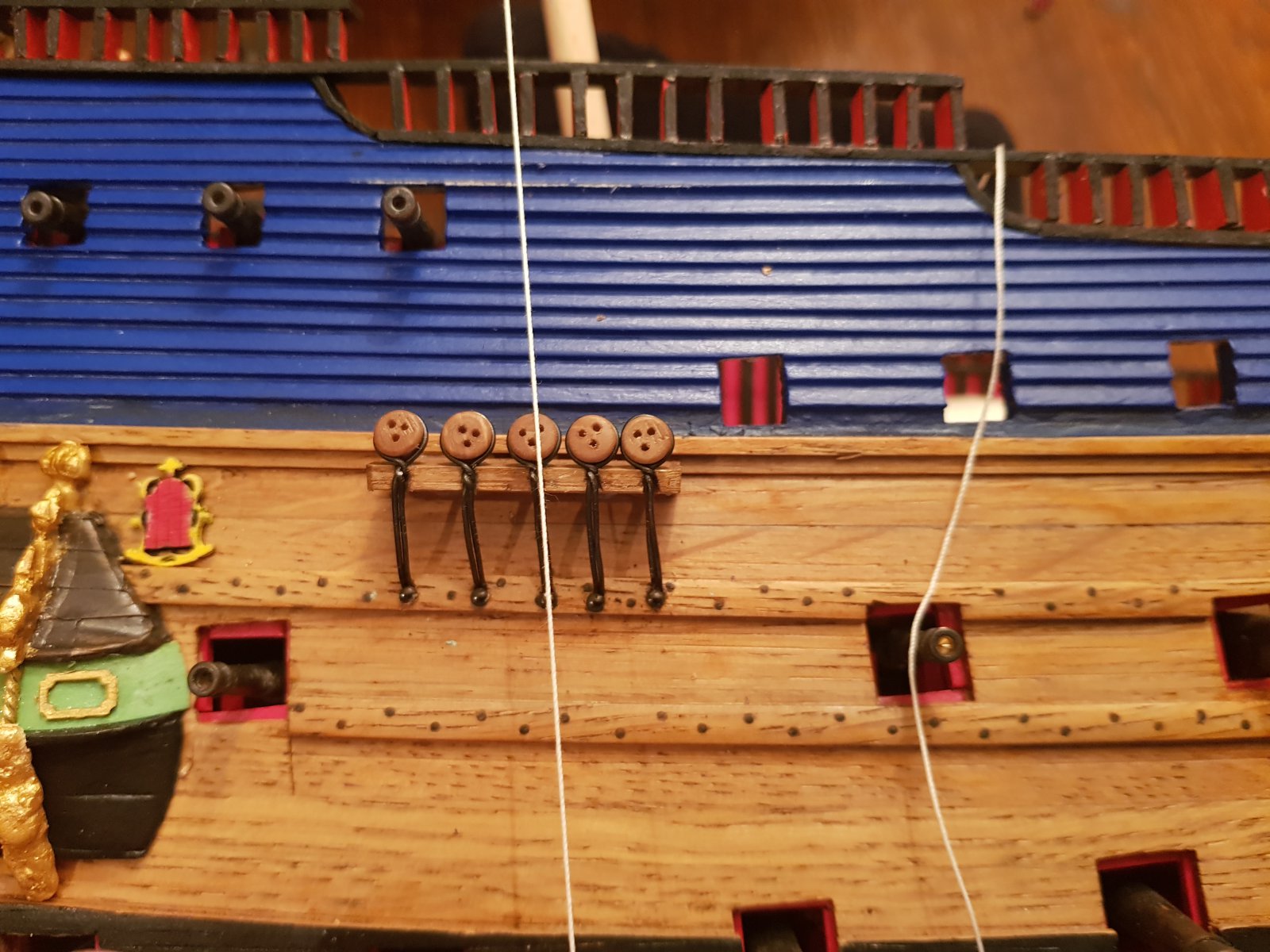

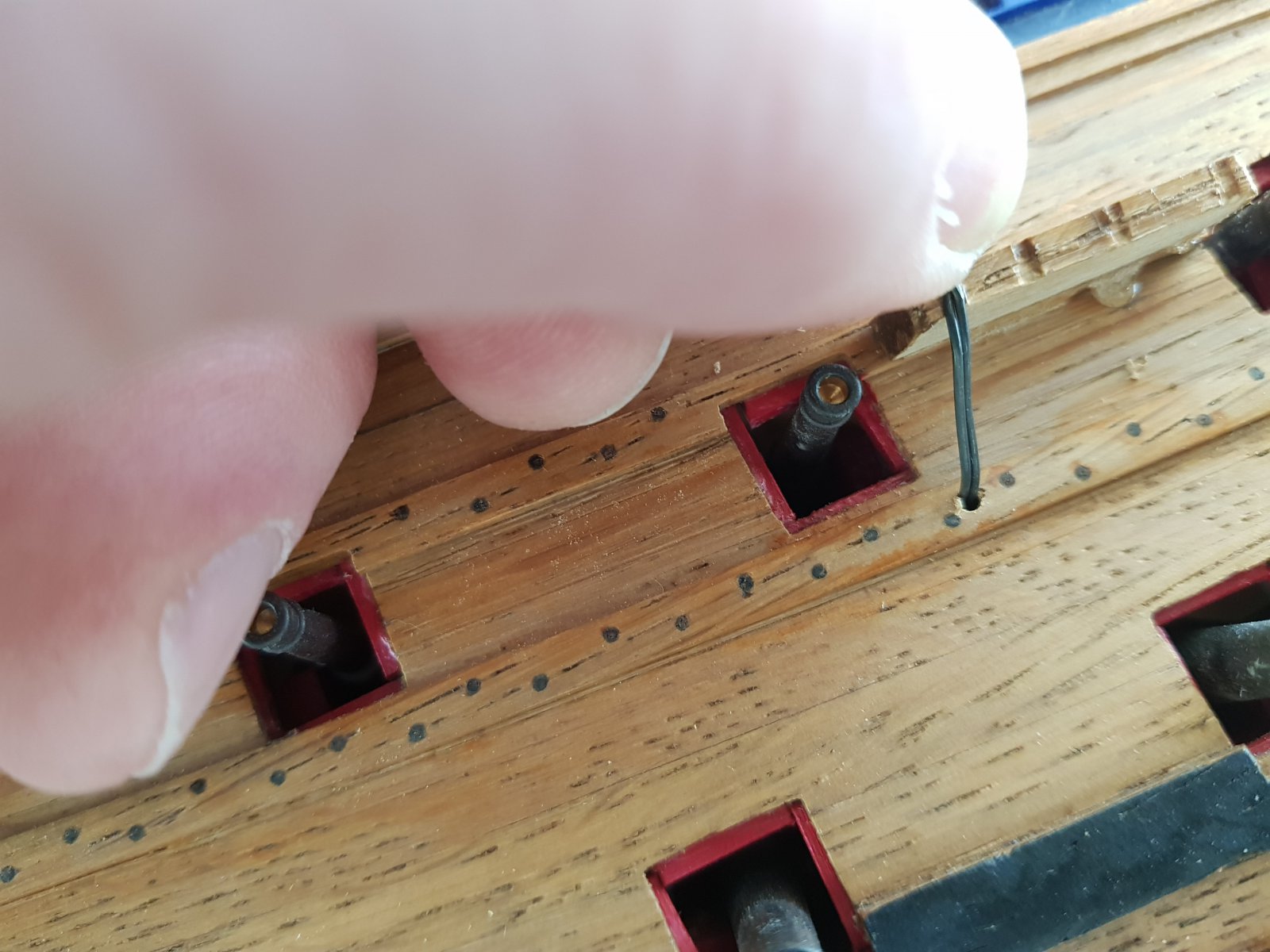

    Ziet er absoluut niet verkeerd uit toch die puttingijzers. Je kan ook alleen het uiteinde van je gevlochten draad in het gat steken en hierna een nagel er klem achteraan tikken zonder deze er omheen te draaien. Of beide pootjes van de draad juist niet te vlechten maar naast elkaar in het gat te steken. Of zoals uitgelegd door Pietsan en Herby met touw. 20190505_121051.jpg 20190504_221939.jpg
