Bouwverslag Veliero Endeavour 1768 (James Cook)

Discussie in 'Bouwverslagen historische schepen' gestart door Stephan Kertész, 21 jul 2019.

  1. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort
    De Veliero Endeavour 1768, Schip van James Cook waarmee hij Australië vond. Er waren er eerder die er waren maar hij krijgt de credits.

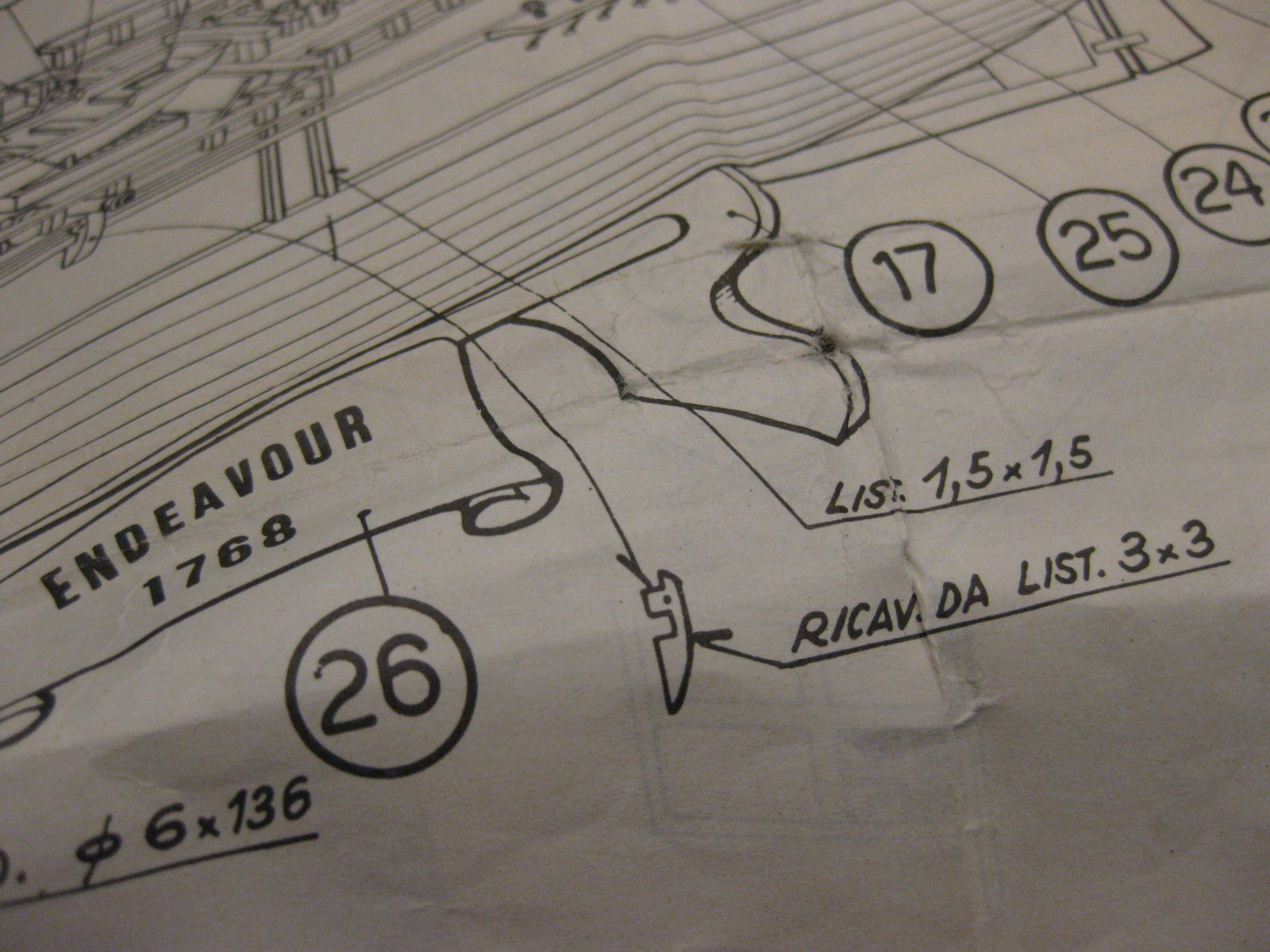

    Het pakket verkregen via marktplaats voor een prikkie (20 euro). De spanten waren deels al gezaagd en het pakket is volgens mij compleet op een paar beschrijvingen na. Maar die zijn in oud Italiaans. Daar heb ik dus niks aan.
    Dus met de bouwtekening en internet al ver gekomen. Schaal is ongeveer 1:00 (lengte romp 30 cm.)
    En wat me opviel was dat alles op het hout met inkt was aangebracht, ook de details. Ondanks dat dit mijn eerste project was (mijn eerste bouwpakket ooit) ging op zoek op internet naar fineer (mahonie). Ik vond een handelaar die ik bereid vond om een een velletje of 5 (A4) per post te verzenden. Wederom voor een zacht prijsje. Mijn lichte trekken richting OCD kunnen het niet laten om geen perfect bootje af te leveren.
    Ik heb nu een zee van tijd dus het zal niet zo lang duren voordat hij klaar is.

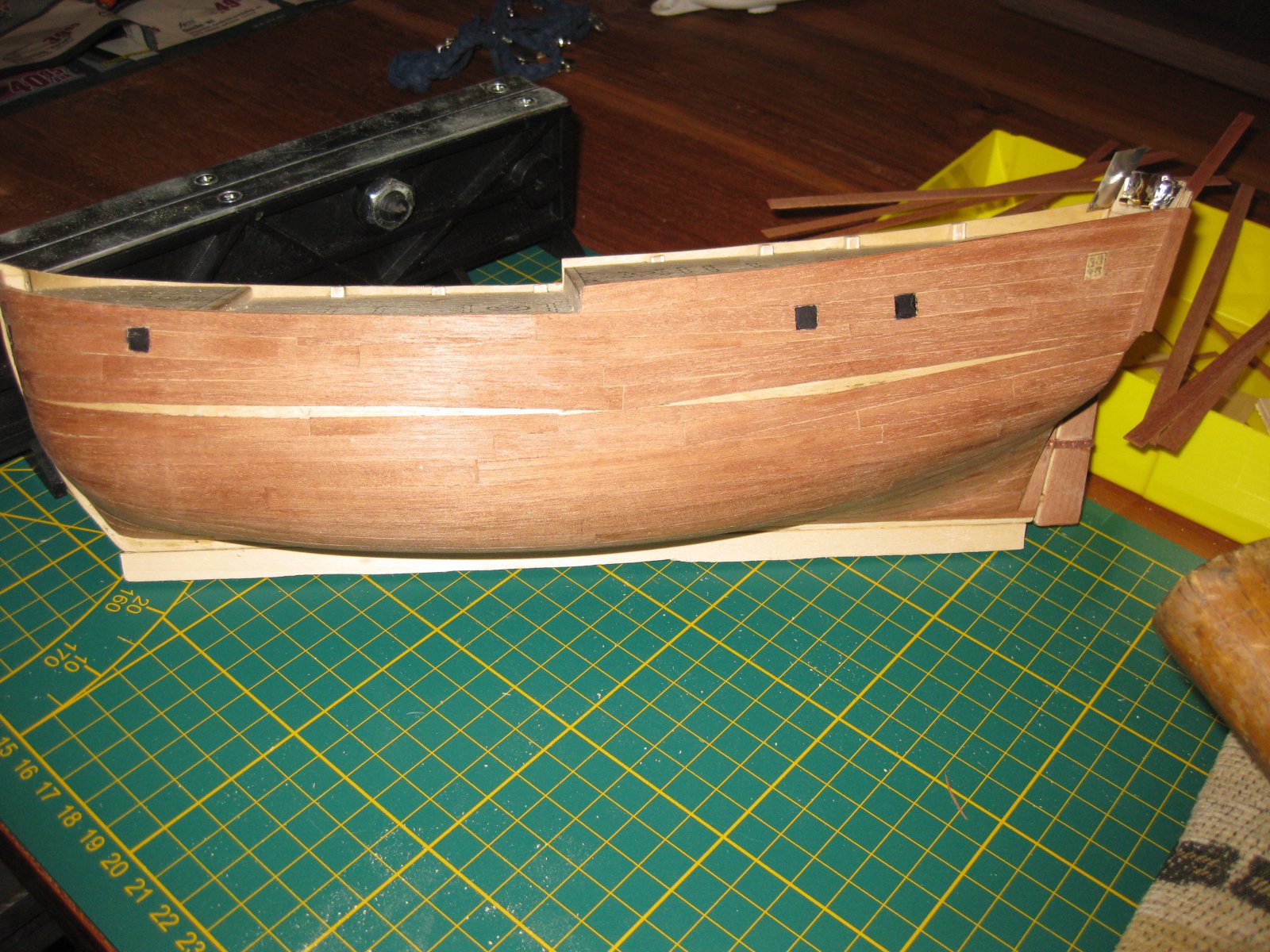

    Voor dat ik dit forum ontdekte en uberhaubt foto's maakte heb ik de romp al in een ver stadion klaar. De beplanking en het fineer zit erop. Via Aliexpress en marktplaats heb ik nog wat hulpgereedschap gevonden. Dat kwam goed van pas om planken van het fineer te snijden. Ook een statief kwam goed van pas. Hier alvast de eerste foto's:

    IMG_0012.JPG IMG_0014.JPG IMG_0027.JPG IMG_0004.JPG IMG_0013.JPG

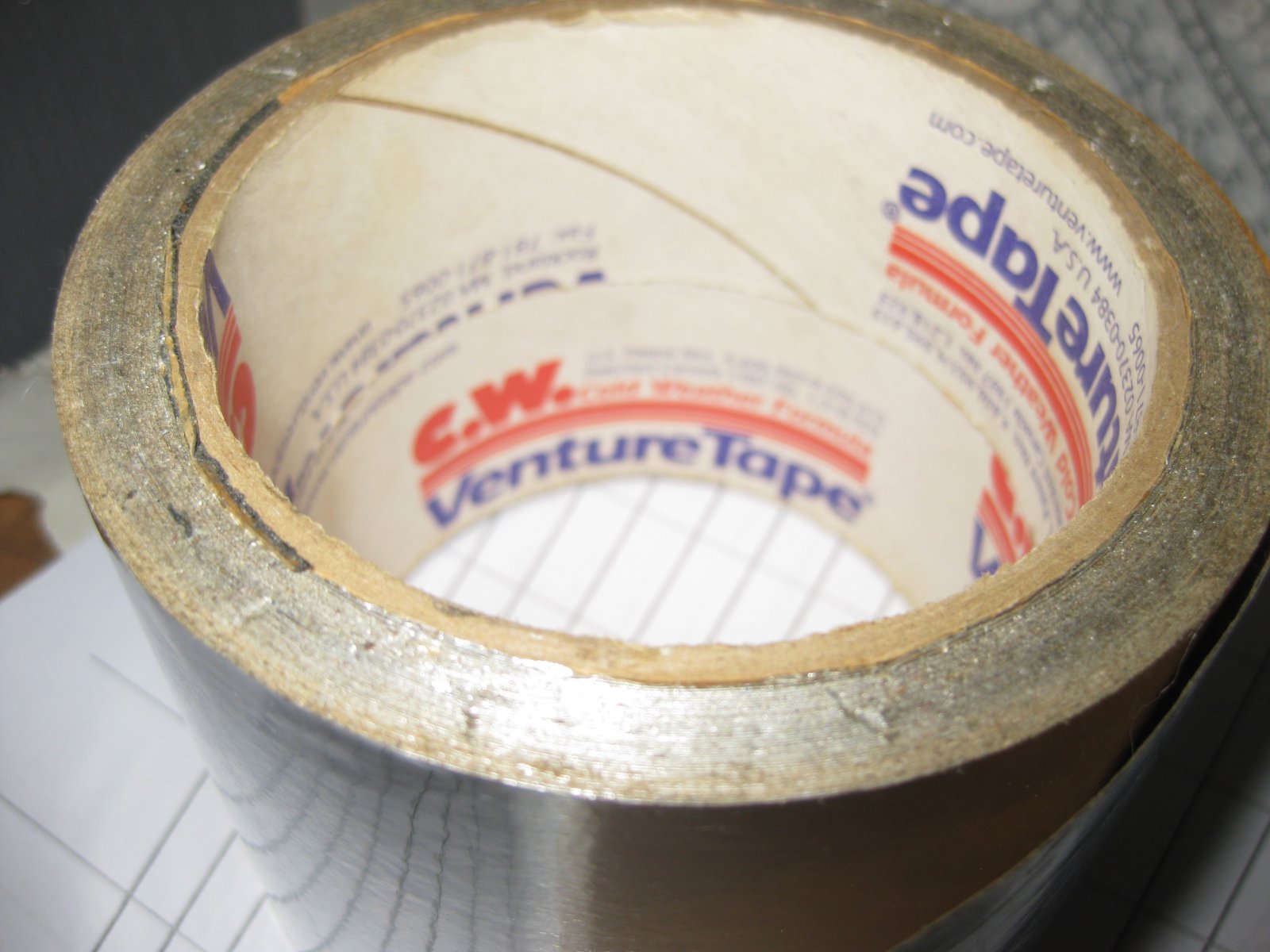

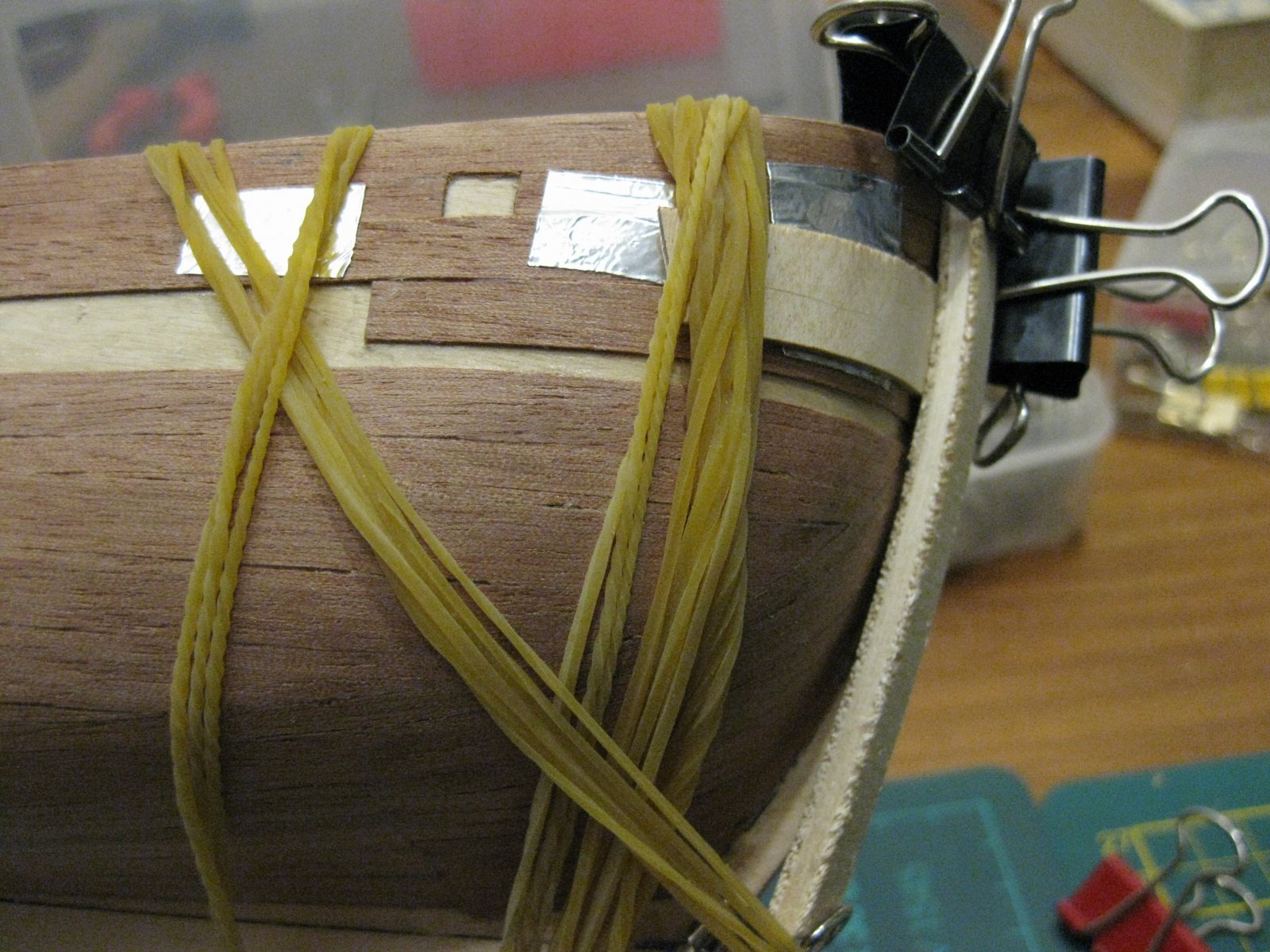

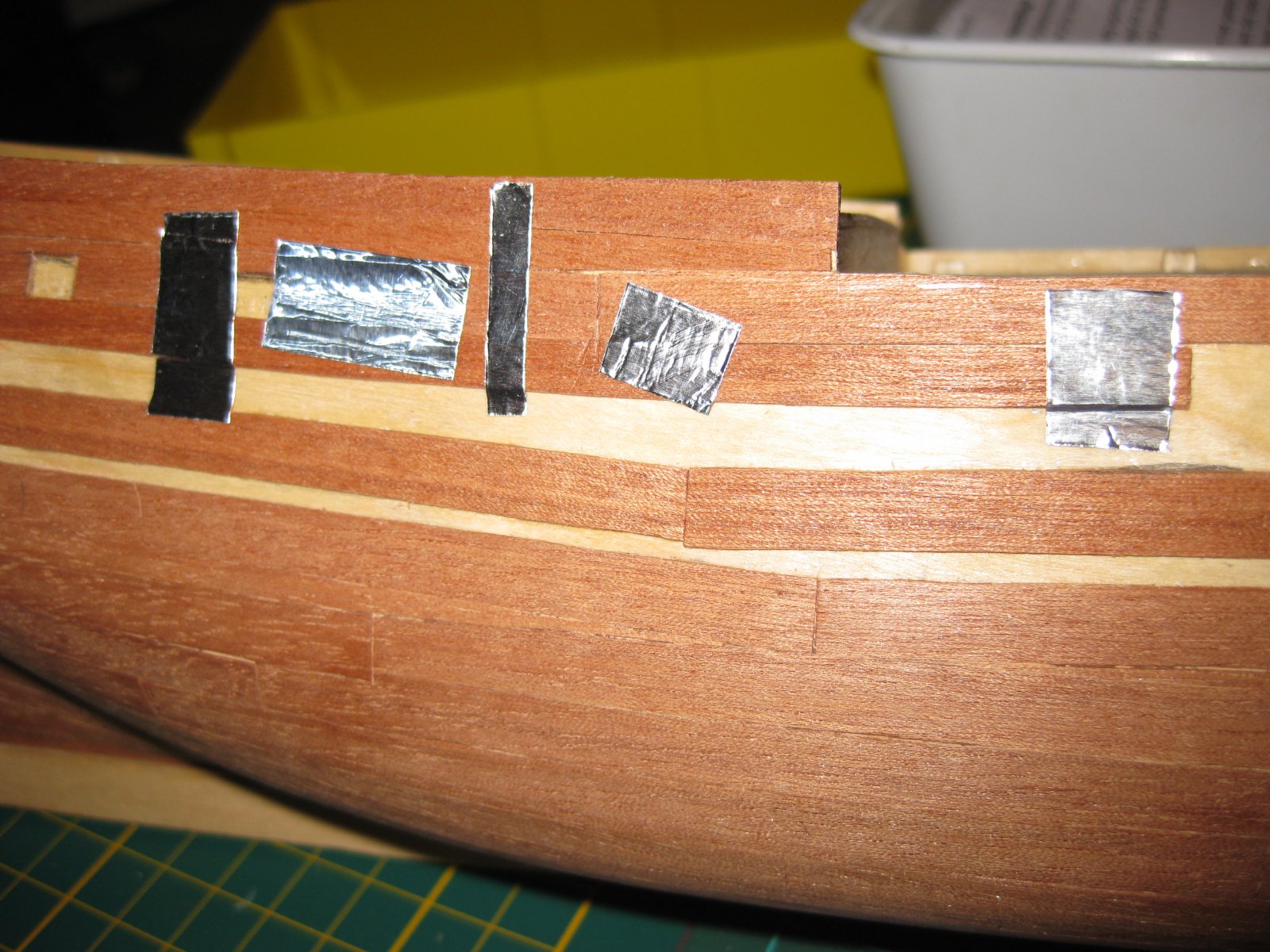

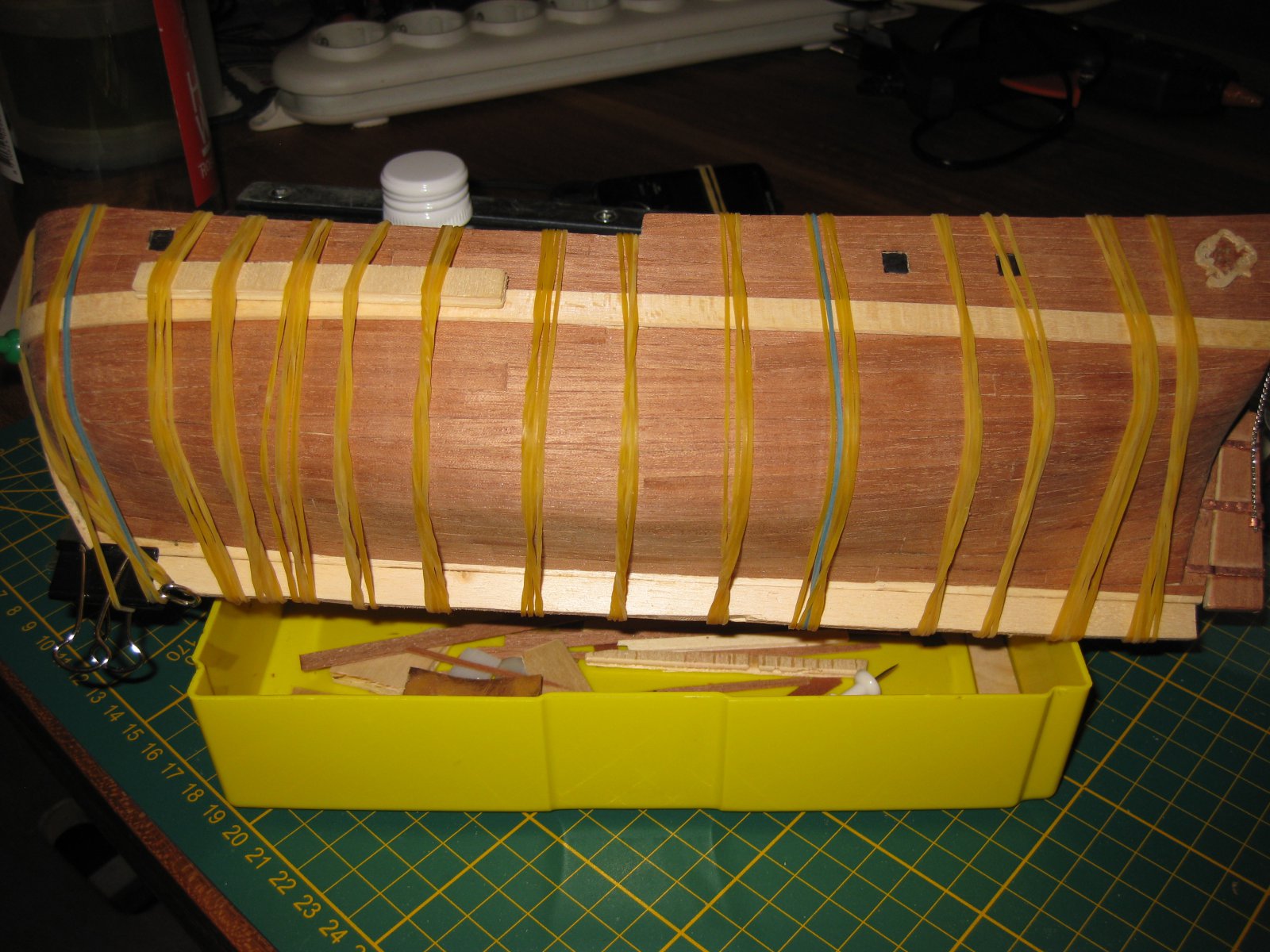

    Ik heb de kiel tijdelijk verlengt omdat hij niet geklemd kon worden. Ook heb ik alu tape gebruikt bij het plakken van het fineer. Dit spul plakt als de ziekte en houd daarmee het hout goed op zijn plaats. Ik heb alles gelijmd met pattex houtlijm.


    tot zover....

    Laatst bewerkt: 21 jul 2019
    MarcT, SjorsZ en CXello vinden dit leuk.
  2. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

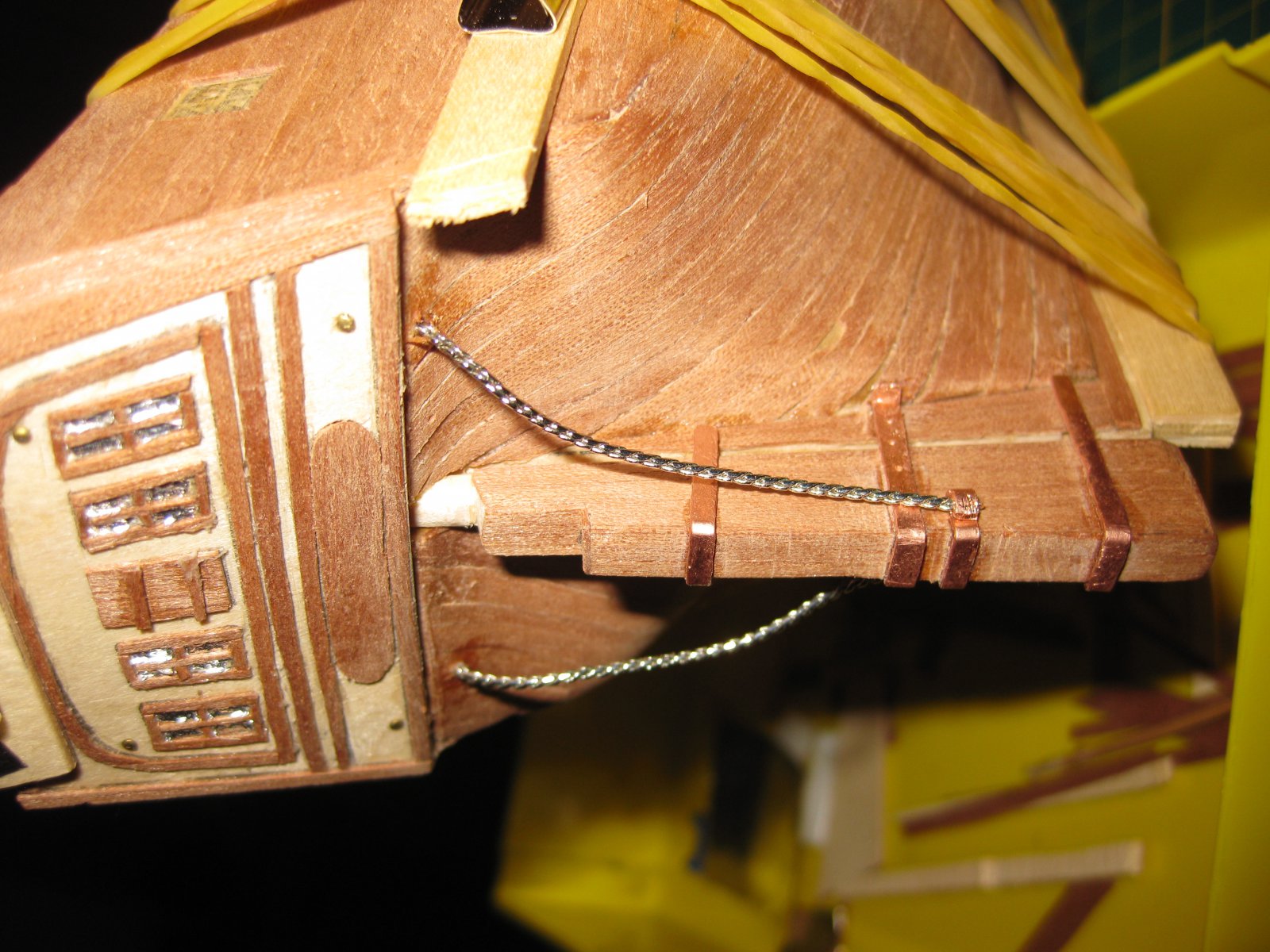

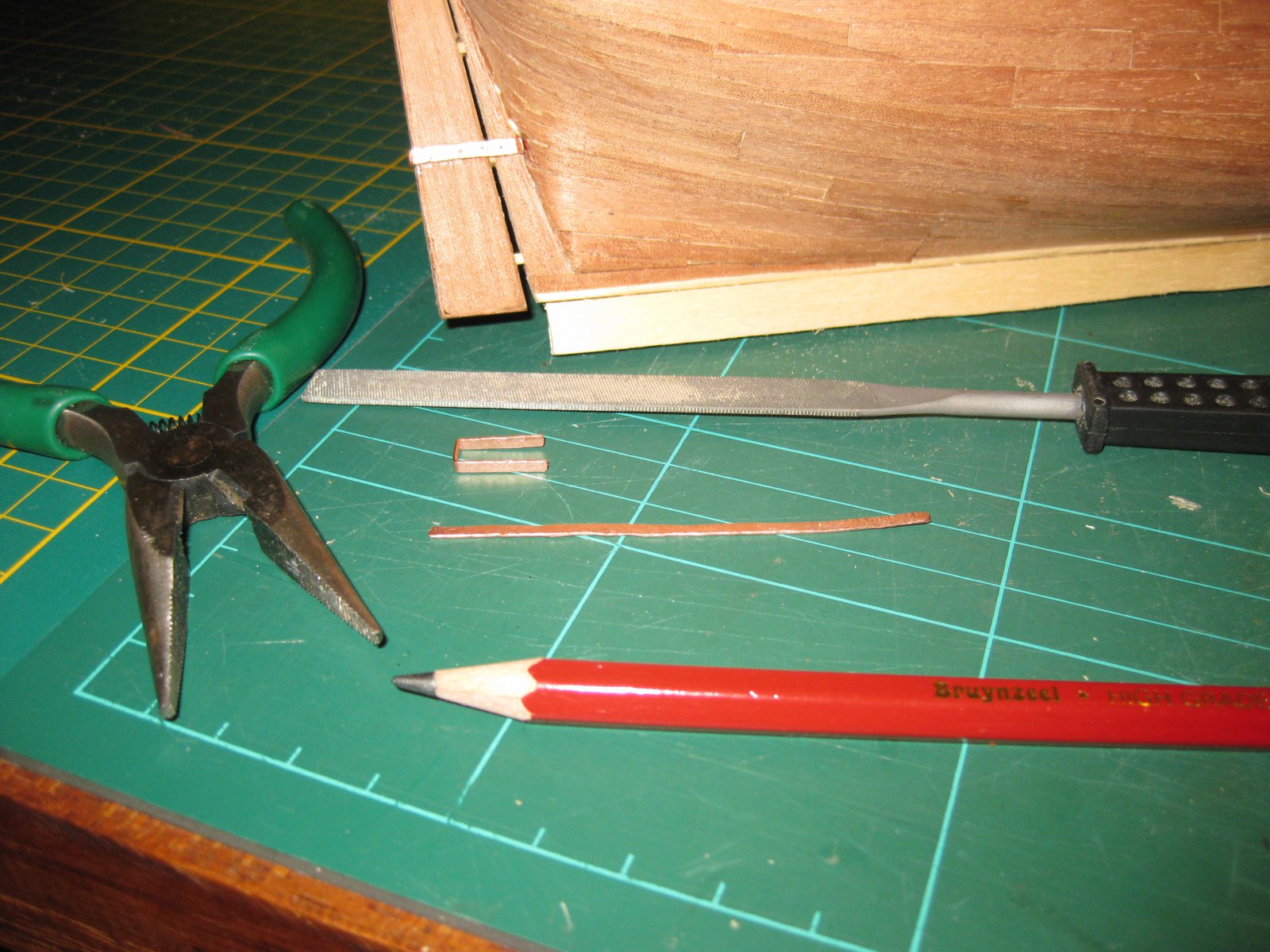

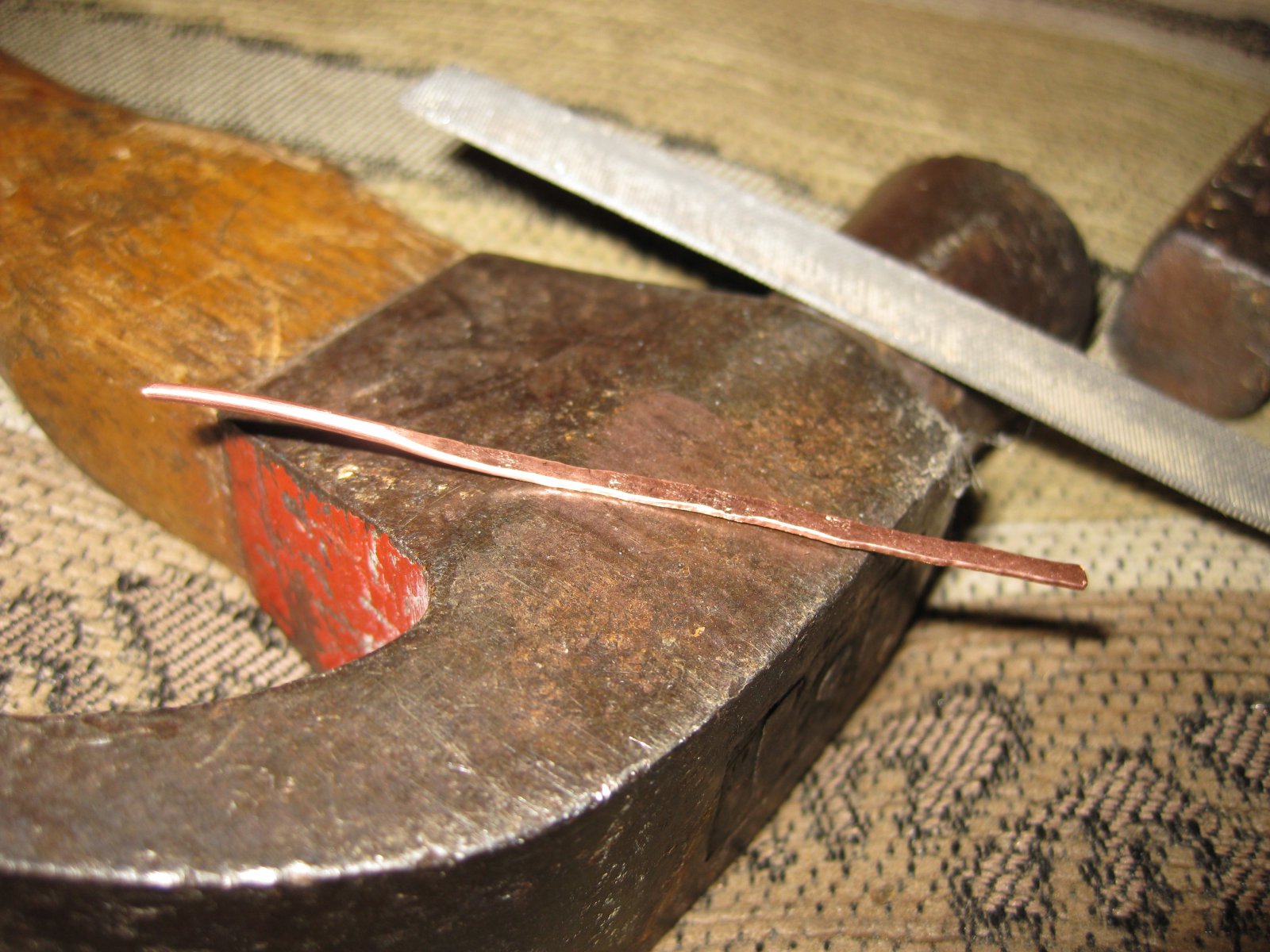

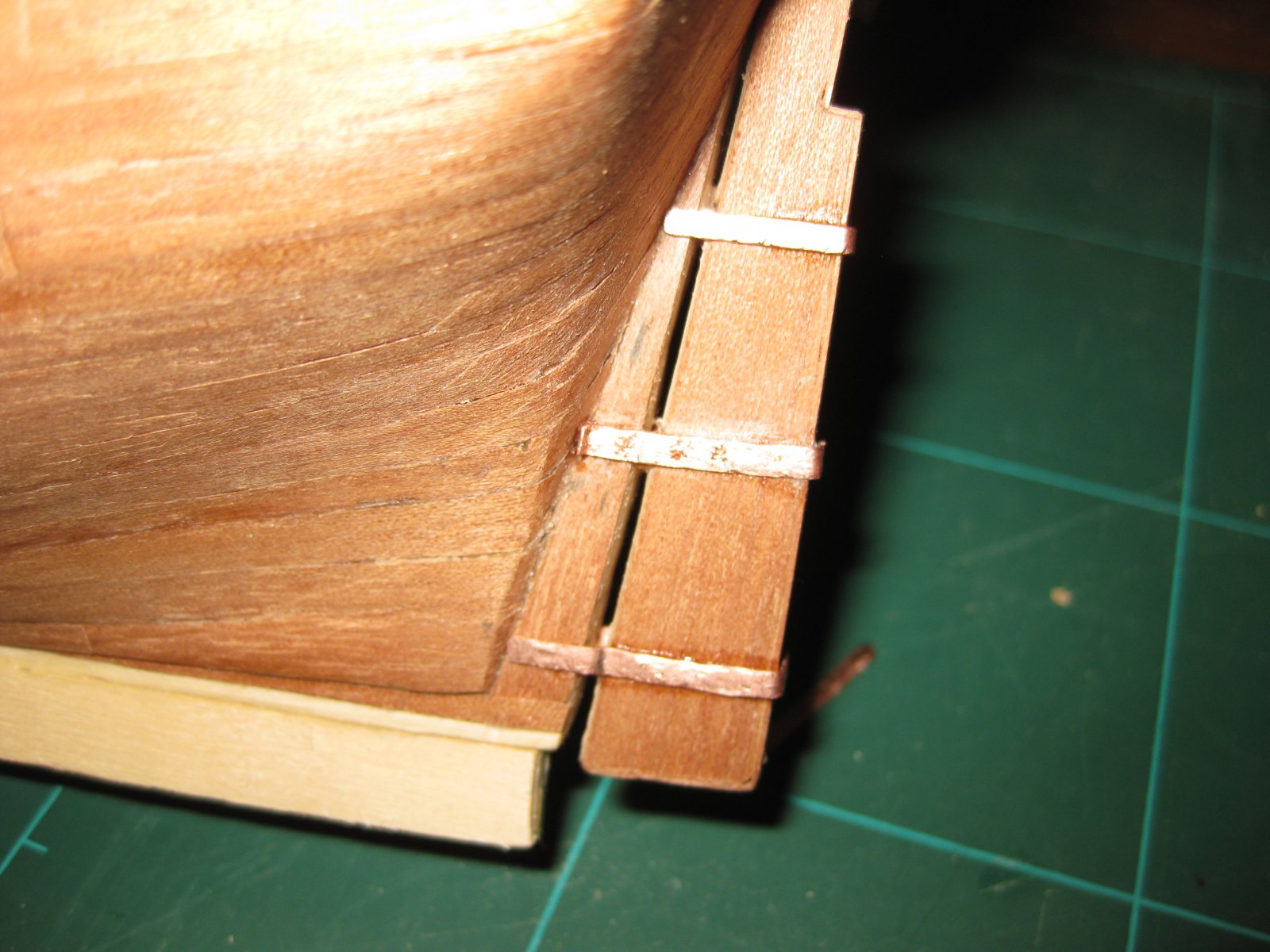

    Nadat de romp bekleed was moest het achterdek en het roer erop. Ik besloot om zelf beslag te maken van koperdraad. Ook het originele achterzijde plaatje wilde ik anders. (spiegel heet dat geloof ik)

    miniatuurtjes plaatsen werkt beter.

    IMG_0001.JPG IMG_0009.JPG IMG_0010.JPG IMG_0021.JPG IMG_0023.JPG

    MarcT, SjorsZ en CXello vinden dit leuk.
  3. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

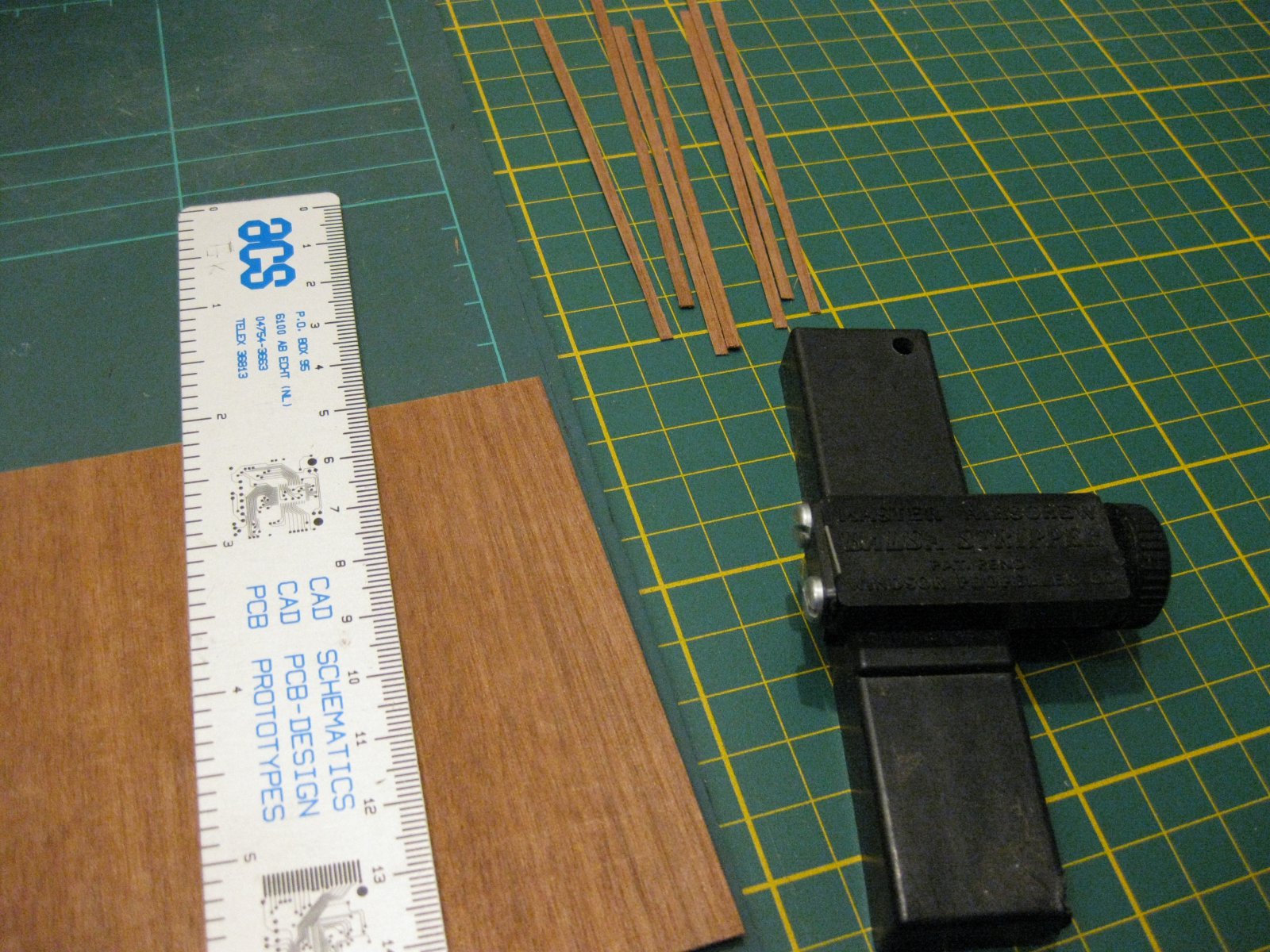

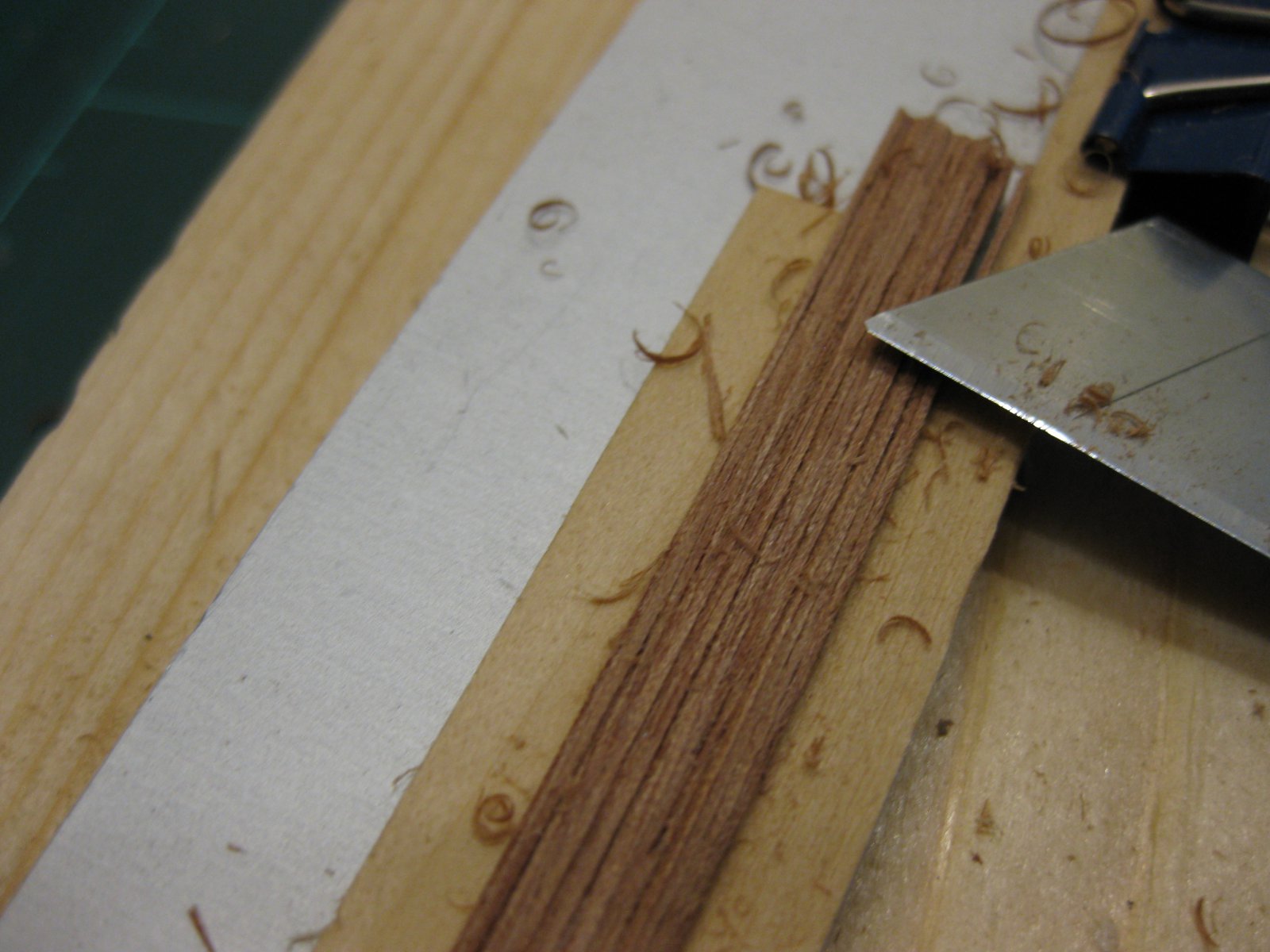

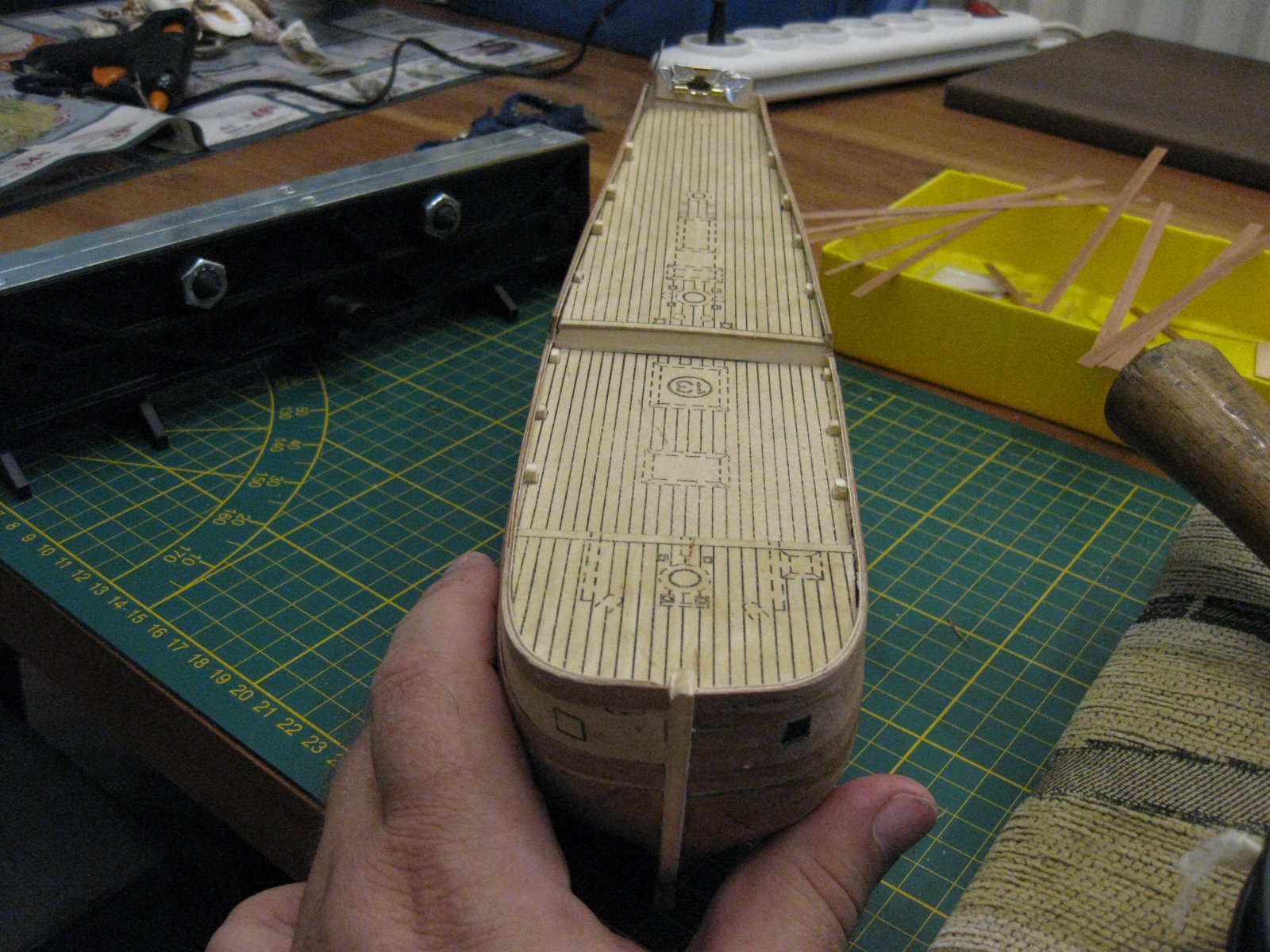

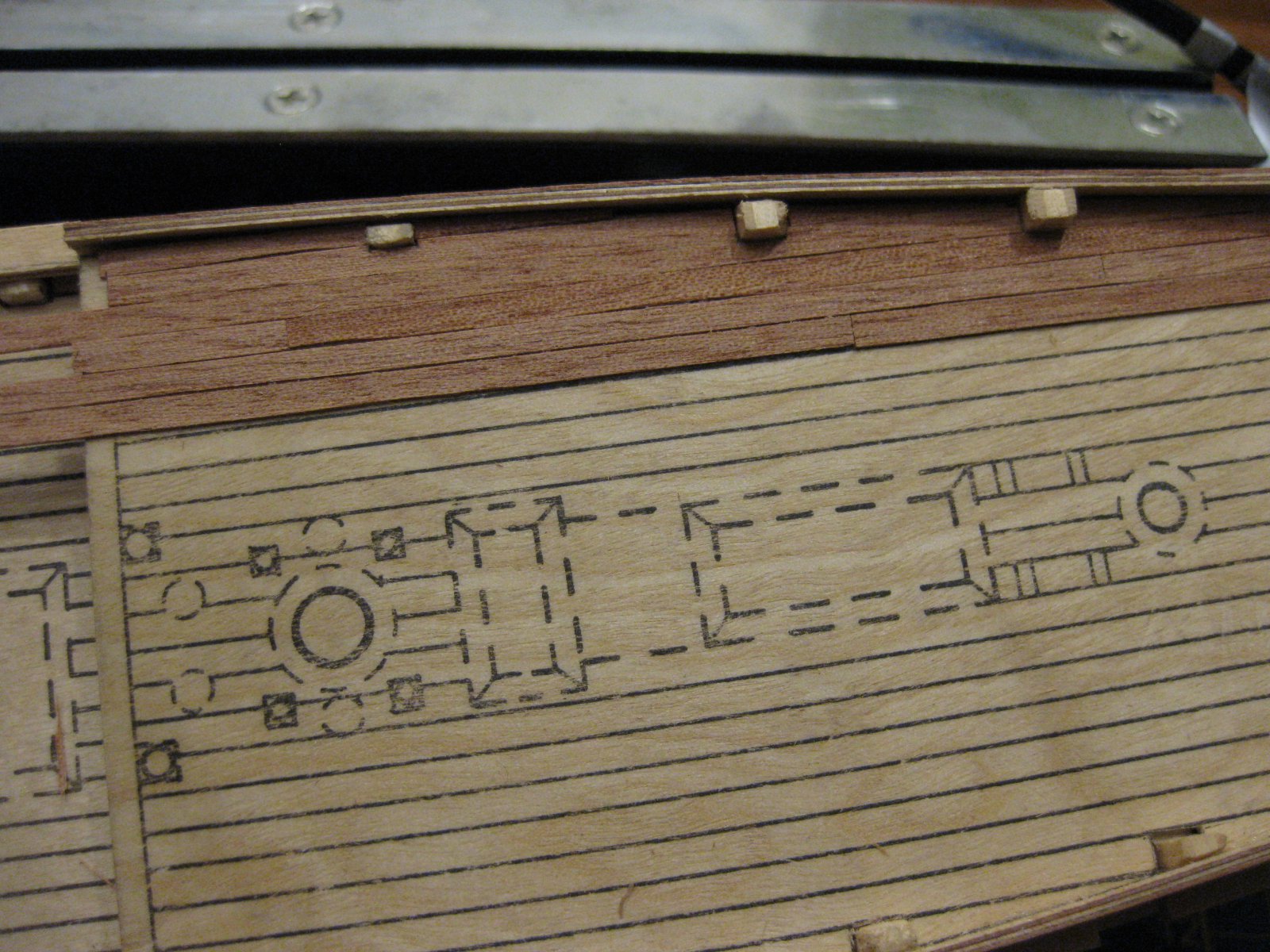

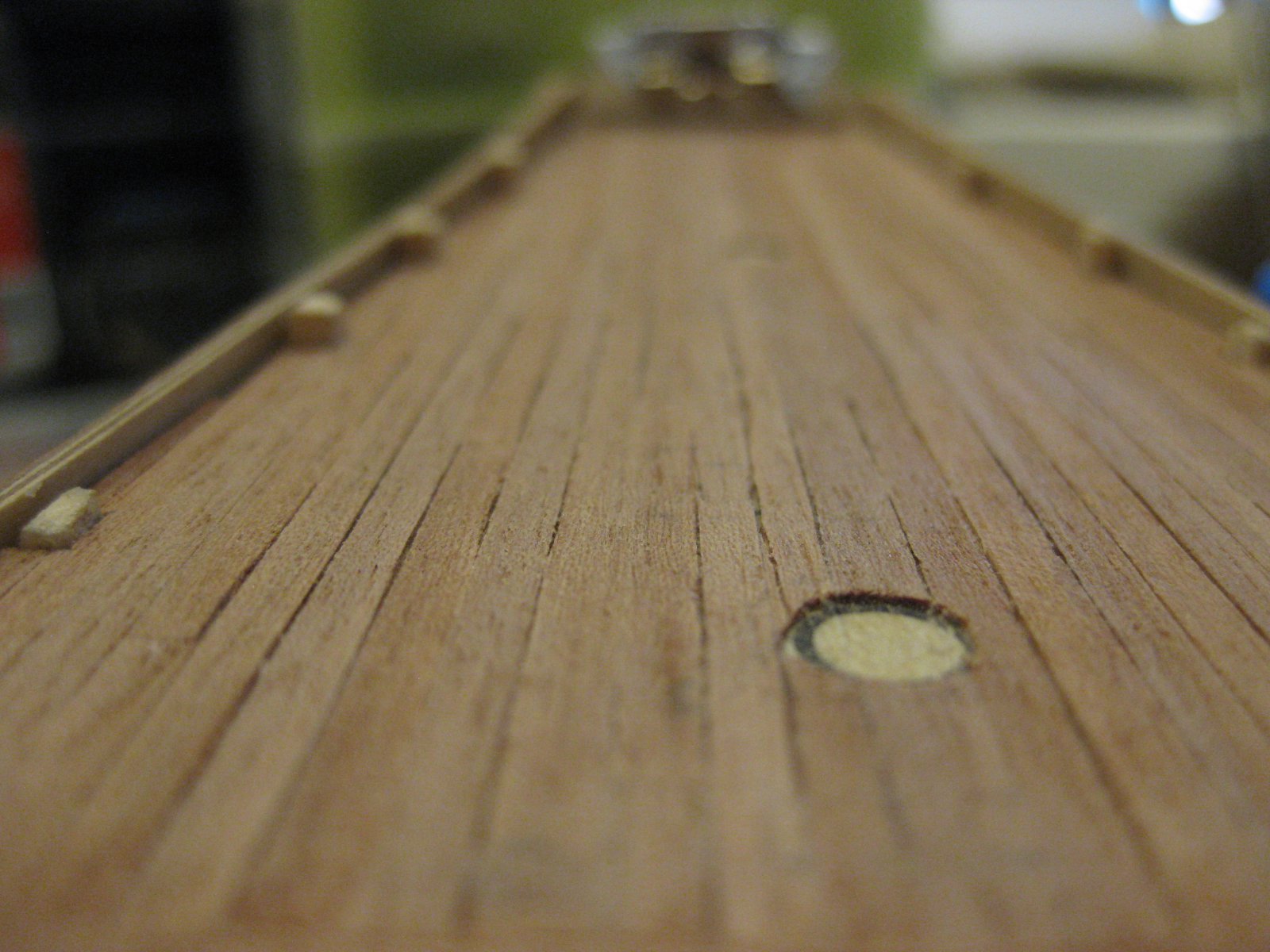

    Het originele dek was ook niet naar wens, ook werkte het "plankensnijdertje" niet goed. Je moest heel goed oppassen. Een mooi stuk pexiglas en het deed wat hij moest doen. Daar had ik eerder op moeten komen.

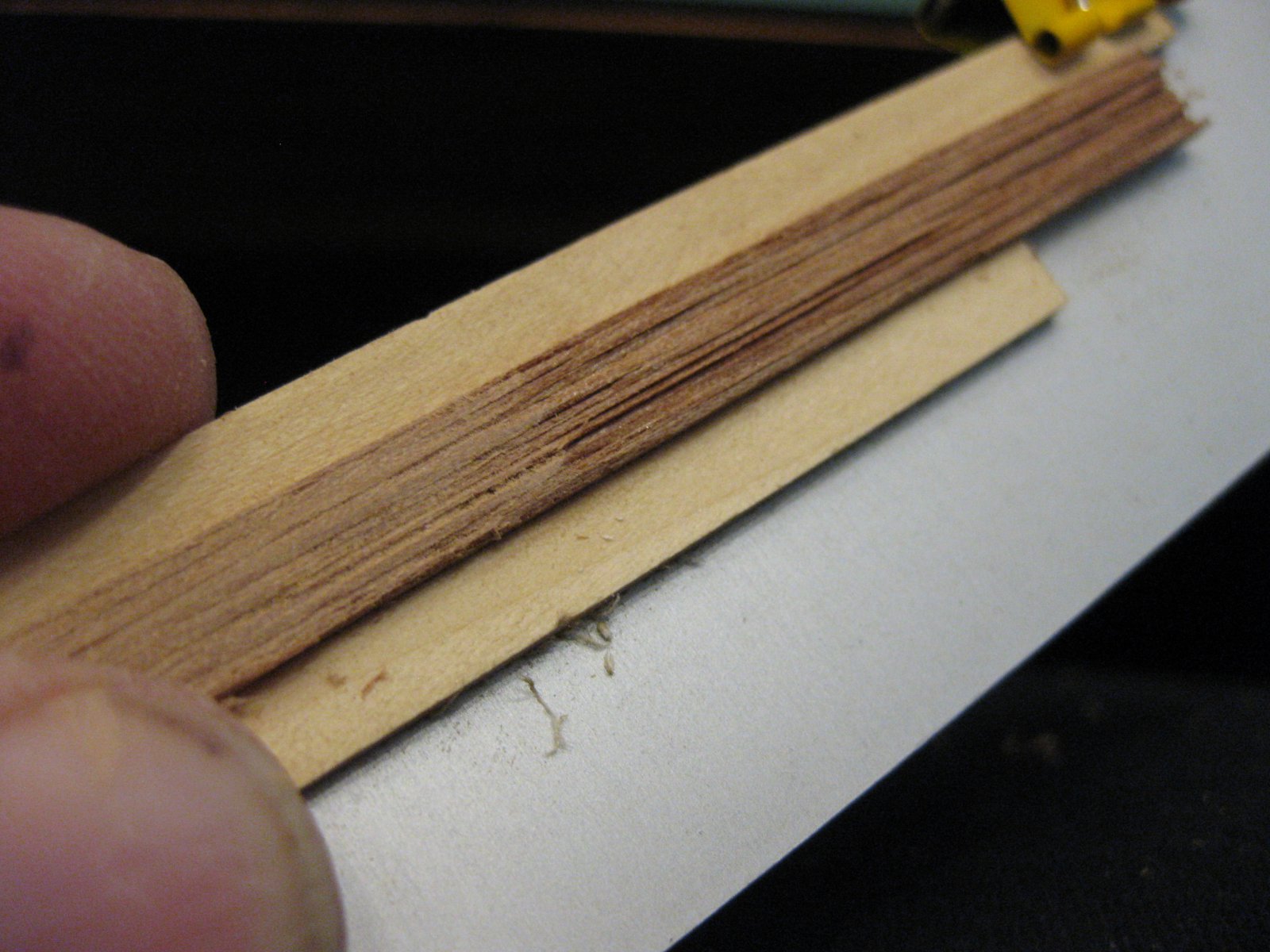

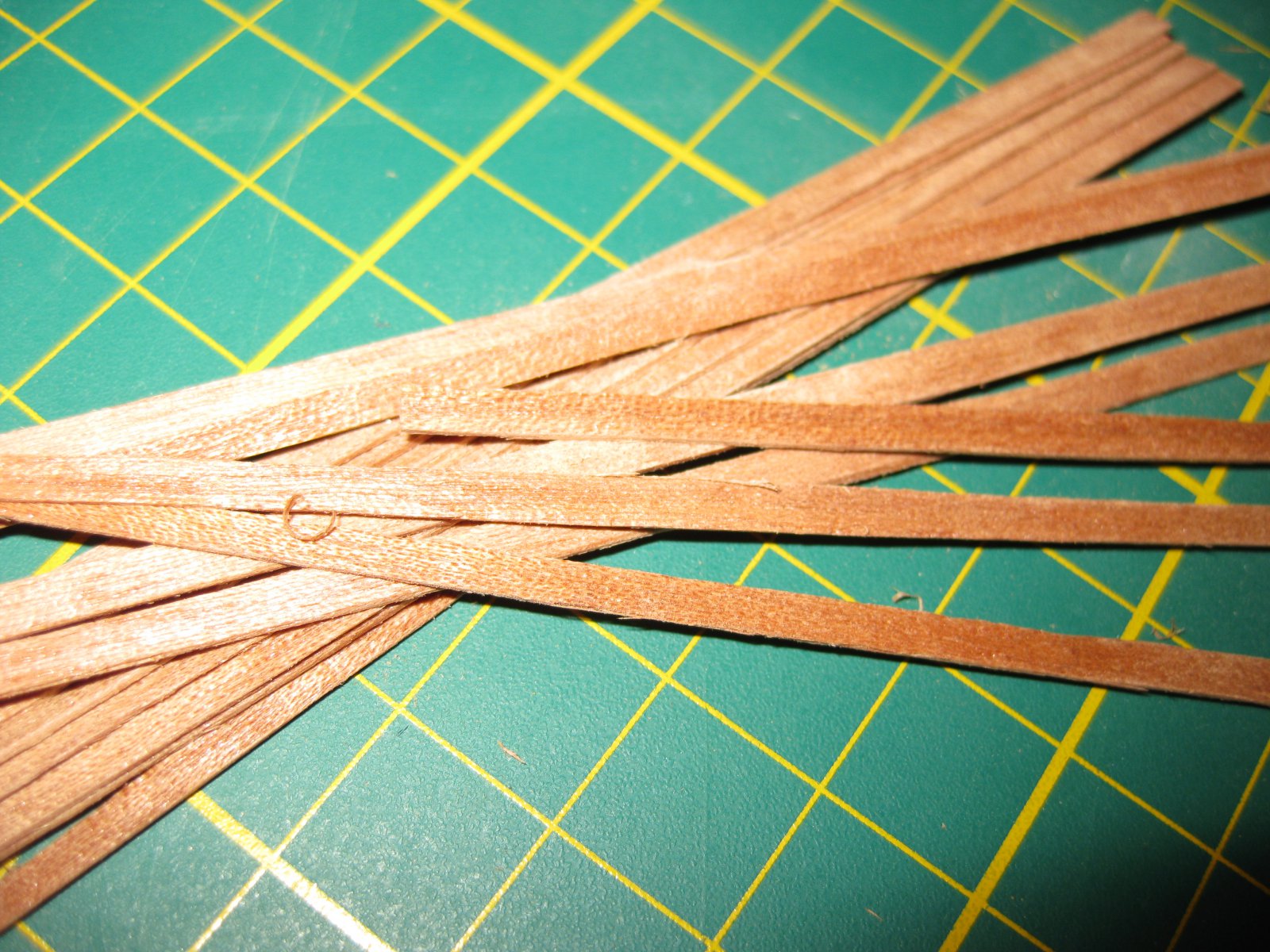

    De plankjes bij elkaar gepakt en tezamen de zijkanten gevlakt/geschuurd.
    IMG_0007.JPG IMG_0051.JPG IMG_0052.JPG IMG_0053.JPG IMG_0038.JPG IMG_0042.JPG IMG_0043.JPG IMG_0055.JPG IMG_0058.JPG IMG_0039.JPG

    MarcT, SjorsZ en CXello vinden dit leuk.
  4. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

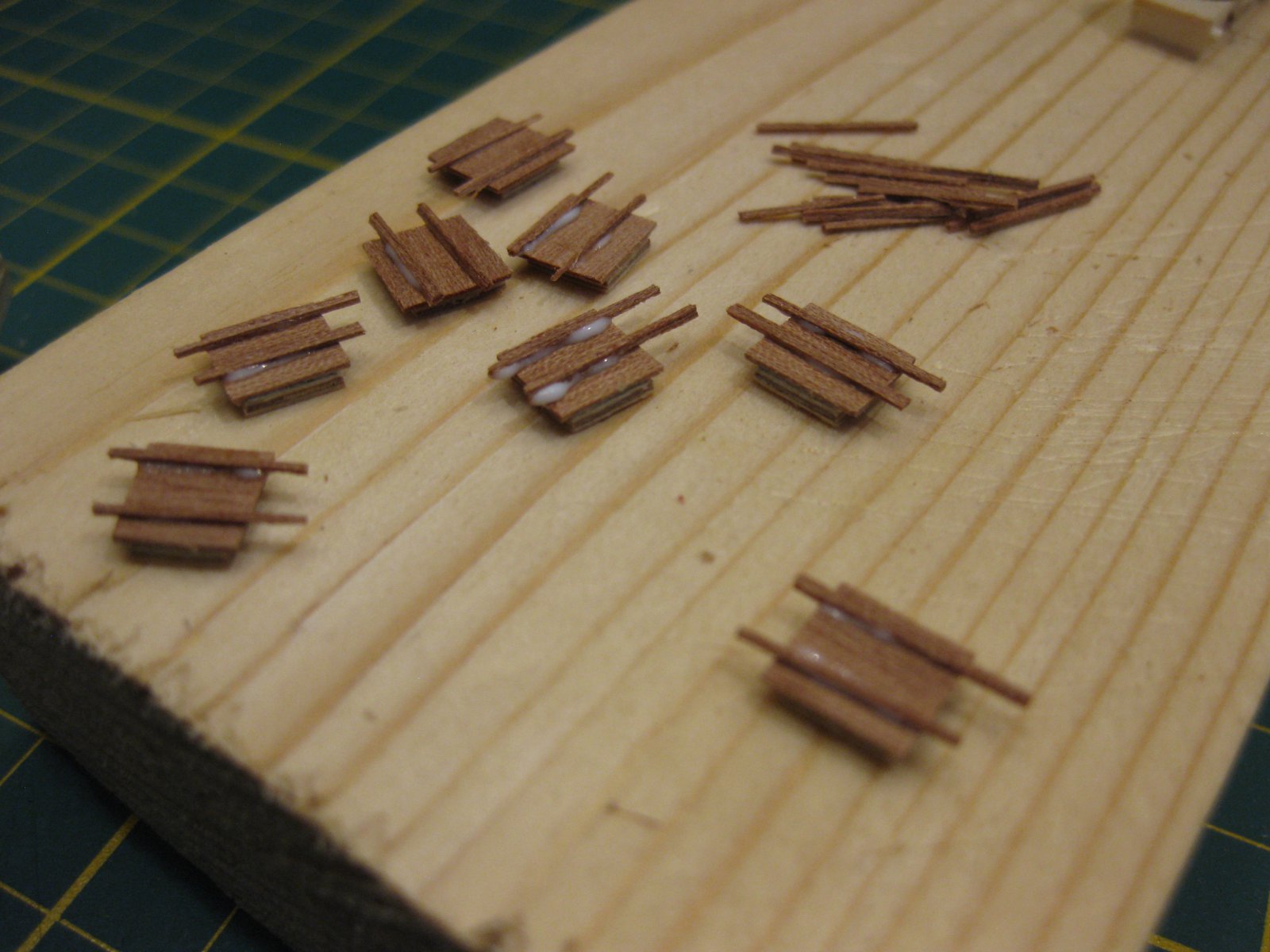

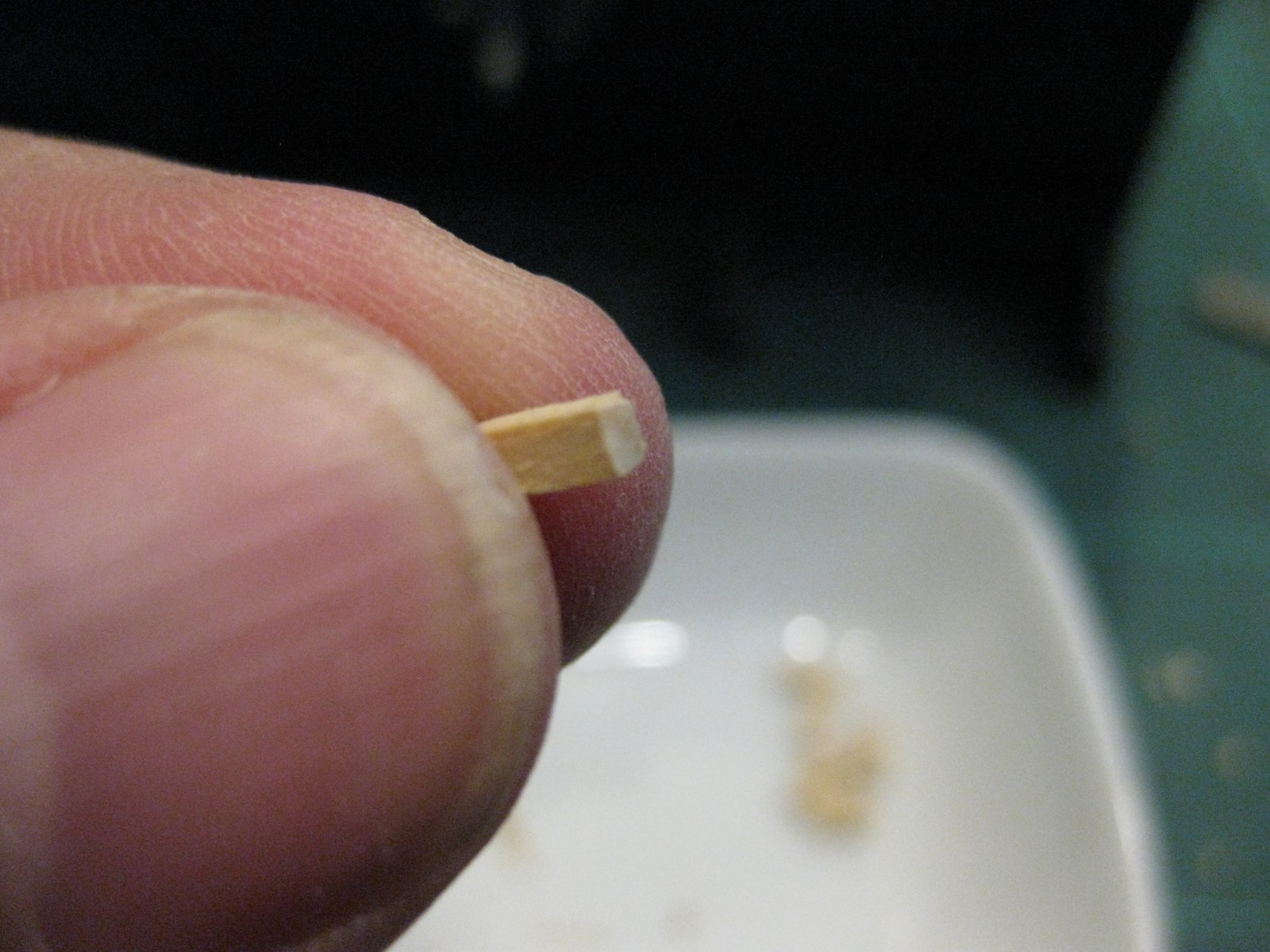

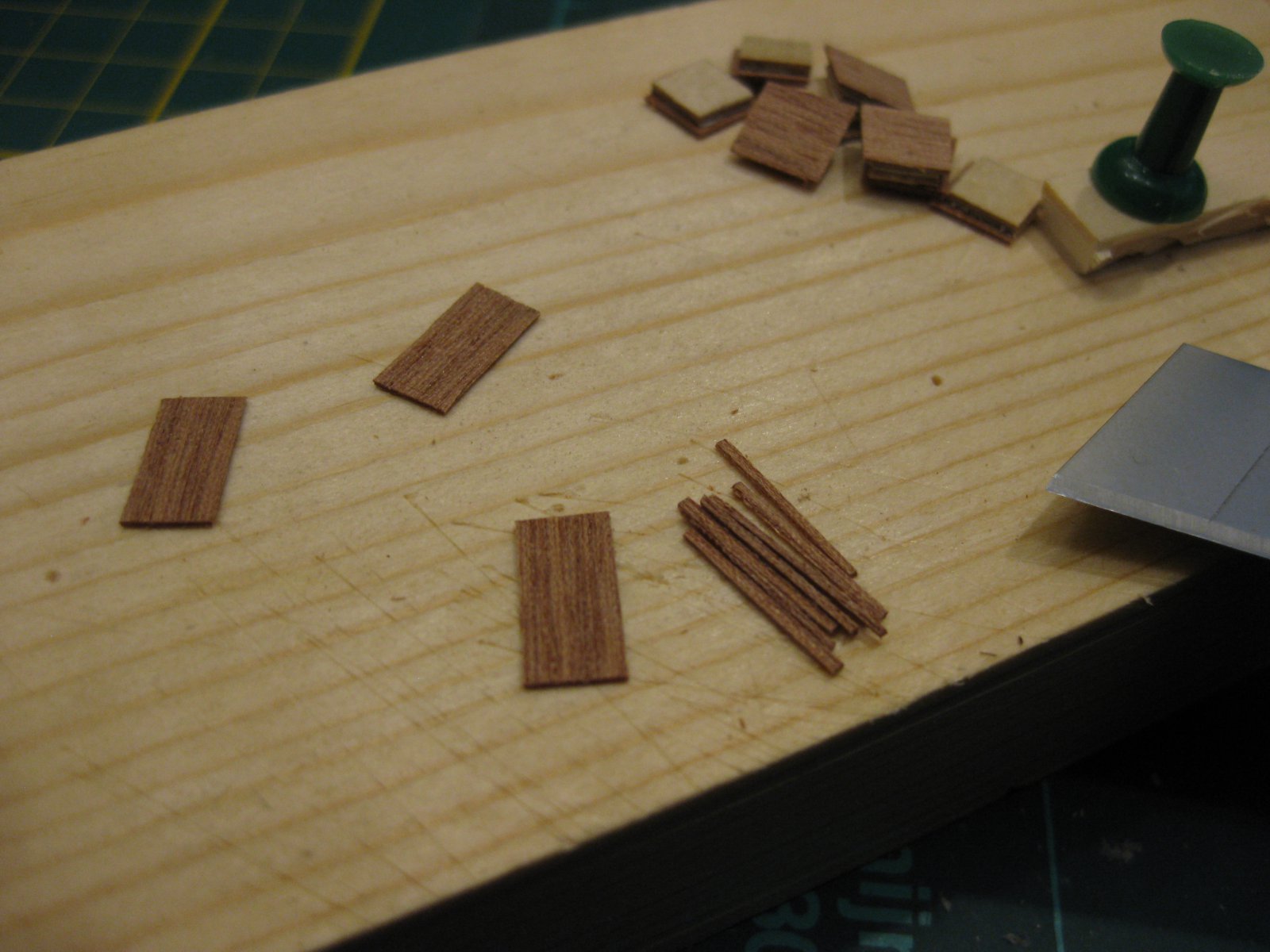

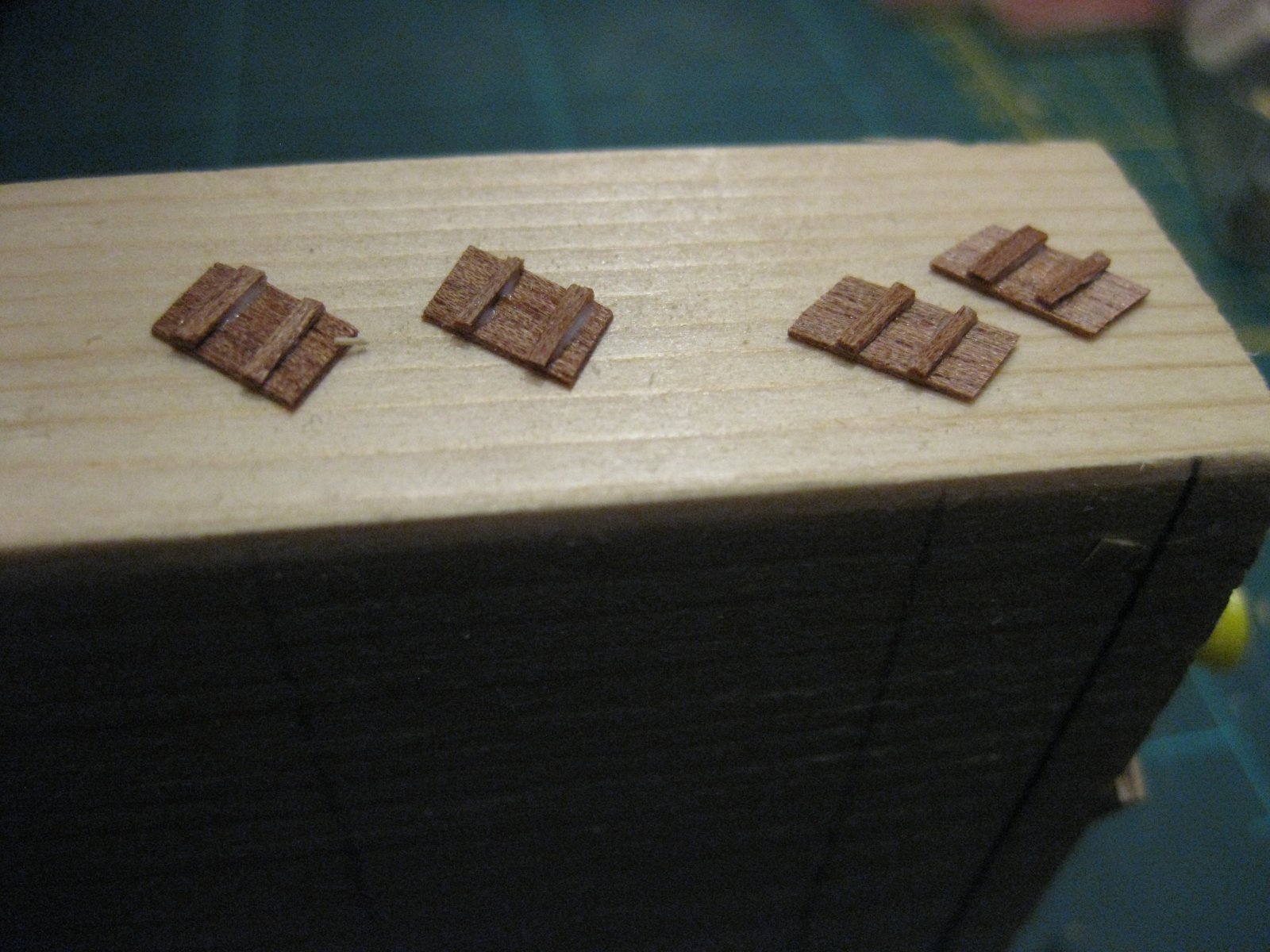

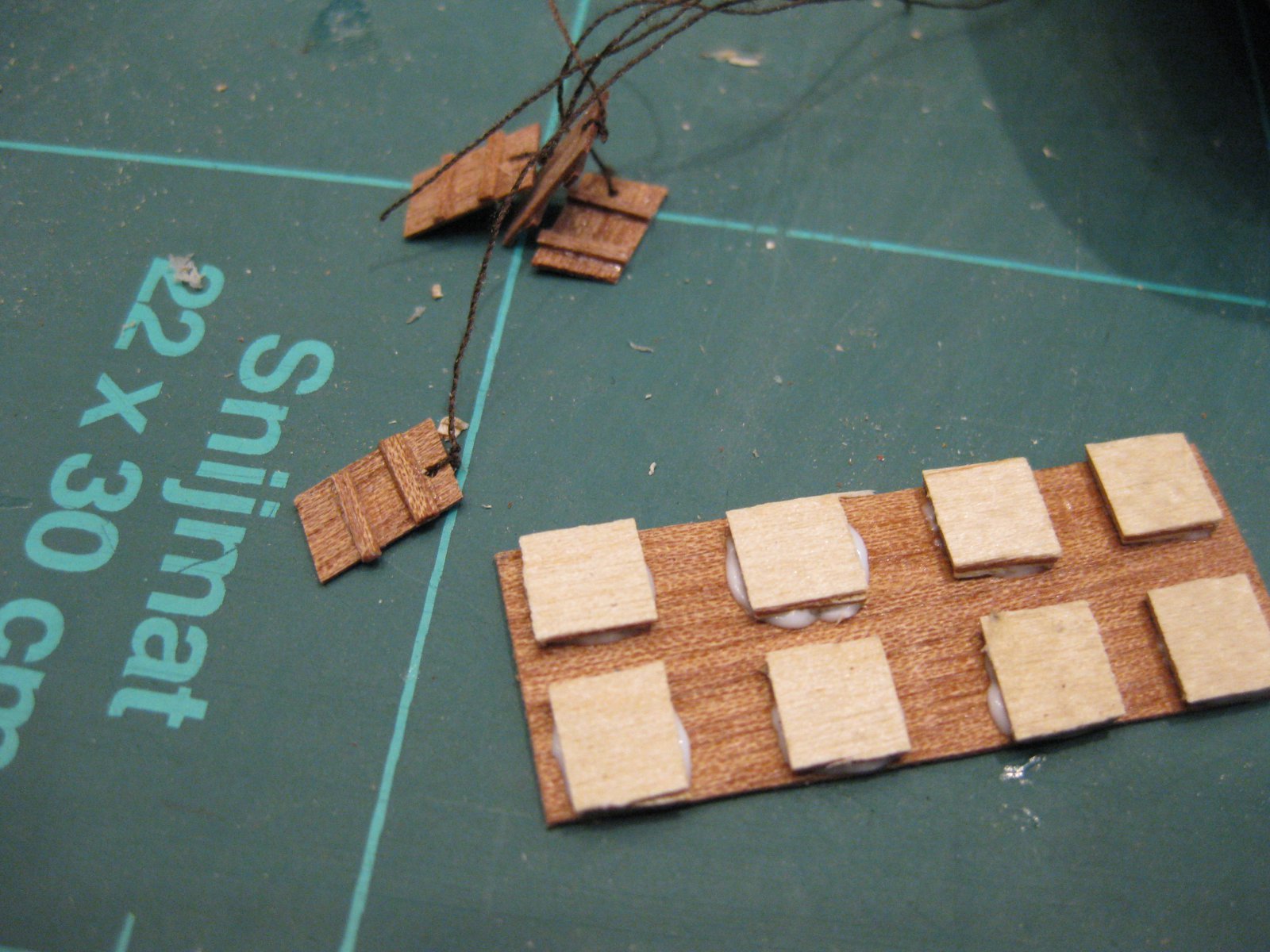

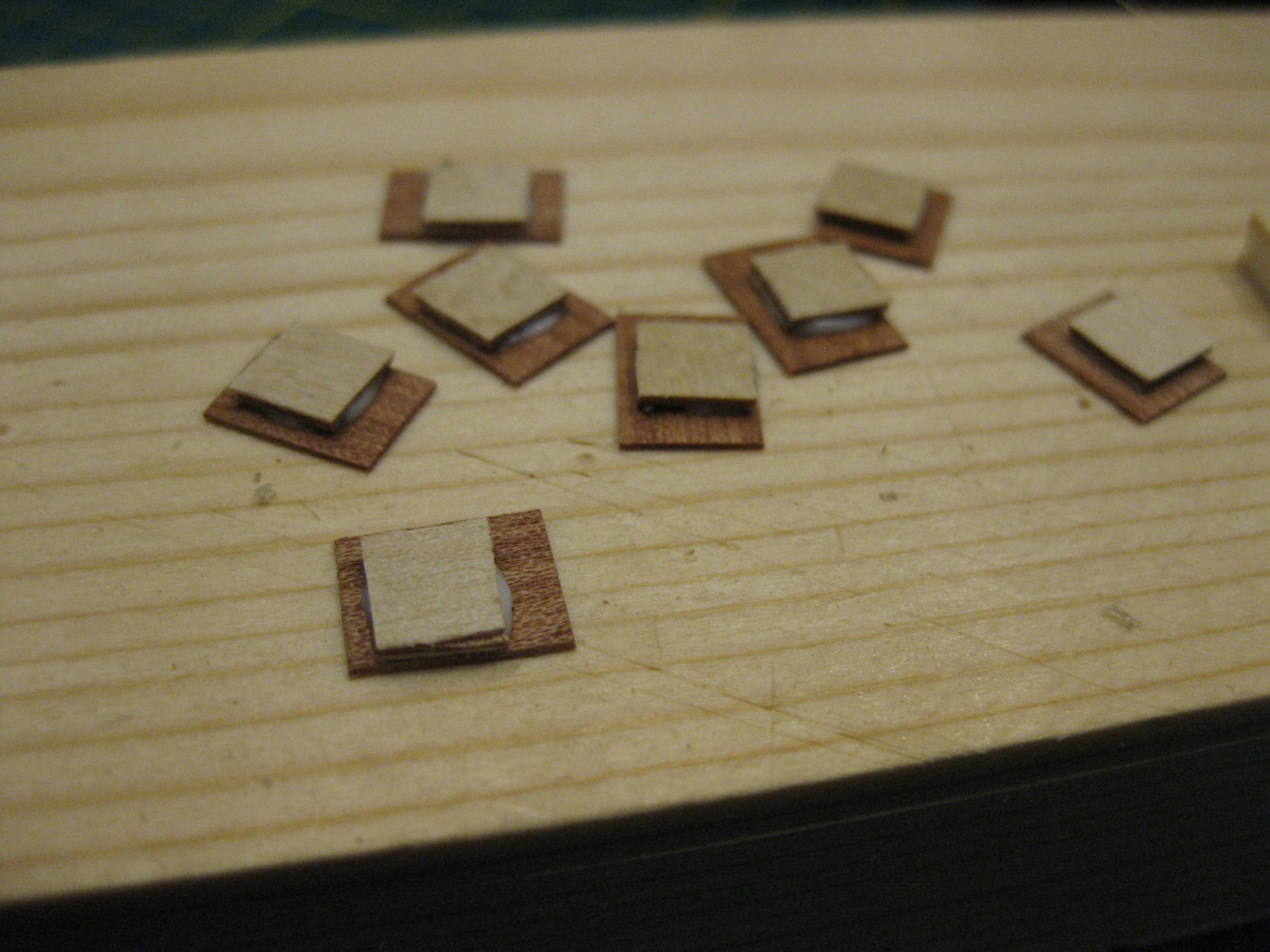

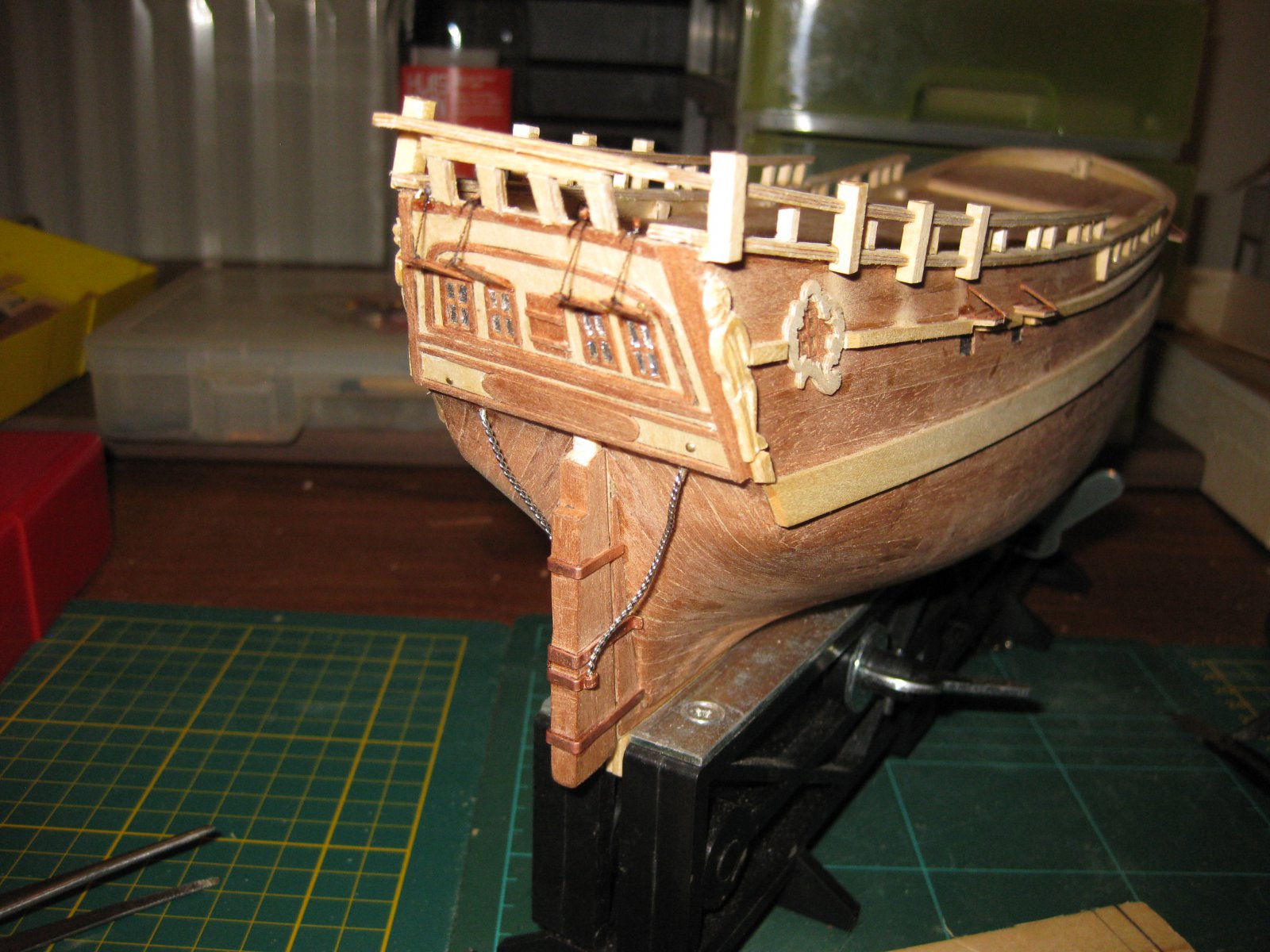

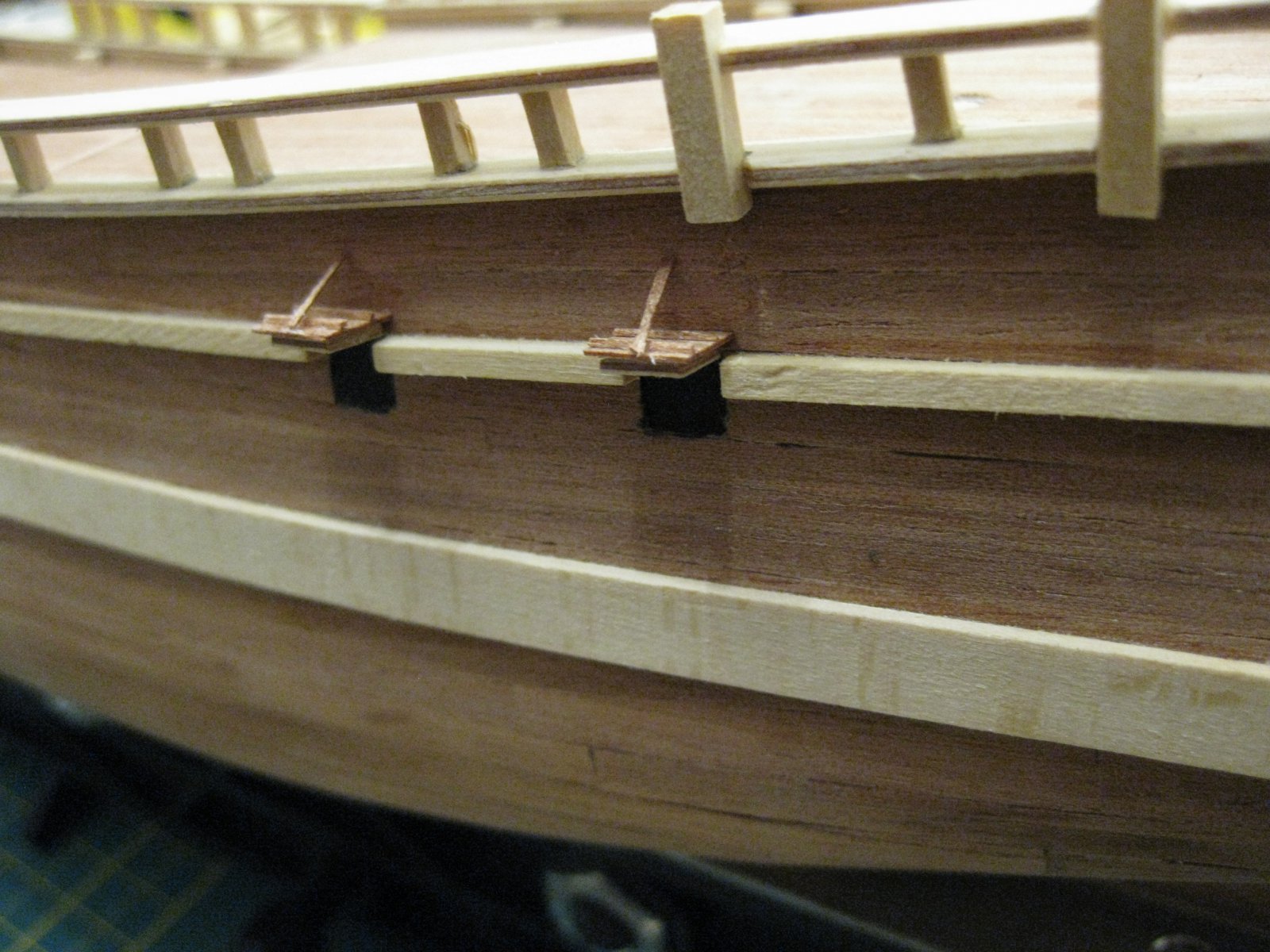

    De luiken. Ik heb trouwens geen figuurzaag, ik snijd alles met een mesje uit. Morgen toch maar een figuurzaag op de kop tikken.
    Het volgend bootje moet een groter formaat dat weet ik wel. Wat een gepriegel.

    IMG_0026.JPG IMG_0050.JPG IMG_0067.JPG IMG_0073.JPG IMG_0074.JPG IMG_0080.JPG IMG_0081.JPG IMG_0084.JPG IMG_0085.JPG IMG_0088.JPG

    MarcT, SjorsZ en CXello vinden dit leuk.
  5. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

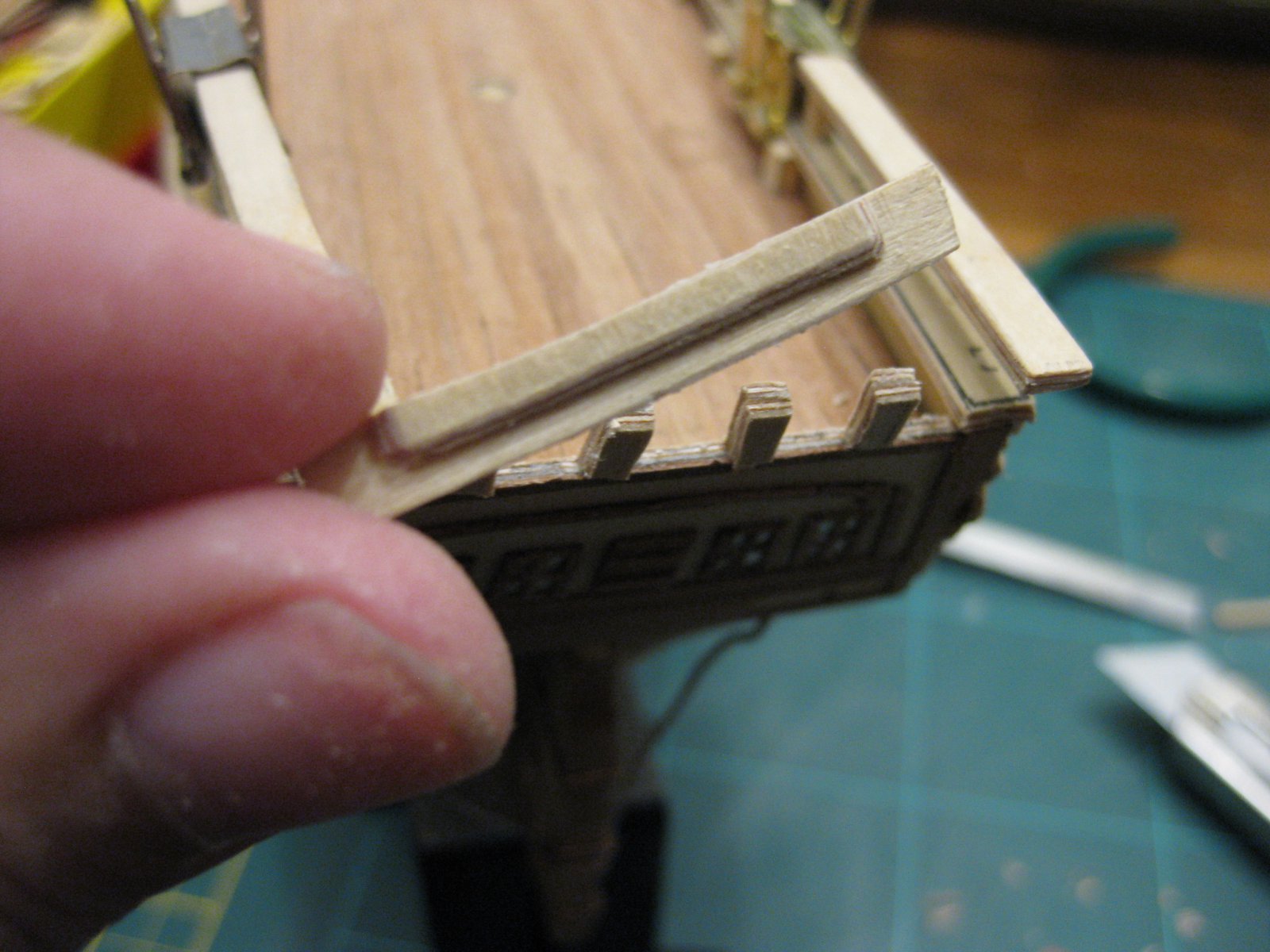

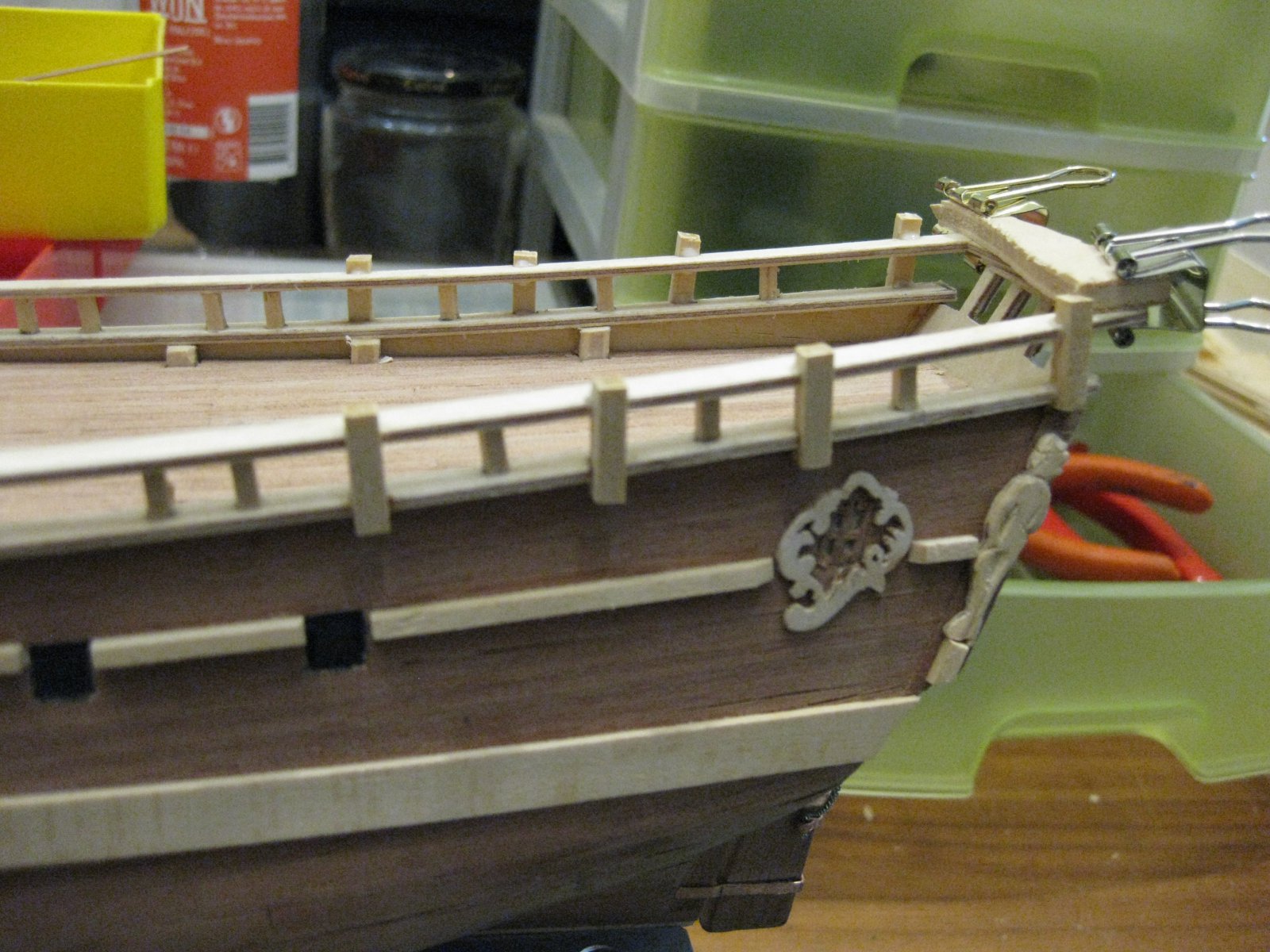

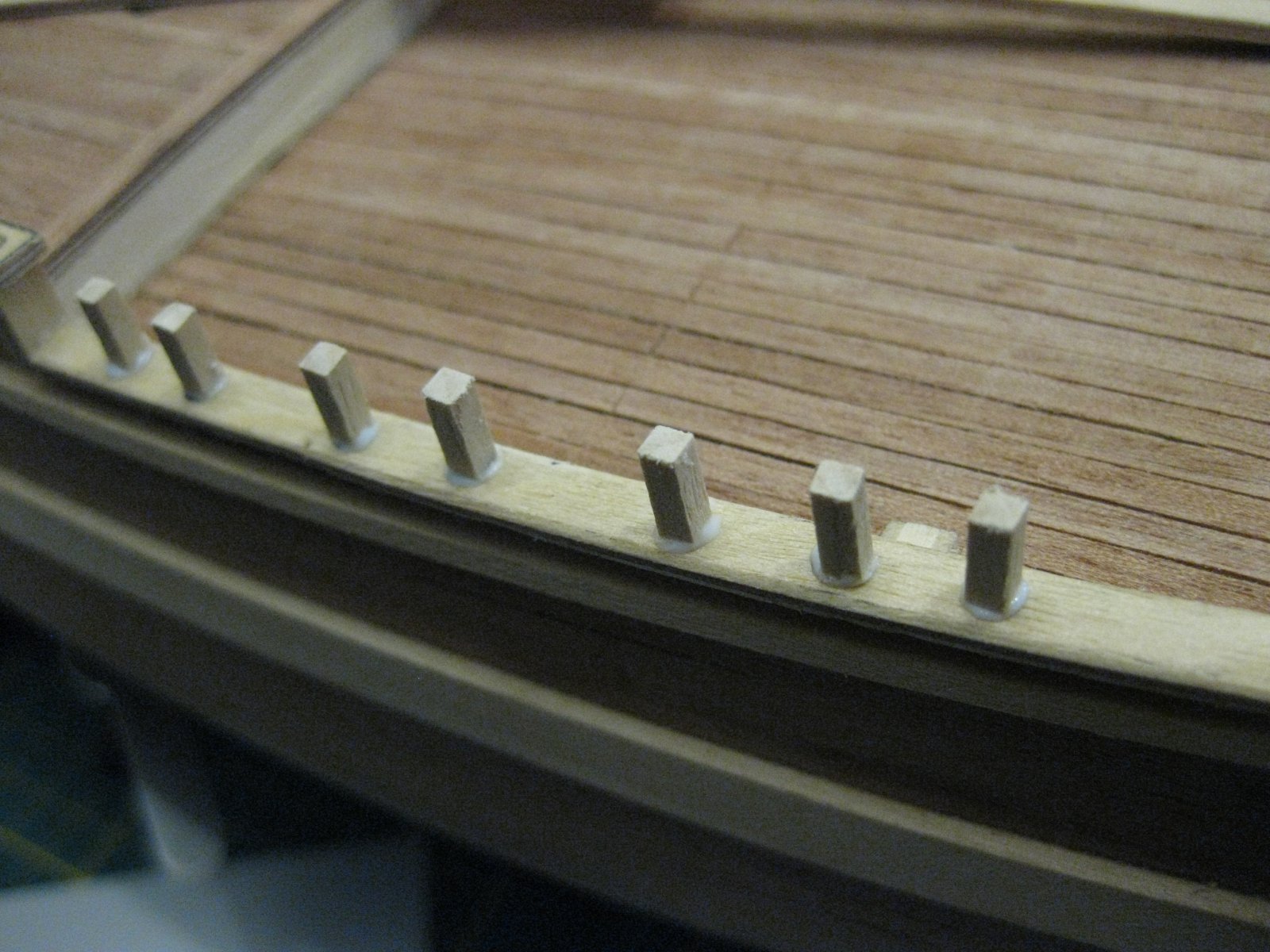

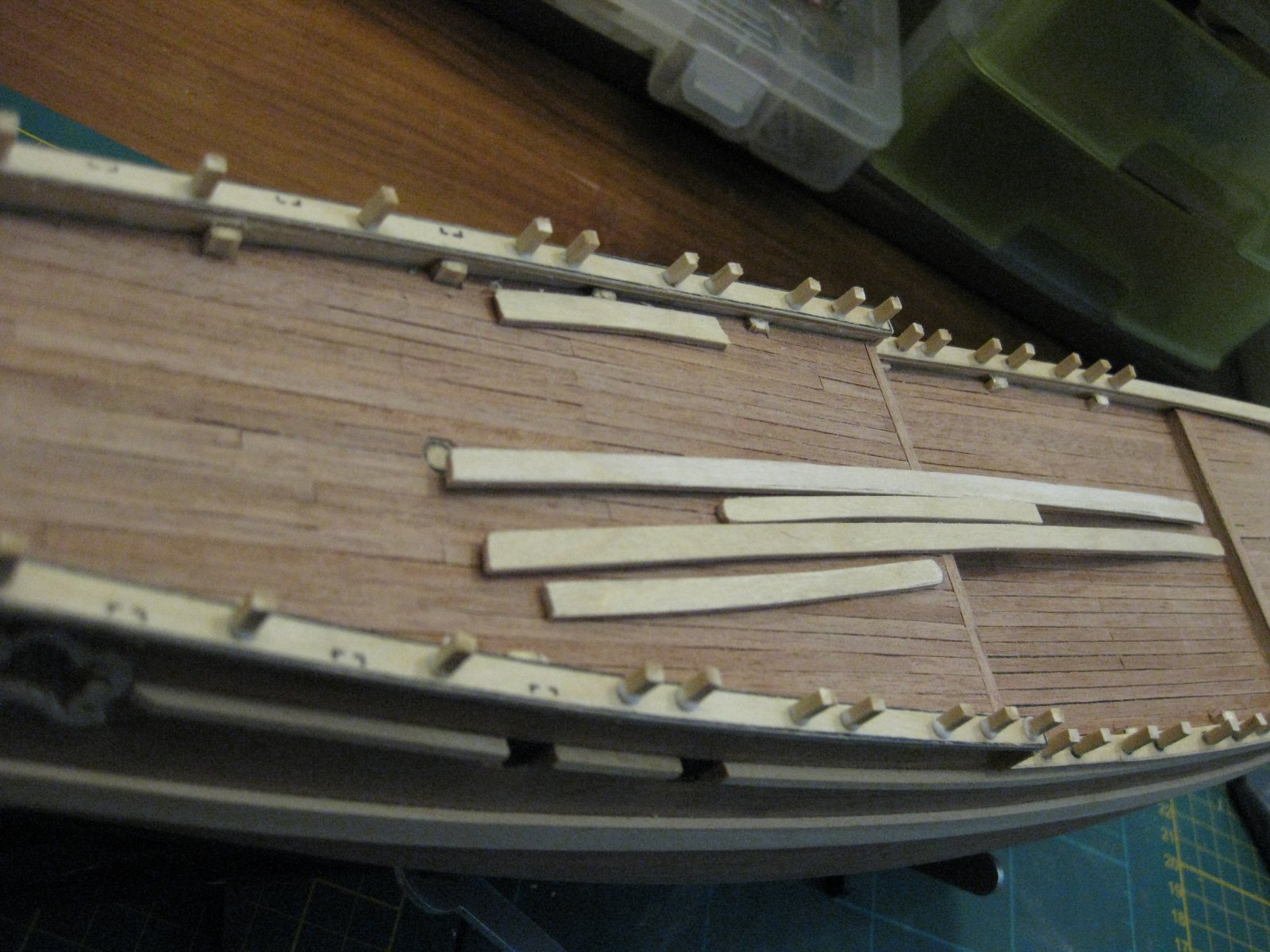

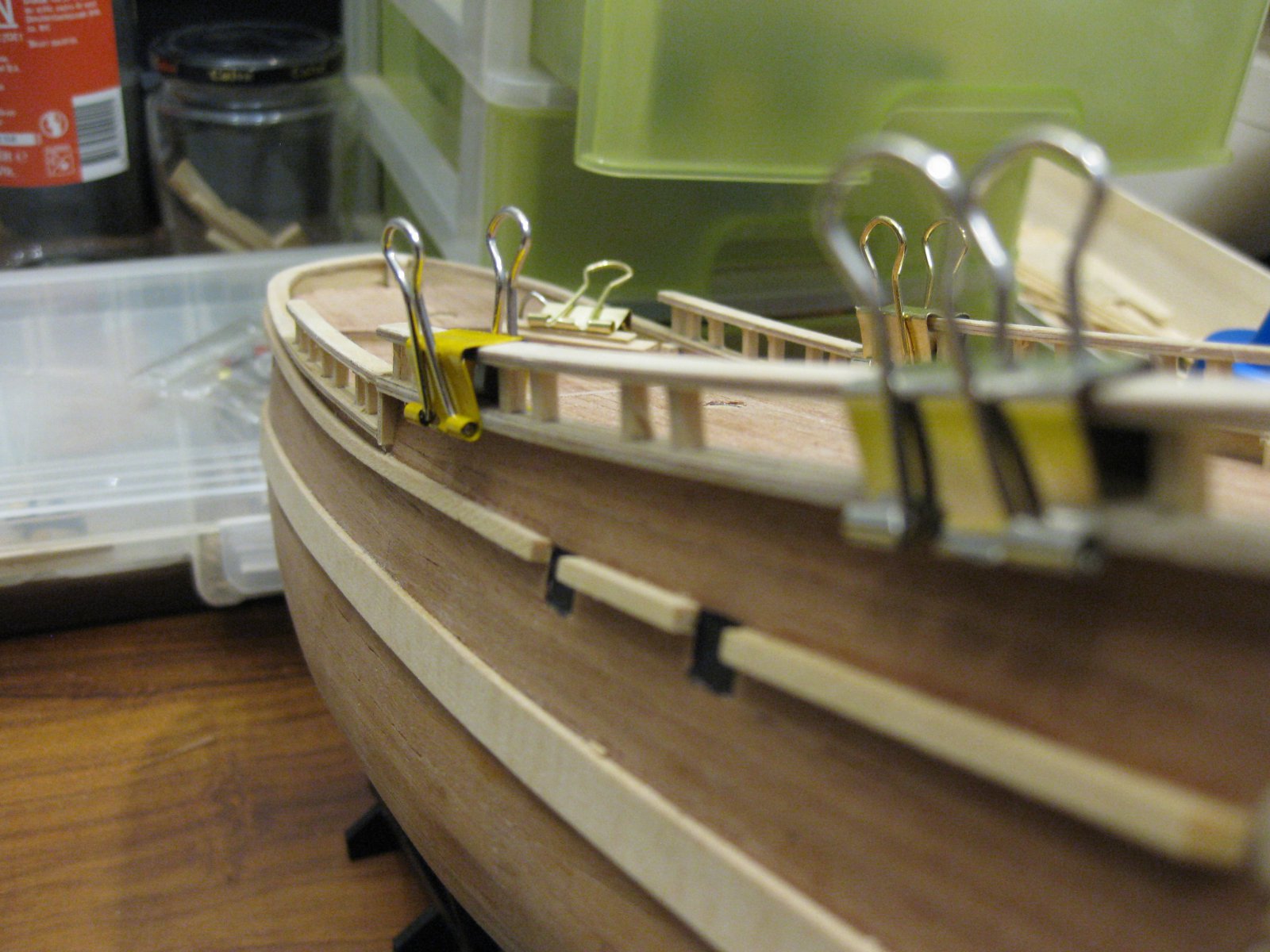

    De reling: Ook een hels karwij, maar ik ben blij met het resultaat.

    IMG_0060.JPG IMG_0062.JPG IMG_0065.JPG IMG_0066.JPG IMG_0069.JPG IMG_0071.JPG IMG_0076.JPG IMG_0077.JPG

    MarcT, SjorsZ en CXello vinden dit leuk.
  6. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

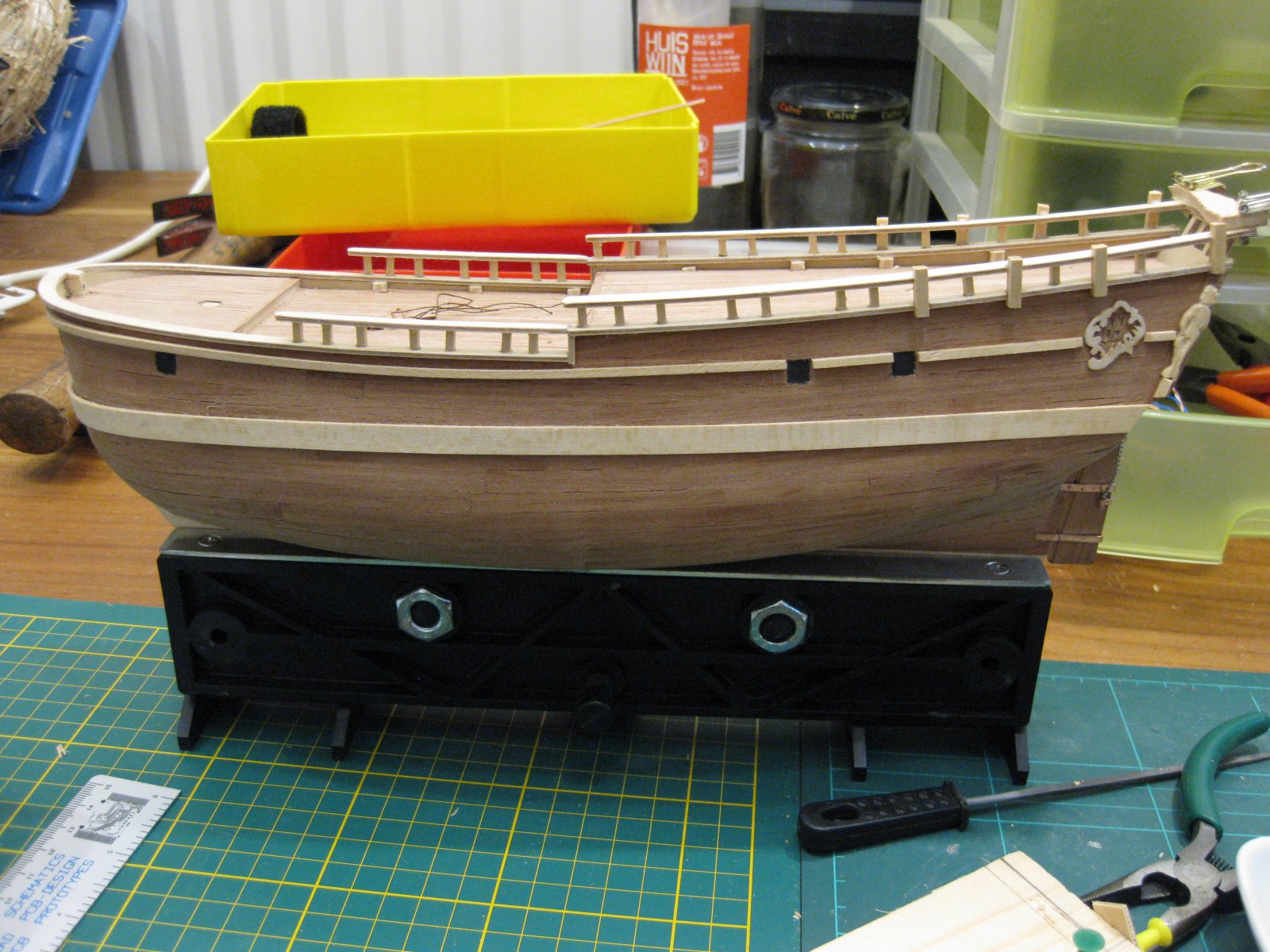

    Toen de masten op maat gezaagd alsook de reling verder afgewerkt zodat de dek kanonnen vast gezet kunnen worden.

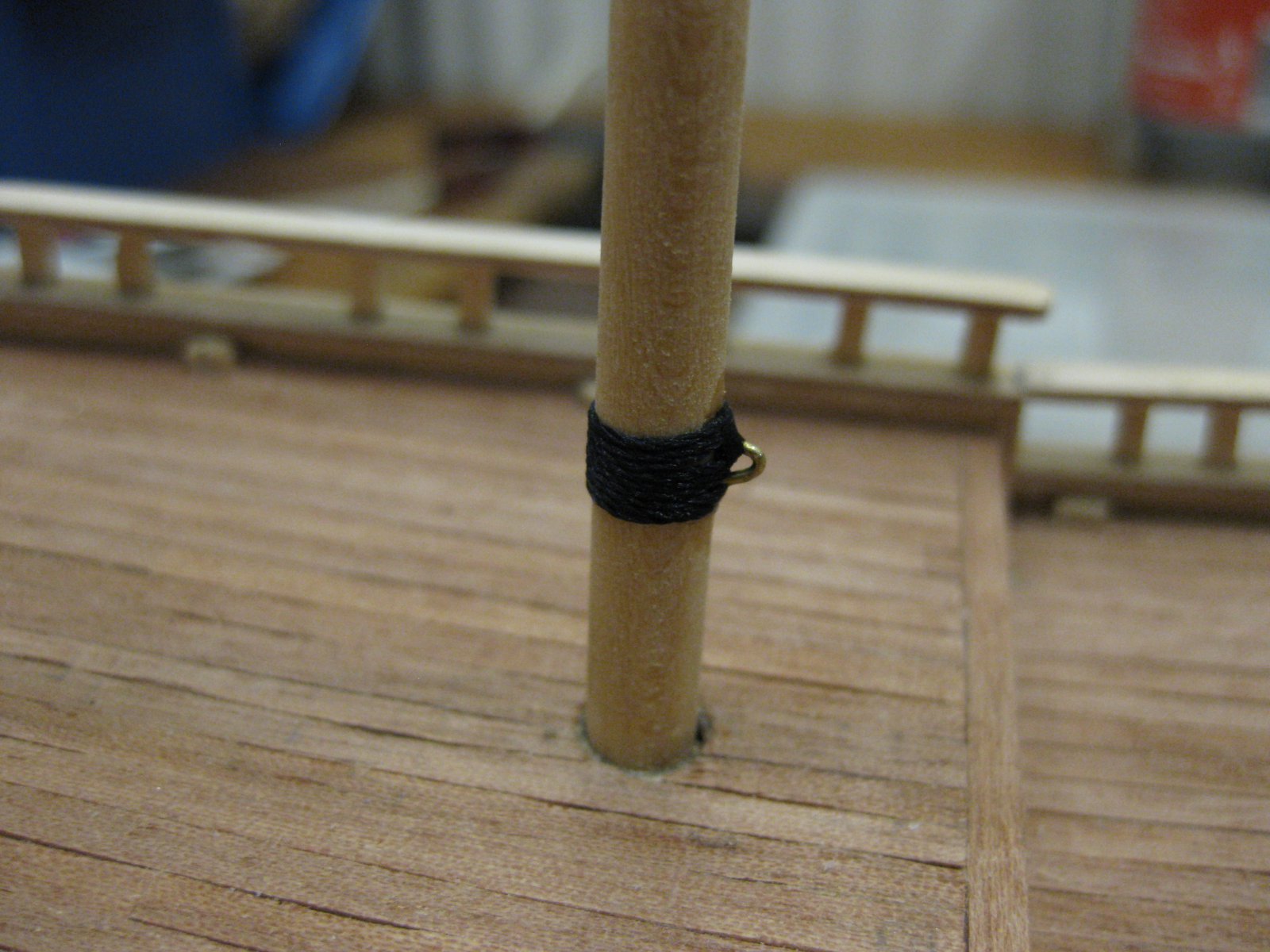

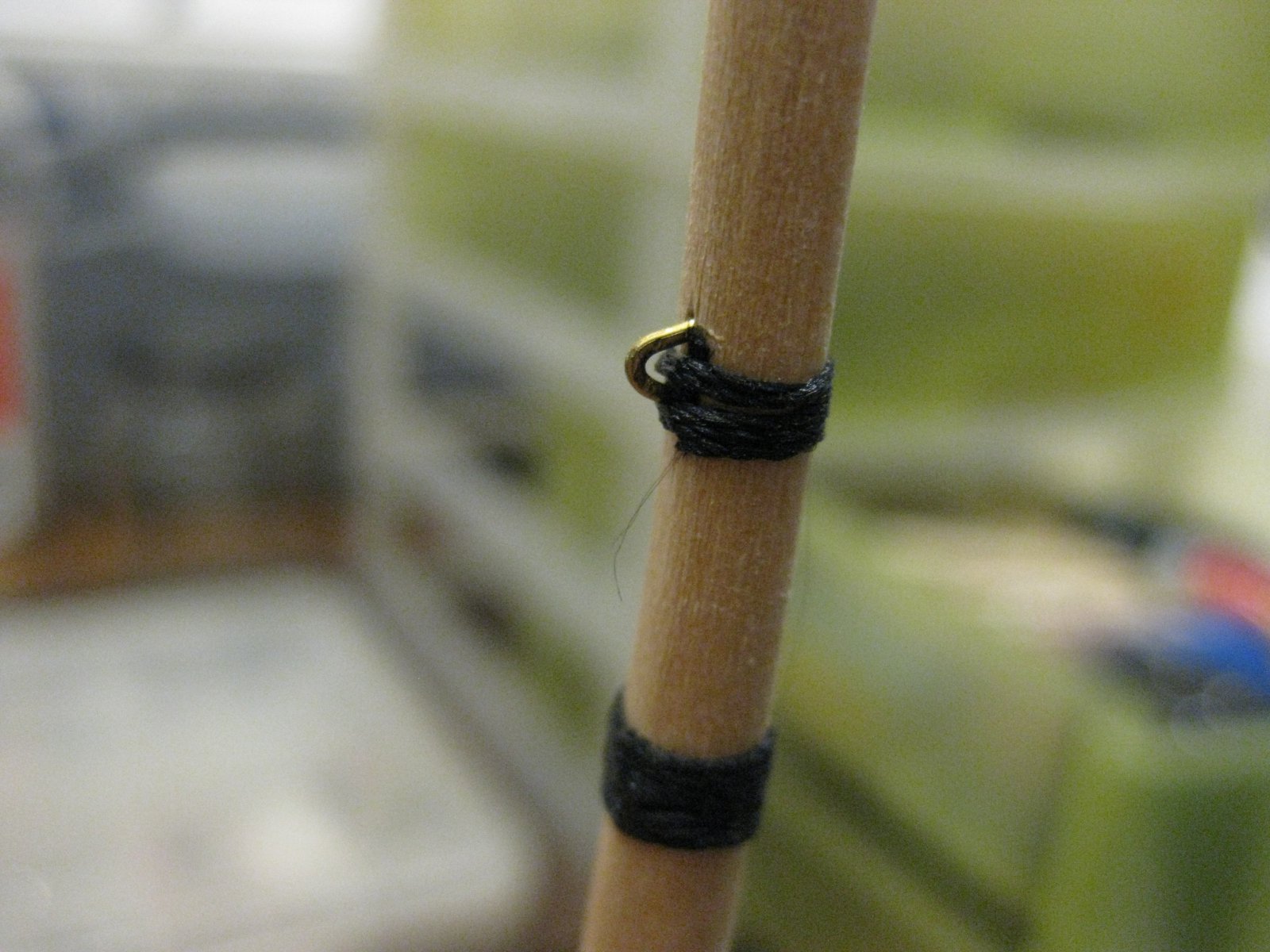

    De originele bouwtekening heeft geen masts wooldings, dus even googlen hoe en wat. Het resultaat.

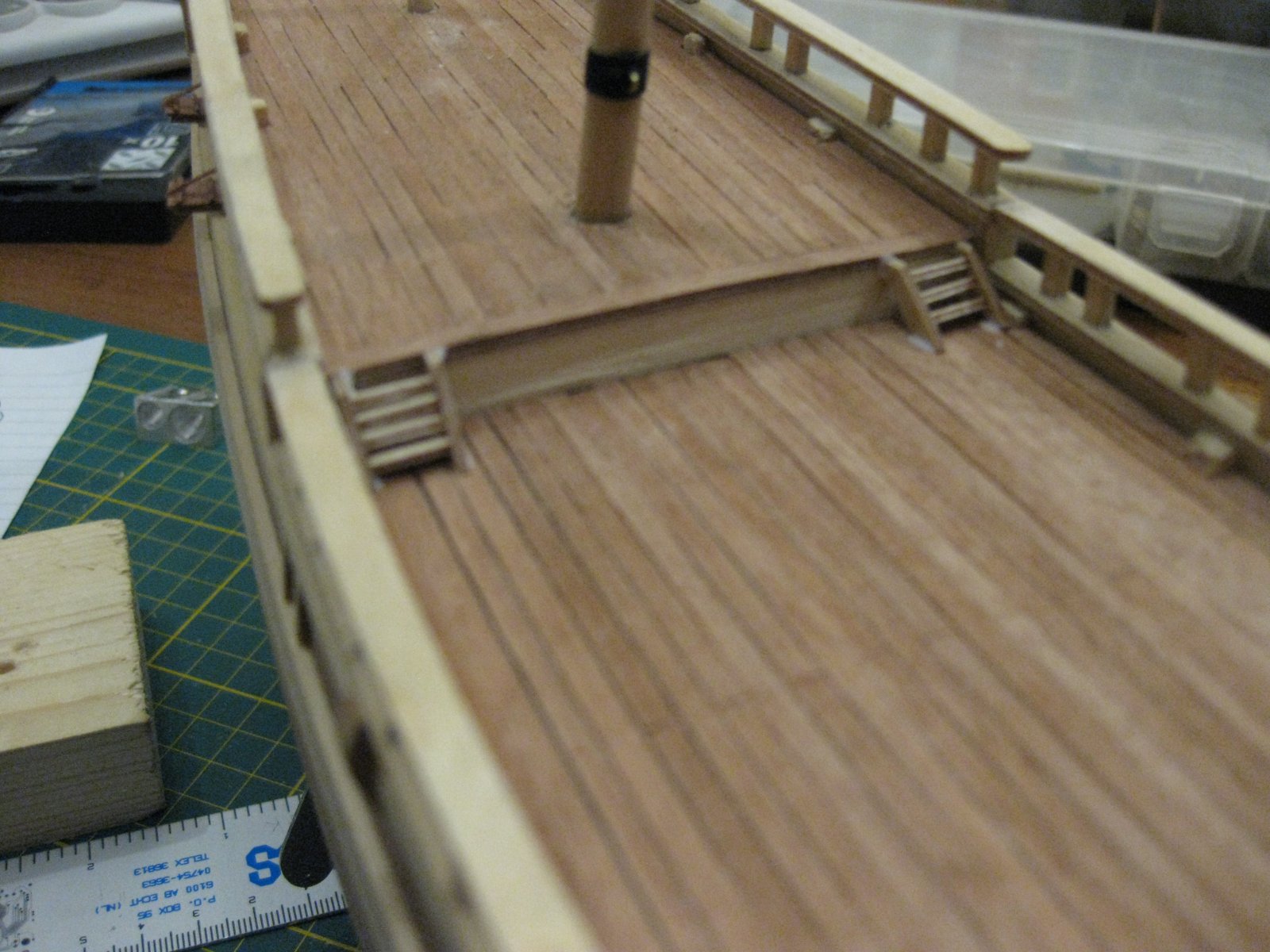

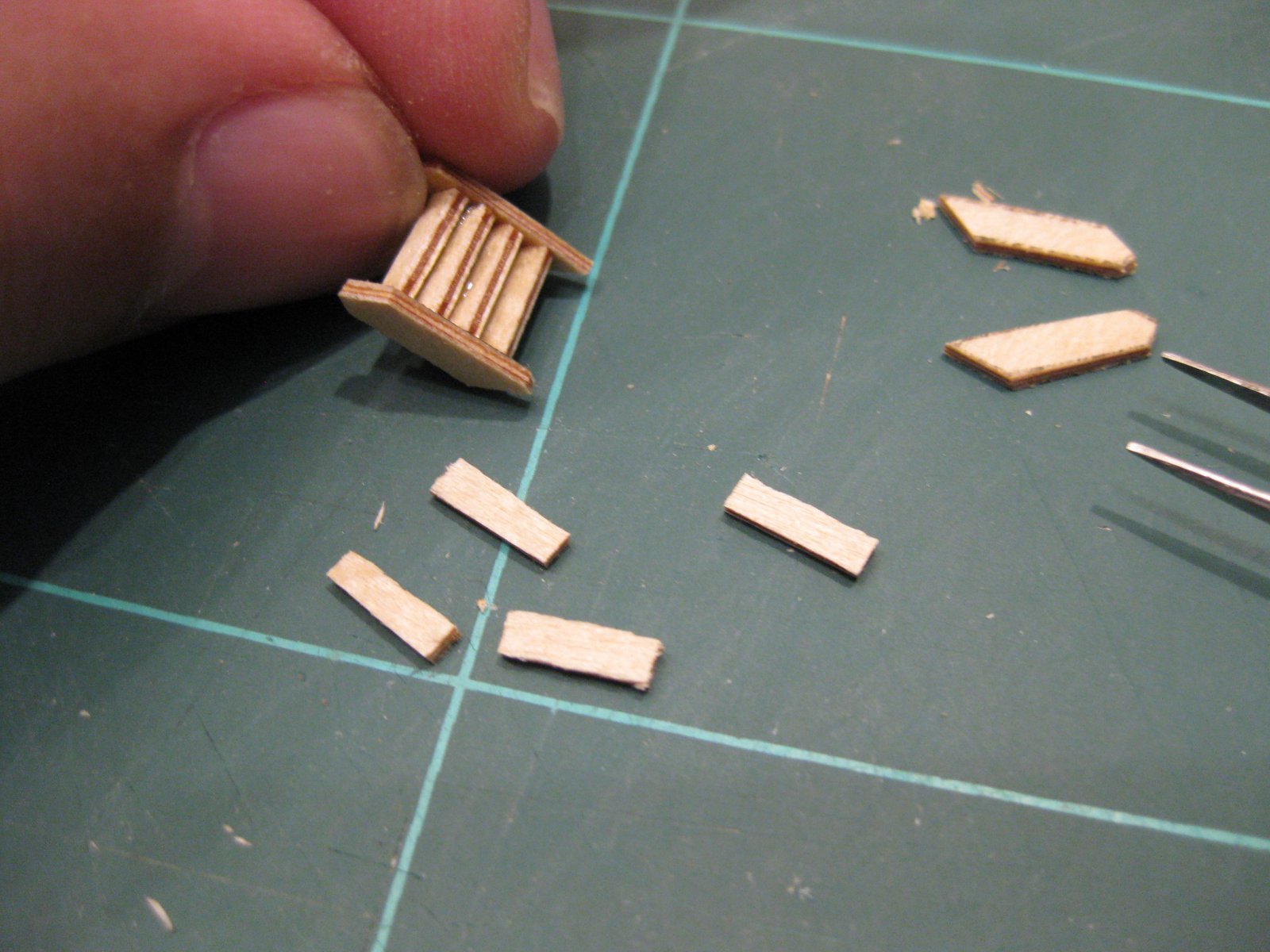

    Het trapje ook maar in elkaar gepriegelT. Met secondelijm, ik bespaar jullie de foto's van de aan elkaar geplakte vingers.

    IMG_0093.JPG IMG_0095.JPG IMG_0096.JPG IMG_0097.JPG IMG_0098.JPG IMG_0089.JPG IMG_0091.JPG IMG_0092.JPG IMG_0100.JPG IMG_0101.JPG

    De masten zitten nog niet vast. Dit doe ik later. Eerst de rest op het dek monteren.

    MarcT, SjorsZ, CXello en 1 andere persoon vinden dit leuk.
  7. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

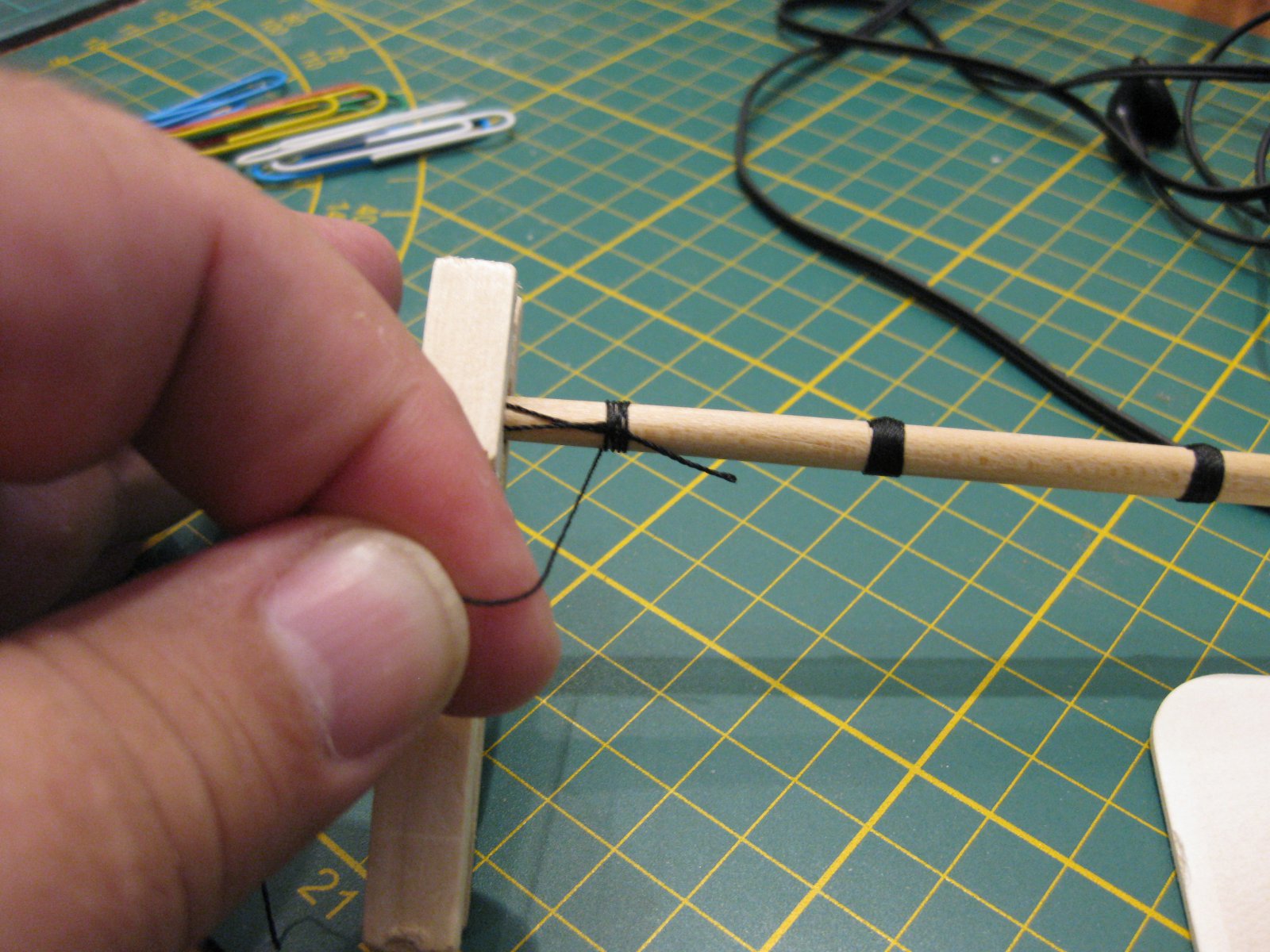

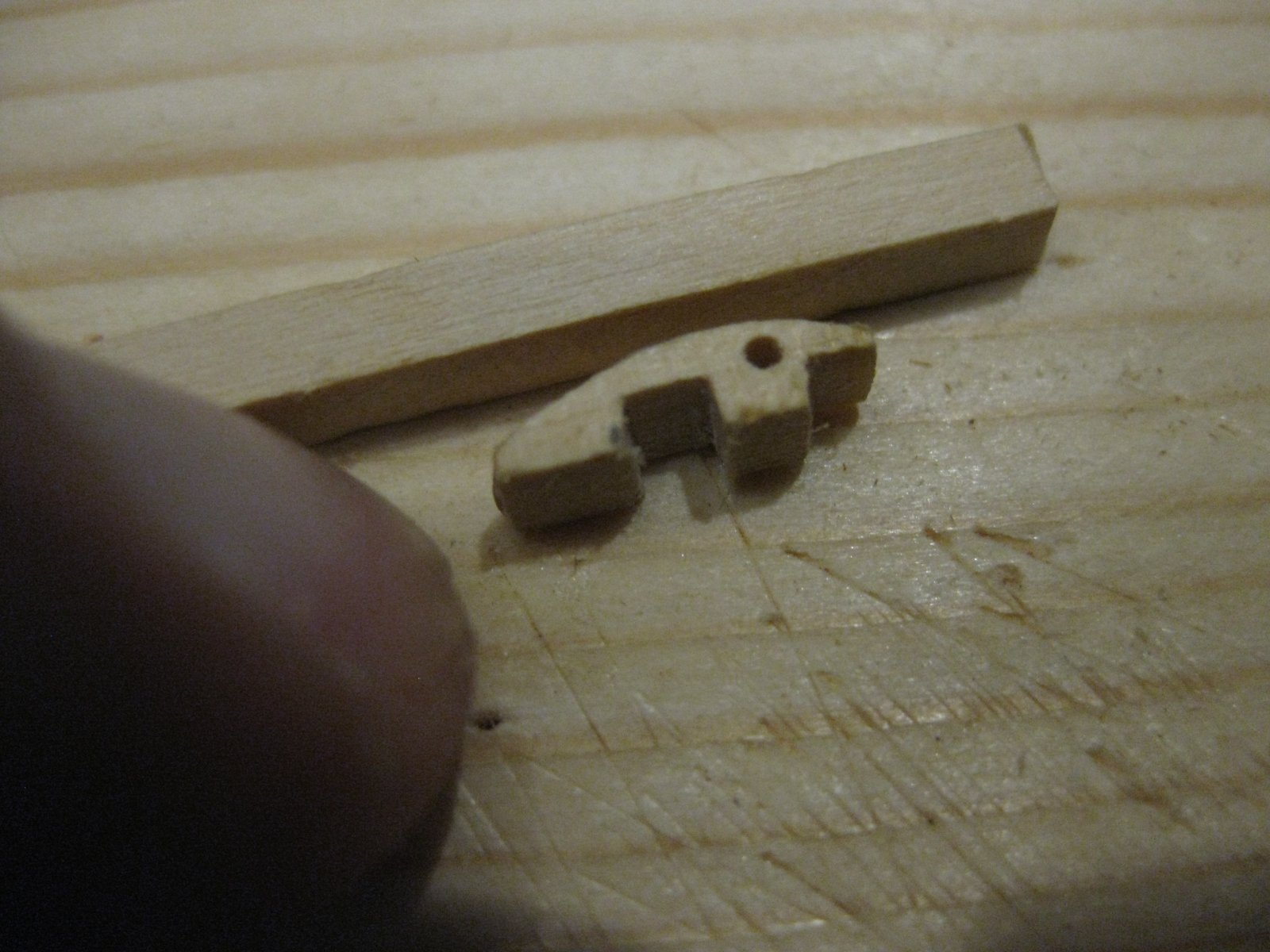

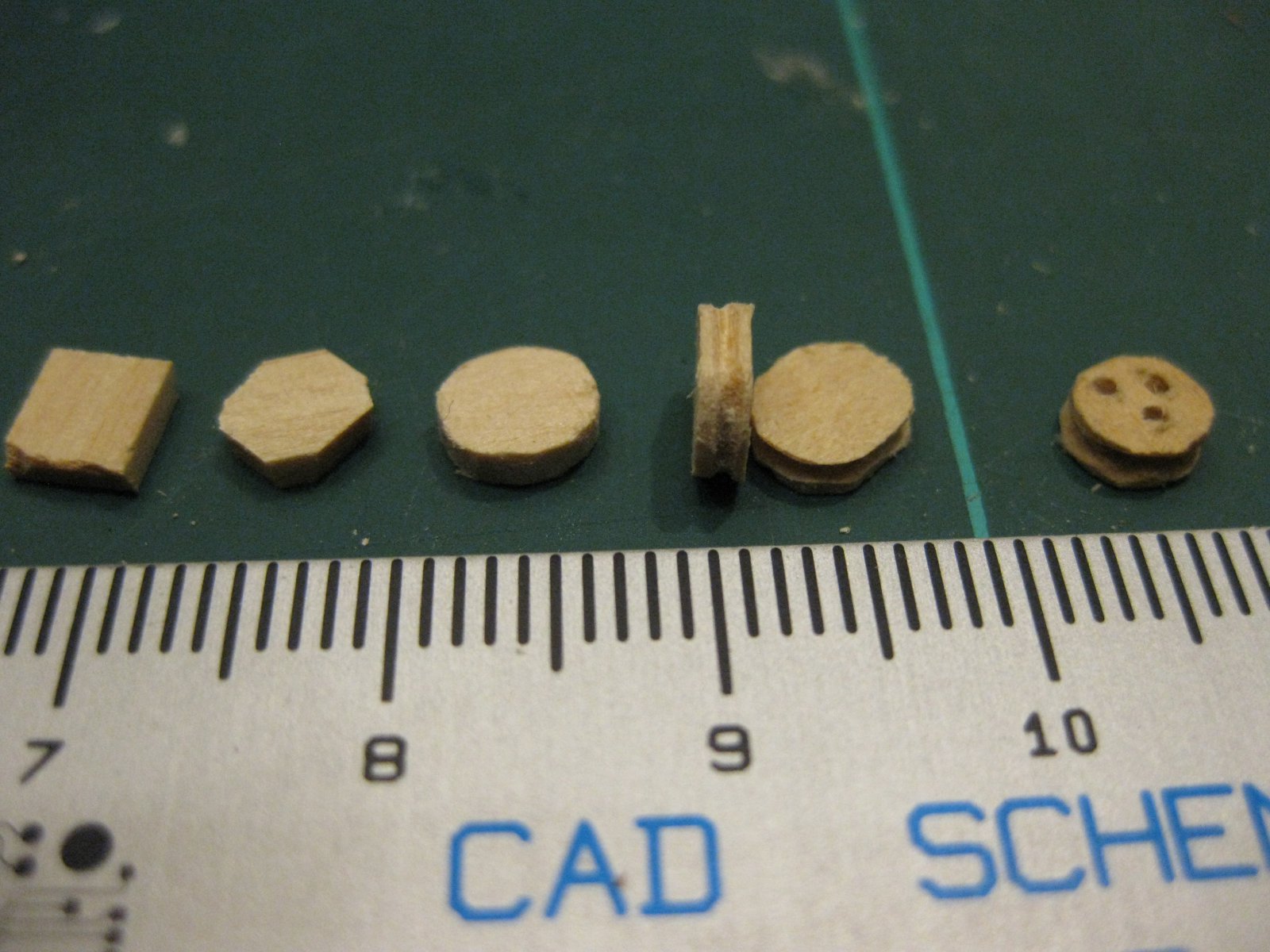

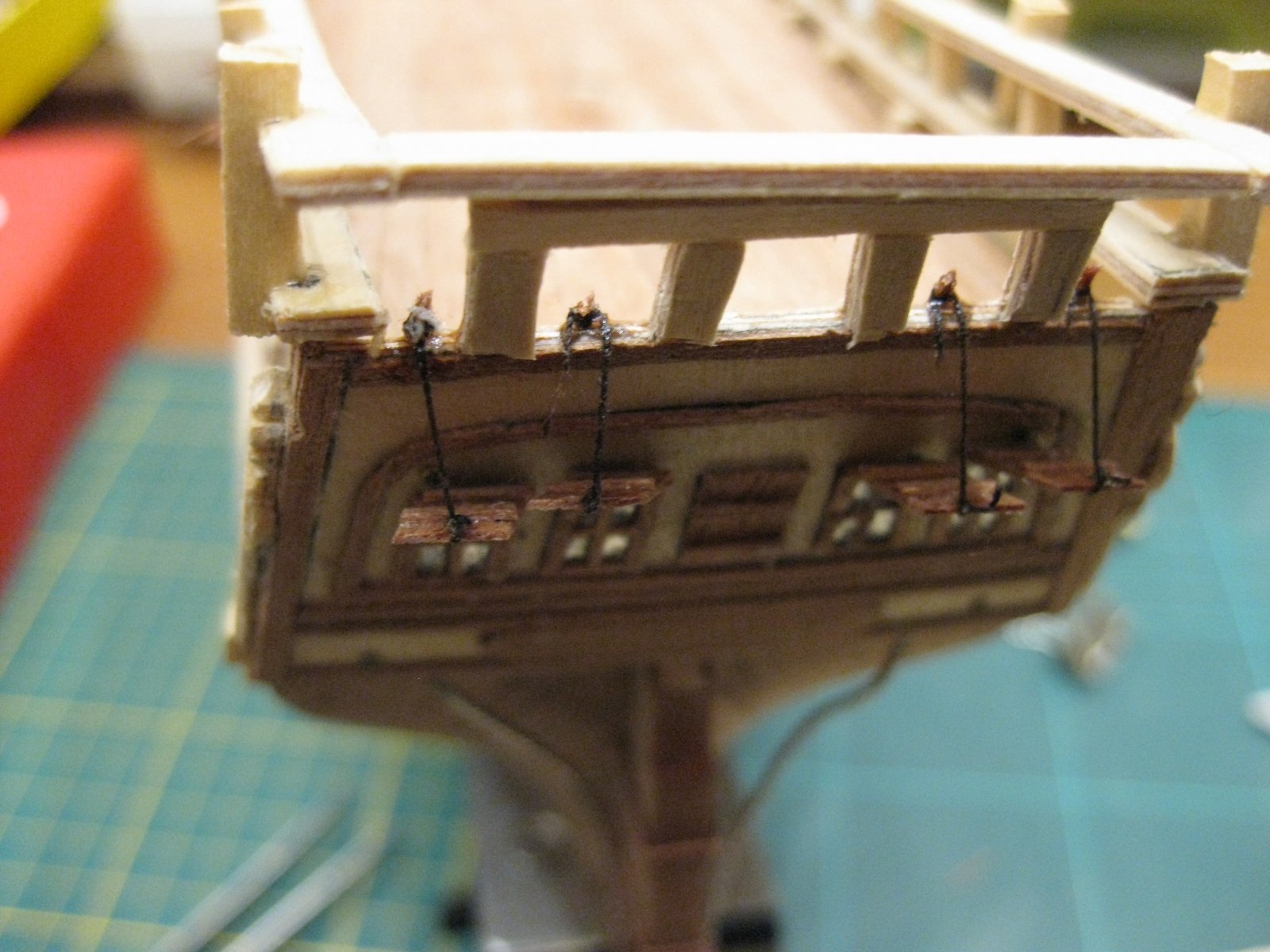

    Tussen door als iets moet drogen maak ik kattenogen, die zitten er origineel niet bij, de touwen worden zo geknoopt. Ik gebruik hiervoor de kern van telefoonkabel om ze straks vast te zetten. De kattenogen zijn tussen de 3 à 4 mm.


    Dit was het wat ik tot dusver gedaan heb. De rest volgt ter zijner tijd.

    SjorsZ, CXello en Gonzales-Marim vinden dit leuk.
  8. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    875
    Locatie:
    Tilburg
    Dat ziet er mooi uit Stephan, wat ook handig is een dremel of gelijkwaardig apparaat, daar zitten ook slijpschijfjes bij waar je ook mee kan zagen. Rookt wel wat maar het is goed om te doen, spreek uit eigen ervaring.
    Succes verder, Koos

    CXello en Gonzales-Marim vinden dit leuk.
  9. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    9.469
    Locatie:
    noord-holland
    mooi gemaakt

    MarcT, Stephan Kertész en CXello vinden dit leuk.
  10. CXello

    CXello

    Lid geworden:
    4 okt 2018
    Berichten:
    83
    Locatie:
    Purmerend
    Welkom Stephan,
    Dat ziet er mooi uit! Zelf zou ik gaan voor een juwelier zaagje bij HBM zijn die er al voor een paar euro en een snellopertje zou ik eerst bij de action kijken of zo.
    Maar is inderdaad wel een gepriegel zo op dit formaat, ziet er heel goed uit.

    Chris

    MarcT en Stephan Kertész vinden dit leuk.
  11. SjorsZ

    SjorsZ

    Lid geworden:
    28 jan 2015
    Berichten:
    163
    Heel mooi

    MarcT en Stephan Kertész vinden dit leuk.
  12. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort
    Die HBM is een goede tip, en goedkoper als action. Maar die verzendkosten weer. Ik ga even voor de action. Maar voor mijn volgende project ga ik voor een juwelierszaag. Die ziet er een stuk handzamer en steviger uit.

    Laatst bewerkt: 22 jul 2019
  13. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    979
    Locatie:
    Nuenen
    Netjes gemaakt hoor!!! Hats off :rofl:

    MarcT en Stephan Kertész vinden dit leuk.
  14. Constant Willems

    Constant Willems

    Lid geworden:
    19 jun 2014
    Berichten:
    181
    Leuk en goed gemaakt al die kleine onderdelen, daar houd ik van! Zelf werk ik uitsluitend met een handfiguurzaag met goede kwaliteit zaagjes uit een ijzerwinkel. Ik zou niet zo gauw bij een Action binnen stappen voor dit doel. Ook onmisbaar is een zogenaamde Japanse zaag. Een groot ding waar je ongelooflijk fijn mee kunt zagen. Zaagsneden van minder dan een millimeter.
    Constant

    MarcT en Stephan Kertész vinden dit leuk.
  15. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort
    Vandaag bij de action geweest. De figuurzaag heb ik maar laten liggen. Wat een prul. Ik bestel wel bij HBM daar hadden ze er eentje voor 2,99 en 1 voor 9,99. Wat het verschil is afgezien de prijs weet ik niet. Misschien dat 1 van jullie dit weet. Ze hadden ook een spijkerdrukker. Reserve zaagjes hele partij voor 5 euro. Dus met verzendkosten erbij valt het wel mee. Die Japanse zaag is vrij prijzig in Nederland, maar die heb ik bij Aliexpress ook gezien. Ik zal eens op zoek gaan.

  16. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.700
    Locatie:
    Leeuwarden
    Voor een eerste bootje en zonder handleiding laat je mooie dingen zien Stephan,
    en natuurlijk welkom op het forum.:beer:

    Stephan Kertész vindt dit leuk.
  17. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.075
    Locatie:
    Dordrecht
    Waarvan akte.
    Ik heb er twee liggen, een grote van ca. 30 cm en een kleintje die ongeveer 15 cm groot is (zaagblad). Omdat een Japanse zaag gebaseerd is op een trekkende zaagbeweging in plaats van een duwende kan het blad een stuk dunner zijn.
    Waarschijnlijk heb ik binnenkort een aantal kleine exemplaren liggen die dan op de website van Kolderstok komen. Degelijke kwaliteit (niet van Aliexpress). Prijs rond de € 25,-
    Bij interesse hoor ik het wel.

    Stephan Kertész vindt dit leuk.
  18. Constant Willems

    Constant Willems

    Lid geworden:
    19 jun 2014
    Berichten:
    181
    Ik kan zo'n zaag bij iedereen aanbevelen. Nooit heb ik meer een andere zaag in handen gehad (behalve de figuurzaag). Inderdaad is het een trekzaag. Als je te hard duwt dan kan het blad in stukken springen zoals ik eens ondervond.
    Constant

    Stephan Kertész vindt dit leuk.
  19. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort
    Voor de boekenverzamelaars kwam ik dit op een Italiaanse site tegen: Schijnbaar kan je boeken dus gewoon gratis online downloaden. ;)

    Boeken over modelbouw van houten schepen: http://www.woodenboats.lt/Laivu modeliavimas.html
    boeken over diverse historische schepen: http://www.woodenboats.lt/Istoriniai laivai.html
    volledige index: http://www.woodenboats.lt/Knygos.html

    Ik kwam dit bij toeval tegen toen ik opzoek was naar masts wooldings op google. Doe er uw voordeel mee.

    ik zal je site in de gaten houden. De standaard blokken lonken. Die wat ikzelf maak is natuurlijk top maar heb er minimaal 80 nodig en met mijn artrose handjes is dit een hels karwij. Ik heb er pas een stuk of 15 klaar.
    DOZUKI H-240 heeft mijn voorkeur als japanse zaag. Heb een beetje gegoogled over deze zagen en hun toepassing. Of raden jullie een andere aan.

    Laatst bewerkt: 22 jul 2019
  20. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    75
    Locatie:
    Ittervoort

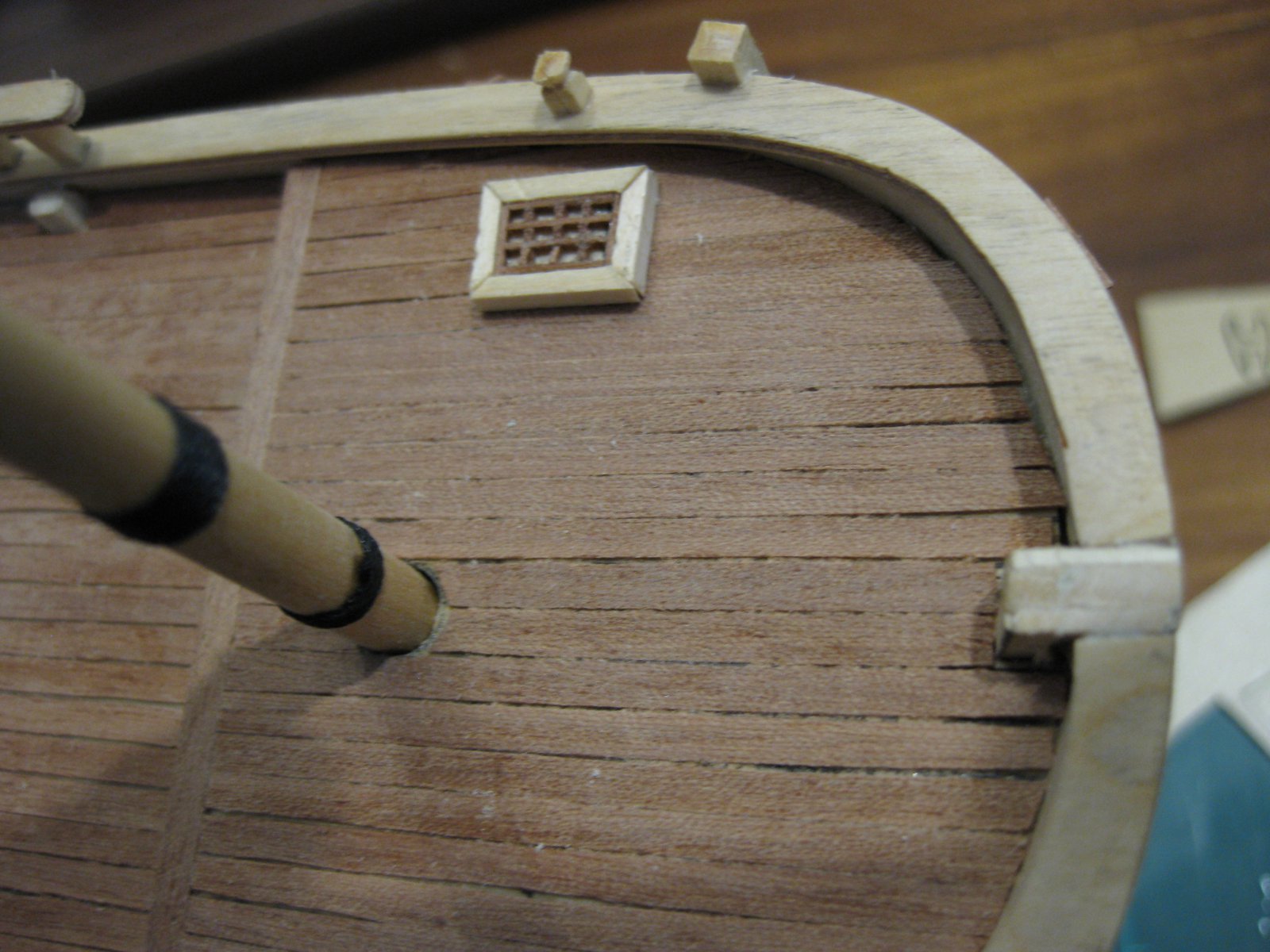

    scheepsroostersheepsroosters.

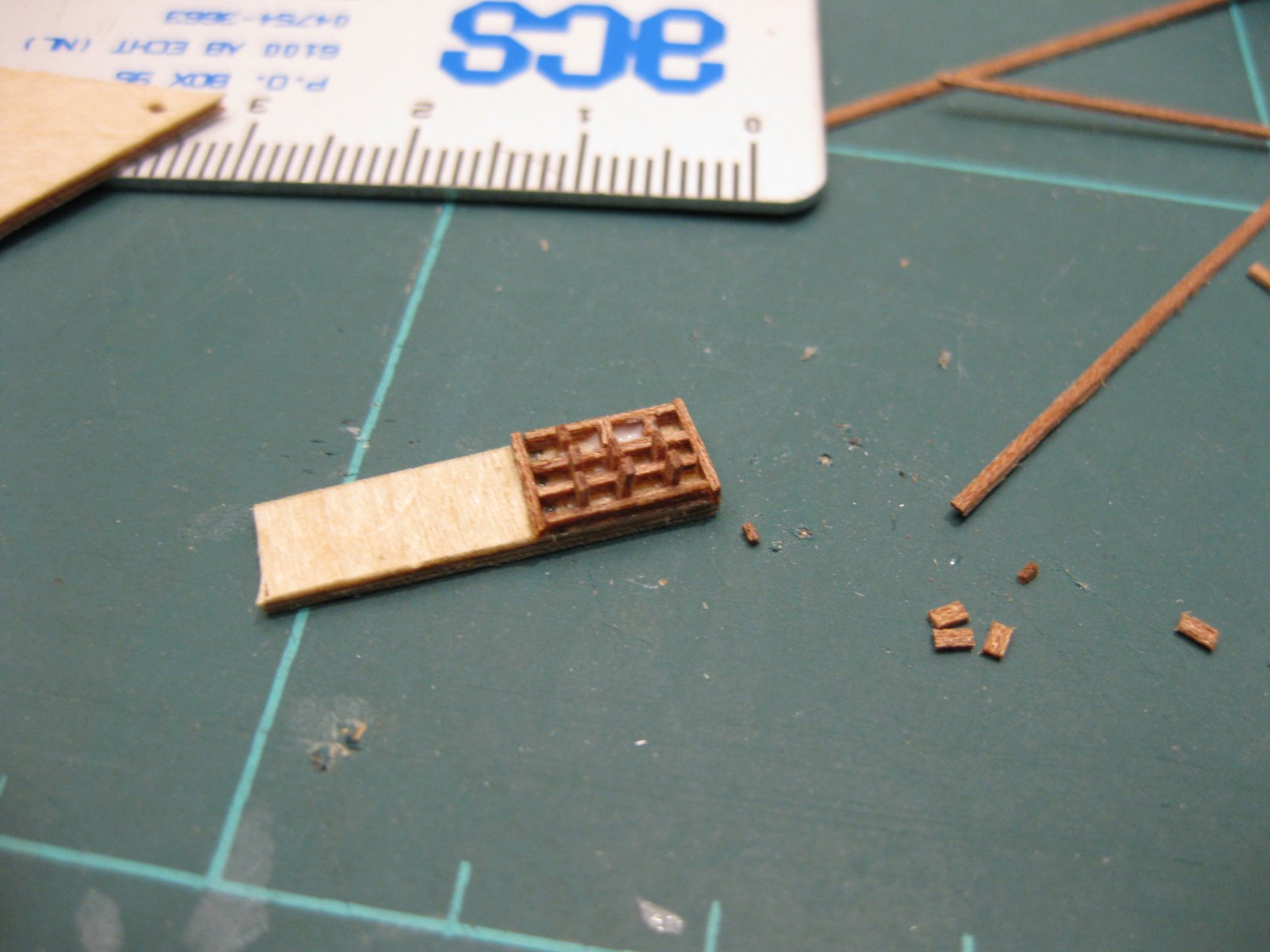

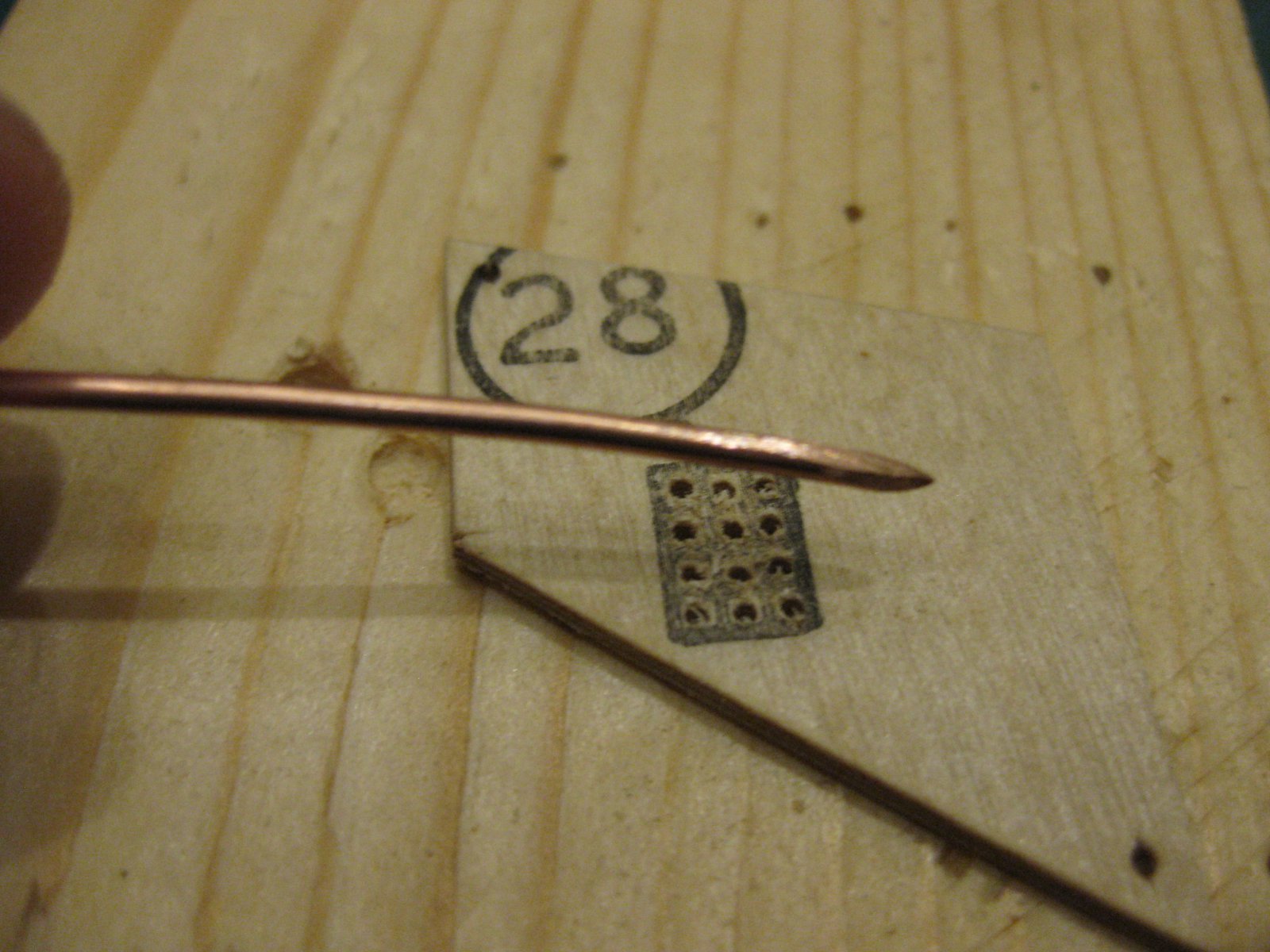

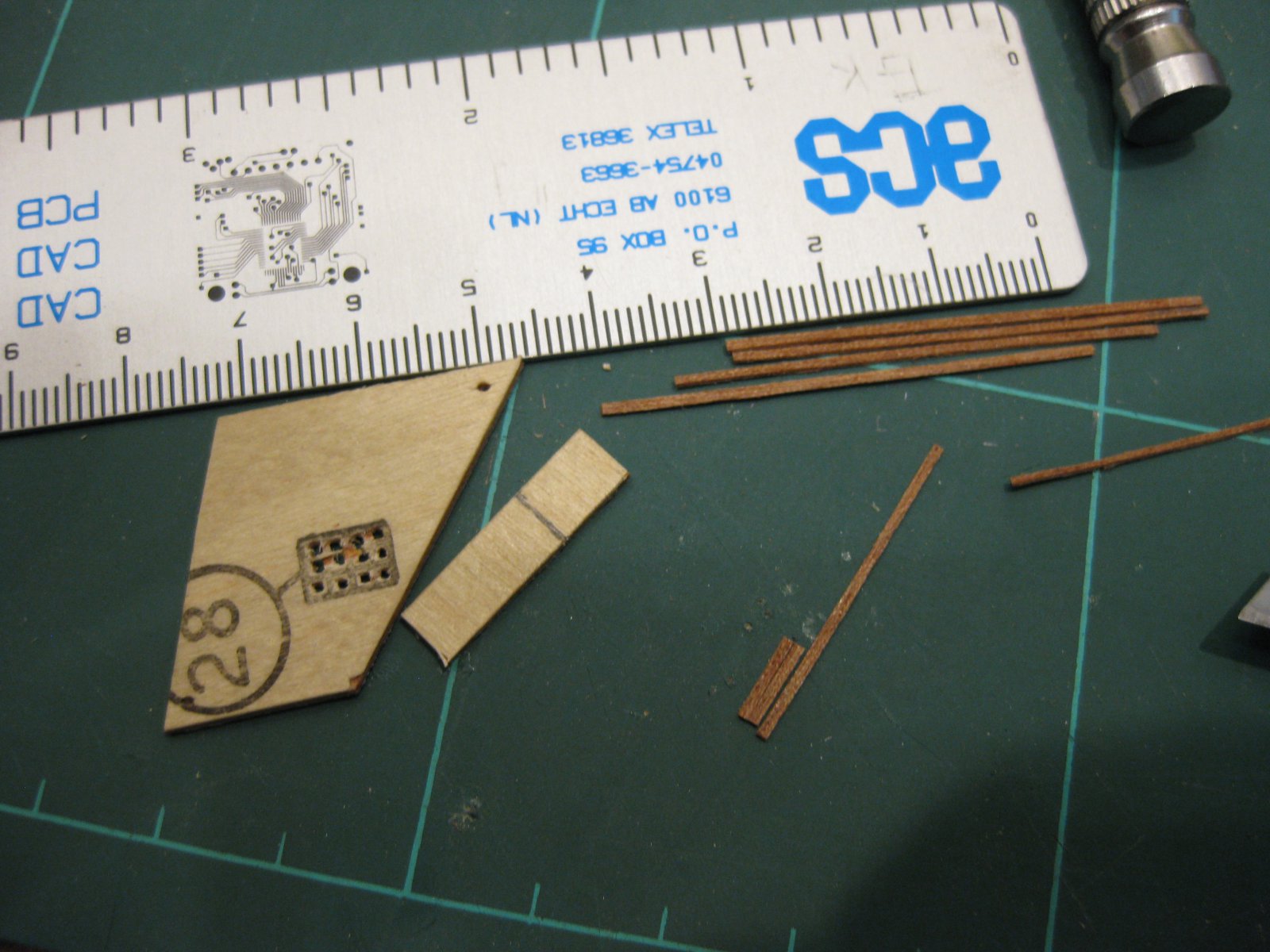

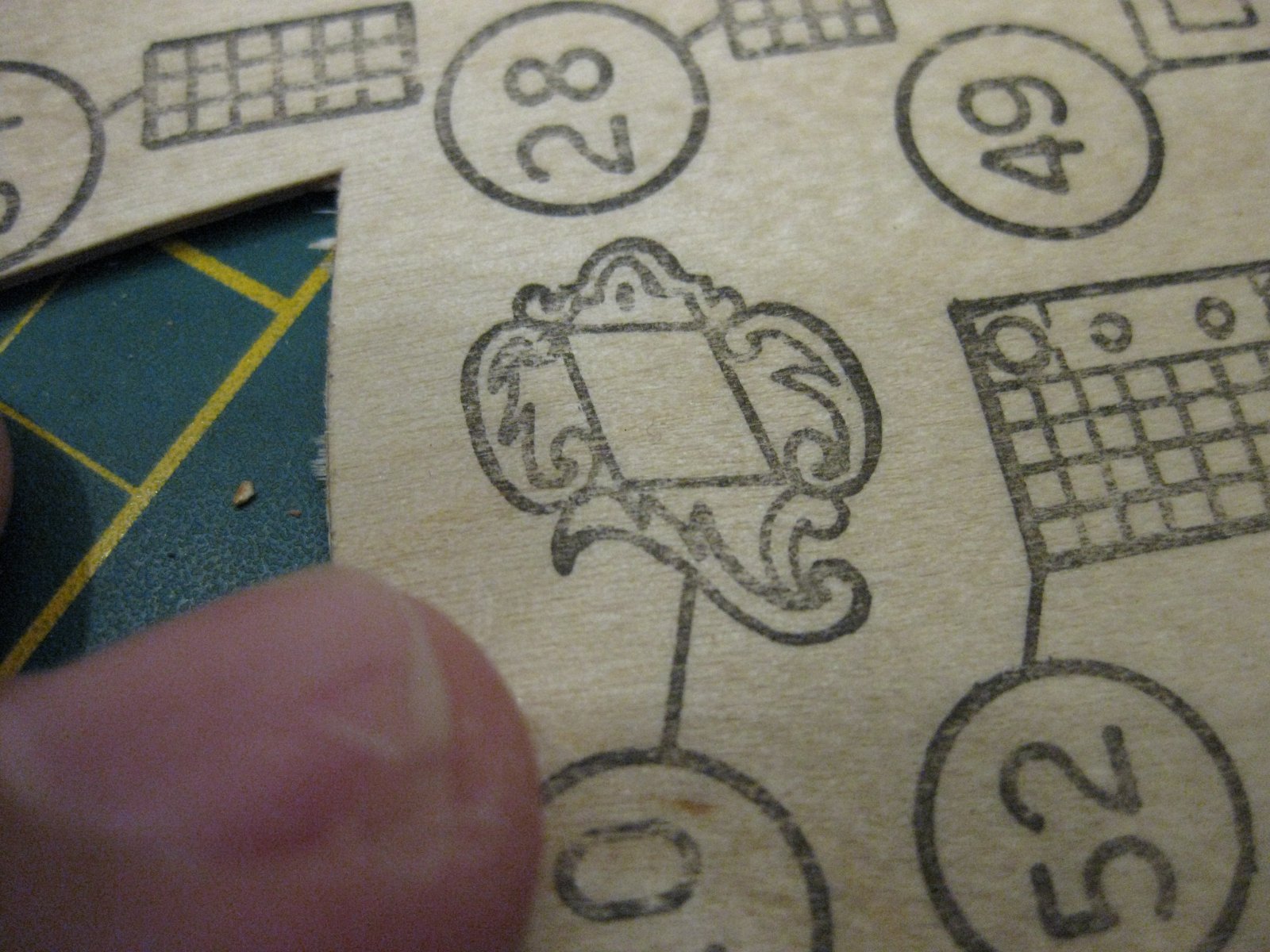

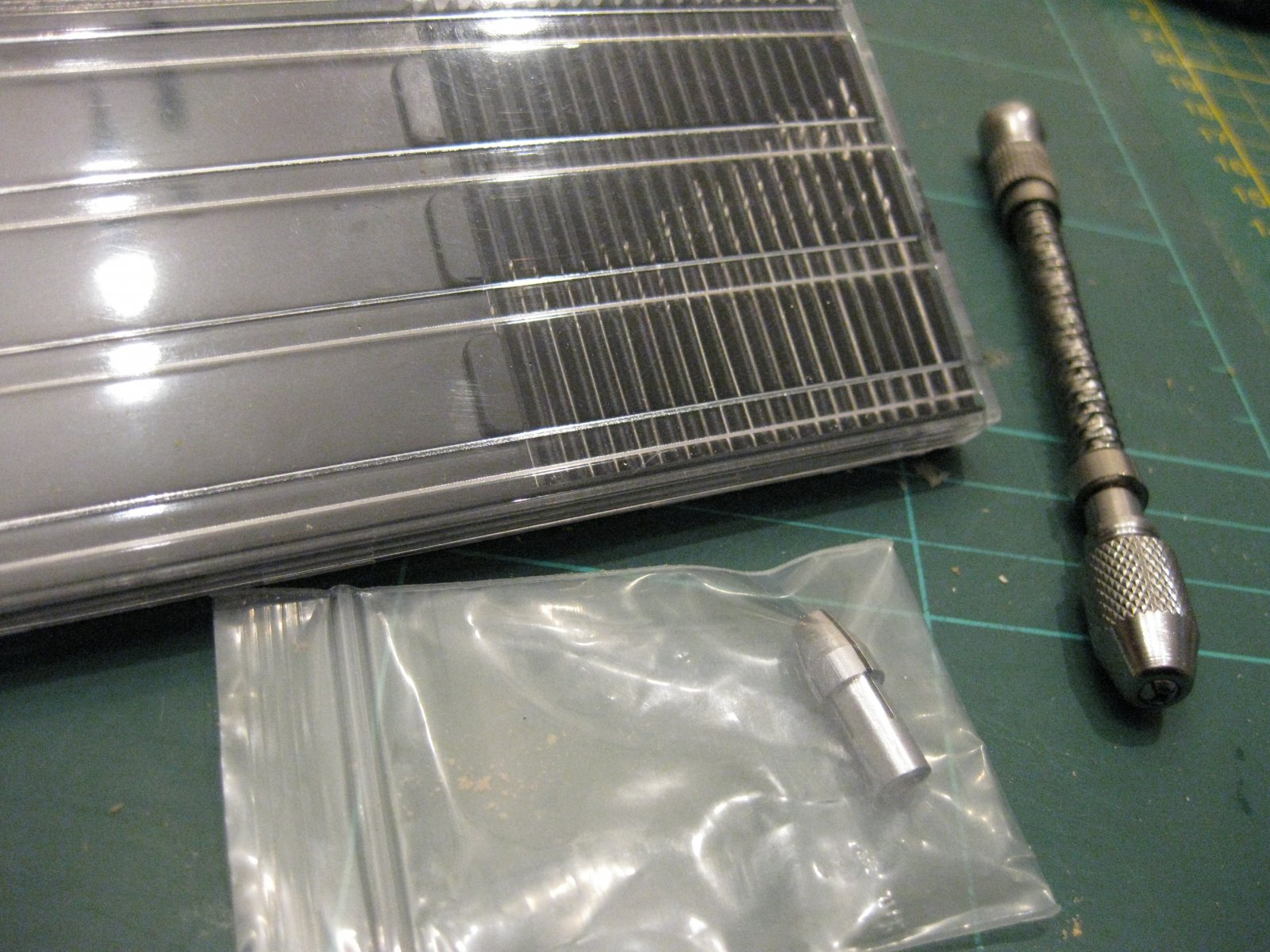

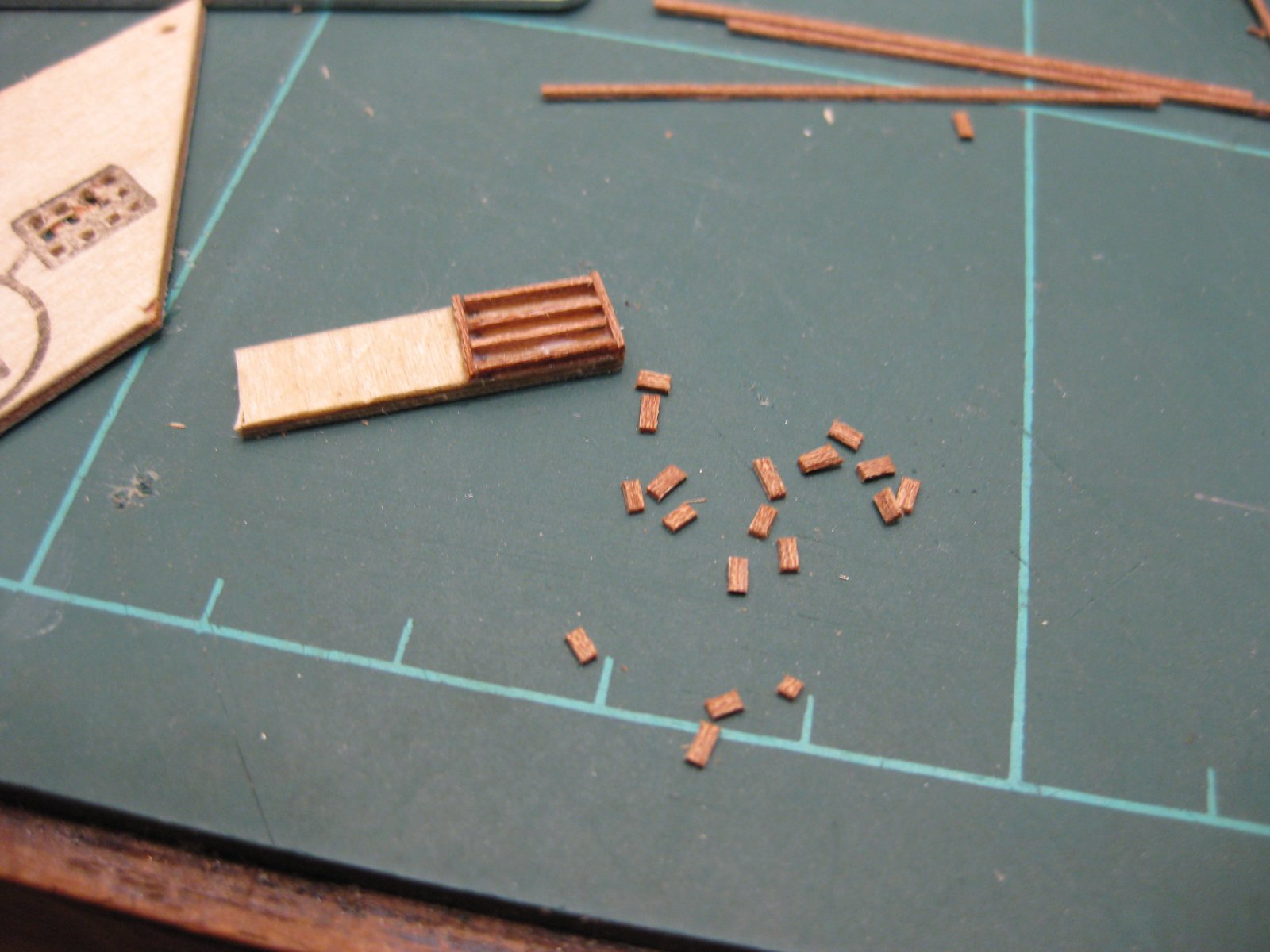

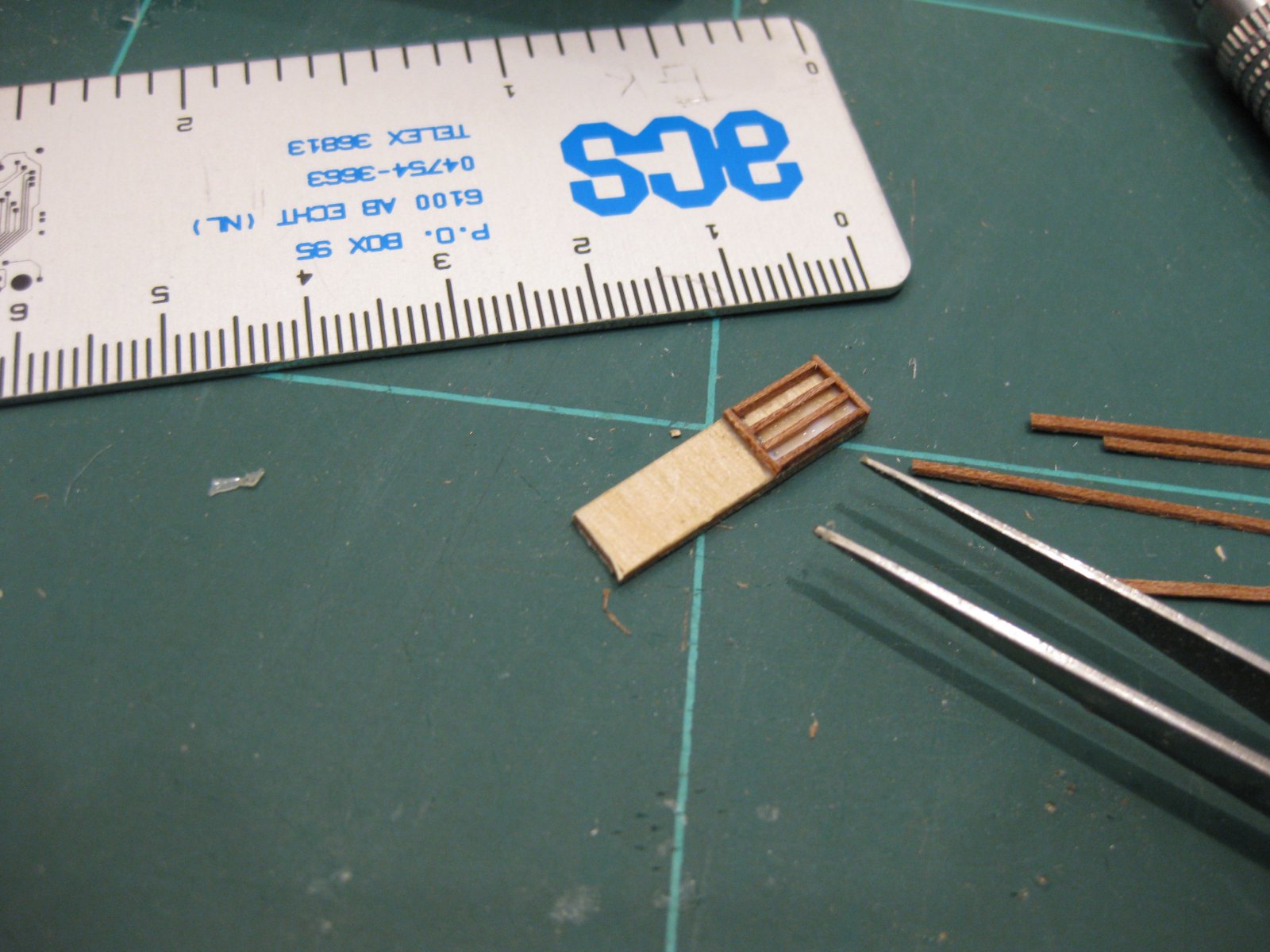

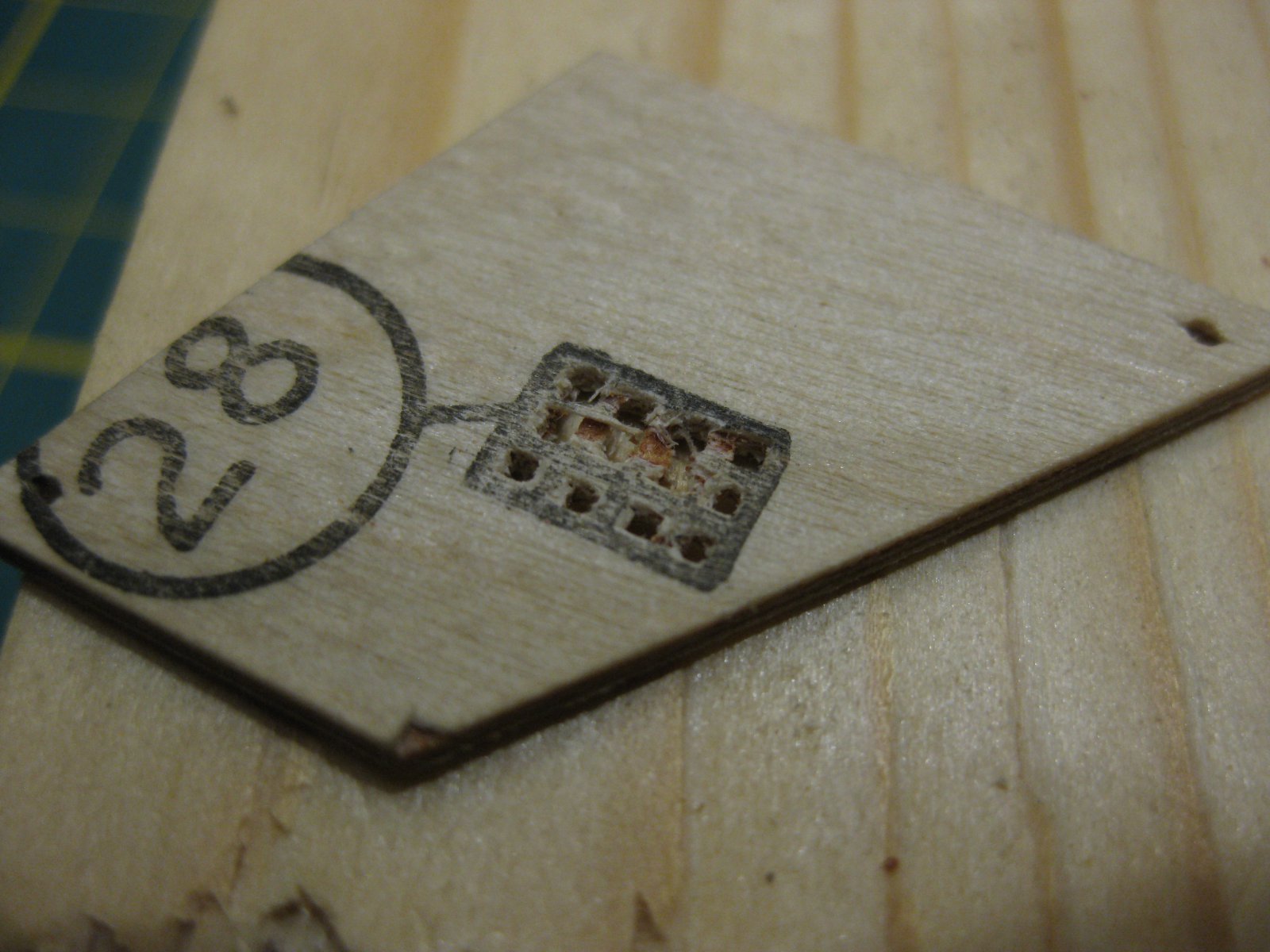

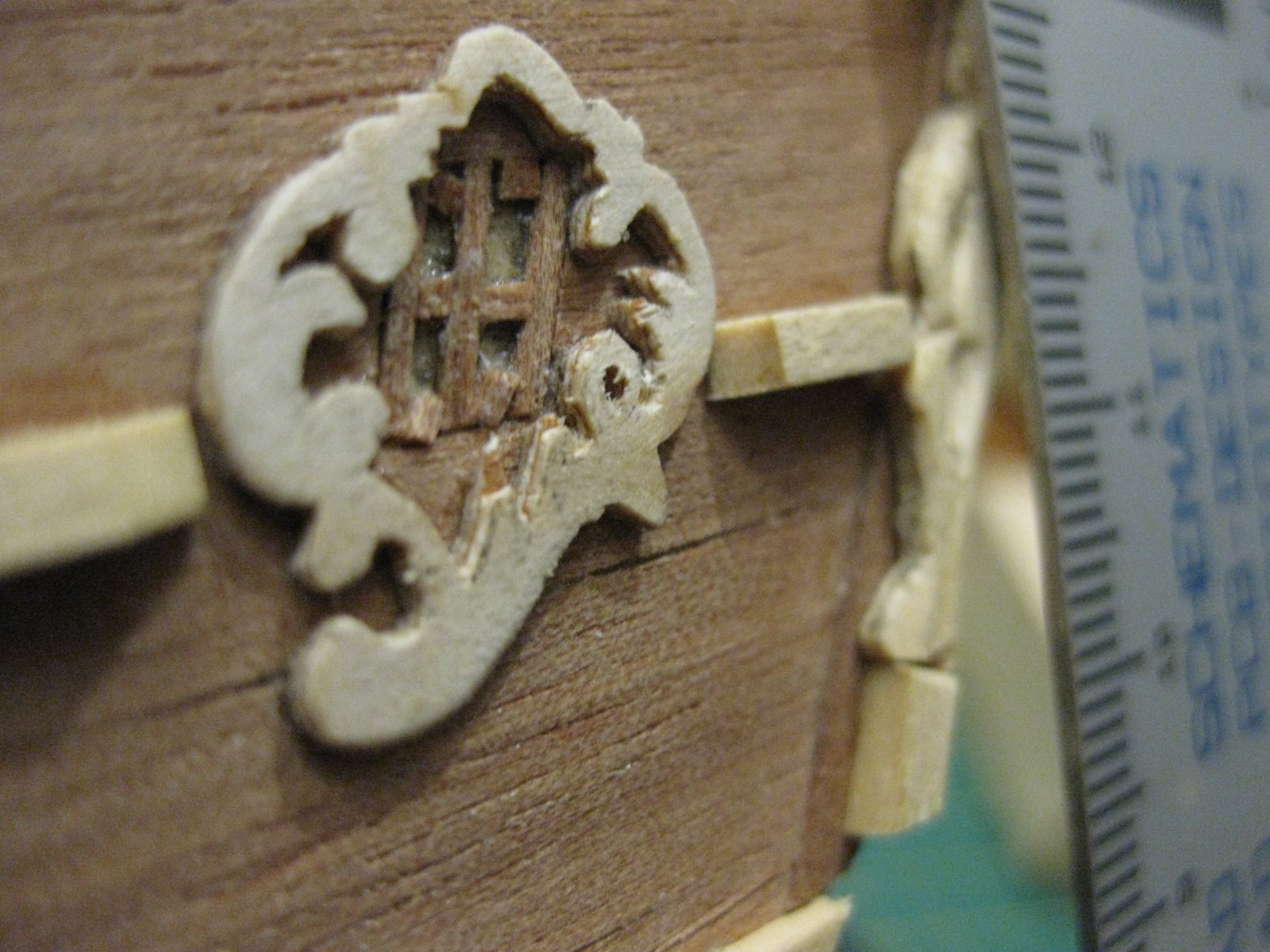

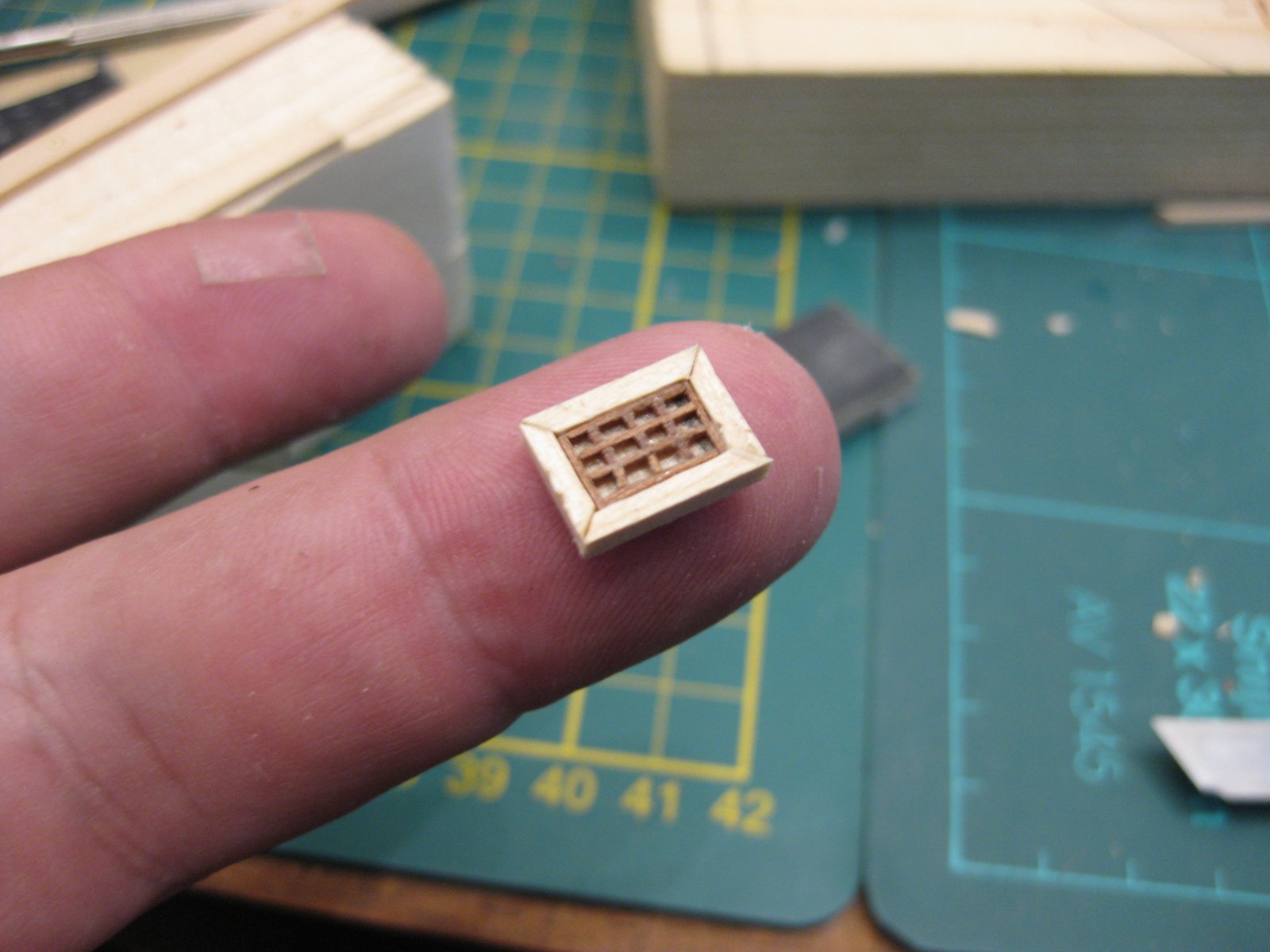

    Wederom iets verder gegaan dan de sumiere bouwtekening en het originele ontwerp. Dit bestond uit een triplexplaatje van 1,5 mm met daarop een rooster getekend. Dat kan natuurlijk niet. Na een hoop gepriegel met eerst gaatjes boren in dat plaatje en dan met een vierkante priem / sleutelvijl die gaatjes van 1,2 mm vierkant te maken. Dit ging natuurlijk niet. De lagen van het triplex laten los. Dan maar met 0,6 mm dik mahonie fineer. Het resultaat van het eerste rooster op de boeg. Formaat 8 mm bij 5,5 mm en 12 gaten. De houtlijm verdund met water is wel een stuk handiger, hij is na opdroging nagenoeg niet meer zichtbaar. Moet het eindresultaat nog schuren voordat ik hem definitief plaats. De foto's:

    IMG_0005.JPG IMG_0011.JPG IMG_0019.JPG IMG_0020.JPG IMG_0021.JPG IMG_0022.JPG IMG_0023.JPG IMG_0024.JPG IMG_0025.JPG
