Bouwverslag Vliegende vleugel

Gor

Gor

Hallo,

Na vorige week een vliegtuig in de prak hebben gevlogen(buiten de vleugels),
Heb ik besloten van de vleugels een vliegende vleugel te maken.
Deze vleugel gaat ongeveer 850gram wegen en heeft een spanweidte van 1.52m

De vleugels:

my.php


PS:LET NIET OP DE KLEUR :wink:

Mijn set-up:

Typhoon 15/13(voor modellen tot 2kilo,dus power genoeg 8) )
40amp regelaar group zenza,van perba
1maal Graupner c577 servo+conrad es-30 servo (allebei 40g)
Graupner R700ontvanger
Flightpower evo 25,3s1p 2170mah lipo

Eerst ben ik begonnen met mijn oracover wat bij te strijken,
daarna heb ik de servo's geplaats:


my.php


Als laatste voor vandaag heb ik de rolroeren uitgesneden:


my.php



Dat was het voorlopig voor vandaag,

Nog to do list:

-Roeren vastmaken
-Motor+electronica inbouwen
-Zender instellen
-Zwaartepunt bepalen,weet iemand waar die bij zo dingen ligt?
-INVLIEGEN :D



mvg,


Gor

Zwaartepunt bepalen,weet iemand waar die bij zo dingen ligt?
Klik om te vergroten...
Hoe is je Duits? Installeer Nurflugel, voer alle gegevens in en lees het zwaartepunt af.

Let wel dat een vliegende vleugel meestal een ander profiel heeft (met een zg. S-slag) om en beetje pitch-stabiliteit te hebben. Ik twijfel of dat met een gewone vleugel gaat lukken.

Leon

Ik wil niet de slimerik uithangen ofzo, maar als ik dat zo lees kan je mischien bij bijde vleugels een stuk wegsnijden zodat het in zo'n ''hoek'' komt wat wubbe denk ik bedoelt?

Dat is niet wat Wubbe bedoelt ;)
S-slag-profiel heeft aan de onderzijde van de vleugel een s-vormig profiel, als je er van de zijkant naar kijkt.

Zou wel leuk zijn, iedereen die zijn gecrashte vliegtuigen ombouwt naar vliegende vleugels. :lol:
@Gor: je kunt er beter een nieuwe romp voor bouwen.

Hij moet wel tipverdraaing hebben volgens mij anders gaat het niet werken :nooo:
Vraag me niet waarom precies het is gewoon zo.
Hopelijk kunnen anderen het uitleggen

Vliegende vleugels hoeven geen tipverdraaiing te hebben. Vliegende planken (want daar hebben we het hier over, geen pijlstelling) worden vaak zonder verdraaiing gebouwd. De S-slag in het profiel zorgt voor pitch stabiliteit.

Zoek eens in RC Soaring Digest Magazine naar de artikelen van Peter Wick: "Peter Wick on Planks". Daar wordt veel uitgelegd over vliegende planken.

:oops: :oops: Inderdaad zo kon het ook ja :oops: :oops:
Je zie maar weer ik heb de klok horen luiden maar weet niet waar de klepel hing :oops:

Ik lijk wel deskundig :rolling:
Ik ben nu een vliegende plank aan het maken, vandaar dat ik me in de materie heb verdiept.

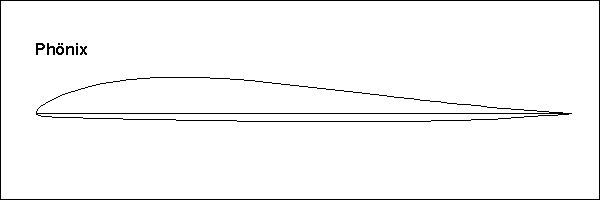

Een S-slag profiel ziet er bijvoorbeeld zo uit:


Meer info op: http://www.aerodesign.de menu: Nurflugel

Maar om op het onderwerp terug te komen: Het lijkt mij niet aan te bevelen om van een stelletje losse vleugels een vliegende vleugel proberen te maken. Het profiel leent zich daar niet voor. Enige uitzondering is als je een vleugel hebt met over de hele achterlijst een flaperon. Dan kun je die omhoog stellen en zodanig een S-slag in je profiel maken. Zo te zien heeft jouw vleugel dat niet. Niet doen dus :nooo:

Maar, een rompje is toch makkelijk te maken?

Zo is mijn vleugel ook,het creërt lift,hiermee bedoel ik wat er op de foto staat,er zat best wel veel een V-stelling in,maar het meeste heb ik verwijdert.



mvg,

Gor

Kijk en vergelijk, Typ C is S-slag.
Typ A, B1, B2 zijn voor 'gewone' vliegtuigen met staart en stabilo; waarschijnlijk heb jij een van die profielen.




Nog een mooie:


wij hebben ooit eens een vleugel met clarck-Y profiel verandert in een S-slag profiel. We hebben daarvoor de achterlijsten nog een klein stukje verder (totaal ongeveer 5 cm) doorgezaagd en op de kop weer terug verlijmd. De vleugel met dit profiel vloog vrij aardig.

Wel,ach ja,ik probeer het gewoon :)

Mijn vliegtuigje is wal wat gevorderd,nu de roeren en motor er al op staan:

De roeren:



De vorm van mijn vleugel:



Ik hoop dat het lukt,anders heb ik een "vliegtuigje" dat ik boven mijn bed kan hangen :? :wink:


mvg,

Gor

Hallo,

10min geleden ff de motor erop gezet,kon het nie laten om verder te werken,terwijl ik nu moet leren :wink:
Maarja,één maal het vliegvirus in u,en ge krijgt het er nimmer uit :roll:

De motor op de vleugel:


Wacht!, als je dat nou zo probeert aan te passen zoals Theo zegt, (dus met roeren en al) 5 cm wegsnijden en andersom terugplakken?
dan heb je ook die S er in :)

Nouwja, veel suc6! ik vind het een leuk projectje iig!

Ik snap niet wat ze bedoelen igor,

Maar ik heb besloten om de motor vanvoor te plakken,anders heb ik problemen met mijn zwaartepunt.

mvg,

Gor
