[Bouwverslag] Zelfbouw tricopter simplecopter

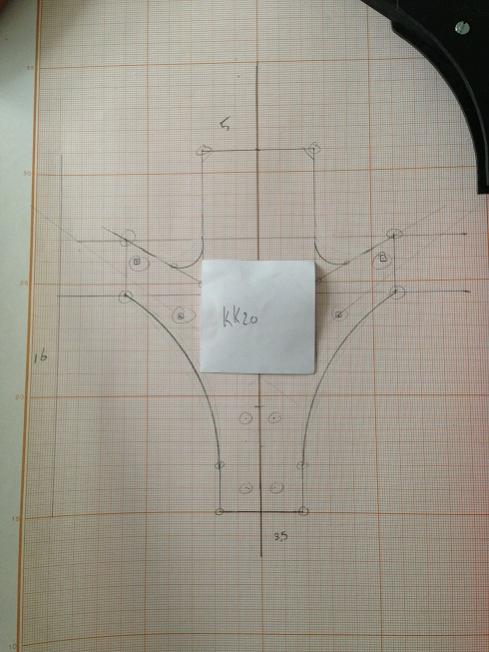

Vanmiddag is er een frame geboren. Gezien het waarschijnlijk nog wel een maand duurt voordat alles binnen is kan ik iig alvast wat frames finetunen :)

3.6mm triplex harhout (sterk maar nog een beetje te zwaar)
12mmx12mm x 615mm broom (hardhout)

zit nu op 164 gram, niet heel veel maar dat moet lichter kunnen. Broom wordt zowieso nog iets korter :)
Bij gebrek aan mooi gereedschap, ouderwets met de figuurzaag.

full

Laatst bewerkt door een moderator:
Als het bij jou werkt, ga ik nadat ik m'n centen heb verdient ook maar eens beginnen aan een Tri. Is het mogelijk om op de transmitter die jij hebt geselecteerd de Auto level functie aan te zetten.

Kan je me ook vertellen hoeveel het geheel ongeveer heeft gekost?

Laatst bewerkt:
Lilinin zei:
Kogel is door de kerk bestelling gedaan, nu wachten. Toch maar een 2350 3s 30C gepakt omdat die in stock was en voldoende moet zijn om te oefenen.

Het is geworden

Via ebay etc:
HP2812-1300KV Brushless Motor
K1BO Propeller pDD Park Flyer PROP 5pcs 8X4 GWS EP8040 P
10 Pairs 3.5mm Gold Bullet Connectors for RC Motor ESC Battery
1PCS USBasp USBISP 3.3V / 5V AVR Programmer USB ATMEGA8 New
Hitec HS-82MG Standard Metal Gear Micro Servo 32082S

Via HK:

Hartje:
9171000073 - Hobbyking KK2.0 Multi-rotor LCD Flight C..
3 x F-30A - Hobby King 30A ESC 3A UBEC
DL-Volt-Alarm - On Board Lipoly Low Voltage Alarm (2s~4s..
R2350-30-3 - Rhino 2350mAh 3S1P 30C Lipoly Pack
017000055 - 8045 SF Props 2pc Standard Rotation/2 pc..

Controler etc
JR-Combo - FrSky DJT 2.4Ghz Combo Pack for JR w/ Te..
9171000184 - Turnigy 9XR Transmitter Mode 2 (No Modul.. *This item usually ships within 3 days
9171000183 - Turnigy 9XR Safety Protected 11.1v (3s) ..This item is on backorder*
ACC6 - Turnigy Accucel-6 50W 6A Balancer/Charge..

Draadjes en dergelijk:
WHS-4MM-RED - Turnigy 4mm Heat Shrink Tube - RED (1mtr..
OR021-01006A - Servo Extention Lead 420mm (5pcs/bag)
R16A483-06 - Turnigy Pure-Silicone Wire 16AWG (1mtr) ..
XT60 - Nylon XT60 Connectors Male/Female (5 pai..
B16A483-06 - Turnigy Pure-Silicone Wire 16AWG (1mtr) ..
402000001 - Gyro / Flight Controller Mounting Pad (1..
WH-5MM-BLACK - Turnigy 5mm Heat Shrink Tube - BLACK (1m..
WHS-5MM-RED - Turnigy 5mm Heat Shrink Tube - RED
258000011 - 10CM Male to Male Servo Lead (JR) 26AWG ..
HS -160A - Cable Ties HS2.5x60mm 100pc (Natural Whi..
Clevis/11750 Quick link Steel Clevis w/ 2mm Threaded couplers (1Pair)


En nu een jaar wachten op het backorder item :/
Klik om te vergroten...

je kan die batterij ook annuleren en deze rhino batterij ( Rhino 2620mAh 3S 11.1v Low-Discharge Transmitter Lipoly Pack ) kopen, meer capaciteit 3 dollar duurder en niet op backorder :)

dit is mijn lijstje voor een tricopter, als het geld op de paypal staat de boel bestellen, maar alleen jammer dat dat KK2 Board weer Backorder moet zijn, denk dat ik dat niet bestel en het wel van het NL warehouse haal

Iemand nog een suggestie?

1x #R2620-TX-3/7346 Rhino 2620mAh 3S 11.1v Low-Discharge Transmitter Lipoly Pack
1x #9171000073/24723 Hobbyking KK2.0 Multi-rotor LCD Flight Control Board
1x #9171000184/31544 Turnigy 9XR Transmitter Mode 2 (No Module)
3x #F-30A/15205 Hobby King 30A ESC 3A UBEC
2x #017000055/25815 8045 SF Props 2pc Standard Rotation/2 pc RH Rotation (Red)
1x #ACC6/7028 Turnigy Accucel-6 50W 6A Balancer/Charger w/ accessories
1x #WHS-4MM-RED/5277 Turnigy 4mm Heat Shrink Tube - RED (1mtr)
1x #OR021-01006A/10412 Servo Extention Lead 420mm (5pcs/bag)
1x #R16A483-06/9681 Turnigy Pure-Silicone Wire 16AWG (1mtr) Red
1x #WH-5MM-BLACK/3833 Turnigy 5mm Heat Shrink Tube - BLACK (1mtr)
1x #258000011/21758 10CM Male to Male Servo Lead (JR) 26AWG (10pcs/set)
3x #D2826-101400/12920 D2826-10 1400kv Brushless Motor
1x #HS -160A/17570 Cable Ties HS2.5x60mm 100pc (Natural White)
1x #07-01002x5/8432 Front Wheel Steering Arm & Mount Set 40mm (5sets)
1x #WHS-5MM-RED/5278 Turnigy 5mm Heat Shrink Tube - RED (1mtr)
1x #015000094/25479 XT60 to 3 X 3.5mm bullet Multistar ESC Power Breakout Cable
1x #XD-09B/9335 Hobbyking 8 Point snap knife (5pcs/set)
1x #CELLTKEY/19066 HobbyKing Cell Key - 6s Lipoly Cell checker
1x #JR-Combo/14349 FrSky DJT 2.4Ghz Combo Pack for JR w/ Telemetry Module & V8FR-II RX
1x #H8011A/11320 8x4 Propellers (5Pcs/Bag)
1x #H8012A/11321 H8012A 8X4R Propellers (Counter Rotating) (5Pcs/Bag)
1x #Z24503S-30/9927 ZIPPY Flightmax 2450mAh 3S1P 30C
3x #AM1001A/68 PolyMax 3.5mm Gold Connectors 10 PAIRS (20PC)
1x #DS939MG/10346 Corona 939MG Digital Metal Gear Servo 2.7kg/ 12.5g/ 0.13sec
1x #TD16CC-NM/13447 Turnigy KeyChain Camera w/o memory card
1x #DL-Volt-Alarm/18987 On Board Lipoly Low Voltage Alarm (2s~4s)

Laatst bewerkt:
Mijn bestelling van HK is onderweg. Motor, usbasp al gearriveerd.

Description Quantity
10CM Male to Male Servo Lead (JR) 26AWG (10pcs/set) 1
Cable Ties HS2.5x60mm 100pc (Natural White) 1
Hobbyking KK2.0 Multi-rotor LCD Flight Control Board 1
FrSky DJT 2.4Ghz Combo Pack for JR w/ Telemetry Module & V8FR-II RX 1
Turnigy 9XR Transmitter Mode 2 (No Module) 1
Hobby King 30A ESC 3A UBEC 3
Turnigy 4mm Heat Shrink Tube - RED (1mtr) 1
On Board Lipoly Low Voltage Alarm (2s~4s) 1
Servo Extention Lead 420mm (5pcs/bag) 1
Turnigy Pure-Silicone Wire 16AWG (1mtr) Red 3
Nylon XT60 Connectors Male/Female (5 pairs) GENUINE 1
Turnigy Accucel-6 50W 6A Balancer/Charger w/ accessories 1
Turnigy Pure-Silicone Wire 16AWG (1mtr) BLACK 3
Rhino 2350mAh 3S1P 30C Lipoly Pack 1
8045 SF Props 2pc Standard Rotation/2 pc RH Rotation (Red) 1
Gyro / Flight Controller Mounting Pad (10pcs/bag) 1
Turnigy 5mm Heat Shrink Tube - BLACK (1mtr) 1
Turnigy 5mm Heat Shrink Tube - RED (1mtr) 1
Quick link Steel Clevis w/ 2mm Threaded couplers (1Pair) 1
ZIPPY Flightmax 2500mAh Transmitter Pack (Futaba/JR) 1

kosten +- 217 euro + motoren (34euro) + servo (13euro) + hout etc moet je toch wel rekenen op 280/300 euro voor alles (als je nog geen rc tx etc.. hebt)

Los besteld want was continue out of stock:
Turnigy 9XR Safety Protected 11.1v (3s) 2200mAh 1.5C Transmitter Pack 1

Motoren HP RCtimer 1400kv, Hitec HS-82MG Standard Metal Gear Micro Servo

Zit nu nog beetje te zoeken naar goedkope lipo's in nederland (marktplaats) want die krengen zijn een stuk duurder hier dan in de us/hk.

Frame dat ik had gemaakt eigenlijk iets te klein (RCexplorer) en dat ik m eigenlijk wat groter wil zodat t KK2.0 board er mooi op past. Komt goed uit want onderdelen zijn er toch nog niet en dan heb ik weer wat te doen :)

Begrijp dat je ze via HK kan bestellen (zie mijn bestelling) en dat er ook een HK-Nederland is. (je link is naar de normale HK)

Hier zit je internationaal echter altijd met een maximum gewicht en minimale verzendkosten van $6 tot 200g.

In nederland zijn alle 2200mah 30C lipo's gelijk een stuk duurder min 20,-. Vandaar mijn vraag, nu zie ik dat er via marktplaats ook nieuwe 2200mah accu's worden verkocht. Echter zou ik ze liever via een "vertrouwd" kanaal aanschaffen :) (en daar betaal je waarschijnlijk altijd voor)

ik heb een Zippy flightmax 2450 is iets groter en zwaarder maar dan kan ie wel gelijk mee. Als batterij voor de transmitter heb ik de Rhino transmittter lipo pack en dat zet ik wel de LVA van de transmitter aan.

alleen paypal wil niet helemaal meewerken, dus het duur miss nog wel 6 dagen voordat ze mijn geld hebben.....

*ZUCHT*

Ga jij alleen je KK2 flashen of ook je speed controls?

Ik bouw denk ik een "Coffin Body" van vuren 12x12mm en multiplex 5,5mm dikte

61,5cm voor de armen is wel erg lang, vind ik. Ik neem 42cm armen denk ik

Zal zodadelijk wat nieuwe foto's maken van het frame die ik had gebouwd/bouw.

KK2 en speedcontroles flash ik sowieso. Speedcontrols schijnt erg veel uit te maken (zie youtube filmpjes en diverse topics)

Mijn booms zijn 12" (+- 30 cm) (Hallstudio ontwerp)
Body = 3mm berkentriplex (lokale knutselwinkel/figuurzaaghout)

(heb ook nog 1.5mm transparante kunststofplaat liggen voor een alternatief ontwerp)

ik hoop voor je dat je een 10pins naar 6pins adapter of kabel hebt, anders kom je niet ver met het flashen van je KK2, tenzij je juist een enorm geklooi met die kabeltjes wil.

met het flashen van je speed controls moet je sowieso al klooien met de kabeltjes....

klooien met kabels maakt het juist leuk :) (kk2.0 adapter 1.50/gratis verzending op ebay)

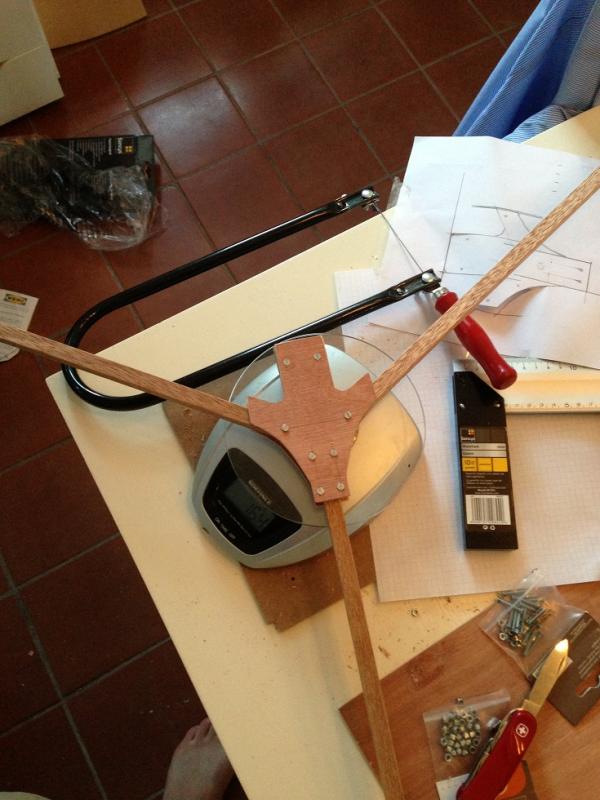

rc explorer frame size, maar iets te klein voor kk board
full

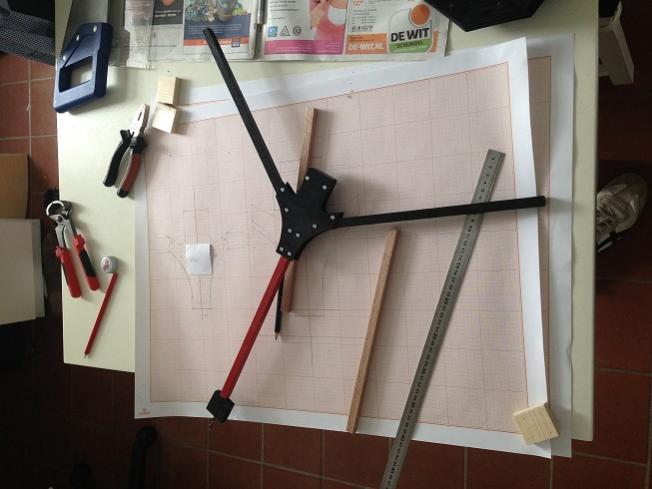

nieuw groter frame in ontwikkeling :)
full

Laatst bewerkt door een moderator:
dat is vreemd :/ hier gaat het altijd per direct (maar zit ook een creditcard gekoppeld aan paypal account misschien dat dat uitmaakt..)

vandaag mijn 1m 4mm glasvezel en 1m 4mm carbon profiel binnen voor de yaw montage :) Had ook wel een schroef kunne gebruiken maar ach alles om je bezig te houden. Daarnaast mn nieuwe frame uitgezaagd, morgen even met kolomboor nette gaten maken.

Ik ga 5mm hard plastic (overblijfselen van productie mocht ik hebben van m'n baas) sterk spul en heel licht. 12 mm vuren of aluminium, alluminium is welz zwaar, 272 gram voor 3 "booms". Maar het is wel vele malen steviger maar geeft veel minder mee --> dus meer vibratie --> dus boze "accelerometer". Vuren geeft veel meer maar gaat sneller stuk...

Twijfel Twijfel

Nog steeds geen enkel teken van meewerken door paypal, ze zeggen dat het TOT 3 JULI, kan duren. Jammer

Ondertussen is Uitverkocht:

Heatshrink 4mm
Rode Props

Low Stock:

Zippy flightmax 2450mah 30c 6 pieces left

Het enige wat wel een beetje vordering vertoon is m'n USBasp
