Hallo allemaal,

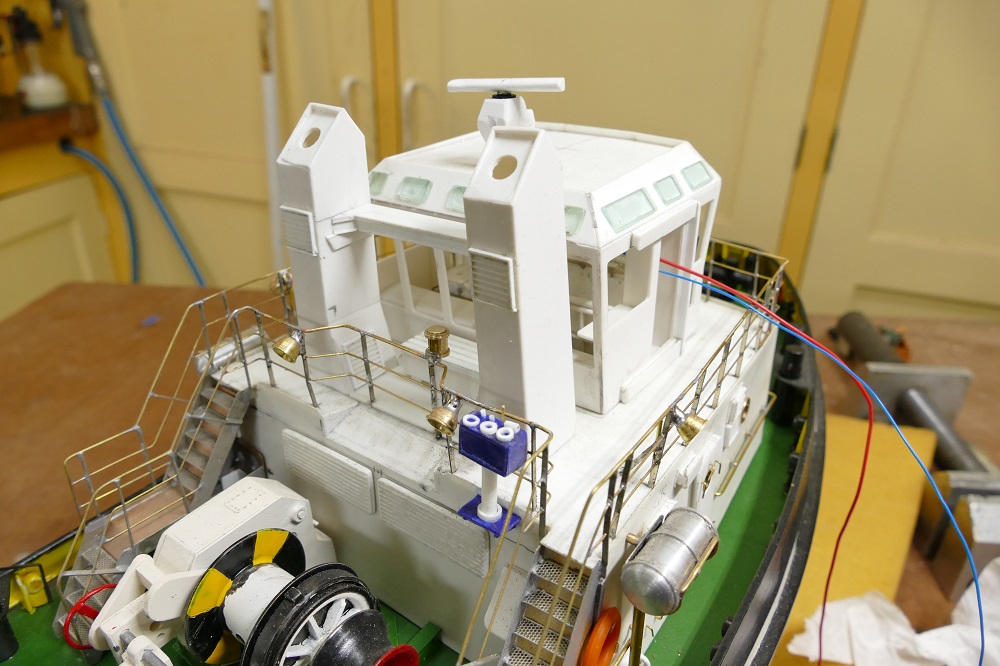

Toch weer even een paar uurtjes kunnen knutselen. De schoorstenen aan de bovenkant ook verbonden en weer even dry fit gemonteerd. Worden uiteindelijk pas na het spuiten gemonteerd. Moeten eerst nog meer details op aangebracht worden, onder andere werkverlichting en uiteraard de mast met de diverse verlichtingsunits. Wat ik ook gedaan heb is de werkverlichting bij de Life Rafts en achter het stuurhuis aangebracht. Ook de bediening van de lier is geplaatst. Tevens het gele heklicht voor als ze aan het slepen is.

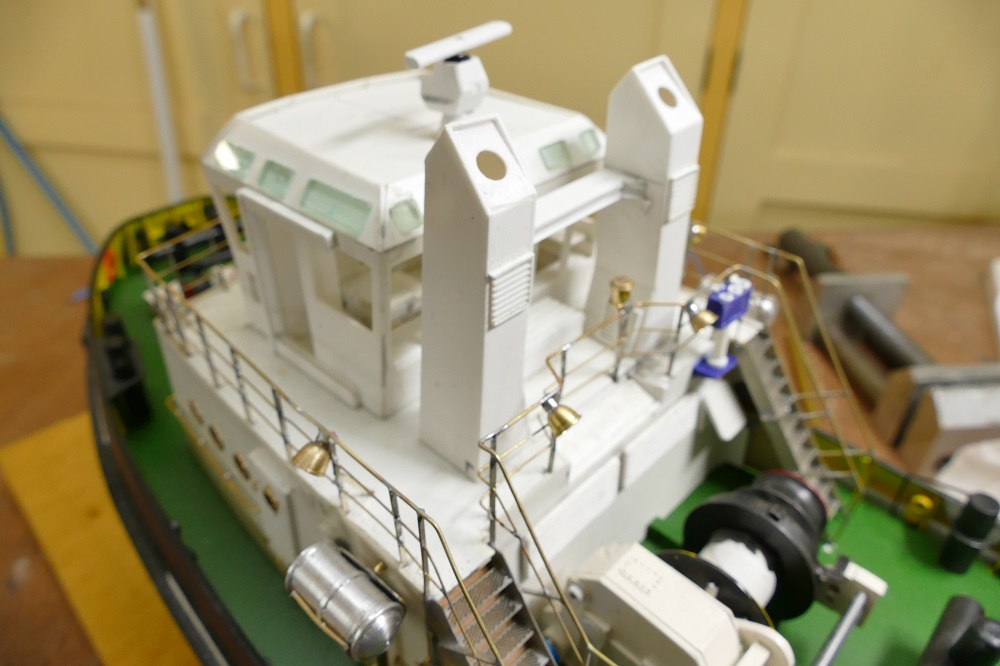

En vanaf de BB zijde.

Op het laatste plaatje nog een detail hoe de kabels door het dek worden gevoerd.

Het ziet er toch ook niet uit van zo dichtbij. Maar geeft wel aan hoe ik te werk ga. Het buisje waar de kabels doorheen gaan is 1 mm uitwendig en 0,8 mm inwendig.
Tot zover maar weer en tot de volgende.



[Macrabbit]

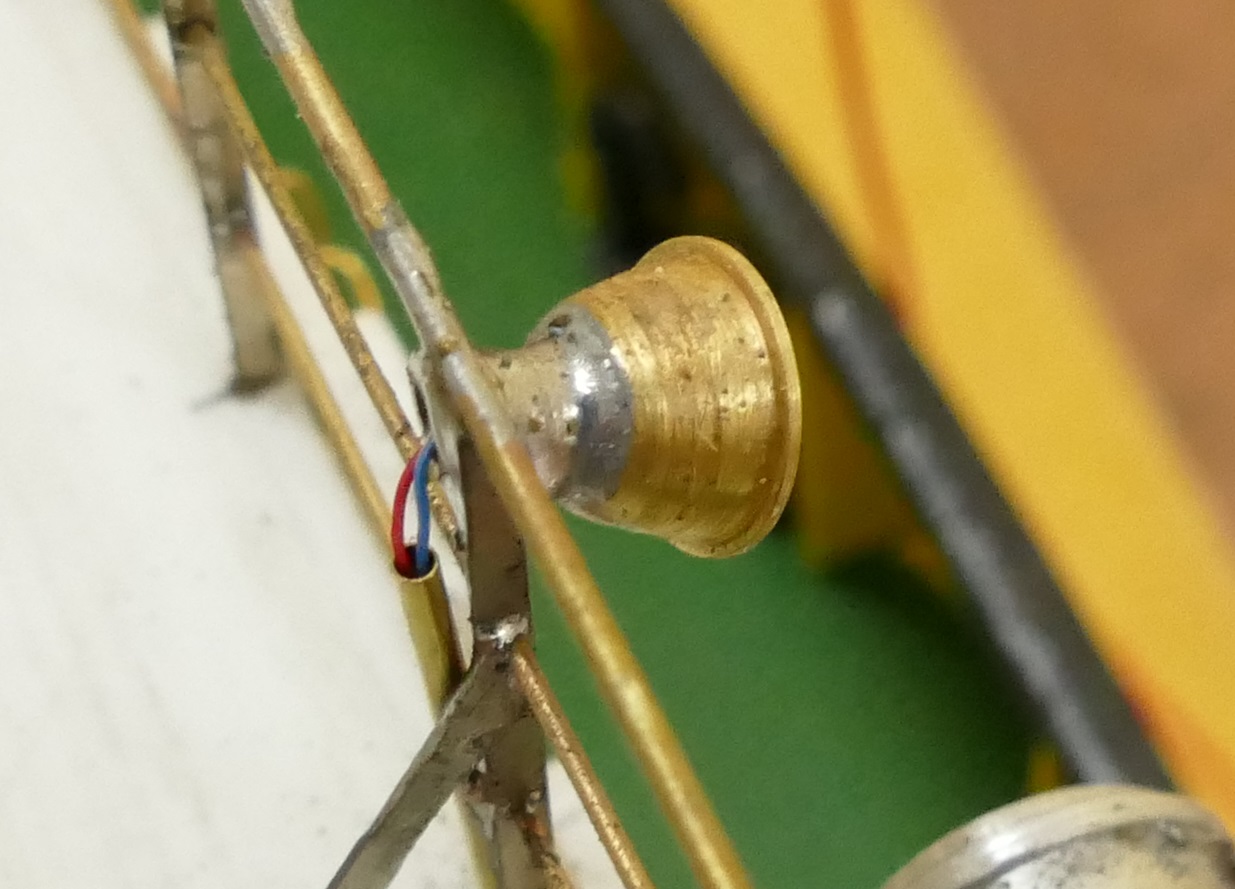

En daar was ie weer. Voornamelijk bezig geweest met de steunen voor de reddingsboeien en de verlichting op het manschappen verblijf. Ook de SB en BB navigatieverlichting aangebracht. Op de foto is redelijk goed te zien hoe ik deze gemaakt heb. Het messing gedeelte eerst gedraaid en de opening gefraisd. Daarna afgestoken en bewerkt. Na het maken van het bakje deze eerst zwart geschilderd. Voor de Ledjes heb ik 3 mm rood en groen gebruikt

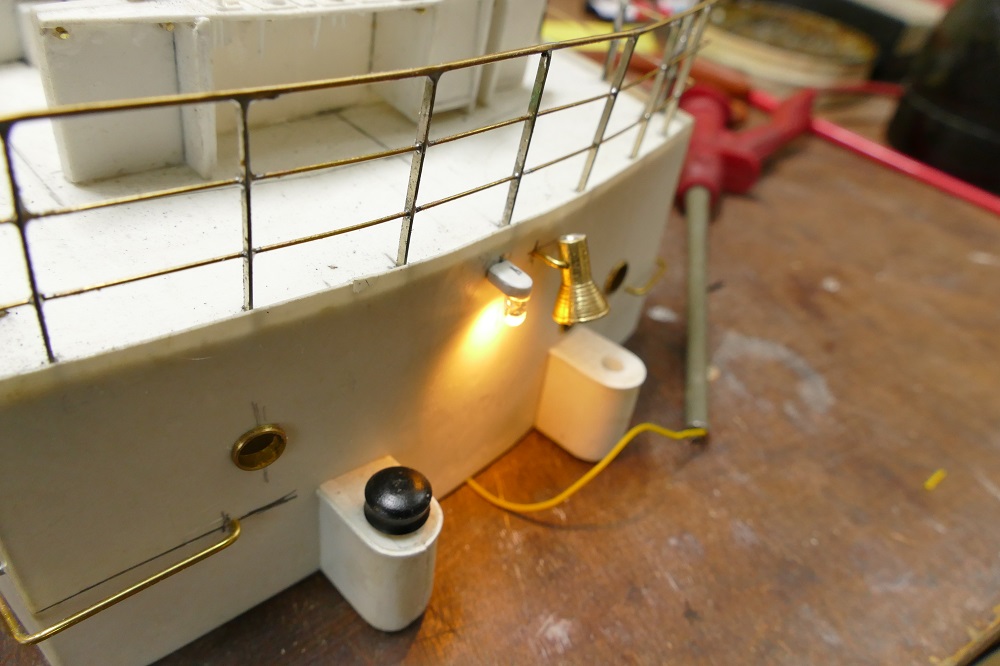

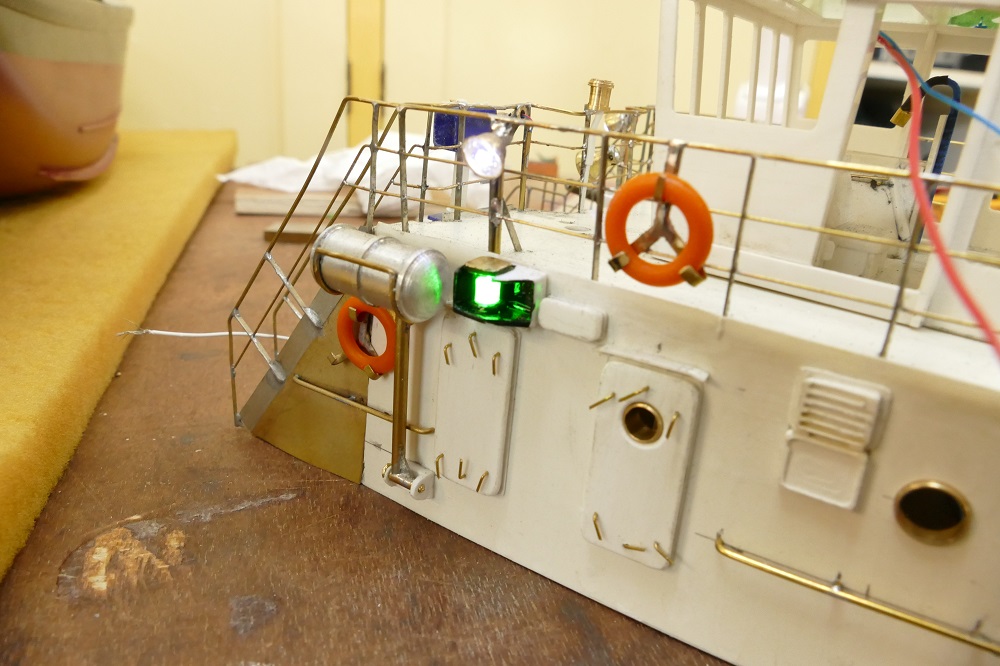

En hier geplaatst. Ook zijn hier de ophangbeugels voor de reddingsboeien te zien alsmede de werkende werklamp.

Hier de luidspreker opgehangen alsmede werkende verlichting aan de voorzijde van het manschappen verblijf.

Dezelfde lamp uit een andere hoek.

Om te laten zien hoe ik deze lampen maak heb ik een how to do gemaakt met tekst en foto's in volgende up date.



[Macrabbit]

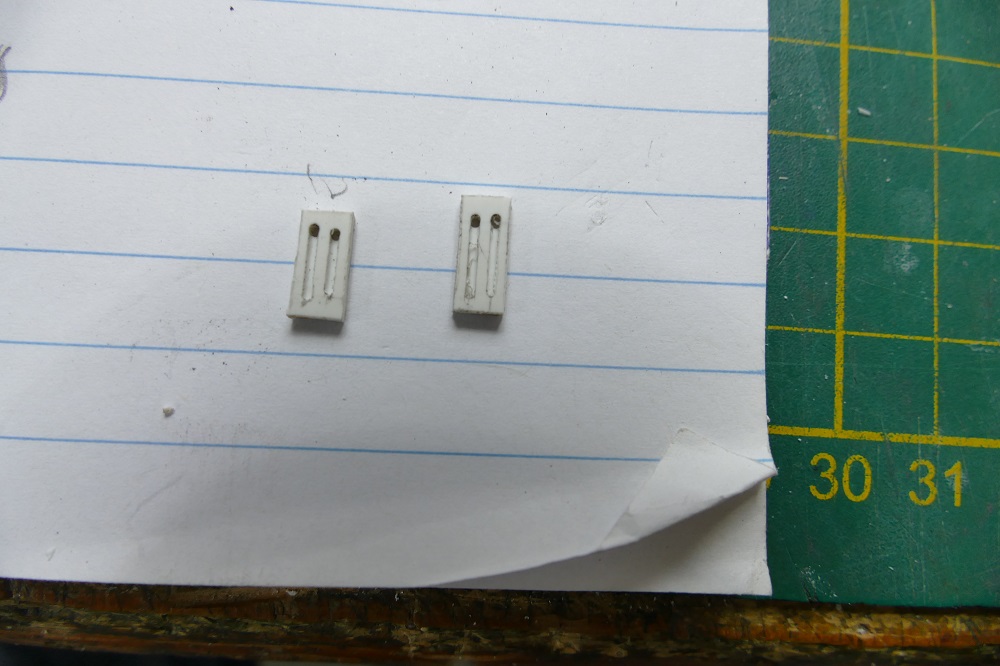

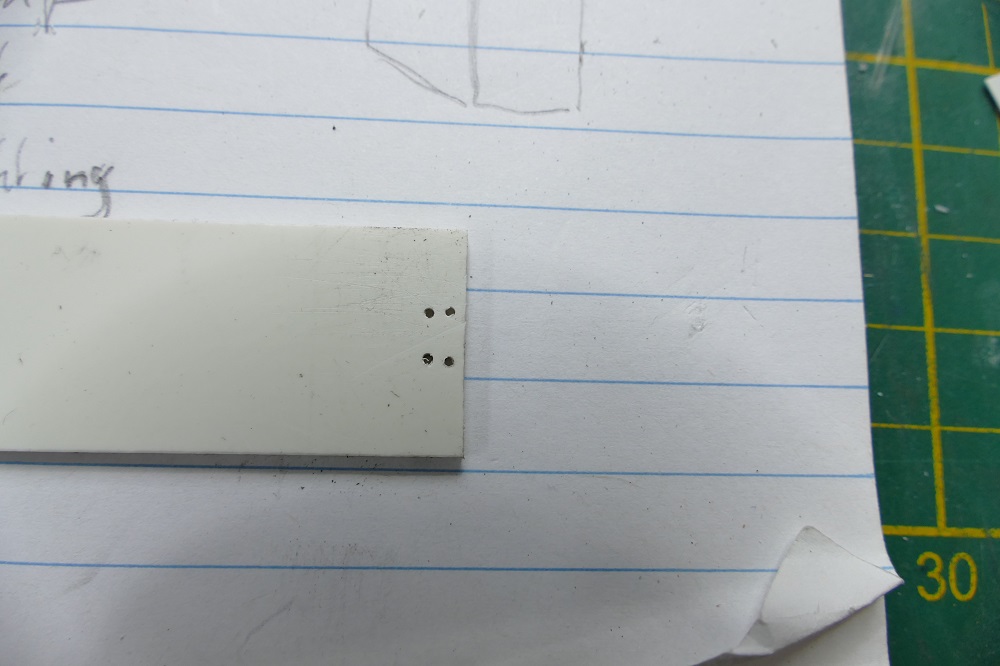

Hierbij het verslag hoe ik deze lampen maak. Het basisdeel van de lamp bestaat uit een stukje styreen van 1,5 mm dik. In deze foto's aak ik er 2 tegelijk. Allereerst 2x2 gaten waar de aansluitingen van de Leds doorheen passen.

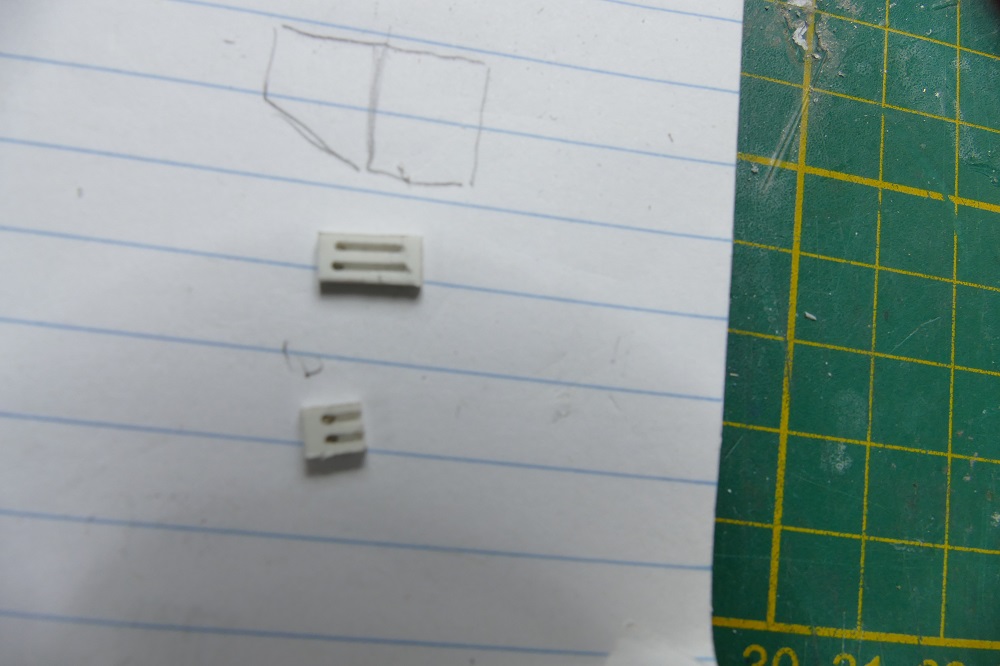

Vervolgens frees ik aan één kant gleufjes van 0.8 mm breed en 1 mm diep. Daarna zaag ik de basis delen op breedte.

En vervolgens op lengte.

Hier de Led te zien die ik gebruik. Komen uit een hele string van Action kerstversiering. Kost geen drol dus. Zijn 3 mm rond ( ongeveer) en warm wit van kleur.

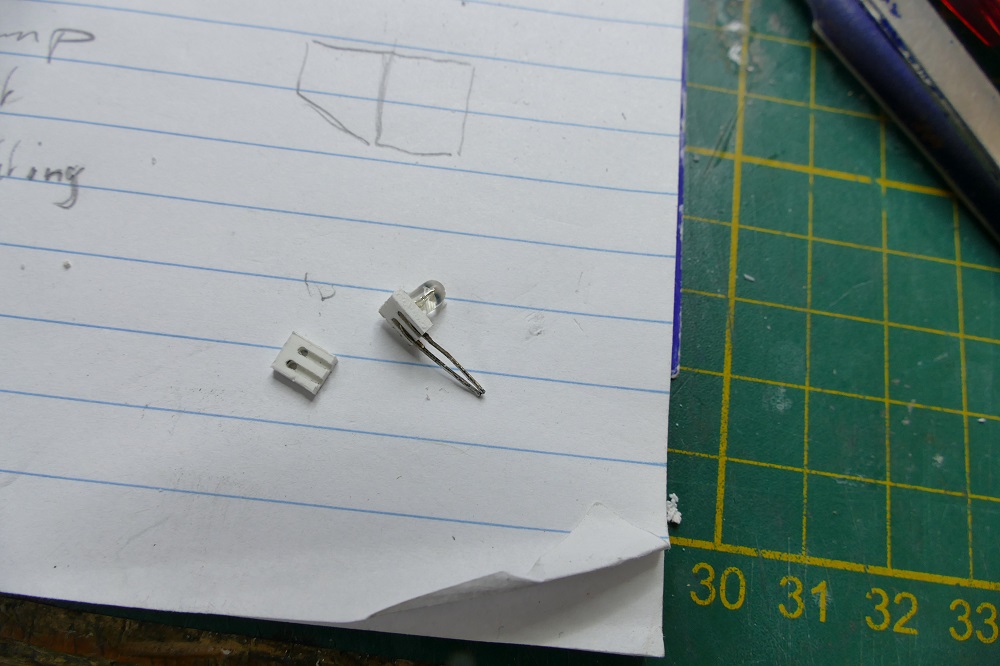

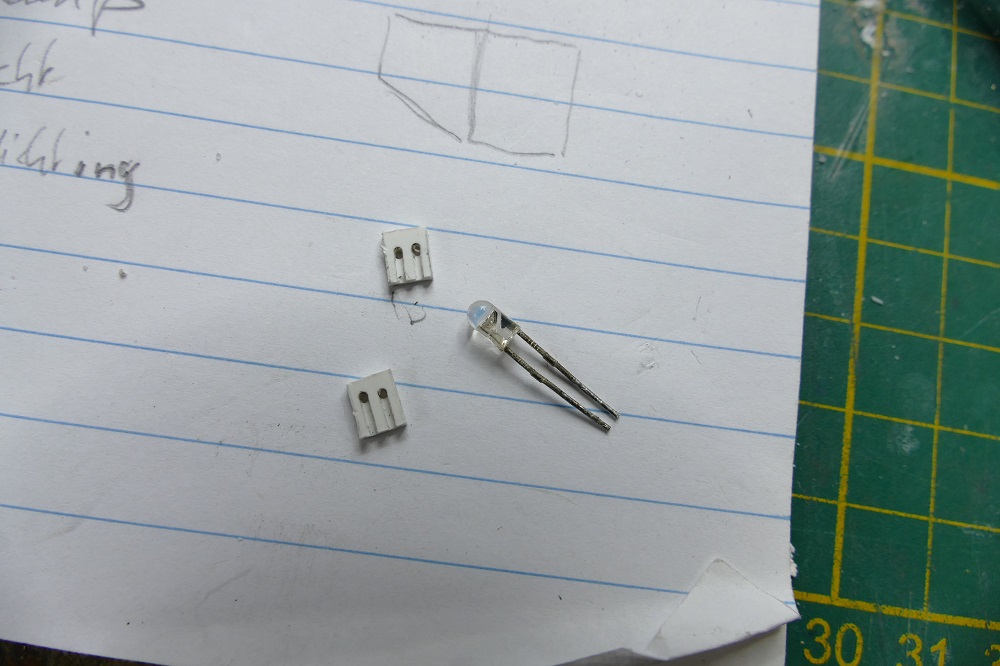

Op deze manier wordt de Led in het basisdeel gebogen. De pootjes van de Led liggen dus in de gefraisde gleufjes.

Daarna lijm ik een strookje Styreen van 0,3 mm over deze gleufjes heen zodat de pootjes mooi weggewerkt zijn.

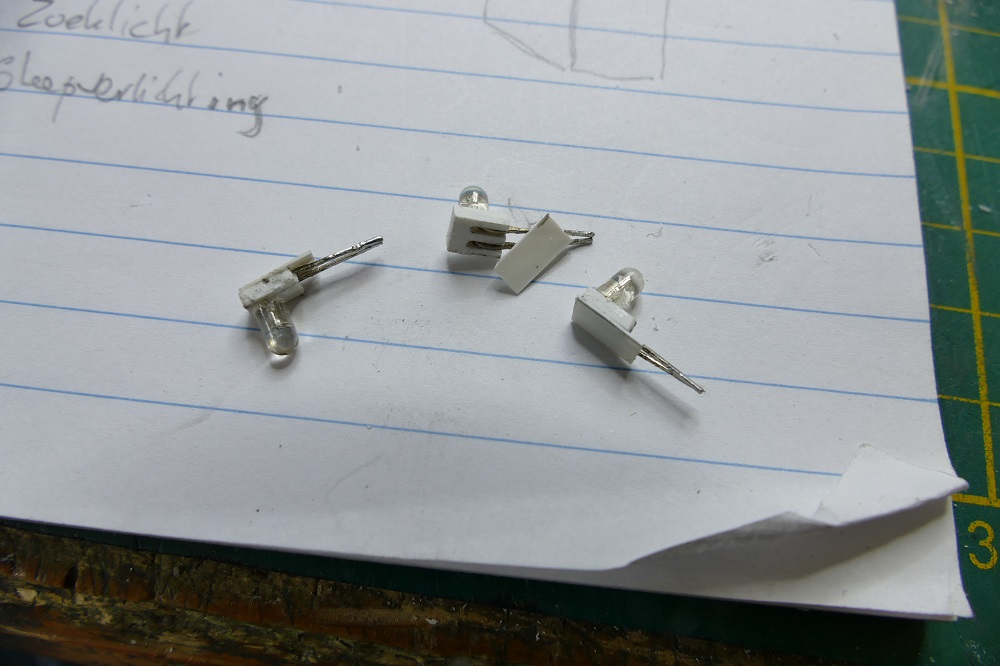

Hier drie lampjes na het aanbrengen van het afdek plaatje. Nu nog iets te lang op dit moment.

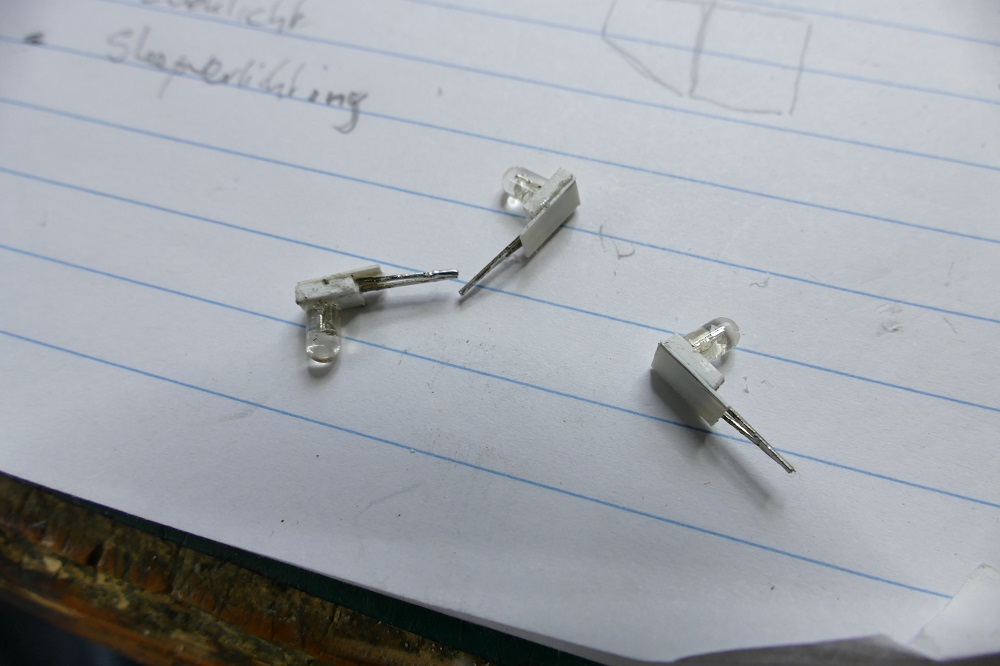

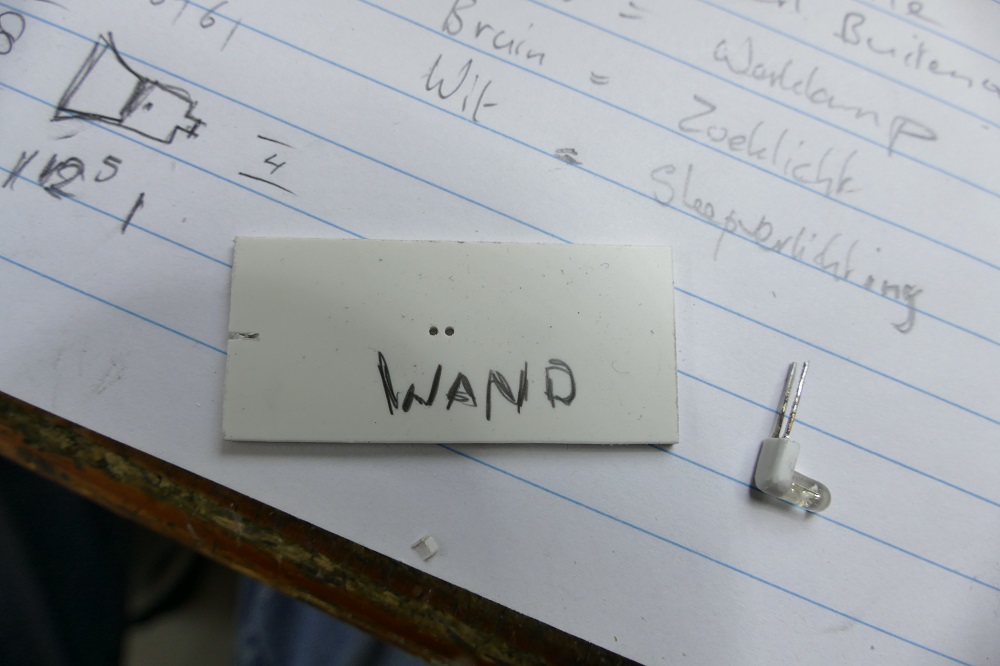

Hier een afgewerkt lampje. Door nu 2 gaatjes in de wand te boren kan het lampje er doorheen gestoken worden en vastgelijmd op de wand. Aan de binnenkant heb ik nog een plaatje van 3 mm aangebracht met ook 2 corresponderende gaatjes. Ook van styreen. Even passen en dan monteren met een druppeltje lijm. Uiteraard aan de binnenkant de ledjes aansluiten. Op dit moment zijn de ledjes nog niet definitief aangesloten. Dat gebeurt als laatste met de juiste weerstanden er tussen. Een Led kan niet op 12 of 6 V branden zonder de juiste weerstand er tussen. Voor het testen dus goed uitkijken dat je er geen 12 of 6 V op zet. ( spreek helaas uit ervaring )

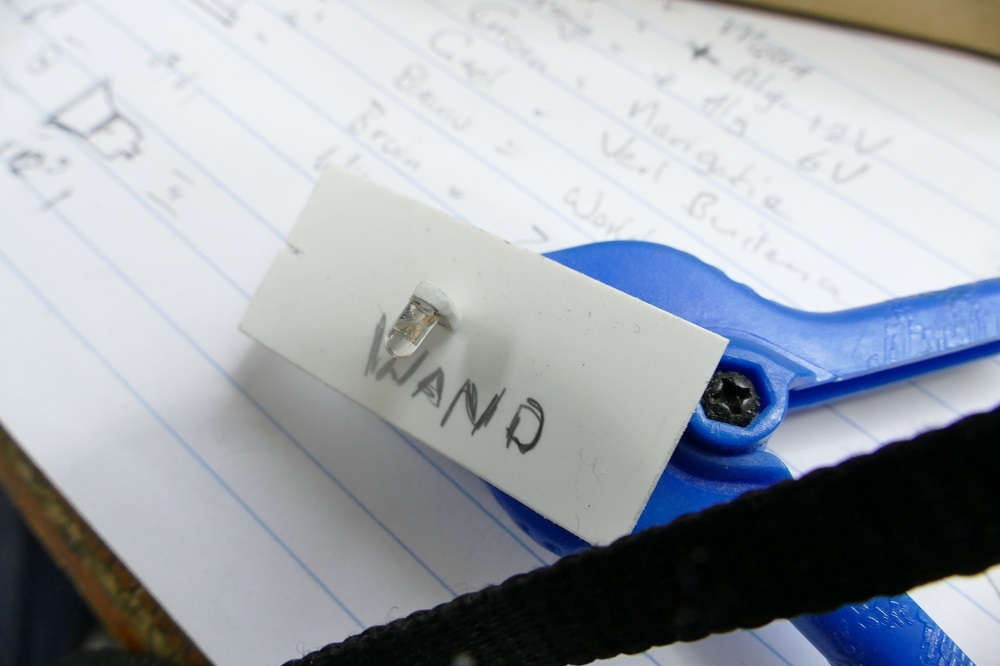

Hier nog even te zien hoe de lamp op de wand wordt bevestigd. ( Voorbeeld)

De Led heeft een doorsnede van ongeveer 3 mm, dat betekent bij deze schaal 1:50 dat de werkelijke doorsnede 150 mm zou zijn. In het echie zijn ze nog iets kleiner nl 110 mm. Waarom ik deze Leds gebruik? Ze zijn eigenlijk perfect van vorm en het maatverschil neem ik dan maar voor lief. Hopelijk heeft iemand wat aan dit verhaal.
Tot de volgende keer.



[jankraak]

Mooi gedaan. een goed idee.



[M.Osinga]

Hoi Macrabitt,
Prachtig mooie LED lmpjes gemaakt.
Ik ben ook van plan de binnen verlichting van mijn Alice van LED's te maken.
Nu heb ik bij Act.... een string LED lampjes gekocht , 20 stuks , voeding 2 x AA, dus 3 Volt.
Op een DC/DC converter, ingeregeld op 3 Volt , branden ze mooi.
Maar als ik er nu 10 LED's afknip , branden de resterende dan op 1,5 Volt of op 3 Volt.?
Of , als voorbeeld , ik wil 6 LED's gebruiken , kan dat op 3 Volt , of moet ik dan terugregelen naar circa 1 Volt?
Mij is de werking niet helemaal duidelijk.
Of moet ik weerstanden aanschaffen en welk dan? Heb je een reken voorbeeld?
Mijn batterij pakket is 12 Volt , 4000 mAh.
Graag je advies.

Gr. Menne



[ejb61]

Wordt weer een juweeltje , Sjoerd !!



[Macrabbit]

Mooi gedaan. een goed idee.

Bedankt Jan.



[Macrabbit]

Wordt weer een juweeltje , Sjoerd !!

Doe mijn best, bedankt EJB61.



[Macrabbit]

Hoi Macrabitt,
Prachtig mooie LED lmpjes gemaakt.
Ik ben ook van plan de binnen verlichting van mijn Alice van LED's te maken.
Nu heb ik bij Act.... een string LED lampjes gekocht , 20 stuks , voeding 2 x AA, dus 3 Volt.
Op een DC/DC converter, ingeregeld op 3 Volt , branden ze mooi.
Maar als ik er nu 10 LED's afknip , branden de resterende dan op 1,5 Volt of op 3 Volt.?
Of , als voorbeeld , ik wil 6 LED's gebruiken , kan dat op 3 Volt , of moet ik dan terugregelen naar circa 1 Volt?
Mij is de werking niet helemaal duidelijk.
Of moet ik weerstanden aanschaffen en welk dan? Heb je een reken voorbeeld?
Mijn batterij pakket is 12 Volt , 4000 mAh.
Graag je advies.

Gr. Menne

Bedankt voor je reactie Menne. Voor ons modelbouwers zijn de LED lampjes een uitkomst. Heel laag verbruik, in vele kleuren beschikbaar en ook heel veel formaten. Ook de levensduur van een Led is vele malen beter dan een gloeilampje. Om alle Leds specifiek te gaan benoemen is niet te doen. Wat het aansluiten betreft, zonder al te diep in te gaan op de theorie hiervan, is het gebruik van een zogenaamde LED Calculator een goede hulp. Met deze calculator kun je de te gebruiken weerstand bepalen. Een Led heeft namelijk meestal een weerstand nodig. De weerstand die je moet gebruiken is weer afhankelijk van de voedingsspanning, maar ook van de kleur van de Led bijvoorbeeld. Klinkt ingewikkeld maar met behulp van een Led Calculator wordt het erg gemakkelijk. Zelf gebruik ik altijd degene van LED Tuning. Via hun website kun je hiervan gebruik maken. Eenmaal op de site, scrollen naar de LED Calculator. Ik zou zeggen, probeer dat even en je zult zien dat er met de juiste weerstanden vele schakelmogelijkheden zijn. Kom je er niet uit mag je me altijd vragen stellen.



[JaFa]

Mooi werk weer wat ik hier zie, ne zelf de covers al uit messing beginnen draaien??? Is dat niet makkelijker deze gewoon te kopen? Nu het resultaat gaat wel mega tof zijn ls je letterlijk alles zelf maakt natuurlijk!
Nu 1/50 blijft toch klein he Sjoerd soms moeilijk om het er allemaal in te krijgen. maar ik vind het zoveel schattiger dan 1/33 en het is gewoon handzamer misschien niet direct met de Nederland maar elke iets grotere boot wordt snel onhandig op 1/33 vind ik, echt een cool bootje! Voor mij nog steeds 1 van de mooiste slepers ooit gebouwd, ooit wil ik nog een Walcheren maken maar wanneer...
Knap knap knap!!!



[Macrabbit]

Mooi werk weer wat ik hier zie, ne zelf de covers al uit messing beginnen draaien??? Is dat niet makkelijker deze gewoon te kopen? Nu het resultaat gaat wel mega tof zijn ls je letterlijk alles zelf maakt natuurlijk!
Nu 1/50 blijft toch klein he Sjoerd soms moeilijk om het er allemaal in te krijgen. maar ik vind het zoveel schattiger dan 1/33 en het is gewoon handzamer misschien niet direct met de Nederland maar elke iets grotere boot wordt snel onhandig op 1/33 vind ik, echt een cool bootje! Voor mij nog steeds 1 van de mooiste slepers ooit gebouwd, ooit wil ik nog een Walcheren maken maar wanneer...
Knap knap knap!!!

Bedankt Jan. Tja, zonder printer moet je alles wel zelf maken hè. Moet eerlijk zeggen dat als ik dat zou willen, een enkele keer gebeurt dat, dan zijn er voldoende collega's die mij willen helpen hoor. Maar wat je terecht zegt, zelf maken geeft ook een zekere voldoening. Overigens heb ik hier nog een epoxy rompje liggen van dit model.



[Macrabbit]

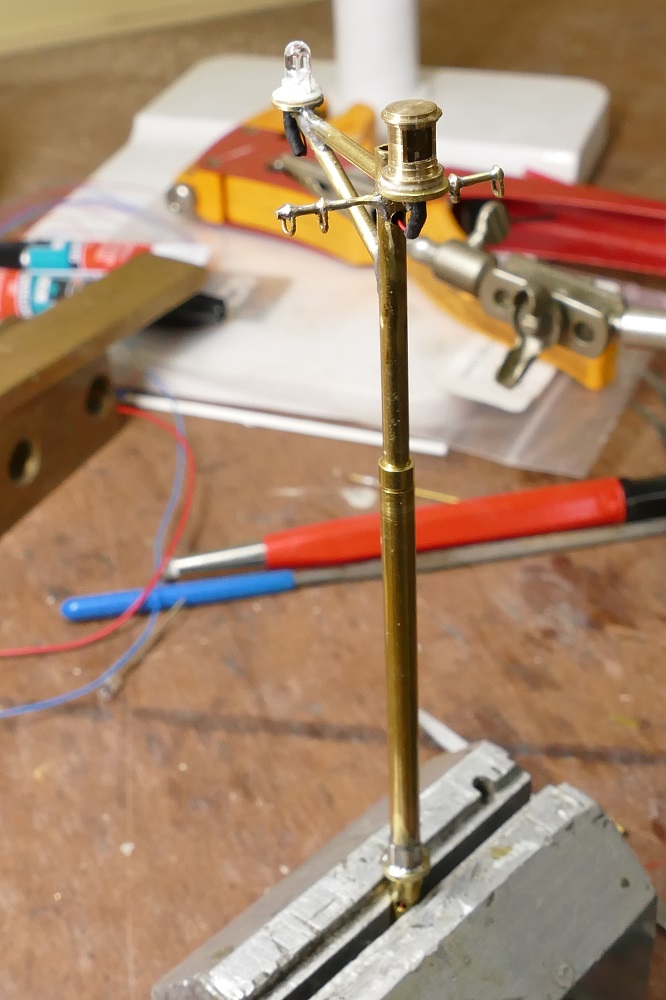

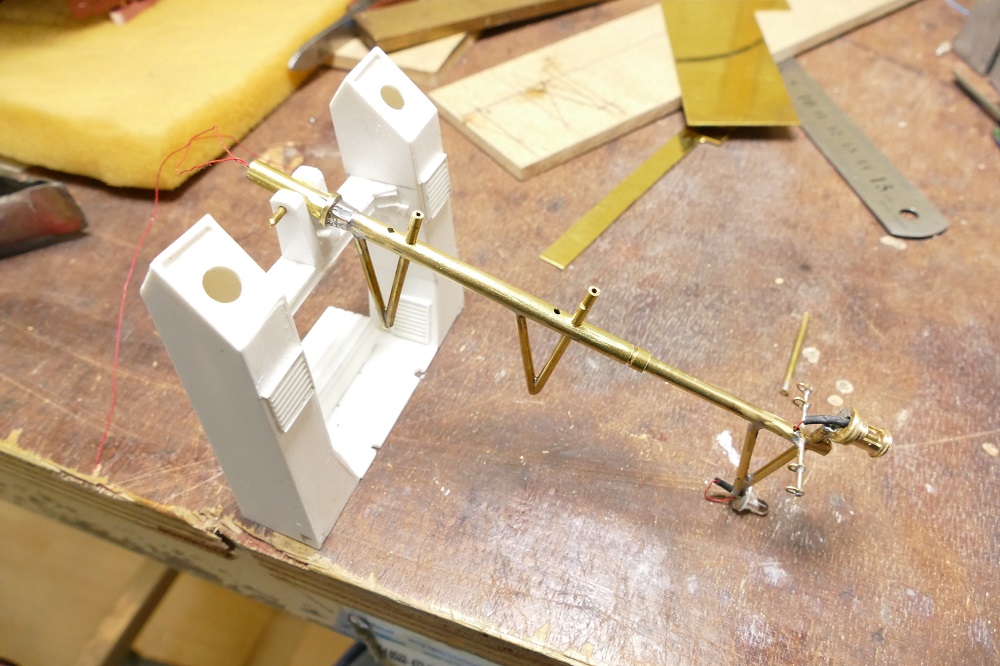

Toch nog weer een aantal uurtjes kunnen knutselen. Nu is de mast aan de beurt. Doel is dat alle verlichting gaat branden. Zo als ik het nu kan bekijken gaat dat lukken. De bovenste twee lampen doen het in ieder geval. Eén rode en één witte. Nog 4 te gaan.

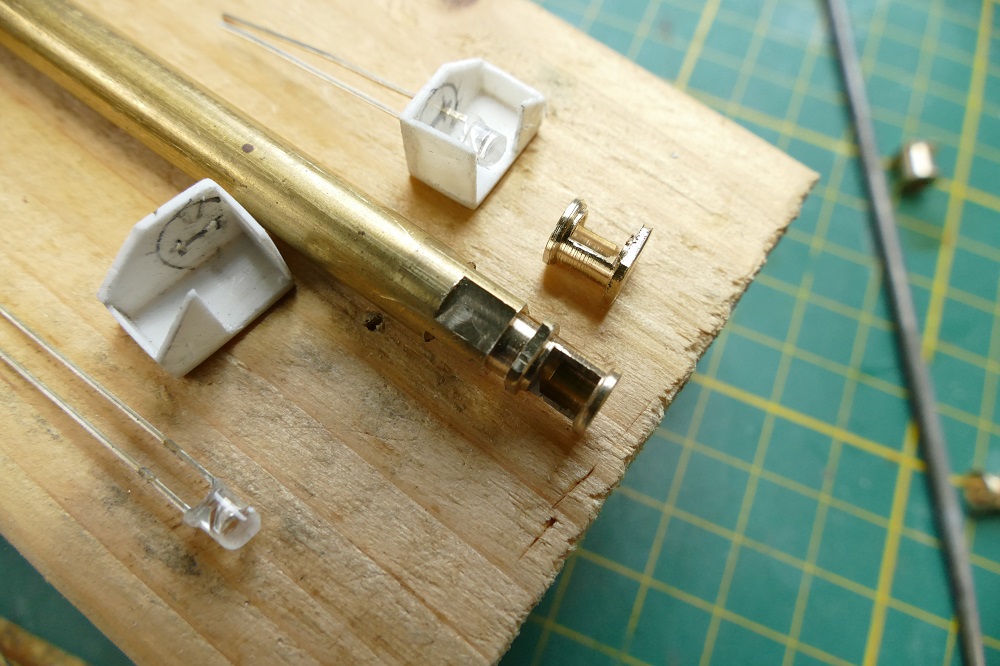

1 lamp reeds voorzien van een kap. Deze is nog niet goed want moet rondom schijnend zijn. Komt goed. De andere kappen moet ik nog maken.

Zoals te zien is deze kap niet volledig doorschijnend. Zelfs voor het witte toplicht moet de opening nog iets groter.

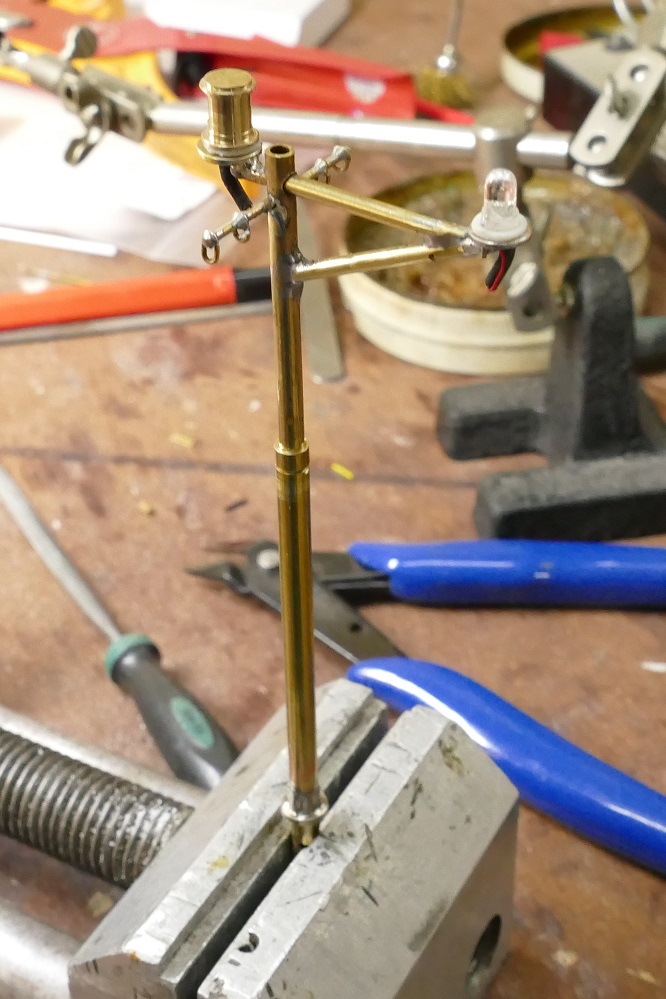

Ook de andere steunen voor de lampen aangebracht. Het moeilijkste komt nog. Het plaatsen van de Leds en het doorvoeren van de draden.

Het strijken van de mast blijft ten alle tijden mogelijk maar wel handmatig. Een takeltje maken zo als in het echt gaat me niet lukken.

Zo, hoop de volgende update te kunnen starten met een werkende mast
