CH 47 Chinook HC1

Bedankt allen voor de complimenten, altijd leuk te weten dat het werk gewaardeerd wordt...:thumbsup:

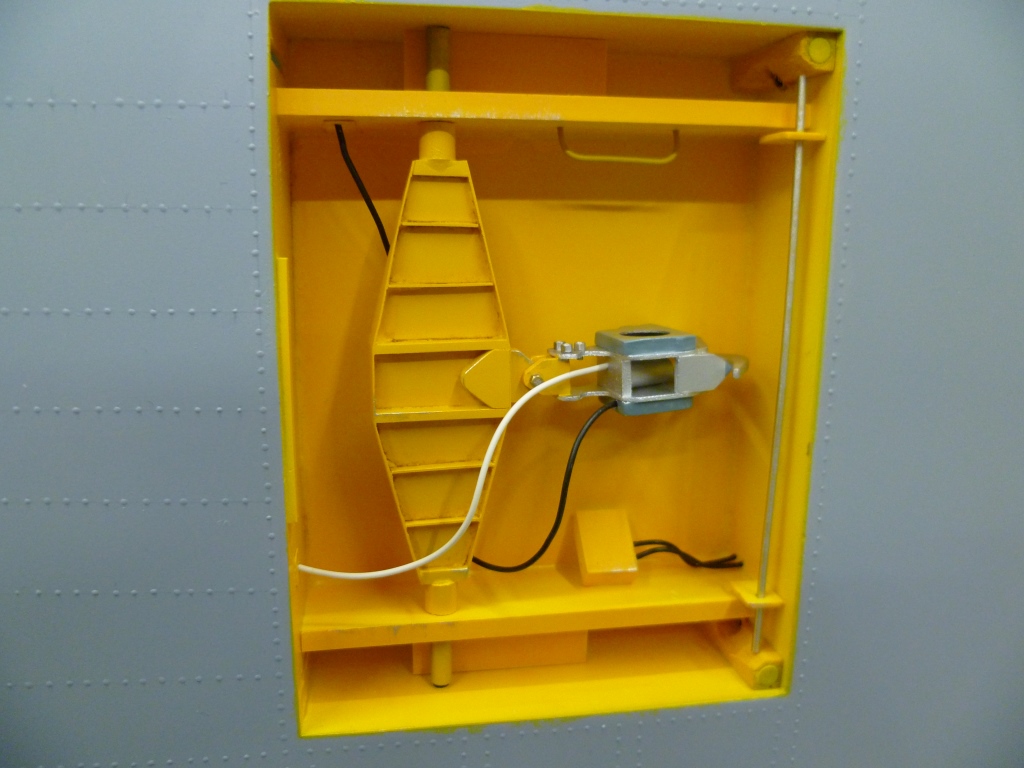

Het grote luik aan de onderzijde dus...Eigenlijk niet zoveel bijzonder meer, alles werd gespoten en gemonteerd, paar leidingen en kabeltjes, en we zijn er klaar mee...
De foto's spreken weer voor zich denk ik..

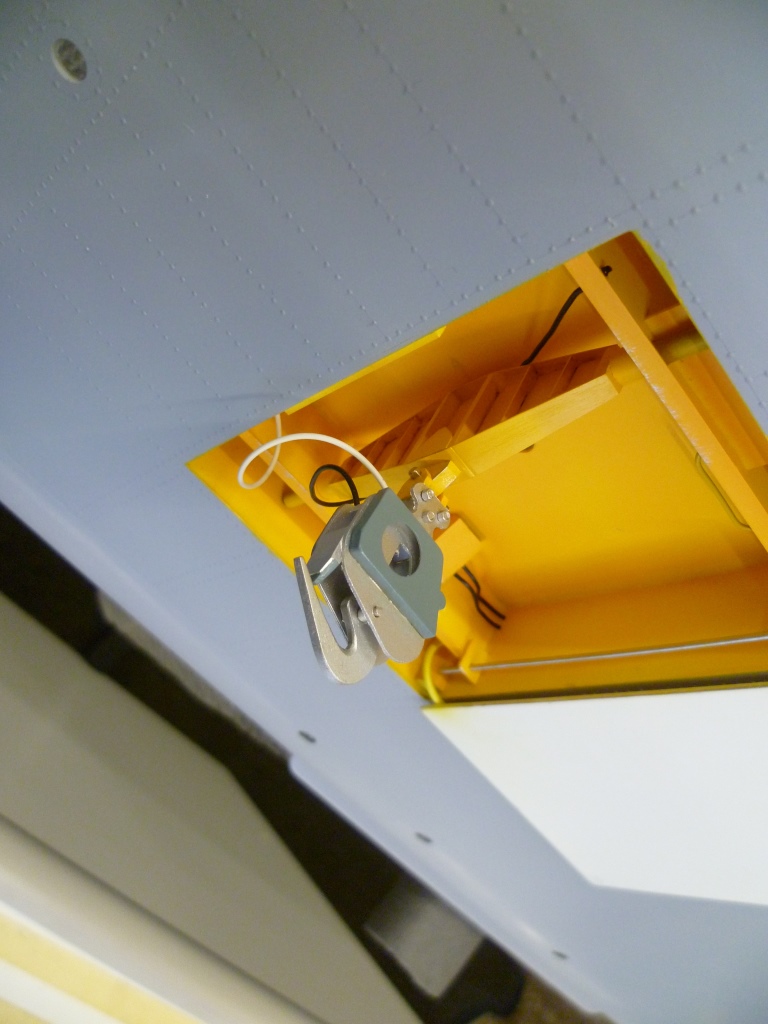

En ingeklapt...





Het luik klikt er zo op met de magneetjes, en zo is dit werkje ook weer "afgesloten" ;)

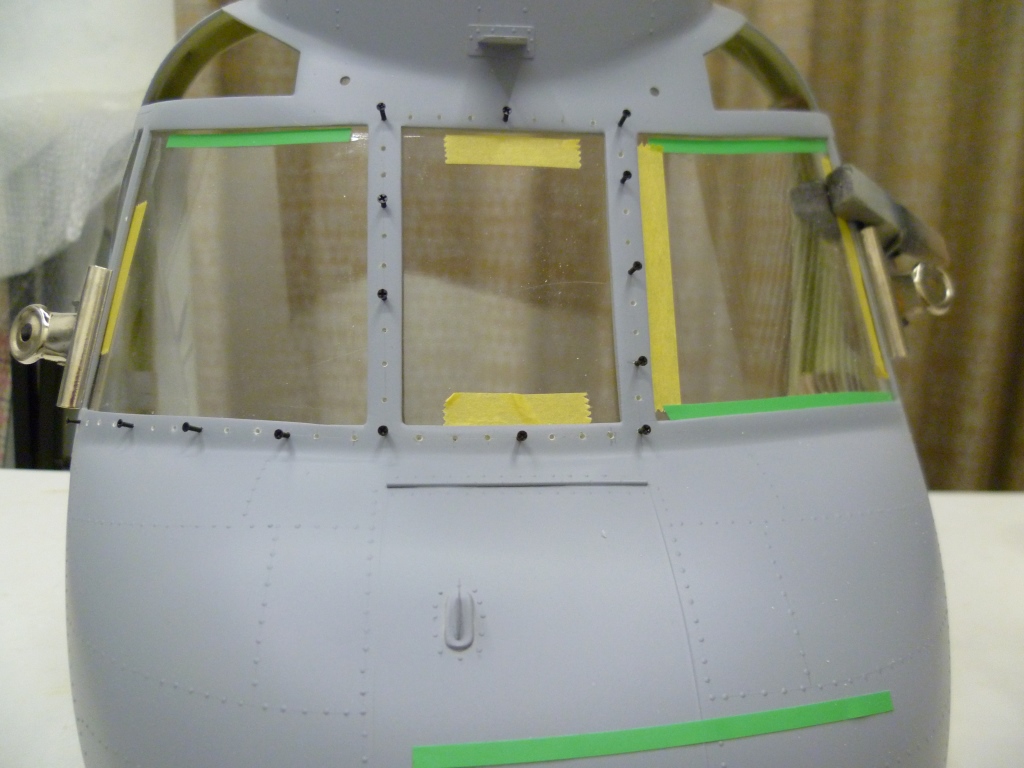

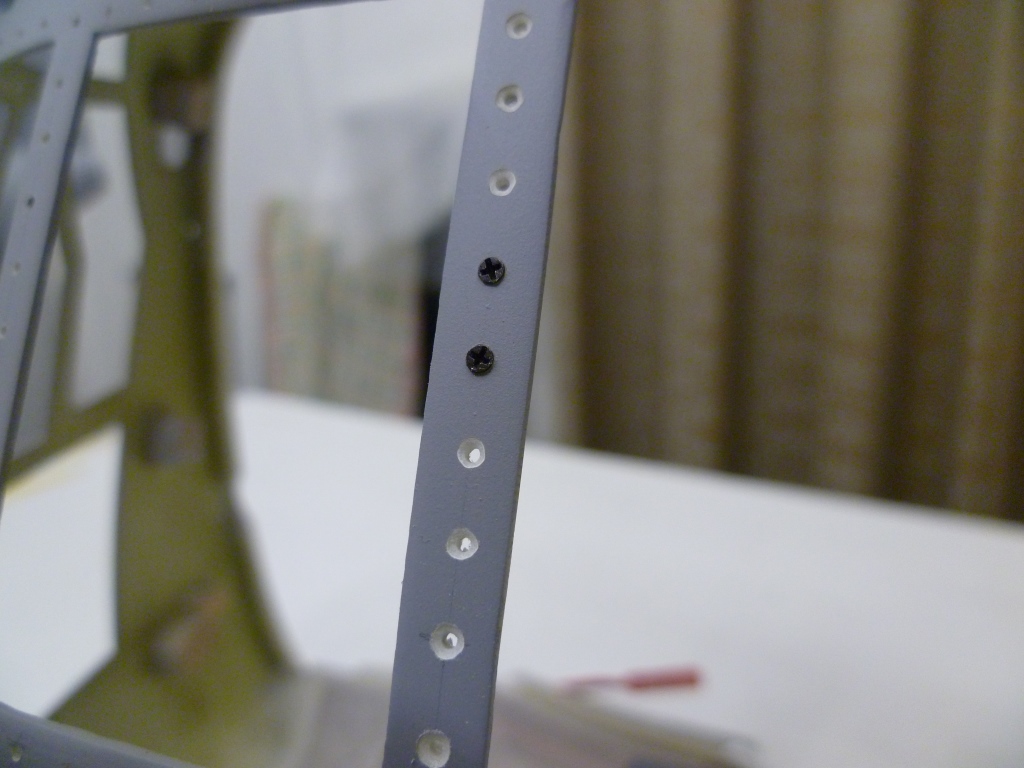

De montage van de vensters was ook iets waar ik geruime tijd heb over nagedacht, schroeven of lijmen was de keuze... ik heb tenslotte voor schroefjes gekozen omdat; de echte dat ook heeft, en ik op die manier de vensters tijdens het spuiten eruit kan laten. de schroefjes zijn deze keer met een verzonken kopje, ook weer zoals de full size..

Enkele fotokes..





Flinke klus alweer, maar het komt goed!

Next up... cockpit !


Groeten,

Didier

De cockpit dus... zoals reeds eerder vermeld zit er dus een deel vh mechaniek in de cockpit... jammer maar het is niet anders... Daarom wil ik niet te ver gaan met de uitbouw, anders wordt de krappe ruimte gewoon lelijk overvol...

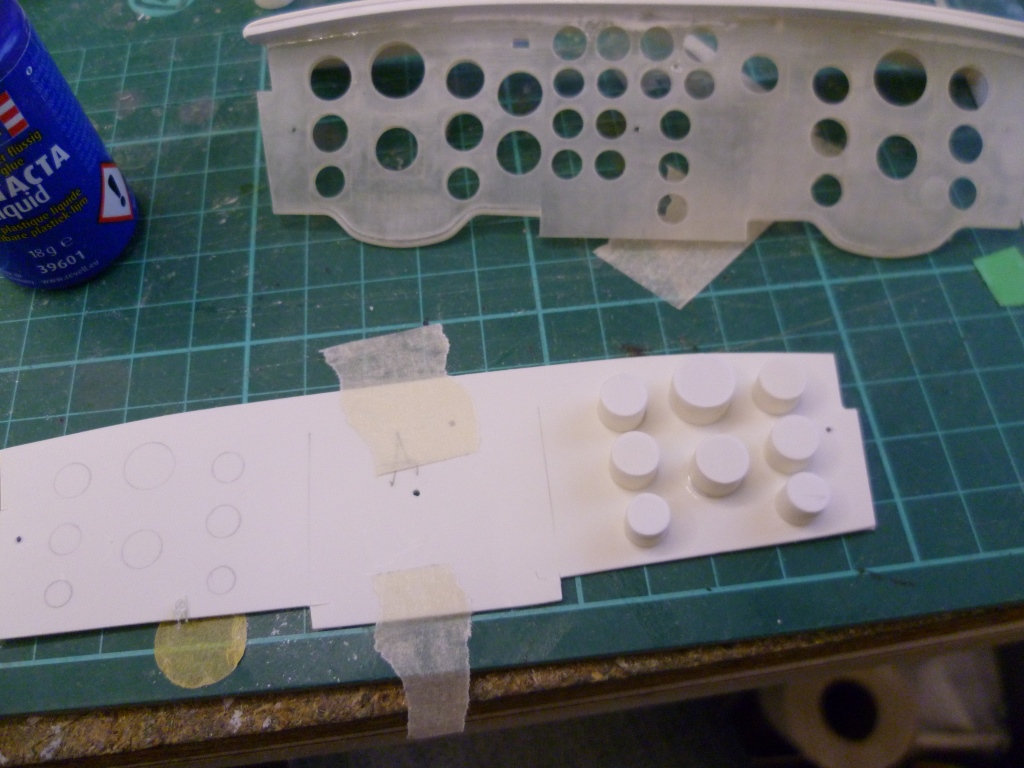

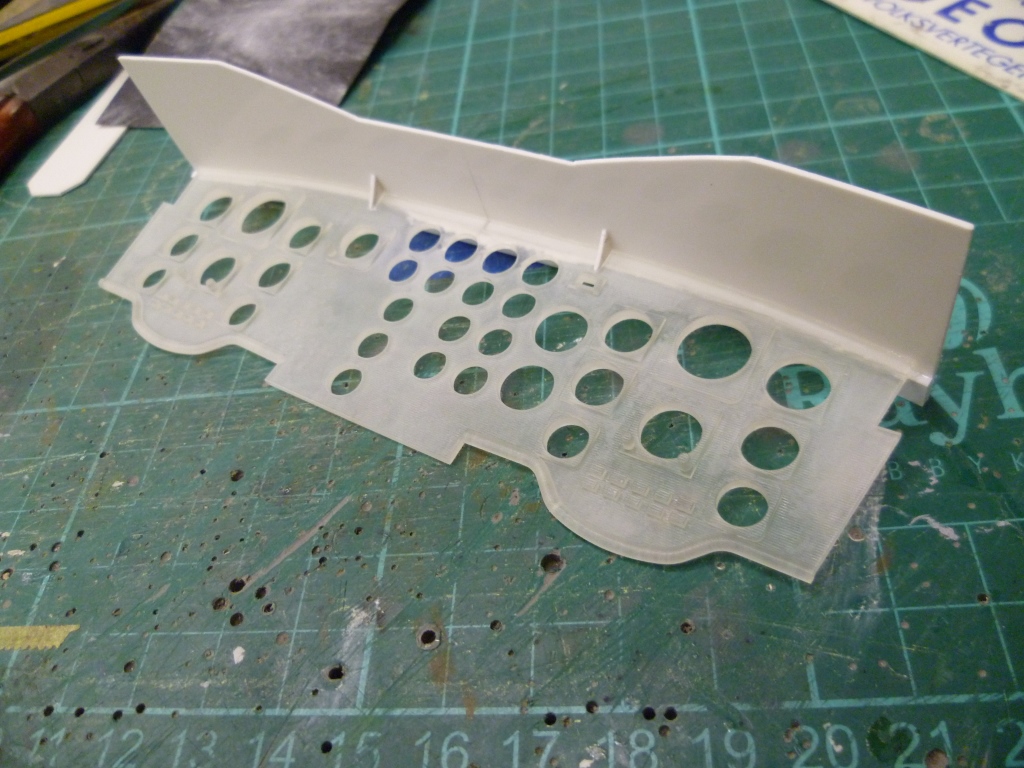

Ik ben begonnen met het display de vervaardigen. Dit in samewerking met de vrienden van RC Heliservice, en 't resultaat mag gezien worden.. én ja, ' tis ne 3D print...

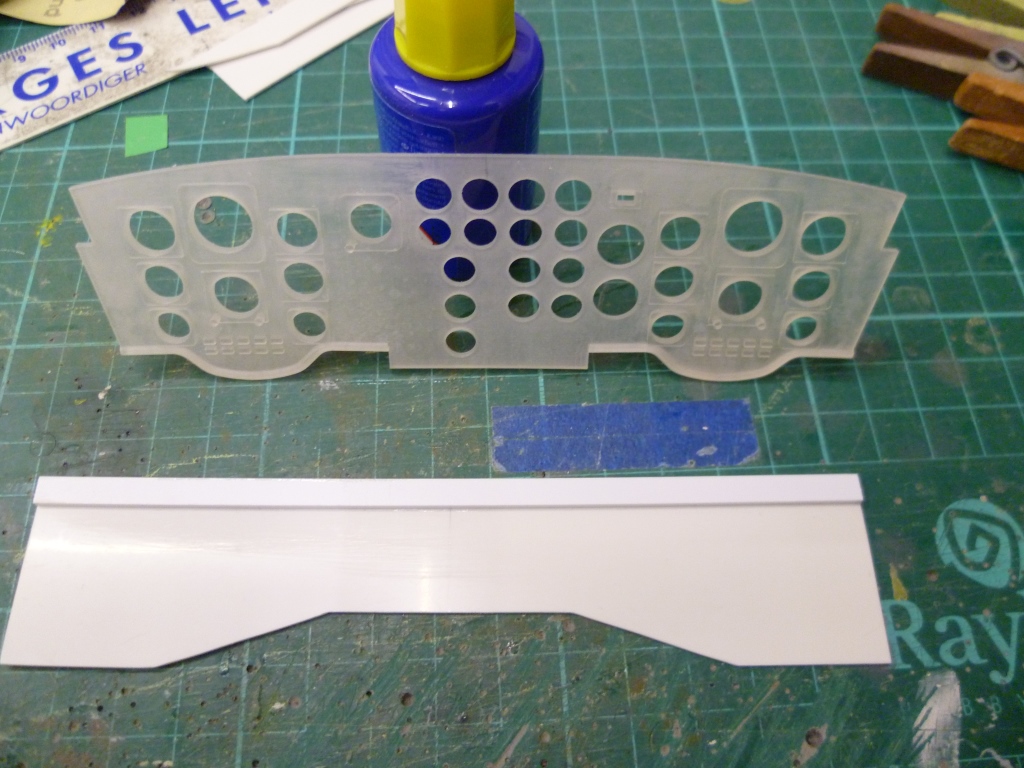

De plasticard op de voorgrond is de bovenzijde, deze wilde ik zelf maken daar de oppervlakte van 3D prints niet altijd even gladjes zijn als ik het zou willen...
Samengesteld ziet het er zo dus uit...



Vervolgens de neusvorm overgenomen en uit balsa en plasticard gemaakt..



En na wat klooien met plasticard krijgt alles wat vorm..




To be continued...


Groeten,

Didier

Ja, een driver figuur uit een oude militaire Tamiya XR 311, paste ongeveer, en heeft de juiste helm op...met wat verf en kleine aanpassingen komt het wel goed denk ik...


groeten!

En we hebben nog wat verder gebouwd...

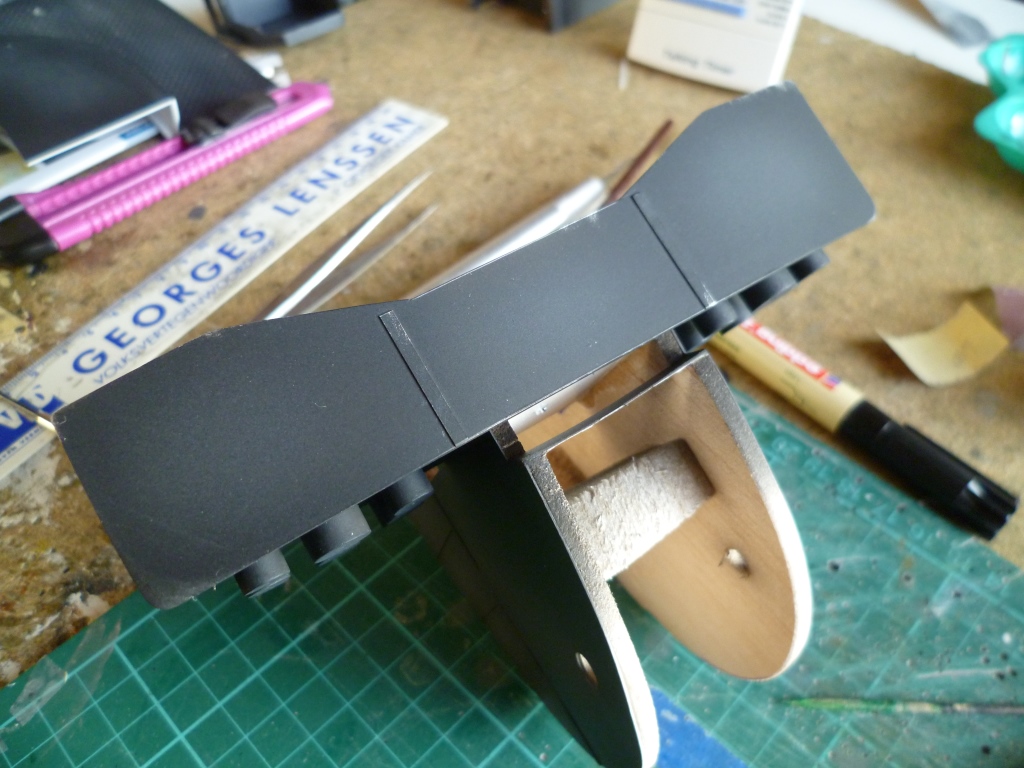

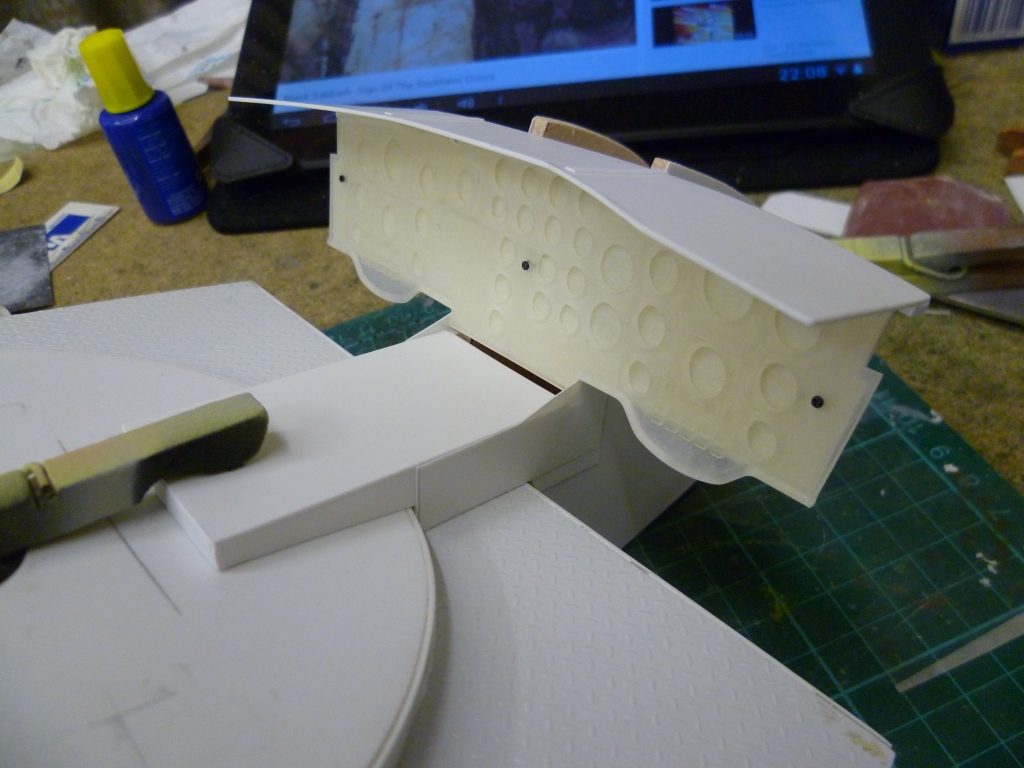

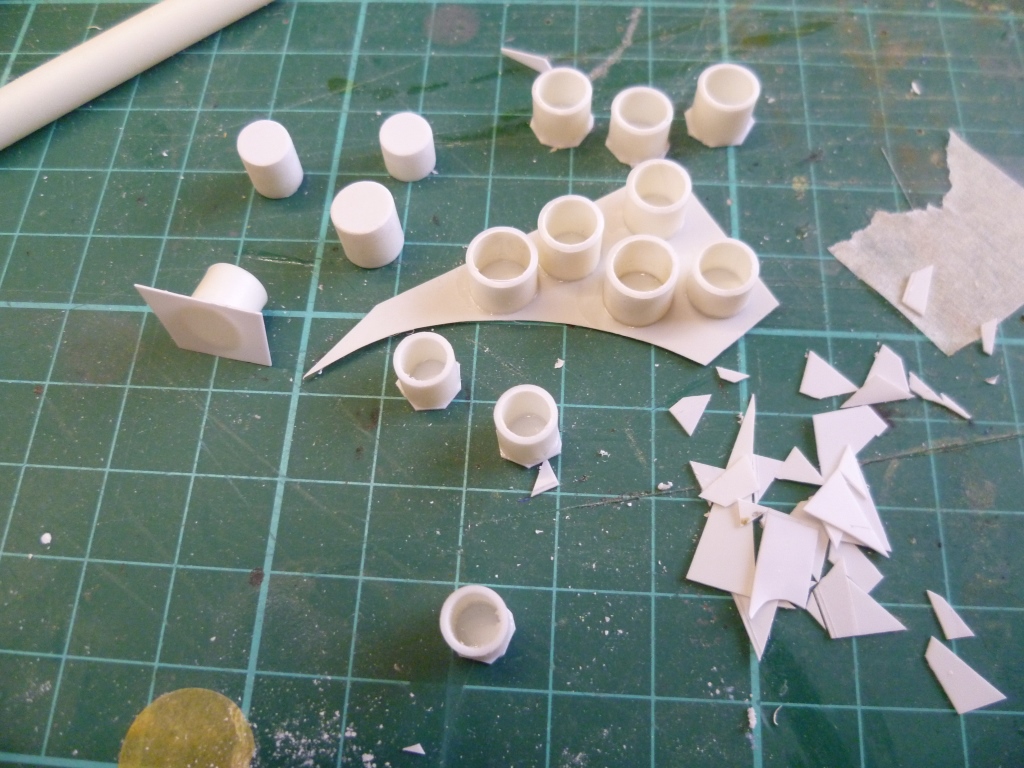

De achterzijde vd console leek nogal leegjes, dus begonnen met wat buisjes te zagen en aan 1 zijde dicht te maken ..

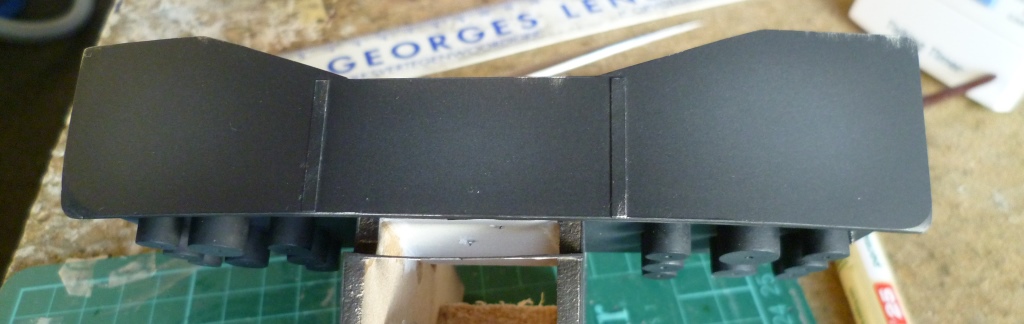

Vervolgens aan de achterkant op de juiste positie lijmen...



Bij de eindmontage komen hier nog de nodige kabeltjes uit...

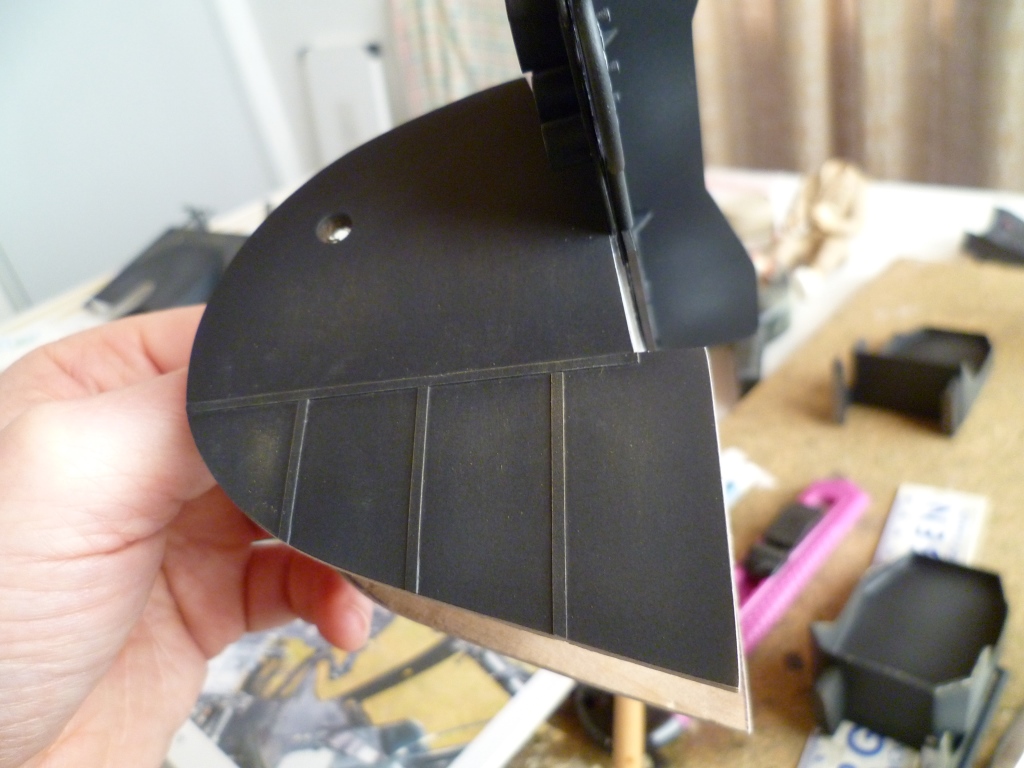

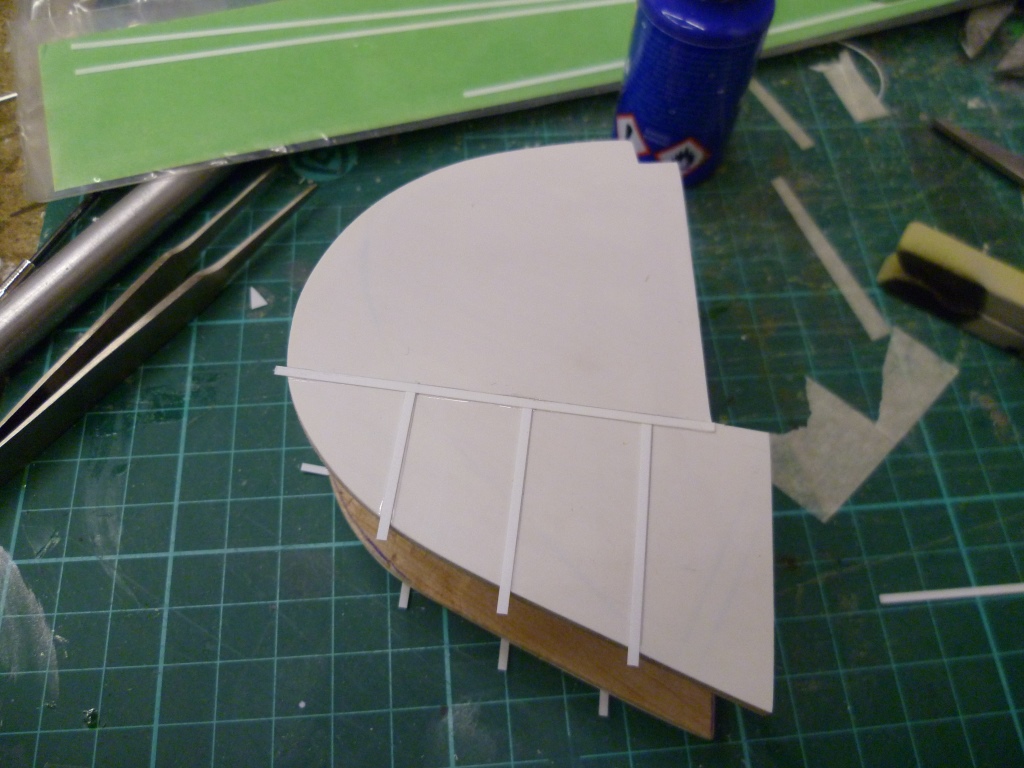

verder nog de neussectie van wat stripjes voorzien..



En samengesteld krijgen we dan zoiets..

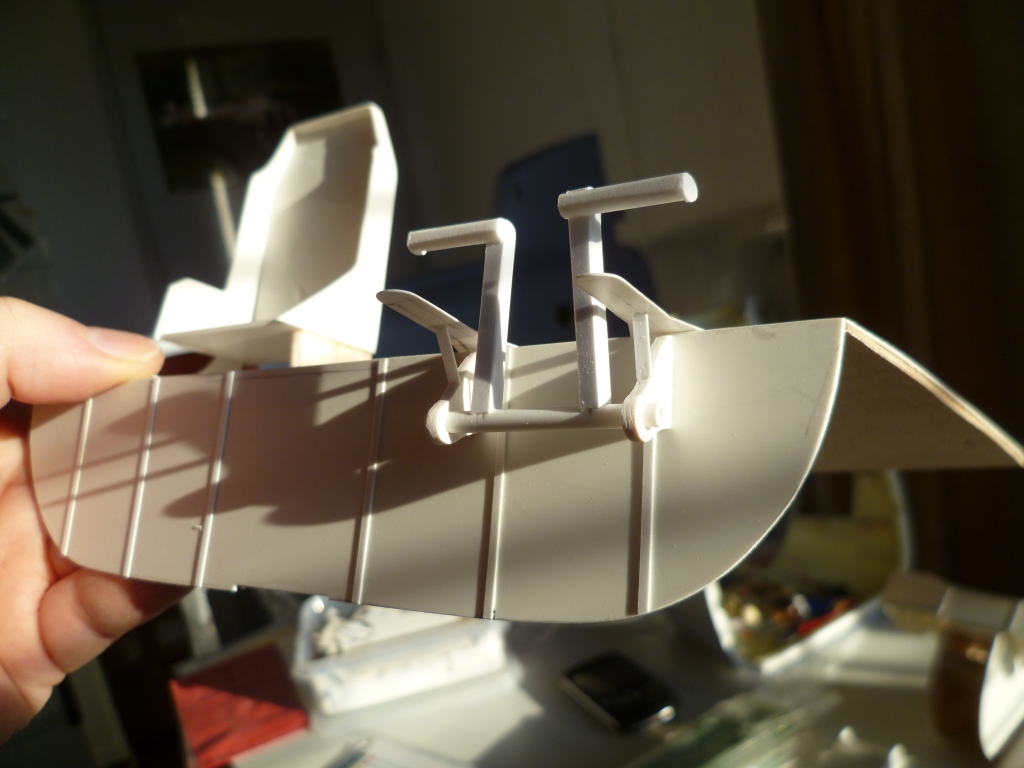

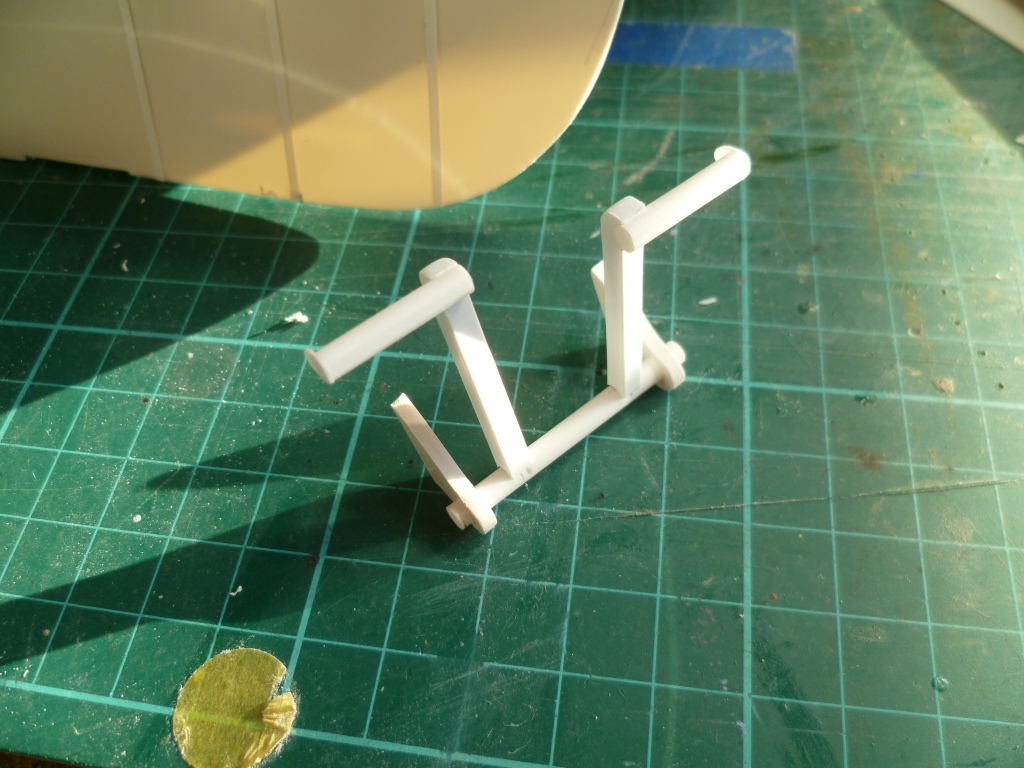

Wat missen we nog? juist, de pedalen voor de "staart" functie...

Wat gepruts met stripjes en staafjes gaf een tevredenstellend resultaat




En vervolgens gemonteerd op de bodemplaat..



oh ja, de stoelen had ik ook reeds gemaakt, helaas totaal vergeten er foto's van te maken...die komen later dan wel weer...


groeten,

Didier

We zijn nu op verschillende fronten aan't bouwen, de A 10 krijgt heel wat aandacht, maar de chinook wordt niet vergeten..

ook daar een opdeling; beginnen spuiten van de romp, en verdere afwerking vh interieur

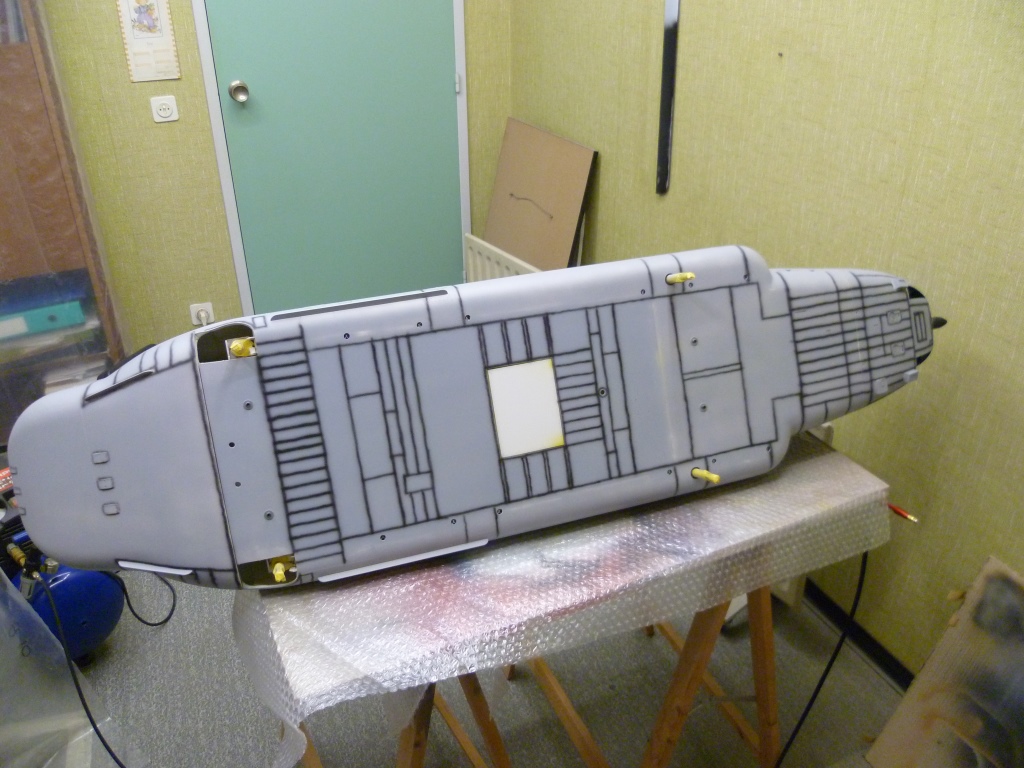

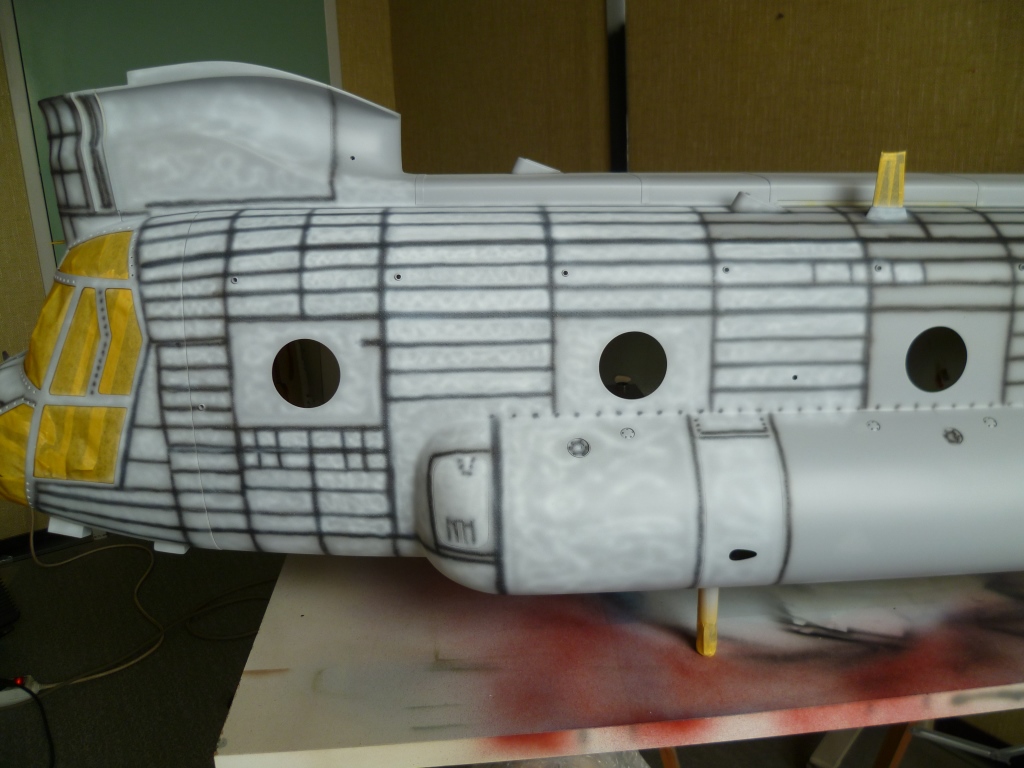

De eerste pré shading op de romp is een feit..



Wat de cockpit betreft,

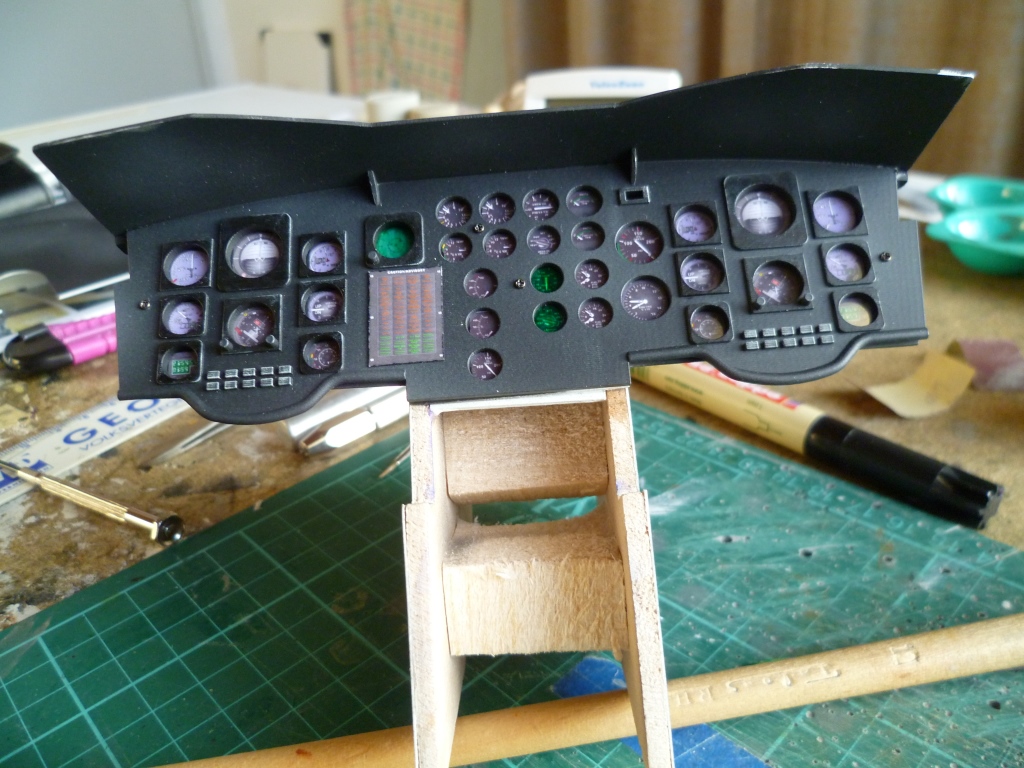

Console al in kleur gespoten, en begonnen met de instrumenten

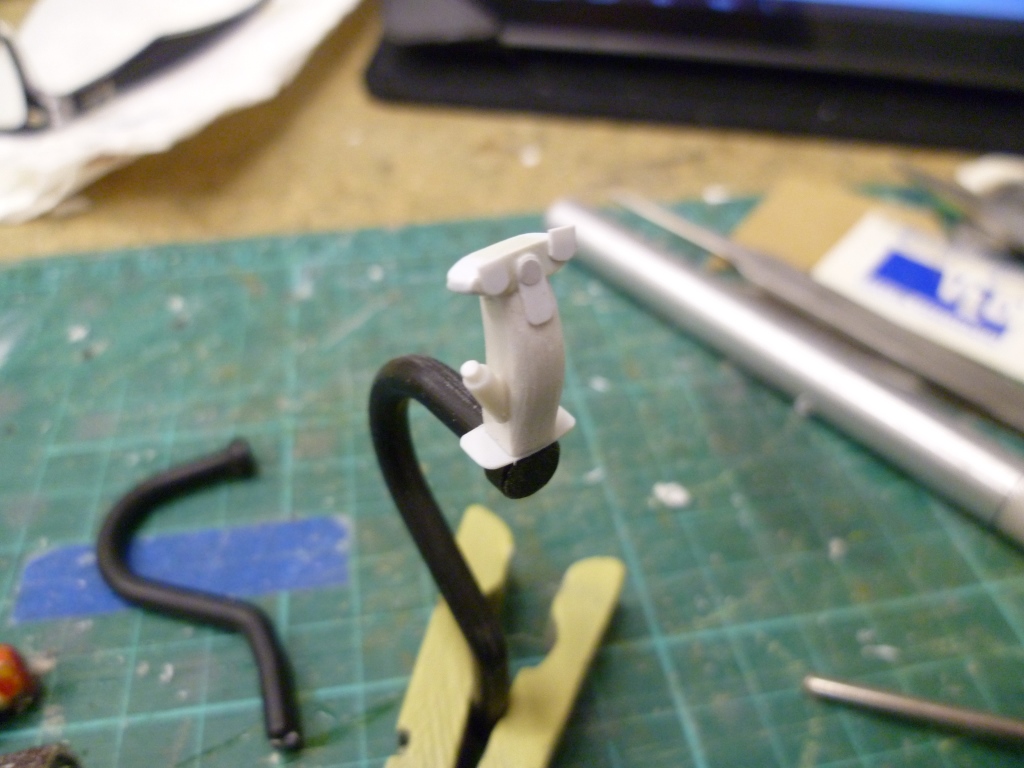

Cyclic stick vervaardigd van een stukje vario, voorzien van een scratch build hand grip

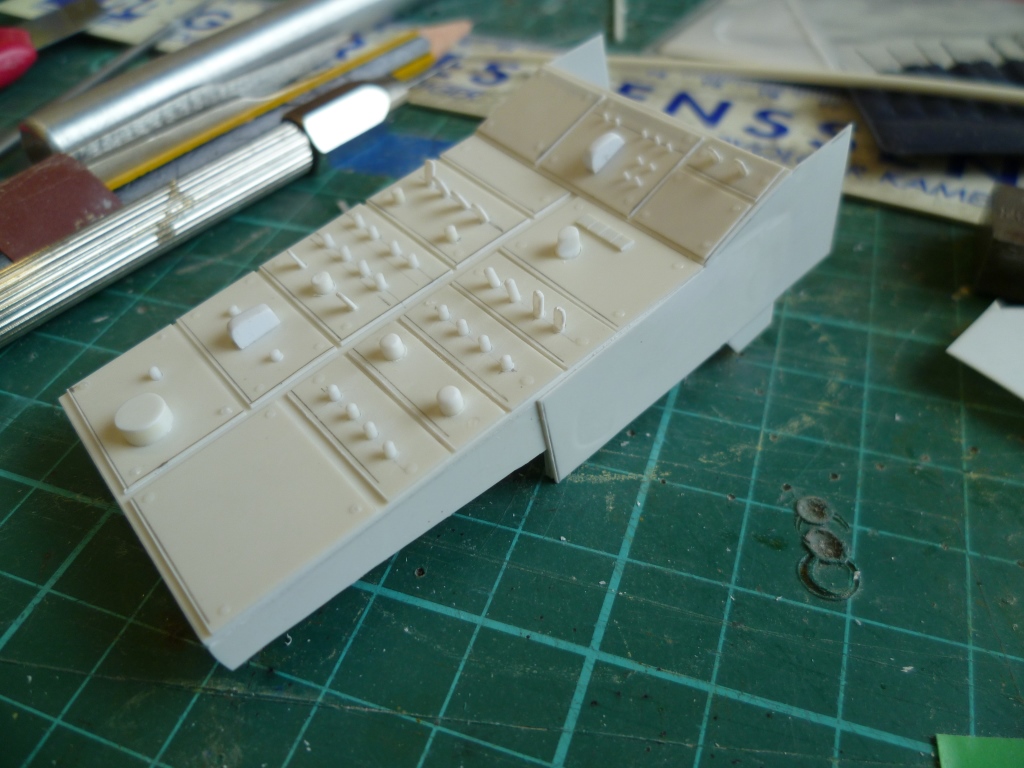

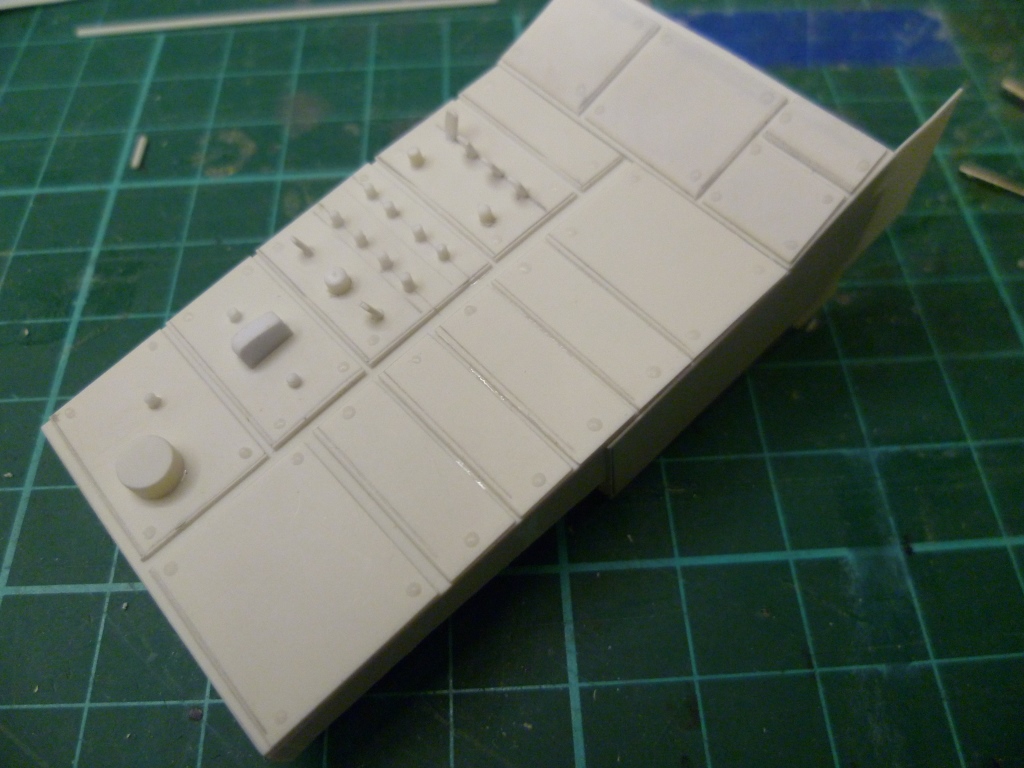

En ook een middenconsole gemaakt uit de bekende plasticard strip en staafjes..





Ik kon het niet laten van deze ook ff in kleur te zetten....



Komt mooi tot "leven" op deze manier...


Groeten,

Didier

Er is niet veel meer gebouwd de laatste tijd, maar wél geverfd... verschillende onderdelen van de cockpit zijn van hun kleur en wat weathering voorzien..

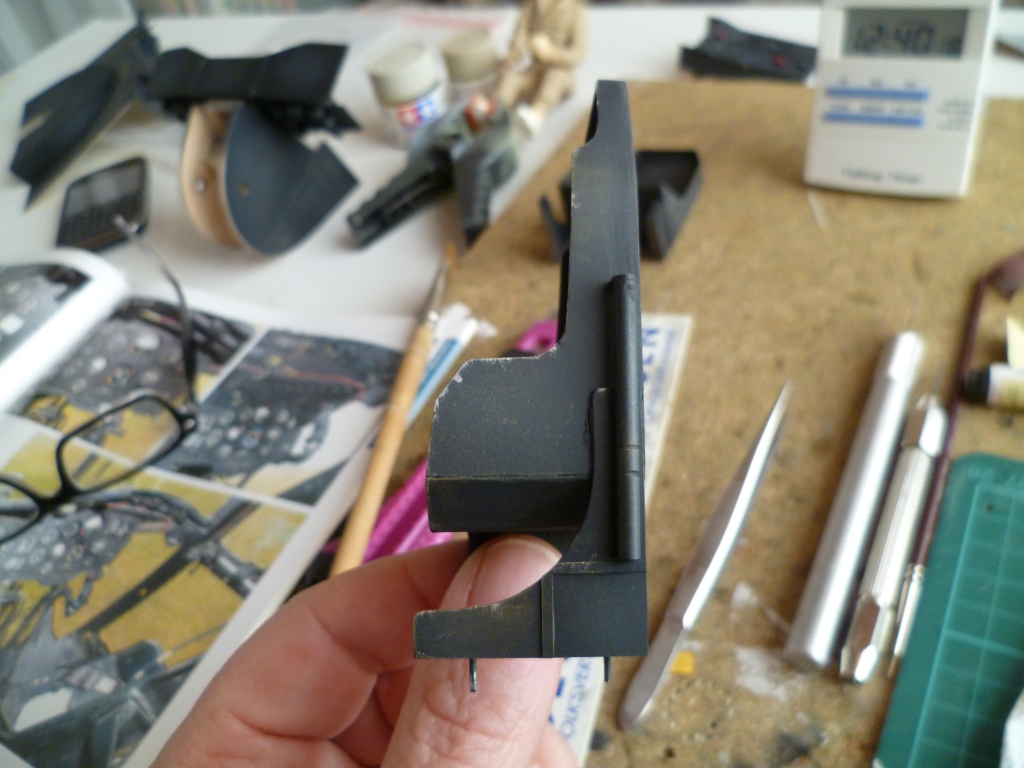

de console..helaas bij de chinook nogal saai "zwart"



met grijs de zaak plaatselijk wat "uitgelicht" om een verweerde look te krijgen..



En wat chipping vd verf..

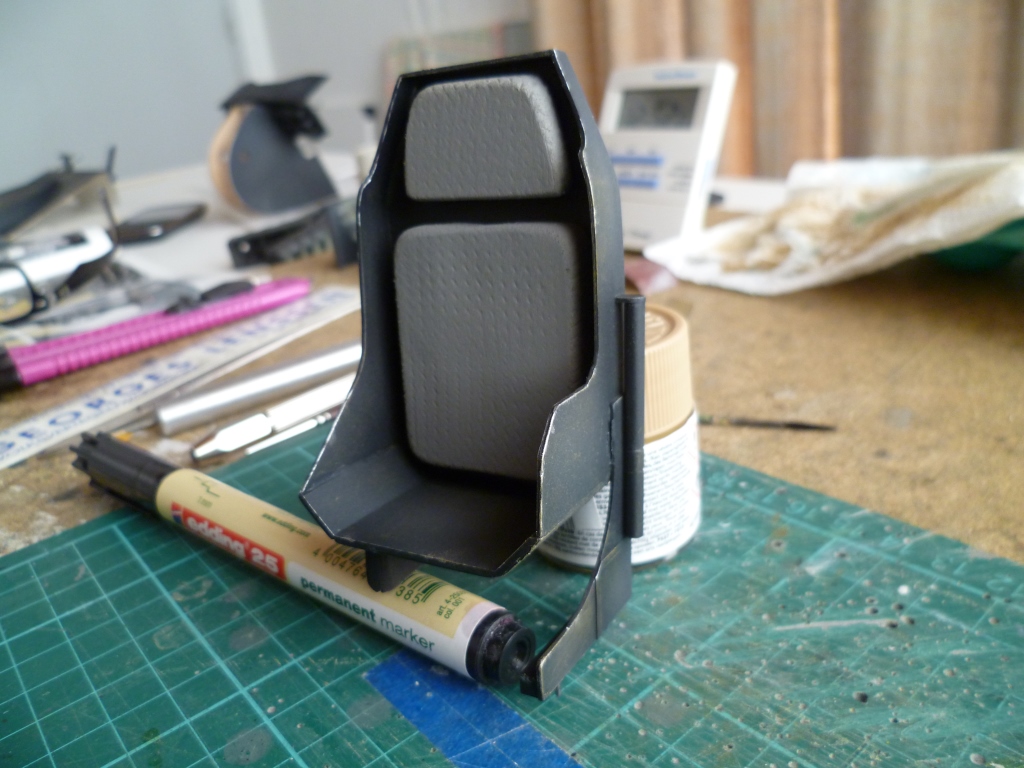

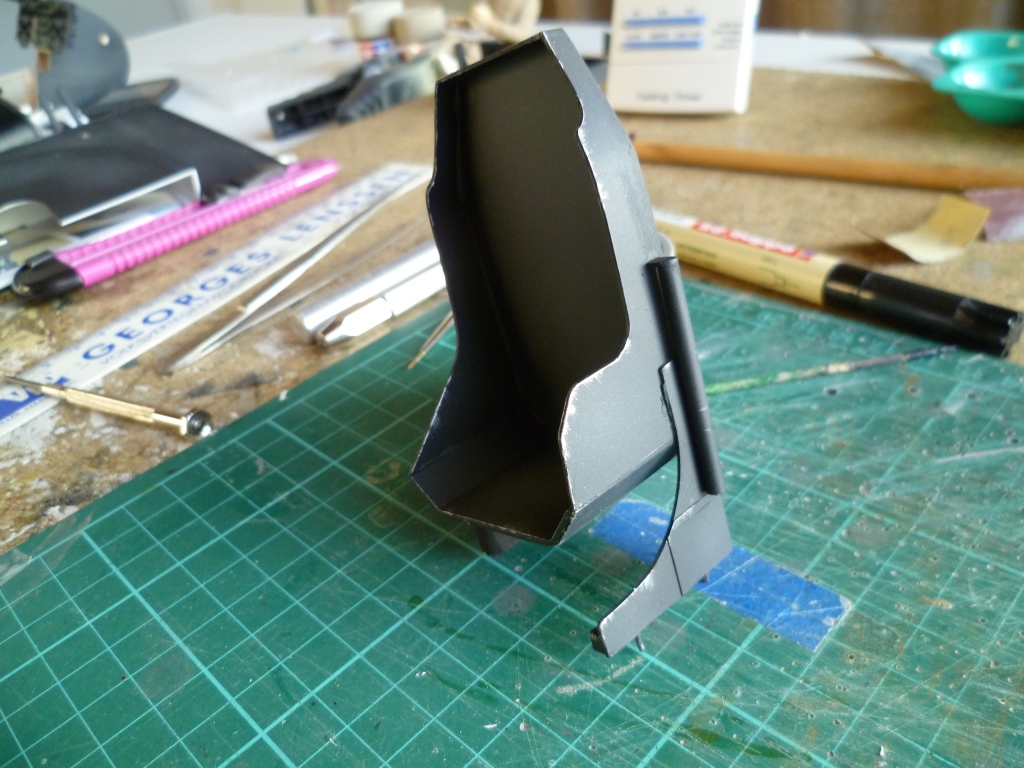

De stoelen die jullie nog tegoed hadden zijn ook bijna klaar





Deze dan ook voorzien van hun "kussen"... wat foam doet wonderen..



De bodem ook nog onder handen genomen...

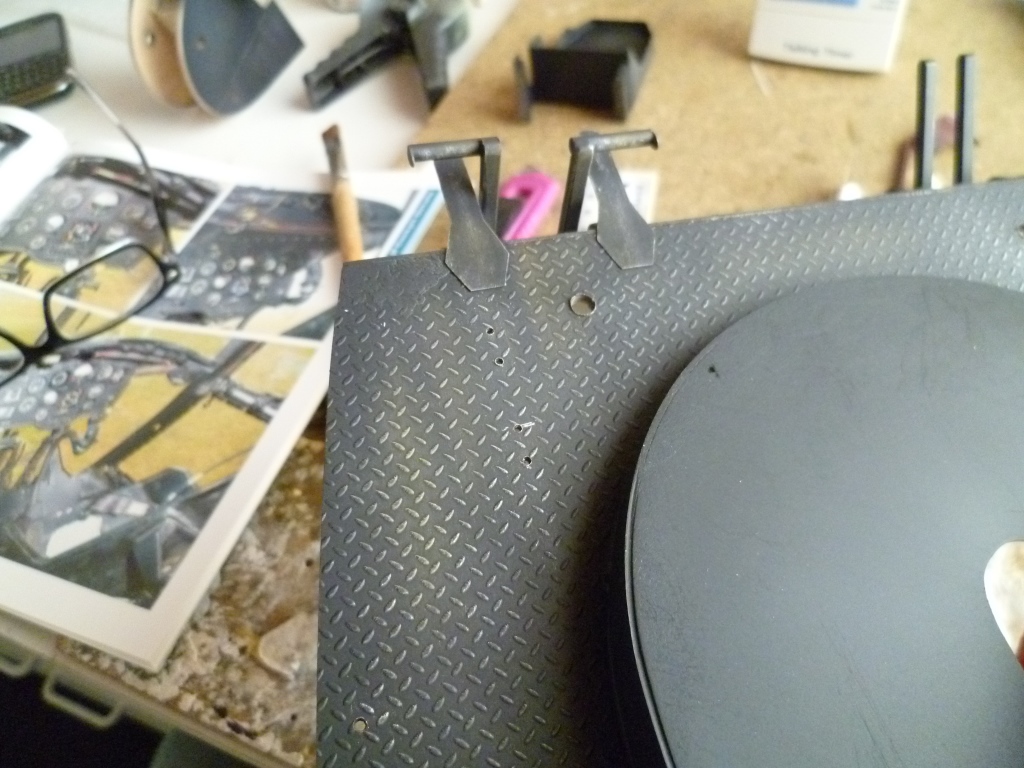

en tenslotte de neussectie waar de console op staat

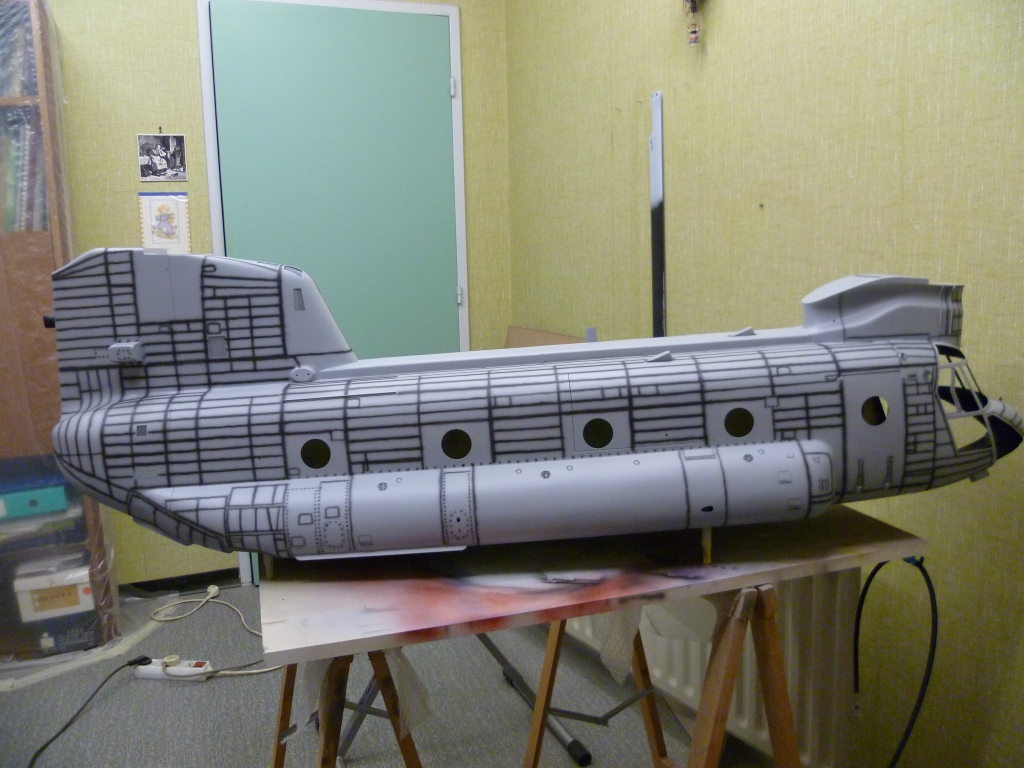

Tussendoor ook nog verder gewerkt aan de pré shading van de romp natuurlijk...




Zo, nu zijn jullie weer helemaal bij, ik ga verder met mijn schaarse tijd te verdelen tussen de chinook en de A 10....


Groeten,

Didier

Nope.. helemaal uit de losse pols... ziet er idd best goed uit, maar er zijn toch plekjes waar ik wat " uit de bocht" ben gegaan... geeft trouwens niks voor de pré shading...

Nu we het er toch over hebben, even een kleine update...

Na de pré shading heb ik de tussenliggende vlakken van een random patroon wit voorzien, dit om later ( hopelijk) een wat minder "egale" kleur te krijgen, dit dus voor alweer de verweerde look te maken... best veel werk trouwens...

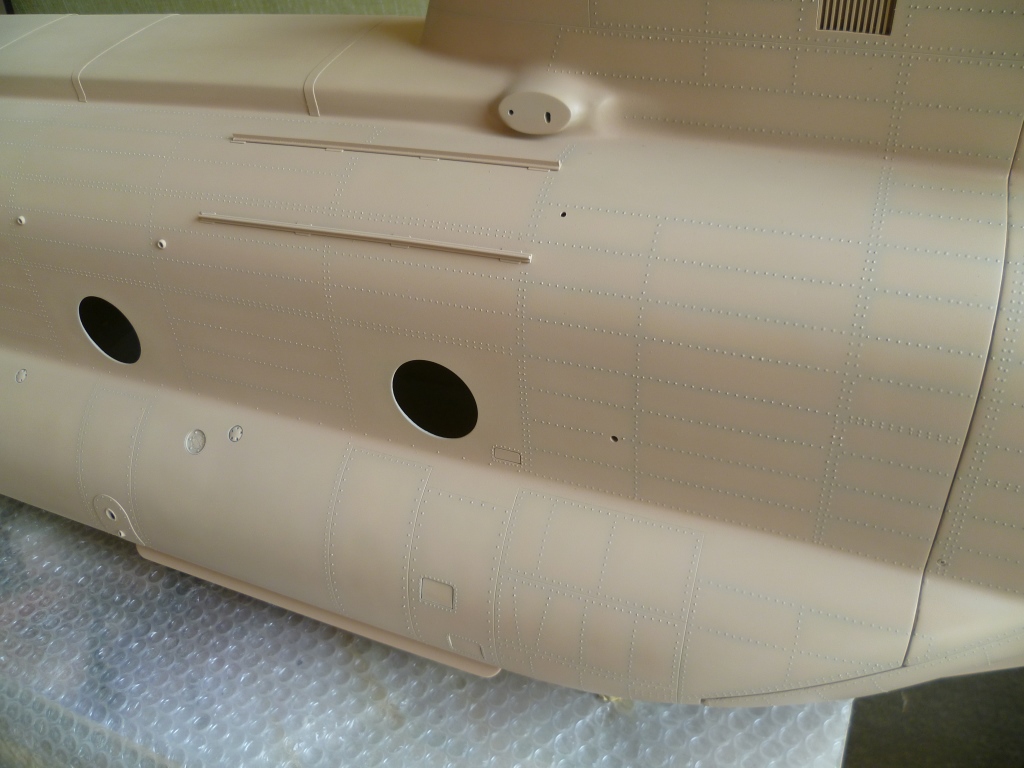

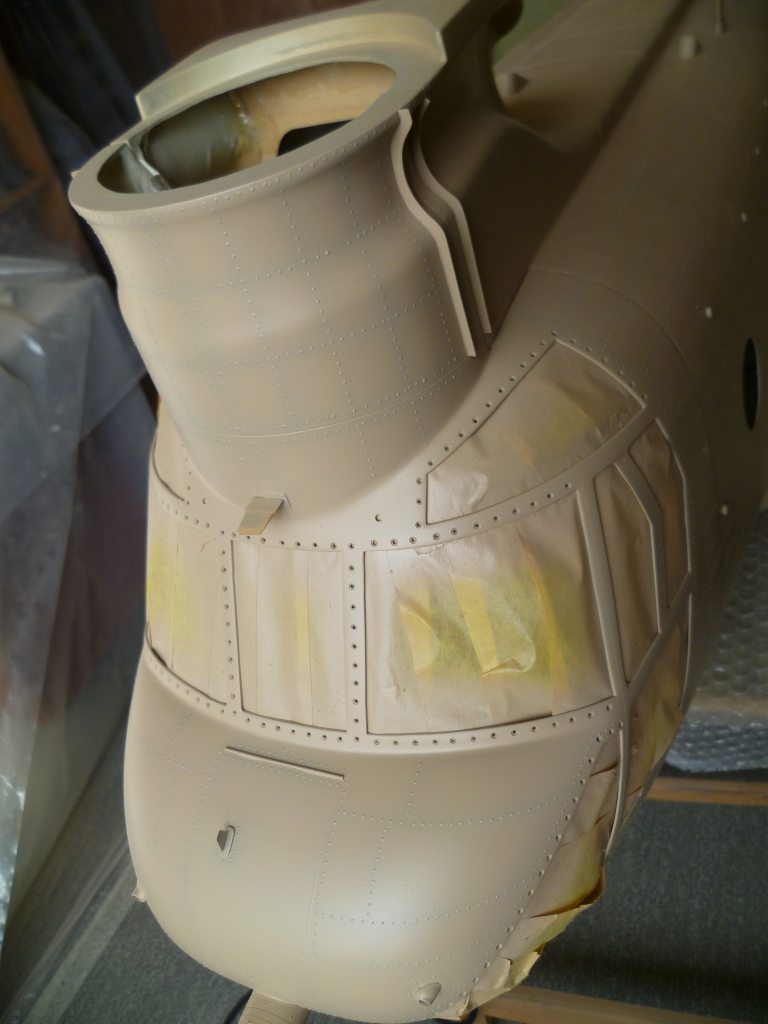

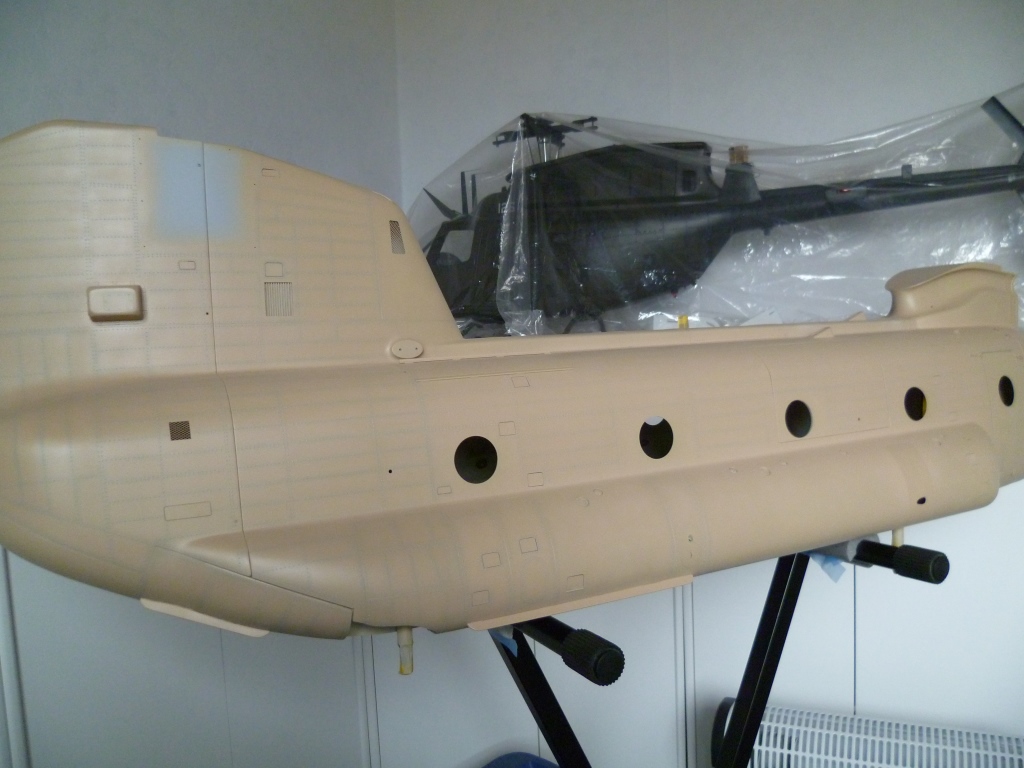

vervolgens de heli een laag Gunze sand kleur gegeven, dit is nog niet de eindkleur, maar een tussenlaag om het grijs weg te werken... deze kleur werd niet dekkend gespoten zodat de préshading nog dominant zichtbaar blijft, en later met de eindkleur kan worden bepaald..



En toen kwamen de problemen.... De echte HC1 werd door de engelsen in "desert pink" gespoten, een kleur die ik bij de collectie van Mr Paint had gevonden.

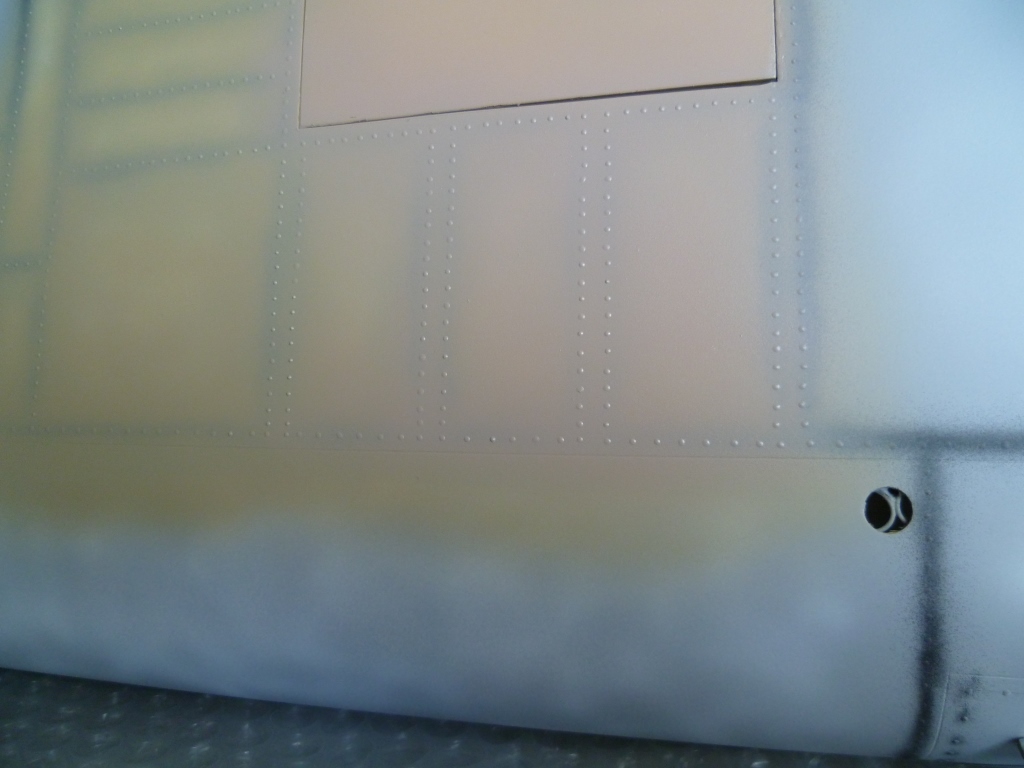

Gelukkig begonnen aan de onderzijde van de heli, en meteen werd me duidelijk dat dit niet de juiste desert pink was... gewoon vééél te pink ( ja ik weet het, er staat pink op het flesje) kortom , ik vond de kleur spuuglelijk..... oordeel zelf maar..




Na wat opzoekwerk blijkt Mr Paint nog een andere variant desert pink te hebben, en deze ziet er vééél beter uit in't flesje.... we gaan daarmee aan de slag, en 't resultaat is voor kortelings hoop ik....

groeten,

Didier

Hallo Didier, wat een super mooi project heb je. Ik wil eigenlijk al een jaar of 10 ook een chinook bouwen.
Ben sinds kort lid hier en zie zoveel voorbij komen. Ga vandaag een beginners heli kopen. Veen info gekregen van veel mede leden hier.
Ooit hoop ik ook z’n chinook te kunnen bouwen en te vliegen.
Hoe kom ik aan alle bouw tekeningen en materialen? Zijn niet veel mensen die chinook bouwen. Groet marco

Hoi marco,

De chinook is verkrijgbaar bij Vario helicopter, https://www.vario-helicopter.biz/de/... deze is natuurlijk nog totaal niet van alle details voorzien, da's een werkje van mezelf...documentatie is ook niet zo moeilijk te vinden, het internet bied heel wat foto's aan.. Uiteraard is eerst leren vliegen een must, dit is nu niet bepaald een beginners heli... maar we zijn allemaal ooit moeten beginnen, dus veel succes zou ik zeggen !

Groeten,

Didier

Korte update...

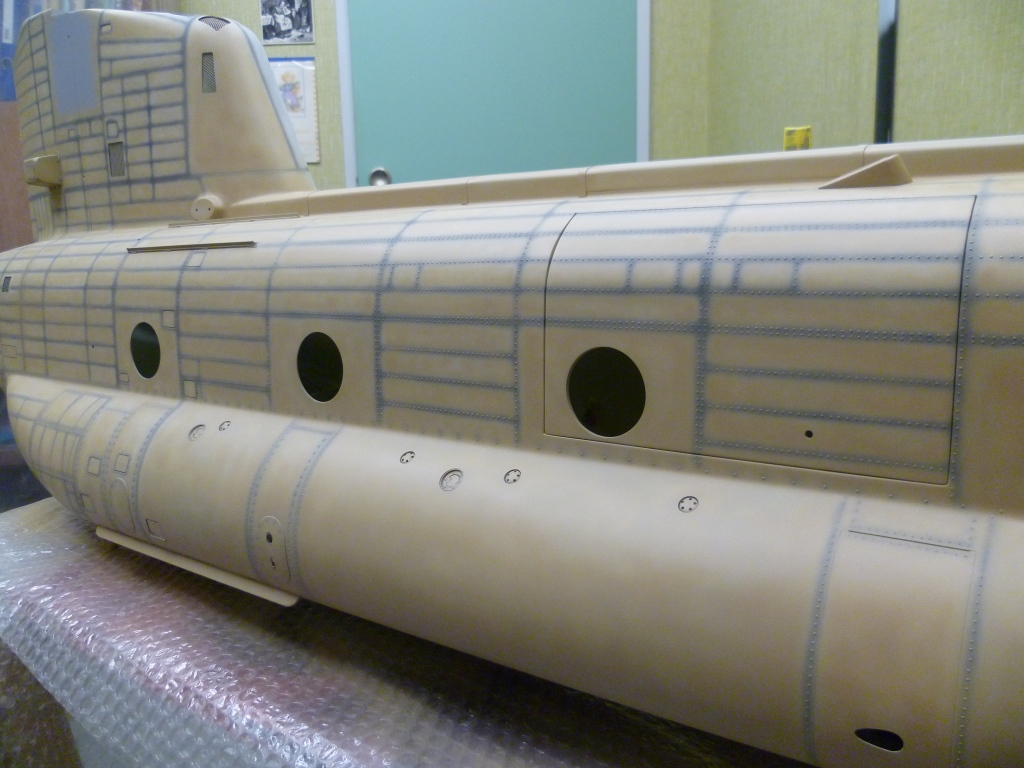

De nieuwe Mr paint desert pink is dus precies wat ik wilde... de heli is nu in vele fijne laagjes gespoten, en de pré shading komt mooi tot zijn recht... Verder heb ik de basiskleur wat opgelicht op sommige plaatsen om een verweerd effect van de zon te verkrijgen...

Enkele foto's van het resultaat to nu toe.. uiteraard is het in't echt nog veel mooier...







Op deze laatste foto is duidelijk te zien dat de achterzijde donkerder is dan het midden vd heli, ook de full size is precies zo... komt goed....


groeten,

Didier
