Cloud Raptor 1000mm EPP Wing [FPV] info + review

Discussie in 'Electro vliegtuigen' gestart door Justapoke, 15 jul 2017.

  1. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Als liefhebber van EPP vliegtuigen, en in het bijzonder vliegende vleugels, kreeg ik de kans om voor Banggood de Cloud Raptor 1000mm EPP + FPV wing te reviewen.

    [​IMG]

    Eerst maar even de specificaties zoals te vinden op de website:


    https://goo.gl/h17qFk
    Cloud Raptor 1000mm Wingspan Flying Wing EPP FPV Racing RC Airplane Kit

    The Cloud Raptor is processed by PP material, with a very high strength, even if the bombing is almost no damage. The wings are highly resistant and lightweight EPP materials. In the rough EPP surface coated with beautiful inkjet PP material, the internal is reinforced with carbon fiber. Ultra-light, high drop resistance, high strength, while greatly facilitate the installation and commissioning of players.

    Description:
    Item name: Cloud Raptor FPV Racing RC Airplane Kit
    Wingspan: 1000mm
    Takeoff Weight: 350-450g (depending on device and battery size)

    Recommend Parts(Not included):
    Motor: 2205-2300kv https://goo.gl/QcvQy9
    Propeller: 5045 three blades
    Battery: 4s 500mah or 4s 500 double parallel (The cabin can not be placed more than 550mah 4s battery)
    ESC: 30A, 2A BEC

    Note: this item is KIT only, not included any electronic parts.

    Package Included:
    1X Cloud Raptor 1000mm Wingspan RC Airplane Kit

    Links met alle gebruikte materialen volgen nog..!


    Hoofdstuk 1: Unboxing!

    De kit komt redelijk netjes verpakt met wat extra bubble-wrap in een redelijk stevige doos.
    Vliegtuigen uit China laten komen is altijd een beetje "tricky", maar met een wing als deze kan weinig mis gaan. En de verzendkosten zijn bij Banggood meer dan redelijk (€ 2,28 op het moment van schrijven)


    Alles in plastic verpakt

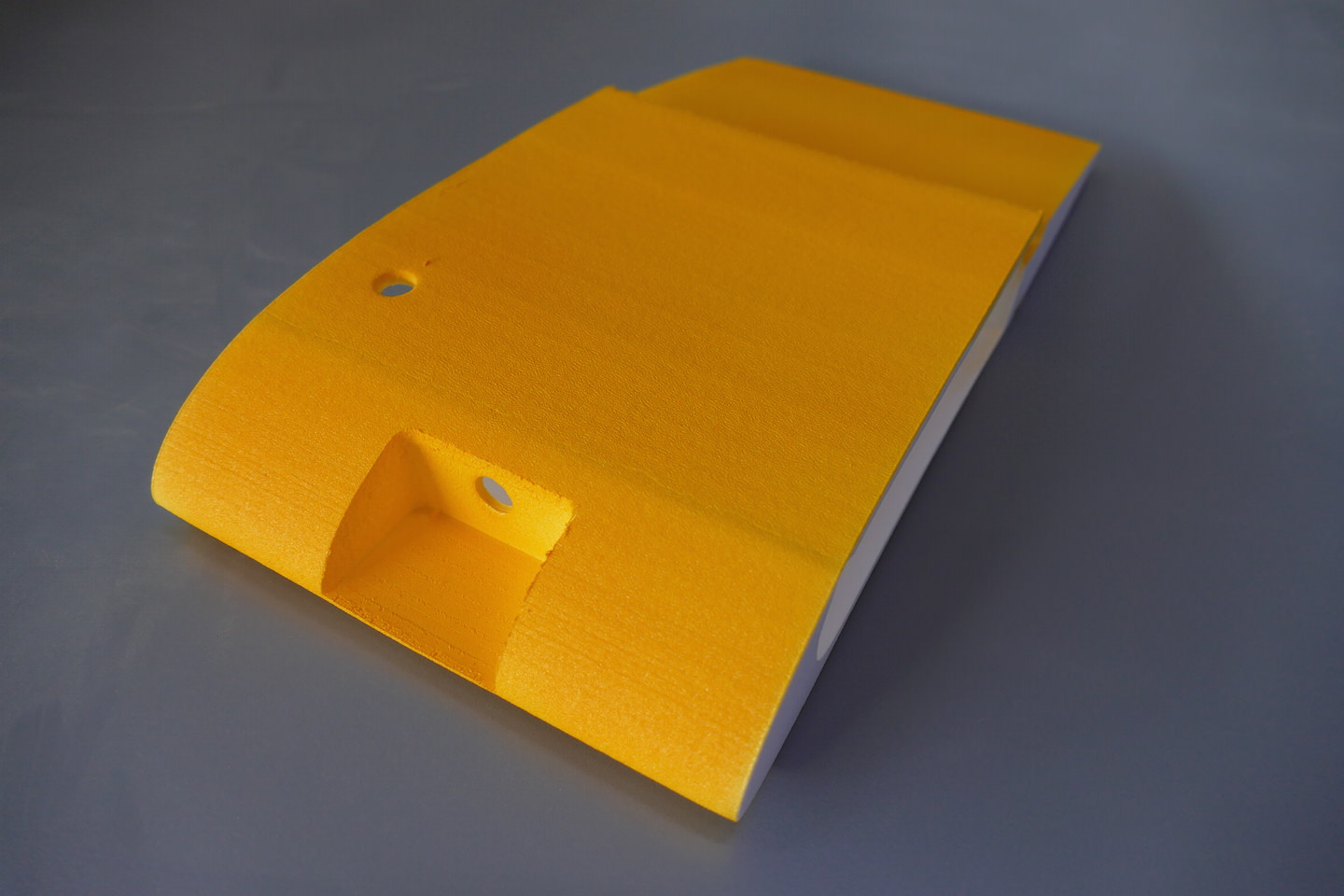

    Het center stuk..

    Aparte vorm, gemaakt uit een vrij hard schuim

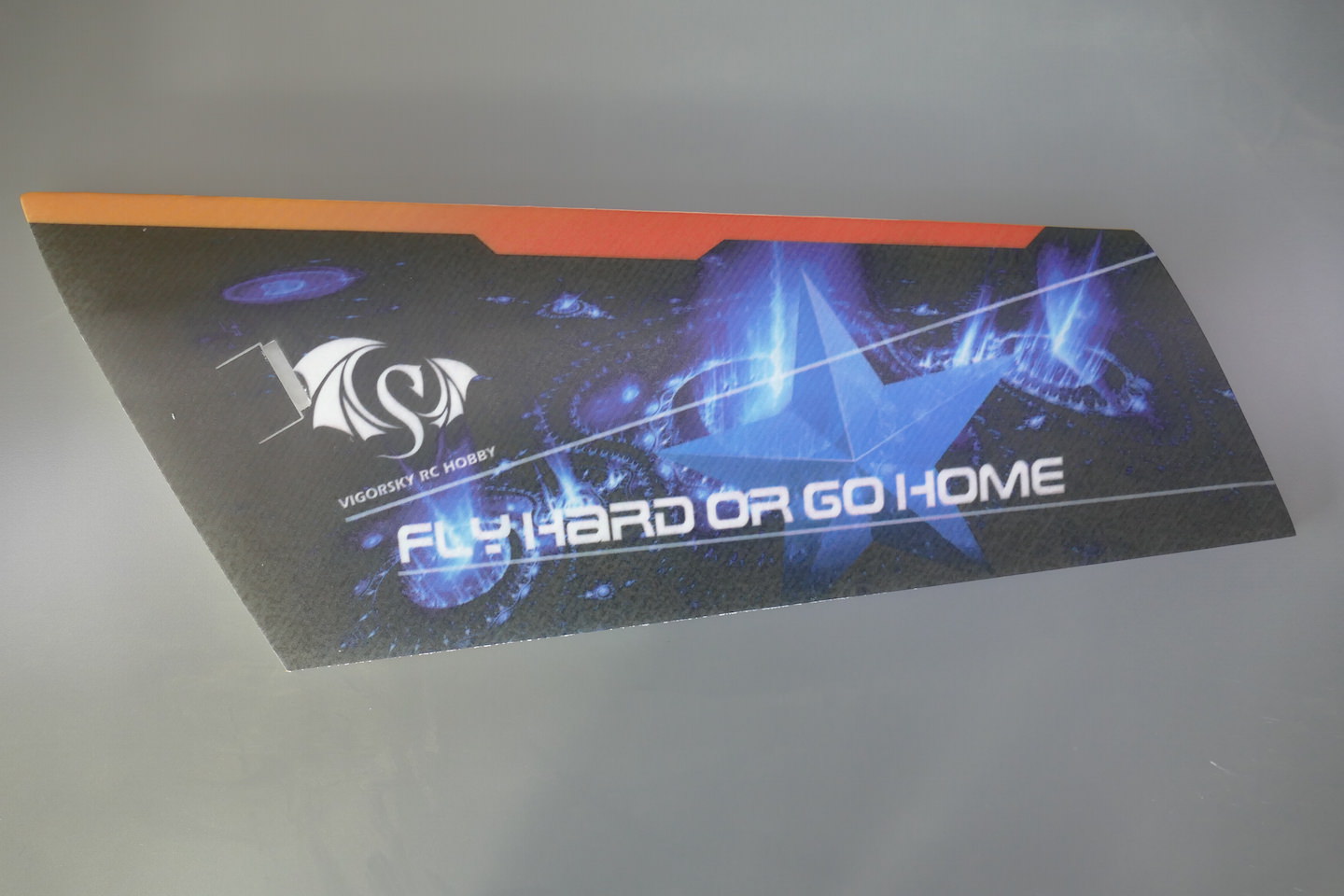

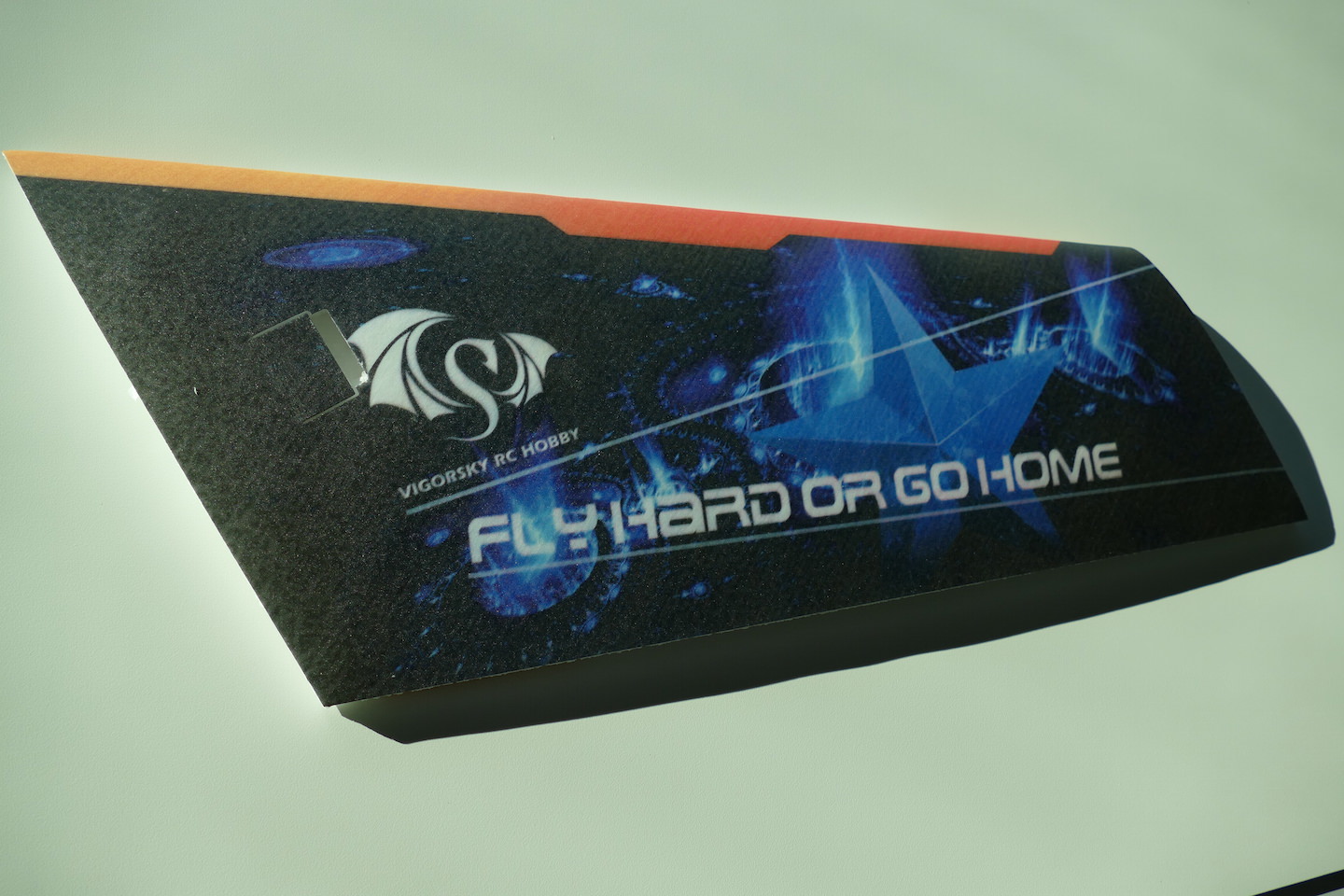

    De vleugels zijn van EPP met daar omheen een geprinte dunne schuimlaag

    Erg light van gewicht en ziet er fantastisch uit!

    De servo pockets zijn ook netjes er in verwerkt

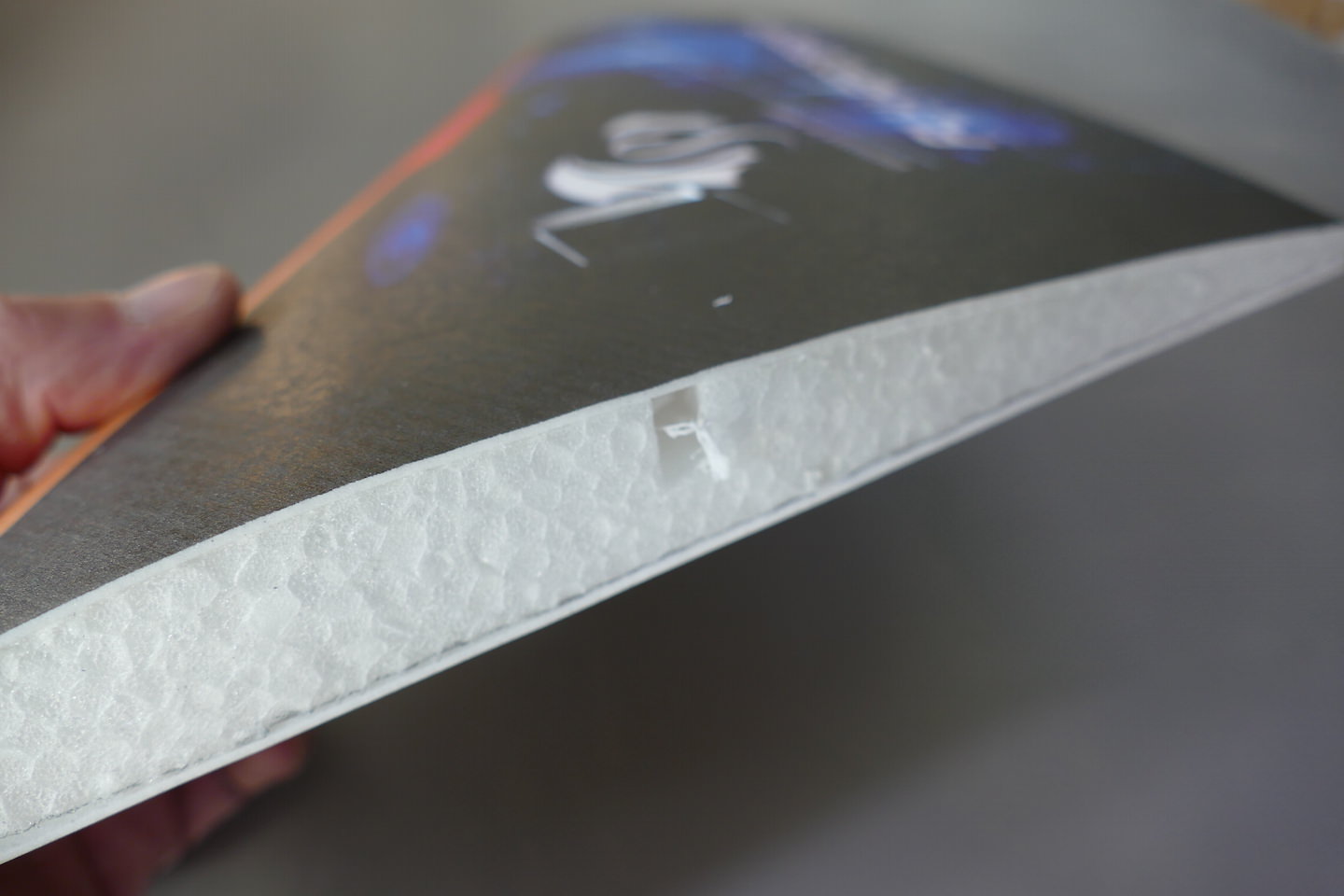

    Hier kan je de binnen-kern van EPP en buitenlaag duidelijk zien

    (Verder in de volgende post)

    Laatst bewerkt: 15 jul 2017
  2. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Servo pocket

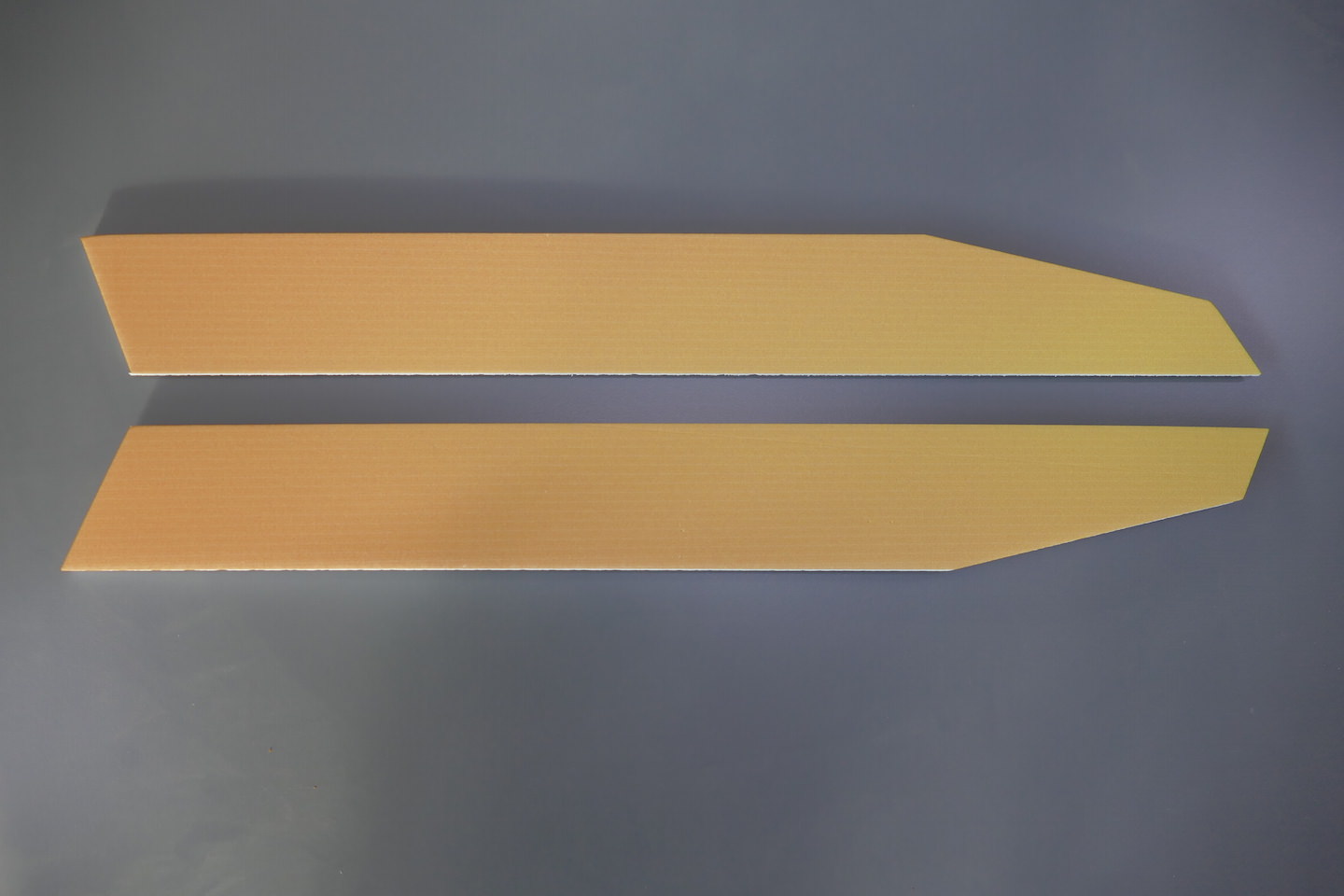

    De "elevons"

    Tips voor de wing

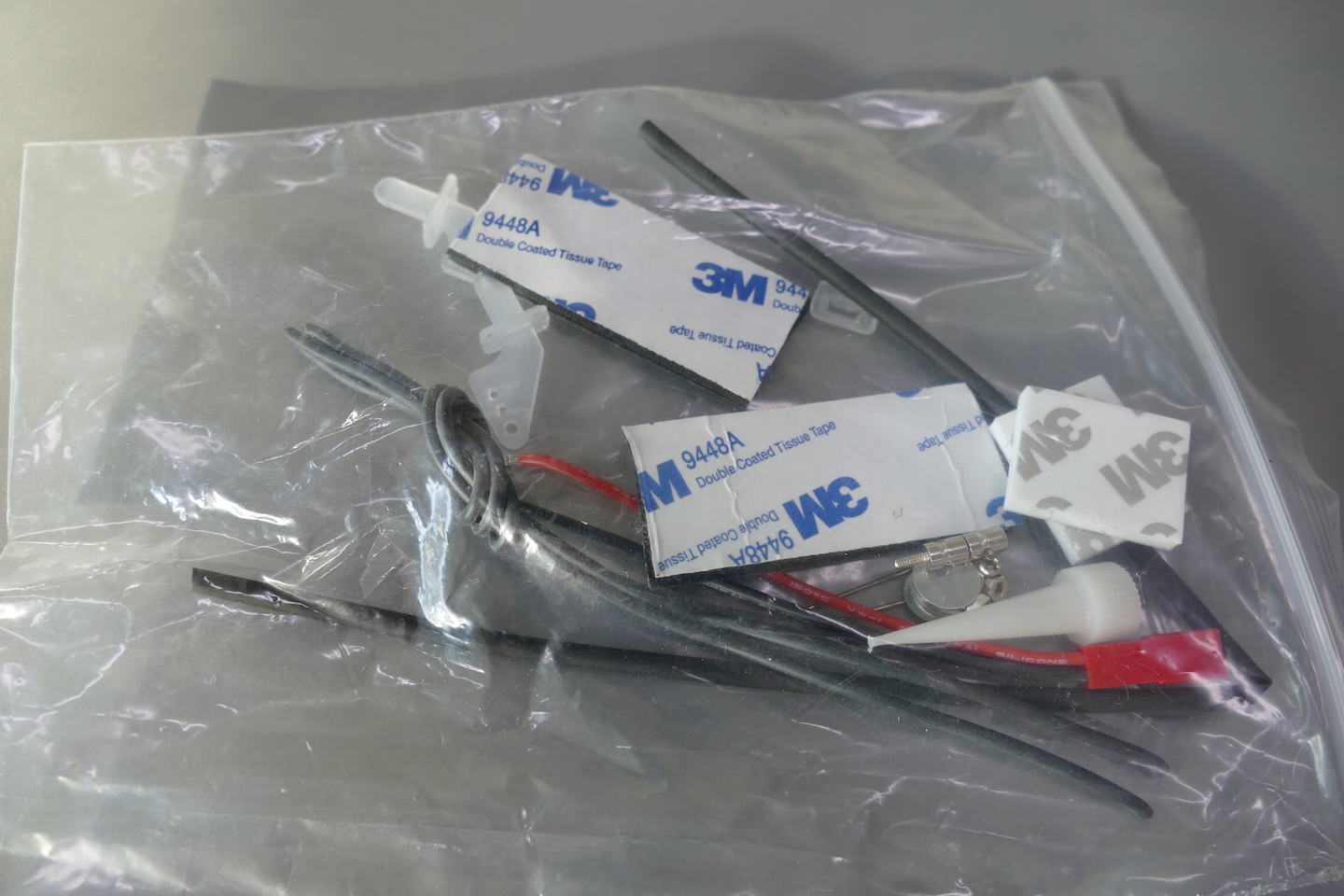

    Alle bijgeleverde onderdelen

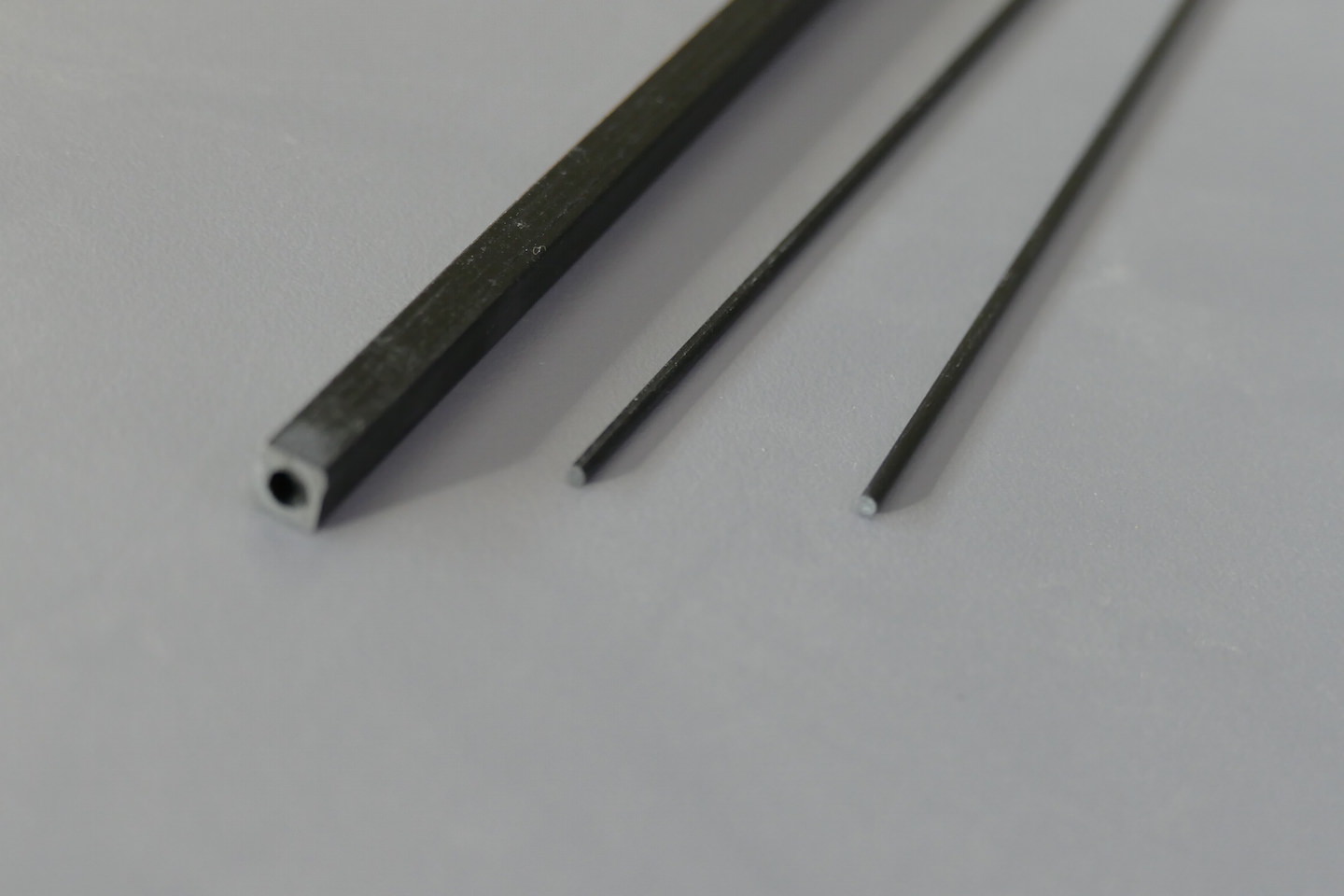

    De vierkant "spar" en linkages voor de elevons

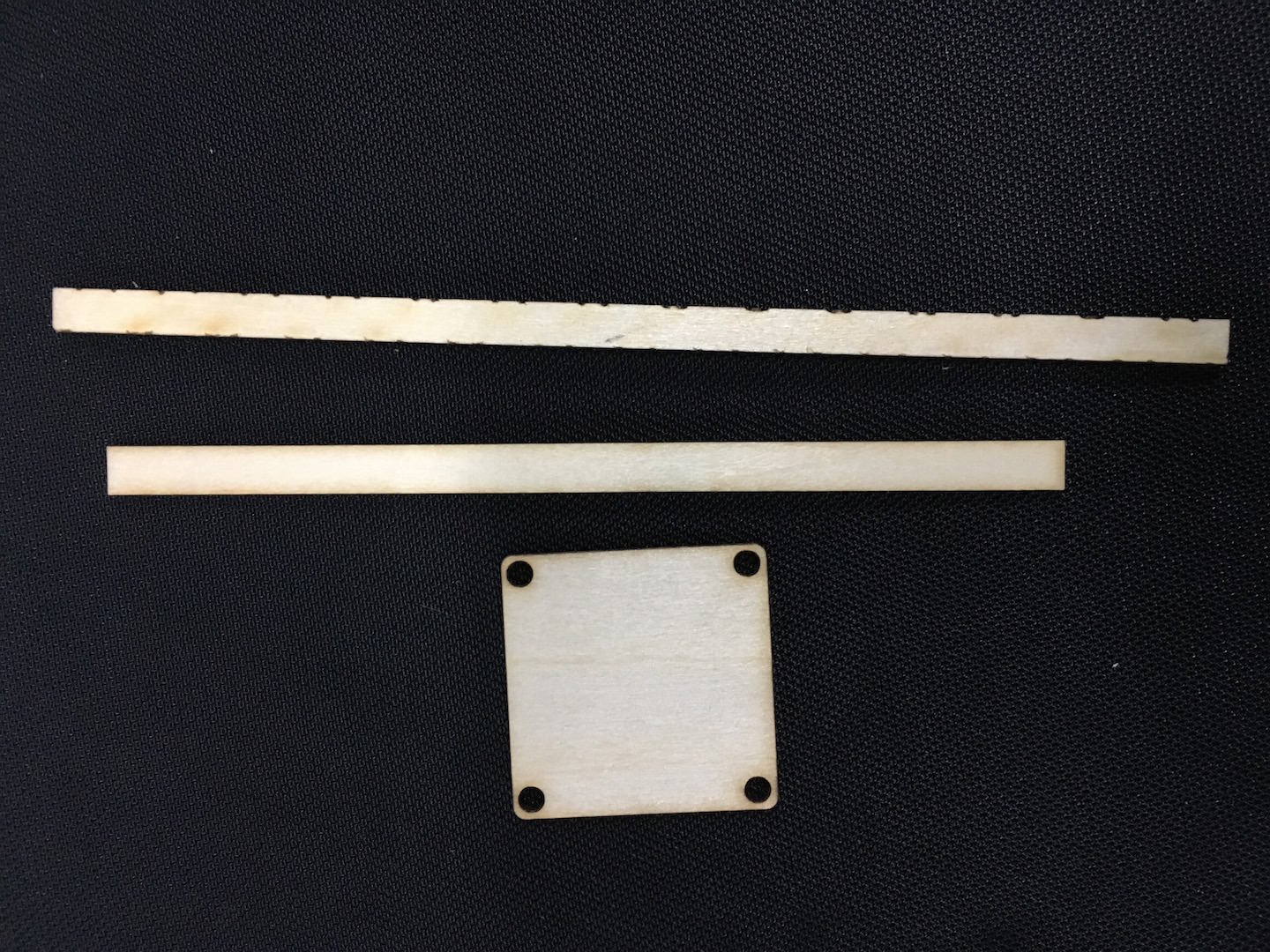

    De houten onderdelen voor het center-stuk

    Hoop losse zooi ;)

    En nog wat lazer-gesneden houten onderdelen

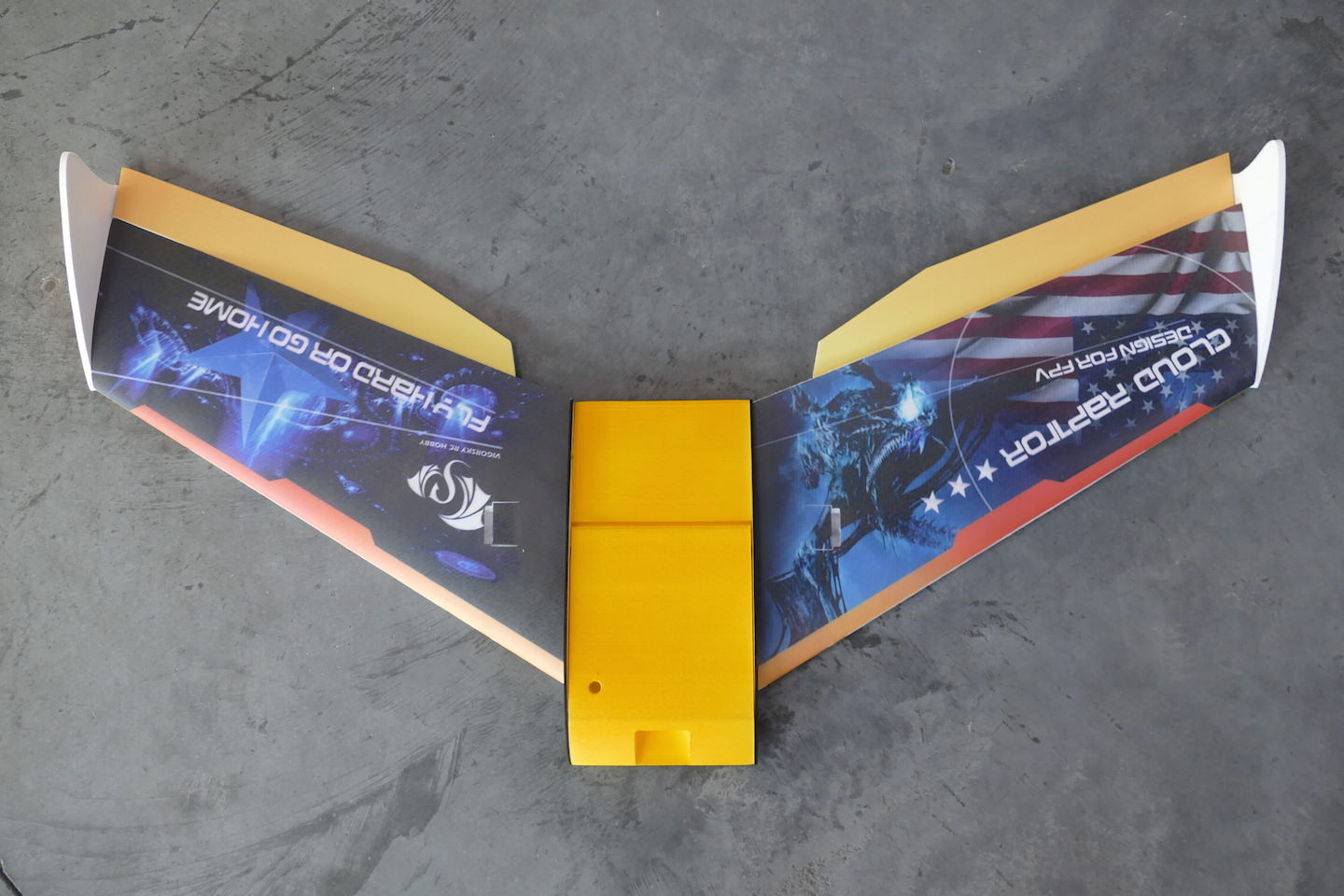

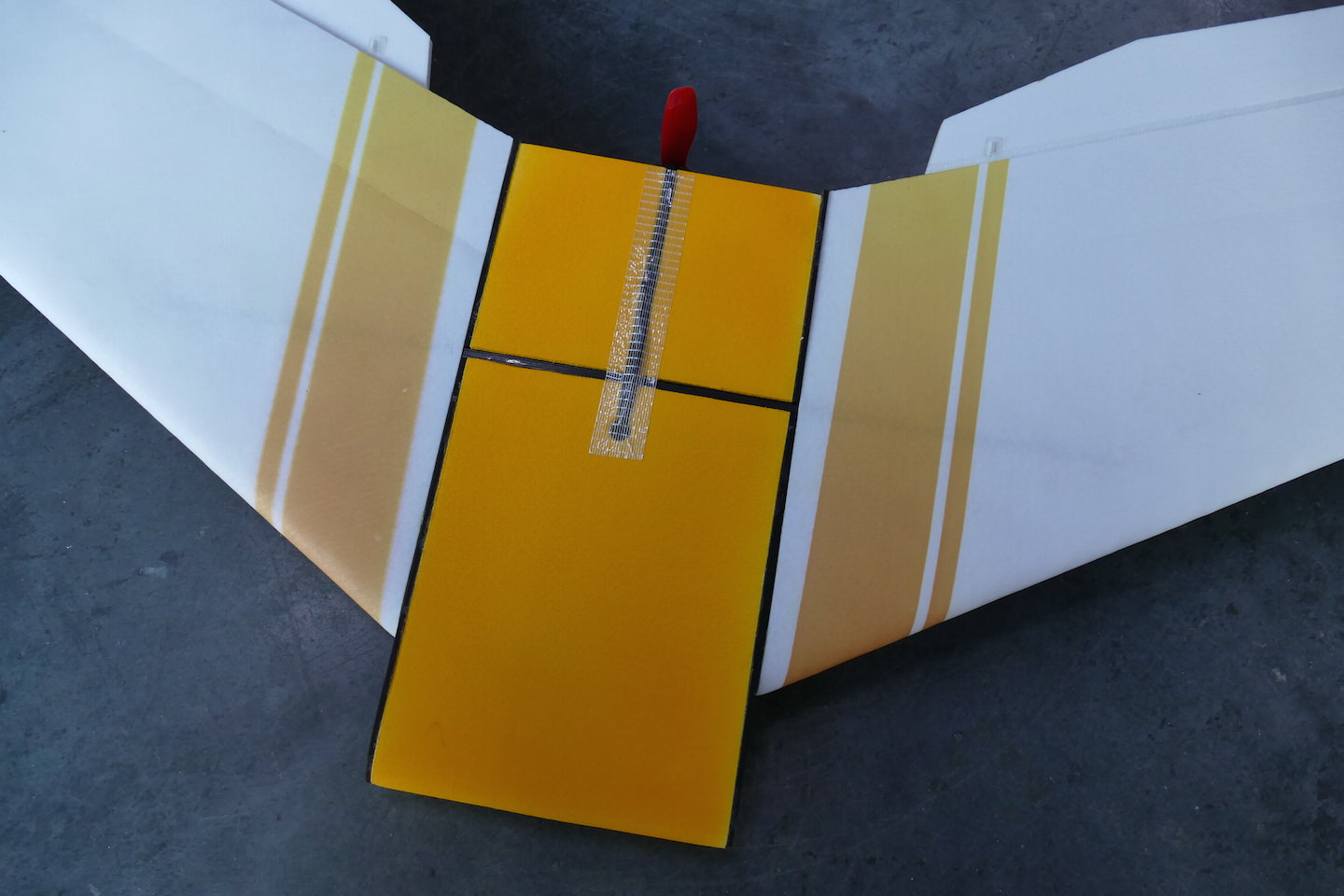

    En uiteindelijk zou het er dan ongeveer zo uit moeten komen zien..

  3. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Hoofdstuk 2: Het bouwen:

    Om maar meteen met de deur in huis te vallen: Mijn eerste indruk was erg goed (de prints zien er erg mooi uit) maar was ik toch al snel wat teleurgesteld.. de elevons en wing-tips zagen er op het eerste gezicht uit als Depron. Niet bepaald stevig te noemen dus als je EPP gewend bent.

    Daarnaast waren de vleugels niet geheel recht / vlak, waarschijnlijk door de gelamineerde constructie is er tijdens het verlijmen wat vervorming ontstaan.

    Er is geen handleiding beschikbaar, en na het bekijken van de diverse meegeleverde houten onderdelen etc. kwam ik er ook niet echt uit wat nou precies allemaal waar moest komen.

    Om kort te zijn: het is in ieder geval geen kist voor beginnende bouwers - én vliegers..


    Maar goed, ik heb de vleugels een tijdje onder wat ballast gelegd, en heb alles even laten berusten.
    Uiteindelijk zijn we toch aan de slag gegaan:

    Het center-deel is het eerste wat ik in elkaar zet. De houten vorm-delen worden tegen de zijkanten verlijmd (met de zwarte kant naar buiten) met UHU-Por contact lijm. Inlijmen - even laten drogen - samenvoegen.

    Tevens de elevons, oftewel de hoogte en rolroer "combinatie" wordt middels de "lijmscharnier" methode met UHU-Por aan de vleugels verlijmd. Een andere optie zou tape zijn, maar dat zou naar mijn mening geen recht hebben gedaan aan het fraaie print oppervlakte. Lijmscharnieren dus..

    Verder is er eigenlijk (achteraf bekeken) helemaal niet zo veel te doen.. de motor-munt is eenvoudig in elkaar te zetten, er komt een klein stukje hout met 2 magneetjes in het center-deel waardoor de "canopy" netjes afsluit, en dan is het een kwestie van de drie onderdelen (vleugels en center-deel) in combinatie met de vierkante carbon wingspar in elkaar te lijmen.

    Die verlijming doe ik deze keer met epoxy lijm, want eerlijk gezegd voelt het bij het in-passen allemaal niet erg stevig aan. Tevens de motor-steun wordt op het schuim verlijmd met een flink laagje 15 minuten epoxy.

    Punt van aandacht: het is sterk aan te raden om wat langzaam drogende lijm in de kanalen voor de spar in de vleugel-delen te laten lopen. In mijn geval had ik de spar alleen verlijmd met het midden-stuk, en er zat dus nog al wat "flex" in de wing. Na afloop van de maiden heb ik aan de onderzijde twee stukjes open gesneden en er wat CA in laten lopen. Dit heeft het geheel nu aardig wat versterkt!

    Daarnaast moeten we natuurlijk nog de 2 servo's inbouwen: Ik had nog MG90's metal gear liggen en die leken me prima geschikt. Ze zijn wel wat te groot voor de pockets, dus ik heb wat extra EPP schuim uit de binnenzijde moeten verwijderen. Voor de rest gebruik ik de meegeleverde linkages, niet optimaal maar aangezien we een "review" gingen doen heb ik alles zo'n beetje standaard gelaten.

    De elevons bleken uiteraard ook niet bepaald stevig, dit kan wat extra carbon-strips gebruiken. Ik heb er voor gekozen om dit pas na de maiden te gaan doen. Meer hierover later...

    Het enige wat ik nog naar eigen inzicht heb gedaan is 2 kleine 5mm koolstof staafjes plaatsen om de verbinding van de vleugeldelen met het center-stuk wat sterker te maken..

    Wat foto's van het resultaat:

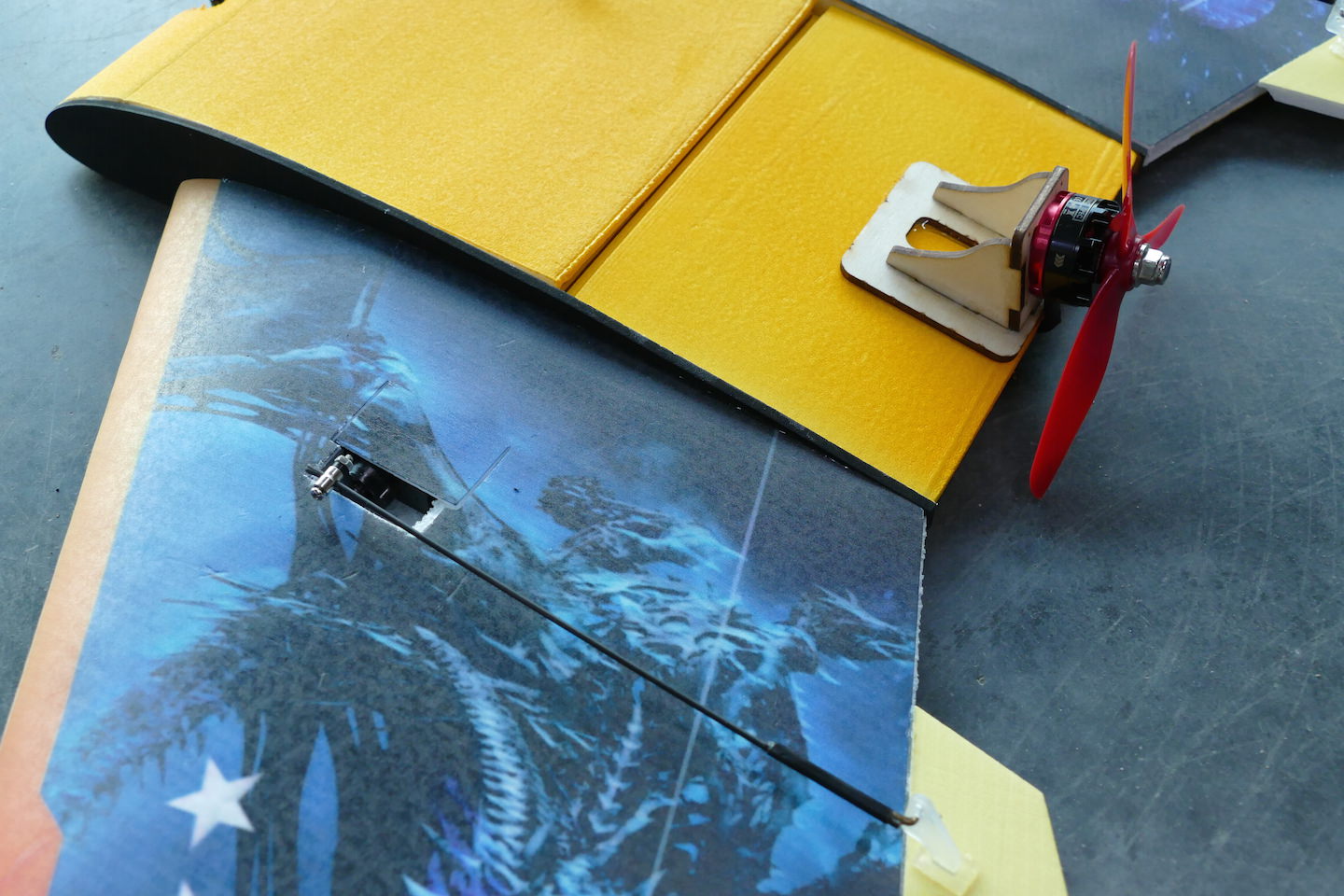

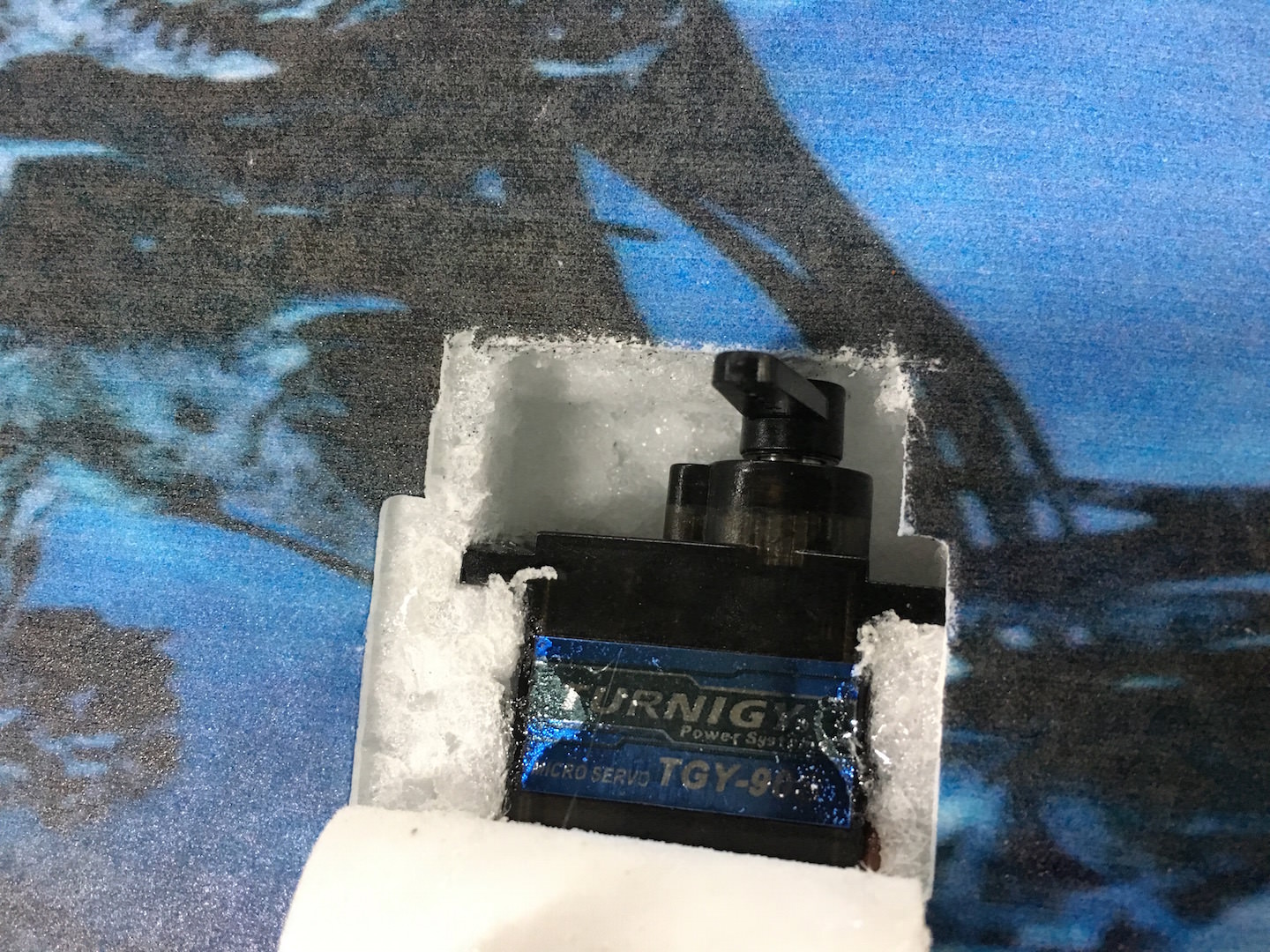

    De MG90S past na wat foam wegsnijden:


    Met een boortje wat schuim weghalen, daarna lijm ik er een 5mm staafje in.
    De twee voorste gaten in het hout zijn hiervoor niet bruikbaar!



    Ik plaats meteen wat FPV spul.. meer hierover later!

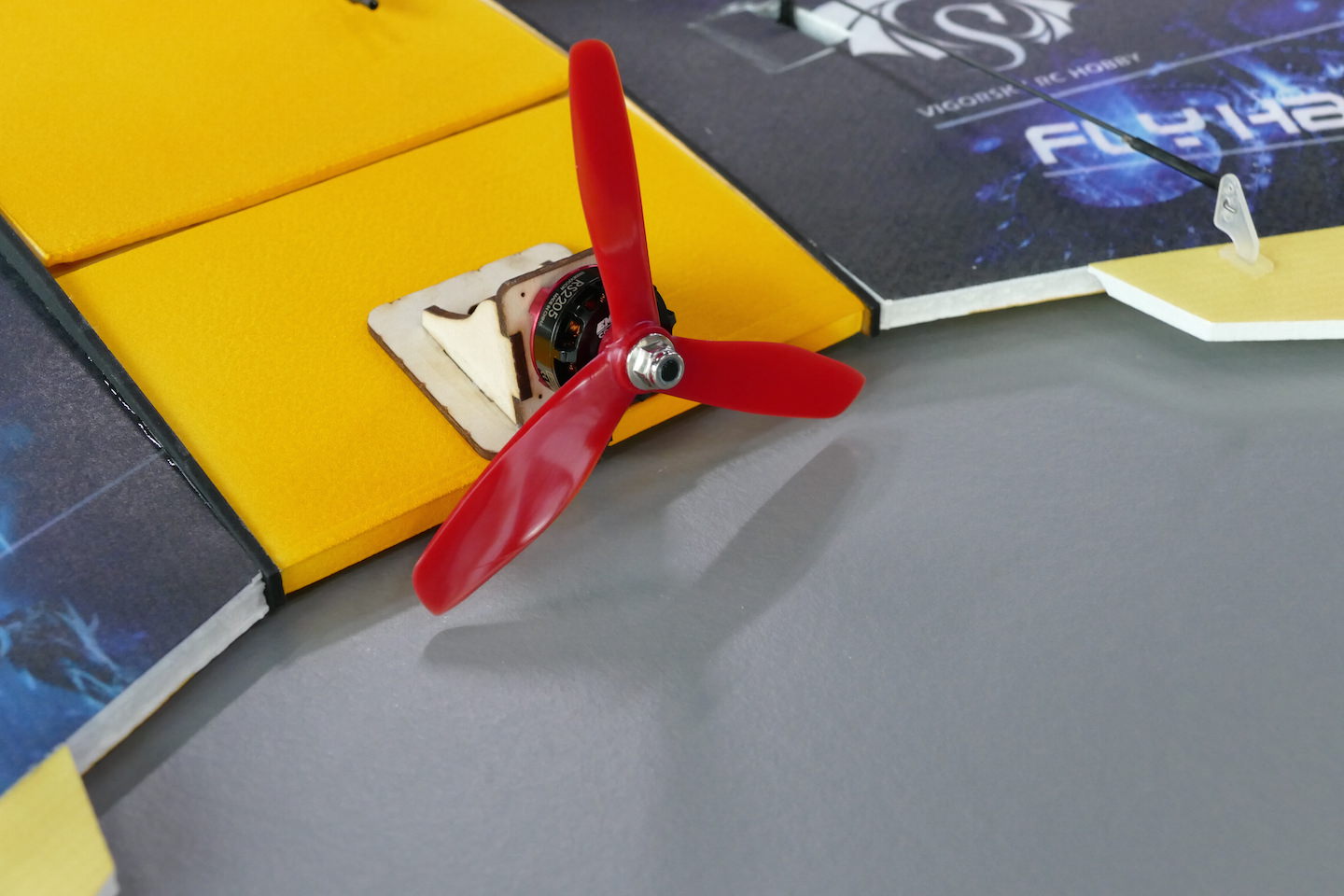

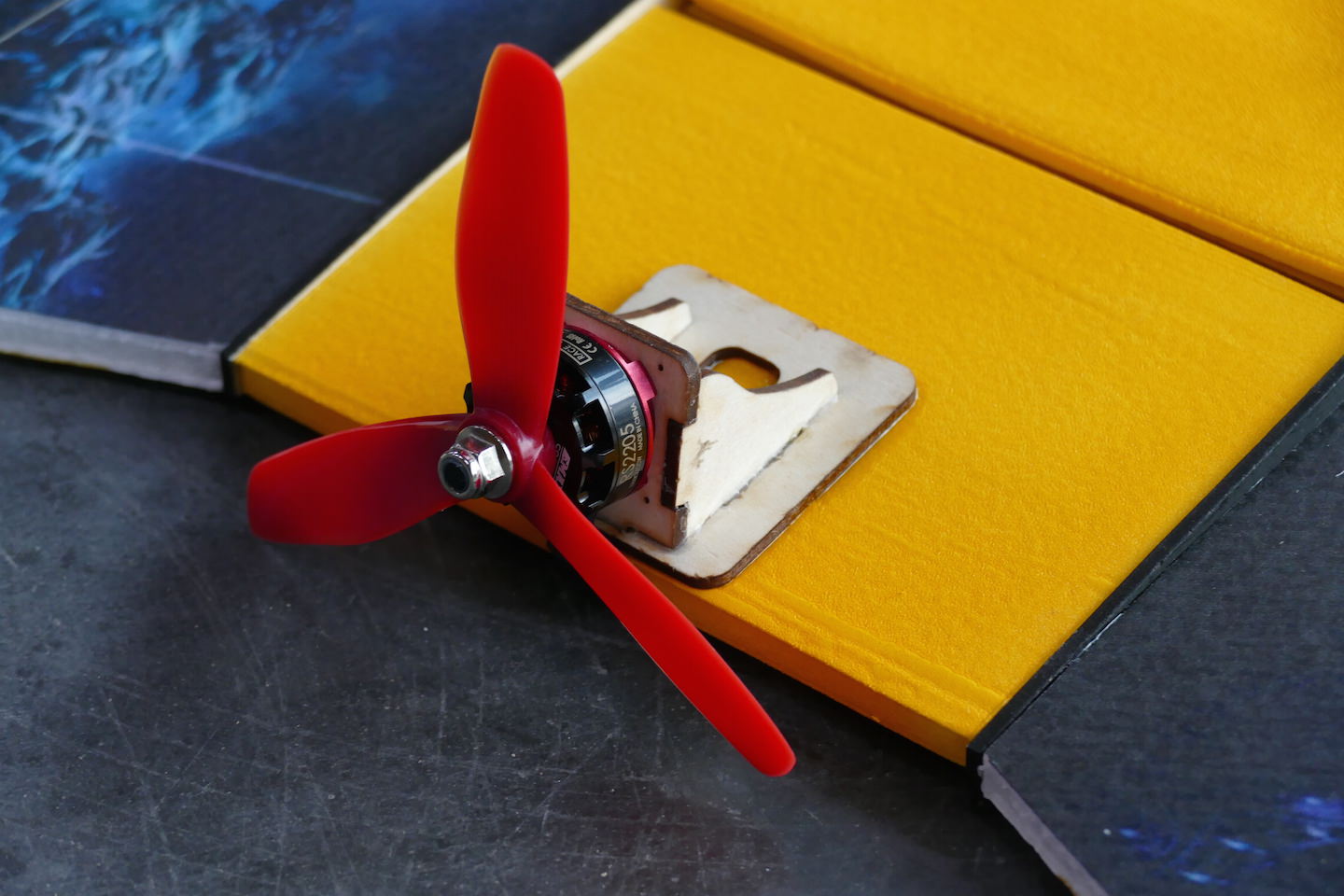

    De Emax "Red bottom" motor is misschien wat ongebruikelijk voor fixed-wing, maar de combinatie met de drie-blads prop blijkt na de maiden ERG goed te bevallen.


    Ook prettig is de vrije bodem ruimte..


    Nog wat details..

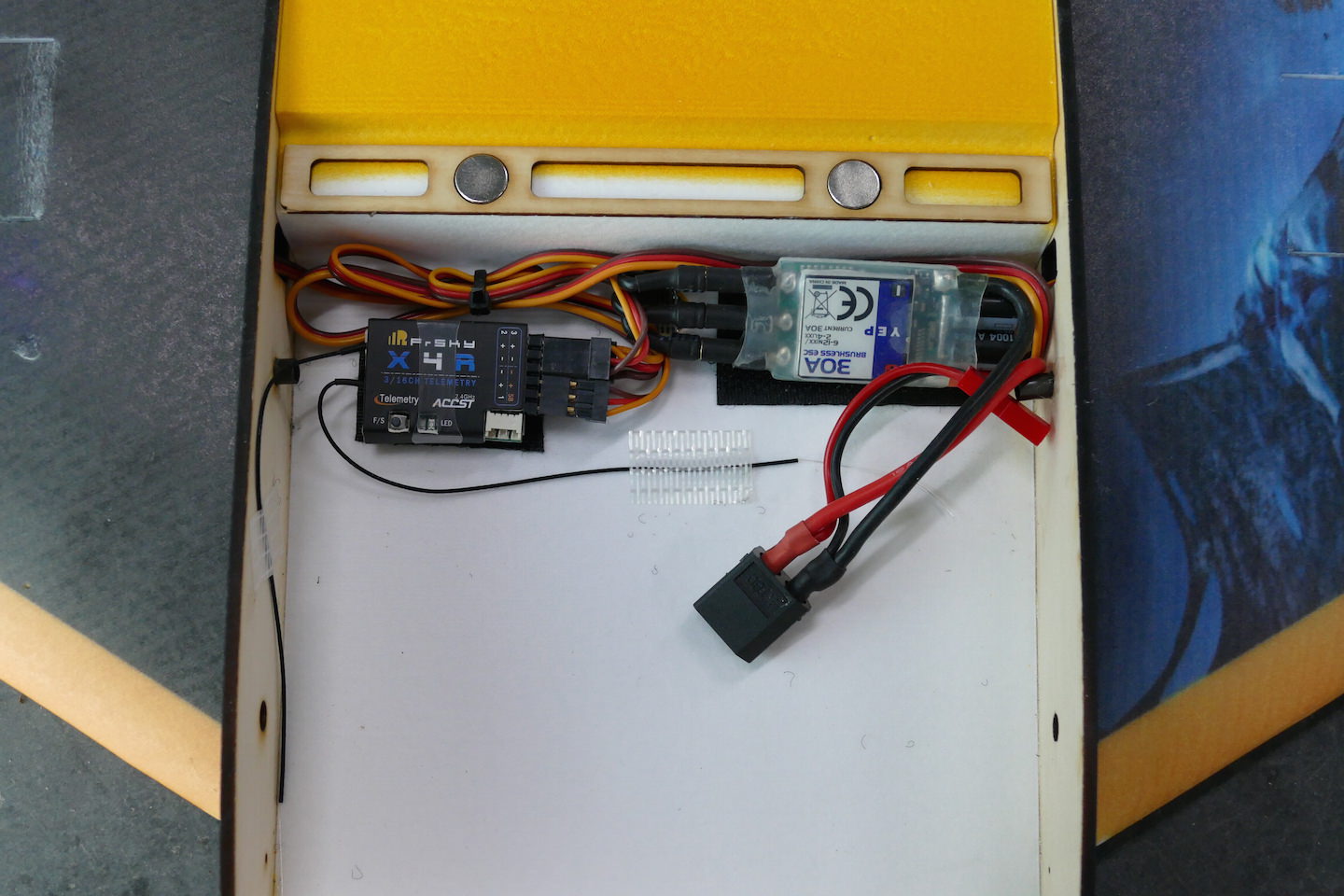

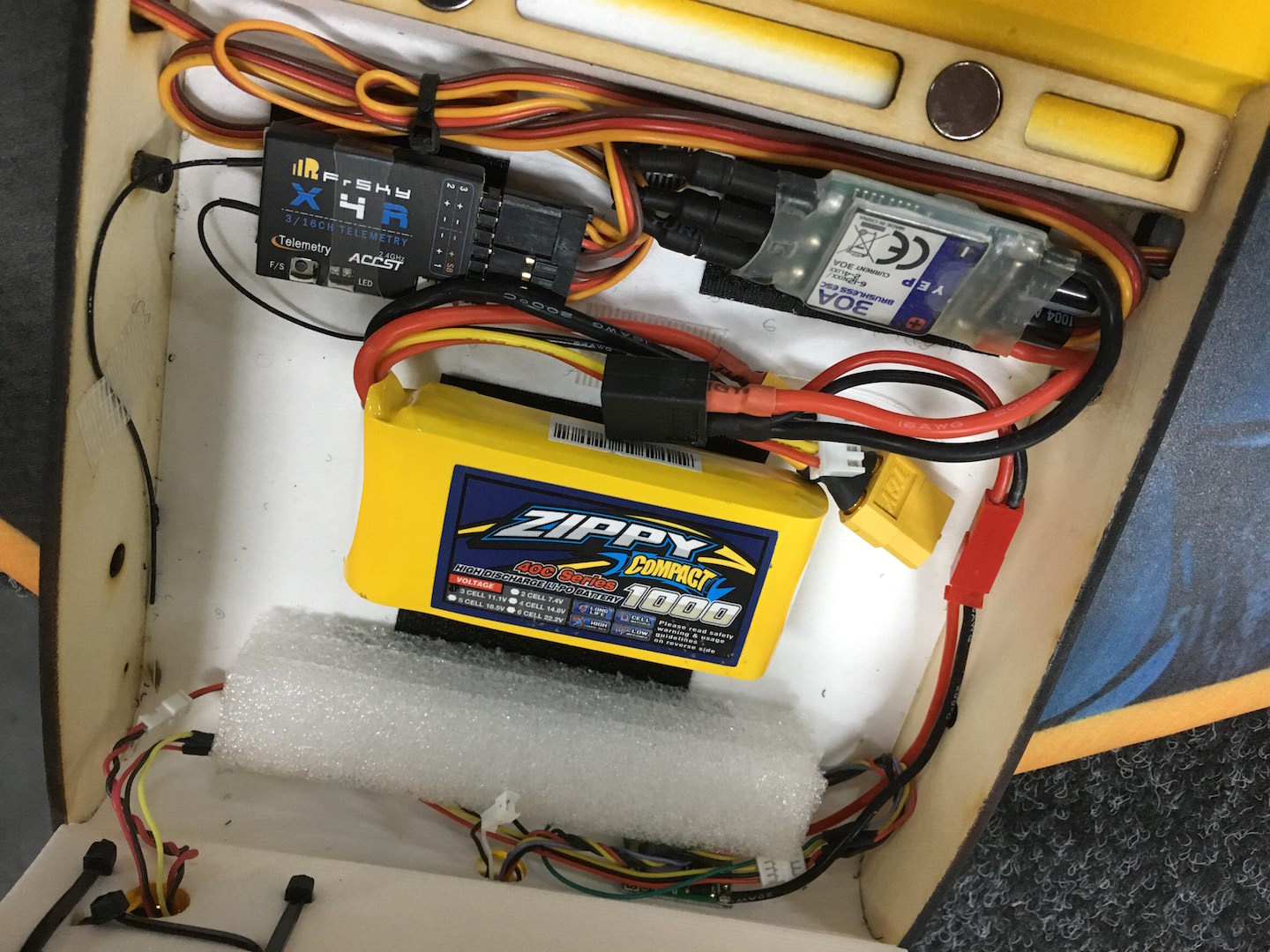

    Magneetjes voor het luik. ESC en reciever, wat overblijft is een zee van ruimte!

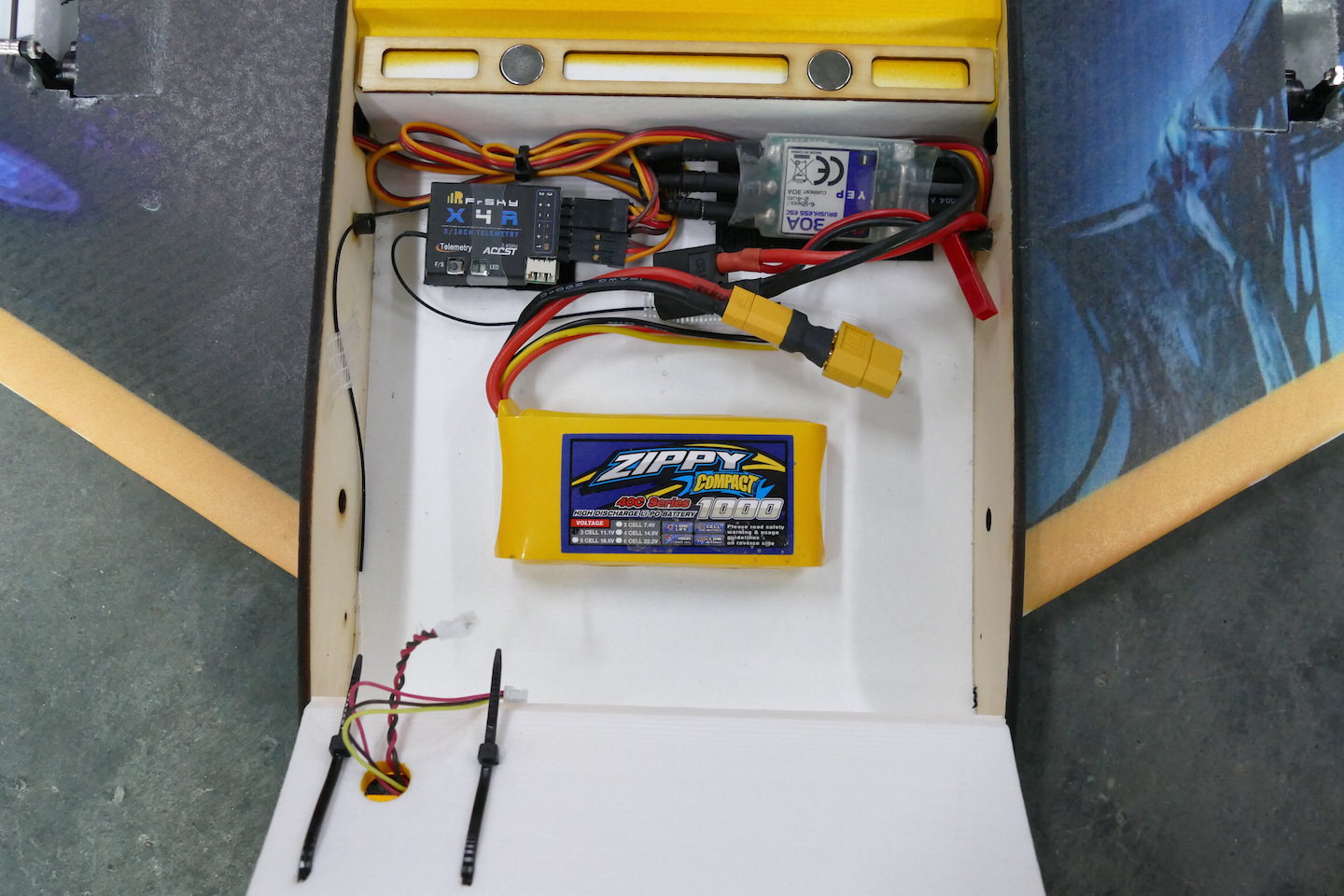

    Zelfs een hele dikke 2200mah (of 2) zou er in passen..



    Maar we houden het gezellig.. een 1000 of 1300 3S is groot genoeg.

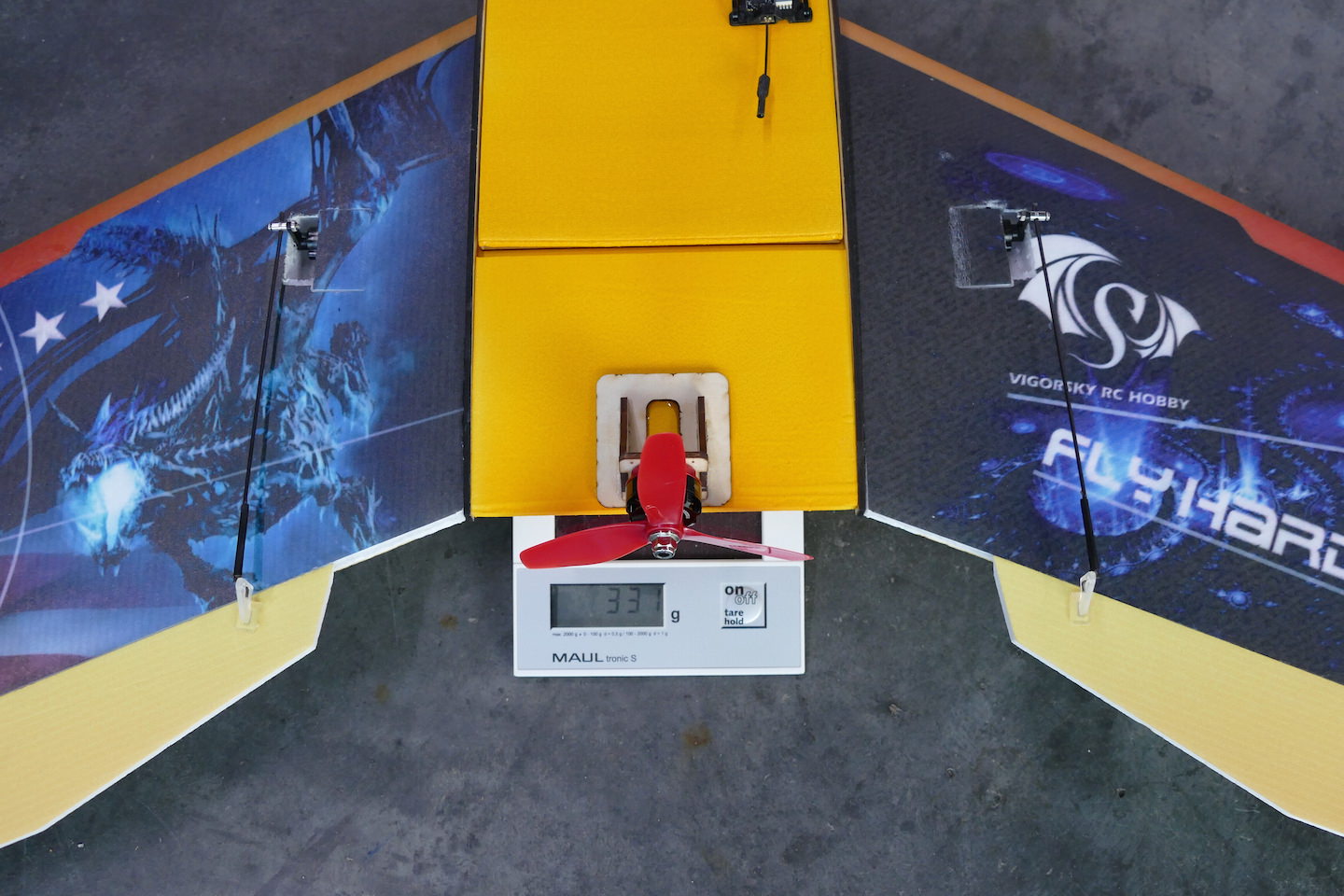

    Want.. vliegklaar gewicht met FPV gear, maar exclusief lipo is slechts 331 gram!

    Alleen wat kleine kabeltjes, een 5V regulator, en een sensor is wat er nog in moet komen.
    Maar da's minder dan 10 gram.


  4. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Hoofdstuk 3: Ready for maiden


    Al met al was de bouw niet bepaald super gemakkelijk (mede omdat er geen info beschikbaar was) maar op zich was het goed te doen. Voor iemand met weinig ervaring, en/of weinig kennis van lijm verbindingen kan het echter tegen gaan vallen.
    Het is duidelijk een kit geproduceerd door een kleine fabrikant uit China, maar een simpele handleiding bestaande uit wat foto's had het allemaal een stuk makkelijker gemaakt.

    Zo heb ik b.v. deze onderdelen over, geen idee wat ik er mee moet doen:

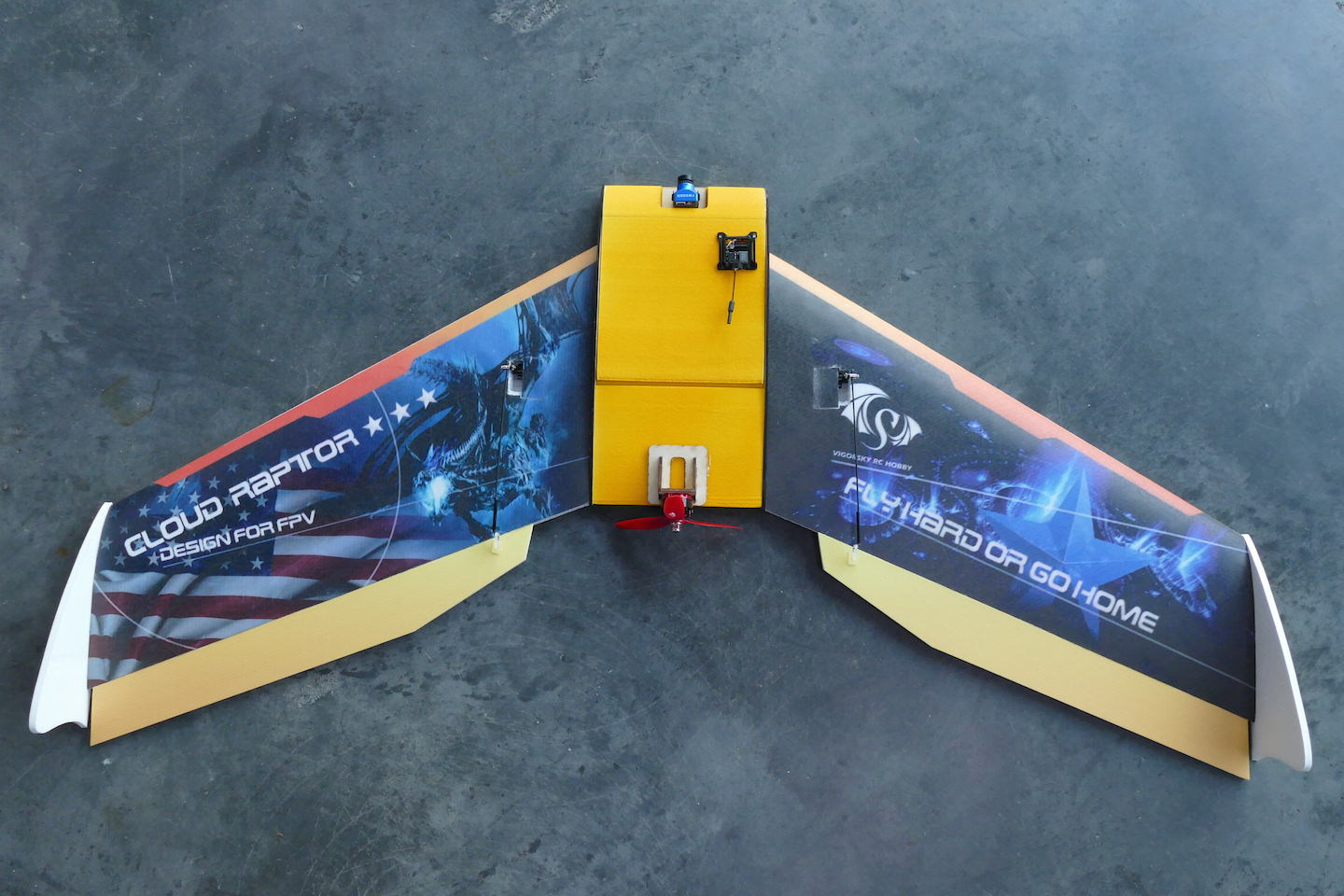

    Maar het resultaat mag er zijn:











    (zwaartepunt: net tegen / achter de spar. ca. 195mm vanaf de voorkant)

    Laatst bewerkt: 15 jul 2017
  5. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Als laatste voor vandaag nog even de gebruikte materialen en links, en een video van de maiden.

    Het was al laat op de avond en beeldkwaliteit is dus niet geweldig. Maar na wat opstart problem (ahum) toch een dik kwartier heerlijk kunnen vliegen met een enkele 1000mah 3S.

    Binnenkort een vervolg, met wat kleine aanpassingen, en natuurlijk meer footage inclusief FPV.
    Het model heeft zeker wat nadelen, maar wat vlieg-eigenschappen betreft kan ik nu al zeggen dat het dik voor elkaar is..
    Maar eerst nog flink wat vliegtijd voordat ik een definitief oordeel vel!

    Links ter info en vermaak:

    Cloud Raptor 1000mm (momenteel met 10% korting)
    https://goo.gl/h17qFk

    Motor: Emax RS2205-2300 2205 2300KV (clockwise)
    https://goo.gl/QcvQy9

    (Thanks to Banggood for providing both items for review - please do click.. and use the provided links if you wish to order - Thanks!) :)



    All other parts:

    ESC:

    YEP 30A (2~4S) SBEC Brushless Speed Controller
    https://hobbyking.com/en_us/hobbyking-yep-30a-2-4s-sbec-brushless-speed-controller.html

    Alternative: TURNIGY Plush 30amp Speed Controller w/BEC
    https://hobbyking.com/en_us/turnigy-plush-30amp-speed-controller.html


    Prop:

    DALPROP 5045 T5045 V2 3 Blade (Red)
    https://www.banggood.com/2-Pairs-DALPROP-5045-T5045-3-Blade-PC-Propeller-CW-CCW-For-QAV250-ZMR250-240-RC-Multirotors-p-1056195.html


    Servo’s:

    MG90S Metal Gear RC Micro Servo
    https://www.banggood.com/Tower-Pro-MG90S-Metal-Gear-RC-Micro-Servo-For-RC-Model-p-74870.html

    Alternative: 2X EMAX ES08MA II 12g Mini Metal Gear
    https://www.banggood.com/2X-EMAX-ES08MA-II-12g-Mini-Metal-Gear-Analog-Servo-for-RC-Model-p-1065375.html


    VTX:

    Eachine VTX03 Super Mini 5.8G 72CH 0/25mW/50mw/200mW Switchable FPV Transmitter
    https://www.banggood.com/Eachine-VTX03-Super-Mini-5_8G-72CH-025mW50mw200mW-Switchable-FPV-Transmitter-p-1114206.html


    FPV Cam:

    Foxeer Arrow Mini 2.1mm (With OSD / voltage sensor)
    https://www.banggood.com/Foxeer-Arrow-Mini-2_1mm-600TVL-13-CCD-PALNTSC-IR-Block-FPV-Camera-w-OSD-9_5g-p-1153586.html


    Reciever:

    FrSky X4RSB
    https://www.banggood.com/FrSky-X4RSB-316-Channel-Telemetry-Receiver-p-955643.html

    Optional: FrSky Telemetry System Accessories Battery Voltage Sensor FBVS-01
    https://www.banggood.com/FrSky-Telemetry-System-Accessories-Battery-Voltage-Sensor-FBVS-01-p-1009916.html

    Lipo 3S:

    Zippy compact 3S 1000mah 40C
    https://hobbyking.com/en_us/zippy-compact-1000mah-3s-40c-lipo-pack.html

    Alternative:

    Giant Power Dinogy 1000mAh 11.1V 3S 65C
    https://www.banggood.com/Giant-Power-Dinogy-1000mAh-11_1V-3S-65C-Lipo-Battery-XT60-Plug-for-RC-Models-p-1065362.html

    Charsoon 11.1V 1300mAh 3S 35C
    https://www.banggood.com/Charsoon-11_1V-1300mAh-3S-35C-Lipo-Battery-XT60-Plug-With-Strap-p-1125787.html

    Gaoneng GNB 11.1V 1300mAh 3S 110/220C
    https://www.banggood.com/Gaoneng-GNB-11_1V-1300mAh-3S-110220C-Lipo-Battery-XT60-Plug-p-1116803.html

    Laatst bewerkt: 16 jul 2017
  6. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576

    houtjesplakker vindt dit leuk.
  7. Justapoke

    Justapoke

    Lid geworden:
    9 dec 2012
    Berichten:
    576
    Hoofdstuk 4: FPV

    Nog een kleine update:

    Afgelopen zondag avond nog vlug even de FPV maiden gedaan. Helaas was het al laat dus het was al donker aan het worden.
    Met de Foxeer Arrow Mini was het echter nog goed te doen, ik heb nog wat met de OSD settings gekloot waardoor het ondanks dat het later aan het worden was.. het zicht steeds net ietsje beter werd :)

    Helaas heeft mijn Arrow mini wel de overdreven snelle voltage refresh-rate in het OSD, dit blijkt tevens het geval te zijn met de nieuwe Arrow Micro.

    DVR edit voor de liefhebbers :


    Ondank de vrij eenvoudige setup (alle electronica zit ook vrij dicht op elkaar) viel het dus niet tegen.
    Ik had alleen mijn 7" Eachine LCD bij en daar was alles goed op te zien. Normaal vlieg ik liever vanaf een groter scherm op statief..

    Het aansluiten was vrij eenvoudig, kwestie van een 5 Volt regulator voor de VTX, deze verzorgt vervolgens voor de stroom naar de camera. Vanaf de camera gaat er voor de voltage sensor nog een kabel direct naar de lipo aansluiting (rode JST)

    Ik heb alles netjes van stekkers voorzien, zodat ik in ieder geval de camera er gemakkelijk af kan pakken, om ook in een ander model te gebruiken.

    Totale gewicht inclusief the 3S 1000mah 40C Zippy Compact kwam uit op 443 gram

    De 1300mah waar ik in het begin mee gestart was vond ik toch wat slecht balanceren en voelde gewoon wat zwaar aan. Ben snel terug naar de 1000 gegaan, dat beviel me beter.

    Verder prima tevreden dus op het moment, alleen nu nog wachten op wat vrije dagen met mooi weer! :)

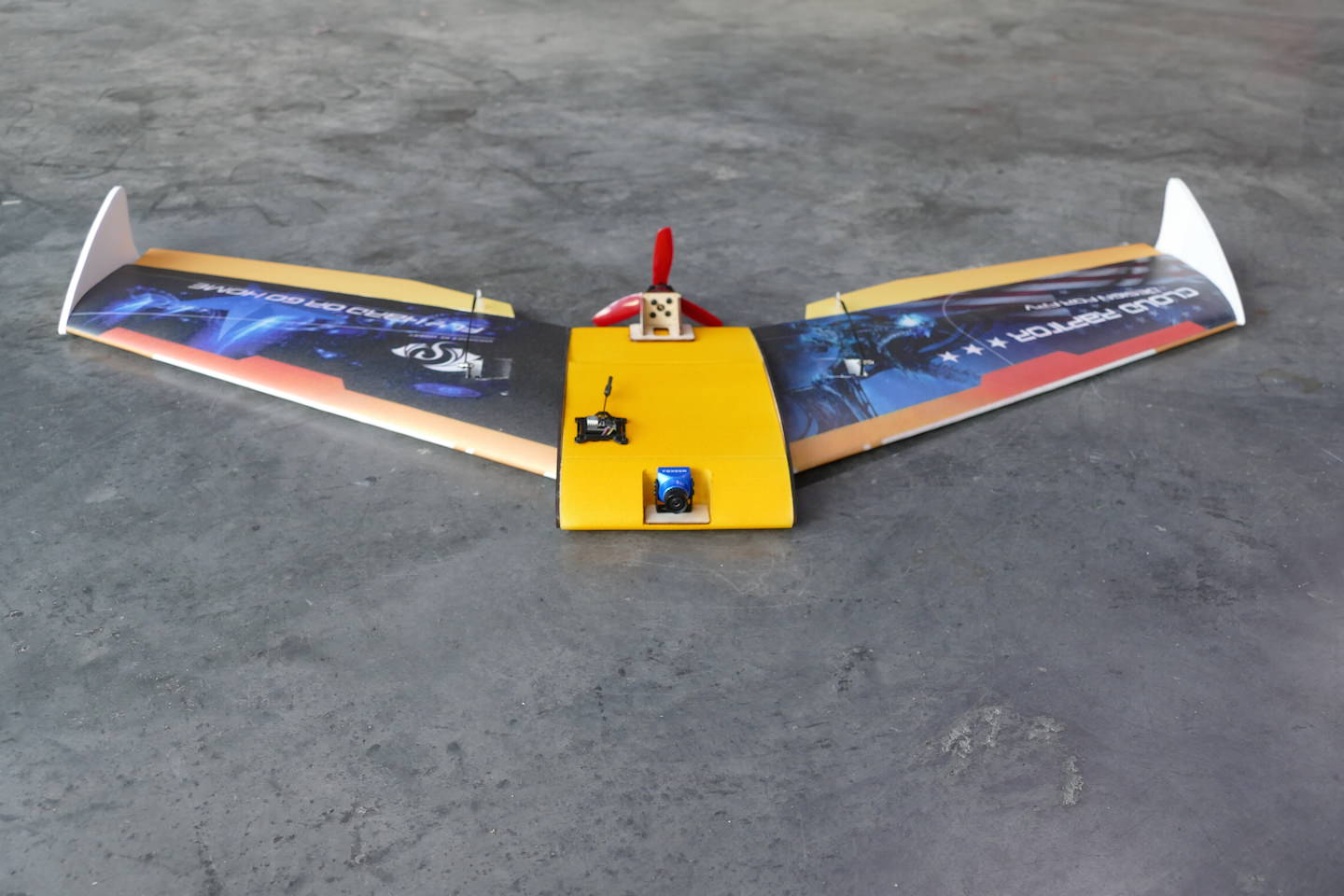

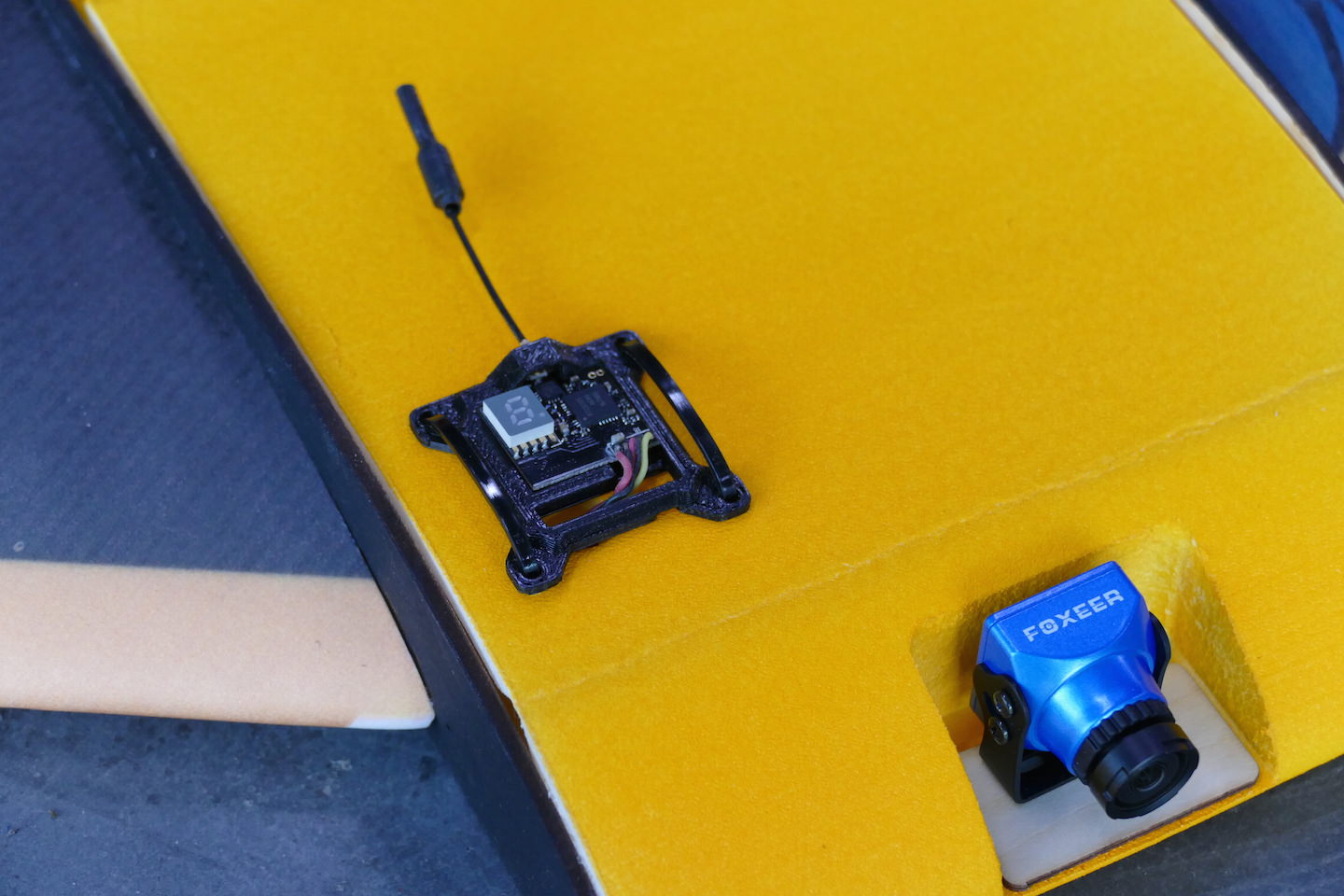

    De VTX03 met dipole antenne

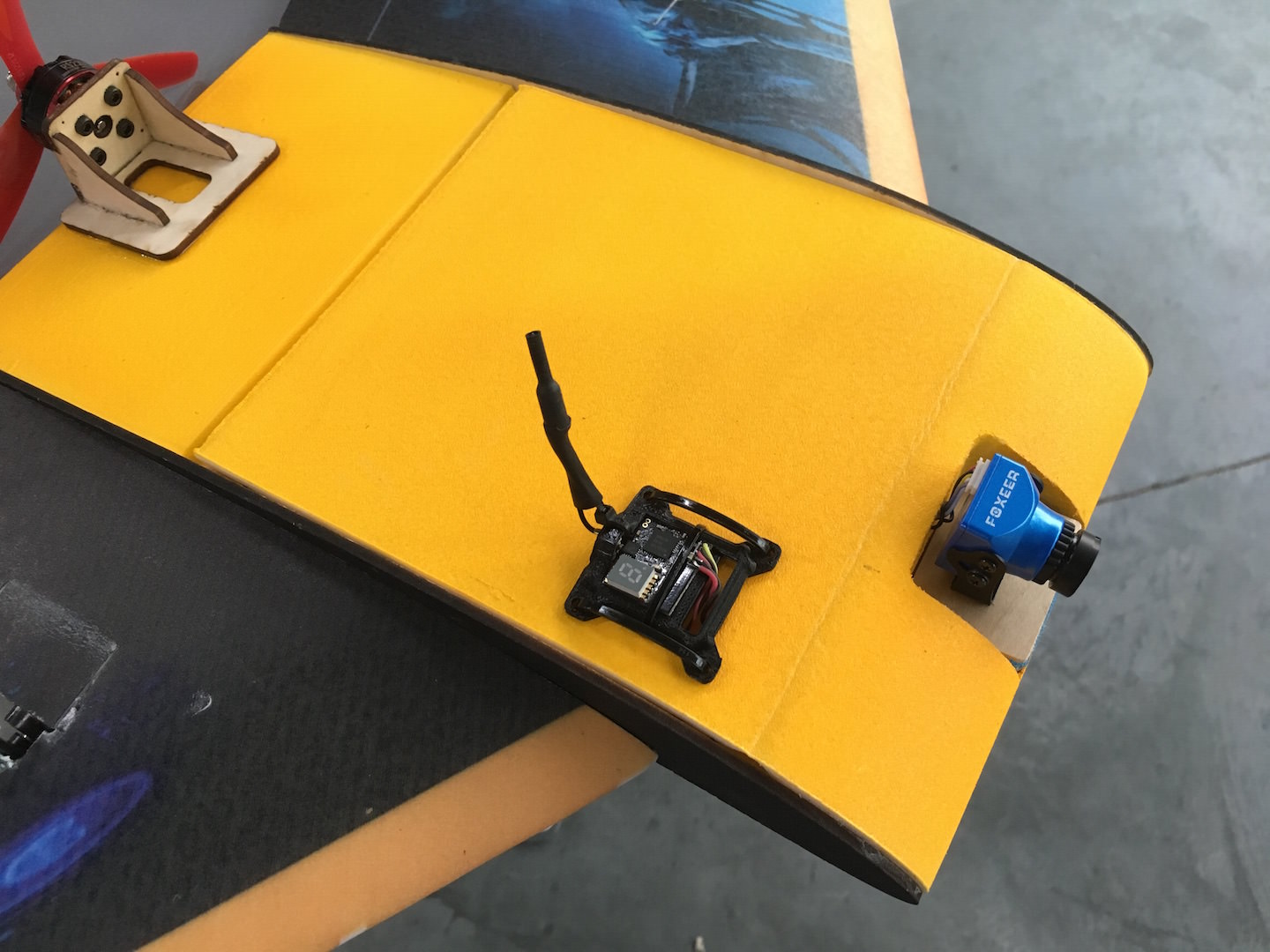

    Foxeer Arrow Mini demontabel er op gezet..

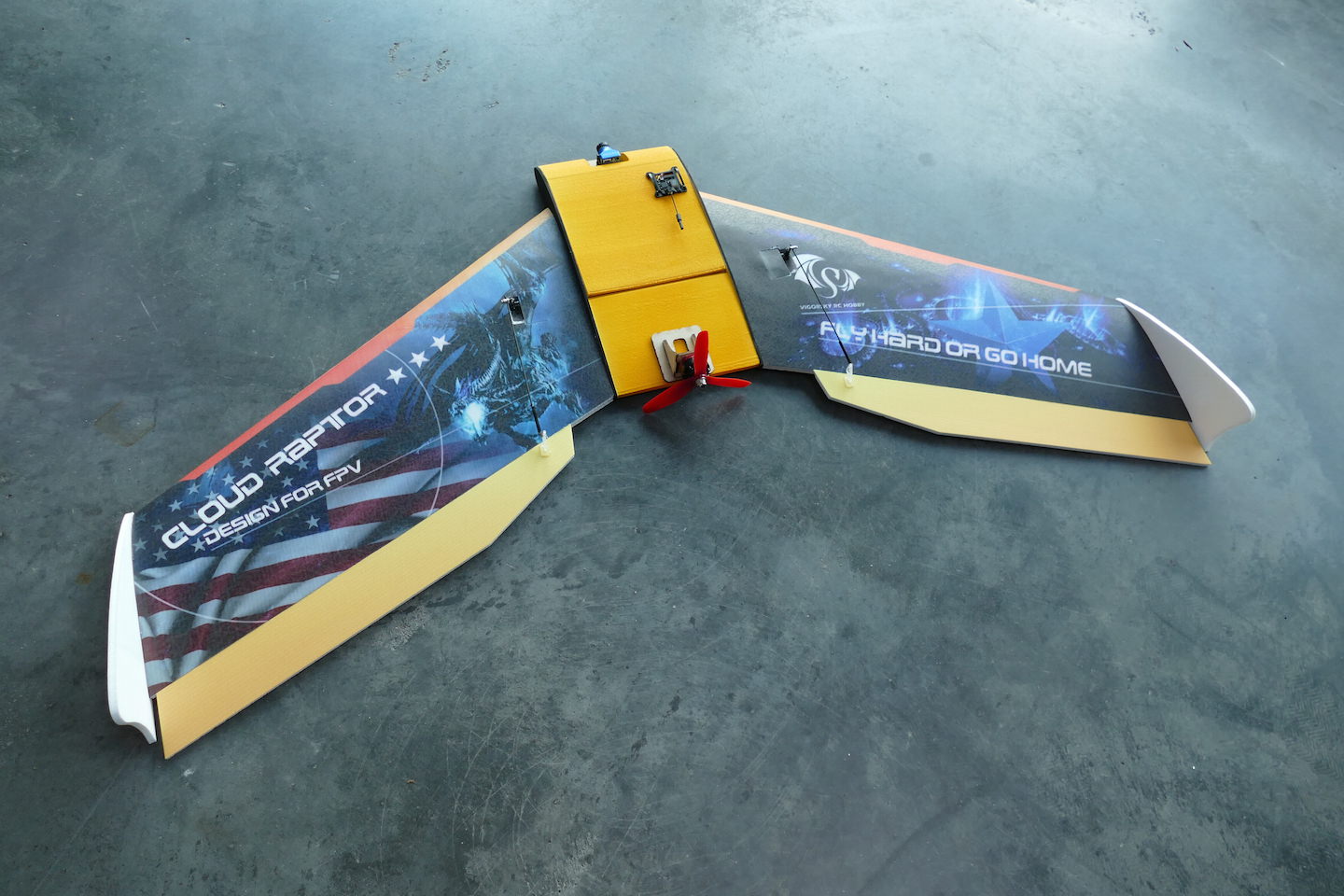

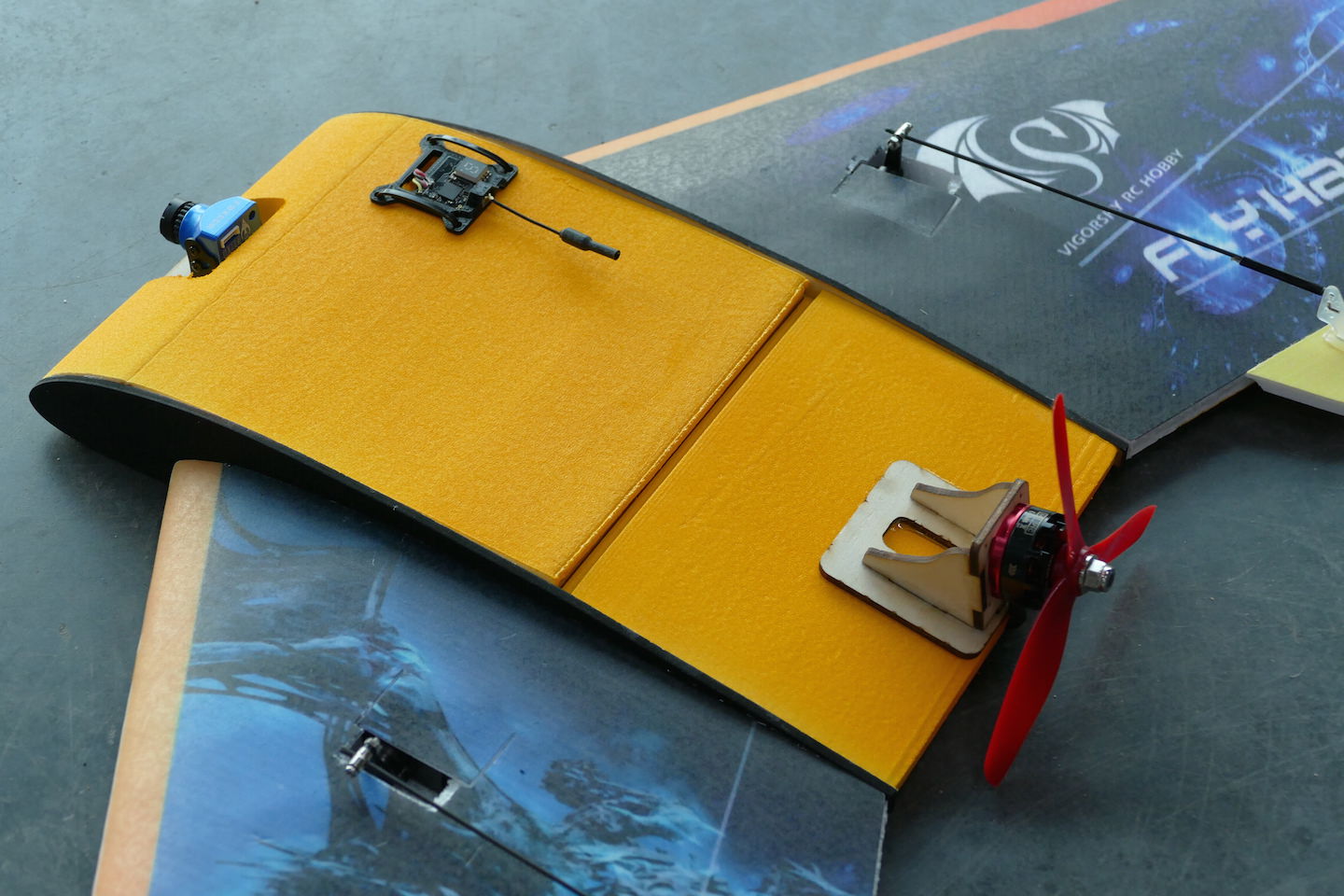

    Alles voorlopig even op z'n plaats.

    Laatst bewerkt: 18 jul 2017
