Coaster met draadkraan.1:50

Eric Boogaard

Eric Boogaard

Beste mensen,

Door omstandigheden is mijn vorige project helaas naar de kabeljauw kelder vertrokken.

Echter laat ik hierdoor mijn hobby niet verpesten, en start ik gewoon weer aan een nieuw schip en zal deze waar mogelijk verbeteren.

Het schip zal nu ook breder worden zodat het niet zo rank is wanneer de kraan (die ik gelukkig nog heb)word gebruikt.
De nieuwe maten zullen 170x30 worden en een diepgang van 12cm krijgen.

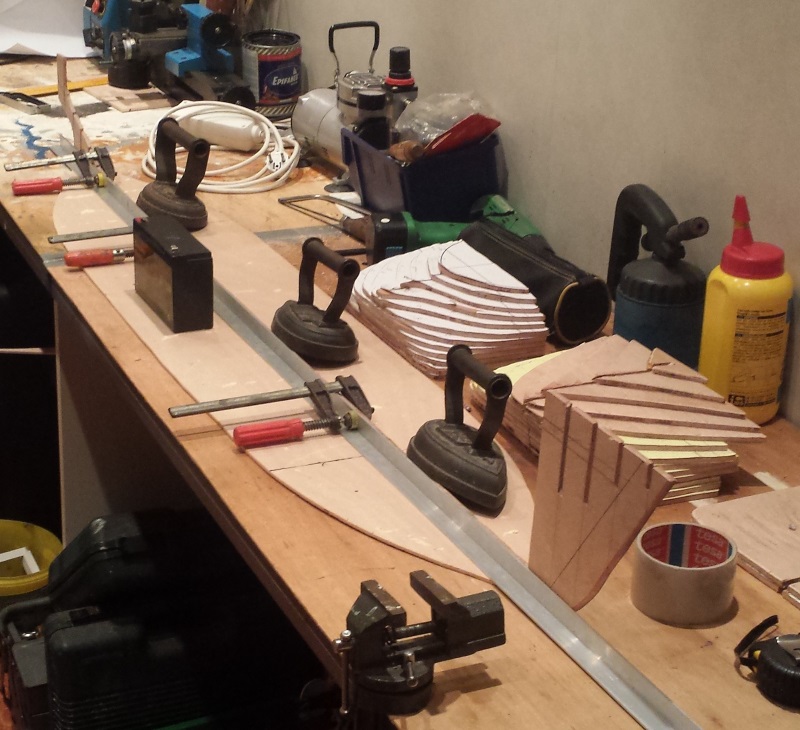

Inmiddels het spantenplan aangepast en de kiel en spanten uitgezaagd.


Kiel.



De spanten.


En nu maar is een berg latten zagen.

Laatst bewerkt:

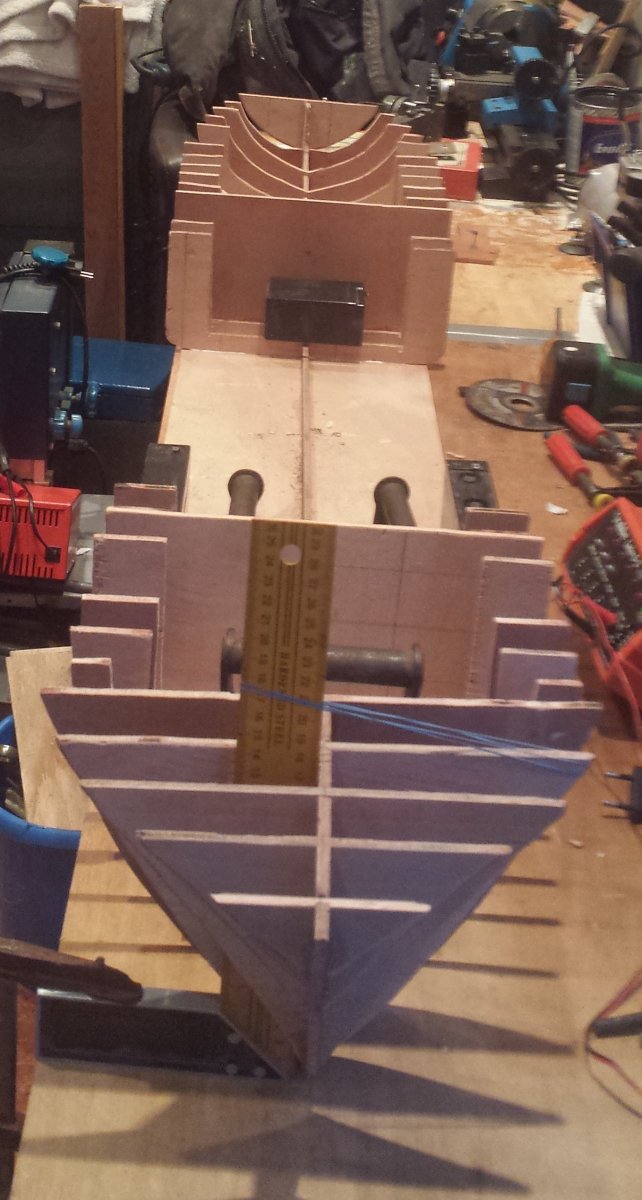

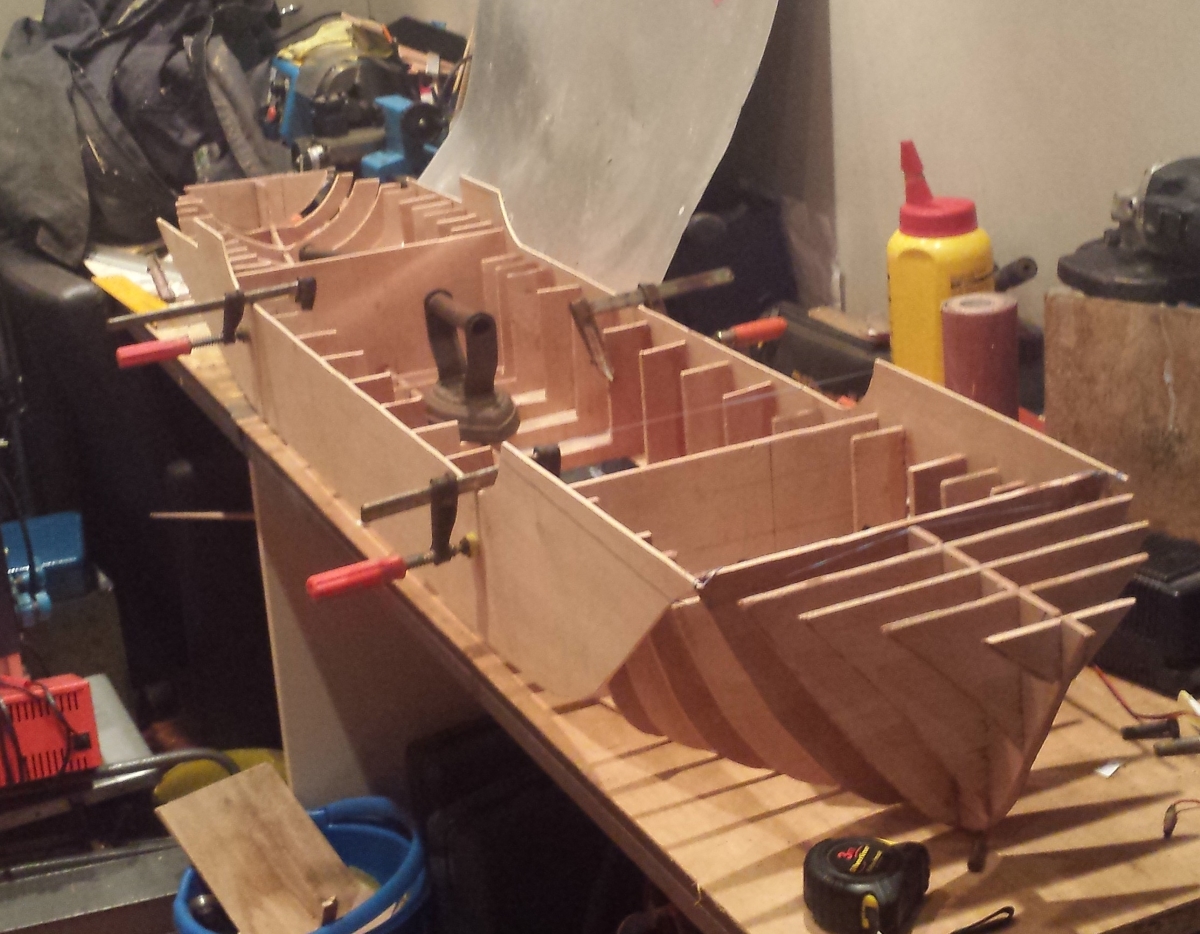

Vandaag begonnen met opzetten van de spanten.
Valt nog niet mee om dat allemaal mooi haaks te krijgen.


Sommige spanten lijken uit lijn te staan maar na het nameten blijkt alles tot nog toe recht te staan.
Beide ruimschotten staan ook al, ruimte voor het voorste schot word voor de kraan gebruikt.
Toch zal ik hier ook een soort ruim van maken voor wanneer ik is zonder kraan wil varen.

Doordat ik momenteel geveld ben door de hitte in ons land toch nog verder kunnen werken aan het schip.
Inmiddels heb de zij beplating dekken en latjes op de spanten gelijmd.

Zij beplating erop zodat schip niet meer krom gaat trekken bij het buigen van de latjes.

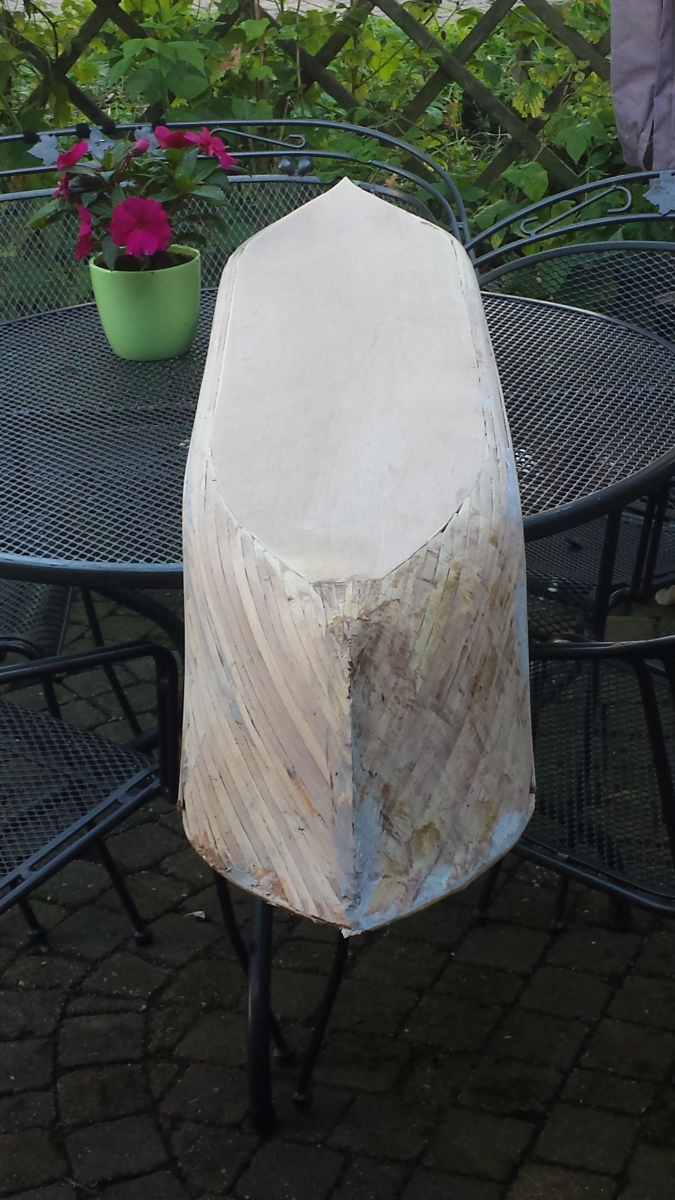

Vervolgens kop en kont voorzien van latjes.
En op een paar kleine plekjes wat plamuur waar de latjes niet mooi aansluiten op elkaar.



Nu ga ik het geheel vastklemmen op de werkbank en zal ik de binnenzijden van het schip geheel in de hars gaan zetten zodat alles goed aan elkaar zit en water vast word.
Daarna zal ik de romp gaan schuren.

Beste leden,

De afgelopen tijd weer bezig geweest met dit project.
Zo heb ik een aantal maanden geleden de boel geschuurd en voorzien van keperdoek met polyester.
En heel het schip van binnen in de hars gezet.
Vervolgens de boel een maand op de plank gezet om alles uit te laten harden.

Daarna heb ik het scheepje voor het eerst water laten voelen.(Jha ik kon niet langer wachten.)
Al snel bleek dat de boegschroef lek was.
Deze bleek een kapotte o ring te hebben.
Na deze vervangen te hebben de boel in het water gelegen en na een min of 10 alles overdreven geballast.

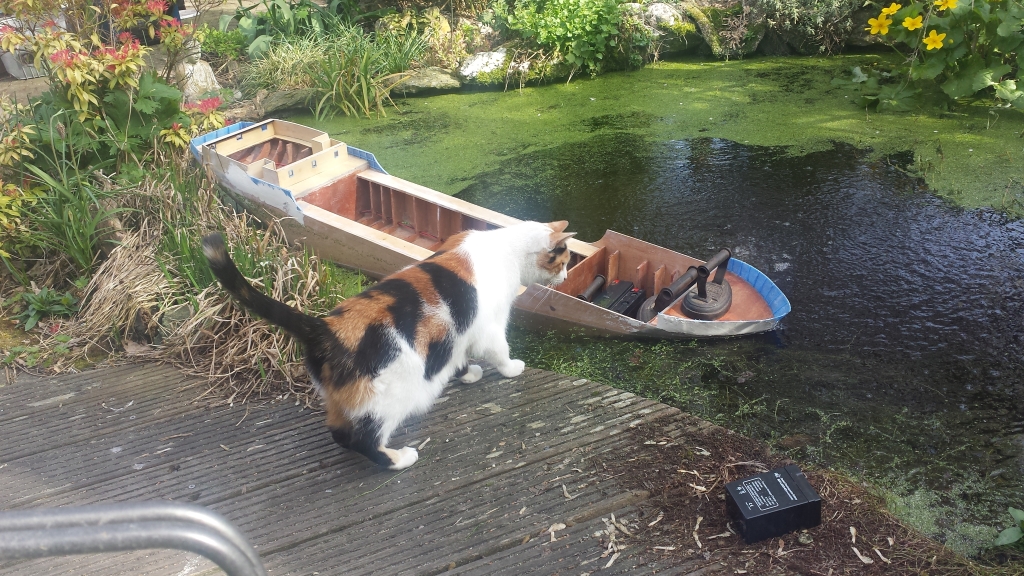

Na een inspectie van de Kat bleek alles na een uur nog water dicht.
watertest

watertest

Lekage test

Vervolgens heb ik het schip voorzien van een 2e laag keperdoek en nog een laatste laag polyester hars.
Het schip weer terug de kast in om alles te laten uitharden.

Afgelopen week heb ik het schip weer gepakt en zo glad mogelijk geschuurd zonder door de toplaag te gaan.
Daarna alles in de primer gespoten en weer licht geschuurd.
Dit heb ik de afgelopen dagen herhaald.

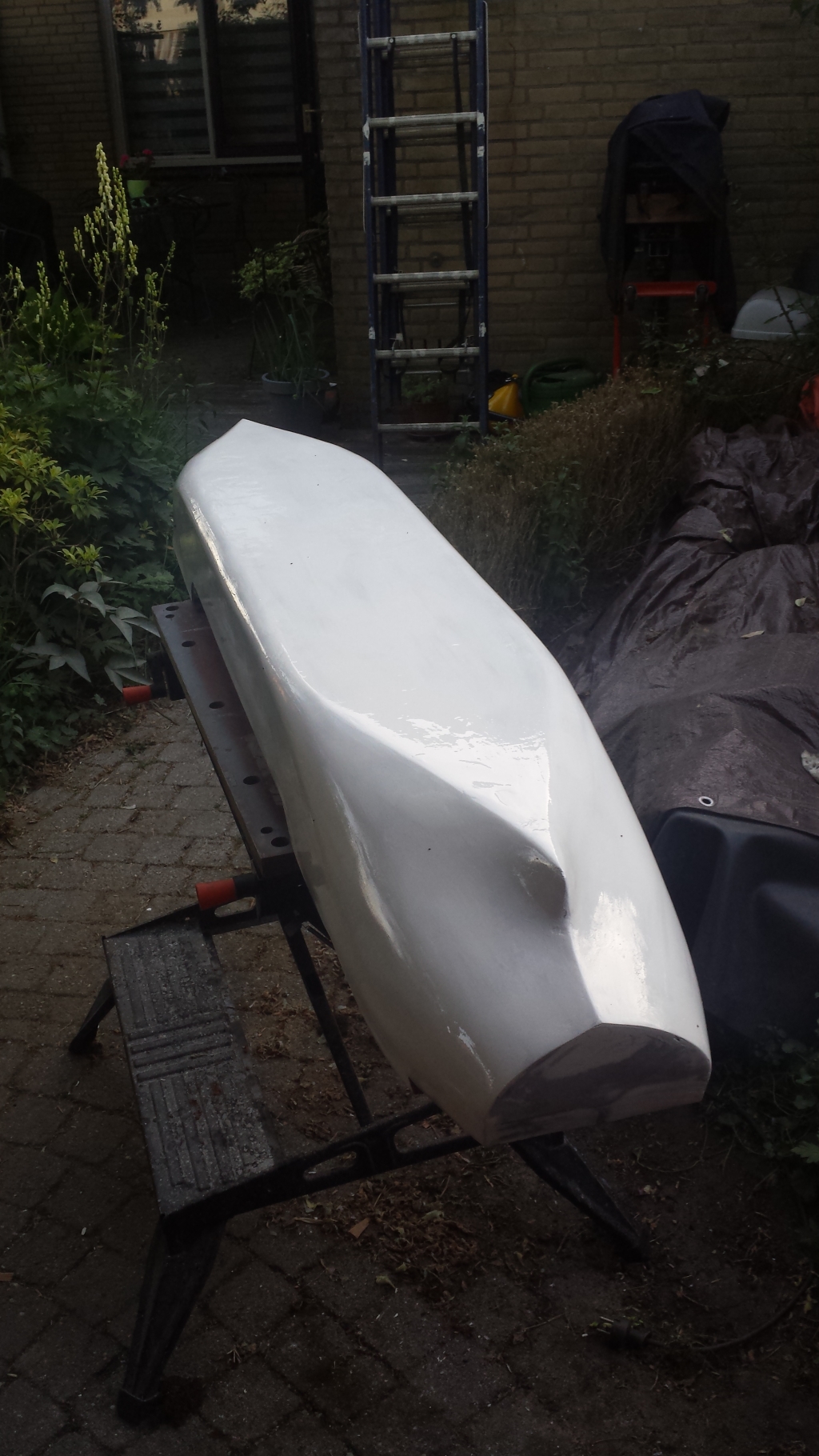

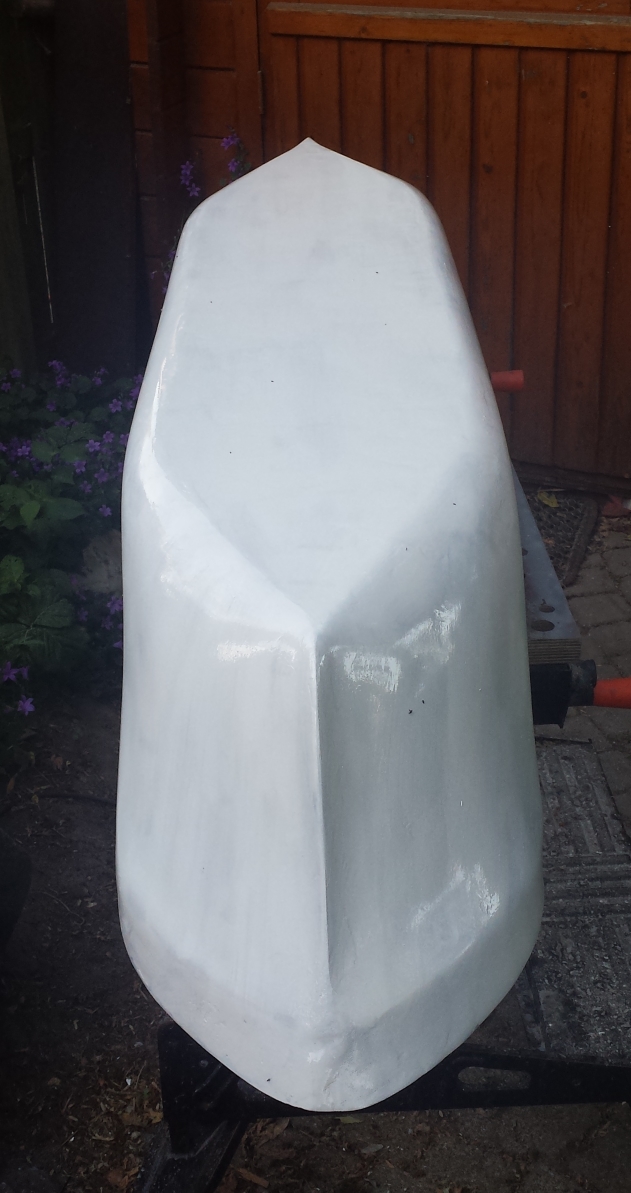

Momenteel ziet het schip er zo uit:
2

2

plamuur
Stukje boeing in de kop word nog verwijderd om hier een kunststof stuk in te plaatsen.
1

1

plamuur

Op een paar kleine putjes na is alles strak.

Ik ben er nog niet uit of ik het schip een enkele of dubbele schroef ga geven.
Gelukkig kan het achter schip beide opties huisvesten.

Tot ik hier over uit ben zal ik verder gaan met de accommodatie en het voordek waar de kraan op gaat komen.

Persoonlijk zou ik niet teveel van het boeing weg nemen, het is lekker sterk nu.
Gewoon de foutjes weg schuren en schilderen

Vandaag weer lekker stukje vooruit gegaan.
Boegschroef ruimte in de verf gezet.
Ook ben ik begonnen aan de accommodatie.

Later op de dag kraan dek erin gelijmd en ben ik begonnen aan het ruim.
Ruim

Ruim

Ruim en kraandek geinstaleerd

Beste leden,
Inmiddels ben ik weer stukje verder met de bouw.

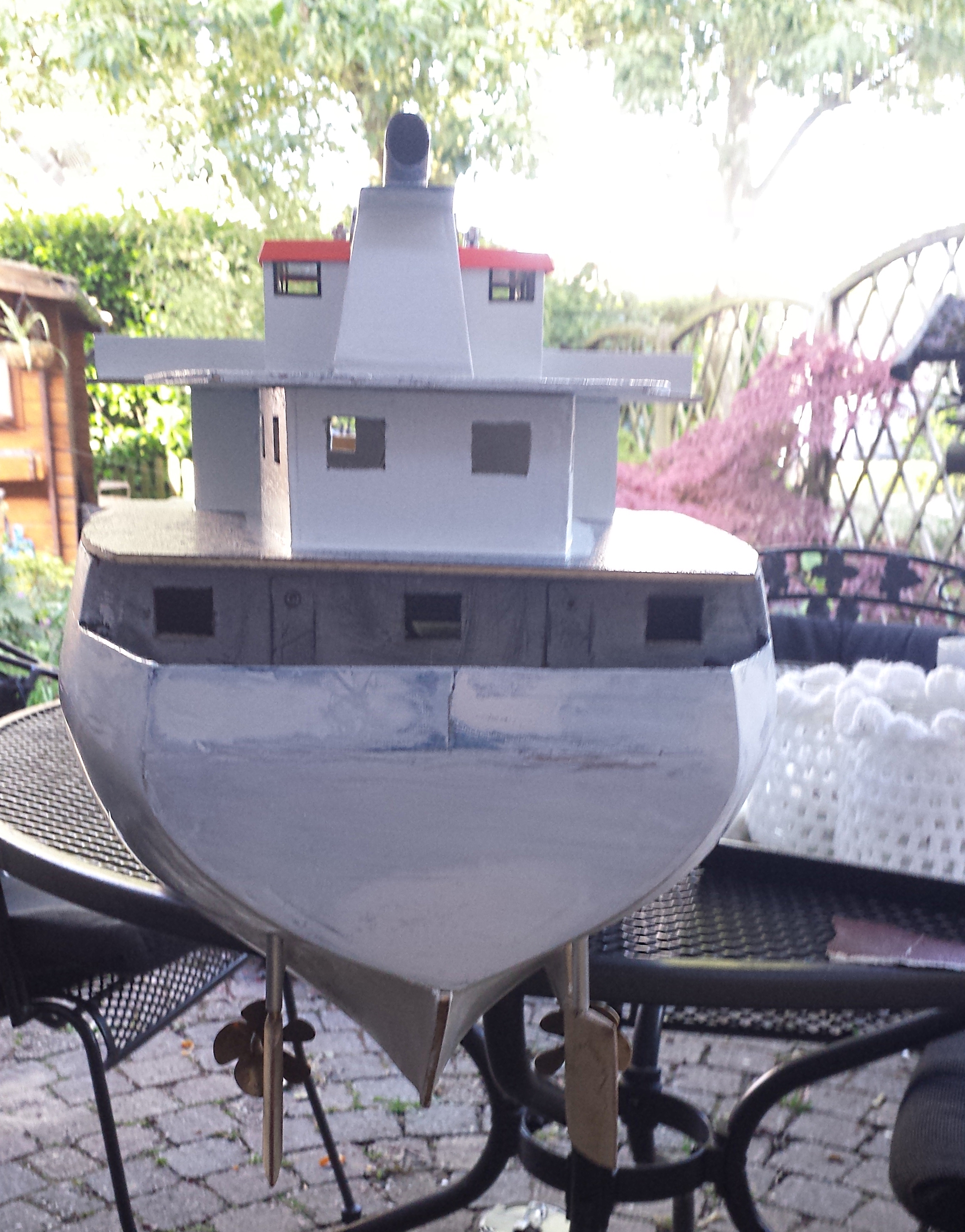

Zo heb ik het achterschip voorzien van 2 tal schroefassen en roeren.
schroeven

schroeven

15/6/17

Voor de rest ben ik druk bezig geweest met het ruim te verstevigen en heb dit dan ook voorzien van damwand profiel.
En heb ik nog een aantal kleine dingetjes gedaan en vervolgens het dek en de accommodatie in de grond gezet.
voor

voor

15/6/17
achter

achter

15/6/17

Het begint nu een schip te lijken en de ideeën stromen alweer lekker binnen hoe en wat ik er allemaal op wil hebben.

Ik ben blij dat je in het verleden besloten hebt dit schip opnieuw te bouwen.
Wat je momenteel laat zien ziet er prachtig uit.
succes met de afwerking, Marc

Zo na lange tijd dan maar is verder gegaan aan het schip.
Er lijkt niet veel gebeurt maar heb er toch aardig wat aan gedaan.
2018-20-06

2018-20-06


Ik heb het onderwater schip geschuurd en op paar deukjes na glad. (Misschien wel iets te strak naar mijn zin).
Vervolgens in de lak gezet.
Ook zijn de patrijspoortjes gedraaid en heb ik de gaatjes ervoor in de romp geboord.
Nu ben ik opzoek naar tips om een glas look te maken in die patrijspoortjes.
Ik zat zelf te denken aan een hars die niet verkleurd maar ja welke?

Momenteel ben ik voornamelijk bezig met de machinekamers te voorzien van alle elektronica.
Ik wil dit zo maken dat ik alle regelaars en aansturing er gemakkelijk uit kan halen zodat ik het ook kan gebruiken in een eventueel toekomstig project.

Eric fijn dat je weer verder wxerkt aan dit prachtige schip.
Als je de patrijspoorten zelf gedraaid hebt kan je toch ook uit plexi glas de raampjes draaien. ( vierkantjes zagen , 2 extra, deze allemaal samen klemmen tussen 2 punten en dan rustig aan rond draaien. )
of anders, neem gewoon epoxy om de patrijspoorten te vullen , ze worden wel wat geel na verloop van tijd maar dat merk je enkel als je er een lamp achter zet.
vgr Marc

Dat wordt een prachtig schip Eric.
Voor mijn Ebba Victor had ik ook patrijspoorten zonder glas er in en waarvoor ik van alles geprobeerd en bedacht heb om het glas zelf te maken.
Een clubgenoot met een Stepcraft freesmachine heeft ze uiteindelijk voor mij uit een stukje lexan plaat gesneden.
Misschien heb je zelf ook zo iemand in je omgeving?
Groet, Bert

Eric Boogaard zei:
Zo na lange tijd dan maar is verder gegaan aan het schip.
Er lijkt niet veel gebeurt maar heb er toch aardig wat aan gedaan.
2018-20-06

2018-20-06


Ik heb het onderwater schip geschuurd en op paar deukjes na glad. (Misschien wel iets te strak naar mijn zin).
Vervolgens in de lak gezet.
Ook zijn de patrijspoortjes gedraaid en heb ik de gaatjes ervoor in de romp geboord.
Nu ben ik opzoek naar tips om een glas look te maken in die patrijspoortjes.
Ik zat zelf te denken aan een hars die niet verkleurd maar ja welke?

Momenteel ben ik voornamelijk bezig met de machinekamers te voorzien van alle elektronica.
Ik wil dit zo maken dat ik alle regelaars en aansturing er gemakkelijk uit kan halen zodat ik het ook kan gebruiken in een eventueel toekomstig project.
Klik om te vergroten...
Beste Eric , ik heb voor de kleinere ramen hema 2 comp epoxy lijm gebruikt aanbrengen met een prikkertje niet teveel gelijk aanmaken .
verkleurd niet bij de 7 provinciën zit er al 7 jaar in nog niet verkleurd . bij de furie met haar grote ramen ging het goed met epoxy hars of het verkleurd nog geen enkel idee .
ik heb er rompen mee vol gegoten wat volgens mij glashelder blijft echter is dit slecht te zien in een houten romp.

Bedankt voor de tips.

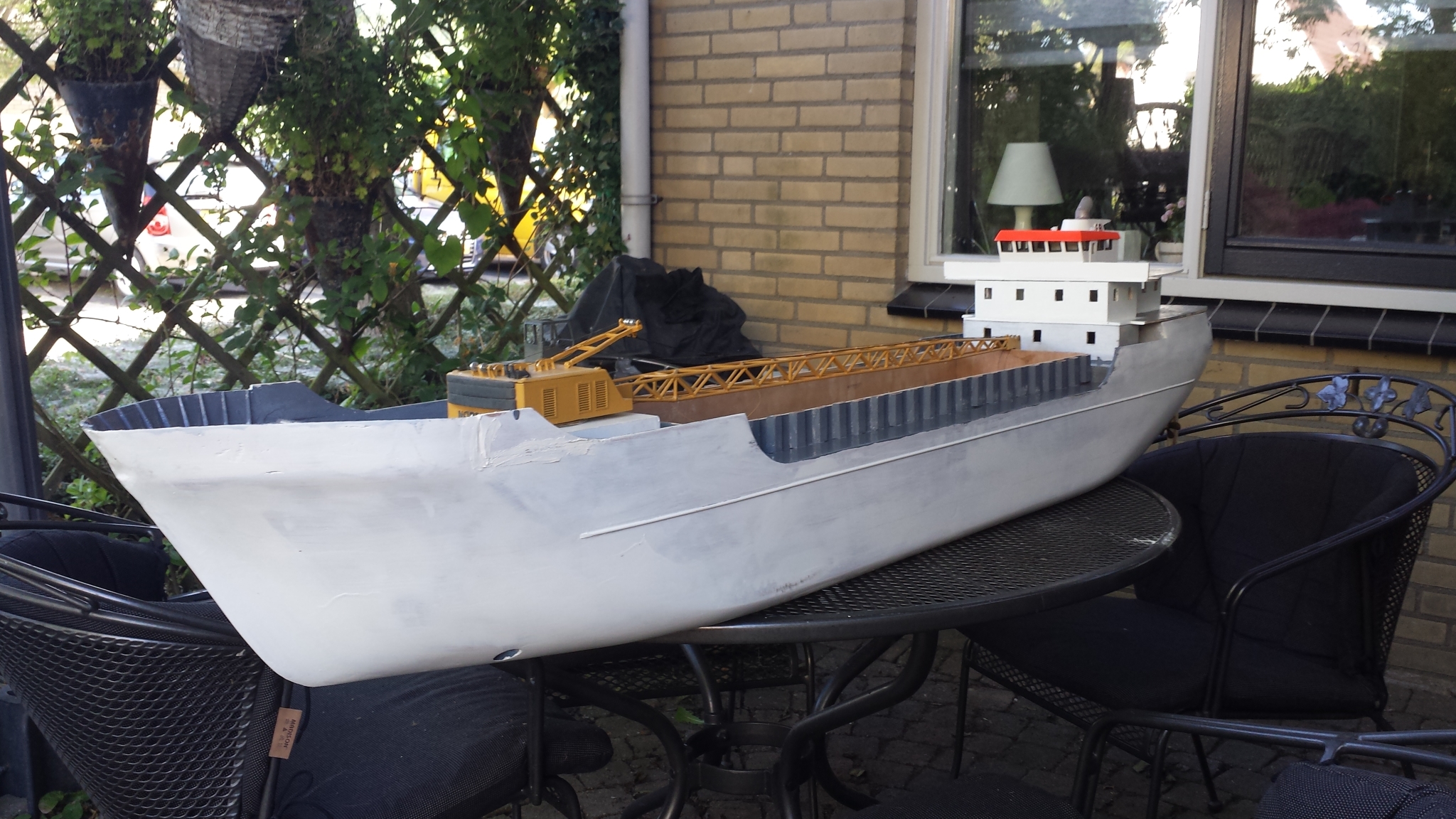

Afgelopen dagen heb ik het schip in de eerste verflaag gezet om beetje idee te krijgen van het gaat worden.
Ook de motoren uitgelijnd en nog wat kleine zaken veranderd.

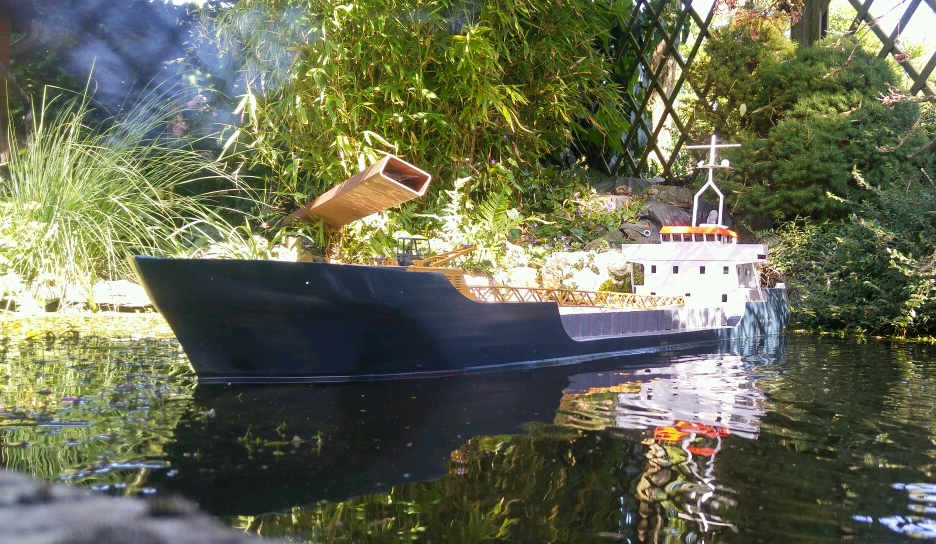

Vandaag het scheepje maar is in het water gelaten en alle elektronica met accus op zijn plek gezet.
Dit gaf een mooie diepgang om te varen en schroeven slaan geen lucht bij vol gebruik.
Daarna de boel afgeladen tot aan het merk.

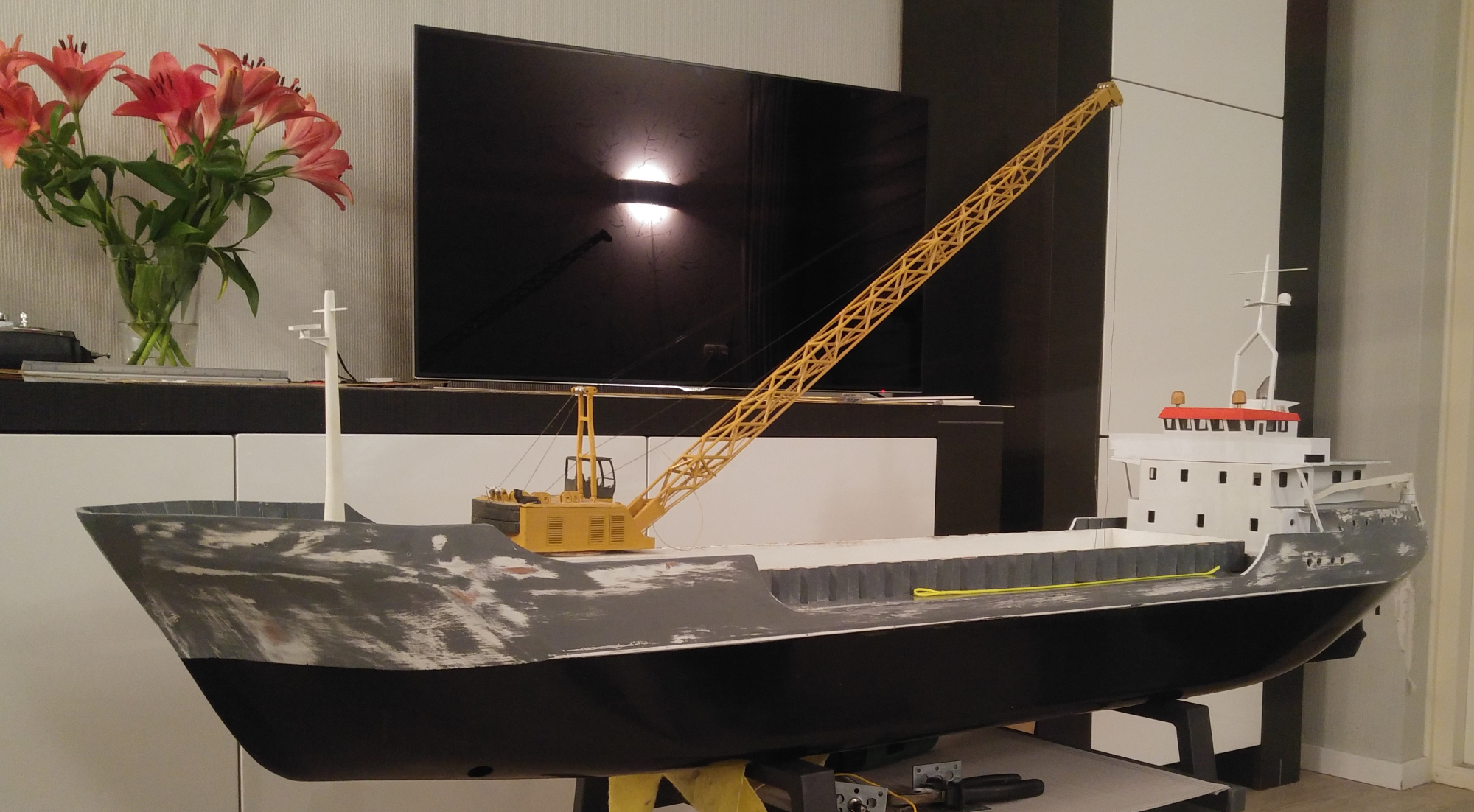

Dat gaf dit beeld.



Totaal gewicht 44.2kg afgeladen
Leeg schip met elektronica 17.2kg
Dus laad vermogen van 27kg
Voor de schippers onder ons, ik kom uit op een blok coëfficiënt van 0.72 na wat rekenen.

Aantal dingen lijken scheef en krom op de foto maar dit is niet zo.

Heb je inmiddels al het "glas" in je patrijspoorten zitten?
Zelf heb ik bij mijn ZZ gebruik gemaakt van holpijpjes om de ruitjes te maken.
De uitdaging is dan nog we hoe je de plastic ruitjes tegen de metalen patrijspoorten aan lijmt, was bij mij makkelijker omdat de patrijspoorten van plastic zijn.

Groet,
Mathieu

Ik heb nog geen glas, wil dan ook eerst met 2 componenten lijm proberen al ben ik nog opzoek naar een ondergrond waar het niet aan plakt.
Met een holpijpje had ik idd ook al aan gedacht.

Of zie dat je een goede slager vindt. Goed in die zin dan je hem een paar tussenlegcellofaantjes voor broodbeleg kunt vragen. Als je dan vertelt waar je het voor nodig hebt is de verbazing groot en krijg je er meestal wel een paar (gratis). Plastic zakje werkt ook goed, evenals plastic verpakkingsmateriaal. Gewoon even de goede bril opzetten en dan zie je dat dat er een overvloed van die dingen door je handen gaat. Succes ermee! Gr. Klaas.

inmiddels glas in de patrijspoortjes gemaakt met 2 componenten lijm.
Na wat klootte met een ondergrond waar de lijm niet op hecht kwam ik uit op een blok teflon.

Er zitten helaas wat belletjes in maar dit is niet te zien als ze in het schip zitten.

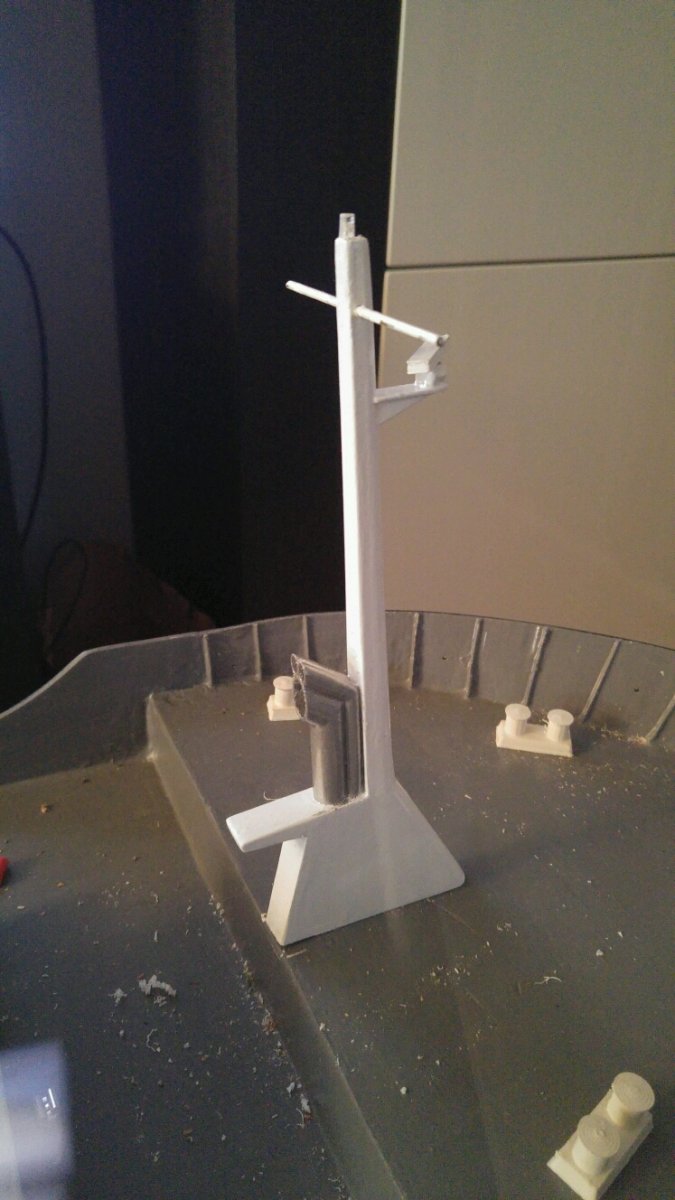

Ook heb ik de voormast afgewerkt deze staat nu op de uitlaat.

Ook alvast wat proef bolders gemaakt om te kijken of alles gaat passen op het voordek.
Ondanks dat het zon groot dek is toch al vrij weinig ruimeten over voor de lieren.

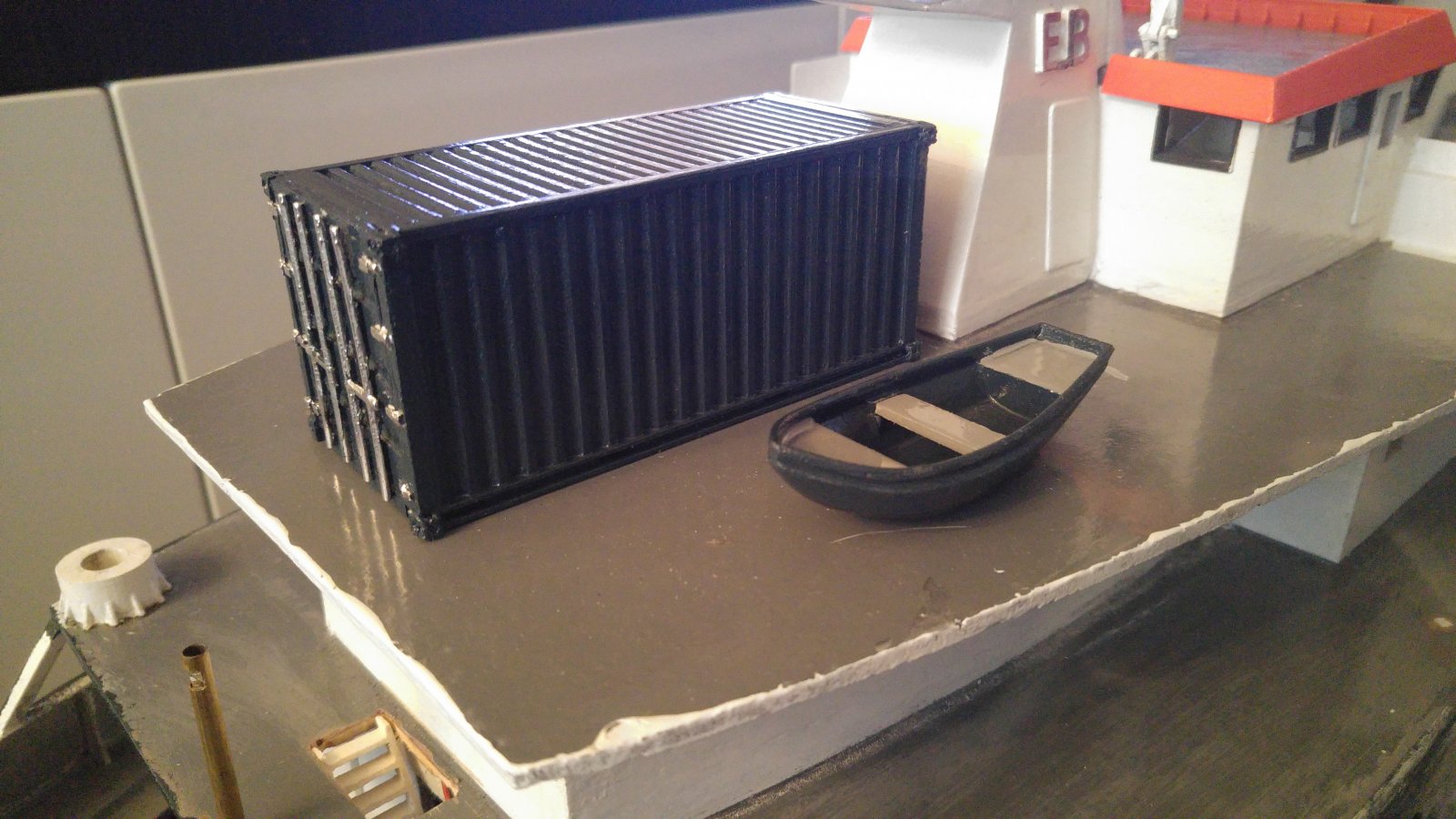

Als laatste heb ik nog een werk roeibootje en materialen container gemaakt.
Deze komen ergens voor de kraan te staan op het dek.
