Compass 7HV

Compass 7HV vandaag ontvangen

even snel wat foto's geschoten dus let niet op kwaliteit ...

Eerste indrukken :

• robuust gebouwd (had misschien wat lichter gemogen ?)
• netjes afgewerkt

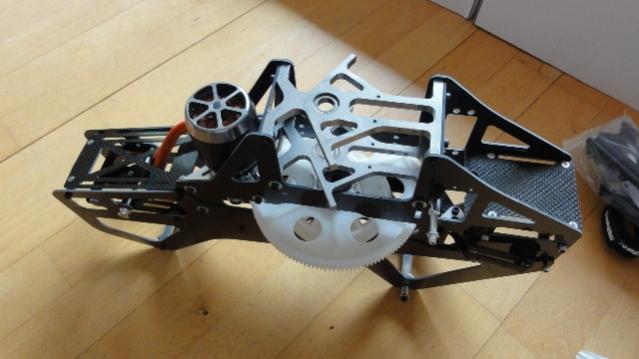

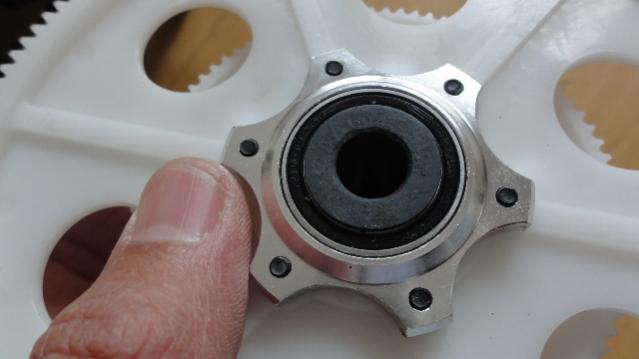

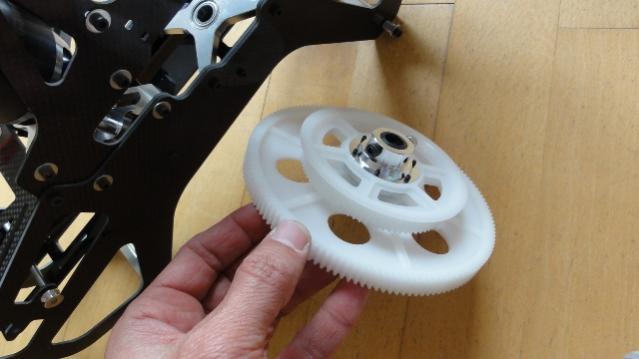

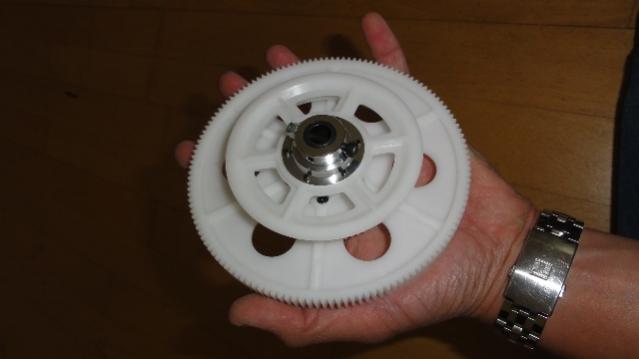

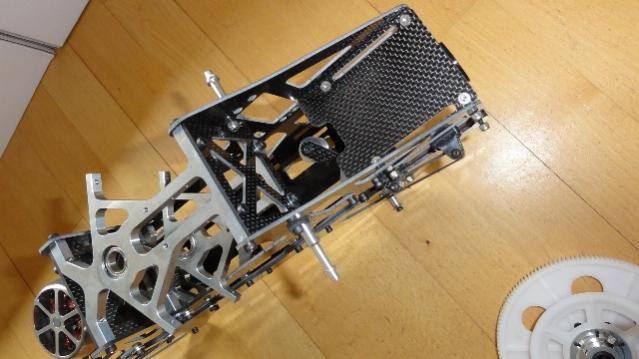

• enorm hoofdtandwiel

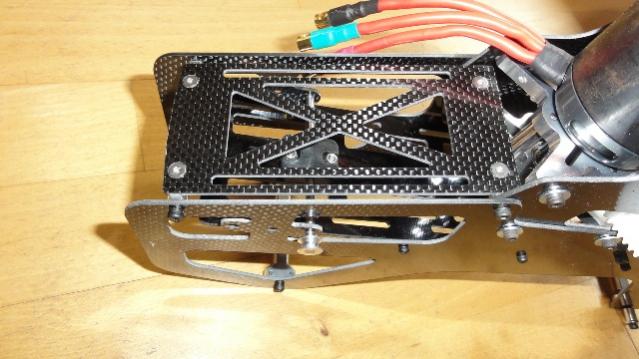

• handig accuwissel schuif

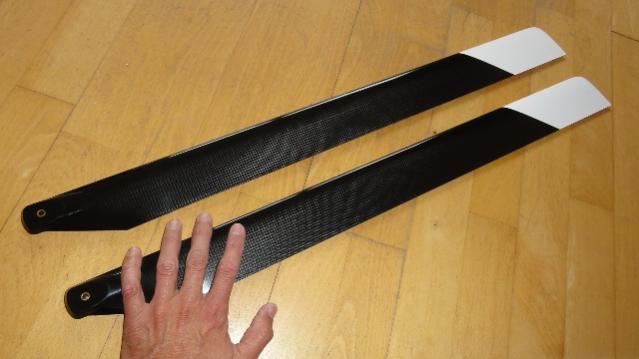

• mainblades erg mooi maar lijken zwaar (?)

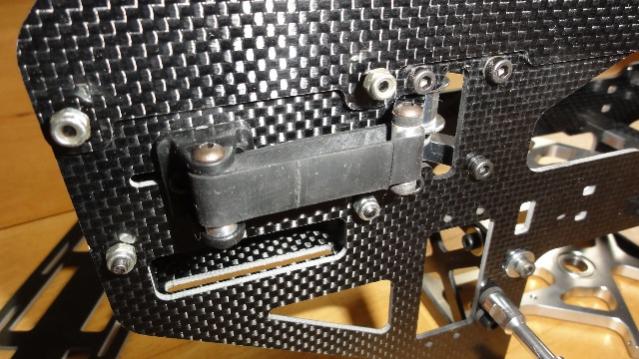

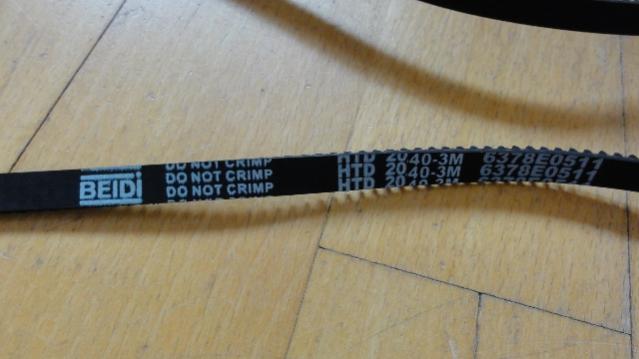

• mooi veerspansysteem voor riem

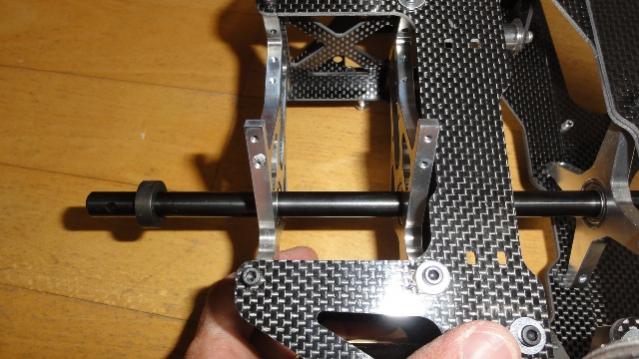

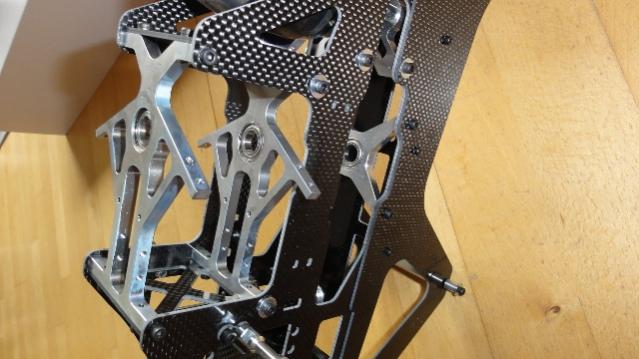

• onderste bevestiging voor servomontage kan verschoven worden voor verschillende maat servo's

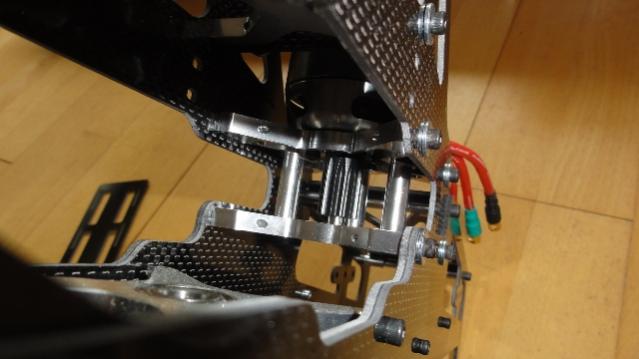

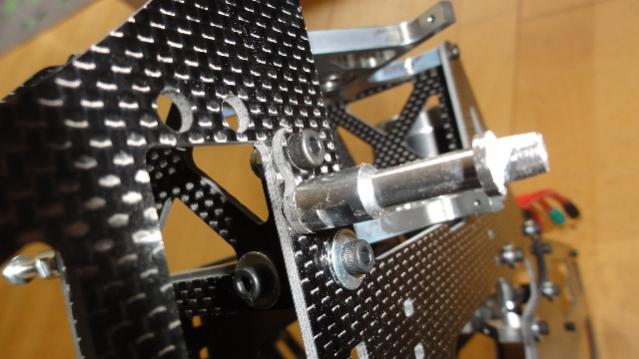

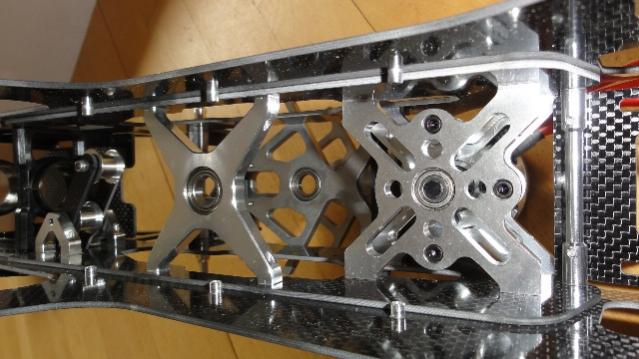

• robuust motortegenlager

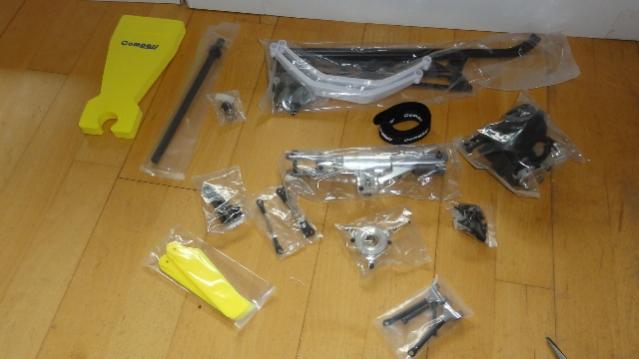

• weinig onderdelen

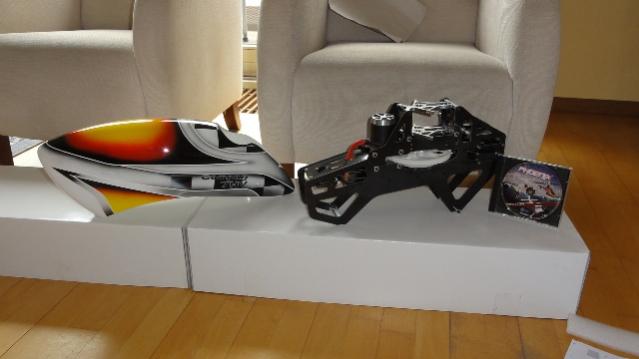

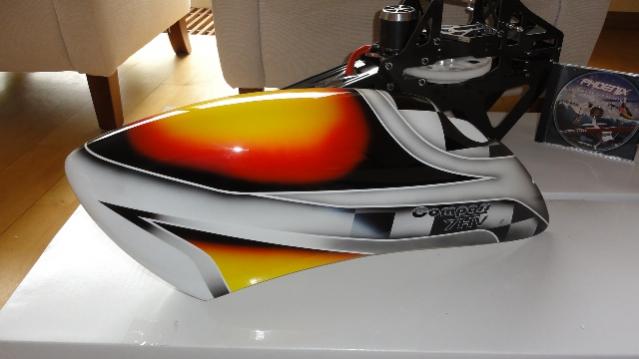

• canopy netjes gespoten maar erg slap
• canopy erg groot
• breekboutjes voor canopyhouders

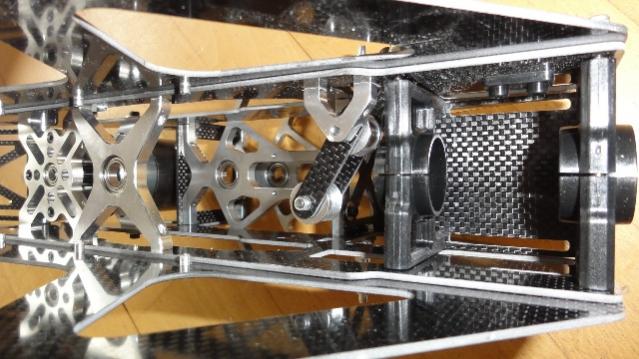

• genoeg ruimte voor elektronika

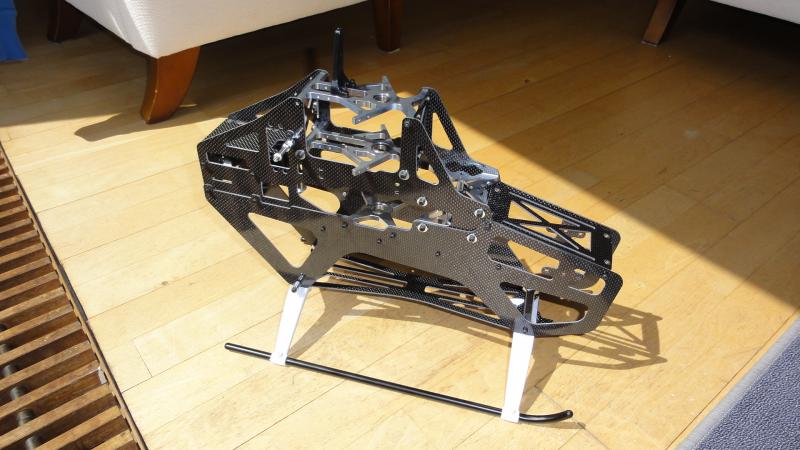

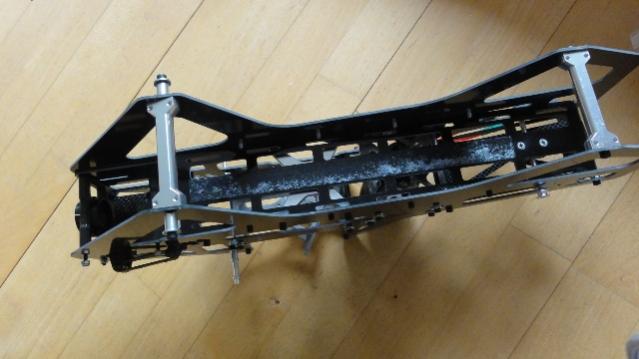

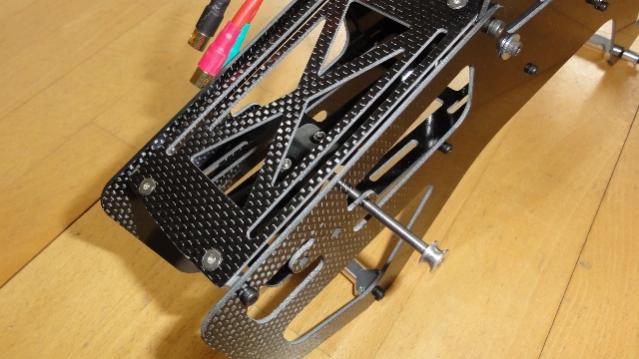

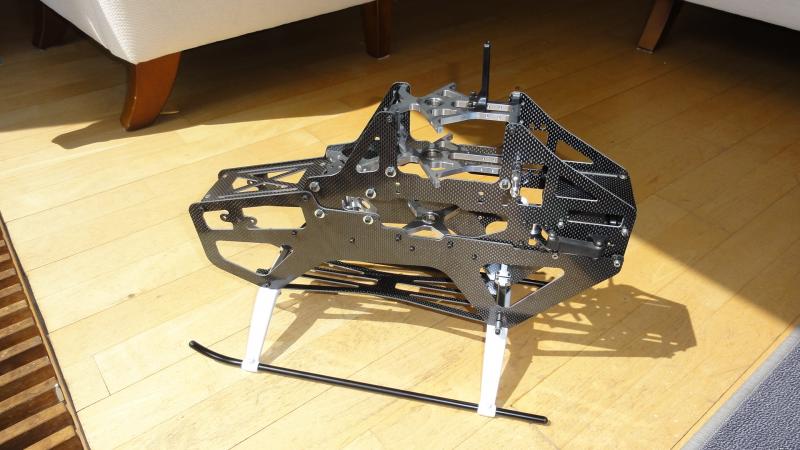

• frame erg breed

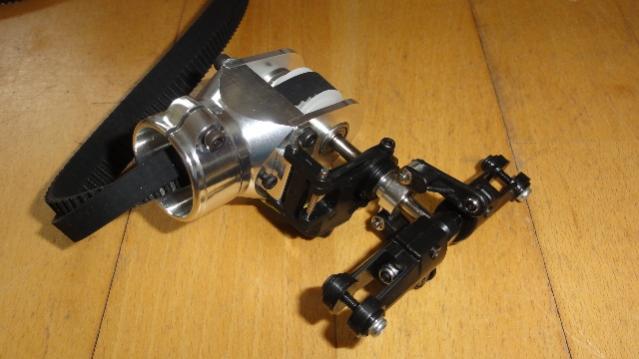

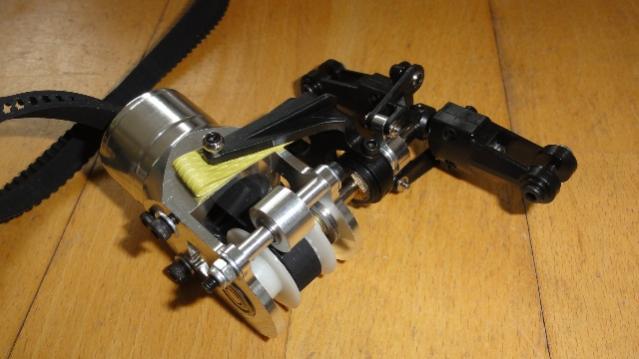

• staarthuis netjes afgewerkt en spelingvrij

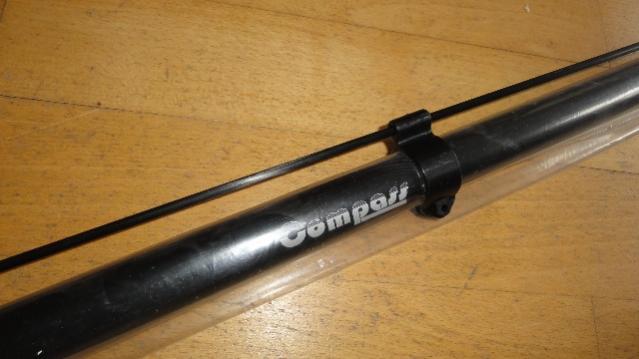

• grote diameter staartbuis

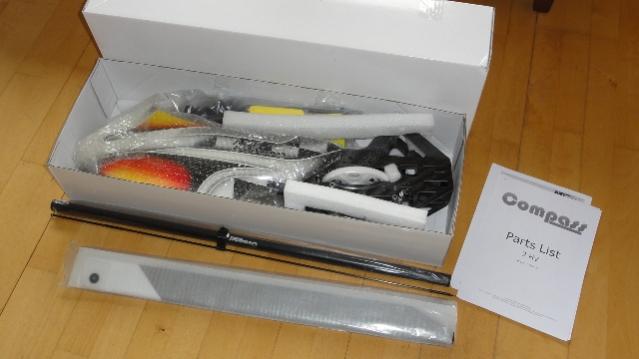

• bouwbeschrijving beknopt maar wordt ge-update

Bouw zal volgen

Bas



zeer mooi, ben benieuwd



Even opletten !!! Ik had ook pech

http://www.rc-heli.de/board/showthread.php?p=1664637#post1664637

Bitte lesen! - Wichtig!

Leider kam es bei 2 Motoren der bereits ausgelieferten Compass 7HV Baukästen zu einem Statorschluss der zu einem Ausfall des Regler und/oder der Elektronik führen kann.

Um Euren Motor zu überprüfen braucht Ihr ein Multimeter oder einen Durchgangsprüfer, trennt die Steckverbindungen vom Motor zum Regler, stellt Euer Multimeter auf Durchgangsprüfung oder Widerstandsmessung und messt von jedem Motorstecker zur Motorwelle, Motorplatte und Motorglocke, es darf kein Durchgang bestehen! Sollte der Motor einen Statorschluss haben, nehmt ihn auf keinen Fall in Betrieb und wendet Euch an: customer.service@mttec.de

Wir arbeiten bereits auf hochtouren an diesem Problem und werden Euch im Fall eines Defekts natürlich einen neuen Motor zukommen lassen.

Hier ein Video das einen Statorschluss und die Messung zeigt:

[media=youtube]JaJBdXrURfk[/media]


Vielen Dank für das Verständnis,

Team Compass Model/MTTEC



Prachtige heli Bas! Het hoofdtandwiel is idd mooi van formaat.
Dank hiervoor:


Misschien nog een klein verzoekje, weet je ook wat de diameter is van de staartbuis?
En hoe is het formaat geschat naast bijvoorbeeld een Rex700 of een Logo 600SE?
Succes en héél véél plezier met de "bouw". Eentje om te volgen!


Vriendelijke groeten,
Aldert



buiten D = 25mm
binnen D = 24 mm
lengte = 800mm



Helaas geeft deze test nog geen garantie dat de motor probleemloos zal lopen: er bestaat altijd nog de kans op doorslag. Dat is wel minder erg dan een sluiting maar de heli kan nog steeds uit de lucht vallen...
Een doorslagmeting (bij voorkeur 1000V) is dus het beste, maar kan eigenlijk ook pas echt goed gedaan worden als je motor uit elkaar ligt en je de hele stator kan aftasten met de meetstift.



mooei heli, ben benieuwd hier, dit ga ik zeker volgen...

stond het frame al voor een gedeelte in mekaar, of had je dat zelf al gedaan?

groetjes



ziet er goed uit Bas!

Neem je hem komend weekend mee naar Venlo om te showen?

Gr. Remie



Dat wou ik net vragen ;-) (ook zondag..)

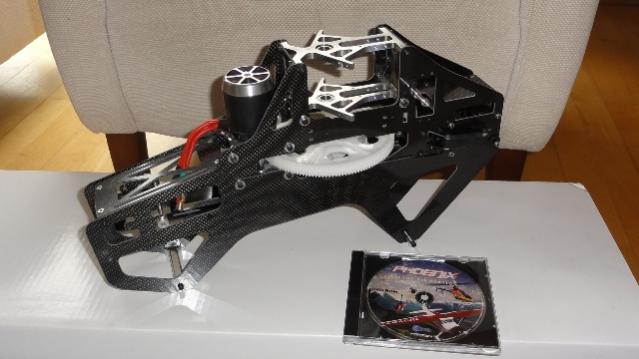

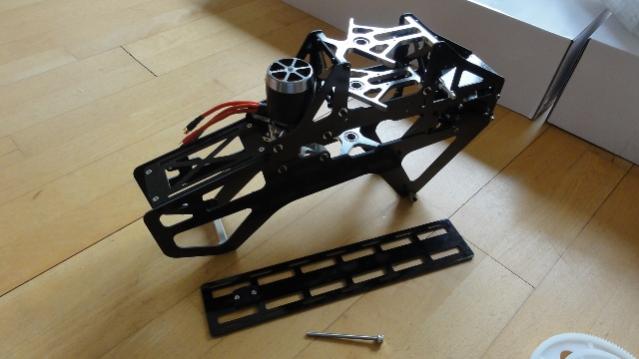

Frame zit grotendeels al in elkaar, net als bij de 6HV, maar ik heb alles gedemonteerd voor controle op locktite. Alles bleek goed 'ge-locktite' maar beter controleren dan achteraf spijt hebben. De meeste boutjes zitten helaas erg (te) strak aangedraaid, bij het eruit draaien heb ik 1 inbus dol gedraaid maar kreeg ik gelukkig nog los met een tang ... (is reeds doorgegeven aan compass)
Blad-as moet nog wel gedaan worden, dit geeft compass expliciet aan om zelf nog te doen.

Zaterdag zal ik hem wel meenemen, verder bouwen lukt niet maar maakt ook niet uit, 't is maar even voor de show ...
zondag ben ik er niet

Bas



waarom leveren ze het frame dan geassembleerd als je toch hem zelf demonteert om hun werk te controleren?

Verder vind ik het een prachtige machine. Ben benieuwd naar je verdere ervaringen.



ik controleer het liever dan dat er achteraf een boutje uitvliegt ... maar dat moet een ieder voor zich weten natuurlijk



Set-up had ik nog niet genoemd en wordt :

Swash : JR DS 8717
Staart : JR DS 8900G
ESC : Hobbywing 120A HV / YGE 120HV
Motor : compass C5032-570 / scorpion HKIII 4035-560
Fbl : V-stabi 5.1
Mainbl. : compass 700mm
Tailbl. : compass standard / KBDD 104mm
BEC: WR superbec
Lipos : 12s 5000mAh 45C/90C Nanotech
Rec. : Jeti R8 , 2.4G



Kan je voor de motor niet beter een 5020 nemen? 10 polen, meer kracht en loopt lichter.



Goed idee, en dan custom wikkeling erop



wilde ik ook maar past helaas niet tussen het frame, dat is namelijk 50mm breed ...



Mooi heli Bas !

Zit alleen geen flybar op

:wink::wink:

Dat gaat wel knallen in de 3D wedstrijden.

Mooie setup, goeie spullen ! Is die Hobbywing een bewuste keuze ?

gr,

Rob



Dat meen je niet, dat wordt op zoek naar een andere scorpion want wil zeker 10 polig en custom

@_dekker kan ik geen hk-4530 kit laten maken door scorpion. of doen ze geen requests?

@Roak wat is een flybar :O



LOL !!

Nou dat zal ik je vertellen,.............,kijk hier:

[URL=" - ‪Flybar 800 Flip Variations‬‏[/URL]
[URL=" - ‪flybar‬‏[/URL]

Full 3D !

gr,
Rob
