Cylinder probleem

Discussie in 'Stoom techniek' gestart door Appie Kuipers, 21 jun 2020.

  1. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Hooi, ik heb een probleem met mijn gebruikte aangekochte stoommachine voor in een boot.
    Cylinder lekt enorm, t’is staal op staal waar. Nu mijn vraag, moet het span veertje strak aangedraaid worden?, zodat het misschien minder lekt, maar draaid alles dan niet te zwaar?
    Ik hoop mijn warrige vraag toch duidelijk is. Bedankt, Appie (foto volgt)

  2. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226

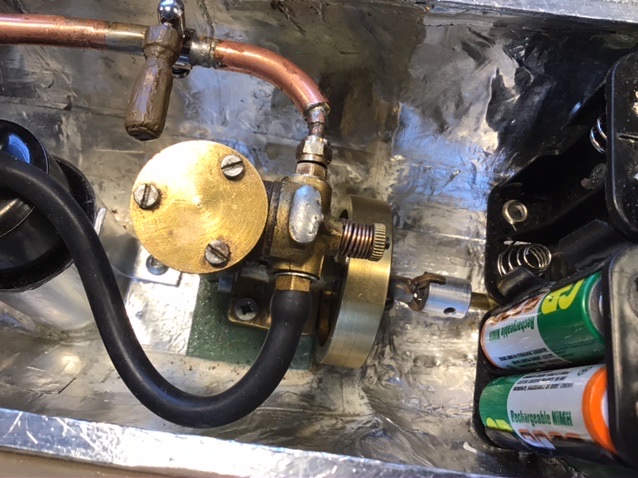

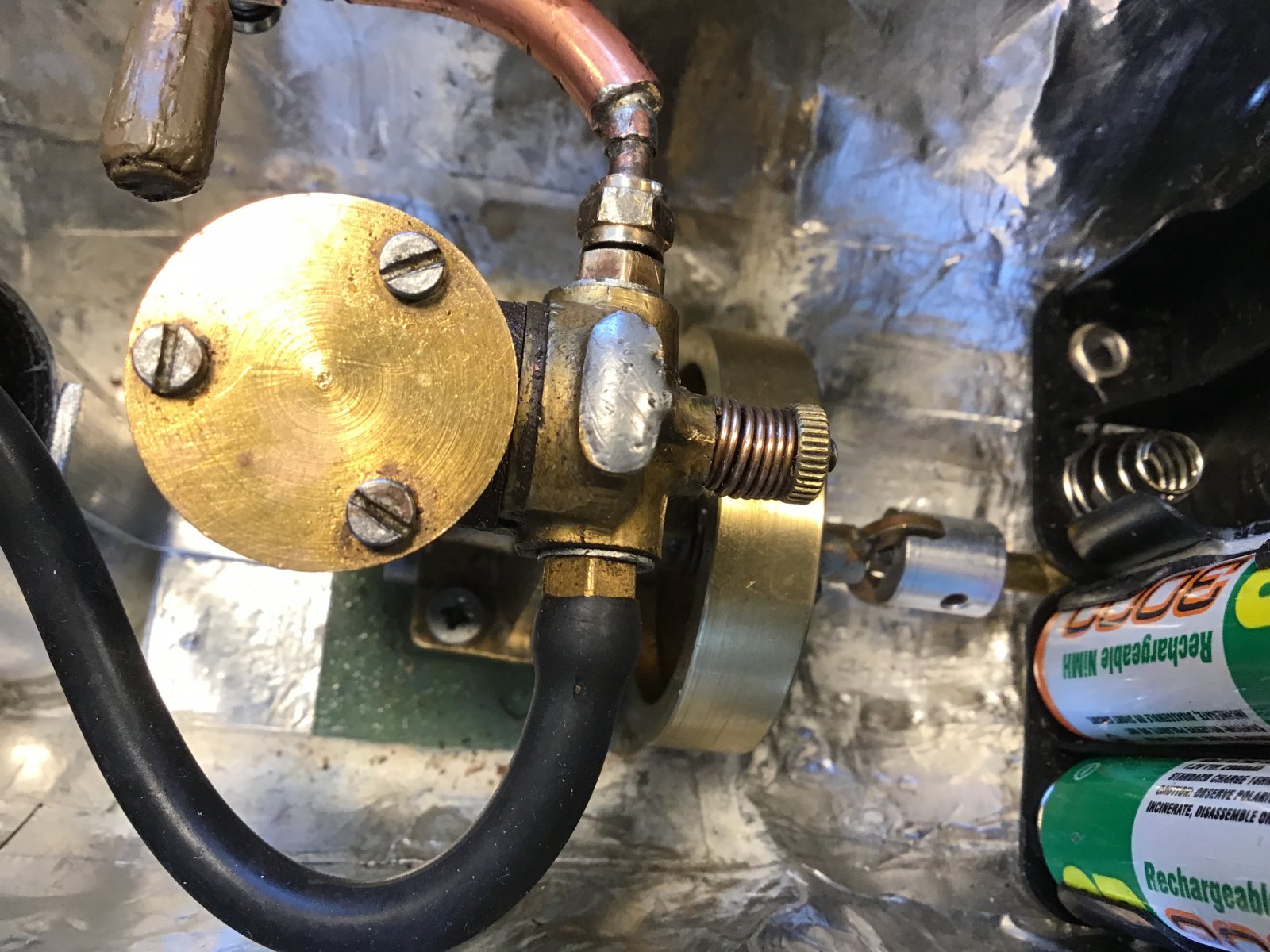

    Bijgevoegde bestanden:

  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Appie,

    De soldering die er aan hangt ziet er indrukwekkend uit.
    Die is lekvrij?


    Nu,
    Het veertje is al helemaal aangepeerd.
    Kun je een foto maken in losse toestand.
    Allicht is hier iemand die dan raad weet.

    Veel modelbouwplezier,
    Willum

  4. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Gefeliciteerd met je aankoop.
    In eerste instantie lijkt jouw machine op de machine van : https://www.modelbouwforum.nl/threads/beginner-vragen.271666/page-3#post-4060177
    Het meest voorkomend probleem is de afdichting tussen de oscillerende cilinder op de vaste spiegelkast.
    Beide zijn gemaakt in messing.
    Het probleem is, dat de beide vlakken, cilinder en spiegelkast vlak en zonder groeven moeten zijn.
    Het vlakken van de spiegel plaat is vrij eenvoudig, vlakken op een glasplaat.
    Bij de cilinder moet je eerst de vastzittende tuimelbout moeten uitdraaien. Hierna kan je deze ook vlakken.
    Indien de beide delen goed vlak zijn, dan zal de machine onder een licht aangedraaid veer draaien.
    De veerdruk is alleen voor de tegenkracht tegen de stoomdruk, die de cilinder van de spiegel wilt drukken.
    Samengevat : eerst zorgen, dat de beide vlakken goed vlak en zonder groeven zijn en dan de veer zo instellen, dat de cilinder licht beweegt en er geen stoom ontwijkt.
    Veel succes

  5. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Bedankt voor je support Stoompomp, hoe bedoel je vlakken op een glas plaat? dit met fijn polijst schuurpapier? Gr. Appie

  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Vlakken:
    Appie,

    Neem 1/4 waterproef schuurpapier.
    Neem een stuk glasplaat van ca. 4mm of dikker.
    Leg het vel schuurpapier op de glasplaat en tape het rondom vast/dicht.
    Leg het schuurpapier onder ligt stromend water.
    Maak met het te vlakken werkstuk het figuur van een "8"
    Zorg dat de druk op het werkstuk gelijkmatig is en blijft.
    Draai het schuurvel steeds tussen tijds een slag.
    Controleer of er werkstukmetaal weg is en of het werkstuk vlak en glad aan het worden is.
    Ga een stap fijner schuurpapier gebruiken en maak nog steeds achten.
    Moet het oppervlak echt blinkend glad worden ga steeds fijner papier gebruiken.

    Is het oppervlak om te beginnen erg hobbelig, begin met korrel 200.
    Ga dan door in stappen tot korrel 1000.
    Blijf water gebruiken om het slijpsel weg te spoelen.
    Spoel je niet, blijft het metaal slijpsel mee schuren.


    Succes
    Veel modelbouwplezier,
    Willum

    Stoompomp vindt dit leuk.
  7. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Bedankt beiden voor de hulp, ik ga aan de slag, Appie

  8. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Wel ik heb het zaakje uitelkaar, en inderdaad het ziet er behoorlijk krasserig uit. Maar ook kwam ik volgende tegen, waar in het echt bij een zuiger veren zitten, zat er bij dit zuigertje nog was restanten van draad. Kan ik dit zelf met een of andere sterke draad weer in orde brengen? Bedankt, zeer gewaardeerd, ben tenslotte een stoom NOOB! Gr. Appie

  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Zuiger afdichting
    Dit zou het dichtingskoord kunnen zijn gebruikt als zuigerveer.

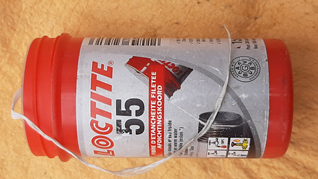

    LOCTITE® 55 Pipe Cord™
    Steam Compatibility
    Was successfully tested for steam compatiblity to 0.17 MPa. 1.5 " NPT
    Were assembled and tested at 0.17 MPa pressure @ 130 °C for 1,000 hours.
    Zo ziet de draad er uit?

    Willum

  10. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Nou nee Willem, het is (was) hele hun draad, zo iets als de dames gebruiken in naaimachine oid. Materiaal ik durf het niet te zeggen. Appie

  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    Zuiger afdichting

    Dan kan het niet anders
    dan dat de draad getwist is
    opgedraaid tot een dunne smalle lange draad.

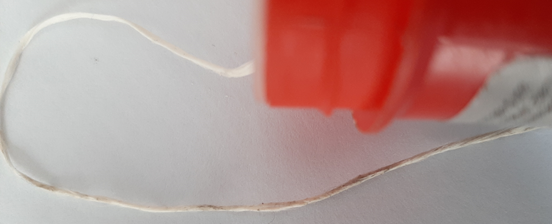

    Het onderste deel:
    Nu is het draadje opgedraaid en meet nu 0,5mm.
    Kan nog dunner.

    Willum

  12. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    OK, heb je enig idee Willum waar je dit draad kunt kopen/bestellen.

    Sorry, heb het gevonden, is overal te koop. Gr.Appie

  13. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Locale warmte techniek even gebeld, en hij denk niet dat het voor mijn doel geschikt is, is meer schroefdraad afdichting, tja?

  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    "Warmte service"

    Hij denkt?
    Wat denk jij?
    Ik denk, wij denken,
    okee.

    Je kunt ook het zelfde doen met teflontape.

    Willum

  15. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226

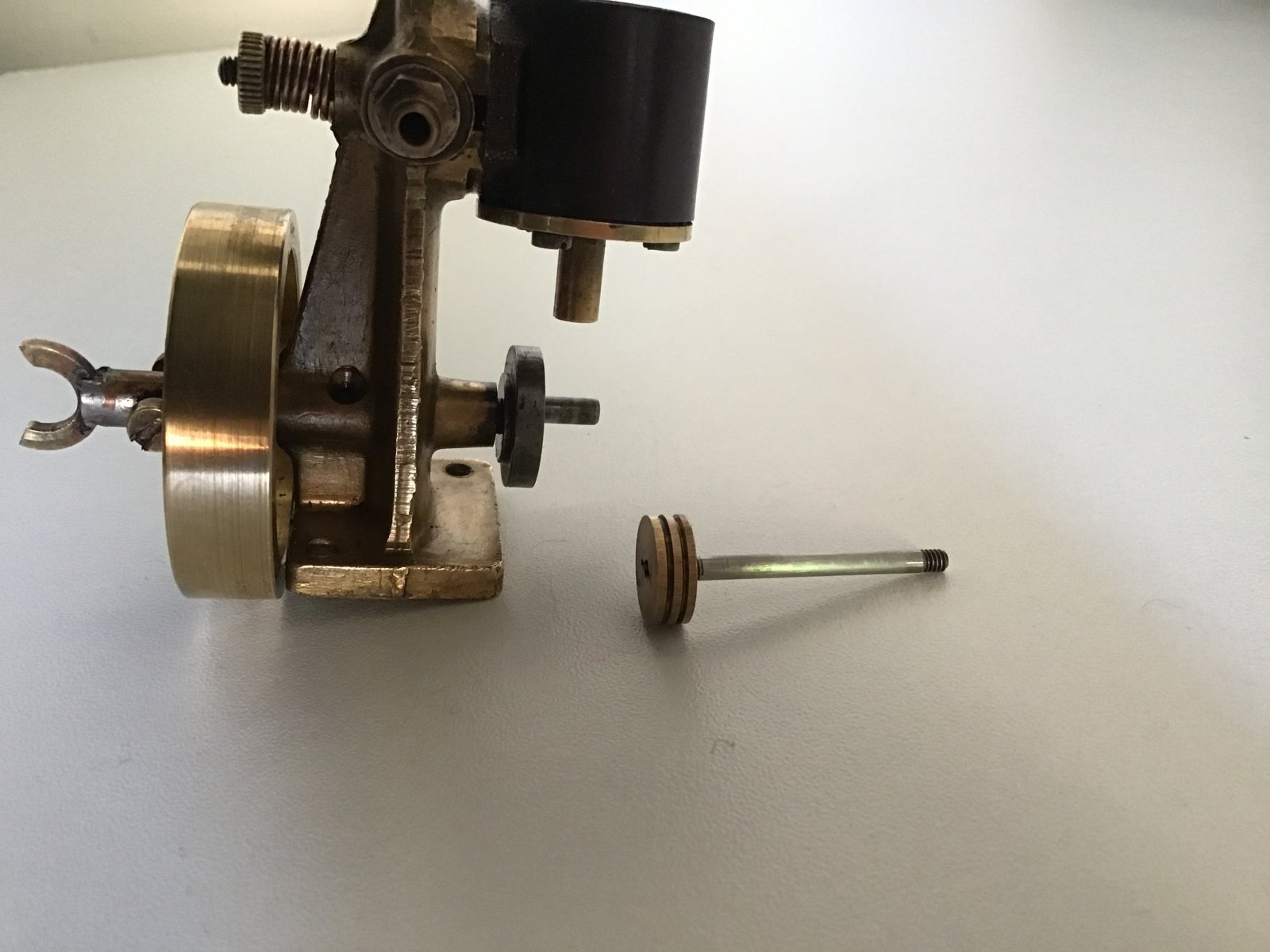

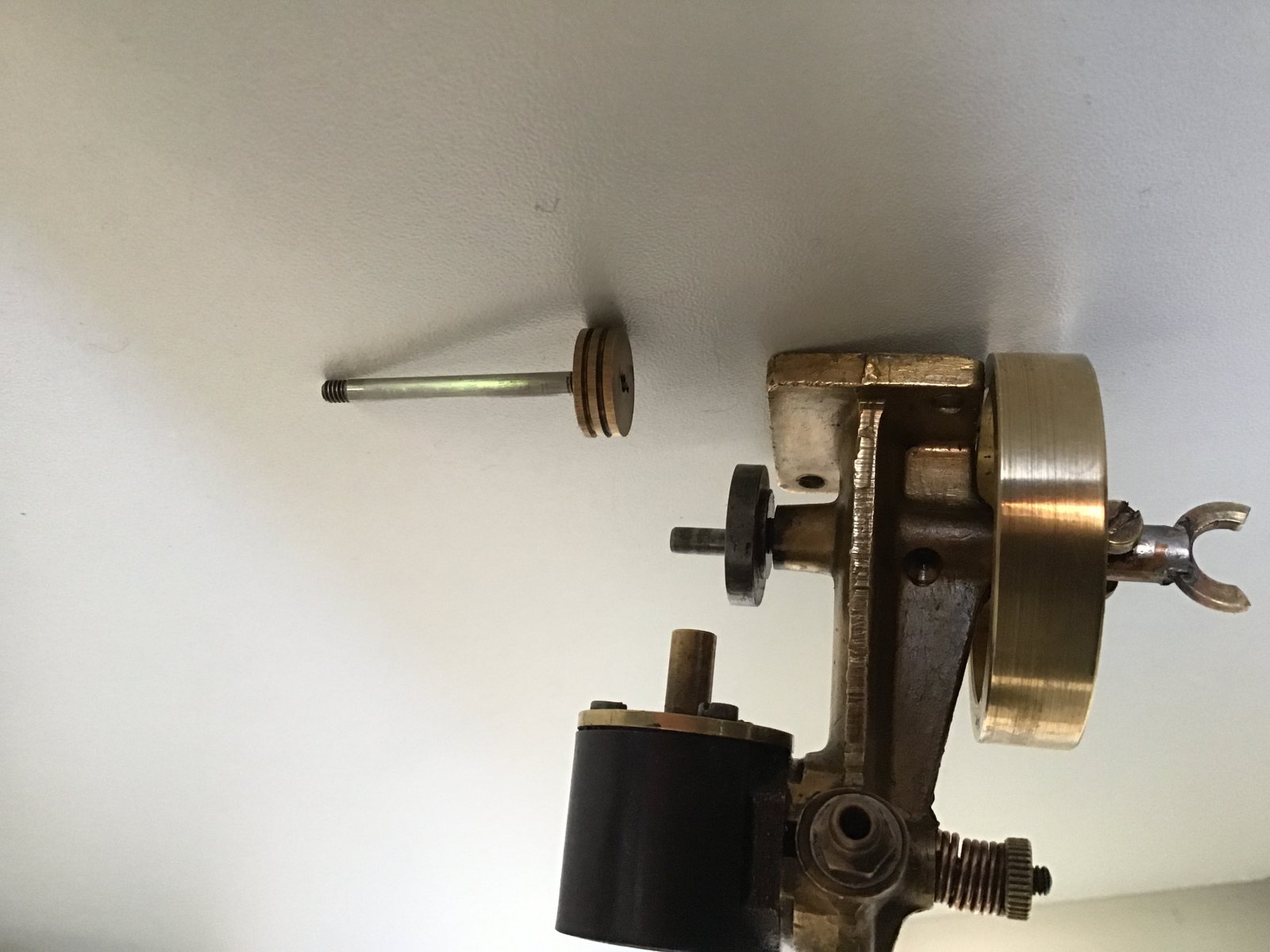

    image.jpg Dit is het bewuste zuigertje.

  16. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Ik ga op jouw advies af Willum, potje 55 besteld. Meer vertrouwen in een ervaring modelbouwer. Bedankt voor je hulp, laat het weten hoe het is gegaan. Gr. Appie

  17. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Als zuigerafdichting werd, wordt veel gebruik gemaakt van het goedkope teflontape voor water, de blauwe.
    Hiervan een lengte van ca 20cm en tussen de vingers oprollen tot een dunne draad,
    Deze draad enkele malen wikkelen in de zuigergroef, zodanig dat deze iets uitsteekt.
    Het nadeel van deze methode is, dat door de stoomolie het een compacte niet verende massa wordt.
    Een beter alternatief is, indien mogelijk gebruik maken van Viton O-ringen.
    De maat van de O-ring is de groefdiameter en de groefbreedte min 0,05 tot 0,1mm, Deze ruimte is nodig voor het samendrukken van de ring.

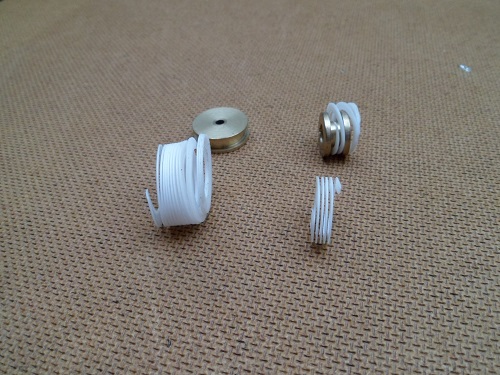

    Zelf gebruik ik zelf gemaakte zuigerveren uit teflon, zie onder.
    SAM_1131 verkleind.jpg


    Laatst bewerkt: 22 jun 2020
    Potter vindt dit leuk.
  18. Appie Kuipers

    Appie Kuipers

    Lid geworden:
    9 feb 2012
    Berichten:
    226
    Loctite55 gekocht, helaas veel te dik. Tijdelijk een draadje gebruikt, zal niet lang blijven leven.

  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.662
    Locatie:
    noord-limburg
    "Appie Kuipers
    ]Loctite55 gekocht,
    helaas veel te dik.
    Tijdelijk een draadje gebruikt, zal niet lang blijven leven.


    0,5 mm veel te dik?
    Levensduur wordt bepaald door,
    wrijving, medium, temperatuur etc.
    Na een bepaald aantal werkuren zal
    (welke dichting dan ook)
    zo wie zo vervangen moeten worden.
    Wat de langste levensduur heeft?
    Gietijzeren zuigerveren?

    Loctite 55- EN
    Lees svp datablad ter informatie.

    Willum

  20. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.068
    Locatie:
    HELLEVOETSLUIS
    Zie mijn eerder bericht #17, over het maken van afdichtingen/zuigerveren.
    In het verleden werd gebruik gemaakt van eenvoudig verkrijgbare en goedkope materialen.
    Een opgewikkeld snoer uit teflon tape voor water, heeft een temperatuur bestendigheid, die hoger ligt dan verzadigde stoom bij 3bar.
    Jouw oscillerende machine komt hooguit aan een stoomdruk van 2bar.
    Mijn voorstel, lees nogmaals mijn eerder genoemd bericht.
