De bouw van de Smit Mississippi, Schaal 1:25

Discussie in 'Bouwverslagen - Schepen' gestart door wiggie, 13 jul 2009.

  1. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Hallo,

    Na de bouw van de Smit Mersey van Ton Boere te hebben gelezen en een aantal maal het model te hebben zien varen ben ik aangestoken door het ASD virus.

    In dit verslag zal ik de bouw van de Smit Mississippi in de schaal 1:25 gaan beschrijven.
    De romp is afkomstig modelbouwshop Flevoland (als ik geen reclame mag maken, verwijder dan de naam maar). aangezien het zelf bouwen wel een optie is maar qua kosten hoger uit zou vallen dan het te kopen. Bovendien houdt ik de sfeer thuis beter denk ik.... ;).

    De romp na binnenkomst.
    [​IMG]

    Binnenzijde met kartonnen model voor de kiel.

    [​IMG]

    De bijgeleverde tekeningen waren erg summier (alleen een algemeen plan) maar na contact met Ronald en een aantal lekkere bakkies koffie ben ik nu geheel voorzien van alles wat ik denk nodig te hebben om de bouw te kunnen doen.

    Als eerste de schottels. Bouwen op schaal 1:25 betekent een romplengte van 1200 mm en een breedte van 300 mm. Schroefdiameter (origineel 2600 mm) wordt zo 104 mm. Gloep.. Dat is niet te koop dus eigenbouw.
    Hieronder een aantal foto's van de bouw met het eindresultaat tot nu toe. Als laatste een foto van het origineel. Het is het net niet helemaal maar voor mij goed genoeg.


    Ruwbouw
    [​IMG]

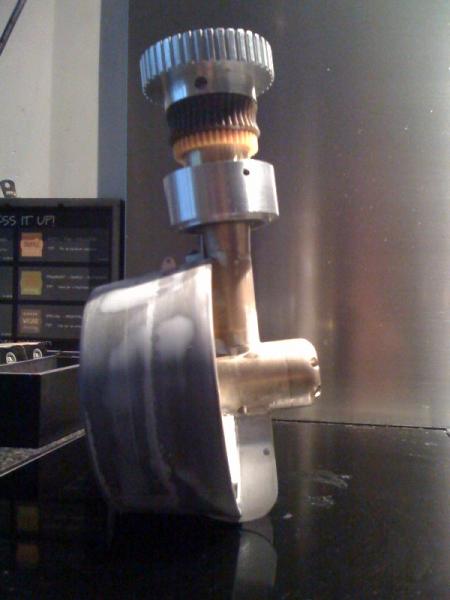

    Zijaanzicht
    [​IMG]

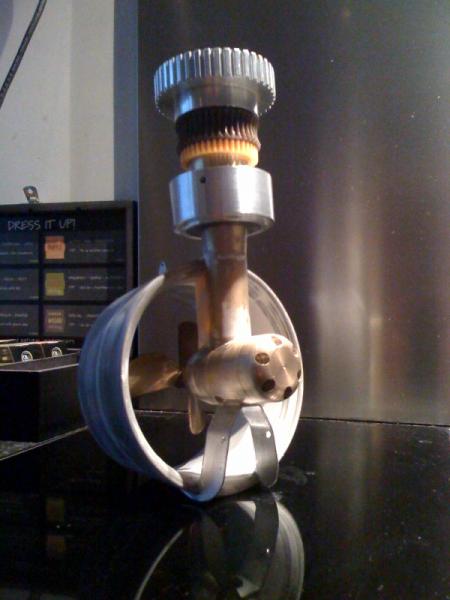

    Vooraanzicht, let niet op de schroef, die is veeeeeeeel te klein (70 mm).
    [​IMG]

    Schuin van achteren gezien.
    [​IMG]

    Het origineel
    [​IMG]


    Ik ben geen snelheidsbouwer dus verwacht geen 20 updates per maand maar ik probeer wat moois te posten wanneer ik dat doe om ook echt wat voortgang te kunnen laten zien.

    Binnenkort meer.....

    Laatst bewerkt door een moderator: 16 nov 2015
  2. huub de jong

    huub de jong

    Lid geworden:
    14 aug 2003
    Berichten:
    580
    Locatie:
    raamsdonksveer
  3. _Hunter_

    _Hunter_

    Lid geworden:
    24 jun 2008
    Berichten:
    765
    Locatie:
    Lemmer
    lijkt me een mooi project, vooral die schottels, alleen dat schroefje is wat klein :eek:
    succes

  4. tim elfering

    tim elfering

    Lid geworden:
    28 jan 2008
    Berichten:
    691
    Locatie:
    aerdenhout
    Hoi,

    ziet er heel mooi uit hoor. Maar wat voor diameter schroef komt er precies onder?

    [​IMG]


    [​IMG]

    [​IMG]

    [​IMG]

    Veel plezier met de bouw en ik blijf zeker je topic bekijken.

    tim

  5. Roel van Essen

    Roel van Essen Forum veteraan

    Lid geworden:
    13 jul 2002
    Berichten:
    13.278
    Locatie:
    Betuwe
    Hallo Wiggie.
    Liever een week op een update wachten dan na een dag al een fotootje met de kreet:
    "Kijk eens, ik heb er weer een schroefje ingedraaid! Goed hé?"
    Mooie schottels!
    En inderdaad loont het de moeite om eens op de site van Raboesch te kijken.
    En anders Propshop in Engeland...

  6. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    @ Tim Elfering:
    De schroefdiameter is 104 mm in 5 blads uitvoering. Die zijn niet te koop helaas, wel in 110 mm dus ik denk dat die het gaan worden, afgetopt welteverstaan.

    De diameter van de schottelstraalbuis is uitwendig 125 mm en inwendig 104,5 mm. 0,5 mm speling lijkt me weinig genoeg denk ik :).

    Raboesh kende ik al maar bij de Propshop krijg ik nog steeds een "under construction" melding. Het zijn wel de mooie schroeven die daar vandaan komen. Weet iemand of ze nog in de lucht zijn of heb ik gewoon de verkeerde site te pakken?

  7. martinez

    martinez

    Lid geworden:
    16 mei 2007
    Berichten:
    150
    Locatie:
    Almere
    Hallo Wiggie,

    Propshop is gewoon in de lucht, alleen is hun website niet.

    Als je ze even belt, dan sturen ze op verzoek een catalogus incl prijslijst.

    Zij maken deel uit van de Swan precision Castings and engineering.
    website: Swan Group | Banbury, Oxfordshire, United Kingdon. Specialists in Castings, Forgings and Fabrications
    Deze kun je eenvoudig googelen. Vragen naar Simon

    ik heb net gekeken in de docu. diameter 102x115 pitch 5 blade ref 4045 50,29 pound. in linkse en rechtse uitvoering.
    Ik heb vorig jaar 2 schroeven met een diameter van 18 mm besteld. deze waren na betaling binnen 2 weken binnen.


    succes ermee

    Groeten,

    Martin.

  8. hans materman

    hans materman

    Lid geworden:
    12 sep 2005
    Berichten:
    617
    Locatie:
    utrecht
    Zeg Martin ,

    Niet om te zeuren , maar je bedoelt zeker 18 cm schroeven .
    Anders zijn het wel erg kleine schroefjes .

    Mvg Hans

  9. martinez

    martinez

    Lid geworden:
    16 mei 2007
    Berichten:
    150
    Locatie:
    Almere
    Nou Hans,

    ik bedoel inderdaad 18 mm schroefjes. voor mijn 1:200 Smit houston.
    Klein maar fijn

    Groeten,

    Martin

  10. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    @ Martinez.

    Klinkt goed, ik heb propshop net ge-emaild met de vraag over de catalogus en prijslijst. Afwachten maar dan.

  11. Bert Kroes

    Bert Kroes

    Lid geworden:
    6 mrt 2005
    Berichten:
    104
    Locatie:
    Farmsum (Delfzijl)
    nou wiggie

    Veel bouw plezier ik ben erg benieuwd naar de vorderingen

    MVGR Bert kroes

  12. Tom Boere

    Tom Boere

    Lid geworden:
    1 okt 2004
    Berichten:
    840
    Locatie:
    Nieuwegein
    Nou zeg, toch leuk om te lezen dat mijn topic je heeft aangestoken om een asd te bouwen, wel een ietwat grotere schaal, maar dat mag de pret niet drukken :cool:

    Succes en gezien de truster denk ik dat het je wel gaat lukken !!

    Tom Boere

  13. koentjuh1990

    koentjuh1990

    Lid geworden:
    11 jun 2008
    Berichten:
    1.004
    Locatie:
    Petten
    Wiggie,

    ik ga je bouw volgen klinkt erg spannend.
    eerst moest ik denken aan de radarboot Mississippi.

    succes er mee!

  14. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.524
    Locatie:
    As,België
    Laatst bewerkt door een moderator: 13 nov 2015
  15. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.254
    Locatie:
    Den Haag
    Hallo,

    Dit ziet er veel belovend uit :)
    Dit blijf ik zeker volgen.

    Het blijven mooie schepen, die met schottels aangedreven worden.

    Verder een slimme keuze, om het sturen met een wormwiel-overbrenging te doen.
    Dit bespaart je een hoop energie.

    Succes met de verdere bouw ervan.

    PS) Als je het leuk lijkt, kom ook eens langs bij ons op de club in Haarlem :)

  16. tim elfering

    tim elfering

    Lid geworden:
    28 jan 2008
    Berichten:
    691
    Locatie:
    aerdenhout
    Hoi marten,

    Hoe bedoel je met het sturen met een wormwiel:confused: Haha maak maar leuk reclame voor ons. Vergeet niet de fc16 apart te houden he;)

    tim

  17. Samw

    Samw

    Lid geworden:
    16 nov 2005
    Berichten:
    460
    Locatie:
    Stabroek (Antwerpen)
    Ik denk dat jij beter maar eens goed leert lezen want dit is al je tweede vraag in deze topic over iets wat al beschreven staat of wat duidelijk zichtbaar is op een foto.

    Op de foto kan je toch duidelijk zien dat er een wormwiel boven op de schottel staat.
    En ik neem aan dat die dient om de schottel te draaien.


    @ Wiggie

    Die schottel ziet er heel goed uit!
    Mijn complimenten ;)

  18. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Tijd voor weer iets nieuws.

    De tweede schottel is nagenoeg klaar, nog twee avonden stoeien.

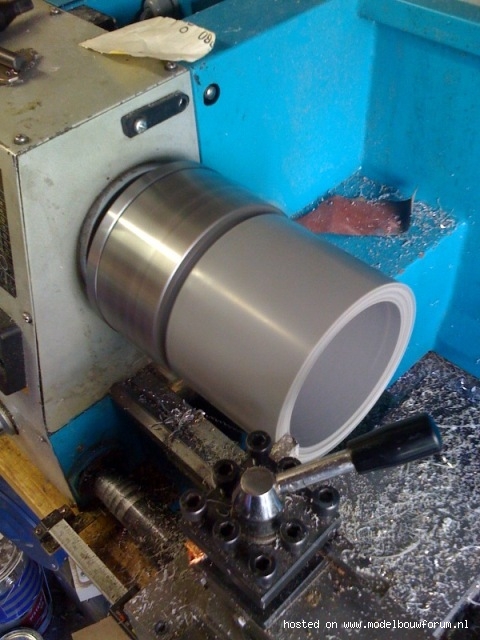

    Hier een foto van het afdraaien van de pvc straalbuis.
    [​IMG]

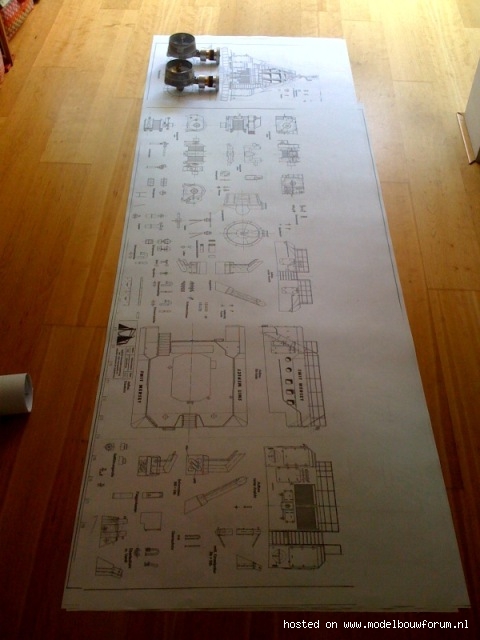

    Ik heb gisteren de tekeningen laten vergroten van 1:50 naar 1:25 en dat levert meteen behang op.
    Even een foto als impressie.
    [​IMG]

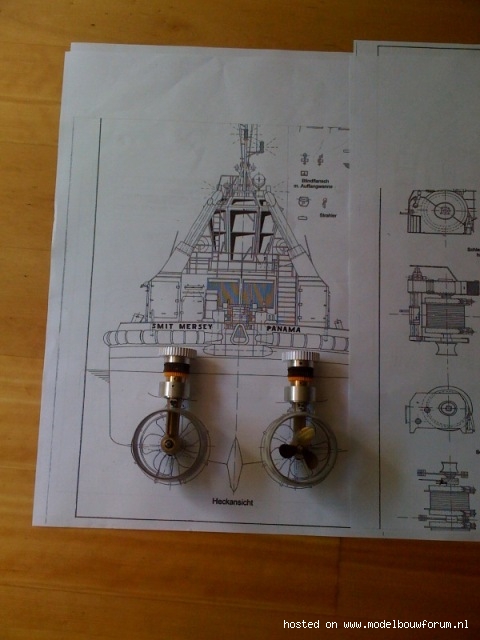

    En hier is te zien dat de schottels er mooi onder gaan passen.
    [​IMG]

    Toch grappig dat je redelijk nauwkeurig kunt bouwen vanaf informatie vanaf internet. Ik had alleen het type schottel en wat foto's als onderlegger. Zowel de diameter als de lengte onder het achterschip kloppen.
    Ik heb helaas nog geen antwoord gehad van de Propshop, het zal voor hun ook wel vakantie zijn denk ik.

    Tot zover maar weer.

    Laatst bewerkt door een moderator: 7 dec 2015
  19. Adam

    Adam

    Lid geworden:
    12 sep 2003
    Berichten:
    3.476
    Locatie:
    Monster
    De Propshop kun je beter bellen. De "email disipline" is niet zo heel hoog daar is mijn ervaring.
    Een beller is sneller is een motto wat op de Propshop van toepassing zou kunnen zijn.

  20. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.524
    Locatie:
    As,België
    hahahaha

    adam slaat de nagel op de kop
    en dat geld ook voor duitsland hahaha ,ik had bij norbert bruggen wat besteld via email en toch maar effe een belletje gedaan
    inderdaad een beller is sneller vandaag gaat hij een copie maken van het plan en dan valt dit deze week nog in de bus

    groetjes raf
    ps die schottles zien er heel mooi uit
