De ' fiches ' van de LiPo

Discussie in 'Accu & laad techniek' gestart door Christian Gijsels, 24 aug 2020.

Tags:
  1. Christian Gijsels

    Christian Gijsels

    Lid geworden:
    19 sep 2016
    Berichten:
    14
    Locatie:
    Antwerpen
    Ik heb een vraagje over de ' fiches ' van mijn LIPOs.

    De 600mA heeft een witte fiche die overal oppast ( lader, balancer, ... ) en die andere zwarte fiche heeft er ene met een extra klepje die bij mij nergens op past.

    Wie kan me zeggen wat het verschil is , en hoe los ik dat op ? of kies ik gewoon voor één van de twee ?


    Bijgevoegde bestanden:

  2. Dirk77

    Dirk77

    Lid geworden:
    6 nov 2014
    Berichten:
    133
    Locatie:
    Haarlem
    Het is een ander type aansluiting waarvoor je een andere balance board nodig hebt helaas...

    De witte is de meest voorkomende een 'JST-XH'. Die anders weet ik zo 123 niet hoe ie heet. Ik heb er een apart boardje voor... Maar wel storend dat er meerdere standaarden zijn!

  3. Christian Gijsels

    Christian Gijsels

    Lid geworden:
    19 sep 2016
    Berichten:
    14
    Locatie:
    Antwerpen
    Ergerlijk vooral dat ze me die ' aangesmeerd ' hebben in de winkel dan !

  4. Christian Gijsels

    Christian Gijsels

    Lid geworden:
    19 sep 2016
    Berichten:
    14
    Locatie:
    Antwerpen
    Kan ik die fiches zelf veranderen of is dat nog niet zo simpel ?

  5. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    10.664
    Locatie:
    Nootdorp
    Daar heb je speciaal gereedschap voor nodig. 1 foutje en je hebt brand. Ik zou er niet aan beginnen.

  6. Christian Gijsels

    Christian Gijsels

    Lid geworden:
    19 sep 2016
    Berichten:
    14
    Locatie:
    Antwerpen
    Ok thx voor je advies

  7. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.642
    Locatie:
    Weidenbach in de Eifel
    Je hebt niet zomaar brand.
    De 2 polige stekker kan je gewoon vervangen maar dan moet je de andere kant (dus in het model) ook vervangen.
    De andere (meerpolige stekker) is een balancerkabel.
    Daar zou ik niet mee gaan knoeien als je geen kennis van zaken hebt.
    Daar zijn wel balancerbordjes voor te koop als hij niet in je lader zou passen.
    Als je toch eenheid wilt dan is de enige veilige methode, de kabels stuk voor stuk doorknippen en dan daar een nieuwe kabel met stekker op solderen en per kabel een krimpkousje er omheen.
    De volgorde moet je dan ook aanhouden, dus de andere kleur is dan de min en dan de kabel ernaast is de eerste cel, die daarnaast de tweede. etc.
    Maar als je het nog nooit gedaan hebt en niet weet hoe een lipo werkt, niet doen.

    GJ

    Cnn vindt dit leuk.
  8. Christian Gijsels

    Christian Gijsels

    Lid geworden:
    19 sep 2016
    Berichten:
    14
    Locatie:
    Antwerpen
  9. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    2.757
    Locatie:
    Gavere/België
    Het moest juist gebeuren en draadje voor draadje zodat je geen kortsluiting kunt hebben. Als je er niets vanaf weet idd laten doen mss, maar op zixh is het geen rocket science. Eerste keer dat ik een lipo onder handen nam,ook met beetje zweet tussen de vingers. Maar valt allemaal mee, als je netjes blijft en goed oplet.

  10. JohanvG

    JohanvG

    Lid geworden:
    13 nov 2005
    Berichten:
    1.511
    Locatie:
    Gelderland
    Ik weet niet of je ze beide voor dezelfde toepassing gaat gebruiken, maar de beide lipo's hebben een verschillend aantal cellen en dus een verschillende spanning.

  11. Renaud

    Renaud

    Lid geworden:
    31 mei 2019
    Berichten:
    47
    Locatie:
    Brunssum

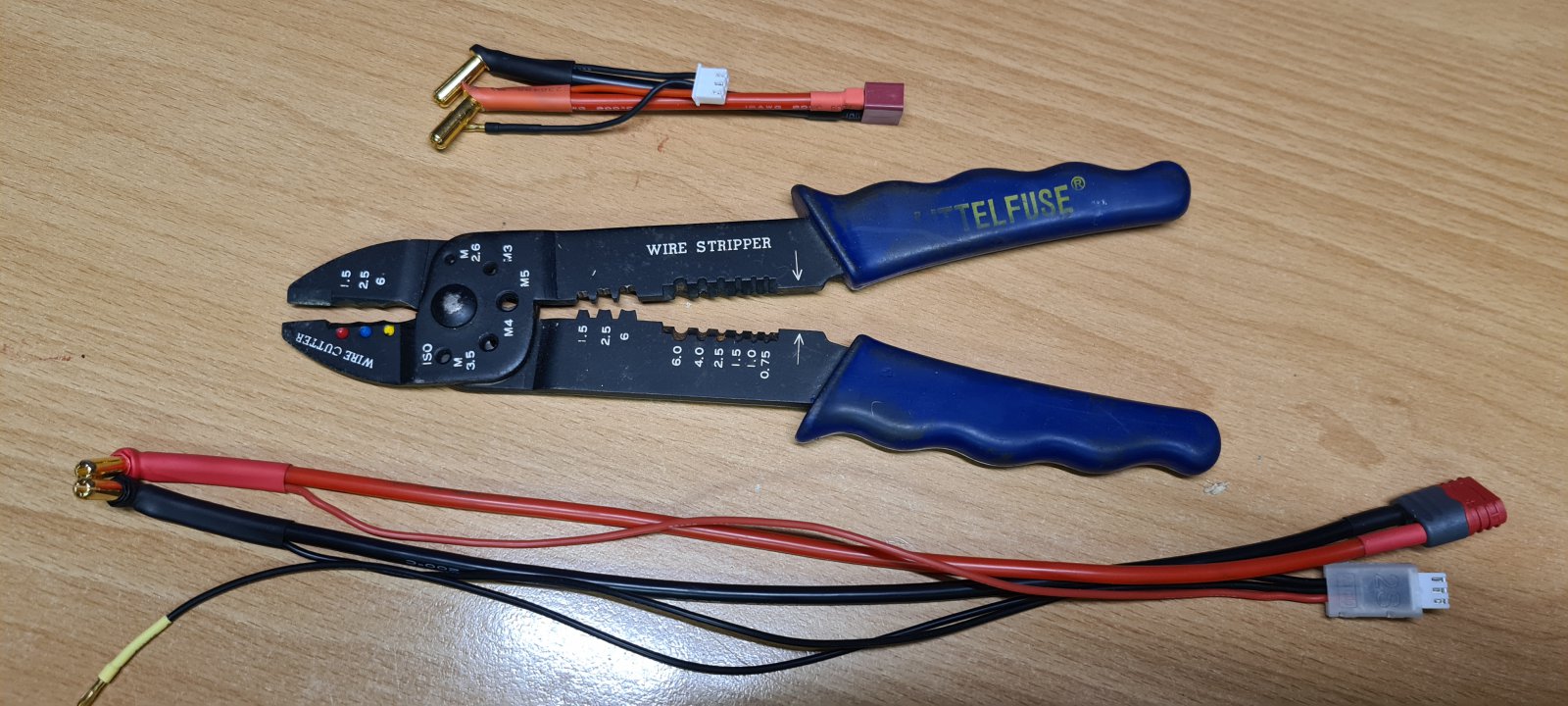

    ik heb zelf een nieuwe kabel gemaakt... meerdere zelfs met zowel XT60 als Dean connectors, met 12AWG siliconen kabel. Zie foto:

    De korte versie is origineel met de accu mee geleverd stikpacks 2S gens ace.
    De lange is zelf made omdat die korte gewoon ruk is als je de balance kabel wilt aansluiten, die is gewoon veel te kort.

    dat kun jij ook zelf maken met de XT60 of de Dean connector afhankelijk wat je nodig hebt voor de balanceboard of rechtstreeks op je lader.

    als je goed op mijn foto kijkt, zie je ook hoe je de plus kabel voor de JST-XH connector moet aansluiten in welke stand de JST-XH moet zitten. op mijn foto zitten de uitsparingen op de stekker aan de onderzijde.
    Om die TP connector van jou om te zetten zou je dit moeten aanhouden:
    [​IMG]
    1. JST-XH connector
    2. Hyperion Connector
    3. TP Connector

    [​IMG]

    Alle stekkers en kabels zijn op ebay of Aliexpress voor een prikkie te vinden. wellicht ook die versie wat op jou'n lipo zit

    speciaal gereedschap heb je niet nodig want de tang op de foto, voldeed perfect om de pinnetjes goed en professioneel te persen.

    ik moest ook solderen ivm de banana stekkers voor in de stikpack.

    meer info is daar te te vinden .https://sites.google.com/site/tjinguytech/charging-how-tos/balance-connectors/

    En anders voor het allermakkelijkste....
    https://nl.aliexpress.com/item/3295...earchweb0_0,searchweb201602_,searchweb201603_

    Succes Christian !


    Bijgevoegde bestanden:

    Laatst bewerkt: 26 aug 2020
    Christian Gijsels vindt dit leuk.
  12. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    10.664
    Locatie:
    Nootdorp
    Alles kan. Maar er zijn ook knutselaars . zonder juiste spullen en kennis begin je hier beter niet aan. Ik gun niemand een thuisbrand door een lipo van een tientje.

  13. Renaud

    Renaud

    Lid geworden:
    31 mei 2019
    Berichten:
    47
    Locatie:
    Brunssum
    Daar heb je ook gelijk in. je moet wel goed weten wat je doet.

    Christian Gijsels vindt dit leuk.
  14. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.642
    Locatie:
    Weidenbach in de Eifel
    Die tangen werken niet altijd even goed.
    Veiliger is zoals ik beschreef, kabel doorknippen en een nieuwe kabel met krimpkous eraan solderen.
    Dat is idiotproof.

    GJ

    Christian Gijsels vindt dit leuk.
  15. hobbyist

    hobbyist Vriend van modelbouwforum.nl

    Lid geworden:
    10 mrt 2009
    Berichten:
    3.407
    Locatie:
    Noord Brabant
    Ik voel me gelijk aangesproken, als hobbyist en knutselaar.
    Sommige lipo's met een exotische balanceer stekker laad ik via de balanceerstekker, gaat prima, zolang de laadstroom de rook in de kabel houd.

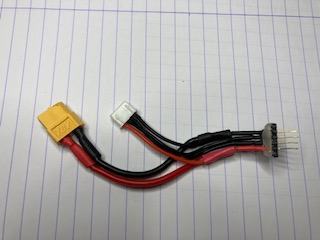

    En dan krijg je dit soort creaties.
    De gele en de witte plug gaan de lader in en op de pinheader wordt de balanceerplug van de lipo geprikt.
    De buitenste kleuren rood bij rood en zwart bij zwart.

    Bij lipo's van FP Flightpower en TP Thunder power is het even opletten als het een 2s exemplaartje is, dat is dezelfde connector als bij een 3s exemplaar.
    Maar de topic starter heeft alleen een 3s van FP, dus op die 2s ga ik dan ook niet verder op in.

    De balanceerstekker heeft een steek van 2mm.

    Nagenoeg alle andere balanceerstekkers, hebben een steek van 2,5mm.

    Met een balanceerbordje als verloopje kan ook en dat is wel zo veilig.

    Christian Gijsels vindt dit leuk.
  16. hobbyist

    hobbyist Vriend van modelbouwforum.nl

    Lid geworden:
    10 mrt 2009
    Berichten:
    3.407
    Locatie:
    Noord Brabant
    Op het oog of via het oog van een leek gezien, ziet het er goed uit.
    In werkelijkheid is de pers (krimp) verbinding waardeloos.

    Het is zelden dat ik zelf stekkertje aan een dun draadje krimp, het komt best wel nauwkeurig qua persing.
    De universele one size fits all krimptang bestaat niet voor dit soort persingen.
    Voor het kleine spul pak ik meestal een PA-09
    Of ik pak nog eerder een voorgeconfectioneerd kabeltje en soldeer het kabeltje aan het andere kabeltje en pruts soms de connector uit het plastiekje om het samen te voegen in een ander plastiekje.

    Christian Gijsels vindt dit leuk.
  17. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    11.642
    Locatie:
    Weidenbach in de Eifel
    De topicstarter heeft een 2 en 3S pakket.
    En ik neem aan dat hij eenheid wil.
    Dus een 2,5mm stekker.
    Koop een 2 en 3S balancerkabel en soldeer dat er aan, dan heb je eenheid.

    GJ

    Christian Gijsels vindt dit leuk.
